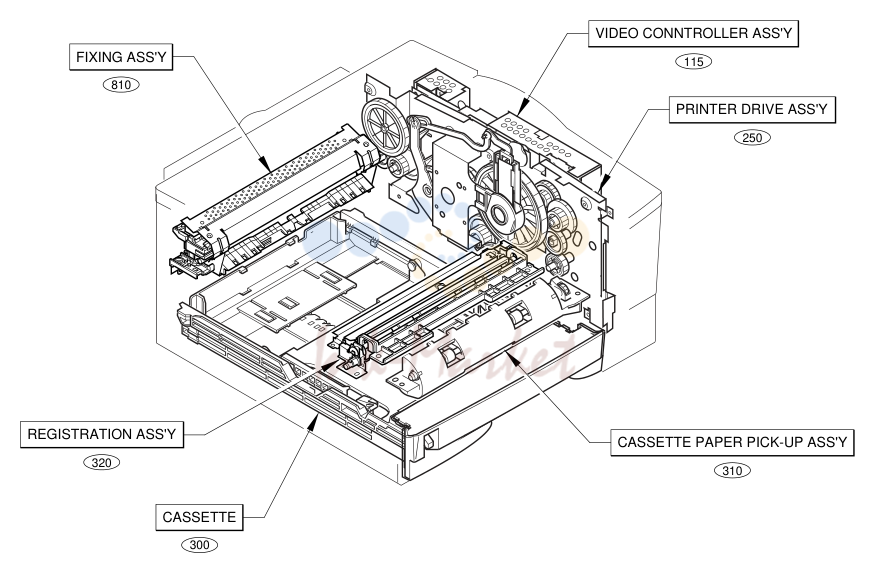

1. FIGURE A

№	Артикул	Описание
100		- NPN RF EXTERNAL COVERS, PANELS, ETC.
1	RG5-5044-000 запросить цену →	1 MP COVER ASS'Y
2	RG5-5042-000 запросить цену →	1 LEFT COVER ASS'Y
3	RB2-3140-000 запросить цену →	1 COVER, REAR
4	RB2-3135-000 запросить цену →	1 COVER, RIGHT
5	RB2-3139-000 запросить цену →	1 TRAY, EXPANSION
6	RB2-3138-000 запросить цену →	1 TRAY, FACE-UP
7	RB2-2877-000 запросить цену →	1 GUIDE
8	XA9-1062-000 запросить цену →	2 SCREW, W/WASHER, M4X12
9	RG5-5048-000 запросить цену →	1 MULTI-PURPOSE TRAY ASS'Y
10	RB2-3136-000 запросить цену →	1 COVER, DIMM
101		- NPN RF TOP COVER ASS'Y
1	RG5-5054-000 запросить цену →	1 TOP COVER ASS'Y
2	RH6-0183-000 запросить цену →	1 PANEL, OPERATION
3	RH2-5405-000 запросить цену →	1 CABLE, FLAT
501	XB4-7401-007 запросить цену →	2 SCREW,TAPPING,PAN HEAD,M4X10
502	XB4-7401-607 запросить цену →	2 SCREW,TAPPING,TRUSS HEAD,M4X16
101-1		COPYRIGHT ©2000 CANON INC. CANON LBP-1000 REV.0 FEB.2000 PRINTED IN JAPAN [IMPRIME AU JAPON]

2. FIGURE 102

№	Артикул	Описание

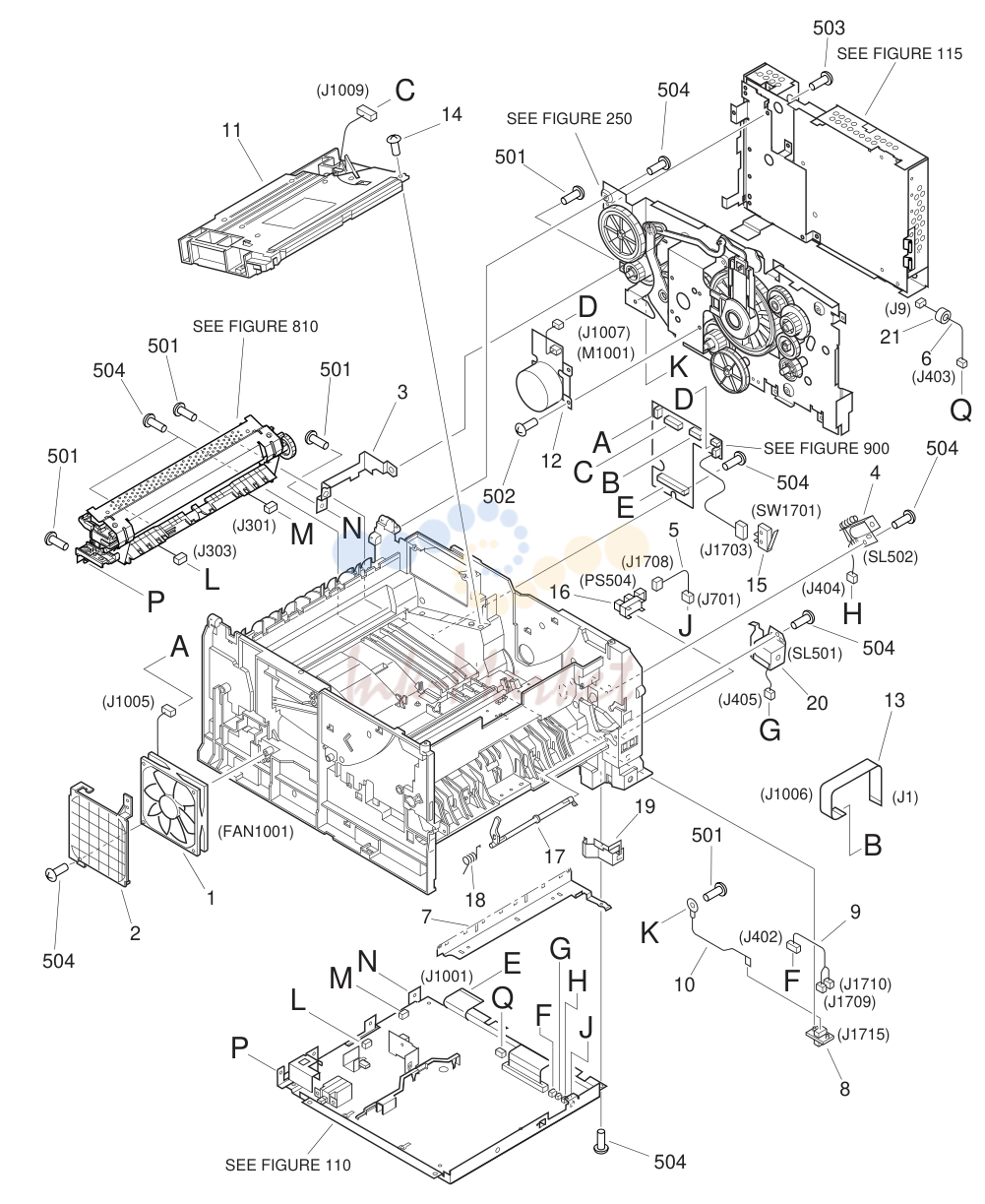

102		- NPN RF INTERNAL COMPONENTS
1	RH7-1383-000 запросить цену →	1 FAN FAN1001, J1005
2	RB2-2817-000 запросить цену →	1 FILTER, DUST
3	RB2-2812-000 запросить цену →	1 PLATE, GROUNDING
4	RH7-5211-000 запросить цену →	1 SOLENOID SL502, J404
5	RG5-4254-000 запросить цену →	1 MP SENSOR CABLE J701, J1708
6	RG5-4255-003 запросить цену →	1 DC POWER CABLE J403, J9
7	RB2-2826-000 запросить цену →	1 ELIMINATOR, STATIC CHARGE
8	VS1-6173-006 запросить цену →	1 CONNECTOR, 6P J1709, J1710, J1715
9	RG5-4262-000 запросить цену →	1 PAPER FEEDER CABLE J402, J1709, J1710
10	RG5-4263-000 запросить цену →	1 FRAME GROUND CABLE
11	RG5-4172-000 запросить цену →	1 LASER/SCANNER ASS'Y J1009
12	RH7-1381-000 запросить цену →	1 MOTOR, DC5.76W M1001, J1007
13	RH2-5352-000 запросить цену →	1 CABLE, FLAT J1006, J1
14	XA9-0601-000 запросить цену →	4 SCREW, TP, M4X12
15	RH7-6051-000 запросить цену →	1 MICROSWITCH SW1701, J1703
16	WG8-5382-000 запросить цену →	1 IC, TLP1242, PHOTO-INTERRUPTER PS504, J1708
17	RB2-2836-000 запросить цену →	1 LEVER, SENSOR
18	RB2-2837-000 запросить цену →	1 SPRING, TORSION
19	RB2-2847-000 запросить цену →	1 SPRING, LEAF
20	RH7-5209-000 запросить цену →	1 SOLENOID SL501, J405
21	WE8-5173-000 запросить цену →	1 FERRITE CORE
501	XB2-7300-607 запросить цену →	5 SCREW, W/WASHER, M3X6
502	XB6-7300-407 запросить цену →	4 SCREW, TP, M3X4
503	XB6-7300-406 запросить цену →	5 SCREW, TP, M3X4
504	XB4-7401-007 запросить цену →	15 SCREW,TAPPING,PAN HEAD,M4X10

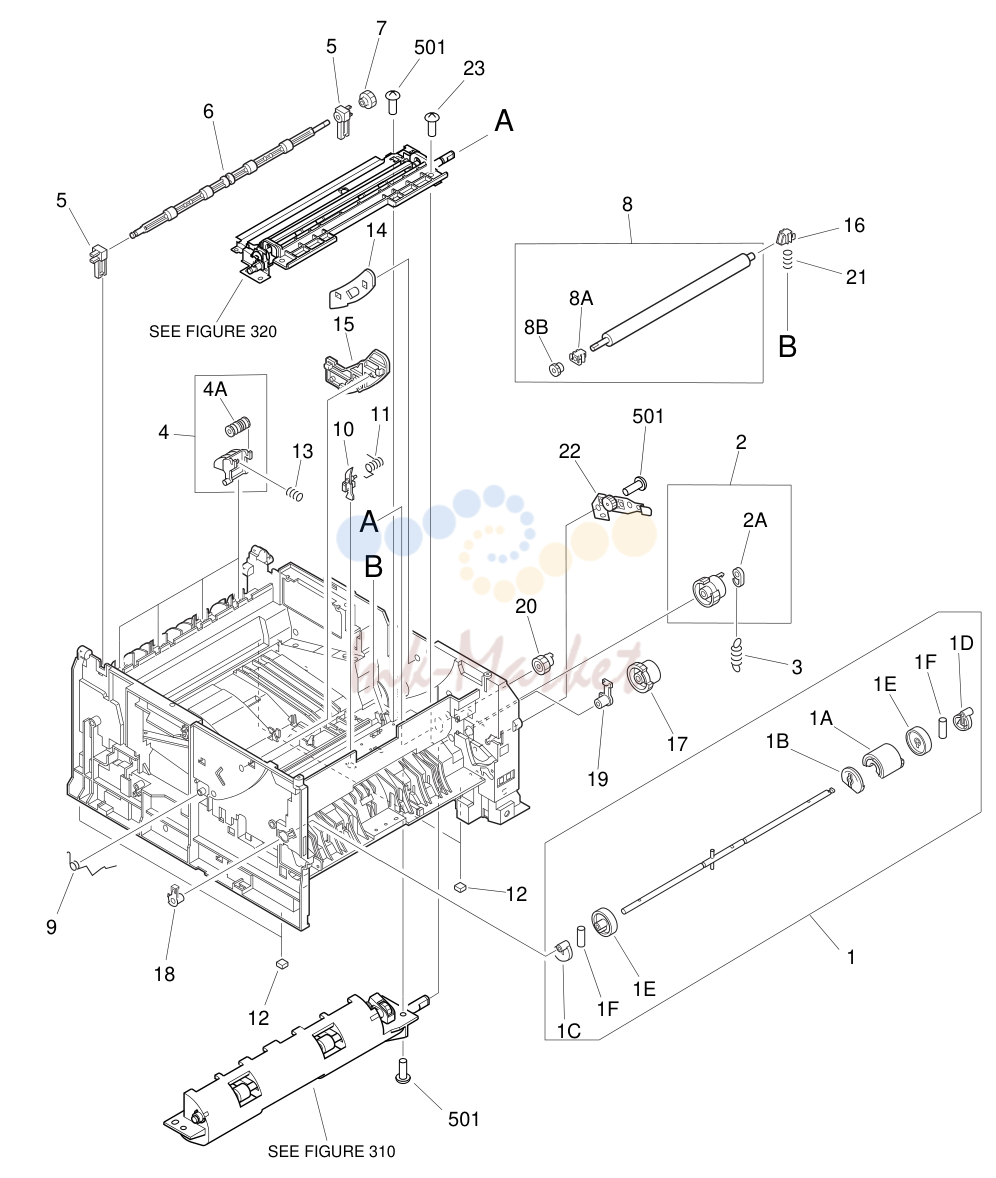

3. FIGURE 103

№	Артикул	Описание
103		- NPN RF INTERNAL COMPONENTS
1	RG5-4128-000 запросить цену →	1 MP PICK-UP ASS'Y
2	RG5-4156-000 запросить цену →	1 CASSETTE PICK-UP GEAR ASS'Y
3	RS6-2025-000 запросить цену →	1 SPRING, TENSION
4	RG5-4119-000 запросить цену →	4 FD DELIVERY ROLLER ASS'Y
5	RB2-2850-000 запросить цену →	2 BUSHING
6	RF5-2604-000 запросить цену →	1 ROLLER, FACE-DOWN, UPPER
7	RS6-0441-000 запросить цену →	1 GEAR, 15T
8	RG5-4164-030 запросить цену →	1 TRANSFER ROLLER ASS'Y
9	RB2-2832-000 запросить цену →	1 SPRING, COMPRESSION
10	RB2-2842-000 запросить цену →	1 LEVER, SENSOR
11	RB2-2843-000 запросить цену →	1 SPRING, TORSION
12	RB2-2816-000 запросить цену →	4 FOOT
13	RS6-2023-000 запросить цену →	4 SPRING, COMPRESSION
14	RB2-2830-020 запросить цену →	1 GUIDE, CARTRIDGE, RIGHT
15	RB2-2831-020 запросить цену →	1 GUIDE, CARTRIDGE, LEFT
16	RB2-2926-020 запросить цену →	1 BUSHING, TRANSFER, RIGHT
17	RB2-3040-000 запросить цену →	1 GEAR, 26T
18	RB2-3043-000 запросить цену →	1 BUSHING, LEFT
19	RB2-3044-000 запросить цену →	1 BUSHING, RIGHT
20	RS6-0445-000 запросить цену →	1 GEAR, 14T
21	RS6-2022-000 запросить цену →	1 SPRING, COMPRESSION
22	RG5-4165-000 запросить цену →	1 DAMPER ASS'Y
23	XA9-1062-000 запросить цену →	2 SCREW, W/WASHER, M4X12
501	XB4-7401-009 запросить цену →	9 SCREW,TAPPING,PAN HEAD,M4X10

4. FIGURE 104

№	Артикул	Описание

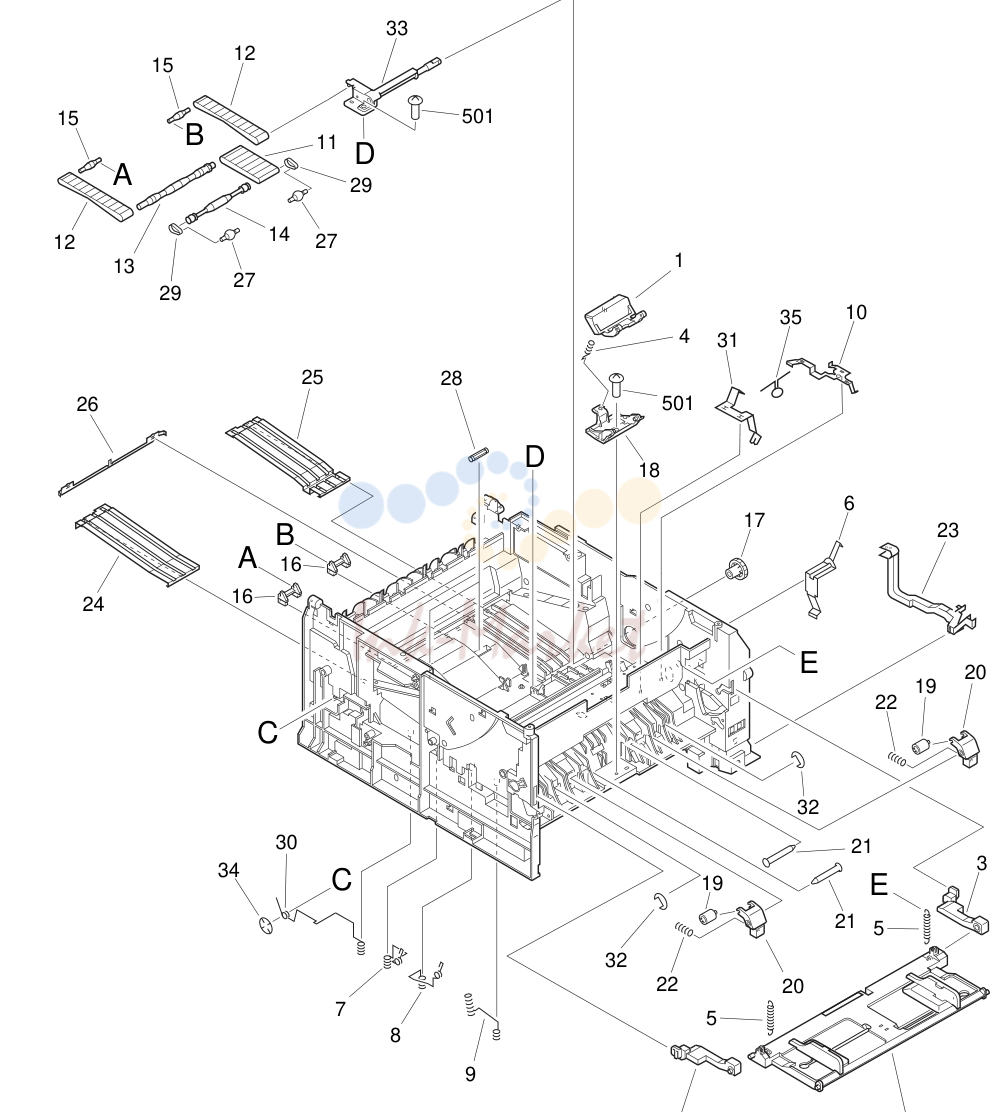

104		- NPN RF INTERNAL COMPONENTS
1	RB2-2835-000 запросить цену →	1 PAD, SEPARATION
2	RB2-3149-000 запросить цену →	1 HINGE, LEFT
3	RB2-3151-000 запросить цену →	1 HINGE, RIGHT
4	RS6-2024-000 запросить цену →	1 SPRING, COMPRESSION
5	RS6-2030-000 запросить цену →	2 SPRING, TENSION
6	RB2-3075-000 запросить цену →	1 SPRING, LEAF, GROUNDING
7	RB2-2828-000 запросить цену →	1 SPRING, COMPRESSION
8	RB2-2829-000 запросить цену →	1 SPRING, COMPRESSION
9	RB2-2845-000 запросить цену →	1 SPRING, COMPRESSION
10	RB2-3045-000 запросить цену →	1 SPRING, LEAF, GROUNDING
11	RB2-3058-000 запросить цену →	1 BELT, PAPER FEED,
12	RB2-3059-000 запросить цену →	2 BELT, PAPER FEED,
13	RB2-3073-020 запросить цену →	1 SHAFT, DRIVE,
14	RB2-3056-000 запросить цену →	1 SHAFT, DRIVE,
15	RB2-2825-000 запросить цену →	2 SHAFT, DRIVE,
16	RB2-3074-000 запросить цену →	2 SHAFT, IDLER
17	RS6-0464-000 запросить цену →	1 GEAR, 20T
18	RB2-2838-020 запросить цену →	1 HOLDER, SEPARATION PAD
19	RB2-3046-000 запросить цену →	2 ROLLER
20	RB2-3047-000 запросить цену →	2 HOLDER, ROLLER
21	RB2-3048-000 запросить цену →	2 SHAFT
22	RS6-2033-000 запросить цену →	2 SPRING, COMPRESSION
23	RB2-2818-000 запросить цену →	1 GUIDE, CABLE
24	RB2-3078-000 запросить цену →	N 1 PLATE, FEEDING, LEFT
25	RB2-3079-000 запросить цену →	N 1 PLATE, FEEDING, RIGHT
26	RB2-3080-000 запросить цену →	1 PLATE, GROUNDING
27	RB2-3054-000 запросить цену →	2 PULLEY
28	RB2-3057-000 запросить цену →	2 ROLLER, TENSION
29	RB2-3060-000 запросить цену →	2 BELT, PAPER FEED,
30	RB2-3050-000 запросить цену →	1 SPRING, TORSION
31	RB2-3051-000 запросить цену →	1 PLATE, GROUNDING
32	XD9-0134-000 запросить цену →	2 RING, E
33	RG5-4160-000 запросить цену →	1 GEAR ASS'Y
34	XA9-0439-000 запросить цену →	1 NUT, PUSH
35	RF5-2611-000 запросить цену →	1 VARISTOR
501	XB4-7401-007 запросить цену →	2 SCREW,TAPPING,PAN HEAD,M4X10

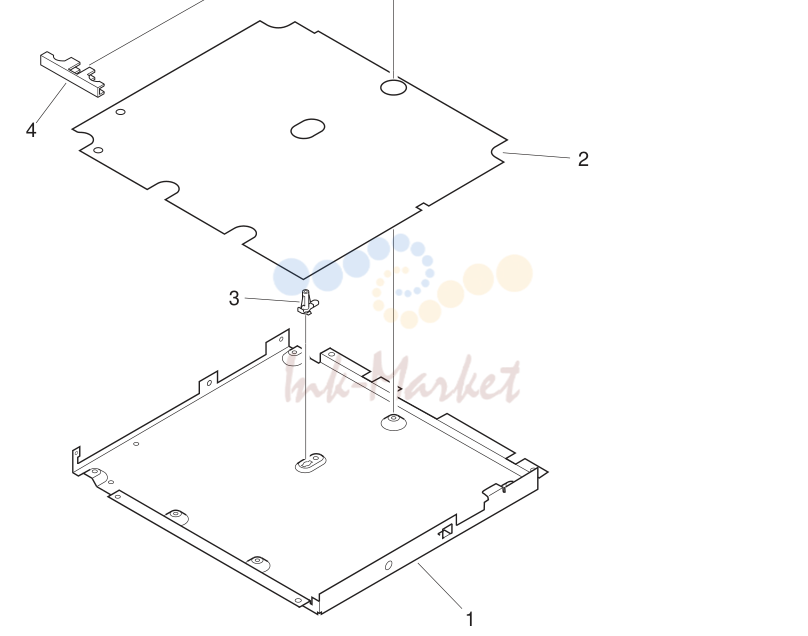

5. FIGURE 110

№	Артикул	Описание
110		- RG5-5493-000 1 ENGINE CONTROLLER ASS'Y
1	RB2-3020-020 запросить цену →	N 1 CASE, ENGINE CONTROLLER
2	RB2-3021-000 запросить цену →	1 SHEET, INSULATION
3	RB2-3022-000 запросить цену →	1 SPACER, PCB
4	RB2-3023-000 запросить цену →	1 SPACER, PCB
5	RG5-5492-000 запросить цену →	1 ENGINE CONTROLLER PCB ASS'Y SEE FIGURE
6	XA9-0924-000 запросить цену →	6 SCREW, W/WASHER, M3X8
7	RH2-5348-000 запросить цену →	1 CABLE, FLAT J401, J1001

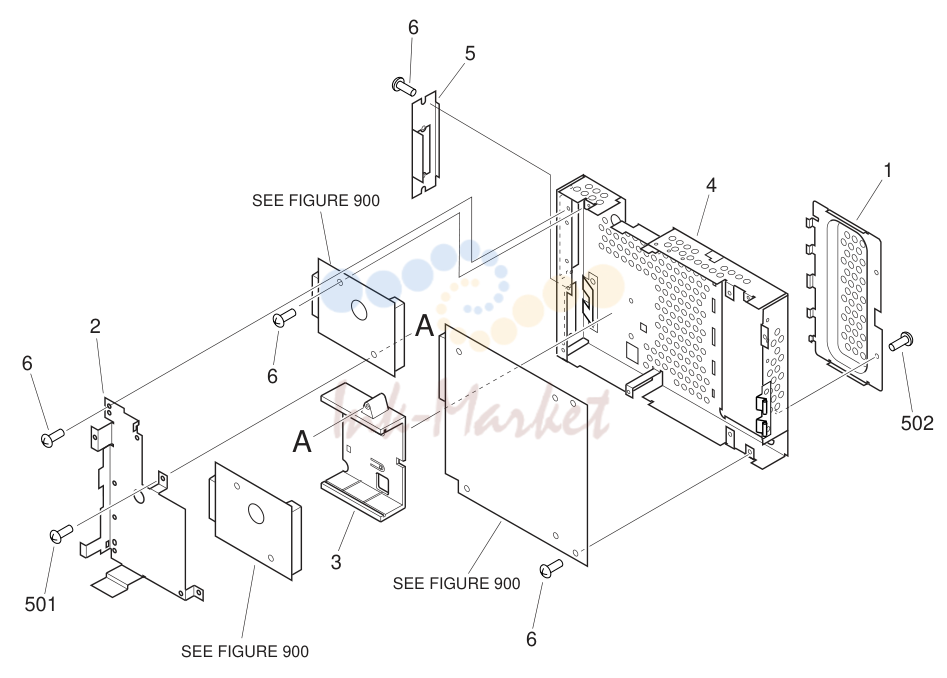

6. FIGURE 115

№	Артикул	Описание
1	RB2-3144-000 запросить цену →	1 COVER, MEMORY
2	RB2-3145-000 запросить цену →	N 1 PLATE, SUPPORT, PCB
3	RB2-3146-000 запросить цену →	1 GUIDE, RAIL
4	RF5-2615-000 запросить цену →	N 1 COVER, SHIELD
5	RB2-3158-000 запросить цену →	1 PLATE, PCB MOUNT
6	XA9-0267-000 запросить цену →	6 SCREW, TP, M3X6
501	XB4-7301-007 запросить цену →	2 SCREW,TAPPING,TRUSS HEAD,M3X10
502	XB6-7400-605 запросить цену →	3 SCREW, TP, M4X6

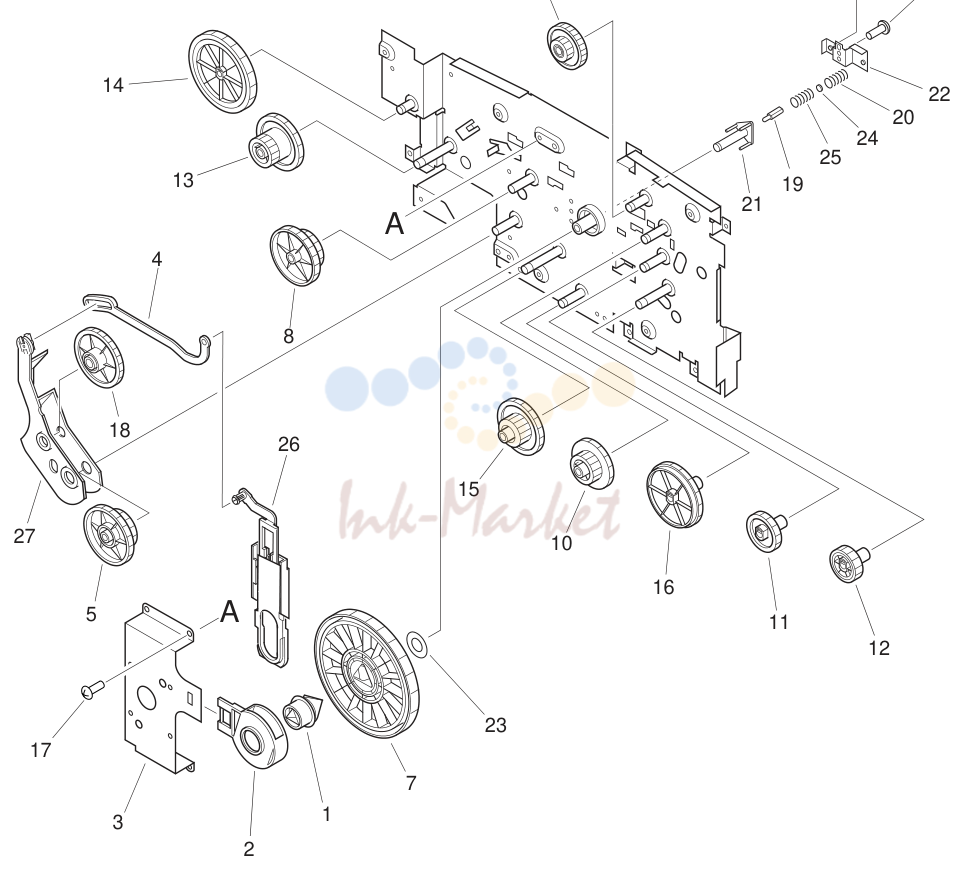

7. FIGURE 250

№	Артикул	Описание
250		- RG5-5049-000 1 PRINTER DRIVE ASS'Y
1	RB2-2935-000 запросить цену →	1 SHAFT, COUPLING
2	RB2-2936-000 запросить цену →	1 BUSHING
3	RB2-2937-000 запросить цену →	1 PLATE, MOTOR
4	RB2-2939-000 запросить цену →	1 LEVER, DRIVE RELEASE
5	RS6-0452-000 запросить цену →	1 GEAR, 22T/93T
6	XA9-0904-000 запросить цену →	4 SCREW, M3X6
7	RS6-0446-000 запросить цену →	1 GEAR, 201T
8	RS6-0447-000 запросить цену →	1 GEAR, 58T/92T
9	RS6-0448-000 запросить цену →	1 GEAR, 17T/68T
10	RS6-0449-000 запросить цену →	1 GEAR, 25T/41T
11	RS6-0450-000 запросить цену →	1 GEAR, 31T
12	RS6-0451-000 запросить цену →	1 GEAR, 26T
13	RS6-0453-000 запросить цену →	1 GEAR, 23T/46T
14	RS6-0455-000 запросить цену →	1 GEAR, 67T
15	RS6-0456-000 запросить цену →	1 GEAR, 22T/86T
16	RS6-0457-000 запросить цену →	1 GEAR, 53T
17	XA9-0836-000 запросить цену →	4 SCREW, TP, M3X6
18	RS6-0454-000 запросить цену →	1 GEAR, 48T
19	RB2-2943-000 запросить цену →	1 PIN
20	RS6-2027-020 запросить цену →	1 SPRING, COMPRESSION
21	RB2-2947-000 запросить цену →	1 HOLDER, PIN
22	RB2-2948-000 запросить цену →	1 PLATE, SPRING
23	RB2-2949-000 запросить цену →	1 WASHER
24	RB2-2950-000 запросить цену →	1 FLANGE, SPRING
25	RS6-2031-000 запросить цену →	1 SPRING, COMPRESSION
26	RG5-4140-000 запросить цену →	1 COUPLING ASS'Y
27	RB2-2938-000 запросить цену →	1 ARM, DRIVE
501	XB2-7300-407 запросить цену →	1 SCREW, W/STAR WASHER, M3X7

8. FIGURE 300

№	Артикул	Описание

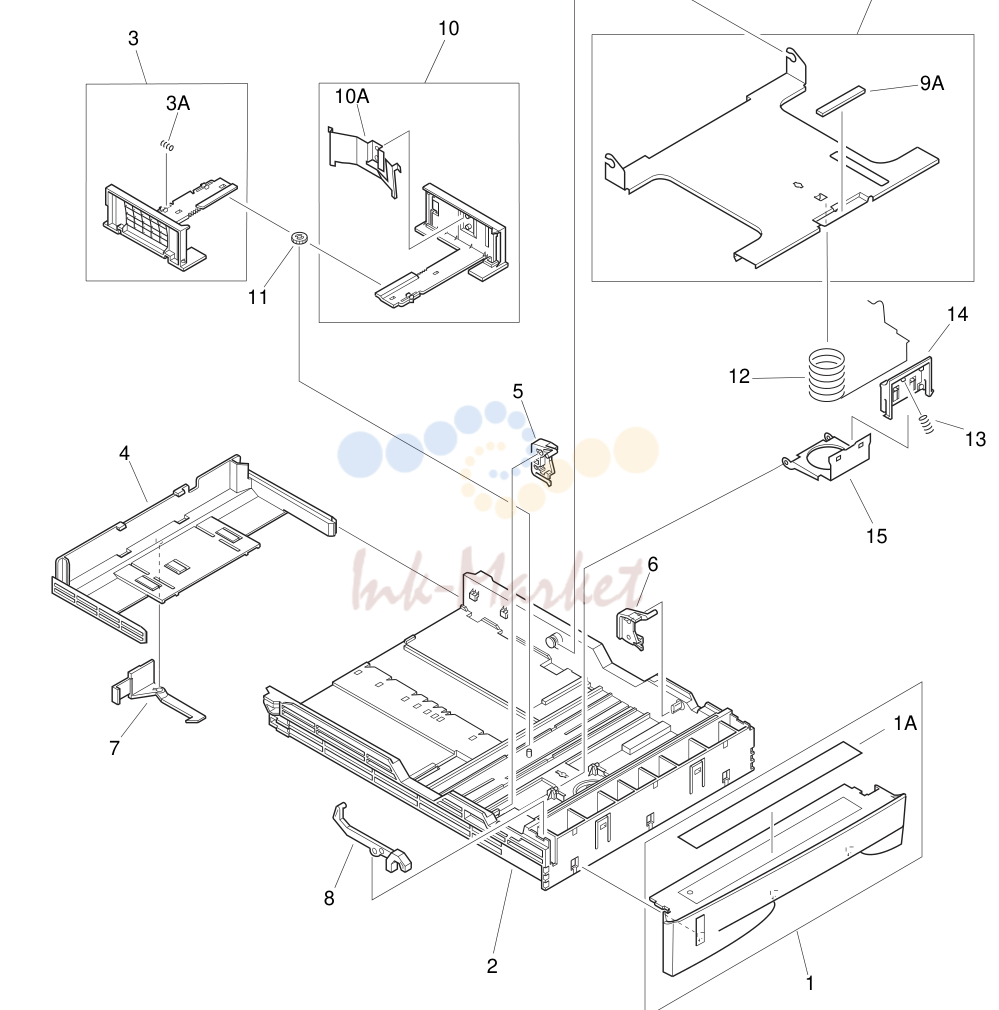

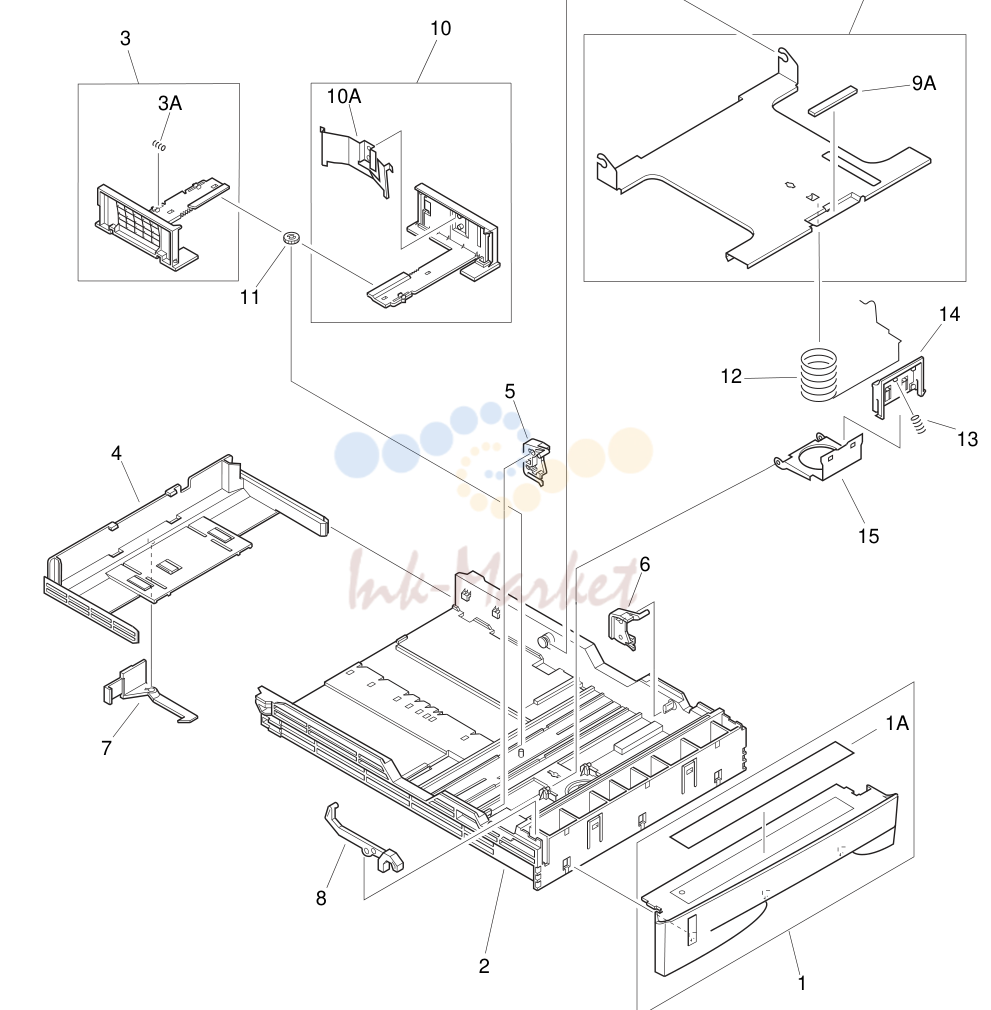

300		- NPN RF CASSETTE
1	RF5-2616-000 запросить цену →	1 COVER, FRONT
2	RB2-3001-020 запросить цену →	1 BODY, CASSETTE
3	RG5-4159-000 запросить цену →	N 1 LEFT SIDE PLATE ASS'Y
4	RB2-3003-020 запросить цену →	1 PLATE, END
5	RB2-3004-000 запросить цену →	1 ARM, RELEASE, LEFT
6	RB2-3005-000 запросить цену →	1 ARM, RELEASE, RIGHT
7	RB2-3009-000 запросить цену →	1 ARM, LOCK
8	RB2-3142-000 запросить цену →	1 ARM, PAPER LEVEL
9	RF5-2599-000 запросить цену →	1 PLATE, PAPER LIFTING
10	RF5-2606-000 запросить цену →	1 RIGHT SIDE PLATE ASS'Y
11	RS6-0440-000 запросить цену →	1 GEAR, 10T
12	RS6-2020-000 запросить цену →	1 SPRING, COMPRESSION
13	RS6-2021-000 запросить цену →	1 SPRING, COMPRESSION
14	RB2-3008-000 запросить цену →	1 PAD, SEPARATION
15	RB2-3013-000 запросить цену →	1 HOLDER, SEPARATION PAD

9. FIGURE 310

№	Артикул	Описание

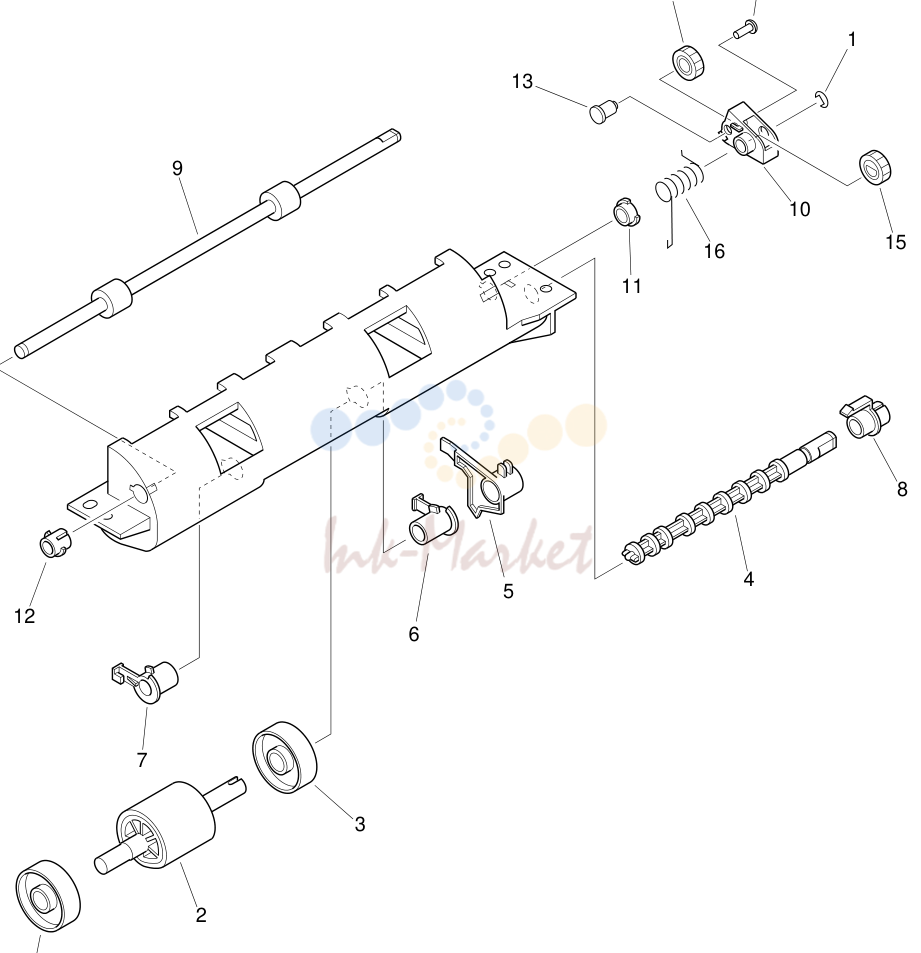

310		- RG5-4127-060 1 CASSETTE PAPER PICK-UP ASS'Y
1	XD9-0135-000 запросить цену →	1 RING, E
2	RB2-2891-000 запросить цену →	1 ROLLER, PAPER PICK-UP
3	RB2-2892-000 запросить цену →	2 ROLLER
4	RB2-2893-000 запросить цену →	1 SHAFT, DRIVE
5	RB2-2894-000 запросить цену →	1 LEVER, PAPER SENSOR
6	RB2-2895-000 запросить цену →	1 BUSHING, RIGHT
7	RB2-2896-000 запросить цену →	1 BUSHING, LEFT
8	RB2-2897-020 запросить цену →	1 BUSHING
9	RB2-2898-000 запросить цену →	1 ROLLER
10	RB2-2899-000 запросить цену →	1 HOLDER, GEAR
11	RB2-3081-000 запросить цену →	1 BUSHING
12	RB2-3082-000 запросить цену →	1 BUSHING
13	RB2-3083-000 запросить цену →	1 SHAFT
14	RS6-0462-000 запросить цену →	1 GEAR, 14T
15	RS6-0463-000 запросить цену →	1 GEAR, 13T
16	RS6-2034-000 запросить цену →	1 SPRING, TORSION
501	XB1-2300-407 запросить цену →	1 SCREW,MACH.,TRUSS HEAD,M3X4

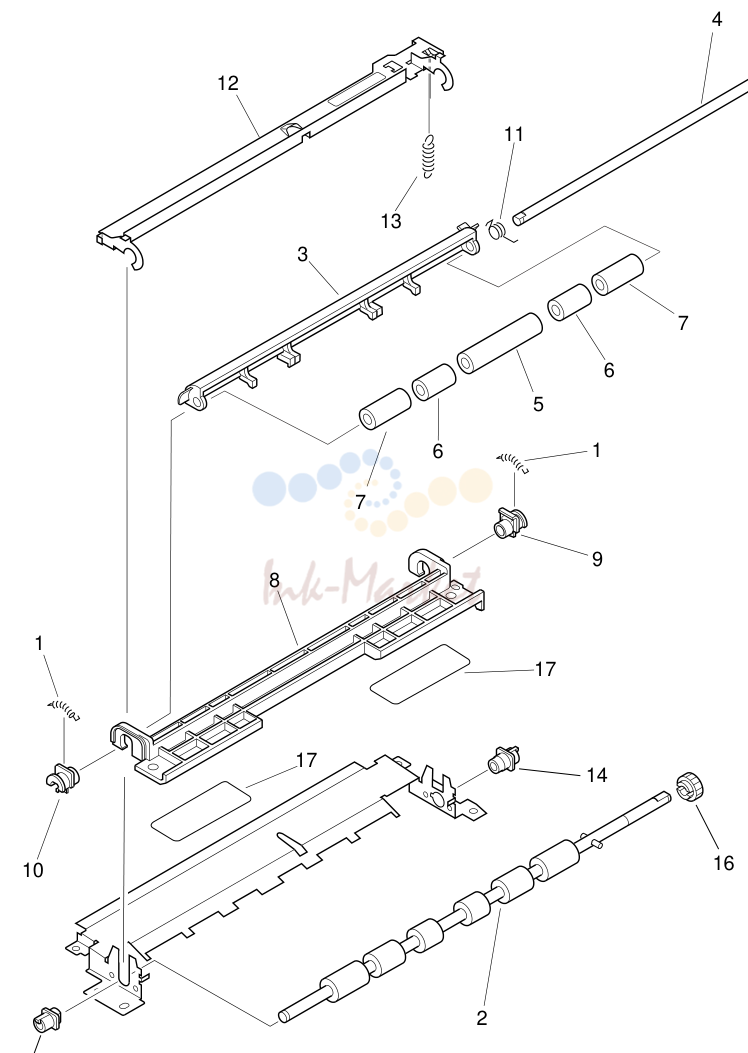

10. FIGURE 320

№	Артикул	Описание
320		- RG5-4129-000 1 REGISTRATION ASS'Y
1	RS6-2026-000 запросить цену →	2 SPRING, TENSION
2	RF5-2610-000 запросить цену →	1 ROLLER, REGISTRATION, LOWER
3	RB2-2909-000 запросить цену →	1 SHUTTER, REGISTRATION
4	RB2-2910-000 запросить цену →	1 SHAFT
5	RB2-2911-000 запросить цену →	1 ROLLER
6	RB2-2912-000 запросить цену →	2 ROLLER
7	RB2-2913-000 запросить цену →	2 ROLLER
8	RB2-2914-000 запросить цену →	N 1 GUIDE, REGISTRATION
9	RB2-2920-000 запросить цену →	1 BUSHING
10	RB2-2921-000 запросить цену →	1 BUSHING
11	RB2-2922-000 запросить цену →	1 SPRING, TORSION
12	RF5-2608-000 запросить цену →	1 TRANSFER GUIDE ASS'Y
13	RS6-2036-000 запросить цену →	1 SPRING, TENSION
14	RB2-2918-000 запросить цену →	1 BUSHING, RIGHT
15	RB2-2919-000 запросить цену →	1 BUSHING, LEFT
16	RS6-0461-000 запросить цену →	1 GEAR, 14T
17	RB2-2933-000 запросить цену →	2 SHEET

11. FIGURE 810

№	Артикул	Описание

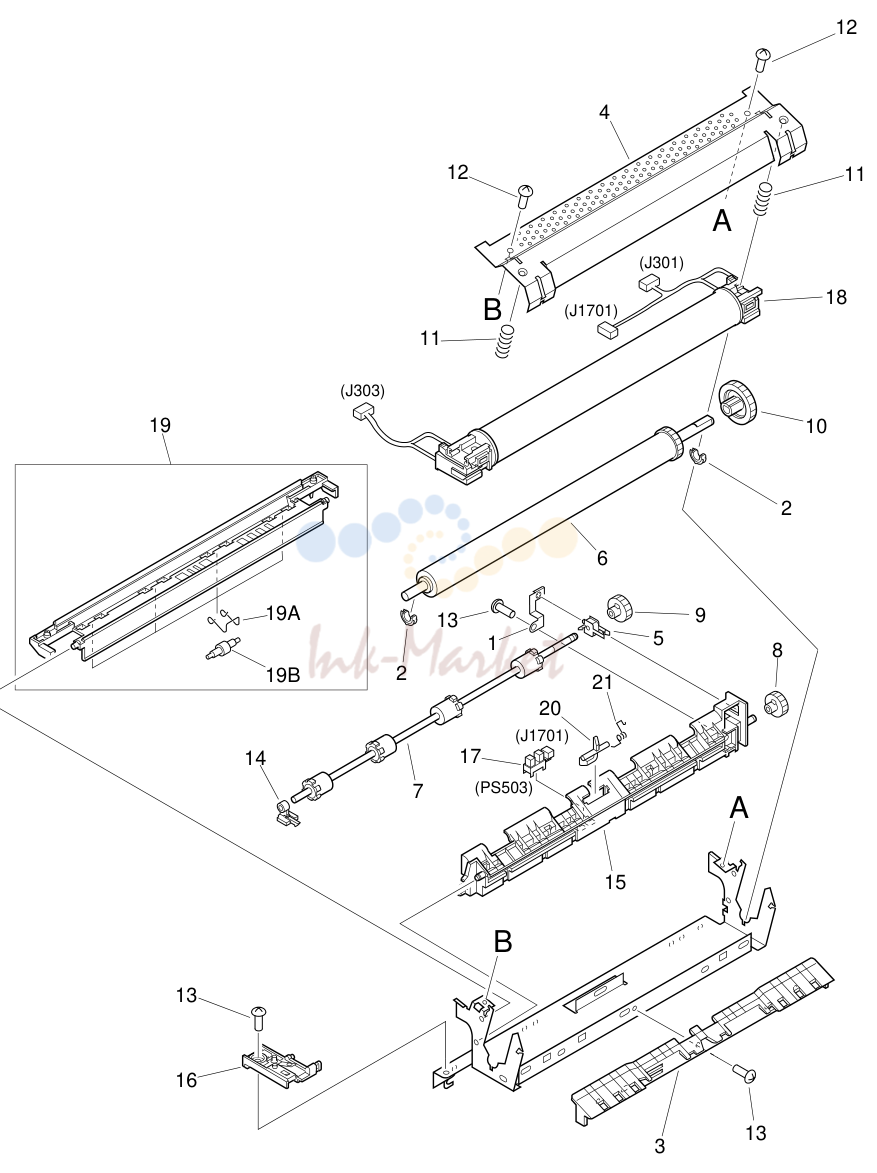

810		- RG5-4133-060 1 FIXING ASS'Y
1	RB2-2990-000 запросить цену →	1 PLATE, GROUNDING
2	RB2-2973-000 запросить цену →	2 BUSHING
3	RB2-2974-000 запросить цену →	1 GUIDE, ENTRANCE
4	RB2-2975-000 запросить цену →	1 PLATE, PRESSURE
5	RB2-2985-000 запросить цену →	1 BUSHING
6	RF5-2601-020 запросить цену →	1 ROLLER, PRESSURE
7	RF5-2603-000 запросить цену →	1 ROLLER, DELIVERY
8	RS6-0442-000 запросить цену →	1 GEAR, 14T
9	RS6-0443-000 запросить цену →	1 GEAR, 15T
10	RS6-0458-000 запросить цену →	1 GEAR, 26T
11	RS6-2029-000 запросить цену →	2 SPRING, COMPRESSION
12	XA9-0836-000 запросить цену →	2 SCREW, TP, M3X6
13	XA9-0924-000 запросить цену →	3 SCREW, W/WASHER, M3X8
14	RB2-2986-000 запросить цену →	1 BUSHING
15	RB2-2979-000 запросить цену →	1 GUIDE, DELIVERY, LOWER
16	RF5-2609-000 запросить цену →	1 HOLDER, CONTACT
17	WG8-5382-000 запросить цену →	1 IC, TLP1242, PHOTO-INTERRUPTER PS503, J1701
18	RG5-4135-040 запросить цену →	1 FIXING FILM ASS'Y J301, J303, J1701
19	RG5-4141-000 запросить цену →	1 UPPER DELIVERY GUIDE
20	RB2-2981-000 запросить цену →	1 LEVER, SENSOR
21	RB2-2982-020 запросить цену →	1 SPRING, TORSION
900		- NPN RF PCB ASS'Y LOCATION DIAGRAM
1	RG5-4250-000 запросить цену →	1 INTERMEDIATE PCB ASS'Y
2	RG5-5492-000 запросить цену →	1 ENGINE CONTROLLER PCB ASS'Y
3	RG1-4008-000 запросить цену →	1 VIDEO CONTROLLER PCB ASS'Y
4	RG1-4009-000 запросить цену →	1 CONNECTOR 1 PCB ASS'Y
5	RG1-4010-000 запросить цену →	1 CONNECTOR 2 PCB ASS'Y
900-1		COPYRIGHT ©2000 CANON INC. CANON LBP-1000 REV.0 FEB.2000 PRINTED IN JAPAN [IMPRIME AU JAPON]

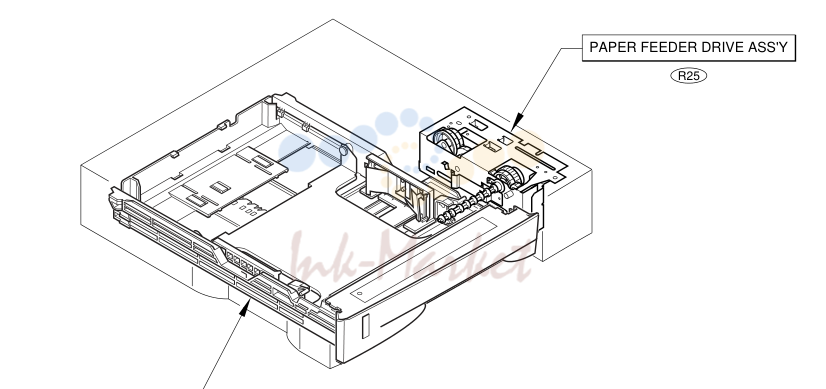

12. FIGURE RA

№	Артикул	Описание
1	RB2-2816-000 запросить цену →	4 FOOT
2	XA9-0605-000 запросить цену →	3 SCREW, M4X8
3	RB2-3489-000 запросить цену →	1 COVER, LOWER, LEFT
4	RB2-3479-000 запросить цену →	1 COVER, LOWER, RIGHT
5	4A1-5289-000 запросить цену →	1 COVER, DRIVE
6	RG5-4394-020 запросить цену →	1 LOWER FEED ROLLER ASS'Y

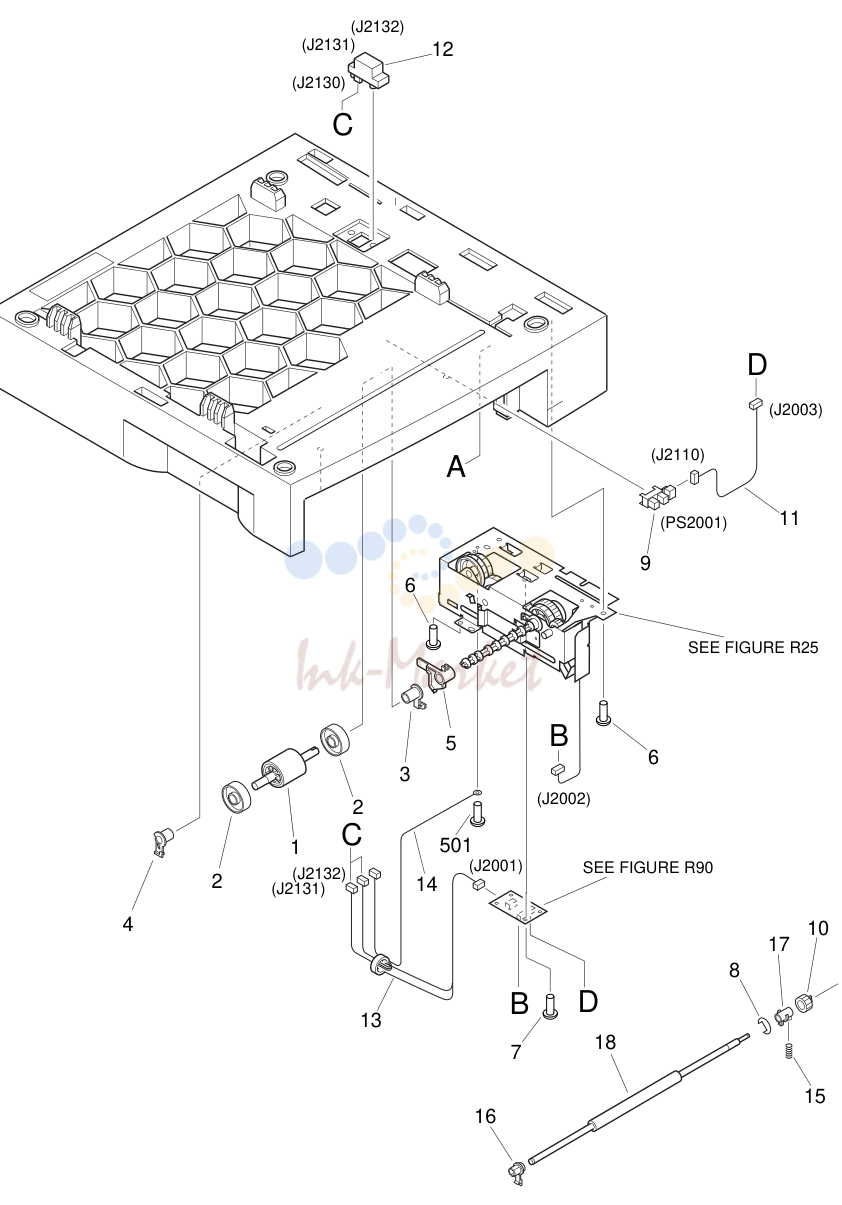

13. FIGURE R11

№	Артикул	Описание
1	RB2-2891-000 запросить цену →	1 ROLLER, PAPER PICK-UP
2	RB2-2892-000 запросить цену →	2 ROLLER
3	RB2-2895-000 запросить цену →	1 BUSHING, RIGHT
4	RB2-2896-000 запросить цену →	1 BUSHING, LEFT
5	RB2-3474-000 запросить цену →	1 LEVER, SENSOR
6	XA9-0605-000 запросить цену →	3 SCREW, M4X8
7	XA9-0924-000 запросить цену →	2 SCREW, W/WASHER, M3X8
8	XD9-0136-000 запросить цену →	1 RING, E
9	WG8-5382-000 запросить цену →	1 IC, TLP1242, PHOTO-INTERRUPTER PS2001, J2110
10	RS6-0501-000 запросить цену →	1 GEAR, 15T
11	RG5-4278-000 запросить цену →	1 SENSOR CABLE J2003, J2110
12	VS1-6174-006 запросить цену →	1 CONNECTOR, 6P J2130-J2132
13	RG5-4280-000 запросить цену →	1 RELAY CABLE J2001, J2131, J2132
14	RG5-4281-000 запросить цену →	1 FG CABLE
15	RS6-2064-000 запросить цену →	1 SPRING, COMPRESSION
16	RB2-3486-000 запросить цену →	1 BUSHING, RIGHT
17	RB2-3487-000 запросить цену →	1 BUSHING, LEFT
18	RB2-3490-000 запросить цену →	1 ROLLER, FEED
501	XB2-7400-607 запросить цену →	1 SCREW, W/WASHER, M4X6

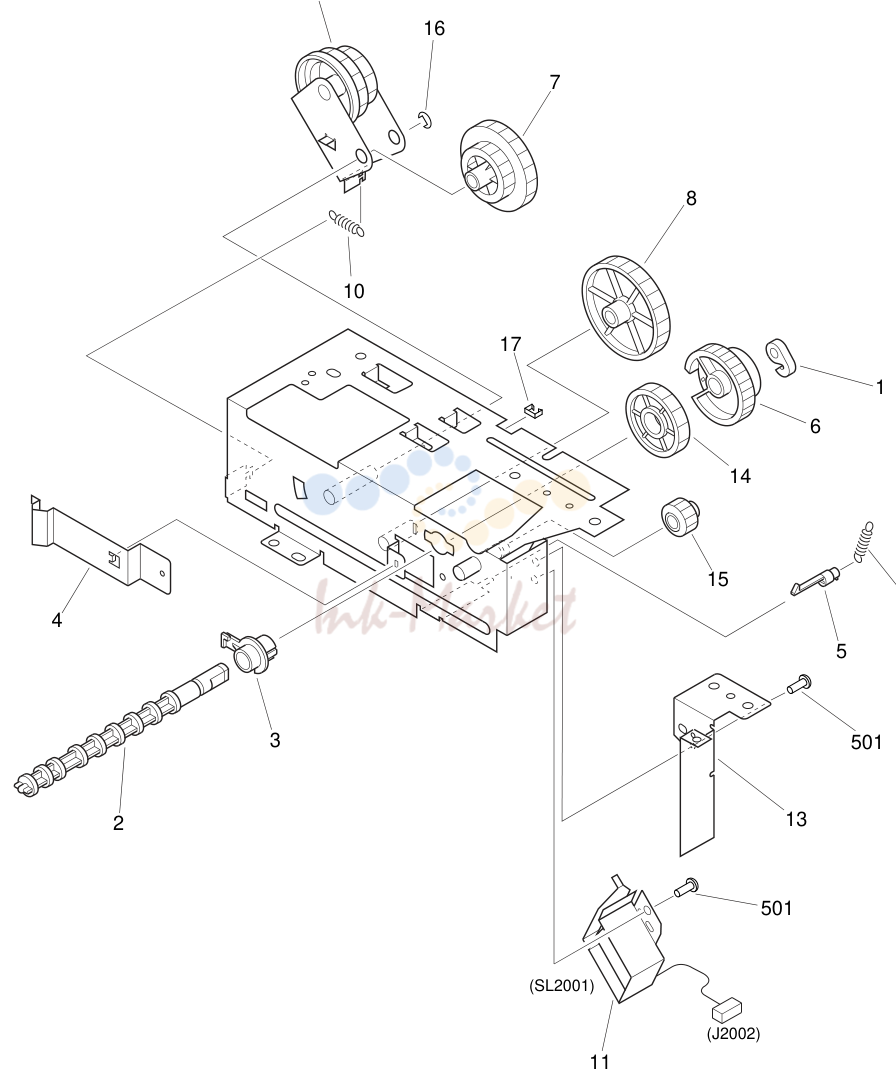

14. FIGURE R25

№	Артикул	Описание
1	RB1-2190-000 запросить цену →	1 COLLAR, SPRING
2	RB2-2893-000 запросить цену →	1 SHAFT, DRIVE
3	RB2-3475-000 запросить цену →	1 BUSHING
4	RB2-3478-000 запросить цену →	1 SPRING, LEAF
5	RB1-6133-000 запросить цену →	1 HOLDER, SPRING
6	RS6-0495-000 запросить цену →	1 GEAR, 27T
7	RS6-0497-000 запросить цену →	1 GEAR, 39T/34T
8	RS6-0498-000 запросить цену →	1 GEAR, 45T
9	RS6-2061-000 запросить цену →	1 SPRING, TENSION
10	RS6-2062-000 запросить цену →	1 SPRING, TENSION
11	RH7-5213-000 запросить цену →	1 SOLENOID SL2001, J2002
12	RF5-2755-000 запросить цену →	1 SWING GEAR ASS'Y
13	RB2-3481-000 запросить цену →	1 PLATE
14	RS6-0499-000 запросить цену →	1 GEAR, 39T
15	RS6-0500-000 запросить цену →	1 GEAR, 17T
16	XD9-0136-000 запросить цену →	1 RING, E
17	WT2-5300-000 запросить цену →	1 CLIP, CABLE
501	XB6-7400-609 запросить цену →	3 SCREW, TP, M4X6

15. FIGURE R30

№	Артикул	Описание
1	RF5-2616-000 запросить цену →	1 COVER, FRONT
2	RB2-3001-020 запросить цену →	N 1 BODY, CASSETTE
3	RG5-4159-000 запросить цену →	1 LEFT SIDE PLATE ASS'Y
4	RB2-3003-020 запросить цену →	1 PLATE, END
5	RB2-3004-000 запросить цену →	1 ARM, RELEASE, LEFT
6	RB2-3005-000 запросить цену →	1 ARM, RELEASE, RIGHT
7	RB2-3009-000 запросить цену →	1 ARM, LOCK
8	RB2-3142-000 запросить цену →	1 ARM, PAPER LEVEL
9	RF5-2599-000 запросить цену →	1 PLATE, PAPER LIFTING
10	RF5-2606-000 запросить цену →	1 RIGHT SIDE PLATE ASS'Y
11	RS6-0440-000 запросить цену →	1 GEAR, 10T
12	RS6-2020-000 запросить цену →	1 SPRING, COMPRESSION
13	RS6-2021-000 запросить цену →	1 SPRING, COMPRESSION
14	RB2-3008-000 запросить цену →	1 PAD, SEPARATION
15	RB2-3013-000 запросить цену →	1 HOLDER, SEPARATION PAD
