Canon ira c2000 series-pc-maart-2011 — каталог запчастей со схемами

Содержание

1. Contents
2. NPN RF ACCESSORIES
3. NPN RF EXTERNAL COVERS, PANELS, ETC.
4. FM3-8036-000 1 RIGHT DOOR ASSEMBLY

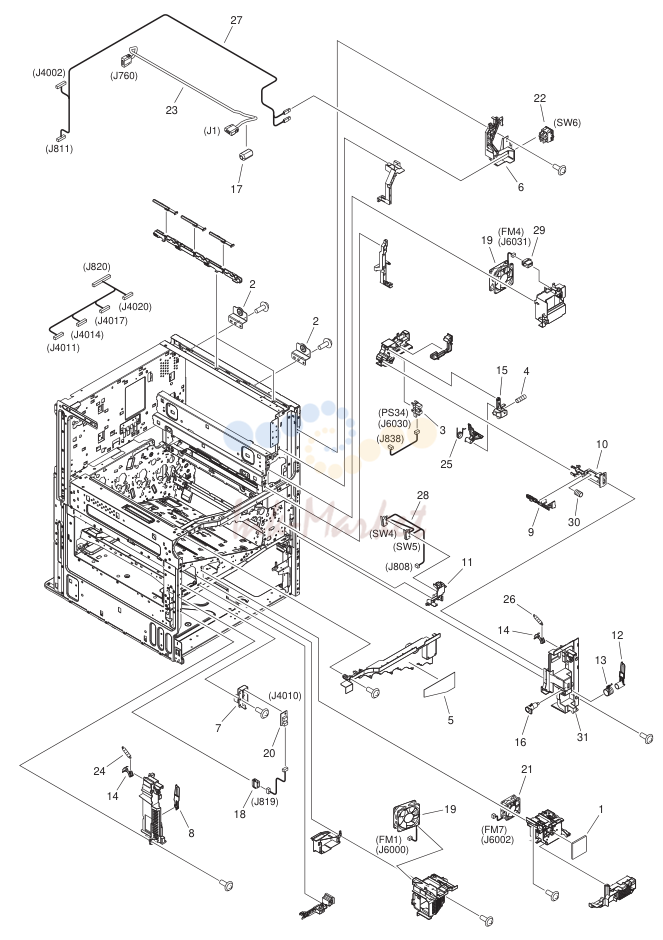

5. NPN RF INTERNAL COMPONENTS 1

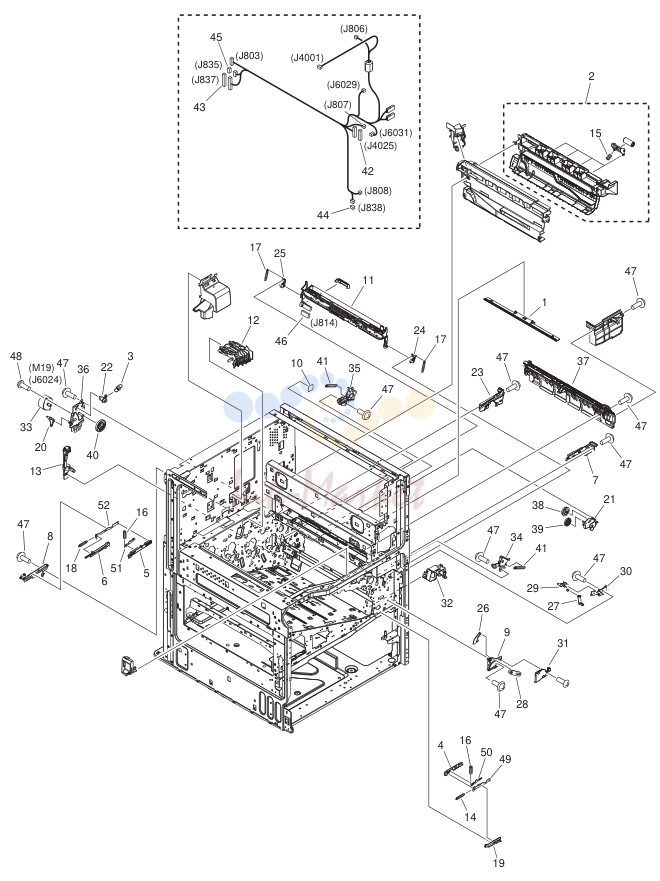

6. NPN RF INTERNAL COMPONENTS 2

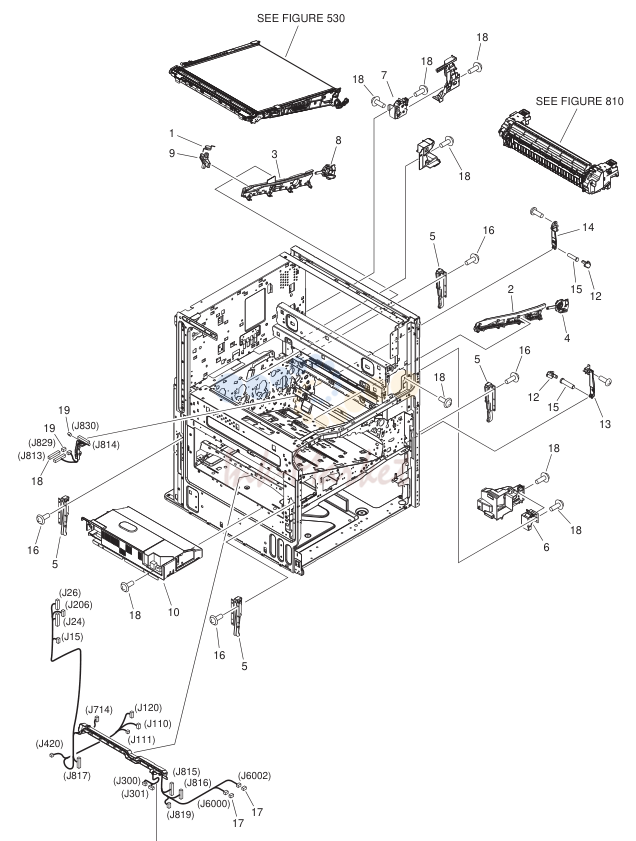

7. NPN RF INTERNAL COMPONENTS 3

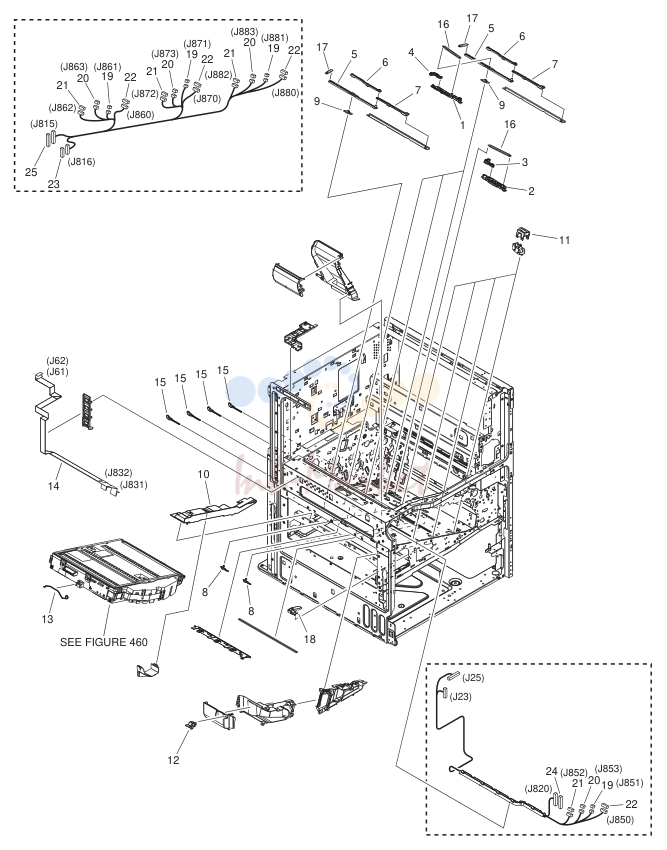

8. NPN RF INTERNAL COMPONENTS 4

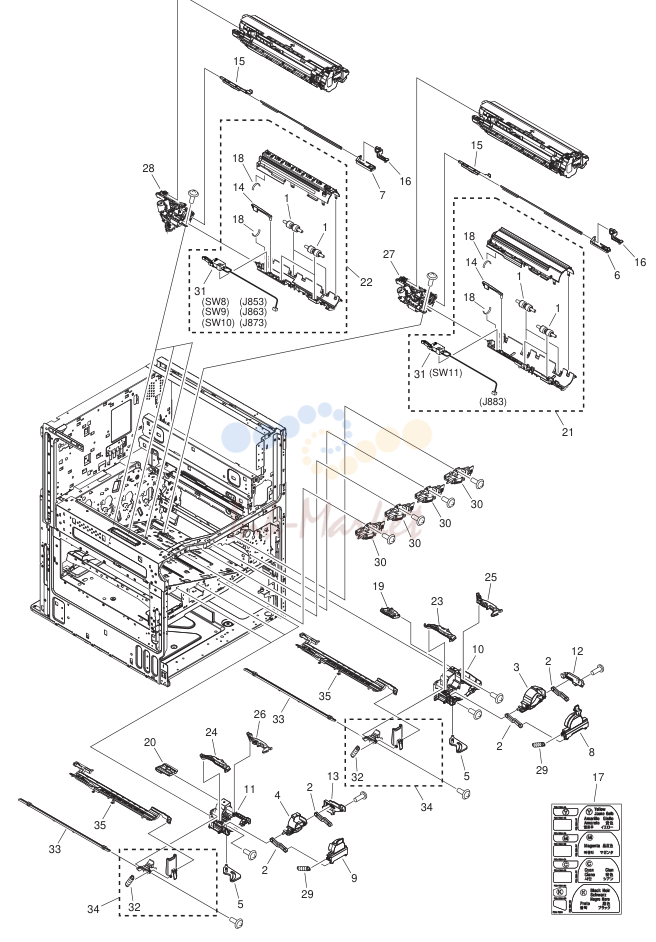

9. NPN RF INTERNAL COMPONENTS 5
10. NPN RF INTERNAL COMPONENTS 6

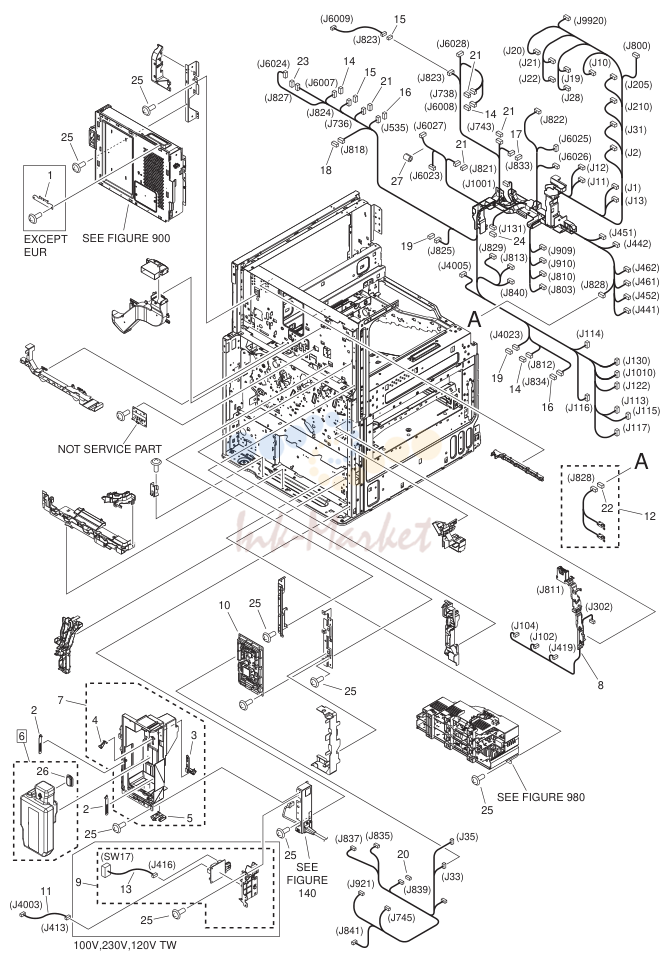

11. 11 9 13 FIG 14 U 0 RE (J921) (J839) (J33)
12. NPN RF MACHINE REAR PLATE 2

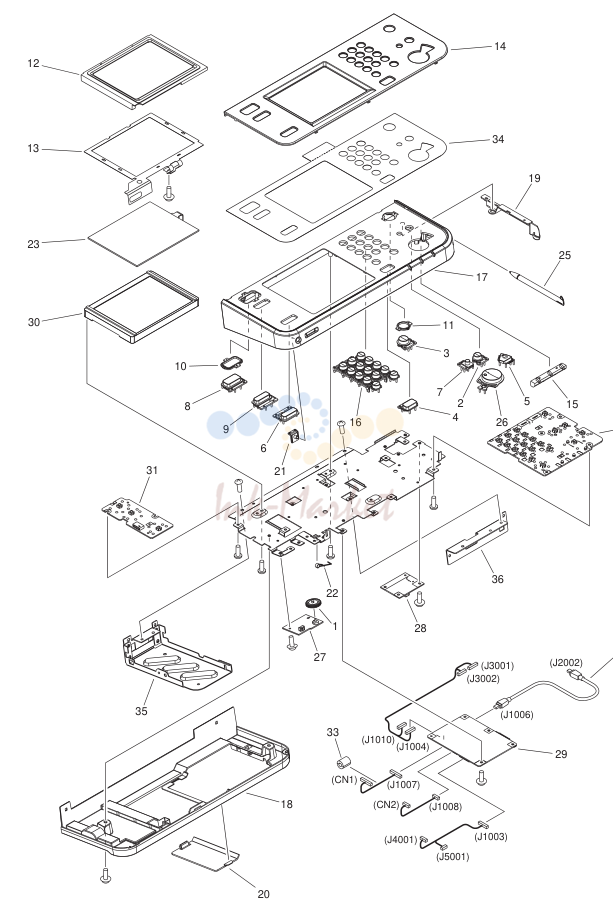

13. FM4-2184-000 1 CONTROL PANEL ASSEMBLY
14. FM3-8172-000 1 POWER CORD TERMINAL ASS'Y 100V
15. FM4-7716-000 1 MAIN DRIVE ASSEMBLY
16. NPN RF CASSETTE ASSEMBLY UPPER
17. FM3-8153-000 1 CASSETTE ASSEMBLY
18. RM1-6106-060 1 PAPER PICK-UP ASSEMBLY UPPER
19. FM3-8255-000 1 PAPER PICK-UP ASSEMBLY CASSETTE MODEL
20. FM3-8151-000 1 PAPER PICK-UP DRIVE ASSEMBLY
21. FM3-8050-000 1 2ND/3RD PAPER DELIVERY ASS'Y
22. FM3-8051-000 1 2ND/3RD DRIVE FRAME ASSEMBLY
23. FM3-8052-000 1 2ND/3RD DELIVERY GUIDE ASS'Y
24. FM3-8074-000 1 LASER SCANNER UNIT
25. NPN RF CONTROLLER BOX ASSEMBLY
26. FM4-3139-000 1 MAIN CONTROLLER PCB ASS'Y, 1 C2020 SERIES
27. FIGURE A01
28. FIGURE A10
29. FIGURE A11
30. FIGURE A12
31. FIGURE A13
32. FIGURE A41
33. FIGURE D11
34. FIGURE T20

1. Contents

№	Артикул	Альт. артикул	Описание
001			ACCESSORIES .....................................................................2-5
100			EXTERNAL COVERS, PANELS, ETC. .................................2-7
101			RIGHT DOOR ASSEMBLY ..................................................2-12
102			INTERNAL COMPONENTS 1 .............................................2-18
103			INTERNAL COMPONENTS 2 .............................................2-20
104			INTERNAL COMPONENTS 3 .............................................2-23
105			INTERNAL COMPONENTS 4 .............................................2-25
106			INTERNAL COMPONENTS 5 .............................................2-27
107			INTERNAL COMPONENTS 6 .............................................2-30
108			MACHINE REAR PLATE 1 ..................................................2-32
109			MACHINE REAR PLATE 2 ..................................................2-34
130			CONTROL PANEL ASSEMBLY ..........................................2-37
140			POWER CORD TERMINAL ASS'Y .....................................2-40
250			MAIN DRIVE ASSEMBLY ....................................................2-41
300			CASSETTE ASSEMBLY (UPPER) ......................................2-42
301			CASSETTE ASSEMBLY (LOWER) (EXCEPT 1 CASSETTE
310			PAPER PICK-UP ASSEMBLY (UPPER) .............................2-47
311			PAPER PICK-UP ASSEMBLY (LOWER) (EXCEPT 1 CASSETTE
312			PAPER PICK-UP DRIVE ASSEMBLY (LOWER) (EXCEPT
350			2ND/3RD PAPER DELIVERY ASS'Y (2/3 DELIVERY MODEL) 2-53
351			2ND/3RD DRIVE FRAME ASSEMBLY (2/3 DELIVERY MODEL) 2-
352			2ND/3RD DELIVERY GUIDE ASS'Y (2/3 DELIVERY MODEL) 2-56
460			LASER SCANNER UNIT .....................................................2-60
530			INTER. TRANSFER BELT ASS'Y ........................................2-61
810			FIXING ASSEMBLY .............................................................2-62
900			CONTROLLER BOX ASSEMBLY .......................................2-63
930			MAIN CONTROLLER PCB ASS'Y, 1 ...................................2-65
931			MAIN CONTROLLER PCB ASS'Y, 2 ...................................2-66
100			EXTERNAL COVERS, PANELS, ETC...............................................................2-7
101			RIGHT DOOR ASSEMBLY...............................................................................2-12
102			INTERNAL COMPONENTS 1..........................................................................2-18
103			INTERNAL COMPONENTS 2..........................................................................2-20
104			INTERNAL COMPONENTS 3..........................................................................2-23
105			INTERNAL COMPONENTS 4..........................................................................2-25
106			INTERNAL COMPONENTS 5..........................................................................2-27
107			INTERNAL COMPONENTS 6..........................................................................2-30
108			MACHINE REAR PLATE 1...............................................................................2-32
109			MACHINE REAR PLATE 2...............................................................................2-34
130			CONTROL PANEL ASSEMBLY.......................................................................2-37
140			POWER CORD TERMINAL ASS'Y..................................................................2-40
250			MAIN DRIVE ASSEMBLY.................................................................................2-41
300			CASSETTE ASSEMBLY (UPPER)...................................................................2-42
301			CASSETTE ASSEMBLY (LOWER) (EXCEPT 1 CASSETTE MODEL)............2-44
310			PAPER PICK-UP ASSEMBLY (UPPER)..........................................................2-47
311			PAPER PICK-UP ASSEMBLY (LOWER) (EXCEPT 1 CASSETTE MODEL)...2-48
312			PAPER PICK-UP DRIVE ASSEMBLY (LOWER) (EXCEPT 1 CASSETTE MODEL)2-
350			2ND/3RD PAPER DELIVERY ASS'Y (2/3 DELIVERY MODEL)......................2-53
351			2ND/3RD DRIVE FRAME ASSEMBLY (2/3 DELIVERY MODEL)....................2-54
352			2ND/3RD DELIVERY GUIDE ASS'Y (2/3 DELIVERY MODEL).......................2-56
460			LASER SCANNER UNIT..................................................................................2-60
530			INTER. TRANSFER BELT ASS'Y.....................................................................2-61
810			FIXING ASSEMBLY..........................................................................................2-62
900			CONTROLLER BOX ASSEMBLY....................................................................2-63
930			MAIN CONTROLLER PCB ASS'Y, 1................................................................2-65
931			MAIN CONTROLLER PCB ASS'Y, 2................................................................2-66
960			AC DRIVER PCB ASSEMBLY..........................................................................2-67
980			HIGH VOLTAGE ASSEMBLY...........................................................................2-68

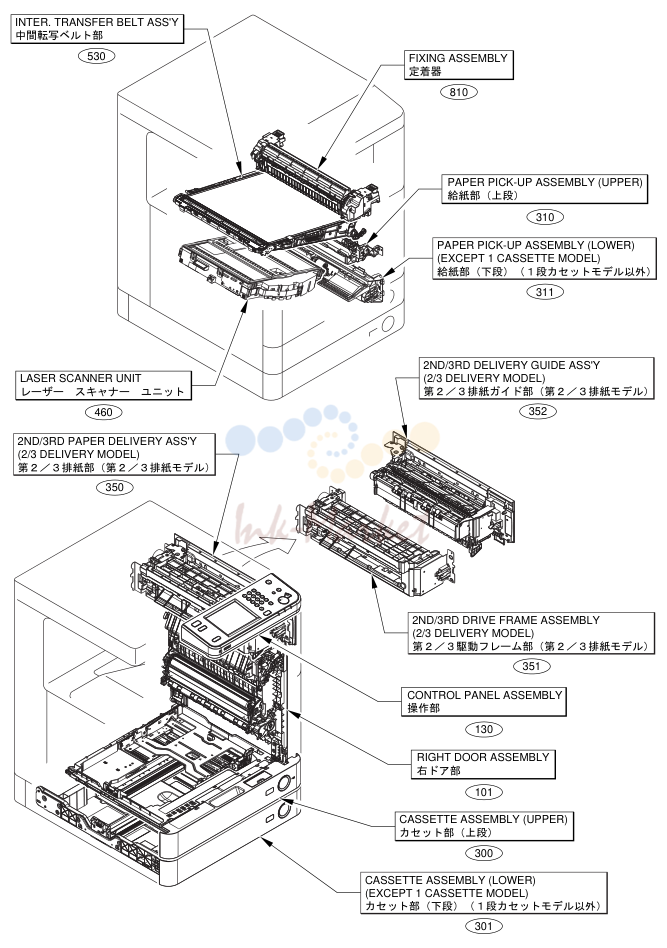

2. NPN RF ACCESSORIES

№	Артикул	Описание
1	FC9-0145-000 запросить цену →	2 PLATE, SIZE INDICATION
2	FK2-7367-000 запросить цену →	1 CABLE, GROUNDING 100V
3	HH2-2824-000 запросить цену →	1 MODULAR CORD, 2P G3 FAX MODEL
4	FK2-9280-000 запросить цену →	1 CD-ROM, SOFTWARE FOR LIPS LX Japanese
4	FK2-9282-000 запросить цену →	1 CD-ROM, SOFTWARE FOR UFR II English
4	FK2-9283-000 запросить цену →	1 CD-ROM, SOFTWARE FOR UFR II English,French,Italian,Ger
4	FK2-9298-000 запросить цену →	1 CD-ROM, SOFTWARE FOR UFR II Chinese,Traditional
4	FK3-0092-000 запросить цену →	1 CD-ROM, SOFTWARE FOR UFR II Chinese,Traditional
4	FK2-9281-000 запросить цену →	1 CD-ROM,SOFTWARE FOR FAX DRIVER Japanese

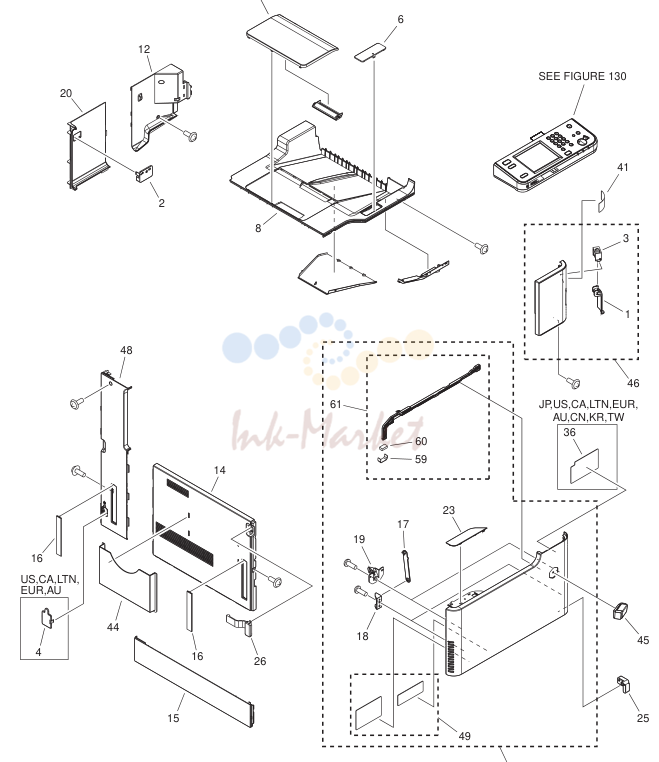

3. NPN RF EXTERNAL COVERS, PANELS, ETC.

№	Артикул	Описание
1	FC8-4000-000 запросить цену →	1 COVER, MAIN SWITCH
2	FC8-5363-000 запросить цену →	1 PLATE, 2ND DELIV. TRAY SUPPORT
3	FC8-5378-000 запросить цену →	1 MOUNT, SWITCH COVER
4	FC8-4137-000 запросить цену →	1 COVER, ENV. HEATER SWITCH US,CA,LTN,EUR,AU
5	FC8-8444-000 запросить цену →	1 COVER, RIGHT REAR SUB
6	FC8-8186-000 запросить цену →	1 COVER, INNER SUB,
7	FC8-8187-000 запросить цену →	1 COVER, 1ST PAPER DELIVERY
8	FC8-8189-000 запросить цену →	1 TRAY, 1ST PAPER DELIVERY
9	FC8-8190-000 запросить цену →	1 COVER, RIGHT LOWER SUB,
10	FC8-8191-000 запросить цену →	1 COVER, RIGHT LOWER SUB,
11	FC8-8192-000 запросить цену →	1 COVER, REAR UPPER,
12	FC8-8193-000 запросить цену →	1 COVER, INNER REAR,
13	FC8-8196-000 запросить цену →	1 COVER, REAR
14	FC8-8197-000 запросить цену →	1 COVER, LEFT FRONT
15	FC8-8198-000 запросить цену →	1 COVER, LEFT LOWER
16	FC8-8201-000 запросить цену →	4 COVER, GRIP
17	FC8-8203-000 запросить цену →	2 ARM, FRONT COVER, B
18	FC8-8204-000 запросить цену →	2 MOUNT, STOPPER ARM
19	FC8-8205-000 запросить цену →	2 HOOK, COVER, FRONT
20	FC8-8207-000 запросить цену →	1 COVER, INNER REAR,
21	FC8-8443-000 запросить цену →	1 COVER, RIGHT FRONT SUB
22	FC8-8286-000 запросить цену →	1 COVER, REAR UPPER,
23	FC8-8290-000 запросить цену →	1 COVER, INNER SUB,
24	FC8-8291-000 запросить цену →	1 COVER, RIGHT UPPER
25	FC8-8512-000 запросить цену →	1 PLATE, FRONT DOOR FIXED
26	FC8-8638-000 запросить цену →	1 PLATE, STATIC CHARGE, LEFT
27	FC8-8637-000 запросить цену →	1 PLATE, STATIC CHARGE, RIGHT
28	FC8-8344-000 запросить цену →	1 COVER, CONNECTOR,
29	FC8-8346-000 запросить цену →	2 COVER, FAX CONNECTOR
30	FC8-8359-000 запросить цену →	1 COVER, HARD DISK DRIVE HDD MODEL
31	FC8-8445-000 запросить цену →	1 COVER, INNER BOTTOM
32	FC8-4649-000 запросить цену →	2 ROLLER, BOTTLE TRAY
33	FC9-8612-000 запросить цену →	1 GUIDE, REVERSE BACK END 2/3 DELIVERY MODEL
34	FC8-8543-000 запросить цену →	1 COVER, 2ND PAPER DELIVERY
35	FC8-8544-000 запросить цену →	1 COVER, REVERSE BLANKING
36	FC8-8582-000 запросить цену →	1 LABEL, TONER MODEL JP,AU,CN,KR,TW
36	FC8-8622-000 запросить цену →	1 LABEL, TONER MODEL LTN,US,CA
36	FC8-8623-000 запросить цену →	1 LABEL, TONER MODEL EUR
37	FU7-2759-000 запросить цену →	2 SPRING, TENSION
38	FC8-8615-000 запросить цену →	1 LABEL, MODULAR G3 FAX MODEL
39	FC8-8617-000 запросить цену →	1 COVER, RIGHT LOWER SUB,
40	FC8-8631-000 запросить цену →	1 COVER, REAR UPPER, 2 EXCEPT HDD MODEL
41	FC9-7861-000 запросить цену →	1 LABEL, MAIN POWER SUPPLY JP,TW
41	FC9-7862-000 запросить цену →	1 LABEL, MAIN POWER SUPPLY US,CA,LTN,AU,SG,HK
41	FC9-7863-000 запросить цену →	1 LABEL, MAIN POWER SUPPLY EUR
41	FC0-0225-000 запросить цену →	1 LABEL, MAIN POWER SUPPLY CN
41	FC0-0226-000 запросить цену →	1 LABEL, MAIN POWER SUPPLY KR
42	FU5-1035-000 запросить цену →	4 BUSHING
43	FC8-8645-000 запросить цену →	1 COVER, SLOT HDD MODEL
44	FC0-2633-000 запросить цену →	1 HOLDER, SERVICE BOOK
45	FL3-1185-000 запросить цену →	1 EMBLEM
46	FM3-8077-000 запросить цену →	1 FRONT UPPER COVER ASSEMBLY
47	FM3-8078-000 запросить цену →	1 FRONT DOOR ASSEMBLY
48	FM3-8079-000 запросить цену →	1 LEFT REAR COVER ASSEMBLY
49	FC0-2901-000 запросить цену →	1 LABEL, LASER CAUTION
50	FU7-8494-000 запросить цену →	1 LABEL, GROUNDING CAUTION JP
50	FU7-8521-000 запросить цену →	1 LABEL, GROUNDING CAUTION EUR
51	FM3-8083-000 запросить цену →	1 RIGHT UPPER SUB COVER ASSEMBLY
52	FU7-8471-000 запросить цену →	1 LABEL, HARD DISK DRIVE CAUTION HDD MODEL
53	FS7-2788-000 запросить цену →	4 SPRING, COMPRESSION
54	FC8-8228-000 запросить цену →	1 HINGE, RIGHT DOOR, FRONT
55	FC8-8240-000 запросить цену →	1 HOLDER, M.P. STOPPER
56	FC8-8515-000 запросить цену →	1 COVER, CASSETTE RIGHT UPPER,
57	FC8-8516-000 запросить цену →	1 COVER, CASSETTE RIGHT UPPER,
58	FC8-8341-000 запросить цену →	1 COVER, WASTE TONER
59	FC8-8634-000 запросить цену →	1 SHEET, GLASS CLEANING
60	FC8-8635-000 запросить цену →	1 PAD, GLASS CLEANING
61	FM3-8260-000 запросить цену →	1 GLASS CLEANING ARM ASSEMBLY
62	FC5-0631-000 запросить цену →	2 HOOK, RIGHT DOOR
63	FC8-3782-000 запросить цену →	2 ROLLER, PAPER FEED
64	FC8-5164-000 запросить цену →	1 STOPPER, DOOR, RIGHT LOWER
65	FC8-8172-000 запросить цену →	1 HANDLE, DOOR
66	FM3-8150-000 запросить цену →	1 DOOR ASSEMBLY, RIGHT LOWER

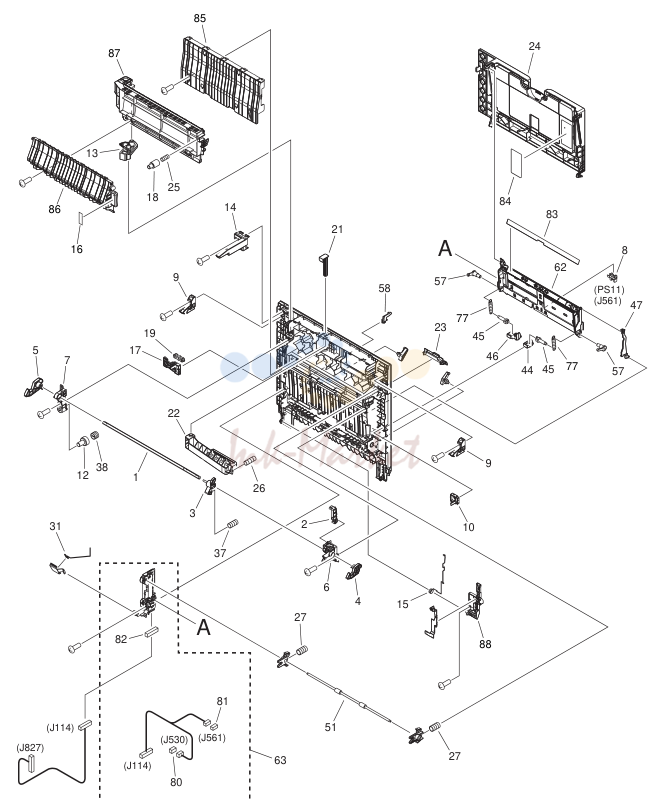

4. FM3-8036-000 1 RIGHT DOOR ASSEMBLY

№	Артикул	Описание
1	FC0-0618-000 запросить цену →	1 SHAFT
2	FC0-0619-000 запросить цену →	1 LINK, HANDLE
3	FC0-0620-000 запросить цену →	1 LEVER, LINK
4	FC0-0622-000 запросить цену →	1 LATCH, FRONT
5	FC0-0623-000 запросить цену →	1 LATCH, REAR
6	FC0-0624-000 запросить цену →	1 HOLDER, LATCH, FRONT
7	FC0-0625-000 запросить цену →	1 HOLDER, LATCH, REAR
8	WG8-5696-000 запросить цену →	1 PHOTO INTERRUPTER, TLP1243 PS11
9	FC0-0627-000 запросить цену →	2 HOOK
10	FC0-0628-000 запросить цену →	1 LEVER, LOCK
11	FC0-0629-000 запросить цену →	1 SHEET, BASE GUIDE
12	FC0-0630-000 запросить цену →	1 PIN, PRESSURE
13	FC8-8226-000 запросить цену →	1 STOPPER, PAPER DELIVERY GUIDE
14	FC8-8241-000 запросить цену →	1 STOPPER
15	FC8-8348-000 запросить цену →	1 SPRING, GROUNDING
16	FC8-8355-000 запросить цену →	1 LABEL, LASER CAUTION
17	FC8-8356-000 запросить цену →	1 FLAG, OPEN/CLOSE SENSOR
18	FC8-8413-000 запросить цену →	1 PIN, POSITIONING
19	FC8-8492-000 запросить цену →	1 ROLLER, REEL
20	FC8-8524-000 запросить цену →	1 SHEET, NOISE-PROOF
21	FC8-8538-000 запросить цену →	1 SHAFT, HANDLE FIXED
22	FC8-8539-000 запросить цену →	1 HANDLE
23	FC9-8674-000 запросить цену →	1 COVER, PAPER PICK-UP ROLLER
24	FM3-8038-000 запросить цену →	1 MULTI PAPER PICK-UP TRAY ASS'Y
25	FU7-2768-000 запросить цену →	1 SPRING, COMPRESSION
26	FU7-2782-000 запросить цену →	1 SPRING, COMPRESSION
27	FU7-2792-000 запросить цену →	2 SPRING, COMPRESSION
28	FU7-2797-000 запросить цену →	2 SPRING, COMPRESSION
29	FU7-2798-000 запросить цену →	2 SPRING, COMPRESSION
30	FU7-2799-000 запросить цену →	2 SPRING, COMPRESSION
31	FU7-2800-000 запросить цену →	1 SPRING, POWER DISPATCHING
32	FU7-2801-000 запросить цену →	1 SPRING, GROUNDING
33	FU7-2803-000 запросить цену →	2 SPRING, COMPRESSION
34	FU7-2804-000 запросить цену →	2 SPRING, COMPRESSION
35	FU7-2805-000 запросить цену →	1 SPRING, COMPRESSION
36	FU7-2814-000 запросить цену →	1 SPRING, TENSION
37	FU7-2819-000 запросить цену →	1 SPRING, COMPRESSION
38	FU7-2820-000 запросить цену →	1 SPRING, COMPRESSION
39	RC2-6592-000 запросить цену →	1 CLAMP, LEVER, REAR
40	RC2-6800-000 запросить цену →	1 STOPPER, PAPER PICK-UP SHAFT
41	RC2-6836-000 запросить цену →	1 SPRING, TORSION
42	RC2-7064-000 запросить цену →	1 FLAG, SENSOR
43	RC2-7072-000 запросить цену →	1 COVER, GEAR
44	RC2-7076-000 запросить цену →	1 HOOK, SPRING, LEFT
45	RC2-7077-000 запросить цену →	2 PIN, SPRING HOOK
46	RC2-7078-000 запросить цену →	1 HOOK, SPRING, RIGHT
47	RC2-7086-000 запросить цену →	1 LINK, M.P. HINGE
48	RC2-7217-000 запросить цену →	1 PLATE, GROUNDING
49	RC2-7248-000 запросить цену →	1 CLIP
50	RC2-7253-000 запросить цену →	1 COVER, GROUNDING
51	RC2-7271-000 запросить цену →	1 ROLLER, DUPLEXING PAPER FEED
52	RC2-7280-000 запросить цену →	1 ROLLER, REG.
53	RC2-8412-000 запросить цену →	1 SPRING, TORSION
54	RC2-8413-000 запросить цену →	1 HOOK, FRONT
55	RC2-8414-000 запросить цену →	1 HOOK, REAR
56	RC2-8415-000 запросить цену →	1 GUIDE, CONDUCTIVE
57	RC2-8450-000 запросить цену →	2 HOOK
58	RC2-9644-000 запросить цену →	1 COVER, CABLE
59	RM1-6041-000 запросить цену →	1 SECONDARY TRANSFER GUIDE ASS'Y
60	RM1-6049-000 запросить цену →	1 M.P. PAPER PICK-UP GEAR ASS'Y
61	RM1-6050-000 запросить цену →	1 M.P. PAPER PICK-UP SHAFT ASS'Y
62	RM1-6124-000 запросить цену →	1 MP LIFTER PLATE ASS'Y
63	RM1-6151-000 запросить цену →	1 DUPLEXING GEAR COVER ASSEMBLY
64	RM1-6177-000 запросить цену →	1 ROLLER, PAPER PICK-UP EXCEPT JP [DP]
64	RL1-2244-000 запросить цену →	1 ROLLER, PAPER PICK-UP JP [DP]
65	RM1-6178-000 запросить цену →	1 MULTI-PURPOSE SEP. PAD KIT EXCEPT JP [DP]
65	RM1-6163-000 запросить цену →	1 MULTI-PURPOSE SEP. PAD KIT JP [DP]
66	RM1-7928-000 запросить цену →	1 2ND TRANSFER ROLLER ASS'Y [DP]
67	RM1-6790-000 запросить цену →	1 SOLENOID SL3
68	FU6-1110-000 запросить цену →	1 BUSHING
69	RU5-1313-000 запросить цену →	1 BUSHING
70	RU5-1336-000 запросить цену →	1 BUSHING
71	RU5-1340-000 запросить цену →	1 BUSHING
72	RU5-1341-000 запросить цену →	1 BUSHING
73	RU6-0819-000 запросить цену →	1 GEAR, 16T
74	RU6-0829-000 запросить цену →	1 GEAR, 21T
75	RU6-2691-000 запросить цену →	1 SPRING, TORSION
76	RU6-2693-000 запросить цену →	1 SPRING, COMPRESSION
77	RU6-2695-000 запросить цену →	2 SPRING, TENSION
78	RU6-2732-000 запросить цену →	1 SPRING, COMPRESSION
79	RU6-2735-000 запросить цену →	1 SPRING, TORSION
80	VS1-7177-002 запросить цену →	1 CONNECTOR, SNAP TIGHT, BK
81	VS1-7207-003 запросить цену →	1 CONNECTOR, SNAP TIGHT, BK
82	VS1-7207-007 запросить цену →	1 CONNECTOR, SNAP TIGHT
83	FC8-8598-000 запросить цену →	1 LABEL, FEED SIZE SEE NOTE AB SIZE
83	FC8-8599-000 запросить цену →	1 LABEL, FEED SIZE SEE NOTE INCH SIZE
83	FC8-8600-000 запросить цену →	1 LABEL, FEED SIZE SEE NOTE A SIZE
83	FC8-8601-000 запросить цену →	1 LABEL, FEED SIZE
84	FC9-8584-000 запросить цену →	1 LABEL, PAPER SET INSTRUCTION JP,LTN,AU,SG,HK,CN,KR
84	FC9-8585-000 запросить цену →	1 LABEL, PAPER SET INSTRUCTION
85	FC8-8235-000 запросить цену →	1 GUIDE, RIGHT DOOR, UPPER
86	FC8-8251-000 запросить цену →	1 GUIDE, PAPER DELIVERY,
87	FC8-8252-000 запросить цену →	1 GUIDE, PAPER DELIVERY,

5. NPN RF INTERNAL COMPONENTS 1

№	Артикул	Описание
1	FC6-4023-000 запросить цену →	1 FILTER, AIR
2	FC8-8105-000 запросить цену →	2 PLATE, READER FIXED
3	WG8-5696-000 запросить цену →	1 PHOTO INTERRUPTER, TLP1243 PS34
4	FU7-2811-000 запросить цену →	1 SPRING, COMPRESSION
5	FL3-0697-000 запросить цену →	1 LABEL, SERVICE
6	FC8-8273-000 запросить цену →	1 HOLDER, SWITCH
7	FC8-8274-000 запросить цену →	1 HOLDER, ENVIRONMENT SENSOR
8	FC8-8342-000 запросить цену →	1 ARM, COVER
9	FC8-8364-000 запросить цену →	1 LINK, DOOR, FRONT
10	FC8-8365-000 запросить цену →	1 HOLDER, LINK
11	FC8-8464-000 запросить цену →	1 HOLDER, INTERLOCK SWITCH
12	FC8-8626-000 запросить цену →	1 ARM, COVER
13	FC8-8627-000 запросить цену →	1 SPRING, TORSION
14	RC2-6734-000 запросить цену →	2 LEVER, TOGGLE
15	RC2-6684-000 запросить цену →	1 LEVER, INTERLOCK
16	FC8-8636-000 запросить цену →	1 SHAFT
17	WE8-5601-000 запросить цену →	1 FERRITE CORE
18	VS1-7177-004 запросить цену →	1 CONNECTOR, SNAP TIGHT, BK
19	FK2-0360-000 запросить цену →	2 FAN FM1,FM4
20	RK2-2884-000 запросить цену →	1 ENVIRONMENT SENSOR PCB ASS'Y
21	FK2-2064-000 запросить цену →	1 FAN FM7
22	FK2-7264-000 запросить цену →	1 SWITCH, MAIN POWER SUPPLY SW6
23	FK2-9243-000 запросить цену →	1 CABLE, USER INTERFACE
24	FU7-2778-000 запросить цену →	1 SPRING, TENSION
25	FU7-2810-000 запросить цену →	1 SPRING, TORSION
26	FU7-2817-000 запросить цену →	1 SPRING, TENSION
27	FM3-8622-000 запросить цену →	1 CABLE, SWITCH
28	FM4-1895-000 запросить цену →	1 SWITCH CABLE UNIT, INTERLOCK SW4,SW5
29	VS1-7177-003 запросить цену →	1 CONNECTOR, SNAP TIGHT, BK
30	FU7-2773-000 запросить цену →	1 SPRING, COMPRESSION
31	FC8-8199-000 запросить цену →	1 COVER, INNER, RIGHT

6. NPN RF INTERNAL COMPONENTS 2

№	Артикул	Описание
1	FC8-8146-000 запросить цену →	1 GUIDE, PRE-FIXING
2	FM3-8071-000 запросить цену →	1 DUPLEXING GUIDE ASSEMBLY
3	RU6-2671-000 запросить цену →	1 SPRING, TENSION
4	FC8-8246-000 запросить цену →	1 LINK, RIGHT DOOR, FRONT
5	FC8-8351-000 запросить цену →	1 LINK, RIGHT DOOR
6	FC8-8352-000 запросить цену →	1 ARM, RELEASE
7	FC8-8480-000 запросить цену →	1 RAIL, I.T.B. GUIDE, FRONT,
8	FC8-8513-000 запросить цену →	1 RAIL, DOOR LINK
9	FC8-8514-000 запросить цену →	1 GUIDE, ARM
10	FC9-8615-000 запросить цену →	1 LABEL, I.T.B. CAUTION
11	FM3-8117-000 запросить цену →	1 REGISTRATION SENSING ASSEMBLY
12	FM3-8166-000 запросить цену →	1 POWER DISPATCHING ASS'Y,
13	FM3-8167-000 запросить цену →	1 POWER DISPATCHING ASS'Y,
14	FU7-2761-000 запросить цену →	1 SPRING, TENSION
15	FU7-2764-000 запросить цену →	4 SPRING, COMPRESSION
16	FU7-2775-000 запросить цену →	2 SPRING, COMPRESSION
17	FU7-2796-000 запросить цену →	2 SPRING, TENSION
18	FU7-2802-000 запросить цену →	1 SPRING, TENSION
19	RC2-6634-000 запросить цену →	1 RAIL, DOOR LINK, FRONT LOWER
20	RC2-6823-000 запросить цену →	1 LINK,I.T.BELT COUPLING RELEASE
21	RC2-6931-000 запросить цену →	1 COVER, DUPLEXING GEAR
22	RC2-6932-000 запросить цену →	1 HOOK, DUPLEXING SPRING
23	FC0-2640-000 запросить цену →	1 RAIL, I.T.BELT GUIDE
24	RC2-7196-000 запросить цену →	1 SUPPORT, FRAME
25	RC2-7197-000 запросить цену →	1 SUPPORT, FRAME
26	RC2-7198-000 запросить цену →	1 LEVER, PUSH
27	RC2-7199-000 запросить цену →	1 LEVER, LIFT,
28	RC2-7200-000 запросить цену →	1 LEVER, LIFT,
29	RC2-7201-000 запросить цену →	1 SLIDER, PUSH
30	RC2-7203-000 запросить цену →	1 GUIDE, SLIDE
31	RC2-7204-000 запросить цену →	1 COVER, GUIDE
32	RC2-8360-000 запросить цену →	1 DUCT, JOINT
33	RK2-3298-000 запросить цену →	1 MOTOR, STEPPING, DC M19
34	RL1-2235-000 запросить цену →	1 PLATE, LOCK, FRONT
35	RL1-2236-000 запросить цену →	1 PLATE, 2ND TRNSFR. LOCK
36	RL1-2266-000 запросить цену →	1 PLATE, DUPLEXING DRIVE GEAR
37	RM1-6165-080 запросить цену →	1 PAPER DELIVERY ASS'Y
38	RU6-0771-000 запросить цену →	1 GEAR, 25T
39	RU6-0772-000 запросить цену →	1 GEAR, 25T
40	RU6-0773-000 запросить цену →	1 GEAR, 74T
41	RU6-2670-000 запросить цену →	2 SPRING, TENSION
42	VS1-8412-011 запросить цену →	1 CONNECTOR, SNAP TIGHT, BL
43	VS1-8412-017 запросить цену →	1 CONNECTOR, SNAP TIGHT, BL
44	VS1-7177-003 запросить цену →	1 CONNECTOR, SNAP TIGHT, BK
45	VS1-7177-004 запросить цену →	1 CONNECTOR, SNAP TIGHT, BK
46	VS1-7207-019 запросить цену →	1 CONNECTOR, SNAP TIGHT, BK
47	XA9-1671-000 запросить цену →	AR SCREW, D, M3X8
48	XA9-1561-000 запросить цену →	2 SCREW, RS, M3X6
49	FC8-8245-000 запросить цену →	1 PLATE, RIGHT DOOR LINK, FRONT
50	FC8-8247-000 запросить цену →	1 STOPPER, RIGHT DOOR LINK,FRONT
51	FC8-8349-000 запросить цену →	1 STOPPER, RIGHT DOOR LINK, REAR
52	FC8-8350-000 запросить цену →	1 PLATE, RIGHT DOOR LINK, REAR

7. NPN RF INTERNAL COMPONENTS 3

№	Артикул	Описание
1	RC2-7187-000 запросить цену →	1 SPRING, TORSION
2	FM3-8013-000 запросить цену →	1 ITB GUIDE RAIL ASS'Y, FRONT,
3	FM3-8014-000 запросить цену →	1 ITB GUIDE RAIL ASS'Y, REAR,
4	FM3-8018-000 запросить цену →	1 I.T.BELT GUIDE RAIL ASS'Y, F
5	FM3-8021-000 запросить цену →	4 HANDLE,MAIN BODY
6	FM3-8031-000 запросить цену →	1 RIGHT DOOR TOGGLE ASS'Y, FRONT
7	FM3-8032-000 запросить цену →	1 RIGHT DOOR TOGGLE ASS'Y, REAR
8	FM3-8033-000 запросить цену →	1 I.T.BELT GUIDE RAIL ASS'Y,REAR
9	RC2-7186-000 запросить цену →	1 LEVER, SWITCHING
10	FM3-8179-000 запросить цену →	1 LOW VOLTAGE POWER SUPPLY ASS'Y
11	WE8-6449-000 запросить цену →	1 CORE, FERRITE
12	RC2-7234-000 запросить цену →	2 LOCK, DOOR LINK, RIGHT
13	RL1-2281-000 запросить цену →	1 PLATE, RT. DOOR LINK FIXED, FR
14	RL1-2282-000 запросить цену →	1 PLATE, RT. DOOR LINK FIXED, RR
15	RU5-4979-000 запросить цену →	2 SHAFT, RIGHT DOOR LINK
16	XA9-1671-000 запросить цену →	AR SCREW, D, M3X8
17	VS1-7177-003 запросить цену →	2 CONNECTOR, SNAP TIGHT, BK
18	VS1-7207-019 запросить цену →	1 CONNECTOR, SNAP TIGHT, BK
19	VS1-7207-003 запросить цену →	2 CONNECTOR, SNAP TIGHT, BK

8. NPN RF INTERNAL COMPONENTS 4

№	Артикул	Описание
1	FC8-7978-000 запросить цену →	3 LEVER, TOGGLE, COLOR
2	FC8-7979-000 запросить цену →	1 LEVER, TOGGLE, BLACK
3	FC8-7991-000 запросить цену →	1 LEVER, HOLD, BLACK
4	FC8-7992-000 запросить цену →	3 LEVER, HOLD, COLOR
5	FC8-8026-000 запросить цену →	4 LEVER, SHUTTER,
6	FC8-8027-000 запросить цену →	4 LEVER, SHUTTER,
7	FC8-8028-000 запросить цену →	4 LEVER, SHUTTER,
8	FC8-8032-000 запросить цену →	8 LINK, SHUTTER,
9	FC8-8033-000 запросить цену →	4 LINK, SHUTTER,
10	FC8-8220-000 запросить цену →	1 GUIDE, CROSSMEMBER, LOWER
11	FC8-8530-000 запросить цену →	4 HOLDER, CONNECTOR
12	FC8-8606-000 запросить цену →	1 GUIDE, FRONT
13	FC9-8606-000 запросить цену →	1 SPRING, RETAINING
14	FK2-9199-000 запросить цену →	1 CABLE, FLEXIBLE FLAT
15	FC8-8029-000 запросить цену →	4 CAP, SHUTTER LEVER
16	FU7-2750-000 запросить цену →	4 SPRING, TENSION
17	FU7-2763-000 запросить цену →	4 SPRING, TENSION
18	RC2-6629-000 запросить цену →	1 GUIDE,
19	VS1-7177-002 запросить цену →	4 CONNECTOR, SNAP TIGHT, BK
20	VS1-7177-003 запросить цену →	4 CONNECTOR, SNAP TIGHT, BK
21	VS1-7177-005 запросить цену →	4 CONNECTOR, SNAP TIGHT, BK
22	VS1-7177-006 запросить цену →	4 CONNECTOR, SNAP TIGHT, BK
23	VS1-8412-015 запросить цену →	1 CONNECTOR, SNAP TIGHT, BL
24	VS1-8412-027 запросить цену →	1 CONNECTOR, SNAP TIGHT, BL
25	VS1-8412-029 запросить цену →	1 CONNECTOR, SNAP TIGHT, BL

9. NPN RF INTERNAL COMPONENTS 5

№	Артикул	Описание
1	FC8-4649-000 запросить цену →	16 ROLLER, BOTTLE TRAY
2	FC8-7951-000 запросить цену →	8 HINGE
3	FC8-7952-000 запросить цену →	1 COVER, SIDE, BLACK
4	FC8-7971-000 запросить цену →	3 COVER, SIDE, COLOR
5	FC8-7958-000 запросить цену →	4 LEVER, LINK,
6	FC8-7989-000 запросить цену →	1 LEVER, LINK, 2, BLACK
7	FC8-7959-000 запросить цену →	3 LEVER, LINK, 2, COLOR
8	FC8-7963-000 запросить цену →	1 COVER, BOTTLE, BLACK
9	FC8-7975-000 запросить цену →	3 COVER, BOTTLE, COLOR
10	FC8-7964-000 запросить цену →	1 GUIDE, BOTTLE INSERT, BLACK
11	FC8-7976-000 запросить цену →	3 GUIDE, BOTTLE INSERT, COLOR
12	FC8-7965-000 запросить цену →	1 PLATE, INSERT GUIDE, BLACK
13	FC8-7977-000 запросить цену →	3 PLATE, INSERT GUIDE, COLOR
14	FC8-7981-000 запросить цену →	4 LEVER, BOTTLE SENSING
15	FC8-7988-000 запросить цену →	4 PLATE, LINK FIXED,
16	FC8-7990-000 запросить цену →	4 PLATE, LINK FIXED,
17	FC8-7994-000 запросить цену →	1 LABEL, COLOR INDICATION
18	FC0-3643-000 запросить цену →	8 BRUSH, CLEANING
19	FC8-8518-000 запросить цену →	1 GUIDE, BLACK
20	FC8-8519-000 запросить цену →	1 GUIDE, CYAN
20	FC8-8520-000 запросить цену →	1 GUIDE, MAGENTA
20	FC8-8521-000 запросить цену →	1 GUIDE, YELLOW
21	FM3-8142-000 запросить цену →	1 BOTTLE BASE ASSEMBLY, BLACK
22	FM3-8144-000 запросить цену →	3 BOTTLE BASE ASSEMBLY, COLOR
23	FC9-8649-000 запросить цену →	1 LEVER, LEFT, BLACK
24	FC9-8651-000 запросить цену →	3 LEVER, LEFT, COLOR
25	FC9-8650-000 запросить цену →	1 LEVER, RIGHT, BLACK
26	FC9-8652-000 запросить цену →	3 LEVER, RIGHT, COLOR
27	FM3-8084-000 запросить цену →	1 TONER FEED ASSEMBLY, BLACK
28	FM3-8085-000 запросить цену →	3 TONER FEED ASSEMBLY, COLOR
29	FU7-2823-000 запросить цену →	4 SPRING, TENSION
30	FM3-8111-000 запросить цену →	4 CONTACT HOLDER UNIT
31	FM3-8636-000 запросить цену →	4 SWITCH CABLE UNIT, BOTTLE SW8,SW9,SW10,SW11
32	FU7-2749-000 запросить цену →	4 SPRING, TENSION
33	FM3-8108-000 запросить цену →	4 DEVELOPING CROSSMEMBER ASS'Y
34	FM3-8109-000 запросить цену →	4 DEVELOPING DOOR ASSEMBLY
35	FM3-8110-000 запросить цену →	4 RAIL ASSEMBLY
1		CASSETTE MODEL
1		CASSETTE MODEL
1		CASSETTE MODEL

10. NPN RF INTERNAL COMPONENTS 6

№	Артикул	Описание
1	FC8-4999-000 запросить цену →	1 ROLLER, RAIL
2	FC8-8176-000 запросить цену →	1 LEVER, SENSOR
3	FC8-8177-000 запросить цену →	1 HOLDER, SWITCH
4	FC8-8185-000 запросить цену →	1 GUIDE, PAPER FEED
5	FC8-8174-000 запросить цену →	1 COVER, CONNECTOR 100V,230V,120V TW
6	FC8-8233-000 запросить цену →	1 FLAG, PAPER SENSOR
7	FC8-8628-000 запросить цену →	1 SPRING, GROUNDING
8	FC9-8588-000 запросить цену →	1 SEAL, BLANKING US,CA,LTN,EUR,AU
9	FM3-8025-000 запросить цену →	1 CASSETTE RAIL ASS'Y, LEFT
10	FM3-8026-000 запросить цену →	1 CASSETTE RAIL ASS'Y, RIGHT
11	FM3-8035-000 запросить цену →	1 PHOTO SENSOR ASSEMBLY
12	FM3-8149-000 запросить цену →	1 CASSETTE RAIL ASSEMBLY, RIGHT
13	FM3-8607-000 запросить цену →	1 PHOTO SENSOR ASSEMBLY
14	FM3-8647-000 запросить цену →	1 SWITCH CABLE UNIT, OPEN/CLOSE SW18
15	FM4-9191-000 запросить цену →	1 CASSETTE HEATER ASSEMBLY 100V,230V,120V TW
16	FU7-2758-000 запросить цену →	1 SPRING, COMPRESSION
17	RC2-6598-000 запросить цену →	1 SHAFT, TRANSMISSION
18	RM1-6176-000 запросить цену →	1 SEPARATION ROLLER ASS'Y
18	RM1-6010-000 запросить цену →	1 SEPARATION ROLLER ASS'Y JP [DP]
18	FM4-8108-000 запросить цену →	1 SEPARATION ROLLER ASS'Y CN [DP]
19	XH9-0136-000 запросить цену →	2 FOOT, RUBBER
20	FC8-8180-000 запросить цену →	1 COVER, CASSETTE FRONT 1 CASSETTE MODEL
21	XA9-1671-000 запросить цену →	3 SCREW, D, M3X8
22	VS1-8412-011 запросить цену →	1 CONNECTOR, SNAP TIGHT, BL
23	FM3-5933-000 запросить цену →	1 AUTO SIZE DETECT ASSEMBLY
24	FU6-8647-000 запросить цену →	1 LABEL, HIGH TMP. CAUTION 100V,230V,120V TW
25	FC8-8237-000 запросить цену →	1 MOUNT, CASSETTE POSITIONING
26	FC0-3651-000 запросить цену →	1 TAPE, GROUNDING
27	XA9-1016-000 запросить цену →	1 SCREW, W/WASHER, M3X6 100V,230V,120V TW

11. 11 9 13 FIG 14 U 0 RE (J921) (J839) (J33)

№	Артикул	Описание
1	FC8-8486-000 запросить цену →	1 PLATE, READER JOINT EXCEPT EUR
2	FC8-8496-000 запросить цену →	2 STRAP, WASTE TONER
3	FC8-8497-000 запросить цену →	1 HOLDER, SWITCH, UPPER
4	FC8-8498-000 запросить цену →	1 LEVER, SENSOR
5	FC8-8499-000 запросить цену →	1 HOLDER, SWITCH, LOWER
6	FM3-8137-000 запросить цену →	1 WASTE TONER CASE ASSEMBLY [DP]
7	FM3-8138-000 запросить цену →	1 WASTE TONER INNER CASE ASS'Y
8	FM3-8178-000 запросить цену →	1 AC CABLE ASSEMBLY
9	FM3-8187-000 запросить цену →	1 ENVIRONMENT HEATER PCB ASS'Y 100V,120V TW
9	FM3-8190-000 запросить цену →	1 ENVIRONMENT HEATER PCB ASS'Y 230V
10	FM3-8600-000 запросить цену →	1 DC CONTROLLER PCB ASSEMBLY
11	FM3-8623-000 запросить цену →	1 CABLE, HEATER
12	FM4-1894-000 запросить цену →	1 CABLE, WASTE TONER SENSING
13	FM3-8626-000 запросить цену →	1 SWITCH CABLE UNIT, ENVIRONMENT
14	VS1-7177-002 запросить цену →	3 CONNECTOR, SNAP TIGHT, BK
15	VS1-7177-003 запросить цену →	2 CONNECTOR, SNAP TIGHT, BK
16	VS1-7177-004 запросить цену →	2 CONNECTOR, SNAP TIGHT, BK
17	VS1-7177-006 запросить цену →	1 CONNECTOR, SNAP TIGHT, BK
18	VS1-8412-009 запросить цену →	1 CONNECTOR, SNAP TIGHT, BL
19	VS1-8412-015 запросить цену →	2 CONNECTOR, SNAP TIGHT, BL
20	VS1-8412-031 запросить цену →	1 CONNECTOR, SNAP TIGHT, 31P, BL
21	VS1-7207-003 запросить цену →	4 CONNECTOR, SNAP TIGHT, BK
22	VS1-7207-004 запросить цену →	1 CONNECTOR, SNAP TIGHT, BK
23	VS1-7207-008 запросить цену →	1 CONNECTOR, SNAP TIGHT, BK
24	VS1-7207-014 запросить цену →	1 CONNECTOR, SNAP TIGHT, BK
25	XA9-1671-000 запросить цену →	AR SCREW, D, M3X8
26	FC8-8363-000 запросить цену →	1 CAP, WASTE TONER CASE
27	WE8-6391-000 запросить цену →	1 CORE, FERRITE
27		33 (SL1) SEE
41		FIGURE
41		SEE FIGURE
16		SEE FIGURE

12. NPN RF MACHINE REAR PLATE 2

№	Артикул	Описание
1	FC0-0599-000 запросить цену →	1 COVER, HIGH VOLTAGE
2	FC8-7940-000 запросить цену →	4 MOUNT, POSITIONING
3	FC8-8085-000 запросить цену →	4 HOLDER, DEVELOPING COUPLING
4	FC8-8369-000 запросить цену →	4 HOLDER, LINK
5	FC8-8474-000 запросить цену →	1 GUARD, EDGE
6	FC8-8493-000 запросить цену →	1 RACK, M.P. STOPPER
7	FC8-8494-000 запросить цену →	1 COVER, RACK
8	FC8-8594-000 запросить цену →	1 MOUNT, HIGH VOLTAGE CASE
9	FM3-8034-000 запросить цену →	1 LIFTER DRIVE ASSEMBLY
10	FM3-8047-000 запросить цену →	1 STOPPER ASSEMBLY
11	FM3-8157-000 запросить цену →	1 WASTE TONER FEED ASSEMBLY
12	FM3-8160-000 запросить цену →	4 HIGH VOLTAGE HOLDER ASS'Y
13	FM3-8161-000 запросить цену →	4 H.V. HOLDER ASS'Y, AUXILIARY
14	FM3-8162-000 запросить цену →	1 H.V. CONTACT GUIDE ASS'Y, Y
15	FM3-8163-000 запросить цену →	1 H.V. CONTACT GUIDE ASS'Y, MCK
16	FM3-8599-000 запросить цену →	1 1ST TRANSFER H.V. PCB ASSEMBLY
17	FM3-8610-000 запросить цену →	1 2ND TRANSFER H.V. PCB ASSEMBLY
18	FM4-1915-000 запросить цену →	1 LIFTER MOTOR UNIT M14
19	FU7-2779-000 запросить цену →	1 SPRING, TENSION
20	FU7-2809-000 запросить цену →	1 SPRING, COMPRESSION
21	FU7-2793-000 запросить цену →	1 SPRING, COMPRESSION
22	RC2-7010-000 запросить цену →	1 SHUTTER, EXHAUST
23	FC0-3654-000 запросить цену →	1 SEAL, TONER SUPPORTER GUIDE,
24	RM1-5058-000 запросить цену →	2 SIZE DETECT SWITCH UNIT
25	XA9-1980-000 запросить цену →	4 SCREW, D, M3X6
26	RM1-6005-000 запросить цену →	1 REVERSE DRIVE ASSEMBLY
27	RM1-6074-000 запросить цену →	1 FIXING MOTOR ASSEMBLY
28	RM1-6857-000 запросить цену →	1 CABLE, DRAWER
29	WG8-5696-000 запросить цену →	4 PHOTO INTERRUPTER, TLP1243 PS12,PS24PS25,PS35
30	RU6-0775-000 запросить цену →	1 GEAR, 18T/29T
31	FC8-8437-000 запросить цену →	1 PLATE, MOUNTING, RIGHT
32	FC0-2639-000 запросить цену →	1 PLATE, MOUNTING, LEFT
33	RM1-7914-060 запросить цену →	1 FIXING GEAR ASS'Y
34	FM4-1902-000 запросить цену →	1 CABLE, 2ND TRANSFER H.V.
35	FM3-8624-000 запросить цену →	1 CABLE, FIXING HEATER JP
36	FM3-8639-000 запросить цену →	1 CABLE, FIXING HEATER EXCEPT JP
37	VS1-7177-002 запросить цену →	1 CONNECTOR, SNAP TIGHT, BK
38	VS1-7177-004 запросить цену →	1 CONNECTOR, SNAP TIGHT, BK
39	VS1-7207-004 запросить цену →	1 CONNECTOR, SNAP TIGHT, BK
40	VS1-7207-017 запросить цену →	1 CONNECTOR, SNAP TIGHT, BK
41	XA9-1671-000 запросить цену →	25 SCREW, D, M3X8
