Canon iR C5185/ 5185i/ 5180/ 5180i/ 4580/ 4580i/ 4080/ 4080i/ CLC5151/ 4040 — каталог запчастей со схемами

Содержание

1. Contents
2. NPN RF READER MOUNTING HARDWARE
3. NPN RF ACCESSORY
4. NPN RF EXTERNAL COVERS, PANELS, ETC.

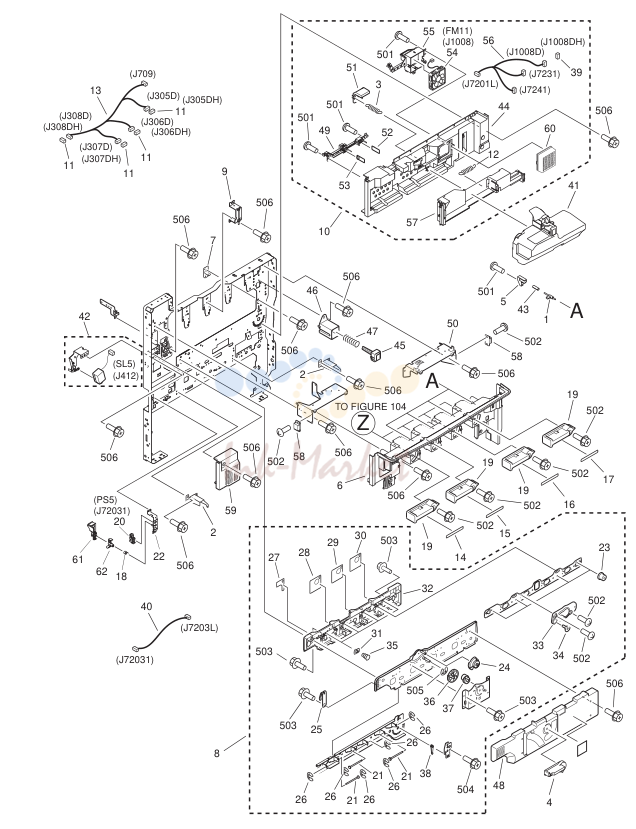

5. NPN RF MACHINE FRONT PLATE

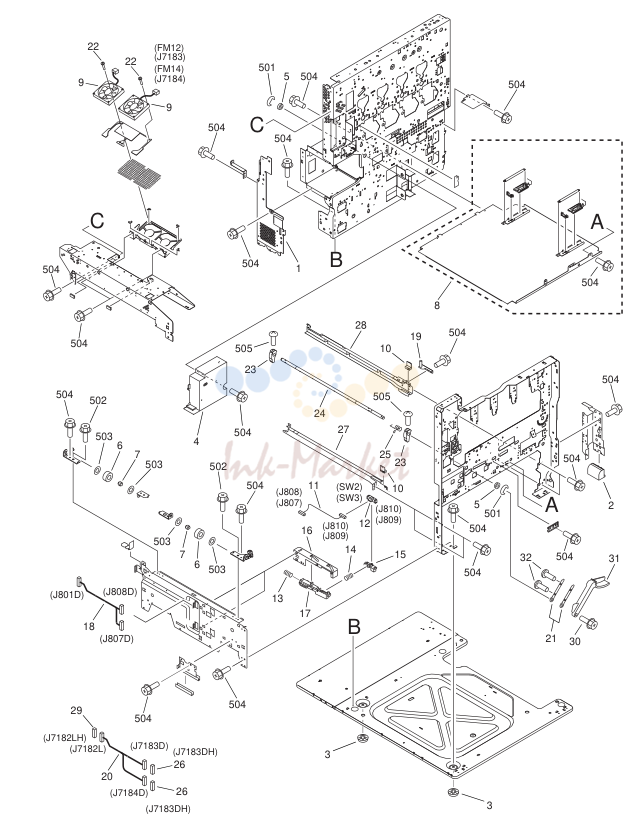

6. NPN RF INTERNAL COMPONENTS 1

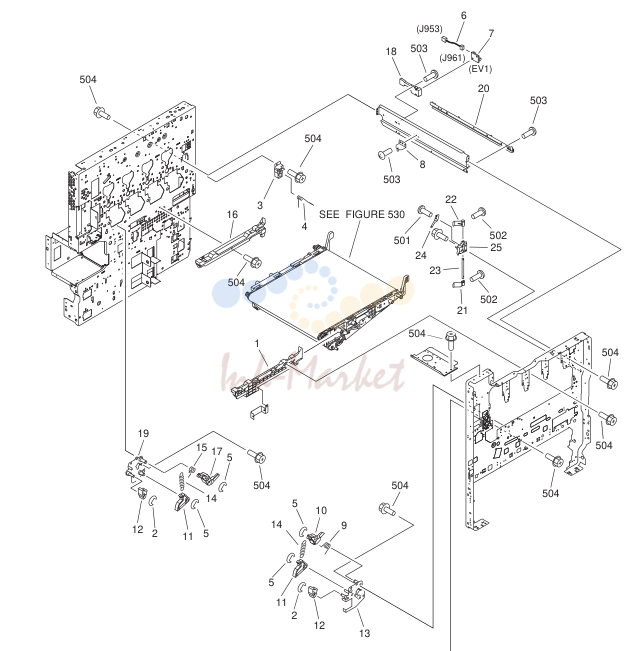

7. NPN RF INTERNAL COMPONENTS 2

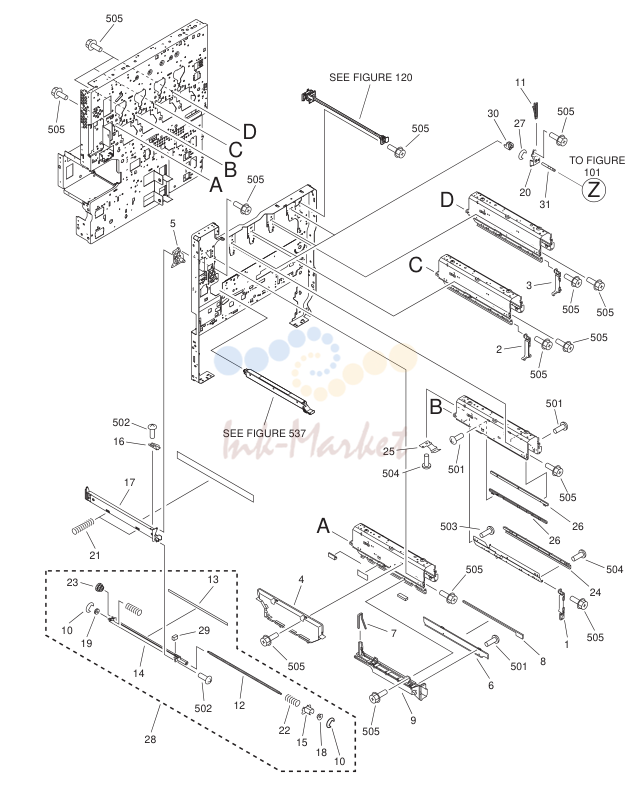

8. NPN RF INTERNAL COMPONENTS 3

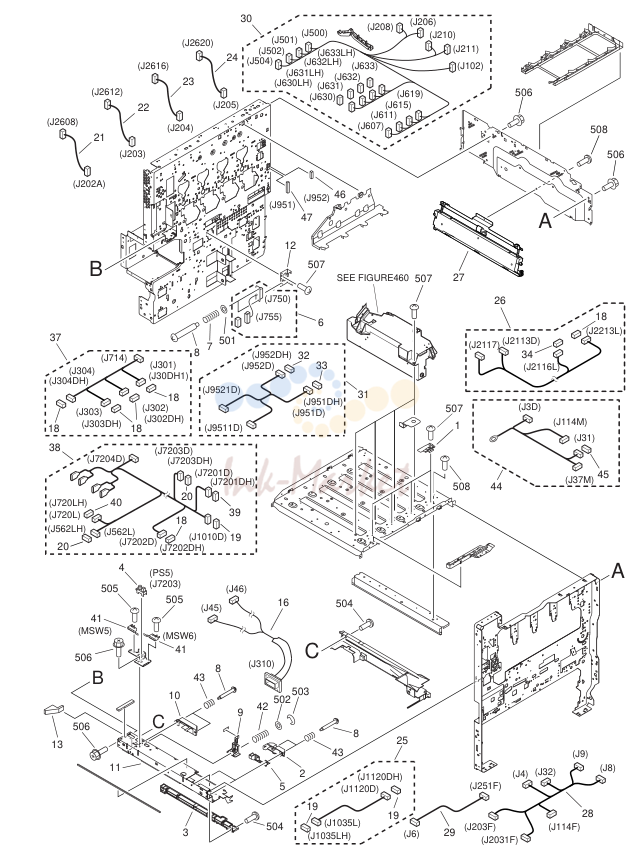

9. NPN RF INTERNAL COMPONENTS 4
10. NPN RF INTERNAL COMPONENTS 5

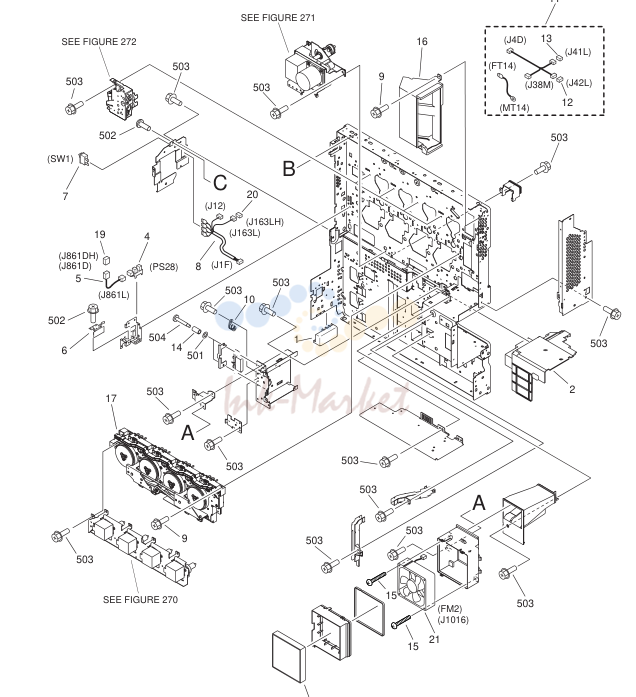

11. NPN RF MACHINE REAR PLATE 1
12. NPN RF MACHINE REAR PLATE 2
13. FG6-9013-000 1 DOOR SWITCH ASSEMBLY
14. FM2-6153-000 1 CONTROL PANEL ASSEMBLY PD,MEN,MEP,TPT,TPUT
15. FM2-7438-000 1 POWER CORD TERMINAL ASSEMBLY TLX,TLY,MEN,MEP
16. FM2-5388-000 1 PAPER PICK-UP MOTOR MOUNT UNIT
17. FM2-5362-000 1 DEVELOPING DRIVE ASSEMBLY
18. FM2-5361-000 1 ITB DRIVE ASSEMBLY
19. FM2-5363-000 4 TONER CARTRIDGE DRIVE ASSEMBLY
20. FM2-5684-000 1 FIXING DRIVE ASSEMBLY
21. FG6-9044-000 2 CASSETTE
22. FM3-3776-000 2 PAPER PICK-UP ASSEMBLY CN
23. FM2-5389-000 1 MULTI FEED ASSEMBLY
24. FG6-9042-000 1 MULTI FEED TRAY ASSEMBLY
25. FM2-5675-000 1 MULTI PAPER FEED MOUNT ASS'Y
26. FM2-5364-000 1 DELIVERY VERTICAL PATH ASS'Y
27. FM2-8180-000 1 VERTICAL PATH PANEL ASSEMBLY
28. FM2-5676-000 1 DUPLEXING ASSEMBLY
29. FM2-7442-000 1 EXTERNAL DELIVERY COVER ASS'Y
30. FM2-5406-000 4 LASER UNIT
31. FG6-8989-030 1 TRANSFER CLEANING ASSEMBLY
32. FM2-5375-000 1 SECONDARY TRANSFER ASSEMBLY
33. NPN RF FIXING ASSEMBLY
34. NPN RF CONTROLLER BOX ASSEMBLY
35. NPN RF DC POWER SUPPLY ASSEMBLY
36. FM2-6807-000 1 MAIN CONTROLLER PCB ASSEMBLY PB,MEN,MEP,MEQ,MER
37. NPN 1 DRIVER PCB ASSEMBLY
38. FIGURE T90

1. Contents

№	Артикул	Альт. артикул	Описание
001			READER MOUNTING HARDWARE .....................................2-6
010			ACCESSORY ........................................................................2-8
100			EXTERNAL COVERS, PANELS, ETC. ...............................2-11
101			MACHINE FRONT PLATE ...................................................2-15
102			INTERNAL COMPONENTS 1 .............................................2-19
103			INTERNAL COMPONENTS 2 .............................................2-22
104			INTERNAL COMPONENTS 3 .............................................2-24
105			INTERNAL COMPONENTS 4 .............................................2-27
106			INTERNAL COMPONENTS 5 .............................................2-31
107			MACHINE REAR PLATE 1 ..................................................2-33
108			MACHINE REAR PLATE 2 ..................................................2-36
120			DOOR SWITCH ASSEMBLY ...............................................2-38
130			CONTROL PANEL ASSEMBLY ..........................................2-39
140			POWER CORD TERMINAL ASSEMBLY ............................2-41
260			PICK-UP MOTOR DRIVE ASSEMBLY ................................2-44
270			DEVELOPING DRIVE ASSEMBLY .....................................2-45
271			INTERMEDIATE TRANSFER BELT DRIVE ASSEMBLY ...2-46
272			TONER CARTRIDGE DRIVE ASSEMBLY ..........................2-48
280			FIXING DRIVE ASSEMBLY .................................................2-50
300			CASSETTE ..........................................................................2-52
310			PAPER PICK-UP ASSEMBLY .............................................2-55
311			MULTI FEED ASSEMBLY ...................................................2-59
312			MULTI FEED TRAY ASSEMBLY .........................................2-65
313			MULTI PAPER FEED MOUNT ASSEMBLY ........................2-67
350			DELIVERY VERTICAL PATH ASSEMBLY ..........................2-70
351			VERTICAL PATH PANEL ASSEMBLY ................................2-74
360			DUPLEXING ASSEMBLY ....................................................2-76
361			EXTERNAL DELIVERY COVER ASSEMBLY .....................2-81
460			LASER UNIT ........................................................................2-84
530			INTERMEDIATE TRANSFER BELT ASSEMBLY ...............2-85
531			TRANSFER CLEANING ASSEMBLY ..................................2-88
580			SECONDARY TRANSFER ASSEMBLY .............................2-89
810			FIXING ASSEMBLY .............................................................2-91
900			CONTROLLER BOX ASSEMBLY .......................................2-96
910			DC POWER SUPPLY ASSEMBLY ......................................2-98
930			MAIN CONT. PCB ASSEMBLY .........................................2-100
931			MAIN CONT. PCB ASS'Y, R-A/RO-B ................................2-102
932			MAIN CONT. PCB ASSY, PDRM-EF-A .............................2-103
933			MAIN CONT. PCB ASS'Y, SJ-A(EXCEPT iRC5185 Series) 2-104
934			MAIN CONT. PCB ASS'Y, L-C ..........................................2-105
935			MAIN CONT. PCB ASS'Y, RB-A ........................................2-106
936			DC CONTROLLER PCB ASSEMBLY 1 ............................2-107
937			DC CONTROLLER PCB ASSEMBLY 2 ............................2-108
938			MAIN CONT. PCB ASS'Y, S-JJ .........................................2-109
940			IH POWER/POTENTIAL SENSOR PCB ASSEMBLY .......2-110
960			DRIVER PCB ASSEMBLY .................................................2-112
001			READER MOUNTING HARDWARE...................................................................2-6
100			EXTERNAL COVERS, PANELS, ETC.............................................................2-11
101			MACHINE FRONT PLATE................................................................................2-15
102			INTERNAL COMPONENTS 1..........................................................................2-19
103			INTERNAL COMPONENTS 2..........................................................................2-22
104			INTERNAL COMPONENTS 3..........................................................................2-24
105			INTERNAL COMPONENTS 4..........................................................................2-27
106			INTERNAL COMPONENTS 5..........................................................................2-31
107			MACHINE REAR PLATE 1...............................................................................2-33
108			MACHINE REAR PLATE 2...............................................................................2-36
120			DOOR SWITCH ASSEMBLY............................................................................2-38
130			CONTROL PANEL ASSEMBLY.......................................................................2-39
140			POWER CORD TERMINAL ASSEMBLY.........................................................2-41
260			PICK-UP MOTOR DRIVE ASSEMBLY.............................................................2-44
270			DEVELOPING DRIVE ASSEMBLY..................................................................2-45
271			INTERMEDIATE TRANSFER BELT DRIVE ASSEMBLY.................................2-46
272			TONER CARTRIDGE DRIVE ASSEMBLY.......................................................2-48
280			FIXING DRIVE ASSEMBLY..............................................................................2-50
310			PAPER PICK-UP ASSEMBLY..........................................................................2-55
311			MULTI FEED ASSEMBLY................................................................................2-59
312			MULTI FEED TRAY ASSEMBLY......................................................................2-65
313			MULTI PAPER FEED MOUNT ASSEMBLY.....................................................2-67
350			DELIVERY VERTICAL PATH ASSEMBLY.......................................................2-70
351			VERTICAL PATH PANEL ASSEMBLY.............................................................2-74
360			DUPLEXING ASSEMBLY.................................................................................2-76
361			EXTERNAL DELIVERY COVER ASSEMBLY..................................................2-81
460			LASER UNIT.....................................................................................................2-84
530			INTERMEDIATE TRANSFER BELT ASSEMBLY.............................................2-85
531			TRANSFER CLEANING ASSEMBLY...............................................................2-88
580			SECONDARY TRANSFER ASSEMBLY...........................................................2-89
810			FIXING ASSEMBLY..........................................................................................2-91
900			CONTROLLER BOX ASSEMBLY....................................................................2-96
910			DC POWER SUPPLY ASSEMBLY...................................................................2-98
930			MAIN CONT. PCB ASSEMBLY......................................................................2-100
931			MAIN CONT. PCB ASS'Y, R-A/RO-B.............................................................2-102
932			MAIN CONT. PCB ASSY, PDRM-EF-A..........................................................2-103
933			MAIN CONT. PCB ASS'Y, SJ-A(EXCEPT iRC5185 Series)..........................2-104
934			MAIN CONT. PCB ASS'Y, L-C.......................................................................2-105
935			MAIN CONT. PCB ASS'Y, RB-A.....................................................................2-106
936			DC CONTROLLER PCB ASSEMBLY 1.........................................................2-107
937			DC CONTROLLER PCB ASSEMBLY 2.........................................................2-108
938			MAIN CONT. PCB ASS'Y, S-JJ......................................................................2-109

2. NPN RF READER MOUNTING HARDWARE

№	Артикул	Описание
1	FC5-1581-000 запросить цену →	2 JOINT, READER
2	FC5-1585-000 запросить цену →	2 PLATE, GROUNDING
3	FL2-4865-000 запросить цену →	1 SUPPORT, READER, FRONT
4	FL2-4866-000 запросить цену →	1 SUPPORT, READER, REAR
5	FC5-1574-000 запросить цену →	1 ARM, READER SUPPORT
6	FC5-1575-000 запросить цену →	1 SPRING, TORSION
7	FC5-1576-000 запросить цену →	1 SHAFT, ARM
8	FC5-1586-000 запросить цену →	1 COVER, PRINTER
9	FC5-4765-020 запросить цену →	1 WIRE, GUIDE
10	FS5-9400-020 запросить цену →	1 SCREW,RS STEPPED,M5
501	XB3-6400-805 запросить цену →	AR SCREW,RS,M4X8
502	XD1-1104-135 запросить цену →	1 WASHER,COP
503	XD2-1100-502 запросить цену →	3 RETAINING RING (E-TYPE)

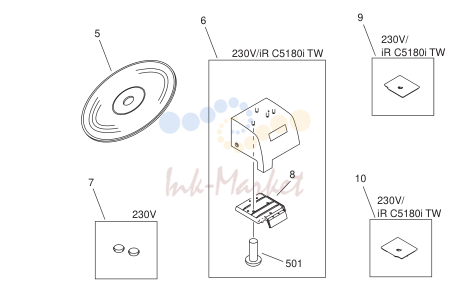

3. NPN RF ACCESSORY

№	Артикул	Описание
1	FK2-3387-000 запросить цену →	1 CD-ROM, MEAP SOFTWARE
1	FK2-3388-000 запросить цену →	1 CD-ROM, MEAP SOFTWARE NR,TNS,TNV,TNW,TNXT
1	FK2-3389-000 запросить цену →	1 CD-ROM, MEAP SOFTWARE
1	FK2-3377-000 запросить цену →	1 CD-ROM, MEAP SOFTWARE TNM,TPBKorean
1	FK2-5607-000 запросить цену →	1 CD-ROM, MEAP SOFTWARE
1	FK2-5610-000 запросить цену →	1 CD-ROM, MEAP SOFTWARE YTPV,TPW,TPZ,TQB,TQ
1	FK2-5612-000 запросить цену →	1 CD-ROM, MEAP SOFTWARE nglish/French/Italian/
1	FK2-5617-000 запросить цену →	1 CD-ROM, SOFTWARE FOR MEAP
2	FK2-3361-000 запросить цену →	1 CD-ROM, LIPS LX SOFTWARE TLY,TNQ,TPDJapanese
2	FK2-5608-000 запросить цену →	1 CD-ROM, LIPS LX SOFTWARE MEP,TPU,TQEJapanese
3	FK2-3385-000 запросить цену →	1 CD-ROM, BDL/PCL DRIVER/UTILITY TNF,TNS,TPGEnglish
3	FK2-5611-000 запросить цену →	1 CD-ROM, BDL/PCL DRIVER/UTILITY MER,TPW,TQHEnglish
3	FK2-5616-000 запросить цену →	1 CD-ROM, BDL/PCL DRIVER/UTILITY MEX,TQBEnglish
4	FK2-3375-000 запросить цену →	1 CD-ROM, BDL DRIVER/UTILITY
4	FK2-5625-000 запросить цену →	1 CD-ROM, BDL DRIVER/UTILITY
5	FK2-3366-000 запросить цену →	1 CD-ROM,BDL/PCL/PS DRV/UTILITY TNU,TPHEnglish
5	FK2-3369-000 запросить цену →	1 CD-ROM,BDL/PCL/PS DRV/UTILITY TNU,TPHFrench/Spanish
5	FK2-3370-000 запросить цену →	1 CD-ROM,BDL/PCL/PS DRV/UTILITY TNU,TPHGerman/Italian
5	FK2-5613-000 запросить цену →	1 CD-ROM,BDL/PCL/PS DRV/UTILITY MEV,TPY,TQJEnglish
5	FK2-5614-000 запросить цену →	1 CD-ROM,BDL/PCL/PS DRV/UTILITY
5	FK2-5615-000 запросить цену →	1 CD-ROM,BDL/PCL/PS DRV/UTILITY
6	FG6-8927-020 запросить цену →	1 PANEL, UPPER, LEFT 230V,iR C5180i TW
7	FB6-3771-000 запросить цену →	2 COVER, RUBBER 230V
8	FB6-3788-020 запросить цену →	1 PANEL, CARD
9	FC7-1433-000 запросить цену →	1 PANEL, SMALL, FRONT 230V,iR C5180i TW
10	FC7-1434-000 запросить цену →	1 PANEL, SMALL, REAR 230V,iR C5180i TW
11	FG6-9012-000 запросить цену →	1 PANEL, RACK, SMALL 230V,iR C5180i TW
12	FB6-3950-000 запросить цену →	1 PEN, TOUCH PANEL
13	FK2-0979-000 запросить цену →	1 CABLE, GROUNDING TLX,TLY,MEN,MEP
13	FL2-6365-000 запросить цену →	1 CABLE, GROUNDING
14	FB6-3491-000 запросить цену →	1 PLATE, CASSETTE PAPER SIZE
15	FC5-0563-020 запросить цену →	1 LABEL, CASSETTE SIZE, PANEL
501	XB4-5300-807 запросить цену →	3 SCREW, P, M3X8
502	XB4-5400-807 запросить цену →	2 SCREW,P,M4X8

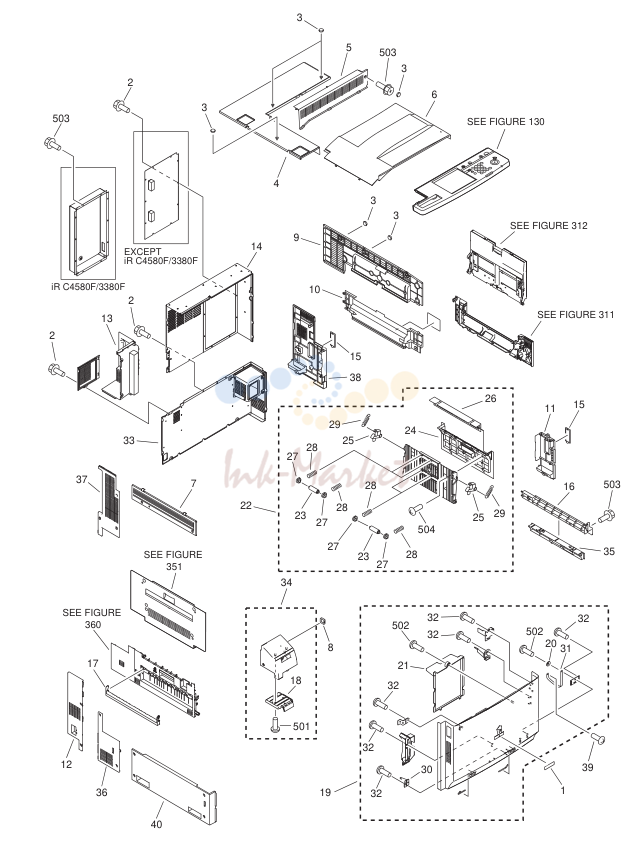

4. NPN RF EXTERNAL COVERS, PANELS, ETC.

№	Артикул	Описание
1	FC7-0760-000 запросить цену →	1 PLATE, NAME TLX,TNH,TNK
1	FC7-3936-000 запросить цену →	1 PLATE, NAME TLY
1	FC7-3937-000 запросить цену →	1 PLATE,NAME TND
1	FC7-3938-000 запросить цену →	1 PLATE, NAME TNF
1	FC7-3940-000 запросить цену →	1 PLATE,NAME TNG
1	FC7-3939-000 запросить цену →	1 PLATE, NAME TNJ
1	FC7-3941-000 запросить цену →	1 PLATE, NAME TNP,TNV,TNX
1	FC7-3942-000 запросить цену →	1 PLATE, NAME TNQ
1	FC7-3943-000 запросить цену →	1 PLATE, NAME TNR
1	FC7-3944-000 запросить цену →	1 PLATE, NAME TNS
1	FC7-3946-000 запросить цену →	1 PLATE, NAME TNT
1	FC7-3945-000 запросить цену →	1 PLATE, NAME TNW,TNU,TPQ,TPR
1	FC7-3947-000 запросить цену →	1 PLATE, NAME TPC
1	FC7-3948-000 запросить цену →	1 PLATE, NAME TPD
1	FC7-3949-000 запросить цену →	1 PLATE, NAME TPF
1	FC7-3951-000 запросить цену →	1 PLATE, NAME TPG
1	FC7-3952-000 запросить цену →	1 PLATE, NAME TPH
1	FC7-3950-000 запросить цену →	1 PLATE, NAME TPJ
1	FC7-7422-000 запросить цену →	1 PLATE, NAME MEN,MEW,MEY
1	FC7-7423-000 запросить цену →	1 PLATE, NAME MEP
1	FC7-7424-000 запросить цену →	1 PLATE, NAME MEQ
1	FC7-7425-000 запросить цену →	1 PLATE, NAME MER
1	FC7-7426-000 запросить цену →	1 PLATE, NAME MEV,MEX,MEZ
2	XA9-0633-000 запросить цену →	AR SCREW,RS,W/WASHER,M4X8
3	FB6-3771-000 запросить цену →	6 COVER, RUBBER
4	FC6-9875-000 запросить цену →	1 PANEL, UPPER,
5	FB6-3766-000 запросить цену →	1 UPPER PANEL,
6	FC7-9328-000 запросить цену →	1 TRAY, FACE-DOWN
7	FB6-3768-000 запросить цену →	1 LEFT PANEL, UPPER
8	FB6-3006-000 запросить цену →	1 CAP, BLANKING
9	FB6-3775-000 запросить цену →	1 RIGHT PANEL, UPPER
10	FB6-3776-000 запросить цену →	1 RIGHT PANEL, MIDDLE
11	FB6-3777-000 запросить цену →	1 RIGHT PANEL, FRONT
12	FL2-5350-000 запросить цену →	1 COVER, LEFT REAR LOWER,
13	FL2-5352-000 запросить цену →	1 COVER, LEFT REAR UPPER,
14	FL2-5794-000 запросить цену →	1 COVER, REAR, UPPER
15	FB6-3376-000 запросить цену →	2 COVER, LATCH, RIGHT
16	FB6-3504-000 запросить цену →	1 RIGHT PANEL, LOWER
17	FC7-4210-000 запросить цену →	1 COVER, FACE-UP PROTECTIVE
18	FB6-3788-020 запросить цену →	1 PANEL, CARD
19	FM2-5683-000 запросить цену →	1 FRONT PANEL ASSEMBLY
20	FB6-7004-000 запросить цену →	1 WASHER, PLAIN
21	FC7-0758-000 запросить цену →	1 HOLDER, SERVICE BOOK
22	FG6-9019-000 запросить цену →	1 DOOR, RIGHT
23	FB6-3313-000 запросить цену →	4 ROLLER, PAPER FEED
24	FB6-3503-000 запросить цену →	1 PANEL, RIGHT
25	FB6-3331-000 запросить цену →	2 HOOK, DOOR
26	FB6-3332-000 запросить цену →	1 PANEL, DECK PATH
27	FU5-1035-000 запросить цену →	8 BUSHING
28	FS7-2788-000 запросить цену →	8 SPRING, COMPRESSION
29	FS7-2789-000 запросить цену →	2 SPRING, TENSION
30	FB6-3139-000 запросить цену →	1 CLAW, SWING
31	FC7-0761-000 запросить цену →	1 TAPE, HOLD
32	XA9-0605-000 запросить цену →	15 SCREW, M4X8
33	FM2-6162-000 запросить цену →	1 REAR COVER UNIT, LOWER
34	FM2-7456-000 запросить цену →	1 COVER UNIT, LEFT UPPER
35	FB6-3443-000 запросить цену →	1 RIGHT PANEL, LOWER
36	FC6-9868-000 запросить цену →	1 COVER, LEFT REAR LOWER,
37	FC6-9869-000 запросить цену →	1 COVER, LEFT REAR UPPER,
38	FL2-6567-000 запросить цену →	1 COVER, LEFT REAR LOWER
39	XA9-0783-000 запросить цену →	1 SCREW,W/WASHER,RS,M4X12
40	FC6-9878-000 запросить цену →	1 COVER, LEFT LOWER
501	XB4-5300-807 запросить цену →	AR SCREW, P, M3X8
502	XB1-2400-807 запросить цену →	AR SCREW, M4X8
503	XB3-6400-805 запросить цену →	AR SCREW,RS,M4X8
504	XB4-5401-007 запросить цену →	AR SCREW, M4X10

5. NPN RF MACHINE FRONT PLATE

№	Артикул	Описание
1	FC6-8888-000 запросить цену →	4 STOPPER
2	FB6-2990-000 запросить цену →	2 HINGE, FRONT PANEL
3	FU6-2600-000 запросить цену →	1 SPRING, TENSION
4	FC7-2704-000 запросить цену →	1 HANDLE
5	FC6-8889-000 запросить цену →	4 HOLDER, STOPPER
6	FC6-8809-000 запросить цену →	1 COVER, INTERNAL, UPPER PJ,MEV,TPT,TPU,TPVTP
6	FC6-8940-000 запросить цену →	1 COVER, INTERNAL, UPPER NT,MEN,MEP,MEQ,MER
7	FF6-2038-000 запросить цену →	1 PLATE, POSITIONING
8	FM2-5376-000 запросить цену →	1 DRUM UNIT COVER ASSEMBLY
9	FF6-2085-000 запросить цену →	1 SUPPORT, LEAD CAM
10	FM2-5382-010 запросить цену →	1 INNER COVER ASSEMBLY, LOWER
11	VS1-7176-002 запросить цену →	4 CONNECTOR, SNAP TIGHT,BK
12	FS7-2844-000 запросить цену →	1 SPRING, TENSION
13	FM2-7186-000 запросить цену →	1 CABLE, TONER CRG. CONNECTING
14	FB6-3830-000 запросить цену →	1 COLOR LABEL, LEVER, YELLOW
15	FB6-3831-000 запросить цену →	1 COLOR LABEL, LEVER, MAGENTA
16	FB6-3832-000 запросить цену →	1 COLOR LABEL, LEVER, CYAN
17	FB6-3833-000 запросить цену →	1 COLOR LABEL, LEVER, BLACK
18	FC7-1501-000 запросить цену →	1 SPRING, TORSION
19	FG6-9005-000 запросить цену →	4 LEVER, TONER CARTRIDGE
21	FB6-7003-000 запросить цену →	3 SHAFT, HINGE
22	FL2-4931-000 запросить цену →	1 HOLDER, OPEN/CLOSE SENSOR
23	FB6-3202-000 запросить цену →	4 BUSHING
24	FB6-3203-000 запросить цену →	1 CAM, LEAD
25	FB6-3205-000 запросить цену →	1 PLATE, GROUNDING
26	FB6-3207-000 запросить цену →	6 RING, HINGE SHAFT STOP
27	FB6-3819-020 запросить цену →	1 LABEL, COLOR, YELLOW
28	FB6-3820-020 запросить цену →	1 LABEL, COLOR, YELLOW/MAGENTA
29	FB6-3821-020 запросить цену →	1 LABEL, COLOR, MAGENTA/CYAN
30	FB6-3822-020 запросить цену →	1 LABEL, COLOR, CYAN/BLACK
31	FF6-2099-000 запросить цену →	4 PIN, THRUST
32	FF6-2110-000 запросить цену →	1 GUIDE, PROCESS CARTRIDGE DOOR
33	FS5-6949-000 запросить цену →	4 SPACER
34	FS5-9754-020 запросить цену →	1 SCREW,MACH.,C.S. HEAD,M3X4.5
35	FS7-2826-000 запросить цену →	4 SPRING, COMPRESSION
36	FU3-0308-000 запросить цену →	1 GEAR, 44T
37	FU3-0309-000 запросить цену →	1 GEAR, 22T
38	FC6-8875-000 запросить цену →	1 LEVER
39	VS1-7177-003 запросить цену →	1 CONNECTOR, SNAP TIGHT, BK
40	FM2-7164-000 запросить цену →	1 CABLE, DESORPTION SENSOR
41	FM2-5383-000 запросить цену →	1 WASTE TONER BOTTLE UNIT
42	FG6-9061-000 запросить цену →	1 SOLENOID ASSEMBLY SL5
43	FU6-2585-000 запросить цену →	4 SPRING, COMPRESSION
44	FC6-8885-000 запросить цену →	1 COVER, INNER, LOWER
45	FC7-2705-000 запросить цену →	1 BUTTON, CLEANING
46	FB6-3283-000 запросить цену →	1 HOLDER, CLEANING BUTTON
47	FS7-2849-000 запросить цену →	1 SPRING, COMPRESSION
48	FC7-2703-000 запросить цену →	1 COVER, DRUM DOOR
49	FC7-1432-000 запросить цену →	1 HOLDER, SENSOR
50	FB6-2995-000 запросить цену →	1 MOUNT, CONTROL PANEL
51	FC7-2706-000 запросить цену →	1 FLAG, BOTTLE SENSING
52	FG3-2374-000 запросить цену →	1 WASTE TONER SENSOR PCB ASS'Y
53	FG3-2375-000 запросить цену →	1 WASTE TONER SENSOR PCB ASS'Y
54	FK2-2530-000 запросить цену →	1 FAN FM11
55	FL2-4232-000 запросить цену →	1 HOLDER, I.T.B. FAN
56	FM2-7094-000 запросить цену →	1 CABLE, WASTE TONER SENSOR
57	FL2-4248-000 запросить цену →	1 COVER, SWING
58	XZ9-0585-000 запросить цену →	2 MAGNET CATCH
59	FC7-2707-000 запросить цену →	1 COVER, CLEANER FAN
60	FL2-5780-000 запросить цену →	1 FILTER, AIR
61	FC7-1499-000 запросить цену →	1 PANEL, OPEN/CLOSE SENSOR
62	FC7-1500-000 запросить цену →	1 FLAG, FIXING OPEN/CLOSE SENSOR
501	XB4-5300-807 запросить цену →	AR SCREW, P, M3X8
502	XB2-8300-807 запросить цену →	AR SCREW, M3X8
503	XB3-6300-605 запросить цену →	AR SCREW,RS,M3X6
504	XB4-5300-607 запросить цену →	1 SCREW,P,M3X6
505	XD2-1100-502 запросить цену →	1 RETAINING RING (E-TYPE)
506	XB3-6400-805 запросить цену →	AR SCREW,RS,M4X8

6. NPN RF INTERNAL COMPONENTS 1

№	Артикул	Описание
1	FL2-5351-000 запросить цену →	1 CROSSMEMBER, LEFT REAR, LOWER
2	FB6-3442-000 запросить цену →	1 HANDLE, FRONT
3	XH9-0125-000 запросить цену →	2 FOOT
4	FB6-5060-000 запросить цену →	1 PANEL, HEATER PCB
5	XG9-0476-000 запросить цену →	2 BUSHING
6	XG9-0177-000 запросить цену →	2 BALL BEARING, NMB DDL-1480ZZR
7	FB6-3963-000 запросить цену →	2 SHAFT, ROLLER
8	FM2-7449-000 запросить цену →	1 MAIN BODY PLATE ASSEMBLY, MD.
9	FK2-2527-000 запросить цену →	2 FAN FM12,14
10	FB6-3507-000 запросить цену →	2 BLOCK, SWING
11	FG3-2348-000 запросить цену →	1 CABLE,CASSETTE SIZE SENSOR
12	WC2-5332-000 запросить цену →	1 SWITCH, PAPER SIZE SW2,3
13	FS7-2808-000 запросить цену →	1 SPRING, COMPRESSION
14	FS7-2807-000 запросить цену →	1 SPRING, COMPRESSION
15	FB6-3494-000 запросить цену →	1 HOLDER, SWITCH,
16	FB6-3493-000 запросить цену →	1 HOLDER, SWITCH,
17	FB6-3492-000 запросить цену →	1 HOLDER, SWITCH,
18	FG3-2347-000 запросить цену →	1 CABLE, LEFT LOWER CROSSMEMBER
19	FF6-2063-000 запросить цену →	1 PLATE, SIDE REGIST. ADJUSTMENT
20	FM2-7185-000 запросить цену →	1 CABLE, FAN CONNECTING
21	FB6-2988-000 запросить цену →	2 PLATE, LEVER REINFORCEMENT
22	XA9-1748-000 запросить цену →	4 SCREW, BH, M4X22
23	FB6-2986-000 запросить цену →	2 CAM, LOCK
24	FC6-9896-000 запросить цену →	1 SHAFT, SWING
25	FS7-2865-000 запросить цену →	1 SPRING, TORSION
26	VS1-7177-003 запросить цену →	2 CONNECTOR, SNAP TIGHT, BK
27	FB6-3497-000 запросить цену →	1 RAIL, LEFT
28	FB6-3495-000 запросить цену →	1 RAIL, RIGHT
29	VS1-7177-006 запросить цену →	1 CONNECTOR, SNAP TIGHT, BK
30	XA9-0721-010 запросить цену →	1 SCREW,RS,M4X10
31	FB6-2987-000 запросить цену →	1 LEVER, TRANSFER PRESSURE
32	XA9-1502-000 запросить цену →	2 SCREW,W/WASHER,M4
501	XD2-1100-802 запросить цену →	2 RETAINING RING (E-TYPE)
502	XB3-6300-605 запросить цену →	AR SCREW,RS,M3X6
503	XD1-1106-222 запросить цену →	4 WASHER,COP
504	XB3-6400-805 запросить цену →	AR SCREW,RS,M4X8
505	XB2-8401-607 запросить цену →	2 SCREW,W/WASHER,M4X16

7. NPN RF INTERNAL COMPONENTS 2

№	Артикул	Описание
1	FC6-8872-000 запросить цену →	1 RAIL, TRANSFER, FRONT
2	XD9-0136-000 запросить цену →	2 RING, E
3	FB6-3288-000 запросить цену →	1 BLOCK, REG. SENSOR POSITION, R
4	FB6-3289-000 запросить цену →	1 SPRING, TORSION
5	XD9-0137-010 запросить цену →	4 RING, E
6	FG3-2319-000 запросить цену →	1 CABLE, ENVIRONMENT SENSOR
7	FH7-7602-020 запросить цену →	1 ENVIRONMENT SENSOR UNIT EV1
8	FF6-2047-000 запросить цену →	1 PLATE, OPEN/CLOSE PIN
9	FB6-2960-000 запросить цену →	1 SPRING, TORSION
10	FB6-2961-000 запросить цену →	1 ARM, PRESSURE, FRONT
11	FB6-2965-000 запросить цену →	2 LEVER, LOCK
12	FB6-2968-000 запросить цену →	2 CAM, SWING
13	FF6-2016-000 запросить цену →	1 SUPPORT, SWING SHAFT, FRONT
14	FS7-2785-000 запросить цену →	2 SPRING, TENSION
15	FB6-2964-000 запросить цену →	1 SPRING, TORSION
16	FB6-2993-000 запросить цену →	1 RAIL, TRANSFER, REAR
17	FB6-2967-000 запросить цену →	1 ARM, PRESSURE, REAR
18	FB6-3285-000 запросить цену →	1 COVER, ENVIRONMENT SENSOR
19	FF6-2017-000 запросить цену →	1 SUPPORT, SWING SHAFT, REAR
20	FB6-3172-000 запросить цену →	1 RAIL, PROCESS CARTRIDGE
21	FB6-3278-000 запросить цену →	1 CAM, CLEANING,
22	FB6-3279-000 запросить цену →	1 CAM, CLEANING,
23	FB6-3280-000 запросить цену →	1 SHAFT, CLEANING CAM
24	FB6-3281-000 запросить цену →	1 SPRING, LEAF
25	FB6-3277-000 запросить цену →	1 BLOCK, REG. SENSOR POSITION, F
501	XB4-5300-807 запросить цену →	1 SCREW, P, M3X8
502	XB6-7300-807 запросить цену →	2 SCREW, TP, M3X8
503	XB6-7300-407 запросить цену →	5 SCREW, TP, M3X4
504	XB3-6400-805 запросить цену →	AR SCREW,RS,M4X8

8. NPN RF INTERNAL COMPONENTS 3

№	Артикул	Описание
1	FB6-6641-000 запросить цену →	1 RAIL, MAGENTA
2	FB6-3188-000 запросить цену →	1 RAIL, CYAN
3	FB6-3189-000 запросить цену →	1 RAIL, BLACK
4	FF6-2107-000 запросить цену →	1 DUCT, T. CARTRIDGE SIDE PLATE
5	FF6-2039-000 запросить цену →	1 PLATE, POSITIONING, LEFT
6	FB6-3800-000 запросить цену →	1 PLATE, DUCT SEPARATION
7	FB6-3801-000 запросить цену →	1 SEAL, DUCT,
8	FB6-3807-000 запросить цену →	1 SEAL, DUCT,
9	FF6-2106-000 запросить цену →	1 DUCT, PROCESS CARTRIDGE
10	FA3-8727-000 запросить цену →	2 RETAINING RING
11	FB6-3193-000 запросить цену →	1 BAR, SLIDE
12	FC6-8884-000 запросить цену →	1 SCREW,FEEDER
13	FB6-3118-000 запросить цену →	1 SHEET
14	FC6-8883-000 запросить цену →	1 CASE, FEEDSCREW
15	FB6-3120-000 запросить цену →	1 SHUTTER, CLEANING
16	FB6-3152-000 запросить цену →	1 GUIDE
17	FL2-4254-000 запросить цену →	1 RAIL, CLEANING SUPPORT
18	FS6-1060-000 запросить цену →	1 BUSHING
19	FS7-0579-000 запросить цену →	1 GEAR, 25T
20	FB6-3190-000 запросить цену →	1 BLOCK, TONER CARTRIDGE LEVER
21	FS7-2842-000 запросить цену →	2 SPRING, COMPRESSION
22	FU6-2587-000 запросить цену →	1 SPRING, COMPRESSION
23	FU3-0343-000 запросить цену →	1 GEAR, 28T/28T
24	FB6-3172-000 запросить цену →	1 RAIL, PROCESS CARTRIDGE
25	FB6-3173-000 запросить цену →	1 PLATE, TONER CARTRIDGE LOCK
26	FB6-3175-000 запросить цену →	2 RAIL, TONER CARTRIDGE
27	XD9-0136-000 запросить цену →	1 RING, E
28	FM2-5385-000 запросить цену →	1 ITB CLEANER SCREW UNIT
29	FC7-2159-000 запросить цену →	1 BRUSH
30	FU3-0345-000 запросить цену →	1 GEAR, 32T
31	FB6-3192-000 запросить цену →	1 SHAFT, TONER CARTRIDGE LEVER
501	XB4-5300-607 запросить цену →	6 SCREW,P,M3X6
502	XB1-2300-607 запросить цену →	2 SCREW, BH3X6(S)
503	XB3-6300-805 запросить цену →	3 SCREW,RS,M3X8
504	XB6-7300-407 запросить цену →	4 SCREW, TP, M3X4
505	XB3-6400-805 запросить цену →	AR SCREW,RS,M4X8

9. NPN RF INTERNAL COMPONENTS 4

№	Артикул	Описание
1	FB6-3261-000 запросить цену →	4 PLATE, SCANNER ADJUSTMENT
2	FC6-9908-000 запросить цену →	2 COVER, IH DRAWER OUTER
3	FC6-9909-000 запросить цену →	1 GUIDE, IH CABLE,
5	FC7-0734-000 запросить цену →	2 PLATE, IH DRAWER COVER OUTER
6	FG3-2346-000 запросить цену →	1 CABLE, DRAWER
7	FS7-2796-000 запросить цену →	2 SPRING, COMPRESSION
8	FS5-9758-020 запросить цену →	8 SCREW,STEPPED,M3
9	FC6-9903-000 запросить цену →	1 FLAG, FIXING/FEEDER SENSOR
10	FC6-9907-000 запросить цену →	1 COVER, DC DRAWER
11	FL2-4228-000 запросить цену →	1 CROSSMEMBER, FIXING, UPPER
12	FB6-3366-000 запросить цену →	1 MOUNT, DRAWER CABLE
13	FB6-3839-000 запросить цену →	1 SEAL, DUCT
14	FM2-7103-000 запросить цену →	1 CABLE, DRIVER
15	VS1-7164-016 запросить цену →	1 CONNECTOR, SNAP TIGHT, 16P
16	FM2-7127-000 запросить цену →	1 CABLE, FIXING DRAWER 100V,120V
16	FM2-7128-000 запросить цену →	1 CABLE, FIXING DRAWER 230V
17	VS1-7177-009 запросить цену →	2 CONNECTOR, 9P
18	VS1-7177-002 запросить цену →	6 CONNECTOR, SNAP TIGHT, BK
19	VS1-7177-003 запросить цену →	7 CONNECTOR, SNAP TIGHT, BK
20	VS1-7177-004 запросить цену →	4 CONNECTOR, SNAP TIGHT, BK
21	FM2-7090-000 запросить цену →	1 CABLE, SCANNER, YELLOW
22	FM2-7091-000 запросить цену →	1 CABLE, SCANNER, MAGENTA
23	FM2-7092-000 запросить цену →	1 CABLE, SCANNER, CYAN
24	FM2-7093-000 запросить цену →	1 CABLE, SCANNER, BLACK
25	FM2-7111-000 запросить цену →	1 CABLE, CASSETTE HEATER
26	FG3-3005-020 запросить цену →	1 CABLE,CONTROLLER
27	FM2-5387-000 запросить цену →	1 PATTERN READER ASSEMBLY
28	FM2-7129-000 запросить цену →	1 CABLE, CONNECTING
29	FM2-7135-000 запросить цену →	1 CABLE, AC DRIVER IH
30	FM2-7459-000 запросить цену →	1 SCANNER MOUNT CABLE ASS'Y
31	FM2-7166-000 запросить цену →	1 CABLE, REG. SENSING CONNECTING
32	VS1-7173-007 запросить цену →	1 CONNECTOR, SNAP TIGHT, 7P
33	VS1-7173-014 запросить цену →	1 CONNECTOR, SNAP TIGHT, 14P, W
34	VS1-7164-036 запросить цену →	1 CONNECTOR, SNAP TIGHT, 36P, W
35	VS1-7177-006 запросить цену →	1 CONNECTOR, SNAP TIGHT, BK
36	VS1-7177-010 запросить цену →	1 CONNECTOR, 10P
37	FM2-7107-000 запросить цену →	1 CABLE, PROCESS CRG. CONNECTING
38	FM2-7099-000 запросить цену →	1 CABLE, FIXING CROSSMEMBER
39	VS1-7173-008 запросить цену →	1 CONNECTOR, SNAP TIGHT, 8P, W
40	VS1-7173-019 запросить цену →	1 CONNECTOR, SNAP TIGHT
41	RH7-6037-000 запросить цену →	2 SWITCH, INTERLOCK MSU5,6
42	FS7-2853-000 запросить цену →	1 SPRING, COMPRESSION
43	FS5-2964-000 запросить цену →	6 SPRING, COMPRESSION
44	FM2-7104-000 запросить цену →	1 CABLE, TBF DRAWER
45	VS1-7164-040 запросить цену →	1 CONNECTOR, SNAP TIGHT
46	VS1-6318-006 запросить цену →	1 CONNECTOR, SNAP TIGHT
47	VS1-6318-014 запросить цену →	1 CONNECTOR, SNAP TIGHT
501	XD1-1104-135 запросить цену →	AR WASHER,COP
502	XD1-1104-635 запросить цену →	1 WASHER,COP
503	XD2-1100-322 запросить цену →	1 RETAINING RING (E-TYPE)
504	XB2-8400-807 запросить цену →	AR SCREW,W/WASHER,M4X8
505	XB2-4231-207 запросить цену →	AR SCREW,W/WASHER,M2.3X12
506	XB3-6400-805 запросить цену →	AR SCREW,RS,M4X8
507	XB2-8301-006 запросить цену →	AR SCREW,W/WASHER,M3X10
508	XB1-2400-607 запросить цену →	AR SCREW, CROSS-RECESS, FCH
3		503 SEE FIGURE
1		SEE FIGURE
502		8 SEE FIGURE

10. NPN RF INTERNAL COMPONENTS 5

№	Артикул	Описание
1	RB1-6484-000 запросить цену →	1 STOPPER, OPEN/CLOSE
2	FC6-8686-000 запросить цену →	1 COVER,PAPER DELI. INNER, REAR
3	XG9-0149-000 запросить цену →	2 BEARING, BALL, 684AA1T12DZZ,
4	FB6-3409-000 запросить цену →	2 BRACKET
5	FB6-3316-000 запросить цену →	1 PLATE, REGISTRATION STOP
6	FB6-3526-000 запросить цену →	1 LABEL, SIZE, MANUAL FEED 100V
6	FB6-3528-000 запросить цену →	1 LABEL, SIZE, MANUAL FEED
6	FB6-3527-000 запросить цену →	1 LABEL, SIZE, MANUAL FEED PG,MEQ,MER,TPV,TPWT
6	FC7-3919-000 запросить цену →	1 LABEL, SIZE, MANUAL FEED PJ,MEW,MEX,MEY,TPZT
7	FB6-3887-000 запросить цену →	2 CLIP
8	FB6-3689-000 запросить цену →	2 BUSHING, SLIDE SHAFT
9	FU6-2783-000 запросить цену →	2 SPRING, TENSION
501	XD2-1100-322 запросить цену →	2 RETAINING RING (E-TYPE)
502	XA9-1401-000 запросить цену →	2 SCREW,P,M3X10
503	XB3-6400-805 запросить цену →	AR SCREW,RS,M4X8

11. NPN RF MACHINE REAR PLATE 1

Каталог очень большой — показана первая часть. Полная версия доступна в интерактивном каталоге.

Источник: Инк.Маркет

← Все статьи

Чтобы наш сайт работал лучше мы используем cookie и рекомендательные технологии. Продолжая работу с сайтом, Вы разрешаете использование cookie. Вы всегда можете отключить файлы cookie в настройках Вашего браузера.

№	Артикул	Описание
1	FB6-3440-000 запросить цену →	1 HANDLE, REAR
2	FC7-0729-000 запросить цену →	1 COVER, FIXING
3	FC7-4195-000 запросить цену →	1 FILTER, AIR
5	FG3-2383-020 запросить цену →	1 CABLE, REGIST. MULTI SENSOR
6	FG6-9015-000 запросить цену →	1 DOUBLE SWITCH PCB ASSEMBLY
7	FK2-2509-000 запросить цену →	1 SWITCH, MAIN SW1
8	FM2-7145-000 запросить цену →	1 CABLE, MAIN SWITCH INTERFACE
9	XA9-1030-000 запросить цену →	AR SCREW, RS, M4X12
10	FA9-3833-000 запросить цену →	1 BUSHING
11	FM2-7125-000 запросить цену →	1 CABLE, DRAWER
12	VS1-7164-016 запросить цену →	1 CONNECTOR, SNAP TIGHT, 16P
13	VS1-7164-030 запросить цену →	1 CONNECTOR, SNAP TIGHT, 30P, W
14	FS5-2965-000 запросить цену →	2 SPRING, COMPRESSION
15	FS5-9758-020 запросить цену →	2 SCREW,STEPPED,M3
16	FL2-4227-000 запросить цену →	1 FAN DUCT UNIT
17	FM2-5360-000 запросить цену →	1 DRUM DRIVE ASSEMBLY
18	FM3-2056-000 запросить цену →	1 DC CONTROLLER CABLE UNIT
19	VS1-7177-004 запросить цену →	1 CONNECTOR, SNAP TIGHT, BK
20	VS1-7177-002 запросить цену →	1 CONNECTOR, SNAP TIGHT, BK
21	FK2-2528-000 запросить цену →	1 FAN FM2
501	XD1-1103-635 запросить цену →	2 WASHER, SHIM
502	XB3-6300-805 запросить цену →	AR SCREW,RS,M3X8
503	XB3-6400-805 запросить цену →	AR SCREW,RS,M4X8
