Содержание
- 1. Contents
- 2. NPN RF EXTERNAL COVERS, PANELS, ETC.

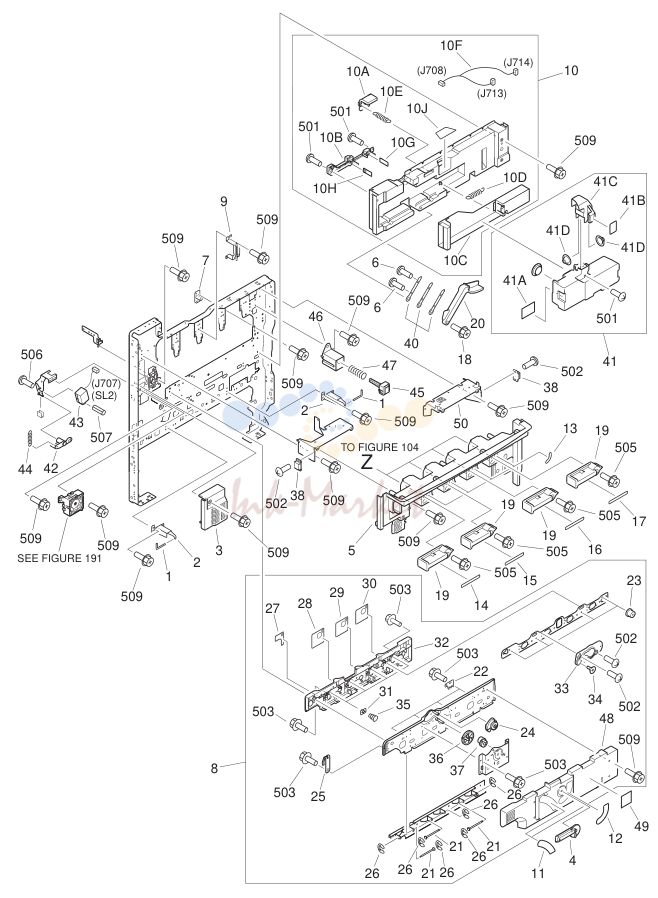

- 3. NPN RF MACHINE FRONT PLATE

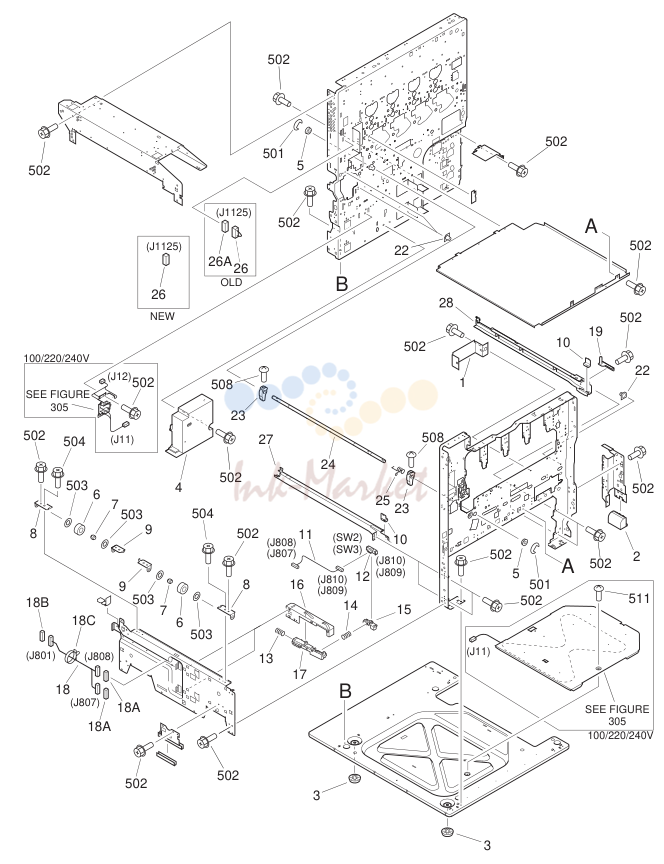

- 4. NPN RF INTERNAL COMPONENTS 1

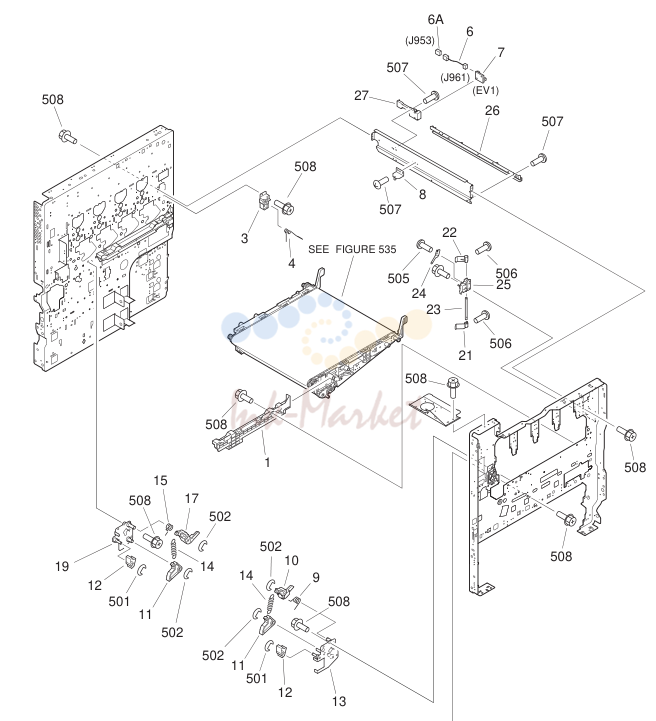

- 5. NPN RF INTERNAL COMPONENTS 2

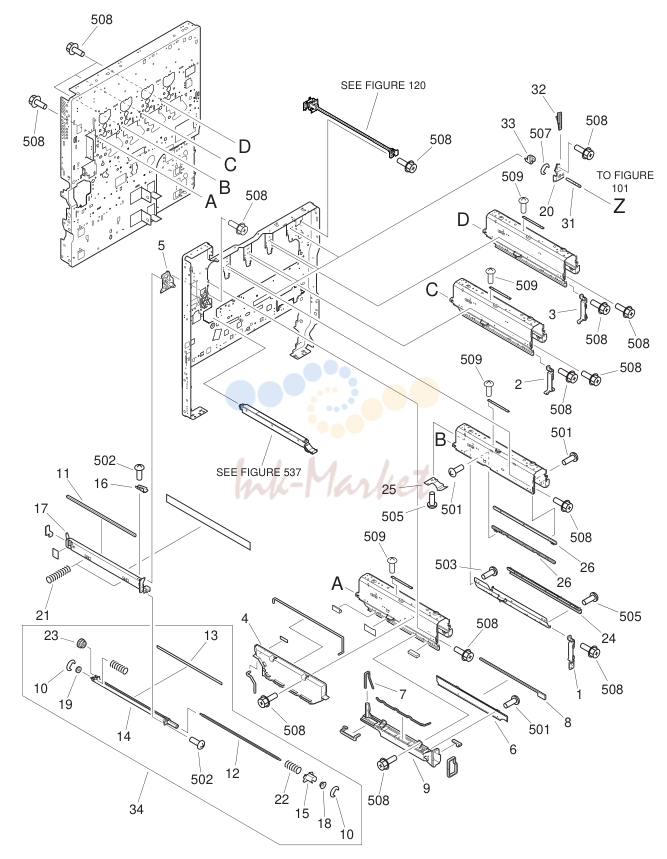

- 6. NPN RF INTERNAL COMPONENTS 3

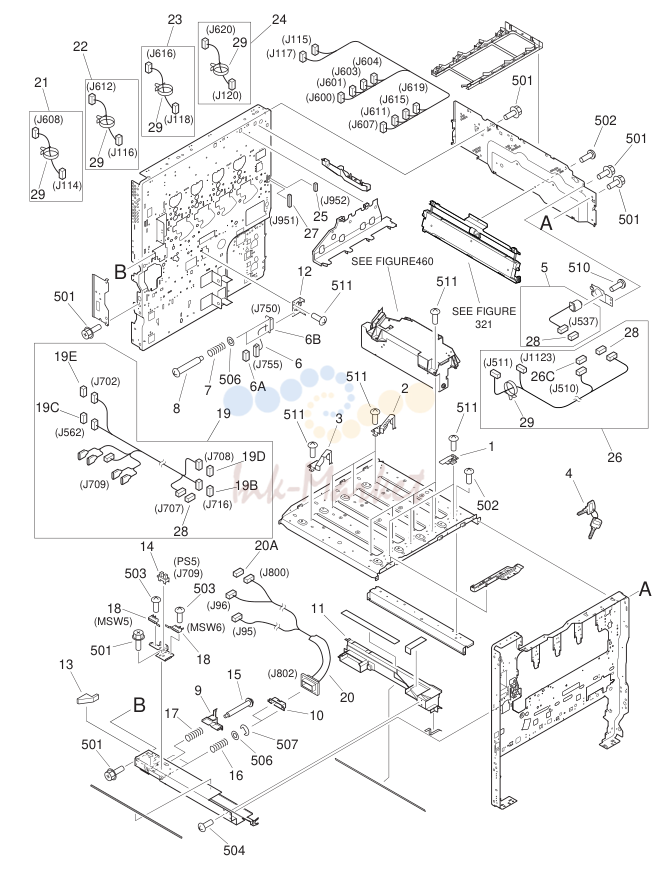

- 7. NPN RF INTERNAL COMPONENTS 4

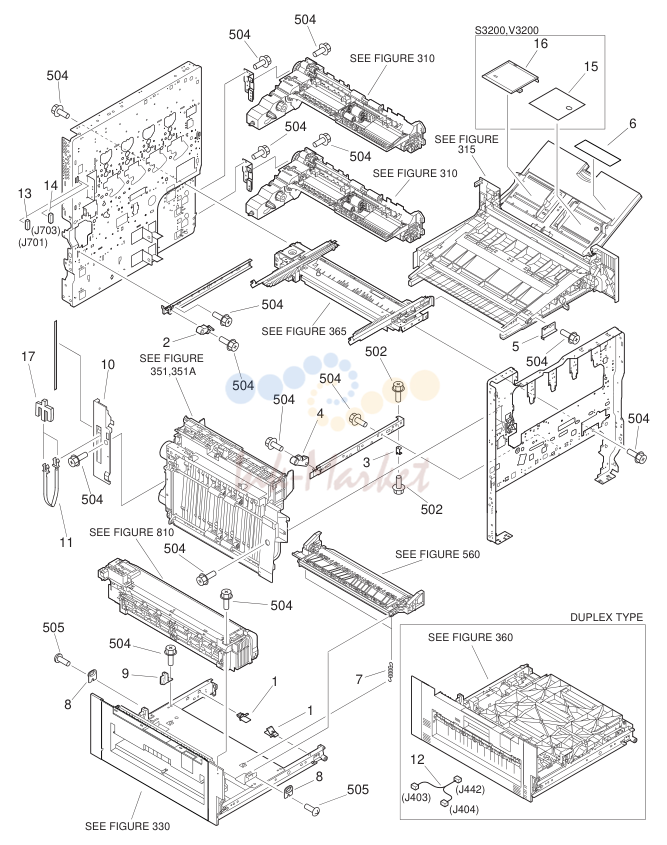

- 8. NPN RF INTERNAL COMPONENTS 5

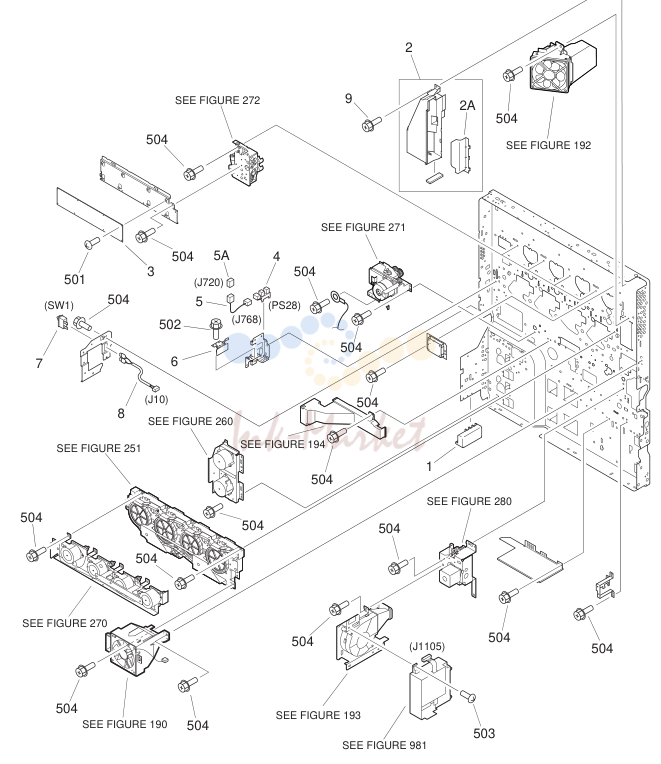

- 9. NPN RF MACHINE REAR PLATE 1

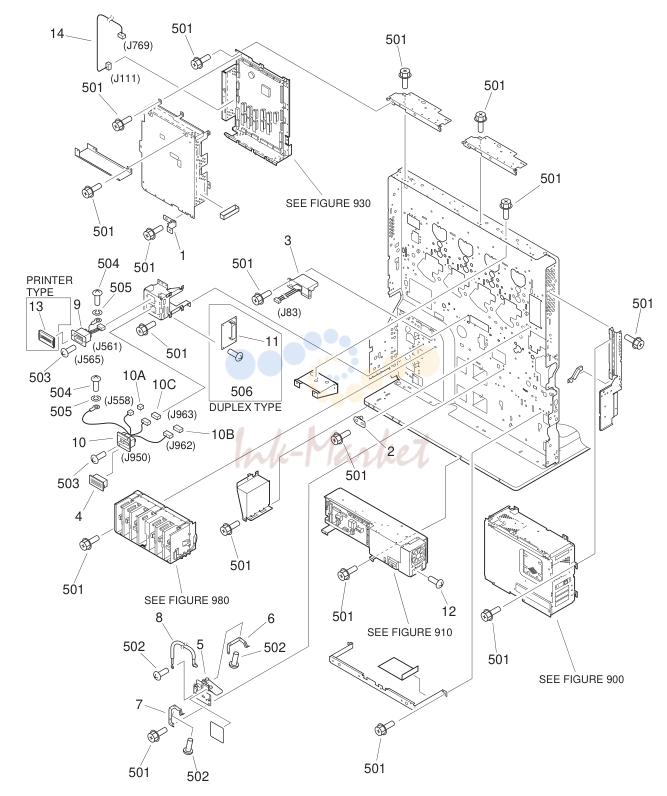

- 10. NPN RF MACHINE REAR PLATE 2

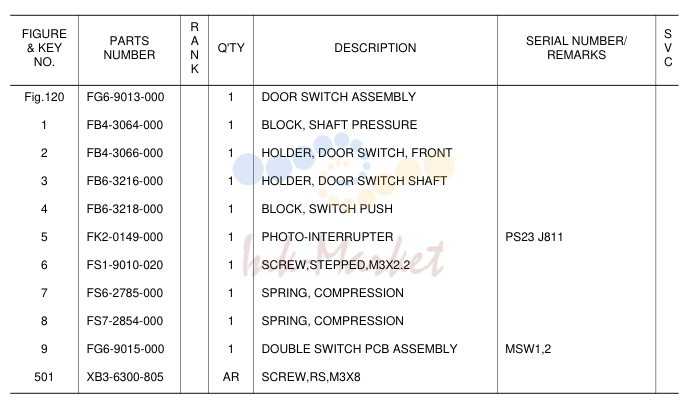

- 11. FG6-9013-000 1 DOOR SWITCH ASSEMBLY

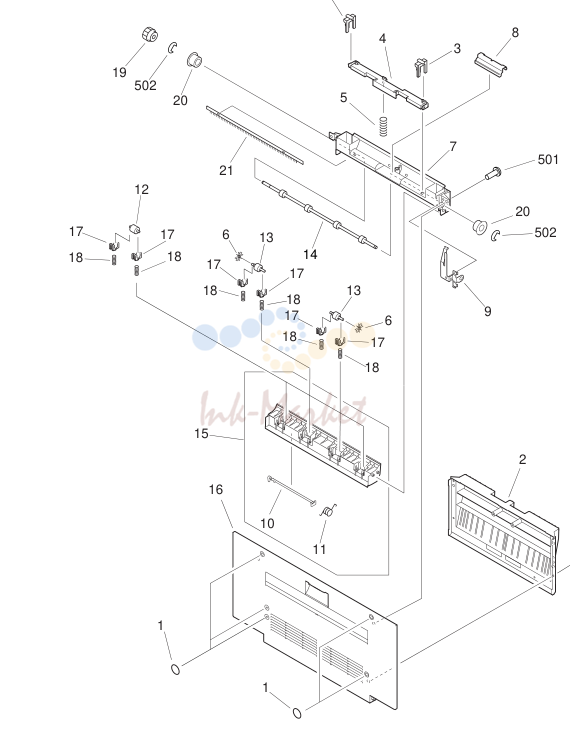

- 12. FG6-9052-000 1 VERTICAL PATH PANEL ASSEMBLY OLD

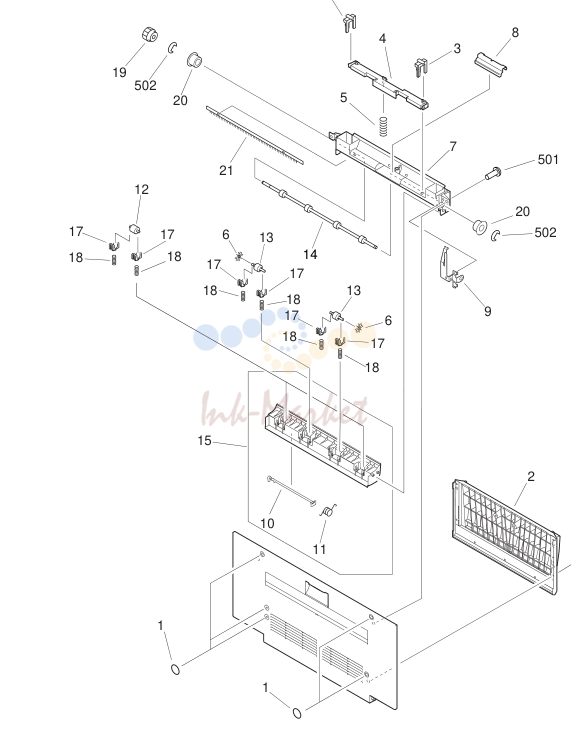

- 13. FIGURE 125A

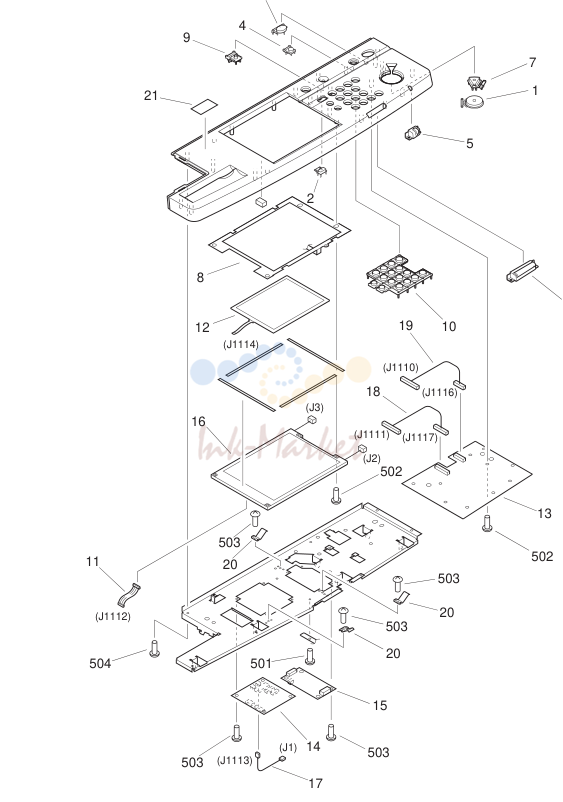

- 14. FG6-8941-030 1 CONTROL PANEL ASSEMBLY JPN

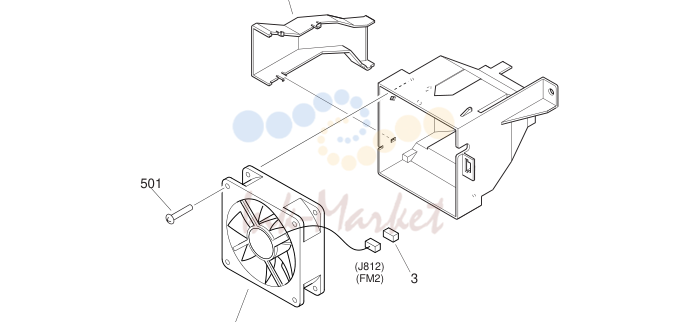

- 15. FG6-8968-000 1 FIXING EXHAUST FAN ASSEMBLY

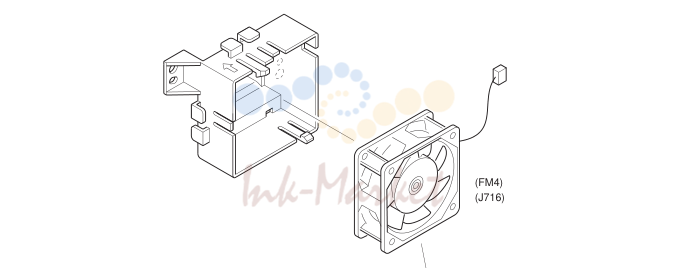

- 16. FG6-8995-000 1 CLEANING COOLING FAN ASSEMBLY

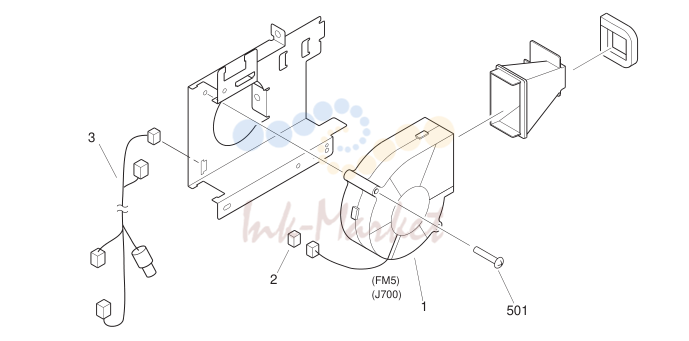

- 17. FG6-9065-000 1 DELIVERY COOLING FAN ASSEMBLY

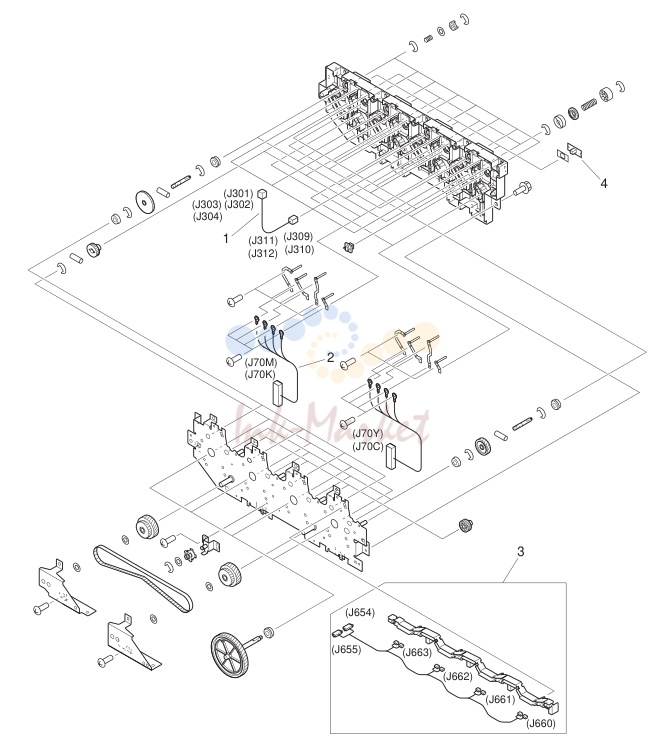

- 18. FG6-9016-000 1 MULTI FAN ASSEMBLY DUPLEX TYPE

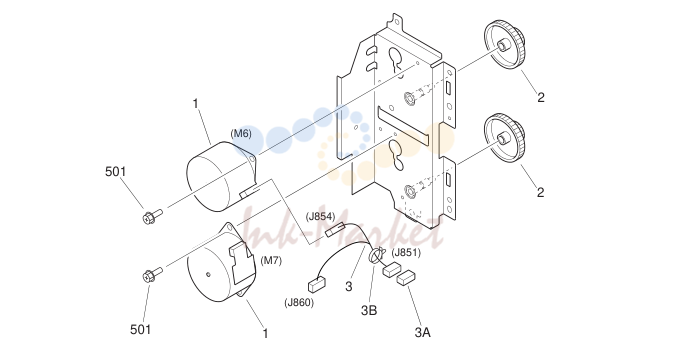

- 19. FG6-9025-000 1 PICK-UP MOTOR DRIVE ASSEMBLY

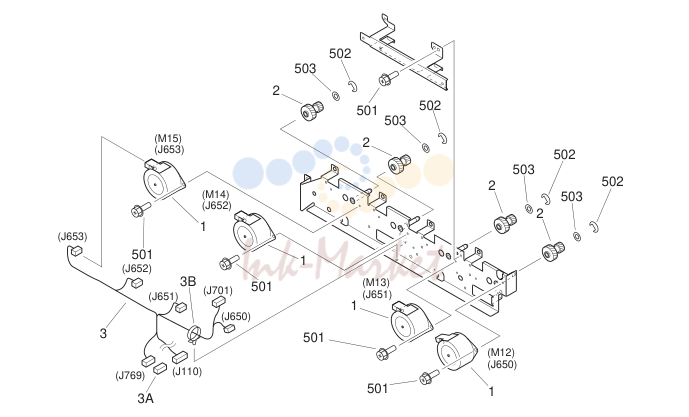

- 20. FG6-8966-030 1 DEVELOPING DRIVE ASSEMBLY

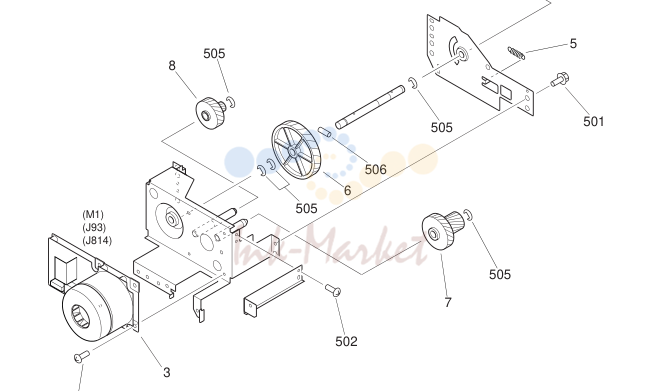

- 21. FG6-9663-030 1 ITB DRIVE ASSEMBLY

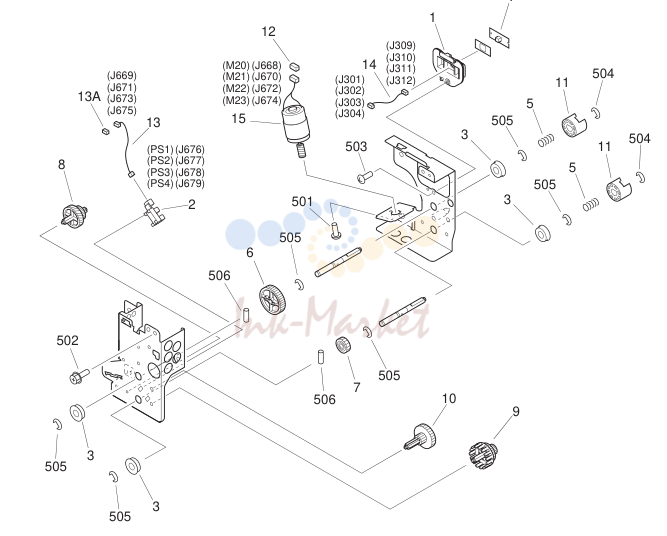

- 22. FG6-8999-000 4 TONER CARTRIDGE DRIVE ASSEMBLY
- 23. FG6-9011-040 1 FIXING DRIVE ASSEMBLY
- 24. FG6-9044-000 2 CASSETTE EXCEPT RQY,RQZ
- 25. NPN RF CASSETTE HEATER ASSEMBLY OPTION100/220/240V
- 26. FM2-8204-000 2 PAPER PICK-UP ASSEMBLY
- 27. FG6-9080-000 1 MULTI FEED ASSEMBLY PLAIN TYPESEE NOTE
- 28. FG6-9042-000 1 MULTI FEED TRAY ASSEMBLY SEE NOTE
- 29. FG6-8960-000 1 PATTERN READER ASSEMBLY
- 30. NPN RF FIXING FEEDER ASSEMBLY PLAIN TYPE
- 31. FG6-9068-000 1 FACE-UP DELIVERY ASSEMBLY PLAIN TYPE
- 32. FG6-9050-000 1 DELIVERY VERTICAL PATH ASS'Y OLD
- 33. FIGURE 351A
- 34. FG6-9058-190 1 DUPLEXING ASSEMBLY
- 35. FG6-9059-100 1 EXTERNAL DELIVERY COVER ASS'Y
- 36. FG6-9021-000 1 MULTI PAPER FEED MOUNT ASS'Y PLAIN TYPE
- 37. FG6-8962-000 4 LASER UNIT EXCEPT MSN,RQY
- 38. FG6-8989-030 1 TRANSFER CLEANING ASSEMBLY
- 39. FG6-8993-000 1 SECONDARY TRANSFER ASSEMBLY
- 40. FG6-9700-320 1 FIXING ASSEMBLY 100V
- 41. NPN RF CONTROLLER ASSEMBLY
- 42. NPN RF DC POWER SUPPLY ASSEMBLY
- 43. FG3-3011-020 1 DC CONTROLLER PCB ASSEMBLY
- 44. FG6-9674-000 1 2ND. TRANSFER H.V.T. PCB ASS'Y
1. Contents
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 100 | EXTERNAL COVERS, PANELS, ETC. .................................2-6 | ||
| 101 | MACHINE FRONT PLATE ...................................................2-10 | ||
| 102 | INTERNAL COMPONENTS 1 .............................................2-14 | ||
| 103 | INTERNAL COMPONENTS 2 .............................................2-17 | ||
| 104 | INTERNAL COMPONENTS 3 .............................................2-19 | ||
| 105 | INTERNAL COMPONENTS 4 .............................................2-22 | ||
| 106 | INTERNAL COMPONENTS 5 .............................................2-25 | ||
| 107 | MACHINE REAR PLATE 1 ..................................................2-27 | ||
| 108 | MACHINE REAR PLATE 2 ..................................................2-29 | ||
| 120 | DOOR SWITCH ASSEMBLY ...............................................2-31 | ||
| 125 | VERTICAL PATH PANEL ASSEMBLY (OLD) .....................2-32 | ||
| 130 | CONTROL PANEL ASSEMBLY ..........................................2-36 | ||
| 190 | FIXING EXHAUST FAN ASSEMBLY ..................................2-38 | ||
| 191 | CLEANING COOLING FAN ASSEMBLY ............................2-39 | ||
| 192 | MACHINE EXHAUST FAN ASSEMBLY ..............................2-40 | ||
| 193 | DELIVERY COOLING FAN ASSEMBLY .............................2-41 | ||
| 194 | MULTI FAN ASSEMBLY (DUPLEX TYPE) .........................2-42 | ||
| 251 | DRUM DRIVE ASSEMBLY ..................................................2-43 | ||
| 260 | PICK-UP MOTOR DRIVE ASSEMBLY ................................2-45 | ||
| 270 | DEVELOPING DRIVE ASSEMBLY .....................................2-46 | ||
| 271 | INTERMEDIATE TRANSFER BELT DRIVE ASSEMBLY ...2-47 | ||
| 272 | TONER CARTRIDGE DRIVE ASSEMBLY ..........................2-49 | ||
| 280 | FIXING DRIVE ASSEMBLY .................................................2-51 | ||
| 300 | CASSETTE ..........................................................................2-52 | ||
| 305 | CASSETTE HEATER ASSEMBLY (OPTION) .....................2-55 | ||
| 310 | PAPER PICK-UP ASSEMBLY .............................................2-56 | ||
| 315 | MULTI FEED ASSEMBLY ...................................................2-60 | ||
| 316 | MULTI FEED TRAY ASSEMBLY .........................................2-66 | ||
| 321 | PATTERN READER ASSEMBLY ........................................2-68 | ||
| 330 | FIXING FEEDER ASSEMBLY (PLAIN TYPE) .....................2-70 | ||
| 350 | FACE-UP DELIVERY ASSEMBLY (PLAIN TYPE) ..............2-73 | ||
| 351 | DELIVERY VERTICAL PATH ASSEMBLY (OLD) ...............2-75 | ||
| 360 | DUPLEXING ASSEMBLY (DUPLEX TYPE) ........................2-82 | ||
| 361 | EXTERNAL DELIVERY COVER ASSEMBLY (DUPLEX TYPE) 2- | ||
| 365 | MULTI PAPER FEED MOUNT ASSEMBLY ........................2-91 | ||
| 460 | LASER UNIT ........................................................................2-94 | ||
| 535 | INTERMEDIATE TRANSFER BELT ASSEMBLY ...............2-95 | ||
| 537 | TRANSFER CLEANING ASSEMBLY ..................................2-98 | ||
| 560 | SECONDARY TRANSFER ASSEMBLY .............................2-99 | ||
| 810 | FIXING ASSEMBLY ...........................................................2-101 | ||
| 900 | CONTROLLER ASSEMBLY ..............................................2-105 | ||
| 910 | DC POWER SUPPLY ASSEMBLY ....................................2-108 | ||
| 930 | DC CONTROLLER PCB ASSEMBLY ...............................2-110 | ||
| 980 | H.V. TRANSFORMER PCB ASSEMBLY ..........................2-111 | ||
| 981 | 2ND TRANSFER H.V.T. PCB ASSEMBLY .......................2-112 | ||
| 100 | EXTERNAL COVERS, PANELS, ETC...............................................................2-6 | ||
| 101 | MACHINE FRONT PLATE................................................................................2-10 | ||
| 102 | INTERNAL COMPONENTS 1..........................................................................2-14 | ||
| 103 | INTERNAL COMPONENTS 2..........................................................................2-17 | ||
| 104 | INTERNAL COMPONENTS 3..........................................................................2-19 | ||
| 105 | INTERNAL COMPONENTS 4..........................................................................2-22 | ||
| 106 | INTERNAL COMPONENTS 5..........................................................................2-25 | ||
| 107 | MACHINE REAR PLATE 1...............................................................................2-27 | ||
| 108 | MACHINE REAR PLATE 2...............................................................................2-29 | ||
| 120 | DOOR SWITCH ASSEMBLY............................................................................2-31 | ||
| 125 | VERTICAL PATH PANEL ASSEMBLY (OLD)..................................................2-32 | ||
| 130 | CONTROL PANEL ASSEMBLY.......................................................................2-36 | ||
| 190 | FIXING EXHAUST FAN ASSEMBLY...............................................................2-38 | ||
| 191 | CLEANING COOLING FAN ASSEMBLY.........................................................2-39 | ||
| 192 | MACHINE EXHAUST FAN ASSEMBLY...........................................................2-40 | ||
| 193 | DELIVERY COOLING FAN ASSEMBLY..........................................................2-41 | ||
| 194 | MULTI FAN ASSEMBLY (DUPLEX TYPE).......................................................2-42 | ||
| 251 | DRUM DRIVE ASSEMBLY...............................................................................2-43 | ||
| 260 | PICK-UP MOTOR DRIVE ASSEMBLY.............................................................2-45 | ||
| 270 | DEVELOPING DRIVE ASSEMBLY..................................................................2-46 | ||
| 271 | INTERMEDIATE TRANSFER BELT DRIVE ASSEMBLY.................................2-47 | ||
| 272 | TONER CARTRIDGE DRIVE ASSEMBLY.......................................................2-49 | ||
| 280 | FIXING DRIVE ASSEMBLY..............................................................................2-51 | ||
| 305 | CASSETTE HEATER ASSEMBLY (OPTION)..................................................2-55 | ||
| 310 | PAPER PICK-UP ASSEMBLY..........................................................................2-56 | ||
| 315 | MULTI FEED ASSEMBLY................................................................................2-60 | ||
| 316 | MULTI FEED TRAY ASSEMBLY......................................................................2-66 | ||
| 321 | PATTERN READER ASSEMBLY.....................................................................2-68 | ||
| 330 | FIXING FEEDER ASSEMBLY (PLAIN TYPE)..................................................2-70 | ||
| 350 | FACE-UP DELIVERY ASSEMBLY (PLAIN TYPE)...........................................2-73 | ||
| 351 | DELIVERY VERTICAL PATH ASSEMBLY (OLD)............................................2-75 | ||
| 360 | DUPLEXING ASSEMBLY (DUPLEX TYPE).....................................................2-82 | ||
| 361 | EXTERNAL DELIVERY COVER ASSEMBLY (DUPLEX TYPE)......................2-88 | ||
| 365 | MULTI PAPER FEED MOUNT ASSEMBLY.....................................................2-91 | ||
| 460 | LASER UNIT.....................................................................................................2-94 | ||
| 535 | INTERMEDIATE TRANSFER BELT ASSEMBLY.............................................2-95 | ||
| 537 | TRANSFER CLEANING ASSEMBLY...............................................................2-98 | ||
| 560 | SECONDARY TRANSFER ASSEMBLY...........................................................2-99 | ||
| 810 | FIXING ASSEMBLY........................................................................................2-101 | ||
| 900 | CONTROLLER ASSEMBLY...........................................................................2-105 | ||
| 910 | DC POWER SUPPLY ASSEMBLY.................................................................2-108 | ||
| 930 | DC CONTROLLER PCB ASSEMBLY............................................................2-110 | ||
| 980 | H.V. TRANSFORMER PCB ASSEMBLY........................................................2-111 | ||
| 981 | 2ND TRANSFER H.V.T. PCB ASSEMBLY.....................................................2-112 |

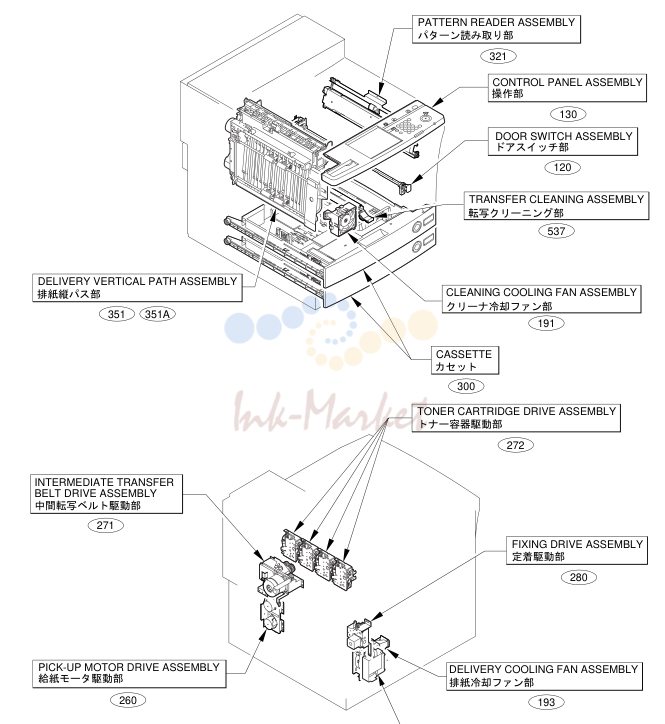

2. NPN RF EXTERNAL COVERS, PANELS, ETC.
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FB6-3443-000 запросить цену → | 1 RIGHT PANEL, LOWER | |
| 2 | FB6-3504-000 запросить цену → | 1 RIGHT PANEL, LOWER | |
| 3 | FB6-3722-000 запросить цену → | 1 PANEL, PAPER DELIVERY, SMALL | |
| 4 | FB6-3765-020 запросить цену → | 1 UPPER PANEL, | |
| 5 | FB6-3766-000 запросить цену → | 1 UPPER PANEL, | |
| 6 | FC7-9328-000 запросить цену → | 1 TRAY, FACE-DOWN | |
| 7 | FB6-3768-020 запросить цену → | 1 LEFT PANEL, UPPER | |
| 8 | FC7-1433-000 запросить цену → | 1 PANEL, SMALL, FRONT PRINTER TYPE | |
| 9 | FB6-3775-000 запросить цену → | 1 RIGHT PANEL, UPPER | |
| 10 | FB6-3776-000 запросить цену → | 1 RIGHT PANEL, MIDDLE | |
| 11 | FB6-3777-000 запросить цену → | 1 RIGHT PANEL, FRONT | |
| 12 | FB6-3778-000 запросить цену → | 1 RIGHT PANEL, REAR | |
| 13 | FB6-3785-000 запросить цену → | 1 LEFT PANEL, LOWER | |
| 14 | FB6-3834-000 запросить цену → | 1 LEFT PANEL, REAR UPPER EXCEPT S3200,V3200 | |
| 14 | FB6-4870-000 запросить цену → | 1 LEFT PANEL, REAR UPPER S3200,V3200 | |
| 15 | FB6-3835-000 запросить цену → | 1 LEFT PANEL, REAR LOWER | |
| 16 | FB6-3950-000 запросить цену → | 1 PEN, TOUCH PANEL EXCEPT S3200,V3200 | |
| 17 | FG6-8927-020 запросить цену → | 1 UPPER PANEL, LEFT | |
| 18 | FG6-8945-020 запросить цену → | 1 PANEL, FRONT | |
| 19 | FB6-3791-020 запросить цену → | 1 REAR PANEL, UPPER OLD TYPE | |
| 19 | FB6-3791-040 запросить цену → | 1 REAR PANEL, UPPER NEW TYPE | |
| 20 | FB6-3792-000 запросить цену → | 1 REAR PANEL, LOWER | |
| 21 | FG6-9012-000 запросить цену → | 1 PANEL, RACK, SMALL PRINTER TYPE | |
| 22 | FG6-9019-000 запросить цену → | 1 RIGHT DOOR ASSEMBLY | |
| 23 | FH2-5006-000 запросить цену → | 1 CABLE, GROUNDING 100V | |
| 24 | FB6-3561-000 запросить цену → | 1 TRAY, DELIVERY, 1 DUPLEX TYPE | |
| 24 | FF6-2130-000 запросить цену → | 1 TRAY, DELIVERY, | |
| 25 | FB6-3561-000 запросить цену → | 1 TRAY, DELIVERY, | |
| 26 | FB6-3562-000 запросить цену → | 1 TRAY, DELIVERY, | |
| 27 | FB5-8385-000 запросить цену → | 6 CAP, DUST-PROOF | |
| 28 | FB2-4456-000 запросить цену → | 2 SEAL | |
| 29 | XA9-0774-000 запросить цену → | 2 SCREW,RS,M4X16 | |
| 30 | FB6-3562-000 запросить цену → | 1 TRAY, DELIVERY, 2 EXCEPT S3200,V3200 | |
| 32 | FB6-3566-000 запросить цену → | 1 HOLDER, TRAY | |
| 33 | FB6-3569-020 запросить цену → | 2 SPRING, TORSION | |
| 34 | FS5-9274-020 запросить цену → | 2 SCREW,STEPPED,M5X2.5 | |
| 35 | FS7-2855-000 запросить цену → | 2 SPRING, TENSION | |
| 36 | FB6-3771-000 запросить цену → | 7 COVER, RUBBER PRINTER TYPE | |
| 37 | FC5-0166-000 запросить цену → | 5 SEAL, BLANKING PRINTER TYPE | |
| 38 | FB6-3051-000 запросить цену → | 1 PANEL, EXHAUST | |
| 39 | FB6-3105-000 запросить цену → | 1 PANEL, BREAKER | |
| 40 | FB6-3106-000 запросить цену → | 1 PANEL, ASSIST OLD TYPE | |
| 40 | FB6-6636-000 запросить цену → | 1 PANEL, ASSIST NEW TYPE | |
| 41 | FB6-3793-000 запросить цену → | 1 PANEL, BLANKING, FAX | |
| 42 | FF6-2132-000 запросить цену → | 1 DUCT, JOINT, FIXING | |
| 43 | XA9-0633-000 запросить цену → | 6 SCREW,RS W/WASHER,M4X8 | |
| 44 | FB6-3894-000 запросить цену → | 1 EMBLEM | |
| 44 | FB6-3895-000 запросить цену → | 1 EMBLEM MLF,MLU | |
| 44 | FB6-3896-000 запросить цену → | 1 EMBLEM MLV,MLG | |
| 44 | FB6-4890-000 запросить цену → | 1 EMBLEM MSK,MSL | |
| 44 | FB6-4920-000 запросить цену → | 1 EMBLEM UKF,QLZ,SLZ,TLZ,SSX | |
| 44 | FB6-4923-000 запросить цену → | 1 EMBLEM | |
| 44 | FB6-5800-000 запросить цену → | 1 EMBLEM JFM,MLG 90001-90500 | |
| 44 | FB6-6385-000 запросить цену → | 1 EMBLEM JLZ,JNP,JNQ | |
| 44 | FB6-6386-000 запросить цену → | 1 EMBLEM | |
| 44 | FB6-6387-000 запросить цену → | 1 EMBLEM JNL,JNF,JNJ,JNK,JNE | |
| 44 | FB6-6388-000 запросить цену → | 1 EMBLEM JND,JNC | |
| 44 | FB6-6389-000 запросить цену → | 1 EMBLEM JPM | |
| 45 | FB6-5450-000 запросить цену → | 1 TRAY, DOCUMENT, UPPER | |
| 46 | FB6-5451-000 запросить цену → | 1 TRAY, DOCUMENT, LOWER | |
| 47 | FS5-9161-020 запросить цену → | 2 SCREW, STEPPED, M4 | |
| 48 | FB6-3006-000 запросить цену → | 1 CAP, BLANKING | |
| 49 | FB6-3376-000 запросить цену → | 2 COVER, LATCH, RIGHT | |
| 50 | FB6-3771-000 запросить цену → | 3 COVER, RUBBER | |
| 51 | FC5-0166-000 запросить цену → | 5 SEAL, BLANKING | |
| 52 | FB6-3886-000 запросить цену → | 1 LABEL, BREAKER ON/OFF | |
| 53 | FS7-8332-000 запросить цену → | 1 LABEL, LASER WARNING | |
| 54 | XA9-0783-000 запросить цену → | 1 SCREW,RS,M4X12 | |
| 55 | FB6-2972-000 запросить цену → | 1 PLATE, MAGNET | |
| 56 | FB6-3234-000 запросить цену → | 1 SUPPORT, CABLE | |
| 501 | XB4-5300-807 запросить цену → | AR SCREW,P,M3X8 | |
| 502 | XB3-6400-800 запросить цену → | AR SCREW,RS,M4X8 | |
| 503 | XB4-5400-807 запросить цену → | AR SCREW,P,M4X8 | |
| 504 | XB4-5401-007 запросить цену → | AR SCREW,P,M4X10 | |
| 505 | XB1-2400-807 запросить цену → | AR SCREW,MACH.,TRUSS HEAD,M4X8 | |
| 507 | XB4-7300-609 запросить цену → | AR SCREW,TAPPING,TRUSS HEAD,M3X6 | |
| 508 | XD1-1108-239 запросить цену → | AR SHIM |
3. NPN RF MACHINE FRONT PLATE
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FB1-7173-000 запросить цену → | 2 PIN, HINGE | |
| 2 | FB6-2990-000 запросить цену → | 2 HINGE, FRONT PANEL | |
| 3 | FB6-3158-000 запросить цену → | 1 COVER, CLEANING FAN | |
| 4 | FB6-3195-000 запросить цену → | 1 HANDLE, DRUM UNIT | |
| 5 | FB6-3196-000 запросить цену → | 1 COVER, INTERNAL, UPPER | |
| 6 | XA9-0838-000 запросить цену → | 2 SCREW,W/WASHER,M4X16 | |
| 7 | FF6-2038-000 запросить цену → | 1 PLATE, POSITIONING | |
| 8 | FG6-9000-000 запросить цену → | 1 DRUM UNIT COVER ASSEMBLY | |
| 9 | FF6-2085-000 запросить цену → | 1 SUPPORT, LEAD CAM | |
| 10 | FG6-8991-000 запросить цену → | 1 INTERNAL COVER, LOWER | |
| 11 | FB6-3827-000 запросить цену → | 1 LABEL, ITB LOCK LEVER POSITION | |
| 12 | FB6-3828-020 запросить цену → | 1 LABEL, PROCESS HANDLE POSITION | |
| 13 | FB6-3829-000 запросить цену → | 4 LABEL, T.CRG. LEVER POSITION | |
| 14 | FB6-3830-000 запросить цену → | 1 COLOR LABEL, LEVER, YELLOW | |
| 15 | FB6-3831-000 запросить цену → | 1 COLOR LABEL, LEVER, MAGENTA | |
| 16 | FB6-3832-000 запросить цену → | 1 COLOR LABEL, LEVER, CYAN | |
| 17 | FB6-3833-000 запросить цену → | 1 COLOR LABEL, LEVER, BLACK | |
| 18 | XA9-0721-010 запросить цену → | 1 SCREW,RS,M4X10 | |
| 19 | FG6-9005-000 запросить цену → | 4 LEVER, TONER CARTRIDGE | |
| 20 | FB6-2987-000 запросить цену → | 1 LEVER, TRANSFER PRESSURE | |
| 21 | FB6-7003-000 запросить цену → | 3 SHAFT, HINGE | |
| 22 | FB6-3199-000 запросить цену → | 4 PLATE, CONTACT | |
| 23 | FB6-3202-000 запросить цену → | 4 BUSHING | |
| 24 | FB6-3203-000 запросить цену → | 1 CAM, LEAD | |
| 25 | FB6-3205-000 запросить цену → | 1 PLATE, GROUNDING | |
| 26 | FB6-3207-000 запросить цену → | 3 RING, HINGE SHAFT STOP | |
| 27 | FB6-3819-020 запросить цену → | 1 LABEL, COLOR, YELLOW | |
| 28 | FB6-3820-020 запросить цену → | 1 LABEL, COLOR, YELLOW/MAGENTA | |
| 29 | FB6-3821-020 запросить цену → | 1 LABEL, COLOR, MAGENTA/CYAN | |
| 30 | FB6-3822-020 запросить цену → | 1 LABEL, COLOR, CYAN/BLACK | |
| 31 | FF6-2099-000 запросить цену → | 4 PIN, THRUST | |
| 32 | FF6-2110-000 запросить цену → | 1 GUIDE, DRUM UNIT DOOR | |
| 33 | FS5-6949-000 запросить цену → | 4 SPACER | |
| 34 | FS5-9754-020 запросить цену → | 4 SCREW,MACH.,C.S. HEAD,M3X4.5 | |
| 35 | FS7-2826-000 запросить цену → | 4 SPRING, COMPRESSION | |
| 36 | FU3-0308-000 запросить цену → | 1 GEAR, 44T | |
| 37 | FU3-0309-000 запросить цену → | 1 GEAR, 22T | |
| 38 | XZ9-0585-000 запросить цену → | 2 MAGNET CATCH | |
| 40 | FB6-2988-000 запросить цену → | 3 PLATE, LEVER REINFORCEMENT | |
| 41 | FG6-8992-030 запросить цену → | 1 BOTTLE, WASTE TONER | |
| 42 | FB6-3631-000 запросить цену → | 1 LINK, SOLENOID | |
| 43 | FH6-5088-000 запросить цену → | 1 SOLENOID SL2, J707 | |
| 44 | FS7-2833-000 запросить цену → | 1 SPRING, TENSION | |
| 45 | FB6-3282-000 запросить цену → | 1 BUTTON, CLEANING | |
| 46 | FB6-3283-000 запросить цену → | 1 HOLDER, CLEANING BUTTON | |
| 47 | FS7-2849-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 48 | FB6-3194-000 запросить цену → | 1 COVER, DRUM UNIT DOOR | |
| 49 | FS7-8332-000 запросить цену → | 1 LABEL, LASER WARNING | |
| 50 | FB6-2995-000 запросить цену → | 1 MOUNT, CONTROL PANEL | |
| 501 | XB4-5300-807 запросить цену → | AR SCREW,P,M3X8 | |
| 502 | XB2-8300-807 запросить цену → | AR SCREW,W/WASHER,M3X8 | |
| 503 | XB3-6300-600 запросить цену → | AR SCREW,RS,M3X6 | |
| 505 | XB2-8301-009 запросить цену → | AR SCREW,W/WASHER,M3X10 | |
| 506 | XB1-2300-407 запросить цену → | AR SCREW,MACH.,TRUSS HEAD,M3X4 | |
| 507 | XD3-1300-102 запросить цену → | AR PIN,SPRING | |
| 509 | XB3-6400-800 запросить цену → | AR SCREW,RS,M4X8 |
4. NPN RF INTERNAL COMPONENTS 1
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FB6-2992-000 запросить цену → | 1 PLATE, GROUNDING | |
| 2 | FB6-3442-000 запросить цену → | 1 HANDLE, FRONT | |
| 3 | XH9-0059-000 запросить цену → | 2 FOOT, RUBBER | |
| 4 | FB6-5060-000 запросить цену → | 1 PANEL, HEATER PCB | |
| 5 | XG9-0476-000 запросить цену → | 2 BUSHING | |
| 6 | XG9-0177-000 запросить цену → | 2 BEARING, BALL | |
| 7 | FB6-3963-000 запросить цену → | 2 SHAFT, ROLLER | |
| 8 | FB6-3962-000 запросить цену → | 2 SUPPORT, ROLLER, LOWER | |
| 9 | FB6-3961-000 запросить цену → | 2 SUPPORT, ROLLER, UPPER | |
| 10 | FB6-3507-000 запросить цену → | 4 BLOCK, SWING | |
| 11 | FG3-2348-000 запросить цену → | 2 CABLE, CASSETTE SIZE SENSOR J807,808J809,810 | |
| 12 | WC2-5332-000 запросить цену → | 2 SWITCH, CASSETTE SIZE SW2,3 J810,809 | |
| 13 | FS7-2808-000 запросить цену → | 2 SPRING, COMPRESSION | |
| 14 | FS7-2807-000 запросить цену → | 2 SPRING, COMPRESSION | |
| 15 | FB6-3494-000 запросить цену → | 2 HOLDER, SWITCH, | |
| 16 | FB6-3493-000 запросить цену → | 2 HOLDER, SWITCH, | |
| 17 | FB6-3492-000 запросить цену → | 2 HOLDER, SWITCH, | |
| 18 | FG3-2347-000 запросить цену → | 1 CABLE, LEFT LOWER CROSSMEMBER J801,807,808 | |
| 19 | FF6-2063-000 запросить цену → | 2 PLATE, SIDE REGIST. ADJUSTMENT | |
| 22 | FB5-8385-000 запросить цену → | 4 CAP, DUST-PROOF | |
| 23 | FB6-2986-000 запросить цену → | 2 CAM, LOCK | |
| 24 | FB6-2985-000 запросить цену → | 1 SHAFT, SWING | |
| 25 | FS7-2865-000 запросить цену → | 1 SPRING, TORSION | |
| 26 | FG9-3986-000 запросить цену → | 1 CONNECTOR, SHORT OLDJ1125 | |
| 26 | VS1-7173-003 запросить цену → | 1 CONNECTOR, SNAP TIGHT NEWJ1125 | |
| 27 | FB6-3497-000 запросить цену → | 1 RAIL, LEFT | |
| 28 | FB6-3495-000 запросить цену → | 1 RAIL, RIGHT | |
| 501 | XD2-1100-802 запросить цену → | AR RING,E | |
| 502 | XB3-6400-800 запросить цену → | AR SCREW,RS,M4X8 | |
| 503 | XD1-1106-222 запросить цену → | AR SHIM | |
| 504 | XB3-6300-600 запросить цену → | AR SCREW,RS,M3X6 | |
| 508 | XB2-8401-607 запросить цену → | AR SCREW,W/WASHER,M4X16 | |
| 511 | XB1-2400-407 запросить цену → | AR SCREW,MACH.,TRUSS HEAD,M4X4 |
5. NPN RF INTERNAL COMPONENTS 2
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FB6-2991-000 запросить цену → | 1 RAIL, TRANSFER, FRONT | |
| 3 | FB6-3288-000 запросить цену → | 1 BLOCK, REG. SENSOR POSITION, R | |
| 4 | FB6-3289-000 запросить цену → | 1 SPRING, TORSION | |
| 5 | FB6-3371-000 запросить цену → | 1 SHAFT, POSITIONING | |
| 6 | FG3-2319-000 запросить цену → | 1 CABLE, ENVIRONMENT SENSOR J953,961 | |
| 7 | FH7-7602-020 запросить цену → | 1 ENVIRONMENT SENSOR UNIT EV1 J961 | |
| 8 | FF6-2047-000 запросить цену → | 1 PLATE, OPEN/CLOSE PIN | |
| 9 | FB6-2960-000 запросить цену → | 1 SPRING, TORSION | |
| 10 | FB6-2961-000 запросить цену → | 1 ARM, PRESSURE, FRONT | |
| 11 | FC8-3770-000 запросить цену → | 2 LEVER, LOCK | |
| 12 | FB6-2968-000 запросить цену → | 2 CAM, SWING | |
| 13 | FF6-2016-000 запросить цену → | 1 SUPPORT, SWING SHAFT, FRONT | |
| 14 | FS7-2785-000 запросить цену → | 2 SPRING, TENSION | |
| 15 | FB6-2964-000 запросить цену → | 1 SPRING, TORSION | |
| 17 | FB6-2967-000 запросить цену → | 1 ARM, PRESSURE, REAR | |
| 19 | FF6-2017-000 запросить цену → | 1 SUPPORT, SWING SHAFT, REAR | |
| 21 | FB6-3278-000 запросить цену → | 1 CAM, CLEANING, | |
| 22 | FB6-3279-000 запросить цену → | 1 CAM, CLEANING, | |
| 23 | FB6-3280-000 запросить цену → | 1 SHAFT, CLEANING CAM | |
| 24 | FB6-3281-000 запросить цену → | 1 SPRING, LEAF | |
| 25 | FB6-3277-000 запросить цену → | 1 BLOCK, REG. SENSOR POSITION, F | |
| 26 | FB6-3172-000 запросить цену → | 1 RAIL, DRUM UNIT | |
| 27 | FB6-3285-000 запросить цену → | 1 COVER, ENVIRONMENT SENSOR | |
| 501 | XD2-1100-502 запросить цену → | AR RING,E | |
| 502 | XD2-1100-642 запросить цену → | AR RING,E | |
| 505 | XB4-5300-807 запросить цену → | AR SCREW,P,M3X8 | |
| 506 | XB6-7300-807 запросить цену → | AR SCREW,TP,M3X8 | |
| 507 | XB6-7300-407 запросить цену → | AR SCREW,TP,M3X4 | |
| 508 | XB3-6400-800 запросить цену → | AR SCREW,RS,M4X8 |
6. NPN RF INTERNAL COMPONENTS 3
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FB6-6641-000 запросить цену → | 1 RAIL, MAGENTA | |
| 2 | FB6-3188-000 запросить цену → | 1 RAIL, CYAN | |
| 3 | FB6-3189-000 запросить цену → | 1 RAIL, BLACK | |
| 4 | FF6-2107-000 запросить цену → | 1 DUCT, T. CARTRIDGE SIDE PLATE | |
| 5 | FF6-2039-000 запросить цену → | 1 PLATE, POSITIONING, LEFT | |
| 6 | FB6-3800-000 запросить цену → | 1 PLATE, DUCT SEPARATION | |
| 7 | FB6-3801-000 запросить цену → | 1 SEAL, DUCT, | |
| 8 | FB6-3807-000 запросить цену → | 1 SEAL, DUCT, | |
| 9 | FF6-2106-000 запросить цену → | 1 DUCT, DRUM UNIT | |
| 10 | FA3-8727-000 запросить цену → | 2 RING, RETAINING | |
| 11 | FB6-3116-000 запросить цену → | 1 SEAL, DUCT, UPPER | |
| 12 | FB6-3117-020 запросить цену → | 1 FEEDSCREW | |
| 13 | FB6-3118-000 запросить цену → | 1 SHEET | |
| 14 | FB6-3119-000 запросить цену → | 1 CASE, FEEDSCREW | |
| 15 | FB6-3120-000 запросить цену → | 1 SHUTTER, CLEANING | |
| 16 | FB6-3152-000 запросить цену → | 1 GUIDE | |
| 17 | FF6-2033-000 запросить цену → | 1 RAIL, CLEANING SUPPORT | |
| 18 | FS6-1060-000 запросить цену → | 1 BUSHING | |
| 19 | FS7-0579-000 запросить цену → | 1 GEAR, 25T | |
| 20 | FB6-3190-000 запросить цену → | 4 BLOCK, TONER CARTRIDGE LEVER | |
| 21 | FS7-2842-000 запросить цену → | 2 SPRING, COMPRESSION | |
| 22 | FS7-2843-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 23 | FU3-0343-000 запросить цену → | 1 GEAR, 28T/28T | |
| 24 | FB6-3172-000 запросить цену → | 4 RAIL, DRUM UNIT | |
| 25 | FB6-3173-000 запросить цену → | 4 PLATE, TONER CARTRIDGE LOCK | |
| 26 | FB6-3175-000 запросить цену → | 8 RAIL, TONER CARTRIDGE | |
| 31 | FB6-3192-000 запросить цену → | 4 SHAFT, TONER CARTRIDGE LEVER | |
| 32 | FB6-3193-000 запросить цену → | 4 BAR, SLIDE | |
| 33 | FU3-0345-000 запросить цену → | 4 GEAR, 32T | |
| 34 | FM1-0431-000 запросить цену → | 1 SCREW UNIT, ITB CLEANER | |
| 501 | XB4-5300-607 запросить цену → | AR SCREW,P,M3X6 | |
| 502 | XB1-2300-607 запросить цену → | AR SCREW,MACH.,TRUSS HEAD,M3X6 | |
| 503 | XB3-6300-805 запросить цену → | AR SCREW,RS,M3X8 | |
| 505 | XB6-7300-407 запросить цену → | AR SCREW,TP,M3X4 | |
| 507 | XD2-1100-502 запросить цену → | AR RING,E | |
| 508 | XB3-6400-800 запросить цену → | AR SCREW,RS,M4X8 | |
| 509 | XB1-2300-507 запросить цену → | AR SCREW,MACH.,TRUSS HEAD,M3X5 |
7. NPN RF INTERNAL COMPONENTS 4
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FB6-3261-000 запросить цену → | 4 PLATE, SCANNER ADJUSTMENT | |
| 2 | FB6-3262-000 запросить цену → | 3 COVER, LASER, | |
| 3 | FB6-3263-000 запросить цену → | 1 COVER, LASER, | |
| 4 | FF2-5915-000 запросить цену → | 1 KEY, SWITCH | |
| 5 | FG3-3004-020 запросить цену → | 1 CABLE, KEY SWITCH J537 | |
| 6 | FG3-2346-000 запросить цену → | 1 CABLE, DRAWER J750,755 | |
| 7 | FS7-2796-000 запросить цену → | 2 SPRING, COMPRESSION | |
| 8 | FS5-9758-020 запросить цену → | 2 SCREW,STEPPED,M3 | |
| 9 | FB6-3143-030 запросить цену → | 1 FLAG, FIXING/FEEDER SENSOR | |
| 10 | FB6-3145-000 запросить цену → | 1 COVER, DRAWER CONNECTOR | |
| 11 | FF6-2034-000 запросить цену → | 1 DUCT, CLEANING | |
| 12 | FB6-3366-000 запросить цену → | 1 MOUNT, DRAWER CABLE | |
| 13 | FB6-3839-000 запросить цену → | 1 SEAL, DUCT | |
| 14 | FK2-0149-000 запросить цену → | 1 PHOTO-INTERRUPTER PS5 J709 | |
| 15 | FS5-9760-020 запросить цену → | 1 SCREW,RS STEPPED,M3 | |
| 16 | FS7-2848-000 запросить цену → | 2 SPRING, COMPRESSION | |
| 17 | FS7-2853-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 18 | RH7-6037-000 запросить цену → | 2 SWITCH, INTERLOCK MSW5,6 | |
| 19 | FG3-2309-000 запросить цену → | 1 CABLE, FIXING CROSSMEMBER J562,702,707-709,716 | |
| 20 | FG3-2310-000 запросить цену → | 1 CABLE, FIXING DRAWER J95,96,800,802 | |
| 21 | FG3-2352-000 запросить цену → | 1 CABLE, SCANNER, YELLOW J114,608 | |
| 22 | FG3-2353-000 запросить цену → | 1 CABLE, SCANNER, MAGENTA J116,612 | |
| 23 | FG3-2354-000 запросить цену → | 1 CABLE, SCANNER, CYAN J118,616 | |
| 24 | FG3-2364-000 запросить цену → | 1 CABLE, SCANNER, BLACK J120,620 | |
| 25 | VS1-7173-006 запросить цену → | 1 CONNECTOR, SNAP TIGHT J952 | |
| 26 | FG3-3005-020 запросить цену → | 1 CABLE, CONTROLLER J510,511,537,1123 | |
| 27 | VS1-7173-014 запросить цену → | 1 CONNECTOR, SNAP TIGHT J951 | |
| 28 | VS1-7177-002 запросить цену → | 3 CONNECTOR, SNAP TIGHT J537,707 | |
| 29 | WT2-5565-000 запросить цену → | 5 CLAMP, CABLE | |
| 501 | XB3-6400-800 запросить цену → | AR SCREW,RS,M4X8 | |
| 502 | XB1-2400-607 запросить цену → | AR SCREW,MACH.,TRUSS HEAD,M4X6 | |
| 503 | XB2-4231-207 запросить цену → | 4 SCREW,W/WASHER,M2.3X12 | |
| 504 | XB2-8400-807 запросить цену → | AR SCREW,W/WASHER,M4X8 | |
| 506 | XD1-1104-135 запросить цену → | AR SHIM | |
| 507 | XD2-1100-242 запросить цену → | AR RING,E | |
| 510 | XB4-6260-807 запросить цену → | AR SCREW,TAPPING,PAN HEAD,M2.6X8 | |
| 511 | XB2-8301-009 запросить цену → | AR SCREW,W/WASHER,M3X10 |
8. NPN RF INTERNAL COMPONENTS 5
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FB6-3679-000 запросить цену → | 2 BLOCK, FIXING/FEEDER STOP | |
| 2 | FB6-3933-000 запросить цену → | 1 ARM, CLICK, REAR | |
| 3 | FB6-3232-000 запросить цену → | 1 PLATE, STOP | |
| 4 | FB6-3932-000 запросить цену → | 1 ARM, CLICK, FRONT | |
| 5 | FB6-3316-000 запросить цену → | 1 PLATE, REGISTRATION STOP | |
| 6 | FB6-3526-000 запросить цену → | 1 LABEL, SIZE, MANUAL FEED | |
| 6 | FB6-3527-000 запросить цену → | 1 LABEL, SIZE, MANUAL FEED US | |
| 6 | FB6-3528-000 запросить цену → | 1 LABEL, SIZE, MANUAL FEED EURO | |
| 6 | FB6-3529-000 запросить цену → | 1 LABEL, SIZE, MANUAL FEED GENE | |
| 6 | FB6-4867-000 запросить цену → | 1 LABEL, SIZE, MANUAL FEED JPNS3200,V3200 | |
| 7 | FS7-2847-000 запросить цену → | 2 SPRING, TENSION | |
| 8 | FB6-3689-000 запросить цену → | 2 BUSHING, SLIDE SHAFT | |
| 9 | FB6-3693-000 запросить цену → | 1 BRACKET, FIXING | |
| 10 | FF6-2141-000 запросить цену → | 1 PANEL, DELIVERY, INTERNAL | |
| 11 | RB1-6484-000 запросить цену → | 1 STOPPER, OPEN/CLOSE | |
| 12 | FG3-2299-000 запросить цену → | 1 CABLE, DUPLEXING CONNECT | |
| 13 | VS1-6318-009 запросить цену → | 1 CONNECTOR, SNAP TIGHT J701 | |
| 14 | VS1-7173-012 запросить цену → | 1 CONNECTOR, SNAP TIGHT J703 | |
| 15 | FB6-4868-000 запросить цену → | 1 LABEL, POSTCARD SET S3200,V3200 | |
| 16 | FB6-4869-000 запросить цену → | 1 GUIDE, SIZE FIXING S3200,V3200 | |
| 17 | FB6-3887-000 запросить цену → | 2 CLIP DUPLEX TYPE | |
| 502 | XB3-6300-805 запросить цену → | AR SCREW,RS,M3X8 | |
| 504 | XB3-6400-800 запросить цену → | AR SCREW,RS,M4X8 | |
| 505 | XA9-1401-000 запросить цену → | 2 SCREW,P,M3X10 DUPLEX TYPE | |
| 505 | XB3-6300-805 запросить цену → | AR SCREW,RS,M3X8 PLAIN TYPE |
9. NPN RF MACHINE REAR PLATE 1
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FB6-3440-000 запросить цену → | 1 HANDLE, REAR | |
| 2 | FG6-8956-000 запросить цену → | 1 DUCT, ELECTRICAL EXHAUST | |
| 3 | FG3-2345-000 запросить цену → | 1 MEMORY PCB ASSEMBLY | |
| 4 | FK2-0149-000 запросить цену → | 1 PHOTO-INTERRUPTER PS28 J768 | |
| 5 | FG3-2383-020 запросить цену → | 1 CABLE, REGIST. MULTI SENSOR J720,768 | |
| 6 | FG6-9015-000 запросить цену → | 1 DOUBLE SWITCH PCB ASSEMBLY | |
| 7 | FH7-6357-020 запросить цену → | 1 SWITCH, MAIN SW1 | |
| 8 | FG3-2366-000 запросить цену → | 1 CABLE, MAIN SWITCH J10 | |
| 9 | XA9-1030-000 запросить цену → | AR SCREW, RS, M4X12 | |
| 501 | XB2-4300-607 запросить цену → | AR SCREW,W/WASHER,M3X6 | |
| 502 | XB3-6300-805 запросить цену → | AR SCREW,RS,M3X8 | |
| 503 | XB1-2400-607 запросить цену → | AR SCREW,MACH.,TRUSS HEAD,M4X6 | |
| 504 | XB3-6400-800 запросить цену → | AR SCREW,RS,M4X8 |
10. NPN RF MACHINE REAR PLATE 2
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FB6-3109-000 запросить цену → | 1 SUPPORT, LOWER PANEL | |
| 2 | FF6-2100-000 запросить цену → | 1 SUPPORT, RAIL ROTATING | |
| 3 | FG6-8946-000 запросить цену → | 1 CABLE, TRANSFER H.V. TERMINAL J83 | |
| 4 | FH2-6552-000 запросить цену → | 1 COVER, CONNECTOR | |
| 5 | FB6-3137-000 запросить цену → | 1 BLOCK, DISPATCHING | |
| 6 | FB6-3138-000 запросить цену → | 1 PLATE, HV CONTACT, | |
| 7 | FB6-3156-000 запросить цену → | 1 PLATE, GROUNDING, | |
| 8 | FH2-7114-010 запросить цену → | 1 CABLE, SECONDARY TRANSFER HV | |
| 9 | FG3-2350-000 запросить цену → | 1 CABLE, READER LATTICE J561,565 | |
| 10 | FG3-2351-020 запросить цену → | 1 CABLE, C. PEDESTAL LATTICE J558,950,962,963 | |
| 11 | FG6-9665-000 запросить цену → | 1 DUPLEXING DRIVER PCB ASSEMBLY DUPLEX TYPE | |
| 12 | XA9-0782-000 запросить цену → | 1 SCREW, M4X8 | |
| 13 | FH2-5824-000 запросить цену → | 1 COVER, CONNECTOR, 1 PRINTER TYPE | |
| 14 | FG3-2390-000 запросить цену → | 1 CABLE, DC CONTROLLER MOUNT J111,769 | |
| 501 | XB3-6400-800 запросить цену → | AR SCREW,RS,M4X8 | |
| 502 | XB2-8300-607 запросить цену → | AR SCREW,W/WASHER,M3X6 | |
| 503 | XB1-2300-807 запросить цену → | AR SCREW,MACH.,TRUSS HEAD,M3X8 | |
| 504 | XB1-2400-607 запросить цену → | AR SCREW,MACH.,TRUSS HEAD,M4X6 | |
| 505 | XD1-3100-407 запросить цену → | AR WASHER,SPRING | |
| 506 | XB2-8300-807 запросить цену → | AR SCREW,W/WASHER,M3X8 |
11. FG6-9013-000 1 DOOR SWITCH ASSEMBLY
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FB4-3064-000 запросить цену → | 1 BLOCK, SHAFT PRESSURE | |
| 2 | FB4-3066-000 запросить цену → | 1 HOLDER, DOOR SWITCH, FRONT | |
| 3 | FB6-3216-000 запросить цену → | 1 HOLDER, DOOR SWITCH SHAFT | |
| 4 | FB6-3218-000 запросить цену → | 1 BLOCK, SWITCH PUSH | |
| 5 | FK2-0149-000 запросить цену → | 1 PHOTO-INTERRUPTER PS23 J811 | |
| 6 | FS1-9010-020 запросить цену → | 1 SCREW,STEPPED,M3X2.2 | |
| 7 | FS6-2785-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 8 | FS7-2854-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 9 | FG6-9015-000 запросить цену → | 1 DOUBLE SWITCH PCB ASSEMBLY MSW1,2 | |
| 501 | XB3-6300-805 запросить цену → | AR SCREW,RS,M3X8 |
12. FG6-9052-000 1 VERTICAL PATH PANEL ASSEMBLY OLD
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FC5-0166-000 запросить цену → | 5 SEAL, BLANKING | |
| 2 | FB6-3557-000 запросить цену → | 1 GUIDE, VERTICAL PATH RIB | |
| 3 | FB6-3866-000 запросить цену → | 2 PIN, LATCH | |
| 4 | FB6-3867-000 запросить цену → | 1 LEVER, COVER | |
| 5 | RB1-6486-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 6 | FB6-6645-000 запросить цену → | 2 FIN, DELIVERY | |
| 7 | FB6-3547-000 запросить цену → | 1 GUIDE, VERTICAL PATH DELIVERY | |
| 8 | FB6-4919-000 запросить цену → | 1 GUIDE, SPACER | |
| 9 | FB6-3551-020 запросить цену → | 1 PLATE, GROUNDING | |
| 10 | FB6-3552-000 запросить цену → | 1 FLAG, V. PATH DELIVERY SENSOR | |
| 11 | FB6-3553-000 запросить цену → | 1 SPRING, TORSION | |
| 12 | FB6-3554-000 запросить цену → | 2 ROLLER, DELIVERY, | |
| 13 | FB6-3555-000 запросить цену → | 2 ROLLER, DELIVERY, | |
| 14 | FB6-3876-000 запросить цену → | 1 ROLLER, VERTICAL PATH DELIVERY | |
| 15 | FM1-0420-000 запросить цену → | 1 GUIDE UNIT,V.PATH DELIV.LOWER | |
| 16 | FB6-3546-000 запросить цену → | 1 PANEL, VERTICAL PATH | |
| 17 | FS6-1059-000 запросить цену → | 8 BUSHING | |
| 18 | FS7-2834-000 запросить цену → | 8 SPRING, COMPRESSION | |
| 19 | FU3-0325-000 запросить цену → | 1 GEAR, 17T | |
| 20 | RS5-1101-000 запросить цену → | 2 BUSHING, CONDUCTIVE | |
| 21 | RB1-6666-000 запросить цену → | 1 ELIMINATOR, STATIC CHARGE | |
| 501 | XB4-5300-807 запросить цену → | AR SCREW,P,M3X8 | |
| 502 | XD2-1100-502 запросить цену → | AR RING,E |
13. FIGURE 125A
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FC5-0166-000 запросить цену → | 5 SEAL, BLANKING | |
| 2 | FB6-5793-000 запросить цену → | 1 GUIDE, VERTICAL PATH RIB | |
| 3 | FB6-3866-000 запросить цену → | 2 PIN, LATCH | |
| 4 | FB6-3867-000 запросить цену → | 1 LEVER, COVER | |
| 5 | RB1-6486-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 6 | FB6-6645-000 запросить цену → | 2 FIN, DELIVERY | |
| 7 | FB6-3547-000 запросить цену → | 1 GUIDE, VERTICAL PATH DELIVERY | |
| 8 | FB6-4919-000 запросить цену → | 1 GUIDE, SPACER | |
| 9 | FB6-3551-020 запросить цену → | 1 PLATE, GROUNDING | |
| 10 | FB6-3552-000 запросить цену → | 1 FLAG, V. PATH DELIVERY SENSOR | |
| 11 | FB6-3553-000 запросить цену → | 1 SPRING, TORSION | |
| 12 | FB6-3554-000 запросить цену → | 2 ROLLER, DELIVERY, | |
| 13 | FB6-3555-000 запросить цену → | 2 ROLLER, DELIVERY, | |
| 14 | FB6-3876-000 запросить цену → | 1 ROLLER, VERTICAL PATH DELIVERY | |
| 15 | FM1-0421-000 запросить цену → | 1 GUIDE UNIT,V.PATH DELIV.LOWER | |
| 17 | FS6-1059-000 запросить цену → | 8 BUSHING | |
| 18 | FS7-2834-000 запросить цену → | 8 SPRING, COMPRESSION | |
| 19 | FU3-0325-000 запросить цену → | 1 GEAR, 17T | |
| 20 | RS5-1101-000 запросить цену → | 2 BUSHING, CONDUCTIVE | |
| 21 | RB1-6666-000 запросить цену → | 1 ELIMINATOR, STATIC CHARGE | |
| 501 | XB4-5300-807 запросить цену → | AR SCREW,P,M3X8 | |
| 502 | XD2-1100-502 запросить цену → | AR RING,E |
14. FG6-8941-030 1 CONTROL PANEL ASSEMBLY JPN
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FB5-2172-000 запросить цену → | 1 KEY TOP, START | |
| 2 | FB5-3698-010 запросить цену → | 1 KEY TOP, RESET | |
| 3 | FB5-3699-000 запросить цену → | 1 KEY TOP, POWER SUPPLY | |
| 4 | FB5-3728-000 запросить цену → | 1 KEY TOP, ENERGY SAVE | |
| 5 | FB6-3944-000 запросить цену → | 1 WINDOW, LAMP | |
| 6 | FB6-3945-000 запросить цену → | 1 WINDOW, LAMP | |
| 7 | FB6-3946-000 запросить цену → | 1 KEY TOP, STOP | |
| 8 | FB6-3947-000 запросить цену → | 1 SHEET, ELECTROSTATIC | |
| 9 | FB6-3951-000 запросить цену → | 1 KEY TOP, COUNTER | |
| 10 | FB6-3949-000 запросить цену → | 1 KEY TOP, NUMBERS | |
| 11 | FH2-7037-000 запросить цену → | 1 CABLE, FLAT J1112 | |
| 12 | FK2-0246-000 запросить цену → | 1 ANALOG TOUCH PANEL UNIT J1114 | |
| 13 | FG3-2357-000 запросить цену → | 1 CONTROL PANEL KEY PCB ASSEMBLY | |
| 14 | FG6-8938-000 запросить цену → | 1 CONTROL PANEL CPU PCB ASSEMBLY | |
| 15 | FG6-8939-000 запросить цену → | 1 C. PANEL INVERTER PCB ASSEMBLY | |
| 16 | FG6-8936-000 запросить цену → | 1 LCD CONTROL PANEL UNIT J2,3 | |
| 17 | FG6-9164-000 запросить цену → | 1 CABLE, C. PANEL INVERTER J1,1113 | |
| 18 | FG6-9165-000 запросить цену → | 1 CABLE, C. PANEL KEY, A J1111,1117 | |
| 19 | FG6-9166-000 запросить цену → | 1 CABLE, C. PANEL KEY, B J1110,1116 | |
| 20 | FB6-3953-000 запросить цену → | 3 PLATE, GROUNDING | |
| 21 | FB6-6213-000 запросить цену → | 1 LABEL, PAPER SET CAUTION | |
| 501 | XB2-8300-607 запросить цену → | AR SCREW,W/WASHER,M3X6 | |
| 502 | XB4-5300-807 запросить цену → | AR SCREW,P,M3X8 | |
| 503 | XB1-2300-607 запросить цену → | AR SCREW,MACH.,TRUSS HEAD,M3X6 | |
| 504 | XB4-5301-007 запросить цену → | AR SCREW,P,M3X10 |
15. FG6-8968-000 1 FIXING EXHAUST FAN ASSEMBLY
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FB6-3167-000 запросить цену → | 1 DUCT, FIXING EXHAUST FAN | |
| 2 | FH6-1980-020 запросить цену → | 1 FAN FM2 J812 | |
| 3 | VS1-7177-003 запросить цену → | 1 CONNECTOR, SNAP TIGHT J812 | |
| 501 | XB4-5403-507 запросить цену → | AR SCREW,P,M4X35 |
16. FG6-8995-000 1 CLEANING COOLING FAN ASSEMBLY
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FB6-3797-000 запросить цену → | 1 DUCT, JOINT | |
| 2 | FH6-1979-030 запросить цену → | 1 FAN FM3 J820 | |
| 501 | XB4-5403-007 запросить цену → | AR SCREW, P M4X30 |
17. FG6-9065-000 1 DELIVERY COOLING FAN ASSEMBLY
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FH6-1982-000 запросить цену → | 1 FAN FM5 J700 | |
| 2 | VS1-7177-003 запросить цену → | 1 CONNECTOR, SNAP TIGHT J700 | |
| 3 | FG3-3973-000 запросить цену → | 1 CABLE, DELIVERY COOLING FAN SEE NOTE | |
| 501 | XB1-2404-007 запросить цену → | AR SCREW,MACH.,TRUSS HEAD,M4X40 |
18. FG6-9016-000 1 MULTI FAN ASSEMBLY DUPLEX TYPE
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FG3-2372-020 запросить цену → | 4 CABLE, CONNECTING J301-304,309-312 | |
| 2 | FG3-2392-000 запросить цену → | 2 CABLE, HIGH VOLTAGE J70M,K | |
| 3 | FG6-8981-000 запросить цену → | 1 CABLE, ATR J654,655,660-663 | |
| 4 | RG5-5469-000 запросить цену → | 4 CONNECTING PCB ASSEMBLY |
19. FG6-9025-000 1 PICK-UP MOTOR DRIVE ASSEMBLY
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FK2-0155-000 запросить цену → | 2 MOTOR, STEPPING M6,7 J854,860 | |
| 2 | FU3-0285-000 запросить цену → | 2 GEAR, 80T/16T | |
| 3 | FG3-2380-020 запросить цену → | 1 CABLE, PAPER PICK-UP DRIVE J851,854,860 | |
| 501 | XB3-6300-600 запросить цену → | AR SCREW,RS,M3X6 |
20. FG6-8966-030 1 DEVELOPING DRIVE ASSEMBLY
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FH6-1973-020 запросить цену → | 4 MOTOR, STEPPING M12-15J650-653 | |
| 2 | FU3-0337-000 запросить цену → | 4 GEAR, 42T/27T | |
| 3 | FG3-2326-010 запросить цену → | 1 CABLE, DEVELOPING DRIVE J110,650-653,701,769 | |
| 501 | XB3-6300-805 запросить цену → | AR SCREW,RS,M3X8 | |
| 502 | XD2-1100-502 запросить цену → | AR RING,E | |
| 503 | XD1-1106-212 запросить цену → | AR SHIM |
21. FG6-9663-030 1 ITB DRIVE ASSEMBLY
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FB2-6285-020 запросить цену → | 2 SHIM | |
| 2 | FM3-3775-000 запросить цену → | 1 SWING PLATE UNIT | |
| 3 | FH5-1051-020 запросить цену → | 1 MOTOR, DC BRUSHLESS M1 J93,814 | |
| 4 | FM3-3775-000 запросить цену → | 1 SWING PLATE UNIT | |
| 5 | FS7-2838-000 запросить цену → | 1 SPRING, TENSION | |
| 6 | FU3-0332-000 запросить цену → | 1 GEAR, 100T | |
| 7 | FU3-0333-000 запросить цену → | 1 GEAR, 30T/60T | |
| 8 | FU3-0334-000 запросить цену → | 1 GEAR, 20T/50T | |
| 9 | FM3-3775-000 запросить цену → | 1 SWING PLATE UNIT | |
| 10 | FU7-0403-000 запросить цену → | 1 GEAR, 42T | |
| 11 | XG9-0264-000 запросить цену → | 2 BEARING, BALL | |
| 501 | XB3-6400-800 запросить цену → | AR SCREW,RS,M4X8 | |
| 502 | XB6-7300-607 запросить цену → | AR SCREW,TP,M3X6 | |
| 504 | FM3-3775-000 запросить цену → | 1 SWING PLATE UNIT | |
| 505 | XD2-1100-642 запросить цену → | AR RING,E | |
| 506 | XD3-2200-182 запросить цену → | AR PIN,DOWEL | |
| 507 | FM3-3775-000 запросить цену → | 1 SWING PLATE UNIT |
Каталог очень большой (1353 позиций). Показаны первые 21 узлов со схемами; полный список доступен по запросу.
