Содержание
- 1. Contents
- 2. NPN RF ACCESSORIES
- 3. NPN RF EXTERNAL COVERS, PANELS, ETC.

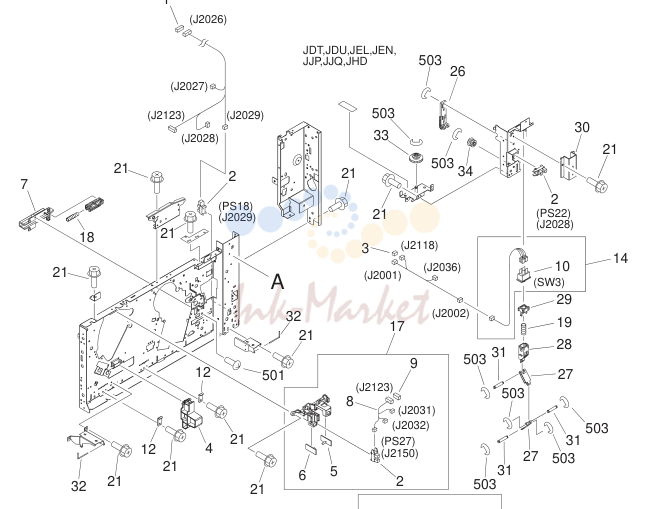

- 4. NPN RF MACHINE FRONT PLATE

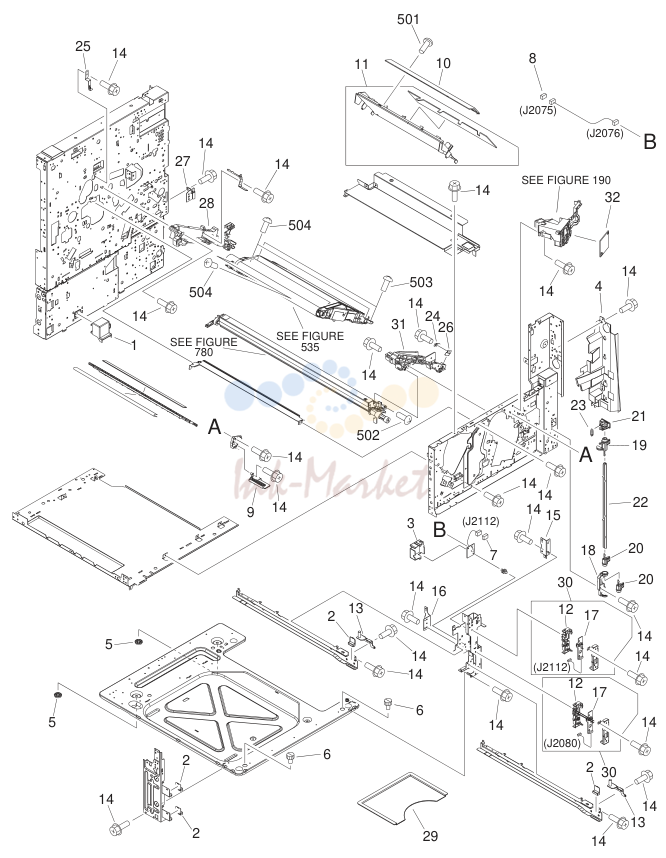

- 5. NPN RF INTERNAL COMPONENTS 1

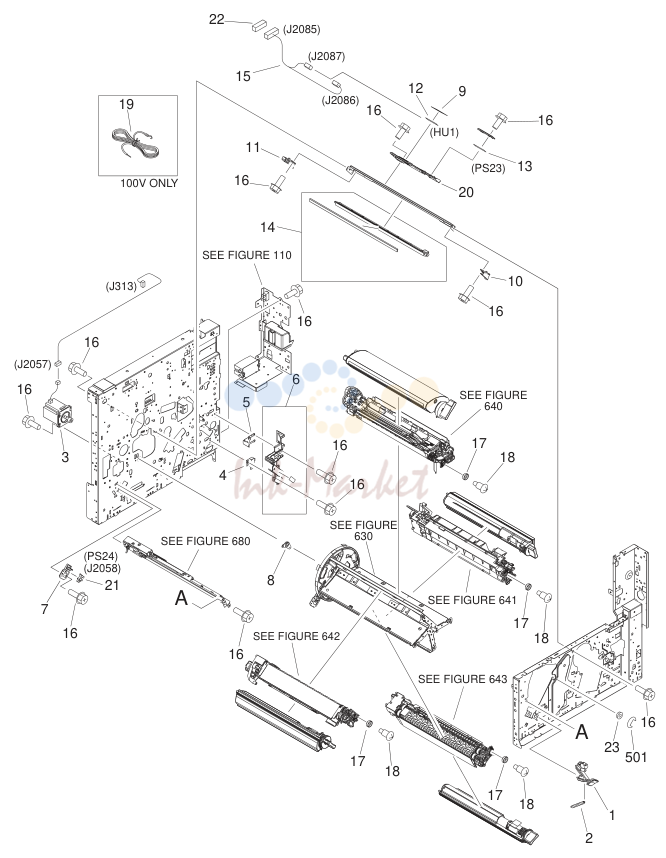

- 6. NPN RF INTERNAL COMPONENTS 2

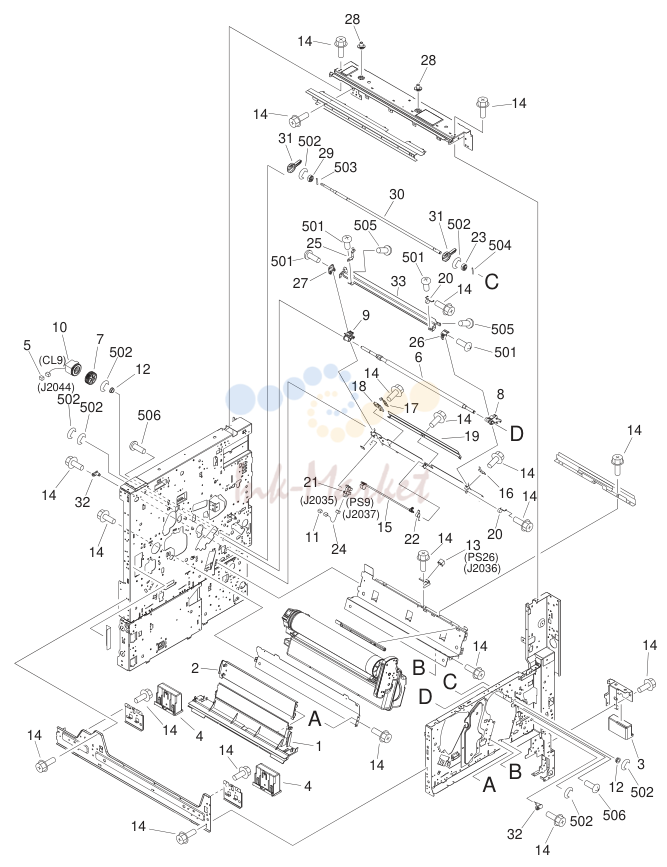

- 7. NPN RF INTERNAL COMPONENTS 3

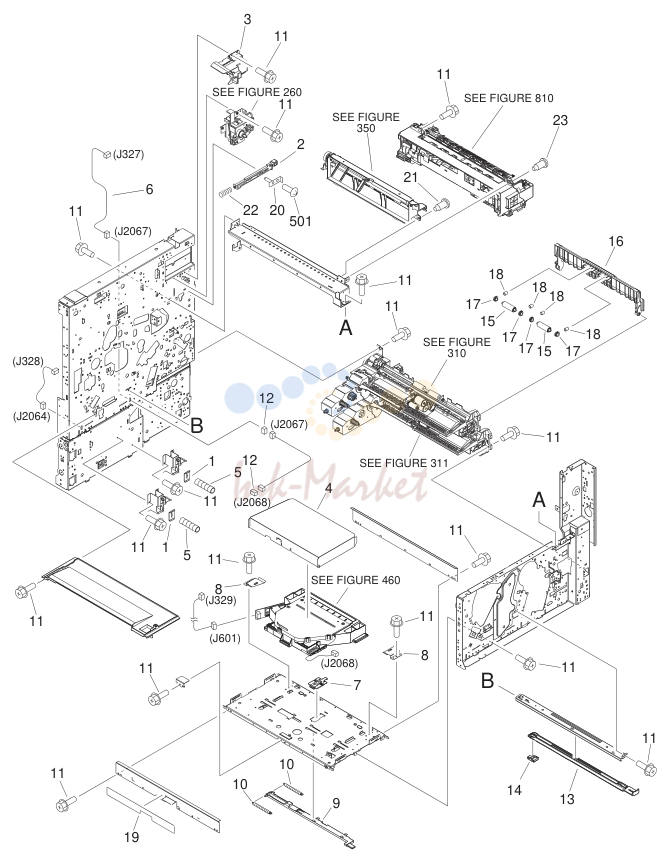

- 8. NPN RF INTERNAL COMPONENTS 4
- 9. NPN RF MACHINE REAR PLATE 1

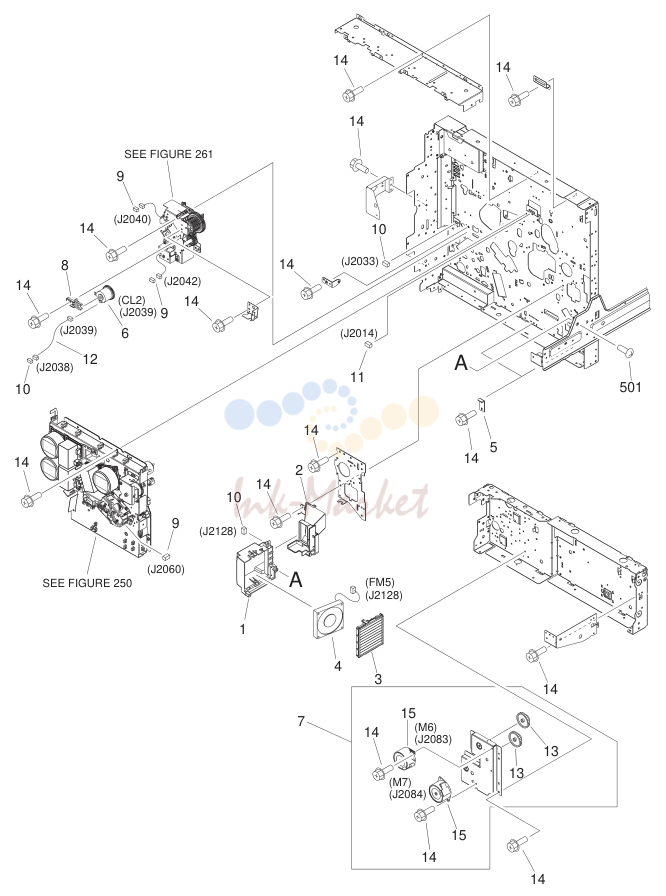

- 10. NPN RF MACHINE REAR PLATE 2

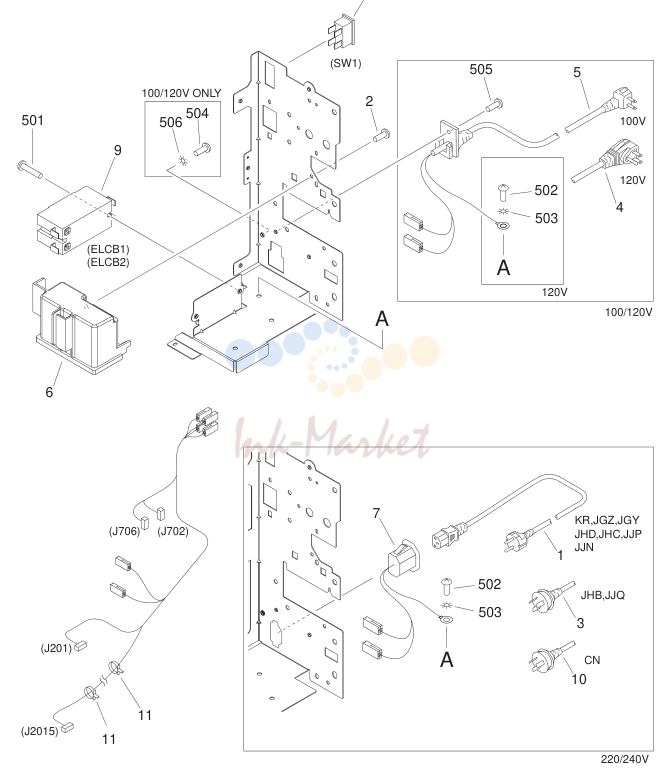

- 11. FM2-0102-000 1 POWER CORD TERMINAL ASSEMBLY 120V

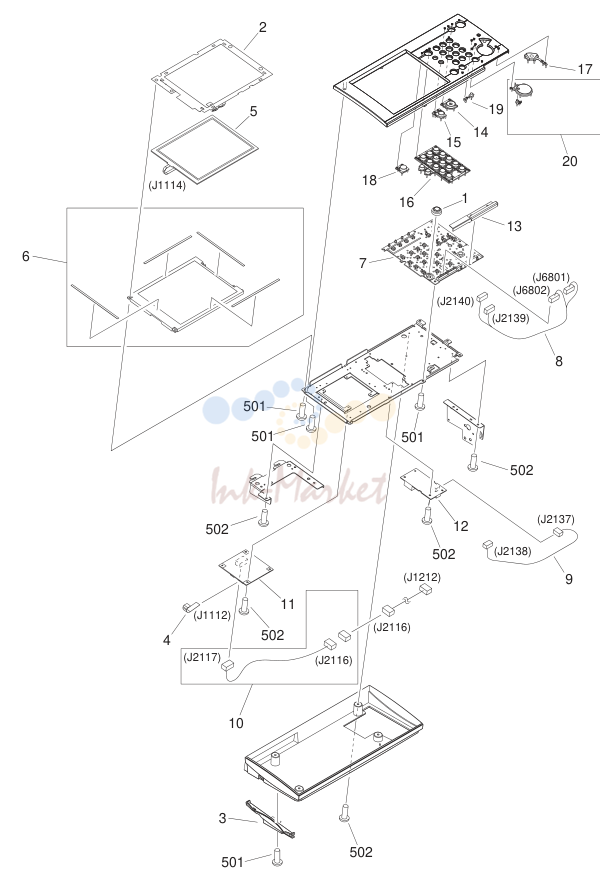

- 12. FM2-0238-000 1 CONTROL PANEL ASSEMBLY ENGLISH JGX,KNE,KNF

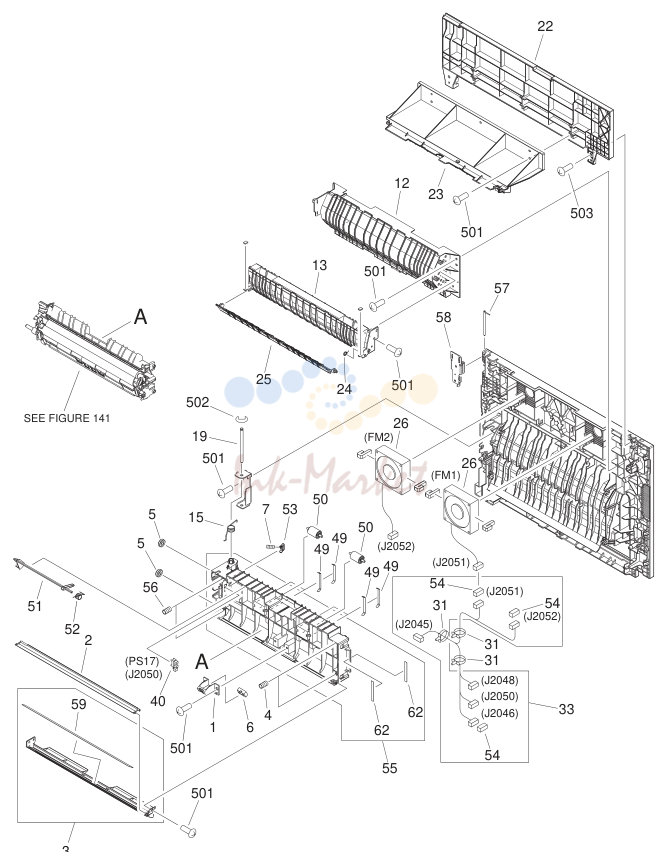

- 13. FM2-0150-000 1 RIGHT DOOR ASSEMBLY SEE NOTE

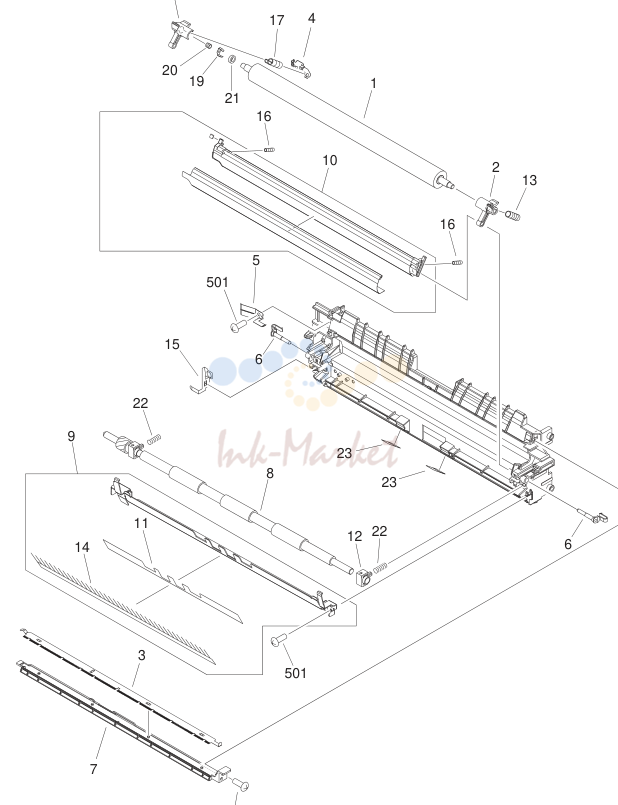

- 14. FM2-0154-000 1 PAPER FEEDER FRAME ASSEMBLY SEE NOTE

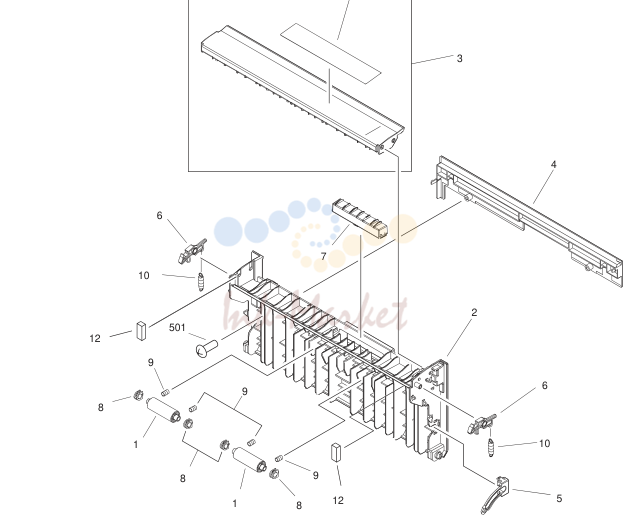

- 15. FM2-0131-000 1 RIGHT LOWER DOOR ASSEMBLY

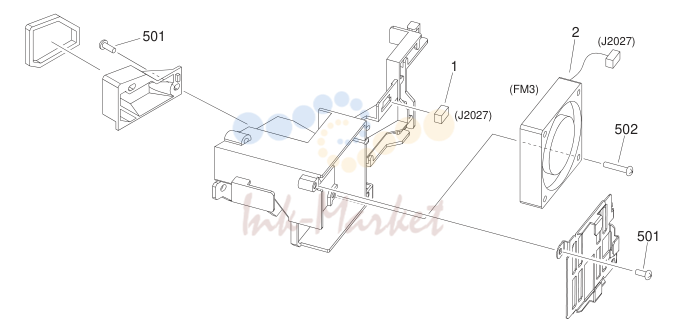

- 16. FM2-0084-000 1 ITB COOLING FAN ASSEMBLY

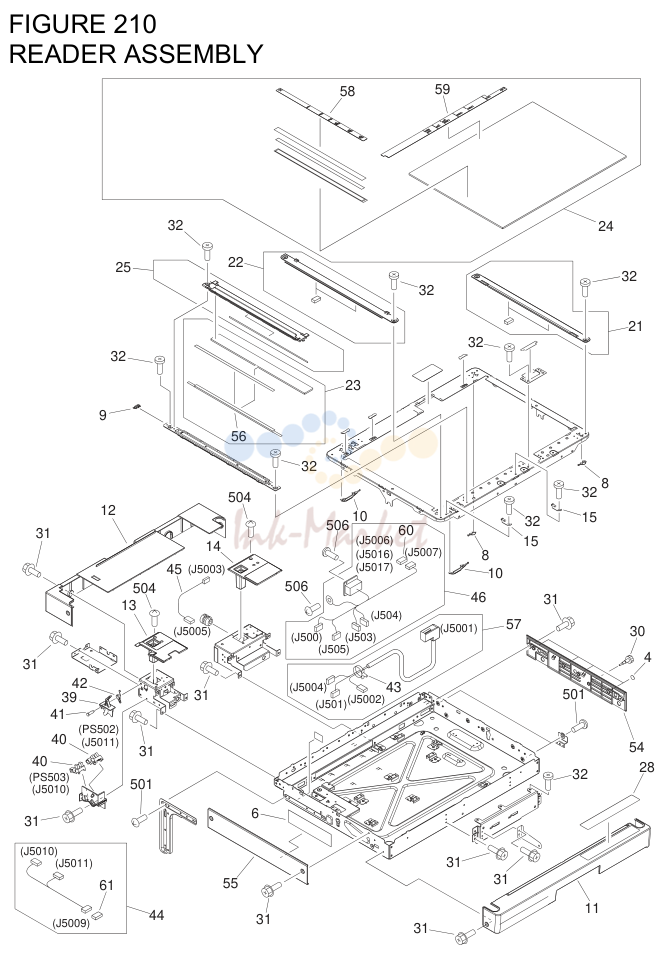

- 17. NPN RF READER ASSEMBLY
- 18. FM2-0197-000 1 MAIN DRIVE ASSEMBLY
- 19. FM2-0187-000 1 PAPER DELIVERY DRIVE ASSEMBLY
- 20. FM2-0198-000 1 MULTI DRIVE ASSEMBLY
- 21. NPN RF CASSETTE MIDDLE
- 22. NPN RF CASSETTE LARGE
- 23. FM2-1577-000 1 PAPER PICK-UP ASSEMBLY MIDDLE
- 24. FM2-1578-000 1 PAPER PICK-UP ASSEMBLY LARGE
- 25. FM2-0112-000 1 MULTI FEED TRAY ASSEMBLY SEE NOTE 1
- 26. FM2-0186-000 1 PAPER DELIVERY ASSEMBLY
- 27. FM2-0041-040 1 LASER SCANNER ASSEMBLY
- 28. NPN RF ROTARY ASSEMBLY
- 29. FM2-1751-000 1 DEVELOPING ASSEMBLY BLACK
- 30. FM2-1752-000 1 DEVELOPING ASSEMBLY YELLOW
- 31. FM2-1753-000 1 DEVELOPING ASSEMBLY MAGENTA
- 32. FM2-1754-000 1 DEVELOPING ASSEMBLY CYAN
- 33. FM2-0096-000 1 ATR SENSOR ASSEMBLY
- 34. FM2-0082-020 1 TRANSFER CLEANING ASSEMBLY
- 35. FM2-0172-000 1 FIXING ASSEMBLY 100V
- 36. FIGURE 900
- 37. FM2-3001-000 1 MAIN POWER SUPPLY PCB ASSEMBLY
- 38. NPN RF DC CONTROLLER PCB ASSEMBLY
- 39. FG3-3159-000 1
- 40. NPN RF FAX ASSEMBLY
- 41. FM2-0270-000 1 SPEAKER ASSEMBLY C3100F,C3100I
- 42. FM2-0271-000 1 FAX BOARD PCB ASSEMBLY C3100F,C3100I
1. Contents
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 001 | ACCESSORIES .....................................................................2-9 | ||
| 100 | EXTERNAL COVERS, PANELS, ETC. ...............................2-11 | ||
| 101 | MACHINE FRONT PANEL ..................................................2-15 | ||
| 102 | INTERNAL COMPONENTS 1 .............................................2-18 | ||
| 103 | INTERNAL COMPONENTS 2 .............................................2-21 | ||
| 104 | INTERNAL COMPONENTS 3 .............................................2-23 | ||
| 105 | INTERNAL COMPONENTS 4 .............................................2-26 | ||
| 106 | MACHINE REAR PLATE 1 ..................................................2-28 | ||
| 107 | MACHINE REAR PLATE 2 ..................................................2-31 | ||
| 110 | POWER CORD TERMINAL ASSEMBLY ............................2-33 | ||
| 130 | CONTROL PANEL ASSEMBLY ..........................................2-35 | ||
| 140 | RIGHT DOOR ASSEMBLY ..................................................2-37 | ||
| 141 | PAPER FEEDER FRAME ASSEMBLY ...............................2-42 | ||
| 145 | RIGHT LOWER DOOR ASSEMBLY ...................................2-44 | ||
| 190 | ITB COOLING FAN ASSEMBLY .........................................2-46 | ||
| 210 | READER ASSEMBLY ..........................................................2-47 | ||
| 250 | MAIN DRIVE ASSEMBLY ....................................................2-53 | ||
| 260 | PAPER DELIVERY DRIVE ASSEMBLY ..............................2-54 | ||
| 261 | MULTI DRIVE ASSEMBLY ..................................................2-55 | ||
| 300 | CASSETTE (MIDDLE) .........................................................2-57 | ||
| 301 | CASSETTE (LARGE) ..........................................................2-60 | ||
| 310 | PAPER PICK-UP ASSEMBLY (MIDDLE) ............................2-63 | ||
| 311 | PAPER PICK-UP ASSEMBLY (LARGE) .............................2-67 | ||
| 315 | MULTI FEED TRAY ASSEMBLY .........................................2-71 | ||
| 350 | PAPER DELIVERY ASSEMBLY ..........................................2-73 | ||
| 460 | LASER SCANNER ASSEMBLY ..........................................2-75 | ||
| 535 | TRANSFER BELT FRAME ASSEMBLY ..............................2-76 | ||
| 630 | ROTARY ASSEMBLY ..........................................................2-79 | ||
| 640 | DEVELOPING ASSEMBLY (BLACK) ..................................2-81 | ||
| 641 | DEVELOPING ASSEMBLY (YELLOW) ...............................2-84 | ||
| 642 | DEVELOPING ASSEMBLY (MAGENTA) ............................2-87 | ||
| 643 | DEVELOPING ASSEMBLY (CYAN) ....................................2-90 | ||
| 680 | ATR SENSOR ASSEMBLY .................................................2-93 | ||
| 780 | TRANSFER CLEANING ASSEMBLY ..................................2-94 | ||
| 810 | FIXING ASSEMBLY .............................................................2-96 | ||
| 900 | CONTROLLER BOX ASSEMBLY .....................................2-101 | ||
| 910 | MAIN POWER SUPPLY PCB ASSEMBLY .......................2-106 | ||
| 911 | MAIN CONTROLLER POWER SUPPLY ASSEMBLY ......2-107 | ||
| 930 | DC CONTROLLER PCB ASSEMBLY ...............................2-108 | ||
| 931 | READER CONTROLLER PCB ASSEMBLY ......................2-109 | ||
| 980 | H.V.TRANSFORMER PCB ASSEMBLY ...........................2-110 | ||
| 990 | FAX ASSEMBLY ................................................................2-111 | ||
| 991 | SPEAKER ASSEMBLY ......................................................2-113 | ||
| 992 | FAX BOARD PCB ASSEMBLY .........................................2-114 | ||
| 100 | EXTERNAL COVERS, PANELS, ETC.............................................................2-11 | ||
| 101 | MACHINE FRONT PANEL...............................................................................2-15 | ||
| 102 | INTERNAL COMPONENTS 1..........................................................................2-18 | ||
| 103 | INTERNAL COMPONENTS 2..........................................................................2-21 | ||
| 104 | INTERNAL COMPONENTS 3..........................................................................2-23 | ||
| 105 | INTERNAL COMPONENTS 4..........................................................................2-26 | ||
| 106 | MACHINE REAR PLATE 1...............................................................................2-28 | ||
| 107 | MACHINE REAR PLATE 2...............................................................................2-31 | ||
| 110 | POWER CORD TERMINAL ASSEMBLY.........................................................2-33 | ||
| 130 | CONTROL PANEL ASSEMBLY.......................................................................2-35 | ||
| 140 | RIGHT DOOR ASSEMBLY...............................................................................2-37 | ||
| 141 | PAPER FEEDER FRAME ASSEMBLY............................................................2-42 | ||
| 145 | RIGHT LOWER DOOR ASSEMBLY................................................................2-44 | ||
| 190 | ITB COOLING FAN ASSEMBLY......................................................................2-46 | ||
| 210 | READER ASSEMBLY.......................................................................................2-47 | ||
| 250 | MAIN DRIVE ASSEMBLY.................................................................................2-53 | ||
| 260 | PAPER DELIVERY DRIVE ASSEMBLY...........................................................2-54 | ||
| 261 | MULTI DRIVE ASSEMBLY...............................................................................2-55 | ||
| 300 | CASSETTE (MIDDLE)......................................................................................2-57 | ||
| 301 | CASSETTE (LARGE).......................................................................................2-60 | ||
| 310 | PAPER PICK-UP ASSEMBLY (MIDDLE).........................................................2-63 | ||
| 311 | PAPER PICK-UP ASSEMBLY (LARGE)..........................................................2-67 | ||
| 315 | MULTI FEED TRAY ASSEMBLY......................................................................2-71 | ||
| 350 | PAPER DELIVERY ASSEMBLY.......................................................................2-73 | ||
| 460 | LASER SCANNER ASSEMBLY.......................................................................2-75 | ||
| 535 | TRANSFER BELT FRAME ASSEMBLY...........................................................2-76 | ||
| 630 | ROTARY ASSEMBLY.......................................................................................2-79 | ||
| 640 | DEVELOPING ASSEMBLY (BLACK)...............................................................2-81 | ||
| 641 | DEVELOPING ASSEMBLY (YELLOW)............................................................2-84 | ||
| 642 | DEVELOPING ASSEMBLY (MAGENTA).........................................................2-87 | ||
| 643 | DEVELOPING ASSEMBLY (CYAN).................................................................2-90 | ||
| 680 | ATR SENSOR ASSEMBLY..............................................................................2-93 | ||
| 780 | TRANSFER CLEANING ASSEMBLY...............................................................2-94 | ||
| 810 | FIXING ASSEMBLY..........................................................................................2-96 | ||
| 900 | CONTROLLER BOX ASSEMBLY..................................................................2-101 | ||
| 910 | MAIN POWER SUPPLY PCB ASSEMBLY....................................................2-106 | ||
| 911 | MAIN CONTROLLER POWER SUPPLY ASSEMBLY...................................2-107 | ||
| 930 | DC CONTROLLER PCB ASSEMBLY............................................................2-108 | ||
| 931 | READER CONTROLLER PCB ASSEMBLY...................................................2-109 | ||
| 980 | H.V.TRANSFORMER PCB ASSEMBLY.........................................................2-110 | ||
| 990 | FAX ASSEMBLY.............................................................................................2-111 | ||
| 991 | SPEAKER ASSEMBLY...................................................................................2-113 | ||
| 992 | FAX BOARD PCB ASSEMBLY......................................................................2-114 |

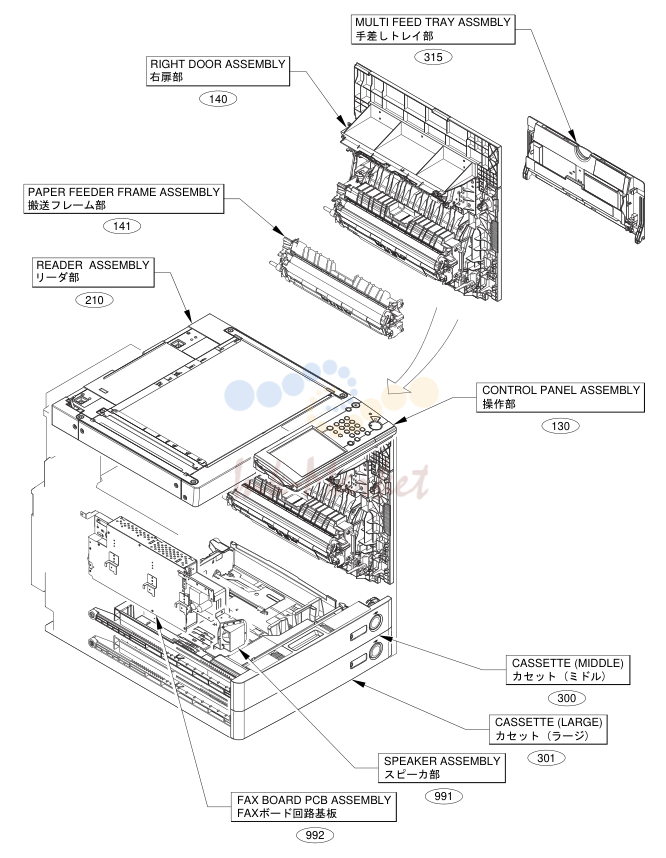

2. NPN RF ACCESSORIES
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FH5-3468-000 запросить цену → | 1 CD-ROM, UFR USER SOFTWARE JDU,JEL,JEN | |
| 1 | FH5-3469-000 запросить цену → | 1 CD-ROM, UFR SOFTWARE JEK,JEM,JEP | |
| 1 | FH5-3496-000 запросить цену → | 1 CD-ROM,UFR USER SOFTWARE JJN | |
| 1 | FK2-1472-000 запросить цену → | 1 CD-ROM,UFR SOFTWARE | |
| 2 | FH5-3470-000 запросить цену → | 1 JDU,JEL,JEN | |
| 2 | FH5-3471-000 запросить цену → | 1 CD-ROM, NETWORK SCAN GEAR JEK,JEM,JEP,KLG | |
| 2 | FH5-3492-000 запросить цену → | 1 JJN | |
| 3 | FH5-3472-000 запросить цену → | 1 CD-ROM, FAX SOFTWARE C3100F,C3100I | |
| 3 | FK2-1425-000 запросить цену → | 1 CD-ROM, FAX SOFTWARE C2570F | |
| 4 | FH5-3474-000 запросить цену → | 1 CD-ROM, IV USER SOFTWARE JEN ONLY | |
| 4 | FH5-3475-000 запросить цену → | 1 CD-ROM, IV USER SOFTWARE JEP ONLY | |
| 5 | FH5-3476-000 запросить цену → | 1 CD-ROM, NETSPOT DOWN-LOADER JEN ONLY | |
| 5 | FH5-3477-000 запросить цену → | 1 CD-ROM, NETSPOT DOWN-LOADER JEP ONLY | |
| 6 | FH5-3493-000 запросить цену → | 1 CD-ROM, UFR/PSPCL U.SOFTWARE JHC | |
| 6 | FH5-3494-000 запросить цену → | 1 CD-ROM, UFR/PSPCL U.SOFTWARE JHC | |
| 6 | FH5-3495-000 запросить цену → | 1 CD-ROM, UFR/PSPCL U.SOFTWARE JHC | |
| 7 | FK2-1424-000 запросить цену → | 1 CD-ROM,MEAP ADMIN | |
| 7 | FK2-1478-000 запросить цену → | 1 CD-ROM,MEAP ADMIN | |
| 7 | FK2-1479-000 запросить цену → | 1 CD-ROM,MEAP ADMIN C3170I EUR C2570 230V/ | |
| 8 | FK2-1422-000 запросить цену → | 1 CD-ROM,BDL SOFTWARE C3170F,C2570F | |
| 9 | FK2-1475-000 запросить цену → | 1 CD-ROM,UFR ⅡPCL PS SOFTWARE C2570I 230V | |
| 9 | FK2-1476-000 запросить цену → | 1 CD-ROM,UFR ⅡPCL PS SOFTWARE C3170I/C2570I EUR | |
| 9 | FK2-1477-000 запросить цену → | 1 CD-ROM,UFR ⅡPCL PS SOFTWARE C3170I/C2570I EUR |

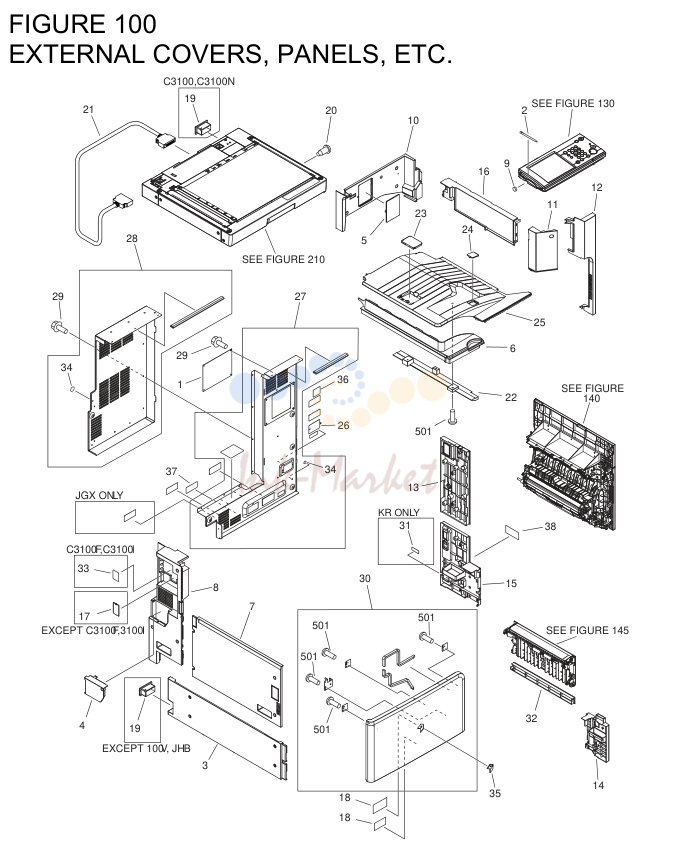

3. NPN RF EXTERNAL COVERS, PANELS, ETC.
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 19 | SEE FIGURE | ||
| 1 | 36 SEE FIGURE | ||
| 1 | FC5-6912-000 запросить цену → | 1 COVER, BLANKING, REAR | |
| 2 | FB6-3950-000 запросить цену → | 1 PEN, TOUCH PANEL | |
| 3 | FC5-0576-000 запросить цену → | 1 PANEL, LEFT | |
| 4 | FC5-0809-000 запросить цену → | 1 COVER, LEFT, REAR | |
| 5 | FC5-0889-000 запросить цену → | 1 COVER, BLANKING | |
| 6 | FL2-1460-000 запросить цену → | 1 PANEL, INTERNAL PAPER DELIVERY | |
| 7 | FC5-0936-000 запросить цену → | 1 PANEL, LEFT, MIDDLE | |
| 8 | FC5-0937-000 запросить цену → | 1 PANEL, LEFT, REAR | |
| 8 | FC6-2535-000 запросить цену → | 1 PANEL, LEFT, REAR | |
| 9 | FA9-3988-000 запросить цену → | 1 BUBBER, COVER | |
| 10 | FC5-0942-000 запросить цену → | 1 PANEL, INNER, REAR | |
| 11 | FC5-0943-000 запросить цену → | 1 PANEL, INNER, RIGHT | |
| 12 | FC5-0944-000 запросить цену → | 1 PANEL, RIGHT, FRONT UPPER | |
| 13 | FC5-0946-000 запросить цену → | 1 PANEL, RIGHT, REAR | |
| 14 | FC5-0953-000 запросить цену → | 1 PANEL, RIGHT, FRONT LOWER | |
| 15 | FC5-0955-000 запросить цену → | 1 PANEL, RIGHT, REAR LOWER | |
| 16 | FC5-0956-000 запросить цену → | 1 PANEL, INNER, RIGHT MIDDLE | |
| 17 | FC5-5462-000 запросить цену → | 1 COVER, CONNECTOR EUR/230V/AU C3150I | |
| 18 | FL2-0159-000 запросить цену → | 1 LABEL, SERVICE | |
| 19 | FH2-6552-000 запросить цену → | 1 COVER, CONNECTOR EUR/230V/AU C3150I | |
| 19 | FH2-6552-000 запросить цену → | 1 COVER, CONNECTOR EXCEPT 100V JHB | |
| 20 | FS5-9282-020 запросить цену → | 1 SCREW,STEPPED | |
| 21 | FH2-7036-000 запросить цену → | 1 CABLE, DDI-S SERIAL | |
| 21 | FK2-0732-000 запросить цену → | 1 CABLE, DDI-S SERIAL | |
| 22 | FC5-0808-000 запросить цену → | 1 PLATE, UPPER BLOCKING | |
| 23 | FC5-0812-000 запросить цену → | 1 STOPPER, PUSHING | |
| 24 | FC5-0957-000 запросить цену → | 1 CAP, INTERNAL PAPER DELIVERY | |
| 25 | FC5-1107-000 запросить цену → | 1 PANEL, INTERNAL PAPER DELIVERY | |
| 26 | FC5-1111-000 запросить цену → | 1 COVER, OUTLET | |
| 27 | FL2-0211-000 запросить цену → | 1 PANEL, REAR, | |
| 28 | FL2-0212-000 запросить цену → | 1 PANEL, REAR, | |
| 29 | XA9-1386-000 запросить цену → | 9 SCREW,RS,M3X8 | |
| 30 | FM2-0224-000 запросить цену → | 1 PANEL, FRONT C3100 EXCEPT JGY,JGX | |
| 30 | FM2-1564-000 запросить цену → | 1 PANEL, FRONT C3100I | |
| 30 | FM2-1565-000 запросить цену → | 1 PANEL, FRONT C3100N EXCEPT JHC | |
| 30 | FM2-1566-000 запросить цену → | 1 PANEL, FRONT C3100F | |
| 30 | FM2-1741-000 запросить цену → | 1 PANEL, FRONT JGX | |
| 30 | FM2-1742-000 запросить цену → | 1 PANEL, FRONT JGY | |
| 30 | FM2-1743-000 запросить цену → | 1 PANEL, FRONT JHC | |
| 30 | FM2-4570-000 запросить цену → | 1 PANEL, FRONT | |
| 30 | FM2-4571-000 запросить цену → | 1 PANEL, FRONT C3170F | |
| 30 | FM2-4574-000 запросить цену → | 1 PANEL, FRONT C3170 US,C3170I US | |
| 30 | FM2-4576-000 запросить цену → | 1 PANEL, FRONT | |
| 30 | FM2-4572-000 запросить цену → | 1 PANEL, FRONT C3170I 230V | |
| 30 | FM2-4577-000 запросить цену → | 1 PANEL, FRONT C3170I EUR | |
| 30 | FM2-4564-000 запросить цену → | 1 PANEL, FRONT C2570 EUR | |
| 30 | FM2-4565-000 запросить цену → | 1 PANEL, FRONT 2570I 230V | |
| 30 | FM2-4578-000 запросить цену → | 1 PANEL, FRONT C2570 JP/AU/230V | |
| 30 | FM2-4579-000 запросить цену → | 1 PANEL, FRONT C2570F | |
| 30 | FM2-4580-000 запросить цену → | 1 PANEL, FRONT C2570I 230V | |
| 31 | FU5-8021-000 запросить цену → | 1 LABEL, GROUNDING CAUTION KOREAN | |
| 32 | FC5-0954-000 запросить цену → | 1 PANEL, RIGHT, LOWER | |
| 33 | FU5-8019-000 запросить цену → | 1 LABEL, FAX CONNECTOR C3100F,C3100I | |
| 33 | FC6-5037-000 запросить цену → | 1 LABEL, FAX CONNECTOR C3170F,C2570F | |
| 34 | FC5-0166-000 запросить цену → | 2 SEAL, BLANKING | |
| 35 | FC5-0459-000 запросить цену → | 1 EMBLEM, IMAGERUNNER | |
| 36 | ME1-0059-000 запросить цену → | 1 LAVEL, NOISE | |
| 37 | FS8-8194-000 запросить цену → | 1 LABEL, 'WARNING CONNECTOR' | |
| 38 | FC6-5075-000 запросить цену → | 1 LABEL, SHUT, DOWN A C3170I US/EUR C2570 | |
| 38 | FC6-5076-000 запросить цену → | 1 LABEL, SHUT, DOWN B 230V C2570 JP/EUR |
4. NPN RF MACHINE FRONT PLATE
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | VS1-7164-018 запросить цену → | 1 CONNECTOR, SNAP TIGHT J2026 | |
| 2 | FK2-0149-000 запросить цену → | 3 PHOTO-INTERRUPTER | |
| 3 | VS1-7177-003 запросить цену → | 1 CONNECTOR, SNAP TIGHT J2118 | |
| 4 | FC5-0207-000 запросить цену → | 1 LINK, SHUTTER | |
| 5 | FG3-2374-000 запросить цену → | 1 WASTE TONER SENSOR PCB ASS'Y | |
| 6 | FG3-2375-000 запросить цену → | 1 WASTE TONER SENSOR PCB ASS'Y | |
| 7 | FC5-1186-000 запросить цену → | 1 GUIDE, SIDE LINK SHAFT | |
| 8 | FG3-3198-000 запросить цену → | 1 CABLE, WASTE TONER DETECT J2031,2032,2123,2150 | |
| 9 | VS1-7177-008 запросить цену → | 1 CONNECTOR, SNAP TIGHT J2123 | |
| 10 | WC2-5327-000 запросить цену → | 1 SWITCH,KNOB SW3 | |
| 11 | FU5-8012-000 запросить цену → | 1 LABEL, LASER CAUTION 100/120V | |
| 11 | FU5-8013-000 запросить цену → | 1 LABEL, LASER CAUTION 220/240V | |
| 11 | FU5-8022-000 запросить цену → | 1 LABEL, LASER CAUTION 220/240V | |
| 12 | FL2-0203-000 запросить цену → | 2 PIN, POSITIONING | |
| 13 | FC5-0941-000 запросить цену → | 1 COVER, INNER, | |
| 14 | FG3-3202-000 запросить цену → | 1 CABLE, DOOR SWITCH J2002 | |
| 15 | FC5-5498-000 запросить цену → | 1 HOLDER, WASTE TONER BOTTLE | |
| 16 | XZ9-0421-000 запросить цену → | 3 CATCH, MAGNET | |
| 17 | FM2-0086-000 запросить цену → | 1 W. TONER REMNANT DETECT ASS'Y | |
| 18 | FU5-2070-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 19 | FU5-2069-000 запросить цену → | 1 SPRING, TENSION | |
| 20 | FM2-3537-000 запросить цену → | 1 COVER, INNER, MIDDLE | |
| 21 | XA9-1386-000 запросить цену → | 24 SCREW,RS,M3X8 | |
| 22 | FS6-8992-000 запросить цену → | 1 LABEL, TONER JGX,KNE,KNF | |
| 23 | FM2-0083-000 запросить цену → | 1 WASTE TONER ASSEMBLY | |
| 24 | FU5-8015-000 запросить цену → | 1 LABEL, TONER EXCHANGE CAUTION | |
| 25 | FM2-3536-000 запросить цену → | 1 COVER, INNER, | |
| 26 | FC5-0449-000 запросить цену → | 1 SLIDER, VERTICAL | |
| 27 | FC5-0450-000 запросить цену → | 2 LINK, SLIDER | |
| 28 | FC5-0451-000 запросить цену → | 1 SLIDER, SPRING, LOWER | |
| 29 | FC5-0452-000 запросить цену → | 1 SLIDER, SPRING, UPPER | |
| 30 | FC5-0455-000 запросить цену → | 1 GUIDE, SLIDER | |
| 31 | FC5-0456-000 запросить цену → | 3 SHAFT, DOOR SWITCH | |
| 32 | FB3-2224-000 запросить цену → | 2 PIN, HINGE | |
| 33 | FU5-0019-000 запросить цену → | 1 GEAR, BEVEL, 20T/GEAR, 32T | |
| 34 | FU5-0020-000 запросить цену → | 1 GEAR, BEVEL, 20T/GEAR, 16T | |
| 501 | XB4-5400-807 запросить цену → | AR SCREW,P,M4X8 | |
| 502 | XB6-7300-807 запросить цену → | AR SCREW,TP,M3X8 | |
| 503 | XD2-1100-322 запросить цену → | AR RING,E | |
| 16 | XZ9-0582-000 запросить цену → | 3 CATCH, MAGNET |
5. NPN RF INTERNAL COMPONENTS 1
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FB3-3192-020 запросить цену → | 1 COVER, HEATER CONNECTOR | |
| 2 | FB6-3507-000 запросить цену → | 4 BLOCK, SWING | |
| 3 | FC5-0641-000 запросить цену → | 1 COVER, PCB | |
| 4 | FC5-0879-000 запросить цену → | 1 COVER, INNER, RIGHT | |
| 5 | XH9-0125-000 запросить цену → | 2 FOOT, RUBBER | |
| 6 | XA9-1468-000 запросить цену → | 2 SCREW, KNURLED, M6X10 | |
| 7 | VS1-7440-006 запросить цену → | 1 CONNECTOR, SNAP TIGHT J2112 | |
| 8 | VS1-7173-007 запросить цену → | 1 CONNECTOR, SNAP TIGHT J2075 | |
| 9 | FC5-0437-000 запросить цену → | 1 LEVER, RELEASE | |
| 10 | FC5-0358-000 запросить цену → | 1 DUCT, INTER. TRANSFER BELT, | |
| 11 | FL2-0075-000 запросить цену → | 1 DUCT, INTER. TRANSFER BELT, | |
| 12 | FC5-1420-000 запросить цену → | 2 HOLDER, SIZE DETECT | |
| 13 | FL2-0116-000 запросить цену → | 2 PIN, SIDE REGIST. POSITIONING | |
| 14 | XA9-1386-000 запросить цену → | 61 SCREW,RS,M3X8 | |
| 15 | FC5-0567-000 запросить цену → | 1 PLATE, PICK-UP ASS'Y MOUNT, U | |
| 16 | FC5-0568-000 запросить цену → | 1 PLATE, PICK-UP ASS'Y MOUNT, L | |
| 17 | FM2-2770-000 запросить цену → | 2 SIZE SENSOR PCB ASSEMBLY J2080,2112 | |
| 18 | FC5-0673-000 запросить цену → | 1 SUPPORT, HOOK POSITIONING | |
| 19 | FC5-0686-000 запросить цену → | 1 HOOK, RIGHT DOOR, UPPER | |
| 20 | FC5-0687-000 запросить цену → | 2 HOOK, RIGHT DOOR, LOWER | |
| 21 | FC5-0688-000 запросить цену → | 1 BUSHING | |
| 22 | FC5-0689-000 запросить цену → | 1 SHAFT, HOOK | |
| 23 | FU5-2064-000 запросить цену → | 1 SPRING, TENSION | |
| 24 | FC5-6566-000 запросить цену → | 1 COVER, CONTACT PROTECTIVE | |
| 25 | FC5-0365-000 запросить цену → | 1 PLATE, ROLLER STATIC CHARGE | |
| 26 | FC5-0364-000 запросить цену → | 1 PLATE, ROLLER STATIC CHARGE | |
| 27 | FC5-0672-000 запросить цену → | 1 HINGE, RIGHT DOOR, LOWER | |
| 28 | FC5-0347-000 запросить цену → | 1 SUPPORT, I.T.B. FRAME, REAR | |
| 29 | FC5-1146-000 запросить цену → | 1 HOLDER, SERVICE BOOK | |
| 30 | FM2-0305-000 запросить цену → | 2 CASSETTE SIZE SENSOR ASSEMBLY | |
| 31 | FC5-0346-000 запросить цену → | 1 SUPPORT, I.T.B. FRAME, FRONT | |
| 32 | FB5-6264-000 запросить цену → | 1 FILTER, DUST-PROOF | |
| 501 | XB4-5301-007 запросить цену → | AR SCREW,P,M3X10 | |
| 502 | XB1-2400-607 запросить цену → | AR SCREW,MACH.,TRUSS HEAD,M4X6 | |
| 503 | XB1-2401-407 запросить цену → | AR SCREW,MACH.,TRUSS HEAD,M4X14 | |
| 504 | XB6-7300-607 запросить цену → | AR SCREW,TP,M3X6 |
6. NPN RF INTERNAL COMPONENTS 2
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FC5-0305-020 запросить цену → | 1 ARM, ROTARY LOCK | |
| 2 | FC5-0306-000 запросить цену → | 1 SPRING, TENSION | |
| 3 | FM2-0080-000 запросить цену → | 1 MOTOR, STEPPING, DC | |
| 4 | FC5-0523-000 запросить цену → | 1 SPRING, GROUNDING | |
| 5 | FC5-0854-000 запросить цену → | 1 PLATE, TRANSFER STATIC CHARGE | |
| 6 | FL2-0219-000 запросить цену → | 1 COVER, RIGHT DOOR CONNECTOR | |
| 7 | FC5-0303-000 запросить цену → | 1 MOUNT, HOME POSITION SENSOR | |
| 8 | FC5-0320-000 запросить цену → | 1 BUSHING | |
| 9 | FC5-0723-000 запросить цену → | 1 COVER, ENVIRONMENT SENSOR | |
| 10 | FC5-6555-000 запросить цену → | 1 RAIL, ROTARY UPPER COVER, F. | |
| 11 | FC5-6556-000 запросить цену → | 1 RAIL, ROTARY UPPER COVER, R. | |
| 12 | FK2-0160-000 запросить цену → | 1 HYGROMETER SENSOR UNIT HU1 J2087 | |
| 13 | FH7-7629-020 запросить цену → | 1 PHOTO-SENSOR UNIT PS23 J2086 | |
| 14 | FL2-0230-000 запросить цену → | 1 COVER, ROTARY UPPER | |
| 15 | FG3-3181-000 запросить цену → | 1 CABLE, PATCH/ENV. SENSOR J2085,J2086,2087 | |
| 16 | XA9-1386-000 запросить цену → | 20 SCREW,RS,M3X8 | |
| 17 | FC5-5491-000 запросить цену → | 4 ROLLER, DEVELOPING CONTAINER | |
| 18 | FS1-9003-020 запросить цену → | 4 SCREW,STEPPED,M4 | |
| 19 | FH2-7061-000 запросить цену → | 1 CORD, GROUNDING 100V ONLY | |
| 20 | FC5-0973-000 запросить цену → | 1 COVER, PATCH | |
| 21 | FK2-0149-000 запросить цену → | 1 PHOTO-INTERRUPTER PS24 J2058 | |
| 22 | VS1-6318-010 запросить цену → | 1 CONNECTOR, SNAP TIGHT J2085 | |
| 23 | FA9-2112-000 запросить цену → | 1 BUSHING | |
| 501 | XD2-1100-642 запросить цену → | AR RING,E |
7. NPN RF INTERNAL COMPONENTS 3
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FC5-0214-000 запросить цену → | 1 HOOD, SCANNER, | |
| 2 | FC5-0215-000 запросить цену → | 1 HOOD, SCANNER, | |
| 3 | FC5-0958-000 запросить цену → | 1 GRIP, RIGHT FRONT | |
| 4 | FC5-0959-000 запросить цену → | 2 GRIP, LEFT | |
| 5 | VS1-7177-002 запросить цену → | 1 CONNECTOR, SNAP TIGHT J2044 | |
| 6 | FL2-0104-000 запросить цену → | 1 ROLLER, REGISTRATION HARD | |
| 7 | FU5-0027-000 запросить цену → | 1 GEAR, 38T | |
| 8 | FU5-1010-000 запросить цену → | 1 BUSHING | |
| 9 | FU5-1011-000 запросить цену → | 1 BUSHING | |
| 10 | RH7-5168-000 запросить цену → | 1 CLUTCH, ELECTROMAGNETIC CL9 J2044 | |
| 11 | VS1-7177-004 запросить цену → | 1 CONNECTOR, SNAP TIGHT J2035 | |
| 12 | FA9-2112-000 запросить цену → | 2 BUSHING | |
| 13 | RH7-7129-020 запросить цену → | 1 OHT SENSOR UNIT PS26 J2036 | |
| 14 | XA9-1386-000 запросить цену → | 7 SCREW,RS,M3X8 | |
| 15 | FC5-0484-000 запросить цену → | 1 FLAG, PRE-REGISTRATION SENSOR | |
| 16 | FC5-0516-000 запросить цену → | 1 SPRING, GROUNDING | |
| 17 | FC6-5062-000 запросить цену → | 1 SPRING, GROUNDING | |
| 18 | FC5-0540-000 запросить цену → | 1 HOLDER, GROUNDING SPRING | |
| 19 | FC5-0547-000 запросить цену → | 1 GUIDE, PRE-REGISTRATION PAPER | |
| 20 | FF3-4529-000 запросить цену → | 2 CABLE, VARISTOR | |
| 21 | FK2-0149-000 запросить цену → | 1 PHOTO-INTERRUPTER PS9 J2037 | |
| 22 | FU5-2035-000 запросить цену → | 1 SPRING, TORSION | |
| 23 | FC5-6893-000 запросить цену → | 1 CAM, TRANSFER PRESSURE | |
| 24 | FG3-3193-000 запросить цену → | 1 CABLE, PRE-REGISTRATION SENSOR J2035,2037 | |
| 25 | FC5-0684-020 запросить цену → | 1 TERMINAL, 2ND TRANSFER F.GUIDE | |
| 26 | FC5-0701-000 запросить цену → | 1 SUPPORT, GUIDE, FRONT | |
| 27 | FC5-0702-000 запросить цену → | 1 SUPPORT, GUIDE, REAR | |
| 28 | FC5-1467-000 запросить цену → | 2 PIN, READER POSITIONING | |
| 29 | FC5-0845-000 запросить цену → | 1 CAM, TRANSFER PRESSURE | |
| 30 | FC5-0846-000 запросить цену → | 1 SHAFT, TRANSFER PRESSURE CAM | |
| 31 | FC5-0847-000 запросить цену → | 2 ARM, TRANSFER PRESSURE | |
| 32 | FC6-5051-000 запросить цену → | 2 PIN, POSITIONING | |
| 33 | FC5-0670-000 запросить цену → | 1 GUIDE, 2ND PRE-TRANSFER INNER | |
| 501 | XB1-2300-607 запросить цену → | AR SCREW,MACH.,TRUSS HEAD,M3X6 | |
| 502 | XD2-1100-642 запросить цену → | AR RING,E | |
| 503 | XD3-2160-162 запросить цену → | AR PIN,DOWEL | |
| 504 | XD3-2250-142 запросить цену → | AR PIN,DOWEL | |
| 505 | XB1-2402-007 запросить цену → | AR SCREW,MACH.,TRUSS HEAD,M4X20 | |
| 506 | XB4-5400-807 запросить цену → | AR SCREW,P,M4X8 |
8. NPN RF INTERNAL COMPONENTS 4
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FC5-0575-000 запросить цену → | 2 SUPPORT, SPRING | |
| 2 | FC5-6583-000 запросить цену → | 1 ARM, DRIVE RELEASE | |
| 3 | FC5-0895-000 запросить цену → | 1 COVER, CONNECTOR | |
| 4 | FC6-4010-000 запросить цену → | 1 COVER, SCANNER DUST-PROOF | |
| 5 | FU5-2066-000 запросить цену → | 2 SPRING, COMPRESSION | |
| 6 | FG3-3185-000 запросить цену → | 1 CABLE, BEAM DETECT, 1 J327,2067 | |
| 7 | FC5-0191-000 запросить цену → | 1 GUIDE, POSITIONING | |
| 8 | FC6-7308-000 запросить цену → | 2 SPRING, LEAF | |
| 9 | FC5-0197-000 запросить цену → | 1 LINK, SHUTTER, | |
| 10 | FU5-2038-000 запросить цену → | 2 SPRING, TORSION | |
| 11 | XA9-1386-000 запросить цену → | 27 SCREW,RS,M3X8 | |
| 12 | VS1-7177-003 запросить цену → | 2 CONNECTOR, SNAP TIGHT J2067,2068 | |
| 13 | FC5-0201-000 запросить цену → | 1 PLATE, CLEANING | |
| 14 | FL2-0033-000 запросить цену → | 1 CLEANING PAD UNIT | |
| 15 | FB6-3313-000 запросить цену → | 2 ROLLER, PAPER FEED | |
| 16 | FC5-0596-000 запросить цену → | 1 DOOR, RIGHT LOWER INNER | |
| 17 | FS5-1595-000 запросить цену → | 4 BLOCK, ROLLER | |
| 18 | FS7-2788-000 запросить цену → | 4 SPRING, COMPRESSION | |
| 19 | FU5-8014-000 запросить цену → | 1 LABEL, LASER CAUTION | |
| 20 | FL2-0189-000 запросить цену → | 1 PIN, POSITIONING | |
| 21 | FS5-9664-000 запросить цену → | 2 SCREW,RS STEPPED,M3 | |
| 22 | FU5-2055-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 23 | RS1-9025-000 запросить цену → | 2 SCREW, STEPPED, M3 | |
| 501 | XB6-2400-609 запросить цену → | AR SETSCREW,M4X6 | |
| 6 | SEE FIGURE 900 3 (J21 8 06) | ||
| 6 | 220/240V ONLY | ||
| 24 | 220/240V ONLY |
9. NPN RF MACHINE REAR PLATE 1
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FH2-9252-000 запросить цену → | 1 CABLE, HIGH VOLTAGE | |
| 2 | FH3-2692-000 запросить цену → | 1 SWITCHING P. SUPPLY PCB ASS'Y 120V | |
| 2 | FH3-2693-000 запросить цену → | 1 SWITCHING P. SUPPLY PCB ASS'Y 220/240V | |
| 3 | VS1-6318-008 запросить цену → | 1 CONNECTOR, SNAP TIGHT J2129 | |
| 4 | FG3-2807-000 запросить цену → | 1 CABLE, ECO-ID J1207,2115 | |
| 5 | FG3-2814-000 запросить цену → | 1 CABLE, H. P. SENSOR CONNECTING | |
| 6 | XA9-1386-000 запросить цену → | 20 SCREW,RS,M3X8 | |
| 7 | FG3-2829-000 запросить цену → | 1 CABLE, READER LATTICE J2012,2016,2017 | |
| 8 | VS1-7177-003 запросить цену → | 1 CONNECTOR, SNAP TIGHT J2106 | |
| 9 | VS1-7440-006 запросить цену → | 1 CONNECTOR, SNAP TIGHT J2003 | |
| 10 | VS1-7177-007 запросить цену → | 1 CONNECTOR, SNAP TIGHT J2006 | |
| 11 | VS1-7177-010 запросить цену → | 1 CONNECTOR, SNAP TIGHT J2111 | |
| 12 | FG3-3180-000 запросить цену → | 1 CABLE, 1ST TRANSFER H.V. J2,1504 | |
| 13 | VS1-7507-006 запросить цену → | 1 CONNECTOR, SNAP TIGHT 220/240V ONLY J2030 | |
| 14 | VS1-6318-015 запросить цену → | 1 CONNECTOR,SNAP TIGHT J2045 | |
| 15 | FG3-3174-000 запросить цену → | 1 CABLE, AC CONNECT 220/240V ONLY J203,640 | |
| 16 | VS1-7507-007 запросить цену → | 1 CONNECTOR, SNAP TIGHT 220/240V ONLY J2025 | |
| 17 | WT2-5565-000 запросить цену → | 2 CLAMP, CABLE | |
| 18 | XA9-0265-000 запросить цену → | 1 SCREW,W/WASHER,TRUSS HEAD | |
| 18 | XA9-0265-000 запросить цену → | 1 SCREW,W/WASHER,TRUSS HEAD 220/240V ONLY | |
| 19 | FG3-2811-020 запросить цену → | 1 CABLE, LATTICE | |
| 20 | FM2-0262-000 запросить цену → | 1 READER POWER MOUNT ASSEMBLY | |
| 21 | FG3-3589-000 запросить цену → | 1 CABLE, HIGH VOLTAGE CONNECTING J1,507 | |
| 22 | FG3-3178-020 запросить цену → | 1 CABLE, LATTICE J2021,2023 | |
| 23 | WE8-6094-000 запросить цену → | 1 CORE, FERRITE 220/240V ONLY | |
| 24 | FK2-0340-000 запросить цену → | 1 ALL DAY POWER PCB ASSEMBLY C3170I US C2570 JP | |
| 24 | FK2-0341-000 запросить цену → | 1 ALL DAY POWER PCB ASSEMBLY | |
| 501 | XB6-7300-607 запросить цену → | AR SCREW,TP,M3X6 | |
| 502 | XB1-2300-607 запросить цену → | AR SCREW,MACH.,TRUSS HEAD,M3X6 | |
| 503 | XB1-2400-603 запросить цену → | AR SCREW,MACH.,TRUSS HEAD,M4X6 | |
| 504 | XD1-4200-402 запросить цену → | AR WASHER,TOOTHED LOCK |
10. NPN RF MACHINE REAR PLATE 2
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FC5-0457-000 запросить цену → | 1 DUCT, FAN, | |
| 2 | FC5-0458-000 запросить цену → | 1 DUCT, FAN, | |
| 3 | FC5-0810-000 запросить цену → | 1 FILTER, AIR | |
| 4 | FH6-1999-020 запросить цену → | 1 FAN FM5 J2128 | |
| 5 | FL2-0203-000 запросить цену → | 2 PIN, POSITIONING | |
| 6 | FH6-5075-020 запросить цену → | 1 CLUTCH, ELECTROMAGNETIC CL2 J2039 | |
| 7 | FM2-0130-000 запросить цену → | 1 PAPER PICK-UP MOTOR UNIT | |
| 8 | FC5-0843-000 запросить цену → | 1 SPACER, CLUTCH | |
| 9 | VS1-7177-002 запросить цену → | 3 CONNECTOR, SNAP TIGHT J2040,2042,2060 | |
| 10 | VS1-7177-003 запросить цену → | 3 CONNECTOR, SNAP TIGHT J2033,2038,2128 | |
| 11 | VS1-7507-007 запросить цену → | 1 CONNECTOR, SNAP TIGHT J2014 | |
| 12 | FG3-3195-000 запросить цену → | 1 CABLE, CLUTCH, 2 J2038,2039 | |
| 13 | FU3-0285-000 запросить цену → | 2 GEAR, 80T/16T | |
| 14 | XA9-1386-000 запросить цену → | 24 SCREW,RS,M3X8 | |
| 15 | FK2-0155-000 запросить цену → | 2 MOTOR, STEPPING M6,7 J2083,2084 | |
| 501 | XB4-5400-807 запросить цену → | AR SCREW,P,M4X8 |
11. FM2-0102-000 1 POWER CORD TERMINAL ASSEMBLY 120V
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FH2-7080-000 запросить цену → | 1 CORD, POWER SUPPLY | |
| 2 | XA9-1386-000 запросить цену → | 2 SCREW,RS,M3X8 | |
| 3 | FH2-7082-000 запросить цену → | 1 POWER CORD SEE NOTE JHB,JJQ,KND | |
| 4 | FF3-4526-000 запросить цену → | 1 CORD, POWER SUPPLY 120V | |
| 5 | FF3-4525-000 запросить цену → | 1 CORD, POWER SUPPLY 100V | |
| 6 | FC5-1168-000 запросить цену → | 1 HANDLE, RIGHT REAR | |
| 7 | FF3-4527-000 запросить цену → | 1 CABLE, SOCKET 220/240V | |
| 8 | FK2-0140-000 запросить цену → | 1 SWITCH, MAIN SW1 | |
| 9 | FH7-7623-020 запросить цену → | 1 BREAKER, ELECTRIC LEAKAGE 220/240V ELCB2 | |
| 9 | FH7-7625-000 запросить цену → | 1 BREAKER, ELECTRIC LEAKAGE | |
| 9 | FH7-7624-020 запросить цену → | 1 BREAKER, ELECTRIC LEAKAGE 100/120V ELCB1 | |
| 10 | FH2-6488-000 запросить цену → | 1 CORD, POWER SUPPLY SEE NOTE CHINESE | |
| 11 | WT2-5565-000 запросить цену → | 2 CLAMP, CABLE | |
| 501 | XB1-2402-007 запросить цену → | AR SCREW,MACH.,TRUSS HEAD,M4X20 | |
| 502 | XB1-2500-603 запросить цену → | AR SCREW,MACH.,TRUSS HEAD,M5X6 | |
| 503 | XD1-4200-502 запросить цену → | AR WASHER,TOOTHED LOCK | |
| 504 | XB1-2400-603 запросить цену → | AR SCREW,MACH.,TRUSS HEAD,M4X6 | |
| 505 | XB6-7300-607 запросить цену → | AR SCREW,TP,M3X6 | |
| 506 | XD1-4200-402 запросить цену → | AR WASHER,TOOTHED LOCK |
12. FM2-0238-000 1 CONTROL PANEL ASSEMBLY ENGLISH JGX,KNE,KNF
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FC5-1067-000 запросить цену → | 1 KNOB, VOLUME | |
| 2 | FC5-4458-000 запросить цену → | 1 SHEET, LCD ELECTROSTATIC | |
| 3 | FC5-4460-000 запросить цену → | 1 HOLDER, PEN | |
| 4 | FH2-7037-000 запросить цену → | 1 CABLE, FLAT J1112 | |
| 5 | FK2-0246-000 запросить цену → | 1 ANALOG TOUCH PANEL UNIT | |
| 6 | FL2-1148-000 запросить цену → | 1 LCD CONTROL PANEL UNIT | |
| 7 | FG3-2834-000 запросить цену → | 1 PANEL SWITCH PCB ASSEMBLY | |
| 8 | FG3-2835-000 запросить цену → | 1 CABLE, SWITCH J2139,2140,6801,6802 | |
| 9 | FG3-2836-000 запросить цену → | 1 CABLE, PANEL INVERTER J2137,2138 | |
| 10 | FG3-2837-000 запросить цену → | 1 CABLE, CONTROL PANEL CONNECT J2116,2117 | |
| 11 | FG6-8938-000 запросить цену → | 1 CONTROL PANEL CPU PCB ASSEMBLY | |
| 12 | FG6-8939-000 запросить цену → | 1 C. PANEL INVERTER PCB ASSEMBLY | |
| 13 | FC5-1057-000 запросить цену → | 1 WINDOW, LAMP | |
| 14 | FC5-1059-000 запросить цену → | 1 KEY TOP, POWER SUPPLY | |
| 15 | FC5-1060-000 запросить цену → | 1 KEY TOP, ENERGY SAVE | |
| 16 | FC5-1061-000 запросить цену → | 1 KEY TOP, NUMBERS | |
| 17 | FC5-1064-000 запросить цену → | 1 KEY TOP, STOP | |
| 18 | FC5-1065-000 запросить цену → | 1 KEY TOP, RESET | |
| 19 | FC5-1066-000 запросить цену → | 1 KEY TOP, COUNTER | |
| 20 | FM2-1116-000 запросить цену → | 1 START KEY TOP ASSEMBLY | |
| 501 | XB4-5301-007 запросить цену → | AR SCREW,P,M3X10 | |
| 502 | XB6-7300-607 запросить цену → | AR SCREW,TP,M3X6 |
13. FM2-0150-000 1 RIGHT DOOR ASSEMBLY SEE NOTE
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FC5-0491-000 запросить цену → | 1 HOLDER, OHP SENSOR | |
| 2 | FC5-0496-000 запросить цену → | 1 GUIDE, PRE-REGIST. AUX., UPPER | |
| 3 | FL2-0106-000 запросить цену → | 1 GUIDE, PRE-REGIST. AUXILIARY | |
| 4 | FU5-2045-000 запросить цену → | 2 SPRING, COMPRESSION | |
| 5 | FU5-6014-000 запросить цену → | 2 COLLAR | |
| 6 | RB2-5850-000 запросить цену → | 1 PRISM | |
| 7 | FU5-2067-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 8 | FC5-0521-000 запросить цену → | 1 LINK, MULTI FEED HAND LEVER | |
| 9 | FC5-0522-000 запросить цену → | 1 PIN, LEVER HINGE | |
| 10 | FC5-0524-000 запросить цену → | 1 COVER, MULTI FEED CONNECTOR | |
| 11 | FC5-0525-000 запросить цену → | 1 RING, RETAINING | |
| 12 | FC5-0651-000 запросить цену → | 1 GUIDE, DUPLEXING FEEDER, | |
| 13 | FC5-0652-000 запросить цену → | 1 GUIDE, DUPLEXING FEEDER, | |
| 14 | FC5-0653-020 запросить цену → | 2 ROLLER, DUPLEXING FEEDER | |
| 15 | FC5-0659-000 запросить цену → | 1 SPRING, TORSION | |
| 16 | FC5-0674-000 запросить цену → | 1 STRAP, RIGHT DOOR | |
| 17 | FC5-0676-000 запросить цену → | 1 PLATE, GROUNDING | |
| 18 | FC5-0677-000 запросить цену → | 1 PLATE, GROUNDING | |
| 19 | FC5-0682-000 запросить цену → | 1 PIN, INNER DOOR HINGE | |
| 20 | FC5-0685-000 запросить цену → | 1 BUTTON, RIGHT DOOR | |
| 21 | FC5-0690-000 запросить цену → | 1 PLATE, SHOCK ABSORBER | |
| 22 | FC5-0803-000 запросить цену → | 1 PANEL, RIGHT UPPER | |
| 23 | FC5-0807-000 запросить цену → | 1 GUIDE, 1ST DELIVERY FIXING | |
| 24 | FC5-0972-000 запросить цену → | 1 SPRING, TORSION | |
| 25 | FC5-1354-000 запросить цену → | 1 FLAPPER, FIXING DELIVERY REV. | |
| 26 | FH6-1998-020 запросить цену → | 2 FAN FM1,2 J2051,2052 | |
| 27 | FU5-0006-000 запросить цену → | 1 GEAR, 26T/PULLEY, 24T | |
| 28 | FU5-1006-000 запросить цену → | 4 BUSHING | |
| 29 | FU5-2063-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 30 | FU5-3016-000 запросить цену → | 1 PULLEY, 24T | |
| 31 | WT2-5565-000 запросить цену → | 3 CLAMP, CABLE | |
| 32 | XF2-4112-240 запросить цену → | 1 BELT, TIMING, COGGED | |
| 33 | FG3-3189-020 запросить цену → | 1 CABLE, RIGHT DOOR UNIT | |
| 34 | FM2-0111-000 запросить цену → | 1 MULTI FEED FRAME ASSEMBLY | |
| 35 | FA4-1159-000 запросить цену → | 1 RING, RETAINING | |
| 36 | FB1-8581-000 запросить цену → | 1 ROLLER, PAPER PICK-UP | |
| 37 | FC5-0488-000 запросить цену → | 1 PAD, MULTI FEED SEPARATION | |
| 38 | FC5-0489-000 запросить цену → | 1 FLAG, MULTI FEED SENSOR | |
| 39 | FC5-0490-000 запросить цену → | 1 COVER, MULTI FEED ROLLER | |
| 40 | FK2-0149-000 запросить цену → | 2 PHOTO-INTERRUPTER PS7,17 J2049,2050 | |
| 41 | FL2-0101-000 запросить цену → | 1 PLATE, MULTI FEED, LIFTER | |
| 42 | FC5-0542-000 запросить цену → | 1 SHEET, MULTI FEED OUTLET | |
| 43 | FS5-1209-000 запросить цену → | 2 BUSHING | |
| 44 | FS6-2790-000 запросить цену → | 2 SPRING, COMPRESSION | |
| 45 | FS6-2791-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 46 | FU5-0061-000 запросить цену → | 1 GEAR, 31T | |
| 47 | FU5-2034-000 запросить цену → | 1 SPRING, TORSION | |
| 48 | FG3-3188-000 запросить цену → | 1 CABLE, MULTI SENSOR J2048,2049 | |
| 49 | FC6-4015-000 запросить цену → | 4 SPRING, LEAF | |
| 50 | FB5-4773-000 запросить цену → | 2 ROLLER, DUPLEXING | |
| 51 | FC5-0657-000 запросить цену → | 1 FLAG, DUPLEXING FEEDER SENSOR | |
| 52 | FC5-0658-000 запросить цену → | 1 SPRING, TORSION | |
| 53 | FC5-0691-000 запросить цену → | 1 STOPPER, DOOR | |
| 54 | VS1-7177-003 запросить цену → | 4 CONNECTOR, SNAP TIGHT J2046,2048,2051,5052 | |
| 55 | FL2-0143-000 запросить цену → | 1 GUIDE, DUPLEXING INTERNAL | |
| 56 | FU5-2044-000 запросить цену → | 2 SPRING, COMPRESSION | |
| 57 | FL2-0138-000 запросить цену → | 1 PIN, HINGE | |
| 58 | FC5-0671-000 запросить цену → | 1 HINGE, RIGHT DOOR, UPPER | |
| 59 | FC5-0487-000 запросить цену → | 1 SHEET, PRE-REGIST. AUX. GUIDE | |
| 60 | FC5-0529-000 запросить цену → | 1 SHEET, SEPARATION | |
| 61 | FC5-0543-000 запросить цену → | 1 SHEET, SEPARATION | |
| 62 | FC5-0703-000 запросить цену → | 2 LABEL, RIGHT INSIDE DOOR GRIP | |
| 501 | XB4-5401-007 запросить цену → | AR SCREW,P,M4X10 | |
| 502 | XD2-1100-422 запросить цену → | AR RING,E | |
| 503 | XB4-5400-809 запросить цену → | AR SCREW,P,M4X8 | |
| 504 | XD3-2200-102 запросить цену → | AR PIN,DOWEL | |
| 505 | XD3-2160-162 запросить цену → | AR PIN,DOWEL |
14. FM2-0154-000 1 PAPER FEEDER FRAME ASSEMBLY SEE NOTE
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FC5-0661-030 запросить цену → | 1 ROLLER, 2ND TRANSFER | |
| 2 | FC5-0662-000 запросить цену → | 1 ARM, 2ND TRANSFER, FRONT | |
| 3 | FC5-0664-000 запросить цену → | 1 ELIMINATOR, STATIC CHARGE | |
| 4 | FC5-0665-020 запросить цену → | 1 PLATE, GROUNDING | |
| 5 | FC5-0666-020 запросить цену → | 1 PLATE, GROUNDING | |
| 6 | FC5-0669-000 запросить цену → | 2 PIN, 2ND TRANSFER HINGE | |
| 7 | FC5-0680-000 запросить цену → | 1 HOLDER, STATIC CHARGE ELIMI. | |
| 8 | FL2-0105-000 запросить цену → | 1 ROLLER, REGISTRATION | |
| 9 | FL2-0108-000 запросить цену → | 1 GUIDE, PRE-REGIST. DOOR SIDE | |
| 10 | FL2-0140-000 запросить цену → | 1 GUIDE, 2ND TRANSFER FRONT | |
| 11 | FC5-0550-000 запросить цену → | 1 SHEET, PRE-REGIST. DOOR SIDE | |
| 12 | FU5-1009-000 запросить цену → | 1 BUSHING | |
| 13 | FU5-2027-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 14 | FC5-0549-000 запросить цену → | 1 ELIMINATOR, STATIC CHARGE | |
| 15 | FU5-2037-000 запросить цену → | 1 PLATE, GROUNDING | |
| 16 | FU5-2071-000 запросить цену → | 2 SPRING, COMPRESSION | |
| 17 | FU5-2072-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 18 | FC5-0663-000 запросить цену → | 1 ARM, 2ND TRANSFER, REAR | |
| 19 | FC5-5504-020 запросить цену → | 1 TERMINAL, POWER DISPATCHING | |
| 20 | FC5-5505-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 21 | XG9-0497-000 запросить цену → | 1 BEARING, BALL, MR106ZZ | |
| 22 | FU5-2611-000 запросить цену → | 2 SPRING, COMPRESSION | |
| 23 | FC5-0548-000 запросить цену → | 2 SHEET, PRE-REGISTRATION | |
| 501 | XB4-5401-007 запросить цену → | AR SCREW,P,M4X10 |
15. FM2-0131-000 1 RIGHT LOWER DOOR ASSEMBLY
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FB6-3313-000 запросить цену → | 2 ROLLER, PAPER FEED | |
| 2 | FC5-0588-000 запросить цену → | 1 DOOR, RIGHT LOWER | |
| 3 | FL2-0126-000 запросить цену → | 1 GUIDE, DECK PATH | |
| 4 | FC5-0590-000 запросить цену → | 1 PANEL, BLANKING | |
| 5 | FC5-0592-000 запросить цену → | 1 STOPPER, RIGHT LOWER DOOR | |
| 6 | FC5-0593-000 запросить цену → | 2 HOOK, RIGHT LOWER DOOR | |
| 7 | FC5-0594-000 запросить цену → | 1 GRIP, RIGHT LOWER DOOR | |
| 8 | FS5-1595-000 запросить цену → | 4 BLOCK, ROLLER | |
| 9 | FS7-2788-000 запросить цену → | 4 SPRING, COMPRESSION | |
| 10 | FU5-2030-000 запросить цену → | 2 SPRING, TENSION | |
| 11 | FU5-8011-000 запросить цену → | 1 LABEL, LASER CAUTION | |
| 12 | FC5-7413-000 запросить цену → | 1 SHEET LOWER DOOR | |
| 501 | XB4-5400-807 запросить цену → | AR SCREW,P,M4X8 |
16. FM2-0084-000 1 ITB COOLING FAN ASSEMBLY
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | VS1-7177-003 запросить цену → | 1 CONNECTOR, SNAP TIGHT J2027 | |
| 2 | FH6-1885-020 запросить цену → | 1 FAN FM3 J2027 | |
| 501 | XB4-5401-007 запросить цену → | AR SCREW,P,M4X10 | |
| 502 | XB4-5402-209 запросить цену → | AR SCREW, P, M4X22 |
Каталог очень большой (1326 позиций). Показаны первые 16 узлов со схемами; полный список доступен по запросу.
