Содержание
- 1. Contents
- 2. NPN RF ACCESSORIES
- 3. NPN RF EXTERNAL COVERS, PANELS, ETC.

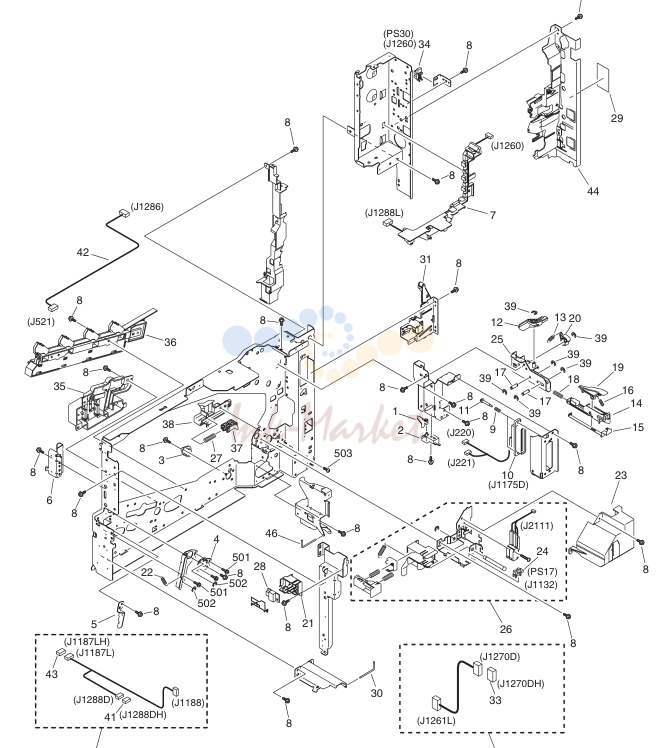

- 4. NPN RF MACHINE FRONT PLATE

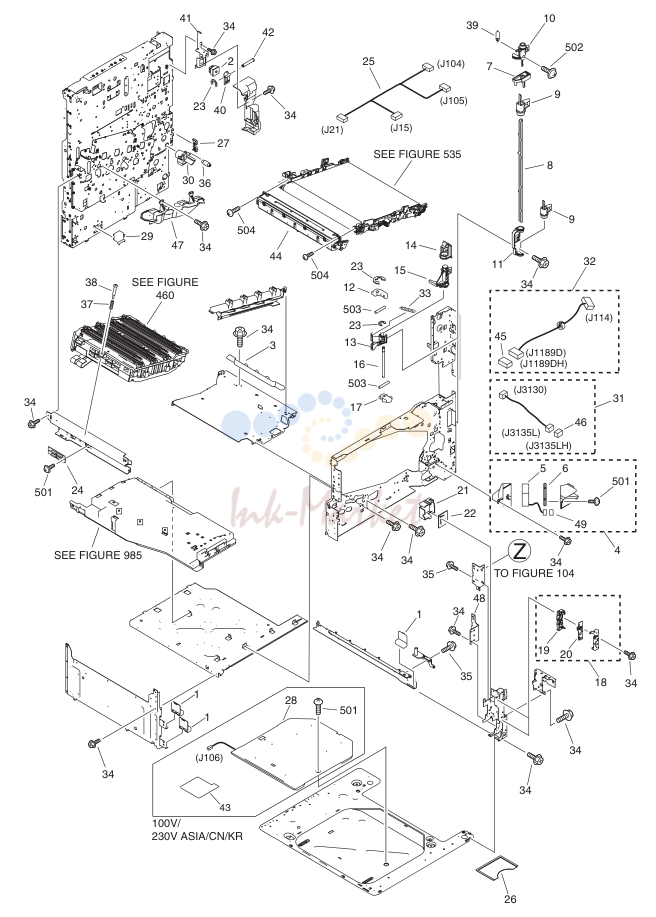

- 5. NPN RF INTERNAL COMPONENTS 1

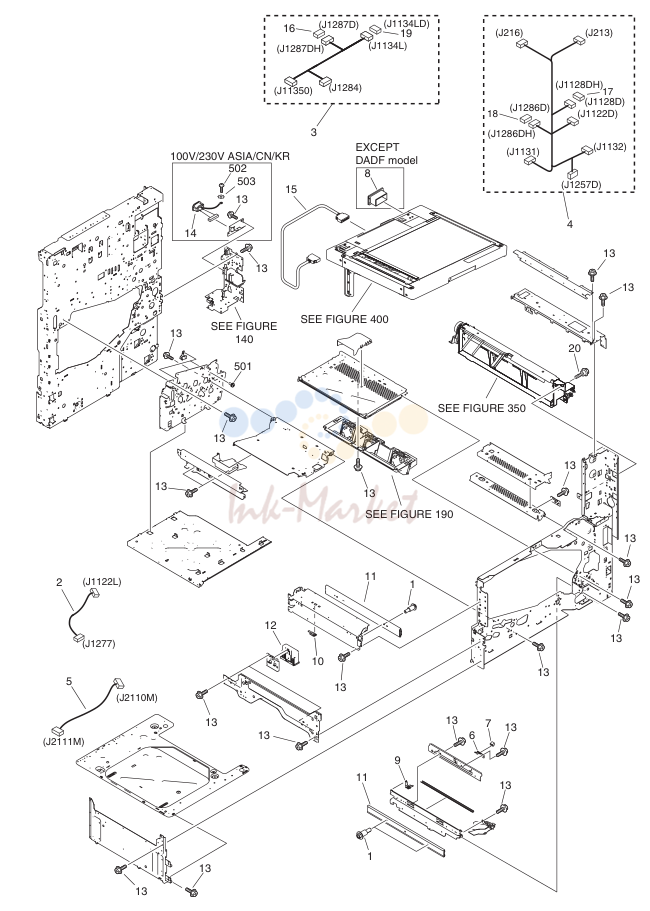

- 6. NPN RF INTERNAL COMPONENTS 2
- 7. NPN RF INTERNAL COMPONENTS 3

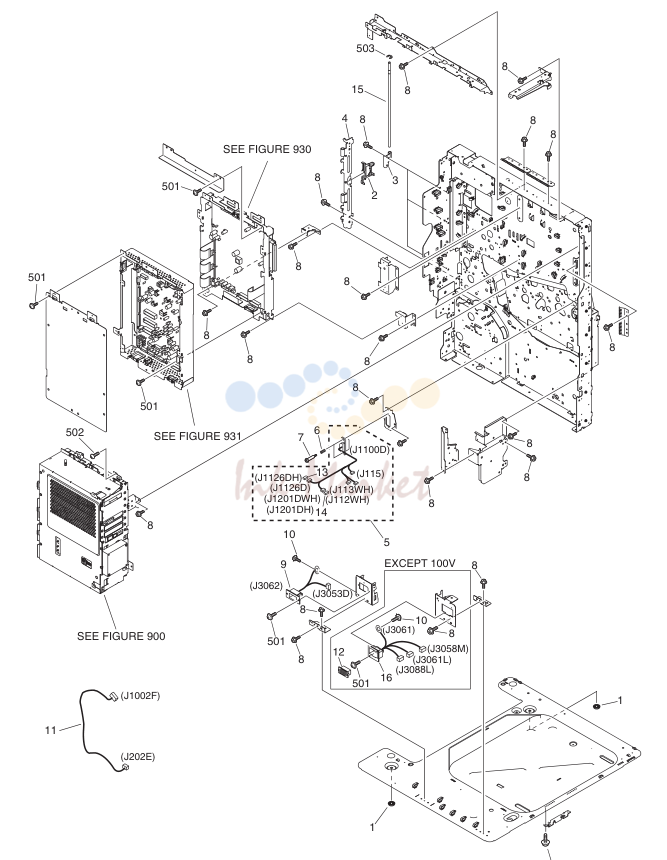

- 8. NPN RF MACHINE REAR PLATE 1

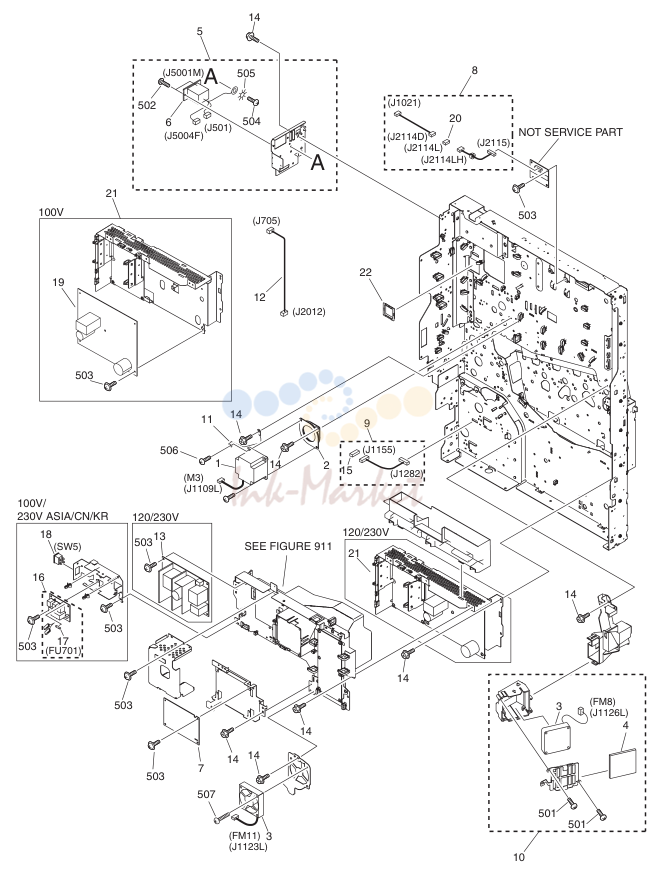

- 9. NPN RF MACHINE REAR PLATE 2

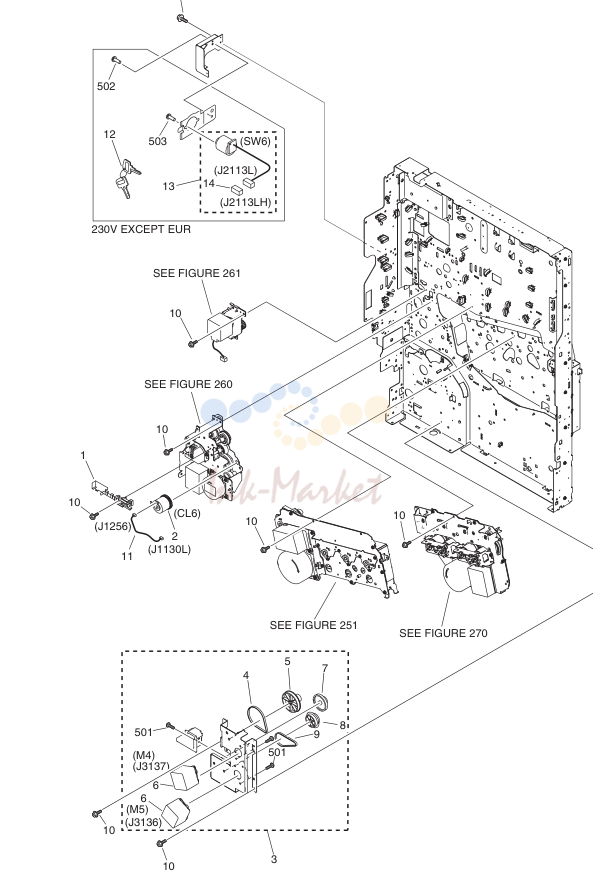

- 10. NPN RF MACHINE REAR PLATE 3

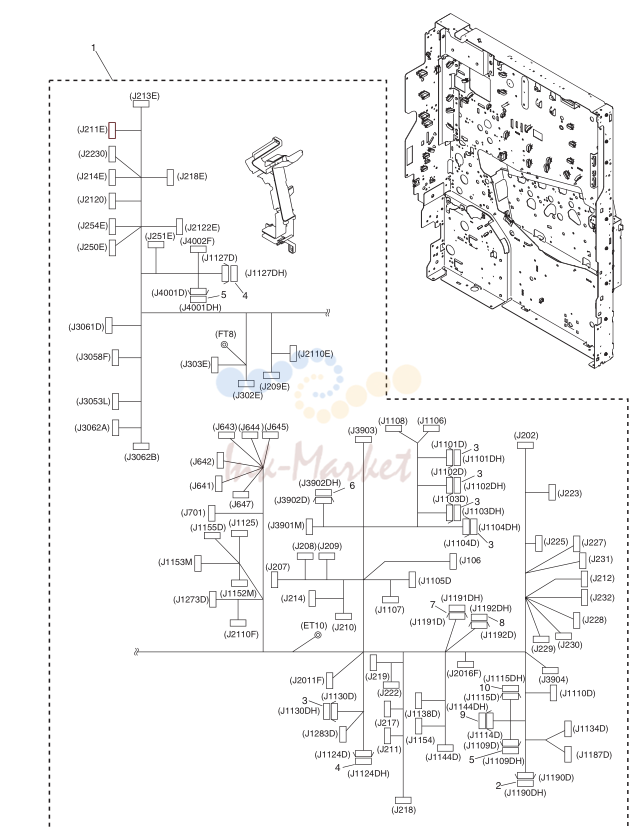

- 11. NPN RF MACHINE REAR PLATE 4

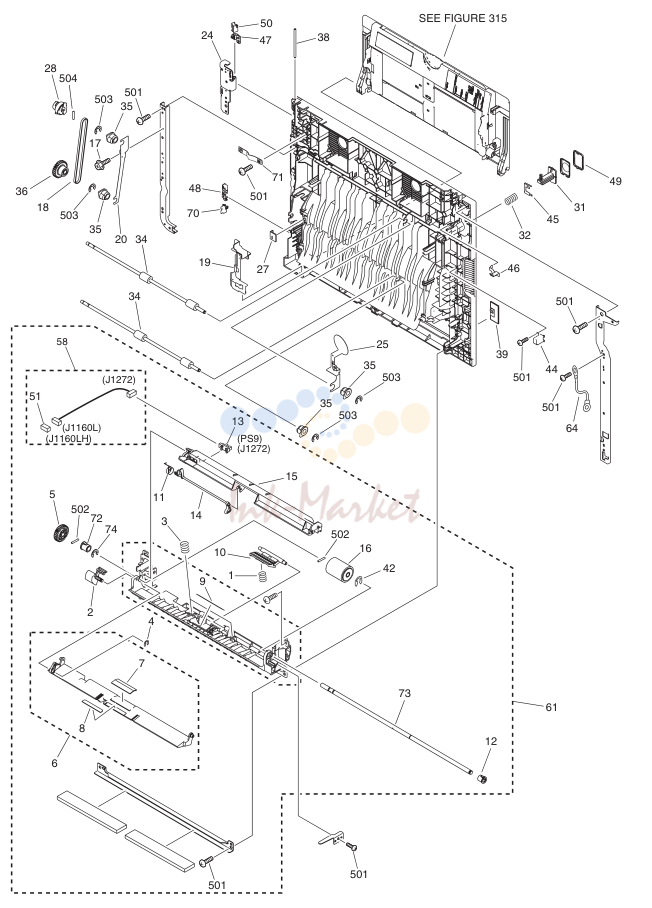

- 12. FM3-4151-000 1 RIGHT DOOR ASSEMBLY SEE NOTE 1

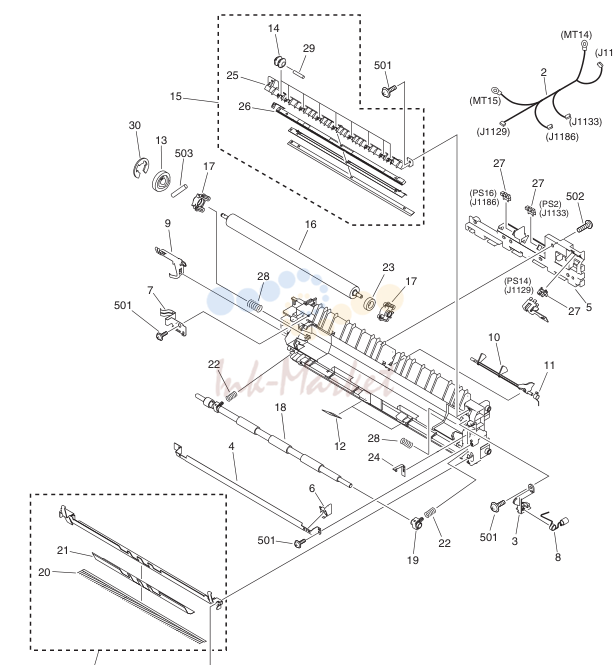

- 13. FM2-5526-000 1 PAPER FEEDER FRAME ASSEMBLY SEE NOTE

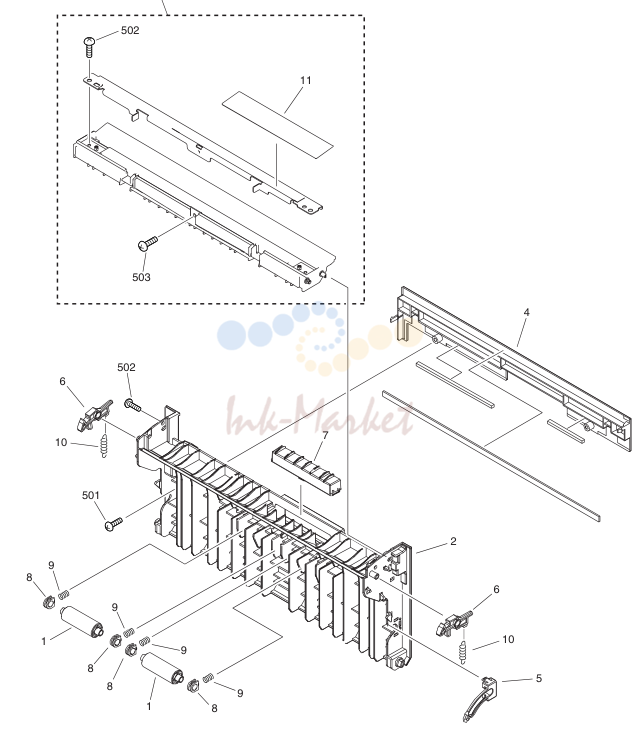

- 14. FM3-4140-000 1 RIGHT LOWER DOOR ASSEMBLY
- 15. FM2-5610-000 1 CONTROL PANEL ASSEMBLY 100V
- 16. FM2-5615-000 1 POWER CORD TERMINAL ASSEMBLY 100V
- 17. FM2-5534-000 1 FIXING COOLING FAN ASSEMBLY
- 18. FM2-5536-000 1 MULTI FEEDER DRIVE ASSEMBLY
- 19. FM2-5537-000 1 DUPLEXING DRIVE ASSEMBLY
- 20. FM2-5568-000 1 DEVELOPING DRIVE ASSEMBLY
- 21. FM2-5528-000 1 FIXING DRIVE ASSEMBLY
- 22. FM2-5538-000 1 DELIVERY DRIVE ASSEMBLY
- 23. FM2-5535-000 1 SHUTTER DRIVE ASSEMBLY
- 24. NPN RF CASSETTE MIDDLE
- 25. NPN RF CASSETTE LARGE
- 26. FM3-0009-000 1 PAPER PICK-UP ASSEMBLY MIDDLEEXCEPT CN
- 27. FM2-1578-130 1 PAPER PICK-UP ASSEMBLY LARGEEXCEPT CN
- 28. FM2-5540-000 1 MULTI FEED TRAY ASSEMBLY SEE NOTE 1
- 29. FM3-0005-000 1 PAPER DELIVERY ASSEMBLY
- 30. NPN RF 2ND 3RD DELIVERY ASSEMBLY
- 31. FM3-4154-000 1 2ND UPPER DELIVERY ASSEMBLY
- 32. FM2-7490-000 1 2ND DELIVERY FRAME ASSEMBLY
- 33. FM2-9838-000 1 3RD DELIVERY FRAME ASSEMBLY
- 34. NPN RF READER ASSEMBLY
- 35. NPN RF LASER SCANNER ASSEMBLY
- 36. FM2-9994-010 1 PROCESS ASSEMBLY SEE NOTE 1,2
- 37. NPN RF PROCESS FRAME ASSEMBLY
- 38. FM2-5522-000 1 I.T.B. ASSEMBLY
- 39. FM2-5517-000 1 HOPPER ASSEMBLY SEE NOTE 1,2
- 40. NPN RF BUFFER ASSEMBLY
- 41. FM2-5533-000 1 WASTE TONER BOX ASSEMBLY
- 42. NPN RF CONTROLLER BOX ASSEMBLY
- 43. FM2-5545-000 1 MAIN CONT. POWER SUPPLY ASS'Y
- 44. NPN RF DC CONTROLLER PCB ASSEMBLY
- 45. NPN RF DC DRIVER PCB ASSEMBLY
- 46. FM2-3221-000 1 RELAY DELIVERY CONT. PCB ASS'Y
- 47. FIGURE A11
- 48. FIGURE A12
- 49. FIGURE A13
- 50. FIGURE A40
- 51. FIGURE T20
- 52. FIGURE T21
- 53. FIGURE T25
1. Contents
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 001 | ACCESSORIES .....................................................................2-9 | ||
| 100 | EXTERNAL COVERS, PANELS, ETC. ...............................2-11 | ||
| 101 | MACHINE FRONT PLATE ...................................................2-14 | ||
| 102 | INTERNAL COMPONENTS 1 .............................................2-17 | ||
| 103 | INTERNAL COMPONENTS 2 .............................................2-20 | ||
| 104 | INTERNAL COMPONENTS 3 .............................................2-22 | ||
| 105 | MACHINE REAR PLATE 1 ..................................................2-25 | ||
| 106 | MACHINE REAR PLATE 2 ..................................................2-27 | ||
| 107 | MACHINE REAR PLATE 3 ..................................................2-30 | ||
| 108 | MACHINE REAR PLATE 4 ..................................................2-32 | ||
| 115 | RIGHT DOOR ASSEMBLY ..................................................2-34 | ||
| 116 | PAPER FEEDER FRAME ASSEMBLY ...............................2-39 | ||
| 117 | RIGHT LOWER DOOR ASSEMBLY ...................................2-42 | ||
| 130 | CONTROL PANEL ASSEMBLY ..........................................2-44 | ||
| 140 | POWER CORD TERMINAL ASSEMBLY ............................2-46 | ||
| 190 | FIXING COOLING FAN ASSEMBLY ...................................2-48 | ||
| 251 | DRUM DRIVE ASSEMBLY ..................................................2-49 | ||
| 260 | MULTI FEEDER DRIVE ASSEMBLY ..................................2-52 | ||
| 261 | DUPLEXING DRIVE ASSEMBLY ........................................2-55 | ||
| 270 | DEVELOPING DRIVE ASSEMBLY .....................................2-57 | ||
| 280 | FIXING DRIVE ASSEMBLY .................................................2-59 | ||
| 281 | DELIVERY DRIVE ASSEMBLY ...........................................2-61 | ||
| 290 | SHUTTER DRIVE ASSEMBLY ............................................2-63 | ||
| 308 | CASSETTE (1) .....................................................................2-65 | ||
| 309 | CASSETTE (2) .....................................................................2-68 | ||
| 310 | PAPER PICK-UP ASSEMBLY (1) .......................................2-71 | ||
| 311 | PAPER PICK-UP ASSEMBLY (2) .......................................2-75 | ||
| 315 | MULTI FEED TRAY ASSEMBLY .........................................2-79 | ||
| 350 | PAPER DELIVERY ASSEMBLY ..........................................2-81 | ||
| 351 | 2ND 3RD DELIVERY ASSEMBLY ......................................2-83 | ||
| 352 | 2ND UPPER DELIVERY ASSEMBLY .................................2-85 | ||
| 353 | 2ND DELIVERY FRAME ASSEMBLY .................................2-88 | ||
| 354 | 3RD DELIVERY FRAME ASSEMBLY .................................2-91 | ||
| 400 | READER ASSEMBLY ..........................................................2-94 | ||
| 460 | LASER SCANNER ASSEMBLY ..........................................2-99 | ||
| 512 | PROCESS ASSEMBLY .....................................................2-101 | ||
| 513 | PROCESS FRAME ASSEMBLY .......................................2-103 | ||
| 535 | INTERMEDIATE TRANSFER BELT ASSEMBLY .............2-109 | ||
| 620 | HOPPER ASSEMBLY .......................................................2-110 | ||
| 621 | BUFFER ASSEMBLY ........................................................2-113 | ||
| 772 | WASTE TONER BOX ASSEMBLY ....................................2-115 | ||
| 810 | FIXING ASSEMBLY ...........................................................2-116 | ||
| 900 | CONTROLLER BOX ASSEMBLY .....................................2-120 | ||
| 911 | MAIN CONT. POWER SUPPLY ASS'Y .............................2-122 | ||
| 930 | DC CONTROLLER PCB ASSEMBLY ...............................2-124 | ||
| 931 | DC DRIVER PCB ASSEMBLY ..........................................2-126 | ||
| 932 | MAIN CONTROLLER PCB ASSEMBLY ............................2-127 | ||
| 933 | MAIN CONTROLLER PCB ASS'Y,R-A ..............................2-128 | ||
| 934 | PDRM-EF-A PCB ASS'Y(S) ...............................................2-129 | ||
| 935 | MAIN CONTROLLER PCB ASS'Y,SJ-A ............................2-130 | ||
| 936 | LANBAR-C-BC PCB ASSEMBLY ......................................2-131 | ||
| 937 | RB-A2 запросить цену → | PCB ASSEMBLY ....................................................2-132 | |
| 938 | READER CONTROLLER PCB ASSEMBLY ......................2-133 | ||
| 939 | OPEN INTERFACE BOARD PCB ASS'Y ..........................2-134 | ||
| 985 | BIAS HIGH VOLTAGE PCB ASSEMBLY ..........................2-135 | ||
| 986 | TRANSFER H.V. PCB (HV2) .............................................2-136 | ||
| 994 | RELAY DELIVERY CONTROLLER PCB ASSEMBLY ......2-139 | ||
| 100 | EXTERNAL COVERS, PANELS, ETC.............................................................2-11 | ||
| 101 | MACHINE FRONT PLATE................................................................................2-14 | ||
| 102 | INTERNAL COMPONENTS 1..........................................................................2-17 | ||
| 103 | INTERNAL COMPONENTS 2..........................................................................2-20 | ||
| 104 | INTERNAL COMPONENTS 3..........................................................................2-22 | ||
| 105 | MACHINE REAR PLATE 1...............................................................................2-25 | ||
| 106 | MACHINE REAR PLATE 2...............................................................................2-27 | ||
| 107 | MACHINE REAR PLATE 3...............................................................................2-30 | ||
| 108 | MACHINE REAR PLATE 4...............................................................................2-32 | ||
| 115 | RIGHT DOOR ASSEMBLY...............................................................................2-34 | ||
| 116 | PAPER FEEDER FRAME ASSEMBLY............................................................2-39 | ||
| 117 | RIGHT LOWER DOOR ASSEMBLY................................................................2-42 | ||
| 130 | CONTROL PANEL ASSEMBLY.......................................................................2-44 | ||
| 140 | POWER CORD TERMINAL ASSEMBLY.........................................................2-46 | ||
| 190 | FIXING COOLING FAN ASSEMBLY................................................................2-48 | ||
| 251 | DRUM DRIVE ASSEMBLY...............................................................................2-49 | ||
| 260 | MULTI FEEDER DRIVE ASSEMBLY...............................................................2-52 | ||
| 261 | DUPLEXING DRIVE ASSEMBLY.....................................................................2-55 | ||
| 270 | DEVELOPING DRIVE ASSEMBLY..................................................................2-57 | ||
| 280 | FIXING DRIVE ASSEMBLY..............................................................................2-59 | ||
| 281 | DELIVERY DRIVE ASSEMBLY........................................................................2-61 | ||
| 290 | SHUTTER DRIVE ASSEMBLY.........................................................................2-63 | ||
| 308 | CASSETTE (1)..................................................................................................2-65 | ||
| 309 | CASSETTE (2)..................................................................................................2-68 | ||
| 310 | PAPER PICK-UP ASSEMBLY (1)....................................................................2-71 | ||
| 311 | PAPER PICK-UP ASSEMBLY (2)....................................................................2-75 | ||
| 315 | MULTI FEED TRAY ASSEMBLY......................................................................2-79 | ||
| 350 | PAPER DELIVERY ASSEMBLY.......................................................................2-81 | ||
| 351 | 2ND 3RD DELIVERY ASSEMBLY...................................................................2-83 | ||
| 352 | 2ND UPPER DELIVERY ASSEMBLY..............................................................2-85 | ||
| 353 | 2ND DELIVERY FRAME ASSEMBLY..............................................................2-88 | ||
| 354 | 3RD DELIVERY FRAME ASSEMBLY..............................................................2-91 | ||
| 400 | READER ASSEMBLY.......................................................................................2-94 | ||
| 460 | LASER SCANNER ASSEMBLY.......................................................................2-99 | ||
| 512 | PROCESS ASSEMBLY..................................................................................2-101 | ||
| 513 | PROCESS FRAME ASSEMBLY....................................................................2-103 | ||
| 535 | INTERMEDIATE TRANSFER BELT ASSEMBLY...........................................2-109 | ||
| 620 | HOPPER ASSEMBLY....................................................................................2-110 | ||
| 621 | BUFFER ASSEMBLY.....................................................................................2-113 | ||
| 772 | WASTE TONER BOX ASSEMBLY.................................................................2-115 | ||
| 810 | FIXING ASSEMBLY........................................................................................2-116 | ||
| 900 | CONTROLLER BOX ASSEMBLY..................................................................2-120 | ||
| 911 | MAIN CONT. POWER SUPPLY ASS'Y..........................................................2-122 | ||
| 930 | DC CONTROLLER PCB ASSEMBLY............................................................2-124 | ||
| 931 | DC DRIVER PCB ASSEMBLY.......................................................................2-126 | ||
| 932 | MAIN CONTROLLER PCB ASSEMBLY.........................................................2-127 | ||
| 933 | MAIN CONTROLLER PCB ASS'Y,R-A...........................................................2-128 | ||
| 934 | PDRM-EF-A PCB ASS'Y(S)............................................................................2-129 | ||
| 935 | MAIN CONTROLLER PCB ASS'Y,SJ-A.........................................................2-130 | ||
| 936 | LANBAR-C-BC PCB ASSEMBLY...................................................................2-131 | ||
| 937 | RB-A2 запросить цену → | PCB ASSEMBLY.................................................................................2-132 | |
| 938 | READER CONTROLLER PCB ASSEMBLY...................................................2-133 | ||
| 939 | OPEN INTERFACE BOARD PCB ASS'Y.......................................................2-134 | ||
| 985 | BIAS HIGH VOLTAGE PCB ASSEMBLY.......................................................2-135 | ||
| 986 | TRANSFER H.V. PCB (HV2)..........................................................................2-136 | ||
| 994 | RELAY DELIVERY CONTROLLER PCB ASSEMBLY...................................2-139 |
2. NPN RF ACCESSORIES
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FK2-7015-000 запросить цену → | 1 CD-ROM, SOFTWARE FOR MEAP | |
| 1 | FK2-7016-000 запросить цену → | 1 CD-ROM, SOFTWARE FOR MEAP English | |
| 1 | FK2-7018-000 запросить цену → | 1 CD-ROM, SOFTWARE FOR MEAP | |
| 1 | FK2-7019-000 запросить цену → | 1 CD-ROM, SOFTWARE FOR MEAP Chinese/Traditional | |
| 2 | FK2-7020-000 запросить цену → | 1 CD-ROM, LIPS LX USER SOFTWARE | |
| 3 | FK2-7021-000 запросить цену → | 1 CD-ROM, FAX DRIVER SOFTWARE | |
| 4 | FK2-7045-000 запросить цену → | 1 CD-ROM, FAX DRIVER (WIN98/ME) | |
| 5 | FK2-7022-000 запросить цену → | 1 CD-ROM, UFR II USER SOFTWARE 3080/2550CZY/DBU/ | |
| 5 | FK2-7025-000 запросить цену → | 1 CD-ROM, UFR II USER SOFTWARE | |
| 6 | FK2-7023-000 запросить цену → | 1 CD-ROM, UFR II/PCL USER S/W | |
| 6 | FK2-7024-000 запросить цену → | 1 CD-ROM, UFR II/PCL USER S/W | |
| 6 | FK2-7042-000 запросить цену → | 1 CD-ROM, UFR II/PCL USER S/W | |
| 7 | FK2-7043-000 запросить цену → | 1 CD-ROM, UFR II/PCL/PS USER S/W |

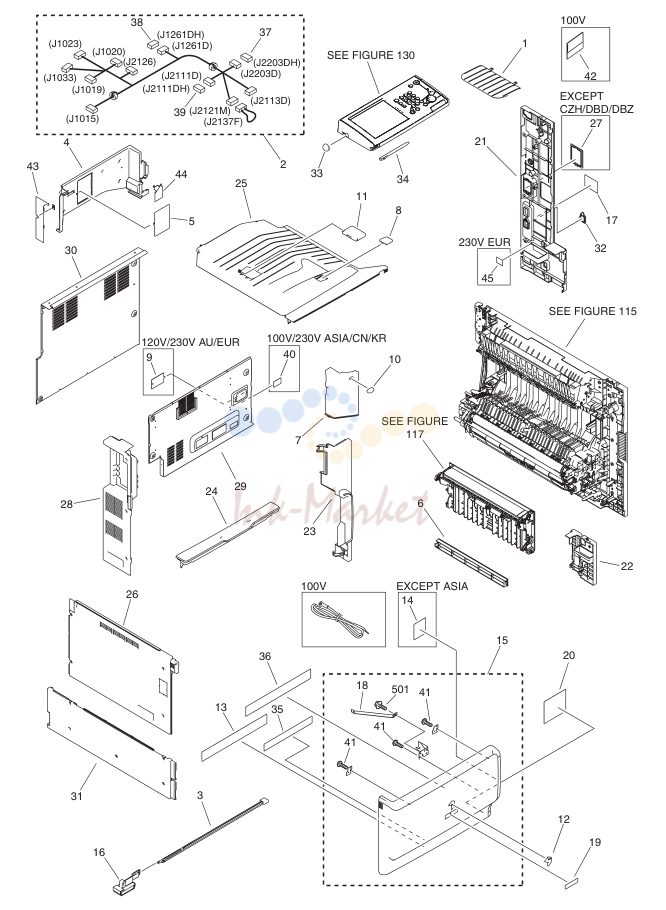

3. NPN RF EXTERNAL COVERS, PANELS, ETC.
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FC5-0860-020 запросить цену → | 1 GUIDE, REVERSE BACK END | |
| 2 | FM2-9462-000 запросить цену → | 1 CABLE, CONTROL PANEL | |
| 3 | FC6-9565-000 запросить цену → | 1 ARM, CLEANING | |
| 4 | FC7-6968-000 запросить цену → | 1 PANEL, INNER, REAR | |
| 5 | FC5-0889-000 запросить цену → | 1 COVER, BLANKING | |
| 6 | FC5-0954-000 запросить цену → | 1 PANEL, RIGHT, LOWER | |
| 7 | FC5-1117-000 запросить цену → | 1 PANEL, INNER, RIGHT | |
| 8 | FC5-0957-000 запросить цену → | 1 CAP, INTERNAL PAPER DELIVERY | |
| 9 | FC5-1111-000 запросить цену → | 1 COVER, OUTLET 120V 230V AU/EUR | |
| 10 | FC5-6540-000 запросить цену → | 1 COVER, SCREW | |
| 11 | FC5-0812-000 запросить цену → | 1 STOPPER, PUSHING | |
| 12 | FC5-0459-000 запросить цену → | 1 EMBLEM, IMAGERUNNER | |
| 13 | FC6-9398-000 запросить цену → | 1 LABEL, WASTE TONER EXCHANGE | |
| 14 | FC7-4819-000 запросить цену → | 1 LABEL, TONER | |
| 14 | FC7-4828-000 запросить цену → | 1 LABEL, TONER 120V UL | |
| 14 | FC7-4829-000 запросить цену → | 1 LABEL, TONER 230V EUR | |
| 15 | FM2-5572-000 запросить цену → | 1 PANEL, FRONT | |
| 16 | FL2-4425-000 запросить цену → | 1 CLEANING PAD UNIT | |
| 17 | FC8-1201-000 запросить цену → | 1 LABEL,SHUT,DOWN AB | |
| 18 | FC7-2337-000 запросить цену → | 1 STRAP, DOOR, FRONT | |
| 19 | FC8-1182-000 запросить цену → | 1 PLATE, NAME iR C3580 | |
| 19 | FC8-1183-000 запросить цену → | 1 PLATE, NAME iR C3580F | |
| 19 | FC8-1184-000 запросить цену → | 1 PLATE, NAME iR C3580i | |
| 19 | FC8-1185-000 запросить цену → | 1 PLATE, NAME imageRUNNER C3480 | |
| 19 | FC8-1186-000 запросить цену → | 1 PLATE, NAME imageRUNNER C3480i | |
| 19 | FC8-1187-000 запросить цену → | 1 PLATE, NAME iR C3080 | |
| 19 | FC8-1188-000 запросить цену → | 1 PLATE, NAME iR C3080F | |
| 19 | FC8-1189-000 запросить цену → | 1 PLATE, NAME iR C3080i | |
| 19 | FC8-1190-000 запросить цену → | 1 PLATE, NAME imageRUNNER C3080 | |
| 19 | FC8-1191-000 запросить цену → | 1 PLATE, NAME imageRUNNER C3080i | |
| 19 | FC8-1192-000 запросить цену → | 1 PLATE, NAME iR C2550F | |
| 19 | FC8-1193-000 запросить цену → | 1 PLATE, NAME iR C2550i | |
| 19 | FC8-1194-000 запросить цену → | 1 PLATE, NAME imageRUNNER C2550 | |
| 19 | FC8-1195-000 запросить цену → | 1 PLATE, NAME iR C2380i | |
| 20 | FU5-8797-000 запросить цену → | 1 LABEL, LASER CAUTION | |
| 21 | FC7-2360-000 запросить цену → | 1 COVER, RIGHT, REAR | |
| 22 | FC7-4132-000 запросить цену → | 1 PANEL, RIGHT, FRONT LOWER | |
| 23 | FC6-9457-000 запросить цену → | 1 COVER, RIGHT FRONT | |
| 24 | FC6-9382-000 запросить цену → | 1 COVER, SUB, FRONT | |
| 25 | FC6-9459-000 запросить цену → | 1 PANEL, INTERNAL PAPER DELIVERY | |
| 26 | FL2-4469-000 запросить цену → | 1 COVER, LEFT | |
| 27 | FC7-2359-000 запросить цену → | 1 COVER, MODULAR EXCEPT CZH/DBD/DBZ | |
| 28 | FM3-4148-000 запросить цену → | 1 PANEL, LEFT, REAR | |
| 29 | FL2-4467-000 запросить цену → | 1 COVER, REAR, LOWER | |
| 30 | FL2-4427-000 запросить цену → | 1 PANEL, REAR, UPPER | |
| 31 | FL2-4470-000 запросить цену → | 1 PANEL, LEFT | |
| 33 | FB6-3771-000 запросить цену → | 1 COVER, RUBBER | |
| 34 | FB6-3950-000 запросить цену → | 1 PEN, TOUCH PANEL | |
| 35 | FC7-7017-000 запросить цену → | 1 LABEL, CASE EXCHANGE | |
| 36 | FC7-4817-000 запросить цену → | 1 LABEL, CLEANING OPERATOR | |
| 37 | VS1-7177-009 запросить цену → | 1 CONNECTOR, 9P | |
| 38 | VS1-7177-002 запросить цену → | 1 CONNECTOR, SNAP TIGHT, BK | |
| 39 | VS1-7177-010 запросить цену → | 1 CONNECTOR, 10P | |
| 40 | FU5-8802-000 запросить цену → | 1 LABEL,OUTLET 100V | |
| 40 | FU5-8803-000 запросить цену → | 1 LABEL,OUTLET 230V ASIA/CN/KR | |
| 41 | FC7-7386-000 запросить цену → | 5 SCREW, FLAT HEAD, M4X10 | |
| 42 | FU5-8329-000 запросить цену → | 1 LABEL, GROUNDING CAUTION 100V | |
| 43 | FC7-6969-000 запросить цену → | 1 PANEL, READER CROSSMEMBER | |
| 44 | FC7-6970-000 запросить цену → | 1 COVER, SENSOR | |
| 45 | FU5-8021-000 запросить цену → | 1 LABEL, GROUNDING CAUTION 230V EUR | |
| 501 | XB3-6400-805 запросить цену → | 1 SCREW,RS,M4X8 |
4. NPN RF MACHINE FRONT PLATE
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FC7-9359-000 запросить цену → | 1 FLAG, SENSOR | |
| 2 | FC7-4172-000 запросить цену → | 1 LOCK, SHUTTER SENSOR | |
| 3 | FC6-9260-000 запросить цену → | 1 BUSHING | |
| 4 | FC6-9259-000 запросить цену → | 1 BUSHING | |
| 5 | FC6-9240-000 запросить цену → | 1 PLATE_HOLDER ADJUST | |
| 6 | FC6-9265-000 запросить цену → | 1 PLATE_CROSSMEMBER FIXED | |
| 7 | FM2-9998-000 запросить цену → | 1 CABLE, DOOR SENSOR CONNECTING | |
| 8 | XA9-1386-000 запросить цену → | AR SCREW,RS,M3X8 | |
| 9 | FU6-2674-000 запросить цену → | 2 SPRING, COMPRESSION | |
| 10 | FM2-9461-000 запросить цену → | 1 CABLE, CONNECTING | |
| 11 | FS5-9282-020 запросить цену → | 2 SCREW, STEPPED | |
| 12 | FC7-2380-000 запросить цену → | 1 ARM, LINK | |
| 13 | FU6-2671-000 запросить цену → | 1 SPRING, TENSION | |
| 14 | FC7-2379-000 запросить цену → | 1 BASE, SLIDE | |
| 15 | FC7-2320-000 запросить цену → | 1 PLATE, LEVER GROUNDING | |
| 16 | FU6-2668-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 17 | FU6-5413-000 запросить цену → | 2 SHAFT, SLIDE | |
| 18 | FU6-2672-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 19 | FC7-2381-000 запросить цену → | 1 LEVER, LOCK | |
| 20 | FC7-2318-000 запросить цену → | 1 LOCK, LEVER | |
| 21 | FC6-5381-000 запросить цену → | 1 HOLDER, TEMP./HYGRO. SENSOR | |
| 22 | FU6-2656-000 запросить цену → | 1 SPRING, TENSION | |
| 23 | FC6-9444-010 запросить цену → | 1 COVER, INTERLOCK, FRONT | |
| 24 | WG8-5772-000 запросить цену → | 1 PHOTO-INTERRUPTER, TLP1255(C8) PS17 | |
| 26 | FM2-5546-000 запросить цену → | 1 SWITCH, INTERLOCK ASS'Y | |
| 27 | FU5-2070-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 28 | FK2-0495-000 запросить цену → | 1 SENSOR UNIT, ENVIRONMENT | |
| 29 | FC7-4455-000 запросить цену → | 1 LABEL, I.T.B. CAUTION | |
| 30 | FC6-5052-000 запросить цену → | 2 PIN,HINGE | |
| 31 | FM3-0008-000 запросить цену → | 1 DOOR PRESSURE AUX. UNIT, RT. | |
| 32 | FM2-9484-000 запросить цену → | 1 CABLE, SPEAKER, SHORT | |
| 33 | VS1-7177-002 запросить цену → | 1 CONNECTOR, SNAP TIGHT, BK | |
| 34 | FK2-0149-000 запросить цену → | 1 PHOTO-INTERRUPTER, TLP1252(C6) PS30 | |
| 35 | FM2-5549-000 запросить цену → | 1 HIGH VOLTAGE CONNECTING UNIT | |
| 36 | FM2-5550-000 запросить цену → | 1 DRUM NEW OLD DETECT UNIT | |
| 37 | FC6-9450-000 запросить цену → | 1 SLIDER | |
| 38 | FC6-9449-000 запросить цену → | 1 GUIDE, SLIDER | |
| 39 | XD9-0135-000 запросить цену → | 8 RING, E | |
| 40 | FM2-9434-000 запросить цену → | 1 CABLE, ENVIRONMENT SENSOR | |
| 41 | VS1-7173-003 запросить цену → | 1 CONNECTOR, SNAP TIGHT, 3P, W | |
| 42 | FM2-9473-000 запросить цену → | 1 CABLE, NEW OLD SENSOR | |
| 43 | VS1-7173-007 запросить цену → | 1 CONNECTOR, SNAP TIGHT, 7P | |
| 44 | FC7-7004-000 запросить цену → | 1 COVER, INNER, RIGHT | |
| 501 | XB2-8300-807 запросить цену → | 3 SCREW,W/WASHER,M3X8 | |
| 502 | XD1-1100-322 запросить цену → | 2 RETAINING RING (E-TYPE) | |
| 503 | XB4-5400-807 запросить цену → | 1 SCREW,P,M4X8 |
5. NPN RF INTERNAL COMPONENTS 1
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FB6-3507-000 запросить цену → | 4 BLOCK, SWING | |
| 2 | FM2-9427-000 запросить цену → | 1 CABLE, FIXING INTERLOCK | |
| 3 | FC6-9558-000 запросить цену → | 1 GUIDE, SCANNER | |
| 4 | FM2-5554-000 запросить цену → | 1 EXHAUST FAN DUCT ASSEMBLY | |
| 5 | FK2-2064-000 запросить цену → | 1 FAN | |
| 6 | FC6-9549-000 запросить цену → | 1 FILTER, AIR | |
| 7 | FC7-2317-000 запросить цену → | 1 LINK, SHAFT | |
| 8 | FC6-9241-010 запросить цену → | 1 SHAFT, HOOK | |
| 9 | FC7-6972-000 запросить цену → | 2 HOOK, RIGHT DOOR, LOWER | |
| 10 | FC5-0686-010 запросить цену → | 1 HOOK, RIGHT DOOR, UPPER | |
| 11 | FC7-6973-000 запросить цену → | 1 SUPPORT, HOOK POSITIONING | |
| 12 | FC6-9593-000 запросить цену → | 1 LEVER, RELEASE, UPPER | |
| 13 | FC6-9590-000 запросить цену → | 1 BUSHING | |
| 14 | FC6-9588-000 запросить цену → | 1 BUSHING | |
| 15 | FC6-9589-000 запросить цену → | 1 HOOK | |
| 16 | FC6-9592-000 запросить цену → | 1 SHAFT, RELEASE | |
| 17 | FC6-9594-000 запросить цену → | 1 LEVER, RELEASE, LOWER | |
| 18 | FM2-0305-000 запросить цену → | 2 CASSETTE SIZE SENSOR ASSEMBLY | |
| 19 | FC5-1420-000 запросить цену → | 2 HOLDER, SIZE DETECT | |
| 20 | FM2-2770-000 запросить цену → | 2 SIZE SENSOR PCB ASSEMBLY | |
| 21 | FC5-0641-010 запросить цену → | 1 COVER, PCB | |
| 22 | FM2-2771-000 запросить цену → | 1 SIZE DETECT CONNECT PCB ASS'Y | |
| 23 | XD9-0136-000 запросить цену → | 3 RING, E | |
| 24 | FM2-8272-000 запросить цену → | 1 LASER CONNECTING PCB ASS'Y | |
| 25 | FM2-9456-000 запросить цену → | 1 CABLE, SCANNER | |
| 26 | FC5-1146-000 запросить цену → | 1 HOLDER, SERVICE BOOK | |
| 27 | FC5-7195-000 запросить цену → | 1 COVER, DOOR POSITIONING, RIGHT | |
| 28 | FK2-0375-000 запросить цену → | 1 HEATER, CASSETTE 100V | |
| 28 | FK2-0376-000 запросить цену → | 1 HEATER, CASSETTE 230V ASIA/CN/KR | |
| 29 | FC6-5053-000 запросить цену → | 1 COVER, HEATER CONNECTOR | |
| 30 | FC6-9613-000 запросить цену → | 1 CAM, RELEASE | |
| 31 | FM2-2853-000 запросить цену → | 1 CABLE,CST.SIZE DETECT CONNECT | |
| 32 | FM2-9465-000 запросить цену → | 1 CABLE, POLYGON MOTOR | |
| 33 | FU6-2662-000 запросить цену → | 1 SPRING, TENSION | |
| 34 | XA9-1386-000 запросить цену → | AR SCREW,RS,M3X8 | |
| 35 | XA9-1668-000 запросить цену → | 2 SCREW,RS,M3X8.5 | |
| 36 | FU5-6643-000 запросить цену → | 1 ROLLER | |
| 37 | FU5-2682-000 запросить цену → | 3 SPRING | |
| 38 | FU5-9330-000 запросить цену → | 3 SCREW, STEPPED, M3 | |
| 39 | FU5-2064-000 запросить цену → | 1 SPRING, TENSION | |
| 40 | FC6-9540-000 запросить цену → | 1 PLATE, SWITCH PRESSURE | |
| 41 | FU6-2666-000 запросить цену → | 1 SPRING, TENSION | |
| 42 | FU6-5409-000 запросить цену → | 1 SHAFT, INTERLOCK LINK, AC | |
| 43 | FC5-6899-000 запросить цену → | 1 COVER,HEATER 100V/230V ASIA/CN/KR | |
| 44 | FM2-5523-000 запросить цену → | 1 TRANSFER CLEANING ASSEMBLY | |
| 45 | VS1-7173-005 запросить цену → | 1 CONNECTOR, SNAP TIGHT | |
| 46 | VS1-7173-007 запросить цену → | 1 CONNECTOR, SNAP TIGHT, 7P | |
| 47 | FL2-4428-000 запросить цену → | 1 DUCT,UPPER | |
| 48 | FC5-0567-010 запросить цену → | 1 PLATE, PICK-UP ASS'Y MOUNT, U | |
| 49 | VS1-7177-003 запросить цену → | 1 CONNECTOR, SNAP TIGHT, BK | |
| 501 | XB6-7300-607 запросить цену → | 1 SCREW, CROOSS-RECESS, FCH | |
| 502 | XB6-7300-607 запросить цену → | 1 SCREW,TP,M3X6 | |
| 503 | XD3-2200-122 запросить цену → | 2 PIN, DOWEL | |
| 504 | XB1-2300-607 запросить цену → | 4 SCREW, BH3X6 |
6. NPN RF INTERNAL COMPONENTS 2
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FU5-9446-000 запросить цену → | 4 SCREW, STEPPED, M4X8.2 | |
| 2 | FM2-9448-000 запросить цену → | 1 CABLE, OHP | |
| 3 | FM2-9441-000 запросить цену → | 1 CABLE, COOLING FAN | |
| 4 | FM2-9460-000 запросить цену → | 1 CABLE, PROCESSOR I.T. | |
| 5 | FM2-9453-000 запросить цену → | 1 CABLE, DC INTERLOCK CONNECTING | |
| 6 | FC6-9620-000 запросить цену → | 1 MOUNT, SENSOR | |
| 7 | RH7-7129-020 запросить цену → | 1 OHT SENSOR UNIT | |
| 8 | FH2-6552-000 запросить цену → | 1 COVER, CONNECTOR EXCEPT DADF model | |
| 9 | FC6-9257-000 запросить цену → | 1 GUIDE, RAIL | |
| 10 | FC7-4159-000 запросить цену → | 1 GUIDE, FRAME | |
| 11 | FC6-9233-000 запросить цену → | 2 RAIL, SLIDE | |
| 12 | FC5-0959-000 запросить цену → | 2 GRIP, LEFT | |
| 13 | XA9-1386-000 запросить цену → | AR SCREW,RS,M3X8 | |
| 14 | FM3-0281-000 запросить цену → | 1 CABLE, OUTLET 100V/230V ASIA/CN/KR | |
| 15 | FK2-0732-000 запросить цену → | 1 CABLE,DDI-S SERIAL | |
| 16 | VS1-7177-003 запросить цену → | 2 CONNECTOR, SNAP TIGHT, BK | |
| 17 | VS1-7177-004 запросить цену → | 1 CONNECTOR, SNAP TIGHT, BK | |
| 18 | VS1-7207-008 запросить цену → | 1 CONNECTOR, SNAP TIGHT, BK | |
| 19 | VS1-7177-009 запросить цену → | 1 CONNECTOR, 9P | |
| 20 | FS5-9664-020 запросить цену → | 2 SCREW,RS STEPPED,M3 | |
| 501 | XB2-8300-807 запросить цену → | 6 SCREW, M3X8 | |
| 502 | XB1-2400-603 запросить цену → | 3 SCREW, MACHINE M4X6 (COP) 100V/230V ASIA/CN/KR | |
| 503 | XD1-4200-402 запросить цену → | 1 WASHER, TOOTHED LOCK, M4 100V/230V ASIA/CN/KR | |
| 22 | (J2035L) SEE FIGURE | ||
| 20 | SEE FIGURE | ||
| 20 | SEE FIGURE |
7. NPN RF INTERNAL COMPONENTS 3
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FC5-0958-000 запросить цену → | 1 GRIP, RIGHT FRONT | |
| 2 | FU5-1701-000 запросить цену → | 1 BUSHING | |
| 3 | FL2-5804-000 запросить цену → | 1 CABLE, VARISTOR | |
| 4 | FC6-9622-000 запросить цену → | 1 HOLDER, GROUNDING | |
| 5 | FC6-9621-000 запросить цену → | 1 SPRING, GROUNDING | |
| 6 | FC6-9623-000 запросить цену → | 1 SPRING, GROUNDING | |
| 7 | FC6-9624-000 запросить цену → | 1 HOLDER, GROUNDING | |
| 8 | FL2-4464-000 запросить цену → | 1 GUIDE,PRE-REGIST.MAIN BODY | |
| 9 | WG8-5772-000 запросить цену → | 1 PHOTO-INTERRUPTER, TLP1255(C8) PS19 | |
| 10 | FU5-2035-000 запросить цену → | 1 SPRING, TORSION | |
| 11 | FC5-0516-000 запросить цену → | 1 SPRING, GROUNDING | |
| 12 | FC5-0540-000 запросить цену → | 1 HOLDER, GROUNDING SPRING | |
| 13 | FC5-0547-000 запросить цену → | 1 GUIDE, PRE-REGISTRATION PAPER | |
| 14 | FC6-5062-000 запросить цену → | 1 SPRING, GROUNDING | |
| 15 | FK2-0149-000 запросить цену → | 1 PHOTO-INTERRUPTER, TLP1252(C6) | |
| 16 | FL2-4520-000 запросить цену → | 1 FLAG, PRE-REGISTRATION SENSOR | |
| 17 | FC6-5051-000 запросить цену → | 2 PIN, POSITIONING | |
| 18 | FU5-1011-000 запросить цену → | 1 BUSHING | |
| 19 | FL2-0104-000 запросить цену → | 1 ROLLER, REGISTRATION HARD | |
| 20 | XA9-1386-000 запросить цену → | AR SCREW,RS,M3X8 | |
| 21 | FU5-2066-000 запросить цену → | 2 SPRING, COMPRESSION | |
| 22 | FG3-3193-000 запросить цену → | 1 CABLE, PRE-REGISTRATION SENSOR | |
| 23 | FS5-1798-000 запросить цену → | 1 BUSHING | |
| 24 | FB6-3313-000 запросить цену → | 2 ROLLER, PAPER FEED | |
| 25 | FU6-2924-000 запросить цену → | 4 SPRING, COMPRESSION | |
| 26 | FU5-1035-000 запросить цену → | 4 BUSHING | |
| 27 | FM3-1297-000 запросить цену → | 1 RIGHT LOWER INNER DOOR ASS'Y | |
| 28 | FC7-9370-000 запросить цену → | 1 PLATE,FLAG,REGISTRATION SENSOR | |
| 29 | XD9-0137-010 запросить цену → | 2 RING, E | |
| 30 | FC7-5906-000 запросить цену → | 1 SPRING, LEAF | |
| 31 | FC7-5907-000 запросить цену → | 2 SPRING, GROUNDING | |
| 32 | FM3-3911-000 запросить цену → | 1 CABLE, GROUNDING | |
| 501 | XB1-2300-607 запросить цену → | 2 SCREW, BH3X6 | |
| 502 | XB4-5400-807 запросить цену → | AR SCREW,P,M4X8 | |
| 503 | XB4-7300-605 запросить цену → | AR SCREW, BH M3X6, S |
8. NPN RF MACHINE REAR PLATE 1
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | XH9-0136-000 запросить цену → | 2 FOOT, RUBBER | |
| 2 | FC7-4822-000 запросить цену → | 1 COVER, EDGE | |
| 3 | FC7-4820-000 запросить цену → | 3 HINGE, DOOR | |
| 4 | FC7-4821-000 запросить цену → | 1 SUPPORT, TURN | |
| 5 | FM2-9457-000 запросить цену → | 1 CABLE, HIGH VOLTAGE CONNECTING | |
| 6 | FU6-2674-000 запросить цену → | 2 SPRING, COMPRESSION | |
| 7 | FS5-9282-020 запросить цену → | 2 SCREW, STEPPED | |
| 8 | XA9-1386-000 запросить цену → | AR SCREW,RS,M3X8 | |
| 9 | FG3-3178-020 запросить цену → | 1 CABLE, LATTICE | |
| 10 | XA9-0265-010 запросить цену → | 2 SCREW,W/WASHER,TRUSS HEAD | |
| 11 | FM2-9451-000 запросить цену → | 1 CABLE, FIXING AC | |
| 12 | FH2-6552-000 запросить цену → | 1 COVER, CONNECTOR EXCEPT 100V | |
| 13 | VS1-7177-003 запросить цену → | 1 CONNECTOR, SNAP TIGHT, BK | |
| 14 | VS1-7860-028 запросить цену → | 1 CONNECTOR, 28P | |
| 15 | FU6-5416-000 запросить цену → | 1 SHAFT, DOOR TURN, RIGHT | |
| 16 | FM2-2843-000 запросить цену → | 1 CABLE, FINISHER LATTICE EXCEPT 100V | |
| 501 | XB6-7300-607 запросить цену → | AR SCREW, CROOSS-RECESS, FCH | |
| 502 | XB1-2400-807 запросить цену → | AR SCREW, M4X8 | |
| 503 | XD2-1100-502 запросить цену → | AR RETAINING RING (E-TYPE) |
9. NPN RF MACHINE REAR PLATE 2
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FK2-0478-000 запросить цену → | 1 MOTOR,STEPPING,DC M3 | |
| 2 | FB6-0577-000 запросить цену → | 1 MOUNT, MOTOR | |
| 3 | FK2-0472-000 запросить цену → | 2 FAN FM8,11 | |
| 4 | FC6-4023-000 запросить цену → | 1 FILTER, AIR | |
| 5 | FM2-5571-000 запросить цену → | 1 READER POWER MOUNT ASSEMBLY | |
| 6 | FM2-9467-000 запросить цену → | 1 CABLE, READER LATTICE | |
| 7 | FK2-0340-000 запросить цену → | 1 ALL DAY POWER PCB ASSEMBLY 100V/120V | |
| 7 | FK2-0341-020 запросить цену → | 1 ALL DAY POWER PCB ASSEMBLY 230V | |
| 8 | FM2-9464-000 запросить цену → | 1 CABLE, ECO-ID | |
| 9 | FM2-9468-000 запросить цену → | 1 CABLE,CST.SIZE DETECT CONNECT | |
| 10 | FM2-5553-000 запросить цену → | 1 AIR INTAKE FAN DUCT ASSEMBLY | |
| 11 | FM2-9449-000 запросить цену → | 1 CABLE, MOTOR GROUNDING | |
| 12 | FM2-9483-000 запросить цену → | 1 CABLE, HEATER CONNECTING | |
| 13 | FK2-3077-000 запросить цену → | 1 SWITCHING P. SUPPLY PCB ASS'Y 120V | |
| 13 | FK2-3078-000 запросить цену → | 1 SWITCHING P. SUPPLY PCB ASS'Y 230V | |
| 14 | XA9-1386-000 запросить цену → | 20 SCREW,RS,M3X8 | |
| 15 | VS1-7173-007 запросить цену → | 1 CONNECTOR, SNAP TIGHT, 7P | |
| 16 | FM2-8270-000 запросить цену → | 1 HEATER SWITCH PCB ASSEMBLY 100V/230V ASIA/CN/KR | |
| 17 | VD7-3201-001 запросить цену → | 1 FUSE 100V/230V ASIA/CN/KR | |
| 18 | WC1-5182-000 запросить цену → | 1 SWITCH(MECH), HEATER 100V/230V ASIA/CN/KR | |
| 19 | FK2-5212-000 запросить цену → | 1 UNIVERSAL POWER SUPPLY UNIT,L 100V | |
| 20 | VS1-7173-009 запросить цену → | 1 CONNECTOR, SNAP TIGHT, 9P, W | |
| 21 | FM2-5544-010 запросить цену → | 1 MAIN POWER SUPPLY PCB ASSEMBLY 120V | |
| 21 | FM2-9983-010 запросить цену → | 1 MAIN POWER SUPPLY PCB ASSEMBLY 230V | |
| 22 | FC6-9542-000 запросить цену → | 1 BUSHING | |
| 501 | XB4-5300-807 запросить цену → | 2 SCREW, P, M3X8 | |
| 502 | XB1-2300-607 запросить цену → | 2 SCREW, BH3X6 | |
| 503 | XB6-7300-607 запросить цену → | 13 SCREW, CROOSS-RECESS, FCH | |
| 504 | XB1-2400-603 запросить цену → | 1 SCREW, MACHINE M4X6 (COP) | |
| 505 | XD1-4200-402 запросить цену → | 1 WASHER, TOOTHED LOCK, M4 | |
| 506 | XB1-2400-807 запросить цену → | 2 SCREW, M4X8 |
10. NPN RF MACHINE REAR PLATE 3
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FC7-4154-000 запросить цену → | 1 SPACER, REGISTRATION CLUTCH | |
| 2 | FK2-2063-000 запросить цену → | 1 CLUTCH, ELECTROMAGNETIC CL6 | |
| 3 | FM2-0339-000 запросить цену → | 1 PAPER PICK-UP MOTOR UNIT | |
| 4 | XF2-1609-040 запросить цену → | 1 BELT,TIMING | |
| 5 | FC5-1516-000 запросить цену → | 1 PULLEY, 80T | |
| 6 | FM2-0338-000 запросить цену → | 2 MOTOR, DC M4,5 | |
| 7 | FU3-0285-000 запросить цену → | 1 GEAR, 80T/16T | |
| 8 | FC5-1517-000 запросить цену → | 1 PULLEY, 50T | |
| 9 | XF2-1607-840 запросить цену → | 1 BELT, TIMING | |
| 10 | XA9-1386-000 запросить цену → | AR SCREW,RS,M3X8 | |
| 11 | FM2-2842-000 запросить цену → | 1 CABLE, CLUTCH | |
| 12 | FF2-5915-000 запросить цену → | 1 KEY, SWITCH 230V EXCEPT EUR | |
| 13 | FG3-3644-000 запросить цену → | 1 CABLE, KEY SWITCH 230V EXCEPT EUR | |
| 14 | VS1-7177-002 запросить цену → | 1 CONNECTOR, SNAP TIGHT, BK 230V EXCEPT EUR | |
| 501 | XB1-2300-607 запросить цену → | 5 SCREW, BH3X6 | |
| 502 | XB1-2400-607 запросить цену → | 1 SCREW,MACH.,TRUSS HEAD,M4X6 230V EXCEPT EUR | |
| 503 | XB4-6260-807 запросить цену → | 2 SCREW,TAPPING,PAN HEAD,M2.6X8 230V EXCEPT EUR |
11. NPN RF MACHINE REAR PLATE 4
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FM2-9997-000 запросить цену → | 1 CABLE, MAIN | |
| 2 | VS1-7177-007 запросить цену → | 1 CONNECTOR, 7P, FEMALE, BK | |
| 3 | VS1-7177-002 запросить цену → | 5 CONNECTOR, SNAP TIGHT, BK | |
| 4 | VS1-7177-003 запросить цену → | 2 CONNECTOR, SNAP TIGHT, BK | |
| 5 | VS1-7177-004 запросить цену → | 2 CONNECTOR, SNAP TIGHT, BK | |
| 6 | VS1-7507-007 запросить цену → | 1 CONNECTOR,7P | |
| 7 | VS1-7173-015 запросить цену → | 1 CONNECTOR, SNAP TIGHT, W | |
| 8 | VS1-7207-009 запросить цену → | 1 CONNECTOR, SNAP TIGHT | |
| 9 | VS1-7207-008 запросить цену → | 1 CONNECTOR, SNAP TIGHT, BK | |
| 10 | VS1-7207-012 запросить цену → | 1 CONNECTOR | |
| 501 | SEE FIGURE | ||
| 1 | : Figure 116, | ||
| 2 | : Key No. 39, |
12. FM3-4151-000 1 RIGHT DOOR ASSEMBLY SEE NOTE 1
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FS6-2791-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 2 | FC6-9604-000 запросить цену → | 1 LEVER, RELEASE | |
| 3 | FS6-2790-000 запросить цену → | 2 SPRING, COMPRESSION | |
| 4 | FC7-4155-000 запросить цену → | 1 RING, E | |
| 5 | FU7-0342-000 запросить цену → | 1 GEAR, 31T | |
| 6 | FL2-4399-000 запросить цену → | 1 PLATE, MULTI FEED, LIFTER | |
| 7 | FC5-0529-000 запросить цену → | 1 SHEET, SEPARATION | |
| 8 | FC5-0543-000 запросить цену → | 1 SHEET, SEPARATION | |
| 9 | FC5-0542-000 запросить цену → | 1 SHEET, MULTI FEED OUTLET | |
| 10 | FL2-4453-000 запросить цену → | 1 PAD, MULTI FEED SEPARATION | |
| 11 | FU5-2034-000 запросить цену → | 1 SPRING, TORSION | |
| 12 | FU5-1737-000 запросить цену → | 1 BUSHING | |
| 13 | FK2-0149-000 запросить цену → | 2 PHOTO-INTERRUPTER, TLP1252(C6) PS9,10 | |
| 14 | FC5-0489-000 запросить цену → | 1 FLAG, MULTI FEED SENSOR | |
| 15 | FC5-0490-000 запросить цену → | 1 COVER, MULTI FEED ROLLER | |
| 16 | FB1-8581-000 запросить цену → | 1 ROLLER | |
| 17 | XA9-1386-000 запросить цену → | 2 SCREW,RS,M3X8 | |
| 18 | XF2-4115-940 запросить цену → | 1 BELT, TIMING | |
| 19 | FC6-9625-000 запросить цену → | 1 COVER, MULTI FEED CONNECTOR | |
| 20 | FC7-4141-000 запросить цену → | 1 SPRING, LEAF | |
| 21 | FC6-9598-000 запросить цену → | 1 GUIDE, DUPLEXING FEEDER | |
| 22 | FC6-9595-000 запросить цену → | 1 GUIDE, DUPLEXING FEEDER, | |
| 23 | FC6-9327-000 запросить цену → | 1 PLATE, GROUNDING | |
| 24 | FC7-4831-000 запросить цену → | 1 PLATE,HINGE,UPPER | |
| 25 | FC7-2307-000 запросить цену → | 1 PLATE, GROUNDING | |
| 26 | FC5-0682-000 запросить цену → | 1 PIN, INNER DOOR HINGE | |
| 27 | FC5-0690-000 запросить цену → | 1 PLATE, SHOCK ABSORBER | |
| 28 | FU5-3016-000 запросить цену → | 1 PULLEY, 24T | |
| 29 | FC5-0972-000 запросить цену → | 1 SPRING, TORSION | |
| 30 | FC5-1354-000 запросить цену → | 1 FLAPPER, FIXING DELIVERY REV. | |
| 31 | FC7-6997-000 запросить цену → | 1 BUTTON, RIGHT DOOR | |
| 32 | FU5-2063-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 33 | FC5-0659-000 запросить цену → | 1 SPRING, TORSION | |
| 34 | FC6-4019-000 запросить цену → | 2 ROLLER, DUPLEXING FEEDER | |
| 35 | FU5-1006-000 запросить цену → | 4 BUSHING | |
| 36 | FU5-0006-000 запросить цену → | 1 GEAR, 26T/PULLEY, 24T | |
| 37 | FK2-6818-000 запросить цену → | 2 FAN FM1,2 | |
| 38 | FC5-0679-000 запросить цену → | 1 PIN, HINGE | |
| 39 | FC7-4816-000 запросить цену → | 1 PLATE, PUSHING POSITION SEE NOTE | |
| 40 | FU6-2669-000 запросить цену → | 2 SPRING, COMPRESSION | |
| 41 | FC7-2341-000 запросить цену → | 2 BLOCK, PRESSURE | |
| 42 | FC6-5046-000 запросить цену → | 1 RING, RETAINING | |
| 43 | FC5-0491-000 запросить цену → | 1 HOLDER, OHP SENSOR | |
| 44 | FC7-6991-000 запросить цену → | 1 BLOCK, PRESSURE | |
| 45 | FC7-6998-000 запросить цену → | 1 PLATE, BUTTON GROUNDING, | |
| 46 | FC7-6999-000 запросить цену → | 1 PLATE, BUTTON GROUNDING, | |
| 47 | FC7-7000-000 запросить цену → | 1 CAP, UPPER | |
| 48 | FC7-7001-000 запросить цену → | 1 CAP, LOWER | |
| 49 | FC7-7011-000 запросить цену → | 1 FRAME, BUTTON | |
| 50 | FC7-7002-000 запросить цену → | 1 CAP, UPPER | |
| 51 | VS1-7177-003 запросить цену → | 4 CONNECTOR, SNAP TIGHT, BK | |
| 52 | FC5-0496-000 запросить цену → | 1 GUIDE, PRE-REGIST. AUX., UPPER | |
| 53 | FC5-0657-000 запросить цену → | 1 FLAG, DUPLEXING FEEDER SENSOR | |
| 54 | FC5-0658-000 запросить цену → | 1 SPRING, TORSION | |
| 55 | FC5-0691-000 запросить цену → | 1 STOPPER, DOOR | |
| 56 | FC6-4015-000 запросить цену → | 4 SPRING, LEAF | |
| 57 | FC6-5055-000 запросить цену → | 2 ROLLER, DUPLEXING | |
| 58 | FG3-3188-000 запросить цену → | 1 CABLE, MULTI SENSOR | |
| 59 | FL2-0106-000 запросить цену → | 1 GUIDE, PRE-REGIST. AUXILIARY | |
| 60 | FL2-4400-000 запросить цену → | 1 GUIDE, DUPLEXING INTERNAL | |
| 61 | FM2-5539-000 запросить цену → | 1 MULTI FEED FRAME ASSEMBLY | |
| 62 | FM2-9443-000 запросить цену → | 1 CABLE, DOOR, RIGHT | |
| 63 | FM2-9476-000 запросить цену → | 1 CABLE, GROUNDING, | |
| 64 | FM2-9477-000 запросить цену → | 1 CABLE, GROUNDING, | |
| 65 | FU5-2067-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 66 | FU5-6014-000 запросить цену → | 2 COLLAR | |
| 67 | FU6-2663-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 68 | FU6-2664-000 запросить цену → | 3 SPRING, COMPRESSION | |
| 69 | RB2-5850-000 запросить цену → | 1 PRISM | |
| 70 | FC7-7003-000 запросить цену → | 1 CAP, LOWER SEE NOTE | |
| 71 | FC5-0674-000 запросить цену → | 1 STRAP, RIGHT DOOR | |
| 72 | FU5-1760-000 запросить цену → | 1 BUSHING | |
| 73 | FC7-9358-000 запросить цену → | 1 SHAFT,MULTIFEED ROLLER | |
| 74 | XD9-0137-010 запросить цену → | 1 RING, E | |
| 501 | XB4-5401-007 запросить цену → | AR SCREW, M4X10 | |
| 502 | XD3-2160-162 запросить цену → | 2 PIN,DOWEL | |
| 503 | XD2-1100-422 запросить цену → | 5 RETAINING RING (C-TYPE) | |
| 504 | XD3-2200-102 запросить цену → | 1 PIN, PARALLEL |

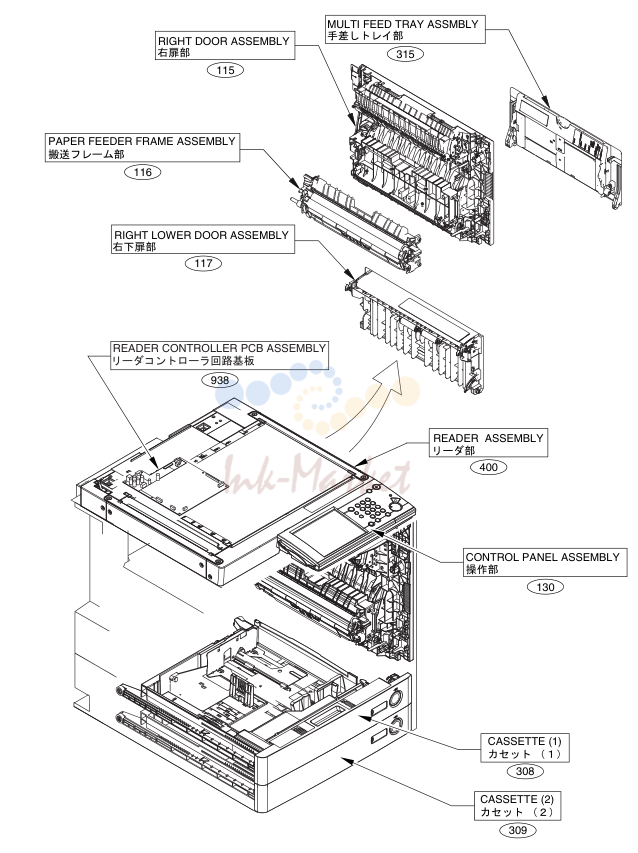

13. FM2-5526-000 1 PAPER FEEDER FRAME ASSEMBLY SEE NOTE
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FL2-0108-000 запросить цену → | 1 GUIDE, PRE-REGIST. DOOR SIDE | |
| 2 | FM2-9444-000 запросить цену → | 1 CABLE, LOOP SENSOR | |
| 3 | FC6-9166-000 запросить цену → | 1 HOLDER, CONTACT | |
| 4 | FC6-9162-000 запросить цену → | 1 GUIDE, PRE-TRANSFER OUTER | |
| 5 | FC6-9167-000 запросить цену → | 1 HOLDER, SENSOR | |
| 6 | FC6-9454-000 запросить цену → | 1 HOLDER, VARISTOR CONTACT | |
| 7 | FC6-9452-000 запросить цену → | 1 SPRING, LEAF | |
| 8 | FC6-9165-000 запросить цену → | 1 SPRING | |
| 9 | FC6-9168-000 запросить цену → | 1 SPRING, LEAF | |
| 10 | FC6-9325-000 запросить цену → | 1 LEVER, LOOP SENSOR | |
| 11 | FC6-9326-000 запросить цену → | 1 SPRING, TORSION | |
| 12 | FC5-0548-000 запросить цену → | 2 SHEET, PRE-REGISTRATION | |
| 13 | FU6-0076-000 запросить цену → | 1 GEAR, 24T | |
| 14 | FB6-3150-000 запросить цену → | 18 ROLLER, TRANSFER SENSOR | |
| 15 | FM2-9971-000 запросить цену → | 1 TRANSFER SEPARATION GUIDE UNIT | |
| 16 | FL2-4504-000 запросить цену → | 1 ROLLER, SEC. TRANSFER, OUT | |
| 17 | FC5-7867-000 запросить цену → | 2 BUSHING | |
| 18 | FL2-0105-000 запросить цену → | 1 ROLLER, REGISTRATION | |
| 19 | FU5-1009-000 запросить цену → | 1 BUSHING | |
| 20 | FC5-0549-000 запросить цену → | 1 ELIMINATOR, STATIC CHARGE | |
| 21 | FC5-0550-000 запросить цену → | 1 SHEET, PRE-REGIST. DOOR SIDE | |
| 22 | FU5-2611-000 запросить цену → | 2 SPRING, COMPRESSION | |
| 23 | XG9-0497-000 запросить цену → | 2 BEARING, BALL, MR106ZZ, | |
| 24 | FC6-9164-000 запросить цену → | 1 SPRING, LEAF | |
| 25 | FC6-9163-000 запросить цену → | 1 GUIDE, TRANSFER SEPARATION | |
| 26 | FC5-7805-000 запросить цену → | 1 ELIMINATOR, STATIC CHARGE | |
| 27 | WG8-5772-000 запросить цену → | 3 PHOTO-INTERRUPTER, TLP1255(C8) PS2,14,16 | |
| 28 | FU6-2665-000 запросить цену → | 2 SPRING, COMPRESSION | |
| 29 | XD9-0103-000 запросить цену → | 9 PIN, DOWEL | |
| 30 | XD9-0136-000 запросить цену → | 1 RING, E | |
| 501 | XB6-7300-607 запросить цену → | 6 SCREW, CROOSS-RECESS, FCH |
Каталог очень большой (1747 позиций). Показаны первые 13 узлов со схемами; полный список доступен по запросу.
