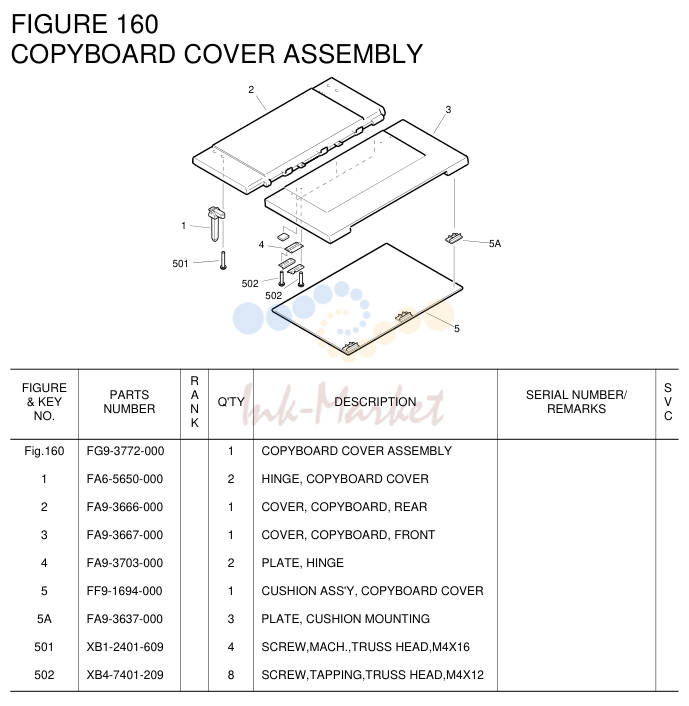

- 5. NPN RF READER PANEL-A1/B1
- 6. FG9-3772-000 1 COPYBOARD COVER ASSEMBLY
- 7. NPN RF READER ASSEMBLY
- 8. FG5-9838-000 1 MIRROR ASSEMBLY 1
- 9. FG5-9839-090 1 MIRROR ASSEMBLY 2
- 10. NPN RF
- 11. FG5-9847-000 1 POWER SUPPLY UNIT-L1 120V
- 12. FG5-5207-000 1 CONT. PANEL INVERTER PCB ASS'Y
- 13. FG3-0904-000 1 AP-IP PCB ASSEMBLY
- 14. FIGURE B
- 15. FIGURE A
- 16. NPN RF SPECIAL TOOLS
- 17. NPN RF EXTERNAL COVERS, PANELS, ETC.
- 18. NPN RF MACHINE FRONT PLATE
- 19. NPN RF INTERNAL COMPONENTS 1
- 20. NPN RF INTERNAL COMPONENTS 2
- 21. NPN RF INTERNAL COMPONENTS 3
- 22. NPN RF INTERNAL COMPONENTS 4
- 23. NPN RF MACHINE REAR PLATE 1
- 24. NPN RF MACHINE REAR PLATE 2
- 25. NPN RF MACHINE BOTTOM PLATE
- 26. FG6-4123-000 1 POWER CORD TERMINAL ASSEMBLY 100V
- 27. FG6-4274-000 1 POWER CORD TERMINAL ASSEMBLY 220V
- 28. NPN RF PRINTER PANEL-A1/B1
- 29. FG6-4137-000 1 RIGHT DOOR ASSEMBLY
- 30. FG6-4224-00U 1 RECONDITIONED FIXING FAN
- 31. FG6-4226-000 1 POWER SUPPLY COOLING FAN ASS'Y
- 32. FG6-4227-000 1 PROCESS COOLING FAN ASSEMBLY
- 33. FG6-5854-000 1 DELIVERY FAN ASSEMBLY PLAIN TYPE
- 34. FG6-5855-000 1 MACHINE COOLING FAN ASSEMBLY
- 35. FG6-4154-000 1 DRUM DRIVE ASSEMBLY
- 36. FG6-4134-000 1 PAPER PICK-UP DRIVE ASSEMBLY
- 37. FG6-7803-00U 1 REFURBISHED VERTICAL PLAIN TYPE
- 38. FG6-4186-000 1 DUPLEXING FEEDER DRIVE ASS'Y
- 39. FG6-4183-020 1 TRANSFER SWING CAM ASSEMBLY
- 40. FG6-4155-000 1 FIXING DRIVE ASSEMBLY
- 41. FG6-4188-000 1 FACE DOWN OUTPUT DRIVE ASS'Y C2020iR C2100/
- 42. NPN RF CASSETTE
- 43. NPN RF CASSETTE HEATER ASSEMBLY ACCESSORY
- 44. FG6-4233-000 1 RIGHT ENVIRONMENT HEATER ASS'Y 100V
- 45. FG6-4142-000 1 PAPER PICK-UP ASSEMBLY SEE NOTE 1
- 46. FG6-4132-010 1 MULTI FEED ASSEMBLY
- 47. FG6-4133-000 1 MULTI FEED TRAY ASSEMBLY
- 48. FG6-4136-00U 1 RECONDITIONED PATH GUIDE
- 49. FG6-4173-00U 1 RECONDITIONED P.DELIVERY ASSY
- 50. FG6-4185-000 1 DUPLEX FEEDER ASSEMBLY
- 51. NPN RF FACE DOWN OUTPUT UNIT-A1/B1 DUPLEX TYPE
- 52. NPN RF FACE DOWN OUTPUT ASSEMBLY 1 DUPLEX TYPE
- 53. FG6-4191-030 1 FACE DOWN OUTPUT ASSEMBLY 2 DUPLEX TYPE
- 54. NPN RF DRUM UNIT FRAME ASSEMBLY
- 55. NPN RF TRANSFER LOWER FRAME ASSEMBLY
- 56. FG6-4157-070 1 TRANSFER ASSEMBLY
- 57. FG6-4167-000 1 SEPARATION CORONA ASSEMBLY
- 58. FG6-4143-000 4 HOPPER ASSEMBLY
- 59. FG6-9427-00U 1 RECONDITIONED CLEANER ASS'Y
- 60. FG6-7791-000 1 WASTE TONER ASSEMBLY
- 61. FG6-4170-000 1 FIXING ASSEMBLY 100VSEE NOTE
- 62. FG6-4169-000 1 FIXING ROLLER CLEANING ASS'Y SEE NOTE
- 63. FG6-4241-000 1 DC POWER SUPPLY PCB ASSEMBLY
- 64. FG6-4206-000 1 DRUM MOTOR DRIVER PCB ASSEMBLY
- 65. FG6-4312-000 1 CONTROL PANEL CPU PCB ASSEMBLY
- 66. FG3-1230-000 1 CONT. PANEL INVERTER PCB ASS'Y
- 67. NPN RF
- 68. FG6-4201-000 1 PAPER PICK-UP PCB ASSEMBLY SEE NOTE
- 69. FIGURE B
- 70. FIGURE Z11
- 71. FIGURE Z40
- 72. FIGURE Z91
- 73. FIGURE ZB
- 74. FIGURE KA
- 75. FIGURE KB
1. Contents
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 001 | SPECIAL TOOLS ...................................................................2-3 | ||
| 100 | EXTERNAL COVERS, PANELS, ETC. .................................2-4 | ||
| 110 | POWER CORD TERMINAL ASSEMBLY ..............................2-7 | ||
| 130 | READER PANEL-A1/B1 (FOR COLOR IMAGE READER-A1/B1) | ||
| 160 | COPYBOARD COVER ASSEMBLY ....................................2-11 | ||
| 210 | READER ASSEMBLY ..........................................................2-12 | ||
| 420 | MIRROR ASSEMBLY 1 .......................................................2-16 | ||
| 430 | MIRROR ASSEMBLY 2 .......................................................2-18 | ||
| 900 | ELECTRICAL COMPONENTS ASSEMBLY ........................2-19 | ||
| 913 | NOISE FILTER PCB ASSEMBLY ........................................2-21 | ||
| 917 | APC POWER SUPPLY PCB ASSEMBLY (120/220/240V) 2-22 | ||
| 920 | CONTROL PANEL CPU PCB ASSEMBLY .........................2-23 | ||
| 922 | CONTROL PANEL KEY PCB ASSEMBLY ..........................2-24 | ||
| 925 | CONTROL PANEL INVERTER PCB ASSEMBLY ...............2-25 | ||
| 932 | READER CONTROLLER PCB ASSEMBLY ........................2-26 | ||
| 935 | AP-IP PCB ASSEMBLY .......................................................2-28 | ||
| 940 | MAIN POWER SUPPLY PCB ASSEMBLY .........................2-29 | ||
| 970 | INVERTER PCB ASSEMBLY ..............................................2-31 | ||
| 975 | ECO-C BOARD PCB ASSEMBLY .......................................2-32 | ||
| 995 | READER-PRINTER INTERFACE PCB ASSEMBLY (FOR COLOR | ||
| 002 | ACCESSORIES/SPECIAL TOOLS ........................................3-5 | ||
| 101 | EXTERNAL COVERS, PANELS, ETC. .................................3-6 | ||
| 102 | MACHINE FRONT PLATE .....................................................3-9 | ||
| 103 | INTERNAL COMPONENTS 1 .............................................3-12 | ||
| 104 | INTERNAL COMPONENTS 2 .............................................3-14 | ||
| 105 | INTERNAL COMPONENTS 3 .............................................3-16 | ||
| 106 | INTERNAL COMPONENTS 4 .............................................3-19 | ||
| 107 | MACHINE REAR PLATE 1 ..................................................3-22 | ||
| 108 | MACHINE REAR PLATE 2 ..................................................3-24 | ||
| 109 | MACHINE BOTTOM PLATE ................................................3-26 | ||
| 112 | POWER CORD TERMINAL ASSEMBLY (100/120V) .........3-27 | ||
| 113 | POWER CORD TERMINAL ASSEMBLY (220/240V) .........3-29 | ||
| 131 | PRINTER PANEL-A1/B1 .....................................................3-32 | ||
| 140 | RIGHT DOOR ASSEMBLY ..................................................3-35 | ||
| 190 | FIXING FAN ASSEMBLY ....................................................3-37 | ||
| 191 | POWER SUPPLY COOLING FAN ASSEMBLY ..................3-38 | ||
| 192 | PROCESS COOLING FAN ASSEMBLY .............................3-39 | ||
| 193 | DELIVERY FAN ASSEMBLY (PLAIN TYPE) ......................3-40 | ||
| 194 | MACHINE COOLING FAN ASSEMBLY ..............................3-41 | ||
| 250 | DRUM DRIVE ASSEMBLY ..................................................3-42 | ||
| 260 | PAPER PICK-UP DRIVE ASSEMBLY .................................3-44 | ||
| 265 | VERTICAL PATH DRIVE ASSEMBLY ................................3-45 | ||
| 267 | DUPLEXING FEEDER DRIVE ASSEMBLY (DUPLEX TYPE) 3- | ||
| 270 | TRANSFER SWING CAM ASSEMBLY ...............................3-49 | ||
| 280 | FIXING DRIVE ASSEMBLY .................................................3-50 | ||
| 290 | FACE DOWN OUTPUT UNIT DRIVE ASSEMBLY (DUPLEX | ||
| 300 | CASSETTE ..........................................................................3-55 | ||
| 305 | CASSETTE HEATER ASSEMBLY (ACCESSORY) ............3-58 | ||
| 306 | RIGHT ENVIRONMENT HEATER ASSEMBLY ..................3-59 | ||
| 310 | PAPER PICK-UP ASSEMBLY .............................................3-60 | ||
| 315 | MULTI FEED ASSEMBLY ...................................................3-65 | ||
| 316 | MULTI FEED TRAY ASSEMBLY .........................................3-69 | ||
| 320 | VERTICAL PATH GUIDE ASSEMBLY ................................3-71 | ||
| 350 | PAPER DELIVERY ASSEMBLY ..........................................3-72 | ||
| 360 | DUPLEX FEEDER ASSEMBLY (DUPLEX TYPE) ...........3-75 | ||
| 365 | FACE DOWN OUTPUT UNIT-A1/B1(DUPLEX TYPE) ........3-79 | ||
| 370 | FACE DOWN OUTPUT ASSEMBLY 1 (DUPLEX TYPE) .3-81 | ||
| 371 | FACE DOWN OUTPUT ASSEMBLY 2 (DUPLEX TYPE) .3-84 | ||
| 510 | DRUM UNIT FRAME ASSEMBLY .......................................3-86 | ||
| 530 | TRANSFER LOWER FRAME ASSEMBLY .........................3-88 | ||
| 535 | TRANSFER ASSEMBLY .....................................................3-90 | ||
| 580 | SEPARATION CORONA ASSEMBLY .................................3-95 | ||
| 620 | HOPPER ASSEMBLY .........................................................3-96 | ||
| 710 | TRANSFER BELT CLEANING ASSEMBLY ........................3-99 | ||
| 770 | WASTE TONER ASSEMBLY ............................................3-101 | ||
| 810 | FIXING ASSEMBLY ...........................................................3-103 | ||
| 830 | FIXING ROLLER CLEANING ASSEMBLY ........................3-108 | ||
| 910 | DC POWER SUPPLY PCB ASSEMBLY ...........................3-110 | ||
| 915 | DRUM MOTOR DRIVER PCB ASSEMBLY ......................3-111 | ||
| 920 | CONTROL PANEL CPU PCB ASSEMBLY .......................3-112 | ||
| 922 | CONTROL PANEL KEY PCB ASSEMBLY ........................3-113 | ||
| 925 | CONTROL PANEL INVERTER PCB ASSEMBLY .............3-114 | ||
| 930 | DC CONTROLLER PCB ASSEMBLY ...............................3-115 | ||
| 933 | SYSTEM CONTROLLER PCB ASSEMBLY ......................3-116 | ||
| 940 | PAPER PICK-UP PCB ASSEMBLY ..................................3-117 | ||
| 965 | SERIAL DRIVER PCB ASSEMBLY ...................................3-118 | ||
| 975 | ENVIRONMENT MEASURING PCB ASSEMBLY .............3-119 | ||
| 985 | BIAS HIGH VOLTAGE PCB ASSEMBLY ..........................3-120 | ||
| 996 | READER-PRINTER INTERFACE PCB ASSEMBLY (i. R. C2058, | ||
| 001 | SPECIAL TOOLS................................................................................................2-3 | ||
| 100 | EXTERNAL COVERS, PANELS, ETC...............................................................2-4 | ||
| 110 | POWER CORD TERMINAL ASSEMBLY...........................................................2-7 | ||
| 130 | READER PANEL-A1/B1 (FOR COLOR IMAGE READER-A1/B1)..................2-9 | ||
| 160 | COPYBOARD COVER ASSEMBLY.................................................................2-11 | ||
| 210 | READER ASSEMBLY.......................................................................................2-12 | ||
| 420 | MIRROR ASSEMBLY 1....................................................................................2-16 | ||
| 430 | MIRROR ASSEMBLY 2....................................................................................2-18 | ||
| 900 | ELECTRICAL COMPONENTS ASSEMBLY.....................................................2-19 | ||
| 913 | NOISE FILTER PCB ASSEMBLY.....................................................................2-21 | ||
| 917 | APC POWER SUPPLY PCB ASSEMBLY (120/220/240V)...........................2-22 | ||
| 920 | CONTROL PANEL CPU PCB ASSEMBLY......................................................2-23 | ||
| 922 | CONTROL PANEL KEY PCB ASSEMBLY.......................................................2-24 | ||
| 925 | CONTROL PANEL INVERTER PCB ASSEMBLY............................................2-25 | ||
| 932 | READER CONTROLLER PCB ASSEMBLY.....................................................2-26 | ||
| 935 | AP-IP PCB ASSEMBLY....................................................................................2-28 | ||
| 940 | MAIN POWER SUPPLY PCB ASSEMBLY......................................................2-29 | ||
| 970 | INVERTER PCB ASSEMBLY...........................................................................2-31 | ||
| 975 | ECO-C BOARD PCB ASSEMBLY....................................................................2-32 | ||
| 995 | READER-PRINTER INTERFACE PCB ASSEMBLY (FOR COLOR IMAGE READER- |

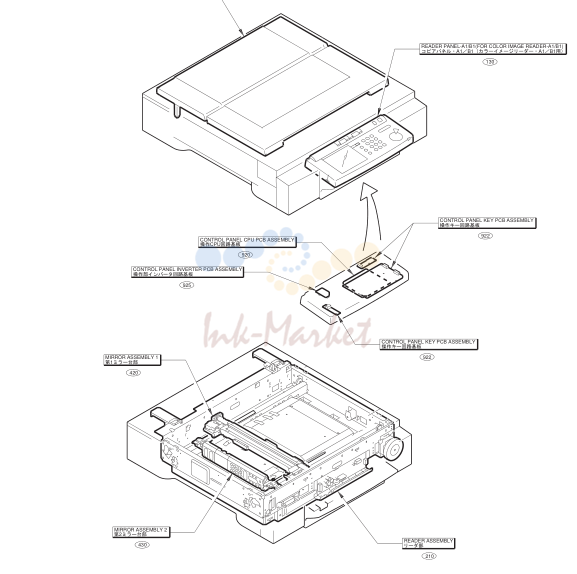

2. NPN RF SPECIAL TOOLS
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FB4-0887-000 запросить цену → | 1 PLATE, MIRROR MOUNTING | |
| 2 | FB4-0902-000 запросить цену → | 2 SCREW,STEPPED,M4 | |
| 3 | FF2-5915-000 запросить цену → | 1 KEY, SWITCH | |
| 4 | FH2-5006-000 запросить цену → | 1 WIRE, GROUNDING 100V | |
| 5 | FY9-1027-000 запросить цену → | 1 SPANNER, ADJUSTING |

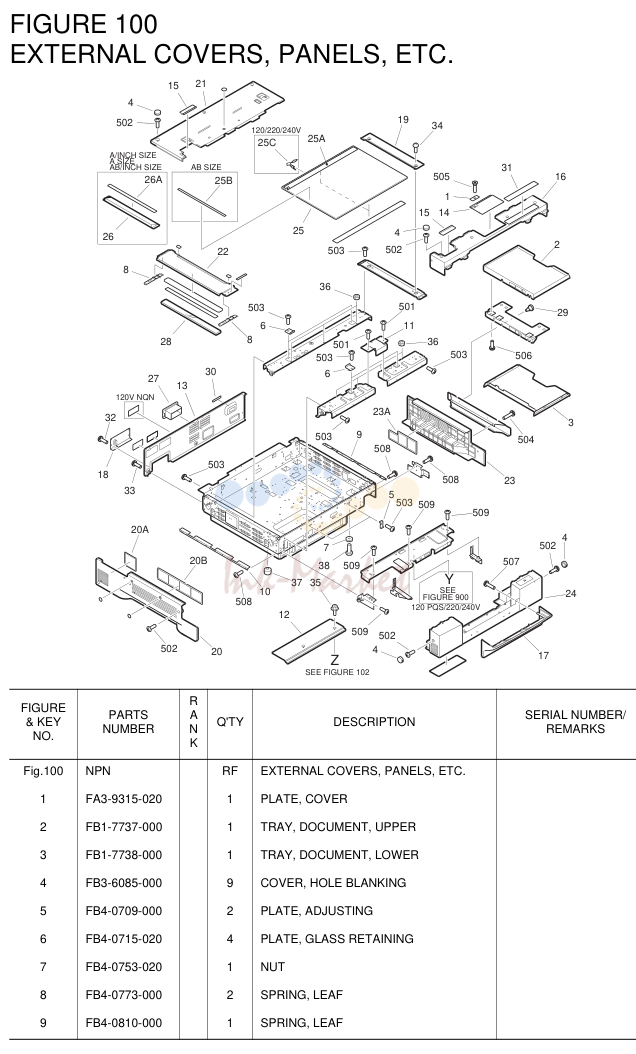

3. NPN RF EXTERNAL COVERS, PANELS, ETC.
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 508 | 10 FIGU S R E E E | ||
| 120 | PQS/220/240V | ||
| 1 | FA3-9315-020 запросить цену → | 1 PLATE, COVER | |
| 2 | FB1-7737-000 запросить цену → | 1 TRAY, DOCUMENT, UPPER | |
| 3 | FB1-7738-000 запросить цену → | 1 TRAY, DOCUMENT, LOWER | |
| 4 | FB3-6085-000 запросить цену → | 9 COVER, HOLE BLANKING | |
| 5 | FB4-0709-000 запросить цену → | 2 PLATE, ADJUSTING | |
| 6 | FB4-0715-020 запросить цену → | 4 PLATE, GLASS RETAINING | |
| 7 | FB4-0753-020 запросить цену → | 1 NUT | |
| 8 | FB4-0773-000 запросить цену → | 2 SPRING, LEAF | |
| 9 | FB4-0810-000 запросить цену → | 1 SPRING, LEAF | |
| 10 | FB4-0811-000 запросить цену → | 1 SPRING, LEAF | |
| 11 | FB4-0872-000 запросить цену → | 1 COVER, LOWER | |
| 12 | FB5-1535-000 запросить цену → | 1 PANEL, UPPER, FRONT CENTER | |
| 13 | FB5-2041-000 запросить цену → | 1 PANEL, REAR | |
| 14 | FB5-2045-000 запросить цену → | 1 COVER, UPPER | |
| 15 | FB5-2046-000 запросить цену → | 2 SUPPORT, GLASS, RIGHT | |
| 16 | FB5-2363-000 запросить цену → | 1 PANEL, FRONT UPPER | |
| 17 | FB5-2365-000 запросить цену → | 1 PANEL, FRONT, LOWER | |
| 18 | FB5-2371-000 запросить цену → | 1 COVER, INTERFACE CONNECTOR | |
| 19 | FB5-2372-000 запросить цену → | 1 PLATE, GLASS RETAINER, RIGHT | |
| 20 | FF5-9435-000 запросить цену → | 1 PANEL, LEFT | |
| 21 | FF5-9437-000 запросить цену → | 1 PANEL, UPPER, REAR | |
| 22 | FF5-9438-000 запросить цену → | 1 PLATE, GLASS SUPPORT, LEFT | |
| 23 | FF5-9513-000 запросить цену → | 1 PANEL, RIGHT | |
| 24 | FF5-9514-000 запросить цену → | 1 PANEL, FRONT | |
| 25 | FF5-9689-000 запросить цену → | 1 GLASS, COPYBOARD AB SIZE | |
| 25 | FF5-9691-000 запросить цену → | 1 GLASS, COPYBOARD A/INCH SIZE | |
| 25 | FF5-9692-000 запросить цену → | 1 GLASS, COPYBOARD A SIZE | |
| 25 | FF5-9693-000 запросить цену → | 1 GLASS, COPYBOARD AB/INCH SIZE | |
| 26 | FF5-9695-000 запросить цену → | 1 PLATE, PAPER JUMP SUPPORT A/INCH SIZE | |
| 26 | FF5-9696-000 запросить цену → | 1 PLATE, PAPER JUMP SUPPORT A SIZE | |
| 26 | FF5-9697-000 запросить цену → | 1 PLATE, PAPER JUMP SUPPORT AB/INCH SIZE | |
| 27 | FH2-6552-000 запросить цену → | 1 COVER, CONNECTOR | |
| 28 | FN5-4116-000 запросить цену → | 1 PLATE, REFLECTOR | |
| 29 | FS5-9494-020 запросить цену → | 2 SCREW,STEPPED,M4 | |
| 30 | FS6-8923-000 запросить цену → | 1 LABEL, BREAKER ON/OFF | |
| 31 | FS6-8966-000 запросить цену → | 1 LABEL, 'LEGAL LIMITATIONS' JAPANESE | |
| 31 | FS6-8967-000 запросить цену → | 1 LABEL, 'LEGAL LIMITATIONS' PQS,PQE,ENGLISH | |
| 31 | FS6-8968-000 запросить цену → | 1 LABEL, 'LEGAL LIMITATIONS' FRENCH | |
| 31 | FS6-8969-000 запросить цену → | 1 LABEL, 'LEGAL LIMITATIONS' GERMAN | |
| 31 | FS6-8970-000 запросить цену → | 1 LABEL, 'LEGAL LIMITATIONS' ENGLISH QQP | |
| 31 | FS6-8972-000 запросить цену → | 1 LABEL, 'LEGAL LIMITATIONS' ITALIAN | |
| 31 | FS6-8973-000 запросить цену → | 1 LABEL, 'LEGAL LIMITATIONS' ENGLISH NQN | |
| 32 | XA9-0265-010 запросить цену → | 4 SCREW,W/WASHER,TRUSS HEAD | |
| 33 | XA9-0265-010 запросить цену → | 3 SCREW,W/WASHER,TRUSS HEAD | |
| 34 | XA9-0385-000 запросить цену → | 2 SCREW, W/WASHER, TRUSS HEAD | |
| 35 | XA9-0629-000 запросить цену → | 2 SCREW,RS,M4X8 | |
| 36 | XA9-0980-000 запросить цену → | 7 NUT,HEX,M6 | |
| 37 | XH9-0105-000 запросить цену → | 3 RUBBER, FOOT | |
| 38 | XZ9-0617-000 запросить цену → | 1 ADJUSTER | |
| 501 | XB1-2400-505 запросить цену → | 28 SCREW,MACH.,TRUSS HEAD,M4X5 | |
| 502 | XB1-2400-607 запросить цену → | AR SCREW,MACH.,TRUSS HEAD,M4X6 | |
| 503 | XB1-2400-609 запросить цену → | AR SCREW,MACH.,TRUSS HEAD,M4X6 | |
| 504 | XB1-2401-007 запросить цену → | 2 SCREW,MACH.,TRUSS HEAD,M4X10 | |
| 505 | XB1-3400-806 запросить цену → | 1 SCREW,MACH.,C.S. HEAD,M4X8 | |
| 506 | XB4-7300-609 запросить цену → | 2 SCREW,TAPPING,TRUSS HEAD,M3X6 | |
| 507 | XB4-7401-009 запросить цену → | 4 SCREW,TAPPING,TRUSS HEAD,M4X10 | |
| 508 | XB6-7300-607 запросить цену → | 17 SCREW,TP,M3X6 | |
| 509 | XB6-7400-607 запросить цену → | AR SCREW,TP,M4X6 |

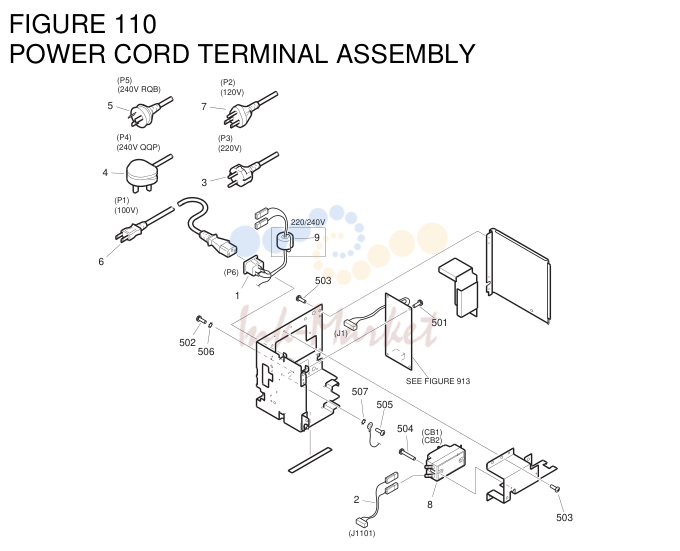

4. FG6-4575-000 1 POWER CORD TERMINAL ASSEMBLY 100/120VSEE NOTE 1
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | Key No | ||
| 1 | FG3-0912-000 запросить цену → | 1 AC SOCKET ASSEMBLY P6 | |
| 2 | FG3-0914-000 запросить цену → | 1 CABLE, FILTER BREAKER J1101 | |
| 3 | FH2-7080-000 запросить цену → | 1 CORD, POWER SEE NOTE 2220V P3 | |
| 4 | FH2-5762-000 запросить цену → | 1 CORD, POWER | |
| 5 | FH2-7082-000 запросить цену → | 1 CORD, POWER | |
| 6 | FH2-7078-000 запросить цену → | 1 POWER CORD SEE NOTE 2100V P1 | |
| 7 | FH2-6719-000 запросить цену → | 1 POWER CORD SEE NOTE 2120V P2 | |
| 8 | FH7-7653-000 запросить цену → | 1 BREAKER, CIRCUIT 100/120VCB1 | |
| 8 | FH7-7575-000 запросить цену → | 1 BREKER,CIRCUIT 220/240VCB2 | |
| 9 | WE8-5184-000 запросить цену → | 1 FERRITE CORE 220/240V | |
| 501 | XB1-2300-607 запросить цену → | 4 SCREW,MACH.,TRUSS HEAD,M3X6 | |
| 502 | XB1-2400-603 запросить цену → | 1 SCREW,MACH.,TRUSS HEAD,M4X6 | |
| 503 | XB1-2400-607 запросить цену → | 5 SCREW,MACH.,TRUSS HEAD,M4X6 | |
| 504 | XB1-2402-009 запросить цену → | 2 SCREW,MACH.,TRUSS HEAD,M4X20 | |
| 505 | XB1-2500-606 запросить цену → | 1 SCREW,MACH.,TRUSS HEAD,M5X6 | |
| 506 | XD1-4200-402 запросить цену → | 1 WASHER,TOOTHED LOCK | |
| 507 | XD1-4200-502 запросить цену → | 1 WASHER,TOOTHED LOCK |

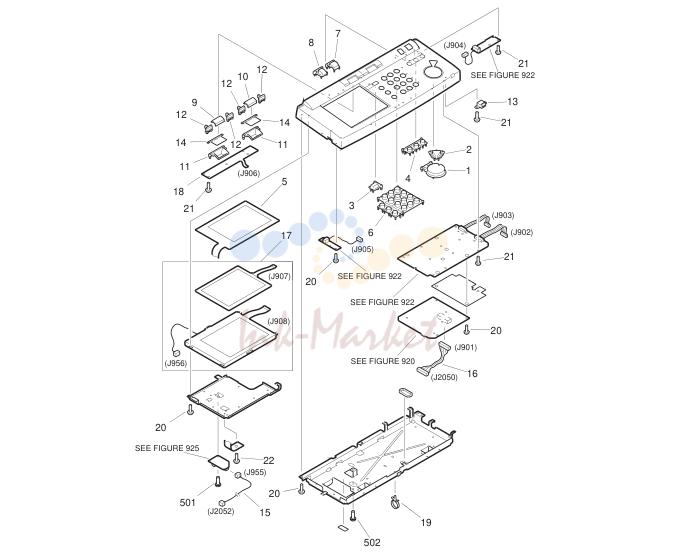

5. NPN RF READER PANEL-A1/B1
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 10 | SEE FIGURE | ||
| 1 | FB4-2581-000 запросить цену → | 1 KEY TOP, COPY | |
| 2 | FB4-2582-000 запросить цену → | 1 KEY TOP, STOP | |
| 3 | FB4-2583-000 запросить цену → | 1 KEY TOP, RESET | |
| 4 | FB4-2585-000 запросить цену → | 1 KEY TOP, 3 CONTINUITY | |
| 5 | FB4-6704-000 запросить цену → | 1 PLATE, GROUNDING | |
| 6 | FB5-1789-000 запросить цену → | 1 KEY TOP, NUMBERS | |
| 7 | FB5-1790-000 запросить цену → | 1 KEY TOP, POWER SUPPLY | |
| 8 | FB5-1791-000 запросить цену → | 1 KEY TOP, STAND BY | |
| 9 | FB5-1792-000 запросить цену → | 1 KEY TOP, FUNCTION, COPY JAPANESE | |
| 9 | FB5-1807-000 запросить цену → | 1 KEY TOP, FUNCTION, COPY ENGLISH | |
| 9 | FB5-1808-000 запросить цену → | 1 KEY TOP, FUNCTION, COPY FRENCH | |
| 9 | FB5-1809-000 запросить цену → | 1 KEY TOP, FUNCTION, COPY GERMAN | |
| 9 | FB5-1810-000 запросить цену → | 1 KEY TOP, FUNCTION, COPY ILLUSTRATION | |
| 10 | FB5-1793-000 запросить цену → | 1 KEY TOP, FUNCTION, EXPANSION JAPANESE | |
| 10 | FB5-1811-000 запросить цену → | 1 KEY TOP, FUNCTION, EXPANSION ENGLISH | |
| 10 | FB5-1812-000 запросить цену → | 1 KEY TOP, FUNCTION, EXPANSION FRENCH | |
| 10 | FB5-1813-000 запросить цену → | 1 KEY TOP, FUNCTION, EXPANSION GERMAN | |
| 10 | FB5-1814-000 запросить цену → | 1 KEY TOP, FUNCTION, EXPANSION ILLUSTRATION | |
| 11 | FB5-1794-000 запросить цену → | 2 BLOCK, REFLECTOR | |
| 12 | FB5-1795-000 запросить цену → | 4 COVER, LED | |
| 13 | FB5-1797-000 запросить цену → | 1 COVER, POWER LED | |
| 14 | FB5-1798-000 запросить цену → | 2 SHEET, REFLECTOR | |
| 15 | FG6-4314-000 запросить цену → | 1 CABLE, INVERTER J955,2052 | |
| 16 | FG6-4315-000 запросить цену → | 1 CABLE, JST J901,2050 | |
| 17 | FG6-5428-000 запросить цену → | 1 LCD CONTROL PANEL UNIT J907,908,956 | |
| 18 | FH6-0770-000 запросить цену → | 1 LED PCB ASSEMBLY J906 | |
| 19 | WT2-5565-000 запросить цену → | 1 CLAMP, CABLE | |
| 20 | XA9-0591-000 запросить цену → | 20 SCREW,M3X8 | |
| 21 | XA9-0591-000 запросить цену → | 23 SCREW,M3X8 | |
| 22 | XA9-0670-000 запросить цену → | 1 SCREW,M3X6 | |
| 501 | XB1-2300-609 запросить цену → | 2 SCREW,MACH.,TRUSS HEAD,M3X6 | |
| 502 | XB2-7400-607 запросить цену → | 1 SCREW,W/WASHER,M4X6 |
6. FG9-3772-000 1 COPYBOARD COVER ASSEMBLY
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FA6-5650-000 запросить цену → | 2 HINGE, COPYBOARD COVER | |
| 2 | FA9-3666-000 запросить цену → | 1 COVER, COPYBOARD, REAR | |
| 3 | FA9-3667-000 запросить цену → | 1 COVER, COPYBOARD, FRONT | |
| 4 | FA9-3703-000 запросить цену → | 2 PLATE, HINGE | |
| 5 | FF9-1694-000 запросить цену → | 1 CUSHION ASS'Y, COPYBOARD COVER | |
| 501 | XB1-2401-609 запросить цену → | 4 SCREW,MACH.,TRUSS HEAD,M4X16 | |
| 502 | XB4-7401-209 запросить цену → | 8 SCREW,TAPPING,TRUSS HEAD,M4X12 |

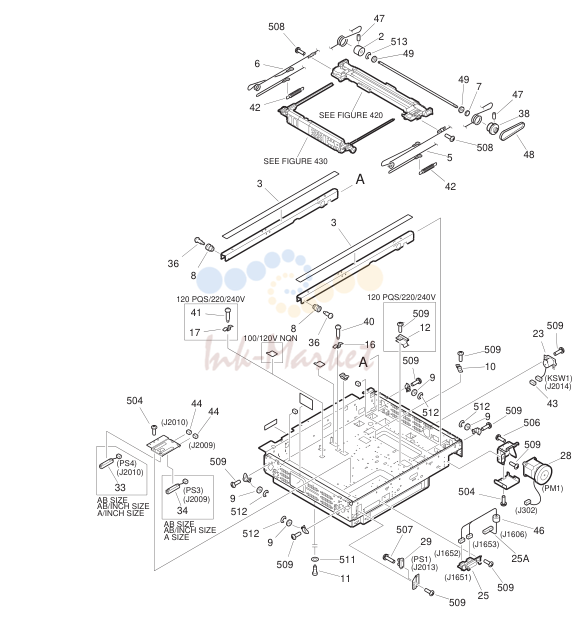

7. NPN RF READER ASSEMBLY
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FB1-6588-000 запросить цену → | 3 SCREW, ADJUSTING | |
| 2 | FB1-6677-030 запросить цену → | 1 PULLEY | |
| 3 | FB4-0705-000 запросить цену → | 2 PLATE, RAIL | |
| 4 | FB4-0726-000 запросить цену → | 2 SPRING, LEAF | |
| 5 | FB4-0740-000 запросить цену → | 1 WIRE, SCANNER, FRONT | |
| 6 | FB4-0741-000 запросить цену → | 1 WIRE, SCANNER, REAR | |
| 7 | FB4-0743-000 запросить цену → | 1 SPACER, PULLEY | |
| 8 | FB4-0744-000 запросить цену → | 2 PULLEY, TENSION | |
| 9 | FB4-0778-000 запросить цену → | 4 PULLEY | |
| 10 | FB4-0816-000 запросить цену → | 1 PLATE, GROUNDING, | |
| 11 | FB4-2692-000 запросить цену → | 2 SCREW, M6X6 | |
| 12 | FB4-9143-000 запросить цену → | 1 SPRING, LEAF 120V PQS220/240V | |
| 13 | FB4-9144-000 запросить цену → | 1 SPRING, LEAF 120V PQS220/240V | |
| 14 | FB4-9148-000 запросить цену → | 1 SPRING, LEAF | |
| 15 | FB4-9148-000 запросить цену → | 1 SPRING, LEAF | |
| 16 | FB4-9149-000 запросить цену → | 1 SPRING, LEAF | |
| 17 | FB4-9149-000 запросить цену → | 1 SPRING, LEAF 120V PQS220/240V | |
| 18 | FB5-2048-000 запросить цену → | 1 MOUNT, SENSING | |
| 19 | FF5-6576-000 запросить цену → | 1 PLATE, LENS MOUNTING | |
| 20 | FG2-9434-000 запросить цену → | 1 MOTOR DRIVER POWER CABLE J301,2002 | |
| 21 | FG2-9435-000 запросить цену → | 1 MOTOR DRIVER SIGNAL CABLE J303,1605 | |
| 22 | FG5-9842-000 запросить цену → | 1 MOTOR DRIVER PCB ASSEMBLY | |
| 23 | FG5-9851-000 запросить цену → | 1 KEY SWITCH UNIT KSW1 J2014 | |
| 24 | FG6-0363-000 запросить цену → | 1 CCD UNIT | |
| 25 | FG6-4580-000 запросить цену → | 1 CONNECTOR MOUNTING UNIT | |
| 26 | FH2-6451-000 запросить цену → | 1 CABLE, FLUORESCENT J1610,2018,2037 | |
| 27 | FH2-6452-020 запросить цену → | 1 CABLE, FLUORESCENT LAMP J2015,2037 | |
| 28 | FH6-1465-000 запросить цену → | 1 MOTOR, STEPPING PM1 J302 | |
| 29 | FH7-7306-000 запросить цену → | 1 PHOTO-INTERRUPTER PS1 J2013 | |
| 30 | FK2-0149-000 запросить цену → | 1 PHOTO-INTERRUPTER PS2 J2007 | |
| 31 | FH7-7423-020 запросить цену → | 1 SENSOR, DOCUMENT, REAR | |
| 31 | FH7-7386-000 запросить цену → | 1 SENSOR, DOCUMENT, REAR A/INCH SIZE | |
| 32 | FH7-7423-020 запросить цену → | 1 SENSOR, DOCUMENT, REAR AB SIZEAB/INCH SIZE | |
| 32 | FH7-7386-000 запросить цену → | 1 SENSOR, DOCUMENT, REAR A/INCH SIZE | |
| 33 | FH7-7424-020 запросить цену → | 1 SENSOR, DOCUMENT, FRONT AB SIZEAB/INCH SIZE | |
| 33 | FH7-7388-000 запросить цену → | 1 SENSOR, DOCUMENT, FRONT A/INCH SIZE | |
| 34 | FH7-7424-020 запросить цену → | 1 SENSOR, DOCUMENT, FRONT | |
| 35 | FS1-9054-000 запросить цену → | 1 SCREW,STEPPED,M4 | |
| 36 | FS1-9054-000 запросить цену → | 2 SCREW,STEPPED,M4 | |
| 37 | FS2-2351-000 запросить цену → | 1 SPRING, TENSION | |
| 38 | FS5-3250-000 запросить цену → | 1 PULLEY, 66T | |
| 39 | FS5-9162-020 запросить цену → | 2 SCREW,STEPPED,M4 | |
| 40 | FS5-9618-000 запросить цену → | 1 SCREW,STEPPED,M4 | |
| 41 | FS5-9618-000 запросить цену → | 1 SCREW,STEPPED,M4 120V PQS220/240V | |
| 42 | FS6-2737-000 запросить цену → | 2 SPRING, TENSION | |
| 43 | VS1-7177-002 запросить цену → | 1 CONNECTOR, SNAP TIGHT J2014 | |
| 44 | VS1-7177-003 запросить цену → | 2 CONNECTOR, SNAP TIGHT J2009,2010 | |
| 45 | VS1-7177-003 запросить цену → | 2 CONNECTOR, SNAP TIGHT J2011,2012 | |
| 46 | WE8-5496-000 запросить цену → | 1 CORE, FERRITE | |
| 47 | XA9-0546-020 запросить цену → | 4 SETSCREW,M4X6 | |
| 48 | XF9-0422-000 запросить цену → | 1 BELT, TIMING | |
| 49 | XG9-0249-000 запросить цену → | 2 BEARING, BALL | |
| 501 | XB1-2301-209 запросить цену → | 2 SCREW,MACH.,TRUSS HEAD,M3X12 | |
| 502 | XB1-2400-607 запросить цену → | AR SCREW,MACH.,TRUSS HEAD,M4X6 | |
| 503 | XB1-2400-609 запросить цену → | 1 SCREW,MACH.,TRUSS HEAD,M4X6 | |
| 504 | XB1-2400-609 запросить цену → | AR SCREW,MACH.,TRUSS HEAD,M4X6 | |
| 505 | XB1-2400-609 запросить цену → | 1 SCREW,MACH.,TRUSS HEAD,M4X6 | |
| 506 | XB1-2400-609 запросить цену → | 4 SCREW,MACH.,TRUSS HEAD,M4X6 | |
| 507 | XB1-2401-009 запросить цену → | 1 SCREW,MACH.,TRUSS HEAD,M4X10 | |
| 508 | XB2-8300-809 запросить цену → | 4 SCREW,W/WASHER,M3X8 | |
| 509 | XB6-7400-607 запросить цену → | AR SCREW,TP,M4X6 | |
| 510 | XB7-2100-409 запросить цену → | 3 NUT,HEX,M4 | |
| 511 | XD1-2101-005 запросить цену → | 2 WASHER,PLAIN | |
| 512 | XD2-1100-642 запросить цену → | 4 RING,E | |
| 513 | XD2-1100-642 запросить цену → | 1 RING,E |

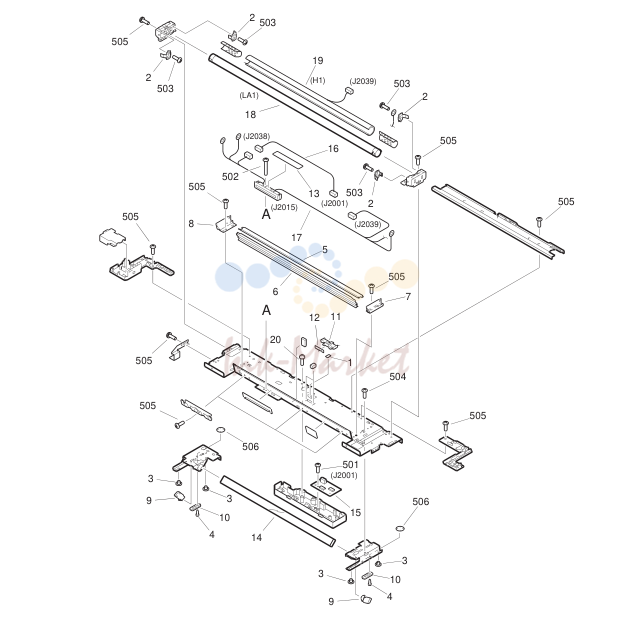

8. FG5-9838-000 1 MIRROR ASSEMBLY 1
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FB1-0715-000 запросить цену → | 1 ND FILTER | |
| 2 | FB2-1954-020 запросить цену → | 4 PLATE, CONTACT | |
| 3 | FB3-2411-000 запросить цену → | 4 PIN, SLIDE | |
| 4 | FB3-7692-000 запросить цену → | 4 PIN, PAD, | |
| 5 | FB4-0786-000 запросить цену → | 1 REFLECTOR, LOWER | |
| 6 | FB4-0787-000 запросить цену → | 1 REFLECTOR, AUXILIARY | |
| 7 | FB4-0788-000 запросить цену → | 1 REFLECTOR, FRONT | |
| 8 | FB4-0789-000 запросить цену → | 1 REFLECTOR, REAR | |
| 9 | FB4-0799-000 запросить цену → | 2 SPRING, LEAF | |
| 10 | FB4-0802-000 запросить цену → | 2 PAD, OIL | |
| 11 | FB4-0804-000 запросить цену → | 1 CAP, SENSOR | |
| 12 | FB4-0832-000 запросить цену → | 1 PLATE, LIGHT BLOCKING | |
| 13 | FB4-0867-000 запросить цену → | 1 LABEL, 'WARNING' SEE NOTE100V | |
| 13 | FB4-0868-000 запросить цену → | 1 LABEL, 'WARNING' SEE NOTE120/220/240V | |
| 14 | FF5-6579-000 запросить цену → | 1 MIRROR, | |
| 15 | FG2-9439-000 запросить цену → | 1 LIGHT SENSOR PCB ASSEMBLY J2001 | |
| 16 | FG2-9440-000 запросить цену → | 1 CABLE, EXPOSURE CONTROL J2001,2038 | |
| 17 | FH2-7057-000 запросить цену → | 1 CONNECTOR J2015,2038,2039 | |
| 18 | FH7-3336-000 запросить цену → | 1 LAMP, FLUORESCENT LA1 | |
| 19 | FH7-4559-030 запросить цену → | 1 HEATER, FLUORESCENT LAMP H1 J2039 | |
| 20 | XA9-0596-000 запросить цену → | 1 SCREW,P,M3X6 | |
| 501 | XB1-2300-409 запросить цену → | 1 SCREW,MACH.,TRUSS HEAD,M3X4 | |
| 502 | XB1-2301-209 запросить цену → | 2 SCREW,MACH.,TRUSS HEAD,M3X12 | |
| 503 | XB2-8300-607 запросить цену → | 4 SCREW,W/WASHER,M3X6 | |
| 504 | XB2-8300-809 запросить цену → | 4 SCREW,W/WASHER,M3X8 | |
| 505 | XB6-7300-609 запросить цену → | 15 SCREW,TP,M3X6 | |
| 506 | XD2-2300-202 запросить цену → | 4 RING,TOOTHED LOCK |

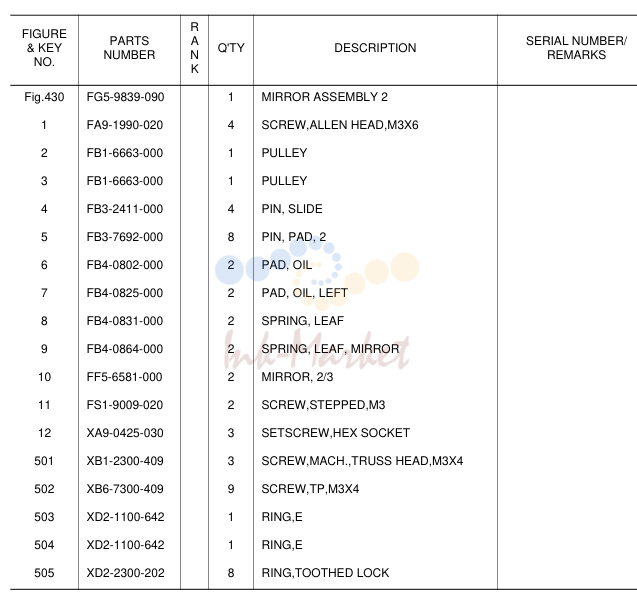

9. FG5-9839-090 1 MIRROR ASSEMBLY 2
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FA9-1990-020 запросить цену → | 4 SCREW,ALLEN HEAD,M3X6 | |
| 2 | FB1-6663-000 запросить цену → | 1 PULLEY | |
| 3 | FB1-6663-000 запросить цену → | 1 PULLEY | |
| 4 | FB3-2411-000 запросить цену → | 4 PIN, SLIDE | |
| 5 | FB3-7692-000 запросить цену → | 8 PIN, PAD, | |
| 6 | FB4-0802-000 запросить цену → | 2 PAD, OIL | |
| 7 | FB4-0825-000 запросить цену → | 2 PAD, OIL, LEFT | |
| 8 | FB4-0831-000 запросить цену → | 2 SPRING, LEAF | |
| 9 | FB4-0864-000 запросить цену → | 2 SPRING, LEAF, MIRROR | |
| 10 | FF5-6581-000 запросить цену → | 2 MIRROR, 2/3 | |
| 11 | FS1-9009-020 запросить цену → | 2 SCREW,STEPPED,M3 | |
| 12 | XA9-0425-030 запросить цену → | 3 SETSCREW,HEX SOCKET | |
| 501 | XB1-2300-409 запросить цену → | 3 SCREW,MACH.,TRUSS HEAD,M3X4 | |
| 502 | XB6-7300-409 запросить цену → | 9 SCREW,TP,M3X4 | |
| 503 | XD2-1100-642 запросить цену → | 1 RING,E | |
| 504 | XD2-1100-642 запросить цену → | 1 RING,E | |
| 505 | XD2-2300-202 запросить цену → | 8 RING,TOOTHED LOCK |

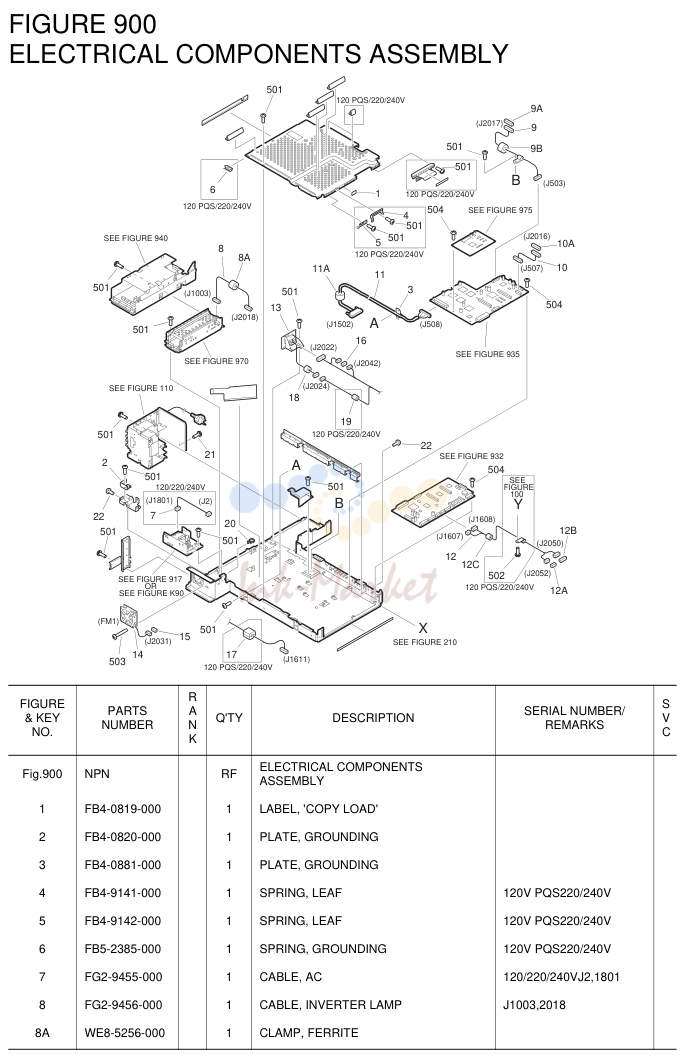

10. NPN RF
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 120 | PQS/220/240V | ||
| 6 | 1 120 PQS/220/240V B (J503) | ||
| 120 | PQS/220/240V 4 504 SEE FIGURE | ||
| 501 | 120 PQS/220/240V | ||
| 2 | 21 A SEE FIGURE | ||
| 120 | PQS/220/240V | ||
| 1 | FB4-0819-000 запросить цену → | 1 LABEL, 'COPY LOAD' | |
| 2 | FB4-0820-000 запросить цену → | 1 PLATE, GROUNDING | |
| 3 | FB4-0881-000 запросить цену → | 1 PLATE, GROUNDING | |
| 4 | FB4-9141-000 запросить цену → | 1 SPRING, LEAF 120V PQS220/240V | |
| 5 | FB4-9142-000 запросить цену → | 1 SPRING, LEAF 120V PQS220/240V | |
| 6 | FB5-2385-000 запросить цену → | 1 SPRING, GROUNDING 120V PQS220/240V | |
| 7 | FG2-9455-000 запросить цену → | 1 CABLE, AC 120/220/240VJ2,1801 | |
| 8 | FG2-9456-000 запросить цену → | 1 CABLE, INVERTER LAMP J1003,2018 | |
| 9 | FG2-9457-000 запросить цену → | 1 CABLE, CCD, 2 100/120V NQNJ503,2017 | |
| 120 | PQS/220/ | ||
| 9 | FG3-0919-000 запросить цену → | 1 CABLE, CCD, | |
| 10 | FG2-9464-000 запросить цену → | 1 CABLE, CCD, 1 J507,2016 | |
| 11 | FG3-0907-000 запросить цену → | 1 INTERFACE CABLE J508,1502 | |
| 12 | FG3-0913-000 запросить цену → | 1 CABLE, CONTROL PANEL CONNECT NQNJ1607,1608,2050,205 | |
| 120 | PQS/220/ | ||
| 12 | FG3-0918-000 запросить цену → | 1 CABLE, CONTROL PANEL CONNECT 240VJ1607,1608,2050,20 | |
| 13 | FG5-9881-000 запросить цену → | 1 CABLE, DF LATTICE J2022,2024 | |
| 14 | FH6-1463-020 запросить цену → | 1 FAN, COOLING FM1 J2031 | |
| 15 | VS1-7177-003 запросить цену → | 1 CONNECTOR, SNAP TIGHT J2031 | |
| 16 | VS1-7507-002 запросить цену → | 1 CONNECTOR, SNAP TIGHT J2042 | |
| 17 | WE8-5168-000 запросить цену → | 1 CLAMP, SLEEVE FERRITE 120V PQS220/240V | |
| 18 | WE8-5496-000 запросить цену → | 1 CORE, FERRITE | |
| 19 | WE8-5780-000 запросить цену → | 1 CORE, FERRITE 120V PQS220/240V | |
| 20 | WT2-5565-000 запросить цену → | 1 CLAMP, CABLE | |
| 21 | XA9-0265-010 запросить цену → | 1 SCREW,W/WASHER,TRUSS HEAD | |
| 22 | XA9-1035-000 запросить цену → | 5 SCREW,M4X4 | |
| 501 | XB1-2400-607 запросить цену → | AR SCREW,MACH.,TRUSS HEAD,M4X6 | |
| 502 | XB1-2400-607 запросить цену → | 1 SCREW,MACH.,TRUSS HEAD,M4X6 120V PQS220/240V | |
| 503 | XB1-2403-009 запросить цену → | 2 SCREW,MACH.,TRUSS HEAD,M4X30 | |
| 504 | XB6-7300-607 запросить цену → | 17 SCREW,TP,M3X6 |

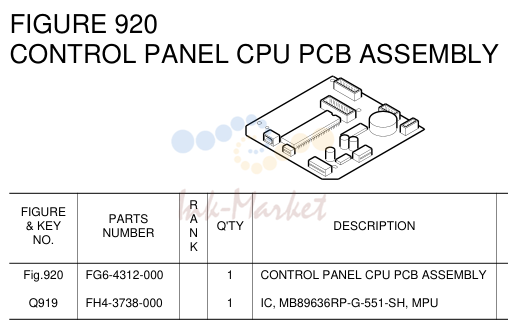

11. FG5-9847-000 1 POWER SUPPLY UNIT-L1 120V
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FB5-2195-000 запросить цену → | 1 HOLDER, LED | |
| 2 | FB5-3730-000 запросить цену → | 1 HOLDER, LED | |
| 3 | FG6-4316-000 запросить цену → | 1 CABLE, VARIABLE RESISTOR J905,941 | |
| 4 | FG6-4317-000 запросить цену → | 1 CABLE, CONTROL PANEL, 1 J902,921 | |
| 5 | FG6-4318-000 запросить цену → | 1 CABLE, CONTROL PANEL, 2 J903,922 | |
| 6 | FG6-4319-000 запросить цену → | 1 CABLE, C. PANEL MICROSWITCH J904,931 |

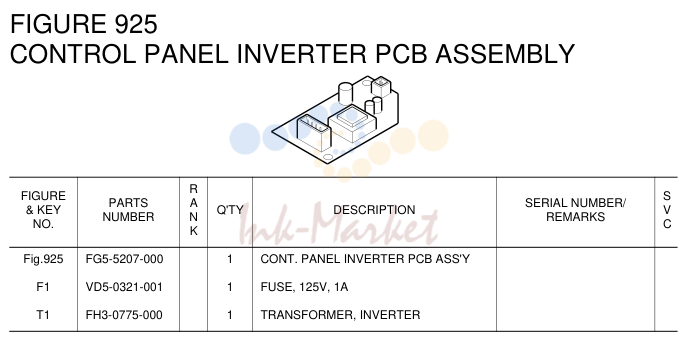

12. FG5-5207-000 1 CONT. PANEL INVERTER PCB ASS'Y
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FG3-0903-080 запросить цену → | 1 DIMM ASS'Y SEE NOTEJAPANESE | |
| 1 | FG3-0849-080 запросить цену → | 1 DIMM ASSY SEE NOTEITALIAN | |
| 1 | FG3-0850-080 запросить цену → | 1 DIMM ASSY SEE NOTEENGLISH NQN | |
| 1 | FG3-0851-080 запросить цену → | 1 DIMM ASSY | |
| 1 | FG3-0852-080 запросить цену → | 1 DIMM ASSY SEE NOTEENGLISH QQP | |
| 1 | FG3-0853-080 запросить цену → | 1 DIMM ASSY SEE NOTEENGLISH RQB | |
| 1 | FG3-0900-080 запросить цену → | 1 DIMM ASSY SEE NOTEFRENCH | |
| 1 | FG3-0901-080 запросить цену → | 1 DIMM ASSY SEE NOTEGERMAN | |
| 1 | FG3-0902-080 запросить цену → | 1 DIMM ASSY |

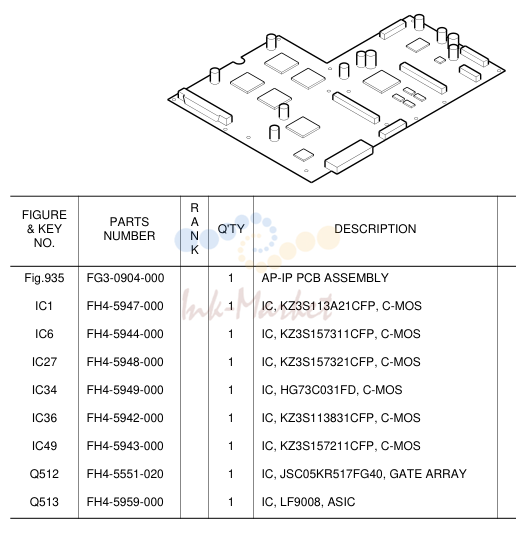

13. FG3-0904-000 1 AP-IP PCB ASSEMBLY
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FB5-2389-000 запросить цену → | 2 SPRING, LEAF | |
| 2 | FG3-0908-000 запросить цену → | 1 INTERFACE PCB ASSEMBLY | |
| 3 | WT2-5626-000 запросить цену → | 2 LOCK SCREW | |
| 501 | XB1-2300-607 запросить цену → | 4 SCREW,MACH.,TRUSS HEAD,M3X6 | |
| 502 | XB1-2400-607 запросить цену → | 2 SCREW,MACH.,TRUSS HEAD,M4X6 |

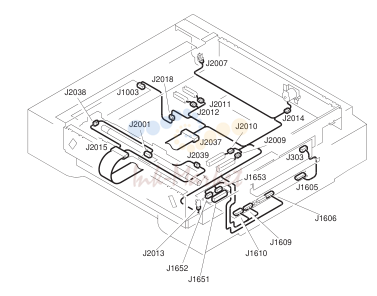

14. FIGURE B
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 002 | ACCESSORIES/SPECIAL TOOLS.....................................................................3-5 | ||
| 101 | EXTERNAL COVERS, PANELS, ETC...............................................................3-6 | ||
| 102 | MACHINE FRONT PLATE..................................................................................3-9 | ||
| 103 | INTERNAL COMPONENTS 1..........................................................................3-12 | ||
| 104 | INTERNAL COMPONENTS 2..........................................................................3-14 | ||
| 105 | INTERNAL COMPONENTS 3..........................................................................3-16 | ||
| 106 | INTERNAL COMPONENTS 4..........................................................................3-19 | ||
| 107 | MACHINE REAR PLATE 1...............................................................................3-22 | ||
| 108 | MACHINE REAR PLATE 2...............................................................................3-24 | ||
| 109 | MACHINE BOTTOM PLATE.............................................................................3-26 | ||
| 112 | POWER CORD TERMINAL ASSEMBLY (100/120V).......................................3-27 | ||
| 113 | POWER CORD TERMINAL ASSEMBLY (220/240V).......................................3-29 | ||
| 131 | PRINTER PANEL-A1/B1..................................................................................3-32 | ||
| 140 | RIGHT DOOR ASSEMBLY...............................................................................3-35 | ||
| 190 | FIXING FAN ASSEMBLY.................................................................................3-37 | ||
| 191 | POWER SUPPLY COOLING FAN ASSEMBLY...............................................3-38 | ||
| 192 | PROCESS COOLING FAN ASSEMBLY..........................................................3-39 | ||
| 193 | DELIVERY FAN ASSEMBLY (PLAIN TYPE)...................................................3-40 | ||
| 194 | MACHINE COOLING FAN ASSEMBLY...........................................................3-41 | ||
| 250 | DRUM DRIVE ASSEMBLY...............................................................................3-42 | ||
| 260 | PAPER PICK-UP DRIVE ASSEMBLY..............................................................3-44 | ||
| 265 | VERTICAL PATH DRIVE ASSEMBLY.............................................................3-45 | ||
| 267 | DUPLEXING FEEDER DRIVE ASSEMBLY (DUPLEX TYPE)......................3-47 | ||
| 270 | TRANSFER SWING CAM ASSEMBLY............................................................3-49 | ||
| 280 | FIXING DRIVE ASSEMBLY..............................................................................3-50 | ||
| 290 | FACE DOWN OUTPUT UNIT DRIVE ASSEMBLY (DUPLEX TYPE)...........3-52 | ||
| 305 | CASSETTE HEATER ASSEMBLY (ACCESSORY).........................................3-58 | ||
| 306 | RIGHT ENVIRONMENT HEATER ASSEMBLY...............................................3-59 | ||
| 310 | PAPER PICK-UP ASSEMBLY..........................................................................3-60 | ||
| 315 | MULTI FEED ASSEMBLY................................................................................3-65 | ||
| 316 | MULTI FEED TRAY ASSEMBLY......................................................................3-69 | ||
| 320 | VERTICAL PATH GUIDE ASSEMBLY.............................................................3-71 | ||
| 350 | PAPER DELIVERY ASSEMBLY.......................................................................3-72 | ||
| 360 | DUPLEX FEEDER ASSEMBLY (DUPLEX TYPE).........................................3-75 | ||
| 365 | FACE DOWN OUTPUT UNIT-A1/B1(DUPLEX TYPE).....................................3-79 | ||
| 370 | FACE DOWN OUTPUT ASSEMBLY 1 (DUPLEX TYPE)..............................3-81 | ||
| 371 | FACE DOWN OUTPUT ASSEMBLY 2 (DUPLEX TYPE)..............................3-84 | ||
| 510 | DRUM UNIT FRAME ASSEMBLY....................................................................3-86 | ||
| 530 | TRANSFER LOWER FRAME ASSEMBLY.......................................................3-88 | ||
| 535 | TRANSFER ASSEMBLY..................................................................................3-90 | ||
| 580 | SEPARATION CORONA ASSEMBLY..............................................................3-95 | ||
| 620 | HOPPER ASSEMBLY......................................................................................3-96 | ||
| 710 | TRANSFER BELT CLEANING ASSEMBLY.....................................................3-99 | ||
| 770 | WASTE TONER ASSEMBLY.........................................................................3-101 | ||
| 810 | FIXING ASSEMBLY........................................................................................3-103 | ||
| 830 | FIXING ROLLER CLEANING ASSEMBLY.....................................................3-108 | ||
| 910 | DC POWER SUPPLY PCB ASSEMBLY........................................................3-110 | ||
| 915 | DRUM MOTOR DRIVER PCB ASSEMBLY....................................................3-111 | ||
| 920 | CONTROL PANEL CPU PCB ASSEMBLY....................................................3-112 | ||
| 922 | CONTROL PANEL KEY PCB ASSEMBLY.....................................................3-113 | ||
| 925 | CONTROL PANEL INVERTER PCB ASSEMBLY..........................................3-114 | ||
| 930 | DC CONTROLLER PCB ASSEMBLY............................................................3-115 | ||
| 933 | SYSTEM CONTROLLER PCB ASSEMBLY...................................................3-116 | ||
| 940 | PAPER PICK-UP PCB ASSEMBLY...............................................................3-117 | ||
| 965 | SERIAL DRIVER PCB ASSEMBLY................................................................3-118 | ||
| 975 | ENVIRONMENT MEASURING PCB ASSEMBLY..........................................3-119 | ||
| 985 | BIAS HIGH VOLTAGE PCB ASSEMBLY.......................................................3-120 | ||
| 996 | READER-PRINTER INTERFACE PCB ASSEMBLY (i. R. C2058, iR C2105/S, |

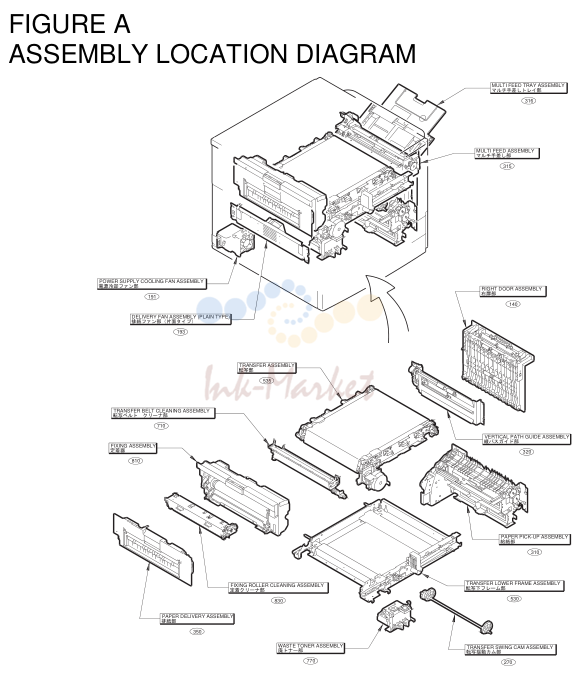

15. FIGURE A
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 510 | CASSETTE | ||
| 112 | 113 FIXING DRIVE ASSEMBLY | ||
| 265 | MACHINE COOLING FAN ASSEMBLY |

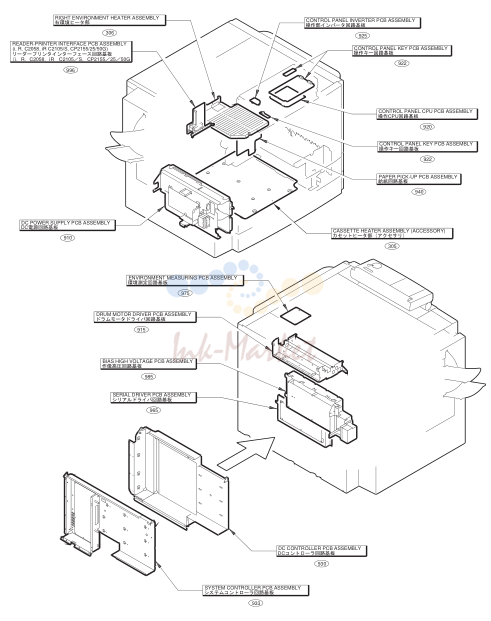

16. NPN RF SPECIAL TOOLS
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FB5-3783-000 запросить цену → | 1 COVER, STOPPER, FRONT | |
| 2 | FB5-3784-000 запросить цену → | 1 COVER, STOPPER, REAR | |
| 3 | FB5-8623-000 запросить цену → | 1 SHEET, CASSETTE UNDER A4 SIZE | |
| 3 | FB5-8624-000 запросить цену → | 1 SHEET, CASSETTE UNDER A4R SIZE | |
| 3 | FB5-8625-000 запросить цену → | 1 SHEET, CASSETTE UNDER A3 SIZE | |
| 3 | FB5-8626-000 запросить цену → | 1 SHEET, CASSETTE UNDER A5R SIZE | |
| 3 | FB5-8627-000 запросить цену → | 1 SHEET, CASSETTE UNDER B5 SIZE | |
| 3 | FB5-8628-000 запросить цену → | 1 SHEET, CASSETTE UNDER B5R SIZE | |
| 3 | FB5-8629-000 запросить цену → | 1 SHEET, CASSETTE UNDER B4 SIZE | |
| 4 | FF6-0991-000 запросить цену → | 1 CASE, CASSETTE UNDER SHEET | |
| 5 | FH2-5006-000 запросить цену → | 1 WIRE, GROUNDING 100V |

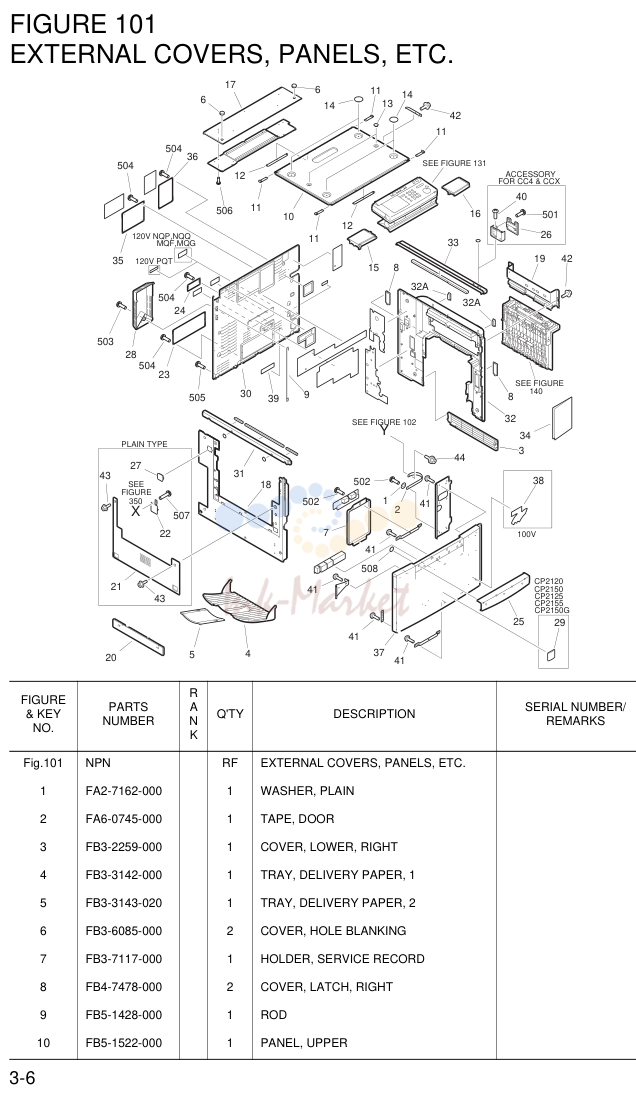

17. NPN RF EXTERNAL COVERS, PANELS, ETC.
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 504 | SEE FIGURE | ||
| 12 | ACCESSORY | ||
| 35 | 120V PQT | ||
| 43 | SEE | ||
| 1 | FA2-7162-000 запросить цену → | 1 WASHER, PLAIN | |
| 2 | FA6-0745-000 запросить цену → | 1 TAPE, DOOR | |
| 3 | FB3-2259-000 запросить цену → | 1 COVER, LOWER, RIGHT | |
| 4 | FB3-3142-000 запросить цену → | 1 TRAY, DELIVERY PAPER, | |
| 5 | FB3-3143-020 запросить цену → | 1 TRAY, DELIVERY PAPER, | |
| 6 | FB3-6085-000 запросить цену → | 2 COVER, HOLE BLANKING | |
| 7 | FB3-7117-000 запросить цену → | 1 HOLDER, SERVICE RECORD | |
| 8 | FB4-7478-000 запросить цену → | 2 COVER, LATCH, RIGHT | |
| 9 | FB5-1428-000 запросить цену → | 1 ROD | |
| 10 | FB5-1522-000 запросить цену → | 1 PANEL, UPPER | |
| 11 | FB5-1523-000 запросить цену → | 4 PLATE, SLIDER, EDGE | |
| 12 | FB5-1524-000 запросить цену → | 2 PLATE, SLIDER, CENTER | |
| 13 | FB5-1525-000 запросить цену → | 2 CAP, TOP PANEL, SMALL | |
| 14 | FB5-1526-000 запросить цену → | 4 CAP, TOP PANEL, LARGE | |
| 15 | FB5-1533-000 запросить цену → | 1 PANEL, UPPER, FRONT LEFT | |
| 16 | FB5-1534-000 запросить цену → | 1 PANEL, UPPER, FRONT RIGHT | |
| 17 | FB5-1536-000 запросить цену → | 1 PANEL, UPPER, REAR | |
| 18 | FB5-1540-000 запросить цену → | 1 PANEL, LEFT, LARGE | |
| 19 | FB5-1542-000 запросить цену → | 1 PANEL, MULTI PAPER PICK-UP | |
| 20 | FB5-1544-000 запросить цену → | 1 PANEL, PAPER DELIVERY, LOWER | |
| 21 | FB5-1546-000 запросить цену → | 1 PANEL, LEFT, SMALL PLAIN TYPE | |
| 22 | FB5-1602-000 запросить цену → | 1 COVER, PAPER DELIVERY PLAIN TYPE | |
| 23 | FB5-2357-000 запросить цену → | 1 PLATE, ROM COVER | |
| 24 | FB5-2358-000 запросить цену → | 1 PLATE, INTERFACE COVER | |
| 25 | FB5-2359-000 запросить цену → | 1 PANEL, FRONT, | |
| 26 | FB5-3765-000 запросить цену → | 1 COVER, MOUNT PLATE | |
| 27 | FB5-3839-000 запросить цену → | 1 CAP, BLANKING PLAIN TYPE | |
| 28 | FB5-3950-000 запросить цену → | 1 PANEL, EXHAUST | |
| 29 | FB5-8343-000 запросить цену → | 1 EMBLEM CP2120 | |
| 29 | FB5-8344-000 запросить цену → | 1 EMBLEM CP2150 | |
| 29 | FB6-4291-000 запросить цену → | 1 EMBLEM CP2125 | |
| 29 | FB6-4292-000 запросить цену → | 1 EMBLEM CP2155 | |
| 29 | FB6-4293-000 запросить цену → | 1 EMBLEM CP2150G | |
| 30 | FF5-9373-000 запросить цену → | 1 PANEL, REAR | |
| 31 | FF5-9391-000 запросить цену → | 1 PANEL, UPPER, LEFT | |
| 32 | FF6-0628-000 запросить цену → | 1 PANEL, RIGHT | |
| 33 | FF6-0632-000 запросить цену → | 1 PANEL, UPPER, RIGHT | |
| 34 | FF6-0805-000 запросить цену → | 1 LABEL, SERVICE | |
| 35 | FF6-0995-000 запросить цену → | 1 COVER, ASSIST | |
| 36 | FF6-0996-000 запросить цену → | 1 PLATE, ACCESSORY COVER | |
| 37 | FG6-6793-000 запросить цену → | 1 FRONT PANEL UNIT | |
| 37 | FG6-4202-000 запросить цену → | 1 FRONT PANEL UNIT imageRUNNER C2020 | |
| 37 | FG6-4203-000 запросить цену → | 1 FRONT PANEL UNIT imageRUNNER C2050 | |
| 37 | FG6-4204-000 запросить цену → | 1 FRONT PANEL UNIT iR C2100S | |
| 37 | FG6-4205-000 запросить цену → | 1 FRONT PANEL UNIT iR C2100 | |
| 37 | FG6-9308-000 запросить цену → | 1 FRONT PANEL UNIT iR C2105S | |
| 37 | FG6-9309-000 запросить цену → | 1 FRONT PANEL UNIT iR C2105 | |
| 37 | FG6-9425-000 запросить цену → | 1 FRONT PANEL UNIT imageRUNNER C2058 | |
| 38 | FS6-8563-000 запросить цену → | 1 LABEL, BRUSH MARK 100V | |
| 39 | FS6-8901-000 запросить цену → | 1 LABEL, POWER SUPPLY CORD | |
| 40 | XA9-0265-010 запросить цену → | 1 SCREW,W/WASHER,TRUSS HEAD | |
| 41 | XA9-0605-000 запросить цену → | 14 SCREW,M4X8 | |
| 42 | XA9-0629-000 запросить цену → | AR SCREW,RS,M4X8 | |
| 43 | XA9-0774-000 запросить цену → | 2 SCREW,RS,M4X16 PLAIN TYPE | |
| 44 | XA9-0783-000 запросить цену → | 1 SCREW,W/WASHER,RS,M4X12 | |
| 501 | XB1-2400-607 запросить цену → | 3 SCREW,MACH.,TRUSS HEAD,M4X6 | |
| 502 | XB1-2400-609 запросить цену → | 3 SCREW,MACH.,TRUSS HEAD,M4X6 | |
| 503 | XB1-2400-609 запросить цену → | AR SCREW,MACH.,TRUSS HEAD,M4X6 | |
| 504 | XB2-7400-607 запросить цену → | 10 SCREW,W/WASHER,M4X6 C2020iR C2100/ | |
| 504 | XB2-7400-607 запросить цену → | 8 SCREW,W/WASHER,M4X6 C2105/2105SCP2155/ | |
| 505 | XB2-7400-607 запросить цену → | 21 SCREW,W/WASHER,M4X6 | |
| 506 | XB4-7300-609 запросить цену → | 5 SCREW,TAPPING,TRUSS HEAD,M3X6 | |
| 507 | XB4-7401-009 запросить цену → | 1 SCREW,TAPPING,TRUSS HEAD,M4X10 | |
| 508 | XD2-2300-802 запросить цену → | 7 RING,TOOTHED LOCK |

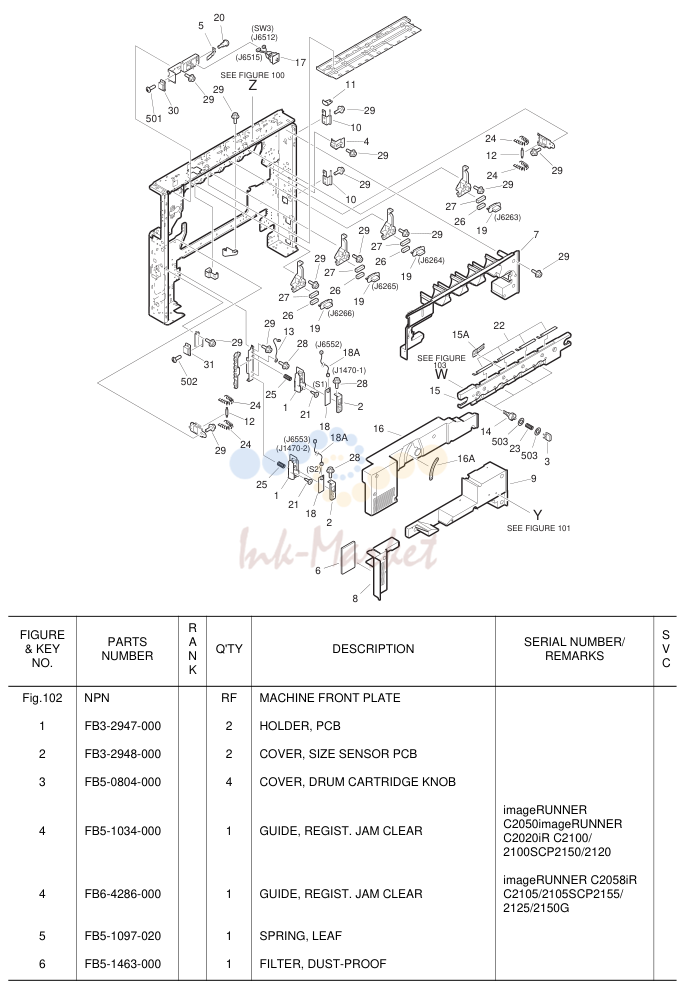

18. NPN RF MACHINE FRONT PLATE
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 31 | (J1470-1) SEE 1 W F 0 I 3 GURE | ||
| 1 | FB3-2947-000 запросить цену → | 2 HOLDER, PCB | |
| 2 | FB3-2948-000 запросить цену → | 2 COVER, SIZE SENSOR PCB | |
| 3 | FB5-0804-000 запросить цену → | 4 COVER, DRUM CARTRIDGE KNOB | |
| 4 | FB5-1034-000 запросить цену → | 1 GUIDE, REGIST. JAM CLEAR | |
| 4 | FB6-4286-000 запросить цену → | 1 GUIDE, REGIST. JAM CLEAR C2105/2105SCP2155/ | |
| 5 | FB5-1097-020 запросить цену → | 1 SPRING, LEAF | |
| 6 | FB5-1463-000 запросить цену → | 1 FILTER, DUST-PROOF | |
| 7 | FB5-2341-000 запросить цену → | 1 COVER, DRUM CARTRIDGE INTERNAL | |
| 7 | FB6-4285-000 запросить цену → | 1 COVER, DRUM CARTRIDGE INTERNAL C2105/2105SCP2155/ | |
| 8 | FB5-2344-000 запросить цену → | 1 COVER, LOWER INTERNAL, LEFT | |
| 9 | FB5-2346-000 запросить цену → | 1 COVER, LOWER INTERNAL, RIGHT | |
| 10 | FB5-2352-000 запросить цену → | 2 HINGE, FRONT PANEL | |
| 11 | FB5-3924-000 запросить цену → | 1 RETAINER | |
| 12 | FB5-3933-000 запросить цену → | 2 ROLLER, FRAME LOCK | |
| 13 | FF3-1171-000 запросить цену → | 2 CABLE, GROUNDING | |
| 14 | FF5-9282-000 запросить цену → | 4 KNOB, DRUM CARTRIDGE | |
| 15 | FF6-0615-000 запросить цену → | 1 PANEL, KIT FRAME | |
| 16 | FF6-0617-000 запросить цену → | 1 COVER, TRANSFER INTERNAL | |
| 17 | FG3-0721-000 запросить цену → | 1 CABLE, FRONT DOOR SWITCH SW3 J6512,6515 | |
| 18 | FG5-6288-000 запросить цену → | 2 CASSETTE SIZE SENSOR PCB UNIT S1,2 J1470-1,1470-2 | |
| 19 | FH2-6819-000 запросить цену → | 4 CONNECTOR, 21P, DRAWER J6263-6266 | |
| 20 | FS1-9010-020 запросить цену → | 1 SCREW, STEPPED, M3 | |
| 21 | FS5-9397-000 запросить цену → | 2 PIN, PLATE HOLDER | |
| 22 | FS6-8874-000 запросить цену → | 1 LABEL, FRAME COLOR | |
| 23 | FS7-2276-000 запросить цену → | 4 SPRING, COMPRESSION | |
| 24 | FS7-2544-000 запросить цену → | 4 SPRING, TENSION | |
| 25 | FS7-2547-000 запросить цену → | 2 SPRING, COMPRESSION | |
| 26 | VS1-5452-010 запросить цену → | 4 CONNECTOR, 10P, FEMALE J6263-6266 | |
| 27 | VS1-5452-011 запросить цену → | 4 CONNECTOR, 11P, FEMALE J6263-6266 | |
| 28 | XA9-0626-000 запросить цену → | 4 SCREW,RS,M3X6 | |
| 29 | XA9-0629-000 запросить цену → | AR SCREW,RS,M4X8 | |
| 30 | XZ9-0585-000 запросить цену → | 1 MAGNET CATCH | |
| 31 | XZ9-0585-000 запросить цену → | 1 MAGNET CATCH | |
| 501 | XB1-2300-609 запросить цену → | 2 SCREW,MACH.,TRUSS HEAD,M3X6 | |
| 502 | XB1-2300-609 запросить цену → | 2 SCREW,MACH.,TRUSS HEAD,M3X6 | |
| 503 | XD1-1104-125 запросить цену → | 8 SHIM |
Каталог очень большой (2187 позиций). Показаны первые 18 узлов со схемами; полный список доступен по запросу.
