Canon IR Advance 4500 series — каталог запчастей со схемами

Содержание

1. Figure SNL

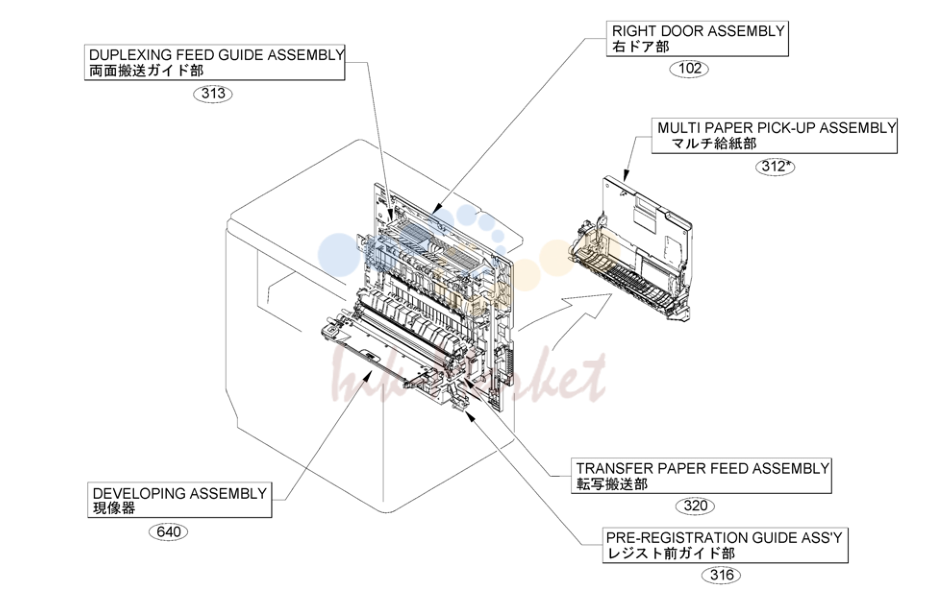

2. Figure A1F
3. Figure 100AQ
4. Figure 100AR
5. Figure 100AT
6. Figure 100AU
7. Figure 102

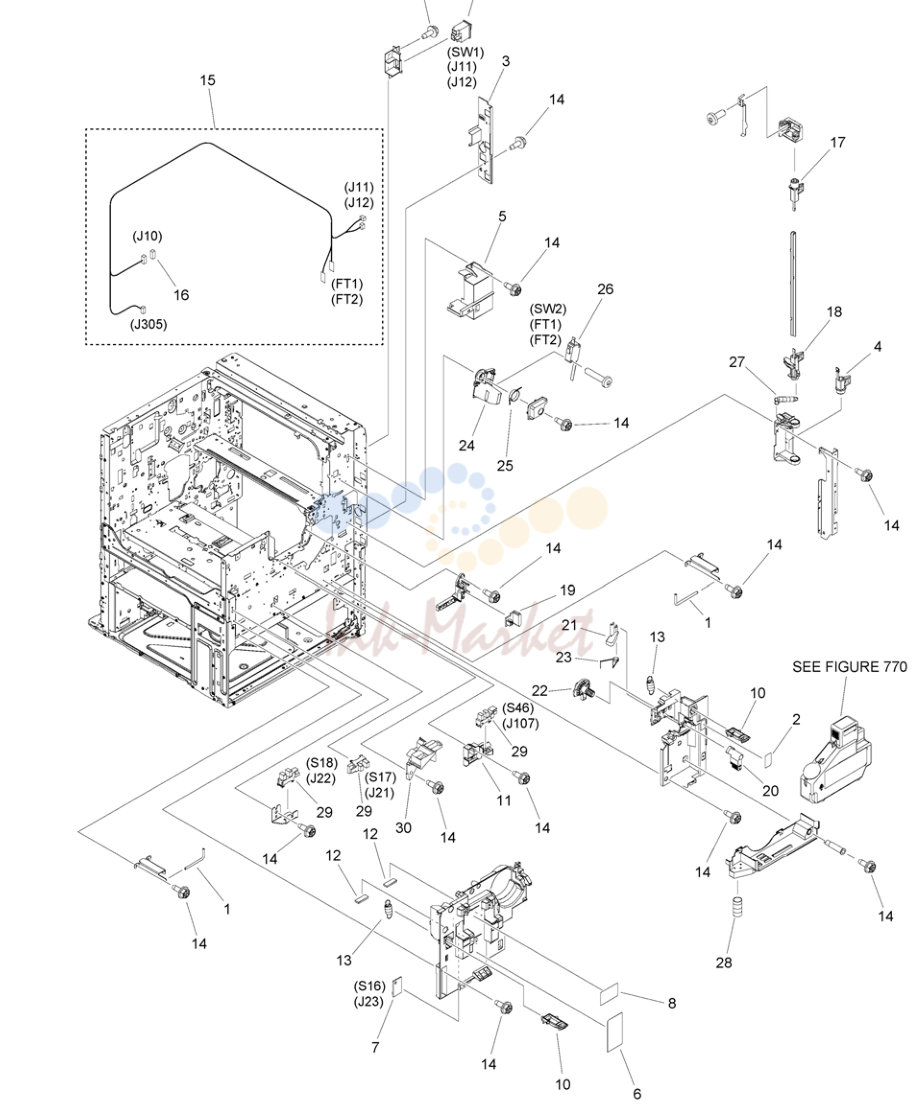

8. Figure 103B

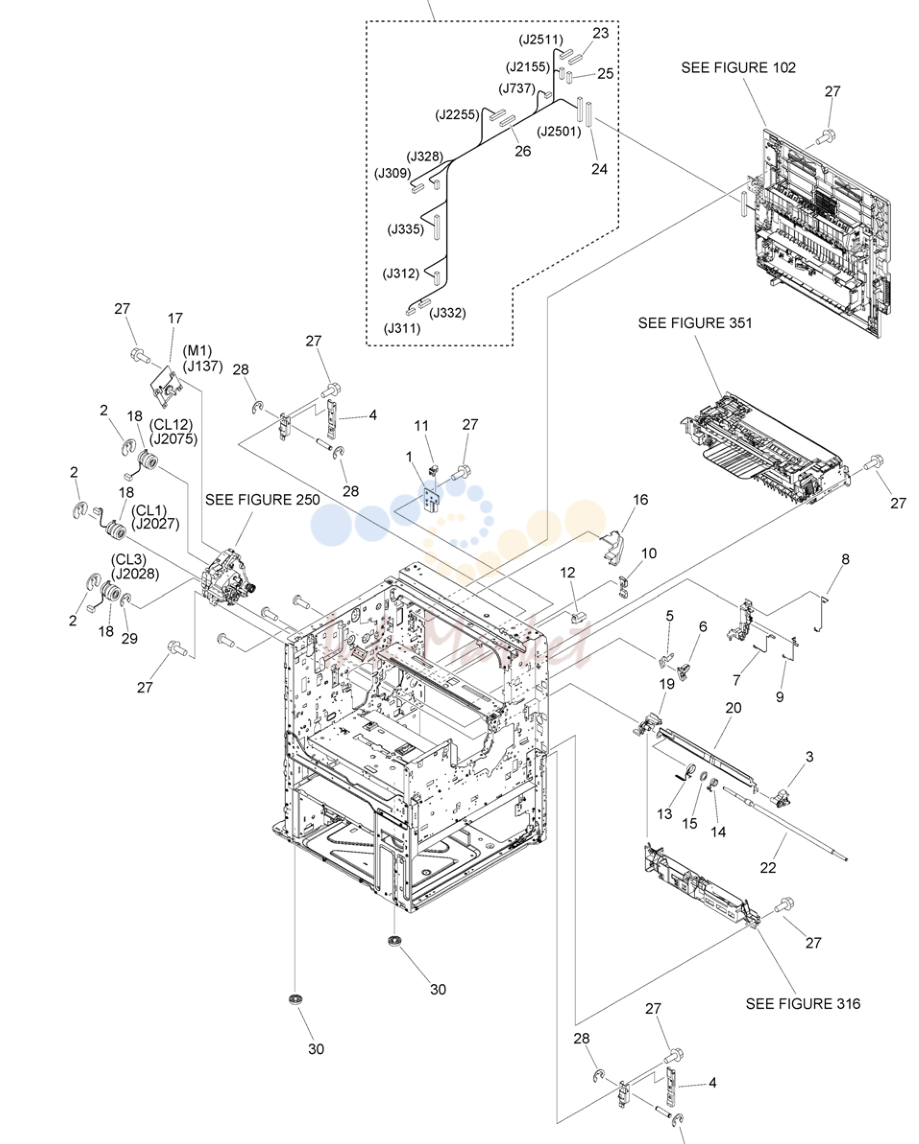

9. Figure 104

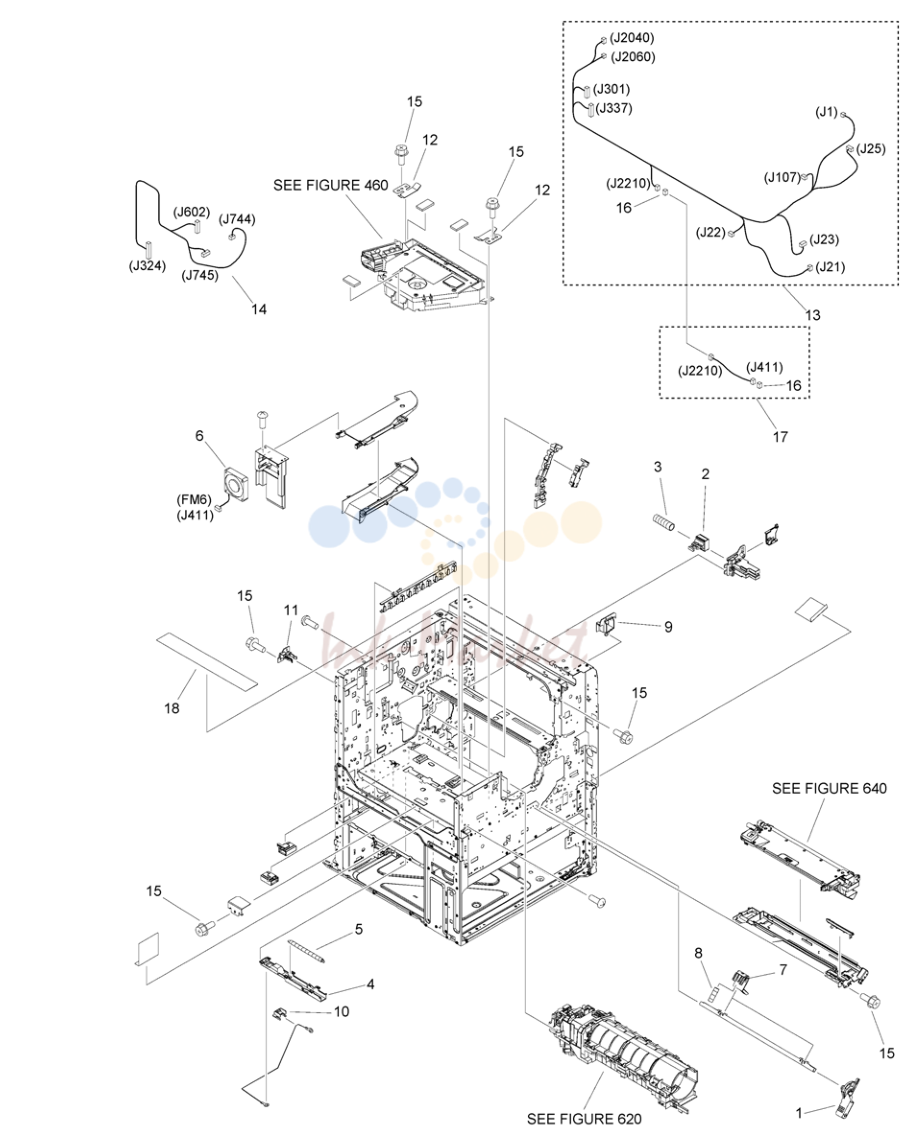

10. Figure 105A

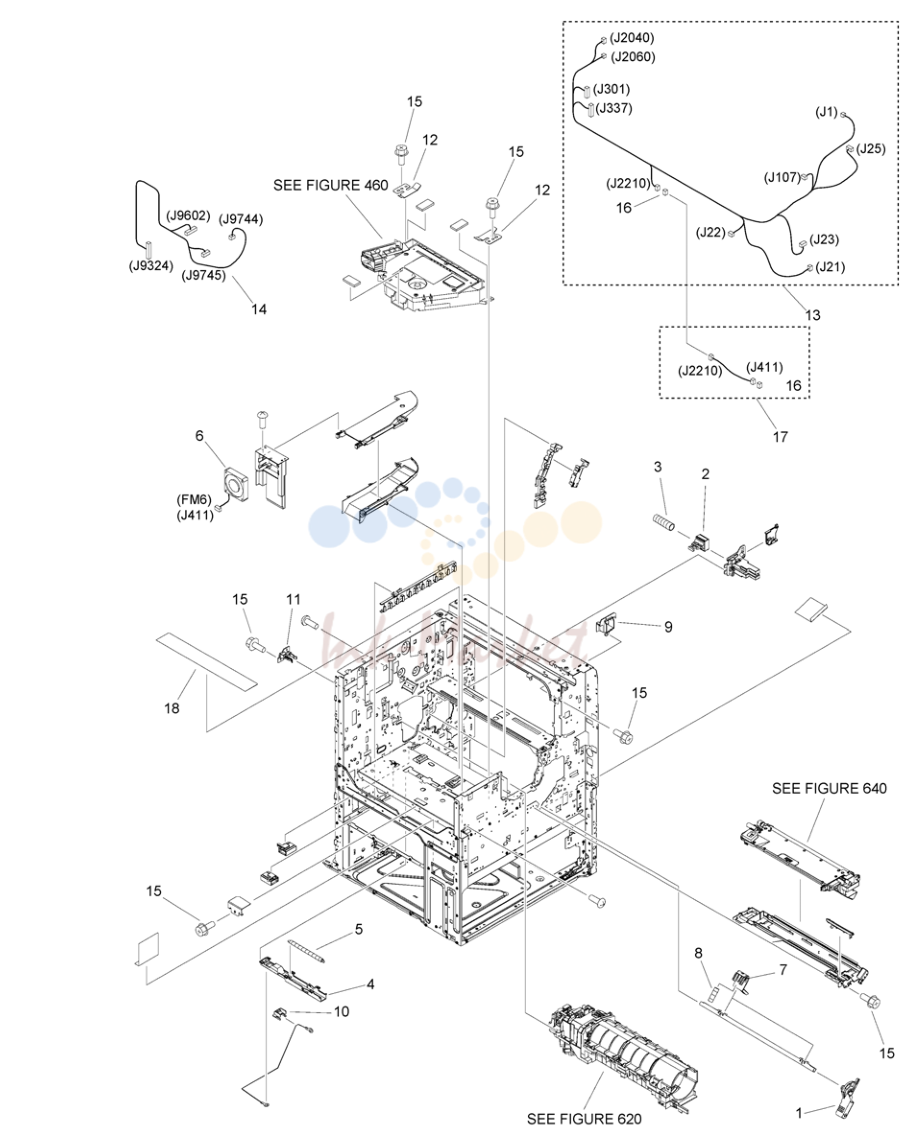

11. Figure 105B
12. Figure 106C

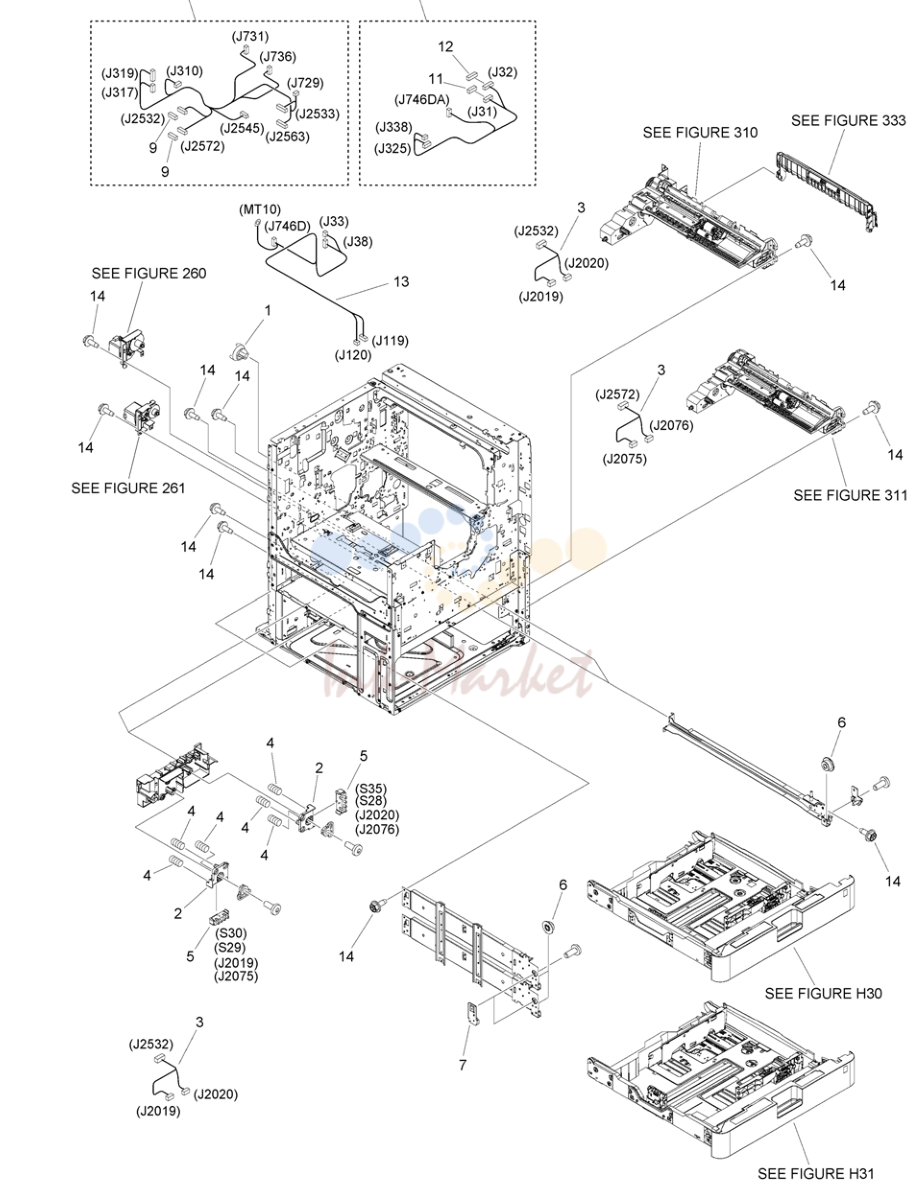

13. Figure 106D

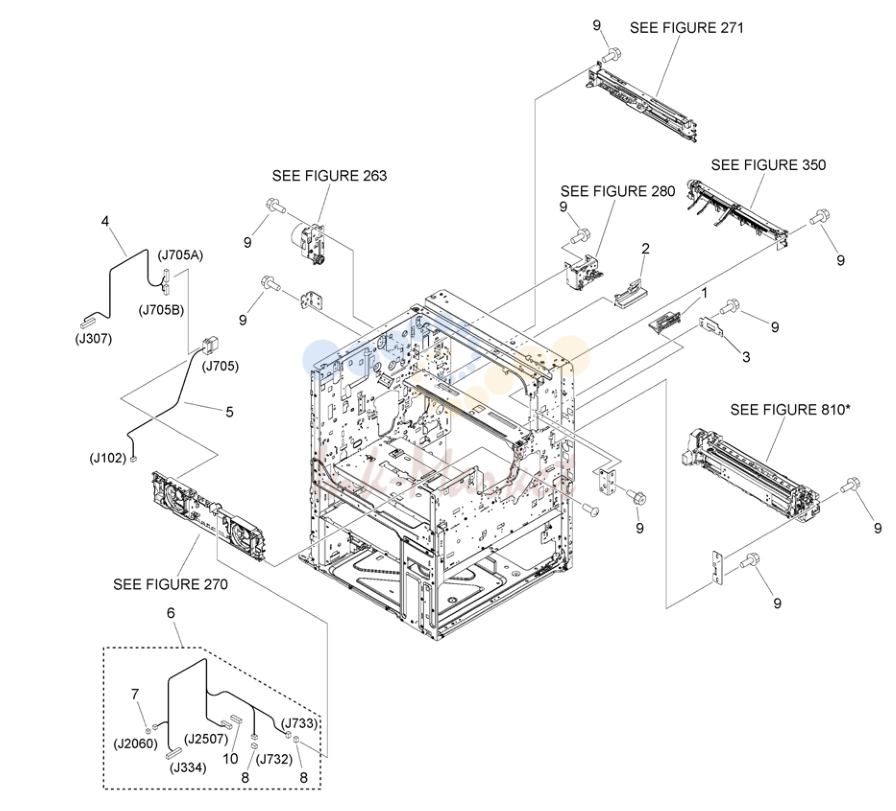

14. Figure 107

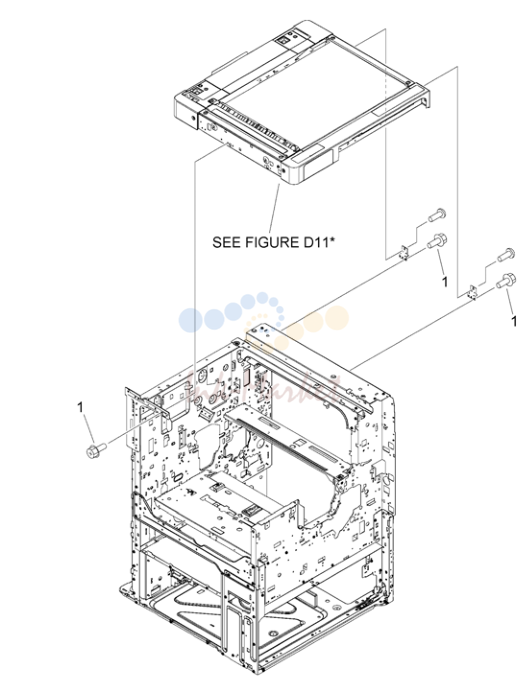

15. Figure 108C

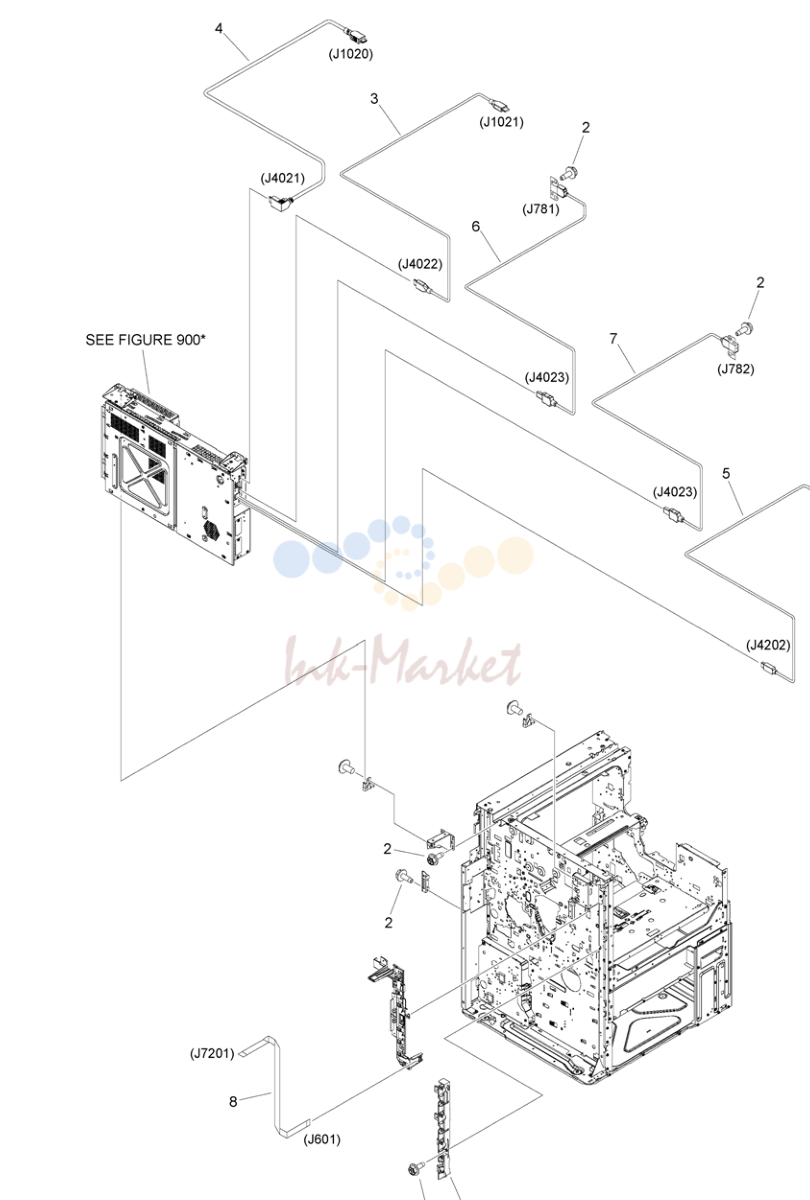

16. Figure 110

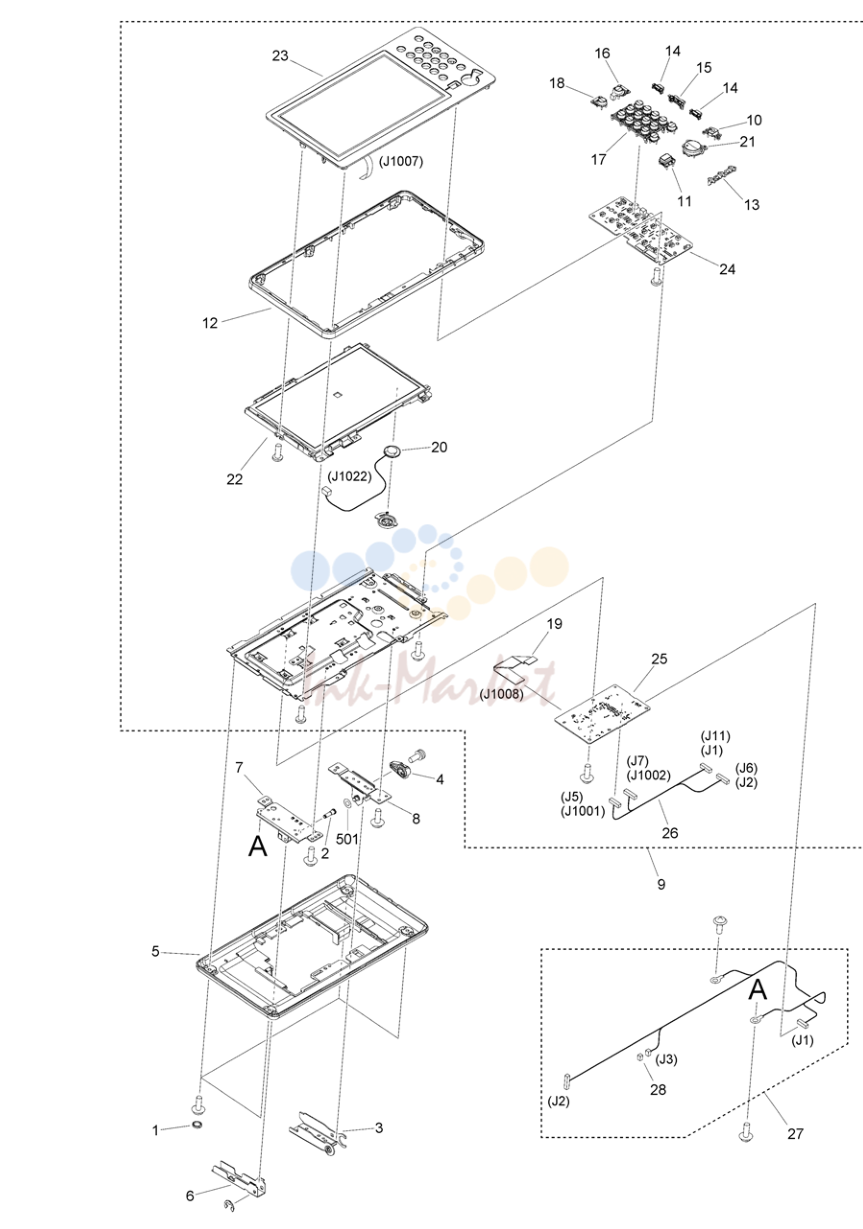

17. Figure 130C

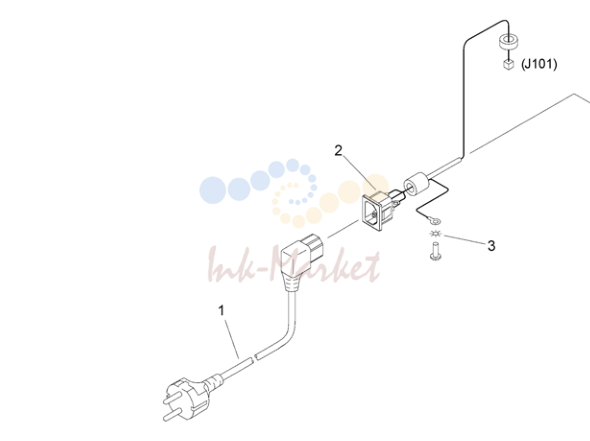

18. Figure 140C

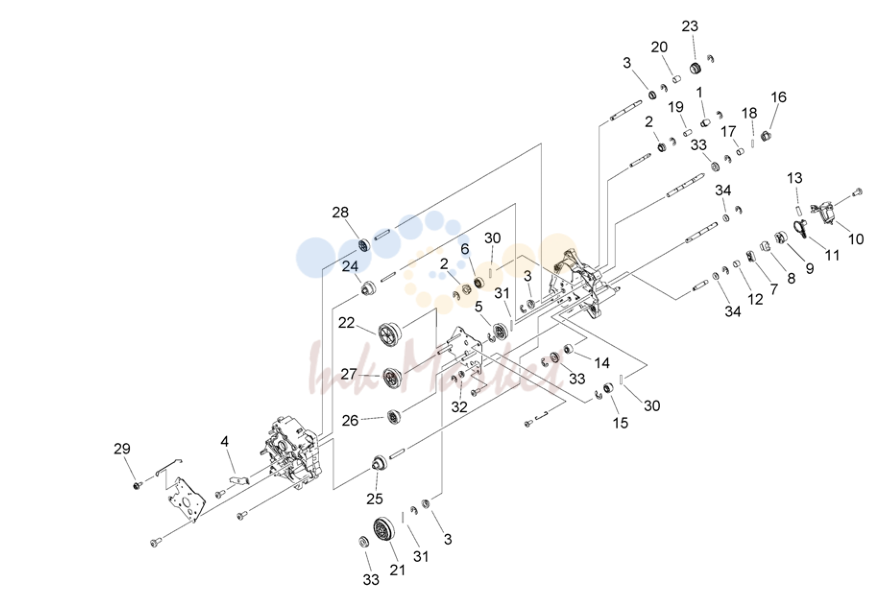

19. Figure 250

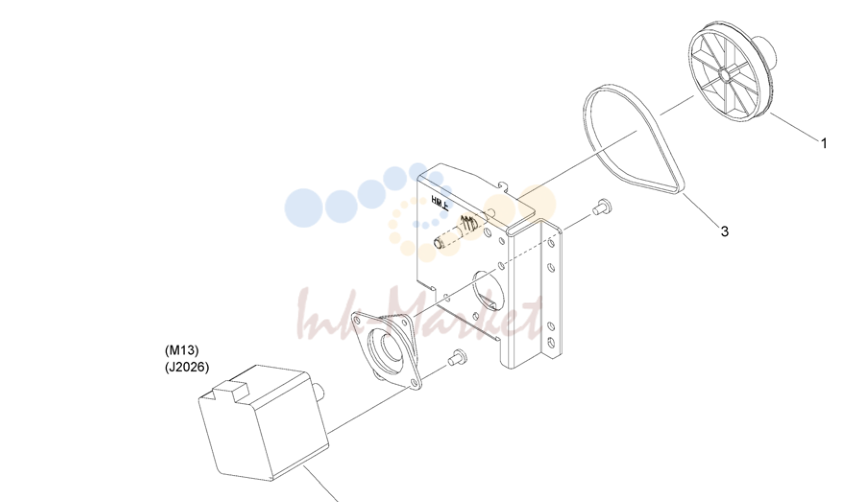

20. Figure 260

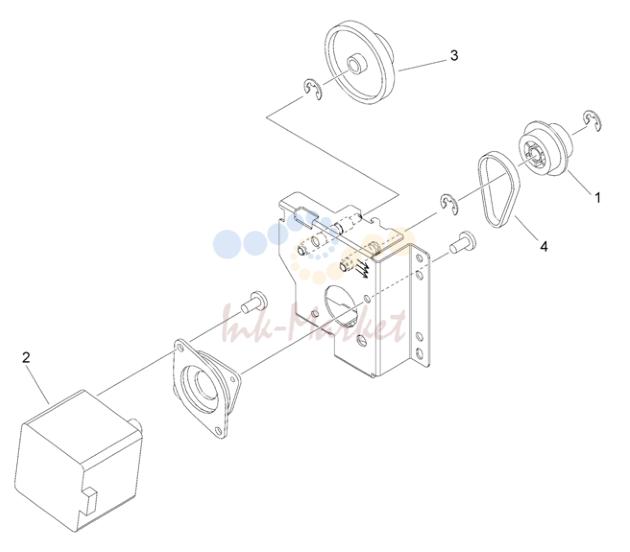

21. Figure 261

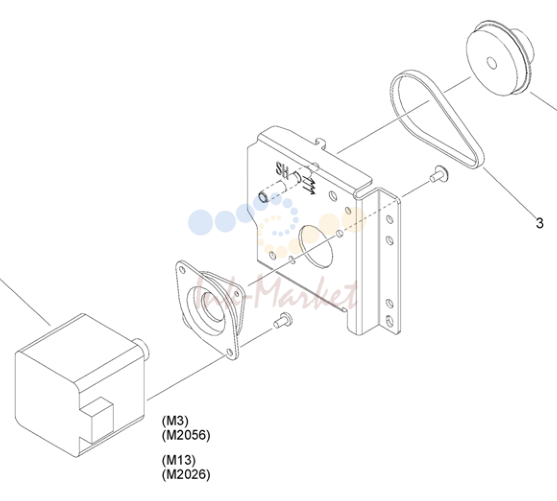

22. Figure 262

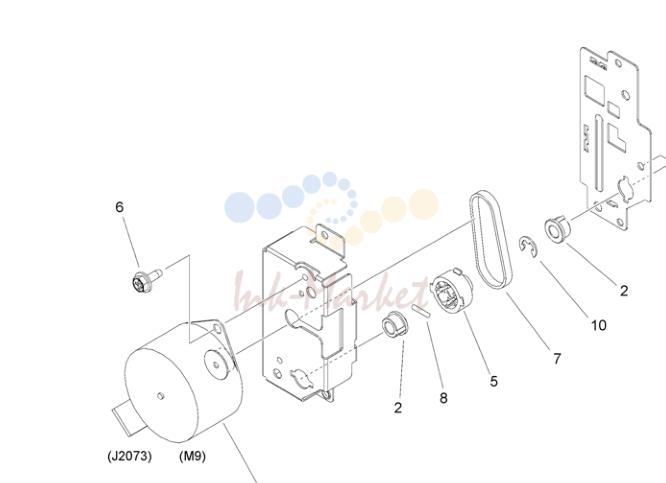

23. Figure 263

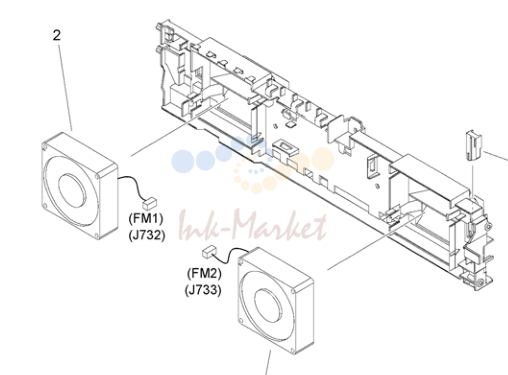

24. Figure 270

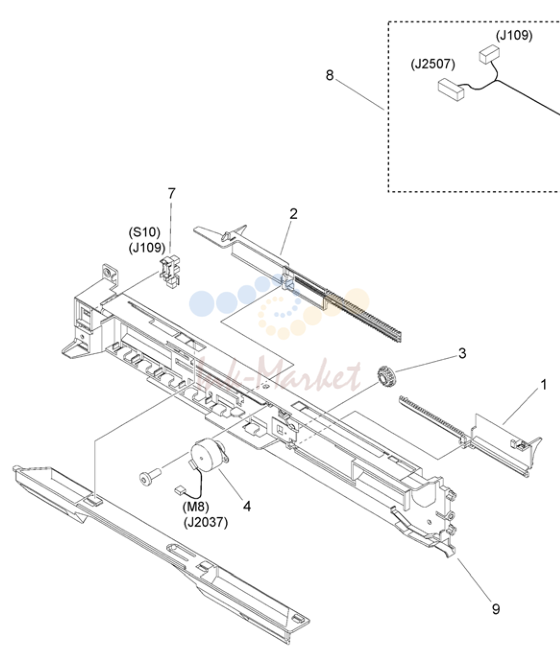

25. Figure 271
26. Figure 272
27. Figure 280
28. Figure 310A
29. Figure 311A
30. Figure 312C
31. Figure 313
32. Figure 316
33. Figure 320
34. Figure 330
35. Figure 333
36. Figure 350
37. Figure 351
38. Figure 352
39. Figure 460A
40. Figure 640
41. Figure 770
42. Figure 810E
43. Figure 815
44. Figure 816
45. Figure 900A
46. Figure 910A
47. Figure 910B
48. Figure 910C
49. Figure 910D
50. Figure 920A
51. Figure D90
52. Figure H30
53. Figure H31

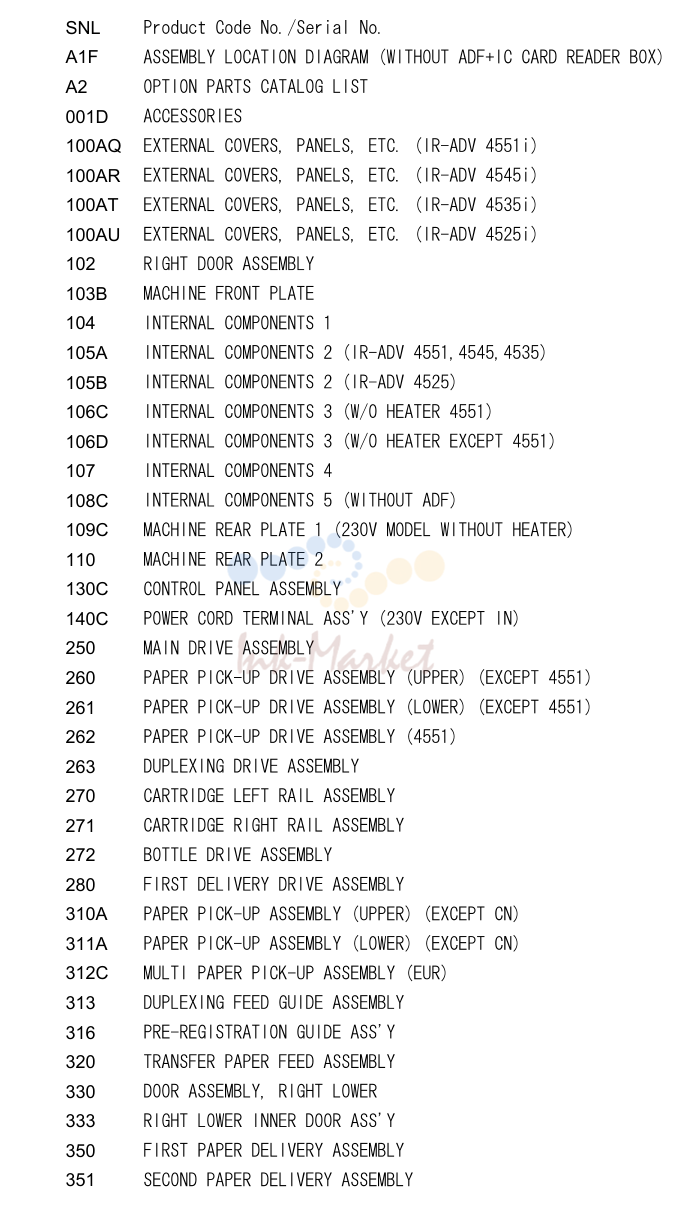

1. Figure SNL

№	Артикул	Описание
1	F19-2491-000 запросить цену →	1 imageRUNNER ADVANCE 4551i
2	F19-2591-000 запросить цену →	1 imageRUNNER ADVANCE 4545i
3	F19-2592-000 запросить цену →	1 imageRUNNER ADVANCE 4535i
4	F19-2691-000 запросить цену →	1 imageRUNNER ADVANCE 4525i

2. Figure A1F

№	Артикул	Описание
1	FE4-2809-000 запросить цену →	1 HOLDER, SERVICE BOOK
2	FE3-9210-000 запросить цену →	1 BOX, CLEANING CLOTH STOCK
3	FE4-0152-000 запросить цену →	1 TAPE, DUPLEXING
4	FE4-7564-000 запросить цену →	1 CLOTH, CLEANING
5	FL1-2558-000 запросить цену →	1 SEAL, BLANKING
6	FE4-7201-000 запросить цену →	1 LABEL, PAPER SIZE
7	FE8-5466-000 запросить цену →	2 CUSHION, BASE
8	FL1-2374-000 запросить цену →	1 SHEET, CARD READER
9	FK4-4454-000 запросить цену →	1 CD-ROM, SOFTWARE FOR UFR II
10	FK4-4457-000 запросить цену →	1 CD-ROM, USER SOFTWARE, PCL

3. Figure 100AQ

№	Артикул	Описание
1	FC8-4000-000 запросить цену →	1 COVER, MAIN SWITCH
2	FE3-0907-000 запросить цену →	2 COVER, FAX CONNECTOR
3	FE4-6552-000 запросить цену →	1 COVER, LEFT UPPER
4	FE4-6559-000 запросить цену →	1 COVER, REAR, RIGHT
5	FE4-6560-000 запросить цену →	1 COVER, LEFT
6	FE4-6565-000 запросить цену →	1 COVER, FRONT, UPPER
7	FE4-6570-000 запросить цену →	1 COVER, DEPTH, DELIVERY, BOTTOM
8	FE4-6571-000 запросить цену →	1 COVER, DEPTH, DELIVERY ,UPPER
9	FE4-6572-000 запросить цену →	1 COVER, DEPTH, DELIVERY, CENTER
10	FE4-6573-000 запросить цену →	1 TRAY, BASE, RIGHT
11	FE4-6575-000 запросить цену →	1 TRAY, PAPER DELIVERY
12	FE4-6576-000 запросить цену →	1 COVER, RIGHT DOOR, UPPER
13	FE4-6577-000 запросить цену →	1 COVER, REAR, LEFT
14	FE4-6578-000 запросить цену →	1 COVER, HDD DOOR
15	FE4-6579-000 запросить цену →	1 COVER, REAR
16	FE4-6581-000 запросить цену →	1 COVER, LATTICE
17	FE4-6584-000 запросить цену →	1 COVER, CONTROL PANEL, BOTTOM
18	FE4-6585-000 запросить цену →	1 COVER, RIGHT, UPPER, BEHIND
19	FE4-6586-000 запросить цену →	1 GUIDE, PAPER BACK END
20	FE4-6587-000 запросить цену →	1 COVER, DELIVERY TRAY, ACC
21	FE4-7199-000 запросить цену →	1 LABEL, TONER
22	FE4-7204-000 запросить цену →	1 PANEL, LEFT LOWER
23	FE4-7205-000 запросить цену →	1 PANEL, RIGHT LOWER, FRONT
24	FE4-7206-000 запросить цену →	1 PANEL, RIGHT LOWER, REAR
25	FE4-7208-000 запросить цену →	1 PANEL, REAR LOWER
26	FE4-7209-000 запросить цену →	1 PANEL, PROTECTIVE
27	FE4-7210-000 запросить цену →	1 COVER, PAPER DELIVERY, REAR
28	FE4-7226-000 запросить цену →	2 PANEL, HANDLE
29	FE4-7237-000 запросить цену →	1 PANEL, RIGHT CENTER
30	FE4-7253-000 запросить цену →	1 LABEL, GENUINE TONER
31	FC0-2538-000 запросить цену →	1 MOUNT, SWITCH COVER
32	FL0-5736-000 запросить цену →	1 COVER, TONER BOTTLE, TOP
33	FE4-7268-000 запросить цену →	1 LABEL, HDD
34	FL0-5737-000 запросить цену →	10 SEAL, BLANKING
35	FL0-5744-000 запросить цену →	1 COVER, TONER BOTTLE
36	FM1-J167-000 запросить цену →	1 FRONT DOOR UNIT
37	FE4-7256-000 запросить цену →	1 LABEL, TONER TYPE
38	FM1-J192-000 запросить цену →	1 COVER, PAPER DELIVERY, REAR
39	FE4-2811-000 запросить цену →	1 COVER, ARM, UPPER
40	FE8-4657-000 запросить цену →	1 COVER, CONNECTOR

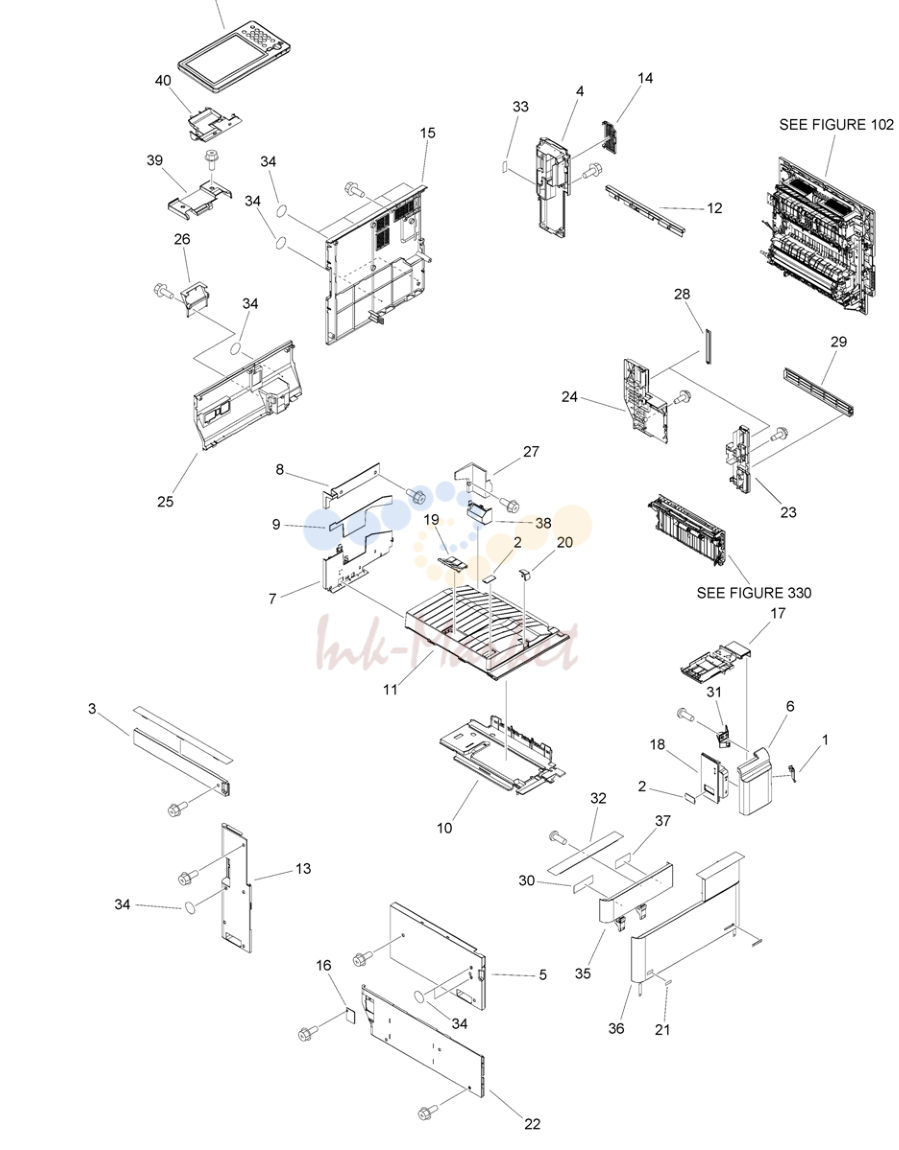

4. Figure 100AR

№	Артикул	Описание
1	FC8-4000-000 запросить цену →	1 COVER, MAIN SWITCH
2	FE3-0907-000 запросить цену →	2 COVER, FAX CONNECTOR
3	FE4-6552-000 запросить цену →	1 COVER, LEFT UPPER
4	FE4-6559-000 запросить цену →	1 COVER, REAR, RIGHT
5	FE4-6560-000 запросить цену →	1 COVER, LEFT
6	FE4-6565-000 запросить цену →	1 COVER, FRONT, UPPER
7	FE4-6570-000 запросить цену →	1 COVER, DEPTH, DELIVERY, BOTTOM
8	FE4-6571-000 запросить цену →	1 COVER, DEPTH, DELIVERY ,UPPER
9	FE4-6572-000 запросить цену →	1 COVER, DEPTH, DELIVERY, CENTER
10	FE4-6573-000 запросить цену →	1 TRAY, BASE, RIGHT
11	FE4-6575-000 запросить цену →	1 TRAY, PAPER DELIVERY
12	FE4-6576-000 запросить цену →	1 COVER, RIGHT DOOR, UPPER
13	FE4-6577-000 запросить цену →	1 COVER, REAR, LEFT
14	FE4-6578-000 запросить цену →	1 COVER, HDD DOOR
15	FE4-6579-000 запросить цену →	1 COVER, REAR
16	FE4-6581-000 запросить цену →	1 COVER, LATTICE
17	FE4-6584-000 запросить цену →	1 COVER, CONTROL PANEL, BOTTOM
18	FE4-6585-000 запросить цену →	1 COVER, RIGHT, UPPER, BEHIND
19	FE4-6586-000 запросить цену →	1 GUIDE, PAPER BACK END
20	FE4-6587-000 запросить цену →	1 COVER, DELIVERY TRAY, ACC
21	FE4-7199-000 запросить цену →	1 LABEL, TONER
22	FE4-7204-000 запросить цену →	1 PANEL, LEFT LOWER
23	FE4-7205-000 запросить цену →	1 PANEL, RIGHT LOWER, FRONT
24	FE4-7206-000 запросить цену →	1 PANEL, RIGHT LOWER, REAR
25	FE4-7208-000 запросить цену →	1 PANEL, REAR LOWER
26	FE4-7209-000 запросить цену →	1 PANEL, PROTECTIVE
27	FE4-7210-000 запросить цену →	1 COVER, PAPER DELIVERY, REAR
28	FE4-7226-000 запросить цену →	2 PANEL, HANDLE
29	FE4-7237-000 запросить цену →	1 PANEL, RIGHT CENTER
30	FE4-7253-000 запросить цену →	1 LABEL, GENUINE TONER
31	FC0-2538-000 запросить цену →	1 MOUNT, SWITCH COVER
32	FL0-5736-000 запросить цену →	1 COVER, TONER BOTTLE, TOP
33	FE4-7268-000 запросить цену →	1 LABEL, HDD
34	FL0-5737-000 запросить цену →	10 SEAL, BLANKING
35	FL0-5744-000 запросить цену →	1 COVER, TONER BOTTLE
36	FM1-J167-000 запросить цену →	1 FRONT DOOR UNIT
37	FE4-7256-000 запросить цену →	1 LABEL, TONER TYPE
38	FM1-J192-000 запросить цену →	1 COVER, PAPER DELIVERY, REAR
39	FE4-2811-000 запросить цену →	1 COVER, ARM, UPPER
40	FE8-4657-000 запросить цену →	1 COVER, CONNECTOR

5. Figure 100AT

№	Артикул	Описание
1	FC8-4000-000 запросить цену →	1 COVER, MAIN SWITCH
2	FE3-0907-000 запросить цену →	2 COVER, FAX CONNECTOR
3	FE4-6552-000 запросить цену →	1 COVER, LEFT UPPER
4	FE4-6559-000 запросить цену →	1 COVER, REAR, RIGHT
5	FE4-6560-000 запросить цену →	1 COVER, LEFT
6	FE4-6565-000 запросить цену →	1 COVER, FRONT, UPPER
7	FE4-6570-000 запросить цену →	1 COVER, DEPTH, DELIVERY, BOTTOM
8	FE4-6571-000 запросить цену →	1 COVER, DEPTH, DELIVERY ,UPPER
9	FE4-6572-000 запросить цену →	1 COVER, DEPTH, DELIVERY, CENTER
10	FE4-6573-000 запросить цену →	1 TRAY, BASE, RIGHT
11	FE4-6575-000 запросить цену →	1 TRAY, PAPER DELIVERY
12	FE4-6576-000 запросить цену →	1 COVER, RIGHT DOOR, UPPER
13	FE4-6577-000 запросить цену →	1 COVER, REAR, LEFT
14	FE4-6578-000 запросить цену →	1 COVER, HDD DOOR
15	FE4-6579-000 запросить цену →	1 COVER, REAR
16	FE4-6581-000 запросить цену →	1 COVER, LATTICE
17	FE4-6584-000 запросить цену →	1 COVER, CONTROL PANEL, BOTTOM
18	FE4-6585-000 запросить цену →	1 COVER, RIGHT, UPPER, BEHIND
19	FE4-6586-000 запросить цену →	1 GUIDE, PAPER BACK END
20	FE4-6587-000 запросить цену →	1 COVER, DELIVERY TRAY, ACC
21	FE4-7199-000 запросить цену →	1 LABEL, TONER
22	FE4-7204-000 запросить цену →	1 PANEL, LEFT LOWER
23	FE4-7205-000 запросить цену →	1 PANEL, RIGHT LOWER, FRONT
24	FE4-7206-000 запросить цену →	1 PANEL, RIGHT LOWER, REAR
25	FE4-7208-000 запросить цену →	1 PANEL, REAR LOWER
26	FE4-7209-000 запросить цену →	1 PANEL, PROTECTIVE
27	FE4-7210-000 запросить цену →	1 COVER, PAPER DELIVERY, REAR
28	FE4-7226-000 запросить цену →	2 PANEL, HANDLE
29	FE4-7237-000 запросить цену →	1 PANEL, RIGHT CENTER
30	FE4-7253-000 запросить цену →	1 LABEL, GENUINE TONER
31	FC0-2538-000 запросить цену →	1 MOUNT, SWITCH COVER
32	FL0-5736-000 запросить цену →	1 COVER, TONER BOTTLE, TOP
33	FE4-7268-000 запросить цену →	1 LABEL, HDD
34	FL0-5737-000 запросить цену →	10 SEAL, BLANKING
35	FL0-5744-000 запросить цену →	1 COVER, TONER BOTTLE
36	FM1-J167-000 запросить цену →	1 FRONT DOOR UNIT
37	FE4-7256-000 запросить цену →	1 LABEL, TONER TYPE
38	FM1-J192-000 запросить цену →	1 COVER, PAPER DELIVERY, REAR
39	FE4-2811-000 запросить цену →	1 COVER, ARM, UPPER
40	FE8-4657-000 запросить цену →	1 COVER, CONNECTOR

6. Figure 100AU

№	Артикул	Описание
1	FC8-4000-000 запросить цену →	1 COVER, MAIN SWITCH
2	FE3-0907-000 запросить цену →	2 COVER, FAX CONNECTOR
3	FE4-6552-000 запросить цену →	1 COVER, LEFT UPPER
4	FE4-6559-000 запросить цену →	1 COVER, REAR, RIGHT
5	FE4-6560-000 запросить цену →	1 COVER, LEFT
6	FE4-6565-000 запросить цену →	1 COVER, FRONT, UPPER
7	FE4-6570-000 запросить цену →	1 COVER, DEPTH, DELIVERY, BOTTOM
8	FE4-6571-000 запросить цену →	1 COVER, DEPTH, DELIVERY ,UPPER
9	FE4-6572-000 запросить цену →	1 COVER, DEPTH, DELIVERY, CENTER
10	FE4-6573-000 запросить цену →	1 TRAY, BASE, RIGHT
11	FE4-6575-000 запросить цену →	1 TRAY, PAPER DELIVERY
12	FE4-6576-000 запросить цену →	1 COVER, RIGHT DOOR, UPPER
13	FE4-6577-000 запросить цену →	1 COVER, REAR, LEFT
14	FE4-6578-000 запросить цену →	1 COVER, HDD DOOR
15	FE4-6579-000 запросить цену →	1 COVER, REAR
16	FE4-6581-000 запросить цену →	1 COVER, LATTICE
17	FE4-6584-000 запросить цену →	1 COVER, CONTROL PANEL, BOTTOM
18	FE4-6585-000 запросить цену →	1 COVER, RIGHT, UPPER, BEHIND
19	FE4-6586-000 запросить цену →	1 GUIDE, PAPER BACK END
20	FE4-6587-000 запросить цену →	1 COVER, DELIVERY TRAY, ACC
21	FE4-7199-000 запросить цену →	1 LABEL, TONER
22	FE4-7204-000 запросить цену →	1 PANEL, LEFT LOWER
23	FE4-7205-000 запросить цену →	1 PANEL, RIGHT LOWER, FRONT
24	FE4-7206-000 запросить цену →	1 PANEL, RIGHT LOWER, REAR
25	FE4-7208-000 запросить цену →	1 PANEL, REAR LOWER
26	FE4-7209-000 запросить цену →	1 PANEL, PROTECTIVE
27	FE4-7210-000 запросить цену →	1 COVER, PAPER DELIVERY, REAR
28	FE4-7226-000 запросить цену →	2 PANEL, HANDLE
29	FE4-7237-000 запросить цену →	1 PANEL, RIGHT CENTER
30	FE4-7253-000 запросить цену →	1 LABEL, GENUINE TONER
31	FC0-2538-000 запросить цену →	1 MOUNT, SWITCH COVER
32	FL0-5736-000 запросить цену →	1 COVER, TONER BOTTLE, TOP
33	FE4-7268-000 запросить цену →	1 LABEL, HDD
34	FL0-5737-000 запросить цену →	10 SEAL, BLANKING
35	FL0-5744-000 запросить цену →	1 COVER, TONER BOTTLE
36	FM1-J167-000 запросить цену →	1 FRONT DOOR UNIT
37	FE4-7256-000 запросить цену →	1 LABEL, TONER TYPE
38	FM1-J192-000 запросить цену →	1 COVER, PAPER DELIVERY, REAR
39	FE4-2811-000 запросить цену →	1 COVER, ARM, UPPER
40	FE8-4657-000 запросить цену →	1 COVER, CONNECTOR

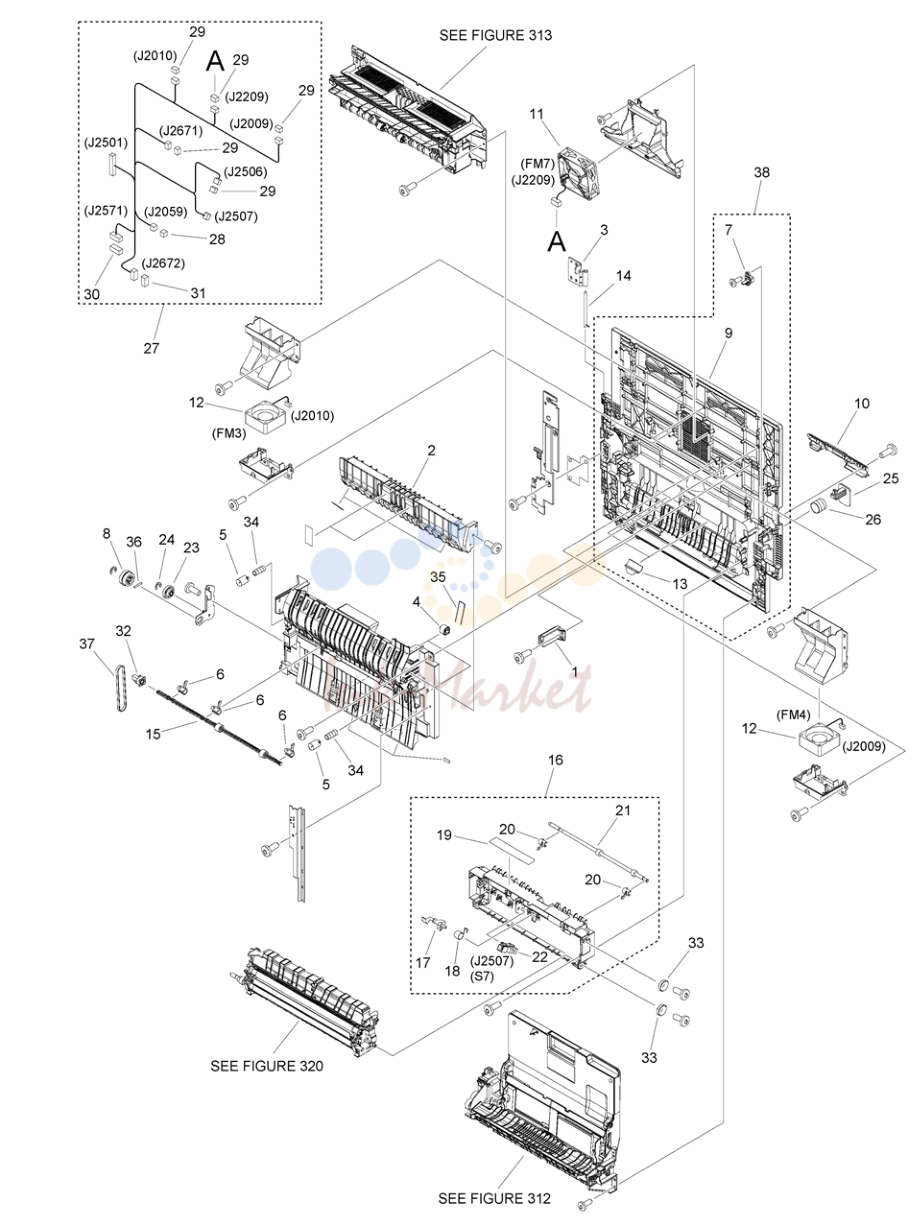

7. Figure 102

№	Артикул	Описание
102	FM1-J052-000 запросить цену →	1 RIGHT DOOR ASSEMBLY SEE NOTE
1	FC0-2458-010 запросить цену →	1 GUIDE, AUXILIARY
2	FC0-2489-000 запросить цену →	1 GUIDE, DUPLEXING PAPER FEED
3	FC0-2512-000 запросить цену →	1 HINGE, RIGHT DOOR, UPPER
4	FC5-1358-000 запросить цену →	2 COLLAR, FIXING DELIVERY
5	FC5-6014-000 запросить цену →	2 CAP, SPRING
6	FC9-0717-000 запросить цену →	3 BUSHING
7	FE4-0096-000 запросить цену →	1 FLAG, MICROSWITCH
8	FE4-6492-000 запросить цену →	1 GEAR, 26T/26T
9	FE4-7207-000 запросить цену →	1 DOOR, RIGHT
10	FE4-7224-000 запросить цену →	1 COVER, MULTI ROLLER
11	FK2-0360-000 запросить цену →	1 FAN FM7
12	FK4-3647-000 запросить цену →	2 FAN FM3,FM4
13	FL0-2763-000 запросить цену →	2 SHEET, STATIC CHARGE
14	FL2-3181-000 запросить цену →	1 PIN, HINGE
15	FL3-1448-000 запросить цену →	1 ROLLER, DUPLEXING PAPER FEED
16	FM1-J053-000 запросить цену →	1 DUPLEXING PAPER FEED ASSEMBLY
17	FC9-8965-010 запросить цену →	1 FLAG, REVERSE DETECT
18	FC9-8966-000 запросить цену →	1 SPRING, TORSION
19	FE2-0747-000 запросить цену →	1 LABEL, HIGH TMP. CAUTION
20	FE4-6508-000 запросить цену →	2 BUSHING
21	FL3-6203-000 запросить цену →	1 ROLLER, DUPLEXING PAPER FEED
22	WG8-5836-000 запросить цену →	1 IC PHOTOINTERRUPTER, HYBRID S7
23	FE4-6502-000 запросить цену →	1 GEAR, 26T
24	XD9-0136-000 запросить цену →	1 RETAINING RING (E-TYPE)
25	FE4-7225-000 запросить цену →	1 BUTTON, RIGHT DOOR
26	FU7-2998-000 запросить цену →	1 SPRING, COMPRESSION
27	FM1-N865-000 запросить цену →	1 CABLE, DOOR, RIGHT
28	VS1-7177-002 запросить цену →	1 CONNECTOR, SNAP TIGHT, BK
29	VS1-7177-003 запросить цену →	5 CONNECTOR, SNAP TIGHT, BK
30	VS1-7177-005 запросить цену →	1 CONNECTOR, SNAP TIGHT, BK
31	VS1-8959-004 запросить цену →	1 CONNECTOR, SNAP TIGHT, 4P, W
32	FU5-3796-000 запросить цену →	1 PULLEY
33	FU5-6014-000 запросить цену →	2 COLLAR
34	FU8-2798-000 запросить цену →	2 SPRING, COMPRESSION
35	FU8-2883-000 запросить цену →	2 SPRING, RETAINING
36	XD9-0289-000 запросить цену →	1 PIN, PARALLEL
37	XF2-1611-840 запросить цену →	1 BELT, TIMING
38	4Y8-3118-000 запросить цену →	1 DOOR, RIGHT

8. Figure 103B

№	Артикул	Описание
1	FA8-2446-000 запросить цену →	2 PIN, HINGE
2	FC9-0504-000 запросить цену →	1 LABEL, WASTE TONER UNLOCK
3	FC9-0574-000 запросить цену →	1 COVER, INNER, RIGHT
4	FC9-0900-000 запросить цену →	1 HOOK, RIGHT DOOR, LOWER
5	FC9-1706-000 запросить цену →	1 COVER, INNER, RIGHT UPPER
6	FE4-7275-000 запросить цену →	1 LABEL, LASER CAUTION
7	WP2-5410-000 запросить цену →	1 SENSOR, HUMIDITY S16
8	FE4-7257-000 запросить цену →	1 LABEL, TONER SHAKE
9	FK3-2835-000 запросить цену →	1 SWITCH, MAIN POWER SUPPLY SW1
10	FC9-1698-000 запросить цену →	2 HOOK, FRONT DOOR
11	FE4-6874-000 запросить цену →	1 MOUNT, TONER SENSOR, FR COVER
12	FL0-5730-000 запросить цену →	2 SEAL, COVER, INNER
13	FU7-2996-000 запросить цену →	2 SPRING, TENSION
14	XA9-1567-000 запросить цену →	15 SCREW, RS, M3X8.5
15	FM1-N914-000 запросить цену →	1 CABLE, INTERLOCK SWITCH
16	VS1-7177-004 запросить цену →	1 CONNECTOR, SNAP TIGHT, BK
17	FC9-0898-000 запросить цену →	1 HOOK, RIGHT DOOR, UPPER
18	FC9-0899-000 запросить цену →	1 HOOK, RIGHT DOOR, CENTER
19	FM4-1101-000 запросить цену →	1 CONTACT PCB ASSEMBLY
20	FC9-0502-000 запросить цену →	1 LEVER, BOTTLE EXCHANGE
21	FC9-0503-000 запросить цену →	1 LEVER, HANDLE LOCK
22	FC9-7708-000 запросить цену →	1 GEAR, 7T
23	FU7-2912-000 запросить цену →	1 SPRING, TORSION
24	FC9-1701-000 запросить цену →	1 HOLDER, INTERLOCK
25	FU7-2997-000 запросить цену →	1 SPRING, TORSION
26	WC4-5242-000 запросить цену →	1 SWITCH, MICRO SW2
27	FU6-2194-000 запросить цену →	1 SPRING, TENSION
28	FU7-2911-000 запросить цену →	1 SPRING, COMPRESSION
29	WG8-5836-000 запросить цену →	3 IC PHOTOINTERRUPTER, HYBRID S17, S18, S46
30	FE4-6878-000 запросить цену →	1 COVER, DEVELOPING

9. Figure 104

№	Артикул	Описание
104		NPN RF INTERNAL COMPONENTS
1	FC0-2513-000 запросить цену →	1 HINGE, RIGHT DOOR, LOWER
2	FC8-6380-000 запросить цену →	3 CLIP
3	FC9-0545-000 запросить цену →	1 BUSHING
4	FC9-0562-010 запросить цену →	2 LEVER, RIGHT
5	FC9-0730-000 запросить цену →	1 PLATE, GROUNDING
6	FC9-0731-000 запросить цену →	1 COVER, PLATE, GROUNDING
7	FC9-0989-000 запросить цену →	1 SPRING, CONTACT
8	FC9-0990-000 запросить цену →	1 SPRING, CONTACT
9	FC9-0991-000 запросить цену →	1 SPRING, CONTACT
10	FC9-1680-000 запросить цену →	1 COVER, RIGHT DOOR POSITIONING
11	FE4-6484-000 запросить цену →	1 CAM, HINGE, RIGHT DOOR
12	FE4-6509-000 запросить цену →	1 GUIDE, DUPLEX, AUXILIARY
13	FE4-6711-000 запросить цену →	1 SPRING, TORSION
14	FE4-6712-000 запросить цену →	1 SPRING, TORSION
15	FE4-6715-000 запросить цену →	1 SPACER
16	FE4-6778-000 запросить цену →	1 COVER, PAPER DELIVERY DRIVE
17	FK2-9142-000 запросить цену →	1 MOTOR, DC M1
18	FK2-9153-000 запросить цену →	3 CLUTCH CL1,CL3,CL12
19	FL0-5697-000 запросить цену →	1 BUSHING
20	FM1-J189-000 запросить цену →	1 GUIDE, PRE-TRANSFER, UPPER
21	FM1-N911-000 запросить цену →	1 CABLE, DOOR, RIGHT
22	FM3-9250-000 запросить цену →	1 ROLLER, REG. PRESSURE
23	VS1-8412-015 запросить цену →	1 CONNECTOR, SNAP TIGHT, BL
24	VS1-8412-029 запросить цену →	1 CONNECTOR, SNAP TIGHT, BL
25	VS1-8959-010 запросить цену →	1 CONNECTOR, WIRE TO WIRE
26	VS1-8959-013 запросить цену →	1 CONNECTOR, WIRE TO WIRE
27	XA9-1567-000 запросить цену →	15 SCREW,RS,M3X8
28	XD9-0136-000 запросить цену →	4 RING, E
29	XD9-0137-010 запросить цену →	1 RING, E
30	XH9-0136-000 запросить цену →	2 FOOT, RUBBER

10. Figure 105A

№	Артикул	Описание
1	FC9-0512-000 запросить цену →	1 HANDLE, PRESSURE
2	FC9-0533-000 запросить цену →	1 SLIDER, LASER SHUTTER
3	FU7-2913-000 запросить цену →	1 SPRING, COMPRESSION
4	FC9-1623-010 запросить цену →	1 LINK, LASER SHUTTER
5	FU7-2972-000 запросить цену →	1 SPRING, TENSION
6	FK2-0472-010 запросить цену →	1 FAN FM6
7	FC9-0609-000 запросить цену →	2 CAM, DEVELOPING PRESSURE
8	FU8-2801-000 запросить цену →	2 SPRING, COMPRESSION
9	FC0-2504-000 запросить цену →	1 GUIDE, CABLE, FRONT
10	FE2-0460-000 запросить цену →	1 GUIDE, CABLE
11	FE4-6870-000 запросить цену →	1 BLOCK, NTD POSITIONING
12	FC9-1622-000 запросить цену →	2 SPRING, LEAF
13	FM1-N913-000 запросить цену →	1 CABLE, DC CONTROLLER, FRONT
14	FM1-N874-000 запросить цену →	1 CABLE, LASER
15	XA9-1567-000 запросить цену →	15 SCREW,RS,M3X8
16	VS1-7177-003 запросить цену →	2 CONNECTOR, SNAP TIGHT, BK
17	FM1-C863-000 запросить цену →	1 CABLE, COOLING FAN
18	FE2-0507-000 запросить цену →	1 SHEET, TONERCOVER

11. Figure 105B

№	Артикул	Описание
1	FC9-0512-000 запросить цену →	1 HANDLE, PRESSURE
2	FC9-0533-000 запросить цену →	1 SLIDER, LASER SHUTTER
3	FU7-2913-000 запросить цену →	1 SPRING, COMPRESSION
4	FC9-1623-010 запросить цену →	1 LINK, LASER SHUTTER
5	FU7-2972-000 запросить цену →	1 SPRING, TENSION
6	FK2-0472-010 запросить цену →	1 FAN FM6
7	FC9-0609-000 запросить цену →	2 CAM, DEVELOPING PRESSURE
8	FU8-2801-000 запросить цену →	2 SPRING, COMPRESSION
9	FC0-2504-000 запросить цену →	1 GUIDE, CABLE, FRONT
10	FE2-0460-000 запросить цену →	1 GUIDE, CABLE
11	FE4-6870-000 запросить цену →	1 BLOCK, NTD POSITIONING
12	FC9-1622-000 запросить цену →	2 SPRING, LEAF
13	FM1-N913-000 запросить цену →	1 CABLE, DC CONTROLLER, FRONT
14	FM1-N898-000 запросить цену →	1 CABLE, LASER
15	XA9-1567-000 запросить цену →	15 SCREW,RS,M3X8
16	VS1-7177-003 запросить цену →	2 CONNECTOR, SNAP TIGHT, BK
17	FM1-C863-000 запросить цену →	1 CABLE, COOLING FAN
18	FE2-0507-000 запросить цену →	1 SHEET, TONERCOVER

12. Figure 106C

№	Артикул	Описание
1	FU5-1030-000 запросить цену →	1 BUSHING
2	FC8-2478-000 запросить цену →	4 HOLDER, SWITCH
3	FM4-2903-000 запросить цену →	3 CABLE, SIZE DETECT
4	FU7-2332-000 запросить цену →	12 SPRING, COMPRESSION
5	WC2-5761-000 запросить цену →	4 SWITCH, DETECT PUSH S28, S29, S30, S35
6	FC8-4999-000 запросить цену →	4 ROLLER, RAIL
7	FL3-1456-000 запросить цену →	2 RAIL, ROLLER SHAFT PLATE, LEFT
8	FM1-N912-000 запросить цену →	1 CABLE, CASSETTE
9	VS1-8959-010 запросить цену →	2 CONNECTOR, WIRE TO WIRE
10	FM1-N918-000 запросить цену →	1 CABLE, OPTION CASSETTE
11	VS1-8412-011 запросить цену →	1 CONNECTOR, SNAP TIGHT, BL
12	VS1-8412-015 запросить цену →	1 CONNECTOR, SNAP TIGHT, BL
13	FM1-N919-000 запросить цену →	1 CABLE, AC DRIVER
14	XA9-1567-000 запросить цену →	15 SCREW, RS, M3X8.5

13. Figure 106D

№	Артикул	Описание
1	FU5-1030-000 запросить цену →	1 BUSHING
2	FC8-2478-000 запросить цену →	4 HOLDER, SWITCH
3	FM4-2903-000 запросить цену →	3 CABLE, SIZE DETECT
4	FU7-2332-000 запросить цену →	12 SPRING, COMPRESSION
5	WC2-5761-000 запросить цену →	4 SWITCH, DETECT PUSH S28, S29, S30, S35
6	FC8-4999-000 запросить цену →	4 ROLLER, RAIL
7	FL3-1456-000 запросить цену →	2 RAIL, ROLLER SHAFT PLATE, LEFT
8	FM1-N912-000 запросить цену →	1 CABLE, CASSETTE
9	VS1-8959-010 запросить цену →	2 CONNECTOR, WIRE TO WIRE
10	FM1-N918-000 запросить цену →	1 CABLE, OPTION CASSETTE
11	VS1-8412-011 запросить цену →	1 CONNECTOR, SNAP TIGHT, BL
12	VS1-8412-015 запросить цену →	1 CONNECTOR, SNAP TIGHT, BL
13	FM1-N919-000 запросить цену →	1 CABLE, AC DRIVER
14	XA9-1567-000 запросить цену →	15 SCREW, RS, M3X8.5

14. Figure 107

№	Артикул	Описание
107		NPN RF INTERNAL COMPONENTS
1	FC9-0535-000 запросить цену →	1 RAIL, FIXING, FRONT
2	FC9-0536-000 запросить цену →	1 RAIL, FIXING, REAR
3	FC9-1608-000 запросить цену →	1 PLATE, FIXING FIXED, MIDDLE
4	FM1-N853-000 запросить цену →	1 CABLE, FIXING CONTROL
5	FM1-N854-000 запросить цену →	1 CABLE, FIXING HEATER AC
6	FM1-N872-000 запросить цену →	1 CABLE, COOLING FAN
7	VS1-7177-002 запросить цену →	1 CONNECTOR, SNAP TIGHT, BK
8	VS1-7177-003 запросить цену →	2 CONNECTOR, SNAP TIGHT, BK
9	XA9-1567-000 запросить цену →	15 SCREW, RS, M3X8
10	VS1-8959-007 запросить цену →	1 CONNECTOR, SNAP TIGHT, 7P

15. Figure 108C

№	Артикул	Описание
1	FC6-4689-000 запросить цену →	1 HANDLE
2	FC9-8976-000 запросить цену →	1 SHEET, CONNECTING PLATE
3	FK2-0360-000 запросить цену →	1 FAN FM5
4	FE4-6884-000 запросить цену →	1 RAIL, PRS RELEASE
5	FE4-7123-000 запросить цену →	1 GEAR, 63T/19T
6	FK4-2670-000 запросить цену →	1 CABLE, FFC, HVT
7	FK4-2681-000 запросить цену →	1 MOTOR, DC M2
8	FM1-N920-000 запросить цену →	1 CABLE, RISER SIGNAL
9	FC7-2409-000 запросить цену →	2 BUSHING
10	FE4-6445-000 запросить цену →	1 SPRING, CONTACT
11	FE4-6446-000 запросить цену →	1 SPRING, CONTACT
12	FE4-6447-000 запросить цену →	1 SPRING, CONTACT
13	FE4-6448-000 запросить цену →	1 SPRING, CONTACT
14	FE4-6449-000 запросить цену →	1 SPRING, CONTACT
15	FE4-6450-000 запросить цену →	1 SPRING, CONTACT
16	FE4-6477-000 запросить цену →	1 SUPPORT, CONTROLER BOX
17	FE4-6478-000 запросить цену →	1 SPRING, TORSION
18	FM1-J175-000 запросить цену →	1 POWER SUPPLY ASSEMBLY
19	FM1-N850-000 запросить цену →	1 CABLE, SOFT ID
20	VS1-7177-007 запросить цену →	1 CONNECTOR, 7P, FEMALE, BK
21	FM1-N851-000 запросить цену →	1 CABLE, AC CONTROL
22	FM1-N878-000 запросить цену →	1 CABLE, FINISHER
23	VS1-8412-013 запросить цену →	1 CONNECTOR, SNAP TIGHT, BL
24	FM1-N917-000 запросить цену →	1 CABLE, HOPPER CONNECTING
25	VS1-8412-023 запросить цену →	1 CONNECTOR, SNAP TIGHT, BL
26	VS1-8959-012 запросить цену →	1 CONNECTOR, WIRE TO WIRE, 12P
27	FM1-N900-000 запросить цену →	1 CABLE, MAIN FEED
28	VS1-7177-002 запросить цену →	3 CONNECTOR, SNAP TIGHT, BK
29	FM1-N915-000 запросить цену →	1 CABLE, AC
30	FM1-N916-000 запросить цену →	1 CABLE, AC SIGNAL
31	VS1-7177-003 запросить цену →	1 CONNECTOR, SNAP TIGHT, BK
32	VS1-7177-011 запросить цену →	1 CONNECTOR, SNAP TIGHT, 11P, BK
33	FC9-0992-000 запросить цену →	1 SPRING, CONTACT
34	FC9-0993-000 запросить цену →	1 SPRING, CONTACT
35	FM1-N875-000 запросить цену →	1 CABLE, RISER
36	VS1-8412-027 запросить цену →	1 CONNECTOR, SNAP TIGHT, BL
37	XA9-1567-000 запросить цену →	15 SCREW, RS, M3X8
38	XA9-1386-000 запросить цену →	8 SCREW, RS, M3X8

16. Figure 110

№	Артикул	Описание
110		NPN RF MACHINE REAR PLATE
1	FC0-2507-000 запросить цену →	1 GUIDE, CABLE, LEFT REAR
2	XA9-1567-000 запросить цену →	15 SCREW,RS,M3X8
3	FK4-3961-000 запросить цену →	1 CABLE, POWER, MICRO USB
4	FK4-3962-000 запросить цену →	1 CABLE, SIGNAL
5	FK4-3963-000 запросить цену →	1 CABLE, MINI USB
6	FK4-3964-000 запросить цену →	1 CABLE, USB
7	FK4-3965-000 запросить цену →	1 CABLE, USB DEVICE PORT
8	FK4-2671-000 запросить цену →	1 CABLE, FFC, LASER

17. Figure 130C

№	Артикул	Описание
1	FE3-9169-000 запросить цену →	4 CAP
2	FE8-4737-000 запросить цену →	1 HINGE, SHAFT
3	FL1-2378-000 запросить цену →	1 HINGE, RIGHT
4	FE8-4662-000 запросить цену →	1 SUPPORT, HINGE
5	FE8-4656-000 запросить цену →	1 COVER, LOWER
6	FE8-4659-000 запросить цену →	1 HINGE, LEFT
7	FM1-P029-000 запросить цену →	1 HINGE BASE ASSEMBLY, LEFT
8	FM1-P030-000 запросить цену →	1 HINGE BASE ASSEMBLY, RIGHT
9	FM1-N418-000 запросить цену →	1 CONTROL PANEL ASSEMBLY
10	FE3-1334-000 запросить цену →	1 KEY, STOP
11	FE3-9931-000 запросить цену →	1 KEY TOP, RESET
12	FE4-1774-010 запросить цену →	1 COVER, FRAME
13	FE4-1787-000 запросить цену →	1 GUIDE, LAMP LED
14	FE4-1788-000 запросить цену →	2 KEY TOP, SIDE
15	FE4-1789-000 запросить цену →	1 KEY TOP, VOLUME
16	FE4-5111-000 запросить цену →	1 KEY TOP, SLEEP
17	FL1-2178-000 запросить цену →	1 KEY TOP, NUMBERS
18	FE4-5556-000 запросить цену →	1 KEY TOP, SETTINGS/REGISTRATION
19	FK4-2360-000 запросить цену →	1 CABLE, FLEXIBLE FLAT
20	FK4-2365-000 запросить цену →	1 SPEAKER
21	FL0-1151-000 запросить цену →	1 KEY TOP, START
22	FM1-N259-000 запросить цену →	1 LCD UNIT
23	FM1-N424-000 запросить цену →	1 CONTROL PANEL UNIT
24	FM1-X863-000 запросить цену →	1 KEY TOP PCB ASSEMBLY
25	FM1-X896-000 запросить цену →	1 CPU PCB ASSEMBLY
26	FM2-B801-000 запросить цену →	1 CABLE, 10 KEY
27	FM1-X829-000 запросить цену →	1 CABLE, UI
28	VS1-8959-003 запросить цену →	1 CONNECTOR, SNAP TIGHT, 3P, W
501	XD1-1108-233 запросить цену →	1 WASHER,COP

18. Figure 140C

№	Артикул	Описание
1	FM2-4786-000 запросить цену →	1 CORD, POWER
2	FM4-7621-000 запросить цену →	1 CABLE, AC INLET
3	XD1-4200-402 запросить цену →	1 WASHER, TOOTHED LOCK, M4

19. Figure 250

№	Артикул	Описание
250	FM1-J142-000 запросить цену →	1 MAIN DRIVE ASSEMBLY
1	FC9-0922-000 запросить цену →	1 COUPLING
2	FC9-0923-000 запросить цену →	2 BUSHING
3	FC9-1593-000 запросить цену →	3 BUSHING
4	FE2-0459-000 запросить цену →	1 PLATE, GROUNDING
5	FE4-6597-000 запросить цену →	1 GEAR, 40T
6	FE4-6598-000 запросить цену →	1 GEAR, 25T
7	FE4-6607-000 запросить цену →	1 COUPLING, A
8	FE4-6608-000 запросить цену →	1 COUPLING, B
9	FE4-6609-000 запросить цену →	1 COUPLING, DRIVE
10	FE4-6610-000 запросить цену →	1 HOLDER, COUPLING
11	FE4-6611-000 запросить цену →	1 SLIDER, COUPLING
12	FE4-6612-000 запросить цену →	1 SPRING, COMPRESSION
13	FE4-6613-000 запросить цену →	1 SPRING, COMPRESSION
14	FE4-6615-000 запросить цену →	1 GEAR, 20T
15	FE4-6620-000 запросить цену →	1 GEAR, 21T
16	FC7-2666-000 запросить цену →	1 COUPLING, DRUM
17	FU7-2962-000 запросить цену →	1 SPRING, COMPRESSION
18	XD9-0342-000 запросить цену →	1 PIN, PARALLEL
19	FU7-2960-000 запросить цену →	1 SPRING, COMPRESSION
20	FU7-2961-000 запросить цену →	1 SPRING, COMPRESSION
21	FU8-0541-000 запросить цену →	1 GEAR, 99T/52T
22	FU8-0542-000 запросить цену →	1 GEAR, 99T/75T
23	FU8-0547-000 запросить цену →	1 GEAR, 22T
24	FU8-0555-000 запросить цену →	1 GEAR, 35T/26T
25	FU9-0378-000 запросить цену →	1 GEAR, 24T/39T
26	FU9-0380-000 запросить цену →	1 GEAR, 18T
27	FU9-0381-000 запросить цену →	1 GEAR, 37T/87T
28	FU9-0382-000 запросить цену →	1 GEAR, 29T
29	XA9-1386-000 запросить цену →	1 SCREW,RS,M3X8
30	XD9-0289-000 запросить цену →	2 PIN, PARALLEL
31	XD9-0339-000 запросить цену →	2 PIN, PARALLEL
32	XG9-0787-000 запросить цену →	1 BEARING, BALL, LF1060ZZHP0P25L
33	XG9-0794-000 запросить цену →	3 BEARING, BALL, LNR-1680KKR
34	XG9-0840-000 запросить цену →	2 BEARING, BALL, DDLF-1280ZZH

20. Figure 260

№	Артикул	Описание
260	FM4-7923-000 запросить цену →	1 PAPER PICK-UP DRIVE ASS'Y
1	FC5-1516-000 запросить цену →	1 PULLEY, 80T
2	FK2-7327-000 запросить цену →	1 MOTOR, STEPPING M13
3	XF2-1609-040 запросить цену →	1 BELT, TIMING

21. Figure 261

№	Артикул	Описание
261	FM4-7902-000 запросить цену →	1 PAPER PICK-UP DRIVE ASS'Y
1	FC6-5022-000 запросить цену →	1 PULLEY, 34T
2	FK2-7327-000 запросить цену →	1 MOTOR, STEPPING M3
3	FU3-0285-000 запросить цену →	1 GEAR, 80T/16T
4	XF2-1604-940 запросить цену →	1 BELT, TIMING

22. Figure 262

№	Артикул	Описание
262	FM4-7922-000 запросить цену →	1 PAPER PICK-UP DRIVE ASS'Y IR-ADV 4551 SERIES
1	FK2-7326-000 запросить цену →	2 MOTOR, DC M3, M13
2	FU7-0353-000 запросить цену →	1 PULLEY, 53T/GEAR, 16T
3	XF2-1607-340 запросить цену →	1 BELT, TIMING

23. Figure 263

№	Артикул	Описание
263	FM1-J057-000 запросить цену →	1 DUPLEXING DRIVE ASSEMBLY
1	FK3-1307-000 запросить цену →	1 MOTOR, STEPPING, DC M9
2	FE4-6505-000 запросить цену →	2 BUSHING
3	FU7-2960-000 запросить цену →	1 SPRING, COMPRESSION
4	FE4-6493-000 запросить цену →	1 GEAR, 18T
5	FE4-6506-000 запросить цену →	1 PULLEY, 30T
6	XA9-1567-000 запросить цену →	4 SCREW, RS, M3X8.5
7	XF2-1606-040 запросить цену →	1 BELT, TIMING
8	XD9-0333-000 запросить цену →	1 PIN, DOWEL
9	XD9-0134-000 запросить цену →	1 RING, E
10	XD9-0136-000 запросить цену →	1 RING, E

24. Figure 270

№	Артикул	Описание
270		NPN RF CARTRIDGE LEFT RAIL ASSEMBLY
1	FC9-1618-000 запросить цену →	1 STOPPER, DRUM
2	FK2-0360-000 запросить цену →	1 FAN FM1, FM2

Каталог очень большой (1124 позиций). Показаны первые 24 узлов со схемами; полный список доступен по запросу.

Источник: Инк-Маркет.ру.

Canon IR Advance 4500 series — каталог запчастей со схемами

Содержание

1. Figure SNL

2. Figure A1F

3. Figure 100AQ

4. Figure 100AR

5. Figure 100AT

6. Figure 100AU

7. Figure 102

8. Figure 103B

9. Figure 104

10. Figure 105A

11. Figure 105B

12. Figure 106C

13. Figure 106D

14. Figure 107

15. Figure 108C

16. Figure 110

17. Figure 130C

18. Figure 140C

19. Figure 250

20. Figure 260

21. Figure 261

22. Figure 262

23. Figure 263

24. Figure 270

Каталог

Аккаунт

Парт-каталоги

Контакты

Акции и новинки

Сервисный центр

Доставка

Тендеры и закупки:

Telegram-канал

Ошибка принтера 0x0000011b в Windows 10 и 11: как исправить

Индустрия печатных расходников на переломе: цепочки поставок, переход к сервису и искусственный интеллект

Компактный документ-сканер для оцифровки чеков и первички: двусторонняя протяжка, автоподатчик и OCR

Как рассчитать реальный ресурс картриджа: формула стоимости печати и 7 факторов расхода
