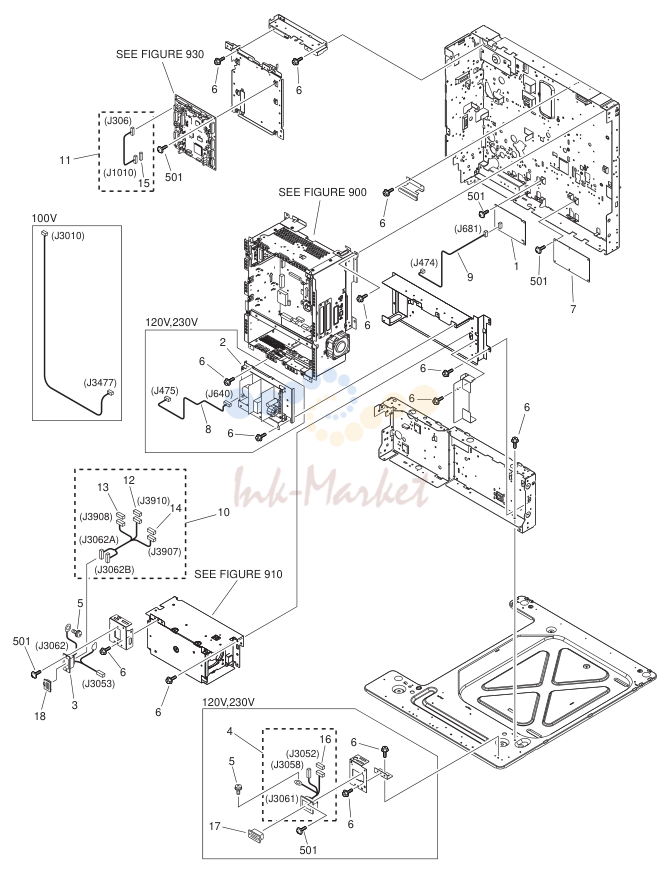

- 8. NPN RF MACHINE REAR PLATE 1

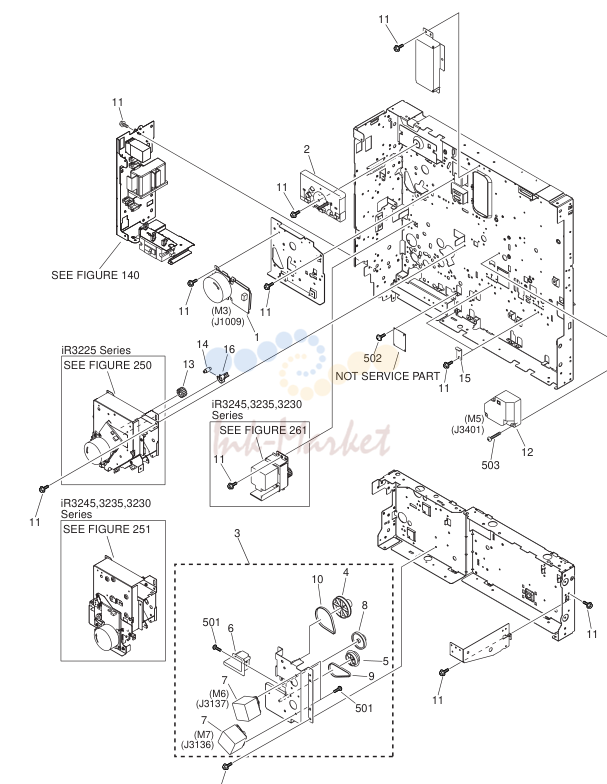

- 9. NPN RF MACHINE REAR PLATE 2
- 10. NPN RF MACHINE REAR PLATE 3

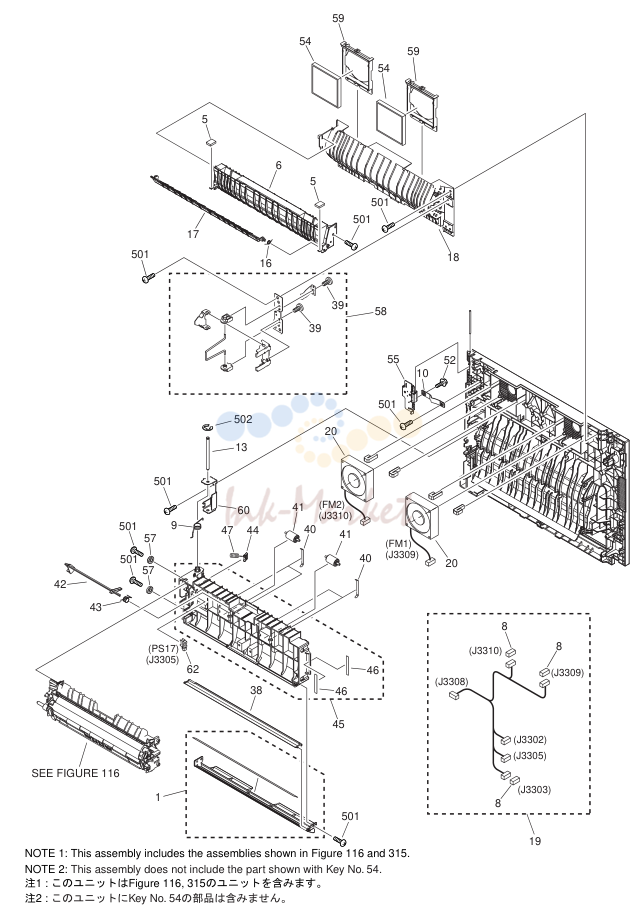

- 11. FM3-4405-000 1 RIGHT DOOR ASSEMBLY SEE NOTE 1
- 12. FM2-0252-000 1 PAPER FEEDER FRAME ASSEMBLY SEE NOTE

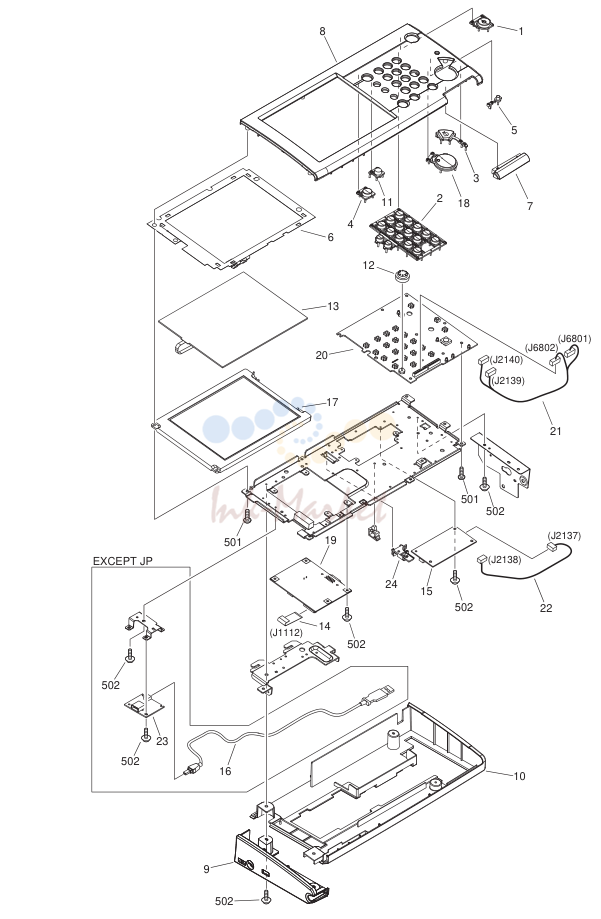

- 13. FM3-4386-000 1 CONTROL PANEL ASSEMBLY JP
- 14. FM3-4400-000 1 POWER CORD TERMINAL ASSEMBLY 100V

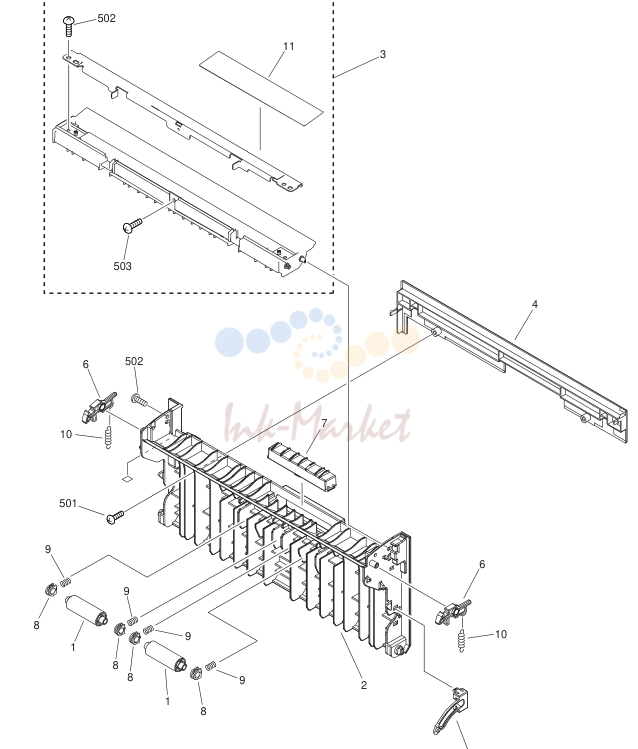

- 15. FM3-1296-000 1 RIGHT LOWER DOOR ASSEMBLY

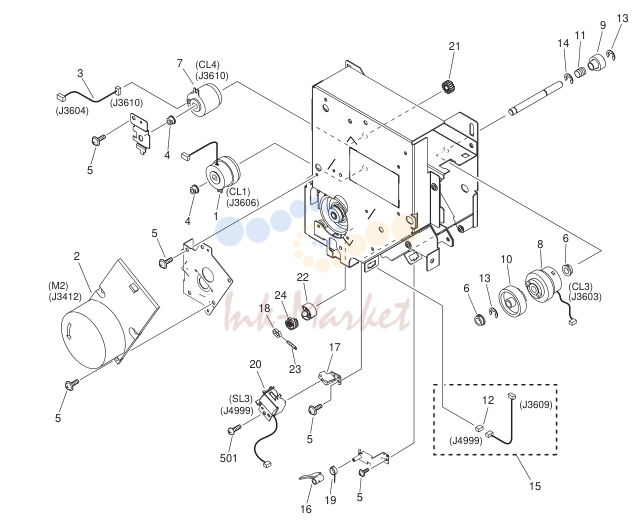

- 16. FM3-6153-000 1 MAIN DRIVE ASSEMBLY iR3225 Series
- 17. FM3-4387-000 1 MAIN DRIVE ASSEMBLY iR3245,3235,3230 Series
- 18. NPN RF DUPLEXING DRIVE ASSEMBLY iR3245,3235,3230 Series
- 19. FM2-1771-000 1 FIXING DELIVERY DRIVE ASSEMBLY iR3245,3235,3230 Series
- 20. FM2-0141-000 1 CASSETTE
- 21. FM2-0142-000 1 CASSETTE
- 22. FM3-0009-000 1 PAPER PICK-UP ASSEMBLY
- 23. FM2-1578-130 1 PAPER PICK-UP ASSEMBLY
- 24. FM2-5540-000 1 MULTI FEED TRAY ASSEMBLY SEE NOTE
- 25. FM2-3265-000 1 PAPER DELIVERY ASSEMBLY
- 26. NPN RF 2ND/3RD DELIVERY ASSEMBLY
- 27. FM2-1328-050 1 2ND UPPER DELIVERY ASSEMBLY
- 28. FM2-1331-080 1 2ND DELIVERY FRAME ASSEMBLY
- 29. FM2-1335-160 1 3RD DELIVERY FRAME ASSEMBLY
- 30. NPN RF CASSETTE HEATER UNIT
- 31. NPN RF READER ASSEMBLY
- 32. FM3-5041-000 1 LASER SCANNER ASSEMBLY iR3245,3235,3230 Series
- 33. FM2-0287-000 1 DEVELOPING ASSEMBLY
- 34. FM3-6165-000 1 FIXING ASSEMBLY
- 35. NPN RF CONTROLLER BOX ASSEMBLY
- 36. FM3-6145-000 1 MAIN POWER SUPPLY PCB ASSEMBLY
- 37. FM3-5051-000 1 DC CONTROLLER PCB ASSEMBLY iR3245,3235,3230 Series
- 38. FIGURE A10
- 39. FIGURE A11
- 40. FIGURE A12
- 41. FIGURE A13
- 42. FIGURE A21
- 43. FIGURE A41
- 44. FIGURE T22

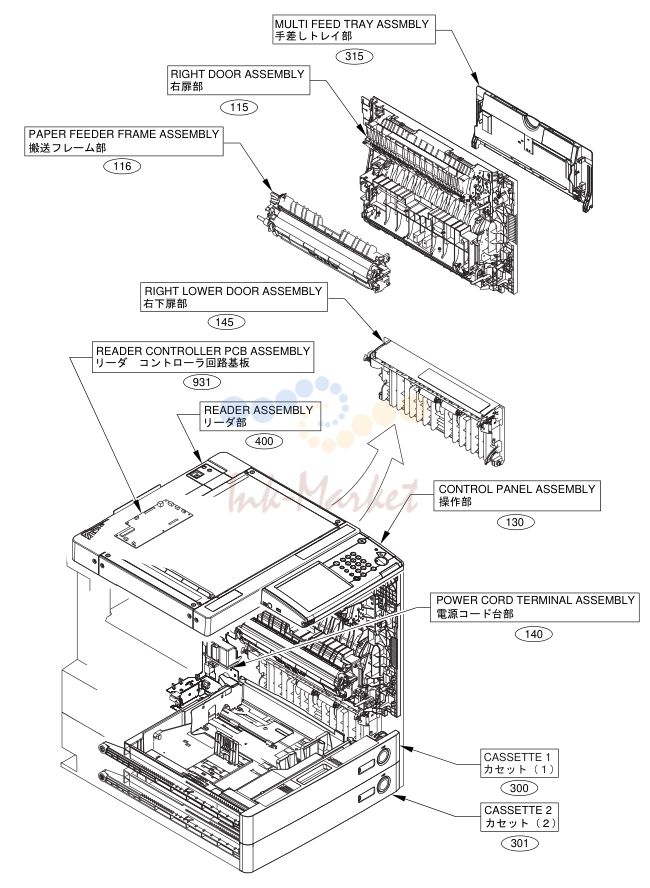

1. Contents
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 001 | ACCESSORIES .....................................................................2-8 | ||
| 100 | EXTERNAL COVERS, PANELS, ETC. ...............................2-10 | ||
| 101 | MACHINE FRONT PLATE ...................................................2-15 | ||
| 102 | INTERNAL COMPONENTS 1 .............................................2-17 | ||
| 103 | INTERNAL COMPONENTS 2 .............................................2-20 | ||
| 104 | INTERNAL COMPONENTS 3 .............................................2-22 | ||
| 105 | MACHINE REAR PLATE 1 ..................................................2-24 | ||
| 106 | MACHINE REAR PLATE 2 ..................................................2-26 | ||
| 107 | MACHINE REAR PLATE 3 ..................................................2-28 | ||
| 115 | RIGHT DOOR ASSEMBLY ..................................................2-30 | ||
| 116 | PAPER FEEDER FRAME ASSEMBLY ...............................2-35 | ||
| 130 | CONTROL PANEL ASSEMBLY ..........................................2-37 | ||
| 140 | POWER CORD TERMINAL ASSEMBLY ............................2-39 | ||
| 145 | RIGHT LOWER DOOR ASSEMBLY ...................................2-41 | ||
| 250 | MAIN DRIVE ASSEMBLY (iR3225 Series) ..........................2-43 | ||
| 251 | MAIN DRIVE ASSEMBLY (iR3245/3235/3230 Series) ........2-45 | ||
| 261 | DUPLEXING DRIVE ASSEMBLY (iR3245/3235/3230 Series) 2-47 | ||
| 281 | FIXING DELIVERY DRIVE ASSEMBLY ..............................2-49 | ||
| 300 | CASSETTE 1 .......................................................................2-51 | ||
| 301 | CASSETTE 2 .......................................................................2-54 | ||
| 310 | PAPER PICK-UP ASSEMBLY 1 ..........................................2-57 | ||
| 311 | PAPER PICK-UP ASSEMBLY 2 ..........................................2-61 | ||
| 315 | MULTI FEED TRAY ASSEMBLY .........................................2-65 | ||
| 350 | PAPER DELIVERY ASSEMBLY ..........................................2-67 | ||
| 351 | 2ND/3RD DELIVERY ASSEMBLY ......................................2-69 | ||
| 352 | 2ND UPPER DELIVERY ASSEMBLY .................................2-71 | ||
| 353 | 2ND DELIVERY FRAME ASSEMBLY .................................2-73 | ||
| 354 | 3RD DELIVERY FRAME ASSEMBLY .................................2-76 | ||
| 370 | CASSETTE HEATER ASSEMBLY ......................................2-79 | ||
| 400 | READER ASSEMBLY ..........................................................2-81 | ||
| 460 | LASER SCANNER ASSEMBLY ..........................................2-86 | ||
| 500 | DRUM CARTRIDGE ASSEMBLY ........................................2-87 | ||
| 621 | HOPPER ASSEMBLY .........................................................2-88 | ||
| 640 | DEVELOPING ASSEMBLY .................................................2-91 | ||
| 810 | FIXING ASSEMBLY .............................................................2-94 | ||
| 900 | CONTROLLER BOX ASSEMBLY .......................................2-99 | ||
| 910 | MAIN POWER SUPPLY PCB ASSEMBLY .......................2-101 | ||
| 930 | DC CONTROLLER PCB ASSEMBLY ...............................2-102 | ||
| 931 | READER CONTROLLER PCB ASSEMBLY ......................2-103 | ||
| 932 | MAIN CONTROLLER PCB ASSEMBLY ............................2-104 | ||
| 950 | IMAGE PCB ASSEMBLY ...................................................2-105 | ||
| 994 | RELAY DELIVERY CONT. PCB ASS'Y .............................2-106 | ||
| 100 | EXTERNAL COVERS, PANELS, ETC.............................................................2-10 | ||
| 101 | MACHINE FRONT PLATE................................................................................2-15 | ||
| 102 | INTERNAL COMPONENTS 1..........................................................................2-17 | ||
| 103 | INTERNAL COMPONENTS 2..........................................................................2-20 | ||
| 104 | INTERNAL COMPONENTS 3..........................................................................2-22 | ||
| 105 | MACHINE REAR PLATE 1...............................................................................2-24 | ||
| 106 | MACHINE REAR PLATE 2...............................................................................2-26 | ||
| 107 | MACHINE REAR PLATE 3...............................................................................2-28 | ||
| 115 | RIGHT DOOR ASSEMBLY...............................................................................2-30 | ||
| 116 | PAPER FEEDER FRAME ASSEMBLY............................................................2-35 | ||
| 130 | CONTROL PANEL ASSEMBLY.......................................................................2-37 | ||
| 140 | POWER CORD TERMINAL ASSEMBLY.........................................................2-39 | ||
| 145 | RIGHT LOWER DOOR ASSEMBLY................................................................2-41 | ||
| 250 | MAIN DRIVE ASSEMBLY (iR3225 Series).......................................................2-43 | ||
| 251 | MAIN DRIVE ASSEMBLY (iR3245/3235/3230 Series).....................................2-45 | ||
| 261 | DUPLEXING DRIVE ASSEMBLY (iR3245/3235/3230 Series).........................2-47 | ||
| 281 | FIXING DELIVERY DRIVE ASSEMBLY...........................................................2-49 | ||
| 300 | CASSETTE 1....................................................................................................2-51 | ||
| 301 | CASSETTE 2....................................................................................................2-54 | ||
| 310 | PAPER PICK-UP ASSEMBLY 1.......................................................................2-57 | ||
| 311 | PAPER PICK-UP ASSEMBLY 2.......................................................................2-61 | ||
| 315 | MULTI FEED TRAY ASSEMBLY......................................................................2-65 | ||
| 350 | PAPER DELIVERY ASSEMBLY.......................................................................2-67 | ||
| 351 | 2ND/3RD DELIVERY ASSEMBLY...................................................................2-69 | ||
| 352 | 2ND UPPER DELIVERY ASSEMBLY..............................................................2-71 | ||
| 353 | 2ND DELIVERY FRAME ASSEMBLY..............................................................2-73 | ||
| 354 | 3RD DELIVERY FRAME ASSEMBLY..............................................................2-76 | ||
| 370 | CASSETTE HEATER ASSEMBLY...................................................................2-79 | ||
| 400 | READER ASSEMBLY.......................................................................................2-81 | ||
| 460 | LASER SCANNER ASSEMBLY.......................................................................2-86 | ||
| 500 | DRUM CARTRIDGE ASSEMBLY.....................................................................2-87 | ||
| 621 | HOPPER ASSEMBLY......................................................................................2-88 | ||
| 640 | DEVELOPING ASSEMBLY..............................................................................2-91 | ||
| 810 | FIXING ASSEMBLY..........................................................................................2-94 | ||
| 900 | CONTROLLER BOX ASSEMBLY....................................................................2-99 | ||
| 910 | MAIN POWER SUPPLY PCB ASSEMBLY....................................................2-101 | ||
| 930 | DC CONTROLLER PCB ASSEMBLY............................................................2-102 | ||
| 931 | READER CONTROLLER PCB ASSEMBLY...................................................2-103 | ||
| 932 | MAIN CONTROLLER PCB ASSEMBLY.........................................................2-104 | ||
| 950 | IMAGE PCB ASSEMBLY................................................................................2-105 | ||
| 994 | RELAY DELIVERY CONT. PCB ASS'Y..........................................................2-106 |
2. NPN RF ACCESSORIES
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FK2-4825-000 запросить цену → | 1 CD-ROM, MEAP SOFTWARE JP | |
| 1 | FK2-4828-000 запросить цену → | 1 CD-ROM, MEAP SOFTWARE EXCEPT JP,EUR | |
| 1 | FK2-4831-000 запросить цену → | 1 CD-ROM, MEAP SOFTWARE EUR | |
| 1 | FK2-4829-000 запросить цену → | 1 CD-ROM, UFR II/UTILITY ,imageRUNNER3230,322 | |
| 5 | English | ||
| 1 | FK2-4830-000 запросить цену → | 1 CD-ROM, UFR II/PCL/UTILITY | |
| 1 | FK2-4832-000 запросить цену → | 1 CD-ROM, UFR II/PCL/UTILITY | |
| 1 | FK2-4833-000 запросить цену → | 1 CD-ROM, UFR II/PCL/UTILITY | |
| 1 | FK2-4843-000 запросить цену → | 1 CD-ROM, UFR II/PCL/PS/UTILITY | |
| 1 | FK2-4826-000 запросить цену → | 1 CD-ROM, LIPS LX | |
| 1 | FK2-4827-000 запросить цену → | 1 CD-ROM, FAX DRIVER | |
| 2 | FC5-0563-020 запросить цену → | 2 LABEL, CASSETTE SIZE, PANEL | |
| 3 | WE8-5689-000 запросить цену → | 2 FILTER, NOISE(RING CORE) 100V,230V | |
| 4 | FK2-0979-000 запросить цену → | 1 CABLE, GROUNDING 100V |

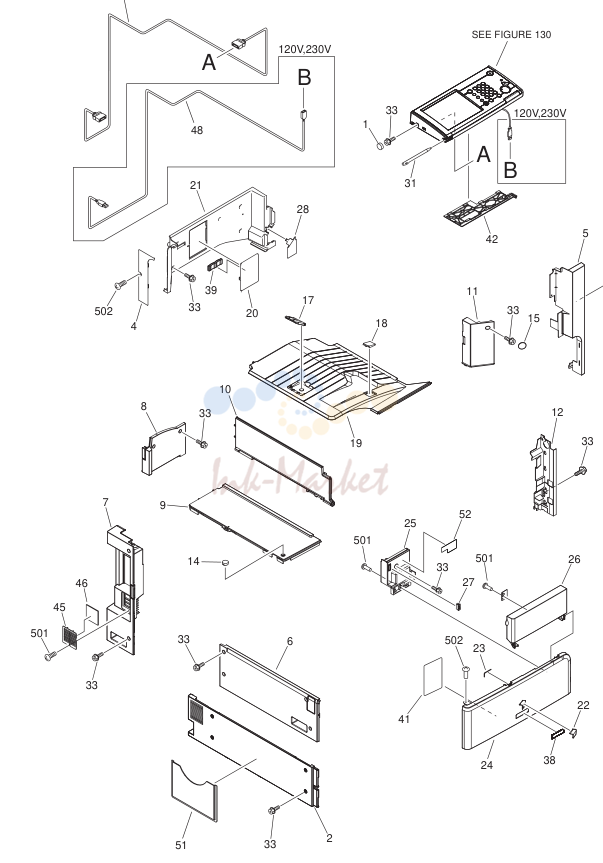

3. NPN RF EXTERNAL COVERS, PANELS, ETC.
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FB6-3771-000 запросить цену → | 1 COVER, RUBBER | |
| 2 | FC8-1157-000 запросить цену → | 1 PANEL, LEFT | |
| 3 | FC5-0953-000 запросить цену → | 1 PANEL, RIGHT, FRONT LOWER | |
| 4 | FC7-6969-000 запросить цену → | 1 PANEL, READER CROSSMEMBER | |
| 5 | FC5-1101-000 запросить цену → | 1 PANEL, RIGHT, FRONT | |
| 6 | FC8-1132-000 запросить цену → | 1 PANEL, LEFT, MIDDLE | |
| 7 | FC8-1093-000 запросить цену → | 1 COVER, LEFT UPPER, REAR | |
| 8 | FC5-1106-000 запросить цену → | 1 PANEL, INNER, REAR LOWER | |
| 9 | FC5-1108-000 запросить цену → | 1 PANEL, INNER, LEFT LOWER | |
| 10 | FC5-1109-000 запросить цену → | 1 PANEL, INNER, MIDDLE | |
| 11 | FC5-1117-000 запросить цену → | 1 PANEL, INNER, RIGHT | |
| 12 | FC5-1277-000 запросить цену → | 1 PANEL, INNER, RIGHT | |
| 13 | FC8-1094-000 запросить цену → | 1 COVER, RIGHT, REAR | |
| 14 | FC5-1282-000 запросить цену → | 1 RUBBER, COVER | |
| 15 | FC5-6540-000 запросить цену → | 1 COVER, SCREW | |
| 16 | FK2-6308-000 запросить цену → | 1 CABLE, CONTROL PANEL | |
| 17 | FC5-0812-000 запросить цену → | 1 STOPPER, PUSHING | |
| 18 | FC5-0957-000 запросить цену → | 1 CAP, INTERNAL PAPER DELIVERY | |
| 19 | FC5-1114-000 запросить цену → | 1 COVER, INTERNAL PAPER DELIVERY | |
| 20 | FC5-0889-000 запросить цену → | 1 COVER, BLANKING | |
| 21 | FC7-6968-000 запросить цену → | 1 PANEL, INNER, REAR | |
| 22 | FC6-4391-000 запросить цену → | 1 EMBLEM | |
| 23 | FC6-5052-000 запросить цену → | 1 PIN,HINGE | |
| 24 | FC5-1100-000 запросить цену → | 1 COVER, FRONT | |
| 25 | FC5-1115-000 запросить цену → | 1 COVER, FRONT, SMALL | |
| 26 | FL2-0315-000 запросить цену → | 1 DOOR, SUPPLY | |
| 27 | XZ9-0603-000 запросить цену → | 1 CATCH, MAGNET | |
| 28 | FC7-6970-000 запросить цену → | 1 COVER, SENSOR | |
| 29 | FC5-1111-000 запросить цену → | 1 COVER, OUTLET ,DGY,DHJ,DHK,DHL,DHM | |
| 30 | FC7-7394-000 запросить цену → | 1 COVER,HEATER SW | |
| 31 | FB6-3950-000 запросить цену → | 1 PEN, TOUCH PANEL | |
| 32 | FC5-0166-000 запросить цену → | 4 SEAL, BLANKING | |
| 33 | XA9-1386-000 запросить цену → | AR SCREW,RS,M3X8 | |
| 34 | FL2-8435-000 запросить цену → | 1 PANEL, REAR, UPPER | |
| 35 | FM3-7054-000 запросить цену → | 1 PANEL, REAR, LOWER | |
| 36 | FC7-5875-000 запросить цену → | 1 COVER, EDGE | |
| 37 | FC5-0954-000 запросить цену → | 1 PANEL, RIGHT, LOWER | |
| 38 | FL3-0203-000 запросить цену → | 1 PLATE, NAME iR3245F | |
| 38 | FL3-1370-000 запросить цену → | 1 PLATE, NAME iR3245N | |
| 38 | FL3-0202-000 запросить цену → | 1 PLATE, NAME iR3245 | |
| 38 | FL3-0205-000 запросить цену → | 1 PLATE, NAME imageRUNNER3245i | |
| 38 | FL3-0204-000 запросить цену → | 1 PLATE, NAME EXCEPT GOVERNMENT | |
| 38 | FC8-6931-000 запросить цену → | 1 PLATE, NAME | |
| 38 | FL3-0197-000 запросить цену → | 1 PLATE, NAME iR3235F | |
| 38 | FL3-0201-000 запросить цену → | 1 PLATE, NAME iR3235N | |
| 38 | FL3-0196-000 запросить цену → | 1 PLATE, NAME iR3235 | |
| 38 | FL3-0199-000 запросить цену → | 1 PLATE, NAME imageRUNNER3235i | |
| 38 | FL3-0198-000 запросить цену → | 1 PLATE, NAME EXCEPT GOVERNMENT | |
| 38 | FC8-6926-000 запросить цену → | 1 PLATE, NAME | |
| 38 | FL3-0192-000 запросить цену → | 1 PLATE, NAME iR3230 | |
| 38 | FL3-0193-000 запросить цену → | 1 PLATE, NAME EXCEPT GOVERNMENT | |
| 38 | FC8-6922-000 запросить цену → | 1 PLATE, NAME | |
| 38 | FL3-0188-000 запросить цену → | 1 PLATE, NAME iR3225F | |
| 38 | FL3-0191-000 запросить цену → | 1 PLATE, NAME iR3225N | |
| 38 | FL3-0187-000 запросить цену → | 1 PLATE, NAME iR3225 | |
| 38 | FL3-0189-000 запросить цену → | 1 PLATE, NAME EXCEPT GOVERNMENT | |
| 38 | FC8-6920-000 запросить цену → | 1 PLATE, NAME | |
| 39 | FL2-0352-000 запросить цену → | 1 SHEET,RETAINING | |
| 40 | FC8-1201-000 запросить цену → | 1 LABEL,SHUT,DOWN AB | |
| 41 | FC6-5067-000 запросить цену → | 1 LABEL,TONER BOTTLE CAUTION | |
| 42 | FC8-1055-000 запросить цену → | 1 COVER, CONTROL PANEL, LOWER | |
| 43 | FC5-0860-020 запросить цену → | 1 GUIDE, REVERSE BACK END | |
| 44 | FC8-1134-000 запросить цену → | 2 COVER, FAX MODULAR | |
| 45 | FC8-1164-000 запросить цену → | 1 COVER, FILTER | |
| 46 | FC8-1166-000 запросить цену → | 1 FILTER, DUST | |
| 47 | FC8-1165-000 запросить цену → | 1 COVER, POWER SUPPLY SWITCH | |
| 48 | FK2-6721-000 запросить цену → | 1 CABLE, USB 120V,230V | |
| 49 | XA9-0813-000 запросить цену → | 15 SCREW, RS, M3X8 | |
| 50 | FC8-0959-000 запросить цену → | 4 SHEET, FEED AUX | |
| 51 | FC5-1146-000 запросить цену → | 1 HOLDER, SERVICE BOOK | |
| 52 | FC8-9752-000 запросить цену → | 1 LABEL, TONER INSTRUCTION 45/35 PPM US model | |
| 52 | FC8-9747-000 запросить цену → | 1 LABEL, TONER INSTRUCTION 30/25 PPM US model | |
| 52 | FC8-9754-000 запросить цену → | 1 LABEL, TONER INSTRUCTION 45/35 PPM JP,AU model | |
| 52 | FC8-9749-000 запросить цену → | 1 LABEL, TONER INSTRUCTION 30/25 PPM JP,AU model | |
| 52 | FC8-9753-000 запросить цену → | 1 LABEL, TONER INSTRUCTION 45/35 PPM EUR model | |
| 52 | FC8-9748-000 запросить цену → | 1 LABEL, TONER INSTRUCTION 30/25 PPM EUR model | |
| 53 | FU5-8802-000 запросить цену → | 1 LABEL,OUTLET 100V | |
| 53 | FU5-8803-000 запросить цену → | 1 LABEL,OUTLET 230V DFL,DFS,DGR,DHN | |
| 54 | FU5-8329-000 запросить цену → | 1 LABEL, GROUNDING CAUTION JP | |
| 54 | FU5-8021-000 запросить цену → | 1 LABEL, GROUNDING CAUTION EUR | |
| 501 | XB4-5400-807 запросить цену → | 3 SCREW,P,M4X8 | |
| 502 | XB1-2400-807 запросить цену → | 7 SCREW, M4X8 | |
| 503 | XD2-1100-502 запросить цену → | 2 RETAINING RING (E-TYPE) |

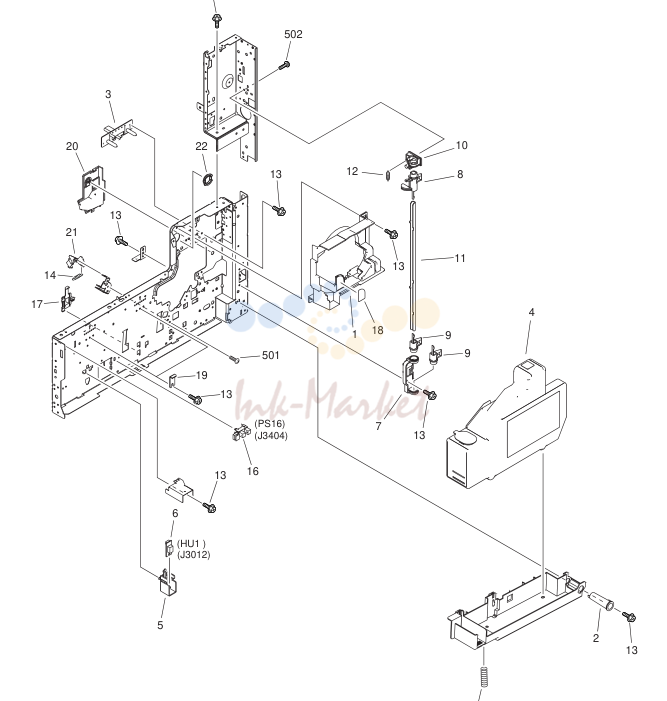

4. NPN RF MACHINE FRONT PLATE
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FC5-1113-000 запросить цену → | 1 PANEL,INNER | |
| 2 | FC5-1413-000 запросить цену → | 1 PIN STAY | |
| 3 | FL2-0267-000 запросить цену → | 1 PIN,POSITIONING | |
| 4 | FM2-0303-000 ✓ в наличии | 1 BOX, WASTE TONER | |
| 5 | FC8-1119-000 запросить цену → | 1 MOUNT, ENVIRONMENT SENSOR | |
| 6 | WP2-5264-000 запросить цену → | 1 ENVIRONMENT AL SENSOR UNIT HU1 | |
| 7 | FC5-0673-000 запросить цену → | 1 SUPPORT, HOOK POSITIONING | |
| 8 | FC5-0686-010 запросить цену → | 1 HOOK, RIGHT DOOR, UPPER | |
| 9 | FC5-0687-000 запросить цену → | 2 HOOK, RIGHT DOOR, LOWER | |
| 10 | FC5-0688-000 запросить цену → | 1 BUSHING | |
| 11 | FC5-0689-000 запросить цену → | 1 SHAFT, HOOK | |
| 12 | FU5-2064-000 запросить цену → | 1 SPRING, TENSION | |
| 13 | XA9-1386-000 запросить цену → | AR SCREW,RS,M3X8 | |
| 14 | FU6-2016-000 запросить цену → | 1 SPRING, STOPPER | |
| 15 | FU5-2096-000 запросить цену → | 1 SPRING | |
| 16 | FK2-0149-000 запросить цену → | 1 PHOTO-INTERRUPTER, TLP1252(C6) PS16 | |
| 17 | FC5-1535-000 запросить цену → | 1 GUIDE, WIRE | |
| 18 | FC6-2918-000 запросить цену → | 1 LABEL, LOCK UNLOCK | |
| 19 | FL2-0203-000 запросить цену → | 2 PIN, POSITIONING | |
| 20 | FC5-1118-000 запросить цену → | 1 COVER, RIGHT IN, SMALL | |
| 21 | FC6-4824-000 запросить цену → | 1 STOPPER BOX | |
| 22 | FC7-5910-000 запросить цену → | 1 BUSHING | |
| 501 | XB1-2300-607 запросить цену → | 1 SCREW, BH3X6 | |
| 502 | XB4-5400-807 запросить цену → | 2 SCREW,P,M4X8 |

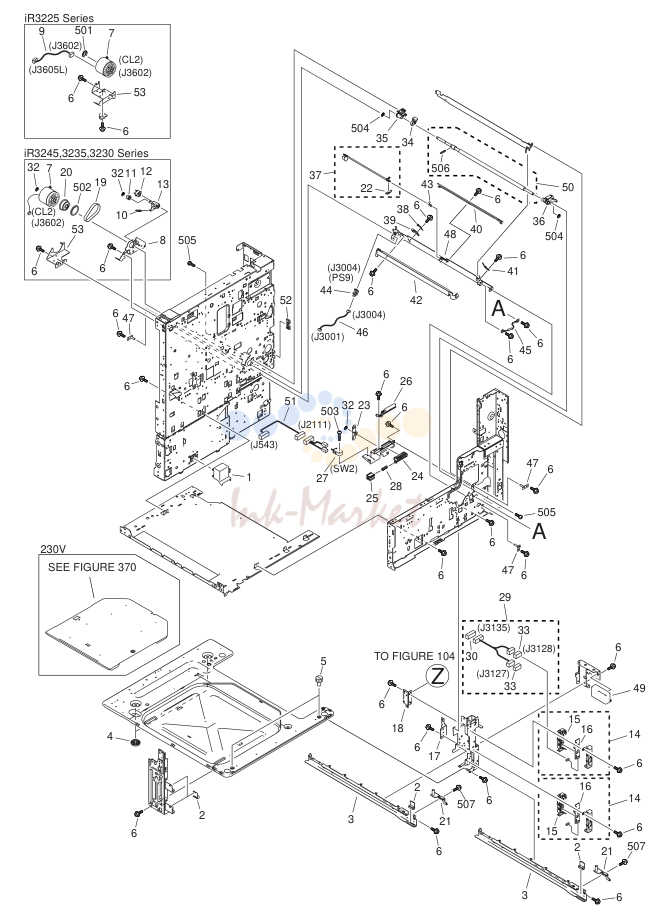

5. NPN RF INTERNAL COMPONENTS 1
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FC6-5053-000 запросить цену → | 1 COVER, HEATER CONNECTOR | |
| 2 | FB6-3507-000 запросить цену → | 4 BLOCK, SWING | |
| 3 | FC5-0571-010 запросить цену → | 2 RAIL, RIGHT | |
| 4 | XH9-0125-000 запросить цену → | 2 FOOT | |
| 5 | XA9-1468-000 запросить цену → | 2 SCREW, KNURLED, M6X10 | |
| 6 | XA9-1386-000 запросить цену → | AR SCREW,RS,M3X8 | |
| 7 | FK2-0361-000 запросить цену → | 1 CLUTCH, ELECTROMAGNETIC | |
| 7 | FH6-5075-021 запросить цену → | 1 CLUTCH, ELECTROMAGNETIC iR3225 Series CL2 | |
| 8 | FL2-1517-000 запросить цену → | 1 SUPPORT, REGIST. CLUTCH iR3245,3235,3230 Series | |
| 9 | FM2-2851-000 запросить цену → | 1 CABLE,REGISTRATION CLUTCH iR3225 Series | |
| 10 | FU5-2652-000 запросить цену → | 1 SPRING iR3245,3235,3230 Series | |
| 11 | FU5-3178-000 запросить цену → | 1 PULLEY, 20T iR3245,3235,3230 Series | |
| 12 | FU6-0040-000 запросить цену → | 1 PULLEY, 28T iR3245,3235,3230 Series | |
| 13 | FL2-1518-000 запросить цену → | 1 SUPPORT, REGIST. TENSION iR3245,3235,3230 Series | |
| 14 | FM2-0389-000 запросить цену → | 2 CASSETTE SIZE DETECT ASSEMBLY | |
| 15 | FC5-1420-000 запросить цену → | 1 HOLDER, SIZE DETECT | |
| 16 | FM2-2770-000 запросить цену → | 1 SIZE SENSOR PCB ASSEMBLY | |
| 17 | FC5-0567-010 запросить цену → | 1 PLATE, PICK-UP ASS'Y MOUNT, U | |
| 18 | FC5-0568-000 запросить цену → | 1 PLATE, PICK-UP ASS'Y MOUNT, L | |
| 19 | XF2-1608-860 запросить цену → | 1 BELT, TIMING iR3245,3235,3230 Series | |
| 20 | FU5-3180-000 запросить цену → | 1 PULLEY,36T iR3245,3235,3230 Series | |
| 21 | FL2-0116-010 запросить цену → | 2 PIN, SIDE REGIST. POSITIONING | |
| 22 | FC7-9370-000 запросить цену → | 1 PLATE,FLAG,REGISTRATION SENSOR | |
| 23 | FC5-1539-000 запросить цену → | 1 PLATE, ACTUATOR | |
| 24 | FC5-1540-000 запросить цену → | 1 SLIDER | |
| 25 | FC5-1541-000 запросить цену → | 1 BLOCK, SWITCH PRESSURE | |
| 26 | FC5-1545-000 запросить цену → | 1 GUIDE, ACTUATOR | |
| 27 | FK2-0384-000 запросить цену → | 1 SWITCH, MICRO SW2 | |
| 28 | FU6-2009-000 запросить цену → | 1 SPRING, LEAF | |
| 29 | FM3-5072-000 запросить цену → | 1 CABLE,CST.SIZE DETECT CONNECT | |
| 30 | VS1-8412-013 запросить цену → | 1 CONNECTOR, SNAP TIGHT, BL | |
| 31 | XA9-1668-000 запросить цену → | 1 SCREW,RS,M3X8.5 | |
| 32 | XD9-0136-000 запросить цену → | 2 RING, E | |
| 33 | VS1-7177-006 запросить цену → | 2 CONNECTOR, SNAP TIGHT, BK | |
| 34 | FC5-1562-000 запросить цену → | 1 HOLDER, TRANSFER GUIDE, UPPER | |
| 35 | FU5-1029-000 запросить цену → | 1 BUSHING | |
| 36 | FU5-1028-000 запросить цену → | 1 BUSHING | |
| 37 | FL2-4520-000 запросить цену → | 1 FLAG, PRE-REGISTRATION SENSOR | |
| 38 | FC6-5062-000 запросить цену → | 1 SPRING, GROUNDING | |
| 39 | FC5-0540-000 запросить цену → | 1 HOLDER, GROUNDING SPRING | |
| 40 | FC5-0547-000 запросить цену → | 1 GUIDE, PRE-REGISTRATION PAPER | |
| 41 | FC5-1564-000 запросить цену → | 1 SPRING, LEAF | |
| 42 | FL2-0245-000 запросить цену → | 1 SHEET, PAPER DUST RELEASE | |
| 43 | FU5-2035-000 запросить цену → | 1 SPRING, TORSION | |
| 44 | WG8-5783-000 запросить цену → | 1 PHOTO-INTERRUPTER, TLP1252(C6) PS9 | |
| 45 | FL2-3265-000 запросить цену → | 1 H.V.RESISTOR UNIT | |
| 46 | FM2-2858-000 запросить цену → | 1 CABLE, PRE-REGISTRATION SENSOR | |
| 47 | FC6-5051-000 запросить цену → | 3 PIN, POSITIONING | |
| 48 | FL2-0330-000 запросить цену → | 1 GUIDE,PRE-REGIST.MAIN BODY | |
| 49 | FC5-0958-000 запросить цену → | 1 GRIP, RIGHT FRONT | |
| 50 | FL2-0314-000 запросить цену → | 1 ROLLER, REGISTRATION HARD | |
| 51 | FM3-5086-000 запросить цену → | 1 CABLE, INTERLOCK | |
| 52 | FC5-7195-000 запросить цену → | 1 COVER, DOOR POSITIONING, RIGHT | |
| 53 | FC5-7181-000 запросить цену → | 1 PLATE iR3245,3235,3230 Series | |
| 53 | FC5-1087-000 запросить цену → | 1 PLATE iR3225 Series | |
| 501 | XD2-1100-402 запросить цену → | 1 RETAINING RING (E-TYPE) iR3225 Series | |
| 502 | XD1-1108-215 запросить цену → | 1 WASHER,COP | |
| 503 | XB1-2301-407 запросить цену → | 1 SCREW, MACH.,TRUS HEAD, M3X14 | |
| 504 | XD2-1100-642 запросить цену → | 2 RING,E | |
| 505 | XB4-5400-807 запросить цену → | 2 SCREW,P,M4X8 | |
| 506 | XD3-1200-102 запросить цену → | 1 SPRING PIN | |
| 507 | XB3-6400-805 запросить цену → | 2 SCREW,RS,M4X8 |

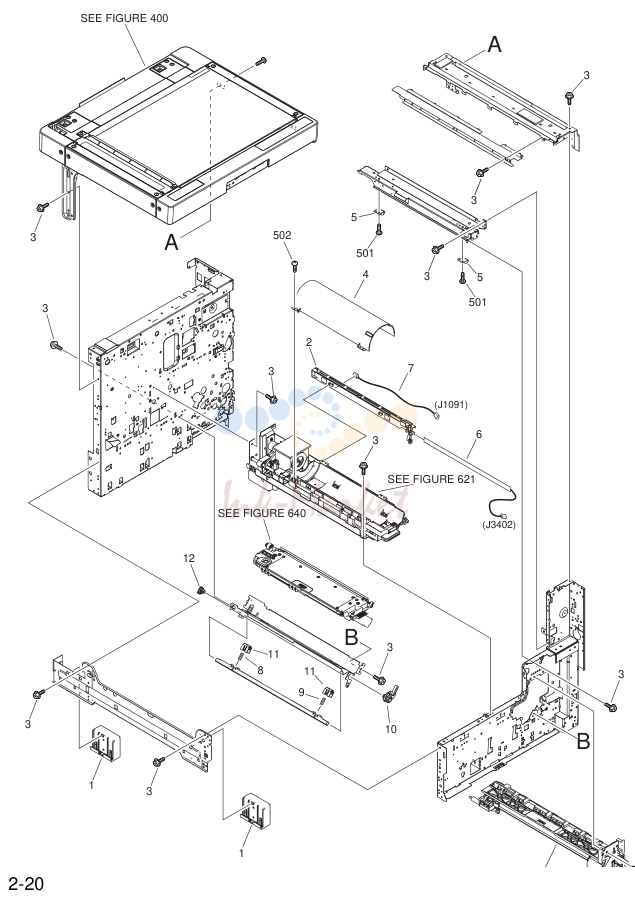

6. NPN RF INTERNAL COMPONENTS 2
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FC5-0959-000 запросить цену → | 2 GRIP, LEFT | |
| 2 | FC8-1092-000 запросить цену → | 1 HOLDER, PRECONDITIONING | |
| 3 | XA9-1386-000 запросить цену → | AR SCREW,RS,M3X8 | |
| 4 | FC8-1131-000 запросить цену → | 1 COVER, BOTTLE | |
| 5 | FC6-4624-000 запросить цену → | 2 SPRING,LEAF | |
| 6 | FK2-6326-000 запросить цену → | 1 LED ARRAY | |
| 7 | FM2-2776-000 запросить цену → | 1 BOARD, DRUM THERMISTOR | |
| 8 | FU5-2090-000 запросить цену → | 1 SPRING | |
| 9 | FU6-2011-000 запросить цену → | 1 SPRING | |
| 10 | FC5-1243-000 запросить цену → | 1 HANDLE, PRESSURE | |
| 11 | FC5-1262-000 запросить цену → | 2 CAM, DEVELOPING PRESSURE | |
| 12 | FU5-1030-000 запросить цену → | 1 BUSHING | |
| 501 | XB1-2300-407 запросить цену → | 2 SCREW, BH3X4 (S) | |
| 502 | XB4-5300-807 запросить цену → | 4 SCREW, P, M3X8 | |
| 24 | 24 SEE FIGURE | ||
| 23 | SEE FIGURE | ||
| 12 | 14 22 SEE FIGURE |
7. NPN RF INTERNAL COMPONENTS 3
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FC5-1130-000 запросить цену → | 1 COVER, FIXING CONNECTOR | |
| 2 | FB6-3313-000 запросить цену → | 2 ROLLER, PAPER FEED | |
| 3 | FM3-1297-000 запросить цену → | 1 RIGHT LOWER INNER DOOR ASS'Y | |
| 4 | FU5-1035-000 запросить цену → | 4 BUSHING | |
| 5 | FU6-2924-000 запросить цену → | 4 SPRING, COMPRESSION | |
| 6 | FC5-0191-000 запросить цену → | 1 GUIDE, POSITIONING | |
| 7 | FC6-7308-000 запросить цену → | 2 SPRING, LEAF | |
| 8 | FC5-1535-000 запросить цену → | 1 GUIDE, WIRE | |
| 9 | FM3-5073-000 запросить цену → | 1 CABLE, LASER BEAM DETECT | |
| 10 | FU5-2038-000 запросить цену → | 2 SPRING, TORSION | |
| 11 | FU5-2653-000 запросить цену → | 1 SPRING | |
| 12 | XA9-1386-000 запросить цену → | AR SCREW,RS,M3X8 | |
| 13 | FU5-2066-000 запросить цену → | 2 SPRING, COMPRESSION | |
| 14 | FM3-4389-000 запросить цену → | 1 H. V. TRANSFER PCB ASSEMBLY | |
| 15 | FS5-9664-020 запросить цену → | 2 SCREW,RS STEPPED,M3 | |
| 16 | FC5-1533-000 запросить цену → | 1 LINK,SHUTTER | |
| 17 | FC5-0573-000 запросить цену → | 2 MOUNT, CASSETTE PUSH SPRING | |
| 18 | FC7-5906-000 запросить цену → | 1 SPRING, LEAF | |
| 19 | FM3-3911-000 запросить цену → | 1 CABLE, GROUNDING | |
| 20 | FC7-5907-000 запросить цену → | 2 SPRING, GROUNDING | |
| 21 | FC7-2667-000 запросить цену → | 1 WIRE, SHUTTER | |
| 22 | FC5-0798-000 запросить цену → | 1 FLAG, FULL DETECT | |
| 23 | XA9-1164-000 запросить цену → | 1 SCREW,RS,M3X6.5 | |
| 24 | FM3-5063-000 запросить цену → | 1 CABLE, FIXING AC iR3245,3235,3230 Series | |
| 24 | FM3-5070-000 запросить цену → | 1 CABLE, FIXING AC iR3225 Series | |
| 501 | XB1-2300-607 запросить цену → | AR SCREW, BH3X6 | |
| 502 | XB4-7300-807 запросить цену → | 3 SCREW, BH3X6 |
8. NPN RF MACHINE REAR PLATE 1
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FK2-6324-000 запросить цену → | 1 ALL DAY POWER PCB | |
| 1 | FK2-0340-000 запросить цену → | 1 ALL DAY POWER PCB | |
| 1 | FK2-0341-020 запросить цену → | 1 ALL DAY POWER PCB 230V | |
| 2 | FK2-6297-000 запросить цену → | 1 ACC POWER SUPPLY UNIT 120V | |
| 2 | FK2-6298-000 запросить цену → | 1 ACC POWER SUPPLY UNIT 230V | |
| 3 | FM3-7391-000 запросить цену → | 1 CABLE, LATTICE | |
| 4 | FM3-7390-000 запросить цену → | 1 CABLE, LATTICE 120V,230V | |
| 5 | XA9-0265-010 запросить цену → | 2 SCREW,W/WASHER,TRUSS HEAD | |
| 6 | XA9-1386-000 запросить цену → | AR SCREW,RS,M3X8 | |
| 7 | FM3-5050-000 запросить цену → | 1 RELAY PCB ASSEMBLY | |
| 8 | FM3-5082-000 запросить цену → | 1 CABLE,ACCESSORY POWER SUPPLY 120V,230V | |
| 9 | FM3-5083-000 запросить цену → | 1 CABLE, ALL NIGHT POWER SUPPLY | |
| 10 | FM3-5059-000 запросить цену → | 1 CABLE, LATTICE | |
| 11 | FM3-5080-000 запросить цену → | 1 CABLE, FIXING CONNECT | |
| 12 | VS1-7177-002 запросить цену → | 1 CONNECTOR, SNAP TIGHT, BK | |
| 13 | VS1-7177-004 запросить цену → | 1 CONNECTOR, SNAP TIGHT, BK | |
| 14 | VS1-7177-008 запросить цену → | 1 CONNECTOR, SNAP TIGHT, BK | |
| 15 | VS1-7177-012 запросить цену → | 1 CONNECTOR, SNAP TIGHT, BK | |
| 16 | VS1-7507-007 запросить цену → | 1 CONNECTOR, SNAP TIGHT, BK | |
| 17 | FH2-6552-000 запросить цену → | 1 COVER, CONNECTOR 120V,230V | |
| 18 | WT8-5099-000 запросить цену → | 1 COVER, DUST | |
| 501 | XB6-7300-607 запросить цену → | AR SCREW, CROOSS-RECESS, FCH |
9. NPN RF MACHINE REAR PLATE 2
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FK2-6301-000 запросить цену → | 1 MOTOR, DC24V M3 | |
| 2 | FC8-1120-000 запросить цену → | 1 COVER, DC NETWORK BACK | |
| 3 | FM2-0339-000 запросить цену → | 1 PAPER PICK-UP MOTOR UNIT | |
| 4 | FC5-1516-000 запросить цену → | 1 PULLEY, 80T | |
| 5 | FC5-1517-000 запросить цену → | 1 PULLEY, 50T | |
| 6 | FC5-1518-000 запросить цену → | 1 COVER, PICK-UP MOTOR SUPPORT | |
| 7 | FM2-0338-000 запросить цену → | 2 MOTOR, DC M6,M7 | |
| 8 | FU3-0285-000 запросить цену → | 1 GEAR, 80T/16T | |
| 9 | XF2-1607-840 запросить цену → | 1 BELT, TIMING | |
| 10 | XF2-1609-040 запросить цену → | 1 BELT,TIMING | |
| 11 | XA9-1386-000 запросить цену → | AR SCREW,RS,M3X8 | |
| 12 | FK2-6316-000 запросить цену → | 1 MOTOR, DC24V M5 | |
| 13 | FU5-0007-000 запросить цену → | 1 GEAR, 17T | |
| 14 | FU5-6643-000 запросить цену → | 1 ROLLER | |
| 15 | FL2-0203-000 запросить цену → | 2 PIN, POSITIONING | |
| 16 | FC6-9613-000 запросить цену → | 1 CAM, RELEASE | |
| 501 | XB1-2300-607 запросить цену → | 7 SCREW, BH3X6 | |
| 502 | XB6-7300-607 запросить цену → | 4 SCREW, CROOSS-RECESS, FCH | |
| 503 | XB1-2302-007 запросить цену → | 3 SCREW, BH3X20 (S) |

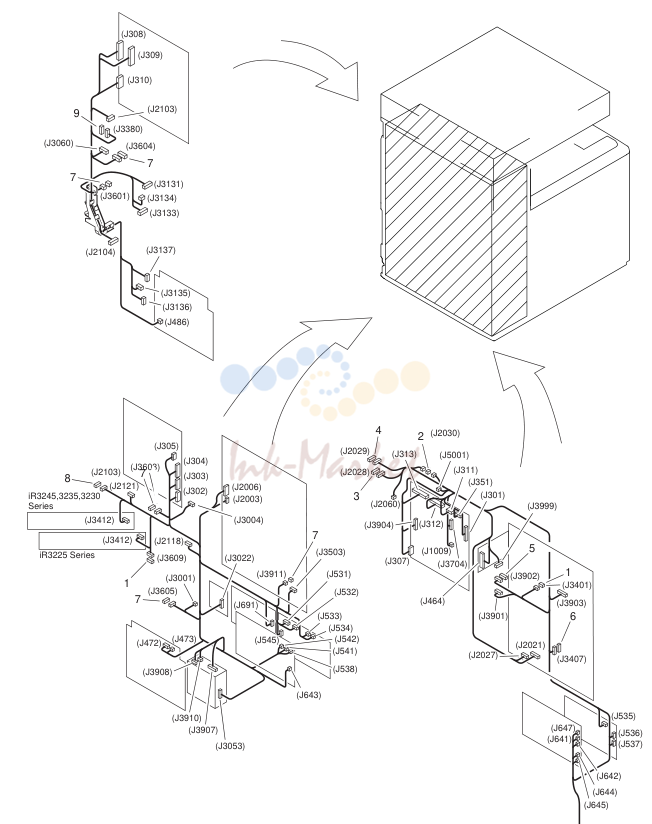

10. NPN RF MACHINE REAR PLATE 3
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | VS1-7177-003 запросить цену → | 2 CONNECTOR, SNAP TIGHT, BK | |
| 2 | VS1-7177-005 запросить цену → | 1 CONNECTOR, SNAP TIGHT, BK | |
| 3 | VS1-7177-009 запросить цену → | 1 CONNECTOR, SNAP TIGHT, BK | |
| 4 | VS1-7177-010 запросить цену → | 1 CONNECTOR, SNAP TIGHT, BK | |
| 5 | VS1-7507-005 запросить цену → | 1 CONNECTOR, SNAP TIGHT, BK | |
| 6 | VS1-8412-027 запросить цену → | 1 CONNECTOR, SNAP TIGHT, BL | |
| 7 | VS1-7177-002 запросить цену → | 5 CONNECTOR, SNAP TIGHT, BK | |
| 8 | VS1-8412-003 запросить цену → | 1 CONNECTOR, SNAP TIGHT, BL | |
| 9 | VS1-8412-015 запросить цену → | 1 CONNECTOR, SNAP TIGHT, BL |
11. FM3-4405-000 1 RIGHT DOOR ASSEMBLY SEE NOTE 1
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FL2-0106-000 запросить цену → | 1 GUIDE, PRE-REGIST. AUXILIARY | |
| 2 | FC6-9604-000 запросить цену → | 1 LEVER, RELEASE | |
| 3 | FC7-4155-000 запросить цену → | 1 RING, E | |
| 4 | FC6-9625-000 запросить цену → | 1 COVER, MULTI FEED CONNECTOR | |
| 5 | FC5-0693-000 запросить цену → | 2 DAMPER, FLAPPER | |
| 6 | FC5-0652-000 запросить цену → | 1 GUIDE, DUPLEXING FEEDER, | |
| 7 | FC5-0653-020 запросить цену → | 2 ROLLER, DUPLEXING FEEDER | |
| 8 | VS1-7177-003 запросить цену → | 4 CONNECTOR, SNAP TIGHT, BK | |
| 9 | FC5-0659-000 запросить цену → | 1 SPRING, TORSION | |
| 10 | FC5-0674-000 запросить цену → | 1 STRAP, RIGHT DOOR | |
| 11 | FC5-0676-000 запросить цену → | 1 PLATE, GROUNDING | |
| 12 | FC6-4026-000 запросить цену → | 1 PLATE, GROUNDING | |
| 13 | FC5-0682-000 запросить цену → | 1 PIN, INNER DOOR HINGE | |
| 14 | FC5-0685-000 запросить цену → | 1 BUTTON, RIGHT DOOR | |
| 15 | FC5-0690-000 запросить цену → | 1 PLATE, SHOCK ABSORBER | |
| 16 | FC5-0972-000 запросить цену → | 1 SPRING, TORSION | |
| 17 | FC5-1354-000 запросить цену → | 1 FLAPPER, FIXING DELIVERY REV. | |
| 18 | FC6-2902-000 запросить цену → | 1 GUIDE, DUPLEXING FEEDER | |
| 19 | FM3-5074-000 запросить цену → | 1 CABLE, RIGHT DOOR | |
| 20 | FK2-0360-000 запросить цену → | 2 FAN FM1,FM2 | |
| 21 | FM3-1283-000 запросить цену → | 1 MULTI FEED FRAME ASSEMBLY | |
| 22 | FC6-5046-000 запросить цену → | 1 RING, RETAINING | |
| 23 | FB1-8581-000 запросить цену → | 1 ROLLER | |
| 24 | FC7-9481-000 запросить цену → | 1 PAD, MULTI FEED SEPARATION | |
| 25 | FC5-0489-000 запросить цену → | 1 FLAG, MULTI FEED SENSOR | |
| 26 | FC5-0490-000 запросить цену → | 1 COVER, MULTI FEED ROLLER | |
| 27 | FG3-3188-000 запросить цену → | 1 CABLE, MULTI SENSOR | |
| 28 | FK2-0149-000 запросить цену → | 1 PHOTO-INTERRUPTER, TLP1252(C6) PS7,J3304 | |
| 29 | FL2-4399-000 запросить цену → | 1 PLATE, MULTI FEED, LIFTER | |
| 30 | FC5-0529-000 запросить цену → | 1 SHEET, SEPARATION | |
| 31 | FC5-0543-000 запросить цену → | 1 SHEET, SEPARATION | |
| 32 | FC5-0542-000 запросить цену → | 1 SHEET, MULTI FEED OUTLET | |
| 33 | FU5-1737-000 запросить цену → | 1 BUSHING | |
| 34 | FU6-2022-000 запросить цену → | 2 SPRING, COMPRESSION | |
| 35 | FS6-2791-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 36 | FU7-0342-000 запросить цену → | 1 GEAR, 31T | |
| 37 | FU5-2034-000 запросить цену → | 1 SPRING, TORSION | |
| 38 | FC5-0496-000 запросить цену → | 1 GUIDE, PRE-REGIST. AUX., UPPER | |
| 39 | XA9-0894-010 запросить цену → | 3 SCREW,M3X6 | |
| 40 | FC6-4015-000 запросить цену → | 4 SPRING, LEAF | |
| 41 | FC6-5055-000 запросить цену → | 2 ROLLER, DUPLEXING | |
| 42 | FC5-0657-000 запросить цену → | 1 FLAG, DUPLEXING FEEDER SENSOR | |
| 43 | FC5-0658-000 запросить цену → | 1 SPRING, TORSION | |
| 44 | FC5-0691-000 запросить цену → | 1 STOPPER, DOOR | |
| 45 | FL2-0143-000 запросить цену → | 1 GUIDE, DUPLEXING INTERNAL | |
| 46 | FC5-0703-000 запросить цену → | 2 LABEL, RIGHT INSIDE DOOR GRIP | |
| 47 | FU5-2067-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 48 | FU5-0006-000 запросить цену → | 1 GEAR, 26T/PULLEY, 24T | |
| 49 | FU5-1006-000 запросить цену → | 4 BUSHING | |
| 50 | FU5-2063-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 51 | FU5-3016-000 запросить цену → | 1 PULLEY, 24T | |
| 52 | XA9-1386-000 запросить цену → | 1 SCREW,RS,M3X8 | |
| 53 | XF2-4112-240 запросить цену → | 1 BELT, TIMING, COGGED | |
| 54 | FM3-9441-000 запросить цену → | 2 FILTER, HEAT DISCHARGE FAN SEE NOTE | |
| 55 | FC7-5878-000 запросить цену → | 1 PLATE, HINGE | |
| 56 | FU5-1760-000 запросить цену → | 1 BUSHING | |
| 57 | FU5-6014-000 запросить цену → | 2 COLLAR | |
| 58 | FM2-0355-010 запросить цену → | 1 HOOK HOLDER UNIT | |
| 59 | FL2-0298-000 запросить цену → | 2 HOLDER, FILTER | |
| 60 | FC5-0681-000 запросить цену → | 1 PLATE,INTERNAL DOOR HINGE, | |
| 61 | FC7-9358-000 запросить цену → | 1 SHAFT,MULTIFEED ROLLER | |
| 62 | WG8-5783-000 запросить цену → | 1 PHOTO-INTERRUPTER, TLP1252(C6) PS17 | |
| 501 | XB4-5401-007 запросить цену → | AR SCREW, M4X10 | |
| 502 | XD2-1100-422 запросить цену → | 5 RETAINING RING (E-TYPE) | |
| 503 | XD3-2200-102 запросить цену → | 2 PIN, PARALLEL | |
| 504 | XD3-2160-162 запросить цену → | 2 PIN,DOWEL | |
| 505 | XD2-1100-642 запросить цену → | 1 RING,E |

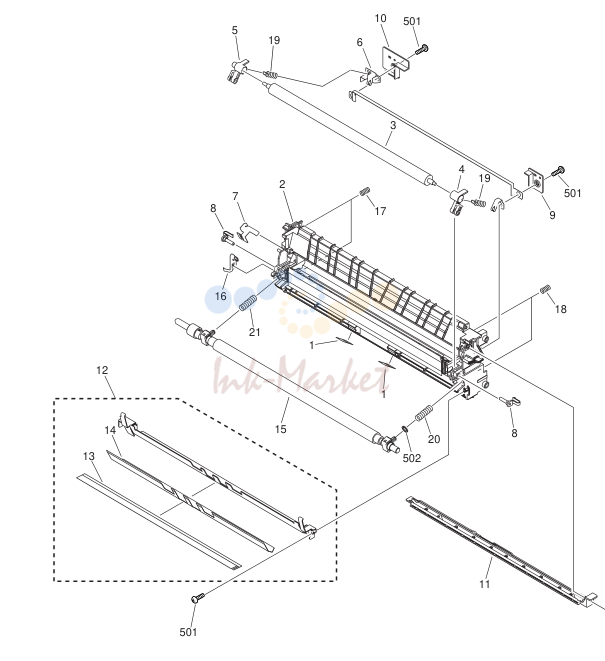

12. FM2-0252-000 1 PAPER FEEDER FRAME ASSEMBLY SEE NOTE
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FC5-0548-000 запросить цену → | 2 SHEET, PRE-REGISTRATION | |
| 2 | FC5-1120-000 запросить цену → | 1 FRAME, FEEDER | |
| 3 | FC5-1121-000 запросить цену → | 1 ROLLER, TRANSFER | |
| 4 | FC5-1124-000 запросить цену → | 1 ARM, TRANSFER, FRONT | |
| 5 | FC5-1125-000 запросить цену → | 1 ARM, TRANSFER, REAR | |
| 6 | FC5-1126-000 запросить цену → | 1 PLATE, TRANSFER ELECTRODE, R. | |
| 7 | FC5-1127-000 запросить цену → | 1 PLATE, STATIC CHARGE ELECTRODE | |
| 8 | FC5-1536-000 запросить цену → | 2 PIN, TRANSFER HINGE | |
| 9 | FC5-1558-000 запросить цену → | 1 COVER,ELECTRODE PLATE,FRONT | |
| 10 | FC5-1559-000 запросить цену → | 1 COVER,ELECTRODE PLATE,REAR | |
| 11 | FL2-0247-000 запросить цену → | 1 HOLDER,STATIC CHARGE ELIMI. | |
| 12 | FL2-0250-000 запросить цену → | 1 GUIDE, PRE-REGIST. DOOR SIDE | |
| 13 | FC5-0549-000 запросить цену → | 1 ELIMINATOR, STATIC CHARGE | |
| 14 | FC5-1552-000 запросить цену → | 1 SHEET, PRE-REGIST. DOOR SIDE | |
| 15 | FL2-0251-000 запросить цену → | 1 ROLLER, REGISTRATION SOFT | |
| 16 | FU5-2037-000 запросить цену → | 1 PLATE, GROUNDING | |
| 17 | FU5-2044-000 запросить цену → | 2 SPRING, COMPRESSION | |
| 18 | FU5-2045-000 запросить цену → | 2 SPRING, COMPRESSION | |
| 19 | FU5-2076-000 запросить цену → | 2 SPRING | |
| 20 | FU5-2611-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 21 | FU6-2020-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 501 | XB4-5401-007 запросить цену → | 5 SCREW, M4X10 | |
| 502 | XD1-1106-219 запросить цену → | 1 SHIM, CIRCULAR |
13. FM3-4386-000 1 CONTROL PANEL ASSEMBLY JP
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FC5-1059-000 запросить цену → | 1 KEY TOP, POWER SUPPLY | |
| 2 | FC5-1061-000 запросить цену → | 1 KEY TOP, NUMBERS | |
| 3 | FC5-1064-000 запросить цену → | 1 KEY TOP, STOP | |
| 4 | FC5-1065-000 запросить цену → | 1 KEY TOP, RESET | |
| 5 | FC5-1066-000 запросить цену → | 1 KEY TOP, COUNTER | |
| 6 | FC5-4458-010 запросить цену → | 1 SHEET, LCD ELECTROSTATIC | |
| 7 | FC6-9571-000 запросить цену → | 1 WINDOW, LAMP | |
| 8 | FL3-2594-000 запросить цену → | 1 COVER, CONTROL PANEL, UPPER JP | |
| 8 | FL3-2595-000 запросить цену → | 1 COVER, CONTROL PANEL, UPPER EXCEPT JP,EUR | |
| 8 | FL3-2596-000 запросить цену → | 1 COVER, CONTROL PANEL, UPPER EUR | |
| 9 | FC8-1250-000 запросить цену → | 1 COVER, CONTROL PANEL SIDE JP | |
| 9 | FC8-1053-000 запросить цену → | 1 COVER, CONTROL PANEL SIDE EXCEPT JP | |
| 10 | FC8-1054-000 запросить цену → | 1 COVER, CONTROL PANEL, LOWER | |
| 11 | FC8-1057-000 запросить цену → | 1 KEYTOP, VOLUME ADJUSTER | |
| 12 | FC8-1058-000 запросить цену → | 1 KNOB, VOLUME | |
| 13 | FK2-0329-000 запросить цену → | 1 ANALOG TOUCH PANEL UNIT | |
| 14 | FK2-6627-000 запросить цену → | 1 CABLE, FLAT | |
| 15 | FM3-5744-000 запросить цену → | 1 INVERTER PCB ASSEMBLY | |
| 16 | FK2-6722-000 запросить цену → | 1 USB CABLE EXCEPT JP | |
| 17 | FL3-0489-000 запросить цену → | 1 LCD CONTROL PANEL UNIT | |
| 18 | FM2-1116-000 запросить цену → | 1 START KEY TOP ASSEMBLY | |
| 19 | FM3-9216-000 запросить цену → | 1 CONTROL PANEL CPU PCB ASSEMBLY | |
| 20 | FM4-0074-000 запросить цену → | 1 PANEL SWITCH PCB ASSEMBLY | |
| 21 | FM3-5745-000 запросить цену → | 1 CABLE, PANEL INVERTER | |
| 22 | FM3-5535-000 запросить цену → | 1 CABLE, SWITCH | |
| 23 | FM3-5743-000 запросить цену → | 1 CONTROL PANEL USB PCB ASSEMBLY EXCEPT JP | |
| 24 | FC8-9329-000 запросить цену → | 1 GUIDE, INVERTER CABLE | |
| 501 | XB4-5301-007 запросить цену → | 13 SCREW, P, M3X10 | |
| 502 | XB6-7300-607 запросить цену → | AR SCREW, CROOSS-RECESS, FCH |

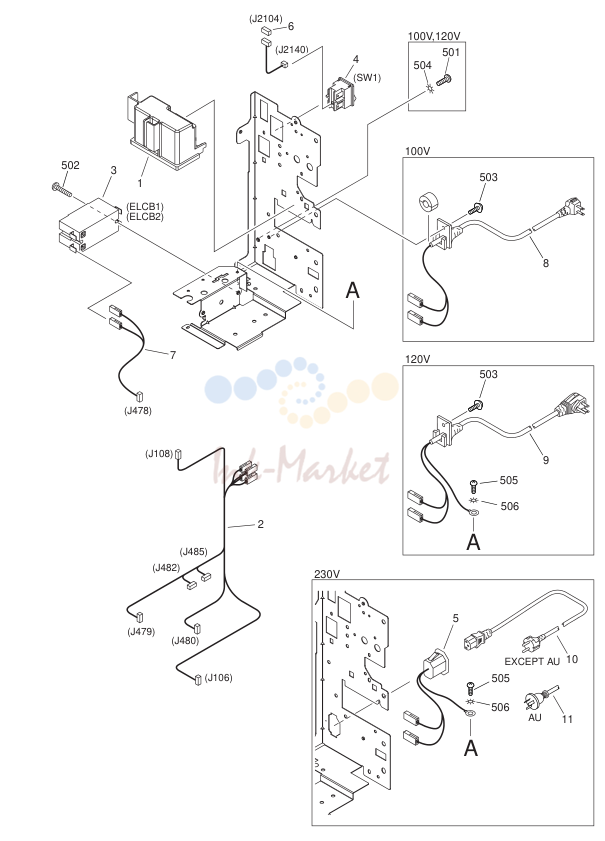

14. FM3-4400-000 1 POWER CORD TERMINAL ASSEMBLY 100V
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FC5-1168-000 запросить цену → | 1 HANDLE, RIGHT REAR | |
| 2 | FM3-5066-000 запросить цену → | 1 CABLE, AC MAIN | |
| 3 | FH7-7626-000 запросить цену → | 1 BREAKER,ELECTRIC LEAKAGE 100V,120V | |
| 3 | FH7-7625-030 запросить цену → | 1 BREAKER,ELECTRIC LEAKAGE 230V | |
| 4 | FK2-2509-000 запросить цену → | 1 SWITCH, MAIN SW1 | |
| 5 | FL2-9010-000 запросить цену → | 1 CABLE, SOCKET 230V | |
| 6 | VS1-8412-003 запросить цену → | 1 CONNECTOR, SNAP TIGHT, BL | |
| 7 | FM3-5071-000 запросить цену → | 1 CABLE, MAIN SWITCH | |
| 8 | FL2-9008-000 запросить цену → | 1 CORD, POWER SUPPLY 100V | |
| 9 | FL2-9009-000 запросить цену → | 1 CORD, POWER SUPPLY 120V | |
| 10 | FK2-0146-000 запросить цену → | 1 CORD, POWER SUPPLY | |
| 11 | FK2-0148-000 запросить цену → | 1 CORD, POWER SUPPLY SEE NOTE 230V AU | |
| 501 | XB1-2400-603 запросить цену → | 1 SCREW, MACHINE M4X6 (COP) 100V,120V | |
| 502 | XB1-2402-007 запросить цену → | 2 SCREW, BH4X20 (S) | |
| 503 | XB6-7300-607 запросить цену → | 1 SCREW, CROOSS-RECESS, FCH 100V,120V | |
| 504 | XD1-4200-402 запросить цену → | 1 WASHER, TOOTHED LOCK, M4 100V,120V | |
| 505 | XB1-2500-603 запросить цену → | 1 SCREW, M5X6 120V,230V | |
| 506 | XD1-4200-502 запросить цену → | 1 LOCK WASHER (SUS) 120V,230V |
15. FM3-1296-000 1 RIGHT LOWER DOOR ASSEMBLY
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FB6-3313-000 запросить цену → | 2 ROLLER, PAPER FEED | |
| 2 | FC5-0588-010 запросить цену → | 1 DOOR, RIGHT LOWER | |
| 3 | FM3-1298-000 запросить цену → | 1 RIGHT LW. DOOR DECK PATH ASS'Y | |
| 4 | FC5-0590-000 запросить цену → | 1 PANEL, BLANKING | |
| 5 | FC5-0592-000 запросить цену → | 1 STOPPER, RIGHT LOWER DOOR | |
| 6 | FC5-0593-000 запросить цену → | 2 HOOK, RIGHT LOWER DOOR | |
| 7 | FC5-0594-000 запросить цену → | 1 GRIP, RIGHT LOWER DOOR | |
| 8 | FU5-1035-000 запросить цену → | 4 BUSHING | |
| 9 | FU6-2924-000 запросить цену → | 4 SPRING, COMPRESSION | |
| 10 | FU6-2974-000 запросить цену → | 2 SPRING, TENSION | |
| 11 | FU5-8011-000 запросить цену → | 1 LABEL, LASER CAUTION | |
| 501 | XB4-5400-807 запросить цену → | 2 SCREW,P,M4X8 | |
| 502 | XB4-7300-807 запросить цену → | 3 SCREW, TAP TIGHT, BINDING HEAD | |
| 503 | XB1-2300-607 запросить цену → | 1 SCREW, BH3X6 |
Каталог очень большой (1446 позиций). Показаны первые 15 узлов со схемами; полный список доступен по запросу.
