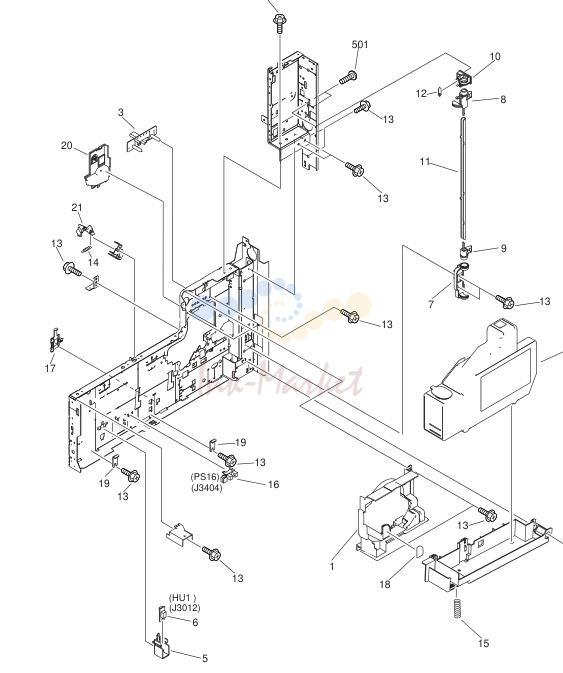

- 4. NPN RF MACHINE FRONT PLATE

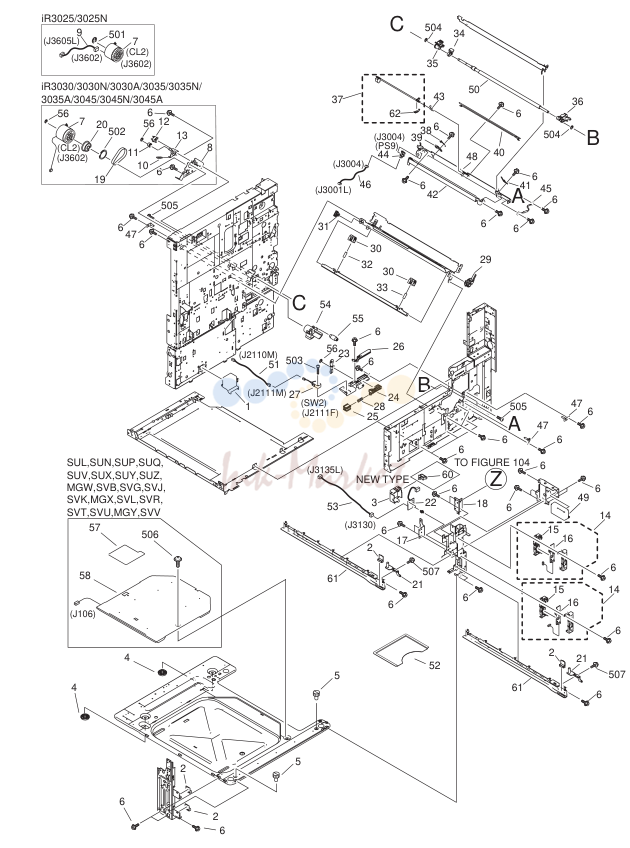

- 5. NPN RF INTERNAL COMPONENTS 1

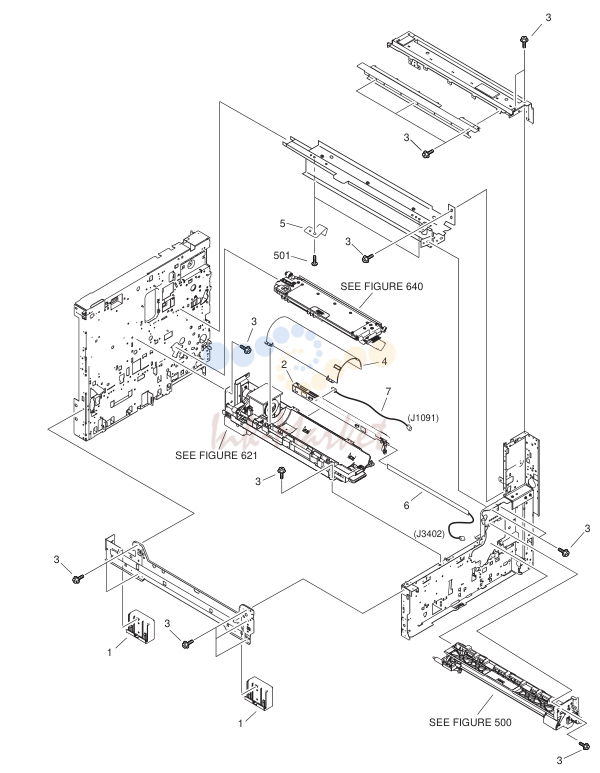

- 6. NPN RF INTERNAL COMPONENTS 2

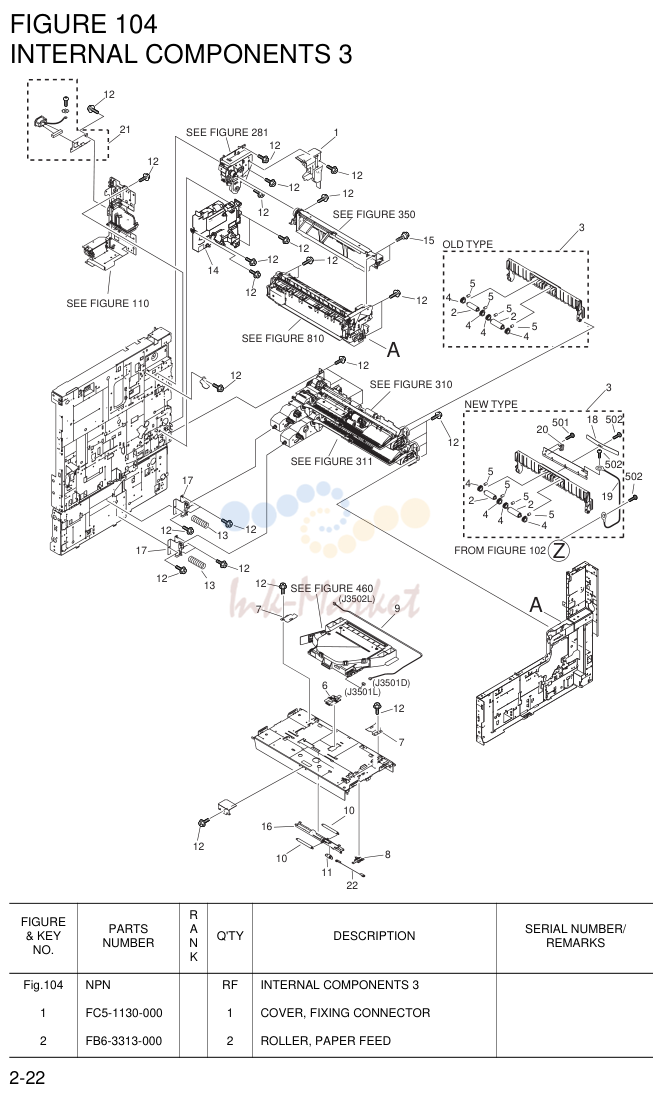

- 7. NPN RF INTERNAL COMPONENTS 3

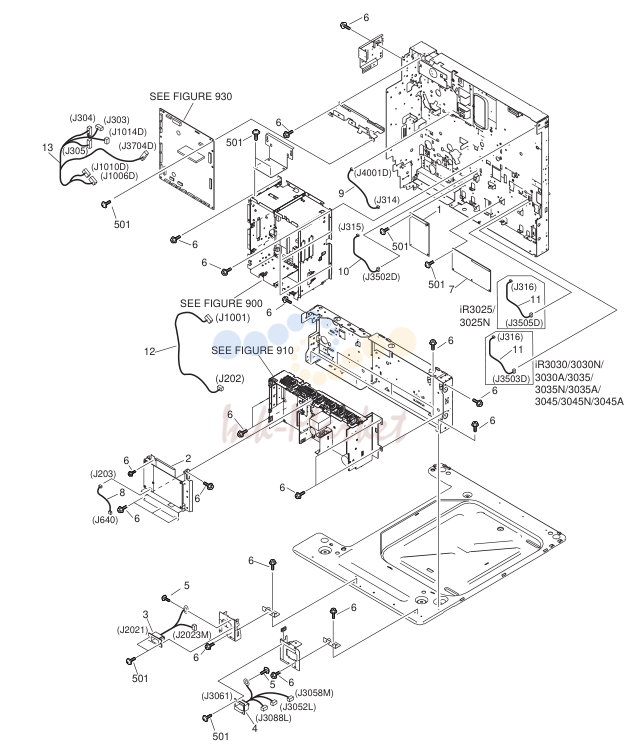

- 8. NPN RF MACHINE REAR PLATE 1

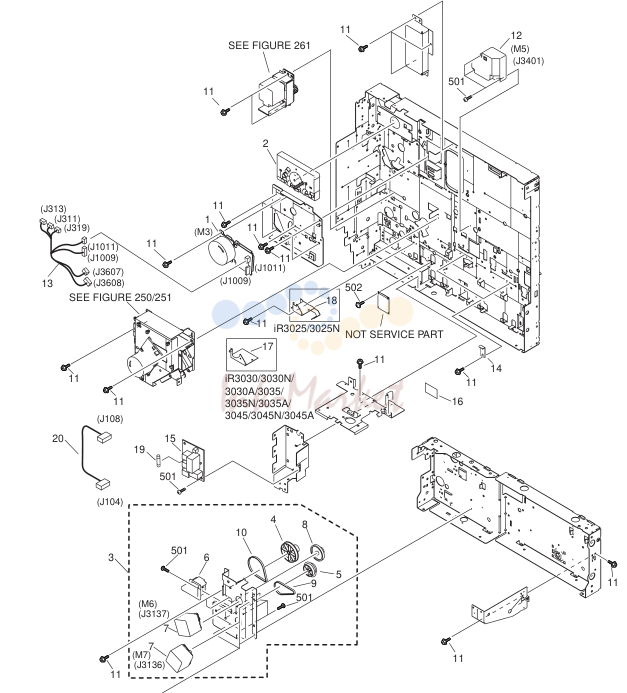

- 9. NPN RF MACHINE REAR PLATE 2

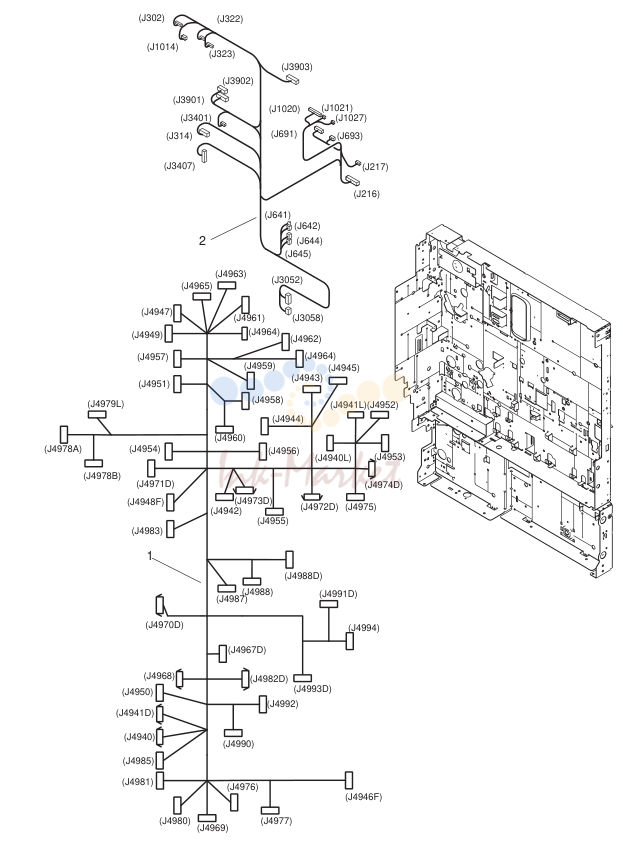

- 10. NPN RF MACHINE REAR PLATE 3

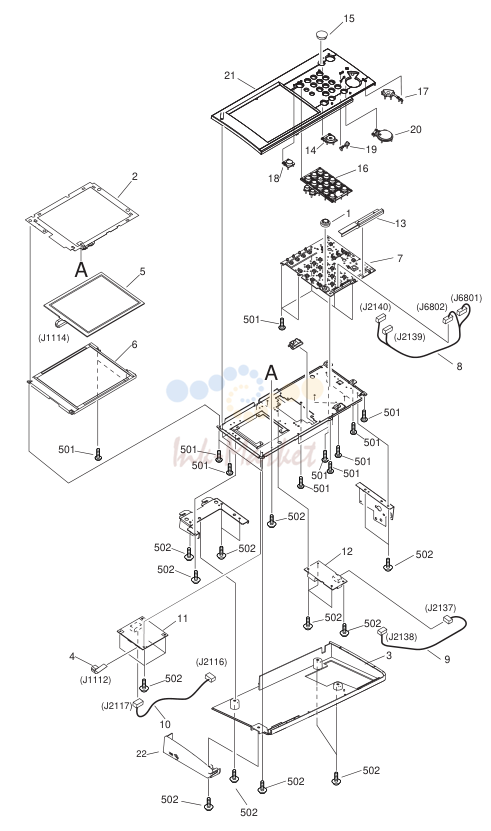

- 11. FM4-4375-000 1 CONTROL PANEL ASSEMBLY EUR,CN,TW

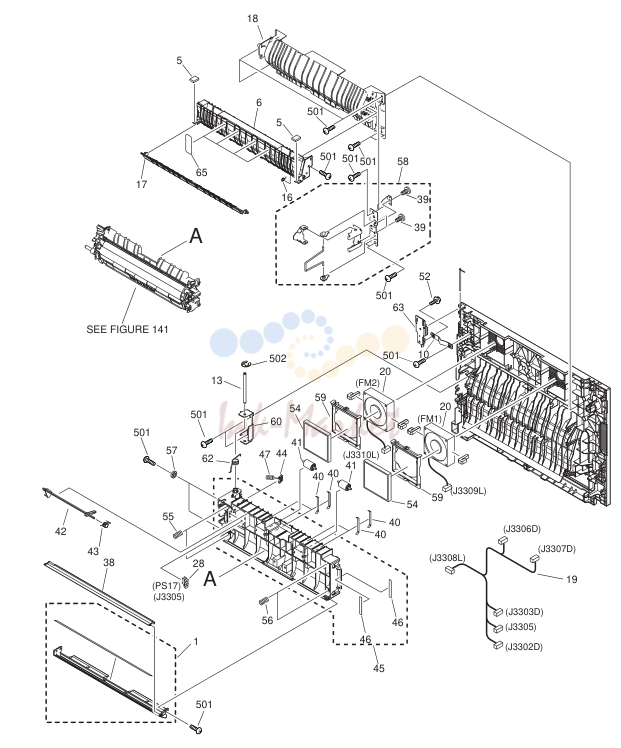

- 12. FM3-4354-000 1 RIGHT DOOR ASSEMBLY SEE NOTE1CN

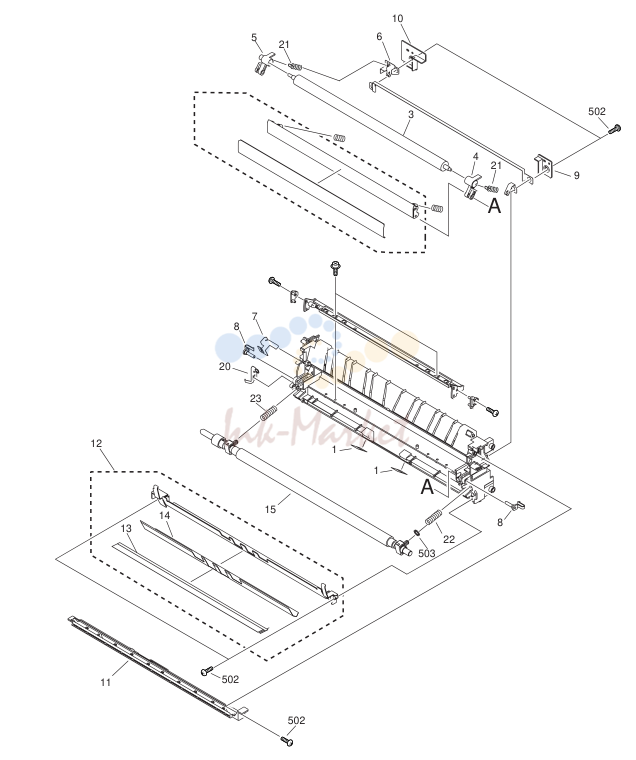

- 13. FM2-0252-010 1 PAPER FEEDER FRAME ASSEMBLY SEE NOTE

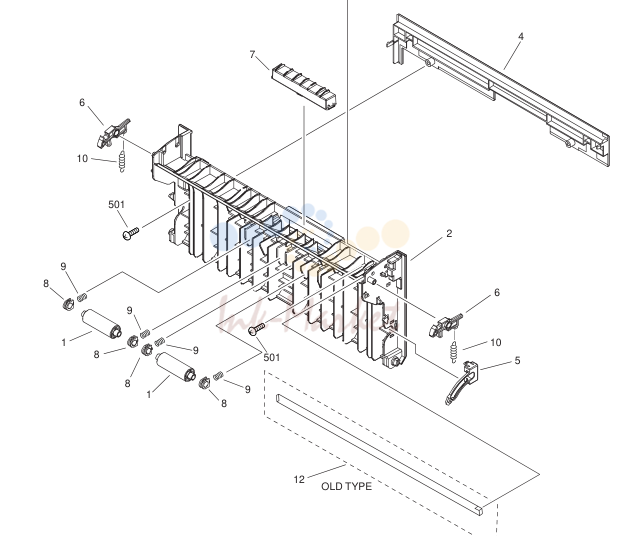

- 14. FM2-0131-030 1 RIGHT LOWER DOOR ASSEMBLY

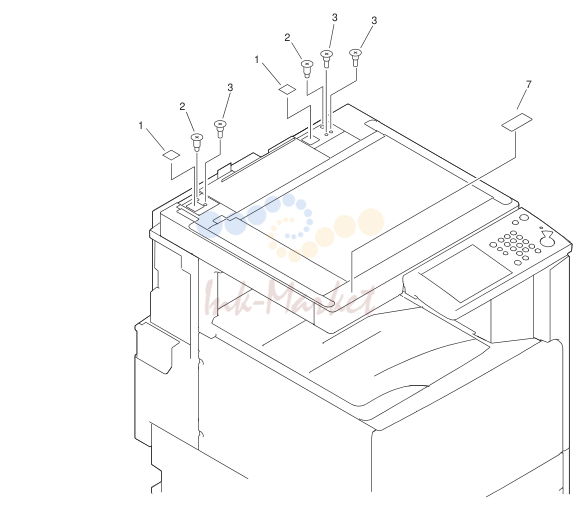

- 15. NPN RF DADF MOUNTING HARDWARE MSVS,MGY,SUH,SUS,SV

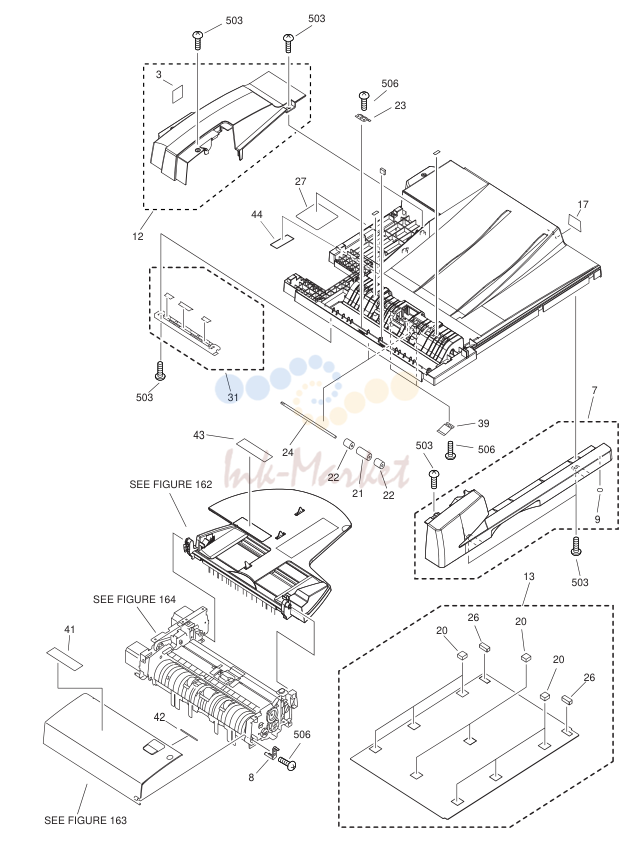

- 16. NPN RF DADF ASSEMBLY MSVS,MGY,SUH,SUS,SV
- 17. FM2-2964-050 1 DOCUMENT TRAY ASSEMBLY MSVS,MGY,SUH,SUS,SV
- 18. FM2-2954-000 1 OPEN/CLOSE PANEL ASSEMBLY MSVS,MGY,SUH,SUS,SV
- 19. FM2-2959-000 1 PAPER FEEDER ASSEMBLY MSVS,MGY,SUH,SUS,SV
- 20. NPN RF READER ASSEMBLY
- 21. FM2-1814-000 1 MAIN DRIVE ASSEMBLY iR3025 Series
- 22. FM2-1815-000 1 MAIN DRIVE ASSEMBLY iR3030/3035/3045 Series
- 23. NPN RF DUPLEXING DRIVE ASSEMBLY iR3030/3035/3045 Series
- 24. FM2-0242-000 1 FIXING DELIVERY DRIVE ASSEMBLY iR3025 Series
- 25. FM3-4142-000 1 CASSETTE MIDDLECN
- 26. FM3-4143-000 1 CASSETTE LARGECN
- 27. FM3-0009-000 1 PAPER PICK-UP ASSEMBLY MIDDLEEXCEPT CN
- 28. FM3-2983-000 1 PAPER PICK-UP ASSEMBLY LARGECN
- 29. FM2-5540-000 1 MULTI FEED TRAY ASSEMBLY SEE NOTE 1
- 30. NPN RF PAPER DELIVERY ASSEMBLY
- 31. NPN RF 2ND 3RD DELIVERY ASSEMBLY
- 32. FM2-1328-050 1 2ND UPPER DELIVERY ASSEMBLY
- 33. FM2-1331-080 1 2ND DELIVERY FRAME ASSEMBLY
- 34. FM2-1335-160 1 3RD DELIVERY FRAME ASSEMBLY
- 35. FM2-0276-000 1 LASER SCANNER ASSEMBLY iR3025/3025N
- 36. FM2-0286-000 1 HOPPER ASSEMBLY SEE NOTE
- 37. FM2-0287-020 1 DEVELOPING ASSEMBLY
- 38. FM3-1278-000 1 FIXING ASSEMBLY iR3025 120V
- 39. NPN RF CONTROLLER BOX ASSEMBLY
1. Contents
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 001 | ACCESSORIES .....................................................................2-8 | ||
| 100 | EXTERNAL COVERS, PANELS, ETC. ...............................2-10 | ||
| 101 | MACHINE FRONT PLATE ...................................................2-14 | ||
| 102 | INTERNAL COMPONENTS 1 .............................................2-16 | ||
| 103 | INTERNAL COMPONENTS 2 .............................................2-20 | ||
| 104 | INTERNAL COMPONENTS 3 .............................................2-22 | ||
| 105 | MACHINE REAR PLATE 1 ..................................................2-24 | ||
| 106 | MACHINE REAR PLATE 2 ..................................................2-26 | ||
| 107 | MACHINE REAR PLATE 3 ..................................................2-28 | ||
| 110 | POWER CORD TERMINAL ASSEMBLY ............................2-30 | ||
| 130 | CONTROL PANEL ASSEMBLY ..........................................2-32 | ||
| 140 | RIGHT DOOR ASSEMBLY ..................................................2-34 | ||
| 141 | PAPER FEEDER FRAME ASSEMBLY ...............................2-39 | ||
| 145 | RIGHT LOWER DOOR ASSEMBLY ...................................2-41 | ||
| 160 | DADF MOUNTING HARDWARE .........................................2-43 | ||
| 161 | DADF ASSEMBLY ...............................................................2-45 | ||
| 162 | DOCUMENT TRAY ASSEMBLY .........................................2-49 | ||
| 163 | OPEN/CLOSE PANEL ASSEMBLY ....................................2-51 | ||
| 164 | PAPER FEEDER ASSEMBLY .............................................2-54 | ||
| 210 | READER ASSEMBLY ..........................................................2-59 | ||
| 250 | MAIN DRIVE ASSEMBLY (iR3025/3025N) .........................2-64 | ||
| 251 | MAIN DRIVE ASSEMBLY (iR3030/3035/3035N/3045/3045N) 2-66 | ||
| 261 | DUPLEXING DRIVE ASSEMBLY (iR3030/3035/3035N/3045/ | ||
| 281 | FIXING DELIVERY DRIVE ASSEMBLY ..............................2-70 | ||
| 300 | CASSETTE 1 .......................................................................2-72 | ||
| 301 | CASSETTE 2 .......................................................................2-75 | ||
| 310 | PAPER PICK-UP ASSEMBLY 1 ..........................................2-78 | ||
| 311 | PAPER PICK-UP ASSEMBLY 2 ..........................................2-82 | ||
| 315 | MULTI FEED TRAY ASSEMBLY .........................................2-86 | ||
| 350 | PAPER DELIVERY ASSEMBLY ..........................................2-88 | ||
| 351 | 2ND 3RD DELIVERY ASSEMBLY ......................................2-90 | ||
| 352 | 2ND UPPER DELIVERY ASSEMBLY .................................2-92 | ||
| 353 | 2ND DELIVERY FRAME ASSEMBLY .................................2-95 | ||
| 354 | 3RD DELIVERY FRAME ASSEMBLY .................................2-98 | ||
| 460 | LASER SCANNER ASSEMBLY ........................................2-101 | ||
| 500 | DRUM CARTRIDGE ASSEMBLY ......................................2-102 | ||
| 621 | HOPPER ASSEMBLY .......................................................2-104 | ||
| 640 | DEVELOPING ASSEMBLY ...............................................2-107 | ||
| 810 | FIXING ASSEMBLY ...........................................................2-109 | ||
| 900 | CONTROLLER BOX ASSEMBLY .....................................2-113 | ||
| 910 | MAIN POWER SUPPLY PCB ASSEMBLY .......................2-115 | ||
| 930 | DC CONTROLLER PCB ASSEMBLY ...............................2-116 | ||
| 931 | READER CONTROLLER PCB ASSEMBLY ......................2-117 | ||
| 932 | MAIN CONTROLLER PCB ASSEMBLY ............................2-118 | ||
| 934 | DADF DC CONTROLLER PCB ASSEMBLY .....................2-119 | ||
| 994 | RELAY DELIVERY CONT. PCB ASS'Y .............................2-120 | ||
| 100 | EXTERNAL COVERS, PANELS, ETC.............................................................2-10 | ||
| 101 | MACHINE FRONT PLATE................................................................................2-14 | ||
| 102 | INTERNAL COMPONENTS 1..........................................................................2-16 | ||
| 103 | INTERNAL COMPONENTS 2..........................................................................2-20 | ||
| 104 | INTERNAL COMPONENTS 3..........................................................................2-22 | ||
| 105 | MACHINE REAR PLATE 1...............................................................................2-24 | ||
| 106 | MACHINE REAR PLATE 2...............................................................................2-26 | ||
| 107 | MACHINE REAR PLATE 3...............................................................................2-28 | ||
| 110 | POWER CORD TERMINAL ASSEMBLY.........................................................2-30 | ||
| 130 | CONTROL PANEL ASSEMBLY.......................................................................2-32 | ||
| 140 | RIGHT DOOR ASSEMBLY...............................................................................2-34 | ||
| 141 | PAPER FEEDER FRAME ASSEMBLY............................................................2-39 | ||
| 145 | RIGHT LOWER DOOR ASSEMBLY................................................................2-41 | ||
| 160 | DADF MOUNTING HARDWARE......................................................................2-43 | ||
| 161 | DADF ASSEMBLY............................................................................................2-45 | ||
| 162 | DOCUMENT TRAY ASSEMBLY......................................................................2-49 | ||
| 163 | OPEN/CLOSE PANEL ASSEMBLY.................................................................2-51 | ||
| 164 | PAPER FEEDER ASSEMBLY..........................................................................2-54 | ||
| 210 | READER ASSEMBLY.......................................................................................2-59 | ||
| 250 | MAIN DRIVE ASSEMBLY (iR3025/3025N)......................................................2-64 | ||
| 251 | MAIN DRIVE ASSEMBLY (iR3030/3035/3035N/3045/3045N).........................2-66 | ||
| 261 | DUPLEXING DRIVE ASSEMBLY (iR3030/3035/3035N/3045/3045N).............2-68 | ||
| 281 | FIXING DELIVERY DRIVE ASSEMBLY...........................................................2-70 | ||
| 300 | CASSETTE 1....................................................................................................2-72 | ||
| 301 | CASSETTE 2....................................................................................................2-75 | ||
| 310 | PAPER PICK-UP ASSEMBLY 1.......................................................................2-78 | ||
| 311 | PAPER PICK-UP ASSEMBLY 2.......................................................................2-82 | ||
| 315 | MULTI FEED TRAY ASSEMBLY......................................................................2-86 | ||
| 350 | PAPER DELIVERY ASSEMBLY.......................................................................2-88 | ||
| 351 | 2ND 3RD DELIVERY ASSEMBLY...................................................................2-90 | ||
| 352 | 2ND UPPER DELIVERY ASSEMBLY..............................................................2-92 | ||
| 353 | 2ND DELIVERY FRAME ASSEMBLY..............................................................2-95 | ||
| 354 | 3RD DELIVERY FRAME ASSEMBLY..............................................................2-98 | ||
| 460 | LASER SCANNER ASSEMBLY.....................................................................2-101 | ||
| 500 | DRUM CARTRIDGE ASSEMBLY...................................................................2-102 | ||
| 621 | HOPPER ASSEMBLY....................................................................................2-104 | ||
| 640 | DEVELOPING ASSEMBLY............................................................................2-107 | ||
| 810 | FIXING ASSEMBLY........................................................................................2-109 | ||
| 900 | CONTROLLER BOX ASSEMBLY..................................................................2-113 | ||
| 910 | MAIN POWER SUPPLY PCB ASSEMBLY....................................................2-115 | ||
| 930 | DC CONTROLLER PCB ASSEMBLY............................................................2-116 | ||
| 931 | READER CONTROLLER PCB ASSEMBLY...................................................2-117 | ||
| 932 | MAIN CONTROLLER PCB ASSEMBLY.........................................................2-118 |

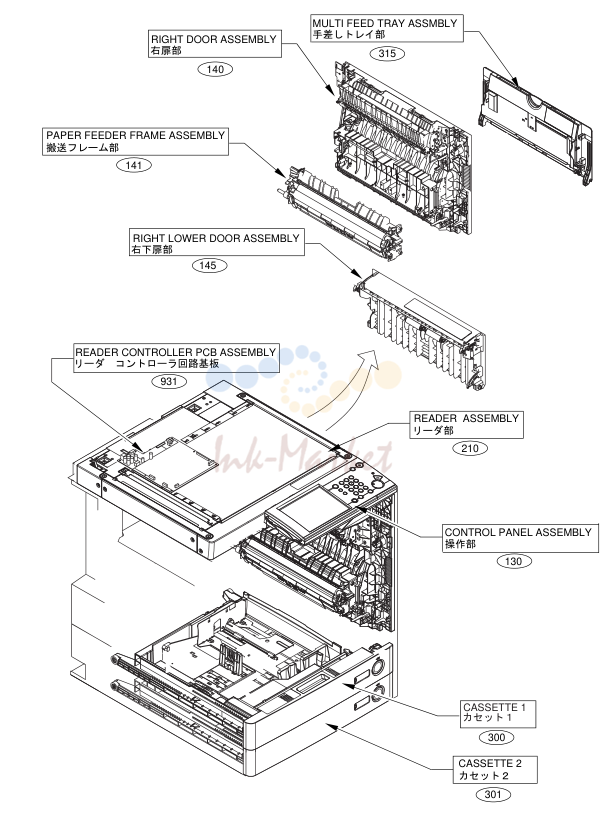

2. NPN RF ACCESSORIES
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FC5-0563-020 запросить цену → | 2 LABEL, CASSETTE SIZE, PANEL | |
| 2 | WE8-5689-000 запросить цену → | 1 FILTER, NOISE(RING CORE) 230V | |
| 3 | FK2-4804-000 запросить цену → | 1 CD-ROM, MEAP SOFTWARE English (UL/ASIA/AU) | |
| 3 | FK2-4805-000 запросить цену → | 1 CD-ROM, MEAP SOFTWARE | |
| 3 | FK2-4811-000 запросить цену → | 1 CD-ROM, MEAP SOFTWARE Chinese/Traditional | |
| 3 | FK2-4816-000 запросить цену → | 1 CD-ROM, MEAP SOFTWARE Chinese/Traditional | |
| 4 | FK2-4806-000 запросить цену → | 1 CD-ROM, UFR II/PCL DRV/UTILITY | |
| 4 | FK2-4807-000 запросить цену → | 1 CD-ROM, UFR II/PCL DRV/UTILITY | |
| 4 | FK2-4808-000 запросить цену → | 1 CD-ROM, UFR II/PCL DRV/UTILITY | |
| 5 | FK2-5418-000 запросить цену → | 1 CD-ROM, UFR II USER SOFTWARE | |
| 16 | EXCEPT SUL/SUM/SUN/ | ||
| 4 | SUZ,MGW,SVB | ||
| 34 | SUL,SUM,SUN,SUP, | ||
| 19 | SUQ,SUV,SUW,SUX, | ||
| 34 | 28 SUY,SUZ,MGW,SVB | ||
| 7 | SVE,SVF,SVJ,SVK, | ||
| 501 | SVD,SVN |
3. NPN RF EXTERNAL COVERS, PANELS, ETC.
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FB6-3771-000 запросить цену → | 1 COVER, RUBBER | |
| 2 | FC5-0576-020 запросить цену → | 1 PANEL, LEFT | |
| 3 | FC5-0953-000 запросить цену → | 1 PANEL, RIGHT, FRONT LOWER | |
| 4 | FC5-0956-020 запросить цену → | 1 PANEL, INNER, RIGHT MIDDLE SUV,SUW,SUX,SUY,SUZ | |
| 5 | FC5-1101-000 запросить цену → | 1 PANEL, RIGHT, FRONT | |
| 6 | FC5-1103-000 запросить цену → | 1 PANEL, LEFT, MIDDLE | |
| 7 | FC5-1104-000 запросить цену → | 1 PANEL, LEFT, REAR | |
| 8 | FC5-1106-000 запросить цену → | 1 PANEL, INNER, REAR LOWER | |
| 9 | FC5-1108-000 запросить цену → | 1 PANEL, INNER, LEFT LOWER | |
| 10 | FC5-1109-000 запросить цену → | 1 PANEL, INNER, MIDDLE | |
| 11 | FC5-1117-000 запросить цену → | 1 PANEL, INNER, RIGHT | |
| 12 | FC5-1277-000 запросить цену → | 1 PANEL, INNER, RIGHT | |
| 13 | FC5-1278-020 запросить цену → | 1 PANEL, RIGHT, REAR | |
| 14 | FC5-1282-000 запросить цену → | 1 RUBBER, COVER | |
| 15 | FC5-6540-000 запросить цену → | 1 COVER, SCREW | |
| 16 | FH2-6552-000 запросить цену → | 1 COVER, CONNECTOR | |
| 17 | FC5-0812-000 запросить цену → | 1 STOPPER, PUSHING | |
| 18 | FC5-0957-000 запросить цену → | 1 CAP, INTERNAL PAPER DELIVERY | |
| 19 | FC5-1114-000 запросить цену → | 1 COVER, INTERNAL PAPER DELIVERY | |
| 20 | FC5-0889-000 запросить цену → | 1 COVER, BLANKING | |
| 21 | FC5-0942-000 запросить цену → | 1 PANEL, INNER, REAR | |
| 22 | FC5-1280-000 запросить цену → | 1 EMBLEM | |
| 23 | FC6-5052-000 запросить цену → | 1 PIN,HINGE | |
| 24 | FC5-1100-000 запросить цену → | 1 COVER, FRONT | |
| 25 | FC5-1115-000 запросить цену → | 1 COVER, FRONT, SMALL | |
| 26 | FL2-0315-000 запросить цену → | 1 DOOR, SUPPLY | |
| 27 | XZ9-0603-000 запросить цену → | 1 CATCH, MAGNET | |
| 28 | FC5-1094-000 запросить цену → | 1 LID, ASSIST | |
| 29 | FC5-1111-000 запросить цену → | 1 COVER, OUTLET | |
| 30 | FC5-1152-000 запросить цену → | 1 PANEL, CONTROLLER BOX | |
| 31 | FB6-3950-000 запросить цену → | 1 PEN, TOUCH PANEL | |
| 32 | FC5-0166-000 запросить цену → | 1 SEAL, BLANKING | |
| 33 | FC5-1093-000 запросить цену → | 1 SEAL | |
| 34 | XA9-1386-000 запросить цену → | 4 SCREW,RS,M3X8 | |
| 35 | FC5-0803-000 запросить цену → | 1 PANEL, RIGHT UPPER SUV,SUW,SUX,SUY,SUZ | |
| 36 | FC5-0807-000 запросить цену → | 1 GUIDE, 1ST DELIVERY FIXING SUV,SUW,SUX,SUY,SUZ | |
| 37 | FC5-0954-000 запросить цену → | 1 PANEL, RIGHT, LOWER | |
| 38 | FL3-0417-000 запросить цену → | 1 PLATE, NAME iR3025 SUG,SUH | |
| 38 | FL3-0418-000 запросить цену → | 1 PLATE, NAME | |
| 38 | FL3-0419-000 запросить цену → | 1 PLATE, NAME iR3025N SUK,SUP | |
| 38 | FL3-0432-000 запросить цену → | 1 PLATE, NAME iR3030 SUR,SUS | |
| 38 | FL3-0435-000 запросить цену → | 1 PLATE, NAME SUV,SUW,SUX,SUZ,SVBi | |
| 38 | FL3-0438-000 запросить цену → | 1 PLATE, NAME iR3030N SUY | |
| 38 | FL3-0431-000 запросить цену → | 1 PLATE, NAME iR3035 SVC,SVD | |
| 38 | FL3-0434-000 запросить цену → | 1 PLATE, NAME SVE,SVG,SVH,SVK,SVLi | |
| 38 | FL3-0437-000 запросить цену → | 1 PLATE, NAME iR3035N SVF,SVJ | |
| 38 | FL3-0430-000 запросить цену → | 1 PLATE, NAME iR3045 SVM,SVN | |
| 38 | FL3-0433-000 запросить цену → | 1 PLATE, NAME SVP,SVR,SVS,SVU,SVVi | |
| 38 | FL3-0436-000 запросить цену → | 1 PLATE, NAME iR3045N SVG,SVT | |
| 39 | FL2-0352-000 запросить цену → | 1 SHEET,RETAINING | |
| 40 | FC8-1201-000 запросить цену → | 1 LABEL, SHUT, DOWN AB | |
| 40 | FC8-1201-000 запросить цену → | 1 LABEL, SHUT, DOWN AB | |
| 41 | FC6-5067-000 запросить цену → | 1 LABEL,TONER BOTTLE CAUTION | |
| 42 | XA9-0605-000 запросить цену → | 2 SCREW, M4X8 SUV,SUW,SUX,SUY,SUZ | |
| 43 | FC5-0860-020 запросить цену → | 1 GUIDE, REVERSE BACK END SUP/SUQ/SUV/SUW/ | |
| 44 | FS7-8143-020 запросить цену → | 1 LABEL, COUNTER | |
| 45 | FU5-8021-000 запросить цену → | 1 LABEL, GROUNDING CAUTION | |
| 46 | FS6-8992-000 запросить цену → | 1 LABEL, GENUINE | |
| 47 | FM2-2859-030 запросить цену → | 1 CABLE, CONTROL PANEL | |
| 48 | FC7-7394-000 запросить цену → | 1 COVER,HEATER SW | |
| 501 | XB4-5401-007 запросить цену → | 4 SCREW, M4X10 SUV,SUW,SUX,SUY,SUZ | |
| 502 | XB1-2400-807 запросить цену → | 1 SCREW, M4X8 |
4. NPN RF MACHINE FRONT PLATE
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FC5-1113-000 запросить цену → | 1 PANEL,INNER | |
| 2 | FC5-1413-000 запросить цену → | 1 PIN STAY | |
| 3 | FL2-0267-000 запросить цену → | 1 PIN,POSITIONING | |
| 4 | FM2-0303-000 ✓ в наличии | 1 BOX, WASTE TONER | |
| 5 | FC5-1307-000 запросить цену → | 1 MOUNT, ENVIRONMENT SENSOR | |
| 6 | FK2-0160-000 запросить цену → | 1 ENVIRONMENTAL SENSOR UNIT HUI | |
| 7 | FC5-0673-000 запросить цену → | 1 SUPPORT, HOOK POSITIONING | |
| 8 | FC5-0686-010 запросить цену → | 1 HOOK, RIGHT DOOR, UPPER | |
| 9 | FC5-0687-000 запросить цену → | 2 HOOK, RIGHT DOOR, LOWER | |
| 10 | FC5-0688-000 запросить цену → | 1 BUSHING | |
| 11 | FC5-0689-000 запросить цену → | 1 SHAFT, HOOK | |
| 12 | FU5-2064-000 запросить цену → | 1 SPRING, TENSION | |
| 13 | XA9-1386-000 запросить цену → | 19 SCREW,RS,M3X8 | |
| 14 | FU6-2016-000 запросить цену → | 1 SPRING, STOPPER | |
| 15 | FU5-2096-000 запросить цену → | 1 SPRING | |
| 16 | FK2-0149-000 запросить цену → | 1 PHOTO-INTERRUPTER, TLP1252(C6) PS16 | |
| 17 | FC5-1535-000 запросить цену → | 1 GUIDE, WIRE | |
| 18 | FC6-2918-000 запросить цену → | 1 LABEL, LOCK UNLOCK | |
| 19 | FL2-0203-000 запросить цену → | 2 PIN, POSITIONING | |
| 20 | FC5-1118-000 запросить цену → | 1 COVER, RIGHT IN, SMALL | |
| 21 | FC6-4824-000 запросить цену → | 1 STOPPER BOX | |
| 501 | XB4-5400-807 запросить цену → | 2 SCREW,P,M4X8 |
5. NPN RF INTERNAL COMPONENTS 1
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FC6-5053-000 запросить цену → | 1 COVER, HEATER CONNECTOR | |
| 2 | FB6-3507-000 запросить цену → | 4 BLOCK, SWING | |
| 3 | FC5-0641-010 запросить цену → | 1 COVER, PCB | |
| 4 | XH9-0125-000 запросить цену → | 2 FOOT | |
| 5 | XA9-1468-000 запросить цену → | 2 SCREW, KNURLED, M6X10 | |
| 6 | XA9-1386-000 запросить цену → | 38 SCREW,RS,M3X8 | |
| 7 | FH6-5075-020 запросить цену → | 1 CLUTCH, ELECTROMAGNETIC iR3025/3025NCL2 | |
| 7 | FK2-0361-000 запросить цену → | 1 CLUTCH,ELECTROMAGNETIC 3035/3035N3035A/3045/ | |
| 8 | FL2-1517-000 запросить цену → | 1 SUPPORT, REGIST. CLUTCH 3035/3035N3035A/3045/ | |
| 9 | FM2-2851-000 запросить цену → | 1 CABLE,REGISTRATION CLUTCH iR3025/3025N | |
| 10 | FU5-2652-000 запросить цену → | 1 SPRING 3035/3035N3035A/3045/ | |
| 11 | FU5-3178-000 запросить цену → | 1 PULLEY, 20T 3035/3035N3035A/3045/ | |
| 12 | FU6-0040-000 запросить цену → | 1 PULLEY, 28T 3035/3035N3035A/3045/ | |
| 13 | FL2-1518-000 запросить цену → | 1 SUPPORT, REGIST. TENSION 3035/3035N3035A/3045/ | |
| 14 | FM2-0389-000 запросить цену → | 2 CASSETTE SIZE DETECT ASSEMBLY | |
| 15 | FC5-1420-000 запросить цену → | 2 HOLDER, SIZE DETECT | |
| 16 | FM2-2770-000 запросить цену → | 2 SIZE SENSOR PCB ASSEMBLY | |
| 17 | FC5-0567-010 запросить цену → | 1 PLATE, PICK-UP ASS'Y MOUNT, U | |
| 18 | FC5-0568-000 запросить цену → | 1 PLATE, PICK-UP ASS'Y MOUNT, L | |
| 19 | XF2-1608-860 запросить цену → | 1 BELT, TIMING 3035/3035N3035A/3045/ | |
| 20 | FU5-3180-000 запросить цену → | 1 PULLEY,36T 3035/3035N3035A/3045/ | |
| 21 | FL2-0116-010 запросить цену → | 2 PIN, SIDE REGIST. POSITIONING | |
| 22 | FM2-2771-000 запросить цену → | 1 SIZE DETECT CONNECT PCB ASS'Y | |
| 23 | FC5-1539-000 запросить цену → | 1 PLATE, ACTUATOR | |
| 24 | FC5-1540-000 запросить цену → | 1 SLIDER | |
| 25 | FC5-1541-000 запросить цену → | 1 BLOCK, SWITCH PRESSURE | |
| 26 | FC5-1545-000 запросить цену → | 1 GUIDE, ACTUATOR | |
| 27 | FK2-0384-000 запросить цену → | 1 SWITCH, MICRO SW2 | |
| 28 | FU6-2009-000 запросить цену → | 1 SPRING, LEAF | |
| 29 | FC5-1243-000 запросить цену → | 1 HANDLE, PRESSURE | |
| 30 | FC5-1262-000 запросить цену → | 2 CAM, DEVELOPING PRESSURE | |
| 31 | FU5-1030-000 запросить цену → | 1 BUSHING | |
| 32 | FU5-2090-000 запросить цену → | 1 SPRING | |
| 33 | FU6-2011-000 запросить цену → | 1 SPRING | |
| 34 | FC5-1562-000 запросить цену → | 1 HOLDER, TRANSFER GUIDE, UPPER | |
| 35 | FU5-1029-000 запросить цену → | 1 BUSHING | |
| 36 | FU5-1028-000 запросить цену → | 1 BUSHING | |
| 37 | FL2-4520-000 запросить цену → | 1 FLAG, PRE-REGISTRATION SENSOR | |
| 38 | FC6-5062-000 запросить цену → | 1 SPRING, GROUNDING | |
| 39 | FC5-0540-000 запросить цену → | 1 HOLDER, GROUNDING SPRING | |
| 40 | FC5-0547-000 запросить цену → | 1 GUIDE, PRE-REGISTRATION PAPER | |
| 41 | FC5-1564-000 запросить цену → | 1 SPRING, LEAF | |
| 42 | FL2-0245-000 запросить цену → | 1 SHEET, PAPER DUST RELEASE | |
| 43 | FU5-2035-000 запросить цену → | 1 SPRING, TORSION | |
| 44 | FK2-0149-000 запросить цену → | 1 PHOTO-INTERRUPTER, TLP1252(C6) PS9 | |
| 45 | FL2-3265-000 запросить цену → | 1 H.V.RESISTOR UNIT | |
| 46 | FM2-2858-000 запросить цену → | 1 CABLE, PRE-REGISTRATION SENSOR | |
| 47 | FC6-5051-000 запросить цену → | 3 PIN, POSITIONING | |
| 48 | FL2-0330-000 запросить цену → | 1 GUIDE,PRE-REGIST.MAIN BODY | |
| 49 | FC5-0958-000 запросить цену → | 1 GRIP, RIGHT FRONT | |
| 50 | FL2-0314-000 запросить цену → | 1 ROLLER, REGISTRATION HARD | |
| 51 | FM2-2845-000 запросить цену → | 1 CABLE, I.L. SWITCH CONNECT | |
| 52 | FC5-1146-000 запросить цену → | 1 HOLDER, SERVICE BOOK | |
| 53 | FM2-2853-000 запросить цену → | 1 CABLE,CST.SIZE DETECT CONNECT | |
| 54 | FC6-9613-000 запросить цену → | 1 CAM, RELEASE | |
| 55 | FU5-6643-000 запросить цену → | 1 ROLLER | |
| 56 | XD9-0136-000 запросить цену → | 3 RING, E | |
| 57 | FC5-6899-000 запросить цену → | 1 COVER, HEATER | |
| 58 | FK2-0376-000 запросить цену → | 1 HEATER, CASSETTE | |
| 58 | FK2-5795-000 запросить цену → | 1 HEATER, CASSETTE SUQ,SVB,SVL,SVV | |
| 59 | XA9-1668-000 запросить цену → | 1 SCREW,RS,M3X8.5 SVB,SVG,SVK,MGX,SVL | |
| 60 | WT2-5694-000 запросить цену → | 1 CLAMP, CABLE NEW TYPE | |
| 61 | FC5-0571-010 запросить цену → | 2 RAIL, RIGHT | |
| 62 | FC7-9370-000 запросить цену → | 1 PLATE,FLAG,REGISTRATION SENSOR | |
| 501 | XD2-1100-402 запросить цену → | 1 RETAINING RING (E-TYPE) iR3025/3025N | |
| 502 | XD1-1108-215 запросить цену → | 1 WASHER,COP 3035/3035N3035A/3045/ | |
| 503 | XB1-2301-407 запросить цену → | 1 SCREW, MACH.,TRUS HEAD, M3X14 | |
| 504 | XD2-1100-642 запросить цену → | 2 RING,E | |
| 505 | XB4-5400-807 запросить цену → | 4 SCREW,P,M4X8 | |
| 506 | XB6-7300-607 запросить цену → | 1 SCREW, CROOSS-RECESS, FCH | |
| 507 | XB3-6400-805 запросить цену → | 2 SCREW,RS,M4X8 |
6. NPN RF INTERNAL COMPONENTS 2
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FC5-0959-000 запросить цену → | 2 GRIP, LEFT | |
| 2 | FC5-1407-000 запросить цену → | 1 HOLDER, PRECONDITIONING | |
| 3 | XA9-1386-000 запросить цену → | 8 SCREW,RS,M3X8 | |
| 4 | FC6-4820-000 запросить цену → | 1 COVER,BOTTLE | |
| 5 | FC6-4624-000 запросить цену → | 2 SPRING,LEAF | |
| 6 | FK2-0368-000 запросить цену → | 1 LED ARRAY | |
| 7 | FM2-2776-000 запросить цену → | 1 BOARD, DRUM THERMISTOR | |
| 501 | XB1-2300-407 запросить цену → | 2 SCREW, BH3X4 (S) |
7. NPN RF INTERNAL COMPONENTS 3
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 21 | SEE FIGURE | ||
| 12 | SEE FIGURE | ||
| 12 | 15 OLD TYPE | ||
| 17 | FROM FIGURE 102 Z | ||
| 12 | 13 12 SEE FIGURE | ||
| 1 | FC5-1130-000 запросить цену → | 1 COVER, FIXING CONNECTOR | |
| 2 | FB6-3313-000 запросить цену → | 2 ROLLER, PAPER FEED | |
| 3 | FM3-1297-000 запросить цену → | 1 RIGHT LOWER INNER DOOR ASS'Y | |
| 4 | FU5-1035-000 запросить цену → | 4 BUSHING | |
| 5 | FU6-2924-000 запросить цену → | 4 SPRING, COMPRESSION | |
| 6 | FC5-0191-000 запросить цену → | 1 GUIDE, POSITIONING | |
| 7 | FC6-7308-000 запросить цену → | 2 SPRING, LEAF | |
| 8 | FC5-1535-000 запросить цену → | 1 GUIDE, WIRE | |
| 9 | FM2-2831-000 запросить цену → | 1 CABLE, BEAM DETECTOR DOCKING | |
| 10 | FU5-2038-000 запросить цену → | 2 SPRING, TORSION | |
| 11 | FU5-2653-000 запросить цену → | 1 SPRING | |
| 12 | XA9-1386-000 запросить цену → | 33 SCREW,RS,M3X8 | |
| 13 | FU5-2066-000 запросить цену → | 2 SPRING, COMPRESSION | |
| 14 | FM2-0261-010 запросить цену → | 1 H. V. TRANSFER PCB ASSEMBLY | |
| 15 | FS5-9664-020 запросить цену → | 2 SCREW,RS STEPPED,M3 | |
| 16 | FC5-1533-000 запросить цену → | 1 LINK, SHUTTER | |
| 17 | FC5-0573-000 запросить цену → | 2 MOUNT, CASSETTE PUSH SPRING | |
| 18 | FC7-5906-000 запросить цену → | 1 SPING, LEAF NEW TYPE | |
| 19 | FM3-3911-000 запросить цену → | 1 CABLE, GROUNDING NEW TYPE | |
| 20 | FC7-5907-000 запросить цену → | 2 SPRING, GROUNDING NEW TYPE | |
| 21 | FM3-0279-000 запросить цену → | 1 OUTLET CABLE ASS'Y | |
| 22 | FC7-2667-000 запросить цену → | 1 WIRE, SHUTTER | |
| 501 | XB1-2300-607 запросить цену → | 3 SCREW, BH3X6 NEW TYPE | |
| 502 | XB4-7300-605 запросить цену → | 3 SCREW, BH M3X6, S NEW TYPE |
8. NPN RF MACHINE REAR PLATE 1
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FK2-0340-000 запросить цену → | 1 ALL DAY POWER PCB 120V | |
| 1 | FK2-0341-020 запросить цену → | 1 ALL DAY POWER PCB 230V | |
| 2 | FK2-0338-000 запросить цену → | 1 ACC POWER SUPPLY UNIT 120V | |
| 2 | FK2-0339-000 запросить цену → | 1 ACC POWER SUPPLY UNIT 230V | |
| 3 | FG3-3178-020 запросить цену → | 1 CABLE, LATTICE | |
| 4 | FM2-2843-000 запросить цену → | 1 CABLE, FINISHER LATTICE | |
| 5 | XA9-0265-010 запросить цену → | 2 SCREW, W/TOOTHED WASHER, (S) | |
| 6 | XA9-1386-000 запросить цену → | 33 SCREW,RS,M3X8 | |
| 7 | FM2-2764-010 запросить цену → | 1 PS CONTROLLER ASSEMBLY | |
| 8 | FM2-2824-000 запросить цену → | 1 CABLE,ACCESSORY POWER SUPPLY | |
| 9 | FM2-2819-000 запросить цену → | 1 CABLE, HIGH VOLTAGE CONNECT | |
| 10 | FM2-2820-000 запросить цену → | 1 CABLE, BEAM DETECTOR DOCKING | |
| 11 | FM2-2830-000 запросить цену → | 1 CABLE, POLYGON 3035/3035N3035A/3045/ | |
| 11 | FM2-2833-000 запросить цену → | 1 CABLE, POLYGON iR3025/3025N | |
| 12 | FM3-1268-000 запросить цену → | 1 CABLE, FIXING AC iR3025/3025N | |
| 12 | FM3-1269-000 запросить цену → | 1 CABLE, FIXING AC 3035/3035N3035A/3045/ | |
| 13 | FM2-2815-000 запросить цену → | 1 CABLE, FIXING CONNECT | |
| 501 | XB6-7300-607 запросить цену → | AR SCREW, CROOSS-RECESS, FCH |
9. NPN RF MACHINE REAR PLATE 2
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FK2-0367-000 запросить цену → | 1 MOTOR, DC | |
| 2 | FC6-2904-000 запросить цену → | 1 COVER, DC NETWORK BACK | |
| 3 | FM2-0339-000 запросить цену → | 1 PAPER PICK-UP MOTOR UNIT | |
| 4 | FC5-1516-000 запросить цену → | 1 PULLEY, 80T | |
| 5 | FC5-1517-000 запросить цену → | 1 PULLEY, 50T | |
| 6 | FC5-1518-000 запросить цену → | 1 COVER, PICK-UP MOTOR SUPPORT | |
| 7 | FM2-0338-000 запросить цену → | 2 MOTOR, DC M6,7 | |
| 8 | FU3-0285-000 запросить цену → | 1 GEAR, 80T/16T | |
| 9 | XF2-1607-840 запросить цену → | 1 BELT, TIMING | |
| 10 | XF2-1609-040 запросить цену → | 1 BELT,TIMING | |
| 11 | XA9-1386-000 запросить цену → | 34 SCREW,RS,M3X8 | |
| 12 | FK2-0393-000 запросить цену → | 1 MOTOR, DC24V M5 | |
| 13 | FM2-2818-000 запросить цену → | 1 CABLE, MOTOR | |
| 14 | FL2-0203-000 запросить цену → | 2 PIN, POSITIONING | |
| 15 | FM3-1313-000 запросить цену → | 1 HEATER SWITCH PCB ASSEMBLY | |
| 16 | FC8-0957-000 запросить цену → | 1 LABEL, OUTLET TW | |
| 16 | FU5-8069-000 запросить цену → | 1 LABEL, OUTLET | |
| 17 | FC5-7181-000 запросить цену → | 1 PLATE 3035/3035N3035A/3045/ | |
| 18 | FC5-1087-000 запросить цену → | 1 PLATE iR3025/3025N | |
| 19 | VD7-3201-001 запросить цену → | 1 FUSE | |
| 20 | FM3-1315-000 запросить цену → | 1 CABLE,READER AC | |
| 501 | XB1-2300-607 запросить цену → | AR SCREW, BH3X6 | |
| 502 | XB6-7300-607 запросить цену → | AR SCREW, CROOSS-RECESS, FCH |
10. NPN RF MACHINE REAR PLATE 3
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FC5-1168-000 запросить цену → | 1 HANDLE, RIGHT REAR | |
| 2 | FM2-2868-000 запросить цену → | 1 CABLE,AC POWER SUPPLY | |
| 3 | FH7-7626-000 запросить цену → | 1 BREAKER,ELECTRIC LEAKAGE 120V | |
| 3 | FH7-7625-030 запросить цену → | 1 BREAKER,ELECTRIC LEAKAGE 230V | |
| 4 | FK2-0140-000 запросить цену → | 1 SWITCH, TOGGLE | |
| 5 | FF3-4527-000 запросить цену → | 1 CABLE, SOCKET 230V | |
| 6 | FM3-1282-000 запросить цену → | 1 OUTLET CABLE ASS'Y | |
| 7 | WC1-5182-000 запросить цену → | 1 SWITCH(MECH), HEATER | |
| 8 | FK2-0146-000 запросить цену → | 1 CORD, POWER SUPPLY 230V EXCEPT AU,CN | |
| 8 | FF3-4526-000 запросить цену → | 1 CORD, POWER SUPPLY 120V | |
| 8 | FK2-0148-000 запросить цену → | 1 CORD, POWER SUPPLY AU | |
| 8 | FK2-2987-000 запросить цену → | 1 CORD, POWER SUPPLY CN | |
| 501 | XB1-2400-603 запросить цену → | 1 SCREW, MACHINE M4X6 (COP) 120V | |
| 502 | XB1-2402-007 запросить цену → | 2 SCREW, BH4X20 (S) | |
| 503 | XB6-7300-607 запросить цену → | 1 SCREW, CROOSS-RECESS, FCH 120V | |
| 504 | XD1-4200-402 запросить цену → | 1 WASHER, TOOTHED LOCK, M4 120V | |
| 505 | XB1-2500-603 запросить цену → | 1 SCREW, M5X6 | |
| 506 | XD1-4200-502 запросить цену → | 1 LOCK WASHER (SUS) |
11. FM4-4375-000 1 CONTROL PANEL ASSEMBLY EUR,CN,TW
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FC5-1067-000 запросить цену → | 1 KNOB, VOLUME | |
| 2 | FC5-4458-010 запросить цену → | 2 SHEET, LCD ELECTROSTATIC | |
| 3 | FC6-9569-000 запросить цену → | 1 COVER, CONTROL PANEL, LOWER | |
| 4 | FH2-7037-000 запросить цену → | 1 CABLE, FLAT | |
| 5 | FK2-0329-000 запросить цену → | 1 ANALOG TOUCH PANEL UNIT | |
| 6 | FG6-8936-000 запросить цену → | 1 LCD CONTROL PANEL UNIT | |
| 7 | FG3-4160-000 запросить цену → | 1 PANEL SWITCH PCB ASSEMBLY | |
| 8 | FG3-2835-000 запросить цену → | 1 CABLE, SWITCH | |
| 9 | FG3-2836-000 запросить цену → | 1 CABLE, PANEL INVERTER | |
| 10 | FG3-2837-000 запросить цену → | 1 CABLE,CONTROL PANEL CONNECT | |
| 11 | FG3-3965-000 запросить цену → | 1 CONTROL PANEL CPU PCB ASSEMBLY | |
| 12 | FG3-2376-000 запросить цену → | 1 INVERTER PCB ASSEMBLY | |
| 13 | FC6-9571-000 запросить цену → | 1 WINDOW, LAMP | |
| 14 | FC5-1059-000 запросить цену → | 1 KEY TOP, POWER SUPPLY | |
| 15 | FC5-1506-000 запросить цену → | 1 CAP, ENERGY SAVE | |
| 16 | FC5-1061-000 запросить цену → | 1 KEY TOP, NUMBERS | |
| 17 | FC5-1064-000 запросить цену → | 1 KEY TOP, STOP | |
| 18 | FC5-1065-000 запросить цену → | 1 KEY TOP, RESET | |
| 19 | FC5-1066-000 запросить цену → | 1 KEY TOP, COUNTER | |
| 20 | FM2-1116-010 запросить цену → | 1 START KEY TOP ASSEMBLY | |
| 21 | FC7-4152-000 запросить цену → | 1 PANEL, CONTROL PANEL EUR,CN,TW | |
| 21 | FC7-4151-000 запросить цену → | 1 PANEL, CONTROL PANEL EXCEPT EUR,CN,TW | |
| 22 | FC6-9570-000 запросить цену → | 1 COVER, CONTROL PANEL SIDE | |
| 501 | XB4-5301-007 запросить цену → | 18 SCREW, P, M3X10 | |
| 502 | XB6-7300-607 запросить цену → | 20 SCREW, CROOSS-RECESS, FCH |
12. FM3-4354-000 1 RIGHT DOOR ASSEMBLY SEE NOTE1CN
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FL2-0106-000 запросить цену → | 1 GUIDE, PRE-REGIST. AUXILIARY | |
| 2 | FC6-9604-000 запросить цену → | 1 LEVER, RELEASE | |
| 3 | FC7-4155-000 запросить цену → | 1 RING, E | |
| 4 | FC6-9625-000 запросить цену → | 1 COVER, MULTI FEED CONNECTOR | |
| 5 | FC9-4659-000 запросить цену → | 2 DAMPER, FLAPPER | |
| 6 | FC5-0652-000 запросить цену → | 1 GUIDE, DUPLEXING FEEDER, | |
| 7 | FC5-0653-020 запросить цену → | 2 ROLLER, DUPLEXING FEEDER | |
| 8 | FM3-1309-000 запросить цену → | 1 DUPLEXING FEED ROLLER UNIT CN | |
| 9 | FC6-2941-000 запросить цену → | 1 ROLLER CN | |
| 10 | FC5-0674-000 запросить цену → | 1 STRAP, RIGHT DOOR | |
| 11 | FC5-0676-000 запросить цену → | 1 PLATE, GROUNDING | |
| 12 | FC6-4026-000 запросить цену → | 1 PLATE, GROUNDING | |
| 13 | FC5-0682-000 запросить цену → | 1 PIN, INNER DOOR HINGE | |
| 14 | FC5-0685-000 запросить цену → | 1 BUTTON, RIGHT DOOR | |
| 15 | FC5-0690-000 запросить цену → | 1 PLATE, SHOCK ABSORBER | |
| 16 | FC5-0972-000 запросить цену → | 1 SPRING, TORSION | |
| 17 | FC5-1354-000 запросить цену → | 1 FLAPPER, FIXING DELIVERY REV. | |
| 18 | FC6-2902-000 запросить цену → | 1 GUIDE, DUPLEXING FEEDER | |
| 19 | FG3-3189-020 запросить цену → | 1 CABLE, RIGHT DOOR UNIT | |
| 20 | FK2-0360-000 запросить цену → | 2 FAN | |
| 21 | FM3-1283-000 запросить цену → | 1 MULTI FEED FRAME ASSEMBLY | |
| 22 | FC6-5046-000 запросить цену → | 1 RING, RETAINING | |
| 23 | FB1-8581-000 запросить цену → | 1 ROLLER, PAPER PICK-UP | |
| 23 | FB1-8581-000 запросить цену → | 1 ROLLER, PAPER PICK-UP | |
| 24 | FC7-9481-000 запросить цену → | 1 PAD, MULTI FEED SEPARATION | |
| 25 | FC5-0489-000 запросить цену → | 1 FLAG, MULTI FEED SENSOR | |
| 26 | FC5-0490-000 запросить цену → | 1 COVER, MULTI FEED ROLLER | |
| 27 | FG3-3188-000 запросить цену → | 1 CABLE, MULTI SENSOR | |
| 28 | FK2-0149-000 запросить цену → | 2 PHOTO-INTERRUPTER, TLP1252(C6) | |
| 29 | FL2-4399-000 запросить цену → | 1 PLATE, MULTI FEED, LIFTER | |
| 30 | FC5-0529-000 запросить цену → | 1 SHEET, SEPARATION | |
| 31 | FC5-0543-000 запросить цену → | 1 SHEET, SEPARATION | |
| 32 | FC5-0542-000 запросить цену → | 1 SHEET, MULTI FEED OUTLET | |
| 33 | FU5-1737-000 запросить цену → | 1 BUSHING | |
| 34 | FU6-2022-000 запросить цену → | 2 SPRING, COMPRESSION | |
| 35 | FS6-2791-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 36 | FU7-0342-000 запросить цену → | 1 GEAR, 31T | |
| 37 | FU5-2034-000 запросить цену → | 1 SPRING, TORSION | |
| 38 | FC5-0496-000 запросить цену → | 1 GUIDE, PRE-REGIST. AUX., UPPER | |
| 39 | XA9-0894-010 запросить цену → | 3 SCREW,M3X6 | |
| 40 | FC6-4015-000 запросить цену → | 4 SPRING, LEAF | |
| 41 | FC6-5055-000 запросить цену → | 2 ROLLER, DUPLEXING | |
| 42 | FC5-0657-000 запросить цену → | 1 FLAG, DUPLEXING FEEDER SENSOR | |
| 43 | FC5-0658-000 запросить цену → | 1 SPRING, TORSION | |
| 44 | FC5-0691-000 запросить цену → | 1 STOPPER, DOOR | |
| 45 | FL2-0143-000 запросить цену → | 1 GUIDE, DUPLEXING INTERNAL | |
| 46 | FC5-0703-000 запросить цену → | 2 LABEL, RIGHT INSIDE DOOR GRIP | |
| 47 | FU5-2067-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 48 | FU5-0006-000 запросить цену → | 1 GEAR, 26T/PULLEY, 24T | |
| 49 | FU5-1006-000 запросить цену → | 4 BUSHING | |
| 50 | FU5-2063-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 51 | FU5-3016-000 запросить цену → | 1 PULLEY, 24T | |
| 52 | XA9-1386-000 запросить цену → | 1 SCREW,RS,M3X8 | |
| 53 | XF2-4112-240 запросить цену → | 1 BELT, TIMING, COGGED | |
| 54 | FC7-5893-000 запросить цену → | 2 FILTER, VOC | |
| 55 | FU5-2044-000 запросить цену → | 2 SPRING, COMPRESSION | |
| 56 | FU5-2045-000 запросить цену → | 2 SPRING, COMPRESSION | |
| 57 | FU5-6014-000 запросить цену → | 2 COLLAR | |
| 58 | FM2-0355-010 запросить цену → | 1 HOOK HOLDER UNIT | |
| 59 | FL2-0298-000 запросить цену → | 2 HOLDER, FILTER | |
| 60 | FC5-0681-000 запросить цену → | 1 PLATE,INTERNAL DOOR HINGE, | |
| 61 | FC7-9358-000 запросить цену → | 1 SHAFT,MULTIFEED ROLLER | |
| 62 | FC5-0659-000 запросить цену → | 1 SPRING, TORSION | |
| 63 | FC7-5878-000 запросить цену → | 1 PLATE, HINGE | |
| 64 | FU5-1760-000 запросить цену → | 1 BUSHING | |
| 65 | FC8-0959-000 запросить цену → | 4 SHEET, FEED AUX SEE NOTE2 | |
| 66 | FC5-0473-000 запросить цену → | 1 LEVER,DOOR SWITCH | |
| 501 | XB4-5401-007 запросить цену → | 20 SCREW, M4X10 | |
| 502 | XD2-1100-422 запросить цену → | 5 RETAINING RING (C-TYPE) | |
| 503 | XD3-2200-102 запросить цену → | 2 PIN, PARALLEL | |
| 504 | XD3-2160-162 запросить цену → | 2 PIN,DOWEL | |
| 505 | XD2-1100-642 запросить цену → | 1 RING,E |
13. FM2-0252-010 1 PAPER FEEDER FRAME ASSEMBLY SEE NOTE
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FC5-0548-000 запросить цену → | 2 SHEET, PRE-REGISTRATION | |
| 3 | FC5-1121-000 запросить цену → | 1 ROLLER, TRANSFER | |
| 4 | FC5-1124-000 запросить цену → | 1 ARM, TRANSFER, FRONT | |
| 5 | FC5-1125-000 запросить цену → | 1 ARM, TRANSFER, REAR | |
| 6 | FC5-1126-000 запросить цену → | 1 PLATE, TRANSFER ELECTRODE, R. | |
| 7 | FC5-1127-010 запросить цену → | 1 PLATE, STATIC CHARGE ELECTRODE | |
| 8 | FC5-1536-000 запросить цену → | 2 PIN, TRANSFER HINGE | |
| 9 | FC5-1558-000 запросить цену → | 1 COVER,ELECTRODE PLATE,FRONT | |
| 10 | FC5-1559-000 запросить цену → | 1 COVER,ELECTRODE PLATE,REAR | |
| 11 | FL2-0247-000 запросить цену → | 1 HOLDER,STATIC CHARGE ELIMI. | |
| 12 | FL2-0250-000 запросить цену → | 1 GUIDE, PRE-REGIST. DOOR SIDE | |
| 13 | FC5-0549-000 запросить цену → | 1 ELIMINATOR, STATIC CHARGE | |
| 14 | FC5-1552-000 запросить цену → | 1 SHEET, PRE-REGIST. DOOR SIDE | |
| 15 | FL2-0251-000 запросить цену → | 1 ROLLER, REGISTRATION SOFT | |
| 20 | FU5-2037-000 запросить цену → | 1 PLATE, GROUNDING | |
| 21 | FU5-2076-000 запросить цену → | 2 SPRING | |
| 22 | FU5-2611-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 23 | FU6-2020-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 502 | XB4-5401-007 запросить цену → | 5 SCREW, M4X10 | |
| 503 | XD1-1106-219 запросить цену → | 1 SHIM, CIRCULAR |
14. FM2-0131-030 1 RIGHT LOWER DOOR ASSEMBLY
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FB6-3313-000 запросить цену → | 2 ROLLER, PAPER FEED | |
| 2 | FC5-0588-010 запросить цену → | 1 DOOR, RIGHT LOWER | |
| 3 | FL2-0126-010 запросить цену → | 1 GUIDE, DECK PATH OLD TYPE | |
| 3 | FM3-1298-000 запросить цену → | 1 GUIDE, DECK PATH NEW TYPE | |
| 4 | FC5-0590-000 запросить цену → | 1 PANEL, BLANKING | |
| 5 | FC5-0592-000 запросить цену → | 1 STOPPER, RIGHT LOWER DOOR | |
| 6 | FC5-0593-000 запросить цену → | 2 HOOK, RIGHT LOWER DOOR | |
| 7 | FC5-0594-000 запросить цену → | 1 GRIP, RIGHT LOWER DOOR | |
| 8 | FU5-1035-000 запросить цену → | 4 BUSHING | |
| 9 | FU6-2924-000 запросить цену → | 4 SPRING, COMPRESSION | |
| 10 | FU5-2030-000 запросить цену → | 2 SPRING, TENSION OLD TYPE | |
| 10 | FU6-2974-000 запросить цену → | 2 SPRING, TENSION NEW TYPE | |
| 11 | FU5-8011-000 запросить цену → | 1 LABEL, LASER CAUTION | |
| 501 | XB4-5400-807 запросить цену → | 2 SCREW,P,M4X8 | |
| 502 | XB4-7300-807 запросить цену → | 2 SCREW,TAPPING,TRUSS HEAD,M3X8 NEW TYPE | |
| 503 | XB1-2300-607 запросить цену → | 1 SCREW, BH3X6 NEW TYPE |
15. NPN RF DADF MOUNTING HARDWARE MSVS,MGY,SUH,SUS,SV
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FC5-4427-000 запросить цену → | 2 SHEET, BLANKING | |
| 2 | FU5-9139-000 запросить цену → | 2 SCREW, STEPPED, M5X6 | |
| 3 | FU5-9140-000 запросить цену → | 3 SCREW, STEPPED, M4X10 | |
| 4 | XA9-0874-000 запросить цену → | 4 SCREW, M3X8 | |
| 5 | FB5-9504-000 запросить цену → | 1 SHEET,HINGE GUIDE,LEFT | |
| 6 | FB5-9505-000 запросить цену → | 1 SHEET, HINGE GUIDE, RIGHT | |
| 7 | FC5-4412-000 запросить цену → | 1 LABEL, CLEANING |
16. NPN RF DADF ASSEMBLY MSVS,MGY,SUH,SUS,SV
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FB5-9410-000 запросить цену → | 1 STAMPER | |
| 2 | FF3-4608-000 запросить цену → | 1 CABLE, JOINT | |
| 3 | FC5-4400-000 запросить цену → | 1 LABEL, HINGE CAUTION | |
| 4 | FC5-4279-000 запросить цену → | 1 LEVER, SOLENOID | |
| 5 | FS7-2662-000 запросить цену → | 1 SPRING, TENSION | |
| 6 | FL2-2954-000 запросить цену → | 1 SOLENOID SL2 | |
| 7 | FL2-0961-000 запросить цену → | 1 PANEL, FRONT | |
| 8 | FC5-4264-000 запросить цену → | 1 SHAFT, OPEN/CLOSE | |
| 9 | XH9-0126-000 запросить цену → | 1 SHEET, CLEAR DAMPER | |
| 10 | FC6-2778-000 запросить цену → | 2 ROLLER, DELIVERY REVERSE | |
| 11 | FF3-4306-000 запросить цену → | 1 CABLE, COVER OPEN/CLOSE SENSOR | |
| 12 | FL2-0941-000 запросить цену → | 1 PANEL, REAR | |
| 13 | FL2-0947-020 запросить цену → | 1 PANEL,COPYBOARD | |
| 14 | FF3-4607-000 запросить цену → | 1 CABLE, SOLENOID LED SL2 | |
| 15 | XA9-0894-010 запросить цену → | 1 SCREW,M3X6 | |
| 16 | FG3-3800-000 запросить цену → | 1 CABLE, INTERFACE | |
| 17 | FC5-4428-000 запросить цену → | 1 SHEET, BLANKING | |
| 18 | FC5-4280-000 запросить цену → | 1 BUSHING | |
| 19 | FC5-4281-000 запросить цену → | 1 BUSHING | |
| 20 | FC5-4295-010 запросить цену → | 8 SHEET,COPYBOARD COVER,LARGE | |
| 21 | FC5-4286-000 запросить цену → | 2 ROLLER, PAPER FEED, | |
| 22 | FC5-4287-000 запросить цену → | 4 ROLLER, PAPER FEED, | |
| 23 | FB5-9401-000 запросить цену → | 2 SPRING, LEAF | |
| 24 | FC5-4285-030 запросить цену → | 2 SHAFT, PAPER FEED ROLLER | |
| 25 | FC5-4291-000 запросить цену → | 1 GUIDE, STAMP | |
| 26 | FC5-4293-010 запросить цену → | 2 SOPNGE,COPYBOARD PANEL | |
| 27 | FC5-4399-000 запросить цену → | 1 LABEL, HINGE CAUTION | |
| 28 | FC5-4292-000 запросить цену → | 1 GUIDE, PAPER FEED ROLLER, | |
| 29 | FC5-4274-000 запросить цену → | 1 SCREW, ADJUSTMENT, M4 | |
| 30 | FL2-0945-010 запросить цену → | 1 SHAFT,DELIVERY REVERSE ROLLER | |
| 31 | FL2-0946-000 запросить цену → | 1 GUIDE, PAPER FEED ROLLER, | |
| 32 | FK2-0216-000 запросить цену → | 1 SOLENOID SL1 | |
| 33 | FC5-4273-020 запросить цену → | 1 PLATE, RIGHT HINGE ADJUSTMENT | |
| 34 | FC5-4278-000 запросить цену → | 1 LINK, SOLENOID | |
| 35 | FL2-0943-010 запросить цену → | 1 ARM,RIGHT HINGE | |
| 36 | FS7-2660-000 запросить цену → | 1 SPRING, TENSION | |
| 37 | FU5-1173-000 запросить цену → | 1 BUSHING | |
| 38 | FC6-2803-000 запросить цену → | 1 LEFT HINGE UNIT | |
| 39 | FC5-4289-000 запросить цену → | 2 SPRING, LEAF | |
| 40 | VS1-7177-002 запросить цену → | 2 CONNECTOR, SNAP TIGHT, BK | |
| 41 | FC5-4395-000 запросить цену → | 1 LABEL, DOCUMENT PROHIBITION | |
| 42 | FC5-4408-000 запросить цену → | 1 LABEL, DOCUMENT SIZE | |
| 43 | FC5-4392-020 запросить цену → | 1 LABEL, DOCUMENT SIZE A/B/INCH SIZE | |
| 43 | FC5-4394-000 запросить цену → | 1 LABEL, DOCUMENT SIZE A/INCH SIZE | |
| 44 | FC5-4397-000 запросить цену → | 1 LABEL, HINGE CAUTION | |
| 45 | XD9-0136-000 запросить цену → | 2 RETAINING RING (E-TYPE) | |
| 501 | XD3-1200-102 запросить цену → | 2 SPRING PIN | |
| 502 | XB4-5300-806 запросить цену → | 1 SCREW,TAPPING, TRUSS HEAD M3X8 | |
| 503 | XB4-5401-205 запросить цену → | 27 SCREW,P,M4X12 | |
| 504 | XB1-2300-306 запросить цену → | 2 SCREW,MACH.,TRUSS HEAD,M3X3 | |
| 505 | XD2-1100-402 запросить цену → | 1 RETAINING RING (E-TYPE) | |
| 506 | XB4-5400-809 запросить цену → | 4 SCREW,P,M4X8 | |
| 507 | XB1-2401-406 запросить цену → | 2 BINDING HEAD MACHINE SCREW | |
| 508 | XB7-2100-405 запросить цену → | 2 NUT, HEX M4 |
Каталог очень большой (1371 позиций). Показаны первые 16 узлов со схемами; полный список доступен по запросу.
