Содержание
- 1. Contents
- 2. NPN RF ACCESSORIES
- 3. NPN RF EXTERNAL COVERS, PANELS, ETC.

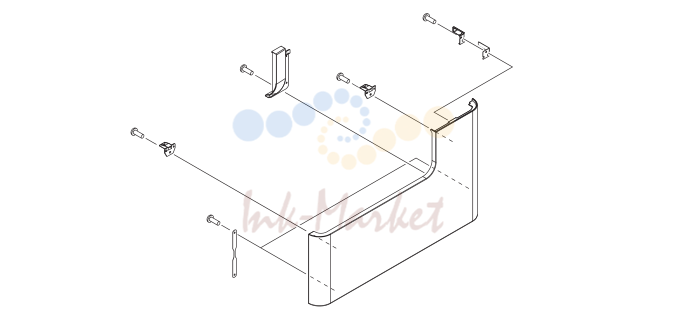

- 4. FM3-9256-000 1 FRONT DOOR ASSEMBLY

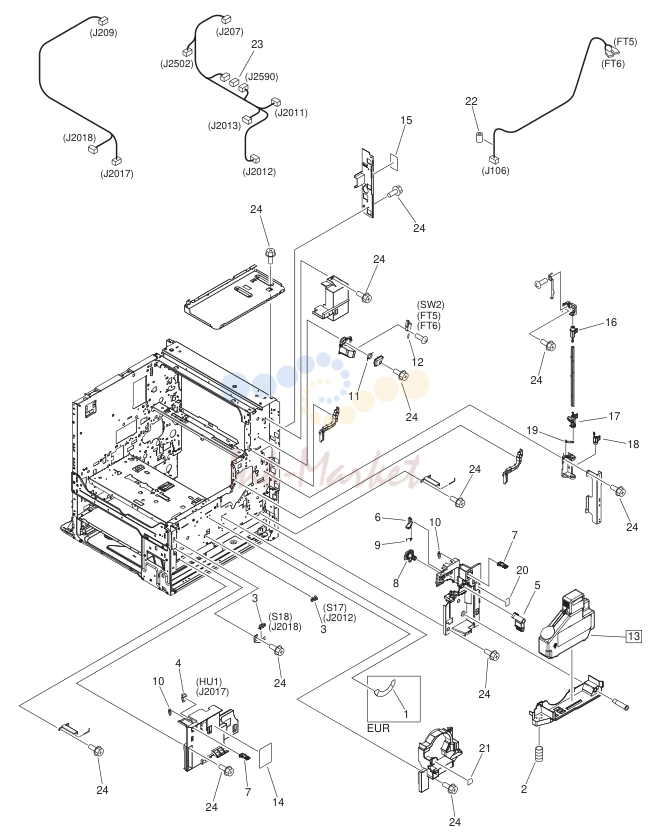

- 5. NPN RF MACHINE FRONT PLATE

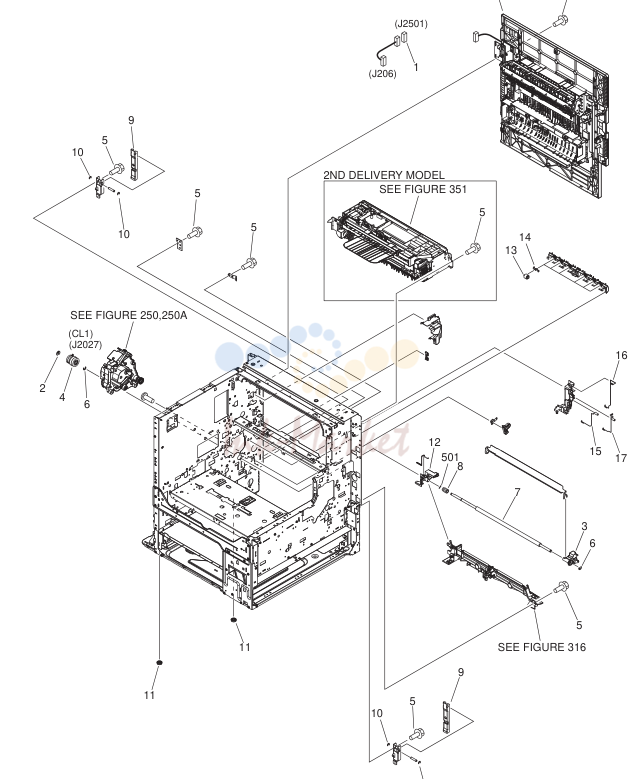

- 6. NPN RF INTERNAL COMPONENTS 1

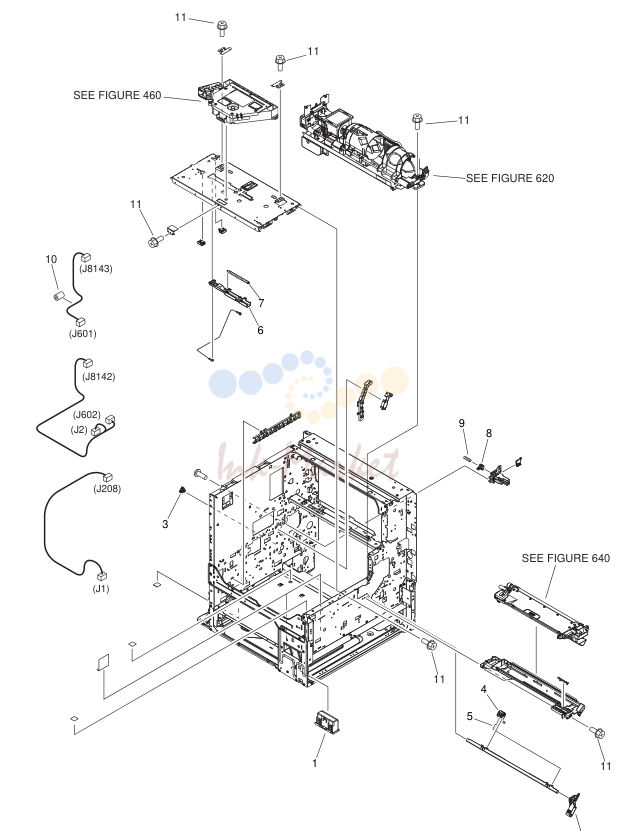

- 7. NPN RF INTERNAL COMPONENTS 2

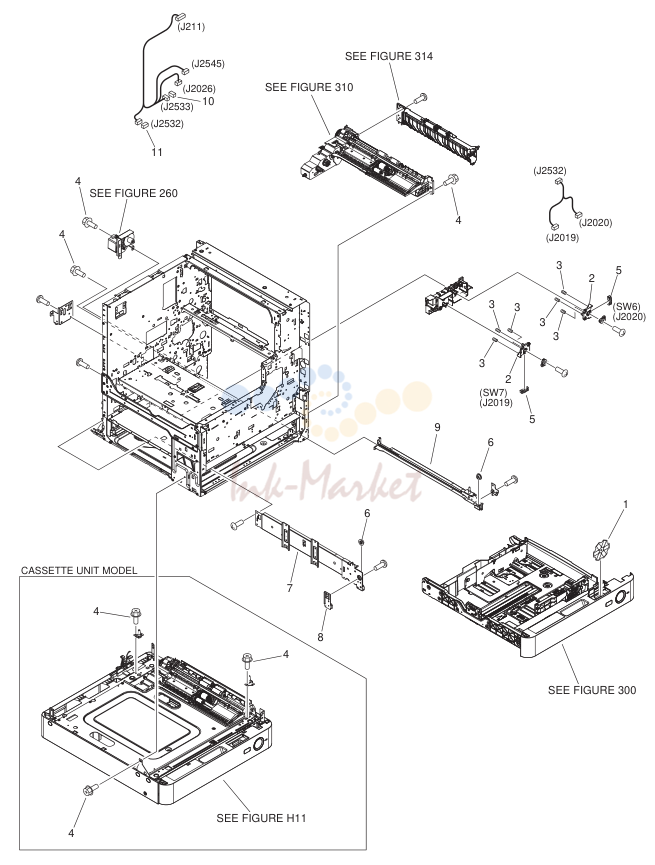

- 8. NPN RF INTERNAL COMPONENTS 3

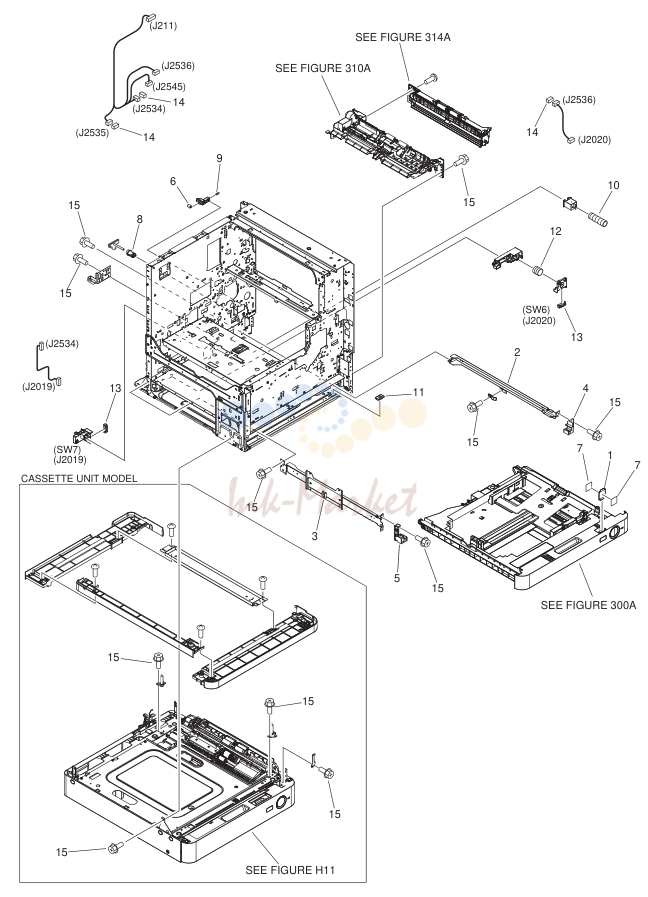

- 9. FIGURE 106A

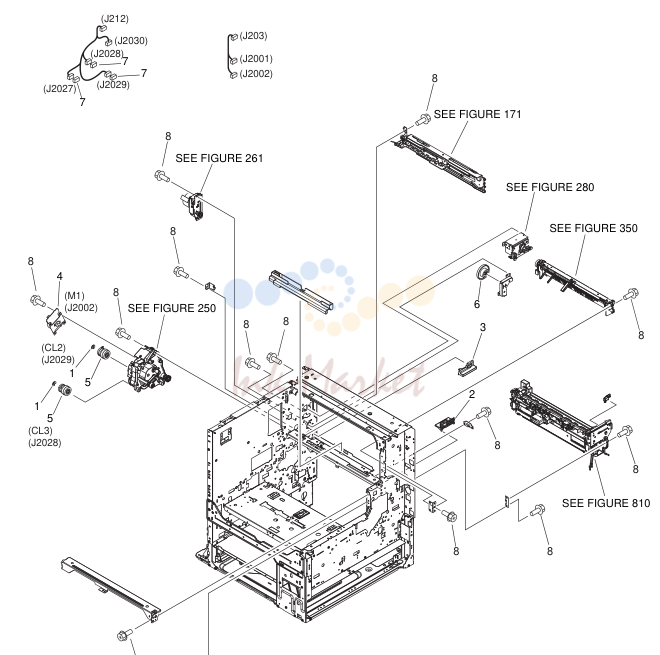

- 10. NPN RF INTERNAL COMPONENTS 4 iR2545/2535 Series

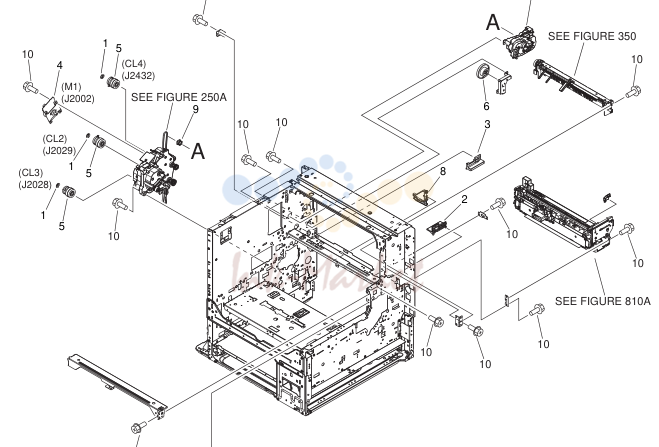

- 11. FIGURE 107A

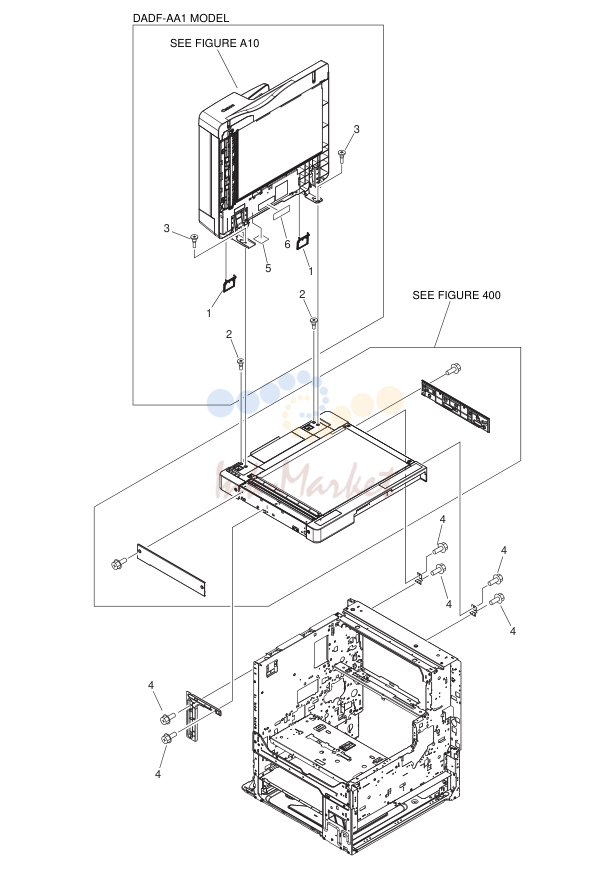

- 12. NPN RF INTERNAL COMPONENTS 5 iR2545/2535 Series

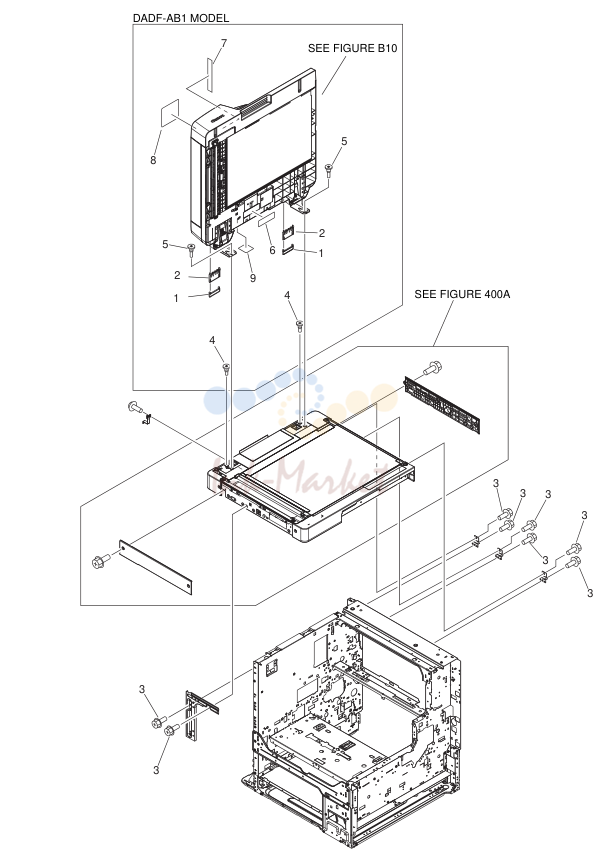

- 13. FIGURE 108A

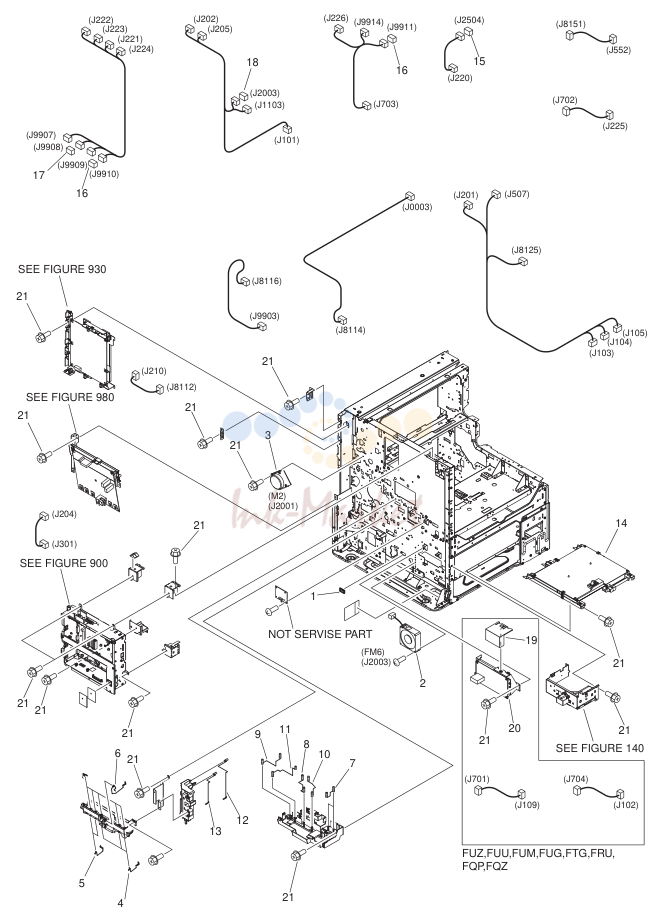

- 14. NPN RF MACHINE REAR PLATE

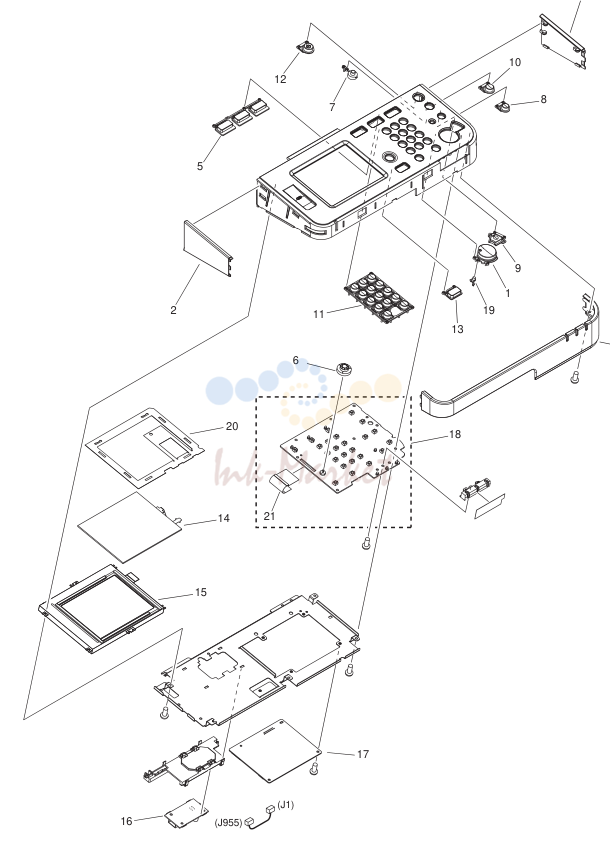

- 15. FM3-9354-000 1 CONTROL PANEL ASSEMBLY UL,AU

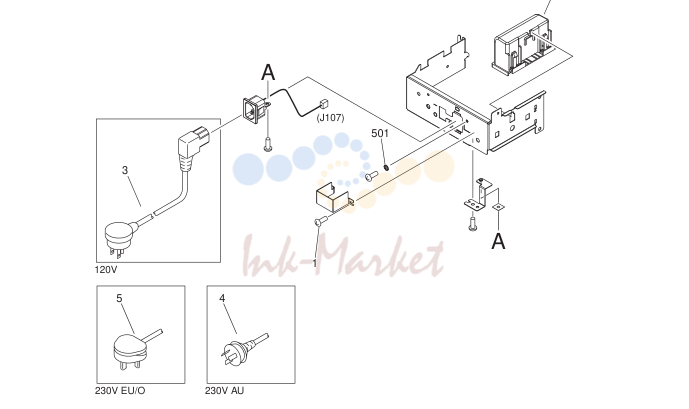

- 16. NPN RF POWER CORD TERMINAL ASSEMBLY

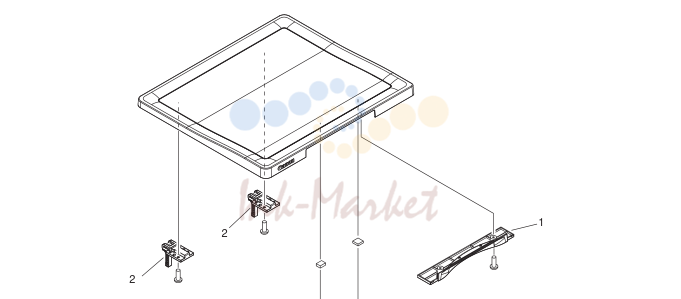

- 17. NPN RF COPYBOARD COVER ASSEMBLY COPY BOARD MODEL
- 18. NPN RF CARTRIDGE LEFT RAIL ASSEMBLY iR2545/2535 Series

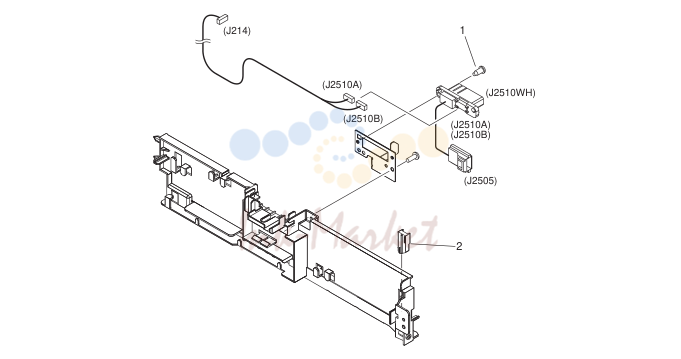

- 19. NPN RF CARTRIDGE RIGHT RAIL ASSEMBLY iR2545/2535 Series

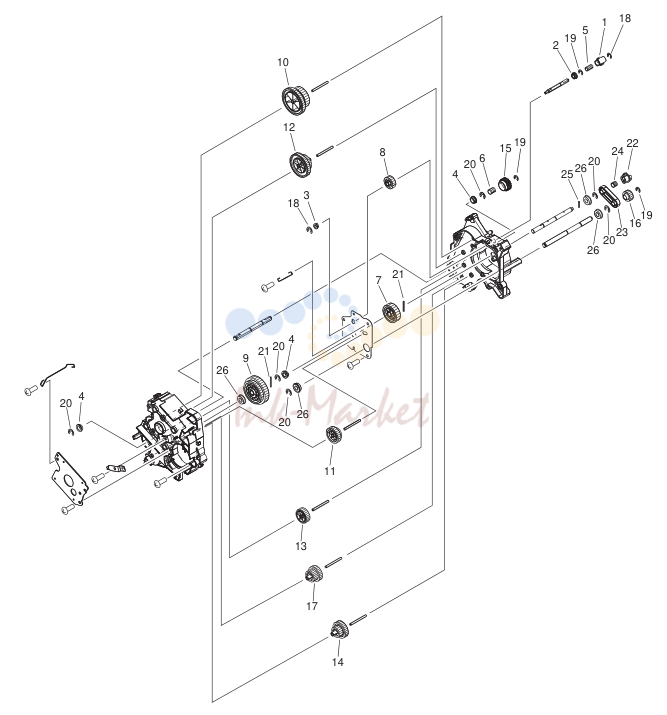

- 20. FM3-9409-000 1 MAIN DRIVE ASSEMBLY iR2545/2535 Series

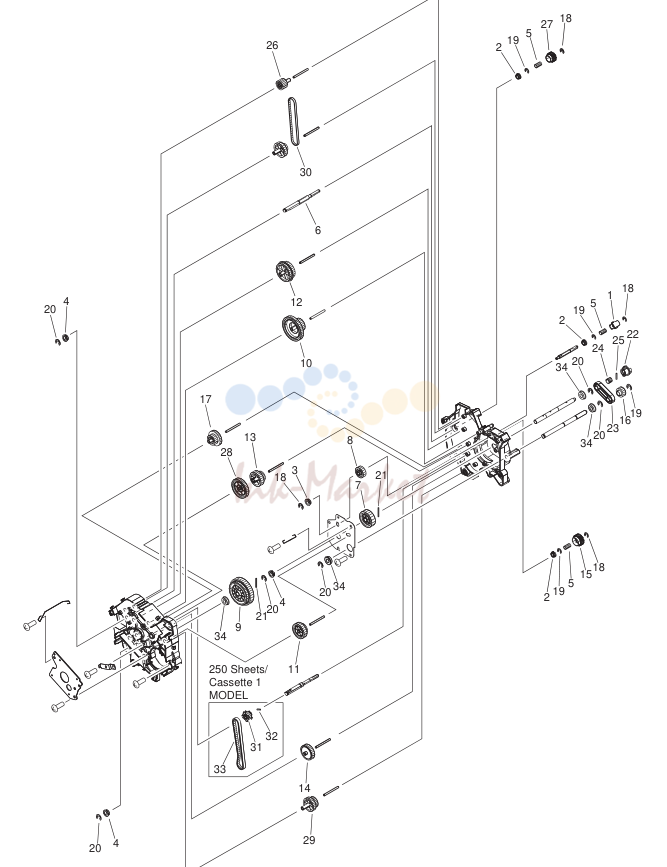

- 21. FIGURE 250A

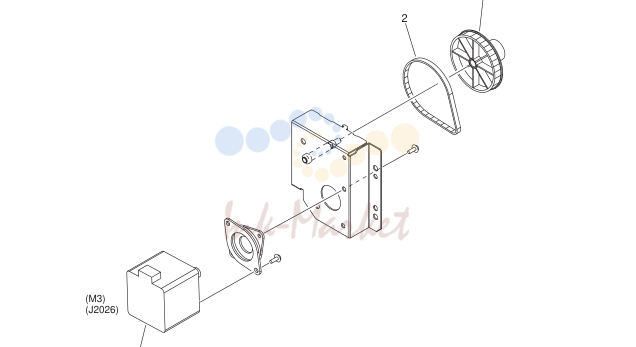

- 22. FM3-9283-000 1 PAPER PICK-UP MOTOR ASSEMBLY

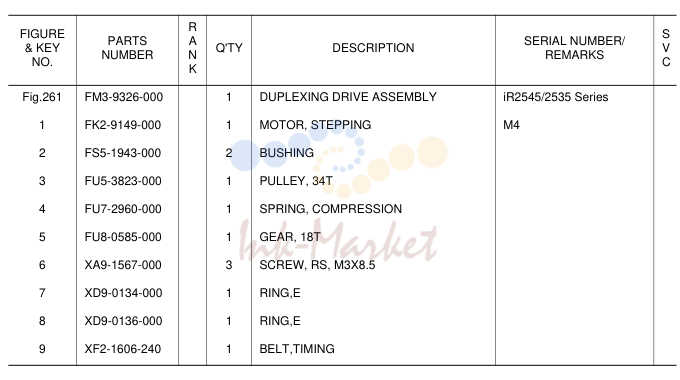

- 23. FM3-9326-000 1 DUPLEXING DRIVE ASSEMBLY iR2545/2535 Series

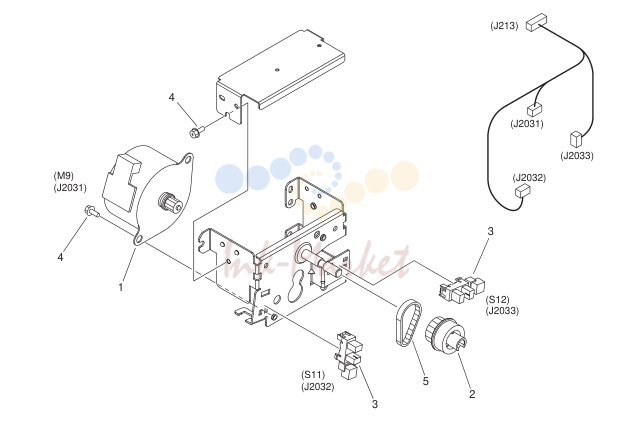

- 24. FM3-9312-000 1 FIRST DELIVERY DRIVE ASSEMBLY iR2545/2535 Series

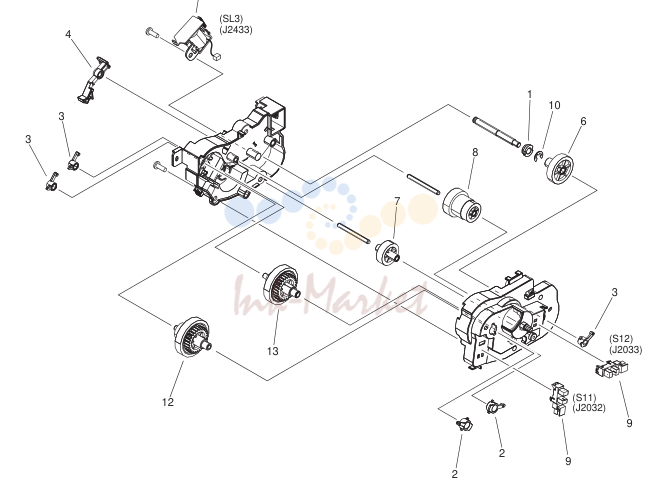

- 25. FM3-9411-000 1 REVERSE DRIVE ASSEMBLY iR2530/2525/2520 Series

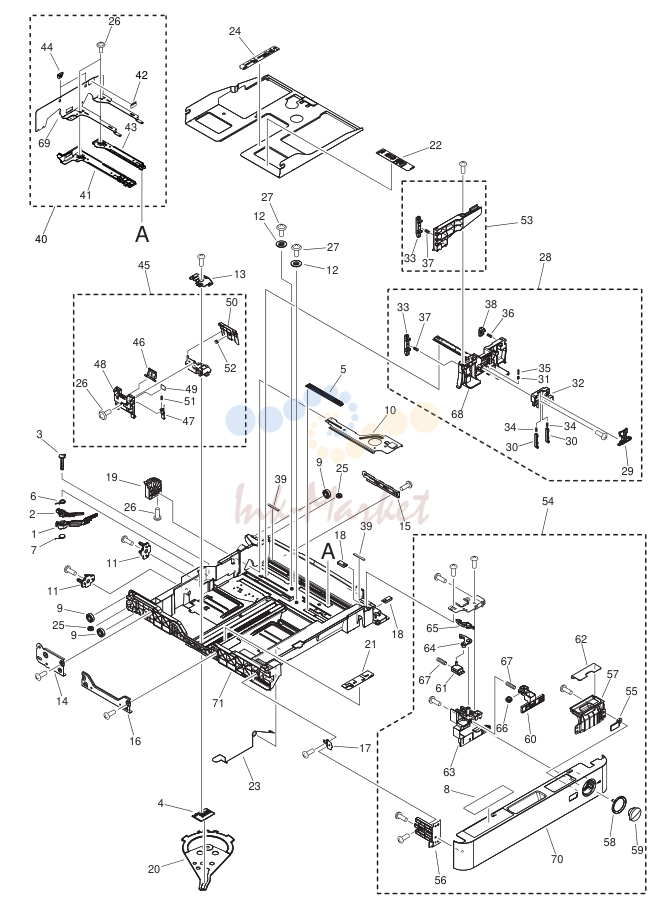

- 26. NPN RF CASSETTE
- 27. FIGURE 300A
- 28. FM3-9277-000 1 PAPER PICK-UP ASSEMBLY
- 29. FIGURE 310A
- 30. FM3-9285-000 1 MULTI PAPER PICK-UP ASSEMBLY SEE NOTE
- 31. FM3-9319-000 1 DUPLEXING FEED GUIDE ASSEMBLY
- 32. FM3-9281-000 1 RIGHT LOWER INNER DOOR ASS'Y
- 33. FM3-9251-000 1 PRE-REGISTRATION GUIDE ASS'Y
- 34. FM3-9295-000 1 TRANSFER PAPER FEED ASSEMBLY SEE NOTE
- 35. FM3-9310-000 1 FIRST PAPER DELIVERY ASSEMBLY
- 36. NPN RF SECOND PAPER DELIVERY ASSEMBLY 2ND DELIVERY MODEL
- 37. FM3-9323-000 1 SECOND DELIVERY FRAME ASSEMBLY 2ND DELIVERY MODEL
- 38. NPN RF iR2545/2535 Series
- 39. FIGURE 400A
- 40. FM3-9406-000 1 LASER SCANNER ASSEMBLY iR2530/2525/2520 Series
- 41. FM3-9263-000 1 DEVELOPING ASSEMBLY [DP]
- 42. FM3-9302-000 1 FIXING ASSEMBLY
- 43. FIGURE 810A
- 44. NPN RF P. DELIVERY LOWER GUIDE ASS'Y
- 45. NPN RF CONTROLLER BOX ASSEMBLY
- 46. NPN RF ENGINE CONTROLLER PCB ASSEMBLY
- 47. FM4-2860-000 1 READER PCB ASSEMBLY iR2530/2525/2520 Series
- 48. FIGURE A11
- 49. FIGURE A12
- 50. FIGURE A13
- 51. FIGURE A41
- 52. FIGURE B10
- 53. FIGURE B11
- 54. FIGURE S
- 55. FIGURE B13
- 56. FIGURE B41
- 57. FIGURE H11
- 58. FIGURE H30
- 59. FIGURE H40
1. Contents
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 001 | ACCESSOREIS .....................................................................2-8 | ||
| 100 | EXTERNAL COVERS, PANELS, ETC. .................................2-9 | ||
| 101 | FRONT DOOR ASSEMBLY ................................................2-12 | ||
| 102 | RIGHT DOOR ASSEMBLY ..................................................2-13 | ||
| 103 | MACHINE FRONT PLATE ...................................................2-16 | ||
| 104 | INTERNAL COMPONENTS 1 .............................................2-18 | ||
| 105 | INTERNAL COMPONENTS 2 .............................................2-20 | ||
| 106 | INTERNAL COMPONENTS 3 (550 Sheets/Cassette 1 MODEL) 2- | ||
| 107 | INTERNAL COMPONENTS 4 (iR2545/2535 Series) ..........2-26 | ||
| 108 | INTERNAL COMPONENTS 5 (iR2545/2535 Series) ..........2-30 | ||
| 109 | MACHINE REAR PLATE .....................................................2-34 | ||
| 130 | CONTROL PANEL ASSEMBLY ..........................................2-36 | ||
| 140 | POWER CORD TERMINAL ASSEMBLY ............................2-38 | ||
| 160 | COPYBOARD COVER ASSEMBLY (COPYBOARD MODEL) 2-39 | ||
| 170 | CARTRIDGE LEFT RAIL ASSEMBLY (iR2545/2535 Series) 2-40 | ||
| 171 | CARTRIDGE RIGHT RAIL ASSEMBLY (iR2545/2535 Series) 2-42 | ||
| 250 | MAIN DRIVE ASSEMBLY (iR2545/2535 Series) .................2-43 | ||
| 260 | PAPER PICK-UP MOTOR ASSEMBLY (550 Sheets/Cassette | ||
| 261 | DUPLEXING DRIVE ASSEMBLY (iR2545/2535 Series) .....2-49 | ||
| 280 | FIRST DELIVERY DRIVE ASSEMBLY (iR2545/2535 Series) 2-50 | ||
| 290 | REVERSE DRIVE ASSEMBLY (iR2530/2525/2520 Series) 2-51 | ||
| 300 | CASSETTE (550 Sheets/Cassette 1 MODEL) ....................2-53 | ||
| 310 | PAPER PICK-UP ASSEMBLY (550 Sheets/Cassette 1 MODEL) 2- | ||
| 312 | MULTI PAPER PICK-UP ASSEMBLY .................................2-66 | ||
| 313 | DUPLEXING FEED GUIDE ASSEMBLY (2ND DELIVERY MODEL) | ||
| 314 | RIGHT LOWER INNER DOOR ASS'Y (550 Sheets/Cassette | ||
| 316 | PRE-REGISTRATION GUIDE ASS'Y ..................................2-73 | ||
| 320 | TRANSFER PAPER FEED ASSEMBLY .............................2-74 | ||
| 350 | FIRST PAPER DELIVERY ASSEMBLY ..............................2-76 | ||
| 351 | SECOND PAPER DELIVERY ASSEMBLY (2ND DELIVERY | ||
| 352 | SECOND DELIVERY FRAME ASSEMBLY (2ND DELIVERY | ||
| 400 | READER ASSEMBLY (iR2545/2535 Series) .......................2-81 | ||
| 460 | LASER SCANNER ASSEMBLY ..........................................2-89 | ||
| 620 | HOPPER ASSEMBLY .........................................................2-90 | ||
| 640 | DEVELOPING ASSEMBLY .................................................2-93 | ||
| 810 | FIXING ASSEMBLY (iR2545/2535 Series) ..........................2-95 | ||
| 815 | PAPER DELIVERY LOWER GUIDE ASS'Y ......................2-101 | ||
| 900 | CONTROLLER BOX ASSEMBLY .....................................2-103 | ||
| 930 | ENGINE CONTROLLER PCB ASSEMBLY .......................2-105 | ||
| 931 | READER PCB ASSEMBLY (iR2545/2535 Series) ............2-106 | ||
| 932 | READER CONNECTING PCB ASSEMBLY (iR2530/2525/2520 | ||
| 980 | HIGH VOLTAGE PCB ASSEMBLY ...................................2-108 | ||
| 100 | EXTERNAL COVERS, PANELS, ETC...............................................................2-9 | ||
| 101 | FRONT DOOR ASSEMBLY.............................................................................2-12 | ||
| 102 | RIGHT DOOR ASSEMBLY...............................................................................2-13 | ||
| 103 | MACHINE FRONT PLATE................................................................................2-16 | ||
| 104 | INTERNAL COMPONENTS 1..........................................................................2-18 | ||
| 105 | INTERNAL COMPONENTS 2..........................................................................2-20 | ||
| 106 | INTERNAL COMPONENTS 3 (550 Sheets/Cassette 1 MODEL).....................2-22 | ||
| 107 | INTERNAL COMPONENTS 4 (iR2545/2535 Series)........................................2-26 | ||
| 108 | INTERNAL COMPONENTS 5 (iR2545/2535 Series)........................................2-30 | ||
| 109 | MACHINE REAR PLATE..................................................................................2-34 | ||
| 130 | CONTROL PANEL ASSEMBLY.......................................................................2-36 | ||
| 140 | POWER CORD TERMINAL ASSEMBLY.........................................................2-38 | ||
| 160 | COPYBOARD COVER ASSEMBLY (COPYBOARD MODEL).........................2-39 | ||
| 170 | CARTRIDGE LEFT RAIL ASSEMBLY (iR2545/2535 Series)...........................2-40 | ||
| 171 | CARTRIDGE RIGHT RAIL ASSEMBLY (iR2545/2535 Series)........................2-42 | ||
| 250 | MAIN DRIVE ASSEMBLY (iR2545/2535 Series)..............................................2-43 | ||
| 260 | PAPER PICK-UP MOTOR ASSEMBLY (550 Sheets/Cassette 1 MODEL)......2-48 | ||
| 261 | DUPLEXING DRIVE ASSEMBLY (iR2545/2535 Series)..................................2-49 | ||
| 280 | FIRST DELIVERY DRIVE ASSEMBLY (iR2545/2535 Series)..........................2-50 | ||
| 290 | REVERSE DRIVE ASSEMBLY (iR2530/2525/2520 Series).............................2-51 | ||
| 300 | CASSETTE (550 Sheets/Cassette 1 MODEL).................................................2-53 | ||
| 310 | PAPER PICK-UP ASSEMBLY (550 Sheets/Cassette 1 MODEL)....................2-60 | ||
| 312 | MULTI PAPER PICK-UP ASSEMBLY..............................................................2-66 | ||
| 313 | DUPLEXING FEED GUIDE ASSEMBLY (2ND DELIVERY MODEL)...............2-69 | ||
| 314 | RIGHT LOWER INNER DOOR ASS'Y (550 Sheets/Cassette 1 MODEL)........2-71 | ||
| 316 | PRE-REGISTRATION GUIDE ASS'Y...............................................................2-73 | ||
| 320 | TRANSFER PAPER FEED ASSEMBLY..........................................................2-74 | ||
| 350 | FIRST PAPER DELIVERY ASSEMBLY...........................................................2-76 | ||
| 351 | SECOND PAPER DELIVERY ASSEMBLY (2ND DELIVERY MODEL)...........2-77 | ||
| 352 | SECOND DELIVERY FRAME ASSEMBLY (2ND DELIVERY MODEL)...........2-79 | ||
| 400 | READER ASSEMBLY (iR2545/2535 Series)....................................................2-81 | ||
| 460 | LASER SCANNER ASSEMBLY.......................................................................2-89 | ||
| 620 | HOPPER ASSEMBLY......................................................................................2-90 | ||
| 640 | DEVELOPING ASSEMBLY..............................................................................2-93 | ||
| 810 | FIXING ASSEMBLY (iR2545/2535 Series).......................................................2-95 | ||
| 815 | PAPER DELIVERY LOWER GUIDE ASS'Y...................................................2-101 | ||
| 900 | CONTROLLER BOX ASSEMBLY..................................................................2-103 | ||
| 930 | ENGINE CONTROLLER PCB ASSEMBLY....................................................2-105 | ||
| 931 | READER PCB ASSEMBLY (iR2545/2535 Series).........................................2-106 | ||
| 932 | READER CONNECTING PCB ASSEMBLY (iR2530/2525/2520 Series).......2-107 | ||
| 980 | HIGH VOLTAGE PCB ASSEMBLY................................................................2-108 |
2. NPN RF ACCESSORIES
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FK3-0655-000 запросить цену → | 1 CD-ROM, SOFTWARE FOR UFR II LT | |
| 2 | FK3-0658-000 запросить цену → | 1 CD-ROM, SOFTWARE FOR PCL | |
| 3 | FK3-0660-000 запросить цену → | 1 CD-ROM, SOFTWARE FOR PS | |
| 31 | 22 SEE FIGURE | ||
| 23 | SEE FIGURE | ||
| 19 | 19 13 6 EXCEPT | ||
| 7 | 2ND DELIVERY MODEL | ||
| 550 | Sheets/ | ||
| 250 | Sheets/Cassette 1 MODEL | ||
| 250 | Sheets/ | ||
| 25 | Cassette 1 MODEL | ||
| 31 | EUR | ||
| 550 | Sheets/ 250 Sheets/ |
3. NPN RF EXTERNAL COVERS, PANELS, ETC.
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FC0-0274-000 запросить цену → | 1 LABEL, SERVICE | |
| 2 | FM3-9338-000 запросить цену → | 1 LEFT COVER ASSEMBLY | |
| 3 | FC9-1615-000 запросить цену → | 1 BUTTON, MAIN SWITCH | |
| 4 | FC9-0513-000 запросить цену → | 1 TRAY, PAPER DELIVERY, | |
| 5 | FC9-0514-000 запросить цену → | 1 TRAY, PAPER DELIVERY, | |
| 6 | FL3-3195-000 запросить цену → | 1 PANEL, INNER RIGHT REAR | |
| 7 | FC9-0831-000 запросить цену → | 1 PANEL, DELIVERY TRAY AUXILIARY | |
| 8 | FC9-0571-000 запросить цену → | 1 DOOR, TONER | |
| 9 | FU6-8874-000 запросить цену → | 1 LABEL, TONER SUPPLY | |
| 10 | FL3-3436-000 запросить цену → | 1 PANEL, FRONT UPPER FTK,FTU | |
| 10 | FL3-3437-000 запросить цену → | 1 PANEL, FRONT UPPER FQQ,FQU | |
| 10 | FL3-3438-000 запросить цену → | 1 PANEL, FRONT UPPER FQY,FQZ | |
| 10 | FL3-3439-000 запросить цену → | 1 PANEL, FRONT UPPER FRV,FRZ | |
| 10 | FL3-3440-000 запросить цену → | 1 PANEL, FRONT UPPER FSQ,FSR | |
| 10 | FL3-3441-000 запросить цену → | 1 PANEL, FRONT UPPER FTZ | |
| 10 | FL3-3442-000 запросить цену → | 1 PANEL, FRONT UPPER FUH,FUJ | |
| 10 | FL3-3443-000 запросить цену → | 1 PANEL, FRONT UPPER FUN,FUP | |
| 10 | FL3-3444-000 запросить цену → | 1 PANEL, FRONT UPPER FUV,FUW | |
| 10 | FL3-3445-000 запросить цену → | 1 PANEL, FRONT UPPER FVA,FVD | |
| 10 | FL3-3447-000 запросить цену → | 1 PANEL, FRONT UPPER FQP | |
| 10 | FL3-3448-000 запросить цену → | 1 PANEL, FRONT UPPER FRU | |
| 10 | FL3-3449-000 запросить цену → | 1 PANEL, FRONT UPPER FTG | |
| 10 | FL3-3450-000 запросить цену → | 1 PANEL, FRONT UPPER FUG | |
| 10 | FL3-3451-000 запросить цену → | 1 PANEL, FRONT UPPER FUM | |
| 10 | FL3-3452-000 запросить цену → | 1 PANEL, FRONT UPPER FUU | |
| 10 | FL3-3453-000 запросить цену → | 1 PANEL, FRONT UPPER FUZ | |
| 11 | FC9-0578-000 запросить цену → | 1 PANEL, INNER RIGHT FRONT | |
| 12 | FC9-0520-000 запросить цену → | 1 PANEL, PAPER DELIVERY, LOWER | |
| 13 | FC9-0521-000 запросить цену → | 1 PANEL, PAPER DELIVERY, REAR | |
| 550 | Sheets/Cassette | ||
| 14 | FC9-0526-000 запросить цену → | 1 PANEL, RIGHT LOWER, FRONT | |
| 250 | Sheets/Cassette | ||
| 14 | FC9-1007-000 запросить цену → | 1 PANEL, RIGHT LOWER, FRONT | |
| 550 | Sheets/Cassette | ||
| 15 | FC9-0527-000 запросить цену → | 1 PANEL, RIGHT LOWER, REAR | |
| 250 | Sheets/Cassette | ||
| 15 | FC9-1008-000 запросить цену → | 1 PANEL, RIGHT LOWER, REAR | |
| 16 | FC9-0561-000 запросить цену → | 2 PANEL, HANDLE | |
| 550 | Sheets/Cassette | ||
| 17 | FC9-0506-000 запросить цену → | 1 PANEL, LEFT LOWER | |
| 250 | Sheets/Cassette | ||
| 17 | FC9-1001-000 запросить цену → | 1 PANEL, LEFT LOWER | |
| 550 | Sheets/Cassette | ||
| 18 | FC9-0507-000 запросить цену → | 1 PANEL, REAR LOWER | |
| 250 | Sheets/Cassette | ||
| 18 | FC9-1002-000 запросить цену → | 1 PANEL, REAR LOWER | |
| 19 | FC9-0510-000 запросить цену → | 1 PANEL, PROTECTIVE CASSETTE UNIT MODEL | |
| 19 | FC9-1049-000 запросить цену → | 1 PANEL, PROTECTIVE | |
| 20 | FC9-7725-000 запросить цену → | 1 LABEL, POWER SUPPLY TW | |
| 20 | FC9-8960-000 запросить цену → | 1 LABEL, POWER SUPPLY US,AU,OTHER | |
| 20 | FC9-8964-000 запросить цену → | 1 LABEL, POWER SUPPLY EUR | |
| 21 | FC9-0523-000 запросить цену → | 1 PANEL, LEFT REAR | |
| 22 | FC9-0524-000 запросить цену → | 1 PANEL, REAR | |
| 23 | FC9-0525-000 запросить цену → | 1 PANEL, CONTROLLER, REAR | |
| 24 | FC9-0572-000 запросить цену → | 1 PANEL, RIGHT REAR | |
| 25 | FC9-1686-000 запросить цену → | 1 PANEL, BLANKING | |
| 26 | FC9-1006-000 запросить цену → | 1 PANEL, INNER RIGHT CENTER | |
| 27 | FC6-4391-000 запросить цену → | 1 EMBLEM | |
| 28 | FC9-7281-000 запросить цену → | 1 LABEL, WASTE TONER CHANGE, LW. | |
| 29 | FC9-0573-000 запросить цену → | 1 LABEL, WASTE TONER CHANGE, UP. | |
| 30 | FC9-0576-000 запросить цену → | 1 LABEL, DRUM CHANGE OPERATION EUR | |
| 31 | XA9-1386-000 запросить цену → | AR SCREW,RS,M3X8 |
4. FM3-9256-000 1 FRONT DOOR ASSEMBLY
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FC5-1358-000 запросить цену → | 2 COLLAR, FIXING DELIVERY | |
| 2 | FC0-0280-000 запросить цену → | 1 BAND, DOOR | |
| 3 | FC9-0673-000 запросить цену → | 1 COVER, M.P. PICK-UP ROLLER | |
| 4 | FM3-9300-000 запросить цену → | 1 DUPLEXING PAPER FEED ASSEMBLY | |
| 5 | FC9-0717-000 запросить цену → | 5 BUSHING | |
| 6 | FC9-0718-000 запросить цену → | 1 FLAPPER, DELIVERY REVERSE | |
| 7 | VS1-7177-008 запросить цену → | 1 CONNECTOR, SNAP TIGHT, BK | |
| 8 | FC9-0723-000 запросить цену → | 1 GUIDE, DUPLEXING PAPER FEED, | |
| 9 | FC9-0726-000 запросить цену → | 2 COVER, FAN DUCT | |
| 10 | WG8-5836-000 запросить цену → | 1 PHOTOINTERRUPTER, SG2481-CN S7 | |
| 11 | FK2-6818-000 запросить цену → | 2 FAN FM3,FM4 | |
| 12 | FL3-1448-000 запросить цену → | 1 ROLLER, DUPLEXING PAPER FEED | |
| 13 | FU5-3796-000 запросить цену → | 1 PULLEY, 28T | |
| 14 | FU5-6014-000 запросить цену → | 2 COLLAR | |
| 15 | FU7-2927-000 запросить цену → | 1 SPRING, TORSION | |
| 16 | FU7-2934-000 запросить цену → | 2 SPRING, RETAINING | |
| 17 | FU8-0530-000 запросить цену → | 1 GEAR, 28T | |
| 18 | XF2-3111-840 запросить цену → | 1 BELT, TIMING | |
| 19 | FC9-1005-000 запросить цену → | 1 GUIDE, FIRST DELIVERY | |
| 20 | FC6-2933-000 запросить цену → | 2 BUSHING | |
| 21 | FC9-1710-000 запросить цену → | 1 HOOK, WIRE | |
| 22 | FC9-0692-000 запросить цену → | 1 BUTTON, RIGHT DOOR | |
| 23 | FU7-2998-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 24 | VS1-7177-003 запросить цену → | 2 CONNECTOR, SNAP TIGHT, BK | |
| 25 | FC9-8965-000 запросить цену → | 1 FLAG, REVERSE DETECT | |
| 26 | FC9-8966-000 запросить цену → | 1 SPRING, TORSION | |
| 27 | FU6-8884-000 запросить цену → | 1 LABEL, ROLLER GRIP PROHIBITION | |
| 28 | FU8-0529-000 запросить цену → | 1 GEAR, 26T/26T | |
| 29 | FC0-0270-000 запросить цену → | 1 BAND, DOOR | |
| 30 | FC7-7154-000 запросить цену → | 1 SHEET, SUPPORT | |
| 31 | FL3-3473-000 запросить цену → | 1 ROLLER, DUPLEXING PAPER FEED |
5. NPN RF MACHINE FRONT PLATE
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FC9-0593-000 запросить цену → | 1 LABEL, DEV. PRESSURE LOCK EUR | |
| 2 | FU7-2911-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 3 | WG8-5836-000 запросить цену → | 2 PHOTOINTERRUPTER, SG2481-CN S17,S18 | |
| 4 | WP2-5264-000 запросить цену → | 1 ENVIRONMENTAL SENSOR UNIT HU1 | |
| 5 | FC9-0502-000 запросить цену → | 1 LEVER, BOTTLE EXCHANGE | |
| 6 | FC9-0503-000 запросить цену → | 1 LEVER, HANDLE LOCK | |
| 7 | FC9-1698-000 запросить цену → | 2 HOOK, FRONT DOOR | |
| 8 | FC9-7708-000 запросить цену → | 1 GEAR, 7T | |
| 9 | FU7-2912-000 запросить цену → | 1 SPRING, TORSION | |
| 10 | FU7-2996-000 запросить цену → | 2 SPRING, TENSION | |
| 11 | FU7-2997-000 запросить цену → | 1 SPRING, TORSION | |
| 12 | WC4-5242-000 запросить цену → | 1 MICROSWITCH SW2 | |
| 13 | FM3-9276-000 запросить цену → | 1 WASTE TONER BOX ASSEMBLY [DP] | |
| 14 | FU6-8880-000 запросить цену → | 1 LABEL, LASER CAUTION | |
| 15 | FC9-0500-000 запросить цену → | 1 LABEL, FIXING JAM DISPOSE | |
| 16 | FC9-0898-000 запросить цену → | 1 HOOK, RIGHT DOOR, UPPER | |
| 17 | FC9-0899-000 запросить цену → | 1 HOOK, RIGHT DOOR, CENTER | |
| 18 | FC9-0900-000 запросить цену → | 1 HOOK, RIGHT DOOR, LOWER | |
| 19 | FU6-2194-000 запросить цену → | 1 SPRING, TENSION | |
| 20 | FC9-0504-000 запросить цену → | 1 LABEL, WASTE TONER UNLOCK | |
| 21 | FU6-8873-000 запросить цену → | 1 LABEL, LOCK UNLOCK | |
| 22 | WE8-6449-000 запросить цену → | 1 CORE, FERRITE | |
| 23 | VS1-7177-003 запросить цену → | 1 CONNECTOR, SNAP TIGHT, BK | |
| 24 | XA9-1567-000 запросить цену → | AR SCREW, RS, M3X8.5 |
6. NPN RF INTERNAL COMPONENTS 1
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | VS1-8412-021 запросить цену → | 1 CONNECTOR, SNAP TIGHT, BL | |
| 2 | FC8-6380-000 запросить цену → | 1 CLIP | |
| 3 | FC9-0545-000 запросить цену → | 1 BUSHING | |
| 4 | FK2-9154-000 запросить цену → | 1 CLUTCH CL1 | |
| 5 | XA9-1567-000 запросить цену → | AR SCREW, RS, M3X8.5 | |
| 6 | XD9-0137-010 запросить цену → | 2 RING, E | |
| 7 | FC9-0552-000 запросить цену → | 1 ROLLER, REGISTRATION PRESSURE | |
| 8 | FU8-0508-000 запросить цену → | 1 GEAR, 17T | |
| 9 | FC9-0562-000 запросить цену → | 1 LEVER, RIGHT | |
| 10 | XD9-0136-000 запросить цену → | 2 RING,E | |
| 11 | XH9-0136-000 запросить цену → | 2 FOOT, RUBBER | |
| 12 | FC9-0544-000 запросить цену → | 1 BUSHING | |
| 13 | FC5-1358-000 запросить цену → | 6 COLLAR, FIXING DELIVERY | |
| 14 | FU7-2941-000 запросить цену → | 6 SPRING, RETAINING | |
| 15 | FC9-0989-000 запросить цену → | 1 SPRING, CONTACT | |
| 16 | FC9-0990-000 запросить цену → | 1 SPRING, CONTACT | |
| 17 | FC9-0991-000 запросить цену → | 1 SPRING, CONTACT | |
| 501 | XD3-1200-122 запросить цену → | 1 PIN,SPRING |
7. NPN RF INTERNAL COMPONENTS 2
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FC6-4689-000 запросить цену → | 1 HANDLE | |
| 2 | FC9-0512-000 запросить цену → | 1 HANDLE, PRESSURE EXCEPT EUR | |
| 2 | FC9-1665-000 запросить цену → | 1 HANDLE, PRESSURE EUR | |
| 3 | FU5-1030-000 запросить цену → | 1 BUSHING | |
| 4 | FC9-0609-000 запросить цену → | 2 CAM, DEVELOPING PRESSURE | |
| 5 | FU7-2918-000 запросить цену → | 2 SPRING, COMPRESSION | |
| 6 | FC9-1623-000 запросить цену → | 1 LINK, LASER SHUTTER | |
| 7 | FU7-2972-000 запросить цену → | 1 SPRING, TENSION | |
| 8 | FC9-0533-000 запросить цену → | 1 SLIDER, LASER SHUTTER | |
| 9 | FU7-2913-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 10 | WE8-6487-000 запросить цену → | 1 CORE, RING | |
| 11 | XA9-1567-000 запросить цену → | AR SCREW, RS, M3X8.5 |
8. NPN RF INTERNAL COMPONENTS 3
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 550 | Sheets/Cassette | ||
| 1 | FC9-7107-000 запросить цену → | 1 SIZE PLATE | |
| 2 | FC8-2478-000 запросить цену → | 2 HOLDER, SWITCH | |
| 3 | FU7-2332-000 запросить цену → | 6 SPRING, COMPRESSION | |
| 4 | XA9-1567-000 запросить цену → | AR SCREW, RS, M3X8.5 | |
| 5 | WC2-5680-000 запросить цену → | 2 SWITCH, PUSH SW6,SW7 | |
| 6 | FC8-4999-000 запросить цену → | 2 ROLLER, RAIL | |
| 7 | FC9-0659-000 запросить цену → | 1 RAIL, CASSETTE, LEFT | |
| 8 | FL3-1456-000 запросить цену → | 1 RAIL, ROLLER SHAFT PLATE, LEFT | |
| 9 | FL3-1332-000 запросить цену → | 1 RAIL, CASSETTE, RIGHT | |
| 10 | VS1-7173-014 запросить цену → | 1 CONNECTOR, SNAP TIGHT, 14P, W | |
| 11 | VS1-7173-010 запросить цену → | 1 CONNECTOR, SNAP TIGHT, 10P, W |
9. FIGURE 106A
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 250 | Sheets/Cassette | ||
| 1 | FC9-1034-000 запросить цену → | 1 PLATE, PAPER SIZE INDICATION | |
| 2 | FL3-3471-000 запросить цену → | 1 RAIL, CASSETTE, RIGHT | |
| 3 | FC9-1003-000 запросить цену → | 1 RAIL, CASSETTE, LEFT | |
| 4 | FC9-1004-000 запросить цену → | 1 GUIDE, CASSETTE RAIL, RIGHT | |
| 5 | FC9-1028-000 запросить цену → | 1 GUIDE, CASSETTE RAIL, LEFT | |
| 6 | FC9-1700-000 запросить цену → | 1 ROLLER, PICK-UP BELT TENSION | |
| 7 | FC9-7719-000 запросить цену → | 1 LABEL, SIZE INDICATION PLATE | |
| 8 | FU5-3825-000 запросить цену → | 1 PULLEY, 19T | |
| 9 | FU7-2959-000 запросить цену → | 1 SPRING, TENSION | |
| 10 | FU7-2983-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 11 | FC9-1579-000 запросить цену → | 1 STOPPER, CASSETTE LOCK ARM | |
| 12 | FU7-2949-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 13 | WC2-5680-000 запросить цену → | 2 SWITCH, PUSH SW6,SW7 | |
| 14 | VS1-7173-005 запросить цену → | 3 CONNECTOR, SNAP TIGHT | |
| 15 | XA9-1567-000 запросить цену → | AR SCREW, RS, M3X8.5 |
10. NPN RF INTERNAL COMPONENTS 4 iR2545/2535 Series
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FC8-6380-000 запросить цену → | 2 CLIP | |
| 2 | FC9-0535-000 запросить цену → | 1 RAIL, FIXING, FRONT | |
| 3 | FC9-0536-000 запросить цену → | 1 RAIL, FIXING, REAR | |
| 4 | FK2-9141-000 запросить цену → | 1 MOTOR, DC M1 | |
| 5 | FK2-9154-000 запросить цену → | 2 CLUTCH CL2,CL3 | |
| 6 | FU8-0537-000 запросить цену → | 1 GEAR, 106T/24T | |
| 7 | VS1-7177-002 запросить цену → | 3 CONNECTOR, SNAP TIGHT, BK | |
| 8 | XA9-1567-000 запросить цену → | AR SCREW, RS, M3X8.5 |
11. FIGURE 107A
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FC8-6380-000 запросить цену → | 3 CLIP | |
| 2 | FC9-0535-000 запросить цену → | 1 RAIL, FIXING, FRONT | |
| 3 | FC9-0536-000 запросить цену → | 1 RAIL, FIXING, REAR | |
| 4 | FK2-9143-000 запросить цену → | 1 MOTOR, DC M1 | |
| 5 | FK2-9154-000 запросить цену → | 3 CLUTCH CL2,CL3,CL4 | |
| 6 | FU8-0537-000 запросить цену → | 1 GEAR, 106T/24T | |
| 7 | VS1-7177-002 запросить цену → | 4 CONNECTOR, SNAP TIGHT, BK | |
| 8 | FC9-1619-000 запросить цену → | 1 RAIL, CARTRIDGE, RIGHT L | |
| 9 | FU5-3821-000 запросить цену → | 1 PULLEY, 28T | |
| 10 | XA9-1567-000 запросить цену → | AR SCREW, RS, M3X8.5 |
12. NPN RF INTERNAL COMPONENTS 5 iR2545/2535 Series
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FC8-6312-000 запросить цену → | 2 COVER, HINGE BLANKING DADF-AA1 MODEL | |
| 2 | FU5-9139-000 запросить цену → | 2 SCREW, STEPPED, M5X6 DADF-AA1 MODEL | |
| 3 | FU5-9140-000 запросить цену → | 2 SCREW, STEPPED, M4X10 DADF-AA1 MODEL | |
| 4 | XA9-1567-000 запросить цену → | AR SCREW, RS, M3X8.5 | |
| 5 | FU7-8436-000 запросить цену → | 1 LABEL, HINGE CAUTION, C English | |
| 5 | FU7-8437-000 запросить цену → | 1 LABEL, HINGE CAUTION, C US English | |
| 5 | FU7-8438-000 запросить цену → | 1 LABEL, HINGE CAUTION, C English,German,Italian,Sp | |
| 6 | FU7-8399-000 запросить цену → | 1 LABEL, HINGE CAUTION English | |
| 6 | FU7-8432-000 запросить цену → | 1 LABEL, HINGE CAUTION, A US English | |
| 6 | FU7-8433-000 запросить цену → | 1 LABEL, HINGE CAUTION, A English,German,Italian,Sp |
13. FIGURE 108A
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FC3-1571-000 запросить цену → | 2 COVER, HINGE, 1 DADF-AB1 MODEL | |
| 2 | FC3-1572-010 запросить цену → | 2 COVER, HINGE DADF-AB1 MODEL | |
| 3 | XA9-1567-000 запросить цену → | AR SCREW, RS, M3X8.5 | |
| 4 | FU5-9140-000 запросить цену → | 2 SCREW, STEPPED, M4X10 DADF-AB1 MODEL | |
| 5 | FU5-9139-000 запросить цену → | 2 SCREW, STEPPED, M5X6 DADF-AB1 MODEL | |
| 6 | FU7-8399-000 запросить цену → | 1 LABEL, HINGE CAUTION English | |
| 6 | FU7-8433-000 запросить цену → | 1 LABEL, HINGE CAUTION, A English,German,Italian,Sp | |
| 7 | FS9-0211-000 запросить цену → | 1 LABEL, DOCUMENT SIZE DADF-AB1 MODEL | |
| 8 | FC8-0634-000 запросить цену → | 1 LABEL, BLACK LINE CLEANING DADF-AB1 MODEL | |
| 9 | FU7-8436-000 запросить цену → | 1 LABEL, HINGE CAUTION, C English | |
| 9 | FU7-8438-000 запросить цену → | 1 LABEL, HINGE CAUTION, C English,German,Italian,Sp |
14. NPN RF MACHINE REAR PLATE
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FC7-2409-000 запросить цену → | 1 BUSHING | |
| 2 | FK2-0360-000 запросить цену → | 1 FAN FM6 | |
| 3 | FK2-9145-000 запросить цену → | 1 MOTOR, DC M2 | |
| 4 | FC9-0982-000 запросить цену → | 3 SPRING, CONTACT | |
| 5 | FC9-0983-000 запросить цену → | 2 SPRING, CONTACT | |
| 6 | FC9-0984-000 запросить цену → | 1 SPRING, CONTACT | |
| 7 | FC9-0985-000 запросить цену → | 2 SPRING, CONTACT | |
| 8 | FC9-0986-000 запросить цену → | 1 SPRING, CONTACT | |
| 9 | FC9-0987-000 запросить цену → | 1 SPRING, CONTACT | |
| 10 | FC9-0988-000 запросить цену → | 1 SPRING, CONTACT | |
| 11 | FC9-1755-000 запросить цену → | 1 SPRING, CONTACT | |
| 12 | FC9-0992-000 запросить цену → | 1 SPRING, CONTACT | |
| 13 | FC9-0993-000 запросить цену → | 1 SPRING, CONTACT | |
| 550 | Sheets/Cassette | ||
| 14 | FM3-9258-000 запросить цену → | 1 POWER SUPPLY ASSEMBLY | |
| 250 | Sheets/Cassette | ||
| 14 | FM3-9361-000 запросить цену → | 1 POWER SUPPLY ASSEMBLY | |
| 250 | Sheets/Cassette | ||
| 14 | FM4-3374-000 запросить цену → | 1 POWER SUPPLY ASSEMBLY | |
| 550 | Sheets/Cassette | ||
| 14 | FM4-4195-000 запросить цену → | 1 POWER SUPPLY ASSEMBLY | |
| 15 | VS1-8412-019 запросить цену → | 1 CONNECTOR, SNAP TIGHT, BL | |
| 16 | VS1-8412-011 запросить цену → | 2 CONNECTOR, SNAP TIGHT, BL | |
| 17 | VS1-8412-015 запросить цену → | 1 CONNECTOR, SNAP TIGHT, BL | |
| 18 | VS1-7177-003 запросить цену → | 1 CONNECTOR, SNAP TIGHT, BK | |
| 19 | FC9-8970-000 запросить цену → | 1 COVER, POWER SUPPLY | |
| 20 | FM3-9259-000 запросить цену → | 1 ACCESSORY POWER SUPPLY ASS'Y | |
| 20 | FM3-9362-000 запросить цену → | 1 ACCESSORY POWER SUPPLY ASS'Y FQZ | |
| 21 | XA9-1567-000 запросить цену → | AR SCREW, RS, M3X8.5 |
15. FM3-9354-000 1 CONTROL PANEL ASSEMBLY UL,AU
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FC9-1721-000 запросить цену → | 1 KEY TOP, START | |
| 2 | FC9-1724-000 запросить цену → | 1 PANEL, CONTROL, LEFT | |
| 3 | FC9-1725-000 запросить цену → | 1 PANEL, CONTROL, FRONT | |
| 4 | FC9-1726-000 запросить цену → | 1 PANEL, CONTROL, RIGHT | |
| 5 | FC9-1728-000 запросить цену → | 1 KEY TOP, SYSTEM | |
| 6 | FC9-1729-000 запросить цену → | 1 DIAL, CONTRAST | |
| 7 | FC9-1730-000 запросить цену → | 1 KEY TOP, COUNTER | |
| 8 | FC9-1731-000 запросить цену → | 1 KEY TOP, VOLUME | |
| 9 | FC9-4305-000 запросить цену → | 1 KEY TOP, STOP | |
| 10 | FC9-4306-000 запросить цену → | 1 KEY TOP, USER MODE | |
| 11 | FC9-4307-000 запросить цену → | 1 KEY TOP, TEN | |
| 12 | FC9-4308-000 запросить цену → | 1 KEY TOP, POWER SUPPLY | |
| 13 | FC9-4309-000 запросить цену → | 1 KEY TOP, RESET | |
| 14 | FH6-0772-000 запросить цену → | 1 PANEL, ANALOG TOUCH | |
| 15 | FL3-3204-000 запросить цену → | 1 LCD UNIT | |
| 16 | FM2-2753-000 запросить цену → | 1 1/4 INVERTER PCB ASSEMBLY | |
| 17 | FM4-2854-000 запросить цену → | 1 CONTROL PANEL CPU PCB ASSEMBLY | |
| 18 | FM4-2855-000 запросить цену → | 1 KEY TOP PCB ASSEMBLY | |
| 19 | FC9-1722-000 запросить цену → | 1 WINDOW, START KEY TOP | |
| 20 | FC9-1727-000 запросить цену → | 1 SHEET, LCD | |
| 21 | FK2-9197-000 запросить цену → | 1 CABLE, CONTROL PANEL FLAT |
16. NPN RF POWER CORD TERMINAL ASSEMBLY
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | XA9-1567-000 запросить цену → | 2 SCREW, RS, M3X8.5 | |
| 2 | FC6-4689-000 запросить цену → | 1 HANDLE | |
| 3 | FM4-0040-000 запросить цену → | 1 CORD, POWER 120V | |
| 4 | FM2-4788-000 запросить цену → | 1 CORD, POWER 230V AU | |
| 5 | FM2-4786-000 запросить цену → | 1 CORD, POWER 230V EU/O | |
| 501 | XD1-4200-402 запросить цену → | 1 WASHER, TOOTHED LOCK, M4 |
17. NPN RF COPYBOARD COVER ASSEMBLY COPY BOARD MODEL
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FC8-6446-000 запросить цену → | 1 COVER, COPYBOARD, FRONT LOWER | |
| 2 | FC9-7759-000 запросить цену → | 2 HINGE, COPYBOARD | |
| 3 | FC5-4265-000 запросить цену → | 1 PANEL, COPYBOARD |
18. NPN RF CARTRIDGE LEFT RAIL ASSEMBLY iR2545/2535 Series
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FC9-0795-000 запросить цену → | 2 SCREW, STEPPED | |
| 2 | FC9-1618-000 запросить цену → | 1 STOPPER, DRUM | |
| 3 | FK2-0360-000 запросить цену → | 2 FAN FM1,FM2 | |
| 4 | VS1-7177-003 запросить цену → | 2 CONNECTOR, SNAP TIGHT, BK |
19. NPN RF CARTRIDGE RIGHT RAIL ASSEMBLY iR2545/2535 Series
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FC9-0733-000 запросить цену → | 1 SHUTTER, FRONT | |
| 2 | FC9-0734-000 запросить цену → | 1 SHUTTER, REAR | |
| 3 | FC9-1683-000 запросить цену → | 1 PINION, 18T | |
| 4 | FK2-9148-000 запросить цену → | 1 MOTOR, STEPPING M8 | |
| 5 | WG8-5836-000 запросить цену → | 1 PHOTOINTERRUPTER, SG2481-CN S10 | |
| 6 | VS1-7173-007 запросить цену → | 1 CONNECTOR, SNAP TIGHT, 7P | |
| 7 | VS1-7177-004 запросить цену → | 1 CONNECTOR, SNAP TIGHT, BK |
20. FM3-9409-000 1 MAIN DRIVE ASSEMBLY iR2545/2535 Series
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FC9-0922-000 запросить цену → | 1 COUPLING | |
| 2 | FC9-0923-000 запросить цену → | 1 BUSHING | |
| 3 | FC9-0924-000 запросить цену → | 1 BUSHING | |
| 4 | FC9-1593-000 запросить цену → | 3 BUSHING | |
| 5 | FU7-2960-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 6 | FU7-2961-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 7 | FU8-0539-000 запросить цену → | 1 GEAR, 40T | |
| 8 | FU8-0540-000 запросить цену → | 1 GEAR, 25T | |
| 9 | FU8-0541-000 запросить цену → | 1 GEAR, 99T/52T | |
| 10 | FU8-0542-000 запросить цену → | 1 GEAR, 99T/75T | |
| 11 | FU8-0543-000 запросить цену → | 1 GEAR, 37T/22T | |
| 12 | FU8-0544-000 запросить цену → | 1 GEAR, 37T/87T | |
| 13 | FU8-0545-000 запросить цену → | 1 GEAR, 33T | |
| 14 | FU8-0546-000 запросить цену → | 1 GEAR, 39T/24T | |
| 15 | FU8-0547-000 запросить цену → | 1 GEAR, 22T | |
| 16 | FU8-0548-000 запросить цену → | 1 GEAR, 21T | |
| 17 | FU8-0555-000 запросить цену → | 1 GEAR, 35T/26T | |
| 18 | XD9-0134-000 запросить цену → | 2 RING,E | |
| 19 | XD9-0136-000 запросить цену → | 3 RING,E | |
| 20 | XD9-0137-010 запросить цену → | 6 RING, E | |
| 21 | XD9-0294-000 запросить цену → | 2 PIN, DOWEL | |
| 22 | FC7-2666-000 запросить цену → | 1 COUPLING, DRUM | |
| 23 | FC9-1602-000 запросить цену → | 1 SPACER | |
| 24 | FU7-2962-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 25 | XD9-0296-000 запросить цену → | 1 PIN, DOWEL | |
| 26 | XG9-0508-000 запросить цену → | 4 BEARING, BALL, F688ZZ |
21. FIGURE 250A
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 250 | Sheets/Cassette | ||
| 1 | FC9-0922-000 запросить цену → | 1 COUPLING | |
| 2 | FC9-0923-000 запросить цену → | 3 BUSHING | |
| 3 | FC9-0924-000 запросить цену → | 1 BUSHING | |
| 4 | FC9-1593-000 запросить цену → | 3 BUSHING | |
| 5 | FU7-2960-000 запросить цену → | 3 SPRING, COMPRESSION | |
| 6 | FU8-0583-000 запросить цену → | 1 GEAR, 30T/PULLEY, 28T | |
| 7 | FU8-0539-000 запросить цену → | 1 GEAR, 40T | |
| 8 | FU8-0540-000 запросить цену → | 1 GEAR, 25T | |
| 9 | FU8-0590-000 запросить цену → | 1 GEAR, 109T/94T | |
| 10 | FU8-0591-000 запросить цену → | 1 GEAR, 99T/49T | |
| 11 | FU8-0592-000 запросить цену → | 1 GEAR, 40T/43T | |
| 12 | FU8-0598-000 запросить цену → | 1 GEAR, 35T/48T | |
| 13 | FU8-0594-000 запросить цену → | 1 GEAR, 30T/25T | |
| 14 | FU8-0595-000 запросить цену → | 1 GEAR, 39T | |
| 15 | FU8-0597-000 запросить цену → | 1 GEAR, 22T | |
| 16 | FU8-0548-000 запросить цену → | 1 GEAR, 21T | |
| 17 | FU8-0587-000 запросить цену → | 1 GEAR, 31T/25T | |
| 18 | XD9-0134-000 запросить цену → | 4 RING,E | |
| 19 | XD9-0136-000 запросить цену → | 4 RING,E | |
| 20 | XD9-0137-010 запросить цену → | 6 RING, E | |
| 21 | XD9-0294-000 запросить цену → | 2 PIN, DOWEL | |
| 22 | FC7-2666-000 запросить цену → | 1 COUPLING, DRUM | |
| 23 | FC9-1602-000 запросить цену → | 1 SPACER | |
| 24 | FU7-2962-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 25 | XD9-0296-000 запросить цену → | 1 PIN, DOWEL | |
| 26 | FU8-0584-000 запросить цену → | 1 GEAR, 23T | |
| 27 | FU8-0585-000 запросить цену → | 1 GEAR, 18T | |
| 28 | FU8-0593-000 запросить цену → | 1 GEAR, 79T | |
| 29 | FU8-0596-000 запросить цену → | 1 GEAR, 35T/27T | |
| 30 | XF2-3112-240 запросить цену → | 1 BELT, TIMING | |
| 250 | Sheets/Cassette | ||
| 31 | FU5-3800-000 запросить цену → | 1 PULLEY, 18T | |
| 250 | Sheets/Cassette | ||
| 32 | XD9-0288-000 запросить цену → | 1 PIN, DOWEL | |
| 250 | Sheets/Cassette | ||
| 33 | XF2-3308-660 запросить цену → | 1 BELT, TIMING | |
| 34 | XG9-0508-000 запросить цену → | 4 BEARING, BALL, F688ZZ |
22. FM3-9283-000 1 PAPER PICK-UP MOTOR ASSEMBLY
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 550 | Sheets/Cassette | ||
| 1 | FC5-1516-000 запросить цену → | 1 PULLEY, 80T | |
| 2 | XF2-1609-040 запросить цену → | 1 BELT,TIMING | |
| 3 | FK2-7327-000 запросить цену → | 1 MOTOR, STEPPING M3 |
23. FM3-9326-000 1 DUPLEXING DRIVE ASSEMBLY iR2545/2535 Series
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FK2-9149-000 запросить цену → | 1 MOTOR, STEPPING M4 | |
| 2 | FS5-1943-000 запросить цену → | 2 BUSHING | |
| 3 | FU5-3823-000 запросить цену → | 1 PULLEY, 34T | |
| 4 | FU7-2960-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 5 | FU8-0585-000 запросить цену → | 1 GEAR, 18T | |
| 6 | XA9-1567-000 запросить цену → | 3 SCREW, RS, M3X8.5 | |
| 7 | XD9-0134-000 запросить цену → | 1 RING,E | |
| 8 | XD9-0136-000 запросить цену → | 1 RING,E | |
| 9 | XF2-1606-240 запросить цену → | 1 BELT,TIMING |
24. FM3-9312-000 1 FIRST DELIVERY DRIVE ASSEMBLY iR2545/2535 Series
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FK2-9151-000 запросить цену → | 1 MOTOR, STEPPING M9 | |
| 2 | FU5-3822-000 запросить цену → | 1 GEAR, 18T/PULLEY, 28T | |
| 3 | WG8-5836-000 запросить цену → | 2 PHOTOINTERRUPTER, SG2481-CN S11,S12 | |
| 4 | XA9-1567-000 запросить цену → | 2 SCREW, RS, M3X8.5 | |
| 5 | XF2-1603-940 запросить цену → | 1 BELT,TIMING |
25. FM3-9411-000 1 REVERSE DRIVE ASSEMBLY iR2530/2525/2520 Series
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FC9-0923-000 запросить цену → | 1 BUSHING | |
| 2 | FC9-1590-000 запросить цену → | 2 BUSHING | |
| 3 | FC9-1591-000 запросить цену → | 3 BUSHING | |
| 4 | FC9-1598-000 запросить цену → | 1 ARM, SOLENOID | |
| 5 | FK2-9195-000 запросить цену → | 1 SOLENOID SL3 | |
| 6 | FU8-0588-000 запросить цену → | 1 GEAR, 27T | |
| 7 | FU8-0589-000 запросить цену → | 1 GEAR, 21T | |
| 8 | FU8-0599-000 запросить цену → | 1 GEAR, 24T/18T | |
| 9 | WG8-5836-000 запросить цену → | 2 PHOTOINTERRUPTER, SG2481-CN S11,S12 | |
| 10 | XD9-0136-000 запросить цену → | 1 RING,E | |
| 11 | VS1-7177-002 запросить цену → | 1 CONNECTOR, SNAP TIGHT, BK | |
| 12 | FM3-9416-000 запросить цену → | 1 PLANETARY GEAR REVERSE ASS'Y | |
| 13 | FM3-9417-000 запросить цену → | 1 PLANETARY GEAR ASSEMBLY |
Каталог очень большой (1576 позиций). Показаны первые 25 узлов со схемами; полный список доступен по запросу.
