Содержание
- 1. Index
- 2. Figure SNL Product Code No./Serial No.
- 3. Figure 100A EXTERNAL COVERS, PANELS, ETC. (iR 2425i)
- 4. Figure 100B EXTERNAL COVERS, PANELS, ETC. (iR 2425)
- 5. Figure 101A INTERNAL COMPONENTS 1
- 6. Figure 102 INTERNAL COMPONENTS 2
- 7. Figure 103 INTERNAL COMPONENTS 3
- 8. Figure 104A INTERNAL COMPONENTS 4 (230V)

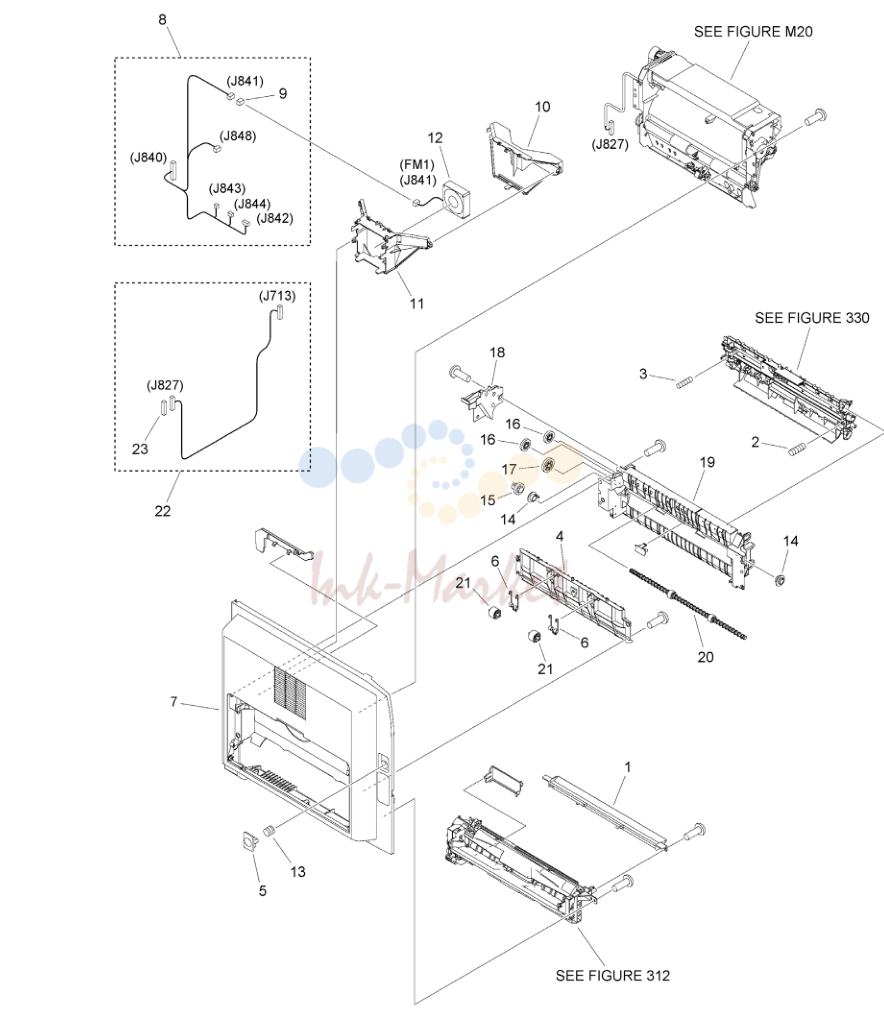

- 9. Figure 110 LEFT DOOR ASSEMBLY

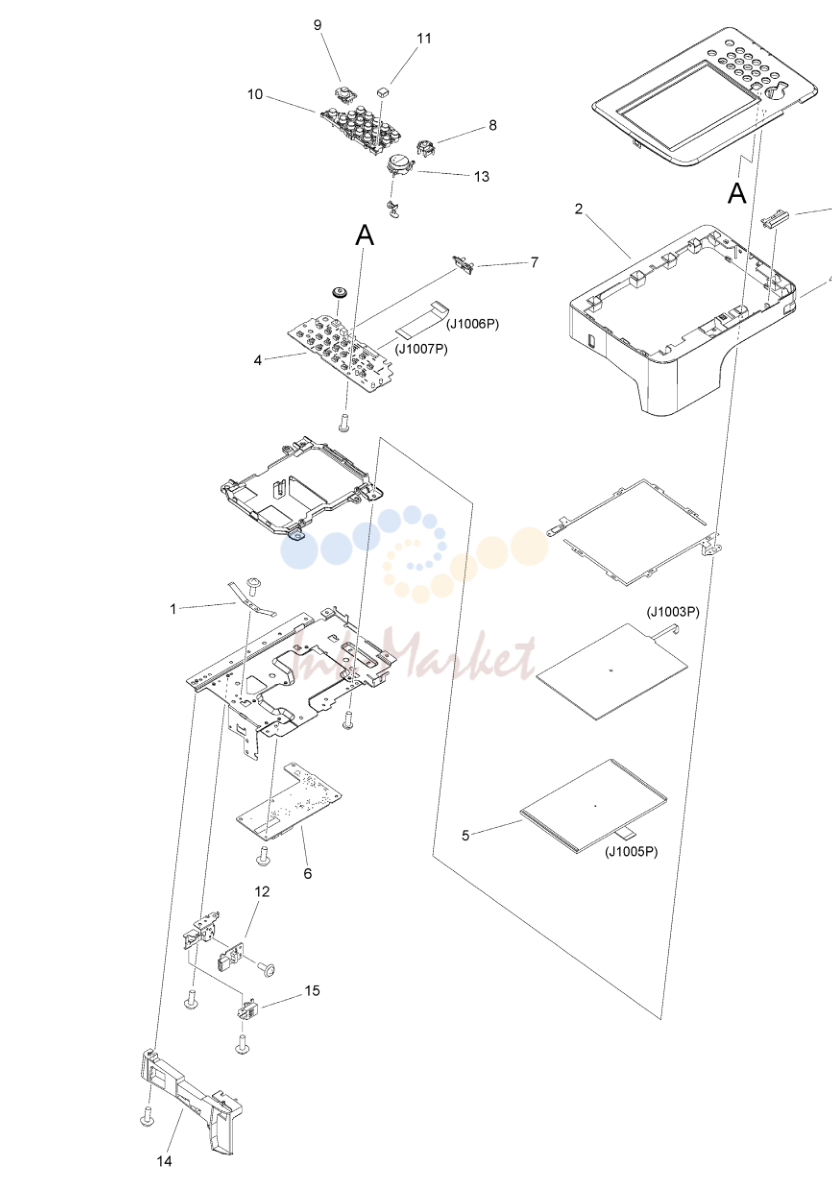

- 10. Figure 130A CONTROL PANEL ASSEMBLY

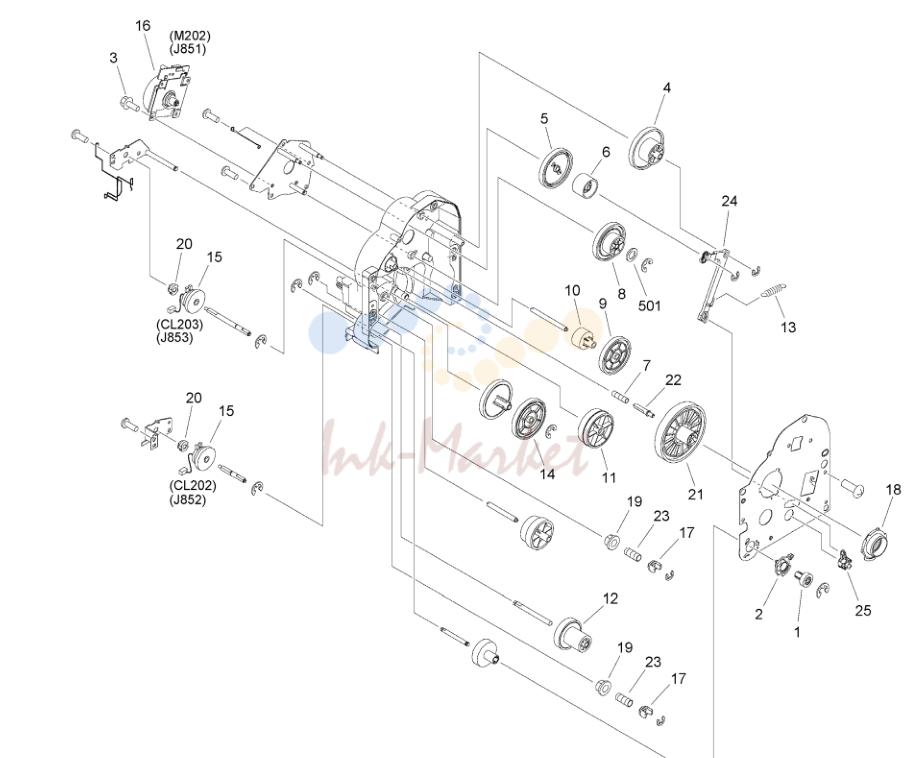

- 11. Figure 250 MAIN DRIVE ASSEMBLY

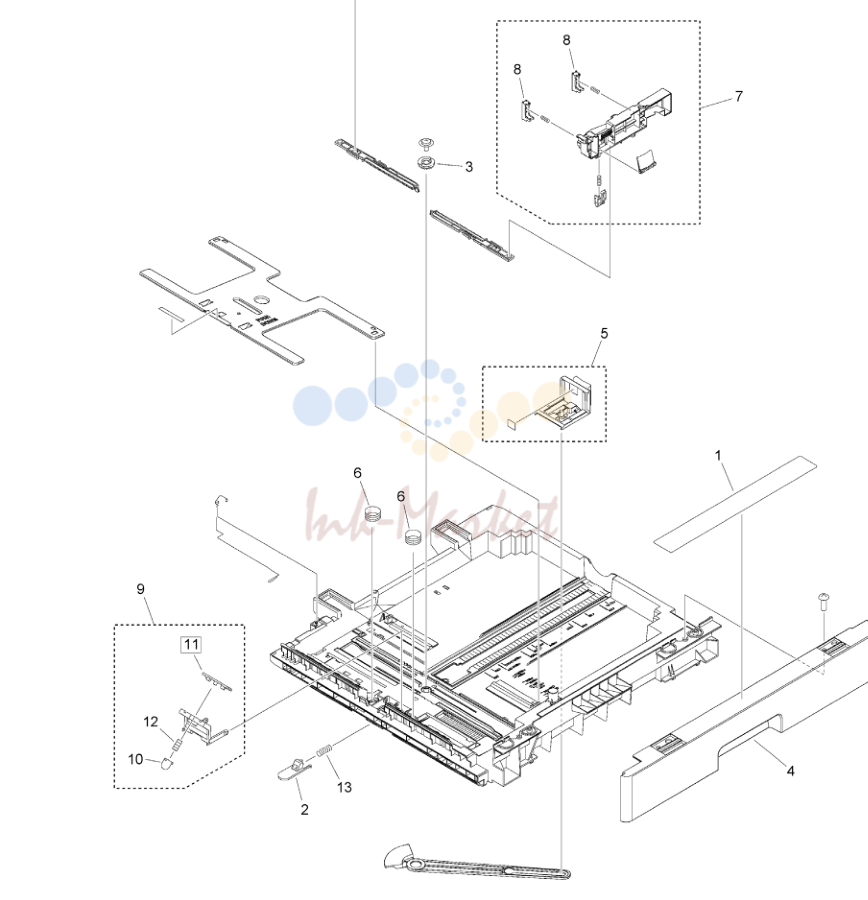

- 12. Figure 300 CASSETTE ASSEMBLY

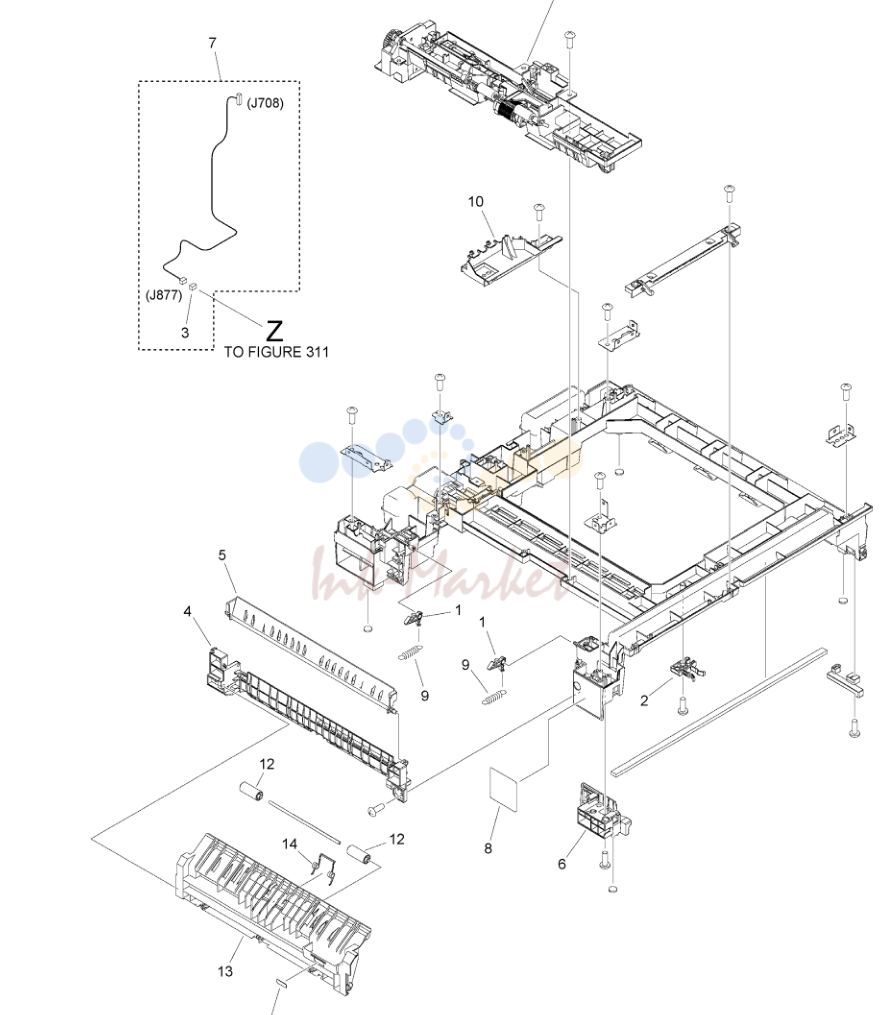

- 13. Figure 310A CASSETTE FEEDER ASSEMBLY

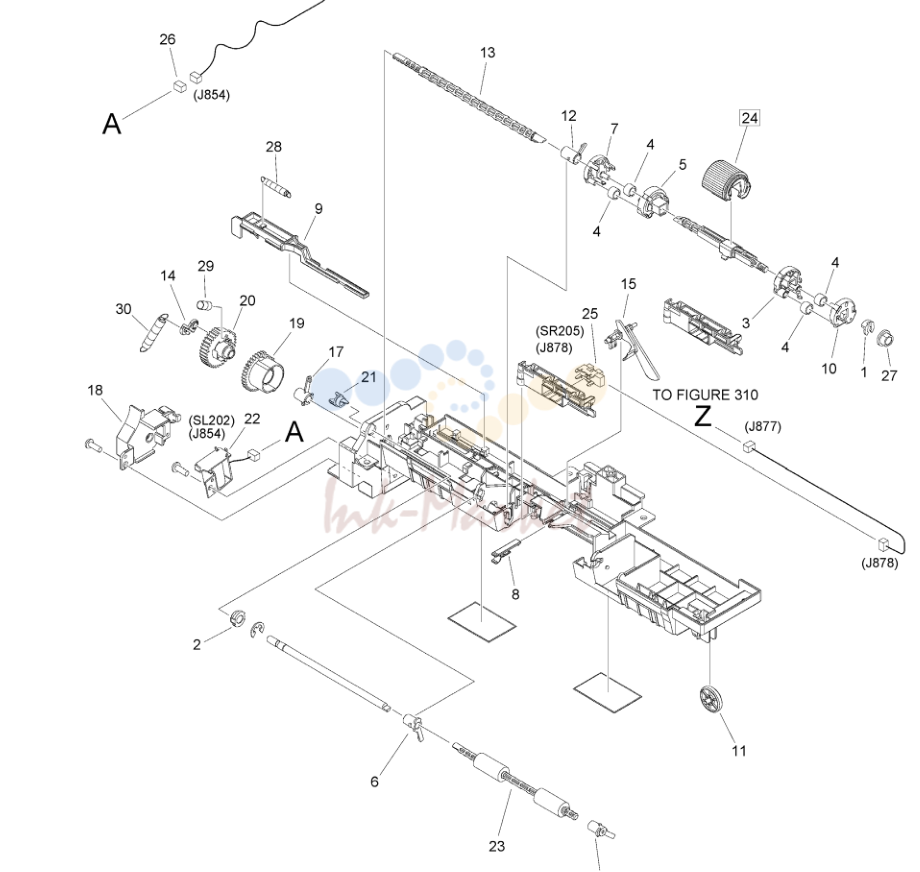

- 14. Figure 311 PAPER PICK-UP ASSEMBLY

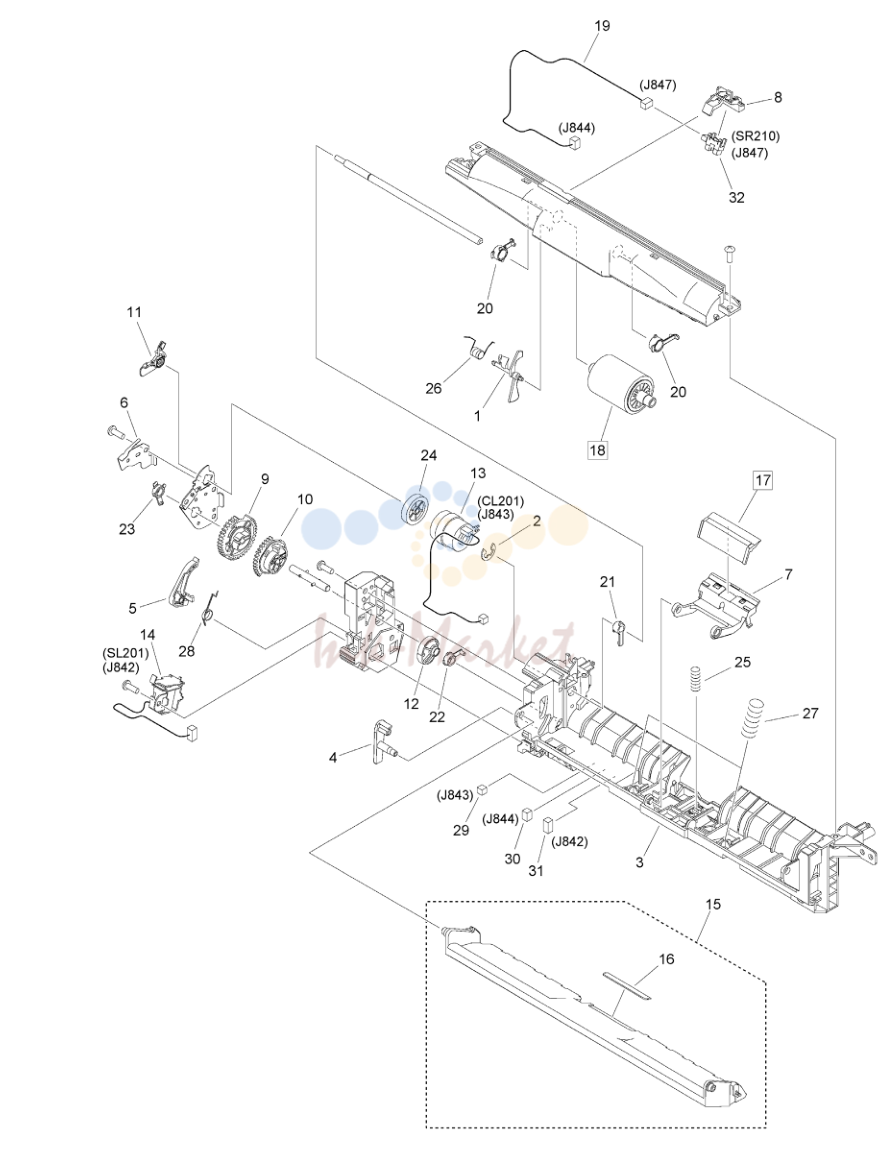

- 15. Figure 312 MULTI FEED ASSEMBLY

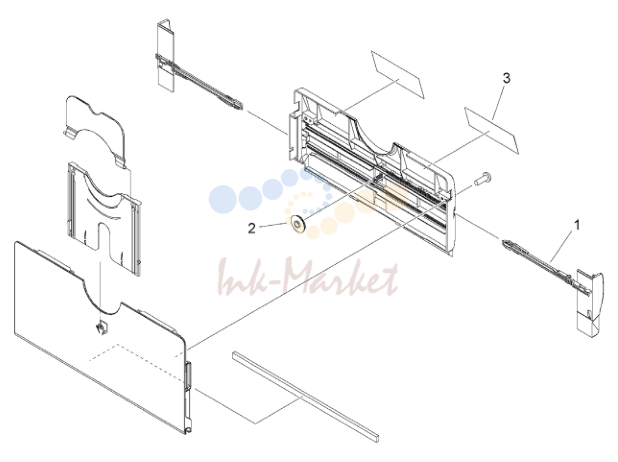

- 16. Figure 315 MULTI FEED TRAY ASSEMBLY

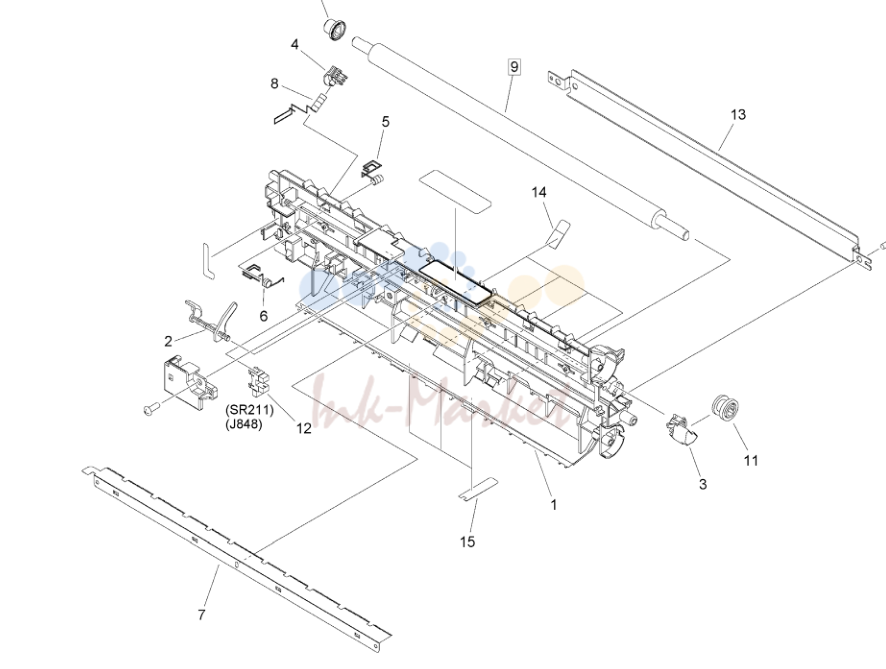

- 17. Figure 330 TRANSFER MOUNT ASSEMBLY

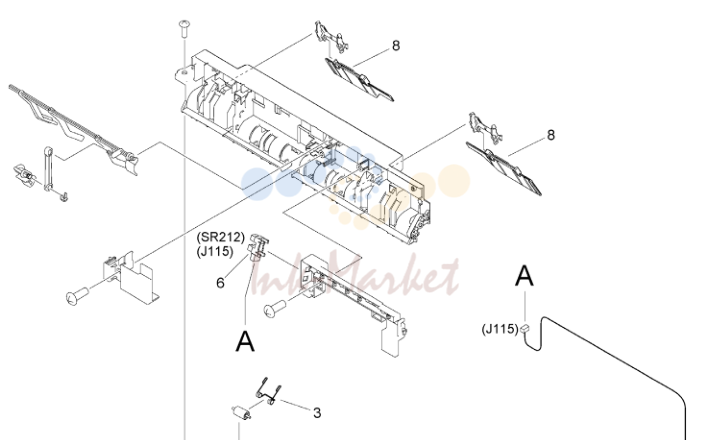

- 18. Figure 350 PAPER DELIVERY ASSEMBLY

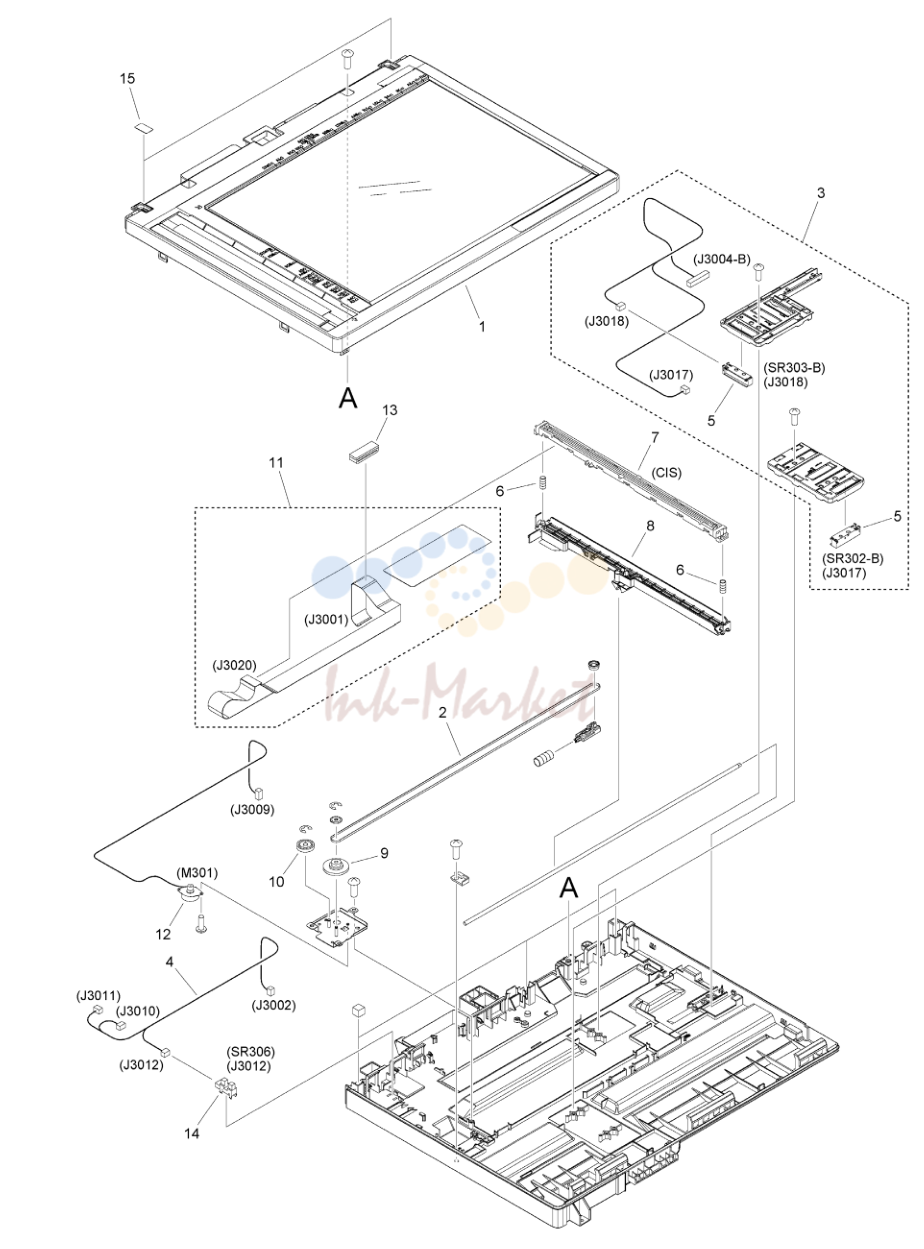

- 19. Figure 400A READER ASSEMBLY

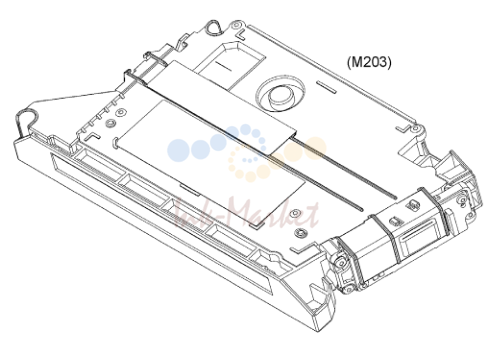

- 20. Figure 460 LASER SCANNER UNIT

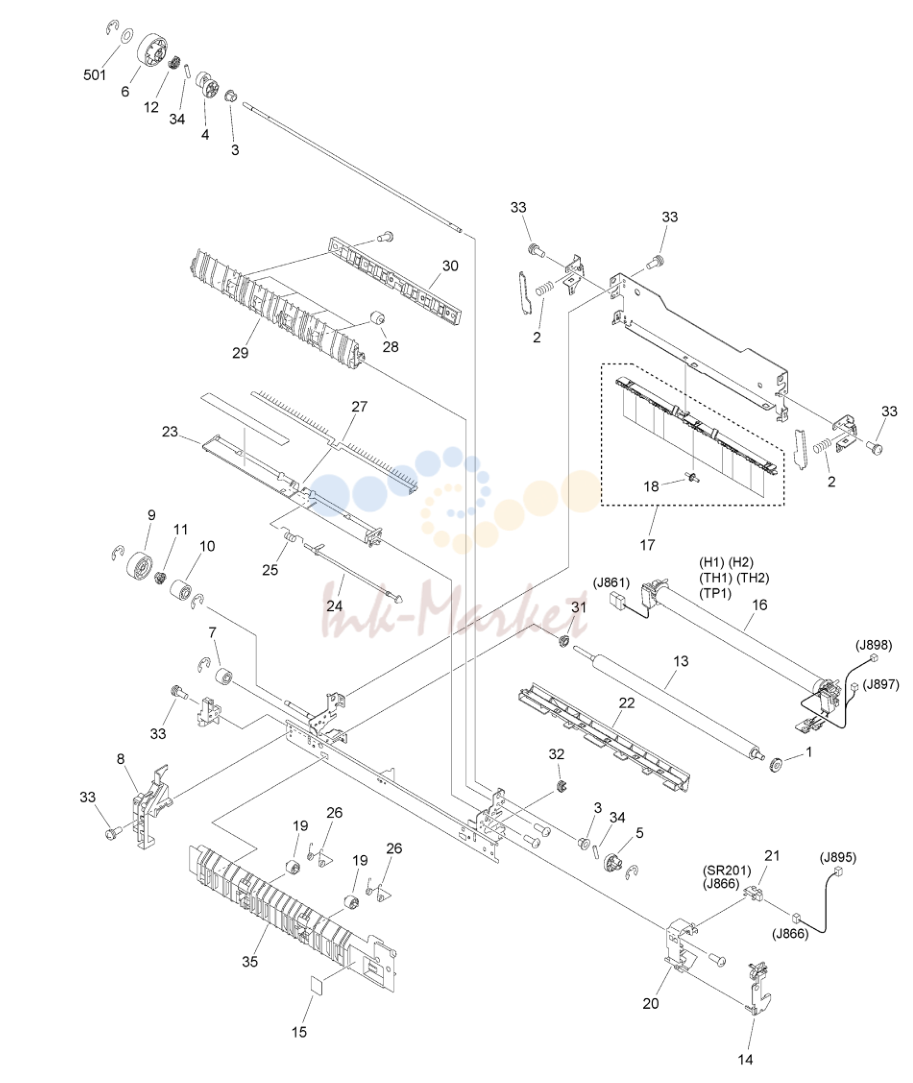

- 21. Figure 810A FIXING ASSEMBLY

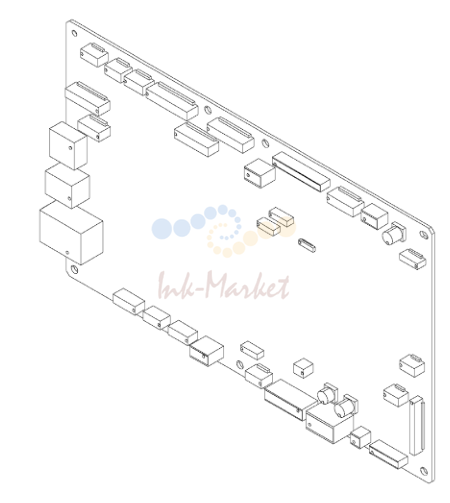

- 22. Figure 900 CONTROLLER PCB ASSEMBLY

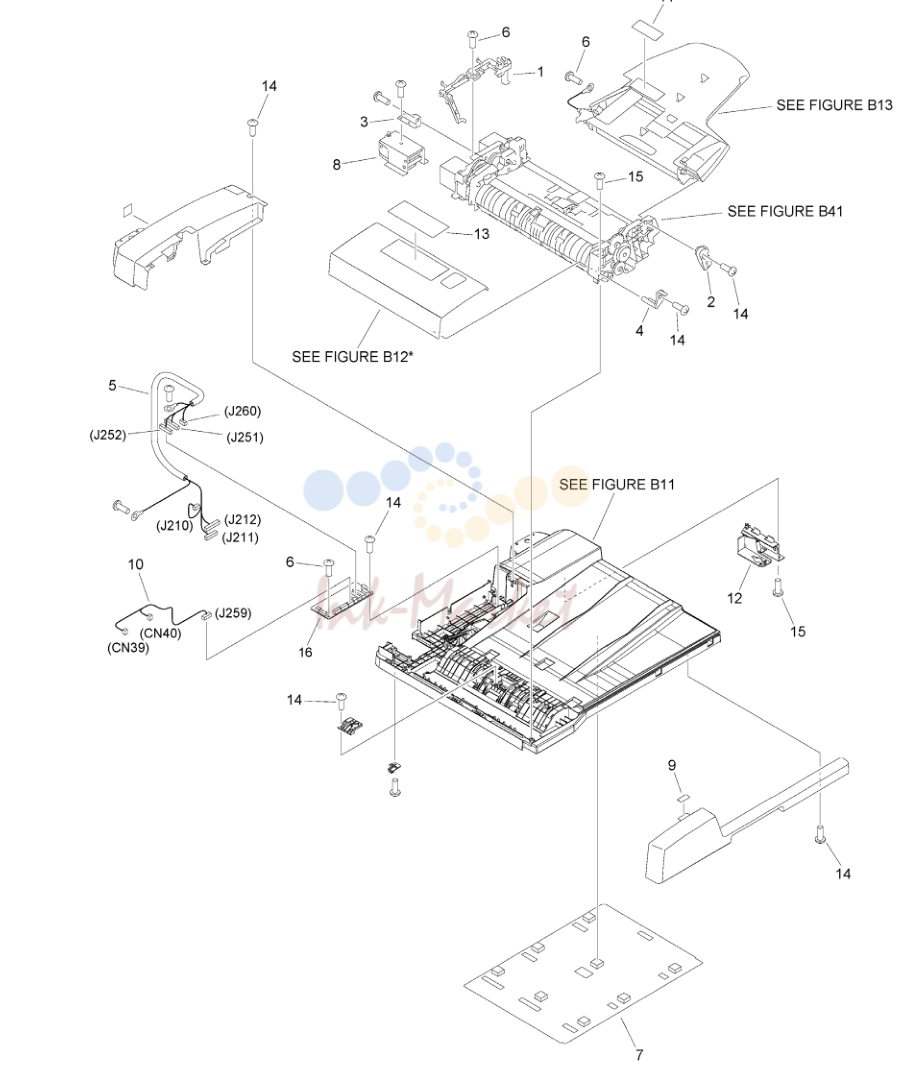

- 23. Figure B10 INTERNAL COMPONENTS (ADF model)

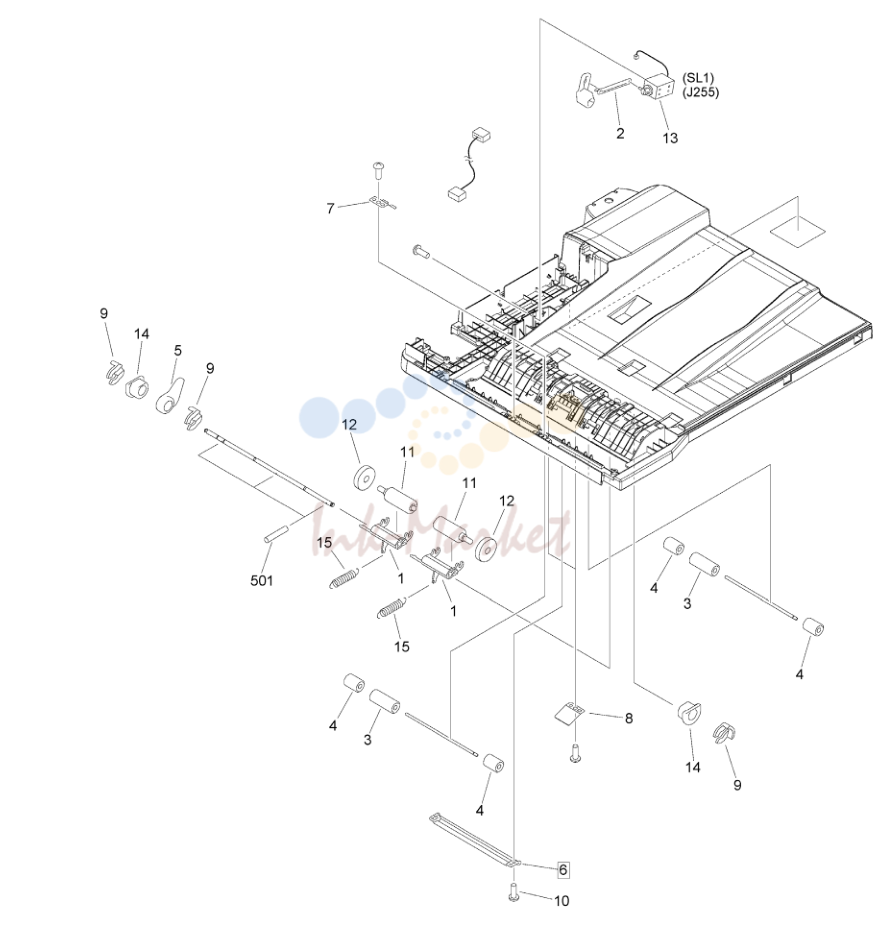

- 24. Figure B11 BASE ASSEMBLY (ADF model)

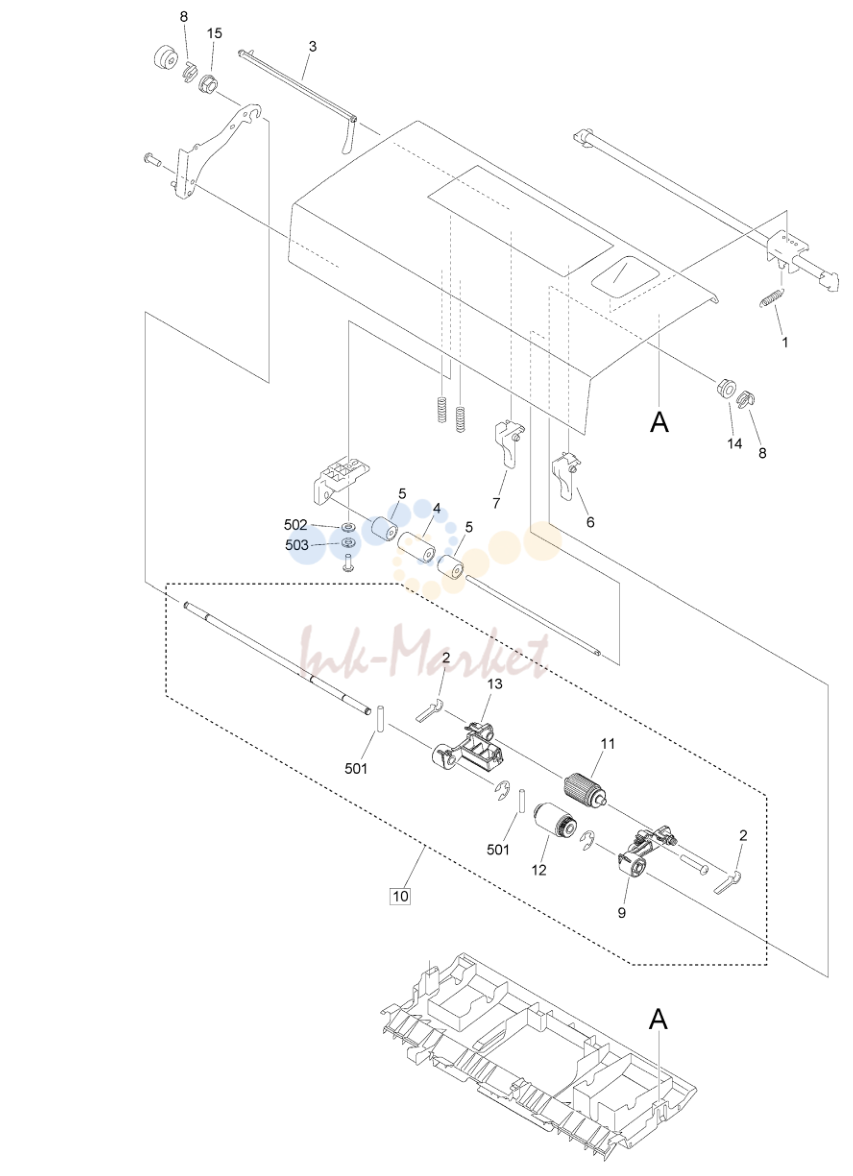

- 25. Figure B12A OPEN/CLOSE COVER ASSEMBLY (ADF model)

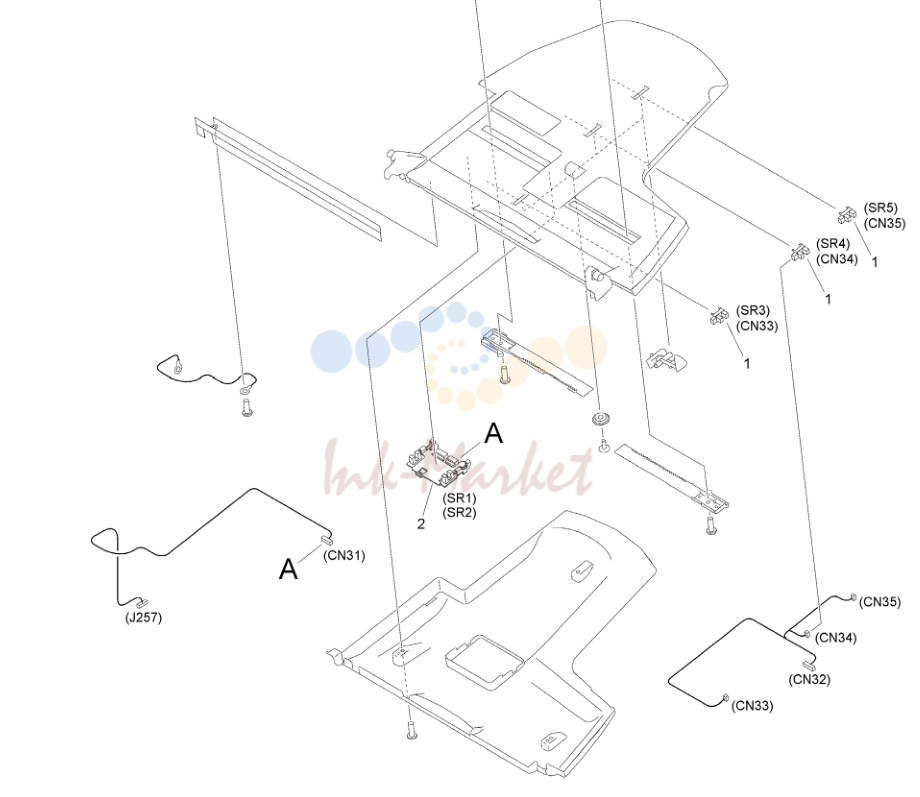

- 26. Figure B13 DOCUMENT TRAY ASSEMBLY (ADF model)
- 27. Figure D10 COPYBOARD COVER ASSEMBLY (COPYBOARD model)
- 28. Figure M20 DUPLEX FEEDER ASSEMBLY

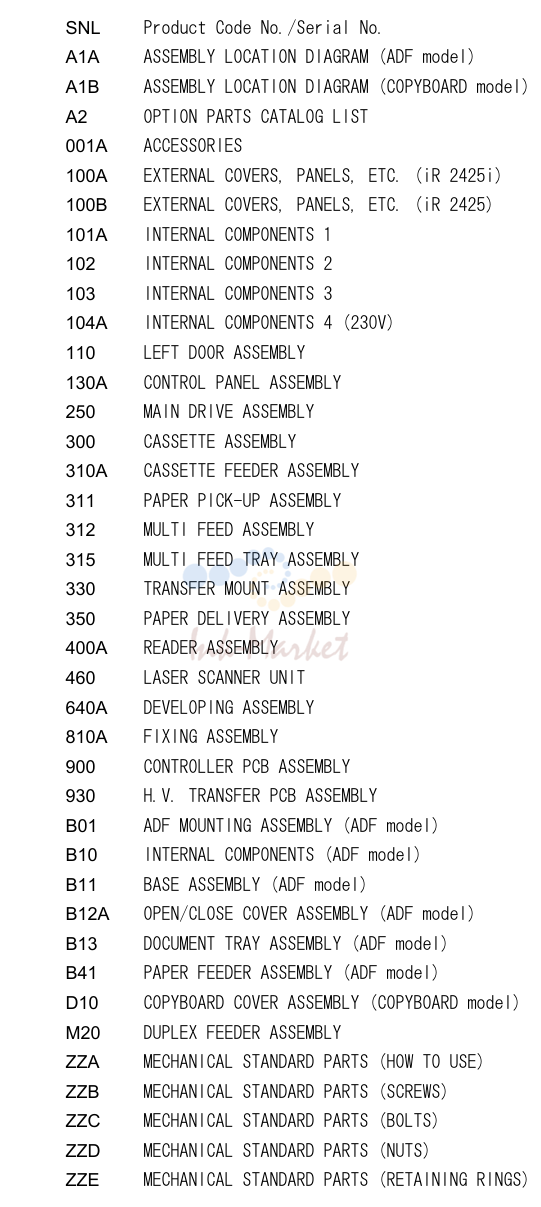

1. Index
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 102 | INTERNAL COMPONENTS | ||
| 103 | INTERNAL COMPONENTS | ||
| 110 | LEFT DOOR ASSEMBLY | ||
| 250 | MAIN DRIVE ASSEMBLY | ||
| 300 | CASSETTE ASSEMBLY | ||
| 311 | PAPER PICK-UP ASSEMBLY | ||
| 312 | MULTI FEED ASSEMBLY | ||
| 315 | MULTI FEED TRAY ASSEMBLY | ||
| 330 | TRANSFER MOUNT ASSEMBLY | ||
| 350 | PAPER DELIVERY ASSEMBLY | ||
| 460 | LASER SCANNER UNIT | ||
| 900 | CONTROLLER PCB ASSEMBLY | ||
| 930 | H.V. TRANSFER PCB ASSEMBLY |

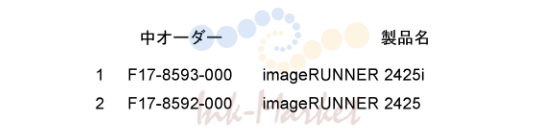

2. Figure SNL Product Code No./Serial No.
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FK4-7042-000 запросить цену → | 1 CD-ROM, SOFTWARE FOR UFR II | |
| 2 | FK4-7043-000 запросить цену → | 1 CD-ROM, SOFTWARE FOR PCL | |
| 3 | FM2-K835-000 запросить цену → | 1 CORD, POWER |

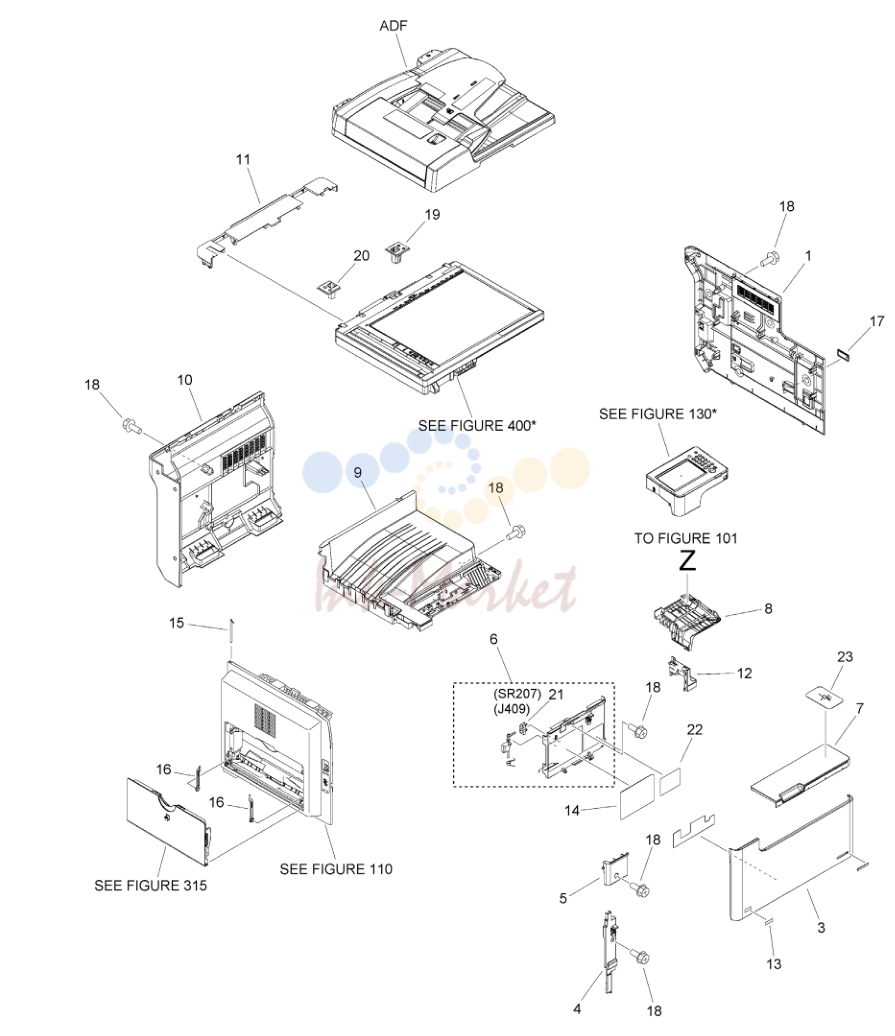

3. Figure 100A EXTERNAL COVERS, PANELS, ETC. (iR 2425i)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FM1-Y533-000 запросить цену → | 1 RIGHT COVER ASSEMBLY | |
| 3 | FM1-Y530-000 запросить цену → | 1 COVER, FRONT | |
| 4 | FM1-Y532-000 запросить цену → | 1 FRONT INNER LEFT COVER ASS’Y | |
| 5 | FE2-E230-000 запросить цену → | 1 COVER, FRONT INNER UPPER | |
| 6 | FM1-Y531-000 запросить цену → | 1 FRONT INNER RIGHT COVER ASS’Y | |
| 7 | FE2-E233-000 запросить цену → | 1 COVER, DELIVERY FRONT | |
| 8 | FE2-E257-000 запросить цену → | 1 COVER, CONTROL PANEL, LOWER | |
| 9 | FE2-E227-000 запросить цену → | 1 TRAY, PAPER DELIVERY | |
| 10 | FL4-1837-000 запросить цену → | 1 COVER, REAR | |
| 11 | FE2-E468-000 запросить цену → | 1 COVER, READER, REAR | |
| 12 | FE2-E228-000 запросить цену → | 1 COVER, TRAY SUB | |
| 13 | FE2-C551-000 запросить цену → | 1 LABEL, TONER | |
| 14 | FE2-H831-000 запросить цену → | 1 LABEL, TONER EXCHANGE US English | |
| 14 | FE2-H867-000 запросить цену → | 1 LABEL, TONER EXCHANGE UK English | |
| 15 | FL0-0688-000 запросить цену → | 1 PIN, HINGE | |
| 16 | FC6-4238-000 запросить цену → | 2 STOPPER, MULTI FEED | |
| 17 | FE3-9088-000 запросить цену → | 1 COVER, FAX CONNECTOR | |
| 18 | XA9-1386-000 запросить цену → | 15 SCREW,RS,M3X8 | |
| 19 | FM1-Z368-000 запросить цену → | 1 COVER, HINGE, RIGHT | |
| 20 | FM1-Z363-000 запросить цену → | 1 COVER, HINGE, LEFT | |
| 21 | WG8-5935-000 запросить цену → | 1 IC, PHOTO INTERRUPTER SR207 | |
| 22 | FE2-H835-000 запросить цену → | 1 LABEL, GENUINE TONER | |
| 23 | FL1-7547-010 запросить цену → | 1 SHEET, IC CARD READER SEE NOTE |

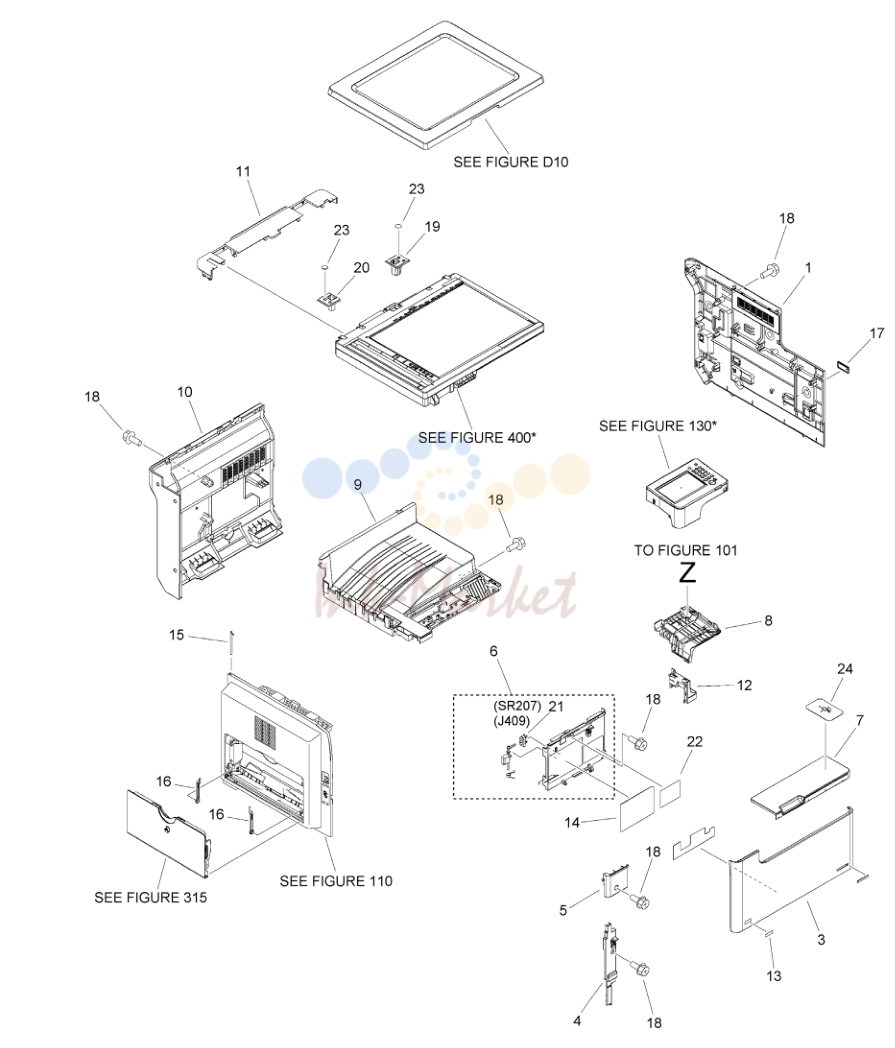

4. Figure 100B EXTERNAL COVERS, PANELS, ETC. (iR 2425)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FM1-Y533-000 запросить цену → | 1 RIGHT COVER ASSEMBLY | |
| 3 | FM1-Y530-000 запросить цену → | 1 COVER, FRONT | |
| 4 | FM1-Y532-000 запросить цену → | 1 FRONT INNER LEFT COVER ASS’Y | |
| 5 | FE2-E230-000 запросить цену → | 1 COVER, FRONT INNER UPPER | |
| 6 | FM1-Y531-000 запросить цену → | 1 FRONT INNER RIGHT COVER ASS’Y | |
| 7 | FE2-E233-000 запросить цену → | 1 COVER, DELIVERY FRONT | |
| 8 | FE2-E257-000 запросить цену → | 1 COVER, CONTROL PANEL, LOWER | |
| 9 | FE2-E227-000 запросить цену → | 1 TRAY, PAPER DELIVERY | |
| 10 | FL4-1837-000 запросить цену → | 1 COVER, REAR | |
| 11 | FE2-E468-000 запросить цену → | 1 COVER, READER, REAR | |
| 12 | FE2-E228-000 запросить цену → | 1 COVER, TRAY SUB | |
| 13 | FE2-C551-000 запросить цену → | 1 LABEL, TONER | |
| 14 | FE2-H831-000 запросить цену → | 1 LABEL, TONER EXCHANGE US English | |
| 14 | FE2-H867-000 запросить цену → | 1 LABEL, TONER EXCHANGE UK English | |
| 15 | FL0-0688-000 запросить цену → | 1 PIN, HINGE | |
| 16 | FC6-4238-000 запросить цену → | 2 STOPPER, MULTI FEED | |
| 17 | FE3-9088-000 запросить цену → | 1 COVER, FAX CONNECTOR | |
| 18 | XA9-1386-000 запросить цену → | 15 SCREW,RS,M3X8 | |
| 19 | FM1-Z368-000 запросить цену → | 1 COVER, HINGE, RIGHT | |
| 20 | FM1-Z363-000 запросить цену → | 1 COVER, HINGE, LEFT | |
| 21 | WG8-5935-000 запросить цену → | 1 IC, PHOTO INTERRUPTER SR207 | |
| 22 | FE2-H835-000 запросить цену → | 1 LABEL, GENUINE TONER | |
| 23 | FC6-5204-000 запросить цену → | 2 SHEET, HANDSET | |
| 24 | FL1-7547-010 запросить цену → | 1 SHEET, IC CARD READER SEE NOTE |

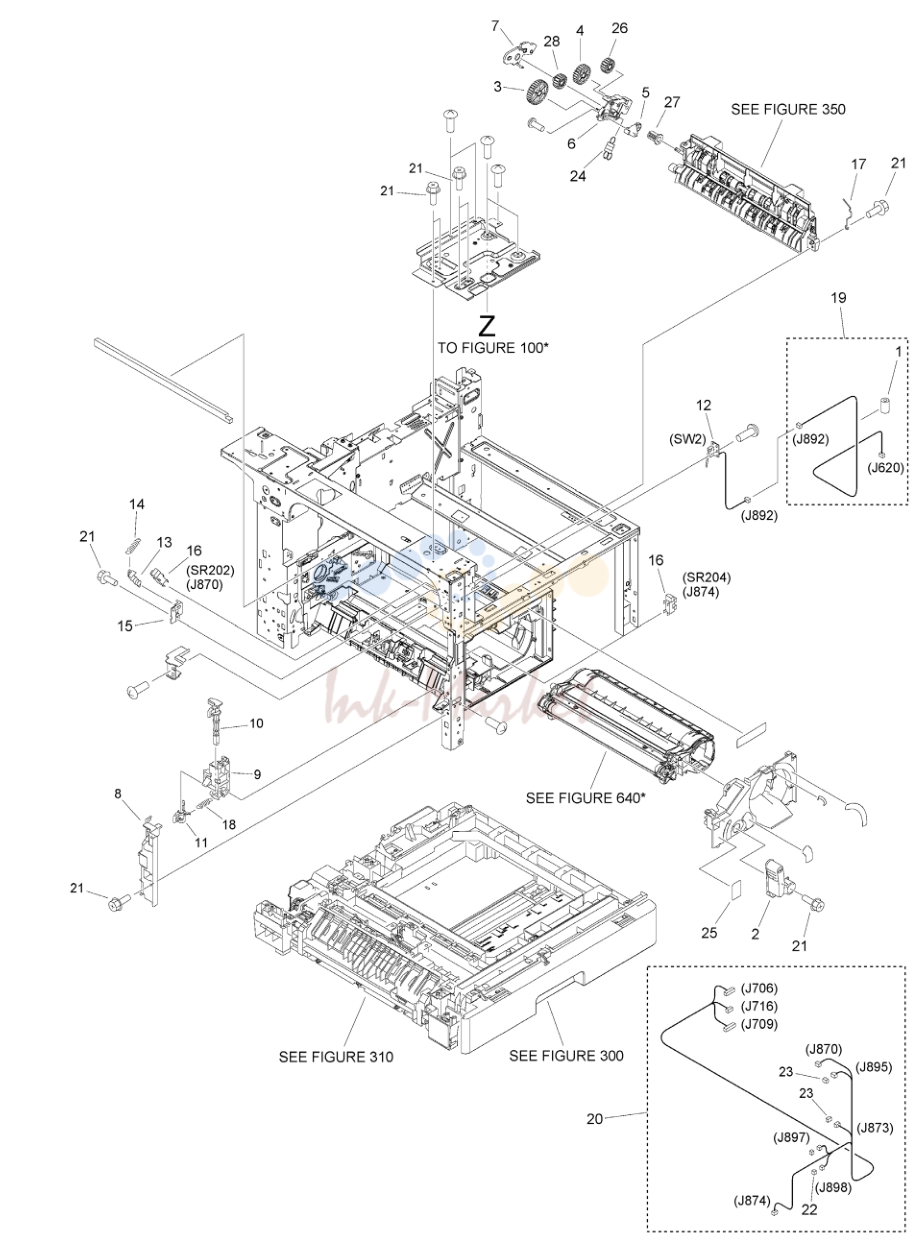

5. Figure 101A INTERNAL COMPONENTS 1
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | WE8-6823-000 запросить цену → | 1 CORE, FERRITE | |
| 2 | FC7-1757-020 запросить цену → | 1 LEVER, DEV, PRESSURE | |
| 3 | FE3-2757-000 запросить цену → | 1 GEAR, 31T | |
| 4 | FE3-2764-000 запросить цену → | 1 GEAR, 24T | |
| 5 | FE2-K420-000 запросить цену → | 1 HOLDER, PAPER DELIVERY | |
| 6 | FE2-K422-000 запросить цену → | 1 HOLDER, GEAR | |
| 7 | FE3-2769-000 запросить цену → | 1 COVER, HOLDER | |
| 8 | FE2-B837-010 запросить цену → | 1 COVER, HOOK | |
| 9 | FE3-3161-000 запросить цену → | 1 HOLDER, HOOK | |
| 10 | FE3-3162-000 запросить цену → | 1 HOOK, DOOR, UPPER | |
| 11 | FE3-3163-000 запросить цену → | 1 HOOK, DOOR, LOWER | |
| 12 | FM2-4020-000 запросить цену → | 1 DOOR SWITCH PCB ASS'Y SW2 | |
| 13 | FE3-3244-000 запросить цену → | 1 FLAG, SENSOR | |
| 14 | FE3-3245-000 запросить цену → | 1 SPRING, TENSION | |
| 15 | FE3-3246-000 запросить цену → | 1 GUIDE, FIXING POSITION, RIGHT | |
| 16 | WG8-5935-000 запросить цену → | 2 IC, PHOTO INTERRUPTER SR202, SR204 | |
| 17 | FE3-2875-000 запросить цену → | 1 SPRING, GROUNDING | |
| 18 | FU6-2194-000 запросить цену → | 1 SPRING, TENSION | |
| 19 | FM2-P922-000 запросить цену → | 1 CABLE, DOOR SWITCH | |
| 20 | FM1-C939-010 запросить цену → | 1 CABLE, PAPER EJECT SENSOR | |
| 21 | XA9-1386-000 запросить цену → | 15 SCREW,RS,M3X8 | |
| 22 | VS1-7177-002 запросить цену → | 1 CONNECTOR, SNAP TIGHT, BK | |
| 23 | VS1-7207-003 запросить цену → | 2 CONNECTOR, SNAP TIGHT, BK | |
| 24 | FE3-2758-000 запросить цену → | 1 SPRING, TENSION | |
| 25 | FE2-C147-000 запросить цену → | 1 LABEL, DRUM EXCHANGE CAUTION | |
| 26 | FE3-2754-000 запросить цену → | 1 GEAR, 17T | |
| 27 | FE3-2755-000 запросить цену → | 1 BUSHING | |
| 28 | FE3-2756-000 запросить цену → | 1 GEAR, 17T |

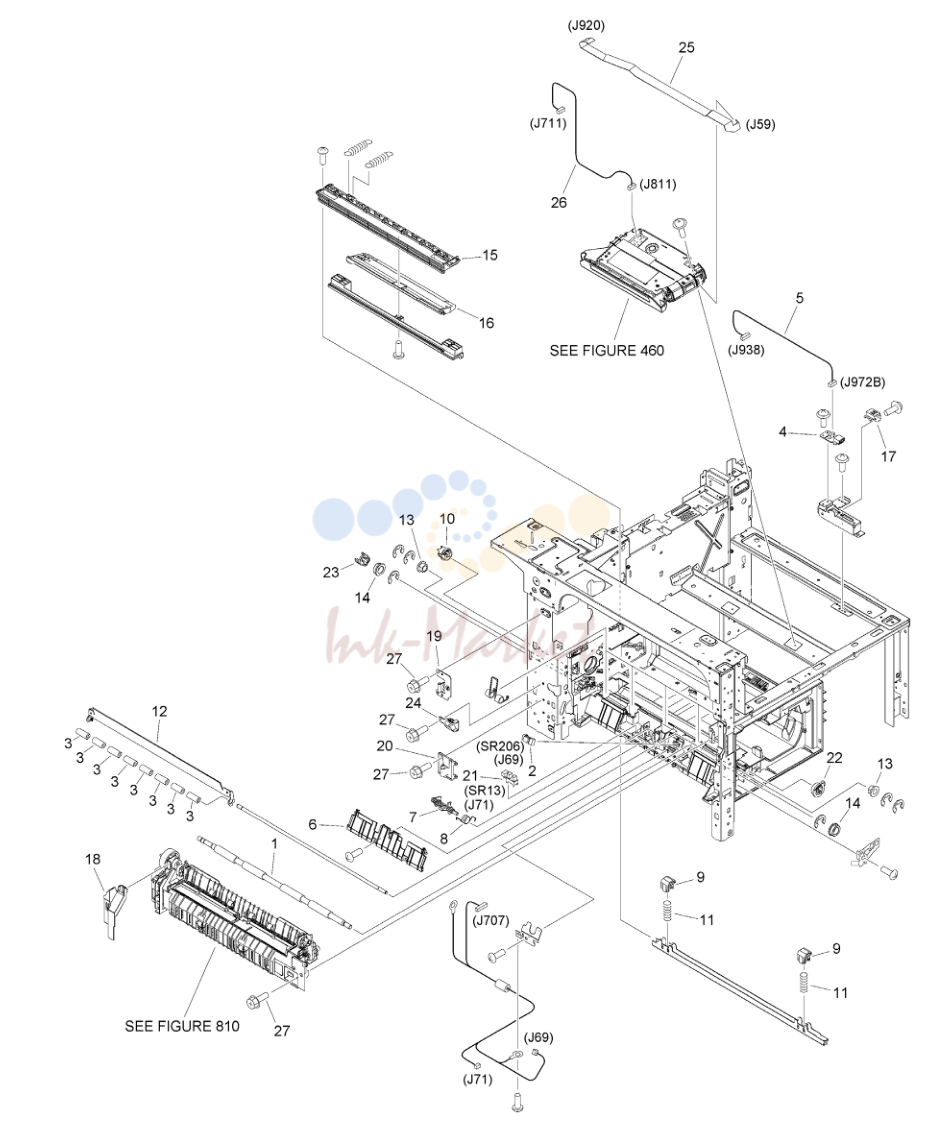

6. Figure 102 INTERNAL COMPONENTS 2
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 102 | NPN RF INTERNAL COMPONENTS | ||
| 1 | FE3-2941-000 запросить цену → | 1 ROLLER, REGISTRATION | |
| 2 | WG8-5927-000 запросить цену → | 1 IC, PHOTO INTERRUPTER SR206 | |
| 3 | FE3-2943-000 запросить цену → | 8 ROLLER, REGIST PRESSURE | |
| 4 | FM1-G976-000 запросить цену → | 1 PCB,USB | |
| 5 | FM2-P971-000 запросить цену → | 1 CABLE, USB CONNECTING | |
| 6 | FE2-E457-000 запросить цену → | 1 COVER, SENSOR | |
| 7 | FE3-2966-000 запросить цену → | 1 FLAG, SENSOR | |
| 8 | FC6-4308-000 запросить цену → | 1 SPRING, TORSION | |
| 9 | FC6-4135-000 запросить цену → | 2 CAM, PRESSURE, DEV. | |
| 10 | FE3-3096-000 запросить цену → | 1 BUSHING | |
| 11 | FU6-2146-000 запросить цену → | 2 SPRING, COMPRESSION | |
| 12 | FM1-B037-000 запросить цену → | 1 GUIDE UNIT, PRE-TRANS., UPPER | |
| 13 | FS1-1205-000 запросить цену → | 2 BUSHING | |
| 14 | XG9-0737-000 запросить цену → | 2 BUSHING | |
| 15 | FE3-3092-010 запросить цену → | 1 HOLDER, LASER SHUTTER, | |
| 16 | FE2-B784-000 запросить цену → | 1 SHUTTER, LASER | |
| 17 | FE2-H658-000 запросить цену → | 1 PLATE, USB GROUNDING | |
| 18 | FE3-3263-000 запросить цену → | 1 COVER, AC CABLE | |
| 19 | FE3-3157-000 запросить цену → | 1 PLATE, HINGE | |
| 20 | FE3-3159-000 запросить цену → | 1 HOLDER, HINGE | |
| 21 | WG8-5935-000 запросить цену → | 1 IC, PHOTO INTERRUPTER SR13 | |
| 22 | FE3-3095-000 запросить цену → | 1 BUSHING | |
| 23 | FE3-3041-000 запросить цену → | 1 COUPLING | |
| 24 | FE3-3164-000 запросить цену → | 1 BLOCK, POSITIONING, DOOR | |
| 25 | FK4-6654-000 запросить цену → | 1 CABLE, FLEXIBLE FLAT | |
| 26 | FM2-P926-000 запросить цену → | 1 CABLE, POLYGON MOTOR | |
| 27 | XA9-1386-000 запросить цену → | 7 SCREW,RS,M3X8 |

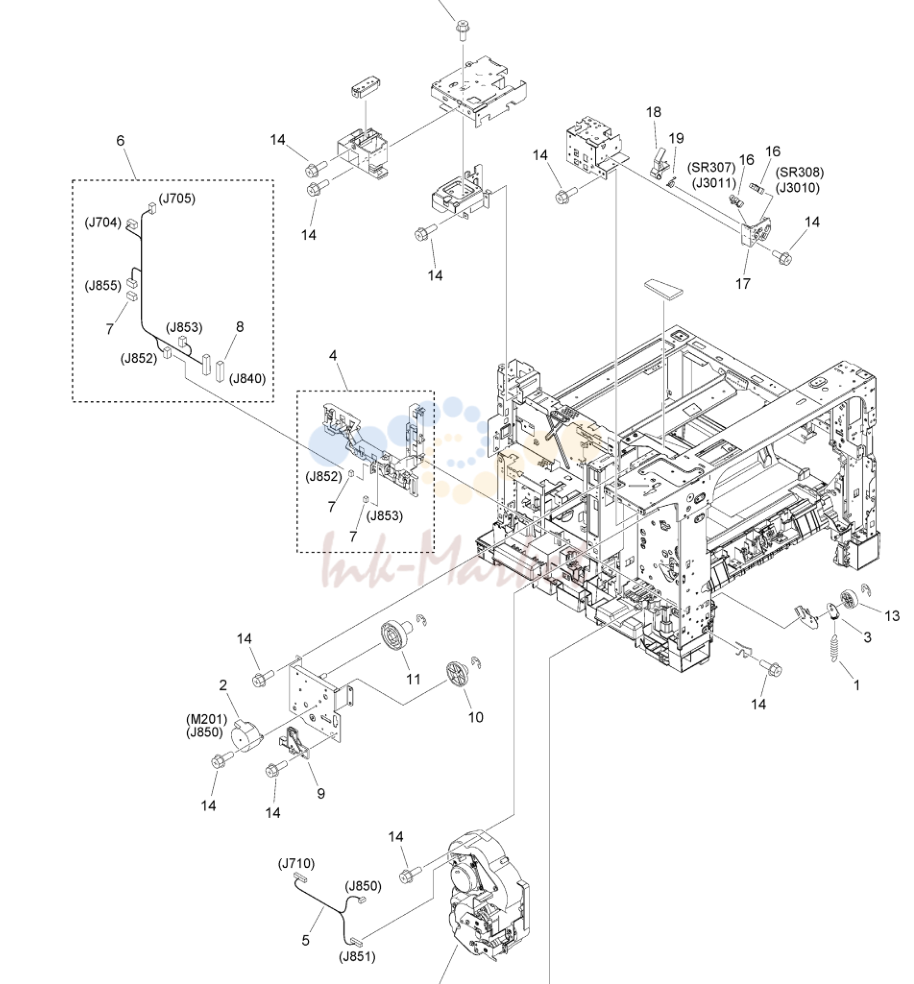

7. Figure 103 INTERNAL COMPONENTS 3
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 103 | NPN RF MACHINE REAR PLATE | ||
| 1 | FE3-3008-000 запросить цену → | 1 SPRING, TENSION | |
| 2 | FK4-0512-000 запросить цену → | 1 MOTOR, STEPPING M201 | |
| 3 | FE3-3047-000 запросить цену → | 1 STOPPER | |
| 4 | FM1-V219-000 запросить цену → | 1 GUIDE, CABLE | |
| 5 | FM2-H871-010 запросить цену → | 1 CABLE, MAIN/FIXING MOTOR | |
| 6 | FM2-P928-000 запросить цену → | 1 CABLE, DOOR, LEFT | |
| 7 | VS1-7177-002 запросить цену → | 3 CONNECTOR, SNAP TIGHT, BK | |
| 8 | VS1-7177-013 запросить цену → | 1 CONNECTOR, SNAP TIGHT | |
| 9 | FE3-3241-000 запросить цену → | 1 GUIDE, FIXING POSITION, LEFT | |
| 10 | FE3-3242-000 запросить цену → | 1 GEAR, 22T/80T | |
| 11 | FE2-B840-000 запросить цену → | 1 GEAR, 19T/91T | |
| 12 | FE3-3040-000 запросить цену → | 1 GEAR, 28T/46T | |
| 13 | FE3-3060-000 запросить цену → | 1 GEAR, 33T | |
| 14 | XA9-1386-000 запросить цену → | 15 SCREW,RS,M3X8 | |
| 15 | FE3-3039-000 запросить цену → | 1 GEAR, 45T | |
| 16 | WG8-5935-000 запросить цену → | 2 IC, PHOTO INTERRUPTER SR307, SR308 | |
| 17 | FE2-E474-000 запросить цену → | 1 HOLDER, SENSOR | |
| 18 | FE2-E475-000 запросить цену → | 1 LEVER, SENSOR | |
| 19 | FU2-3065-000 запросить цену → | 1 SPRING, SENSOR |

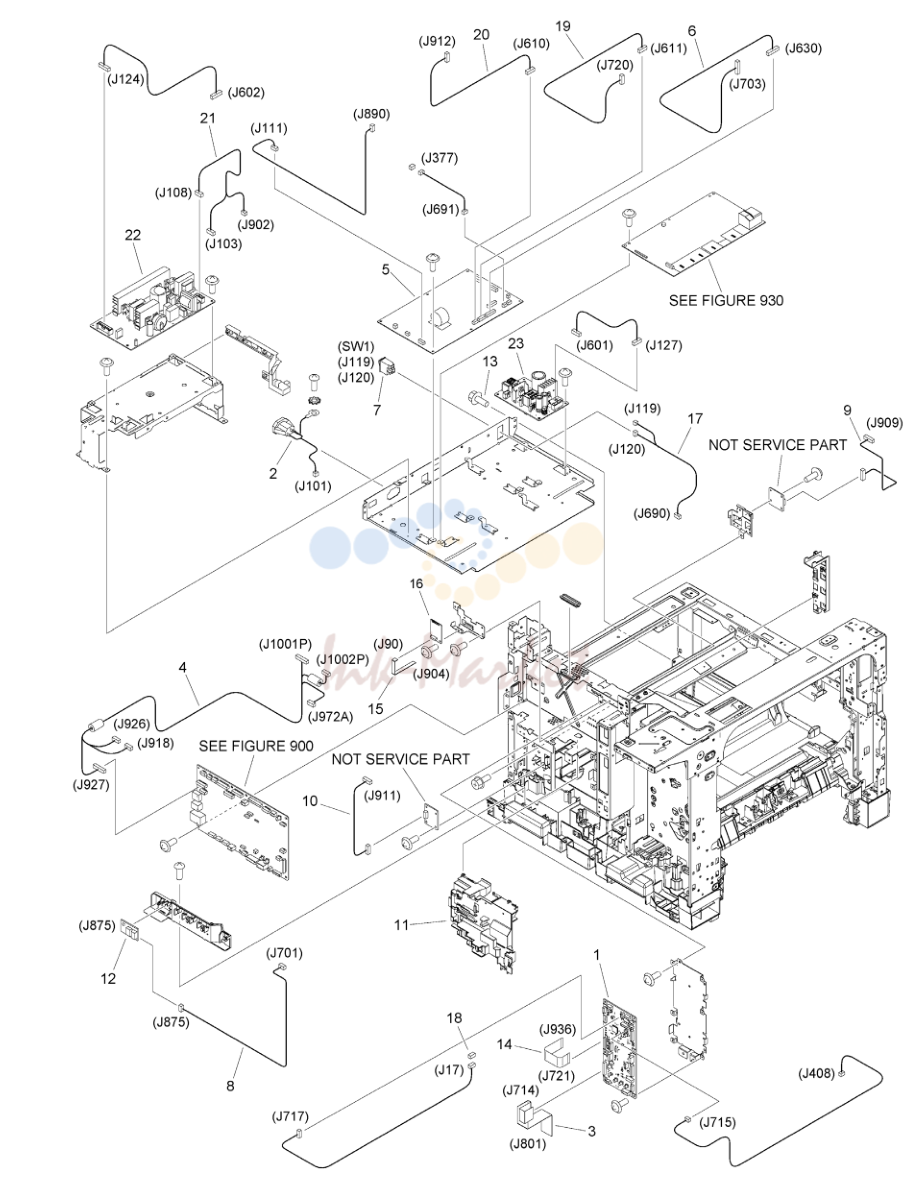

8. Figure 104A INTERNAL COMPONENTS 4 (230V)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FM2-P911-000 запросить цену → | 1 DC CONTROLLER PCB ASSEMBLY | |
| 2 | FM2-P923-000 запросить цену → | 1 CABLE, INLET | |
| 3 | FK4-6657-000 запросить цену → | 1 CABLE, FLEXIBLE FLAT | |
| 4 | FM2-P934-000 запросить цену → | 1 CABLE, OPARATION PANEL | |
| 5 | FM2-Q834-000 запросить цену → | 1 AC DRIVER PCB ASS'Y | |
| 6 | FM2-P917-000 запросить цену → | 1 CABLE, AC | |
| 7 | FK3-2835-000 запросить цену → | 1 SWITCH, MAIN SW1 | |
| 8 | FM2-P975-000 запросить цену → | 1 CABLE, ENVIRONMENT SENSOR | |
| 9 | FM2-P970-000 запросить цену → | 1 CABLE, SOFT-ID PCB | |
| 10 | FM2-P968-000 запросить цену → | 1 CABLE, COUNTER PCB | |
| 11 | FE2-E444-000 запросить цену → | 1 GUIDE, CABLE | |
| 12 | WP2-5316-000 запросить цену → | 1 SENSOR UNIT, HUMIDITY HU1 | |
| 13 | XA9-1386-000 запросить цену → | 15 SCREW,RS,M3X8 | |
| 14 | FK4-6652-000 запросить цену → | 1 CABLE, FLEXIBLE FLAT | |
| 15 | FK4-6661-000 запросить цену → | 1 CABLE, FLEXIBLE FLAT | |
| 16 | QM7-4472-000 запросить цену → | 1 WIRELESS LAN BOARD ASS'Y | |
| 17 | FM2-P921-000 запросить цену → | 1 CABLE, MAIN SWICH | |
| 18 | VS1-7207-004 запросить цену → | 1 CONNECTOR, SNAP TIGHT, BK | |
| 19 | FM2-P918-000 запросить цену → | 1 CABLE, AC DRIVE | |
| 20 | FM2-P920-000 запросить цену → | 1 CABLE, AC DRIVE | |
| 21 | FM2-P919-000 запросить цену → | 1 CABLE, RELAY POWER SUPPLY | |
| 22 | FK2-6318-010 запросить цену → | 1 24V POWER SUPPLY PCB ASSEMBLY | |
| 23 | FK3-3273-000 запросить цену → | 1 ALL NIGHT POWER SUPPLY PCB |
9. Figure 110 LEFT DOOR ASSEMBLY
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 110 | NPN RF LEFT DOOR ASSEMBLY | ||
| 1 | FC6-4377-000 запросить цену → | 1 GUIDE, FEED | |
| 2 | FE3-2813-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 3 | FE3-2814-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 4 | FE3-2828-000 запросить цену → | 1 GUIDE, DUPLEXING, LOWER | |
| 5 | FE8-1411-000 запросить цену → | 1 BUTTON, LEFT DOOR | |
| 6 | FE3-2837-000 запросить цену → | 2 SPRING, TORSION | |
| 7 | FL1-6328-000 запросить цену → | 1 DOOR, LEFT | |
| 8 | FM1-C934-010 запросить цену → | 1 CABLE, LEFT DOOR | |
| 9 | VS1-7177-003 запросить цену → | 1 CONNECTOR, SNAP TIGHT, BK | |
| 10 | FE2-B838-000 запросить цену → | 1 DUCT, FAN | |
| 11 | FE3-3166-000 запросить цену → | 1 DUCT, FAN | |
| 12 | FL1-1717-000 запросить цену → | 1 FAN FM1 | |
| 13 | FU6-2160-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 14 | FC6-6758-000 запросить цену → | 2 BUSHING | |
| 15 | FE3-2829-000 запросить цену → | 1 GEAR, 19T | |
| 16 | FE3-2830-000 запросить цену → | 2 GEAR, 19T | |
| 17 | FE3-2831-000 запросить цену → | 1 GEAR, 23T | |
| 18 | FE3-2836-000 запросить цену → | 1 COVER, GEAR | |
| 19 | FE2-B779-000 запросить цену → | 1 MOUNT, FEEDER | |
| 20 | FL0-0701-000 запросить цену → | 1 ROLLER, DUPLEXING PAPER FEED | |
| 21 | FE2-B863-000 запросить цену → | 2 COLLAR, FIXING DELIVERY | |
| 22 | FM2-P929-000 запросить цену → | 1 CABLE, DUPLEXING | |
| 23 | VS1-8412-011 запросить цену → | 1 CONNECTOR, SNAP TIGHT, BL |
10. Figure 130A CONTROL PANEL ASSEMBLY
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FE2-H645-000 запросить цену → | 1 PLATE, GROUNDING | |
| 2 | FL4-2362-000 запросить цену → | 1 COVER, CONTROL PANEL, MD. | |
| 3 | FE2-E258-000 запросить цену → | 1 GUIDE LIGHT | |
| 4 | FM2-J922-000 запросить цену → | 1 KEY TOP PCB ASSEMBLY | |
| 5 | FM1-Z468-000 запросить цену → | 1 LCD UNIT | |
| 6 | FM2-P972-000 запросить цену → | 1 CONTROL PANEL MAIN PCB ASS'Y | |
| 7 | FE2-H648-000 запросить цену → | 1 KEY TOP, VOLUME | |
| 8 | FL4-2364-000 запросить цену → | 1 KEY TOP, STOP | |
| 9 | FL4-2367-000 запросить цену → | 1 KEY TOP, ENEGY SAVER | |
| 10 | FL4-2365-000 запросить цену → | 1 KEY TOP, NUMBERS | |
| 11 | FL4-2366-000 запросить цену → | 1 KEY TOP, RESET | |
| 12 | FM1-G976-000 запросить цену → | 1 PCB,USB | |
| 13 | FL4-2363-000 запросить цену → | 1 KEY TOP, START | |
| 14 | FE2-E255-000 запросить цену → | 1 COVER, CONTROL PANEL SUB | |
| 15 | FE2-H658-000 запросить цену → | 1 PLATE, USB GROUNDING |
11. Figure 250 MAIN DRIVE ASSEMBLY
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 250 | FM2-A182-000 запросить цену → | 1 MAIN DRIVE ASSEMBLY | |
| 1 | FE3-3002-000 запросить цену → | 1 GEAR, 17T | |
| 2 | FE3-3003-000 запросить цену → | 1 BUSHING | |
| 3 | XA9-1386-000 запросить цену → | 4 SCREW,RS,M3X8 | |
| 4 | FE3-3010-000 запросить цену → | 1 GEAR, 57T/113T | |
| 5 | FE3-3011-000 запросить цену → | 1 GEAR, 107T | |
| 6 | FE3-3012-000 запросить цену → | 1 GEAR, 59T | |
| 7 | FE3-3013-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 8 | FE3-3014-000 запросить цену → | 1 GEAR, 53T/103T | |
| 9 | FE3-3015-000 запросить цену → | 1 GEAR, 101T | |
| 10 | FE3-3016-000 запросить цену → | 1 GEAR, 29T | |
| 11 | FE3-3017-000 запросить цену → | 1 GEAR, 48T/59T | |
| 12 | FE2-B835-000 запросить цену → | 1 GEAR, 23T/42T | |
| 13 | FE3-3074-000 запросить цену → | 1 SPRING, TENSION | |
| 14 | FE3-3020-000 запросить цену → | 1 GEAR, 67T | |
| 15 | FK4-0529-000 запросить цену → | 2 CLUTCH, ELECTROMAGNETIC CL202, CL203 | |
| 16 | FM1-B328-000 запросить цену → | 1 MOTOR UNIT, DC M202 | |
| 17 | FE3-3027-000 запросить цену → | 2 COUPLING | |
| 18 | FE3-3031-000 запросить цену → | 1 BUSHING | |
| 19 | FS1-1205-000 запросить цену → | 2 BUSHING | |
| 20 | FE3-3045-000 запросить цену → | 2 BUSHING | |
| 21 | FU6-0788-000 запросить цену → | 1 GEAR, 161T | |
| 22 | RB2-1850-000 запросить цену → | 1 PIN | |
| 23 | FE3-3059-000 запросить цену → | 2 SPRING, COMPRESSION | |
| 24 | FE3-3061-000 запросить цену → | 1 LEVER, RELEASE | |
| 25 | FE3-3062-000 запросить цену → | 1 COUPLING | |
| 501 | XD1-1106-229 запросить цену → | 1 WASHER,COP |
12. Figure 300 CASSETTE ASSEMBLY
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 300 | FM1-Y536-000 запросить цену → | 1 CASSETTE ASSEMBLY SEE NOTE | |
| 1 | FE2-H837-000 запросить цену → | 1 LABEL, PAPER SET SEE NOTE | |
| 2 | FE2-B854-000 запросить цену → | 1 BLOCK, LIFTER PLATE RETAINING | |
| 3 | FE2-B862-000 запросить цену → | 1 PINION, 18T | |
| 4 | FE2-E240-000 запросить цену → | 1 COVER, CASSETTE, FRONT | |
| 5 | FL1-6331-000 запросить цену → | 1 PLATE, BACK END LIMIT | |
| 6 | FU7-2988-000 запросить цену → | 2 SPRING, COMPRESSION | |
| 7 | FM1-V266-000 запросить цену → | 1 SIDE END PLATE ASSEMBLY, FRONT | |
| 8 | FE2-B857-000 запросить цену → | 2 BLOCK, PAPER RETAINING | |
| 9 | FM1-V267-000 запросить цену → | 1 CASSETTE HOLDER ASSEMBLY | |
| 10 | FE2-B856-000 запросить цену → | 1 CAP, CASSETTE HOLDER SPRING | |
| 11 | FL3-1447-000 запросить цену → | 1 MOUNT, CASSETTE PAD [DP] | |
| 12 | FU7-2989-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 13 | FU7-2987-000 запросить цену → | 1 SPRING, COMPRESSION |
13. Figure 310A CASSETTE FEEDER ASSEMBLY
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FC6-4326-000 запросить цену → | 2 LOCK, VERTICAL PASS | |
| 2 | FE3-2917-000 запросить цену → | 1 BLOCK, POSITIONING | |
| 3 | VS1-7207-003 запросить цену → | 1 CONNECTOR, SNAP TIGHT, BK | |
| 4 | FE2-K414-000 запросить цену → | 1 GUIDE, CASSETTE, LEFT | |
| 5 | FE2-B830-000 запросить цену → | 1 COVER, CASSETTE INNER, LEFT | |
| 6 | FE2-B834-000 запросить цену → | 1 RAIL, CASSETTE, LEFT | |
| 7 | FM2-P976-000 запросить цену → | 1 CABLE, CASSETTE LARGE SENSOR | |
| 8 | FE2-H839-000 запросить цену → | 1 LABEL, JAM CLEARING | |
| 9 | FU6-2174-000 запросить цену → | 2 SPRING, TENSION | |
| 10 | FE2-B841-000 запросить цену → | 1 RAIL, BASE PLATE | |
| 11 | FE2-C555-000 запросить цену → | 1 LABEL, COVER | |
| 12 | FE3-2930-000 запросить цену → | 2 ROLLER | |
| 13 | FE2-B782-000 запросить цену → | 1 COVER, CASSETTE, LEFT | |
| 14 | FE3-2950-000 запросить цену → | 1 SPRING, TORSION |
14. Figure 311 PAPER PICK-UP ASSEMBLY
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 311 | FM2-A181-000 запросить цену → | 1 PAPER PICK-UP ASSEMBLY | |
| 1 | FC5-4425-000 запросить цену → | 1 CLIP | |
| 2 | FE2-B848-000 запросить цену → | 1 BUSHING | |
| 3 | FE2-B849-000 запросить цену → | 1 CAM,CASSETTE PAPER PICK-UP,RR. | |
| 4 | FE2-B850-000 запросить цену → | 4 ROLLER, PAPER PICK-UP | |
| 5 | FE2-B851-000 запросить цену → | 1 CAM, CST. PAPER PICK-UP, FRONT | |
| 6 | FE2-B852-000 запросить цену → | 1 BUSHING | |
| 7 | FE2-B853-000 запросить цену → | 1 FLANGE, PICK-UP ROLLER, FRONT | |
| 8 | FE2-B858-000 запросить цену → | 1 BUSHING | |
| 9 | FE2-B859-000 запросить цену → | 1 LEVER, CASSETTE DETECT MOVING | |
| 10 | FE2-B860-000 запросить цену → | 1 FLANGE, PICK-UP ROLLER, REAR | |
| 11 | FE2-B861-000 запросить цену → | 1 ROLLER, PLATE RETAINER, MIDDLE | |
| 12 | FE3-2923-000 запросить цену → | 1 BUSHING | |
| 13 | FE8-3878-000 запросить цену → | 1 SHAFT, TRANSMISSION | |
| 14 | FE2-B864-000 запросить цену → | 1 HOOK, INTERMITTENT GEAR | |
| 15 | FE3-2926-000 запросить цену → | 1 FLAG, SENSOR | |
| 16 | FE3-2964-000 запросить цену → | 1 BUSHING | |
| 17 | FE3-2967-000 запросить цену → | 1 BUSHING | |
| 18 | FE3-2980-000 запросить цену → | 1 COVER, SOLENOID | |
| 19 | FE3-3024-010 запросить цену → | 1 GEAR, 36T | |
| 20 | FE3-3025-010 запросить цену → | 1 GEAR, 36T | |
| 21 | FE3-3042-000 запросить цену → | 1 COUPLING | |
| 22 | FK2-9196-010 запросить цену → | 1 SOLENOID SL202 | |
| 23 | FL0-0695-000 запросить цену → | 1 ROLLER, EXTRACTION | |
| 24 | FL4-4740-000 запросить цену → | 1 ROLLER, PAPER PICK-UP [DP] | |
| 25 | WG8-5935-000 запросить цену → | 1 IC, PHOTO INTERRUPTER SR205 | |
| 26 | VS1-7177-003 запросить цену → | 1 CONNECTOR, SNAP TIGHT, BK | |
| 27 | FS1-1205-000 запросить цену → | 1 BUSHING | |
| 28 | FU6-2406-000 запросить цену → | 1 SPRING, TENSION | |
| 29 | FU7-2923-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 30 | FU7-2982-000 запросить цену → | 1 SPRING, TENSION |
15. Figure 312 MULTI FEED ASSEMBLY
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 312 | NPN RF MULTI FEED ASSEMBLY | ||
| 1 | FC6-4209-020 запросить цену → | 1 FLAG, SENSOR | |
| 2 | XD9-0395-000 запросить цену → | 1 RING, E | |
| 3 | FE2-B794-000 запросить цену → | 1 GUIDE, MULTI FEED | |
| 4 | FC6-4224-000 запросить цену → | 1 SUPPORT, CAM, LIFTING | |
| 5 | FC6-4227-020 запросить цену → | 1 ARM, MULTI FEED | |
| 6 | FC6-4231-000 запросить цену → | 1 PLATE, GROUNDING | |
| 7 | FC6-4234-000 запросить цену → | 1 ARM, PAD, SEPARATION | |
| 8 | FC6-4239-000 запросить цену → | 1 HOLDER, SENSOR | |
| 9 | FC8-0165-000 запросить цену → | 1 GEAR, 39T | |
| 10 | FC8-0166-000 запросить цену → | 1 GEAR, 39T | |
| 11 | FC8-0167-010 запросить цену → | 1 STOPPER, SWING PLATE | |
| 12 | FC8-0168-000 запросить цену → | 1 CAM, PLATE, MIDDLE | |
| 13 | FK2-1070-000 запросить цену → | 1 CLUTCH, ELECTROMAGNETIC CL201 | |
| 14 | FK2-1072-000 запросить цену → | 1 SOLENOID SL201 | |
| 15 | FL1-0309-010 запросить цену → | 1 LIFTING PLATE ASSEMBLY | |
| 16 | FL1-6847-000 запросить цену → | 1 SHEET, SEPARATION | |
| 17 | FL2-3201-010 запросить цену → | 1 SEPARATION PAD ASS'Y [DP] | |
| 18 | FL2-3202-000 запросить цену → | 1 ROLLER, PICK-UP [DP] | |
| 19 | FM2-4421-010 запросить цену → | 1 HARNESS, SENSOR, PAPER | |
| 20 | FU5-1527-000 запросить цену → | 2 BUSHING, ROLLER, PICK-UP | |
| 21 | FU5-1528-000 запросить цену → | 1 BUSHING, SHAFT, PICK-UP | |
| 22 | FU5-1529-000 запросить цену → | 1 BUSHING, SHAFT, CAM (F) | |
| 23 | FU5-1530-000 запросить цену → | 1 BUSHING, SHAFT, CAM (R) | |
| 24 | FU6-0814-000 запросить цену → | 1 GEAR, 25T | |
| 25 | FU6-2180-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 26 | FU6-2182-000 запросить цену → | 1 SPRING, TORSION | |
| 27 | FU7-2221-000 запросить цену → | 2 SPRING, COMPRESSION | |
| 28 | FU7-2222-000 запросить цену → | 1 SPRING, TORSION | |
| 29 | VS1-7177-002 запросить цену → | 1 CONNECTOR, SNAP TIGHT, BK | |
| 30 | VS1-7177-003 запросить цену → | 1 CONNECTOR, SNAP TIGHT, BK | |
| 31 | VS1-7177-004 запросить цену → | 1 CONNECTOR, SNAP TIGHT, BK | |
| 32 | WG8-5935-000 запросить цену → | 1 IC, PHOTO INTERRUPTER SR210 |
16. Figure 315 MULTI FEED TRAY ASSEMBLY
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 315 | FM1-L670-000 запросить цену → | 1 MULTI FEED TRAY ASSEMBLY SEE NOTE | |
| 1 | FE8-1422-000 запросить цену → | 1 PLATE, LIMIT, FRONT | |
| 2 | FC6-4220-000 запросить цену → | 1 GEAR, PINION | |
| 3 | FE2-H429-000 запросить цену → | 1 LABEL, MULTI PAPER SET SEE NOTE |
17. Figure 330 TRANSFER MOUNT ASSEMBLY
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 330 | FM1-Y527-000 запросить цену → | 1 TRANSFER MOUNT ASSEMBLY | |
| 1 | FE2-E489-000 запросить цену → | 1 HOLDER, TRANSFER ROLLER | |
| 2 | FE3-2816-000 запросить цену → | 1 FLAG, SENSOR | |
| 3 | FE3-2817-000 запросить цену → | 1 BUSHING | |
| 4 | FE3-2818-000 запросить цену → | 1 BUSHING | |
| 5 | FE3-2843-000 запросить цену → | 1 SPRING, GROUNDING | |
| 6 | FE3-2844-000 запросить цену → | 1 SPRING, CONTACT | |
| 7 | FE3-2845-000 запросить цену → | 1 ELIMINATOR, STATIC CHARGE | |
| 8 | FE3-2846-000 запросить цену → | 1 SPRING, CONTACT | |
| 9 | FE3-2866-000 запросить цену → | 1 ROLLER, TRANSFER [DP] | |
| 10 | FE3-2879-000 запросить цену → | 1 ROLLER | |
| 11 | FU6-0773-000 запросить цену → | 1 GEAR, 30T | |
| 12 | WG8-5935-000 запросить цену → | 1 IC, PHOTO INTERRUPTER SR211 | |
| 13 | FL1-7725-000 запросить цену → | 1 GUIDE, PRE-TRANSFER, LOWER | |
| 14 | FL0-0734-000 запросить цену → | 4 SHEET | |
| 15 | FL0-2039-000 запросить цену → | 3 SHEET |
18. Figure 350 PAPER DELIVERY ASSEMBLY
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 350 | FM1-W369-010 запросить цену → | 1 PAPER DELIVERY ASSEMBLY | |
| 1 | FE3-2872-000 запросить цену → | 4 ROLLER | |
| 2 | FS5-1805-000 запросить цену → | 2 BUSHING | |
| 3 | FE3-2762-000 запросить цену → | 4 SPRING, TORSION | |
| 4 | FE3-2874-000 запросить цену → | 4 SPRING, COMPRESSION | |
| 5 | FE3-2878-000 запросить цену → | 1 ROLLER, DELIVERY | |
| 6 | WG8-5935-000 запросить цену → | 2 IC, PHOTO INTERRUPTER SR203, SR212 | |
| 7 | FE8-1287-000 запросить цену → | 1 GUIDE, DELIVERY | |
| 8 | FE8-1415-000 запросить цену → | 2 PLATE, SUPPORT |
19. Figure 400A READER ASSEMBLY
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FM1-Z425-000 запросить цену → | 1 COPYBOARD GLASS UNIT | |
| 2 | FE3-3560-000 запросить цену → | 1 BELT, TIMING | |
| 3 | FM1-X478-000 запросить цену → | 1 DOCUMENT SENSOR UNIT | |
| 4 | FM2-P933-000 запросить цену → | 1 CABLE, HOME POSITION SENSOR | |
| 5 | FK4-0571-000 запросить цену → | 2 IC,PHOTO SENSOR, DOCUMENT SIZE SR302-B, SR303-B | |
| 6 | FE3-3696-010 запросить цену → | 2 SPRING, COMPRESSION | |
| 7 | FM1-B473-000 запросить цену → | 1 CONTACT IMAGE SENSOR UNIT CIS | |
| 8 | FM2-A188-000 запросить цену → | 1 CIS HOLDER UNIT | |
| 9 | FE3-3561-000 запросить цену → | 1 GEAR, 90T/PULLEY, 32T | |
| 10 | FE3-3562-000 запросить цену → | 1 GEAR, 27T/60T | |
| 11 | FM2-B293-000 запросить цену → | 1 READER FLAT CABLE SET | |
| 12 | FK4-0830-000 запросить цену → | 1 MOTOR, STEPPING M301 | |
| 13 | FM1-D020-000 запросить цену → | 1 FERRITE CORE UNIT | |
| 14 | WG8-5935-000 запросить цену → | 1 IC, PHOTO INTERRUPTER SR306 | |
| 15 | FL0-0854-000 запросить цену → | 2 SHEET, PLATEN STOPPER |
20. Figure 460 LASER SCANNER UNIT
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FB6-6896-000 запросить цену → | 1 CAP, DEVELOPPING | |
| 2 | FL1-4006-000 запросить цену → | 1 BUSHING, SLEEVE, FRONT | |
| 3 | FL1-4005-000 запросить цену → | 1 BUSHING, SLEEVE, REAR | |
| 4 | FC6-4166-000 запросить цену → | 1 ROD, STEERING | |
| 5 | FC6-4168-000 запросить цену → | 1 GUIDE, POSITIONING, MAGNET | |
| 6 | FC6-4169-000 запросить цену → | 1 COUPLER | |
| 7 | FC6-4170-000 запросить цену → | 1 PLATE, TERMINAL, SLEEVE | |
| 8 | FC6-4173-000 запросить цену → | 1 RING, TONER SCATTER PREVENTION | |
| 9 | FU6-0765-000 запросить цену → | 1 GEAR, 32T | |
| 10 | FE3-3312-000 запросить цену → | 2 ROLLER | |
| 11 | FL2-3193-000 запросить цену → | 1 GEAR ASSEMBLY | |
| 12 | FL2-3197-000 запросить цену → | 1 SHUTTER ASSEMBLY | |
| 13 | FL2-3199-000 запросить цену → | 1 HOLDER, GEAR | |
| 14 | FC6-4163-000 запросить цену → | 1 PLATE, DETECTION | |
| 15 | FC6-4202-000 запросить цену → | 1 PLATE, TERMINAL | |
| 16 | FL1-6325-000 запросить цену → | 1 ROD, STEERING | |
| 17 | FM1-B028-000 запросить цену → | 1 DEVELOPING SLEEVE UNIT | |
| 18 | FL0-6467-000 запросить цену → | 1 DEVELOPING BLADE UNIT | |
| 19 | FC6-4176-000 запросить цену → | 1 PAD, SIDE, FRONT | |
| 20 | FC6-4177-000 запросить цену → | 1 PAD, SIDE, REAR | |
| 21 | FM2-3287-000 запросить цену → | 1 LID, DEVELOPING | |
| 22 | FU6-0761-000 запросить цену → | 1 GEAR, 41T | |
| 23 | FU6-0762-000 запросить цену → | 1 GEAR, 31T | |
| 24 | FU6-0763-000 запросить цену → | 1 GEAR, 70T | |
| 25 | FU6-0764-000 запросить цену → | 1 GEAR, 31T/19T |
21. Figure 810A FIXING ASSEMBLY
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FC5-4860-000 запросить цену → | 1 RUBBER RING,CONDUCTIVE | |
| 2 | FE3-3210-000 запросить цену → | 2 SPRING, COMPRESSION | |
| 3 | FE2-B847-000 запросить цену → | 2 BUSHING | |
| 4 | FE3-3213-000 запросить цену → | 1 CAM, RELEASE, LEFT | |
| 5 | FE3-3214-000 запросить цену → | 1 CAM, RELEASE, RIGHT | |
| 6 | FE3-3215-000 запросить цену → | 1 GEAR, 51T | |
| 7 | FE3-3222-000 запросить цену → | 1 GEAR, 23T | |
| 8 | FE2-B845-000 запросить цену → | 1 COVER, GEAR | |
| 9 | FE3-3236-000 запросить цену → | 1 GEAR, 41T | |
| 10 | FE3-3237-000 запросить цену → | 1 GEAR, 27T | |
| 11 | FE3-3247-000 запросить цену → | 1 CAM | |
| 12 | FE3-3249-000 запросить цену → | 1 CAM | |
| 13 | FE3-3258-000 запросить цену → | 1 ROLLER, PRESSURE | |
| 14 | FE3-3279-000 запросить цену → | 1 COVER, CABLE GUIDE | |
| 15 | FE3-3284-000 запросить цену → | 1 LABEL, DRUM CAUTION | |
| 16 | FM1-B335-010 запросить цену → | 1 FIXING FILM ASSEMBLY | |
| 17 | FM1-V238-000 запросить цену → | 1 GUIDE UNIT, FIXING ENTRANCE, | |
| 18 | FC6-4375-000 запросить цену → | 9 ROWEL | |
| 19 | FE2-B863-000 запросить цену → | 2 COLLAR, FIXING DELIVERY | |
| 20 | FE3-3227-000 запросить цену → | 1 GUIDE, CABLE | |
| 21 | WG8-5935-000 запросить цену → | 1 IC, PHOTO INTERRUPTER SR201 | |
| 22 | FM1-V240-000 запросить цену → | 1 GUIDE UNIT, FIXING ENTRANCE, | |
| 23 | FE3-3231-000 запросить цену → | 1 GUIDE, DELIVERY, LOWER | |
| 24 | FE2-B839-000 запросить цену → | 1 LEVER, SENSOR | |
| 25 | FE3-3267-000 запросить цену → | 1 SPRING, TORSION | |
| 26 | FE3-3254-000 запросить цену → | 2 SPRING, TORSION | |
| 27 | FM1-B347-000 запросить цену → | 1 ELIMINATOR, STATIC CHARGE | |
| 28 | FC9-0772-000 запросить цену → | 4 ROLLER,FIXING DELIVERY,CENTER | |
| 29 | FE3-3235-000 запросить цену → | 1 GUIDE, DELIVERY, UPPER | |
| 30 | FE3-3285-000 запросить цену → | 1 GUIDE, DELIVERY ROLLER | |
| 31 | FE8-4791-000 запросить цену → | 1 BUSHING | |
| 32 | FE8-4790-000 запросить цену → | 1 BUSHING | |
| 33 | XA9-2006-000 запросить цену → | 11 SCREW, W/WASHER, M3X6 | |
| 34 | XD9-0333-000 запросить цену → | 2 PIN, PARALLEL | |
| 35 | FE3-3253-000 запросить цену → | 1 COVER, FIXING, FRONT | |
| 501 | XD1-1106-225 запросить цену → | 1 WASHER,COP |
22. Figure 900 CONTROLLER PCB ASSEMBLY
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FE8-1491-000 запросить цену → | 2 COVER, HINGE, | |
| 2 | FE8-1492-000 запросить цену → | 2 COVER, HINGE, | |
| 3 | FL4-2680-000 запросить цену → | 2 SHEET, HINGE HOLE | |
| 4 | FU5-9139-000 запросить цену → | 2 SCREW, STEPPED, M5X6 | |
| 5 | FU5-9167-000 запросить цену → | 2 SCREW, FIXED, M4 | |
| 6 | FE2-H828-000 запросить цену → | 1 LABEL, HINGE CAUTION, A | |
| 7 | FE2-H830-000 запросить цену → | 1 LABEL, HINGE CAUTION, C |
23. Figure B10 INTERNAL COMPONENTS (ADF model)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FC3-1468-000 запросить цену → | 1 HOLDER, HARNESS | |
| 2 | FC3-1492-000 запросить цену → | 1 HOLDER, TRAY SHAFT | |
| 3 | FC3-1496-000 запросить цену → | 1 BRACKET, SUPPORT | |
| 4 | FC9-9558-000 запросить цену → | 1 HOLDER, FEEDER SHAFT | |
| 5 | FM2-Q811-000 запросить цену → | 1 CABLE, INTERFACE | |
| 6 | FS2-9567-000 запросить цену → | 3 SCREW, M3X6 | |
| 7 | FF3-4624-000 запросить цену → | 1 PANEL, COPYBOARD | |
| 8 | FC8-0633-000 запросить цену → | 1 HINGE | |
| 9 | FS9-0203-010 запросить цену → | 1 LABEL, DIAL OPERATION | |
| 10 | FM4-3616-010 запросить цену → | 1 CABLE, OPEN/CLOSE SENSOR | |
| 11 | FE2-D045-000 запросить цену → | 1 LABEL, DOCUMENT SIZE | |
| 12 | FG3-4039-000 запросить цену → | 1 HINGE UNIT (RIGHT) | |
| 13 | FE2-D044-000 запросить цену → | 1 LABEL, ADF INDICATION | |
| 14 | FS2-9569-000 запросить цену → | 9 SCREW, M3X10 | |
| 15 | FS2-9571-000 запросить цену → | 13 SCREW, M4X12 | |
| 16 | FM2-K852-000 запросить цену → | 1 ADF PCB ASSEMBLY |
24. Figure B11 BASE ASSEMBLY (ADF model)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FC3-1450-000 запросить цену → | 2 HOLDER, DELIVERY RELEASE | |
| 2 | FC3-1452-000 запросить цену → | 1 ARM, SOLENOID | |
| 3 | FC3-1454-000 запросить цену → | 2 ROLLER, PAPER FEED, | |
| 4 | FC3-1455-000 запросить цену → | 4 ROLLER, PAPER FEED, | |
| 5 | FC3-1491-000 запросить цену → | 1 ARM, DELIVERY RELEASE | |
| 6 | FL1-0304-000 запросить цену → | 1 COVER, FEED [DP] | |
| 7 | FC3-1497-000 запросить цену → | 2 SPRING, LEAF | |
| 8 | FC3-1498-000 запросить цену → | 2 SPRING, LEAF | |
| 9 | FC5-4425-000 запросить цену → | 3 CLIP | |
| 10 | FS2-9569-000 запросить цену → | 2 SCREW, M3X10 | |
| 11 | FC3-1451-000 запросить цену → | 2 ROLLER | |
| 12 | FC8-6419-000 запросить цену → | 2 DAMPER, DELIVERY | |
| 13 | FH6-5136-000 запросить цену → | 1 SOLENOID SL1 | |
| 14 | FU6-1222-000 запросить цену → | 2 BUSHING, DELIVERY RELEASE | |
| 15 | FS4-2743-000 запросить цену → | 2 SPRING | |
| 501 | XD9-0288-000 запросить цену → | 3 PIN, DOWEL |
25. Figure B12A OPEN/CLOSE COVER ASSEMBLY (ADF model)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FS4-2754-000 запросить цену → | 1 SPRING, TENSION | |
| 2 | FC9-9561-000 запросить цену → | 2 STOPPER | |
| 3 | FC3-1478-000 запросить цену → | 1 LEVER, SENSOR | |
| 4 | FC3-1479-000 запросить цену → | 1 ROLLER, REGISTRATION, | |
| 5 | FC3-1480-000 запросить цену → | 2 ROLLER REGISTRATION, | |
| 6 | FC9-9559-000 запросить цену → | 1 SHUTTER, FRONT | |
| 7 | FC9-9560-000 запросить цену → | 1 SHUTTER, REAR | |
| 8 | FC5-4425-000 запросить цену → | 2 CLIP | |
| 9 | FG3-4041-000 запросить цену → | 1 PICK-UP ARM UNIT, FRONT | |
| 10 | FG3-4043-000 запросить цену → | 1 PICK-UP ROLLER ASSEMBLY [DP] | |
| 11 | FC3-1525-000 запросить цену → | 1 ROLLER, PICK-UP | |
| 12 | FG3-4044-000 запросить цену → | 1 SEPARATION ROLLER UNIT | |
| 13 | FG3-4045-000 запросить цену → | 1 PICK-UP ARM UNIT, REAR | |
| 14 | FS2-1708-000 запросить цену → | 1 BUSHING | |
| 15 | FS2-1710-000 запросить цену → | 1 BUSHING | |
| 501 | XD9-0288-000 запросить цену → | 2 PIN, DOWEL | |
| 502 | XD1-2100-305 запросить цену → | 1 PLAIN WASHER | |
| 503 | XD1-3100-305 запросить цену → | 1 WASHER,SPRING,S |
Каталог очень большой (566 позиций). Показаны первые 25 узлов со схемами; полный список доступен по запросу.
