Содержание
- 1. Contents
- 2. NPN RF ACCESSORIES
- 3. NPN RF EXTERNAL COVERS, PANELS, ETC.

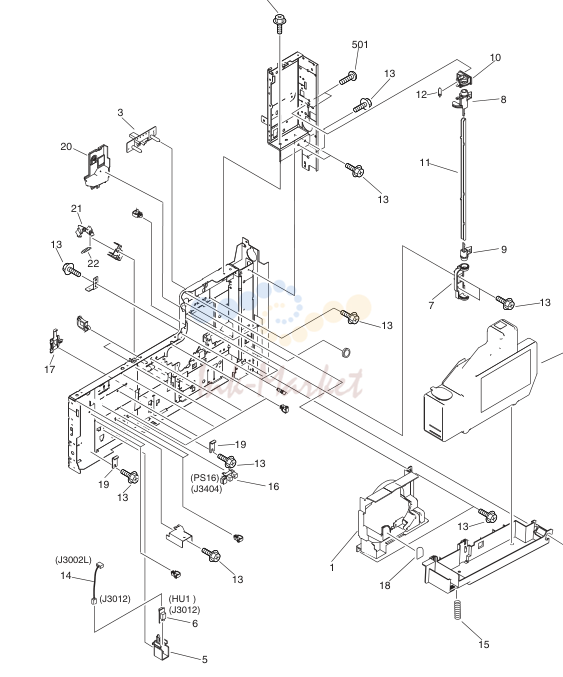

- 4. NPN RF MACHINE FRONT PLATE

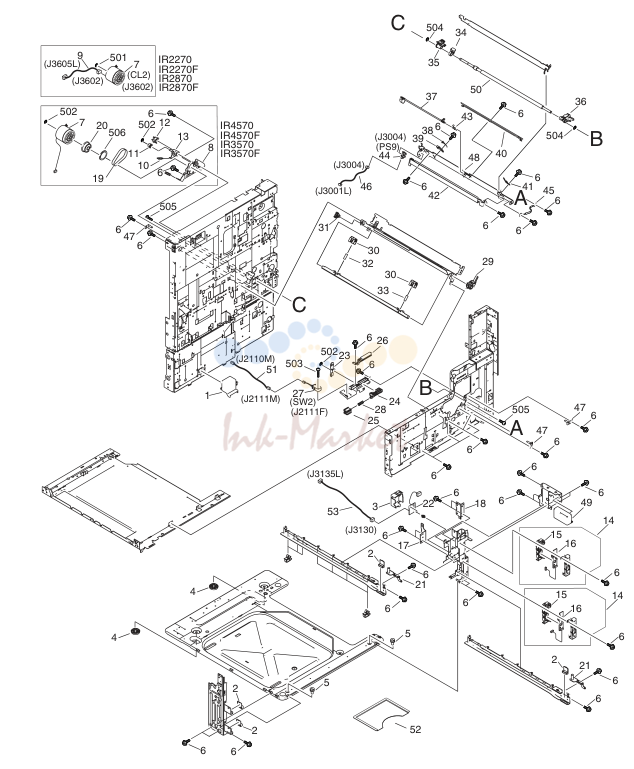

- 5. NPN RF INTERNAL COMPONENTS 1

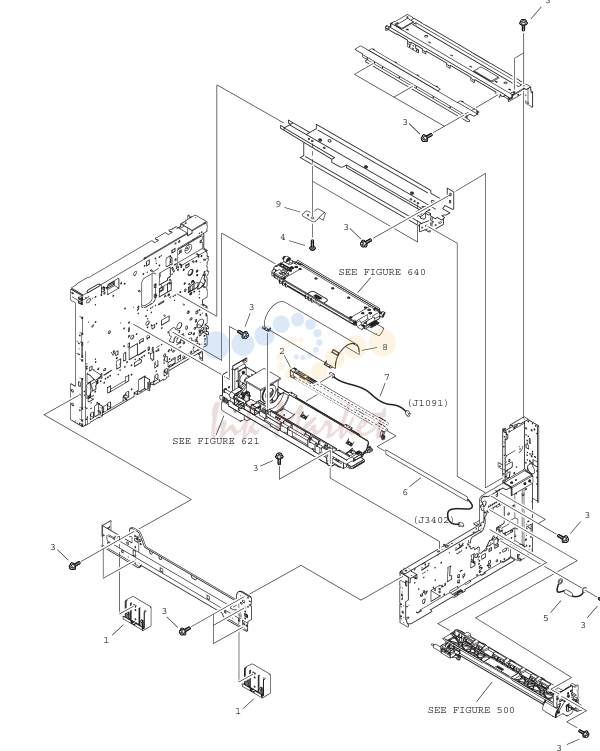

- 6. NPN RF INTERNAL COMPONENTS 2

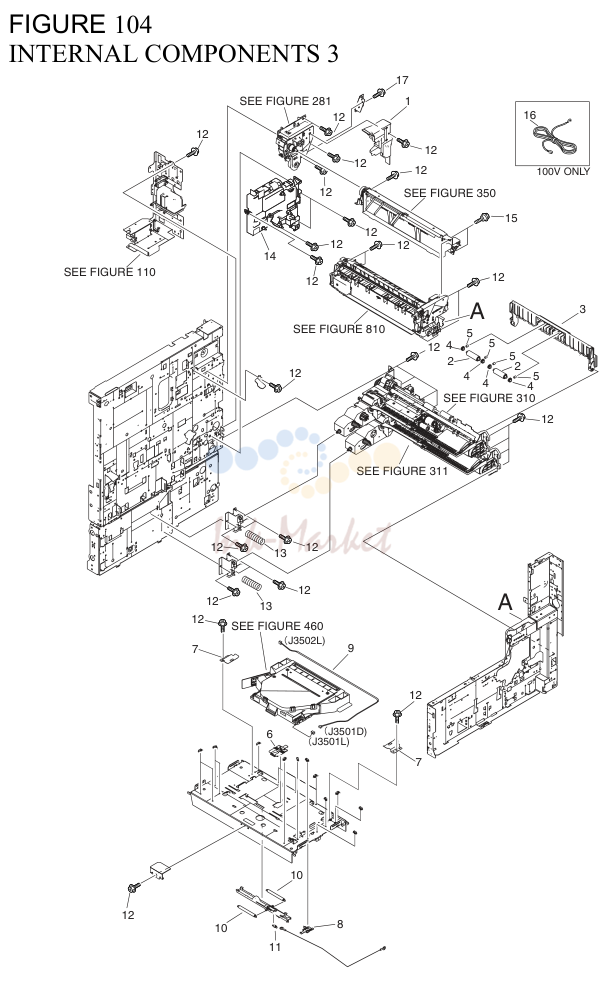

- 7. NPN RF INTERNAL COMPONENTS 3

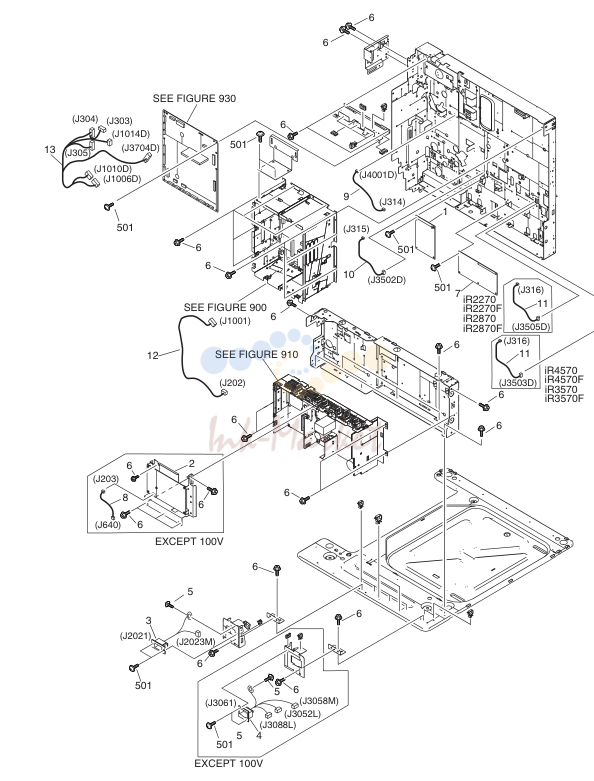

- 8. NPN RF MACHINE REAR PLATE 1

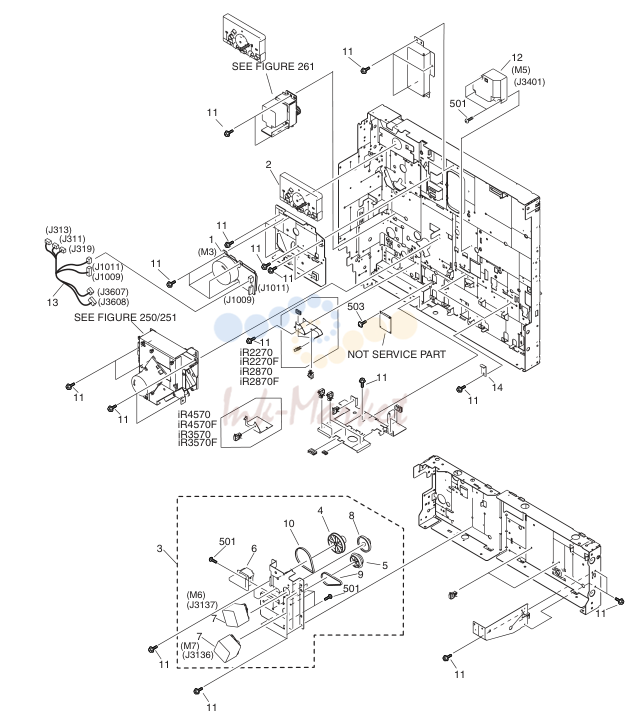

- 9. NPN RF MACHINE REAR PLATE 2

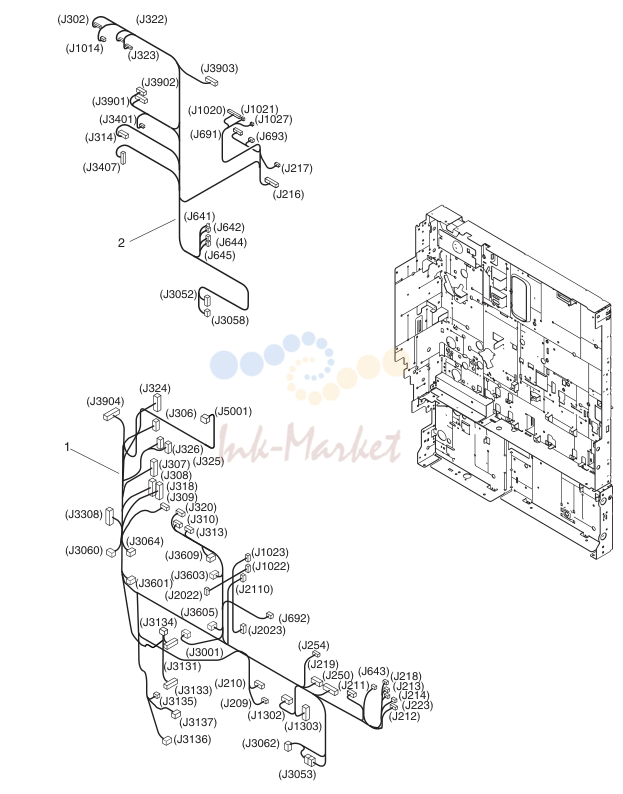

- 10. NPN RF MACHINE REAR PLATE 3

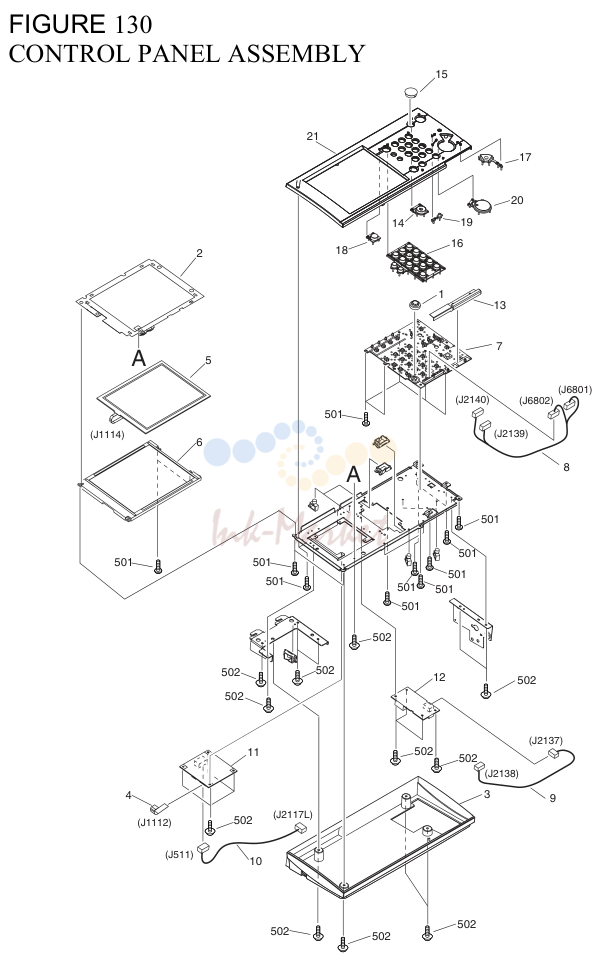

- 11. FM2-0360-000 1 CONTROL PANEL ASSEMBLY 100V

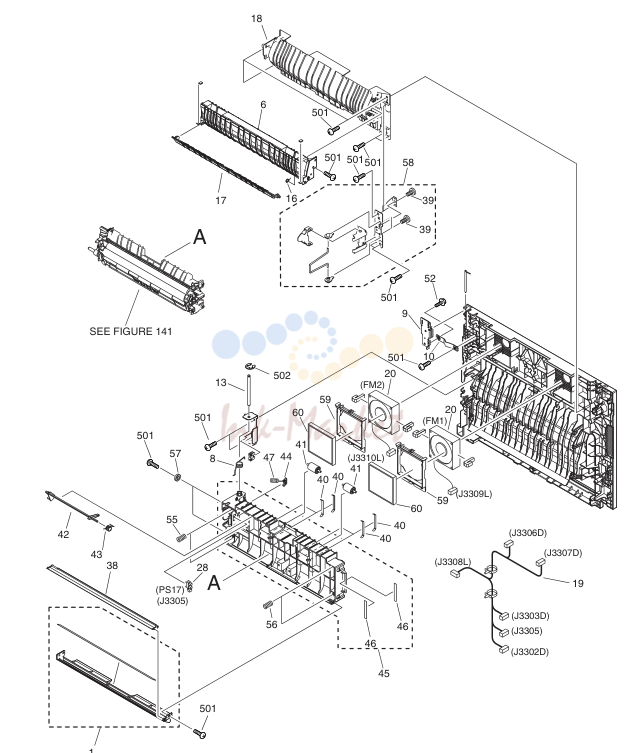

- 12. FM2-0250-000 1 RIGHT DOOR ASSEMBLY SEE NOTE

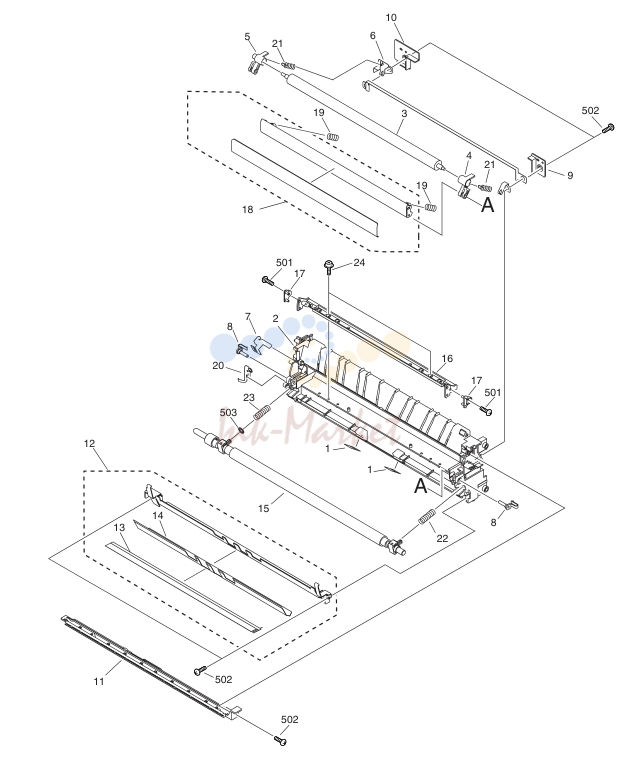

- 13. FM2-0252-000 1 PAPER FEEDER FRAME ASSEMBLY SEE NOTE

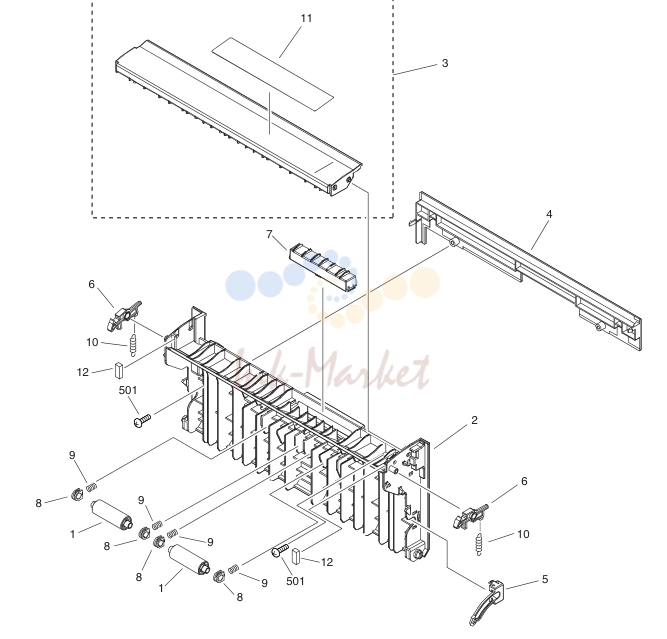

- 14. FM2-0131-000 1 RIGHT LOWER DOOR ASSEMBLY

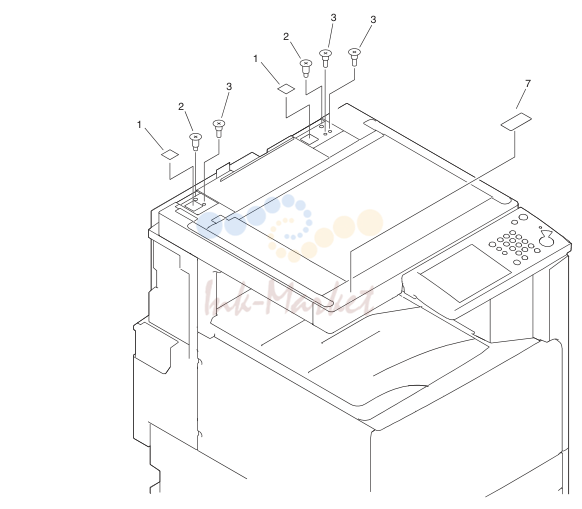

- 15. NPN 1 DADF MOUNTING HARDWARE

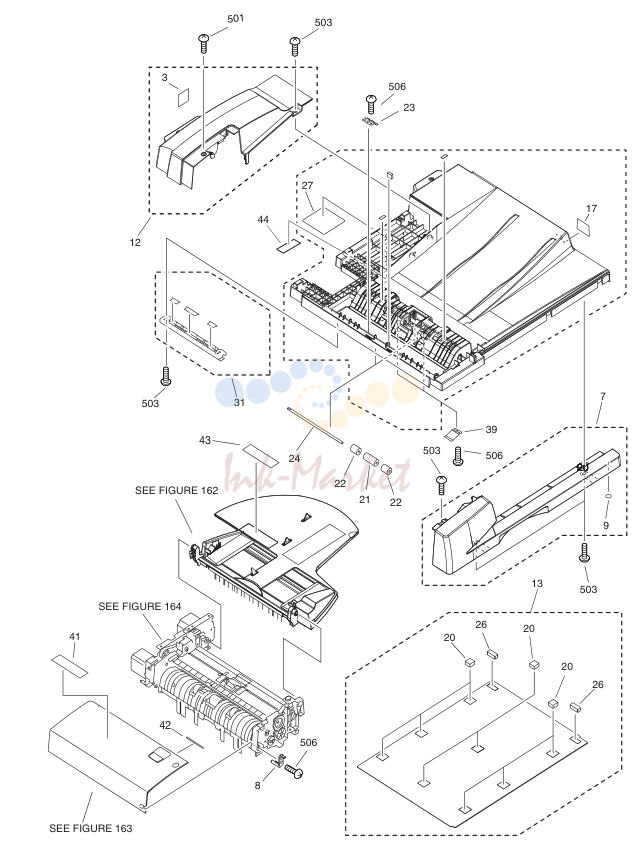

- 16. NPN 1 DADF ASSEMBLY

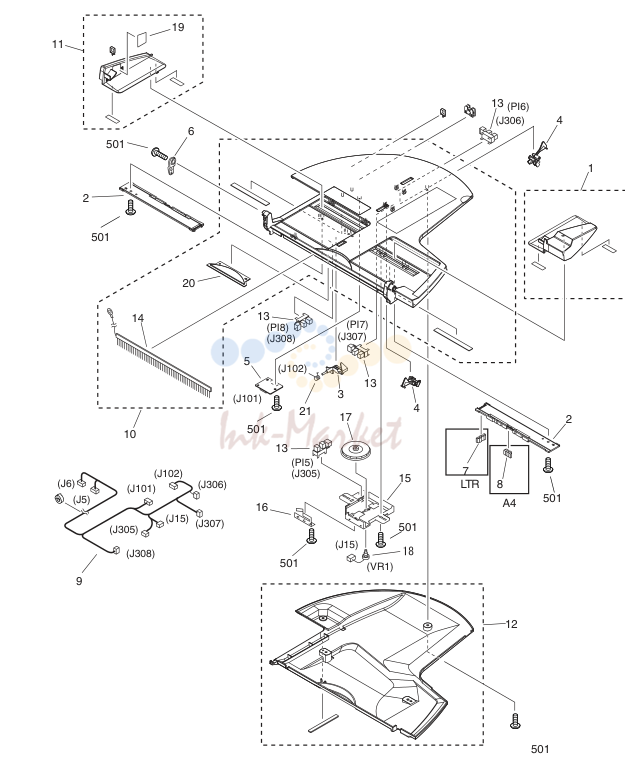

- 17. FM2-2964-000 1 DOCUMENT TRAY ASSEMBLY
- 18. FM2-2954-000 1 OPEN/CLOSE PANEL ASSEMBLY
- 19. FM2-2959-000 1 PAPER FEEDER ASSEBLY
- 20. NPN RF READER ASSEMBLY
- 21. FM2-0241-000 1 MAIN DRIVE ASSEMBLY
- 22. FM2-1772-000 1 MAIN DRIVE ASSEMBLY
- 23. NPN RF FIXINGPAPERDELIVERY,DRIVEASS'Y
- 24. FM2-0242-000 1 FIXING DELIVERY DRIVE ASSEMBLY
- 25. NPN RF CASSETTE MIDDLE
- 26. NPN RF CASSETTE LARGE
- 27. FM2-1577-000 1 PAPER PICK-UP ASSEMBLY MIDDLE
- 28. FM2-1578-000 1 PAPER PICK-UP ASSEMBLY LARGE
- 29. FM2-0387-000 1 MULTI FEED TRAY ASSEMBLY SEE NOTE 1
- 30. NPN RF PAPER DELIVERY ASSEMBLY
- 31. NPN RF 2ND 3RD DELIVERY ASSEMBLY
- 32. FM2-1328-000 1 2ND UPPER DELIVERY ASSEMBLY 120V&iR3570&iR3570F&i
- 33. FM2-4471-000 1 2ND DELIVERY FRAME ASSEMBLY 120V&iR3570&iR3570F&i
- 34. FM2-1335-000 1 3RD DELIVERY FRAME ASSEMBLY 120V&iR3570&iR3570F&i
- 35. FM2-0276-000 1 LASER SCANNER ASSEMBLY
- 36. FM2-0287-000 1 DEVELOPING ASSEMBLY
- 37. FM2-0292-000 1 FIXING ASSEMBLY
- 38. NPN RF CONTROLLER BOX ASSEMBLY
- 39. FM2-0260-000 1 MAIN POWER SUPPLY PCB ASSEMBLY 100V&120V
- 40. FG3-3765-000 1
- 41. FM2-0342-000 1 SPEAKER ASSEMBLY
- 42. FM2-0244-000 1 FAX BOARD PCB ASSEMBLY
1. Contents
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 001 | ACCESSORIES .......................................................................2-7 | ||
| 100 | EXTERNAL COVERS, PANELS, ETC. ....................................2-9 | ||
| 101 | MACHINE FRONT PLATE ...................................................2-13 | ||
| 102 | INTERNAL COMPONENTS 1 ...............................................2-15 | ||
| 103 | INTERNAL COMPONENTS 2 ...............................................2-19 | ||
| 104 | INTERNAL COMPONENTS 3 ...............................................2-21 | ||
| 105 | MACHINE REAR PLATE 1 ...................................................2-23 | ||
| 106 | MACHINE REAR PLATE 2 ...................................................2-25 | ||
| 107 | MACHINE REAR PLATE 3 ...................................................2-27 | ||
| 110 | POWER CORD TERMINAL ASSEMBLY ..............................2-29 | ||
| 130 | CONTROL PANEL ASSEMBLY ...........................................2-31 | ||
| 140 | RIGHT DOOR ASSEMBLY ...................................................2-33 | ||
| 141 | PAPER FEEDER FRAME ASSEMBLY ..................................2-37 | ||
| 145 | RIGHT LOWER DOOR ASSEMBLY .....................................2-39 | ||
| 160 | DADF MOUNTING HARDWARE .........................................2-41 | ||
| 161 | DADF ASSEMBLY ...............................................................2-43 | ||
| 162 | DOCUMENT TRAY ASSEMBLY ..........................................2-50 | ||
| 163 | OPEN/CLOSE PANEL ASSEMBLY .......................................2-53 | ||
| 164 | PAPER FEEDER ASSEMBLY ...............................................2-57 | ||
| 210 | READER ASSEMBLY ...........................................................2-66 | ||
| 250 | MAIN DRIVE ASSEMBLY ...................................................2-71 | ||
| 251 | MAIN DRIVE ASSEMBLY ...................................................2-73 | ||
| 261 | FIXINGPAPERDELIVERY,DRIVEASS'Y ..............................2-75 | ||
| 281 | FIXING DELIVERY DRIVE ASSEMBLY ..............................2-77 | ||
| 300 | CASSETTE(MIDDLE) ...........................................................2-79 | ||
| 301 | CASSETTE (LARGE) ............................................................2-82 | ||
| 310 | PAPER PICK-UP ASSEMBLY (MIDDLE) ..............................2-85 | ||
| 311 | PAPER PICK-UP ASSEMBLY (LARGE) ................................2-89 | ||
| 315 | MULTI FEED TRAY ASSEMBLY .........................................2-93 | ||
| 350 | PAPER DELIVERY ASSEMBLY ...........................................2-95 | ||
| 351 | 2ND 3RD DELIVERY ASSEMBLY .......................................2-97 | ||
| 352 | 2ND UPPER DELIVERY ASSEMBLY ...................................2-99 | ||
| 353 | 2ND DELIVERY FRAME ASSEMBLY ................................2-102 | ||
| 354 | 3RD DELIVERY FRAME ASSEMBLY ................................2-106 | ||
| 460 | LASER SCANNER ASSEMBLY ..........................................2-111 | ||
| 500 | DRUM CARTRIDGE ASSEMBLY .......................................2-112 | ||
| 621 | HOPPER ASSEMBLY .........................................................2-113 | ||
| 640 | DEVELOPING ASSEMBLY ................................................2-116 | ||
| 810 | FIXING ASSEMBLY ...........................................................2-118 | ||
| 900 | CONTROLLER BOX ASSEMBLY .......................................2-122 | ||
| 910 | MAIN POWER SUPPLY PCB ASSEMBLY ..........................2-124 | ||
| 930 | DC CONTROLLER PCB ASSEMBLY ..................................2-125 | ||
| 931 | READER CONTROLLER PCB ASSEMBLY ........................2-126 | ||
| 990 | FAX ASSEMBLY ................................................................2-127 | ||
| 991 | SPEAKER ASSEMBLY .......................................................2-129 | ||
| 992 | FAX BOARD PCB ASSEMBLY ...........................................2-131 | ||
| 994 | DELIVERY CONTROLLER PCB ASS'Y ..............................2-133 | ||
| 100 | EXTERNAL COVERS, PANELS, ETC...............................................................2-9 | ||
| 101 | MACHINE FRONT PLATE................................................................................2-13 | ||
| 102 | INTERNAL COMPONENTS 1..........................................................................2-15 | ||
| 103 | INTERNAL COMPONENTS 2..........................................................................2-19 | ||
| 104 | INTERNAL COMPONENTS 3..........................................................................2-21 | ||
| 105 | MACHINE REAR PLATE 1...............................................................................2-23 | ||
| 106 | MACHINE REAR PLATE 2...............................................................................2-25 | ||
| 107 | MACHINE REAR PLATE 3...............................................................................2-27 | ||
| 110 | POWER CORD TERMINAL ASSEMBLY.........................................................2-29 | ||
| 130 | CONTROL PANEL ASSEMBLY.......................................................................2-31 | ||
| 140 | RIGHT DOOR ASSEMBLY...............................................................................2-33 | ||
| 141 | PAPER FEEDER FRAME ASSEMBLY............................................................2-37 | ||
| 145 | RIGHT LOWER DOOR ASSEMBLY................................................................2-39 | ||
| 160 | DADF MOUNTING HARDWARE......................................................................2-41 | ||
| 161 | DADF ASSEMBLY............................................................................................2-43 | ||
| 162 | DOCUMENT TRAY ASSEMBLY......................................................................2-50 | ||
| 163 | OPEN/CLOSE PANEL ASSEMBLY.................................................................2-53 | ||
| 164 | PAPER FEEDER ASSEMBLY..........................................................................2-57 | ||
| 210 | READER ASSEMBLY.......................................................................................2-66 | ||
| 250 | MAIN DRIVE ASSEMBLY.................................................................................2-71 | ||
| 251 | MAIN DRIVE ASSEMBLY.................................................................................2-73 | ||
| 261 | FIXINGPAPERDELIVERY,DRIVEASS'Y..........................................................2-75 | ||
| 281 | FIXING DELIVERY DRIVE ASSEMBLY...........................................................2-77 | ||
| 300 | CASSETTE(MIDDLE).......................................................................................2-79 | ||
| 301 | CASSETTE (LARGE).......................................................................................2-82 | ||
| 310 | PAPER PICK-UP ASSEMBLY (MIDDLE).........................................................2-85 | ||
| 311 | PAPER PICK-UP ASSEMBLY (LARGE)..........................................................2-89 | ||
| 315 | MULTI FEED TRAY ASSEMBLY......................................................................2-93 | ||
| 350 | PAPER DELIVERY ASSEMBLY.......................................................................2-95 | ||
| 351 | 2ND 3RD DELIVERY ASSEMBLY...................................................................2-97 | ||
| 352 | 2ND UPPER DELIVERY ASSEMBLY..............................................................2-99 | ||
| 353 | 2ND DELIVERY FRAME ASSEMBLY............................................................2-102 | ||
| 354 | 3RD DELIVERY FRAME ASSEMBLY............................................................2-106 | ||
| 460 | LASER SCANNER ASSEMBLY.....................................................................2-111 | ||
| 500 | DRUM CARTRIDGE ASSEMBLY...................................................................2-112 | ||
| 621 | HOPPER ASSEMBLY....................................................................................2-113 | ||
| 640 | DEVELOPING ASSEMBLY............................................................................2-116 | ||
| 810 | FIXING ASSEMBLY........................................................................................2-118 | ||
| 900 | CONTROLLER BOX ASSEMBLY..................................................................2-122 | ||
| 910 | MAIN POWER SUPPLY PCB ASSEMBLY....................................................2-124 | ||
| 930 | DC CONTROLLER PCB ASSEMBLY............................................................2-125 | ||
| 931 | READER CONTROLLER PCB ASSEMBLY...................................................2-126 | ||
| 990 | FAX ASSEMBLY.............................................................................................2-127 | ||
| 991 | SPEAKER ASSEMBLY...................................................................................2-129 | ||
| 992 | FAX BOARD PCB ASSEMBLY......................................................................2-131 | ||
| 994 | DELIVERY CONTROLLER PCB ASS'Y.........................................................2-133 |

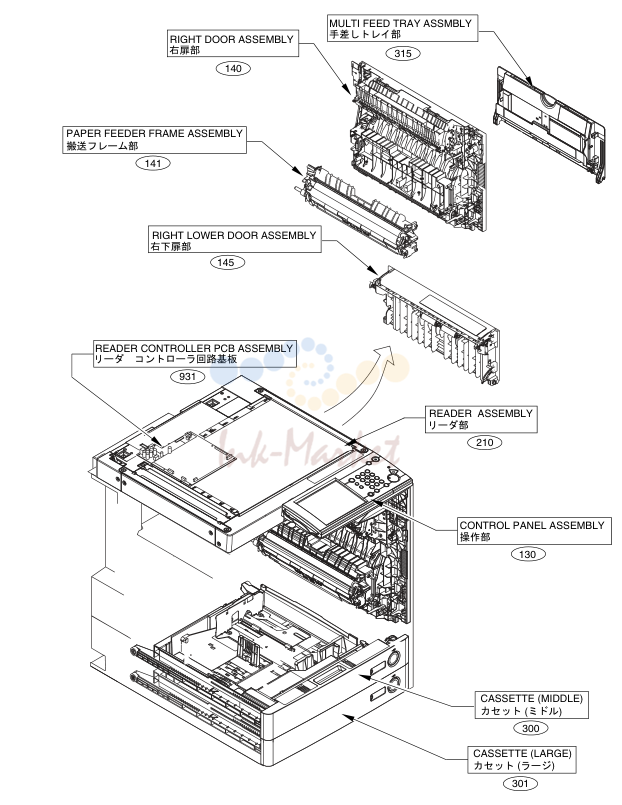

2. NPN RF ACCESSORIES
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FK2-0920-000 запросить цену → | 1 MEAP SOFTWARE CD-ROM 100V&iR2870F&iR4570 | |
| 2 | FK2-0643-000 запросить цену → | 1 BDL SOFTWARE CD-ROM | |
| 2 | FK2-0921-000 запросить цену → | 1 BDL SOFTWARE CD-ROM | |
| 3 | FK2-0923-000 запросить цену → | 1 FAX SOFTWARE CD-ROM | |
| 3 | FK2-0646-000 запросить цену → | 1 FAX SOFTWARE CD-ROM | |
| 4 | FK2-0695-000 запросить цену → | 1 MEAP SOFTWARE CD-ROM F&iR4570&iR4570F&iR35 | |
| 5 | FK2-0930-000 запросить цену → | 1 MEAP SOFTWARE CD-ROM | |
| 5 | FK2-0696-000 запросить цену → | 1 MEAP SOFTWARE CD-ROM | |
| 6 | WE8-5689-000 запросить цену → | 1 CORE, FERRITE &iR2870F&iR4570&iR457 | |
| 44 | 16 SEE FIGURE 351 iR4570,iR4570F | ||
| 8 | EXCEPT 100V | ||
| 501 | 120V ONLY |
3. NPN RF EXTERNAL COVERS, PANELS, ETC.
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FA9-3988-000 запросить цену → | 1 RUBBER, COVER | |
| 2 | FC5-0576-000 запросить цену → | 1 PANEL, LEFT | |
| 3 | FC5-0953-000 запросить цену → | 1 PANEL, RIGHT, FRONT LOWER | |
| 4 | FC5-0956-000 запросить цену → | 1 PANEL, INNER, RIGHT MIDDLE | |
| 5 | FC5-1101-000 запросить цену → | 1 PANEL, RIGHT, FRONT | |
| 6 | FC5-1103-000 запросить цену → | 1 PANEL, LEFT, MIDDLE | |
| 7 | FC5-1104-000 запросить цену → | 1 PANEL, LEFT, REAR | |
| 8 | FC5-1106-000 запросить цену → | 1 PANEL, INNER, REAR LOWER | |
| 9 | FC5-1108-000 запросить цену → | 1 PANEL, INNER, LEFT LOWER | |
| 10 | FC5-1109-000 запросить цену → | 1 PANEL, INNER, MIDDLE | |
| 11 | FC5-1117-000 запросить цену → | 1 PANEL, INNER, RIGHT | |
| 12 | FC5-1277-000 запросить цену → | 1 PANEL, INNER, RIGHT | |
| 13 | FC5-1278-000 запросить цену → | 1 PANEL, RIGHT, REAR | |
| 14 | FC5-1282-000 запросить цену → | 1 RUBBER, COVER | |
| 15 | FC5-6540-000 запросить цену → | 1 COVER, SCREW | |
| 16 | FH2-6552-000 запросить цену → | 1 COVER, CONNECTOR | |
| 17 | FC5-0812-000 запросить цену → | 1 STOPPER, PUSHING | |
| 18 | FC5-0957-000 запросить цену → | 1 CAP, INTERNAL PAPER DELIVERY | |
| 19 | FC5-1114-000 запросить цену → | 1 COVER, INTERNAL PAPER DELIVERY | |
| 20 | FC5-0889-000 запросить цену → | 1 COVER, BLANKING | |
| 21 | FC5-0942-000 запросить цену → | 1 PANEL, INNER, REAR | |
| 22 | FC5-1280-000 запросить цену → | 1 EMBLEM | |
| 23 | FB3-2224-000 запросить цену → | 1 PIN, HINGE | |
| 24 | FC5-1100-000 запросить цену → | 1 COVER, FRONT | |
| 25 | FC5-1115-000 запросить цену → | 1 COVER, FRONT, SMALL | |
| 26 | FL2-0315-000 запросить цену → | 1 DOOR, SUPPLY | |
| 27 | XZ9-0582-000 запросить цену → | 1 CATCH, MAGNET | |
| 28 | FC5-1094-000 запросить цену → | 1 LID, ASSIST | |
| 29 | FC5-1111-000 запросить цену → | 1 COVER, OUTLET | |
| 30 | FC5-1152-000 запросить цену → | 1 PANEL, CONTROLLER BOX | |
| 31 | FL2-0237-000 запросить цену → | 1 COVER, REAR | |
| 32 | FC5-0166-000 запросить цену → | 1 SEAL, BLANKING | |
| 33 | FC5-1093-000 запросить цену → | 1 SEAL | |
| 34 | XA9-1386-000 запросить цену → | 4 SCREW, RS, M3X8 | |
| 35 | FC5-0803-000 запросить цену → | 1 PANEL, RIGHT UPPER | |
| 36 | FC5-0807-000 запросить цену → | 1 GUIDE, 1ST DELIVERY FIXING | |
| 37 | FC5-0954-000 запросить цену → | 1 PANEL, RIGHT, LOWER | |
| 38 | FC6-4832-000 запросить цену → | 1 PLATE, NAME iR2270 | |
| 38 | FC6-4834-000 запросить цену → | 1 PLATE, NAME iR2270 | |
| 38 | FC6-4833-000 запросить цену → | 1 PLATE, NAME iR2270F | |
| 38 | FC6-4837-000 запросить цену → | 1 PLATE, NAME iR2870 | |
| 38 | FC6-4839-000 запросить цену → | 1 PLATE, NAME iR2870 | |
| 38 | FC6-4838-000 запросить цену → | 1 PLATE, NAME iR2870F | |
| 38 | FC5-7210-000 запросить цену → | 1 PLATE, NAME iR3570 | |
| 38 | FC5-7212-000 запросить цену → | 1 PLATE, NAME iR3570 | |
| 38 | FC5-7211-000 запросить цену → | 1 PLATE, NAME iR3570F | |
| 38 | FC5-7213-000 запросить цену → | 1 PLATE, NAME iR4570 | |
| 38 | FC5-7215-000 запросить цену → | 1 PLATE, NAME iR4570 | |
| 38 | FC5-7214-000 запросить цену → | 1 PLATE, NAME iR4570F | |
| 39 | FL2-0352-000 запросить цену → | 1 SHEET, PETAINING | |
| 40 | FC6-5076-000 запросить цену → | 1 LABEL, SHUT, DOWN B &iR2870F&iR3570&iR357 | |
| 40 | FC6-5075-000 запросить цену → | 1 LABEL, SHUT, DOWN A | |
| 41 | FC6-5067-000 запросить цену → | 1 LABEL, TONER BOTTLE CAUTION | |
| 42 | XA9-0605-000 запросить цену → | 2 SCREW, M4X8 | |
| 43 | FC5-0860-000 запросить цену → | 1 GUIDE, REVERSE BACK END | |
| 44 | FM2-2856-000 запросить цену → | 1 CABLE, READER AC J212,5001 | |
| 45 | FU5-8021-000 запросить цену → | 1 LABEL, GROUNDING CAUTION 230V ONLY | |
| 46 | FS6-8992-000 запросить цену → | 1 LABEL, GENUINE 120V ONLY | |
| 47 | FM2-2859-000 запросить цену → | 1 CABLE, CONTROL PANEL | |
| 48 | FS7-8143-020 запросить цену → | 1 LABEL, COUNTER |
4. NPN RF MACHINE FRONT PLATE
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FC5-1113-000 запросить цену → | 1 PANEL,INNER | |
| 2 | FC5-1413-000 запросить цену → | 1 PIN STAY | |
| 3 | FL2-0267-000 запросить цену → | 1 PIN, POSITIONING | |
| 4 | FM2-0303-000 ✓ в наличии | 1 BOX, WASTE TONER | |
| 5 | FC5-1307-000 запросить цену → | 1 MOUNT, ENVIRONMENT SENSOR | |
| 6 | FK2-0160-000 запросить цену → | 1 ENVIRONMENTAL SENSOR UNIT HUI J3012 | |
| 7 | FC5-0673-000 запросить цену → | 1 SUPPORT, HOOK POSITIONING | |
| 8 | FC5-0686-000 запросить цену → | 1 HOOK, RIGHT DOOR, UPPER | |
| 9 | FC5-0687-000 запросить цену → | 2 HOOK, RIGHT DOOR, LOWER | |
| 10 | FC5-0688-000 запросить цену → | 1 BUSHING | |
| 11 | FC5-0689-000 запросить цену → | 1 SHAFT, HOOK | |
| 12 | FU5-2064-000 запросить цену → | 1 SPRING, TENSION | |
| 13 | XA9-1386-000 запросить цену → | 19 SCREW, RS, M3X8 | |
| 14 | FM2-2862-000 запросить цену → | 1 CABLE, ENVIRONMENT HEATER J3002L,3012 | |
| 15 | FU5-2096-000 запросить цену → | 1 SPRING | |
| 16 | FK2-0149-000 запросить цену → | 1 PHOTO-INTERRUPTRE, TLP1253(C6) PS16 J3404 | |
| 17 | FC5-1535-000 запросить цену → | 1 GUIDE, WIRE | |
| 18 | FC6-2918-000 запросить цену → | 1 LABEL, LOCK UNLOCK | |
| 19 | FL2-0203-000 запросить цену → | 2 PIN, POSITIONING | |
| 20 | FC5-1118-000 запросить цену → | 1 COVER, RIGHT IN, SMALL | |
| 21 | FC6-4824-000 запросить цену → | 1 STOPPER, BOX | |
| 22 | FU6-2016-000 запросить цену → | 1 SPRING, STOPPER | |
| 501 | XB4-5400-807 запросить цену → | 2 SCREW, P, M4X8 |
5. NPN RF INTERNAL COMPONENTS 1
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FB3-3192-020 запросить цену → | 1 COVER, HEATER CONNECTOR | |
| 2 | FB6-3507-000 запросить цену → | 4 BLOCK, SWING | |
| 3 | FC5-0641-000 запросить цену → | 1 COVER, PCB | |
| 4 | XH9-0125-000 запросить цену → | 2 FOOT | |
| 5 | XA9-1468-000 запросить цену → | 2 SCREW, KNURLED, M6X10 | |
| 6 | XA9-1386-000 запросить цену → | 40 SCREW,RS,M3X8 | |
| 7 | FH6-5075-000 запросить цену → | 1 CLUTCH, ELECTROMAGNETIC | |
| 7 | FK2-0361-000 запросить цену → | 1 CLUTCH,ELECTROMAGNETIC | |
| 8 | FL2-1517-000 запросить цену → | 1 SUPPORT, REGIST. CLUTCH | |
| 9 | FM2-2851-000 запросить цену → | 1 CABLE, REGISTRATION CLUTCH | |
| 10 | FU5-2652-000 запросить цену → | 1 SPRING | |
| 11 | FU5-3178-000 запросить цену → | 1 PULLEY, 20T | |
| 12 | FU5-3179-000 запросить цену → | 1 PULLEY, 28T | |
| 13 | FL2-1518-000 запросить цену → | 1 SUPPORT, REGIST. TENSION | |
| 14 | FM2-0389-000 запросить цену → | 2 CASSETTE SIZE DETECT ASSEMBLY | |
| 15 | FC5-1420-000 запросить цену → | 2 HOLDER, SIZE DETECT | |
| 16 | FM2-2770-000 запросить цену → | 2 SIZE SENSOR PCB ASSEMBLY | |
| 17 | FC5-0567-000 запросить цену → | 1 PLATE, PICK-UP ASS'Y MOUNT, U | |
| 18 | FC5-0568-000 запросить цену → | 1 PLATE, PICK-UP ASS'Y MOUNT, L | |
| 19 | XF2-1608-860 запросить цену → | 1 BELT, TIMING | |
| 20 | FU5-3180-000 запросить цену → | 1 PULLEY,36T | |
| 21 | FL2-0116-000 запросить цену → | 2 PIN, SIDE REGIST. POSITIONING | |
| 22 | FM2-2771-000 запросить цену → | 1 SIZE DETECT CONNECT PCB ASS'Y | |
| 23 | FC5-1539-000 запросить цену → | 1 PLATE, ACTUATOR | |
| 24 | FC5-1540-000 запросить цену → | 1 SLIDER | |
| 25 | FC5-1541-000 запросить цену → | 1 BLOCK, SWITCH PRESSURE | |
| 26 | FC5-1545-000 запросить цену → | 1 GUIDE, ACTUATOR | |
| 27 | FK2-0384-000 запросить цену → | 1 SWITCH, MICRO SW2 J2111F | |
| 28 | FU6-2009-000 запросить цену → | 1 SPRING, LEAF | |
| 29 | FC5-1243-000 запросить цену → | 1 HANDLE, PRESSURE | |
| 30 | FC5-1262-000 запросить цену → | 2 CAM, DEVELOPING PRESSURE | |
| 31 | FU5-1030-000 запросить цену → | 1 BUSHING | |
| 32 | FU5-2090-000 запросить цену → | 1 SPRING | |
| 33 | FU6-2011-000 запросить цену → | 1 SPRING | |
| 34 | FC5-1562-000 запросить цену → | 1 HOLDER, TRANSFER GUIDE, UPPER | |
| 35 | FU5-1029-000 запросить цену → | 1 BUSHING | |
| 36 | FU5-1028-000 запросить цену → | 1 BUSHING | |
| 37 | FC5-0484-000 запросить цену → | 1 FLAG, PRE-REGISTRATION SENSOR | |
| 38 | FC5-0539-000 запросить цену → | 1 SPRING, GROUNDING | |
| 39 | FC5-0540-000 запросить цену → | 1 HOLDER, GROUNDING SPRING | |
| 40 | FC5-0547-000 запросить цену → | 1 GUIDE, PRE-REGISTRATION PAPER | |
| 41 | FC5-1564-000 запросить цену → | 1 SPRING, LEAF | |
| 42 | FL2-0245-000 запросить цену → | 1 SHEET, PAPER DUST RELEASE | |
| 43 | FU5-2035-000 запросить цену → | 1 SPRING, TORSION | |
| 44 | FK2-0149-000 запросить цену → | 1 PHOTO-INTERRUPTER, TLP1253(C6) PS9 J3004 | |
| 45 | FL2-3265-000 запросить цену → | 1 H.V. RESISTOR UNIT | |
| 46 | FM2-2858-000 запросить цену → | 1 CABLE, PRE-REGISTRATION SENSOR J3004,3001L | |
| 47 | FC5-6578-000 запросить цену → | 3 PIN, POSITIONING | |
| 48 | FL2-0330-000 запросить цену → | 1 GUIDE, PRE-REGIST. MAIN BODY | |
| 49 | FC5-0958-000 запросить цену → | 1 GRIP, RIGHT FRONT | |
| 50 | FL2-0314-000 запросить цену → | 1 ROLLER, REGISTRATION HARD | |
| 51 | FM2-2845-000 запросить цену → | 1 CABLE, I.L. SWITCH CONNECT J2110M,2111M | |
| 52 | FC5-1146-000 запросить цену → | 1 HOLDER, SERVICE BOOK | |
| 53 | FM2-2853-000 запросить цену → | 1 CABLE,CST. SIZE DETECT CONNECT J3130,3135L | |
| 501 | XD2-1100-402 запросить цену → | 1 RETAINING RING (E-TYPE) | |
| 502 | XD2-1100-502 запросить цену → | 3 RETAINING RING (E-TYPE) | |
| 503 | XB1-2301-407 запросить цену → | 1 SCREW, MACH.,TRUS HEAD, M3X14 | |
| 504 | XD2-1100-642 запросить цену → | 2 RING,E |
6. NPN RF INTERNAL COMPONENTS 2
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FC5-0959-000 запросить цену → | 2 GRIP, LEFT | |
| 2 | FC5-1407-000 запросить цену → | 1 HOLDER, PRECONDITIONING | |
| 3 | XA9-1386-000 запросить цену → | 8 SCREW,RS,M3X8 | |
| 4 | XB1-2300-407 запросить цену → | 2 SCREW, BH3X4 (S) | |
| 5 | FF3-4529-000 запросить цену → | 1 CABLE, VARISTOR | |
| 6 | FK2-0368-000 запросить цену → | 1 LED ARRAY J3402 | |
| 7 | FM2-2776-000 запросить цену → | 1 BOARD, DRUM THERMISTOR J1091 | |
| 8 | FC6-4820-000 запросить цену → | 1 COVER, BOTTLE | |
| 9 | FC6-4624-000 запросить цену → | 2 SPRING,LEAF |
7. NPN RF INTERNAL COMPONENTS 3
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FC5-1130-000 запросить цену → | 1 COVER, FIXING CONNECTOR | |
| 2 | FB6-3313-000 запросить цену → | 2 ROLLER, PAPER FEED | |
| 3 | FC5-0596-000 запросить цену → | 1 DOOR, RIGHT LOWER INNER | |
| 4 | FS5-1595-000 запросить цену → | 4 BUSHING, VERTICAL ROLLER | |
| 5 | FS7-2788-000 запросить цену → | 4 SPRING, COMPRESSION | |
| 6 | FC5-0191-000 запросить цену → | 1 GUIDE, POSITIONING | |
| 7 | FC5-0195-000 запросить цену → | 2 SPRING, LEAF | |
| 8 | FC5-1535-000 запросить цену → | 1 GUIDE, WIRE | |
| 9 | FM2-2831-000 запросить цену → | 1 CABLE, BEAM DETECTOR DOCKING J3501D,3502L | |
| 10 | FU5-2038-000 запросить цену → | 2 SPRING, TORSION | |
| 11 | FU5-2653-000 запросить цену → | 1 SPRING | |
| 12 | XA9-1386-000 запросить цену → | 33 SCREW, RS, M3X8 | |
| 13 | FU5-2066-000 запросить цену → | 2 SPRING, COMPRESSION | |
| 14 | FM2-0261-000 запросить цену → | 1 H.V. TRANSFER PCB ASSEMBLY | |
| 15 | FS5-9664-000 запросить цену → | 2 SCREW,RS STEPPED,M3 | |
| 16 | FH2-7061-000 запросить цену → | 1 CORD, GROUNDING 100V ONLY | |
| 17 | XA9-1164-000 запросить цену → | 1 SCREW, RS, M3X6.5 |
8. NPN RF MACHINE REAR PLATE 1
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FK2-0340-000 запросить цену → | 1 ALL DAY POWER PCB ASSEMBLY 100V&120V | |
| 1 | FK2-0341-000 запросить цену → | 1 ALL DAY POWER PCB ASSEMBLY 230V | |
| 2 | FK2-0338-000 запросить цену → | 1 ACC POWER SUPPLY UNIT 120V | |
| 2 | FK2-0339-000 запросить цену → | 1 ACC POWER SUPPLY UNIT 230V | |
| 3 | FG3-3178-000 запросить цену → | 1 CABLE, LATTICE J2021,2023M | |
| 4 | FM2-2843-000 запросить цену → | 1 CABLE, FINISHER LATTICE J3061,3052L,3088L,3058 | |
| 5 | XA9-0265-000 запросить цену → | 2 SCREW, W/TOOTHED WASHER, (S) | |
| 6 | XA9-1386-000 запросить цену → | 33 SCREW,RS,M3X8 | |
| 7 | FM2-2764-000 запросить цену → | 1 PS CONTROLLER ASSEMBLY | |
| 8 | FM2-2824-000 запросить цену → | 1 CABLE,ACCESSORY POWER SUPPLY EXCEPT 100V J203,640 | |
| 9 | FM2-2819-000 запросить цену → | 1 CABLE, HIGH VOLTAGE CONNECT J314,4001D | |
| 10 | FM2-2820-000 запросить цену → | 1 CABLE, BEAM DETECTOR DOCKING J315,3502D | |
| 11 | FM2-2833-000 запросить цену → | 1 CABLE, POLYGON | |
| 11 | FM2-2830-000 запросить цену → | 1 CABLE, POLYGON | |
| 12 | FM2-2841-000 запросить цену → | 1 CABLE, FIXING AC | |
| 12 | FM2-2840-000 запросить цену → | 1 CABLE, FIXING AC | |
| 13 | FM2-2815-000 запросить цену → | 1 CABLE, FIXING CONNECT | |
| 501 | XB6-7300-607 запросить цену → | AR SCREW, TP, M3X6 |
9. NPN RF MACHINE REAR PLATE 2
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FK2-0367-000 запросить цену → | 1 MOTOR, DC M3 J1009,1011 | |
| 2 | FC6-2904-000 запросить цену → | 0 COVER, DC NETWORK BACK | |
| 3 | FM2-0339-000 запросить цену → | 1 PAPER PICK-UP MOTOR UNIT | |
| 4 | FC5-1516-000 запросить цену → | 1 PULLEY, 80T | |
| 5 | FC5-1517-000 запросить цену → | 1 PULLEY, 50T | |
| 6 | FC5-1518-000 запросить цену → | 1 COVER, PICK-UP MOTOR SUPPORT | |
| 7 | FM2-0338-000 запросить цену → | 2 MOTOR, DC M6,7 J3136,3137 | |
| 8 | FU3-0285-000 запросить цену → | 1 GEAR, 80T/16T | |
| 9 | XF2-1607-840 запросить цену → | 1 BELT, TIMING | |
| 10 | XF2-1609-040 запросить цену → | 1 BELT,TIMING | |
| 11 | XA9-1386-000 запросить цену → | 34 SCREW,RS,M3X8 | |
| 12 | FK2-0015-000 запросить цену → | 1 MOTOR, DC24V M5 J3401 | |
| 13 | FM2-2818-000 запросить цену → | 1 CABLE, MOTOR | |
| 14 | FL2-0203-000 запросить цену → | 2 PIN, POSITIONING | |
| 501 | XB1-2300-607 запросить цену → | AR SCREW, BH3X6(S) | |
| 503 | XB6-7300-607 запросить цену → | AR SCREW, TP, M3X6 |
10. NPN RF MACHINE REAR PLATE 3
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FC5-1168-000 запросить цену → | 1 HANDLE, RIGHT REAR | |
| 2 | FM2-2868-000 запросить цену → | 1 CABLE,AC POWER SUPPLY J101,102,201,106 | |
| 3 | FH7-7626-000 запросить цену → | 1 BREAKER,ELECTRIC LEAKAGE 100V&120V | |
| 3 | FH7-7625-000 запросить цену → | 1 BREAKER,ELECTRIC LEAKAGE 230V | |
| 4 | FK2-0140-000 запросить цену → | 1 SWITCH, TOGGLE | |
| 5 | FL2-0982-000 запросить цену → | 1 CORD, POWER SUPPLY 100V | |
| 6 | FF3-4526-000 запросить цену → | 1 CORD, POWER SUPPLY 120V | |
| 7 | FF3-4527-000 запросить цену → | 1 CABLE, SOCKET 230V | |
| 8 | FK2-0148-000 запросить цену → | 1 CORD, POWER SUPPLY 230V CA ONLY | |
| 9 | FK2-0146-000 запросить цену → | 1 CORD, POWER SUPPLY 230V | |
| 501 | XB1-2400-603 запросить цену → | 1 SCREW, MACHINE M4X6 (COP) 100V&120V | |
| 502 | XB1-2402-007 запросить цену → | 2 SCREW, BH4X20 (S) | |
| 503 | XB6-7300-607 запросить цену → | 1 SCREW, TP, M3X6 100V&120V | |
| 504 | XD1-4200-402 запросить цену → | 1 WASHER, TOOTHED LOCK, M4 100V&120V | |
| 505 | XB1-2500-603 запросить цену → | 1 SCREW, MACHINE M5X6 (COP) 120V&230V | |
| 506 | XD1-4200-502 запросить цену → | 1 WASHER, TOOTHED LOCK, M5 120V&230V |
11. FM2-0360-000 1 CONTROL PANEL ASSEMBLY 100V
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FC5-1067-000 запросить цену → | 1 KNOB, VOLUME | |
| 2 | FC5-4458-000 запросить цену → | 2 SHEET, LCD ELECTROSTATIC | |
| 3 | FC5-1056-000 запросить цену → | 1 COVER, CONTROL PANEL, LOWER | |
| 4 | FH2-7037-000 запросить цену → | 1 CABLE, FLAT J1112 | |
| 5 | FK2-0246-000 запросить цену → | 1 ANALOG TOUCH PANEL UNIT J1114 | |
| 6 | FL2-1092-000 запросить цену → | 1 LCD CONTROL PANEL UNIT | |
| 7 | FG3-2834-000 запросить цену → | 1 PANEL SWITCH PCB ASSEMBLY | |
| 8 | FG3-2835-000 запросить цену → | 1 CABLE, SWITCH J2139,2140,6801,6802 | |
| 9 | FG3-2836-000 запросить цену → | 1 CABLE, PANEL INVERTER J2137,2138 | |
| 10 | FM2-2758-000 запросить цену → | 1 CABLE, CONTROL PANEL CONNECT J511,2117L | |
| 11 | FG3-3965-000 запросить цену → | 1 CONTROL PANEL CPU PCB ASSEMBLY | |
| 12 | FG6-8939-000 запросить цену → | 1 C. PANEL INVERTER PCB ASSEMBLY | |
| 13 | FC5-1057-000 запросить цену → | 1 WINDOW, LAMP | |
| 14 | FC5-1059-000 запросить цену → | 1 KEY TOP, POWER SUPPLY | |
| 15 | FC5-1506-000 запросить цену → | 1 CAP, ENERGY SAVE | |
| 16 | FC5-1061-000 запросить цену → | 1 KEY TOP, NUMBERS | |
| 17 | FC5-1064-000 запросить цену → | 1 KEY TOP, STOP | |
| 18 | FC5-1065-000 запросить цену → | 1 KEY TOP, RESET | |
| 19 | FC5-1066-000 запросить цену → | 1 KEY TOP, COUNTER | |
| 20 | FM2-1116-000 запросить цену → | 1 START KEY TOP ASSEMBLY | |
| 21 | FC6-2903-000 запросить цену → | 1 PANEL, CONTROL PANEL 100V | |
| 21 | FC5-1400-000 запросить цену → | 1 PANEL, CONTROL PANEL 120V | |
| 21 | FC5-5457-000 запросить цену → | 1 PANEL, CONTROL PANEL 230V | |
| 501 | XB4-5301-007 запросить цену → | 18 SCREW,P,M3X10 | |
| 502 | XB6-7300-607 запросить цену → | 19 SCREW, TP, M3X6 |
12. FM2-0250-000 1 RIGHT DOOR ASSEMBLY SEE NOTE
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FL2-0106-000 запросить цену → | 1 GUIDE, PRE-REGIST. AUXILIARY | |
| 2 | FC5-0521-000 запросить цену → | 1 LINK, MULTI FEED HAND LEVER | |
| 3 | FC5-0522-000 запросить цену → | 1 PIN, LEVER HINGE | |
| 4 | FC5-0524-000 запросить цену → | 1 COVER, MULTI FEED CONNECTOR | |
| 5 | FC5-0525-000 запросить цену → | 1 RING, RETAINING | |
| 6 | FC5-0652-000 запросить цену → | 1 GUIDE, DUPLEXING FEEDER, | |
| 7 | FC5-0653-000 запросить цену → | 2 ROLLER, DUPLEXING FEEDER | |
| 8 | FC5-0659-000 запросить цену → | 1 SPRING, TORSION | |
| 9 | FC6-4815-000 запросить цену → | 1 PLATE, HINGE, UPPER | |
| 10 | FC5-0674-000 запросить цену → | 1 STRAP, RIGHT DOOR | |
| 11 | FC5-0676-000 запросить цену → | 1 PLATE, GROUNDING | |
| 12 | FC5-0677-000 запросить цену → | 1 PLATE, GROUNDING | |
| 13 | FC5-0682-000 запросить цену → | 1 PIN, INNER DOOR HINGE | |
| 14 | FC5-0685-000 запросить цену → | 1 BUTTON, RIGHT DOOR | |
| 15 | FC5-0690-000 запросить цену → | 1 PLATE, SHOCK ABSORBER | |
| 16 | FC5-0972-000 запросить цену → | 1 SPRING, TORSION | |
| 17 | FC5-1354-000 запросить цену → | 1 FLAPPER, FIXING DELIVERY REV. | |
| 18 | FC6-2902-000 запросить цену → | 1 GUIDE, DUPLEXING FEEDER | |
| 19 | FG3-3189-000 запросить цену → | 1 CABLE, RIGHT DOOR UNIT | |
| 20 | FK2-0360-000 запросить цену → | 2 FAN FM1,2 J3309L,3310L | |
| 21 | FM2-0111-000 запросить цену → | 1 MULTI FEED FRAME ASSEMBLY | |
| 22 | FA4-1159-000 запросить цену → | 1 RETAINING RING | |
| 23 | FB1-8581-000 запросить цену → | 1 ROLLER | |
| 24 | FC5-0488-000 запросить цену → | 1 PAD, MULTI FEED SEPARATION | |
| 25 | FC5-0489-000 запросить цену → | 1 FLAG, MULTI FEED SENSOR | |
| 26 | FC5-0490-000 запросить цену → | 1 COVER, MULTI FEED ROLLER | |
| 27 | FG3-3188-000 запросить цену → | 1 CABLE, MULTI SENSOR J3304,3303L | |
| 28 | FK2-0149-000 запросить цену → | 2 PHOTO-INTERRUPTER, TLP1253(C6) PS7,17 J3304,3305 | |
| 29 | FL2-0101-000 запросить цену → | 1 PLATE, MULTI FEED, LIFTER | |
| 30 | FC5-0529-000 запросить цену → | 1 SHEET, SEPARATION | |
| 31 | FC5-0543-000 запросить цену → | 1 SHEET, SEPARATION | |
| 32 | FC5-0542-000 запросить цену → | 1 SHEET, MULTI FEED OUTLET | |
| 33 | FS5-1209-000 запросить цену → | 2 BUSHING | |
| 34 | FS6-2790-000 запросить цену → | 2 SPRING, COMPRESSION | |
| 35 | FS6-2791-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 36 | FU5-0061-000 запросить цену → | 1 GEAR, 31T | |
| 37 | FU5-2034-000 запросить цену → | 1 SPRING, TORSION | |
| 38 | FC5-0496-000 запросить цену → | 1 GUIDE, PRE-REGIST. AUX., UPPER | |
| 39 | XA9-0894-000 запросить цену → | 3 SCREW,M3X6 | |
| 40 | FB4-2930-000 запросить цену → | 8 SPRING, LEAF | |
| 41 | FB5-4773-000 запросить цену → | 2 ROLLER, DUPLEXING | |
| 42 | FC5-0657-000 запросить цену → | 1 FLAG, DUPLEXING FEEDER SENSOR | |
| 43 | FC5-0658-000 запросить цену → | 1 SPRING, TORSION | |
| 44 | FC5-0691-000 запросить цену → | 1 STOPPER, DOOR | |
| 45 | FL2-0143-000 запросить цену → | 1 GUIDE, DUPLEXING INTERNAL | |
| 46 | FC5-0703-000 запросить цену → | 2 LABEL, RIGHT INSIDE DOOR GRIP | |
| 47 | FU5-2067-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 48 | FU5-0006-000 запросить цену → | 1 GEAR, 26T/PULLEY, 24T | |
| 49 | FU5-1006-000 запросить цену → | 4 BUSHING | |
| 50 | FU5-2063-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 51 | FU5-3016-000 запросить цену → | 1 PULLEY, 24T | |
| 52 | XA9-1386-000 запросить цену → | 1 SCREW,RS,M3X8 | |
| 53 | XF2-4112-240 запросить цену → | 1 BELT, TIMING, COGGED | |
| 55 | FU5-2044-000 запросить цену → | 2 SPRING, COMPRESSION | |
| 56 | FU5-2045-000 запросить цену → | 2 SPRING, COMPRESSION | |
| 57 | FU5-6014-000 запросить цену → | 2 COLLAR | |
| 58 | FM2-0355-000 запросить цену → | 1 HOOK HOLDER UNIT | |
| 59 | FL2-0298-000 запросить цену → | 2 HOLDER, FILTER | |
| 60 | FC5-1546-000 запросить цену → | 2 FILTER, VOC | |
| 501 | XB4-5401-007 запросить цену → | 20 SCREW, M4X10 | |
| 502 | XD2-1100-422 запросить цену → | 5 RETAINING RING (E-TYPE) | |
| 503 | XD3-2200-102 запросить цену → | 2 PIN, PARALLEL | |
| 504 | XD3-2160-162 запросить цену → | 2 PIN,DOWEL |
13. FM2-0252-000 1 PAPER FEEDER FRAME ASSEMBLY SEE NOTE
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FC5-0548-000 запросить цену → | 2 SHEET, PRE-REGISTRATION | |
| 2 | FC5-1120-000 запросить цену → | 1 FRAME, FEEDER | |
| 3 | FC6-2911-000 запросить цену → | 1 ROLLER, TRANSFER | |
| 4 | FC5-1124-000 запросить цену → | 1 ARM, TRANSFER, FRONT | |
| 5 | FC5-1125-000 запросить цену → | 1 ARM, TRANSFER, REAR | |
| 6 | FC5-1126-000 запросить цену → | 1 PLATE, TRANSFER ELECTRODE, R. | |
| 7 | FC5-1127-000 запросить цену → | 1 PLATE, STATIC CHARGE ELECTRODE | |
| 8 | FC5-1536-000 запросить цену → | 2 PIN, TRANSFER HINGE | |
| 9 | FC5-1558-000 запросить цену → | 1 COVER,ELECTRODE PLATE,FRONT | |
| 10 | FC5-1559-000 запросить цену → | 1 COVER,ELECTRODE PLATE,REAR | |
| 11 | FL2-0247-000 запросить цену → | 1 HOLDER,STATIC CHARGE ELIMI. | |
| 12 | FL2-0250-000 запросить цену → | 1 GUIDE, PRE-REGIST. DOOR SIDE | |
| 13 | FC5-0549-000 запросить цену → | 1 ELIMINATOR, STATIC CHARGE | |
| 14 | FC5-1552-000 запросить цену → | 1 SHEET, PRE-REGIST. DOOR SIDE | |
| 15 | FL2-0251-000 запросить цену → | 1 ROLLER, REGISTRATION SOFT | |
| 16 | FC5-1527-000 запросить цену → | 1 GUIDE, SWING LOWER, LOWER | |
| 17 | FC5-1560-000 запросить цену → | 2 HOLDER, SWING GUIDE, LOWER | |
| 18 | FL2-0246-000 запросить цену → | 1 GUIDE, SWING LOWER, UPPER | |
| 19 | FU6-2010-000 запросить цену → | 2 SPRING | |
| 20 | FU5-2037-000 запросить цену → | 1 PLATE, GROUNDING | |
| 21 | FU5-2076-000 запросить цену → | 2 SPRING | |
| 22 | FU5-2611-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 23 | FU6-2014-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 24 | XA9-1297-000 запросить цену → | 2 SCREW, M3X10 | |
| 501 | XB4-5300-607 запросить цену → | 2 SCREW,P,M3X6 | |
| 502 | XB4-5401-007 запросить цену → | 5 SCREW, M4X10 | |
| 503 | XD1-1106-219 запросить цену → | 1 SHIM, CIRCULAR |
14. FM2-0131-000 1 RIGHT LOWER DOOR ASSEMBLY
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FB6-3313-000 запросить цену → | 2 ROLLER, PAPER FEED | |
| 2 | FC5-0588-000 запросить цену → | 1 DOOR, RIGHT LOWER | |
| 3 | FL2-0126-000 запросить цену → | 1 GUIDE, DECK PATH | |
| 4 | FC5-0590-000 запросить цену → | 1 PANEL, BLANKING | |
| 5 | FC5-0592-000 запросить цену → | 1 STOPPER, RIGHT LOWER DOOR | |
| 6 | FC5-0593-000 запросить цену → | 2 HOOK, RIGHT LOWER DOOR | |
| 7 | FC5-0594-000 запросить цену → | 1 GRIP, RIGHT LOWER DOOR | |
| 8 | FS5-1595-000 запросить цену → | 4 BUSHING, VERTICAL ROLLER | |
| 9 | FS7-2788-000 запросить цену → | 4 SPRING, COMPRESSION | |
| 10 | FU5-2030-000 запросить цену → | 2 SPRING, TENSION | |
| 11 | FU5-8011-000 запросить цену → | 1 LABEL, LASER CAUTION | |
| 12 | FC5-7413-000 запросить цену → | 2 SHEET, RIGHT LOWER DOOR | |
| 501 | XB4-5400-807 запросить цену → | 2 SCREW,P,M4X8 |
15. NPN 1 DADF MOUNTING HARDWARE
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FC5-4427-000 запросить цену → | 2 SHEET, BLANKING | |
| 2 | FU5-9139-000 запросить цену → | 2 SCREW, STEPPED, 5X6 | |
| 3 | FU5-9140-000 запросить цену → | 3 SCREW, STEPPED, M4X10 | |
| 4 | XA9-0874-000 запросить цену → | 4 SCREW, M3X8 | |
| 5 | FB5-9504-000 запросить цену → | 1 SHEET,HINGE GUIDE,LEFT | |
| 6 | FB5-9505-000 запросить цену → | 1 SHEET, HINGE GUIDE, RIGHT | |
| 7 | FC5-4410-000 запросить цену → | 1 LABEL, CLEANING |
16. NPN 1 DADF ASSEMBLY
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FB5-9410-000 запросить цену → | 1 STAMPER | |
| 2 | FF3-4608-000 запросить цену → | 1 CABLE, JOINT CA&iR2870 CA&iR3570 | |
| 3 | FC5-4400-000 запросить цену → | 1 LABEL, HINGE CAUTION | |
| 4 | FC5-4279-000 запросить цену → | 1 LEVER, SOLENOID | |
| 5 | FS7-2662-000 запросить цену → | 1 SPRING, TENSION | |
| 6 | FL2-2954-000 запросить цену → | 1 SOLENOID | |
| 7 | FL2-0961-000 запросить цену → | 1 PANEL, FRONT | |
| 8 | FC5-4264-000 запросить цену → | 1 SHAFT, OPEN/CLOSE | |
| 9 | XH9-0126-000 запросить цену → | 1 SHEET, CLEAR DAMPER | |
| 10 | FC6-2778-000 запросить цену → | 2 ROLLER, DELIVERY REVERSE | |
| 11 | FF3-4306-000 запросить цену → | 1 CABLE, COVER/CLOSE SENSOR CA&iR2870 CA&iR3570 | |
| 12 | FL2-0941-000 запросить цену → | 1 PANEL, REAR | |
| 13 | FL2-0947-000 запросить цену → | 1 PANEL, COPYBOARD | |
| 14 | FF3-4607-000 запросить цену → | 1 CABLE, SOLENOID LED CA&iR2870 CA&iR3570 | |
| 15 | XA9-0894-000 запросить цену → | 1 SCREW,M3X6 | |
| 16 | FG3-3125-000 запросить цену → | 1 CABLE, INTERFACE CA&iR2870 CA&iR3570 | |
| 17 | FC5-4428-000 запросить цену → | 1 SHEET, BLANKING | |
| 18 | FC5-4280-000 запросить цену → | 1 BUSHING | |
| 19 | FC5-4281-000 запросить цену → | 1 BUSHING | |
| 20 | FC5-4295-000 запросить цену → | 8 SHEET, COPYBOARD COVER, LARGE | |
| 21 | FC5-4286-000 запросить цену → | 2 ROLLER, PAPER FEED, | |
| 22 | FC5-4287-000 запросить цену → | 4 ROLLER, PAPER FEED, | |
| 23 | FB5-9401-000 запросить цену → | 2 SPRING, LEAF | |
| 24 | FC5-4285-000 запросить цену → | 2 SHAFT, PAPER FEED ROLLER | |
| 25 | FC5-4291-000 запросить цену → | 1 GUIDE, STAMP | |
| 26 | FC5-4293-000 запросить цену → | 2 SPONGE, COPYBOARD PANEL | |
| 27 | FC5-4399-000 запросить цену → | 1 LABEL, HINGE CAUTION | |
| 28 | FC5-4292-000 запросить цену → | 1 GUIDE, PAPER FEED ROLLER, | |
| 29 | FC5-4274-000 запросить цену → | 1 SCREW, ADJUSTMENT, M4 | |
| 30 | FL2-0945-000 запросить цену → | 1 SHAFT, DELIVERY REVERSE ROLLER | |
| 31 | FL2-0946-000 запросить цену → | 1 GUIDE, PAPER FEED ROLLER, | |
| 32 | FK2-0216-000 запросить цену → | 1 SOLENOID | |
| 33 | FC5-4273-000 запросить цену → | 1 PLATE, RIGHT HINGE ADJUSTMENT | |
| 34 | FC5-4278-000 запросить цену → | 1 LINK, SOLENOID | |
| 35 | FL2-0943-000 запросить цену → | 1 ARM, RIGHT HINGE | |
| 36 | FS7-2660-000 запросить цену → | 1 SPRING, TENSION | |
| 37 | FU5-1173-000 запросить цену → | 1 BUSHING | |
| 38 | FB6-2703-040 запросить цену → | 1 LEFT HINGE UNIT | |
| 39 | FC5-4289-000 запросить цену → | 2 SPRING, LEAF | |
| 40 | VS1-7177-002 запросить цену → | 2 CONNECTOR, SNAP TIGHY, BK | |
| 41 | FC5-4402-000 запросить цену → | 1 LABEL, DOCUMENT PROHIBITION 0F&iR3570F&iR2270 | |
| 42 | FC5-4408-000 запросить цену → | 1 LABEL,DOCUMENT SIZE | |
| 43 | FC5-4391-000 запросить цену → | 1 LABEL, DOCUMENT SIZE 0F&iR3570F&iR2270 | |
| 44 | FC5-4396-000 запросить цену → | 1 LABEL, HINGE CAUTION 0F&iR3570F&iR2270 | |
| 501 | XBI-2400-606 запросить цену → | 5 SCREW,MACH,TRUSS HEAD,M4X6 | |
| 502 | XB4-5300-806 запросить цену → | 1 SCREW,P,M3X8 | |
| 503 | XB4-5401-205 запросить цену → | 11 SCREW,P,M4X12 | |
| 504 | XB1-2300-306 запросить цену → | 2 SCREW,MACH.,TRUSS HEAD,M3X3 | |
| 505 | XD2-1100-502 запросить цену → | 2 RETAINING RING (E-TYPE) | |
| 506 | XB4-5400-809 запросить цену → | 4 SCREW,P,M4X8 | |
| 507 | XB1-2401-406 запросить цену → | 2 BINDING HEAD MACHINE SCREW | |
| 508 | XB7-2100-405 запросить цену → | 2 NUT, HEX M4 | |
| 509 | XD3-1200-102 запросить цену → | 2 SPRING PIN | |
| 510 | XD3-1300-162 запросить цену → | 1 PIN,SPRING | |
| 511 | XD2-1100-402 запросить цену → | 1 RETAINING RING (E-TYPE) |
Каталог очень большой (1320 позиций). Показаны первые 16 узлов со схемами; полный список доступен по запросу.
