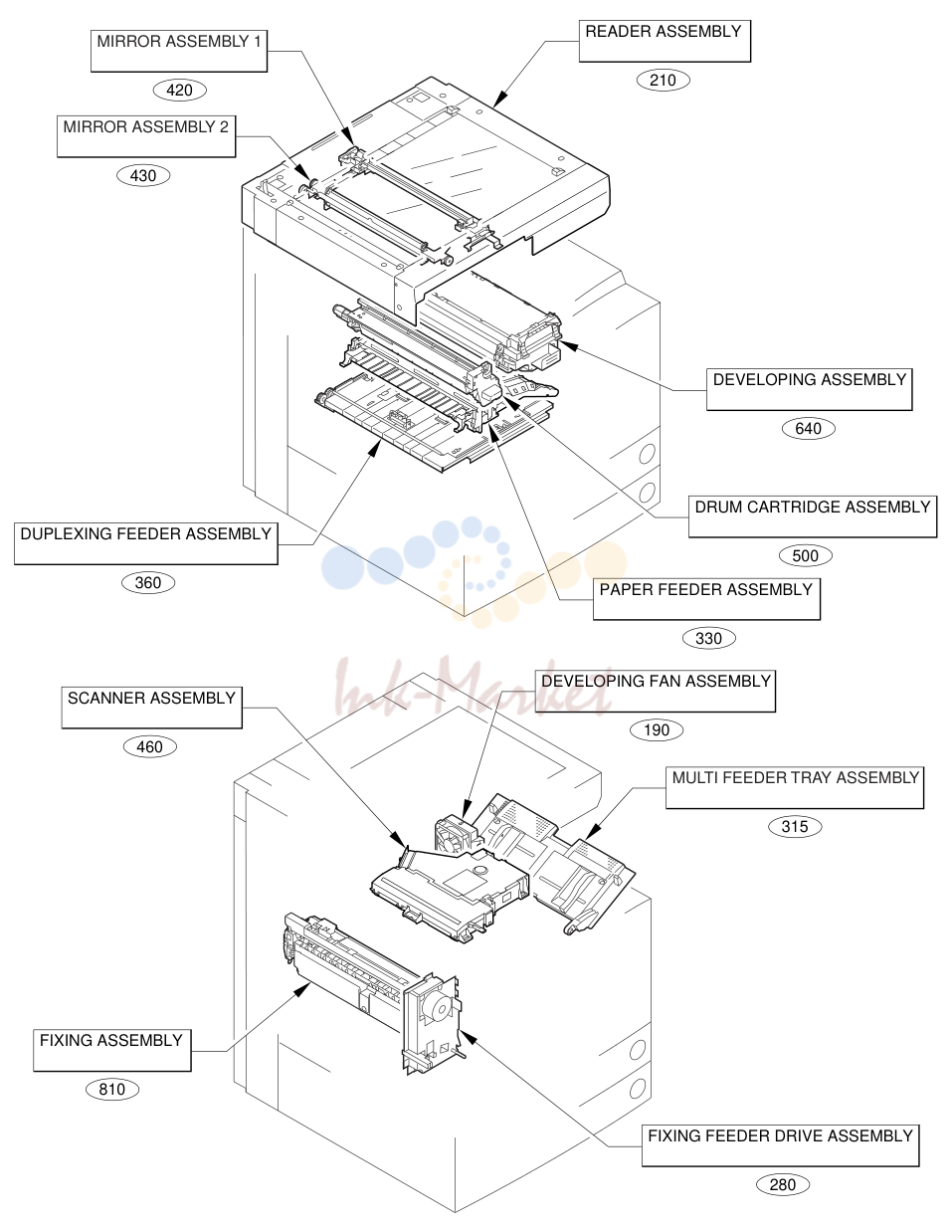

1. ASSEMBLY LOCATION DIAGRAM (1/4)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 100 | - NPN RF EXTERNAL COVERS, PANELS, ETC. | ||
| 1 | FB5-4769-000 запросить цену → | 1 PANEL, RIGHT LOWER | |
| 2 | FB5-5055-000 запросить цену → | 1 PANEL, PRINTER, UPPER | |
| 3 | FB5-5058-000 запросить цену → | 1 PANEL, SUPPORT, LEFT | |
| 4 | FB5-5063-000 запросить цену → | 1 PANEL, INTERNAL, REAR | |
| 5 | FB5-5182-000 запросить цену → | 1 PANEL, LEFT SUPPORT, REAR | |
| 6 | FB5-5186-000 запросить цену → | 1 PANEL, PAPER DELIVERY | |
| 7 | FB3-2224-000 запросить цену → | 2 PIN, HINGE | |
| 8 | FB5-5266-000 запросить цену → | 1 LEFT PANEL, MIDDLE | |
| 9 | FB5-5267-000 запросить цену → | 1 LEFT PANEL, REAR | |
| 10 | FB5-4731-000 запросить цену → | 1 PLATE, BLANKING | |
| 11 | FB5-4741-000 запросить цену → | 1 RIGHT PANEL, FRONT | |
| 12 | FB5-4767-000 запросить цену → | 1 RIGHT PANEL, MIDDLE | |
| 13 | FB5-4772-000 запросить цену → | 2 LINK, TRAY | |
| 14 | FS7-2404-000 запросить цену → | 2 SPRING, COMPRESSION | |
| 15 | FB5-4731-000 запросить цену → | 1 PLATE, BLANKING | |
| 16 | FB5-4768-000 запросить цену → | 1 RIGHT PANEL, REAR | |
| 17 | FG6-5736-000 запросить цену → | 1 PANEL, FRONT | |
| 18 | FB5-5053-000 запросить цену → | 1 PLATE, SWITCH SHAFT PRESSURE | |
| 19 | FB5-5067-000 запросить цену → | 1 PLATE, SHUTTER LEVER PRESSURE | |
| 20 | FB5-5069-000 запросить цену → | 1 PLATE, INTERLOCK | |
| 21 | FB5-5070-000 запросить цену → | 1 PLATE, CATCH, LEFT | |
| 22 | XA9-0605-000 запросить цену → | 4 SCREW,P,M4X8 | |
| 23 | FB4-5380-000 запросить цену → | 1 BRUSH, CLEANING | |
| 24 | FB5-5052-000 запросить цену → | 1 CASE, SERVICE | |
| 25 | FF6-0074-000 запросить цену → | 1 MIRROR CLEANING TOOL | |
| 26 | FB1-7157-000 запросить цену → | 1 COVER, BLANKING, REAR | |
| 27 | FB5-5061-000 запросить цену → | 1 PANEL, REAR | |
| 28 | XA9-0732-000 запросить цену → | 7 SCREW,RS,M4X8 | |
| 29 | FS5-9661-000 запросить цену → | 1 SCREW,STEPPED,RS,M4 | |
| 100 | - 30 FB5-5057-000 1 PANEL, WASTE TONER | ||
| 31 | XD9-0206-000 запросить цену → | 1 SPACER, SCREW RETAINER | |
| 32 | FB1-7737-000 запросить цену → | 1 TABLE, DOCUMENT, UPPER | |
| 33 | FB1-7738-000 запросить цену → | 1 TABLE, DOCUMENT, LOWER | |
| 34 | FB5-9806-000 запросить цену → | 1 SUPPORT, COPY TRAY | |
| 35 | XA9-1301-000 запросить цену → | 2 SCREW, RS STEPPED, M4 | |
| 36 | FB4-5933-000 запросить цену → | 1 TRAY, DOCUMENT | |
| 37 | FB5-5143-000 запросить цену → | 1 TRAY, PAPER DELIVERY AUXILIARY | |
| 38 | FB5-4859-000 запросить цену → | 1 PANEL, PAPER DELIVERY | |
| 39 | FB5-4860-000 запросить цену → | 1 GUIDE, PAPER DELIVERY | |
| 40 | XA9-0605-000 запросить цену → | 3 SCREW,P,M4X8 | |
| 41 | RS6-8382-000 запросить цену → | 1 LABEL, "WARNING LASER" | |
| 42 | FB5-9774-000 запросить цену → | 1 EMBLEM IR3300 | |
| 100-3 | COPYRIGHT C 2001 CANON INC. CANON iR2200/2800/3300 REV.0 APR. 2001 PRINTED IN JAPAN [IMPRIME AU JAPON] | ||
| 100 | - 42 FB5-9784-000 1 EMBLEM IMAGE RUNNER 3300N | ||
| 43 | XA9-0266-000 запросить цену → | 7 SCREW,W/WASHER,M4X8 | |
| 44 | RS6-8382-000 запросить цену → | 1 LABEL, "WARNING LASER" | |
| 45 | FB5-5068-000 запросить цену → | 1 PLATE, BLANKING EXCEPT ACC TYPE | |
| 501 | XB3-6400-805 запросить цену → | 1 SCREW,RS,M4X8 | |
| 502 | XB3-6400-800 запросить цену → | AR SCREW,RS,M4X8 | |
| 503 | XB3-6400-800 запросить цену → | 1 SCREW,RS,M4X8 | |
| 504 | XB4-7300-609 запросить цену → | 2 SCREW,TAPPING,TRUSS HEAD,M3X6 | |
| 505 | XB6-7401-206 запросить цену → | 2 SCREW,TP,M4X12 |

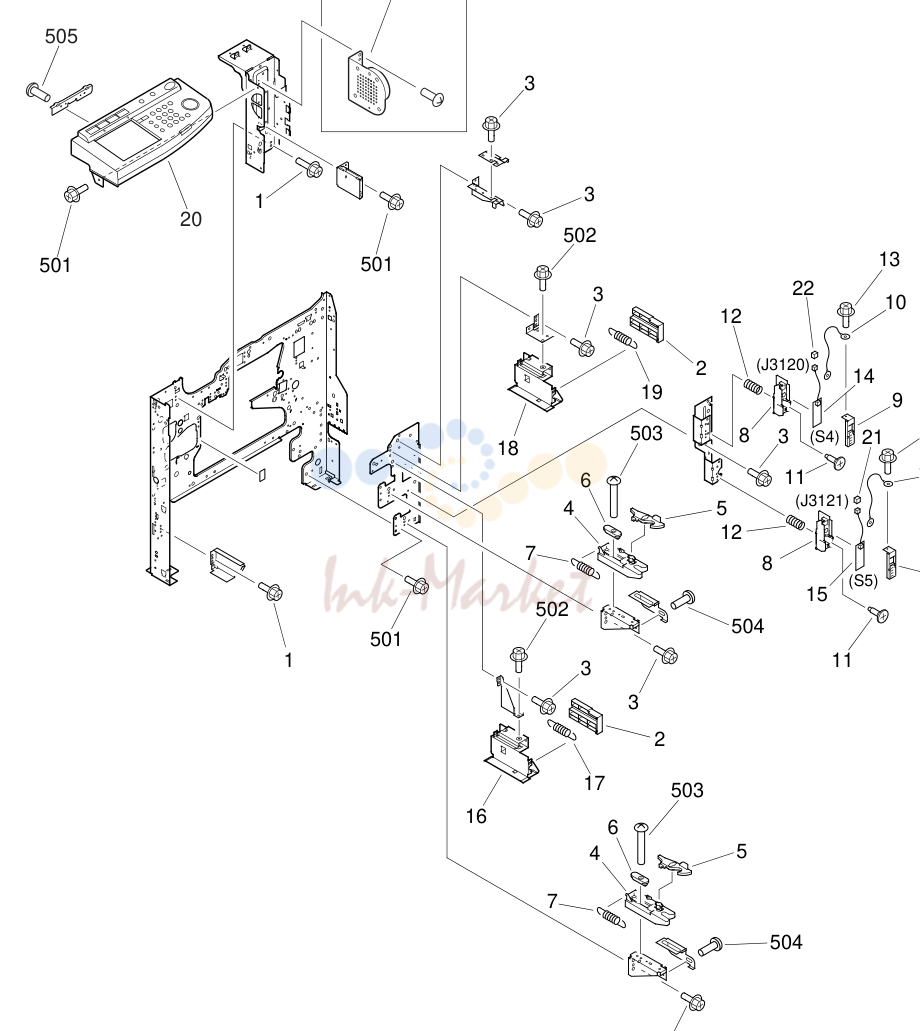

2. MACHINE FRONT PLATE
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 101 | - NPN RF MACHINE FRONT PLATE | ||
| 1 | XA9-0721-000 запросить цену → | AR SCREW,RS,M4X10 | |
| 2 | FB5-3928-000 запросить цену → | 2 COVER, RIGHT RAIL | |
| 3 | XA9-0626-000 запросить цену → | 9 SCREW,RS,M3X6 | |
| 4 | FB3-2937-000 запросить цену → | 2 BLOCK, CASSETTE STOP | |
| 5 | FB5-1471-000 запросить цену → | 2 LEVER, CLICK | |
| 6 | FB5-4762-000 запросить цену → | 2 GUIDE, CASSETTE CLICK | |
| 7 | FS7-2287-000 запросить цену → | 2 SPRING, TENSION | |
| 8 | FB3-2947-000 запросить цену → | 2 HOLDER, PCB | |
| 9 | FF6-0112-000 запросить цену → | 2 COVER, SIZE SENSOR PCB | |
| 10 | FF3-1171-000 запросить цену → | 2 CABLE, GROUNDING | |
| 11 | FS5-9397-000 запросить цену → | 2 SCREW,STEPPED,M4 | |
| 12 | FS6-2311-000 запросить цену → | 2 SPRING, COMPRESSION | |
| 13 | XA9-0626-000 запросить цену → | 4 SCREW,RS,M3X6 | |
| 14 | FG3-1617-000 запросить цену → | 1 UPPER CASSETTE SIZE PCB ASS'Y S4 J3120 | |
| 15 | FG3-1618-000 запросить цену → | 1 LOWER CASSETTE SIZE PCB ASS'Y S5 J3121 | |
| 16 | FF6-0087-000 запросить цену → | 1 RAIL, RIGHT, LOWER | |
| 17 | FS7-2288-000 запросить цену → | 1 SPRING, TENSION | |
| 18 | FF6-0096-000 запросить цену → | 1 RAIL, RIGHT, UPPER | |
| 19 | FS7-2288-000 запросить цену → | 1 SPRING, TENSION | |
| 20 | FG6-5752-000 запросить цену → | 1 CONTROL PANEL ASSEMBLY JAPANESE | |
| 21 | VS1-5057-006 запросить цену → | 1 CONNECTOR, SNAP TIGHT J3121 | |
| 22 | VS1-5057-007 запросить цену → | 1 CONNECTOR, SNAP TIGHT J3120 | |
| 501 | XB3-6400-800 запросить цену → | AR SCREW,RS,M4X8 | |
| 502 | XB3-6400-805 запросить цену → | 2 SCREW,RS,M4X8 | |
| 503 | XB1-2301-009 запросить цену → | 2 SCREW,MACH.,TRUSS HEAD,M3X10 | |
| 504 | XB6-7400-609 запросить цену → | 2 SCREW,TP,M4X6 |

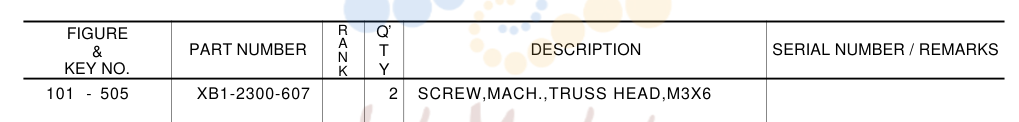

3. FIGURE R Q’
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 102 | - NPN RF INTERNAL COMPONENTS | ||
| 1 | FB5-5144-000 запросить цену → | 1 COVER, AUXILIARY | |
| 2 | FB5-5155-000 запросить цену → | 1 COVER, FIXING CONNECTOR | |
| 3 | FB5-5185-000 запросить цену → | 1 HANDLE, RIGHT FRONT | |
| 4 | FF6-0107-000 запросить цену → | 1 COVER, INTERNAL | |
| 5 | FF6-0138-000 запросить цену → | 1 GUIDE, PAPER DELIVERY | |
| 6 | FG6-0561-000 запросить цену → | 1 FEEDER ENGAGEMENT HANDLE UNIT | |
| 7 | FB4-3061-000 запросить цену → | 1 MOUNT, DOOR SWITCH | |
| 8 | WC8-5178-000 запросить цену → | 1 SWITCH, INTERLOCK SW3 | |
| 9 | FG3-1602-000 запросить цену → | 1 CABLE, DOOR SWITCH, AC J7,200 | |
| 10 | FB4-3062-000 запросить цену → | 1 SHAFT, DOOR SWITCH | |
| 11 | FB4-3063-000 запросить цену → | 1 BLOCK, SWITCH PRESSURE | |
| 12 | FB4-3064-000 запросить цену → | 1 BLOCK, SHAFT PRESSURE | |
| 13 | FB4-3065-000 запросить цену → | 1 HOLDER, DOOR SWITCH, REAR | |
| 14 | FB4-3066-000 запросить цену → | 1 HOLDER, DOOR SWITCH, FRONT | |
| 15 | FS6-2784-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 16 | FS7-2411-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 17 | FB3-2765-000 запросить цену → | 1 FILTER, PRECONDITION. EXPOSURE | |
| 18 | FG5-6297-000 запросить цену → | 1 PRECONDITIONING LAMP PCB UNIT LAMP2 J3125 | |
| 19 | XZ9-0527-000 запросить цену → | 1 MAGNET CATCH | |
| 20 | XZ9-0526-000 запросить цену → | 1 MAGNET CATCH | |
| 21 | VS1-5057-002 запросить цену → | 1 CONNECTOR, SNAP TIGHT J3125 | |
| 501 | XB3-6400-800 запросить цену → | AR SCREW,RS,M4X8 | |
| 502 | XB1-2300-609 запросить цену → | 1 SCREW,MACH.,TRUSS HEAD,M3X6 | |
| 503 | XB2-8300-807 запросить цену → | 2 SCREW,W/WASHER,M3X8 | |
| 504 | XB2-8300-807 запросить цену → | 2 SCREW,W/WASHER,M3X8 | |
| 505 | XB6-7300-605 запросить цену → | 1 SCREW,TP,M3X6 |

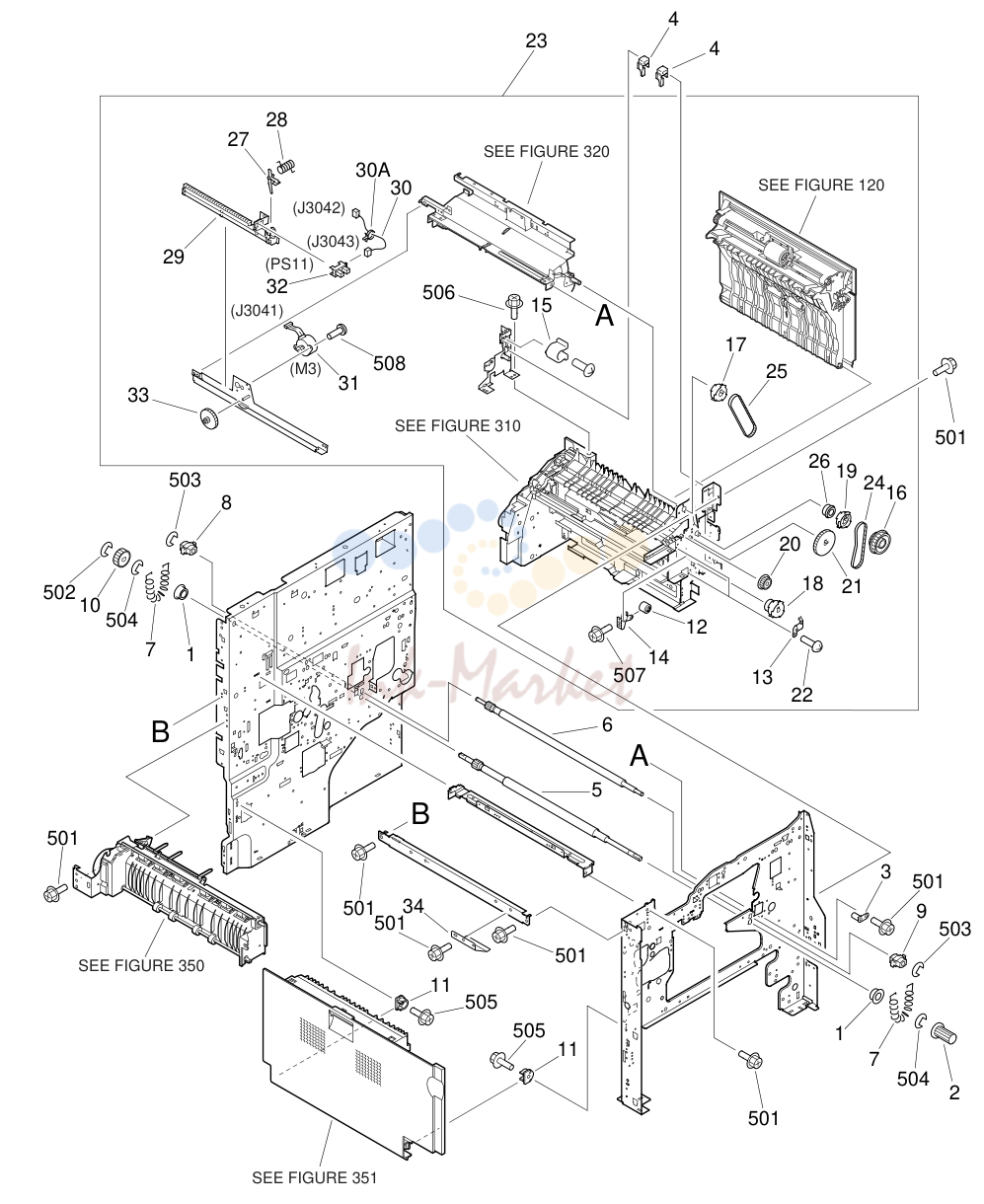

4. INTERNAL COMPONENTS 2
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 103 | - NPN RF INTERNAL COMPONENTS | ||
| 1 | FA1-0056-000 запросить цену → | 2 BUSHING | |
| 2 | FB1-7214-000 запросить цену → | 1 KNOB | |
| 3 | FB3-2214-000 запросить цену → | 1 PIN, POSITIONING | |
| 4 | FB3-2829-000 запросить цену → | 2 BLOCK, MULTI FEED TRAY, STOP | |
| 5 | FF6-0086-000 запросить цену → | 1 ROLLER, REGISTRATION, LOWER | |
| 6 | FF6-0097-000 запросить цену → | 1 ROLLER, REGISTRATION, UPPER | |
| 7 | FS2-2783-000 запросить цену → | 2 SPRING, TENSION | |
| 8 | FS5-1261-000 запросить цену → | 1 BUSHING, REGISTRATION, UPPER | |
| 9 | FS5-1944-000 запросить цену → | 1 BUSHING | |
| 10 | FS7-0738-000 запросить цену → | 1 GEAR, 29T | |
| 11 | FB5-5175-000 запросить цену → | 2 BUSHING, LEFT VERTICAL PATH | |
| 12 | FB5-4726-000 запросить цену → | 1 ROLLER, BELT ADJUSTING | |
| 13 | FB5-4727-000 запросить цену → | 2 SPRING, LEAF, GROUNDING | |
| 14 | FB5-5289-000 запросить цену → | 1 HOLDER, ROLLER | |
| 15 | FS5-1589-000 запросить цену → | 1 BUSHING | |
| 16 | FS5-3821-000 запросить цену → | 1 PULLEY, 40T/GEAR, 16T | |
| 17 | FS5-3822-000 запросить цену → | 1 PULLEY, 40T | |
| 18 | FS5-3823-000 запросить цену → | 1 PULLEY, 40T | |
| 19 | FS5-3831-000 запросить цену → | 1 PULLEY, 40T | |
| 20 | FS6-0572-000 запросить цену → | 1 GEAR, 16T | |
| 21 | FS7-0760-000 запросить цену → | 1 GEAR, 38T | |
| 22 | XA9-0591-000 запросить цену → | 2 SCREW,M3X8 | |
| 23 | FG6-5644-000 запросить цену → | 1 PAPER PICK-UP ASSEMBLY | |
| 24 | XF2-3110-840 запросить цену → | 1 BELT, TIMING | |
| 25 | XF2-3113-140 запросить цену → | 1 BELT, TIMING | |
| 26 | XG9-0403-000 запросить цену → | 1 BEARING, BALL | |
| 27 | FB3-2995-000 запросить цену → | 1 LINK, SIDE REGISTRATION | |
| 28 | FB3-2996-000 запросить цену → | 1 SPRING, TORSION | |
| 29 | FB5-4720-000 запросить цену → | 1 BLOCK, SIDE REGIST. SENSOR | |
| 103 | - 30 FF3-4174-000 1 CABLE, SIDE REGIST. SENSOR J3042,3043 | ||
| 31 | FH6-1253-000 запросить цену → | 1 MOTOR, STEPPING, DC24V M3 J3041 | |
| 32 | FH7-7462-000 запросить цену → | 1 PHOTO-INTERRUPTER PS11 J3043 | |
| 33 | FS7-0750-000 запросить цену → | 1 GEAR, 56T/14T | |
| 34 | FB5-9789-000 запросить цену → | 1 SPRING, LEAF | |
| 501 | XB3-6400-800 запросить цену → | AR SCREW,RS,M4X8 | |
| 502 | XD2-1100-402 запросить цену → | 1 RING,E | |
| 503 | XD2-1100-502 запросить цену → | 2 RING,E | |
| 504 | XD2-1100-642 запросить цену → | 2 RING,E | |
| 505 | XB3-7400-809 запросить цену → | 2 SCREW,RS TOOTHED LOCK,M4X8 | |
| 506 | XB3-6300-609 запросить цену → | 1 SCREW,RS,M3X6 | |
| 507 | XB3-6300-800 запросить цену → | 9 SCREW,RS,M3X8 | |
| 508 | XB1-2300-609 запросить цену → | 2 SCREW,MACH.,TRUSS HEAD,M3X6 | |
| 103-3 | COPYRIGHT C 2001 CANON INC. CANON iR2200/2800/3300 REV.0 APR. 2001 PRINTED IN JAPAN [IMPRIME AU JAPON] |

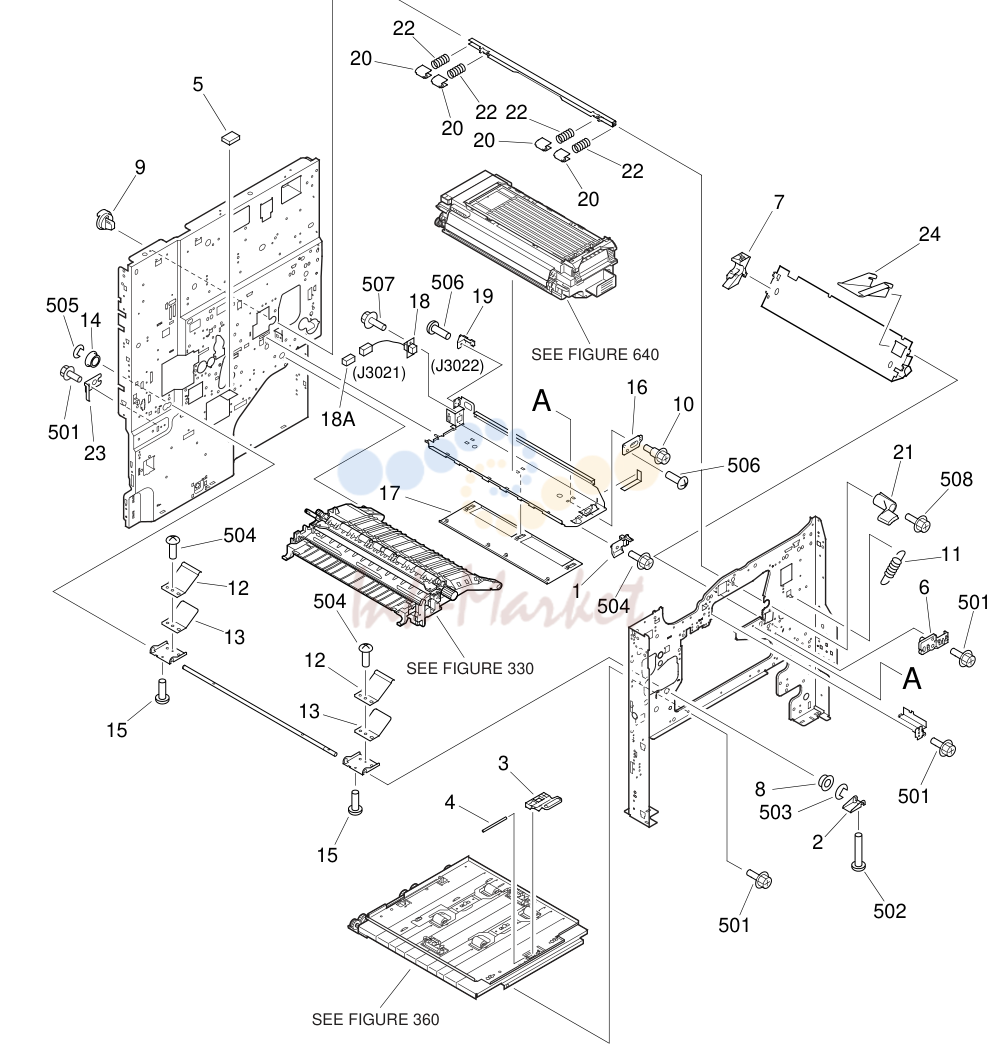

5. INTERNAL COMPONENTS 3
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 104 | - NPN RF INTERNAL COMPONENTS | ||
| 1 | FB3-2206-000 запросить цену → | 1 PLATE, STOP DEVELOPING | |
| 2 | FB5-4819-000 запросить цену → | 1 ARM, PRESSURE PLATE | |
| 3 | FB4-2943-000 запросить цену → | 1 HANDLE, PAPER FEEDER | |
| 4 | FB4-2944-000 запросить цену → | 1 SHAFT, HANDLE | |
| 5 | FB5-4839-000 запросить цену → | 1 DAMPER, PAPER FEED | |
| 6 | FB5-5160-000 запросить цену → | 1 PIN, HINGE, PAPER FEEDER | |
| 7 | FB5-5192-000 запросить цену → | 1 GUIDE, PAPER FEEDER HINGE | |
| 8 | FS1-1189-000 запросить цену → | 1 BUSHING | |
| 9 | FS2-1431-000 запросить цену → | 1 BUSHING | |
| 10 | FS5-9210-000 запросить цену → | 1 SCREW,STEPPED,M4 | |
| 11 | FS7-2386-000 запросить цену → | 1 SPRING, TENSION | |
| 12 | FB5-4816-000 запросить цену → | 2 PLATE, PRESSURE, BIG | |
| 13 | FB5-4817-000 запросить цену → | 2 PLATE, PRESSURE, SMALL | |
| 14 | FS1-1189-000 запросить цену → | 1 BUSHING | |
| 15 | XA9-0700-000 запросить цену → | 2 SCREW,TP,M4X8 | |
| 16 | FB5-4976-000 запросить цену → | 1 SPACER, DEVELOPING RAIL SLIDE | |
| 17 | FB5-4979-000 запросить цену → | 1 SHIELD, RAIL, UPPER | |
| 18 | FF3-1136-000 запросить цену → | 1 CABLE, TONNER SENSOR J3021,3022 | |
| 19 | FF5-1458-020 запросить цену → | 1 MOUNT, ELECTRODE | |
| 20 | FB2-3900-030 запросить цену → | 4 CAM, PRESSURE APPLICATION | |
| 21 | FB4-5382-000 запросить цену → | 1 HANDLE, DEVELOPING PRESSURE | |
| 22 | FS7-2387-000 запросить цену → | 4 SPRING, COMPRESSION | |
| 23 | FB5-5265-000 запросить цену → | 1 PLATE, GROUNDING | |
| 24 | FB5-9567-000 запросить цену → | 1 HOLDER, PAPER DUST | |
| 501 | XB3-6400-800 запросить цену → | AR SCREW,RS,M4X8 | |
| 502 | XB6-7501-007 запросить цену → | 3 SCREW,TP,M5X10 | |
| 503 | XD2-1100-642 запросить цену → | 1 RING,E | |
| 504 | XB6-7400-609 запросить цену → | 2 SCREW,TP,M4X6 | |
| 104 | - 505 XD2-1100-642 1 RING,E | ||
| 506 | XB1-2300-409 запросить цену → | 2 SCREW,MACH.,TRUSS HEAD,M3X4 | |
| 507 | XB3-6300-800 запросить цену → | 2 SCREW,RS,M3X8 | |
| 508 | XB3-6400-800 запросить цену → | 1 SCREW,RS,M4X8 | |
| 104-3 | COPYRIGHT C 2001 CANON INC. CANON iR2200/2800/3300 REV.0 APR. 2001 PRINTED IN JAPAN [IMPRIME AU JAPON] |

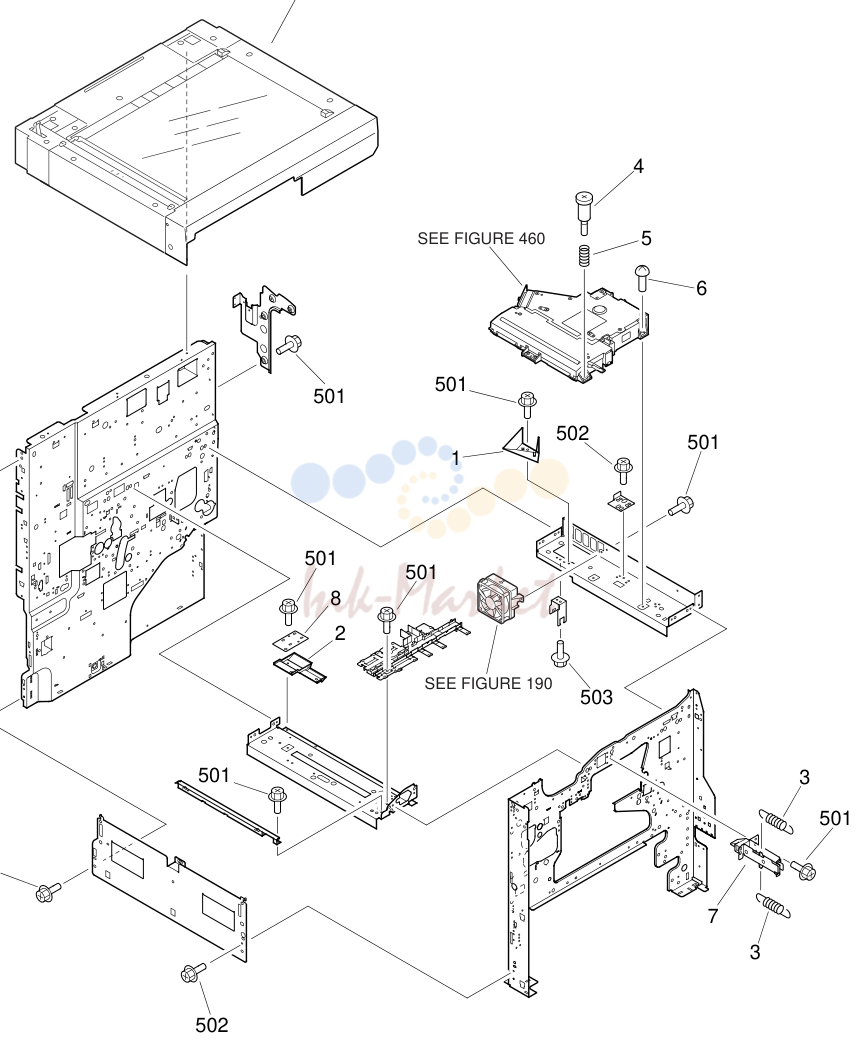

6. INTERNAL COMPONENTS 4
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 105 | - NPN RF INTERNAL COMPONENTS | ||
| 1 | FB5-5159-000 запросить цену → | 1 DUCT, LASER SCANNER | |
| 2 | FB5-5173-000 запросить цену → | 1 DUCT, CARTRIDGE | |
| 3 | FS7-2380-000 запросить цену → | 2 SPRING, TENSION | |
| 4 | FS5-9663-000 запросить цену → | 2 SCREW,STEPPED,M4 | |
| 5 | FS7-2410-000 запросить цену → | 2 SPRING, COMPRESSION | |
| 6 | XA9-1289-000 запросить цену → | 2 SCREW,W/WASHER,M4X10 | |
| 7 | FF6-0245-000 запросить цену → | 1 LASER SHUTTER LEVER UNIT | |
| 8 | FB5-4820-000 запросить цену → | 1 SHIELD, LASER CABLE | |
| 501 | XB3-6400-800 запросить цену → | AR SCREW,RS,M4X8 | |
| 502 | XB3-6400-800 запросить цену → | 4 SCREW,RS,M4X8 | |
| 503 | XB3-6400-800 запросить цену → | 1 SCREW,RS,M4X8 |

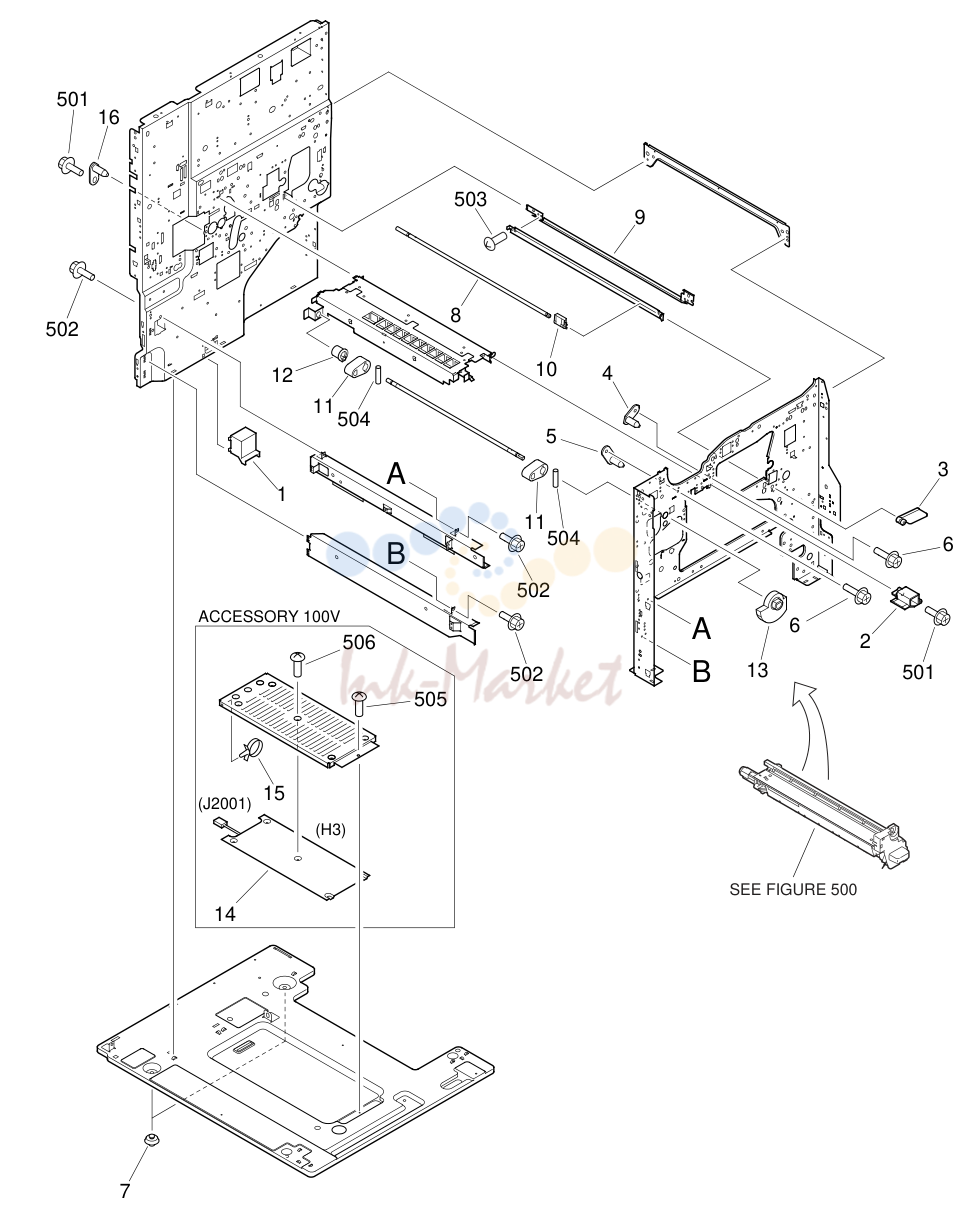

7. INTERNAL COMPONENTS 5
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 106 | - NPN RF INTERNAL COMPONENTS | ||
| 1 | FB3-3192-030 запросить цену → | 1 COVER, HEATER CONNECTOR | |
| 2 | FB5-5059-000 запросить цену → | 1 GUIDE, CARTRIDGE | |
| 3 | FB5-9252-000 запросить цену → | 1 HANDLE, PAPER DUST CLEANING | |
| 4 | FF6-0247-000 запросить цену → | 1 PIN, POSITIONING | |
| 5 | FF6-0111-000 запросить цену → | 1 PIN, POSITIONING | |
| 6 | XA9-0721-000 запросить цену → | AR SCREW,RS,M4X10 | |
| 7 | XH9-0125-000 запросить цену → | 2 FOOT, RUBBER | |
| 8 | FB5-9249-000 запросить цену → | 1 ROD, TENSION | |
| 9 | FF6-0092-000 запросить цену → | 1 PLATE, PAPER DUST CLEANING | |
| 10 | FF6-0102-000 запросить цену → | 1 PAD UNIT, PAPER DUST CLEANING | |
| 11 | FB4-5612-000 запросить цену → | 2 CAM, RELEASE | |
| 12 | FS5-1209-000 запросить цену → | 1 BUSHING | |
| 13 | FS7-0707-000 запросить цену → | 1 GEAR, 22T | |
| 14 | FH7-4576-000 запросить цену → | 1 HEATER, CASSETTE ACCESSORY 100V | |
| 15 | WT2-5041-000 запросить цену → | 1 TIE, CABLE ACCESSORY 100V | |
| 16 | FF6-0243-000 запросить цену → | 1 PIN, POSITIONING | |
| 501 | XB3-6400-800 запросить цену → | AR SCREW,RS,M4X8 | |
| 502 | XB3-6400-800 запросить цену → | 12 SCREW,RS,M4X8 | |
| 503 | XB1-2300-409 запросить цену → | 2 SCREW,MACH.,TRUSS HEAD,M3X4 | |
| 504 | XD3-2200-122 запросить цену → | 2 PIN,DOWEL | |
| 505 | XB1-2400-606 запросить цену → | 1 SCREW,MACH.,TRUSS HEAD,M4X6 ACCESSORY 100V | |
| 506 | XB1-2400-409 запросить цену → | 5 SCREW,MACH.,TRUSS HEAD,M4X4 ACCESSORY 100V | |
| 11 | SEE FIGURE | ||
| 503 | SEE FIGURE | ||
| 502 | SEE FIGURE | ||
| 7 | 9 16 SEE FIGURE 191 SEE FIGURE | ||
| 502 | SEE FIGURE | ||
| 107-1 | COPYRIGHT C 2001 CANON INC. CANON iR2200/2800/3300 REV.0 APR. 2001 PRINTED IN JAPAN [IMPRIME AU JAPON] | ||
| 107 | - NPN RF MACHINE REAR PLATE | ||
| 1 | FB5-5032-000 запросить цену → | 1 FLANGE, BELT, | |
| 2 | FB5-5048-000 запросить цену → | 1 COVER, PICK-UP DRIVE SHAFT | |
| 3 | FB5-5098-000 запросить цену → | 2 PLATE, GROUNDING | |
| 4 | FB5-5264-000 запросить цену → | 1 COVER, CONNECTOR | |
| 5 | FF6-0244-000 запросить цену → | 1 JOINT, PIPE | |
| 6 | FH2-6552-000 запросить цену → | 1 COVER, CONNECTOR | |
| 7 | FH2-6552-000 запросить цену → | 2 COVER, CONNECTOR ACC TYPE | |
| 8 | FH3-2613-000 запросить цену → | 1 SWITCHING REGULATOR PCB ASS'Y 100/120V | |
| 9 | FH3-2615-000 запросить цену → | 1 SWITCHING REGULATOR PCB ASS'Y 100/120V ACC TYPE | |
| 10 | FS7-2385-000 запросить цену → | 1 SPRING, TENSION | |
| 11 | WT2-5546-000 запросить цену → | 1 COVER, DUST | |
| 12 | FG3-1608-000 запросить цену → | 1 THERMISTOR PCB ASSEMBLY 220/240V | |
| 13 | FG3-1616-000 запросить цену → | 1 CABLE, THERMISTOR POWER SUPPLY 220/240V | |
| 14 | FB3-2596-000 запросить цену → | 1 SUPPORT, CORD | |
| 15 | FB5-4826-000 запросить цену → | 1 CONNECTOR, HV TRANSFER | |
| 16 | FB5-4827-000 запросить цену → | 1 SPRING UNIT, CONTACT | |
| 17 | FB5-4828-000 запросить цену → | 1 SPRING UNIT, CONTACT | |
| 18 | FB5-4829-000 запросить цену → | 1 SPRING UNIT, CONTACT | |
| 19 | VS1-5057-002 запросить цену → | 1 CONNECTOR, SNAP TIGHT J3110 | |
| 20 | FG3-0133-000 запросить цену → | 1 DRUM SENSOR UNIT | |
| 21 | FG3-1624-000 запросить цену → | 1 CABLE, TRANSFER GUIDE, HV J131 | |
| 22 | FG3-1625-000 запросить цену → | 1 CABLE, TRANSFER, HV | |
| 23 | FG3-1626-000 запросить цену → | 1 CABLE, STATIC ELIMINATOR, HV | |
| 24 | WM2-5143-000 запросить цену → | 1 HDD, MK6014MAP EXCEPT PS-KANJI TYPE | |
| 25 | FG3-1744-000 запросить цену → | 1 CENTRO PCB ASSEMBLY | |
| 26 | FB5-5014-000 запросить цену → | 1 LID, SLIDE | |
| 107 | - 27 FF6-0166-000 1 RAIL, WASTE TONER SENSOR | ||
| 28 | VS1-5057-004 запросить цену → | 1 CONNECTOR, SNAP TIGHT J3115 | |
| 29 | FM5-5153-000 запросить цену → | 1 WASTE TONER SENSOR PCB ASS'Y S2 J3115 | |
| 30 | FG6-5815-000 запросить цену → | 1 BOTTLE, WASTE TONER | |
| 501 | XB1-2300-607 запросить цену → | 4 SCREW,MACH.,TRUSS HEAD,M3X6 220/240V | |
| 502 | XB3-6400-800 запросить цену → | AR SCREW,RS,M4X8 | |
| 503 | XB6-7400-807 запросить цену → | 31 SCREW,TP,M4X8 | |
| 504 | XB1-2300-407 запросить цену → | 3 SCREW,MACH.,TRUSS HEAD,M3X4 | |
| 505 | XB6-7300-407 запросить цену → | 4 SCREW,TP,M3X4 | |
| 506 | XB6-7400-807 запросить цену → | 4 SCREW,TP,M4X8 | |
| 507 | XB1-2300-607 запросить цену → | 4 SCREW,MACH.,TRUSS HEAD,M3X6 | |
| 107-3 | COPYRIGHT C 2001 CANON INC. CANON iR2200/2800/3300 REV.0 APR. 2001 PRINTED IN JAPAN [IMPRIME AU JAPON] | ||
| 110 | - FG6-5777-000 1 POWER CORD TERMINAL ASSEMBLY 100V | ||
| 1 | FB5-5193-000 запросить цену → | 1 HANDLE, RIGHT REAR | |
| 2 | FF3-4192-000 запросить цену → | 1 CORD, POWER 100V PLG1 | |
| 3 | FF3-4193-000 запросить цену → | 1 CORD, POWER 120V PLG1 | |
| 4 | FH7-7528-000 запросить цену → | 1 BREAKER, CIRCUIT CB1 | |
| 5 | VD7-0211-001 запросить цену → | 1 FUSE FU1 | |
| 6 | FH2-5006-000 запросить цену → | 1 CABLE, GROUNDING 100V SEE NOTE | |
| 501 | XB1-2300-609 запросить цену → | 1 SCREW,MACH.,TRUSS HEAD,M3X6 100V | |
| 502 | XB1-2400-803 запросить цену → | 1 SCREW,MACH.,TRUSS HEAD,M4X8 100V | |
| 503 | XB1-2402-009 запросить цену → | 2 SCREW,MACH.,TRUSS HEAD,M4X20 | |
| 504 | XD1-4200-402 запросить цену → | 1 WASHER,TOOTHED LOCK 100V | |
| 505 | XB2-7400-607 запросить цену → | 1 SCREW,W/WASHER,M4X6 120V | |
| 111 | - FG6-5782-000 1 POWER CORD TERMINAL ASSEMBLY 220/240V | ||
| 1 | FH2-5761-020 запросить цену → | 1 POWER CORD 220V EXCEPT CHN | |
| 2 | FH2-5762-000 запросить цену → | 1 POWER CORD 240V UK PLG1 | |
| 3 | FH2-5763-000 запросить цену → | 1 POWER CORD 240V CA PLG1 | |
| 4 | FB5-5193-000 запросить цену → | 1 HANDLE, RIGHT REAR | |
| 5 | FF3-4194-000 запросить цену → | 1 CABLE, AC SOCKET | |
| 6 | FH7-7527-000 запросить цену → | 1 BREAKER, CIRCUIT CB1 | |
| 7 | VD7-0641-001 запросить цену → | 1 FUSE, 1A, 250V FU1 | |
| 8 | FH2-6488-000 запросить цену → | 1 CORD, POWER SUPPLY 220V CHN PLG1 | |
| 501 | XB1-2402-009 запросить цену → | 2 SCREW,MACH.,TRUSS HEAD,M4X20 | |
| 502 | XB2-7400-607 запросить цену → | 1 SCREW,W/WASHER,M4X6 | |
| 111-1 | COPYRIGHT C 2001 CANON INC. CANON iR2200/2800/3300 REV.0 APR. 2001 PRINTED IN JAPAN [IMPRIME AU JAPON] |

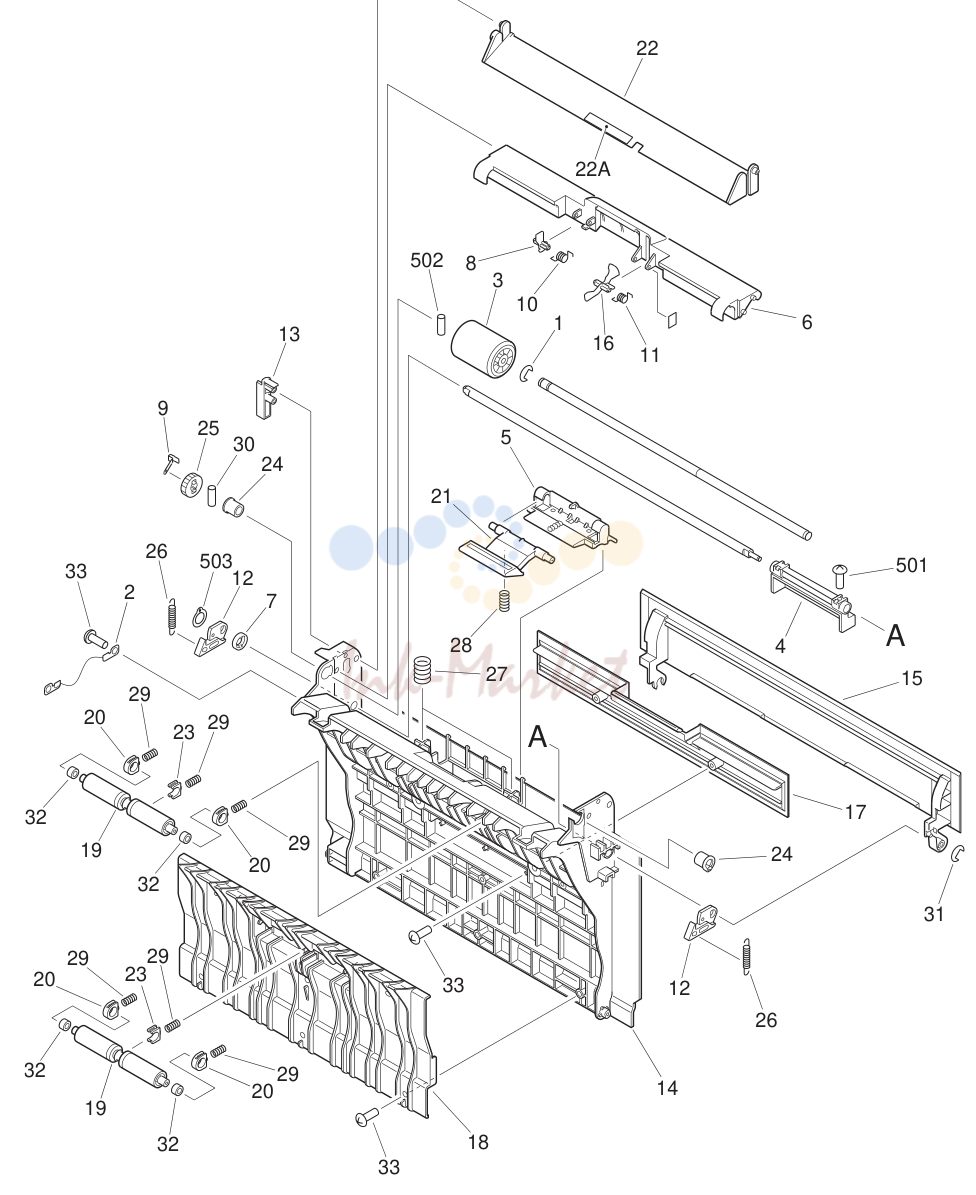

8. RIGHT DOOR ASSEMBLY
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 120 | - FG6-5648-000 1 RIGHT DOOR ASSEMBLY | ||
| 1 | FA4-1159-000 запросить цену → | 1 RING, RETAINING | |
| 2 | FB1-8439-000 запросить цену → | 1 WIRE | |
| 3 | FB1-8581-000 запросить цену → | 1 ROLLER, PAPER PICK-UP | |
| 4 | FB3-2812-000 запросить цену → | 1 HANDLE, RIGHT DOOR | |
| 5 | FB3-2815-000 запросить цену → | 1 ARM, MULTI FEED, | |
| 6 | FB6-2775-000 запросить цену → | 1 COVER, MULTI FEED ROLLER | |
| 7 | FB3-2821-000 запросить цену → | 1 BUSHING | |
| 8 | FB6-2776-000 запросить цену → | 1 FLAG, PAPER SENSOR, | |
| 9 | FB3-2834-000 запросить цену → | 1 PLATE, GROUNDING, MULTIROLLER | |
| 10 | FB3-2835-000 запросить цену → | 1 SPRING, TORSION | |
| 11 | FB4-3170-000 запросить цену → | 1 SPRING, TORSION | |
| 12 | FB6-2785-000 запросить цену → | 2 HOOK, RIGHT DOOR | |
| 13 | FB6-2786-000 запросить цену → | 1 ARM, CAM FOLLOWER | |
| 14 | FB5-4733-000 запросить цену → | 1 DOOR, RIGHT | |
| 15 | FB5-4766-000 запросить цену → | 1 DOOR, RIGHT UPPER | |
| 16 | FB5-5145-000 запросить цену → | 1 FLAG, MULTI PAPER SENSOR | |
| 17 | FB5-5194-000 запросить цену → | 1 PANEL, RIGHT DOOR BLANKING | |
| 18 | FB5-5195-000 запросить цену → | 1 GUIDE, INNER | |
| 19 | FB5-5199-000 запросить цену → | 2 ROLLER, PAPER FEED | |
| 20 | FB5-5200-000 запросить цену → | 4 HOLDER, ROLLER | |
| 21 | FE5-4132-000 запросить цену → | 1 ARM, MULTI FEED | |
| 22 | FF6-0101-000 запросить цену → | 1 GUIDE, MULTI FEED | |
| 23 | FS5-1598-000 запросить цену → | 2 BLOCK, ROLLER | |
| 24 | FS5-1950-000 запросить цену → | 2 BUSHING | |
| 25 | FS7-0761-000 запросить цену → | 1 GEAR, 19T | |
| 26 | FS6-2337-000 запросить цену → | 2 SPRING, TENSION | |
| 27 | FS6-2790-000 запросить цену → | 2 SPRING, COMPRESSION | |
| 28 | FS6-2791-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 120 | - 29 FS7-2406-000 6 SPRING, COMPRESSION | ||
| 30 | XD9-0104-000 запросить цену → | 1 PIN,DOWEL | |
| 31 | XD9-0134-000 запросить цену → | 1 RING,E | |
| 32 | XG9-0242-000 запросить цену → | 4 BEARING, BALL | |
| 33 | XA9-0605-000 запросить цену → | 9 SCREW,P,M4X8 | |
| 501 | XB1-2400-809 запросить цену → | 1 SCREW,MACH.,TRUSS HEAD,M4X8 | |
| 502 | XD3-2160-162 запросить цену → | 1 PIN,DOWEL | |
| 503 | XD2-2100-602 запросить цену → | 1 RING,GRIP | |
| 120-3 | COPYRIGHT C 2001 CANON INC. CANON iR2200/2800/3300 REV.0 APR. 2001 PRINTED IN JAPAN [IMPRIME AU JAPON] | ||
| 160 | - FM5-0712-000 1 COPYBOARD COVER ASSEMBLY | ||
| 1 | FE5-3630-000 запросить цену → | 1 COVER, COPYBOARD, FRONT | |
| 2 | FE5-3631-000 запросить цену → | 1 COVER, COPYBOARD, REAR | |
| 3 | FE5-3632-000 запросить цену → | 2 HINGE, COPYBOARD COVER | |
| 4 | FE5-3634-000 запросить цену → | 2 PLATE, HINGE | |
| 5 | FL5-0550-000 запросить цену → | 1 COPYBOARD CUSHION UNIT | |
| 6 | FE5-4380-000 запросить цену → | 2 PLATE, ANGLE ADJUSTMENT | |
| 501 | XB4-7401-009 запросить цену → | 14 SCREW,TAPPING,TRUSS HEAD,M4X10 | |
| 190 | - FG6-5638-000 1 DEVELOPING FAN ASSEMBLY | ||
| 1 | FF3-4172-000 запросить цену → | 1 CABLE, ENVIRONMENT SENSOR J3025,3029 | |
| 2 | FH6-1852-000 запросить цену → | 1 FAN FM1 J3020 | |
| 3 | FH7-7559-000 запросить цену → | 1 HUMIDITY SENSOR UNIT S3 J3029 | |
| 4 | VS1-5057-003 запросить цену → | 1 CONNECTOR, SNAP TIGHT J3020 | |
| 501 | XB4-7300-809 запросить цену → | 1 SCREW,TAPPING,TRUSS HEAD,M3X8 | |
| 502 | XB4-7403-509 запросить цену → | 2 SCREW,TAPPING,TRUSS HEAD,M4X35 | |
| 190-1 | COPYRIGHT C 2001 CANON INC. CANON iR2200/2800/3300 REV.0 APR. 2001 PRINTED IN JAPAN [IMPRIME AU JAPON] | ||
| 191 | - FG6-5814-000 1 MACHINE EXHAUST FAN ASSEMBLY | ||
| 1 | FB5-5257-000 запросить цену → | 1 PLATE, TERMINAL | |
| 2 | FB5-5258-000 запросить цену → | 1 LINK, DRIVE | |
| 3 | FH6-1852-000 запросить цену → | 1 FAN FM2 J3084 | |
| 4 | FH7-5778-000 запросить цену → | 1 SOLENOID SL6 J3082 | |
| 5 | VS1-5057-002 запросить цену → | 1 CONNECTOR, SNAP TIGHT J3082 | |
| 6 | VS1-5057-003 запросить цену → | 1 CONNECTOR, SNAP TIGHT J3084 | |
| 7 | FG3-1615-000 запросить цену → | 1 CABLE, HV EXHAUST J130 | |
| 501 | XB1-2300-409 запросить цену → | 3 SCREW,MACH.,TRUSS HEAD,M3X4 | |
| 502 | XB4-7403-509 запросить цену → | 2 SCREW,TAPPING,TRUSS HEAD,M4X35 | |
| 503 | XD3-1300-102 запросить цену → | 1 PIN,SPRING |

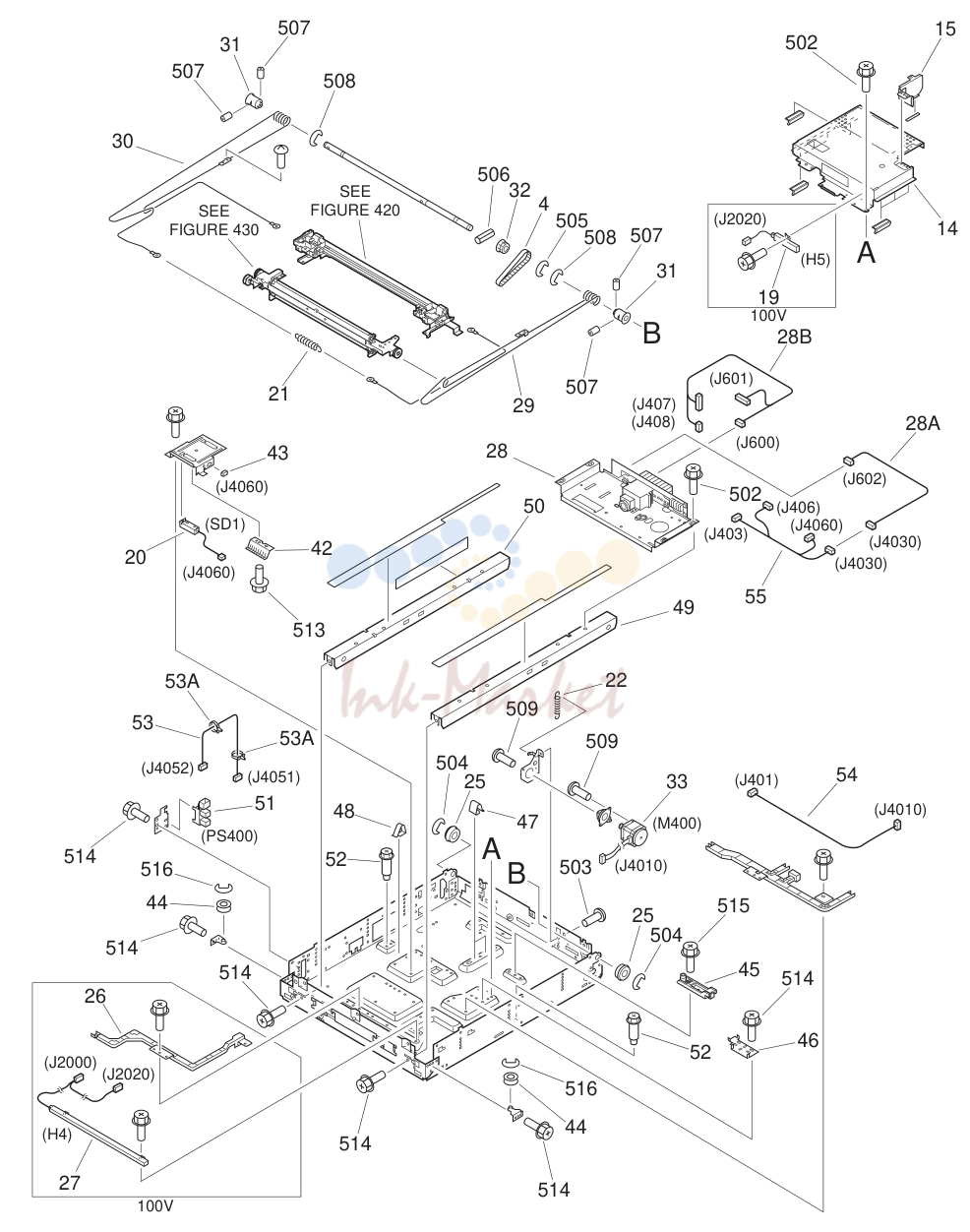

9. READER ASSEMBLY (1/2)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 210 | - NPN RF READER ASSEMBLY | ||
| 1 | FB4-5402-000 запросить цену → | 2 PLATE, GLASS | |
| 2 | FB5-3058-000 запросить цену → | 1 COVER, POCKET, LEFT | |
| 3 | FB5-3059-000 запросить цену → | 1 COVER, POCKET, RIGHT | |
| 4 | FB5-5206-000 запросить цену → | 1 BELT, SCANNER DRIVE | |
| 5 | FB5-5208-000 запросить цену → | 1 PANEL, UPPER | |
| 6 | FB5-5239-000 запросить цену → | 2 PLATE, INVERTER | |
| 7 | FB5-5242-000 запросить цену → | 1 PANEL, READER, RIGHT | |
| 8 | FH2-6552-000 запросить цену → | 1 COVER, CONNECTOR COPY TRAY TYPE | |
| 9 | FF3-4271-000 запросить цену → | 1 CABLE, INVERTER J402,4020 | |
| 10 | FF3-4284-000 запросить цену → | 1 CABLE, CCD GROUNDING J603 | |
| 11 | FF5-9816-000 запросить цену → | 1 GLASS, READER | |
| 12 | FF6-0325-000 запросить цену → | 1 PANEL, READER, LEFT | |
| 13 | FF6-0327-000 запросить цену → | 1 PANEL, READER, REAR | |
| 14 | FF6-0328-000 запросить цену → | 1 SHIELD, CCD | |
| 15 | FF6-0329-000 запросить цену → | 1 SHIELD, MOTOR | |
| 16 | FF6-0340-000 запросить цену → | 1 GUIDE, PAPER | |
| 17 | FF9-1858-000 запросить цену → | 1 GLASS, COPYBOARD AB SIZE | |
| 210-3 | COPYRIGHT C 2001 CANON INC. CANON iR2200/2800/3300 REV.0 APR. 2001 PRINTED IN JAPAN [IMPRIME AU JAPON] | ||
| 210 | - 17B FB5-4554-000 1 PLATE, LENGTH INDEX A SIZE | ||
| 18 | FH3-7211-000 запросить цену → | 1 LAMP INVERTER PCB ASSEMBLY EXCEPT INCH/A SIZE | |
| 19 | FH7-4666-000 запросить цену → | 1 HEATER, PLATE 100V H5 J2020 | |
| 20 | FH7-7550-000 запросить цену → | 1 PAPER DETECT SENSOR UNIT SD1 J4060 | |
| 21 | FS6-2913-000 запросить цену → | 1 SPRING, TENSION | |
| 22 | FS7-2399-000 запросить цену → | 1 SPRING, TENSION | |
| 23 | FB5-5201-000 запросить цену → | 1 PANEL, READER, FRONT | |
| 24 | XA9-0721-000 запросить цену → | 2 SCREW,RS,M4X10 | |
| 25 | XG9-0250-000 запросить цену → | 2 BEARING, BALL | |
| 26 | FB5-3498-000 запросить цену → | 1 GUIDE, HEATER CABLE 100V | |
| 27 | FH7-4665-000 запросить цену → | 1 HEATER, PLATE 100V H4 J2000,2020 | |
| 28 | FG6-6020-000 запросить цену → | 1 CCD UNIT | |
| 29 | FB5-3085-000 запросить цену → | 1 WIRE, SCANNER, FRONT (MECH) | |
| 30 | FB5-3086-000 запросить цену → | 1 WIRE, SCANNER, REAR (MECH) | |
| 31 | FB5-3087-000 запросить цену → | 2 PULLEY | |
| 32 | FS5-3826-000 запросить цену → | 1 PULLEY, 36T | |
| 33 | FH6-1856-000 запросить цену → | 1 MOTOR, STEPPING M400 J4010 | |
| 34 | FB5-3090-000 запросить цену → | 1 LEVER, SENSOR | |
| 35 | FB5-3635-000 запросить цену → | 1 COVER, SENSOR | |
| 36 | FB5-3636-000 запросить цену → | 1 SPRING, TORSION | |
| 37 | FF3-4272-000 запросить цену → | 1 CABLE, DF MOUNT, LEFT J405,4051,4053 | |
| 38 | FH7-7557-000 запросить цену → | 1 PHOTO-INTERRUPTER PS401 J4053 | |
| 39 | FS5-9227-000 запросить цену → | 1 SCREW,STEPPED,M4 | |
| 40 | FG3-1672-000 запросить цену → | 1 CABLE, ADF-S, LATTICE J404,4100,4101 | |
| 210 | - 41 FF3-4273-000 1 CABLE, INVERTER CONNECT J4020,4021 | ||
| 42 | FB5-5551-000 запросить цену → | 1 SPRING, LEAF | |
| 43 | VS1-5057-003 запросить цену → | 1 CONNECTOR, SNAP TIGHT J4060 | |
| 44 | FB1-7109-000 запросить цену → | 2 PULLEY | |
| 45 | FB3-2398-020 запросить цену → | 1 LEVER | |
| 46 | FB5-3046-000 запросить цену → | 1 PLATE, SKEW ADJUSTMENT | |
| 47 | FB5-5228-000 запросить цену → | 2 SPRING, LEAF | |
| 48 | FB5-5544-000 запросить цену → | 1 SPRING, LEAF | |
| 49 | FF5-9820-000 запросить цену → | 1 RAIL, SCANNER, FRONT | |
| 50 | FF5-9821-000 запросить цену → | 1 RAIL, SCANNER, REAR | |
| 51 | FH7-7557-000 запросить цену → | 1 PHOTO-INTERRUPTER PS400 J4052 | |
| 52 | FS5-9642-000 запросить цену → | 2 SCREW,STEPPED,M4 | |
| 53 | FG6-4971-000 запросить цену → | 1 CABLE, HOME POSITION SENSOR J4051,4052 | |
| 54 | FF3-4267-000 запросить цену → | 1 CABLE, SCANNER MOTOR J401,4010 | |
| 55 | FG3-1677-000 запросить цену → | 1 CABLE, PAPER DETECT SENSOR J403,406,4030,4060 | |
| 56 | FB5-4544-000 запросить цену → | 2 SHEET, BLANKING ADF TYPE | |
| 57 | WE8-5858-000 запросить цену → | 1 CORE, FERRITE IR2200/2800 | |
| 501 | XB1-2300-407 запросить цену → | 2 SCREW,MACH.,TRUSS HEAD,M3X4 EXCEPT INCH/A SIZE | |
| 502 | XB3-6400-800 запросить цену → | 59 SCREW,RS,M4X8 | |
| 503 | XB6-7300-409 запросить цену → | 2 SCREW,TP,M3X4 | |
| 504 | XD2-1100-642 запросить цену → | 4 RING,E | |
| 505 | XD2-1100-642 запросить цену → | 1 RING,E | |
| 506 | XD3-1250-142 запросить цену → | 1 PIN,SPRING | |
| 507 | XB6-2400-508 запросить цену → | 4 SETSCREW,M4X5 | |
| 508 | XD2-1100-642 запросить цену → | 2 RING,E | |
| 509 | XB1-2300-609 запросить цену → | 4 SCREW,MACH.,TRUSS HEAD,M3X6 | |
| 510 | XB3-6400-800 запросить цену → | 1 SCREW,RS,M4X8 | |
| 210-5 | COPYRIGHT C 2001 CANON INC. CANON iR2200/2800/3300 REV.0 APR. 2001 PRINTED IN JAPAN [IMPRIME AU JAPON] | ||
| 210 | - 511 XB1-2300-609 2 SCREW,MACH.,TRUSS HEAD,M3X6 | ||
| 512 | XB2-7400-609 запросить цену → | 1 SCREW,W/WASHER,M4X6 | |
| 513 | XB3-6400-800 запросить цену → | 1 SCREW,RS,M4X8 | |
| 514 | XB3-6400-800 запросить цену → | 19 SCREW,RS,M4X8 | |
| 515 | XB3-6401-205 запросить цену → | 1 SCREW,RS,M4X12 | |
| 516 | XD2-1100-642 запросить цену → | 2 RING,E |

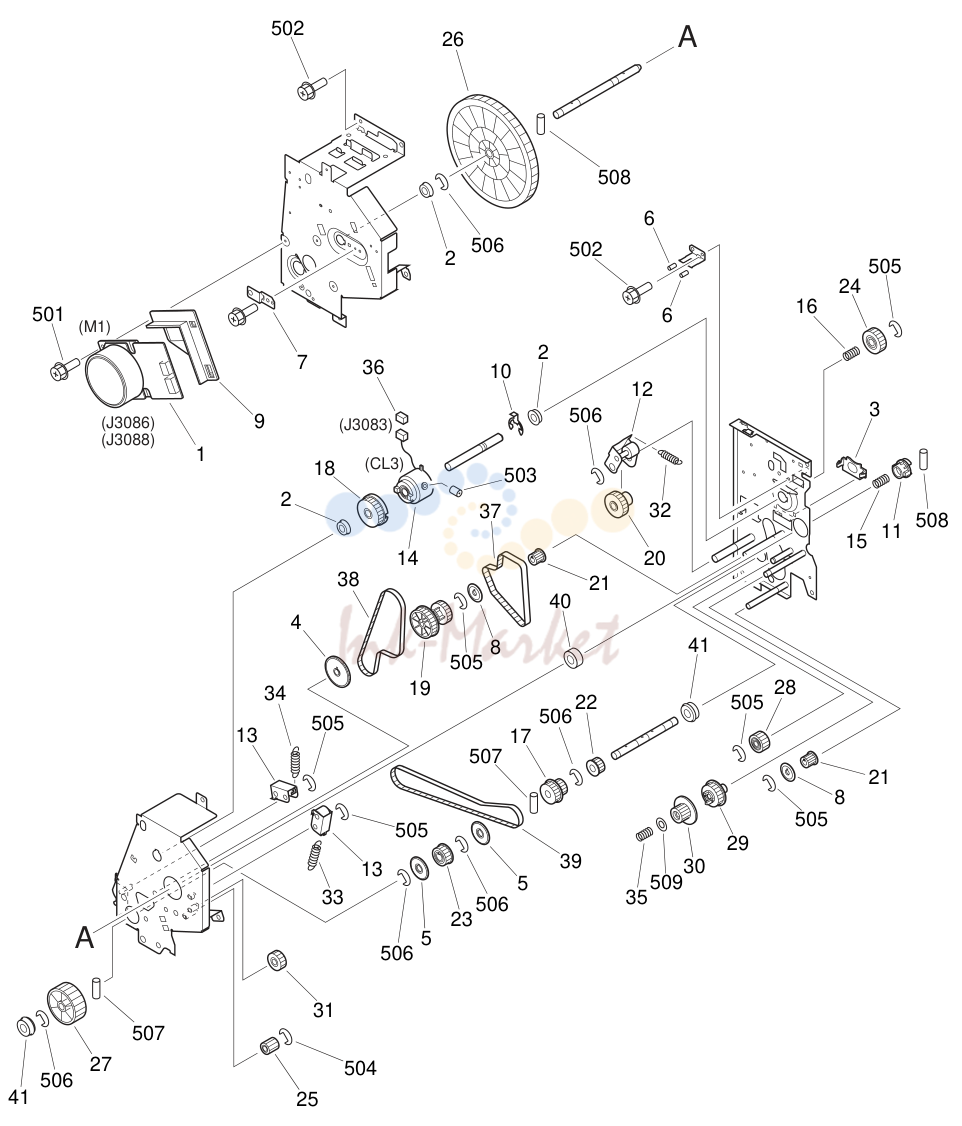

10. MAIN DRIVE ASSEMBLY
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 250 | - FG6-5727-000 1 MAIN DRIVE ASSEMBLY | ||
| 1 | FH6-1845-000 запросить цену → | 1 MOTOR, DC BRUSHLESS M1 J3086,3088 | |
| 2 | FA9-2112-000 запросить цену → | 3 BUSHING | |
| 3 | FB3-2576-000 запросить цену → | 1 SUPPORT, SLEEVE | |
| 4 | FB5-5031-000 запросить цену → | 1 FLANGE, BELT, | |
| 5 | FB5-5032-000 запросить цену → | 2 FLANGE, BELT, | |
| 6 | FB5-5035-000 запросить цену → | 2 RUBBER, NOISE PREVENTION | |
| 7 | FB5-5036-000 запросить цену → | 1 PLATE, GROUNDING | |
| 8 | FB5-5037-000 запросить цену → | 2 FLANGE, BELT, | |
| 9 | FB5-5038-000 запросить цену → | 1 SHIELD, MOTOR | |
| 10 | FB5-5039-000 запросить цену → | 1 RING, E | |
| 11 | FB5-5050-000 запросить цену → | 1 COUPLING, DRUM | |
| 12 | FF6-0181-000 запросить цену → | 1 ARM, REGISTRATION TENSION | |
| 13 | FF6-0182-000 запросить цену → | 2 ARM, TENSION | |
| 14 | FH6-5007-000 запросить цену → | 1 CLUTCH, ELECTRO MAGNETIC CL3 J3083 | |
| 15 | FS5-2310-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 16 | FS5-2312-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 17 | FS5-3814-000 запросить цену → | 1 PULLEY, 19T/38T | |
| 18 | FS5-3815-000 запросить цену → | 1 PULLEY, 51T | |
| 19 | FS5-3816-000 запросить цену → | 1 PULLEY, 23T/52T | |
| 20 | FS5-3817-000 запросить цену → | 1 PULLEY, 20T/23T | |
| 21 | FS5-3818-000 запросить цену → | 2 PULLEY, 20T | |
| 22 | FS5-3819-000 запросить цену → | 1 PULLEY, 26T | |
| 23 | FS5-3825-000 запросить цену → | 1 PULLEY, 33T | |
| 24 | FS6-0536-000 запросить цену → | 1 GEAR, 27T | |
| 25 | FS7-0758-000 запросить цену → | 1 GEAR, 14T | |
| 26 | FS7-0710-000 запросить цену → | 1 GEAR, 241T | |
| 27 | FS7-0711-000 запросить цену → | 1 GEAR, 78T | |
| 28 | FS7-0712-000 запросить цену → | 1 GEAR, 18T | |
| 29 | FS7-0713-000 запросить цену → | 1 GEAR, 23T | |
| 250 | - 30 FS7-0714-000 1 GEAR, 19T | ||
| 31 | FS7-0715-000 запросить цену → | 1 GEAR, 23T | |
| 32 | FS7-2376-000 запросить цену → | 1 SPRING, TENSION | |
| 33 | FS7-2377-000 запросить цену → | 1 SPRING, TENSION | |
| 34 | FS7-2378-000 запросить цену → | 1 SPRING, TENSION | |
| 35 | FS7-2379-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 36 | VS1-5057-002 запросить цену → | 1 CONNECTOR, SNAP TIGHT J3083 | |
| 37 | XF2-3112-080 запросить цену → | 1 BELT, DRIVE | |
| 38 | XF2-3115-460 запросить цену → | 1 BELT, DRIVE | |
| 39 | XF2-3121-460 запросить цену → | 1 BELT, DRIVE | |
| 40 | XG9-0208-000 запросить цену → | 1 BEARING, BALL | |
| 41 | XG9-0250-000 запросить цену → | 2 BEARING, BALL | |
| 501 | XB6-7300-609 запросить цену → | 4 SCREW,TP,M3X6 | |
| 502 | XB3-6300-609 запросить цену → | 9 SCREW,RS,M3X6 | |
| 503 | XB6-2300-409 запросить цену → | 2 SETSCERW,M3X4 | |
| 504 | XD2-1100-322 запросить цену → | 1 RING,E | |
| 505 | XD2-1100-502 запросить цену → | 7 RING,E | |
| 506 | XD2-1100-642 запросить цену → | 9 RING,E | |
| 507 | XD3-2200-182 запросить цену → | 2 PIN,DOWEL | |
| 508 | XD3-2250-142 запросить цену → | 3 PIN,DOWEL | |
| 509 | XD1-1106-222 запросить цену → | 1 SHIM | |
| 250-3 | COPYRIGHT C 2001 CANON INC. CANON iR2200/2800/3300 REV.0 APR. 2001 PRINTED IN JAPAN [IMPRIME AU JAPON] |

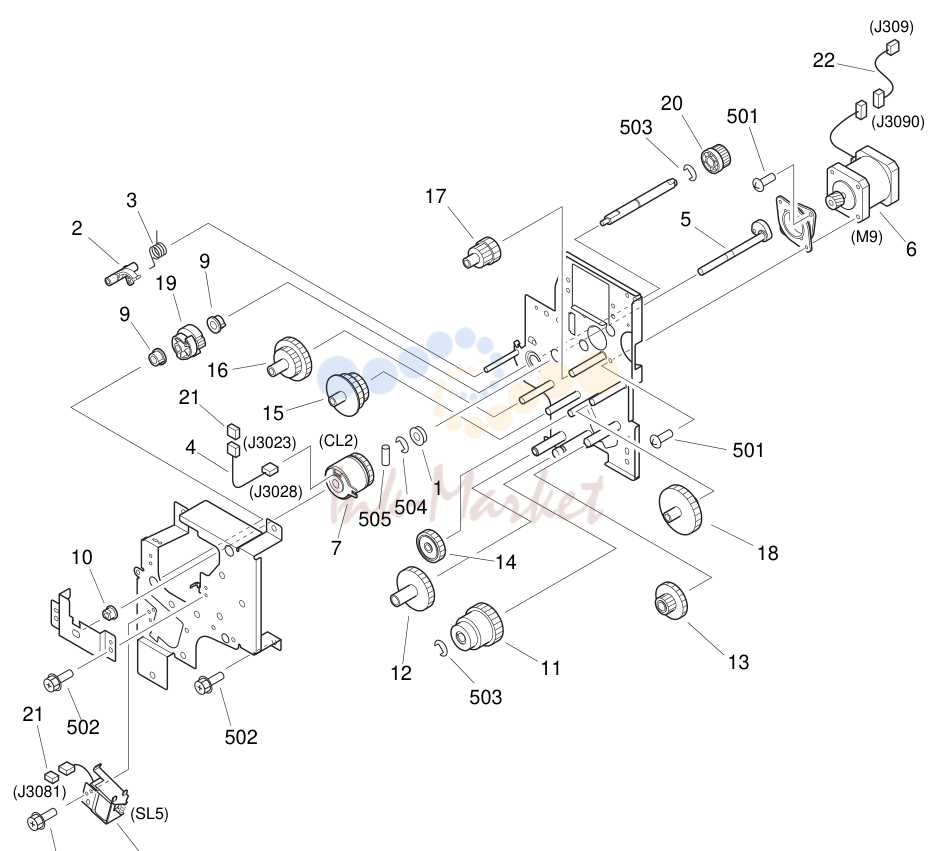

11. PAPER PICK-UP DRIVE ASSEMBLY
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 260 | - FG6-5726-000 1 PAPER PICK-UP DRIVE ASSEMBLY | ||
| 1 | FA9-2112-000 запросить цену → | 1 BUSHING | |
| 2 | FB5-5045-000 запросить цену → | 1 ARM, TRIGGER | |
| 3 | FB5-5046-000 запросить цену → | 1 SPRING, TORSION | |
| 4 | FF3-4190-000 запросить цену → | 1 CABLE, CLUTCH J3023,3028 | |
| 5 | FF6-0186-000 запросить цену → | 1 SHAFT, CAM JOINT | |
| 6 | FH6-1849-000 запросить цену → | 1 MOTOR, STEPPING M9 J3090 | |
| 7 | FH6-5006-000 запросить цену → | 1 CLUTCH, ELECTRO MAGNETIC CL2 J3028 | |
| 8 | FH6-5009-000 запросить цену → | 1 SOLENOID SL5 J3081 | |
| 9 | FS5-1943-000 запросить цену → | 2 BUSHING | |
| 10 | FS5-1947-000 запросить цену → | 1 BUSHING | |
| 11 | FS5-3824-000 запросить цену → | 1 PULLEY, 38T/34T | |
| 12 | FS7-0725-000 запросить цену → | 1 GEAR, 36T | |
| 13 | FS7-0726-000 запросить цену → | 1 GEAR, 36T/18T | |
| 14 | FS7-0727-000 запросить цену → | 1 GEAR, 33T | |
| 15 | FS7-0728-000 запросить цену → | 1 GEAR, 25T/39T | |
| 16 | FS7-0729-000 запросить цену → | 1 GEAR, 36T/24T | |
| 17 | FS7-0730-000 запросить цену → | 1 GEAR, 39T/20T | |
| 18 | FS7-0731-000 запросить цену → | 1 GEAR, 49T | |
| 19 | FS7-0737-000 запросить цену → | 1 GEAR, 24T | |
| 20 | FS7-0753-000 запросить цену → | 1 GEAR, 17T | |
| 21 | VS1-5057-002 запросить цену → | 2 CONNECTOR, SNAP TIGHT J3023,3081 | |
| 22 | FF3-4165-000 запросить цену → | 1 CABLE, REGISTRATION SEE NOTE J309,3090 | |
| 501 | XB1-2300-609 запросить цену → | 4 SCREW,MACH.,TRUSS HEAD,M3X6 | |
| 502 | XB3-6300-609 запросить цену → | 7 SCREW,RS,M3X6 | |
| 503 | XD2-1100-502 запросить цену → | 2 RING,E | |
| 504 | XD2-1100-642 запросить цену → | 1 RING,E | |
| 505 | XD3-2200-142 запросить цену → | 1 PIN,DOWEL | |
| 261 | - FG6-5651-000 1 DUPLEXING DRIVE ASSEMBLY | ||
| 1 | FH6-1851-000 запросить цену → | 1 MOTOR, STEPPING M6 J3144 | |
| 2 | VS1-5057-004 запросить цену → | 1 CONNECTOR, SNAP TIGHT J3144 | |
| 501 | XB3-6300-609 запросить цену → | 2 SCREW,RS,M3X6 | |
| 261-1 | COPYRIGHT C 2001 CANON INC. CANON iR2200/2800/3300 REV.0 APR. 2001 PRINTED IN JAPAN [IMPRIME AU JAPON] | ||
| 280 | - FG6-5703-000 1 FIXING FEEDER DRIVE ASSEMBLY | ||
| 1 | FB1-7099-020 запросить цену → | 1 LEVER, STOP | |
| 2 | FB1-7190-000 запросить цену → | 1 COVER, LEVER | |
| 3 | FB5-4821-000 запросить цену → | 1 CAM, PRESSURE | |
| 4 | FF6-0141-000 запросить цену → | 1 LOWER PLATE, FEEDER DRIVE | |
| 5 | FH6-1848-000 запросить цену → | 1 MOTOR, DC BRUSHLESS M4 J3124,3126 | |
| 6 | FS1-9005-000 запросить цену → | 1 SCREW,STEPPED,M4 | |
| 7 | FS5-2331-000 запросить цену → | 1 SPRING, TENSION | |
| 8 | FS7-0702-000 запросить цену → | 1 GEAR, 21T/28T | |
| 9 | FS7-0703-000 запросить цену → | 1 GEAR, 39T | |
| 10 | FS7-0704-000 запросить цену → | 1 GEAR, 23T/70T | |
| 11 | FS7-0705-000 запросить цену → | 1 GEAR, 16T | |
| 501 | XB3-6300-609 запросить цену → | 8 SCREW,RS,M3X6 | |
| 502 | XB5-2401-609 запросить цену → | 1 SCREW,CT,M4X16 | |
| 503 | XB6-7300-609 запросить цену → | 4 SCREW,TP,M3X6 |
Каталог очень большой (1519 позиций). Показаны первые 11 узлов со схемами; полный список доступен по запросу.
