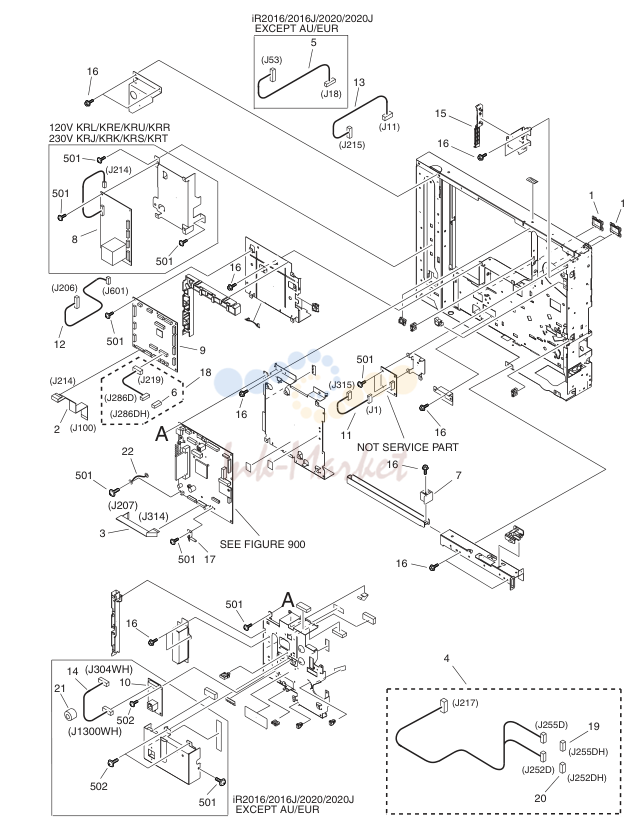

- 6. NPN RF MACHINE REAR PLATE

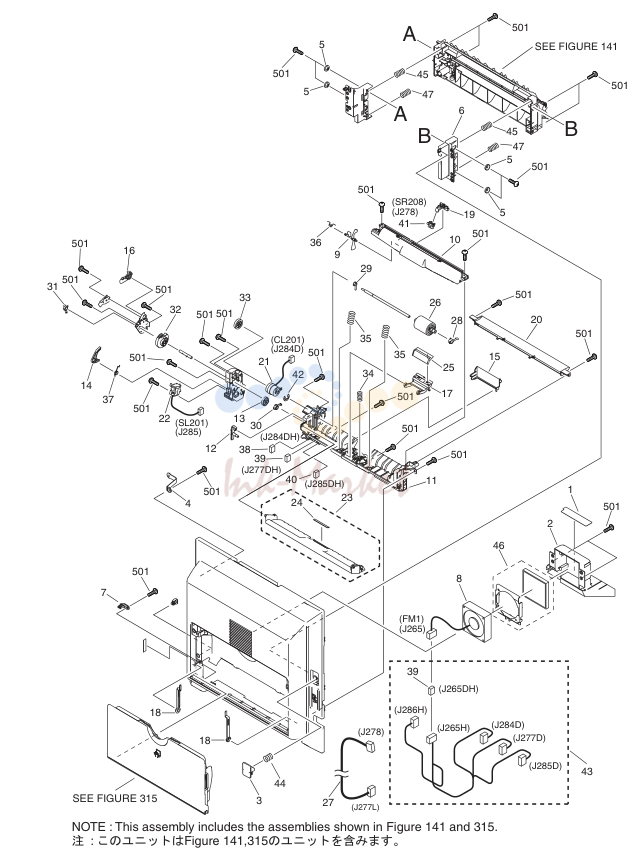

- 7. FM2-3330-000 1 LEFT DOOR ASSEMBLY SEE NOTE

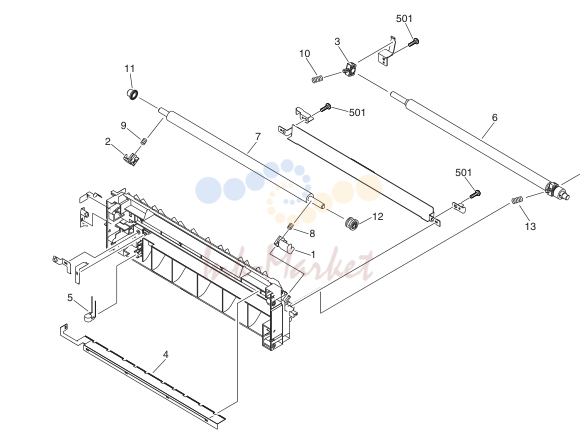

- 8. FM2-3315-000 1 TRANSFER MOUNT ASSEMBLY SEE NOTE

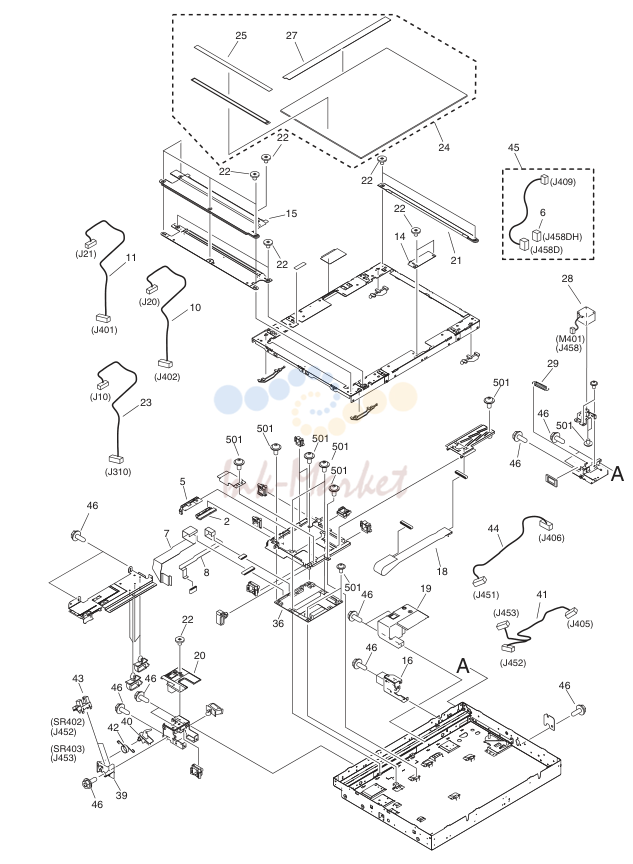

- 9. NPN RF READER ASSEMBLY

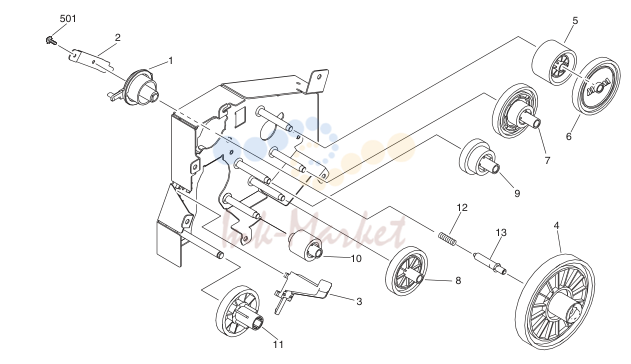

- 10. FM2-3344-000 1 MAIN DRIVE ASSEMBLY

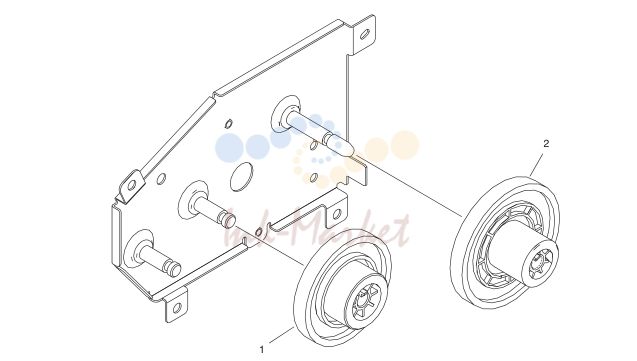

- 11. FM2-3350-000 1 FIXING DRIVE ASSEMBLY

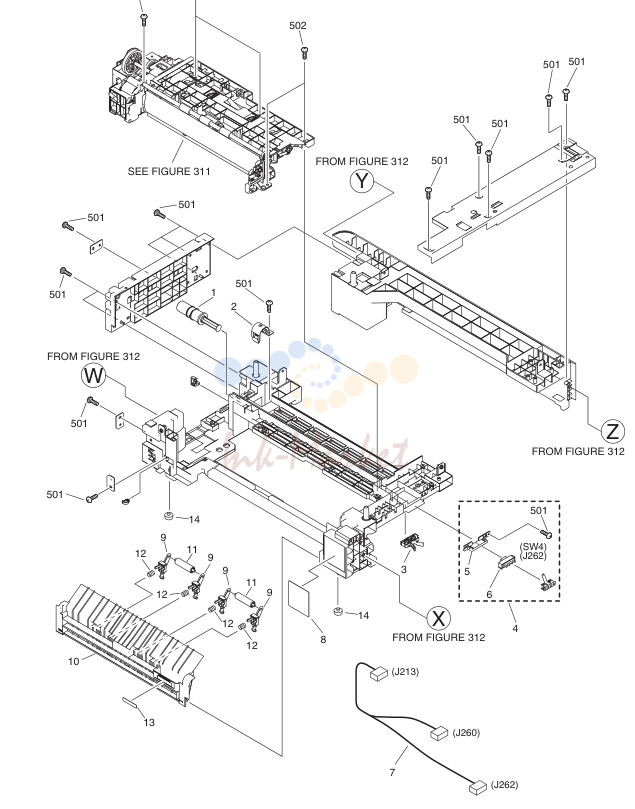

- 12. NPN RF CASSETTE FEEDER ASSEMBLY

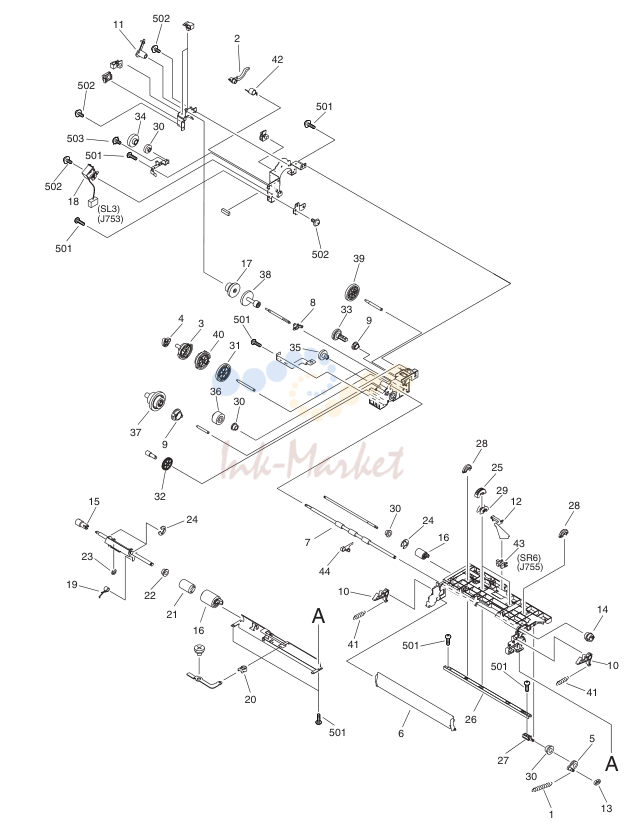

- 13. FM2-3320-000 1 PAPER PICK-UP ASSEMBLY

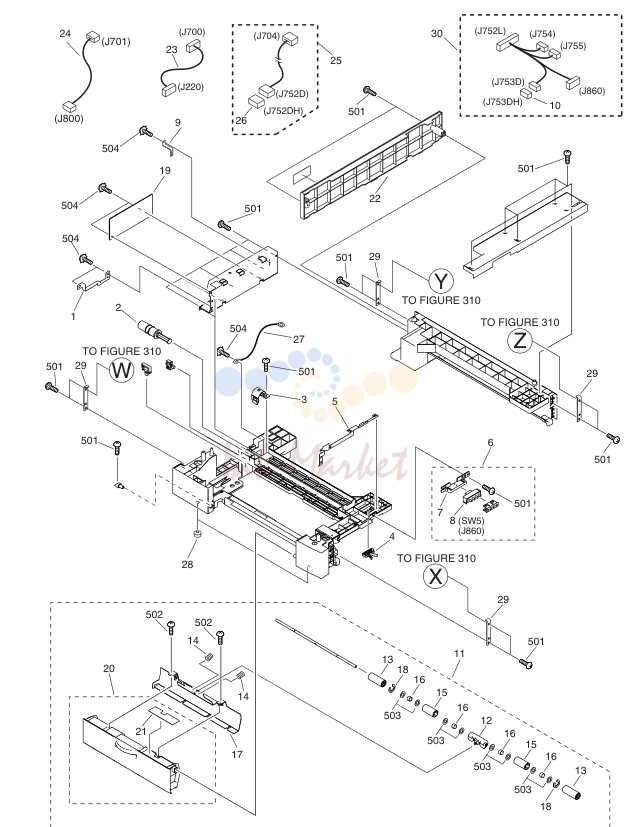

- 14. NPN RF CASSETTE FEEDER ASSEMBLY

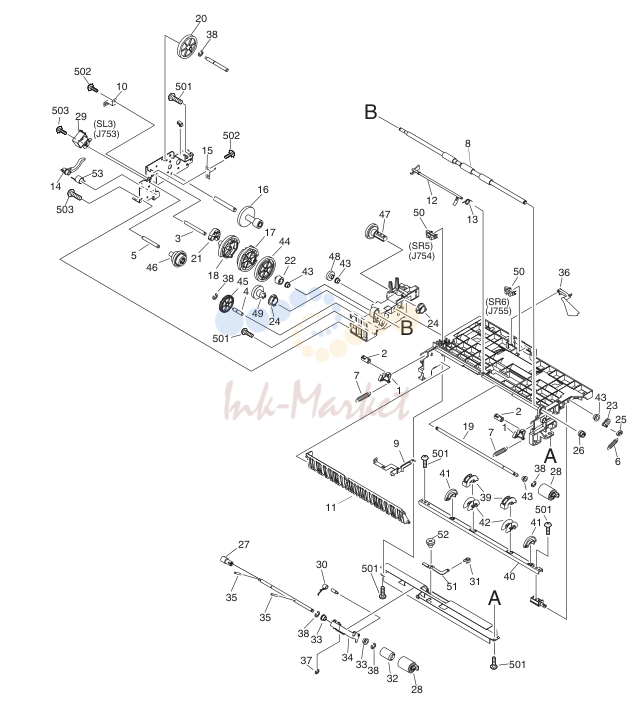

- 15. FM2-4484-000 1 PAPER PICK-UP ASSEMBLY
- 16. FM2-3294-000 1 MULTI FEED TRAY ASS'Y SEE NOTE1
- 17. FM2-3351-000 1 PAPER DELIVERY ASSEMBLY
- 18. FM2-3286-000 1 DEVELOPING ASSEMBLY
- 19. FM2-3345-000 1 FIXING ASSEMBLY 120V
- 20. NPN RF COUNTER PCB ASSEMBLY
- 21. FM2-4018-000 1 HVT PCB ASSEMBLY
- 22. FIGURE Z10
- 23. SM COVER SUPER G3.qxp 9/15/2005 2:35 PM Page 1
- 24. FIGURE X90
- 25. SM COVER PCL.qxp 9/15/2005 2:38 PM Page 1
- 26. SM COVER ufr.qxp 9/15/2005 2:40 PM Page 1
1. Contents
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 001 | ACCESSORIES .....................................................................2-4 | ||
| 100 | EXTERNAL COVERS, PANELS, ETC. .................................2-6 | ||
| 101 | MACHINE FRONT PLATE ...................................................2-10 | ||
| 102 | INTERNAL COMPONENTS 1 .............................................2-12 | ||
| 103 | INTERNAL COMPONENTS 2 .............................................2-16 | ||
| 104 | MACHINE REAR PLATE .....................................................2-20 | ||
| 140 | LFET DOOR ASSEMBLY ....................................................2-24 | ||
| 141 | PAPER FEEDER FRAME ASSEMBLY ...............................2-28 | ||
| 210 | READER ASSEMBLY ..........................................................2-30 | ||
| 250 | MAIN DRIVE ASSEMBLY ....................................................2-36 | ||
| 280 | FIXING DRIVE ASSEMBLY .................................................2-38 | ||
| 300 | CASSETTE ..........................................................................2-40 | ||
| 310 | CASSETTE FEEDER ASSEMBLY ......................................2-42 | ||
| 311 | PAPER PICK-UP ASSEMBLY .............................................2-44 | ||
| 312 | CASSETTE FEEDER ASSEMBLY(iR2020) ........................2-48 | ||
| 313 | PAPER PICK-UP ASSEMBLY(iR2020) ...............................2-52 | ||
| 315 | MULTI FEED TRAY ASSEMBLY .........................................2-56 | ||
| 350 | PAPER DELIVERY ASSEMBLY ..........................................2-58 | ||
| 640 | DEVELOPING ASSEMBLY .................................................2-60 | ||
| 810 | FIXING ASSEMBLY .............................................................2-62 | ||
| 900 | IMAGE PROCESSOR PCB ASSEMBLY .............................2-66 | ||
| 930 | HVT PCB ASSEMBLY .........................................................2-68 | ||
| 100 | EXTERNAL COVERS, PANELS, ETC...............................................................2-6 | ||
| 101 | MACHINE FRONT PLATE................................................................................2-10 | ||
| 102 | INTERNAL COMPONENTS 1..........................................................................2-12 | ||
| 103 | INTERNAL COMPONENTS 2..........................................................................2-16 | ||
| 104 | MACHINE REAR PLATE..................................................................................2-20 | ||
| 140 | LFET DOOR ASSEMBLY.................................................................................2-24 | ||
| 141 | PAPER FEEDER FRAME ASSEMBLY............................................................2-28 | ||
| 210 | READER ASSEMBLY.......................................................................................2-30 | ||
| 250 | MAIN DRIVE ASSEMBLY.................................................................................2-36 | ||
| 280 | FIXING DRIVE ASSEMBLY..............................................................................2-38 | ||
| 310 | CASSETTE FEEDER ASSEMBLY...................................................................2-42 | ||
| 311 | PAPER PICK-UP ASSEMBLY..........................................................................2-44 | ||
| 312 | CASSETTE FEEDER ASSEMBLY(iR2020/2020J)...........................................2-48 | ||
| 313 | PAPER PICK-UP ASSEMBLY(iR2020/2020J).................................................2-52 | ||
| 315 | MULTI FEED TRAY ASSEMBLY......................................................................2-56 | ||
| 350 | PAPER DELIVERY ASSEMBLY.......................................................................2-58 | ||
| 640 | DEVELOPING ASSEMBLY..............................................................................2-60 | ||
| 810 | FIXING ASSEMBLY..........................................................................................2-62 | ||
| 900 | IMAGE PROCESSOR PCB ASSEMBLY..........................................................2-66 | ||
| 930 | HVT PCB ASSEMBLY......................................................................................2-68 |
2. NPN RF ACCESSORIES
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FC6-4476-000 запросить цену → | 1 PLATE, SUPPORT, COVER | |
| 2 | FC5-1280-000 запросить цену → | 1 EMBLEM | |
| 3 | FC6-4259-000 запросить цену → | 1 TRAY, DELIVERY | |
| 4 | FC6-4260-000 запросить цену → | 1 COVER, PAPER FEED A | |
| 5 | FC6-4261-000 запросить цену → | 1 COVER, PAPER FEED B | |
| 6 | FC6-4262-000 запросить цену → | 1 COVER, REAR, DELIVERY | |
| 7 | FL2-4949-000 запросить цену → | 1 COVER, FRONT iR2016 EXCEPT US | |
| 7 | FL2-4950-000 запросить цену → | 1 COVER, FRONT iR2016 US | |
| 7 | FL2-4948-000 запросить цену → | 1 COVER, FRONT iR2016J EXCEPT US | |
| 7 | FL2-4947-000 запросить цену → | 1 COVER, FRONT iR2016J US | |
| 7 | FL2-4945-000 запросить цену → | 1 COVER, FRONT iR2020 EXCEPT US | |
| 7 | FL2-4946-000 запросить цену → | 1 COVER, FRONT iR2020 US | |
| 7 | FL2-4944-000 запросить цену → | 1 COVER, FRONT iR2020J | |
| 8 | FC6-4264-000 запросить цену → | 1 COVER, LEFT, FRONT | |
| 9 | FC6-4265-000 запросить цену → | 1 COVER, LEFT, CENTER | |
| 10 | FC6-4266-000 запросить цену → | 1 COVER, REAR, LEFT | |
| 11 | FC6-4267-000 запросить цену → | 1 COVER, RIGHT, UPPER | |
| 12 | FC6-4268-000 запросить цену → | 1 COVER, RIGHT, LOWER | |
| 13 | FC6-4269-000 запросить цену → | 1 COVER, REAR | |
| 14 | FC6-4272-000 запросить цену → | 1 COVER, BLIND | |
| 15 | FC6-4271-000 запросить цену → | 1 COVER, FOOL PROOF | |
| 16 | FC6-4273-000 запросить цену → | 1 STRAP, COVER SUPPORT | |
| 17 | FU5-8602-000 запросить цену → | 1 LABEL, TONER CARTRIDGE | |
| 18 | FU5-8603-000 запросить цену → | 1 LABEL, LEVER, DEVELOPING SET | |
| 19 | FC6-4519-000 запросить цену → | 1 COVER, READER, FRONT | |
| 20 | FC6-4529-000 запросить цену → | 1 COVER, READER, REAR | |
| 21 | FC6-4580-000 запросить цену → | 1 WINDOW, PCB | |
| 22 | FC6-4724-000 запросить цену → | 1 COVER, CABLE, DF | |
| 23 | FL2-3268-000 запросить цену → | 1 COVER, READER, RIGHT | |
| 24 | FL2-3269-000 запросить цену → | 1 COVER, READER, LEFT | |
| 25 | XA9-1567-000 запросить цену → | AR SCREW, RS, M3X8.5 | |
| 26 | FC6-4513-000 запросить цену → | 6 SEAL | |
| 27 | FA9-3870-000 запросить цену → | 2 CATCH, MAGNET | |
| 501 | XB4-5401-005 запросить цену → | 2 SCREW, P, M4X10 |

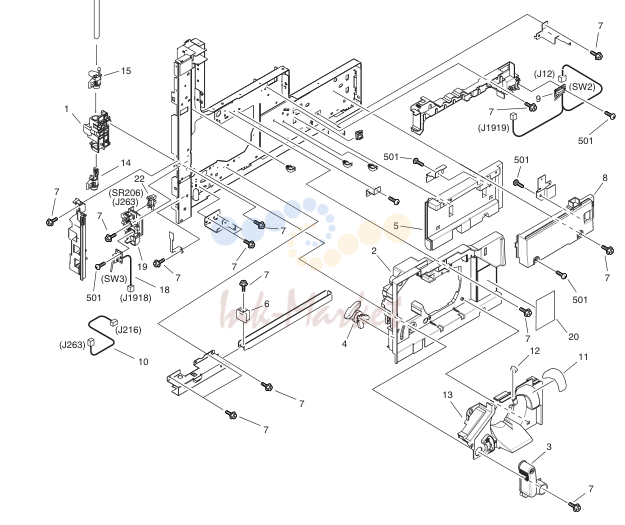

3. NPN RF MACHINE FRONT PLATE
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FC6-4113-000 запросить цену → | 1 BUSHING, HOOK | |
| 2 | FC6-4140-000 запросить цену → | 1 PANEL, INNER | |
| 3 | FC7-1757-000 запросить цену → | 1 LEVER, DEV, PRESSURE EUR | |
| 3 | FC6-4143-000 запросить цену → | 1 LEVER, DEV, PRESSURE EXCEPT EUR | |
| 4 | FC6-4146-000 запросить цену → | 1 ARM, RELEASE, LEFT DOOR | |
| 5 | FC6-4149-000 запросить цену → | 1 PANEL, INNER, RIGHT | |
| 6 | FC6-4690-000 запросить цену → | 1 CAP, GRIP, FRONT | |
| 7 | XA9-1567-000 запросить цену → | AR SCREW, RS, M3X8.5 | |
| 8 | FC6-7092-000 запросить цену → | 1 PANEL, INNER, UPPER | |
| 9 | FM2-4433-000 запросить цену → | 1 DOOR SWITCH PCB ASS'Y 2 SW2 J12,1919 | |
| 10 | FM2-4426-000 запросить цену → | 1 CABLE, WASTE TONER DETECTION J216,263 | |
| 11 | FU5-8574-000 запросить цену → | 1 LABEL, TONER BOTTLE | |
| 12 | FU5-8608-000 запросить цену → | 1 LABEL, TONER SET INSTRUCTION | |
| 13 | FC6-4144-000 запросить цену → | 1 GUIDE, TONER BOTTLE | |
| 14 | FC6-4114-000 запросить цену → | 1 HOOK, DOOR, LOWER | |
| 15 | FC6-4115-000 запросить цену → | 1 HOOK, DOOR, MIDDLE | |
| 16 | FC6-4120-000 запросить цену → | 1 HOOK, DOOR, UPPER | |
| 17 | FU6-2194-000 запросить цену → | 1 SPRING, TENSION | |
| 18 | FM2-4020-000 запросить цену → | 1 DOOR SWITCH PCB ASS'Y SW3 J1918 | |
| 19 | FC6-4147-000 запросить цену → | 1 GUIDE, SENSOR, TONER FULL | |
| 20 | FU5-8610-000 запросить цену → | 1 LABEL, CAUTION, LASER | |
| 21 | FC6-4116-000 запросить цену → | 1 BUSHING, DOOR HOOK, UPPER | |
| 22 | WG8-5696-000 запросить цену → | 1 PHOTO INTERRUPTER, TLP1243 SR206 J263 |

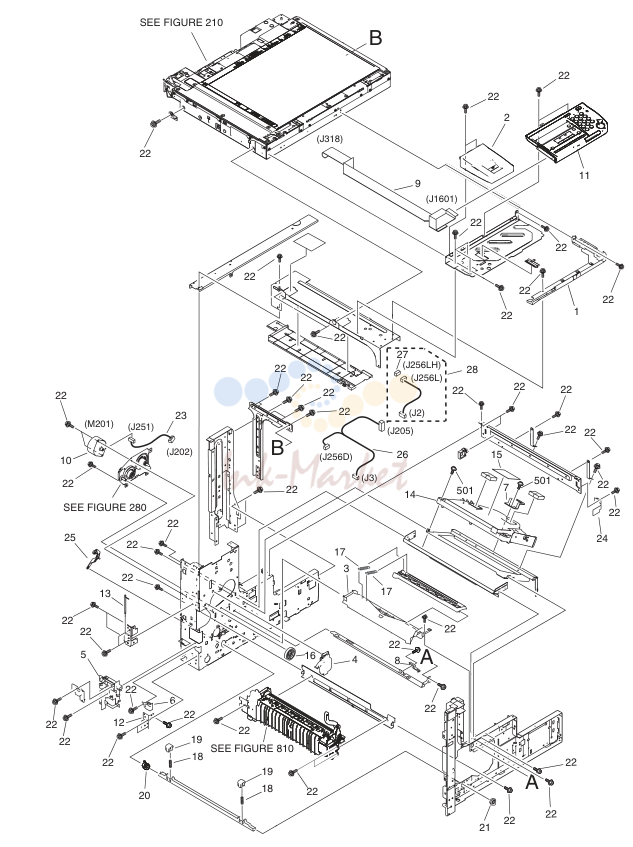

4. NPN RF INTERNAL COMPONENTS
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FC6-4235-000 запросить цену → | 1 COVER, OPERATOR, LOWER | |
| 2 | FC6-4236-000 запросить цену → | 1 COVER, OPERATOR, LEFT | |
| 3 | FC6-4478-000 запросить цену → | 1 DUCT, AIR | |
| 4 | FC6-4482-000 запросить цену → | 1 COVER, GEAR | |
| 5 | FC6-4710-000 запросить цену → | 1 BLOCK, POSITIONING, DOOR | |
| 6 | FC6-4720-000 запросить цену → | 1 BLOCK, POSITIONING, DOOR | |
| 7 | FC6-4734-000 запросить цену → | 1 WASHER, SQUARE | |
| 8 | FC6-7087-000 запросить цену → | 1 HOOK, DRUM | |
| 9 | FK2-1062-000 запросить цену → | 1 CABLE, FLAT, OPERATION J318,1601 | |
| 10 | FK2-1067-000 запросить цену → | 1 MOTOR, STEPPING, DC24V M201 | |
| 11 | FK2-1141-000 запросить цену → | 1 CONTROL PANEL ASSEMBLY KQW/KQY/KRM | |
| 11 | FK2-1140-000 запросить цену → | 1 CONTROL PANEL ASSEMBLY KQX | |
| 11 | FK2-1604-000 запросить цену → | 1 CONTROL PANEL ASSEMBLY KQZ/KRN | |
| 11 | FK2-1056-000 запросить цену → | 1 CONTROL PANEL ASSEMBLY KRB/KRP | |
| 11 | FK2-1137-000 запросить цену → | 1 CONTROL PANEL ASSEMBLY | |
| 11 | FK2-1601-000 запросить цену → | 1 CONTROL PANEL ASSEMBLY KRK/KRT | |
| 11 | FK2-1602-000 запросить цену → | 1 CONTROL PANEL ASSEMBLY KRL/KRU | |
| 12 | FL2-3180-000 запросить цену → | 1 PLATE, HINGE, LOWER | |
| 13 | FL2-3181-000 запросить цену → | 1 HINGE PIN UNIT | |
| 14 | FM2-3384-000 запросить цену → | 1 LASER SCANNER ASSEMBLY iR2016/2020 | |
| 14 | FM2-3383-000 запросить цену → | 1 LASER SCANNER ASSEMBLY iR2016J/2020J | |
| 15 | FS7-8335-000 запросить цену → | 1 LABEL, LASER WARNING | |
| 16 | FU6-0803-000 запросить цену → | 1 GEAR, 31T | |
| 17 | FU6-2207-000 запросить цену → | 2 SPRING, TORSION | |
| 18 | FU6-2146-000 запросить цену → | 2 SPRING, COMPRESSION | |
| 19 | FC6-4135-000 запросить цену → | 2 CAM, PRESSURE, DEV. | |
| 20 | FU5-1498-000 запросить цену → | 1 BUSHING, DEVELOPING, REAR | |
| 21 | FU5-1499-000 запросить цену → | 1 BUSHING, DEVELOPING, FRONT | |
| 22 | XA9-1567-000 запросить цену → | 88 SCREW, RS, M3X8.5 | |
| 23 | FM2-4409-000 запросить цену → | 1 CABLE, FIXING MOTOR J202,251 | |
| 24 | FC6-4693-000 запросить цену → | 1 SPRING, LEAF | |
| 25 | FC6-4244-000 запросить цену → | 1 ARM, RELEASE, DEVELOPPING | |
| 26 | FM2-4402-000 запросить цену → | 1 CABLE, BD-POLYGON J3,205,256D | |
| 27 | VS1-7177-003 запросить цену → | 1 CONNECTOR, SNAP TIGHT, BK J256LH | |
| 28 | FM2-4401-000 запросить цену → | 1 CABLE, BD J2,256L | |
| 501 | XB6-7300-805 запросить цену → | 3 SCREW, BH3X8 |

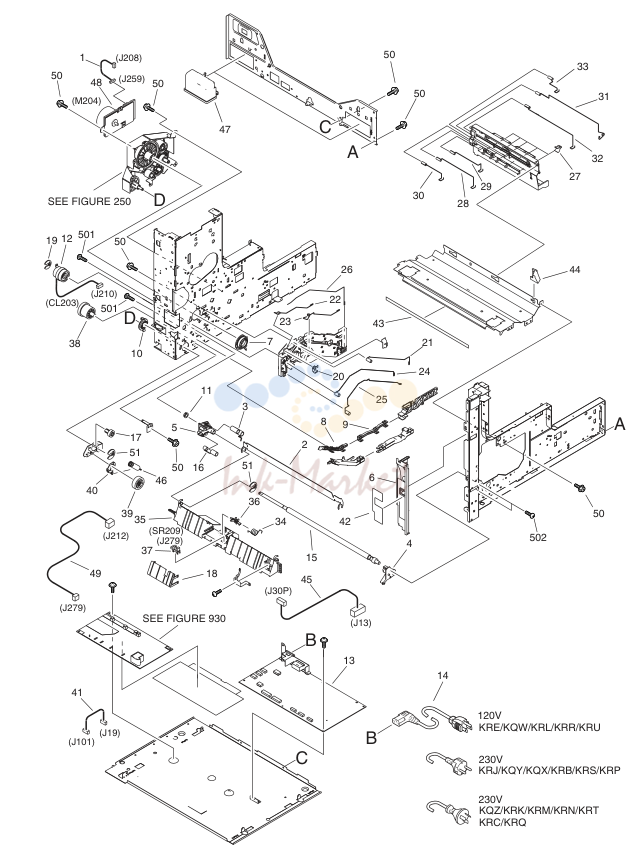

5. NPN RF INTERNAL COMPONENTS
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FM2-4420-000 запросить цену → | 1 CABLE, MAIN MOTOR J208,259 | |
| 2 | FC6-4305-000 запросить цену → | 1 GUIDE, TRANSFER, UPPER | |
| 3 | FC6-4306-000 запросить цену → | 1 SPRING | |
| 4 | FC6-4311-000 запросить цену → | 1 BUSHING, TRANSFER, FRONT | |
| 5 | FC6-4312-000 запросить цену → | 1 BUSHING, TRANSFER, REAR | |
| 6 | FC6-4399-000 запросить цену → | 1 COVER, INNER, LEFT-UP | |
| 7 | FC6-4435-000 запросить цену → | 1 BUSHING | |
| 8 | FC6-4446-000 запросить цену → | 1 LID, AC-1 | |
| 9 | FC6-4447-000 запросить цену → | 1 LID, AC-2 | |
| 10 | FC6-4495-000 запросить цену → | 1 BUSHING | |
| 11 | FA9-2112-000 запросить цену → | 1 BUSHING, PL | |
| 12 | FK2-1069-000 запросить цену → | 1 CLUTCH, REGISTRATION CL203 J210 | |
| 13 | FK2-1074-000 запросить цену → | 1 POWER SUPPLY ASS'Y 120V | |
| 13 | FK2-1075-000 запросить цену → | 1 POWER SUPPLY ASS'Y 230V | |
| 14 | FM2-4785-000 запросить цену → | 1 CORD, POWER | |
| 14 | FM2-4787-000 запросить цену → | 1 CORD, POWER | |
| 14 | FM2-4788-000 запросить цену → | 1 CORD, POWER 230V KRC/KRQ | |
| 14 | FM2-4786-000 запросить цену → | 1 CORD, POWER | |
| 15 | FL2-3213-000 запросить цену → | 1 ROLLER, REGISTRATION | |
| 16 | FU6-2176-000 запросить цену → | 1 SPRING, EARTH | |
| 17 | FU6-0806-000 запросить цену → | 1 GEAR, 17T | |
| 18 | FC6-4360-000 запросить цену → | 1 GUIDE, PRE-REGIST SENSOR | |
| 19 | FA3-8727-000 запросить цену → | N 1 RING, RETAINING | |
| 20 | FC6-4148-000 запросить цену → | 1 TERMINAL, LEAF, FIXING BIAS | |
| 21 | FU6-2148-000 запросить цену → | 1 TERMINAL, CHARGE | |
| 22 | FU6-2149-000 запросить цену → | 1 TERMINAL, DEVELOPING | |
| 23 | FU6-2150-000 запросить цену → | 1 TERMINAL, DETECTION | |
| 24 | FU6-2151-000 запросить цену → | 1 TERMINAL, STATIC ELIMINATOR | |
| 25 | FU6-2152-000 запросить цену → | 1 TERMINAL, TRANSFER | |
| 26 | FU6-2198-000 запросить цену → | 1 TERMINAL, FIXING | |
| 27 | FC6-4138-000 запросить цену → | 5 TERMINAL, LEAF, HVT | |
| 28 | FU6-2156-000 запросить цену → | 1 TERMINAL, CHARGE | |
| 29 | FU6-2157-000 запросить цену → | 1 TERMINAL, DEVELOPING | |
| 30 | FU6-2158-000 запросить цену → | 1 TERMINAL, DETECTION | |
| 31 | FU6-2159-000 запросить цену → | 1 TERMINAL, STATIC ELIMINATOR | |
| 32 | FU6-2195-000 запросить цену → | 1 TERMINAL, TRANSFER | |
| 33 | FU6-2199-000 запросить цену → | 1 TERMINAL, FIXING | |
| 34 | FC6-4308-000 запросить цену → | 1 SPRING, TORSION | |
| 35 | FC6-4309-000 запросить цену → | 1 GUIDE, PRE-REGIST, UPPER | |
| 36 | FC6-4310-000 запросить цену → | 1 FLAG, SENSOR, PRE-REGIST | |
| 37 | WG8-5696-000 запросить цену → | 1 PHOTO INTERRUPTER, TLP1243 SR209 J279 | |
| 38 | FU6-0794-000 запросить цену → | 1 GEAR, 29T | |
| 39 | FU6-0796-000 запросить цену → | 1 GEAR, 33T | |
| 40 | FC6-4191-000 запросить цену → | 1 STOPPER, MULTI FEED | |
| 41 | FM2-4413-000 запросить цену → | 1 CABLE, HVT POWER J19,101 | |
| 42 | FU5-8606-000 запросить цену → | 1 LABEL, JAM CLEARING | |
| 43 | FC6-4205-000 запросить цену → | 1 SHEET, CLEANING | |
| 44 | FC6-4245-000 запросить цену → | 1 GUIDE, DEVELOPING | |
| 45 | FM2-4408-000 запросить цену → | 1 CABLE, FIXING HEATER J13,30P | |
| 46 | FU6-2209-000 запросить цену → | 1 SPRING, TENSION | |
| 47 | FC6-4689-000 запросить цену → | 2 HANDLE | |
| 48 | FK2-1080-000 запросить цену → | 1 MOTOR, DC24V M204 | |
| 49 | FM2-4424-000 запросить цену → | 1 CABLE, RESIST SENSOR J212,279 | |
| 50 | XA9-1567-000 запросить цену → | AR SCREW, RS, M3X8.5 | |
| 51 | FA4-1159-005 запросить цену → | 2 RING, RETAINING | |
| 501 | XB4-5401-005 запросить цену → | AR SCREW, P, M4X10 | |
| 502 | XB4-7401-009 запросить цену → | AR SCREW,TAPPING,PAN HEAD,M4X10 |
6. NPN RF MACHINE REAR PLATE
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FB6-1722-000 запросить цену → | 3 BUSHING, SQUARE | |
| 2 | FK2-1058-000 запросить цену → | 1 CABLE, FLAT, HVT J100,214 | |
| 3 | FK2-1059-000 запросить цену → | 1 CABLE, FLAT, DC J207,314 | |
| 4 | FM2-4410-000 запросить цену → | 1 CABLE, FIXING ASSEMBLY J217,252D,255D | |
| 5 | FM2-4541-000 запросить цену → | 1 CABLE, OPTION POWER SUPPLY | |
| 6 | VS1-7177-003 запросить цену → | 1 CONNECTOR, SNAP TIGHT, BK J286DH | |
| 7 | FC6-4691-000 запросить цену → | 1 CAP, GRIP, REAR | |
| 8 | FK2-1085-000 запросить цену → | 1 SUB POWER SUPPLY ASS'Y | |
| 8 | FK2-1086-000 запросить цену → | 1 SUB POWER SUPPLY ASS'Y | |
| 9 | FM2-4015-000 запросить цену → | 1 DC CONTROLLER PCB ASSEMBLY iR2016 EXCEPT TW/US | |
| 9 | FM2-4014-000 запросить цену → | 1 DC CONTROLLER PCB ASSEMBLY iR2016 TW/US | |
| 9 | FM2-4024-000 запросить цену → | 1 DC CONTROLLER PCB ASSEMBLY iR2016J EXCEPT US | |
| 9 | FM2-4023-000 запросить цену → | 1 DC CONTROLLER PCB ASSEMBLY iR2016J US | |
| 9 | FM2-4017-000 запросить цену → | 1 DC CONTROLLER PCB ASSEMBLY iR2020 EXCEPT TW/US | |
| 9 | FM2-4016-000 запросить цену → | 1 DC CONTROLLER PCB ASSEMBLY iR2020 TW/US | |
| 9 | FM2-4026-000 запросить цену → | 1 DC CONTROLLER PCB ASSEMBLY iR2020J | |
| 10 | FM2-4058-000 запросить цену → | 1 LAN PCB ASSEMBLY | |
| 11 | FM2-4425-000 запросить цену → | 1 CABLE, SOFT ID J1,315 | |
| 12 | FM2-4414-000 запросить цену → | 1 CABLE, LASER J206,601 | |
| 13 | FM2-4404-000 запросить цену → | 1 CABLE, DC CONTROLLER J11,215 | |
| 14 | FM2-4542-000 запросить цену → | 1 CABLE, IP-LAN EXCEPT AU/EUR | |
| 15 | FL2-3229-000 запросить цену → | 1 CORE UNIT | |
| 16 | XA9-1567-000 запросить цену → | AR SCREW, RS, M3X8.5 | |
| 17 | FC7-1749-000 запросить цену → | 1 PLATE, LEAF | |
| 18 | FM2-4416-000 запросить цену → | 1 CABLE, LEFT DOOR J219,286D,286DH | |
| 19 | VS1-7207-006 запросить цену → | 1 CONNECTOR, SNAP TIGHT J255DH | |
| 20 | VS1-7207-007 запросить цену → | 1 CONNECTOR, SNAP TIGHT J252DH | |
| 21 | WE8-6346-000 запросить цену → | 1 CORE,RING | |
| 22 | FK2-1268-000 запросить цену → | 1 CABLE, GROUNDING | |
| 501 | XB6-7300-805 запросить цену → | AR SCREW, BH3X8 S | |
| 502 | XB6-7300-807 запросить цену → | AR SCREW, TAP TIGHT, BINDING HEAD |
7. FM2-3330-000 1 LEFT DOOR ASSEMBLY SEE NOTE
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FU5-8607-000 запросить цену → | 1 LABEL, WARNING, ROLLER | |
| 2 | FC6-4376-000 запросить цену → | 1 HOLDER, FAN | |
| 3 | FC6-4386-000 запросить цену → | 1 BUTTON, PUSH | |
| 4 | FC6-4388-000 запросить цену → | 1 STOPPER, DOOR | |
| 5 | FC6-4413-000 запросить цену → | 4 SPACER, FRAME, FEED | |
| 6 | FC6-4414-000 запросить цену → | 1 MOUNT, FRAME, FEED | |
| 7 | FC6-7103-000 запросить цену → | 1 BLOCK, COVER | |
| 8 | FK2-1073-000 запросить цену → | 1 FAN FM1 J265 | |
| 9 | FC6-4209-000 запросить цену → | 1 FLAG, SENSOR | |
| 10 | FC6-4210-000 запросить цену → | 1 COVER, ROLLER | |
| 11 | FC6-4211-000 запросить цену → | 1 GUIDE, MULTI FEED | |
| 12 | FC6-4224-000 запросить цену → | 1 SUPPORT, CAM, LIFTING | |
| 13 | FC6-4226-000 запросить цену → | 1 CAM, LIFTING PLATE | |
| 14 | FC6-4227-000 запросить цену → | 1 ARM, MULTI FEED | |
| 15 | FC6-4232-000 запросить цену → | 1 COVER, HARNESS | |
| 16 | FC6-4233-000 запросить цену → | 1 STOPPER, SWING PLATE | |
| 17 | FC6-4234-000 запросить цену → | 1 ARM, PAD, SEPARATION | |
| 18 | FC6-4238-000 запросить цену → | 2 STOPPER, MULTI FEED | |
| 19 | FC6-4239-000 запросить цену → | 1 HOLDER, SENSOR | |
| 20 | FC6-4377-000 запросить цену → | 1 GUIDE, FEED | |
| 21 | FK2-1070-000 запросить цену → | 1 CLUTCH, ELECTROMAGNETIC CL201 J284D | |
| 22 | FK2-1072-000 запросить цену → | 1 SOLENOID SL201 J285 | |
| 23 | FL2-3200-000 запросить цену → | 1 LIFTING PLATE ASSEMBLY | |
| 24 | FC5-0543-000 запросить цену → | 1 SHEET, SEPARATION | |
| 25 | FL2-3201-000 запросить цену → | 1 SEPARATION PAD ASS'Y | |
| 26 | FL2-3202-000 запросить цену → | 1 ROLLER, PICK-UP | |
| 27 | FM2-4421-000 запросить цену → | 1 HARNESS, SENSOR, PAPER J277L,278 | |
| 28 | FU5-1527-000 запросить цену → | 1 BUSHING, ROLLER, PICK-UP | |
| 29 | FU5-1528-000 запросить цену → | 1 BUSHING, SHAFT, PICK-UP | |
| 30 | FU5-1529-000 запросить цену → | 1 BUSHING, SHAFT, CAM (F) | |
| 31 | FU5-1530-000 запросить цену → | 1 BUSHING, SHAFT, CAM (R) | |
| 32 | FU6-0813-000 запросить цену → | 1 GEAR, MULTI FEED | |
| 33 | FU6-0814-000 запросить цену → | 1 GEAR, 25T | |
| 34 | FU6-2180-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 35 | FU6-2181-000 запросить цену → | 2 SPRING, COMPRESSION | |
| 36 | FU6-2182-000 запросить цену → | 1 SPRING, TORSION | |
| 37 | FU6-2183-000 запросить цену → | 1 SPRING, TORSION | |
| 38 | VS1-7177-002 запросить цену → | 1 CONNECTOR, SNAP TIGHT, BK J284DH | |
| 39 | VS1-7177-003 запросить цену → | 2 CONNECTOR, SNAP TIGHT, BK J265DH,277DH | |
| 40 | VS1-7177-004 запросить цену → | 1 CONNECTOR, SNAP TIGHT, BK J285DH | |
| 41 | WG8-5696-000 запросить цену → | 1 PHOTO INTERRUPTER, TLP1243 SR208 J278 | |
| 42 | XD9-0136-000 запросить цену → | 1 RING, E | |
| 43 | FM2-4417-000 запросить цену → | 1 CABLE, LEFT DOOR J277D,284D,285D | |
| 44 | FU6-2160-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 45 | FU6-2162-000 запросить цену → | 2 SPRING, COMPRESSION | |
| 46 | FM2-3331-000 запросить цену → | 1 FILTER UNIT | |
| 47 | FU6-2178-000 запросить цену → | 2 SPRING, COMPRESSION | |
| 501 | XB4-5401-005 запросить цену → | 27 SCREW, P, M4X10 |
8. FM2-3315-000 1 TRANSFER MOUNT ASSEMBLY SEE NOTE
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FC6-4314-000 запросить цену → | 1 BUSHING, TRANSFER, FRONT | |
| 2 | FC6-4315-000 запросить цену → | 1 BUSHING, TRANSFER, LOWER | |
| 3 | FC6-4317-000 запросить цену → | 1 BUSHING, REGIST ROLLER | |
| 4 | FC6-4324-000 запросить цену → | 1 ELIMINATOR, STATIC CHARGE | |
| 5 | FH5-3543-000 запросить цену → | 1 VARISTOR | |
| 6 | FL2-3214-000 запросить цену → | 1 REGIST ROLLER ASSEMBLY | |
| 7 | FC6-4313-000 запросить цену → | 1 ROLLER, TRANSFER | |
| 8 | FU6-2171-000 запросить цену → | 1 SPRING, TRANSFER ROLLER, LEFT | |
| 9 | FU5-2476-000 запросить цену → | 1 SPRING, TRANSFER ROLLER, RIGHT | |
| 10 | FU6-2173-000 запросить цену → | 1 SPRING,COMPRESSION | |
| 11 | FC6-4316-000 запросить цену → | 1 ROLLER | |
| 12 | FU6-0773-000 запросить цену → | 1 GEAR, 30T | |
| 13 | FU6-2177-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 501 | XB4-5401-005 запросить цену → | 4 SCREW, P, M4X10 |
9. NPN RF READER ASSEMBLY
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FU6-2236-000 запросить цену → | 2 SPRING, COMPRESSION | |
| 2 | FC6-4522-000 запросить цену → | 1 HOLDER, CORE | |
| 3 | FU6-2193-000 запросить цену → | 1 SPRING, TENSION | |
| 4 | XF2-4620-340 запросить цену → | 1 BELT, TIMING | |
| 5 | FC6-4582-000 запросить цену → | 1 CLAMP,FLEXIBLE | |
| 6 | VS1-7177-004 запросить цену → | 1 CONNECTOR, SNAP TIGHT, BK J458DH | |
| 7 | FK2-1060-000 запросить цену → | 1 CABLE, FLAT, READER 1 J309,404 | |
| 8 | FK2-1064-000 запросить цену → | 1 CABLE, FLAT, READER 2 J308,403 | |
| 9 | XF2-4661-440 запросить цену → | 1 BELT, TIMING | |
| 10 | FM2-4418-000 запросить цену → | 1 CABLE, READER CONTROLLER 1 J20,402 | |
| 11 | FM2-4419-000 запросить цену → | 1 CABLE, READER CONTROLLER 2 J21,401 | |
| 12 | FC5-0792-000 запросить цену → | 1 RETAINER, BELT | |
| 13 | FC5-1444-000 запросить цену → | 1 HOLDER, FFC | |
| 14 | FC6-4528-000 запросить цену → | 1 LID, GRASS RETAINER | |
| 15 | FC6-4541-000 запросить цену → | 1 COVER, LEFT, UPPER | |
| 16 | FC6-4573-000 запросить цену → | 1 PLATE, HINGE, RIGHT | |
| 17 | FC6-4727-000 запросить цену → | 1 HOLDER, SENSOR | |
| 18 | FK2-1061-000 запросить цену → | 1 CABLE, FLAT, READER J408,460 | |
| 19 | FC6-4562-000 запросить цену → | 1 COVER, HINGE, RIGHT | |
| 20 | FC6-4558-000 запросить цену → | 1 COVER, HINGE, LEFT | |
| 21 | FL2-3230-000 запросить цену → | 1 RETAINER, GLASS (R) | |
| 22 | XA9-1415-000 запросить цену → | 12 SCREW, FLAT HEAD, M4 | |
| 23 | FM2-4422-000 запросить цену → | 1 CABLE, READER CONTROLLER J10,310 | |
| 24 | FL2-3282-000 запросить цену → | 1 GLASS, COPYBOARD A INCH SIZE | |
| 24 | FL2-3237-000 запросить цену → | 1 GLASS, COPYBOARD A SIZE | |
| 24 | FL2-3280-000 запросить цену → | 1 GLASS, COPYBOARD AB INCH SIZE | |
| 25 | FU5-8592-000 запросить цену → | 1 PLATE, WIDTH INDEX A INCH SIZE | |
| 25 | FU5-8581-000 запросить цену → | 1 PLATE, WIDTH INDEX A SIZE | |
| 25 | FU5-8590-000 запросить цену → | 1 PLATE, WIDTH INDEX AB INCH SIZE | |
| 26 | FH7-7569-000 запросить цену → | 3 DOCUMENT SIZE SENSOR UNIT | |
| 26 | FH7-7569-000 запросить цену → | 2 DOCUMENT SIZE SENSOR UNIT A SIZE SR408,410 | |
| 26 | FH7-7569-000 запросить цену → | 4 DOCUMENT SIZE SENSOR UNIT | |
| 27 | FU5-8593-000 запросить цену → | 1 PLATE, LENGTH INDEX A INCH SIZE | |
| 27 | FU5-8582-000 запросить цену → | 1 PLATE, LENGTH INDEX A SIZE | |
| 27 | FU5-8591-000 запросить цену → | 1 PLATE, LENGTH INDEX AB INCH SIZE | |
| 28 | FK2-1066-000 запросить цену → | 1 MOTOR, STEPPING M401 J458 | |
| 29 | FU6-2190-000 запросить цену → | 1 SPRING, TENSION | |
| 30 | FC6-4506-000 запросить цену → | 1 FLANGE | |
| 31 | FC6-4514-000 запросить цену → | 4 FLANGE | |
| 32 | FU5-3339-000 запросить цену → | 3 PULLEY | |
| 33 | FU5-3340-000 запросить цену → | 1 PULLEY | |
| 34 | FM2-4427-000 запросить цену → | 1 CABLE, DOCUMENT SIZE SENSOR | |
| 34 | FM2-4535-000 запросить цену → | 1 CABLE, DOCUMENT SIZE SENSOR A SIZE J1923,1926 | |
| 35 | XD9-0136-000 запросить цену → | 4 RING, E | |
| 37 | FC6-4511-000 запросить цену → | 2 SLIDER | |
| 38 | FL2-3286-000 запросить цену → | 1 CONTACT IMAGE SENSOR | |
| 39 | FC6-4559-000 запросить цену → | 1 HOLDER, SENSOR | |
| 40 | FC6-4561-000 запросить цену → | 1 LEVER, SENSOR | |
| 41 | FM2-4400-000 запросить цену → | 1 CABLE, SENSOR J405,452,453 | |
| 42 | FU6-2191-000 запросить цену → | 1 SPRING, SENSOR | |
| 43 | WG8-5696-000 запросить цену → | 3 PHOTO INTERRUPTER, TLP1243 | |
| 44 | FM2-4412-000 запросить цену → | 1 CABLE, HP SENSOR J406,451 | |
| 45 | FM2-4423-000 запросить цену → | 1 CABLE, READER MOTOR J409,458D | |
| 46 | XA9-1567-000 запросить цену → | 38 SCREW, RS, M3X8.5 | |
| 47 | FM2-4536-000 запросить цену → | 1 CABLE, DOCUMENT SIZE SENSOR A INCH SIZE J1924,1927 | |
| 47 | FM2-4537-000 запросить цену → | 1 CABLE, DOCUMENT SIZE SENSOR A SIZE J1925,1928 | |
| 47 | FM2-4428-000 запросить цену → | 1 CABLE, DOCUMENT SIZE SENSOR | |
| 48 | FB6-1336-000 запросить цену → | 2 GUIDE, CIS | |
| 49 | FB6-1337-000 запросить цену → | 2 COLLAR | |
| 501 | XB6-7300-407 запросить цену → | 4 SCREW, TP, M3X4 | |
| 502 | XB2-8400-805 запросить цену → | 6 SCREW, W/WASHER, M4X8 | |
| 503 | XD1-1106-231 запросить цену → | 1 WASHER,COP |
10. FM2-3344-000 1 MAIN DRIVE ASSEMBLY
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FC6-4436-000 запросить цену → | 1 BUSHING | |
| 2 | FC6-4437-000 запросить цену → | 1 PLATE, EARTH | |
| 3 | FC6-4497-000 запросить цену → | 1 STOPPER, GEAR | |
| 4 | FU6-0788-000 запросить цену → | 1 GEAR, 161T | |
| 5 | FU6-0766-000 запросить цену → | 1 GEAR, 13T | |
| 6 | FU6-0767-000 запросить цену → | 1 GEAR, 9T | |
| 7 | FU6-0790-000 запросить цену → | 1 GEAR, 25T/91T | |
| 8 | FU6-0791-000 запросить цену → | 1 GEAR, 53T | |
| 9 | FU6-0792-000 запросить цену → | 1 GEAR, 37T/28T | |
| 10 | FU6-0793-000 запросить цену → | 1 GEAR, 25T | |
| 11 | FU6-0795-000 запросить цену → | 1 GEAR, 55T | |
| 12 | FU6-2184-000 запросить цену → | 1 SPRING, EARTH | |
| 13 | RB2-1850-000 запросить цену → | 1 PIN | |
| 501 | XB2-7300-607 запросить цену → | 1 SCREW,W/WASHER,M3X6 |
11. FM2-3350-000 1 FIXING DRIVE ASSEMBLY
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FB4-5814-000 запросить цену → | 1 PLATE, SIZE, REAR | |
| 2 | FB6-1640-000 запросить цену → | 1 LEVER, PAPER SIZE | |
| 3 | FB6-1644-000 запросить цену → | 1 LOCK, PAPER LIFTING PLATE | |
| 4 | FB6-2000-000 запросить цену → | 2 SPRING, COMPRESSION | |
| 5 | FC6-4337-000 запросить цену → | 1 COVER, CASSETTE | |
| 6 | FC6-4361-000 запросить цену → | 1 PLATE, SIZE INDICATOR | |
| 7 | FB6-1650-000 запросить цену → | 2 SHEET, SEPARATION | |
| 8 | FM2-3325-000 запросить цену → | 1 PAPER SIDE GUIDE (F) UNIT | |
| 9 | FB4-5809-020 запросить цену → | 1 LEVER, LOCK | |
| 10 | FB4-5813-020 запросить цену → | 1 PLATE, HOLD-DOWN TAB | |
| 11 | FB4-5810-000 запросить цену → | 1 PLATE, PAPER CONTACT | |
| 12 | FB6-1646-000 запросить цену → | 1 SPRING, LEAF | |
| 13 | FB6-1649-000 запросить цену → | 1 SPRING, LEAF | |
| 14 | FU5-8588-000 запросить цену → | 1 LABEL, SIDE LOCK | |
| 15 | FU5-8584-000 запросить цену → | 1 SHEET, PAPER SIZE SETTING | |
| 16 | FU5-8587-000 запросить цену → | 1 SHEET, PAPER SUPPLY | |
| 17 | FM2-3326-000 запросить цену → | 1 PAPER SIDE GUIDE (R) UNIT | |
| 18 | FB4-5808-020 запросить цену → | 1 PLATE, HOLD-DOWN TAB | |
| 19 | FB4-5824-000 запросить цену → | 1 LABEL, LIMIT | |
| 20 | FS6-2917-000 запросить цену → | 1 SPRING, TENSION | |
| 21 | FS7-0207-000 запросить цену → | 1 GEAR, 20T | |
| 22 | FU5-8601-000 запросить цену → | 1 SHEET, WARNING | |
| 22 | FU5-8609-000 запросить цену → | 1 SHEET, WARNING KRL/KRK/KQZ | |
| 22 | FU5-8601-000 запросить цену → | 2 SHEET, WARNING KRR/KRS/KRQ/KRP/KRM | |
| 22 | FU5-8609-000 запросить цену → | 2 SHEET, WARNING KRU/KRT/KRN | |
| 23 | FU5-8600-000 запросить цену → | 1 LABEL, PAPER SIZE | |
| 501 | XB4-7401-009 запросить цену → | 2 SCREW, TAPPING, PAN HEAD |
12. NPN RF CASSETTE FEEDER ASSEMBLY
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FB4-5532-000 запросить цену → | 1 DAMPER | |
| 2 | FB6-1608-000 запросить цену → | 1 HOLDER, DAMPER | |
| 3 | FC6-4357-000 запросить цену → | 1 BLOCK, POSITION | |
| 4 | FM2-3319-000 запросить цену → | 1 SIZE DETECTION ASS'Y | |
| 5 | FB6-1910-000 запросить цену → | 1 MOUNT, SIZE SENSOR | |
| 6 | WC2-5332-000 запросить цену → | 1 SWITCH, PAPER SIZE SW4,J262 | |
| 7 | FM2-4403-000 запросить цену → | 1 CABLE, CASSETTE J213,260,262 | |
| 8 | FU5-8585-000 запросить цену → | 1 LABEL, JAM CLEARING | |
| 9 | FC6-4297-000 запросить цену → | 4 BUSHING, ROLLER, VERTICAL | |
| 10 | FC6-4298-000 запросить цену → | 1 COVER, CASSETTE, LEFT | |
| 11 | FC6-4300-000 запросить цену → | 2 ROLLER, VERTICAL PASS | |
| 12 | FU6-2170-000 запросить цену → | 4 SPRING, COMPRESSION | |
| 13 | FU5-8586-000 запросить цену → | 1 LABEL, COVER | |
| 14 | XH9-0135-000 запросить цену → | 2 FOOT, RUBBER | |
| 501 | XB4-5401-005 запросить цену → | 15 SCREW, P, M4X10 | |
| 502 | XB4-5401-007 запросить цену → | 5 SCREW, M4X10 |
13. FM2-3320-000 1 PAPER PICK-UP ASSEMBLY
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FB6-1550-000 запросить цену → | 1 SPRING, TENSION | |
| 2 | FB6-1626-000 запросить цену → | 1 LEVER, COUPLING | |
| 3 | FB6-1633-000 запросить цену → | 1 GEAR, 27T/50T | |
| 4 | FB6-1660-000 запросить цену → | 1 CAM | |
| 5 | FB6-1909-000 запросить цену → | 1 BUSHING | |
| 6 | FC6-4285-000 запросить цену → | 1 GUIDE, TURN | |
| 7 | FC6-4286-000 запросить цену → | 1 ROLLER, VERTICAL PASS | |
| 8 | FC6-4291-000 запросить цену → | 1 BUSHING, CLUTCH | |
| 9 | FC6-4304-000 запросить цену → | 2 BUSHING, ROLLER, PICK-UP | |
| 10 | FC6-4326-000 запросить цену → | 2 LOCK, VERTICAL PASS | |
| 11 | FC6-4348-000 запросить цену → | 1 BUSHING, CLUTCH, REAR | |
| 12 | FC6-4350-000 запросить цену → | 1 ARM, DETECTION, PAPER | |
| 13 | FC6-4352-000 запросить цену → | 1 COLLAR, SPRING | |
| 14 | FC6-4355-000 запросить цену → | 1 BUSHING | |
| 15 | FC6-4358-000 запросить цену → | 1 JOINT, RETARD | |
| 16 | FF6-1621-000 запросить цену → | 2 ROLLER, SEPARATION | |
| 17 | FK2-1068-000 запросить цену → | 1 CLUTCH, ELECTROMAGNETIC | |
| 18 | FK2-1082-000 запросить цену → | 1 SOLENOID | |
| 19 | FB6-1902-000 запросить цену → | 1 SPRING, TORSION | |
| 20 | FB6-1908-000 запросить цену → | 1 CAP | |
| 21 | FC6-4290-000 запросить цену → | 1 LIMITER, TORQUE | |
| 22 | FL2-3212-000 запросить цену → | 1 SHAFT, ROLLER | |
| 23 | XD9-0133-000 запросить цену → | 1 RING, E | |
| 24 | XD9-0136-000 запросить цену → | 3 RING, E | |
| 25 | FB4-9817-030 запросить цену → | 2 ROLLER, PICK-UP | |
| 26 | FC6-4284-000 запросить цену → | 1 SHAFT, ROLLER, PICK-UP | |
| 27 | FC6-4351-000 запросить цену → | 1 SHAFT, ROLLER | |
| 28 | FC6-4356-000 запросить цену → | 2 ROLLER, LOOP | |
| 29 | FE5-4048-000 запросить цену → | 2 BLOCK, PICK-UP ROLLER ADPTER | |
| 30 | FS1-1205-000 запросить цену → | 4 BUSHING | |
| 31 | FS7-0225-000 запросить цену → | 1 GEAR, 53T | |
| 32 | FS7-0226-000 запросить цену → | 1 GEAR, 36T | |
| 33 | FS7-0228-000 запросить цену → | 1 GEAR, 31T | |
| 34 | FS7-0229-000 запросить цену → | 1 GEAR, 18T | |
| 35 | FS7-0230-000 запросить цену → | 1 GEAR, 27T | |
| 36 | FU6-0769-000 запросить цену → | 1 GEAR, 17T | |
| 37 | FU6-0770-000 запросить цену → | 1 GEAR, 21T/37T/22T | |
| 38 | FU6-0771-000 запросить цену → | 1 GEAR, 16T/34T | |
| 39 | FU6-0775-000 запросить цену → | 1 GEAR, 39T | |
| 40 | FU6-0776-000 запросить цену → | 1 GEAR, 29T | |
| 41 | FU6-2174-000 запросить цену → | 2 SPRING, TENSION | |
| 42 | FU6-2175-000 запросить цену → | 1 SPRING, TORSION | |
| 43 | WG8-5696-000 запросить цену → | 1 PHOTO INTERRUPTER, TLP1243 SR6 J755 | |
| 44 | FC7-1770-000 запросить цену → | 1 BUSHING | |
| 501 | XB4-7401-009 запросить цену → | 8 SCREW,TAPPING,PAN HEAD,M4X10 | |
| 502 | XB6-7300-609 запросить цену → | N 4 SCREW, MACH, PAN HEAD, M3X8 | |
| 503 | XB2-7300-607 запросить цену → | 1 SCREW, CROOSS-RECESS, FCH |
14. NPN RF CASSETTE FEEDER ASSEMBLY
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FC6-6720-000 запросить цену → | 1 PLATE, GROUNDING | |
| 2 | FB4-5532-000 запросить цену → | 1 DAMPER | |
| 3 | FB6-1608-000 запросить цену → | 1 HOLDER, DAMPER | |
| 4 | FC6-4357-000 запросить цену → | 1 BLOCK, POSITION | |
| 5 | FC6-6706-000 запросить цену → | 1 PLATE, EARTH | |
| 6 | FG6-8440-000 запросить цену → | 1 SIZE SENSOR UNIT | |
| 7 | FB6-1910-000 запросить цену → | 1 MOUNT, SIZE SENSOR | |
| 8 | WC2-5332-000 запросить цену → | 1 SWITCH, PAPER SIZE SW5,J860 | |
| 9 | FB6-1913-000 запросить цену → | 1 PLATE, GROUNDING | |
| 10 | VS1-7177-002 запросить цену → | 1 CONNECTOR, SNAP TIGHT, BK J753D | |
| 11 | FM2-4483-000 запросить цену → | 1 VERTICAL PATH UNIT | |
| 12 | FB4-5671-000 запросить цену → | 1 MOUNT, ROLLER | |
| 13 | FB6-1536-000 запросить цену → | 2 ROLLER | |
| 14 | FB6-1920-000 запросить цену → | 2 SPRING, COMPRESSION | |
| 15 | FB6-1996-000 запросить цену → | 2 ROLLER, VERTICAL PATH | |
| 16 | FB6-1997-000 запросить цену → | 4 SPRING, COMPRESSION | |
| 17 | FC6-6714-000 запросить цену → | 1 GUIDE, VERTICAL PATH | |
| 18 | XD9-0136-000 запросить цену → | 2 RING, E | |
| 19 | FM2-4495-000 запросить цену → | 1 FEEDER CONTROLLER PCB ASS'Y | |
| 20 | FL2-3736-000 запросить цену → | 1 COVER, VERTICAL PATH | |
| 21 | FU5-8680-000 запросить цену → | 1 LABEL,JAM | |
| 22 | FC6-6710-000 запросить цену → | 1 COVER, CASSETTE, REAR | |
| 23 | FM2-4497-000 запросить цену → | 1 CABLE, INTERFACE, 1 J220,700 | |
| 24 | FM2-4498-000 запросить цену → | 2 CABLE, INTERFACE, 2 J701,800 | |
| 25 | FM2-4499-000 запросить цену → | 1 CABLE, FEEDER J704,752D | |
| 26 | VS1-7177-013 запросить цену → | 1 CONNECTOR, SNAP TIGHT J752DH | |
| 27 | FM2-4500-000 запросить цену → | 2 CABLE, EARTH | |
| 28 | XH9-0135-000 запросить цену → | 2 FOOT, RUBBER | |
| 29 | FC6-6707-000 запросить цену → | 4 PLATE, JOINT | |
| 501 | XB4-5401-007 запросить цену → | 22 SCREW, M4X10 | |
| 502 | XB1-2400-607 запросить цену → | 2 SCREW, CROSS-RECESS, FCH |
15. FM2-4484-000 1 PAPER PICK-UP ASSEMBLY
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FB4-5672-000 запросить цену → | 2 PAWL, LOCK | |
| 2 | FB4-5673-000 запросить цену → | 2 SHAFT, LOCK | |
| 3 | FB4-6032-000 запросить цену → | 1 SHAFT, CLUCH | |
| 4 | FB4-6033-000 запросить цену → | 1 SHAFT, IDLER | |
| 5 | FB4-6034-000 запросить цену → | 1 SHAFT | |
| 6 | FB6-1550-000 запросить цену → | 1 SPRING, TENSION | |
| 7 | FB6-1551-000 запросить цену → | 2 SPRING, TENSION | |
| 8 | FB6-1613-000 запросить цену → | 1 ROLLER, VERTICAL PATH | |
| 9 | FB6-1614-000 запросить цену → | 1 PLATE, GROUNDING | |
| 10 | FB6-1615-000 запросить цену → | 1 PLATE, GROUNDING | |
| 11 | FB6-1616-000 запросить цену → | 1 GUIDE, VERTICAL PATH | |
| 12 | FB6-1623-000 запросить цену → | 1 ARM, FEED SENSOR | |
| 13 | FB6-1624-000 запросить цену → | 1 SPRING, TORSION | |
| 14 | FB6-1626-000 запросить цену → | 1 LEVER, COUPLING | |
| 15 | FB6-1628-000 запросить цену → | 1 PLATE, GROUNDING | |
| 16 | FB6-1632-000 запросить цену → | 1 GEAR, 16T/34T | |
| 17 | FB6-1633-000 запросить цену → | 1 GEAR, 27T/50T | |
| 18 | FB6-1634-000 запросить цену → | 1 GEAR, 29T | |
| 19 | FB6-1635-000 запросить цену → | 1 SHAFT | |
| 20 | FB6-1636-000 запросить цену → | 1 GEAR, 39T | |
| 21 | FB6-1660-000 запросить цену → | 1 CAM | |
| 22 | FB6-1905-000 запросить цену → | 1 GEAR, 14T | |
| 23 | FB6-1909-000 запросить цену → | 1 BUSHING | |
| 24 | FC6-4304-000 запросить цену → | 2 BUSHING, ROLLER, PICK-UP | |
| 25 | FC6-4352-000 запросить цену → | 1 COLLAR, SPRING | |
| 26 | FC6-4355-000 запросить цену → | 1 BUSHING | |
| 27 | FC6-4358-000 запросить цену → | 1 JOINT, RETARD | |
| 28 | FF6-1621-000 запросить цену → | 2 ROLLER, SEPARATION | |
| 29 | FK2-1104-000 запросить цену → | 1 SOLENOID SL3 J753 | |
| 30 | FB6-1902-000 запросить цену → | 1 SPRING, TORSION | |
| 31 | FB6-1908-000 запросить цену → | 1 CAP | |
| 32 | FC6-4290-000 запросить цену → | 1 LIMITER, TORQUE | |
| 33 | FB6-1541-000 запросить цену → | 2 BUSHING | |
| 34 | FF6-1610-000 запросить цену → | 1 HOLDER, SEPARATION ROLLER | |
| 35 | XD3-1200-122 запросить цену → | 2 SPRING PIN | |
| 36 | FC6-4350-000 запросить цену → | 1 ARM, DETECTION, PAPER | |
| 37 | XD9-0133-000 запросить цену → | 1 RING, E | |
| 38 | XD9-0136-000 запросить цену → | 5 RING, E | |
| 39 | FB4-9817-000 запросить цену → | 2 ROLLER, PICK-UP | |
| 40 | FB6-1631-030 запросить цену → | 1 SHAFT, PICK-UP ROLLER | |
| 41 | FC6-4356-000 запросить цену → | 2 ROLLER, LOOP | |
| 42 | FE5-4048-000 запросить цену → | 2 BLOCK, PICK-UP ROLLER ADPTER | |
| 43 | FS1-1205-000 запросить цену → | 4 BUSHING | |
| 44 | FS7-0225-000 запросить цену → | 1 GEAR, 53T | |
| 45 | FS7-0226-000 запросить цену → | 1 GEAR, 36T | |
| 46 | FS7-0227-000 запросить цену → | 1 GEAR, 21T/33T/22T | |
| 47 | FS7-0228-000 запросить цену → | 1 GEAR, 31T | |
| 48 | FS7-0229-000 запросить цену → | 1 GEAR, 18T | |
| 49 | FS7-0230-000 запросить цену → | 1 GEAR, 27T | |
| 50 | WG8-5362-000 запросить цену → | 2 PHOTO-INTERRUPTER, TLP1241 SR5,6 J754,755 | |
| 51 | FC6-4288-000 запросить цену → | 1 LEVER, PRESSURE | |
| 52 | FS5-9714-000 запросить цену → | 1 SCREW,STEPPED,M3 | |
| 53 | FU6-2175-000 запросить цену → | 1 SPRING, TORSION | |
| 501 | XB4-7401-009 запросить цену → | 10 SCREW,TAPPING,PAN HEAD,M4X10 | |
| 502 | XB2-7300-607 запросить цену → | 2 SCREW, W/WASHER, M3X6 | |
| 503 | XB6-7300-609 запросить цену → | 1 SCREW, MACH,PAN HEAD, M3X8 |
Каталог очень большой (687 позиций). Показаны первые 15 узлов со схемами; полный список доступен по запросу.
