Canon IR 2002/ 2202 — каталог запчастей со схемами

Содержание

1. Contents

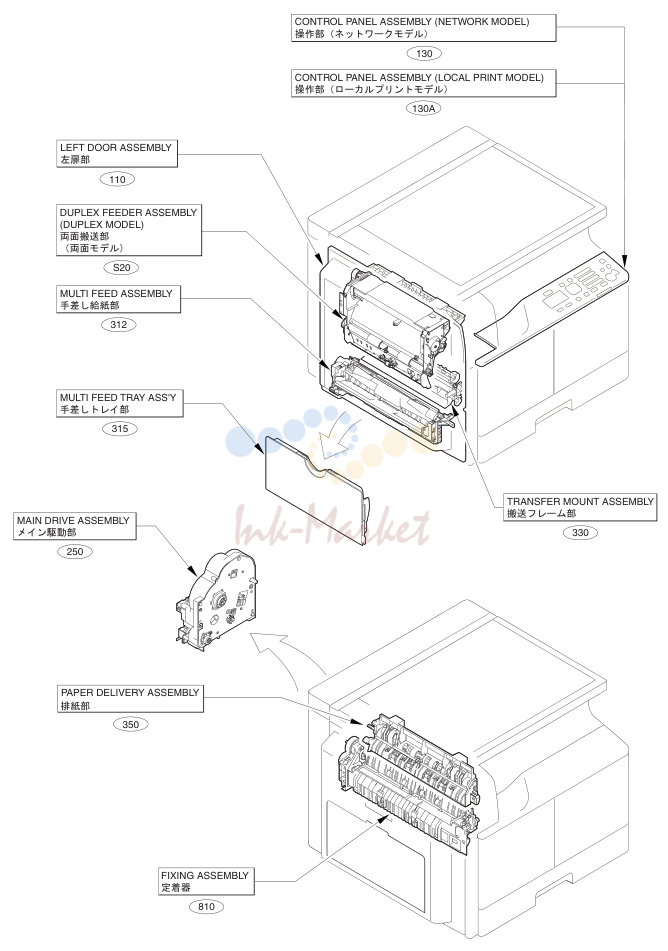

2. NPN RF ACCESSORIES
3. NPN RF EXTERNAL COVERS, PANELS, ETC.
4. NPN RF MACHINE FRONT PLATE
5. NPN RF INTERNAL COMPONENTS 2
6. NPN RF MACHINE REAR PLATE 1

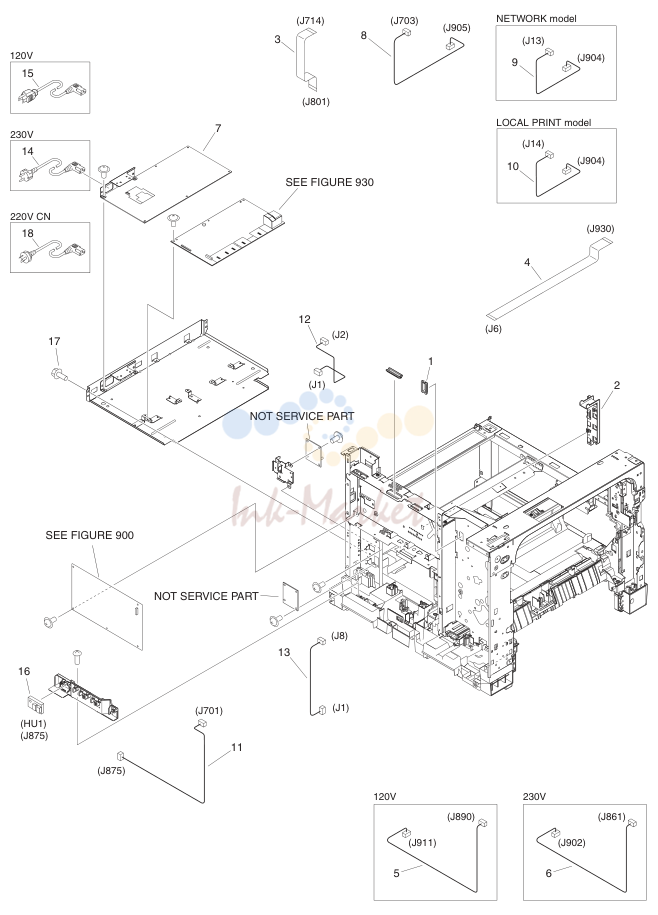

7. NPN RF MACHINE REAR PLATE 2

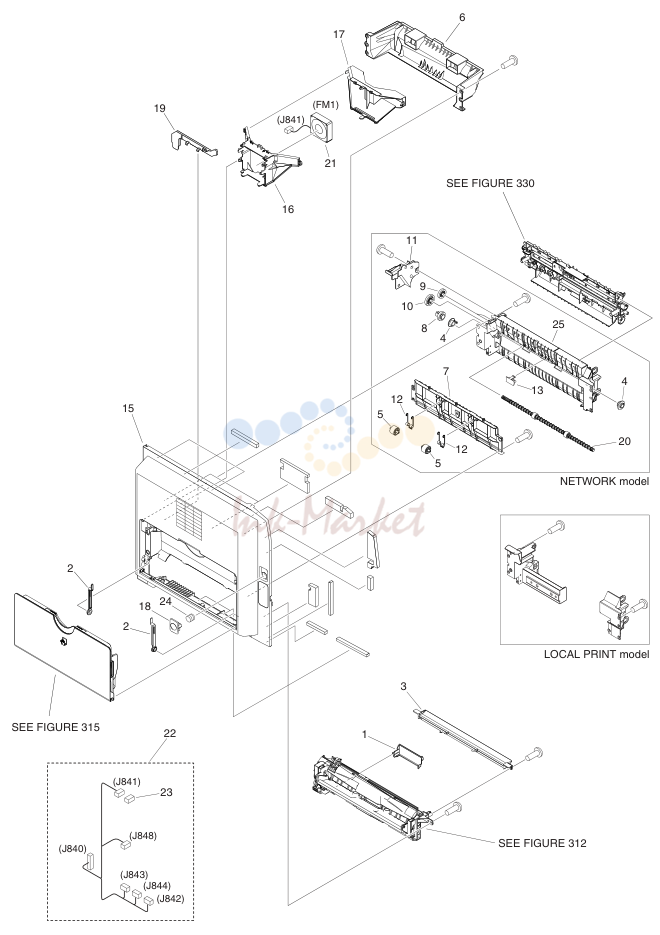

8. NPN RF LEFT DOOR ASSEMBLY

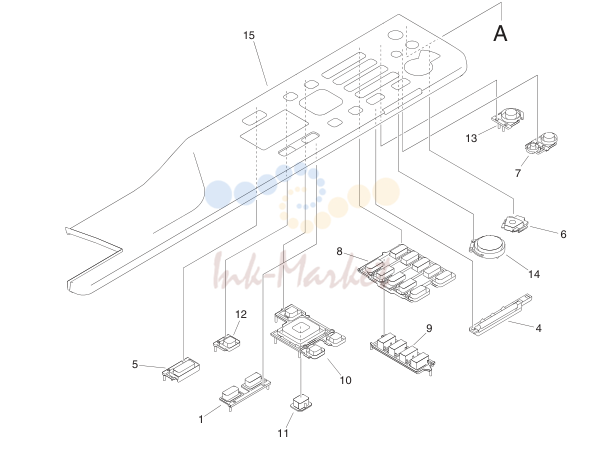

9. FM1-B337-000 1 CONTROL PANEL ASSEMBLY NETWORK model, EUR

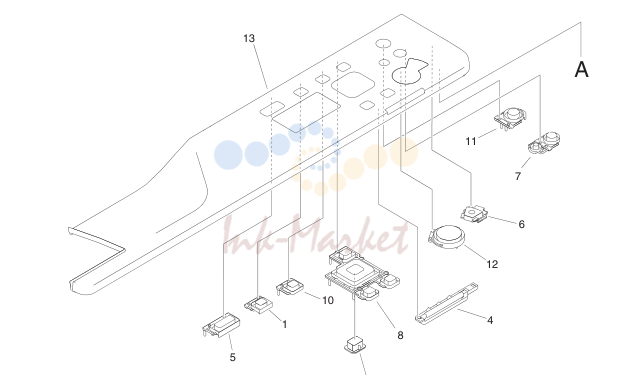

10. FIGURE 130A

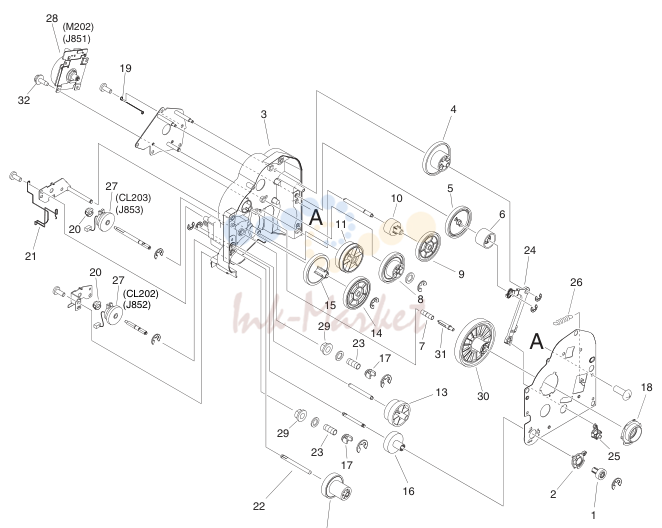

11. NPN RF MAIN DRIVE ASSEMBLY

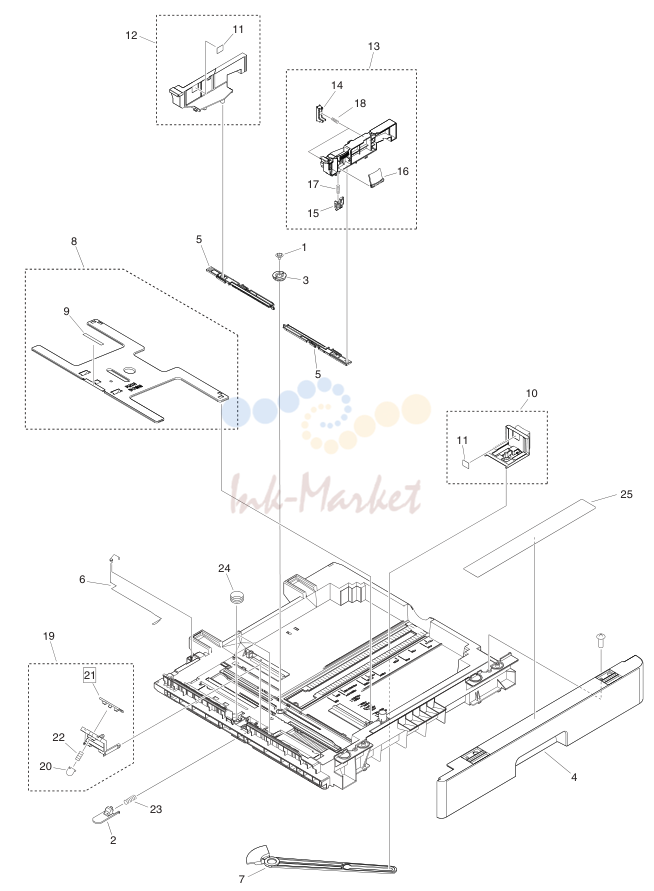

12. FM1-B366-000 1 CASSETTE ASSEMBLY EXCEPT QRS, SEE NOTE

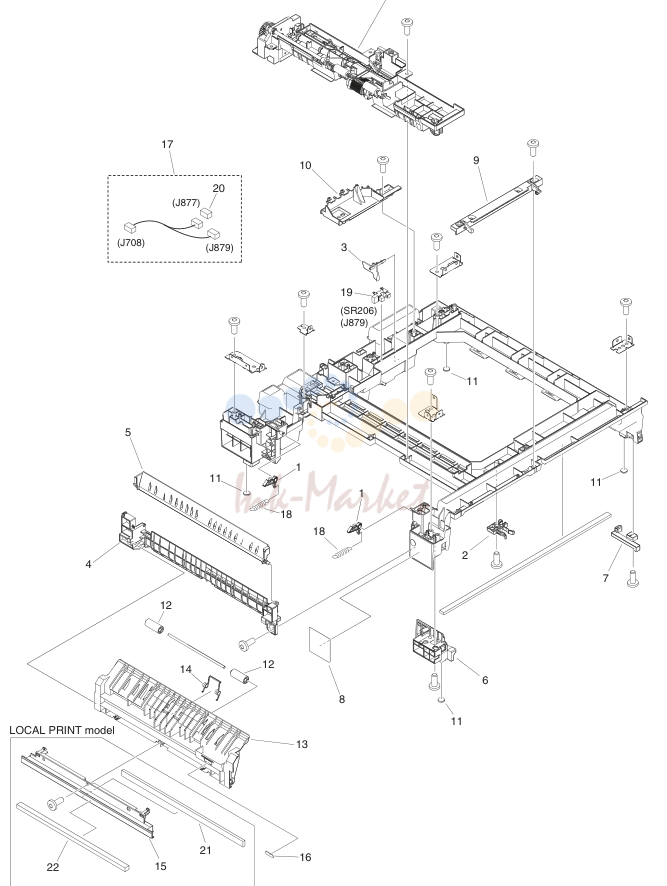

13. NPN RF CASSETTE FEEDER ASSEMBLY

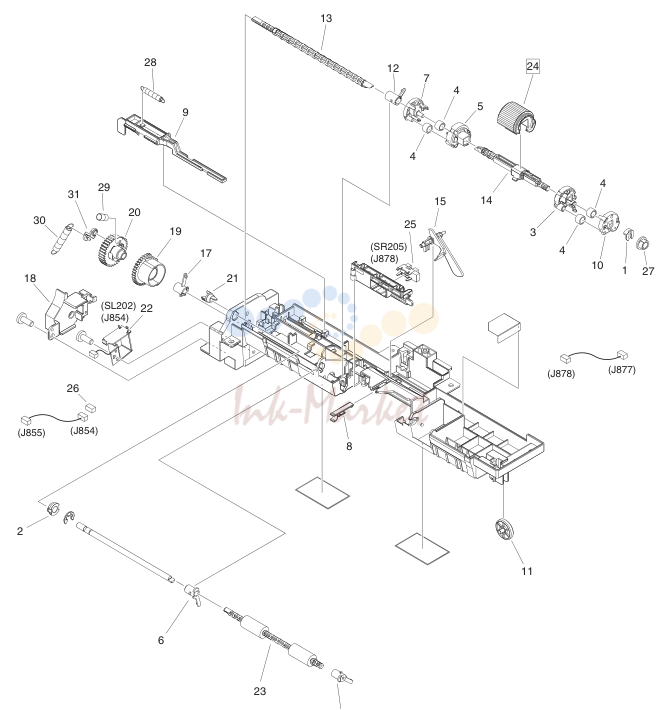

14. FM1-B350-000 1 PAPER PICK-UP ASSEMBLY

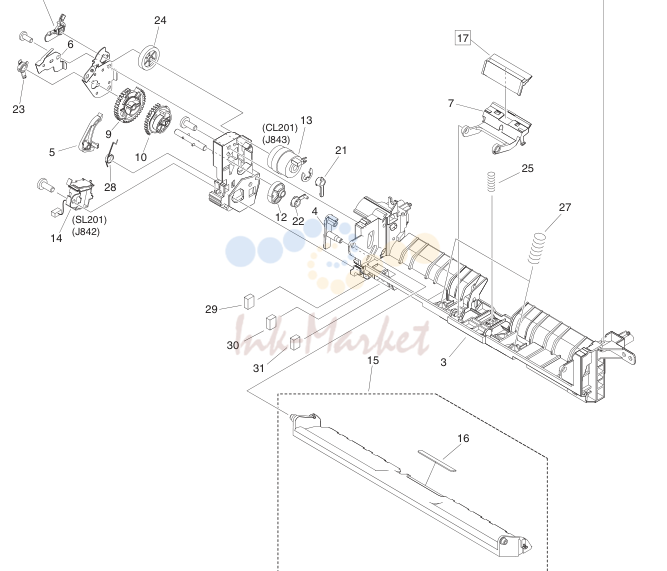

15. NPN RF MULTI FEED ASSEMBLY

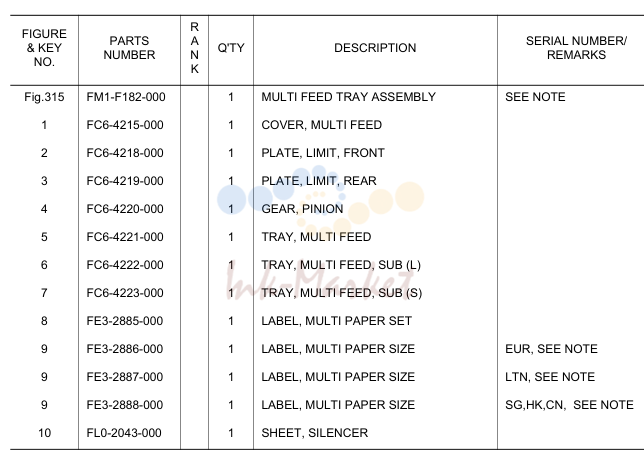

16. FM1-F182-000 1 MULTI FEED TRAY ASSEMBLY SEE NOTE

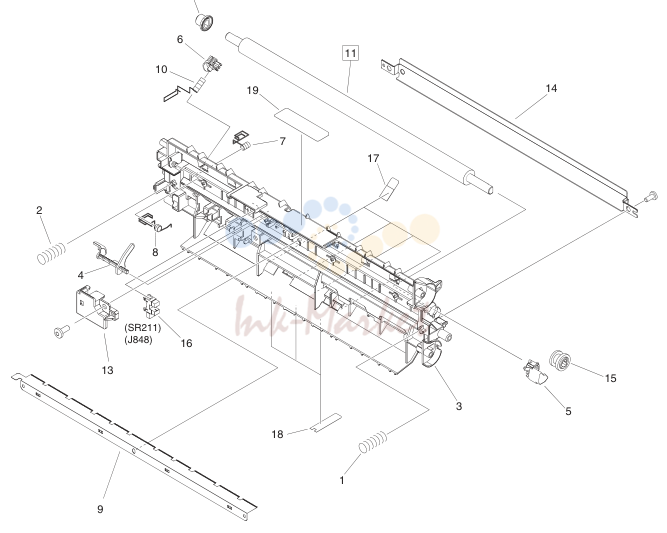

17. FM1-B359-000 1 TRANSFER MOUNT ASSEMBLY

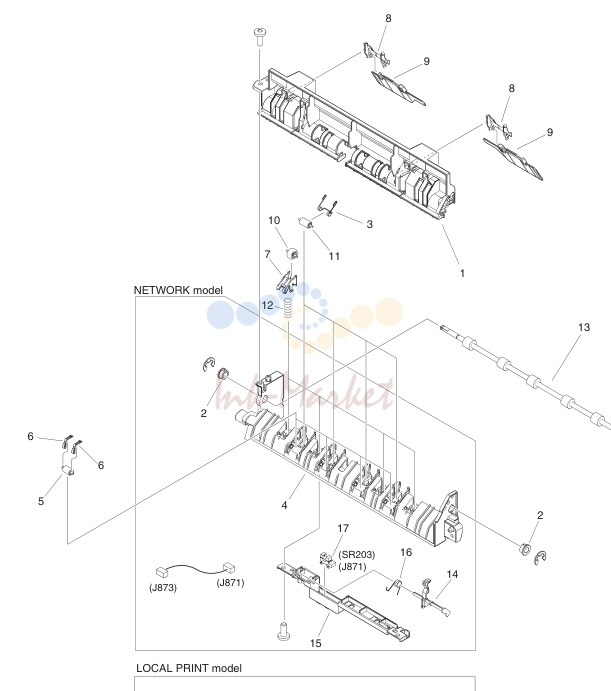

18. FM1-B317-000 1 PAPER DELIVERY ASSEMBLY NETWORK model

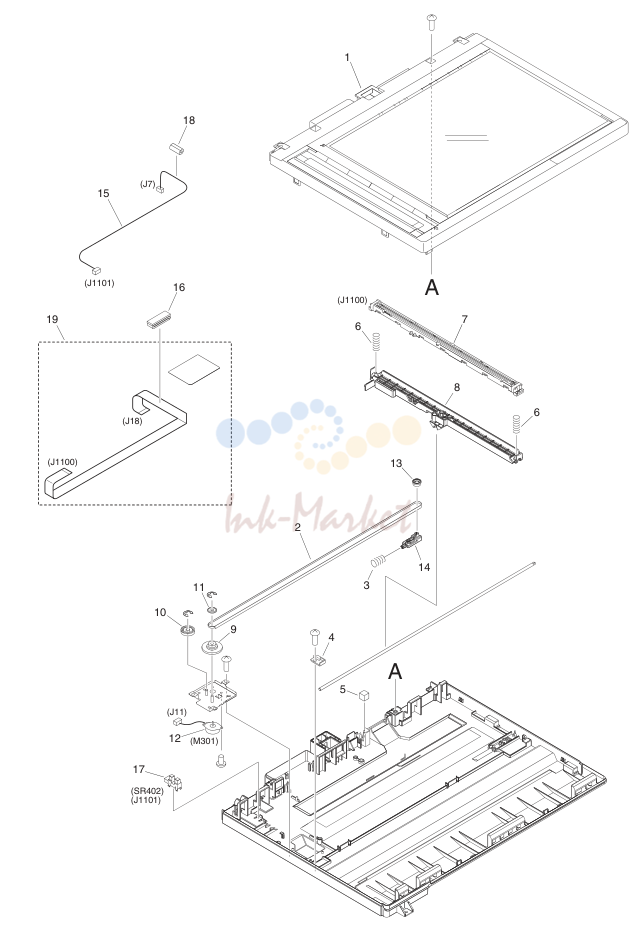

19. NPN RF READER ASSEMBLY

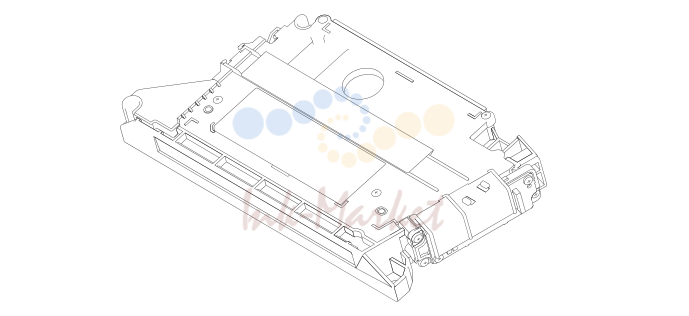

20. FM1-F171-000 1 LASER SCANNER ASSEMBLY EUR, LTN

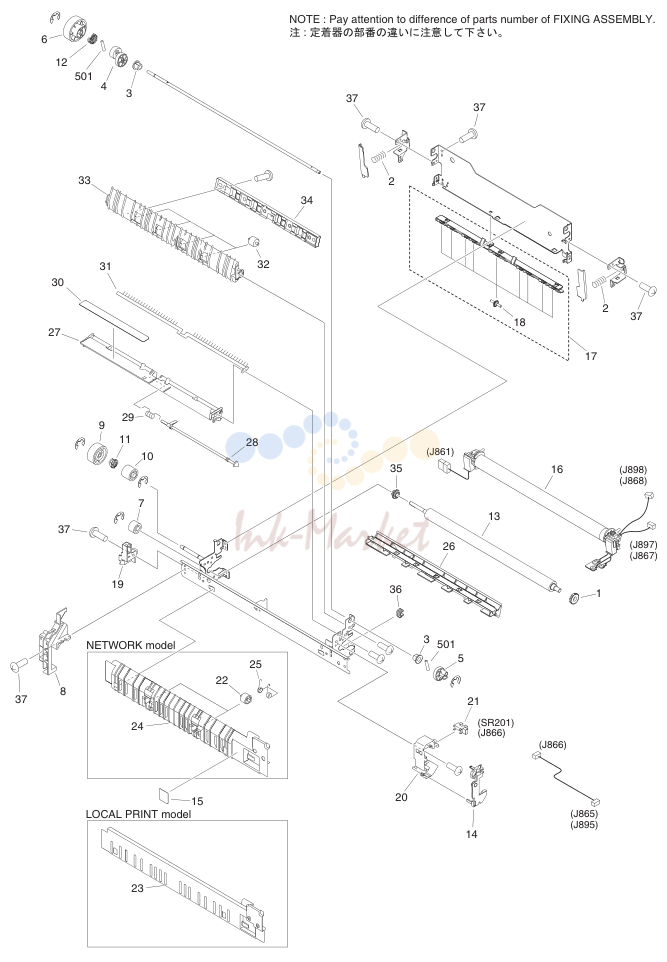

21. FM1-F160-000 1 FIXING ASSEMBLY of FIXING ASSEMBLY.
22. FM1-D996-000 1 CONTROLLER PCB ASSEMBLY iR2202/iR2202L
23. FIGURE H30
24. FIGURE H40
25. FIGURE H42
26. FIGURE S20

1. Contents

№	Артикул	Альт. артикул	Описание
001			ACCESSORIES .....................................................................2-5
100			EXTERNAL COVERS, PANELS, ETC. .................................2-6
101			INTERNAL COMPONENTS 1 ...............................................2-9
102			INTERNAL COMPONENTS 2 .............................................2-12
103			MACHINE REAR PLATE 1 ..................................................2-14
104			MACHINE REAR PLATE 2 ..................................................2-16
110			LEFT DOOR ASSEMBLY ....................................................2-18
130			CONTROL PANEL ASSEMBLY (NETWORK MODEL) .......2-20
250			MAIN DRIVE ASSEMBLY ....................................................2-24
300			CASSETTE ASSEMBLY ......................................................2-27
310			CASSETTE FEEDER ASSEMBLY ......................................2-29
311			PAPER PICK-UP ASSEMBLY .............................................2-31
312			MULTI FEED ASSEMBLY ...................................................2-33
315			MULTI FEED TRAY ASS'Y ..................................................2-36
330			TRANSFER MOUNT ASSEMBLY .......................................2-37
350			PAPER DELIVERY ASSEMBLY ..........................................2-39
400			READER ASSEMBLY ..........................................................2-41
460			LASER SCANNER ASSEMBLY ..........................................2-43
640			DEVELOPING ASSEMBLY .................................................2-44
810			FIXING ASSEMBLY .............................................................2-46
900			CONTROLLER PCB ASSEMBLY ........................................2-49
930			H.V.T PCB ASSEMBLY .......................................................2-50
100			EXTERNAL COVERS, PANELS, ETC...............................................................2-6
101			INTERNAL COMPONENTS 1............................................................................2-9
102			INTERNAL COMPONENTS 2..........................................................................2-12
103			MACHINE REAR PLATE 1...............................................................................2-14
104			MACHINE REAR PLATE 2...............................................................................2-16
110			LEFT DOOR ASSEMBLY.................................................................................2-18
130			CONTROL PANEL ASSEMBLY (NETWORK MODEL)....................................2-20
250			MAIN DRIVE ASSEMBLY.................................................................................2-24
300			CASSETTE ASSEMBLY...................................................................................2-27
310			CASSETTE FEEDER ASSEMBLY...................................................................2-29
311			PAPER PICK-UP ASSEMBLY..........................................................................2-31
312			MULTI FEED ASSEMBLY................................................................................2-33
315			MULTI FEED TRAY ASS'Y...............................................................................2-36
330			TRANSFER MOUNT ASSEMBLY....................................................................2-37
350			PAPER DELIVERY ASSEMBLY.......................................................................2-39
400			READER ASSEMBLY.......................................................................................2-41
460			LASER SCANNER ASSEMBLY.......................................................................2-43
640			DEVELOPING ASSEMBLY..............................................................................2-44
810			FIXING ASSEMBLY..........................................................................................2-46
900			CONTROLLER PCB ASSEMBLY.....................................................................2-49
930			H.V.T PCB ASSEMBLY....................................................................................2-50

2. NPN RF ACCESSORIES

№	Артикул	Описание
1	FK4-1821-000 запросить цену →	1 CABLE, USB NETWORK model
2	FK4-1822-000 запросить цену →	1 CABLE, LAN
3	FK4-1650-000 запросить цену →	1 CD-ROM, SOFTWARE FOR UFR II LT SG,HK
3	FK4-1651-000 запросить цену →	1 CD-ROM, SOFTWARE FOR UFR II LT LTN(230V)
3	FK4-1652-000 запросить цену →	1 CD-ROM, SOFTWARE FOR UFR II LT LTN(120V)
3	FK4-1653-000 запросить цену →	1 CD-ROM, SOFTWARE FOR UFR II LT EUR, NETWORK model
3	FK4-1654-000 запросить цену →	1 CD-ROM, SOFTWARE FOR UFR II LT
3	FK4-1655-000 запросить цену →	1 CD-ROM, SOFTWARE FOR UFR II LT CN

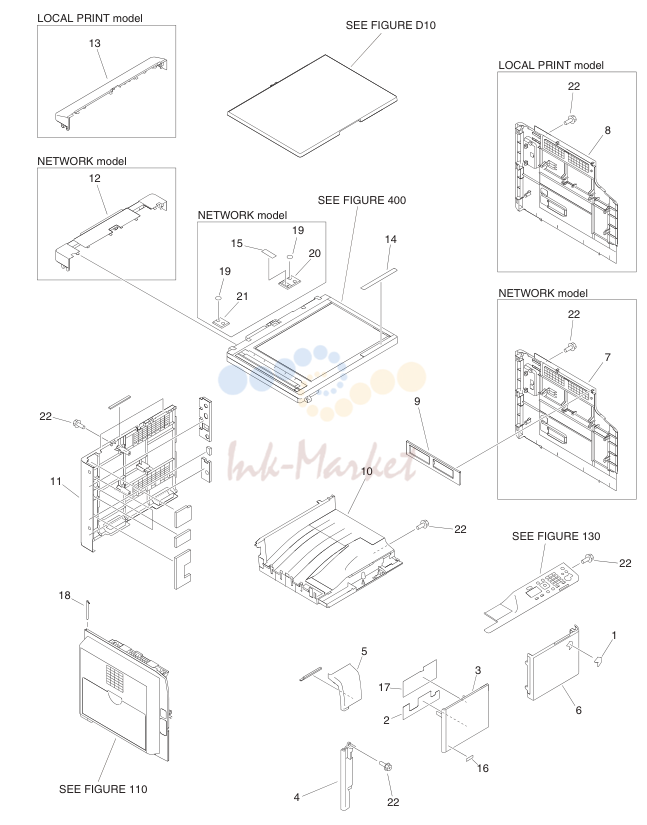

3. NPN RF EXTERNAL COVERS, PANELS, ETC.

№	Артикул	Описание
1	FC7-2944-000 запросить цену →	1 EMBLEM
2	FE3-3182-000 запросить цену →	1 LABEL, LASER CAUTION SG,HK,CN
2	FE3-3180-000 запросить цену →	1 LABEL, LASER CAUTION EUR,LTN
3	FE3-3141-000 запросить цену →	1 COVER, FRONT, LEFT EXCEPT iR2002L (QRS)
3	FL0-3928-000 запросить цену →	1 COVER, FRONT, LEFT iR2002L (QRS)
4	FE3-3144-000 запросить цену →	1 COVER, LEFT FRONT
5	FE3-3145-000 запросить цену →	1 COVER, FRONT, LEFT UPPER
6	FL0-1775-000 запросить цену →	1 COVER, FRONT, RIGHT iR2202L
6	FL0-1776-000 запросить цену →	1 COVER, FRONT, RIGHT iR2202, EUR
6	FL0-1777-000 запросить цену →	1 COVER, FRONT, RIGHT iR2002L (QNE)
6	FL0-1778-000 запросить цену →	1 COVER, FRONT, RIGHT iR2002, SG,HK
6	FL0-1779-000 запросить цену →	1 COVER, FRONT, RIGHT EUR,SG,HK,LTN(230V),C
6	FL0-1780-000 запросить цену →	1 COVER, FRONT, RIGHT iR2202N, LTN(120V)
6	FL0-1781-000 запросить цену →	1 COVER, FRONT, RIGHT iR2002G
6	FL0-1782-000 запросить цену →	1 COVER, FRONT, RIGHT iR2002N, SG,HK
6	FL0-1783-000 запросить цену →	1 COVER, FRONT, RIGHT iR2002L (QRS)
6	FL0-1784-000 запросить цену →	1 COVER, FRONT, RIGHT iR2202DN
7	FE3-3147-000 запросить цену →	1 COVER, RIGHT NETWORK model
8	FE3-3175-000 запросить цену →	1 COVER, RIGHT LOCAL PRINT model
9	FE3-3148-000 запросить цену →	1 COVER, RIGHT, INNER
10	FE3-3149-000 запросить цену →	1 TRAY, DELIVERY
11	FE3-3150-000 запросить цену →	1 COVER, REAR
12	FE3-3775-000 запросить цену →	1 COVER, READER, REAR NETWORK model
13	FE3-3776-000 запросить цену →	1 COVER, READER, REAR LOCAL PRINT model
14	FE3-6408-000 запросить цену →	1 LABEL, COPY INHIBITED EUR
14	FE3-6450-000 запросить цену →	1 LABEL, COPY INHIBITED SG,HK,LTN
14	FE3-6485-000 запросить цену →	1 LABEL, COPY INHIBITED CN
15	FL0-1100-000 запросить цену →	1 SHEET, OPEN/CLOSE SENSOR LEVER NETWORK model
16	FE3-3192-000 запросить цену →	1 LABEL, TONER
16	FE3-3193-000 запросить цену →	1 LABEL, TONER EUR
16	FE3-3194-000 запросить цену →	1 LABEL, TONER LTN
16	FE3-3195-000 запросить цену →	1 LABEL, TONER CN (QRS)
17	FE3-3191-000 запросить цену →	1 LABEL, TONER EXCHANGE SG,HK,CN
17	FE3-3189-000 запросить цену →	1 LABEL, TONER EXCHANGE EUR
17	FE3-3190-000 запросить цену →	1 LABEL, TONER EXCHANGE LTN
18	FL0-0688-000 запросить цену →	1 PIN, HINGE
19	FC6-4513-000 запросить цену →	2 SEAL NETWORK model
20	FE3-3723-000 запросить цену →	1 COVER, HINGE, RIGHT NETWORK model
21	FE3-3774-000 запросить цену →	1 COVER, HINGE, LEFT NETWORK model
22	XA9-1386-000 запросить цену →	AR SCREW,RS,M3X8

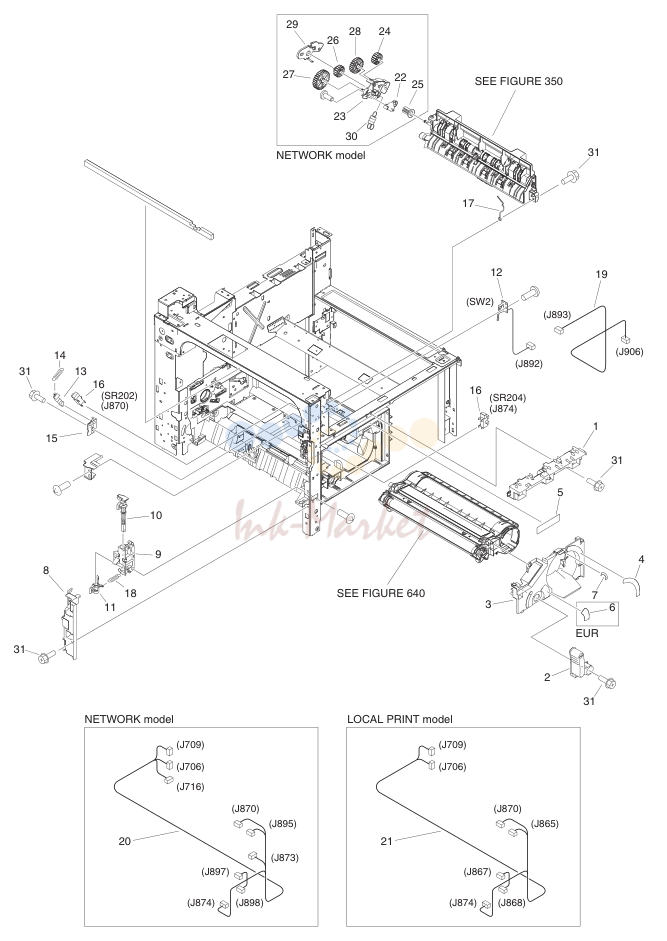

4. NPN RF MACHINE FRONT PLATE

№	Артикул	Описание
1	FE3-3142-000 запросить цену →	1 COVER, FRONT, INNER
2	FC7-1757-020 запросить цену →	1 LEVER, DEV, PRESSURE EUR
2	FC6-4143-020 запросить цену →	1 LEVER, DEV, PRESSURE EXCEPT EUR
3	FE3-3089-000 запросить цену →	1 GUIDE, TONER BOTTLE
4	FE3-3100-000 запросить цену →	1 LABEL, TONER BOTTLE
5	FE3-3329-000 запросить цену →	1 LABEL, TONER MODEL SG,HK,CN
5	FE3-3341-000 запросить цену →	1 LABEL, TONER MODEL EUR
5	FE3-3342-000 запросить цену →	1 LABEL, TONER MODEL LTN
6	FE3-3102-000 запросить цену →	1 LABEL, DEV. PRESSURE LOCK EUR
7	FE3-3105-000 запросить цену →	1 LABEL, TONER SET INSTRUCTION
8	FE3-3160-000 запросить цену →	1 COVER, HOOK
9	FE3-3161-000 запросить цену →	1 HOLDER, HOOK
10	FE3-3162-000 запросить цену →	1 HOOK, DOOR, UPPER
11	FE3-3163-000 запросить цену →	1 HOOK, DOOR, LOWER
12	FM2-4020-000 запросить цену →	1 DOOR SWITCH PCB ASS'Y SW2
13	FE3-3244-000 запросить цену →	1 FLAG, SENSOR
14	FE3-3245-000 запросить цену →	1 SPRING, TENSION
15	FE3-3246-000 запросить цену →	1 GUIDE, FIXING POSITION, RIGHT
16	WG8-5935-000 запросить цену →	2 IC, PHOTO INTERRUPTER SR202,SR204
17	FE3-2875-000 запросить цену →	1 SPRING, GROUNDING
18	FU6-2194-000 запросить цену →	1 SPRING, TENSION
19	FM1-C921-000 запросить цену →	1 CABLE, DOOR SWITCH
20	FM1-C939-000 запросить цену →	1 CABLE, PAPER EJECT SENSOR NETWORK model
21	FM1-C926-000 запросить цену →	1 CABLE, PAPER EJECT SENSOR LOCAL PRINT model
22	FE3-2765-000 запросить цену →	1 HOLDER, PAPER DELIVERY NETWORK model
23	FE3-2753-000 запросить цену →	1 HOLDER, GEAR NETWORK model
24	FE3-2754-000 запросить цену →	1 GEAR, 17T NETWORK model
25	FE3-2755-000 запросить цену →	1 BUSHING NETWORK model
26	FE3-2756-000 запросить цену →	1 GEAR, 17T NETWORK model
27	FE3-2757-000 запросить цену →	1 GEAR, 31T NETWORK model
28	FE3-2764-000 запросить цену →	1 GEAR, 24T NETWORK model
29	FE3-2769-000 запросить цену →	1 COVER, HOLDER NETWORK model
30	FE3-2758-000 запросить цену →	1 SPRING, TENSION NETWORK model
31	XA9-1386-000 запросить цену →	AR SCREW,RS,M3X8

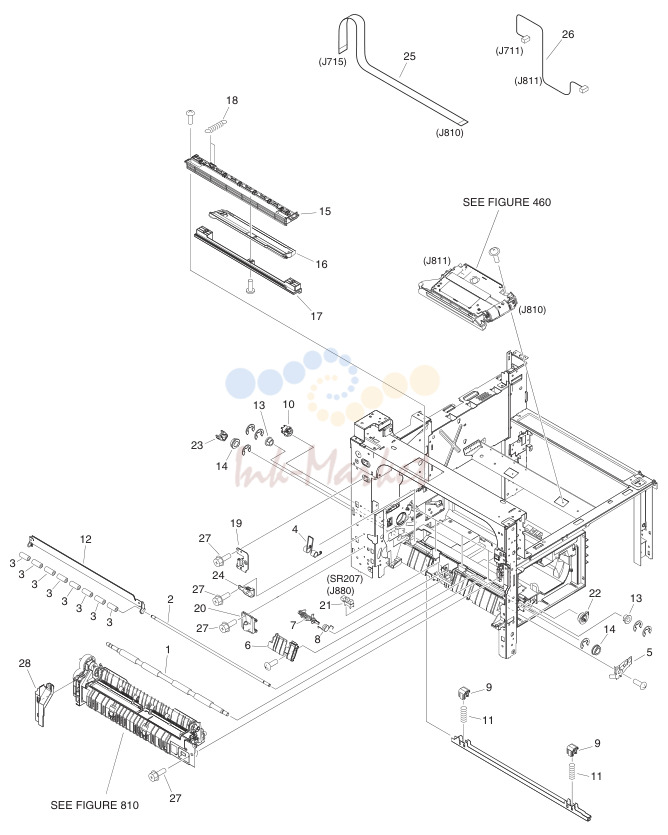

5. NPN RF INTERNAL COMPONENTS 2

№	Артикул	Описание
1	FE3-2941-000 запросить цену →	1 ROLLER, REGISTRATION
2	FE3-2942-000 запросить цену →	1 SHAFT, TRANSMISSION
3	FE3-2943-000 запросить цену →	8 ROLLER, REGIST PRESSURE
4	FE3-2951-000 запросить цену →	5 SPRING, TORSION
5	FE3-2952-000 запросить цену →	1 SPRING, LEAF
6	FE3-2965-000 запросить цену →	1 COVER, SENSOR
7	FE3-2966-000 запросить цену →	1 FLAG, SENSOR
8	FC6-4308-000 запросить цену →	1 SPRING, TORSION
9	FC6-4135-000 запросить цену →	2 CAM, PRESSURE, DEV.
10	FE3-3096-000 запросить цену →	1 BUSHING
11	FU6-2146-000 запросить цену →	2 SPRING, COMPRESSION
12	FM1-B037-000 запросить цену →	1 GUIDE UNIT, PRE-TRANS., UPPER
13	FS1-1205-000 запросить цену →	2 BUSHING
14	XG9-0737-000 запросить цену →	2 BUSHING
15	FE3-3092-000 запросить цену →	1 HOLDER, LASER SHUTTER,
16	FE3-3093-000 запросить цену →	1 SHUTTER, LASER
17	FE3-3098-000 запросить цену →	1 HOLDER, LASER SHUTTER,
18	FE3-3107-000 запросить цену →	2 SPRING, TENSION
19	FE3-3157-000 запросить цену →	1 PLATE, HINGE
20	FE3-3159-000 запросить цену →	1 HOLDER, HINGE
21	WG8-5935-000 запросить цену →	1 IC, PHOTO INTERRUPTER SR207
22	FE3-3095-000 запросить цену →	1 BUSHING
23	FE3-3041-000 запросить цену →	1 COUPLING
24	FE3-3164-000 запросить цену →	1 BLOCK, POSITIONING, DOOR
25	FK4-0518-000 запросить цену →	1 CABLE, FLEXIBLE FLAT
26	FM1-C923-000 запросить цену →	1 CABLE, POLYGON MOTOR
27	XA9-1386-000 запросить цену →	2 SCREW,RS,M3X8
28	FE3-3263-000 запросить цену →	1 COVER, AC CABLE

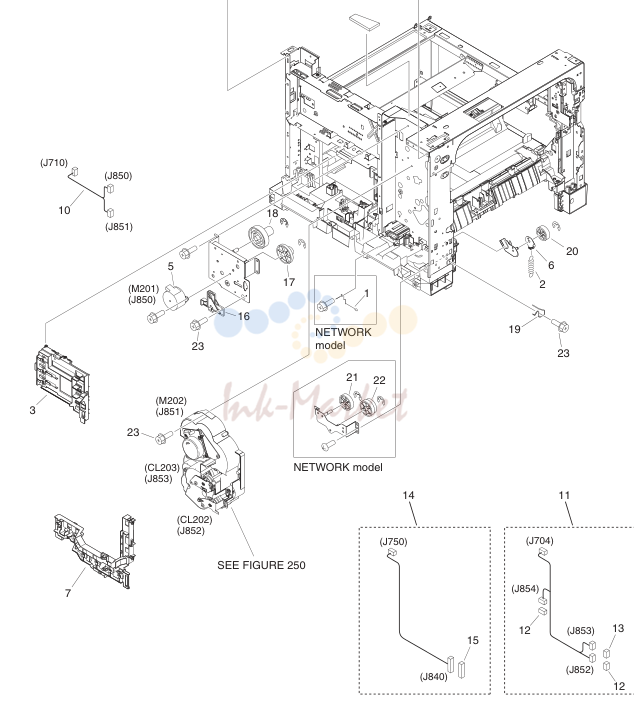

6. NPN RF MACHINE REAR PLATE 1

№	Артикул	Описание
1	FE3-2982-000 запросить цену →	1 SPRING, GROUNDING NETWORK model
2	FE3-3008-000 запросить цену →	1 SPRING, TENSION
3	FE3-3374-000 запросить цену →	1 GUIDE, CABLE
4	FE3-3773-000 запросить цену →	1 MOUNT, HINGE, LEFT NETWORK model
5	FK4-0512-000 запросить цену →	1 MOTOR, STEPPING M201
6	FE3-3047-000 запросить цену →	1 STOPPER
7	FE3-3375-000 запросить цену →	1 GUIDE, CABLE
8	FE3-3719-000 запросить цену →	1 MOUNT, HINGE, RIGHT NETWORK model
9	FE3-3722-000 запросить цену →	1 PLATE, HINGE, RIGHT NETWORK model
10	FM1-C922-000 запросить цену →	1 CABLE, MAIN/FIXING MOTOR
11	FM1-C924-000 запросить цену →	1 CABLE, CLUTCH/SOLENOID
12	VS1-7177-002 запросить цену →	2 CONNECTOR, SNAP TIGHT, BK
13	VS1-7454-002 запросить цену →	1 CONNECTOR, SNAP TIGHT
14	FM1-C933-000 запросить цену →	1 CABLE, LEFT DOOR
15	VS1-7177-013 запросить цену →	1 CONNECTOR, SNAP TIGHT
16	FE3-3241-000 запросить цену →	1 GUIDE, FIXING POSITION, LEFT
17	FE3-3242-000 запросить цену →	1 GEAR, 22T/80T
18	FE3-3248-000 запросить цену →	1 GEAR, 19T/91T
19	FE3-2868-000 запросить цену →	1 SPRING, GROUNDING
20	FE3-3060-000 запросить цену →	1 GEAR, 33T
21	FE3-3039-000 запросить цену →	1 GEAR, 45T NETWORK model
22	FE3-3040-000 запросить цену →	1 GEAR, 28T/46T NETWORK model
23	XA9-1386-000 запросить цену →	AR SCREW,RS,M3X8

7. NPN RF MACHINE REAR PLATE 2

№	Артикул	Описание
1	FC7-2409-000 запросить цену →	1 BUSHING
2	FE3-3379-000 запросить цену →	1 GUIDE, CABLE
3	FK4-0517-000 запросить цену →	1 CABLE, FLEXIBLE FLAT
4	FK4-0519-000 запросить цену →	1 CABLE, FLEXIBLE FLAT
5	FM1-C916-000 запросить цену →	1 CABLE, FIXING, AC 120V
6	FM1-C917-000 запросить цену →	1 CABLE, FIXING, AC 230V
7	FK4-0523-000 запросить цену →	1 POWER SUPPLY UNIT
7	FK4-0524-000 запросить цену →	1 POWER SUPPLY UNIT
7	FK4-0525-000 запросить цену →	1 POWER SUPPLY UNIT
7	FK4-0526-000 запросить цену →	1 POWER SUPPLY UNIT
7	FK4-0527-000 запросить цену →	1 POWER SUPPLY UNIT NETWORK model, 120V
8	FM1-C913-000 запросить цену →	1 CABLE, CONTROLLER, SIGNAL
9	FM1-C914-000 запросить цену →	1 CABLE, CONTROLLER, POWER NETWORK model
10	FM1-C915-000 запросить цену →	1 CABLE, CONTROLLER, POWER LOCAL PRINT model
11	FM1-C928-000 запросить цену →	1 CABLE, ENVIRONMENT SENSOR
12	FM1-C936-000 запросить цену →	1 CABLE, SOFT-ID PCB
13	FM1-C937-000 запросить цену →	1 CABLE, COUNTER PCB
14	FM2-4786-000 запросить цену →	1 POWER CORD 230V
15	FM4-0040-000 запросить цену →	1 CORD, POWER 120V
16	WP2-5316-000 запросить цену →	1 SENSOR UNIT, HUMIDITY HU1
17	XA9-1386-000 запросить цену →	AR SCREW,RS,M3X8
18	FM1-F917-000 запросить цену →	1 POWER CORD 220V CN

8. NPN RF LEFT DOOR ASSEMBLY

№	Артикул	Описание
1	FC6-4232-000 запросить цену →	1 COVER, HARNESS
2	FC6-4238-000 запросить цену →	2 STOPPER, MULTI FEED
3	FC6-4377-000 запросить цену →	1 GUIDE, FEED
4	FC6-6758-000 запросить цену →	2 BUSHING NETWORK model
5	FC9-7720-000 запросить цену →	2 COLLAR, FIXING DELIVERY NETWORK model
6	FE3-2811-000 запросить цену →	1 GUIDE, DELIVERY, LEFT
7	FE3-2828-000 запросить цену →	1 GUIDE, DUPLEXING, LOWER NETWORK model
8	FE3-2829-000 запросить цену →	1 GEAR, 19T NETWORK model
9	FE3-2830-000 запросить цену →	2 GEAR, 19T NETWORK model
10	FE3-2831-000 запросить цену →	1 GEAR, 23T NETWORK model
11	FE3-2836-000 запросить цену →	1 COVER, GEAR NETWORK model
12	FE3-2837-000 запросить цену →	2 SPRING, TORSION NETWORK model
13	FE3-2881-000 запросить цену →	1 RETAINER, ROLLER NETWORK model
15	FE3-3165-000 запросить цену →	1 DOOR, LEFT
16	FE3-3166-000 запросить цену →	1 DUCT, FAN
17	FE3-3167-000 запросить цену →	1 DUCT, FAN
18	FE3-3168-000 запросить цену →	1 BUTTON, LEFT DOOR
19	FE3-3171-000 запросить цену →	1 COVER, CABLE
20	FL0-0701-000 запросить цену →	1 ROLLER, DUPLEXING PAPER FEED NETWORK model
21	FK2-0360-000 запросить цену →	1 FAN FM1
22	FM1-C934-000 запросить цену →	1 CABLE, LEFT DOOR
23	VS1-7177-003 запросить цену →	1 CONNECTOR, SNAP TIGHT, BK
24	FU6-2160-000 запросить цену →	1 SPRING, COMPRESSION
25	FE3-2812-000 запросить цену →	1 MOUNT, FEEDER NETWORK model
26	FM1-C940-000 запросить цену →	1 CABLE, DUPLEX DUPLEX model
27	VS1-8412-011 запросить цену →	1 CONNECTOR, SNAP TIGHT, BL DUPLEX model

9. FM1-B337-000 1 CONTROL PANEL ASSEMBLY NETWORK model, EUR

№	Артикул	Описание
1	FE3-3658-000 запросить цену →	1 KEY TOP, PORTAL NETWORK model
2	FE3-3662-000 запросить цену →	1 PLATE, GROUNDING NETWORK model
3	FE3-3663-000 запросить цену →	1 SHEET, ELECTROSTATIC NETWORK model
4	FE3-3669-000 запросить цену →	1 COVER, LED
5	FE3-3673-000 запросить цену →	1 KEY TOP, SCAN
6	FL0-0672-000 запросить цену →	1 KEY TOP, STOP
7	FL0-0673-000 запросить цену →	1 KEY TOP, SETTINGS/REGISTRATION
8	FL0-0675-000 запросить цену →	1 KEY TOP, NUMBERS, 1 NETWORK model
9	FL0-0676-000 запросить цену →	1 KEY TOP, NUMBERS, 2 NETWORK model
10	FL0-0677-000 запросить цену →	1 KEY TOP, CROSS
11	FL0-0678-000 запросить цену →	1 KEY TOP, OK
12	FL0-0679-000 запросить цену →	1 KEY TOP, RESET
13	FL0-0680-000 запросить цену →	1 KEY TOP, ENERGY SAVER NETWORK model
14	FL0-0835-000 запросить цену →	1 KEY TOP, START
15	FL0-1769-000 запросить цену →	1 COVER, CONTROL PANEL NETWORK model, EUR
15	FL0-1770-000 запросить цену →	1 COVER, CONTROL PANEL
15	FL0-1771-000 запросить цену →	1 COVER, CONTROL PANEL NETWORK model, CN
15	FL0-1772-000 запросить цену →	1 COVER, CONTROL PANEL
16	FM1-B364-000 запросить цену →	1 LCD UNIT NETWORK model
17	FM1-B999-000 запросить цену →	1 CONTROL PANEL PCB ASSEMBLY NETWORK model

10. FIGURE 130A

№	Артикул	Описание
1	FE3-3665-000 запросить цену →	1 KEY TOP, PORTAL LOCAL PRINT model
2	FE3-3668-000 запросить цену →	1 PLATE, GROUNDING LOCAL PRINT model
3	FE3-3666-000 запросить цену →	1 SHEET, ELECTROSTATIC LOCAL PRINT model
4	FE3-3669-000 запросить цену →	1 COVER, LED
5	FE3-3673-000 запросить цену →	1 KEY TOP, SCAN
6	FL0-0672-000 запросить цену →	1 KEY TOP, STOP
7	FL0-0673-000 запросить цену →	1 KEY TOP, SETTINGS/REGISTRATION
8	FL0-0677-000 запросить цену →	1 KEY TOP, CROSS
9	FL0-0678-000 запросить цену →	1 KEY TOP, OK
10	FL0-0679-000 запросить цену →	1 KEY TOP, RESET
11	FL0-0674-000 запросить цену →	1 KEY TOP, ENERGY SAVER LOCAL PRINT model
12	FL0-0835-000 запросить цену →	1 KEY TOP, START
13	FL0-1766-000 запросить цену →	1 COVER, CONTROL PANEL
13	FL0-1767-000 запросить цену →	1 COVER, CONTROL PANEL
13	FL0-1768-000 запросить цену →	1 COVER, CONTROL PANEL LOCAL PRINT model, CN
14	FM1-B365-000 запросить цену →	1 LCD UNIT LOCAL PRINT model
15	FM1-B998-000 запросить цену →	1 CONTROL PANEL PCB ASSEMBLY LOCAL PRINT model

11. NPN RF MAIN DRIVE ASSEMBLY

№	Артикул	Описание
1	FE3-3002-000 запросить цену →	1 GEAR, 17T
2	FE3-3003-000 запросить цену →	1 BUSHING
3	FE3-3009-000 запросить цену →	1 FRAME, MAIN DRIVE
4	FE3-3010-000 запросить цену →	1 GEAR, 57T/113T
5	FE3-3011-000 запросить цену →	1 GEAR, 107T
6	FE3-3012-000 запросить цену →	1 GEAR, 59T
7	FE3-3013-000 запросить цену →	1 SPRING, COMPRESSION
8	FE3-3014-000 запросить цену →	1 GEAR, 53T/103T
9	FE3-3015-000 запросить цену →	1 GEAR, 101T
10	FE3-3016-000 запросить цену →	1 GEAR, 29T
11	FE3-3017-000 запросить цену →	1 GEAR, 48T/59T
12	FE3-3018-000 запросить цену →	1 GEAR, 23T/42T
13	FE3-3019-000 запросить цену →	1 GEAR, 36T/50T
14	FE3-3020-000 запросить цену →	1 GEAR, 67T
15	FE3-3021-000 запросить цену →	1 GEAR, 55T
16	FE3-3023-000 запросить цену →	1 GEAR, 42T
17	FE3-3027-000 запросить цену →	2 COUPLING
18	FE3-3031-000 запросить цену →	1 BUSHING
19	FE3-3032-000 запросить цену →	1 CABLE, GROUNDING
20	FE3-3045-000 запросить цену →	2 BUSHING
21	FE3-3048-000 запросить цену →	1 CABLE, GROUNDING
22	FE3-3053-000 запросить цену →	1 SHAFT, TRANSMISSION
23	FE3-3059-000 запросить цену →	2 SPRING, COMPRESSION
24	FE3-3061-000 запросить цену →	1 LEVER, RELEASE
25	FE3-3062-000 запросить цену →	1 COUPLING
26	FE3-3074-000 запросить цену →	1 SPRING, TENSION
27	FK4-0529-000 запросить цену →	2 CLUTCH, ELECTROMAGNETIC CL202,CL203
28	FM1-B328-000 запросить цену →	1 MOTOR UNIT, DC M202
29	FS1-1205-000 запросить цену →	2 BUSHING
30	FU6-0788-000 запросить цену →	1 GEAR, 161T
31	RB2-1850-000 запросить цену →	1 PIN

12. FM1-B366-000 1 CASSETTE ASSEMBLY EXCEPT QRS, SEE NOTE

№	Артикул	Описание
1	FC8-0352-000 запросить цену →	1 SCREW, W/WASHER, M3X6
2	FC9-1037-000 запросить цену →	1 BLOCK, LIFTER PLATE RETAINING
3	FC9-1683-000 запросить цену →	1 PINION, 18T
4	FE3-2935-000 запросить цену →	1 COVER, CASSETTE, FRONT EXCEPT QRS
4	FE3-2989-000 запросить цену →	1 COVER, CASSETTE, FRONT QRS
5	FE3-2937-000 запросить цену →	2 RACK
6	FE3-2939-000 запросить цену →	1 SPRING, TORSION
7	FE3-2940-000 запросить цену →	1 LINK, SENSOR
8	FL0-0696-000 запросить цену →	1 PLATE, CENTER
9	FC9-1044-000 запросить цену →	1 SHEET, CASSETTE PLATE
10	FL0-0735-000 запросить цену →	1 PLATE, BACK END LIMIT
11	FC8-4965-000 запросить цену →	2 LABEL, HEIGHT LIMIT, R
12	FL0-0736-000 запросить цену →	1 PLATE, PAPER SIDE END, REAR
13	FM1-B353-000 запросить цену →	1 SIDE END PLATE ASSEMBLY, FRONT
14	FC9-1046-000 запросить цену →	2 BLOCK, PAPER RETAINING
15	FE3-2953-000 запросить цену →	1 LOCK, PAPER SIDE END
16	FE3-2954-000 запросить цену →	1 LEVER, LOCK
17	FE3-2987-000 запросить цену →	1 SPRING, COMPRESSION
18	FU7-2990-000 запросить цену →	2 SPRING, COMPRESSION
19	FM3-9348-000 запросить цену →	1 CASSETTE HOLDER ASSEMBLY
20	FC9-1043-000 запросить цену →	1 CAP, CASSETTE HOLDER SPRING
21	FL3-1447-000 запросить цену →	1 MOUNT, CASSETTE PAD [DP]
22	FU7-2989-000 запросить цену →	1 SPRING, COMPRESSION
23	FU7-2987-000 запросить цену →	1 SPRING, LEAF
24	FU7-2988-000 запросить цену →	2 SPRING, COMPRESSION
25	FE3-2983-000 запросить цену →	1 LABEL, PAPER SET SG,HK,CN SEE NOTE
25	FE3-3076-000 запросить цену →	1 LABEL, PAPER SET EUR, SEE NOTE
25	FE3-3077-000 запросить цену →	1 LABEL, PAPER SET LTN, SEE NOTE

13. NPN RF CASSETTE FEEDER ASSEMBLY

№	Артикул	Описание
1	FC6-4326-000 запросить цену →	2 LOCK, VERTICAL PASS
2	FE3-2917-000 запросить цену →	1 BLOCK, POSITIONING
3	FE3-2919-000 запросить цену →	1 FLAG, SENSOR
4	FE3-2928-000 запросить цену →	1 GUIDE, CASSETTE, LEFT
5	FE3-2932-000 запросить цену →	1 COVER, CASSETTE INNER, LEFT
6	FE3-2959-000 запросить цену →	1 RAIL, CASSETTE, LEFT
7	FE3-2960-000 запросить цену →	1 RAIL, CASSETTE, RIGHT
8	FE3-2986-000 запросить цену →	1 LABEL, JAM CLEARING
9	FE3-3143-000 запросить цену →	1 SUPPORT, FRONT COVER
10	FE3-3373-000 запросить цену →	1 RAIL, BASE PLATE
11	FL0-0708-000 запросить цену →	4 FOOT, RUBBER
12	FE3-2930-000 запросить цену →	2 ROLLER
13	FE3-2931-000 запросить цену →	1 COVER, CASSETTE, LEFT
14	FE3-2950-000 запросить цену →	1 SPRING, TORSION
15	FE3-3397-000 запросить цену →	1 COVER, CASSETTE, LEFT LOWER LOCAL PRINT model
16	FU5-8586-000 запросить цену →	1 LABEL, COVER
17	FM1-C929-000 запросить цену →	1 CABLE, CASSETE LARGE SENSOR
18	FU6-2174-000 запросить цену →	2 SPRING, TENSION
19	WG8-5935-000 запросить цену →	1 IC, PHOTO INTERRUPTER SR206
20	VS1-7207-003 запросить цену →	1 CONNECTOR, SNAP TIGHT, BK
21	FL0-2051-000 запросить цену →	1 SHEET, SILENCER LOCAL PRINT model
22	FL0-3345-000 запросить цену →	1 SHEET, SILENCER LOCAL PRINT model

14. FM1-B350-000 1 PAPER PICK-UP ASSEMBLY

№	Артикул	Описание
1	FC5-4425-000 запросить цену →	1 CLIP
2	FC9-0923-000 запросить цену →	1 BUSHING
3	FC9-1022-010 запросить цену →	1 CAM,CASSETTE PAPER PICK-UP,RR.
4	FC9-1024-000 запросить цену →	4 ROLLER, PAPER PICK-UP
5	FC9-1025-000 запросить цену →	1 CAM, CST. PAPER PICK-UP, FRONT
6	FC9-1026-000 запросить цену →	1 BUSHING
7	FC9-1032-000 запросить цену →	1 FLANGE, PICK-UP ROLLER, FRONT
8	FC9-1051-000 запросить цену →	1 BUSHING
9	FC9-1624-000 запросить цену →	1 LEVER, CASSETTE DETECT MOVING
10	FC9-1625-000 запросить цену →	1 FLANGE, PICK-UP ROLLER, REAR
11	FC9-1632-000 запросить цену →	1 ROLLER, PLATE RETAINER, MIDDLE
12	FE3-2923-000 запросить цену →	1 BUSHING
13	FE3-2924-000 запросить цену →	1 SHAFT, TRANSMISSION
14	FE3-2925-000 запросить цену →	1 SHAFT, TRANSMISSION
15	FE3-2926-000 запросить цену →	1 FLAG, SENSOR
16	FE3-2964-000 запросить цену →	1 BUSHING
17	FE3-2967-000 запросить цену →	1 BUSHING
18	FE3-2980-000 запросить цену →	1 COVER, SOLENOID
19	FE3-3024-000 запросить цену →	1 GEAR, 36T
20	FE3-3025-000 запросить цену →	1 GEAR, 36T
21	FE3-3042-000 запросить цену →	1 COUPLING
22	FK2-9196-000 запросить цену →	1 SOLENOID SL202
23	FL0-0695-000 запросить цену →	1 ROLLER, EXTRACTION
24	FL3-1352-000 запросить цену →	1 ROLLER, PAPER PICK-UP [DP]
25	WG8-5935-000 запросить цену →	1 IC, PHOTO INTERRUPTER SR205
26	VS1-7177-003 запросить цену →	1 CONNECTOR, SNAP TIGHT, BK
27	FS1-1205-000 запросить цену →	1 BUSHING
28	FU6-2406-000 запросить цену →	1 SPRING, TENSION
29	FU7-2923-000 запросить цену →	1 SPRING, COMPRESSION
30	FU7-2982-000 запросить цену →	1 SPRING, TENSION
31	FU8-0573-000 запросить цену →	1 HOOK, INTERMITTENT GEAR

15. NPN RF MULTI FEED ASSEMBLY

№	Артикул	Описание
1	FC6-4209-020 запросить цену →	1 FLAG, SENSOR
2	FC6-4210-000 запросить цену →	1 COVER, ROLLER
3	FC6-4211-010 запросить цену →	1 GUIDE, MULTI FEED
4	FC6-4224-000 запросить цену →	1 SUPPORT, CAM, LIFTING
5	FC6-4227-020 запросить цену →	1 ARM, MULTI FEED
6	FC6-4231-000 запросить цену →	1 PLATE, GROUNDING
7	FC6-4234-000 запросить цену →	1 ARM, PAD, SEPARATION
8	FC6-4239-000 запросить цену →	1 HOLDER, SENSOR
9	FC8-0165-000 запросить цену →	1 GEAR, 39T
10	FC8-0166-000 запросить цену →	1 GEAR, 39T
11	FC8-0167-010 запросить цену →	1 STOPPER, SWING PLATE
12	FC8-0168-000 запросить цену →	1 CAM, PLATE, MIDDLE
13	FK2-1070-000 запросить цену →	1 CLUTCH, ELECTROMAGNETIC CL201
14	FK2-1072-000 запросить цену →	1 SOLENOID SL201
15	FL2-3200-000 запросить цену →	1 LIFTING PLATE ASSEMBLY
16	FC5-0543-000 запросить цену →	1 SHEET, SEPARATION
17	FL2-3201-010 запросить цену →	1 SEPARATION PAD ASS'Y [DP]
18	FL2-3202-000 запросить цену →	1 ROLLER, PICK-UP [DP]
19	FM2-4421-000 запросить цену →	1 HARNESS, SENSOR, PAPER
20	FU5-1527-000 запросить цену →	2 BUSHING, ROLLER, PICK-UP
21	FU5-1528-000 запросить цену →	1 BUSHING, SHAFT, PICK-UP
22	FU5-1529-000 запросить цену →	1 BUSHING, SHAFT, CAM (F)
23	FU5-1530-000 запросить цену →	1 BUSHING, SHAFT, CAM (R)
24	FU6-0814-000 запросить цену →	1 GEAR, 25T
25	FU6-2180-000 запросить цену →	1 SPRING, COMPRESSION
26	FU6-2182-000 запросить цену →	1 SPRING, TORSION
27	FU7-2221-000 запросить цену →	2 SPRING, COMPRESSION
28	FU7-2222-000 запросить цену →	1 SPRING, TORSION
29	VS1-7177-002 запросить цену →	1 CONNECTOR, SNAP TIGHT, BK
30	VS1-7177-003 запросить цену →	1 CONNECTOR, SNAP TIGHT, BK
31	VS1-7177-004 запросить цену →	1 CONNECTOR, SNAP TIGHT, BK

16. FM1-F182-000 1 MULTI FEED TRAY ASSEMBLY SEE NOTE

№	Артикул	Описание
1	FC6-4215-000 запросить цену →	1 COVER, MULTI FEED
2	FC6-4218-000 запросить цену →	1 PLATE, LIMIT, FRONT
3	FC6-4219-000 запросить цену →	1 PLATE, LIMIT, REAR
4	FC6-4220-000 запросить цену →	1 GEAR, PINION
5	FC6-4221-000 запросить цену →	1 TRAY, MULTI FEED
6	FC6-4222-000 запросить цену →	1 TRAY, MULTI FEED, SUB (L)
7	FC6-4223-000 запросить цену →	1 TRAY, MULTI FEED, SUB (S)
8	FE3-2885-000 запросить цену →	1 LABEL, MULTI PAPER SET
9	FE3-2886-000 запросить цену →	1 LABEL, MULTI PAPER SIZE EUR, SEE NOTE
9	FE3-2887-000 запросить цену →	1 LABEL, MULTI PAPER SIZE LTN, SEE NOTE
9	FE3-2888-000 запросить цену →	1 LABEL, MULTI PAPER SIZE SG,HK,CN, SEE NOTE
10	FL0-2043-000 запросить цену →	1 SHEET, SILENCER

17. FM1-B359-000 1 TRANSFER MOUNT ASSEMBLY

№	Артикул	Описание
1	FE3-2813-000 запросить цену →	1 SPRING, COMPRESSION
2	FE3-2814-000 запросить цену →	1 SPRING, COMPRESSION
3	FE3-2815-000 запросить цену →	1 HOLDER, TRANSFER ROLLER
4	FE3-2816-000 запросить цену →	1 FLAG, SENSOR
5	FE3-2817-000 запросить цену →	1 BUSHING
6	FE3-2818-000 запросить цену →	1 BUSHING
7	FE3-2843-000 запросить цену →	1 SPRING, GROUNDING
8	FE3-2844-000 запросить цену →	1 SPRING, CONTACT
9	FE3-2845-000 запросить цену →	1 ELIMINATOR, STATIC CHARGE
10	FE3-2846-000 запросить цену →	1 SPRING, CONTACT
11	FE3-2866-000 запросить цену →	1 ROLLER, TRANSFER [DP]
12	FE3-2879-000 запросить цену →	1 ROLLER
13	FE3-2880-000 запросить цену →	1 COVER, SENSOR
14	FL0-0705-000 запросить цену →	1 GUIDE, PRE-TRANSFER, LOWER
15	FU6-0773-000 запросить цену →	1 GEAR, 30T
16	WG8-5935-000 запросить цену →	1 IC, PHOTO INTERRUPTER SR211
17	FL0-0734-000 запросить цену →	4 SHEET
18	FL0-2039-000 запросить цену →	3 SHEET
19	FE3-2882-000 запросить цену →	1 LABEL, TRANSFER ROLLER CAUTION

18. FM1-B317-000 1 PAPER DELIVERY ASSEMBLY NETWORK model

№	Артикул	Описание
1	FE3-2751-000 запросить цену →	1 GUIDE, DELIVERY, UPPER
2	FS5-1805-000 запросить цену →	2 BUSHING
3	FE3-2762-000 запросить цену →	4 SPRING, TORSION
4	FE3-2763-000 запросить цену →	1 GUIDE, DELIVERY NETWORK model
4	FE3-2752-000 запросить цену →	1 GUIDE, DELIVERY LOCAL PRINT model
5	FE3-2787-000 запросить цену →	4 ROLLER
6	FE3-2788-000 запросить цену →	8 HOLDER, ROLLER
7	FE3-2869-000 запросить цену →	4 HOLDER, ROLLER
8	FE3-2870-000 запросить цену →	2 HOLDER, RETAINING PLATE
9	FE3-2871-000 запросить цену →	2 PLATE, SUPPORT
10	FE3-2872-000 запросить цену →	4 ROLLER
11	FE3-2873-000 запросить цену →	4 ROLLER
12	FE3-2874-000 запросить цену →	4 SPRING, COMPRESSION
13	FE3-2878-000 запросить цену →	1 ROLLER, DELIVERY
14	FE3-2759-000 запросить цену →	1 FLAG, SENSOR NETWORK model
15	FE3-2760-000 запросить цену →	1 HOLDER, SENSOR NETWORK model
16	FE3-2766-000 запросить цену →	1 SPRING, TORSION NETWORK model
17	WG8-5935-000 запросить цену →	1 IC, PHOTO INTERRUPTER SR203, NETWORK model
18	FE3-2756-000 запросить цену →	1 GEAR, 17T LOCAL PRINT model

19. NPN RF READER ASSEMBLY

№	Артикул	Описание
1	FM1-B469-000 запросить цену →	1 COPYBOARD GLASS UNIT NETWORK model
1	FM1-B468-000 запросить цену →	1 COPYBOARD GLASS UNIT LOCAL PRINT model
2	FE3-3560-000 запросить цену →	1 BELT, TIMING
3	FE3-3754-000 запросить цену →	1 SPRING, COMPRESSION
4	FE3-5642-000 запросить цену →	1 STOPPER, SHAFT
5	FE3-6104-000 запросить цену →	1 CUSHION
6	FE3-3696-000 запросить цену →	2 SPRING, COMPRESSION
7	FM1-B473-000 запросить цену →	1 CONTACT IMAGE SENSOR UNIT
8	FM1-B474-000 запросить цену →	1 CIS HOLDER UNIT
9	FE3-3561-000 запросить цену →	1 GEAR, 90T/PULLEY, 32T
10	FE3-3562-000 запросить цену →	1 GEAR, 27T/60T
11	FE3-3567-000 запросить цену →	1 CLIP
12	FK4-0830-000 запросить цену →	1 MOTOR, STEPPING M301
13	FE3-3570-000 запросить цену →	1 PULLEY, 32T
14	FE3-3596-000 запросить цену →	1 HOLDER, PULLEY
15	FM1-C958-000 запросить цену →	1 CABLE, READER HP
16	FM1-D020-000 запросить цену →	1 FERRITE CORE UNIT
17	WG8-5935-000 запросить цену →	1 IC, PHOTO INTERRUPTER SR402
18	WE8-6816-000 запросить цену →	1 FERRITE CORE
19	4Y8-3040-000 запросить цену →	1 READER FLAT CABLE SET

20. FM1-F171-000 1 LASER SCANNER ASSEMBLY EUR, LTN

№	Артикул	Описание
1	FB6-6896-000 запросить цену →	1 CAP, DEVELOPPING
2	FC6-4164-000 запросить цену →	1 BUSHING, SLEEVE, FRONT
3	FC6-4165-000 запросить цену →	1 BUSHING, SLEEVE, REAR
4	FC6-4166-000 запросить цену →	1 ROD, STEERING
5	FC6-4168-000 запросить цену →	1 GUIDE, POSITIONING, MAGNET
6	FC6-4169-000 запросить цену →	1 COUPLER
7	FC6-4170-000 запросить цену →	1 PLATE, TERMINAL, SLEEVE
8	FC6-4173-000 запросить цену →	1 RING, TONER SCATTER PREVENTION
9	FE3-3311-000 запросить цену →	1 ROD, DETECTION
10	FE3-3312-000 запросить цену →	2 ROLLER
11	FL2-3193-000 запросить цену →	1 GEAR ASSEMBLY
12	FL2-3197-000 запросить цену →	1 SHUTTER ASSEMBLY
13	FL2-3199-000 запросить цену →	1 HOLDER, GEAR
14	FC6-4163-000 запросить цену →	1 PLATE, DETECTION
15	FC6-4202-000 запросить цену →	1 PLATE, TERMINAL
16	FL2-3304-000 запросить цену →	1 ROD, STEERING
17	FM1-B028-000 запросить цену →	1 DEVELOPING SLEEVE UNIT
18	FM3-3672-010 запросить цену →	1 DEVELOPING BLADE UNIT
19	FC6-4176-000 запросить цену →	1 PAD, SIDE, FRONT
20	FC6-4177-000 запросить цену →	1 PAD, SIDE, REAR
21	FM2-3287-000 запросить цену →	1 LID, DEVELOPING
22	FU6-0761-000 запросить цену →	1 GEAR, 41T
23	FU6-0762-000 запросить цену →	1 GEAR, 31T
24	FU6-0763-000 запросить цену →	1 GEAR, 70T
25	FU6-0764-000 запросить цену →	1 GEAR, 31T/19T
26	FU6-0765-000 запросить цену →	1 GEAR, 32T
