Canon IR 1730/1740/1750 — каталог запчастей со схемами

Содержание

1. Contents
2. NPN RF ACCESSORIES
3. NPN RF EXTERNAL COVERS, PANELS, ETC.
4. NPN RF INTERNAL COMPONENTS 1
5. NPN RF INTERNAL COMPONENTS 2
6. NPN RF INTERNAL COMPONENTS 3

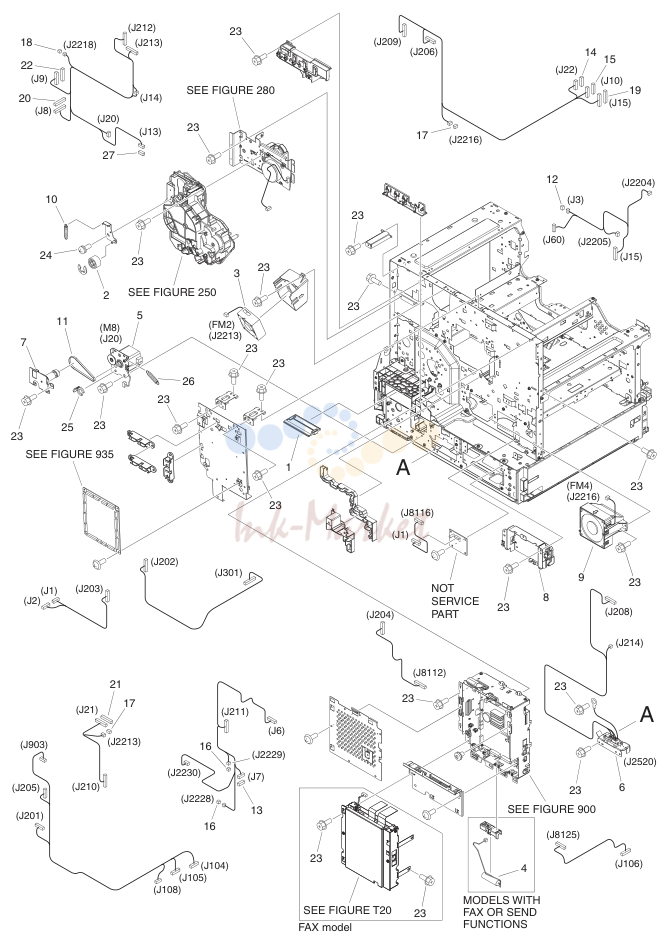

7. NPN RF MACHINE REAR PLATE

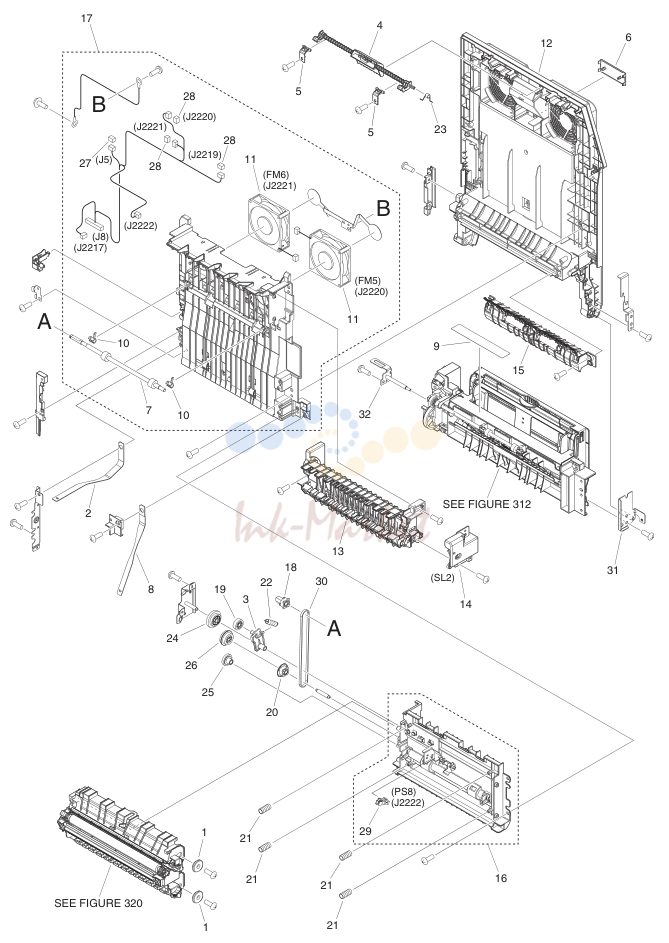

8. NPN RF RIGHT DOOR ASSEMBLY

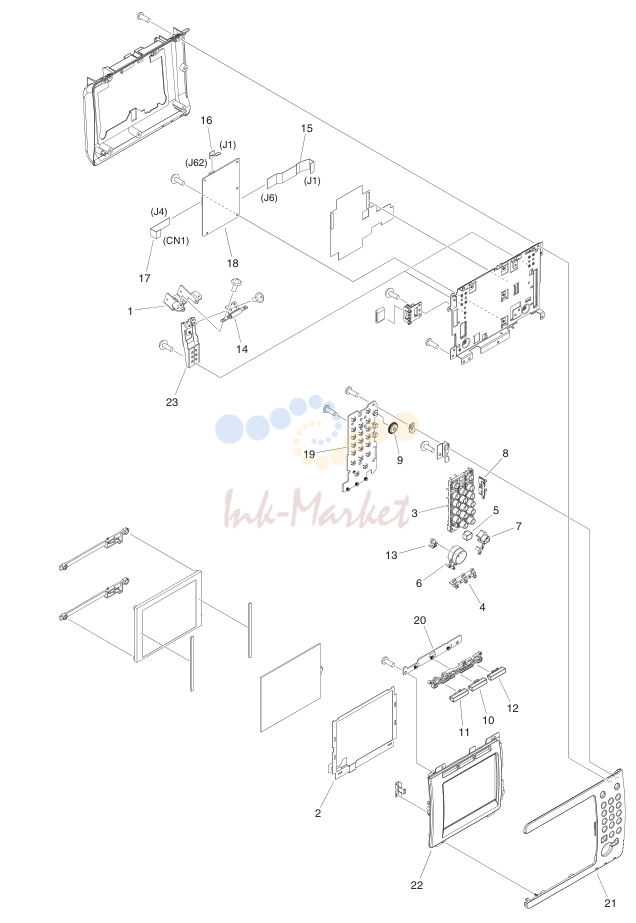

9. FM4-6515-000 1 CONTROL PANEL ASSEMBLY US,CA,LTN

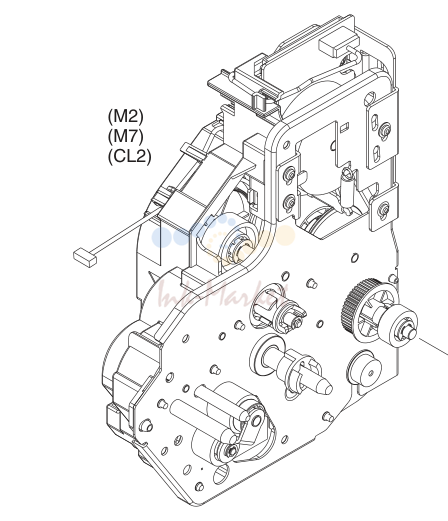

10. FM4-6497-000 1 MAIN DRIVE ASSEMBLY M2,M7,CL2

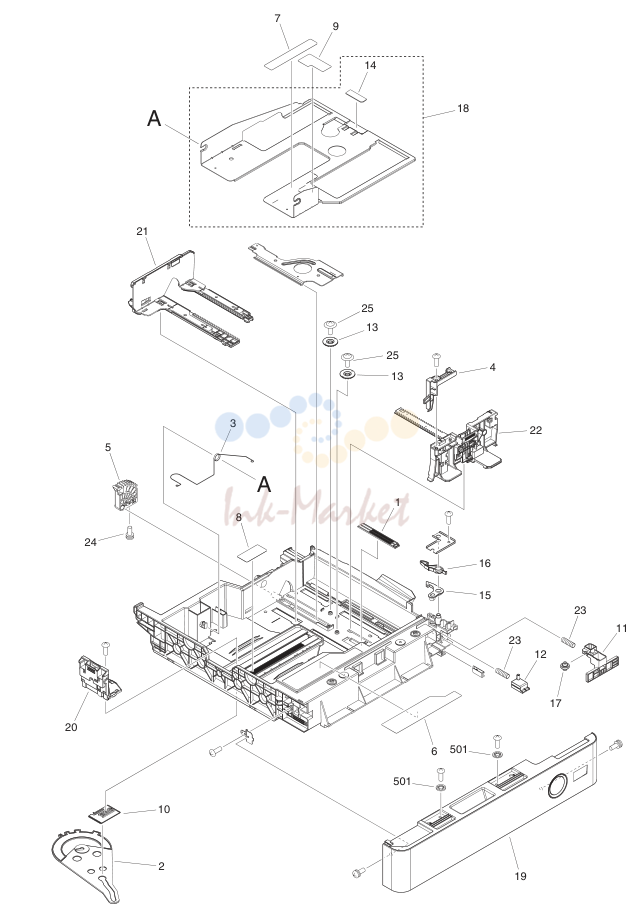

11. FM4-6558-000 1 CASSETTE ASSEMBLY

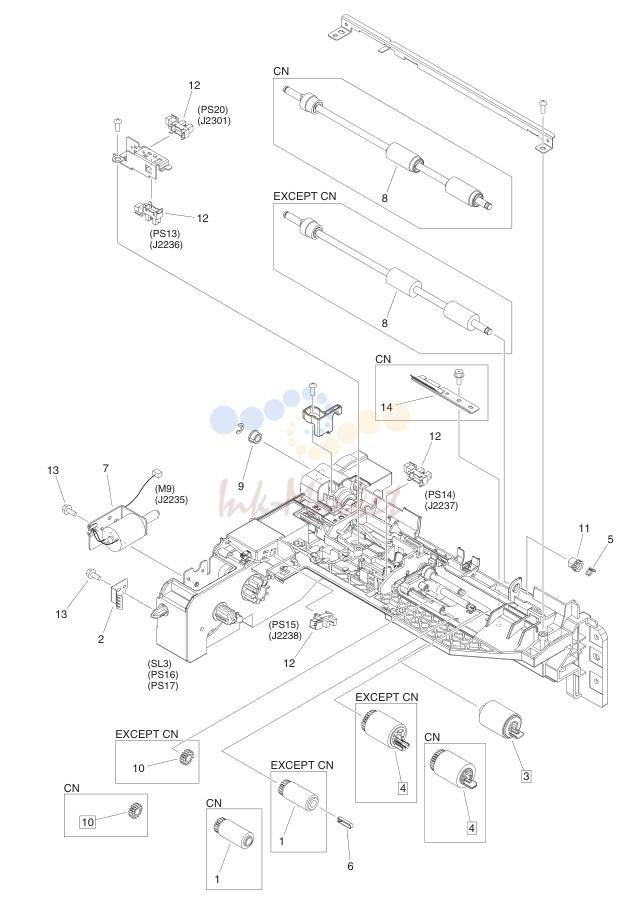

12. FM4-6555-000 1 PAPER PICK-UP ASSEMBLY

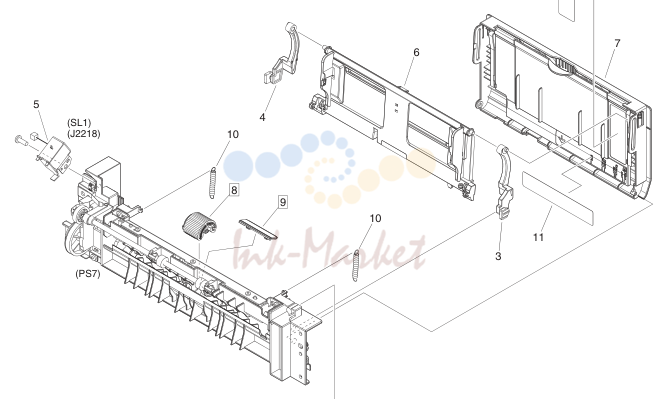

13. FM4-6496-000 1 MULTI PAPER PICK-UP ASSEMBLY PS7

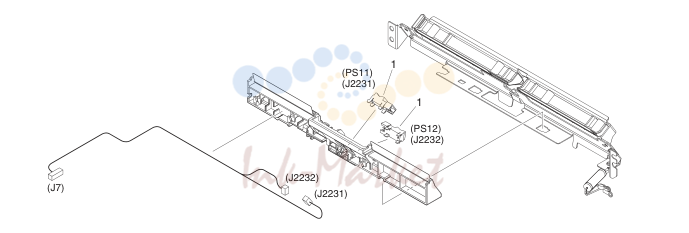

14. FM4-6517-000 1 PRE-REGISTRATION GUIDE ASS'Y

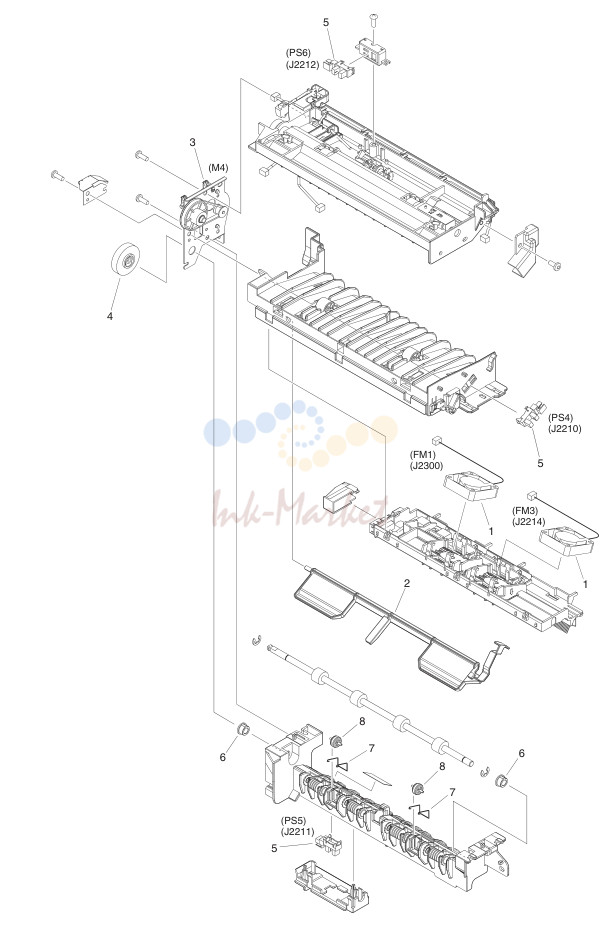

15. FM4-6505-000 1 PAPER DELIVERY REVERSE ASS'Y

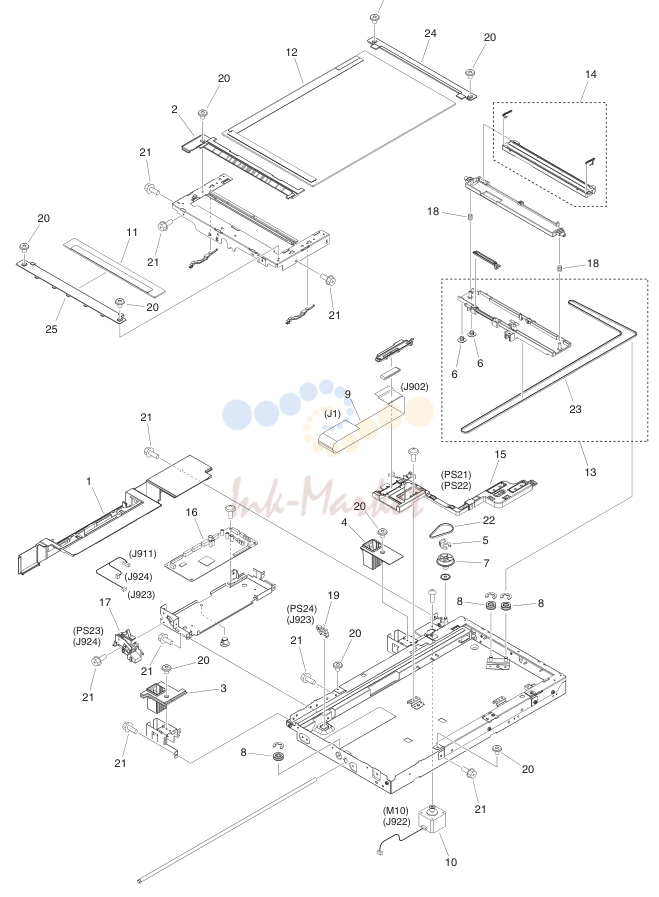

16. NPN RF READER ASSEMBLY

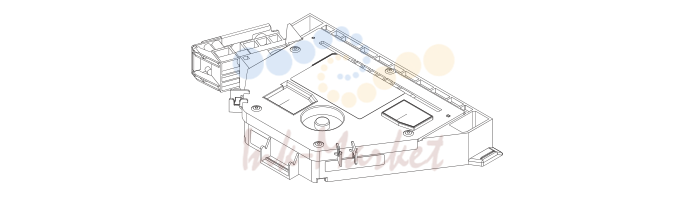

17. FM0-1846-000 1 LASER SCANNER UNIT

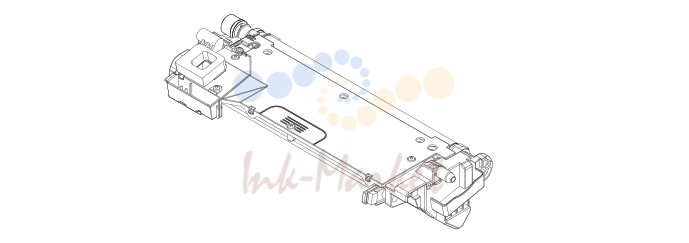

18. FM4-6494-000 1 DEVELOPING UNIT

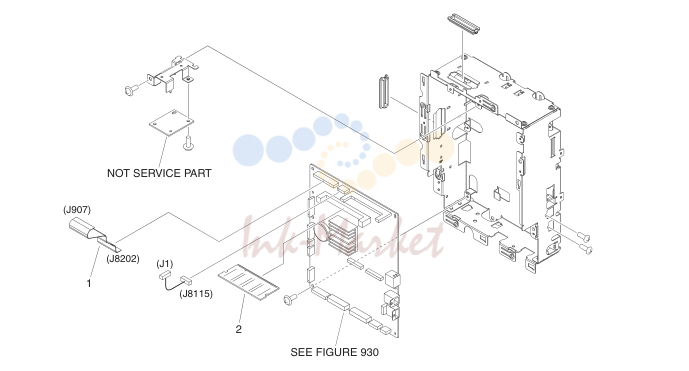

19. NPN RF CONTROLLER BOX ASSEMBLY

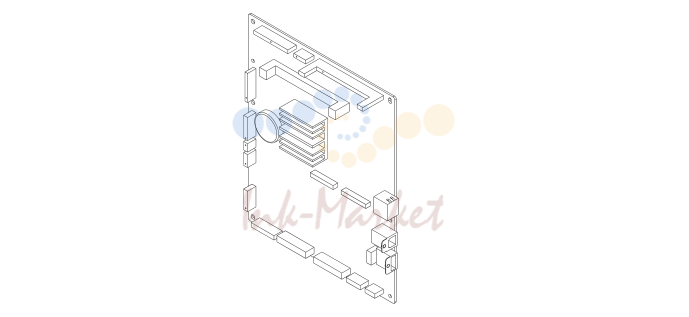

20. FM4-8163-000 1 MAIN CONTROLLER PCB ASSEMBLY imageRUNNER1730

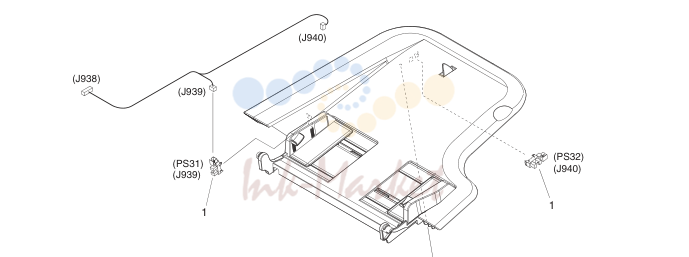

21. FIGURE A13

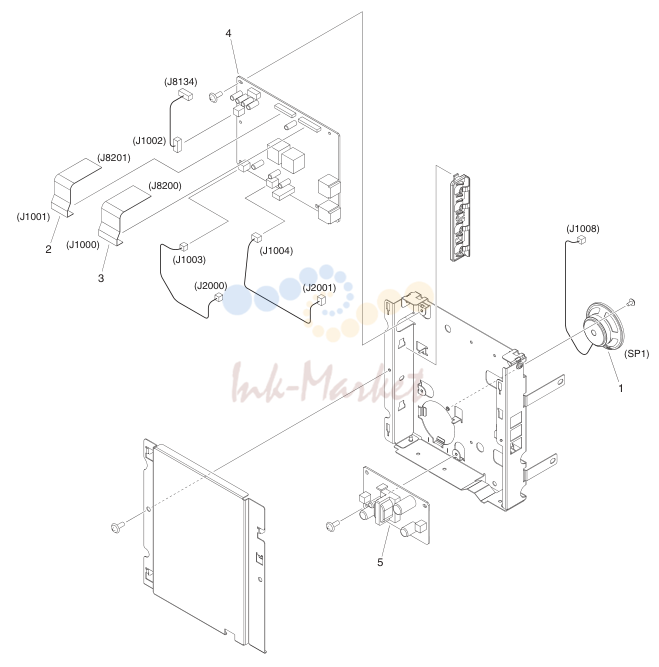

22. FIGURE T20

1. Contents

№	Артикул	Альт. артикул	Описание
001			ACCESSORIES .....................................................................2-5
100			EXTERNAL COVERS, PANELS, ETC. .................................2-7
101			INTERNAL COMPONENTS 1 .............................................2-11
102			INTERNAL COMPONENTS 2 .............................................2-13
103			INTERNAL COMPONENTS 3 .............................................2-15
104			MACHINE REAR PLATE .....................................................2-17
110			RIGHT DOOR ASSEMBLY ..................................................2-19
130			CONTROL PANEL ASSEMBLY ..........................................2-22
250			MAIN DRIVE ASSEMBLY ....................................................2-25
280			FIXNG DRIVE ASS'Y ...........................................................2-27
300			CASSETTE ASSEMBLY ......................................................2-28
310			PAPER PICK-UP ASSEMBLY .............................................2-30
312			MULTI PAPER PICK-UP ASSEMBLY .................................2-32
315			PRE-REGISTRATION GUIDE ASS'Y ..................................2-34
320			TRANSFER PAPER FEED ASSEMBLY .............................2-35
350			PAPER DELIVERY REVERSE ASS'Y .................................2-36
400			READER ASSEMBLY ..........................................................2-38
460			LASER SCANNER UNIT .....................................................2-40
620			HOPPER ASSEMBLY .........................................................2-41
640			DEVELOPING UNIT ............................................................2-42
770			WASTE TONER BOX ASSEMBLY ......................................2-43
810			FIXING ASSEMBLY .............................................................2-44
900			CONTROLLER BOX ASSEMBLY .......................................2-46
930			MAIN CONTROLLER PCB ASSEMBLY ..............................2-47
935			ENGINE CONTROLLER PCB ASS'Y ..................................2-48
980			HIGH VOLTAGE PCB ASSEMBLY .....................................2-49
100			EXTERNAL COVERS, PANELS, ETC...............................................................2-7
101			INTERNAL COMPONENTS 1..........................................................................2-11
102			INTERNAL COMPONENTS 2..........................................................................2-13
103			INTERNAL COMPONENTS 3..........................................................................2-15
104			MACHINE REAR PLATE..................................................................................2-17
110			RIGHT DOOR ASSEMBLY...............................................................................2-19
130			CONTROL PANEL ASSEMBLY.......................................................................2-22
250			MAIN DRIVE ASSEMBLY.................................................................................2-25
280			FIXNG DRIVE ASS'Y........................................................................................2-27
300			CASSETTE ASSEMBLY...................................................................................2-28
310			PAPER PICK-UP ASSEMBLY..........................................................................2-30
312			MULTI PAPER PICK-UP ASSEMBLY..............................................................2-32
315			PRE-REGISTRATION GUIDE ASS'Y...............................................................2-34
320			TRANSFER PAPER FEED ASSEMBLY..........................................................2-35
350			PAPER DELIVERY REVERSE ASS'Y..............................................................2-36
400			READER ASSEMBLY.......................................................................................2-38
460			LASER SCANNER UNIT..................................................................................2-40
620			HOPPER ASSEMBLY......................................................................................2-41
640			DEVELOPING UNIT.........................................................................................2-42
770			WASTE TONER BOX ASSEMBLY...................................................................2-43
810			FIXING ASSEMBLY..........................................................................................2-44
900			CONTROLLER BOX ASSEMBLY....................................................................2-46
930			MAIN CONTROLLER PCB ASSEMBLY...........................................................2-47
935			ENGINE CONTROLLER PCB ASS'Y...............................................................2-48
980			HIGH VOLTAGE PCB ASSEMBLY..................................................................2-49

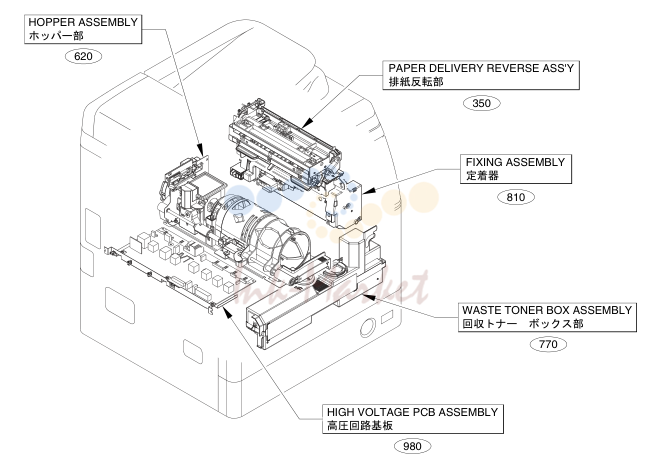

2. NPN RF ACCESSORIES

№	Артикул	Описание
1	FK3-3006-000 запросить цену →	1 CD-ROM, SOFTWARE FOR UFR II LT
1	FK3-3007-000 запросить цену →	1 CD-ROM, SOFTWARE FOR UFR II LT Chinese,Traditional
1	FK3-2091-000 запросить цену →	1 CD-ROM, SOFTWARE FOR PCL
1	FK3-2094-000 запросить цену →	1 CD-ROM, SOFTWARE FOR PS
2	FK3-2097-000 запросить цену →	1 CD-ROM, SOFTWARE FOR FAX
3	HH2-2824-000 запросить цену →	1 MODULAR CORD, 2P FAX model
4	FM4-0040-000 запросить цену →	1 CORD, POWER 120V US,CA,LTN
5	FM4-7836-000 запросить цену →	1 CORD, POWER 120V TW
6	FM2-4786-000 запросить цену →	1 POWER CORD 230V EXCEPT CN
7	FM2-4787-000 запросить цену →	1 CORD, POWER 230V CN
8	FC0-3428-000 запросить цену →	1 SHEET, PAPER SIZE
27		SERIES
15		18 imageRUNNER
24		22 SEE FIGURE

3. NPN RF EXTERNAL COVERS, PANELS, ETC.

№	Артикул	Описание
1	FC0-0868-000 запросить цену →	1 TRAY, PAPER DELIVERY,
2	FL3-5653-000 запросить цену →	1 COVER, LEFT
3	FL3-5652-000 запросить цену →	1 COVER, REAR
4	FC0-0883-000 запросить цену →	1 TRAY, PAPER DELIVERY,
5	FC0-0884-000 запросить цену →	1 COVER, REEDER, LOWER
6	FC0-1076-000 запросить цену →	1 COVER, READER, LEFT
7	FC0-1077-000 запросить цену →	1 COVER, READER, FRONT
8	FL3-5655-000 запросить цену →	1 COVER, READER, RIGHT
9	FL3-5654-000 запросить цену →	1 COVER, RIGHT FRONT
10	FC0-1155-000 запросить цену →	1 TRAY, REVERSE
11	FC0-1193-000 запросить цену →	1 COVER, READER REAR,
12	FL3-5656-000 запросить цену →	1 COVER, READER, RIGHT REAR
13	FC0-3971-000 запросить цену →	1 LABEL, GLASS CLEANING
13	FC0-3972-000 запросить цену →	1 LABEL, GLASS CLEANING
13	FC0-3973-000 запросить цену →	1 LABEL, GLASS CLEANING EUR
13	FC0-3974-000 запросить цену →	1 LABEL, GLASS CLEANING CN
13	FC0-3975-000 запросить цену →	1 LABEL, GLASS CLEANING KR
13	FC0-3976-000 запросить цену →	1 LABEL, GLASS CLEANING TW
14	FC0-3984-000 запросить цену →	1 LABEL, COPY INHIBITED US English
14	FC0-3985-000 запросить цену →	1 LABEL, COPY INHIBITED Canadian French
14	FC0-3986-000 запросить цену →	1 LABEL, COPY INHIBITED Portuguese
14	FC0-3987-000 запросить цену →	1 LABEL, COPY INHIBITED Spanish
14	FC0-3988-000 запросить цену →	1 LABEL, COPY INHIBITED UK English
14	FC0-3989-000 запросить цену →	1 LABEL, COPY INHIBITED French
14	FC0-3990-000 запросить цену →	1 LABEL, COPY INHIBITED German
14	FC0-3991-000 запросить цену →	1 LABEL, COPY INHIBITED Italian
14	FC0-3992-000 запросить цену →	1 LABEL, COPY INHIBITED Simplified Chinese
14	FC0-3993-000 запросить цену →	1 LABEL, COPY INHIBITED Traditional Chinese
14	FC0-3994-000 запросить цену →	1 LABEL, COPY INHIBITED Korean
15	FC0-4033-000 запросить цену →	1 RIB, STACK
16	FC0-4034-000 запросить цену →	1 PANEL, INNER
17	FC6-4391-000 запросить цену →	1 EMBLEM
18	FL3-5617-000 запросить цену →	1 COVER, RIGHT REAR
19	FM4-8001-000 запросить цену →	1 COVER UNIT, RIGHT FRONT
20	FM0-0629-000 запросить цену →	1 FRONT DOOR ASS'Y
20	FM0-0630-000 запросить цену →	1 FRONT DOOR ASS'Y
20	FM0-0632-000 запросить цену →	1 FRONT DOOR ASS'Y imageRUNNER1750i
20	FM0-0631-000 запросить цену →	1 FRONT DOOR ASS'Y imageRUNNER1750iF
20	FM0-0633-000 запросить цену →	1 FRONT DOOR ASS'Y
20	FM0-0634-000 запросить цену →	1 FRONT DOOR ASS'Y
20	FM0-0636-000 запросить цену →	1 FRONT DOOR ASS'Y imageRUNNER1740i
20	FM0-0635-000 запросить цену →	1 FRONT DOOR ASS'Y imageRUNNER1740iF
20	FM0-0637-000 запросить цену →	1 FRONT DOOR ASS'Y
20	FM0-0638-000 запросить цену →	1 FRONT DOOR ASS'Y
20	FM0-0640-000 запросить цену →	1 FRONT DOOR ASS'Y imageRUNNER1730i
20	FM0-0639-000 запросить цену →	1 FRONT DOOR ASS'Y imageRUNNER1730iF
21	FA8-2446-000 запросить цену →	2 PIN, HINGE
22	FC0-3392-000 запросить цену →	1 LABEL, WASTE TONER EXCHANGE
23	FC0-3394-000 запросить цену →	1 LABEL, DRUM EXCHANGE,
23	FC0-6912-000 запросить цену →	1 LABEL, DRUM EXCHANGE, 1 CN,KR,TW
24	FC0-3395-000 запросить цену →	1 LABEL, DRUM EXCHANGE,
25	FC0-3403-000 запросить цену →	1 LABEL, TONER SUPPLY
26	FC0-3406-000 запросить цену →	1 LABEL, TONER US,CA,LTN
26	FC0-3405-000 запросить цену →	1 LABEL, TONER EUR
26	FC0-3404-000 запросить цену →	1 LABEL, TONER CN,KR,TW
27	FM4-6538-000 запросить цену →	1 COVER UNIT, OPERATION, REAR EXCEPT KR
27	FM4-6539-000 запросить цену →	1 COVER UNIT, OPERATION, REAR KR
28	FC5-4697-000 запросить цену →	2 RING, RETAINING
29	FC0-3278-000 запросить цену →	1 COVER, FFC
30	FC0-3409-000 запросить цену →	1 LABEL,TRANSFER ROLLER CAUTION
31	FC0-3419-000 запросить цену →	1 LABEL, MAIN POWER EUR
31	FC0-3418-000 запросить цену →	1 LABEL, MAIN POWER US,CA,AU,SG,HK,LTN
31	FC0-3424-000 запросить цену →	1 LABEL, MAIN POWER CN
31	FC0-3425-000 запросить цену →	1 LABEL, MAIN POWER KR
31	FC0-3426-000 запросить цену →	1 LABEL, MAIN POWER TW
32	FC0-3997-000 запросить цену →	2 COVER, AIR FILTER
33	FM0-0139-000 запросить цену →	1 FILTER, AIR
34	XA9-1567-000 запросить цену →	AR SCREW, RS, M3X8.5

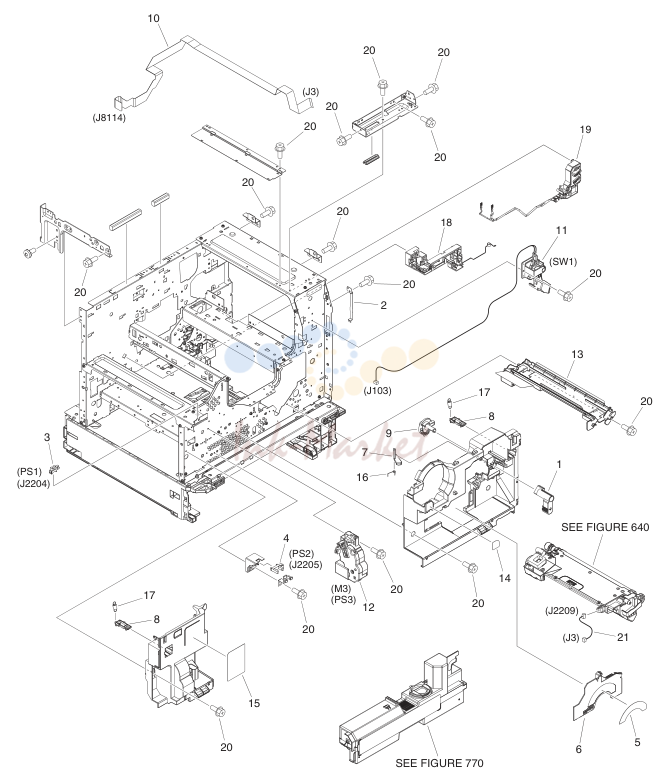

4. NPN RF INTERNAL COMPONENTS 1

№	Артикул	Описание
1	FC0-0922-000 запросить цену →	1 LEVER, BOTTLE EXCHANGE
2	FC0-1003-000 запросить цену →	1 SPRING, LEAF
3	WG8-5836-000 запросить цену →	1 IC PHOTOINTERRUPTER, HYBRID PS1
4	WG8-5928-000 запросить цену →	1 IC, PHOTO INTERRUPTER PS2
5	FC0-3396-000 запросить цену →	1 LABEL, DEV. PRESSURE LOCK
6	FC0-3998-000 запросить цену →	1 PANEL, DEVELOPING EXCHANGE
7	FC9-0503-000 запросить цену →	1 LEVER, HANDLE LOCK
8	FC9-1698-000 запросить цену →	2 HOOK, FRONT DOOR
9	FC9-7708-000 запросить цену →	1 GEAR, 7T
10	FK3-1443-000 запросить цену →	1 CABLE, PANEL-IP FLAT
11	FM4-6501-000 запросить цену →	1 INTERLOCK UNIT SW1
12	FM4-6507-000 запросить цену →	1 WASTE TONER DRIVE UNIT M3,PS3
13	FM4-8027-000 запросить цену →	1 STAY UNIT, DEVELOPING
14	FU6-8873-000 запросить цену →	1 LABEL, LOCK UNLOCK
15	FU6-8880-000 запросить цену →	1 LABEL, LASER CAUTION
16	FU7-2912-000 запросить цену →	1 SPRING, TORSION
17	FU7-2996-000 запросить цену →	2 SPRING, TENSION
18	FM4-7990-000 запросить цену →	1 HV GUIDE UNIT, LOWER
19	FM4-7991-000 запросить цену →	1 HV GUIDE UNIT, RIGHT
20	XA9-1567-000 запросить цену →	AR SCREW, RS, M3X8.5
21	FM4-7782-000 запросить цену →	1 CABLE, CONNECTING, SENSOR

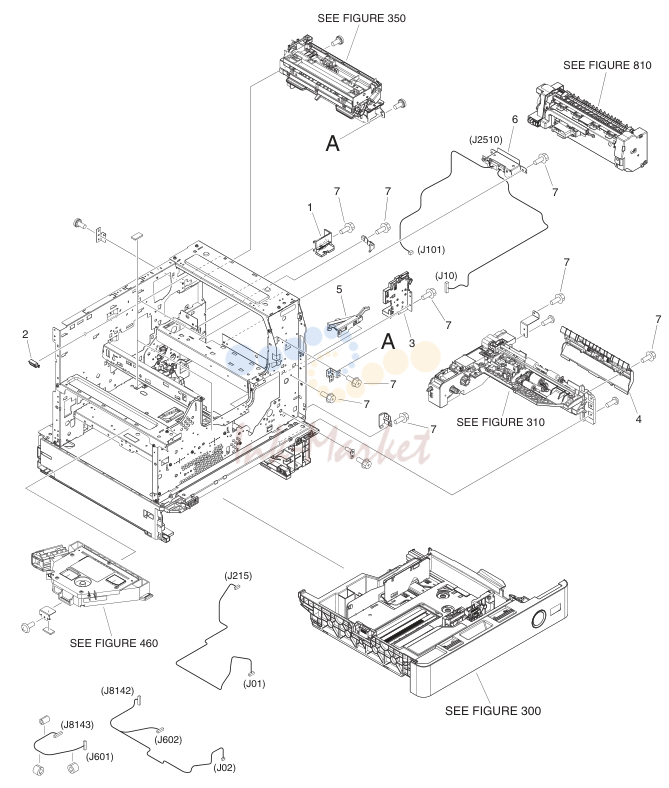

5. NPN RF INTERNAL COMPONENTS 2

№	Артикул	Описание
1	FC0-1010-000 запросить цену →	1 RAIL, FIXING GUIDE
2	FC0-1144-000 запросить цену →	2 LOCK, RIGHT DOOR
3	FM4-6502-000 запросить цену →	1 RAIL UNIT, FIXING, FRONT
4	FM4-6524-000 запросить цену →	1 VERTICAL PATH GUIDE UNIT
5	FM4-8018-000 запросить цену →	1 LASER SHUTTER UNIT
6	FM4-8064-000 запросить цену →	1 DRAWER CABLE UNIT, FIXING
7	XA9-1567-000 запросить цену →	AR SCREW, RS, M3X8.5

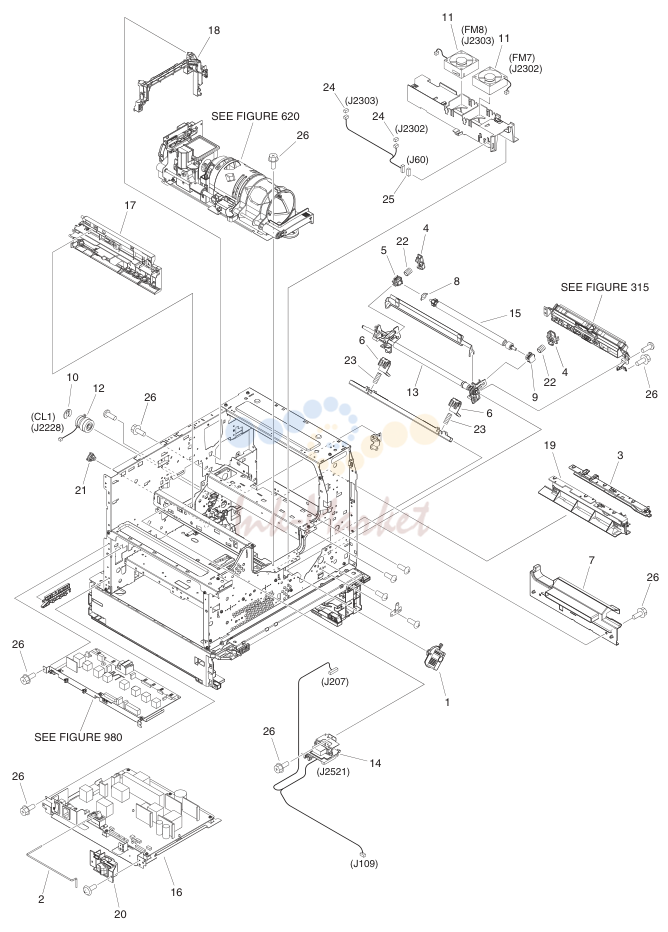

6. NPN RF INTERNAL COMPONENTS 3

№	Артикул	Описание
1	FC0-5123-000 запросить цену →	1 HANDLE, PRESSURE
2	FC0-0967-000 запросить цену →	1 ROD, JOINT
3	FC0-1005-000 запросить цену →	1 RAIL, CARTRIDGE, RIGHT
4	FC0-1131-000 запросить цену →	2 STOPPER
5	FC0-1133-000 запросить цену →	1 BUSHING
6	FC0-4005-000 запросить цену →	2 CAM, DEVELOPING PRESSURE
7	FC0-4012-000 запросить цену →	1 GUIDE, HOPPER LOWER
8	FC0-5104-000 запросить цену →	1 PLATE, GROUNDING
9	FC0-5113-000 запросить цену →	1 BUSHING
10	FC8-6380-000 запросить цену →	1 CLIP
11	FK2-2530-000 запросить цену →	2 FAN FM7,FM8
12	FK2-9154-000 запросить цену →	1 CLUTCH CL1
13	FM4-6509-000 запросить цену →	1 REGISTRATION UNIT
14	FM4-6511-000 запросить цену →	1 DRAWER CABLE UNIT
15	FM4-6527-000 запросить цену →	1 REGISTRATION ROLLER UNIT
16	FM4-6579-000 запросить цену →	1 POWER SUPPLY ASSEMBLY 120V
16	FM4-8051-000 запросить цену →	1 POWER SUPPLY ASSEMBLY 230V
17	FM4-6590-000 запросить цену →	1 HV GUIDE UNIT
18	FM4-7989-000 запросить цену →	1 HV GUIDE UNIT, UPPER
19	FM4-8004-000 запросить цену →	1 RAIL UNIT, CARTRIDGE, LEFT
20	FM4-8011-000 запросить цену →	1 POWER SWITCH UNIT
21	FU5-1030-000 запросить цену →	1 BUSHING
22	FU8-2648-000 запросить цену →	2 SPRING, COMPRESSION
23	FU8-2661-000 запросить цену →	2 SPRING, COMPRESSION
24	VS1-7177-003 запросить цену →	2 CONNECTOR, SNAP TIGHT, BK
25	VS1-7173-006 запросить цену →	1 CONNECTOR, SNAP TIGHT, 6P, W
26	XA9-1567-000 запросить цену →	AR SCREW, RS, M3X8.5

7. NPN RF MACHINE REAR PLATE

№	Артикул	Описание
1	FC0-3283-000 запросить цену →	1 RIB, HANDLE
2	FC0-3309-000 запросить цену →	1 ROLLER, TENSION
3	FK2-2530-000 запросить цену →	1 FAN FM2
4	FK3-1626-000 запросить цену →	1 BATTERY, NI-MH
5	FM4-6516-000 запросить цену →	1 PAPER PICK-UP MOTOR UNIT M8
6	FM4-6564-000 запросить цену →	1 DRAWER CABLE UNIT, CASSETTE
7	FM4-6566-000 запросить цену →	1 LINK DRIVE UNIT
8	FM4-6571-000 запросить цену →	1 SIZE DETECT UNIT
9	FM4-8017-000 запросить цену →	1 FAN UNIT FM4
10	FU8-2667-000 запросить цену →	1 SPRING, TENSION
11	XF2-1610-440 запросить цену →	1 BELT, TIMING, CR
12	VS1-7173-003 запросить цену →	1 CONNECTOR, SNAP TIGHT, 3P, W
13	VS1-7173-006 запросить цену →	1 CONNECTOR, SNAP TIGHT, 6P, W
14	VS1-7173-009 запросить цену →	1 CONNECTOR, SNAP TIGHT, 9P, W
15	VS1-7173-012 запросить цену →	1 CONNECTOR, SNAP TIGHT, 12P, W
16	VS1-7177-002 запросить цену →	2 CONNECTOR, SNAP TIGHT, BK
17	VS1-7177-003 запросить цену →	2 CONNECTOR, SNAP TIGHT, BK
18	VS1-7507-002 запросить цену →	1 CONNECTOR, 2P
19	VS1-8412-015 запросить цену →	1 CONNECTOR, SNAP TIGHT, BL
20	VS1-8412-017 запросить цену →	1 CONNECTOR, SNAP TIGHT, BL
21	VS1-8412-019 запросить цену →	1 CONNECTOR, SNAP TIGHT, BL
22	VS1-8412-023 запросить цену →	1 CONNECTOR, SNAP TIGHT, BL
23	XA9-1567-000 запросить цену →	AR SCREW, RS, M3X8.5
24	XA9-0702-000 запросить цену →	2 SCREW, W/WASHER, M3X6
25	FC6-9867-000 запросить цену →	1 RING, RETAINING
26	FU8-2957-000 запросить цену →	1 SPRING, TENSION
27	VS1-7173-005 запросить цену →	1 CONNECTOR, SNAP TIGHT

8. NPN RF RIGHT DOOR ASSEMBLY

№	Артикул	Описание
1	FC0-1083-000 запросить цену →	2 RING
2	FC0-1090-000 запросить цену →	1 BAND, RIGHTDOOR, REAR
3	FC0-1120-000 запросить цену →	1 ARM, GEAR
4	FM4-6543-000 запросить цену →	1 HOOK UNIT, RIGHT DOOR
5	FC0-1143-000 запросить цену →	2 STOPPER, LEVER
6	FC0-1179-000 запросить цену →	1 PLATE, RIGHT DOOR
7	FC0-3305-000 запросить цену →	1 ROLLER
8	FC0-3381-000 запросить цену →	1 BAND, RIGHT DOOR, FRONT
9	FC0-5105-000 запросить цену →	1 LABEL, LEVER
10	FC9-0717-000 запросить цену →	2 BUSHING
11	FK2-6818-000 запросить цену →	2 FAN FM5,FM6
12	FL3-5619-000 запросить цену →	1 DOOR, RIGHT
13	FM4-6572-000 запросить цену →	1 DUPLEXING PAPER FEED UNIT
14	FM4-6573-000 запросить цену →	1 SOLENOID UNIT SL2
15	FM4-6574-000 запросить цену →	1 VERTICAL PATH GUIDE UNIT
16	FM4-6575-000 запросить цену →	1 DUPLEXING FEED MOUNT UNIT
17	FM4-6576-000 запросить цену →	1 DUPLEXING ENTRANCE GUIDE ASS'Y
18	FU5-3796-000 запросить цену →	1 PULLEY, 28T
19	FU6-0934-000 запросить цену →	1 GEAR, 18T
20	FU6-3074-000 запросить цену →	1 PULLEY, 28T
21	FU8-2649-000 запросить цену →	4 SPRING, COMPRESSION
22	FU8-2663-000 запросить цену →	1 SPRING, TENSION
23	FU8-2669-000 запросить цену →	1 SPRING, TORSION
24	FU9-0222-000 запросить цену →	1 GEAR, 31T/22T
25	FU9-0230-000 запросить цену →	1 GEAR, 20Ｔ
26	FU9-0231-000 запросить цену →	1 PULLEY, 28T/GEAR, 20T/26T
27	VS1-7173-003 запросить цену →	1 CONNECTOR, SNAP TIGHT, 3P, W
28	VS1-7177-003 запросить цену →	3 CONNECTOR, SNAP TIGHT, BK
29	WG8-5836-000 запросить цену →	1 IC PHOTOINTERRUPTER, HYBRID PS8
30	XF2-1617-740 запросить цену →	1 BELT, TIMING
31	FL3-4874-000 запросить цену →	1 HINGE, DOOR, FRONT

9. FM4-6515-000 1 CONTROL PANEL ASSEMBLY US,CA,LTN

№	Артикул	Описание
1	FC0-0969-000 запросить цену →	2 HINGE,
2	FC0-3257-000 запросить цену →	1 SHEET, TOUCH PANEL
3	FC0-3261-000 запросить цену →	1 KEY TOP, TEN
4	FC0-3262-000 запросить цену →	1 COVER, LED
5	FC0-3263-000 запросить цену →	1 KEY TOP, RESET
6	FC0-3264-000 запросить цену →	1 KEY TOP, START
7	FC0-3265-000 запросить цену →	1 KEY TOP, STOP
8	FC0-3266-000 запросить цену →	1 KEY TOP, VOLUME
9	FC0-3267-000 запросить цену →	1 DIAL, CONTRAST
10	FC0-3272-000 запросить цену →	1 KEY TOP, SYSTEM,
11	FC0-3273-000 запросить цену →	1 KEY TOP, SYSTEM,
12	FC0-3274-000 запросить цену →	1 KEY TOP, SYSTEM,
13	FC0-3275-000 запросить цену →	1 KEY TOP, START, LED
14	FC0-3300-000 запросить цену →	2 HINGE,
15	FK3-1416-000 запросить цену →	1 CABLE, CPU-TEN KEY FLAT
16	FK3-1417-000 запросить цену →	1 CABLE, CPU-SYSTEM KEY FLAT
17	FK3-1418-000 запросить цену →	1 CABLE, CPU-LCD FLAT
18	FM4-7810-000 запросить цену →	1 CONTROL PANEL CPU PCB ASS'Y
19	FM4-7811-000 запросить цену →	1 TEN KEY PCB ASS'Y
20	FM4-7812-000 запросить цену →	1 SYSTEM KEY PCB ASS'Y
21	FL3-4866-000 запросить цену →	1 COVER, CONTROL PANEL, FRONT, 1 US,CA,LTN
21	FL3-4868-000 запросить цену →	1 COVER, CONTROL PANEL, FRONT, 1 EUR
21	FL3-4867-000 запросить цену →	1 COVER, CONTROL PANEL, FRONT, 1 AU,SG,HK,LTN
21	FL3-4869-000 запросить цену →	1 COVER, CONTROL PANEL, FRONT, 1 CN
21	FL3-4870-000 запросить цену →	1 COVER, CONTROL PANEL, FRONT, 1 KR
21	FL3-4871-000 запросить цену →	1 COVER, CONTROL PANEL, FRONT, 1 TW

10. FM4-6497-000 1 MAIN DRIVE ASSEMBLY M2,M7,CL2

№	Артикул	Описание
1	FK3-1408-000 запросить цену →	1 MOTOR, DC M1
2	XA9-0702-000 запросить цену →	4 SCREW, W/WASHER, M3X6
3	VS1-7177-006 запросить цену →	1 CONNECTOR, SNAP TIGHT, BK

11. FM4-6558-000 1 CASSETTE ASSEMBLY

№	Артикул	Описание
1	FC0-0913-000 запросить цену →	1 PLATE, FREE STOP
2	FC0-0945-000 запросить цену →	1 LINK, BACK END DETECT
3	FC0-1159-000 запросить цену →	1 SPRING, TORSION
4	FC0-3350-000 запросить цену →	1 PLATE,PAPER SIDE END EXTENSION
5	FC0-3351-000 запросить цену →	1 GEAR, 9T
6	FC0-3427-000 запросить цену →	1 LABEL, PAPER SET
7	FC0-3429-000 запросить цену →	1 LABEL, SIZE INDEX, END, LARGE
8	FC0-3430-000 запросить цену →	1 LABEL, SIZE INDEX, END
9	FC0-3431-000 запросить цену →	1 LABEL, SIZE INDEX, SIDE
10	FC8-2475-000 запросить цену →	1 PLATE, JOINT
11	FC8-4986-000 запросить цену →	1 LINK, BUTTON, UPPER,
12	FC8-4987-000 запросить цену →	1 LINK, BUTTON, LOWER
13	FC8-4990-000 запросить цену →	2 GEAR, 14T
14	FC9-7171-000 запросить цену →	1 SHEET, SEPARATION
15	FC9-7259-000 запросить цену →	1 ARM, LOCK, A
16	FC9-7260-000 запросить цену →	1 ARM, LOCK, B
17	FC9-7261-000 запросить цену →	1 ROLLER, LINK
18	FL3-4878-000 запросить цену →	1 PLATE, CENTER
19	FM4-6533-000 запросить цену →	1 CASSETTE FRONT COVER UNIT
20	FM4-6534-000 запросить цену →	1 BACK END LIMIT PLATE UNIT
21	FM4-6559-000 запросить цену →	1 SIDE END PLATE ASSEMBLY, REAR
22	FM4-6560-000 запросить цену →	1 SIDE END PLATE ASSEMBLY, FRONT
23	FU7-2518-000 запросить цену →	2 SPRING, COMPRESSION
24	XA9-1016-000 запросить цену →	1 SCREW W/WASHER, M3X6
25	XA9-1523-000 запросить цену →	2 SCREW, B, M4X8
501	XD1-4100-402 запросить цену →	2 TOOTHED LOCK WASHER(SUS)

12. FM4-6555-000 1 PAPER PICK-UP ASSEMBLY

№	Артикул	Описание
1	FB6-3405-000 запросить цену →	1 ROLLER, PAPER PICK-UP EXCEPT CN
1	FC7-9381-000 запросить цену →	1 ROLLER, PAPER PICK-UP CN
2	FC0-1156-000 запросить цену →	1 PLATE, GROUNDING
3	FC6-6661-000 запросить цену →	1 ROLLER, SEPARATION EXCEPT CN [DP]
3	FE3-1295-000 запросить цену →	1 ROLLER, SEPARATION CN [DP]
4	FC6-7083-000 запросить цену →	1 ROLLER, FEED/SEPARATION EXCEPT CN [DP]
4	FC7-9502-000 запросить цену →	1 ROLLER, FEED/SEPARATION CN [DP]
5	FC6-9867-000 запросить цену →	1 RING, RETAINING
6	FC7-5845-000 запросить цену →	1 STOPPER, ROLLER
7	FM4-6568-000 запросить цену →	1 LIFT MOTOR UNIT M9
8	FM4-8040-000 запросить цену →	1 VERTICAL PATH ROLLER UNIT EXCEPT CN
8	FM4-8076-000 запросить цену →	1 VERTICAL PATH ROLLER UNIT CN
9	FS5-1943-000 запросить цену →	1 BUSHING
10	FU0-0043-000 запросить цену →	1 GEAR, 15T [DP] CN ONLY
11	FU5-1763-000 запросить цену →	1 BUSHING
12	WG8-5836-000 запросить цену →	4 IC PHOTOINTERRUPTER, HYBRID PS13,PS14,PS15,PS20
13	XA9-1567-000 запросить цену →	2 SCREW, RS, M3X8.5
14	FL3-6626-000 запросить цену →	1 ELIMINATOR, STATIC CHARGE CN

13. FM4-6496-000 1 MULTI PAPER PICK-UP ASSEMBLY PS7

№	Артикул	Описание
1	FL3-5660-000 запросить цену →	1 COVER, UPPER
2	FL3-5659-000 запросить цену →	1 COVER, ROLLER
3	FC7-9959-000 запросить цену →	1 HINGE, M.P. PICK UP, LEFT
4	FC7-9960-000 запросить цену →	1 HINGE, M.P. PICK UP, RIGHT
5	FK2-1410-000 запросить цену →	1 SOLENOID SL1
6	FM4-6540-000 запросить цену →	1 LIFTER PLATE UNIT
7	FM4-6541-000 запросить цену →	1 MULTI TRAY UNIT
8	FL2-3897-000 запросить цену →	1 ROLLER, MP PICK-UP [DP]
9	FL3-4890-000 запросить цену →	1 PAD, SEPARATION [DP]
10	FU6-2423-000 запросить цену →	2 SPRING, TENSION
11	FC0-3399-000 запросить цену →	1 LABEL, MULTI TRAY SIZE SEE NOTE A/INCH SIZE
11	FC0-3400-000 запросить цену →	1 LABEL, MULTI TRAY SIZE SEE NOTE A SIZE
11	FC0-3398-000 запросить цену →	1 LABEL, MULTI TRAY SIZE
12	FC0-3433-000 запросить цену →	1 LABEL, PAPER SET SIDE SEE NOTE US,CA,LTN
12	FC0-3401-000 запросить цену →	1 LABEL, PAPER SET SIDE SEE NOTE EUR
12	FC0-3434-000 запросить цену →	1 LABEL, PAPER SET SIDE AU,SG,HK,LTN,CN,KR,T

14. FM4-6517-000 1 PRE-REGISTRATION GUIDE ASS'Y

№	Артикул	Описание
1	FL3-4856-000 запросить цену →	1 GUIDE, ELIMINATOR
2	FL3-4857-000 запросить цену →	1 HOLDER, ELIMINATOR [DP]
2	FM1-A131-000 ✓ в наличии	1 HOLDER, ELIMINATOR SPECIAL ENVIRONMENT
3	FM4-6522-000 ✓ в наличии	1 TRANSFER ROLLER UNIT [DP]
4	WG8-5836-000 запросить цену →	1 IC PHOTOINTERRUPTER, HYBRID PS9

15. FM4-6505-000 1 PAPER DELIVERY REVERSE ASS'Y

№	Артикул	Описание
1	FK2-8755-000 запросить цену →	2 FAN FM1,FM3
2	FL3-5627-000 запросить цену →	1 LEVER, SENSOR
3	FM4-6546-000 запросить цену →	1 REVERSE DRIVE UNIT M4
4	FU9-0221-000 запросить цену →	1 GEAR, 38T
5	WG8-5836-000 запросить цену →	3 IC PHOTOINTERRUPTER, HYBRID PS4,PS5,PS6
6	FS5-1943-000 запросить цену →	2 BUSHING
7	FC0-4029-000 запросить цену →	2 SPRING, ROLLER
8	FC0-4038-000 запросить цену →	2 ROLLER

16. NPN RF READER ASSEMBLY

№	Артикул	Описание
1	FC0-1079-000 запросить цену →	1 COVER, READER REAR,
2	FC0-1184-000 запросить цену →	1 MOUNT, JUMP
3	FC0-1188-000 запросить цену →	1 COVER, HINGE, LEFT
4	FC0-1191-000 запросить цену →	1 COVER, HINGE, RIGHT
5	FC5-4424-000 запросить цену →	1 CLIP
6	FC6-4511-000 запросить цену →	2 SLIDER
7	FC6-7598-000 запросить цену →	1 PULLEY, 49T/17T
8	FC6-7604-000 запросить цену →	3 PULLEY, DRIVEN
9	FK3-1447-000 запросить цену →	1 CABLE, CIS-READER FLAT
10	FK3-1448-000 запросить цену →	1 MOTOR, STEPPING M10
11	FL2-3941-000 запросить цену →	1 READER GLASS UNIT
12	FL3-4881-000 запросить цену →	1 GLASS, COPYBOARD A/INCH SIZE
12	FL3-4882-000 запросить цену →	1 GLASS, COPYBOARD A SIZE
12	FL3-4883-000 запросить цену →	1 GLASS, COPYBOARD A/B/INCH/K SIZE
13	FM4-6514-000 запросить цену →	1 CARRIAGE ASS'Y
14	FM4-6536-000 запросить цену →	1 CONTACT IMAGE SENSOR UNIT
15	FM4-6537-000 запросить цену →	1 PAPER SIZE SENSOR UNIT PS21,PS22
16	FM4-7826-000 запросить цену →	1 READER CONNECTING PCB ASS'Y
17	FM4-7999-000 запросить цену →	1 PHOTO SENSOR UNIT, OPEN/CLOSE PS23
18	FU8-2953-000 запросить цену →	2 SPRING, COMPRESSION
19	WG8-5836-000 запросить цену →	1 IC PHOTOINTERRUPTER, HYBRID PS24
20	XA9-0679-000 запросить цену →	9 SCREW, MACH., FLAT HEAD, M3X4
21	XA9-1567-000 запросить цену →	AR SCREW, RS, M3X8.5
22	XF2-4607-230 запросить цену →	1 BELT, TIMING
23	XF2-4665-530 запросить цену →	1 BELT, TIMING
24	FC0-5110-000 запросить цену →	1 SUPPORT, GLASS, RIGHT
25	FC7-2975-000 запросить цену →	1 SUPPORT, GLASS, LEFT

17. FM0-1846-000 1 LASER SCANNER UNIT

№	Артикул	Описание
1	FC0-4061-000 запросить цену →	1 LEVER, SET
2	FM4-8029-000 запросить цену →	1 BOTTLE DRIVE UNIT M5,PS10
501	XD3-2200-222 запросить цену →	1 PIN

18. FM4-6494-000 1 DEVELOPING UNIT

№	Артикул	Описание
1	FC0-0829-000 запросить цену →	1 GUIDE, FIXING, LOWER
2	FC0-0830-000 запросить цену →	1 FLAG, DELIVERY SENSOR
3	FC0-1013-000 запросить цену →	1 CAM
4	FC0-1021-000 запросить цену →	1 GUIDE, FIXING CABLE
5	FC0-1022-000 запросить цену →	1 FLAG, RELEASE SENSOR
6	FC0-4054-000 запросить цену →	1 SPRING, TORSION
7	FM4-6583-000 запросить цену →	1 FIXING DELIVERY LOWER UNIT
8	FM4-6584-000 запросить цену →	1 FIXING DUPLEXING FEED UNIT
9	FU9-0206-000 запросить цену →	1 GEAR, 36T
10	FU9-0207-000 запросить цену →	1 GEAR, 29T
11	FU9-0401-000 запросить цену →	1 GEAR, 27T
12	FU9-0209-000 запросить цену →	1 GEAR, 23T
13	WG8-5836-000 запросить цену →	2 IC PHOTOINTERRUPTER, HYBRID PS18,PS19
14	XA9-0702-000 запросить цену →	AR SCREW, W/WASHER, M3X6
15	FC0-3411-000 запросить цену →	1 LABEL, HIGH TMP.CAUTION
16	FC0-3413-000 запросить цену →	1 LABEL, FIXING JAM DISPOSE
17	FC0-3414-000 запросить цену →	1 LABEL, GREEN
18	FC0-1045-000 запросить цену →	1 SPRING, TORSION
19	FC5-1367-000 запросить цену →	1 SPRING,SENSOR LEVER

19. NPN RF CONTROLLER BOX ASSEMBLY

№	Артикул	Описание
1	FK3-1446-000 запросить цену →	1 CABLE, IP-READER FLAT
2	FM0-0099-000 запросить цену →	1 DIMM PCB ASSEMBLY
2	FM0-0098-000 запросить цену →	1 DIMM PCB ASSEMBLY

20. FM4-8163-000 1 MAIN CONTROLLER PCB ASSEMBLY imageRUNNER1730

№	Артикул	Описание
1	FC0-2976-000 запросить цену →	1 COVER, REAR
2	FC0-2978-000 запросить цену →	2 HINGE
3	FU8-2856-000 запросить цену →	1 SPRING, COMPRESSION
4	FC0-3449-000 запросить цену →	1 LABEL, PROHIBITION DOCUMENT EUR
4	FC0-3450-000 запросить цену →	1 LABEL, PROHIBITION DOCUMENT
5	FC0-3451-000 запросить цену →	1 LABEL, DOCUMENT SIZE A SIZE
5	FC0-3452-000 запросить цену →	1 LABEL, DOCUMENT SIZE A/INCH SIZE
6	FC0-5254-000 запросить цену →	2 SUPPORT, HINGE
7	FL3-5535-000 запросить цену →	1 COVER, LEFT
8	FL3-7878-000 запросить цену →	1 PAD, SEPARATION [DP]
9	FL3-5544-000 запросить цену →	1 PANEL, COPYBOARD
10	FM4-7735-000 запросить цену →	1 FRONT COVER UNIT
11	VS1-7177-002 запросить цену →	2 CONNECTOR, SNAP TIGHT, BK
12	VS1-7207-003 запросить цену →	1 CONNECTOR, SNAP TIGHT, BK
13	VS1-7207-004 запросить цену →	2 CONNECTOR, SNAP TIGHT, BK
14	VS1-7207-006 запросить цену →	1 CONNECTOR, SNAP TIGHT
15	VS1-7207-008 запросить цену →	1 CONNECTOR, SNAP TIGHT, BK
16	VS1-7507-002 запросить цену →	1 CONNECTOR, 2P
1	FC0-2970-000 запросить цену →	1 LINK, OPEN/CLOSE
2	FC5-4425-000 запросить цену →	1 CLIP
3	FL3-5532-000 запросить цену →	1 GUIDE, PAPER PICK-UP, LOWER
4	FM4-7732-000 запросить цену →	1 PAPER PICK-UP ROLLER UNIT [DP]
5	FU5-1626-000 запросить цену →	1 BUSHING
6	FC0-2985-000 запросить цену →	1 BUSHING
7	FU9-0354-000 запросить цену →	1 GEAR, 23Ｔ

21. FIGURE A13

№	Артикул	Описание
1	FC5-4424-000 запросить цену →	2 CLIP
2	FK2-0408-000 запросить цену →	2 SOLENOID SL4,SL5
3	FK3-1633-000 запросить цену →	1 MOTOR, STEPPING M11
4	FK3-1634-000 запросить цену →	1 MOTOR, STEPPING M12
5	FL3-5542-000 запросить цену →	1 ARM, SWING, FEED
6	FL3-5543-000 запросить цену →	1 ARM, SWING, REGIST
7	FU8-2974-000 запросить цену →	1 SPRING, TENSION
8	FU9-0345-000 запросить цену →	1 PULLEY, 45T/GEAR, 24T
9	FU9-0358-000 запросить цену →	1 PULLEY, 45T/GEAR, 36T
10	FU9-0367-000 запросить цену →	1 PULLEY, 33T/GEAR, 36T/24T
11	WG8-5836-000 запросить цену →	2 IC PHOTOINTERRUPTER, HYBRID PS29,PS30
12	XF2-1606-040 запросить цену →	2 BELT, TIMING
13	XF2-1606-940 запросить цену →	1 BELT, TIMING
14	FU9-0353-000 запросить цену →	1 GEAR, 20T
1	FK2-0408-000 запросить цену →	2 SOLENOID SL6,SL7
2	FK2-6871-000 запросить цену →	1 SOLENOID SL8
3	FL3-5556-000 запросить цену →	1 STAY, READ
4	FU7-2192-000 запросить цену →	2 SPRING, COMPRESSION
5	WG8-5836-000 запросить цену →	1 IC PHOTOINTERRUPTER, HYBRID PS28

22. FIGURE T20

№	Артикул	Описание
1	FK2-9442-000 запросить цену →	1 SPEAKER SP1
2	FK3-1444-000 запросить цену →	1 CABLE, IP-NCU FLAT(21PIN)
3	FK3-1445-000 запросить цену →	1 CABLE, IP-NCU FLAT(24PIN)
4	FM4-8166-000 запросить цену →	1 FAX PCB ASSEMBLY
5	FM4-8168-000 запросить цену →	1 OFFHOOK PCB ASSEMBLY
