Содержание
- 1. ASSEMBLY LOCATION DIAGRAM (1/3)
- 2. LEFT COVER ASSEMBLY
- 3. INTERNAL COMPONENTS 1
- 4. INTERNAL COMPONENTS 2

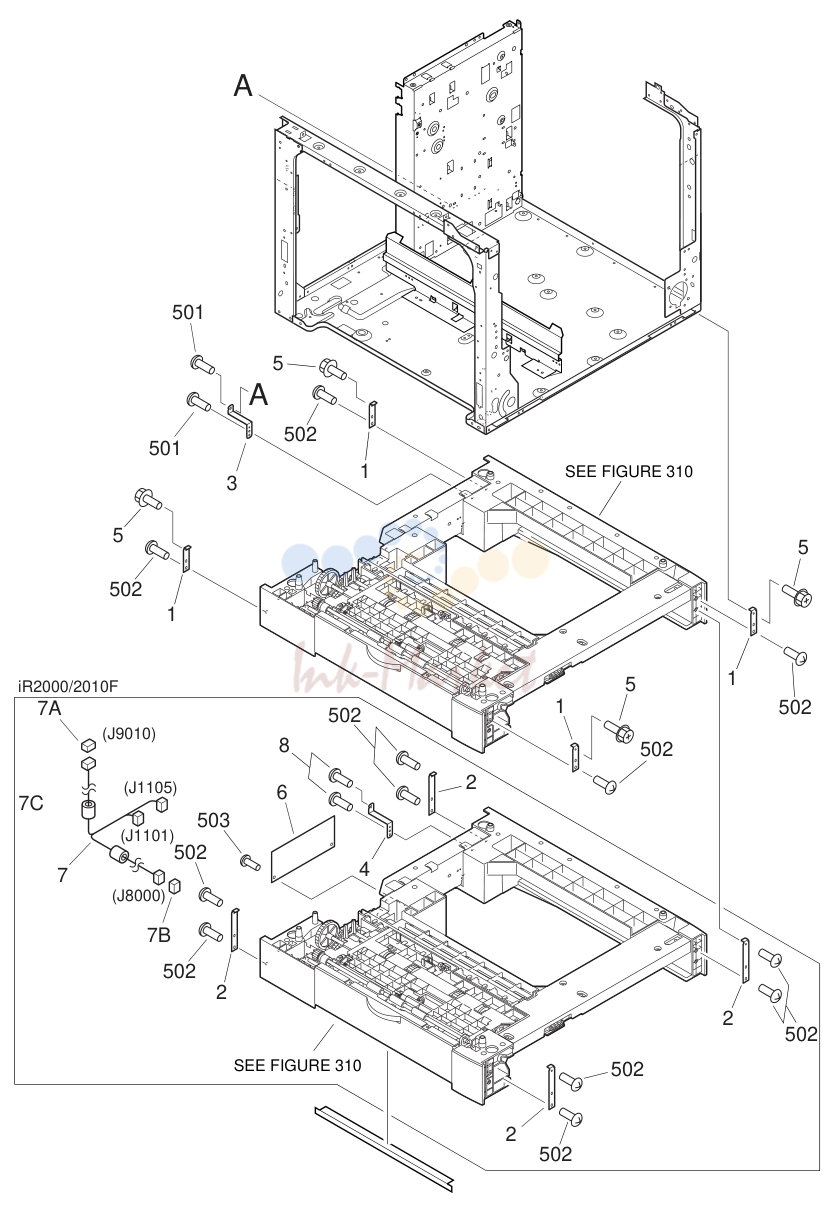

- 5. INTERNAL COMPONENTS 4

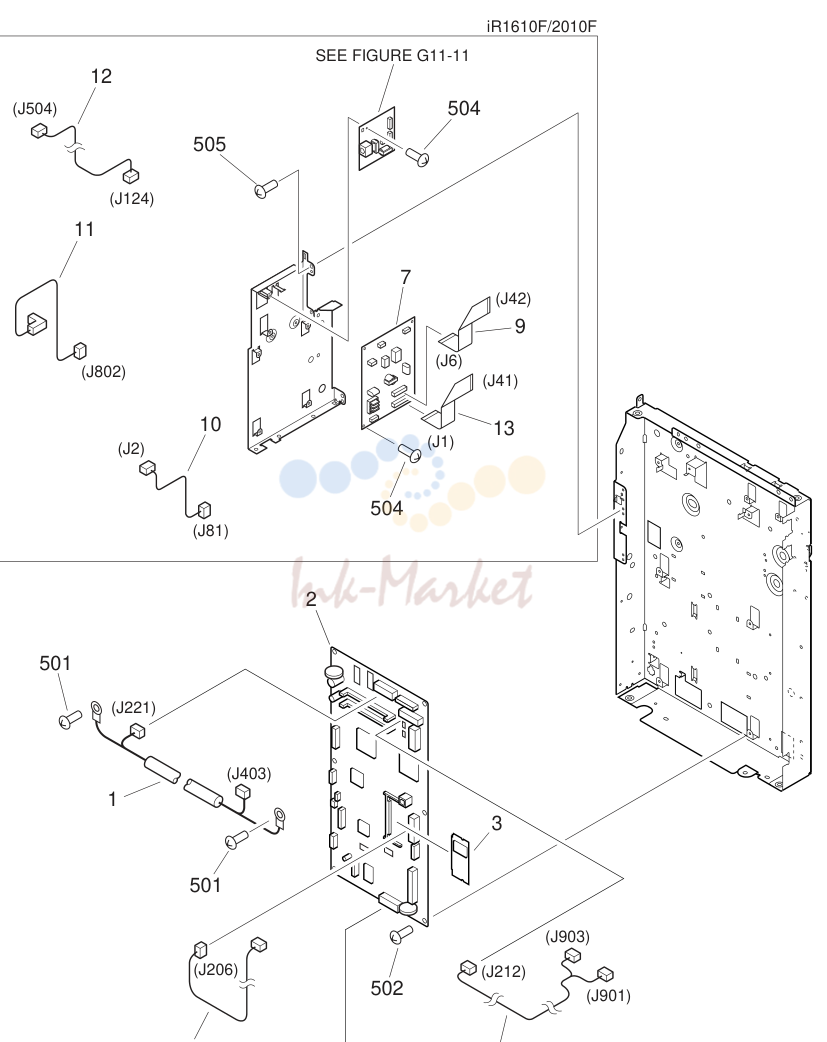

- 6. MACHINE REAR PLATE

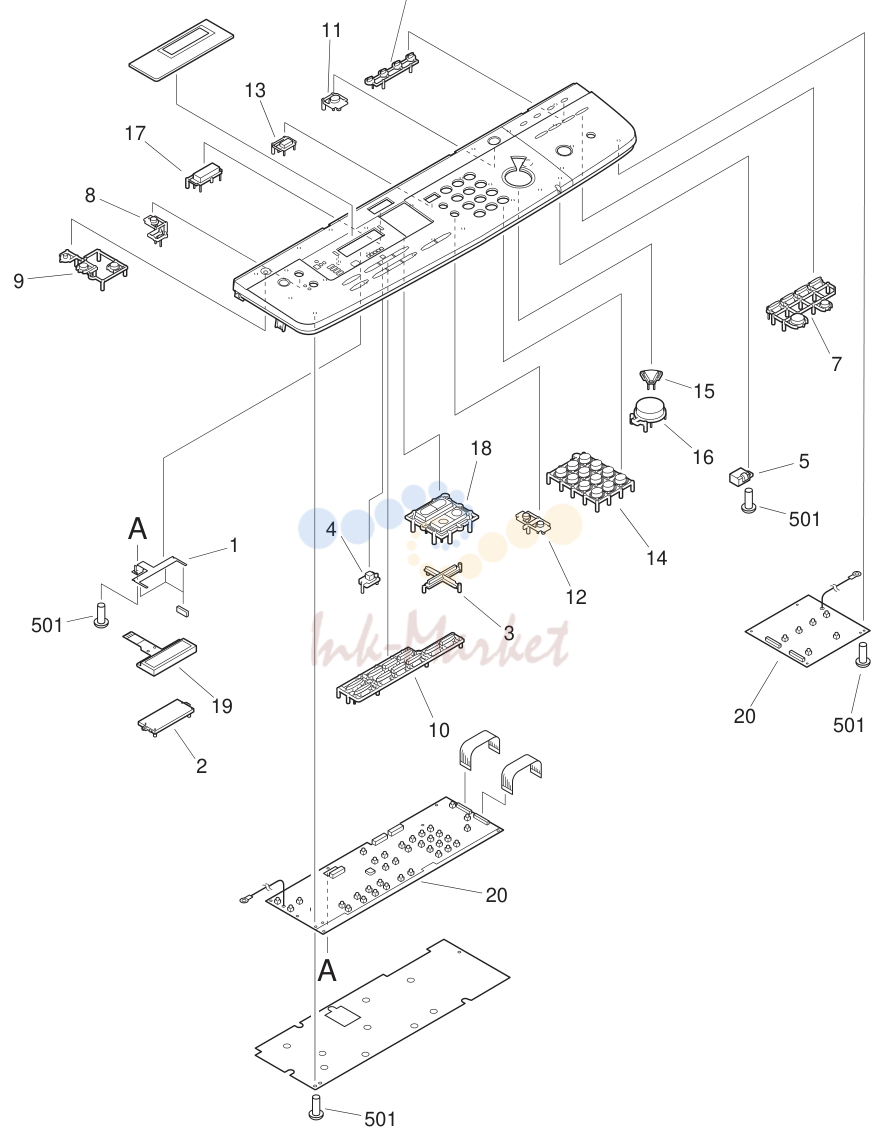

- 7. CONTROL PANEL ASSEMBLY(iR1600/2000)

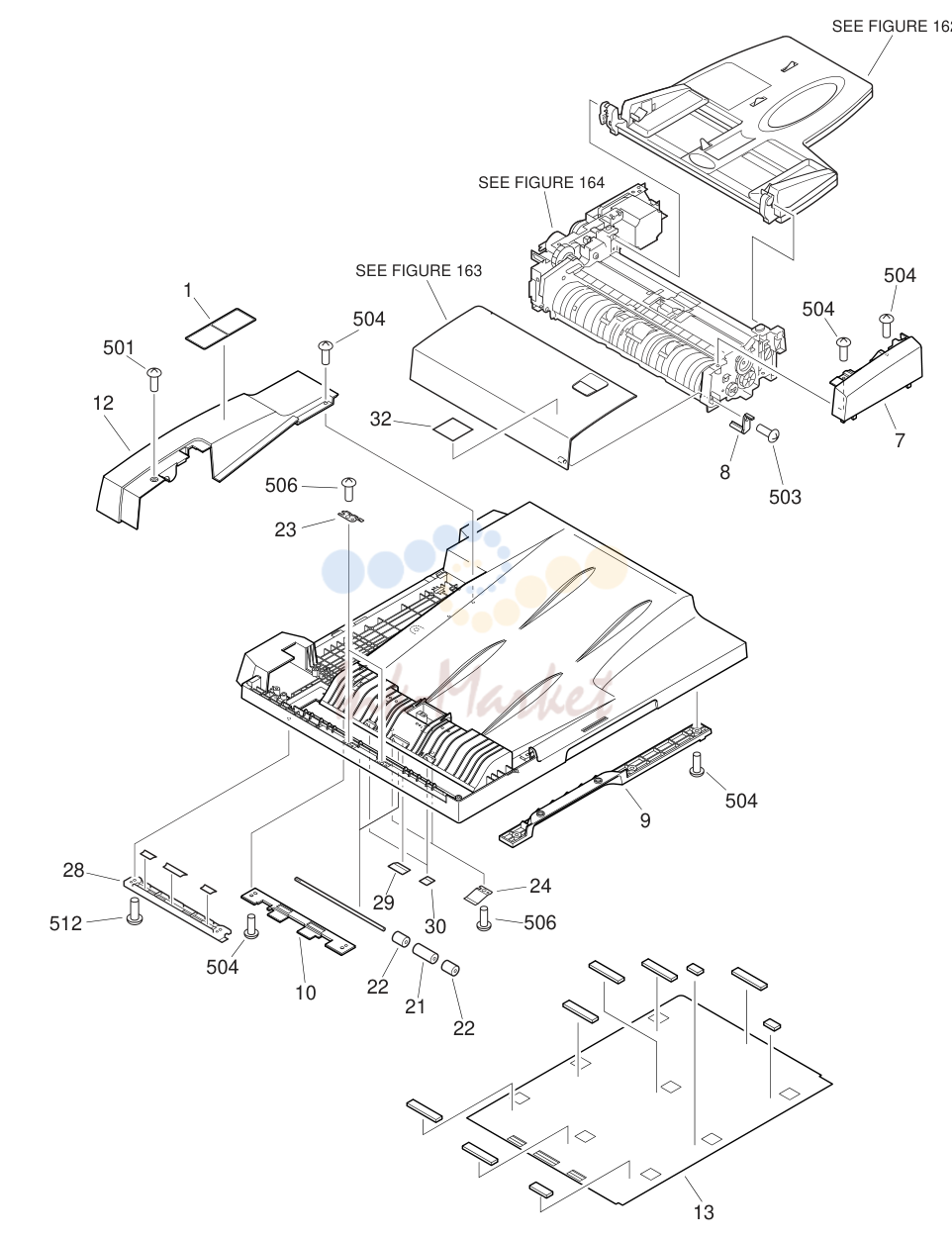

- 8. ADF ASSEMBLY (iR1610F/2010F) (1/2)

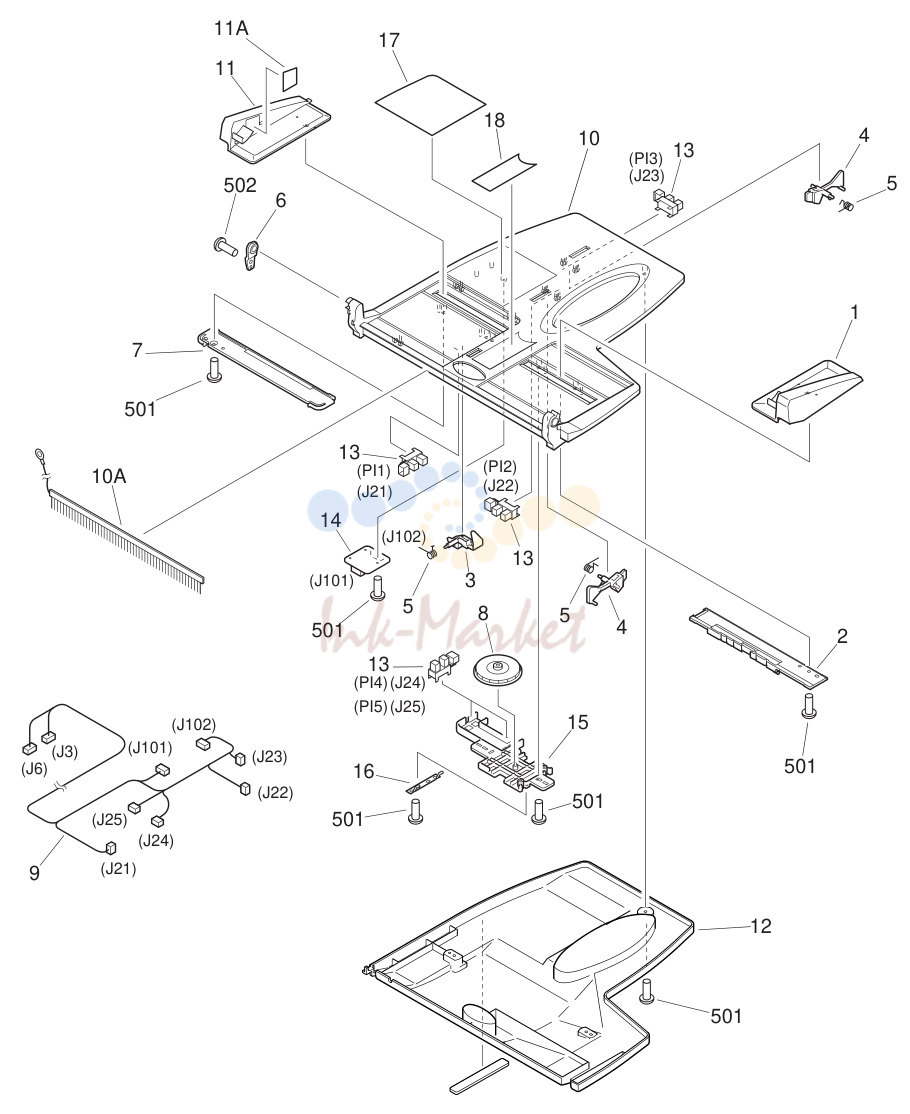

- 9. DOCUMENT TRAY ASSEMBLY (iR1610F/2010F)

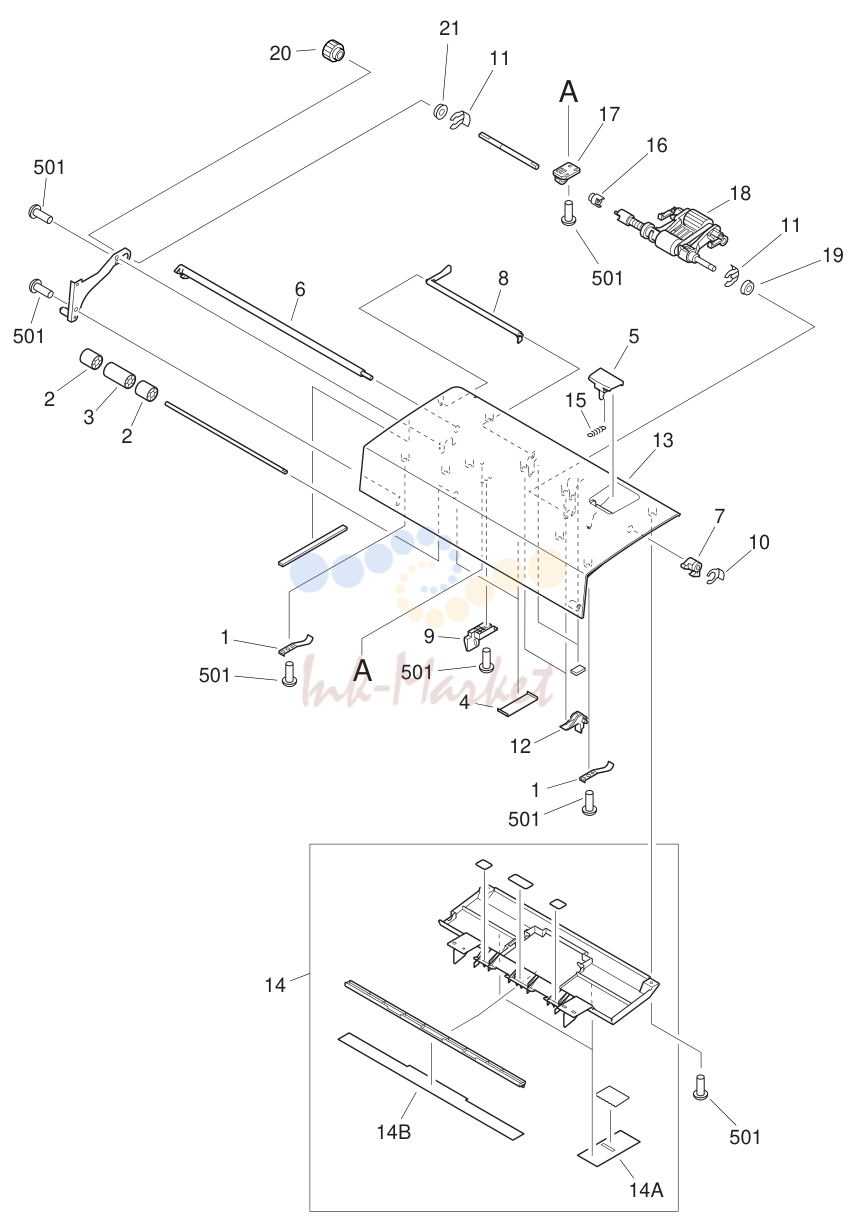

- 10. OPEN/CLOSE PANEL ASSEMBLY (iR1610F/2010F)

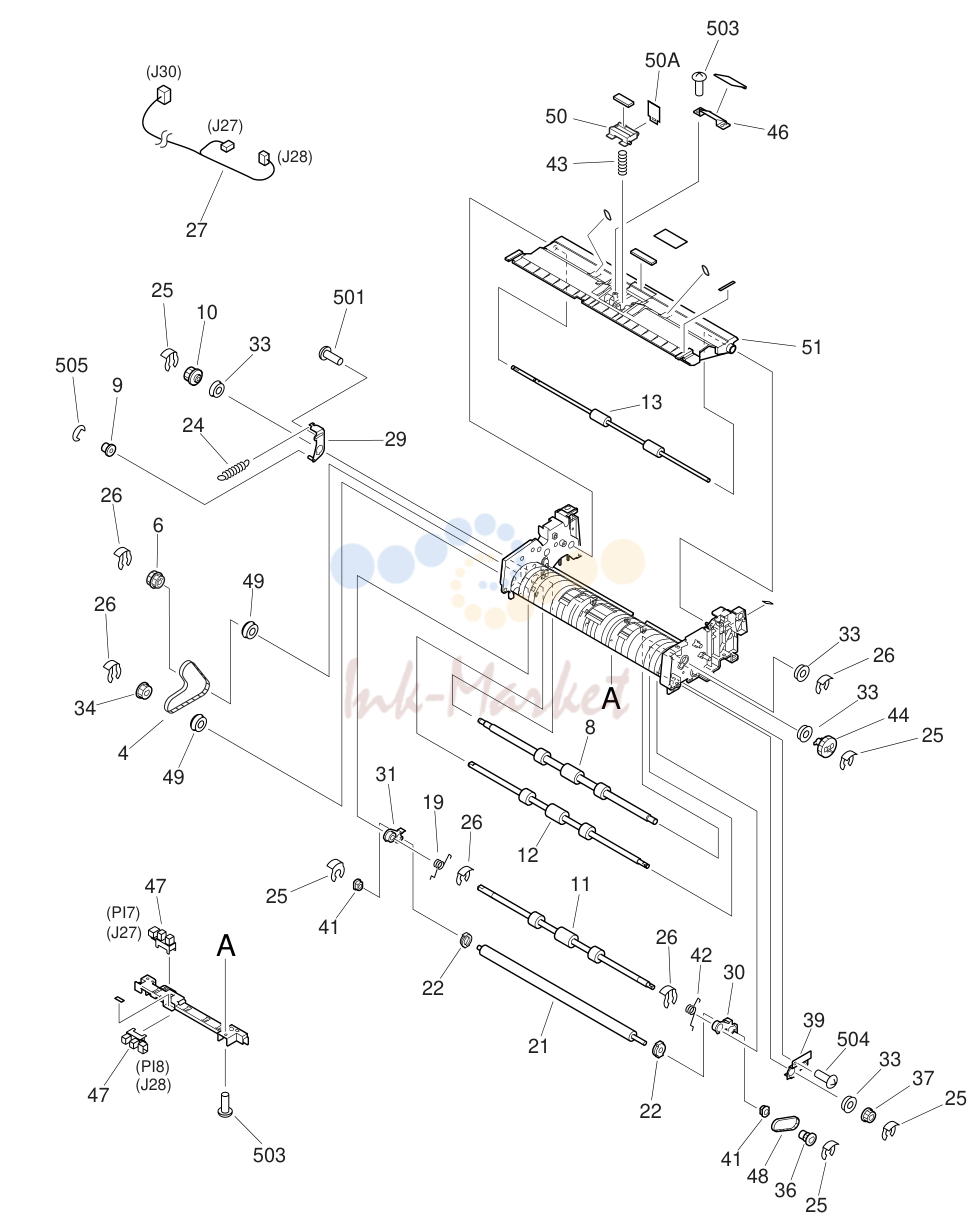

- 11. ADF PAPER FEEDER ASSEMBLY(iR1610F/2010F) (1/2)

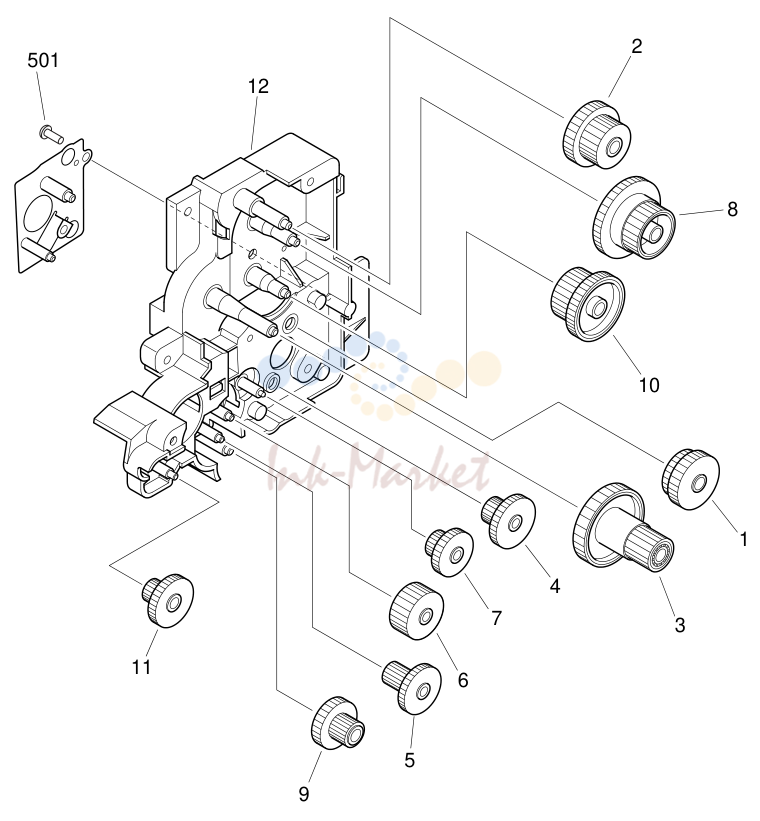

- 12. PRINTER DRIVE ASSEMBLY

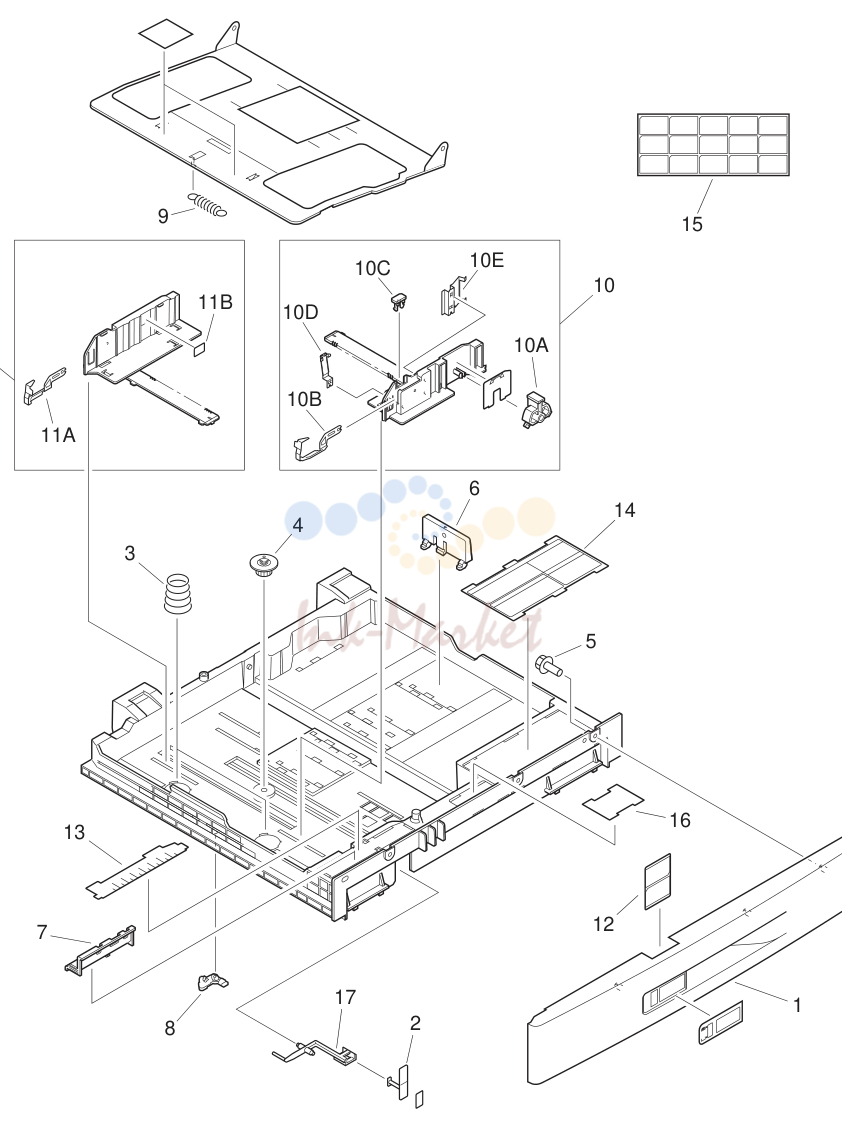

- 13. CASSETTE

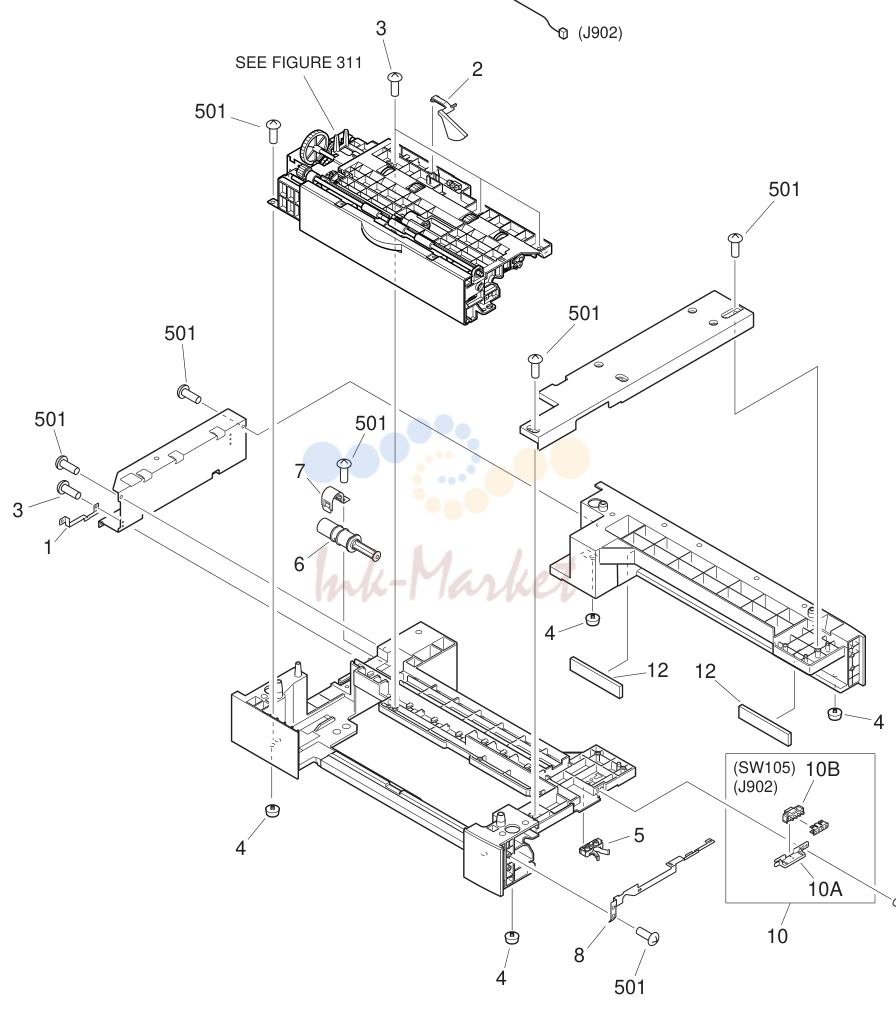

- 14. CASSETTE FEEDER ASSEMBLY

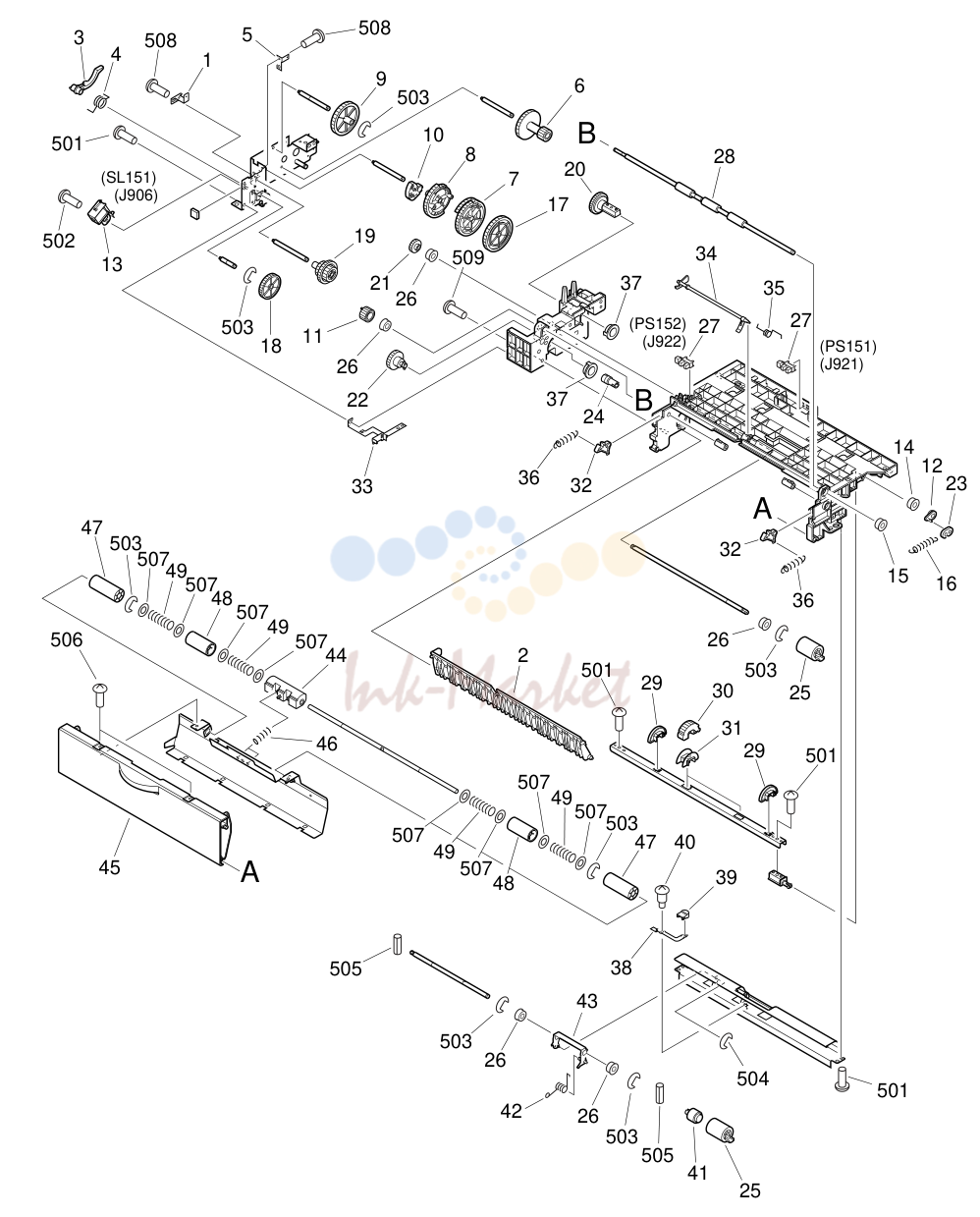

- 15. PAPER PICK-UP ASSEMBLY
- 16. MULTI-PURPOSE TRAY ASSEMBLY
- 17. DEVELOPING ASSEMBLY
- 18. FIXING ASSEMBLY (1/2)
- 19. LIST OF CONNECTORS (1/3)
- 20. INTERNAL COMPONENTS (G1 TYPE)
- 21. INTERNAL COMPONENTS (H1 TYPE)
- 22. CASSETTE FEEDER ASSEMBLY
- 23. CASSETTE FEEDER ASSEMBLY (G1/H1 TYPE)
- 24. PAPER PICK-UP ASSEMBLY
- 25. PAPER PICK-UP ASSEMBLY (G1/H1 TYPE)
- 26. FIGURE R Q’
- 27. DELIVERY ASSEMBLY
- 28. FIGURE R Q’
- 29. OPTION ROM
- 30. ASSEMBLY LOCATION DIAGRAM

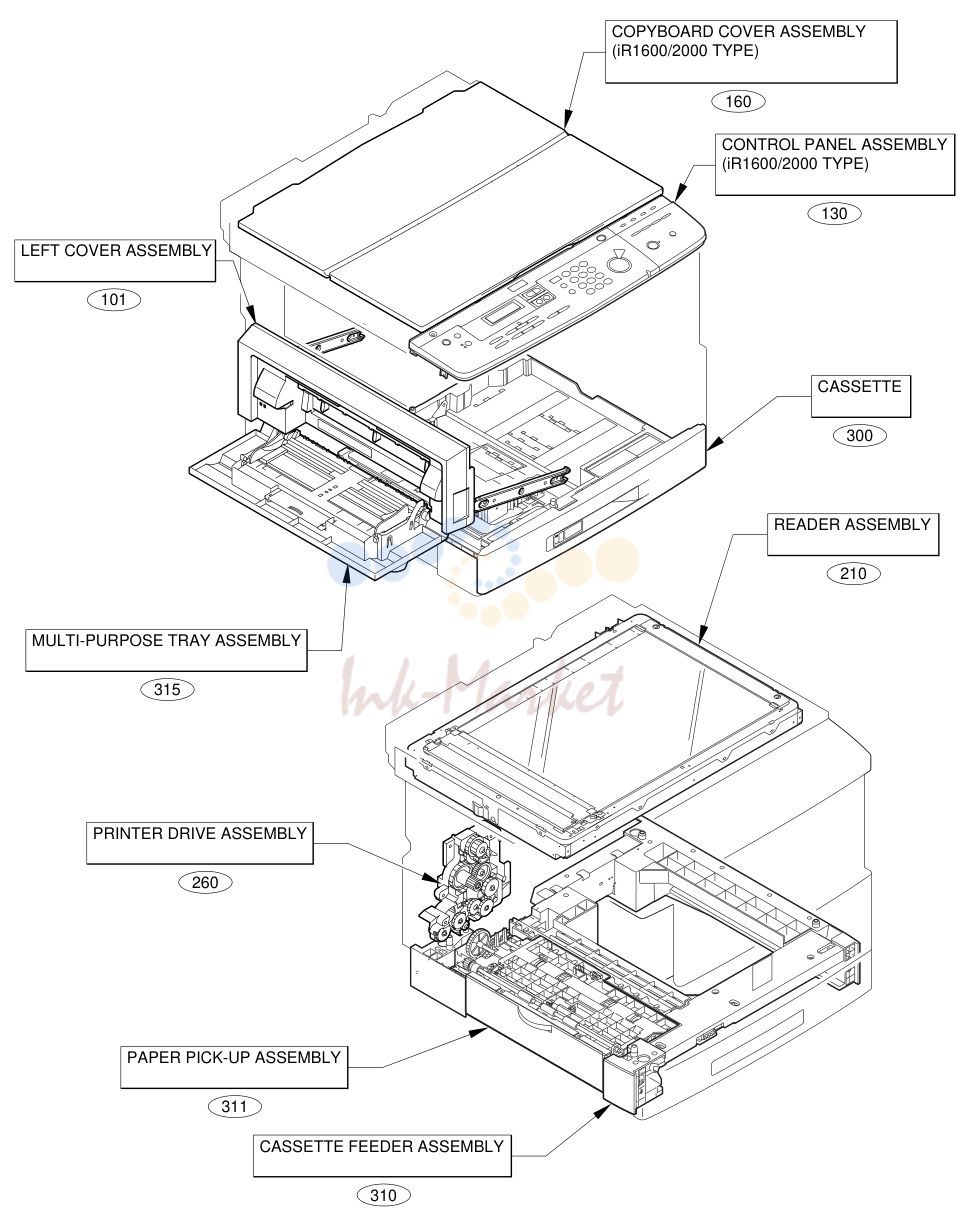

1. ASSEMBLY LOCATION DIAGRAM (1/3)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 100 | - NPN RF EXTERNAL COVERS, PANELS, ETC. | ||
| 1 | FB3-2224-000 запросить цену → | 2 PIN, HINGE | |
| 2 | FB6-1244-000 запросить цену → | 1 COVER, INTERFACE CONNECTOR | |
| 3 | FB6-2127-000 запросить цену → | 1 PANEL, REAR IR1600/2000 | |
| 4 | FB6-1264-000 запросить цену → | 1 COVER, BLANKING | |
| 5 | FB6-1265-000 запросить цену → | 1 PANEL, CONTROL PANEL LOWER | |
| 6 | FB1-7157-000 запросить цену → | 1 COVER, BLANKING, REAR | |
| 7 | FB6-1309-000 запросить цену → | 1 PANEL, READER REAR | |
| 8 | FF6-1622-000 запросить цену → | 1 PANEL, READER LEFT | |
| 9 | FB6-1352-000 запросить цену → | 1 PANEL, READER RIGHT | |
| 10 | FB6-1353-000 запросить цену → | 1 PANEL, READER FRONT | |
| 11 | FF6-1631-000 запросить цену → | 1 PANEL, RIGHT | |
| 12 | FB6-1386-000 запросить цену → | 1 PANEL, RIGHT UPPER | |
| 13 | FF6-1630-000 запросить цену → | 1 TRAY, COPY | |
| 14 | FB6-1547-000 запросить цену → | 1 PANEL, DELIVERY REAR | |
| 15 | FB6-1607-000 запросить цену → | 1 PANEL, FEEDER REAR IR1600/1610F | |
| 16 | FB6-1672-000 запросить цену → | 1 PANEL, RIGHT FRONT | |
| 17 | FB6-1673-000 запросить цену → | 1 PANEL, RIGHT FRONT INNER | |
| 18 | FB6-1692-000 запросить цену → | 1 PANEL, LEFT FRONT, | |
| 19 | FB6-1693-000 запросить цену → | 1 PANEL, LEFT REAR | |
| 20 | FB6-1694-000 запросить цену → | 1 PANEL, DELIVERY UPPER | |
| 21 | FB6-1695-000 запросить цену → | 1 PANEL, LEFT FRONT, | |
| 22 | FB6-1951-000 запросить цену → | 1 EMBLEM IR1600 120V | |
| 100 | - 22 FB6-1956-000 1 EMBLEM IR2010F 220/240V | ||
| 23 | FB4-5584-000 запросить цену → | 1 STRAP, DOOR SUPPORT | |
| 24 | FF6-1700-000 запросить цену → | 1 PANEL, FRONT | |
| 25 | XA9-0629-000 запросить цену → | 3 SCREW,RS,M4X8 | |
| 26 | FB4-5502-000 запросить цену → | 1 CLAMP, CABLE | |
| 27 | FB6-2141-000 запросить цену → | 1 LABEL, JAM ENGLISH | |
| 28 | FB6-1395-000 запросить цену → | 1 COVER, MODULAR JACK IR1610F/2010F 120V | |
| 29 | FB4-6728-000 запросить цену → | 1 LABEL, "SUPER G3" MRU ONLY | |
| 501 | XB1-2300-607 запросить цену → | AR SCREW,MACH.,TRUSS HEAD,M3X6 | |
| 502 | XB4-7401-205 запросить цену → | AR SCREW,TAPPING,TRUSS HEAD,M4X12 | |
| 503 | XB1-2300-407 запросить цену → | 7 SCREW,MACH.,TRUSS HEAD,M3X4 IR1600/2000 | |
| 504 | XB4-5401-007 запросить цену → | 1 SCREW,P,M4X10 | |
| 505 | XB4-7301-009 запросить цену → | 1 SCREW,TAPPING,TRUSS HEAD,M3X10 | |
| 506 | XB2-5400-607 запросить цену → | 4 SCREW,W/WASHER,M4X6 | |
| 100-3 | COPYRIGHT C 2002 CANON INC. CANON iR1600/2000/1610F/2010F REV.0 APR. |

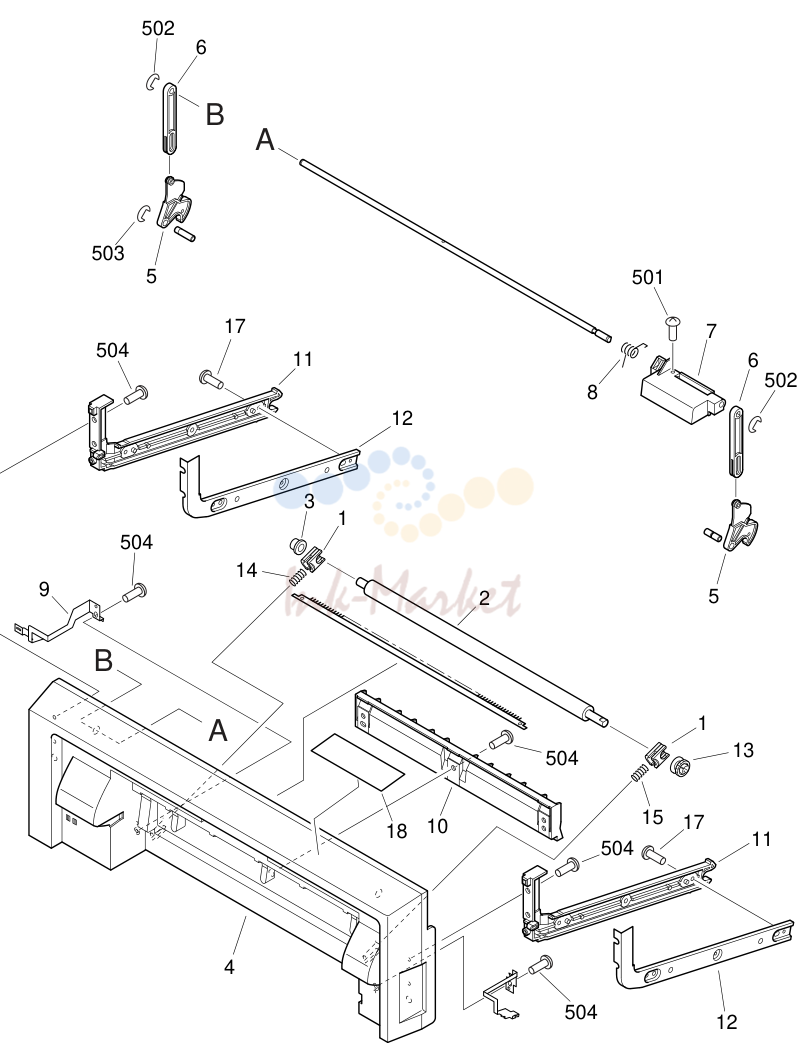

2. LEFT COVER ASSEMBLY
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 101 | - NPN RF LEFT COVER ASSEMBLY | ||
| 1 | FB5-8013-000 запросить цену → | 2 BUSHING | |
| 2 | FB5-8019-000 запросить цену → | 1 ROLLER, TRANSFER | |
| 3 | FB5-8020-000 запросить цену → | 1 ROLLER | |
| 4 | FB6-1421-000 запросить цену → | 1 PANEL, LEFT | |
| 5 | FB6-1422-000 запросить цену → | 2 LEVER, LOCK | |
| 6 | FB6-1425-000 запросить цену → | 2 LEVER, HANDLE | |
| 7 | FB6-1426-000 запросить цену → | 1 HANDLE | |
| 8 | FB6-1427-000 запросить цену → | 1 SPRING, TORSION | |
| 9 | FB6-1429-000 запросить цену → | 1 PLATE, GROUNDING | |
| 10 | FB6-1444-000 запросить цену → | 1 GUIDE, FEED | |
| 11 | FB6-1451-000 запросить цену → | 2 RAIL, LEFT PANEL | |
| 12 | FB6-1452-000 запросить цену → | 2 SUPPORT, RAIL | |
| 13 | FS7-0979-000 запросить цену → | 1 GEAR, 30T | |
| 14 | FS7-2584-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 15 | FS7-2602-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 17 | XA9-1116-000 запросить цену → | 6 SCREW,M3X5 | |
| 18 | FB6-1461-000 запросить цену → | 1 LABEL, "LEFT DOOR CLOSE" EXCEPT RSP/RSQ/RST | |
| 501 | XB6-7300-607 запросить цену → | 1 SCREW,TP,M3X6 | |
| 502 | XD2-1100-402 запросить цену → | 2 RING,E | |
| 503 | XD2-1100-502 запросить цену → | 1 RING,E | |
| 504 | XB4-5401-007 запросить цену → | 9 SCREW,P,M4X10 |

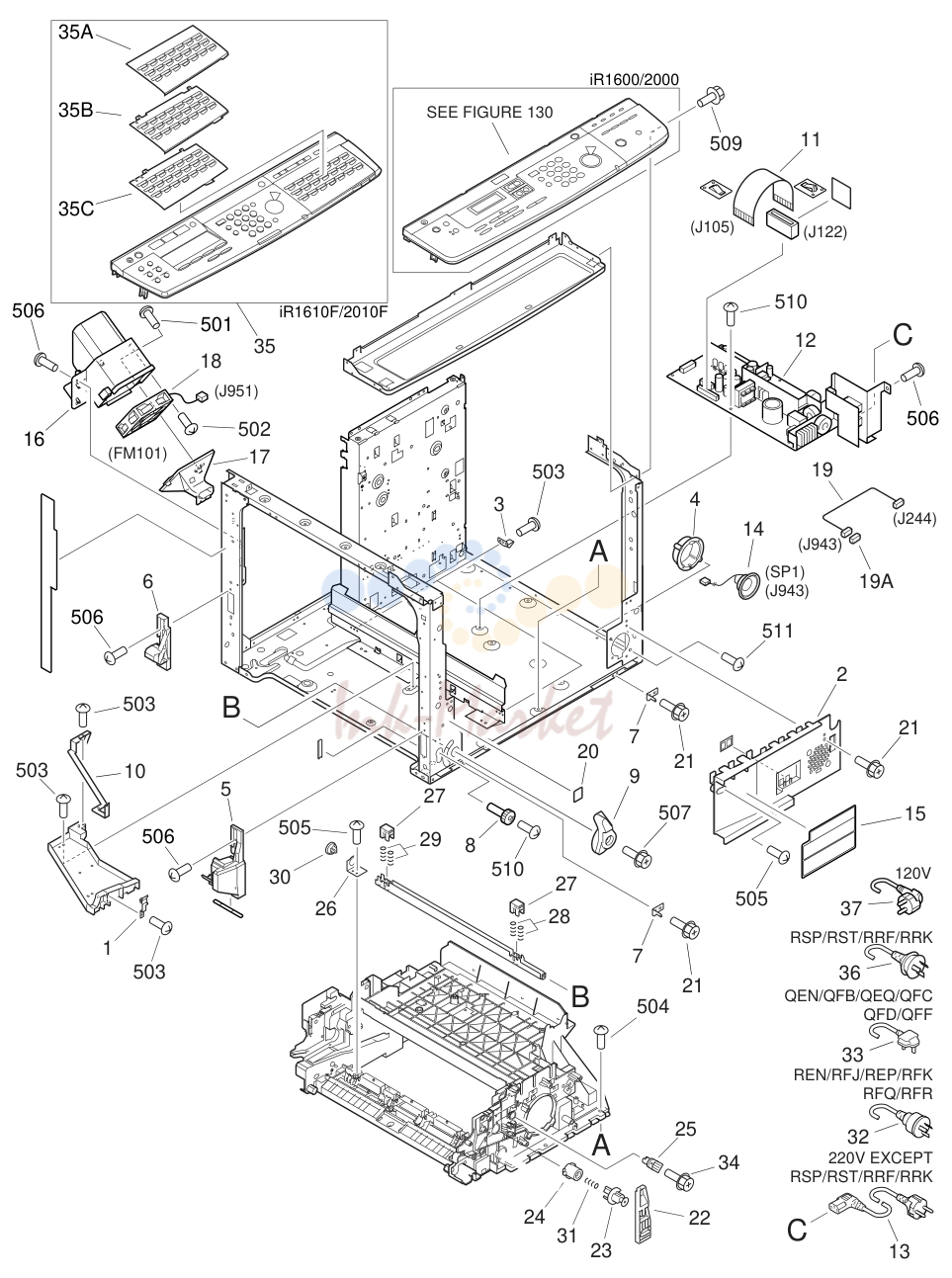

3. INTERNAL COMPONENTS 1
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 102 | - NPN RF INTERNAL COMPONENTS | ||
| 1 | FB6-2061-000 запросить цену → | 1 CONNECTOR, BIAS, | |
| 2 | FB6-1380-000 запросить цену → | 1 COVER, INNER | |
| 3 | FB6-1382-000 запросить цену → | 2 PLATE, GROUNDING | |
| 4 | FB6-1387-000 запросить цену → | 1 HOLDER, SPEAKER | |
| 5 | FB6-1447-000 запросить цену → | 1 SUPPORT, RAIL, FRONT | |
| 6 | FB6-1448-000 запросить цену → | 1 SUPPORT, RAIL, REAR | |
| 7 | FB6-1450-000 запросить цену → | 2 SUPPORT, FRONT COVER | |
| 8 | FB6-1460-000 запросить цену → | 1 KNOB | |
| 9 | FB6-2053-000 запросить цену → | 1 HANDLE, DEVELOPING PRESSURE | |
| 10 | FB6-2062-000 запросить цену → | 1 CONNECTOR, BIAS, | |
| 11 | FH2-6894-000 запросить цену → | 1 CABLE, FLAT, 35P J105,122 | |
| 12 | FH3-2650-000 запросить цену → | 1 POWER SUPPLY PCB ASSEMBLY IR1600/2000 120V | |
| 13 | FH2-6965-000 запросить цену → | 1 CORD, POWER 220V EXCEPT RSP/RST | |
| 14 | FH5-3230-000 запросить цену → | 1 SPEAKER SP1 J943 | |
| 15 | FB6-2137-000 запросить цену → | 1 LABEL, "TONER CARTRIDGE" EXCEPT RSP/RSQ | |
| 16 | FB6-1669-000 запросить цену → | 1 HOLDER, FAN | |
| 17 | FB6-1700-000 запросить цену → | 1 DUCT, FAN | |
| 18 | FH6-1835-000 запросить цену → | 1 FAN FM101 J951 | |
| 19 | FG6-8498-000 запросить цену → | 1 CABLE, SPEAKER J244,943 | |
| 20 | FB6-2140-000 запросить цену → | 1 LABEL, LOCK | |
| 102 | - 21 XA9-0629-000 AR SCREW,RS,M4X8 | ||
| 22 | FB6-2064-000 запросить цену → | 1 LEVER, DRUM COUPLING | |
| 23 | FB6-2065-000 запросить цену → | 1 COUPLING, DRUM, | |
| 24 | FB6-2066-000 запросить цену → | 1 COUPLING, DRUM, | |
| 25 | FB6-2071-000 запросить цену → | 1 HOLDER, DEVELOPING, FRONT | |
| 26 | FB6-2051-000 запросить цену → | 1 SUPPORT, PRESSURE SHAFT | |
| 27 | FB6-2054-000 запросить цену → | 2 CAM, DEVELOPING PRESSURE | |
| 28 | FB6-2055-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 29 | FB6-2056-000 запросить цену → | 2 SPRING, COMPRESSION | |
| 30 | FB6-2057-000 запросить цену → | 1 BUSHING | |
| 31 | FB6-2067-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 32 | FH2-6966-000 запросить цену → | 1 CORD, POWER REN/RFJ/REP/RFK/RFQ | |
| 33 | RH2-5229-000 запросить цену → | 1 CORD, POWER QEN/QFB/QEQ/QFC/QFD | |
| 34 | XA9-0772-000 запросить цену → | 2 SCREW, P, M3X8 | |
| 35 | FH6-0816-000 запросить цену → | 1 CONTROL PANEL UNIT MRU ONLY | |
| 36 | FH2-6967-000 запросить цену → | 1 CORD, POWER RSP/RST/RRF/RRK | |
| 37 | WT3-5147-000 запросить цену → | 1 POWER CORD, 120V 120V | |
| 501 | XB4-7300-609 запросить цену → | 2 SCREW,TAPPING,TRUSS HEAD,M3X6 | |
| 502 | XB4-7403-509 запросить цену → | 2 SCREW,TAPPING,TRUSS HEAD,M4X35 | |
| 503 | XB1-2300-609 запросить цену → | AR SCREW,MACH.,TRUSS HEAD,M3X6 | |
| 504 | XB1-2401-809 запросить цену → | 8 SCREW,MACH.,TRUSS HEAD,M4X18 | |
| 102-3 | COPYRIGHT C 2002 CANON INC. CANON iR1600/2000/1610F/2010F REV.0 APR. | ||
| 102 | - 505 XB4-7400-809 AR SCREW,TAPPING,TRUSS HEAD,M4X8 | ||
| 506 | XB6-7300-606 запросить цену → | AR SCREW,TP,M3X6 | |
| 507 | XB3-6400-800 запросить цену → | 1 SCREW,RS,M4X8 | |
| 509 | XB3-6300-800 запросить цену → | AR SCREW,RS,M3X8 | |
| 510 | XB1-2300-607 запросить цену → | AR SCREW,MACH.,TRUSS HEAD,M3X6 | |
| 511 | XB4-5401-007 запросить цену → | AR SCREW,P,M4X10 |

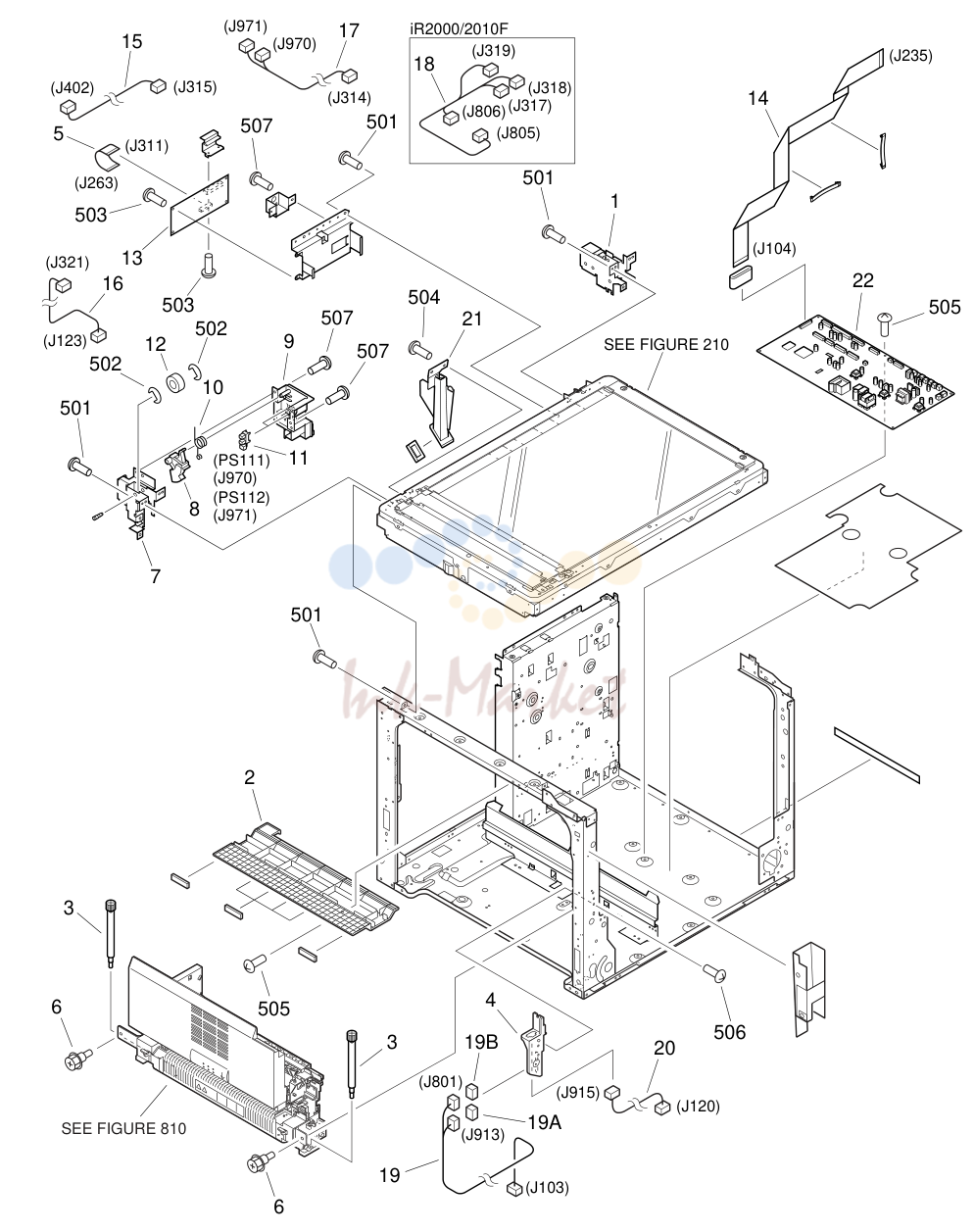

4. INTERNAL COMPONENTS 2
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 103 | - NPN RF INTERNAL COMPONENTS | ||
| 1 | FB6-1303-000 запросить цену → | 1 MOUNT, HINGE, RIGHT | |
| 2 | FB6-1350-000 запросить цену → | 1 SHIELD, READER HEAT | |
| 3 | FB6-1504-000 запросить цену → | 2 SCREW,STEEPED,M4 | |
| 4 | FB6-1671-000 запросить цену → | 1 HOLDER, FIXING CONNECTOR | |
| 5 | FH2-6945-000 запросить цену → | 1 CABLE, FLAT J263,311 | |
| 6 | FS5-9742-000 запросить цену → | 2 SCREW,STEPPED RS,M3 | |
| 7 | FB6-1304-000 запросить цену → | 1 MOUNT, HINGE, LEFT | |
| 8 | FB6-1326-000 запросить цену → | 1 LEVER, SENSOR | |
| 9 | FB6-1327-000 запросить цену → | 1 HOLDER, SENSOR | |
| 10 | FB6-1328-000 запросить цену → | 1 SPRING, TORSION | |
| 11 | WG8-5362-000 запросить цену → | 2 IC, TLP1241, PHOTO-INTERRUPTER PS111,112 J970,971 | |
| 12 | XG9-0480-000 запросить цену → | 1 BEARING, BALL, 695T12ZZ1MC5E | |
| 13 | FG6-8384-000 запросить цену → | 1 DOC.DET./READ.MOTOR PCB ASS'Y | |
| 14 | FH2-6942-000 запросить цену → | 1 CABLE, FLAT J104,235 | |
| 15 | FG6-8459-000 запросить цену → | 1 CABLE, AP-DRIVER J315,402 | |
| 16 | FG6-8460-000 запросить цену → | 1 CABLE, DRIVER-POWER J123,321 | |
| 17 | FG6-8461-000 запросить цену → | 1 CABLE, COPYBOARD SENSOR J314,970,971 | |
| 18 | FG6-8464-000 запросить цену → | 1 CABLE, DOCUMENT SIZE SENSOR IR2000/2010F | |
| 19 | FG6-8480-000 запросить цену → | 1 CABLE, PRINTER FRONT J103,801,913 | |
| 20 | FG6-8486-000 запросить цену → | 1 CABLE, FIXING AC J120,915 | |
| 21 | FB6-1252-000 запросить цену → | 1 DUCT, INTAKE | |
| 22 | FG6-8879-040 запросить цену → | 1 DC CONTROLLER PCB ASSEMBLY IR1600/1610F | |
| 501 | XB1-2300-609 запросить цену → | AR SCREW,MACH.,TRUSS HEAD,M3X6 | |
| 502 | XD2-1100-402 запросить цену → | 2 RING,E | |
| 503 | XB2-8300-807 запросить цену → | 6 SCREW,W/WASHER,M3X8 | |
| 504 | XB1-2400-609 запросить цену → | 2 SCREW,MACH.,TRUSS HEAD,M4X6 | |
| 103 | - 505 XB1-2300-607 AR SCREW,MACH.,TRUSS HEAD,M3X6 | ||
| 506 | XB4-7400-809 запросить цену → | 1 SCREW,TAPPING,TRUSS HEAD,M4X8 | |
| 507 | XB6-7300-607 запросить цену → | 4 SCREW,TP,M3X6 | |
| 103-3 | COPYRIGHT C 2002 CANON INC. CANON iR1600/2000/1610F/2010F REV.0 APR. | ||
| 22 | RSP/RSQ | ||
| 11 | 502 SEE FIGURE 260 (J907) | ||
| 104-1 | COPYRIGHT C 2002 CANON INC. CANON iR1600/2000/1610F/2010F REV.0 APR. | ||
| 104 | - NPN RF INTERNAL COMPONENTS | ||
| 1 | FA4-1159-000 запросить цену → | 1 RING, RETAINING | |
| 2 | FB5-8032-020 запросить цену → | 1 GEAR,36T | |
| 3 | FB6-1432-000 запросить цену → | 1 SPRING, LEAF | |
| 4 | FB6-2060-000 запросить цену → | 1 GUIDE, RAIL, FRONT | |
| 5 | FB6-1446-000 запросить цену → | 1 GUIDE, RAIL, REAR | |
| 6 | FH6-1832-000 запросить цену → | 1 MOTOR, DC M101 J980 | |
| 7 | FH6-5001-020 запросить цену → | 1 SOLENOID SL101 J904 | |
| 8 | FH7-5996-000 запросить цену → | 1 CLUTCH, ELECTROMAGNETIC CL101 J905 | |
| 9 | FS5-9709-000 запросить цену → | 2 SCREW,STEPPED,M3 | |
| 10 | FG6-7127-000 запросить цену → | 1 LASER/SCANNER UNIT M102 J907,908,911 | |
| 11 | FB4-2007-000 запросить цену → | 1 RING, RETAINING | |
| 12 | FB5-8028-000 запросить цену → | 1 HOLDER, PAD | |
| 13 | FB5-8047-000 запросить цену → | 1 FLAG, SENSOR | |
| 14 | FG6-8890-000 запросить цену → | 1 CABLE, WASTE TONER SENSOR J113,999 | |
| 15 | FB6-1364-000 запросить цену → | 1 HOLDER, TRANSFER CONTACT | |
| 16 | FB6-1368-000 запросить цену → | 1 PLATE, GROUNDING | |
| 17 | FB6-1372-000 запросить цену → | 1 PLATE, GROUNDING | |
| 18 | FB6-1383-000 запросить цену → | 1 PLATE, FIXING, FRONT | |
| 19 | FB6-1384-000 запросить цену → | 1 PLATE, FIXING, REAR | |
| 20 | FB6-1388-000 запросить цену → | 1 HOLDER, HIGH VOLTAGE CABLE | |
| 21 | FB6-1457-000 запросить цену → | 1 BUSHING | |
| 22 | FB6-1458-000 запросить цену → | 1 ROLLER, REGISTRATION | |
| 23 | FB6-1459-000 запросить цену → | 1 BUSHING | |
| 24 | FF6-1738-000 запросить цену → | 1 GUIDE, REGIST ROLLER | |
| 25 | FF6-1670-000 запросить цену → | 1 DEFLECTOR, PAPER PICK-UP | |
| 26 | FF6-1671-000 запросить цену → | 1 ROLLER, MULTI-PURPOSE PICK-UP | |
| 27 | FS7-2585-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 28 | FS7-2587-000 запросить цену → | 2 SPRING, TENSION | |
| 29 | FS7-2589-000 запросить цену → | 4 SPRING, COMPRESSION | |
| 104 | - 30 FS7-2590-000 1 SPRING, TORSION | ||
| 31 | FB5-8158-000 запросить цену → | 1 BUSHING | |
| 32 | WG8-5362-000 запросить цену → | 3 IC, TLP1241, PHOTO-INTERRUPTER PS101,105,120 | |
| 33 | FG6-8468-000 запросить цену → | 1 CABLE, MULTI PAPER SENSOR J108,910 | |
| 34 | FG6-8495-000 запросить цену → | 1 CABLE, TRANSFER CONTACT | |
| 35 | FG6-8499-000 запросить цену → | 1 CABLE, DEVELOPING CONTACT | |
| 36 | FG6-8500-000 запросить цену → | 1 CABLE, PRIMARY CONTACT | |
| 37 | FG6-8470-000 запросить цену → | 1 CABLE, DOOR SWITCH DORSW1 J107,807 | |
| 38 | FG6-8481-000 запросить цену → | 1 CABLE, PRINTER REAR DORSW2 | |
| 39 | FG6-8483-000 запросить цену → | 1 CABLE, REGIST SENSOR J909,916 | |
| 40 | FB6-2072-000 запросить цену → | 1 HOLDER, DEVELOPING, REAR | |
| 41 | FB6-2074-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 42 | FF6-1766-000 запросить цену → | 1 SUPPORT, DRUM UNIT | |
| 43 | FB6-2068-000 запросить цену → | 1 HOLDER, SENSOR | |
| 44 | FB6-2069-000 запросить цену → | 1 FLAG, SENSOR | |
| 45 | FB6-2070-000 запросить цену → | 1 SPRING, TORSION | |
| 46 | FB6-2138-000 запросить цену → | 1 LABEL, RAIL GUIDE, 1 EXCEPT MRV/SSH | |
| 47 | FB6-2139-000 запросить цену → | 1 LABEL, RAIL GUIDE, 2 EXCEPT MRV/SSH | |
| 48 | FB6-2216-000 запросить цену → | 1 LABEL, "WARNING LASER" RSP/RSQ/RST/RSU | |
| 501 | XB4-7300-809 запросить цену → | AR SCREW,TAPPING,TRUSS HEAD,M3X8 | |
| 502 | XB4-7400-809 запросить цену → | AR SCREW,TAPPING,TRUSS HEAD,M4X8 | |
| 503 | XD1-1108-219 запросить цену → | 1 SHIM | |
| 504 | XD2-1100-502 запросить цену → | 1 RING,E | |
| 505 | XB4-7401-609 запросить цену → | 1 SCREW,TAPPING,TRUSS HEAD,M4X16 | |
| 506 | XB4-7401-205 запросить цену → | 1 SCREW,TAPPING,TRUSS HEAD,M4X12 | |
| 104-3 | COPYRIGHT C 2002 CANON INC. CANON iR1600/2000/1610F/2010F REV.0 APR. |
5. INTERNAL COMPONENTS 4
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 105 | - NPN RF INTERNAL COMPONENTS | ||
| 1 | FB6-1606-000 запросить цену → | 4 PLATE, CONNECTING | |
| 2 | FB6-1906-000 запросить цену → | 4 PLATE, FEEDER CONNECTOR IR2000/2010F | |
| 3 | FB6-1912-000 запросить цену → | 1 PLATE, GROUNDING | |
| 4 | FB6-1913-000 запросить цену → | 1 PLATE, GROUNDING IR2000/2010F | |
| 5 | XA9-0629-000 запросить цену → | 4 SCREW,RS,M4X8 | |
| 6 | FG6-8647-000 запросить цену → | 1 FEEDER DRIVER PCB ASSEMBLY IR2000/2010F | |
| 7 | FG6-8491-000 запросить цену → | 1 CABLE, PAPER FEEDER, 1 IR2000/2010F | |
| 8 | XA9-0385-000 запросить цену → | 2 SCREW,W/WASHER,M3X6 IR2000/2010F | |
| 501 | XB2-7300-607 запросить цену → | 2 SCREW,W/WASHER,M3X6 | |
| 502 | XB4-5401-007 запросить цену → | AR SCREW,P,M4X10 | |
| 503 | XB2-8300-806 запросить цену → | 2 SCREW,W/WASHER,M3X8 IR2000/2010F |
6. MACHINE REAR PLATE
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 106 | - NPN RF INTERNAL COMPONENTS | ||
| 1 | FH2-6948-000 запросить цену → | 1 CABLE, IP-AP J221,403 | |
| 2 | FG6-8884-000 запросить цену → | 1 IMAGE PROCESSOR PCB ASSEMBLY IR1600/2000 | |
| 3 | FG6-9978-000 запросить цену → | 1 DIMM ASSEMBLY IR1600/2000 120V | |
| 4 | FG6-8455-000 запросить цену → | 1 CABLE, IP-POWER IR1600/2000 | |
| 5 | FG6-8891-000 запросить цену → | 1 CABLE, IP-COUNTER J206 | |
| 6 | FG6-8889-000 запросить цену → | 1 CABLE, CONTROL PANEL-IP IR1600/2000 | |
| 7 | HG1-4365-000 запросить цену → | 1 NCU PCB ASSEMBLY IR1610F/2010F | |
| 9 | FH2-7003-000 запросить цену → | 1 CABLE, FFC IR1610F/2010F | |
| 10 | FG6-8465-000 запросить цену → | 1 CABLE, NCU IR1610F/2010F | |
| 11 | FG6-8466-000 запросить цену → | 1 CABLE, ARESTA GROUNDING, 1PORT IR1610F/2010F | |
| 12 | FG6-8467-000 запросить цену → | 1 CABLE, PCI IR1610F/2010F | |
| 13 | FH2-6943-000 запросить цену → | 1 CABLE, FLAT IR1610F/2010F | |
| 501 | XB2-7300-607 запросить цену → | 2 SCREW,W/WASHER,M3X6 | |
| 502 | XB2-8300-806 запросить цену → | AR SCREW,W/WASHER,M3X8 | |
| 504 | XB2-8300-807 запросить цену → | 6 SCREW,W/WASHER,M3X8 IR1610F/2010F |
7. CONTROL PANEL ASSEMBLY(iR1600/2000)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 130 | - FG6-8207-000 1 CONTROL PANEL ASSEMBLY ENGLISH MQS/MQU | ||
| 1 | FB6-2081-000 запросить цену → | 1 PLATE, GROUNDING | |
| 2 | FB6-2082-000 запросить цену → | 1 BRACKET, LCD | |
| 3 | FB6-2084-000 запросить цену → | 1 SUPPORT, KEY | |
| 4 | FB6-2085-000 запросить цену → | 1 COVER, AUTO DENSITY LAMP | |
| 5 | FB6-2086-000 запросить цену → | 1 COVER, PILOT LAMP | |
| 6 | FB6-2087-000 запросить цену → | 1 COVER, ONLINE LAMP | |
| 7 | FB6-2088-000 запросить цену → | 1 KEY TOP, MENU | |
| 8 | FB6-2089-000 запросить цену → | 1 KEY TOP, APPLICATION | |
| 9 | FB6-2090-000 запросить цену → | 1 KEY TOP, COUNTER | |
| 10 | FB6-2092-000 запросить цену → | 1 KEY TOP, ZOOM | |
| 11 | FB6-2094-000 запросить цену → | 1 KEY TOP, ENERGY SAVE | |
| 12 | FB6-2095-000 запросить цену → | 1 KEY TOP, MODE | |
| 13 | FB6-2096-000 запросить цену → | 1 KEY TOP, RESET | |
| 14 | FB6-2097-000 запросить цену → | 1 KEY TOP, NUMBER | |
| 15 | FB6-2098-000 запросить цену → | 1 KEY TOP, STOP | |
| 16 | FB6-2099-000 запросить цену → | 1 KEY TOP, COPY | |
| 17 | FB6-2091-000 запросить цену → | 1 KEY TOP, EXTENSION ILLUSTRATION | |
| 130 | - 17 FB6-2133-000 1 KEY TOP, EXTENSION ENGLISH | ||
| 18 | FB6-2093-000 запросить цену → | 1 KEY TOP, OK ITALIAN/ILLUSTRATION | |
| 19 | FH6-0813-000 запросить цену → | 1 LCD CONTROL PANEL UNIT | |
| 20 | FG6-8886-000 запросить цену → | 1 CONTROL PANEL PCB ASSEMBLY | |
| 501 | XB4-5300-809 запросить цену → | AR SCREW,P,M3X8 | |
| 130-3 | COPYRIGHT C 2002 CANON INC. CANON iR1600/2000/1610F/2010F REV.0 APR. | ||
| 160 | - FG6-8266-000 1 COPYBOARD COVER ASSEMBLY IR1600/2000 | ||
| 1 | FB6-1331-000 запросить цену → | 1 COVER, COPYBOARD, REAR | |
| 2 | FB6-1332-000 запросить цену → | 1 COVER, COPYBOARD, FRONT | |
| 3 | FB6-1278-000 запросить цену → | 2 HINGE, COPYBOARD COVER | |
| 4 | FE5-3634-000 запросить цену → | 2 PLATE, HINGE | |
| 5 | FE5-4380-000 запросить цену → | 2 PLATE, ANGLE ADJUSTMENT | |
| 6 | FL5-0550-040 запросить цену → | 1 SHEET, COPYBOARD | |
| 501 | XB4-7401-009 запросить цену → | AR SCREW,TAPPING,TRUSS HEAD,M4X10 |
8. ADF ASSEMBLY (iR1610F/2010F) (1/2)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 161 | - NPN RF ADF ASSEMBLY IR1610F/2010F | ||
| 1 | FB6-2799-000 запросить цену → | 1 LABEL, "JAM/CLEANING" A SIZE | |
| 2 | FG3-2175-000 запросить цену → | 1 ADF DRIVER PCB ASSEMBLY | |
| 3 | FH6-5022-000 запросить цену → | 1 SOLENOID SL1 J13 | |
| 4 | VS1-5057-002 запросить цену → | 1 CONNECTOR, SNAP TIGHT | |
| 5 | FG3-2177-000 запросить цену → | 1 CABLE, PAPER FEED DRIVE | |
| 6 | FA5-5499-000 запросить цену → | 1 SCREW, ADJUSTING | |
| 7 | FB6-2627-000 запросить цену → | 1 PANEL, FRONT | |
| 8 | FB6-2673-000 запросить цену → | 1 SHAFT, OPEN/CLOSE | |
| 9 | FB6-2632-000 запросить цену → | 1 PANEL, UNDER | |
| 10 | FB6-2633-000 запросить цену → | 1 COVER, PAPER FEED ROLLER | |
| 11 | FB6-2677-000 запросить цену → | 1 PLATE, ADJUST | |
| 12 | FB6-2628-000 запросить цену → | 1 PANEL, REAR | |
| 13 | FF6-1967-000 запросить цену → | 1 PANEL, COPYBOARD | |
| 14 | WG8-5362-000 запросить цену → | 1 IC, TLP1241, PHOTO-INTERRUPTER PI6 J26 | |
| 15 | FS5-9740-000 запросить цену → | 4 SCREW,STEPPED,M4 | |
| 16 | FG3-2181-000 запросить цену → | 1 CABLE, INTERFACE | |
| 17 | FB6-2635-000 запросить цену → | 1 LEFT HINGE UNIT | |
| 18 | XA9-0519-000 запросить цену → | 1 BOLT, M5X20 | |
| 19 | XA9-1249-000 запросить цену → | 4 SCREW,MACH.,TRUSS HEAD,M4X6 | |
| 20 | FB6-2640-000 запросить цену → | 1 SPRING, LEAF | |
| 21 | FB5-9399-000 запросить цену → | 2 ROLLER, PAPER FEED, | |
| 22 | FB5-9400-000 запросить цену → | 4 ROLLER, PAPER FEED, | |
| 23 | FB5-9401-000 запросить цену → | 2 SPRING, LEAF | |
| 24 | FB5-9402-000 запросить цену → | 2 SPRING, LEAF | |
| 25 | FB6-2634-000 запросить цену → | 1 GUIDE, STAMP | |
| 26 | FG3-2180-000 запросить цену → | 1 CABLE, STAMP SOLENOID | |
| 27 | FS5-6937-000 запросить цену → | 1 ROLLER, DELIVERY | |
| 161-3 | COPYRIGHT C 2002 CANON INC. CANON iR1600/2000/1610F/2010F REV.0 APR. | ||
| 161 | - 28 FF6-1273-000 1 GUIDE, PAPER FEED ROLLER | ||
| 29 | FB5-9380-000 запросить цену → | 1 SHEET, PAPER FEED, | |
| 30 | FB5-9381-000 запросить цену → | 2 SHEET, PAPER FEED, | |
| 31 | FB5-9410-000 запросить цену → | 1 STAMPER | |
| 32 | FB6-4347-000 запросить цену → | 1 LABEL, BLACK LINE A/INCH SIZE | |
| 501 | XB1-2400-607 запросить цену → | 6 SCREW,MACH.,TRUSS HEAD,M4X6 | |
| 502 | XB7-2100-409 запросить цену → | 1 NUT,HEX,M4 | |
| 503 | XB4-7300-809 запросить цену → | 1 SCREW,TAPPING,TRUSS HEAD,M3X8 | |
| 504 | XB4-5401-006 запросить цену → | 14 SCREW,P,M4X10 | |
| 505 | XB4-5401-009 запросить цену → | 8 SCREW,P,M4X10 | |
| 506 | XB4-5400-809 запросить цену → | 6 SCREW,P,M4X8 | |
| 507 | XB4-5300-806 запросить цену → | 3 SCREW,P,M3X8 | |
| 508 | XB1-2300-407 запросить цену → | 1 SCREW,MACH.,TRUSS HEAD,M3X4 | |
| 509 | XD2-1100-502 запросить цену → | 2 RING,E | |
| 510 | XB7-2100-509 запросить цену → | 1 NUT,HEX,M5 | |
| 511 | XB4-7301-206 запросить цену → | 1 SCREW,TAPPING,TRUSS HEAD,M3X12 | |
| 512 | XB4-5401-609 запросить цену → | 2 SCREW,P,M4X16 |
9. DOCUMENT TRAY ASSEMBLY (iR1610F/2010F)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 162 | - FG6-8785-000 1 DOCUMENT TRAY ASSEMBLY IR1610F/2010F | ||
| 1 | FB5-9418-000 запросить цену → | 1 GUIDE, DOCUMENT SIDE, FRONT | |
| 2 | FB5-9420-000 запросить цену → | 1 RACK, DOCUMENT SIDE GUIDE | |
| 3 | FB5-9423-020 запросить цену → | 1 FLAG, CYCLE END | |
| 4 | FB5-9424-020 запросить цену → | 2 FLAG, DOCUMENT LENGTH SENSOR | |
| 5 | FB5-9427-000 запросить цену → | 3 SPRING, TORSION | |
| 6 | FB5-9428-000 запросить цену → | 1 HOLDER, DOCUMENT TRAY | |
| 7 | FB6-2671-000 запросить цену → | 1 RACK, DOCUMENT SIDE GUIDE | |
| 8 | FS4-0590-000 запросить цену → | 1 GEAR, 62T | |
| 9 | FG3-2179-000 запросить цену → | 1 CABLE, DOCUMENT TRAY J3,6,21-25,101,102 | |
| 10 | FF6-1956-000 запросить цену → | 1 TRAY, DOCUMENT, UPPER | |
| 11 | FF6-1966-000 запросить цену → | 1 GUIDE, DOCUMENT SIDE, REAR | |
| 12 | FF6-1965-000 запросить цену → | 1 GUIDE, DOCUMENT TRAY, LOWER | |
| 13 | WG8-5362-000 запросить цену → | 5 IC, TLP1241, PHOTO-INTERRUPTER PI1-PI5 | |
| 14 | FG3-2176-000 запросить цену → | 1 CONNECTING PCB UNIT J101,102 | |
| 15 | FB6-2669-000 запросить цену → | 1 HOLDER, VOLUME | |
| 16 | FB6-2670-000 запросить цену → | 1 SPRING, LEAF | |
| 17 | FB6-2624-000 запросить цену → | 1 LABEL, DOCUMENT SIZE SEE NOTE | |
| 18 | FB5-9507-000 запросить цену → | 1 LABEL, DOCUMENT SET SEE NOTE | |
| 501 | XB4-7300-809 запросить цену → | 10 SCREW,TAPPING,TRUSS HEAD,M3X8 | |
| 502 | XB4-7300-809 запросить цену → | 1 SCREW,TAPPING,TRUSS HEAD,M3X8 SEE NOTE |
10. OPEN/CLOSE PANEL ASSEMBLY (iR1610F/2010F)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 163 | - FG6-8783-000 1 OPEN/CLOSE PANEL ASSEMBLY IR1610F/2010F | ||
| 1 | FB5-9434-000 запросить цену → | 2 SPRING, LEAF | |
| 2 | FB5-9435-000 запросить цену → | 2 ROLLER, REGISTRATION, | |
| 3 | FB5-9436-000 запросить цену → | 1 ROLLER, REGISTRATION, | |
| 4 | FB5-9438-000 запросить цену → | 2 SPRING, LEAF | |
| 5 | FB5-9439-000 запросить цену → | 1 LEVER, OPEN/CLOSE | |
| 6 | FB5-9440-000 запросить цену → | 1 SHAFT, LATCH | |
| 7 | FB5-9441-000 запросить цену → | 1 LEVER, LATCH | |
| 8 | FB5-9443-000 запросить цену → | 1 FLAG, DOCUMENT SENSOR | |
| 9 | FB5-9449-000 запросить цену → | 1 COVER, REGISTRATION ADJUSTMENT | |
| 10 | FC3-0661-000 запросить цену → | 1 CLIP | |
| 11 | FC3-0662-000 запросить цену → | 2 CLIP | |
| 12 | FB5-9442-000 запросить цену → | 2 SHUTTER | |
| 13 | FF6-2173-000 запросить цену → | 1 PANEL, OPEN/CLOSE | |
| 14 | FF6-1964-000 запросить цену → | 1 GUIDE, OPEN/CLOSE | |
| 15 | FS7-2663-000 запросить цену → | 1 SPRING, TENSION | |
| 16 | FB6-2666-000 запросить цену → | 1 COUPLING, SEPARATION DRIVE | |
| 17 | FB6-2667-000 запросить цену → | 1 SUPPORT, SEPARATION ROLLER | |
| 18 | FG6-8784-000 запросить цену → | 1 ROLLER, PAPER SEPARATION | |
| 19 | FS2-1538-000 запросить цену → | 1 BUSHING | |
| 20 | FU3-0027-000 запросить цену → | 1 GEAR, 18T | |
| 21 | RS1-1053-000 запросить цену → | 1 BUSHING | |
| 501 | XB4-5300-806 запросить цену → | 10 SCREW,P,M3X8 |
11. ADF PAPER FEEDER ASSEMBLY(iR1610F/2010F) (1/2)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 164 | - FG6-8779-000 1 PAPER FEEDER ASSEMBLY IR1610F/2010F | ||
| 1 | FB6-2642-000 запросить цену → | 1 SPRING, CLUTCH | |
| 2 | FF6-1960-000 запросить цену → | 1 PLATE, TENSIONER | |
| 3 | FS2-9394-000 запросить цену → | 1 SCREW,STEPPED,M3X1.4 | |
| 4 | XF2-1608-840 запросить цену → | 1 BELT, TIMING | |
| 5 | XF2-1610-640 запросить цену → | 1 BELT, TIMING | |
| 6 | FS5-3983-000 запросить цену → | 1 PULLEY, 27T/32T | |
| 7 | FB5-9462-000 запросить цену → | 1 FLANGE, BELT | |
| 8 | FB6-2643-000 запросить цену → | 1 ROLLER, REGISTRATION | |
| 9 | FB5-9465-000 запросить цену → | 2 PULLEY, TENSIONER | |
| 10 | FS5-3982-000 запросить цену → | 1 PULLEY, 27T | |
| 11 | FB5-9467-000 запросить цену → | 1 ROLLER, PAPER FEEDER, | |
| 12 | FB6-2644-000 запросить цену → | 1 ROLLER, PAPER FEEDER, | |
| 13 | FB6-2645-000 запросить цену → | 1 ROLLER, PAPER DELIVERY | |
| 14 | FB5-9470-000 запросить цену → | 1 KNOB, JAM CLEARING | |
| 15 | FS5-6938-000 запросить цену → | 1 BUSHING | |
| 16 | FF6-1293-000 запросить цену → | 1 FLAG, REGISTRATION SENSOR | |
| 17 | FB5-9473-000 запросить цену → | 1 FLAG, READ SENSOR | |
| 18 | FS7-2773-000 запросить цену → | 1 SPRING, TENSION | |
| 19 | FB5-9486-000 запросить цену → | 1 SPRING, TORSION | |
| 20 | FB5-9477-000 запросить цену → | 2 SPRING, TORSION | |
| 21 | FB5-9480-000 запросить цену → | 1 ROLLER, PLATEN | |
| 22 | FB6-2646-000 запросить цену → | 2 SPACER, GAP | |
| 23 | FB5-9483-000 запросить цену → | 1 GUIDE, PLATEN ROLLER, RIGHT | |
| 24 | FS7-2774-000 запросить цену → | 1 SPRING, TENSION | |
| 25 | FC3-0661-000 запросить цену → | 5 CLIP | |
| 26 | FC3-0662-000 запросить цену → | 7 CLIP | |
| 27 | FG3-2178-000 запросить цену → | 1 CABLE, PATH SENSOR J27,28,30 | |
| 28 | FU3-0250-000 запросить цену → | 1 GEAR, 19T | |
| 29 | FF6-1285-000 запросить цену → | 1 PLATE, TENSIONER | |
| 164-3 | COPYRIGHT C 2002 CANON INC. CANON iR1600/2000/1610F/2010F REV.0 APR. | ||
| 164 | - 30 FF6-1286-000 1 ARM, SWING BUSHING, FRONT | ||
| 31 | FF6-1287-000 запросить цену → | 1 ARM, SWING BUSHING, REAR | |
| 32 | FB5-9482-000 запросить цену → | 1 GUIDE, PLATEN ROLLER, LEFT | |
| 33 | FS1-1189-000 запросить цену → | 4 BUSHING | |
| 34 | FS5-3927-000 запросить цену → | 1 PULLEY, 27T | |
| 35 | FS5-3984-000 запросить цену → | 1 PULLEY, 24T | |
| 36 | FS5-3929-000 запросить цену → | 1 PULLEY, 18T | |
| 37 | FS5-3930-000 запросить цену → | 1 PULLEY, 23T | |
| 38 | FU3-0251-000 запросить цену → | 1 GEAR, 32T | |
| 39 | FB6-2698-000 запросить цену → | 1 GUIDE, PLATEN | |
| 40 | FS6-1020-000 запросить цену → | 1 BUSHING | |
| 41 | FS6-1022-000 запросить цену → | 2 BUSHING | |
| 42 | FB5-9485-000 запросить цену → | 1 SPRING, TORSION | |
| 43 | FS7-2780-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 44 | FU3-0029-000 запросить цену → | 1 GEAR, 30T | |
| 45 | FU3-0030-000 запросить цену → | 1 GEAR, 54T/39T | |
| 46 | FF6-1292-000 запросить цену → | 1 HOLDER, SEPARATION PAD, | |
| 47 | WG8-5362-000 запросить цену → | 3 IC, TLP1241, PHOTO-INTERRUPTER PI7-9 | |
| 48 | XF2-1604-340 запросить цену → | 1 BELT, TIMING | |
| 49 | XG9-0403-000 запросить цену → | 2 BEARING, BALL | |
| 50 | FF6-1963-000 запросить цену → | 1 HOLDER, SEPARATION PAD,1 | |
| 51 | FF6-1962-000 запросить цену → | 1 GUIDE, PAPER SEPARATION | |
| 52 | FC3-0661-000 запросить цену → | 3 CLIP SEE NOTE | |
| 53 | FH6-1952-000 запросить цену → | 1 MOTOR, STEPPING SEE NOTE | |
| 54 | FS6-1022-000 запросить цену → | 3 BUSHING SEE NOTE | |
| 55 | FS7-2664-000 запросить цену → | 1 SPRING, TENSION SEE NOTE | |
| 56 | FU3-0254-000 запросить цену → | 1 GEAR, 24T/PULLEY, 44T SEE NOTE | |
| 57 | XF2-1609-460 запросить цену → | 1 BELT, TIMING SEE NOTE | |
| 58 | FC3-0662-000 запросить цену → | 2 CLIP SEE NOTE | |
| 164 | - 59 FU3-0252-000 1 GEAR, 18T SEE NOTE | ||
| 60 | FU3-0253-000 запросить цену → | 2 GEAR, 24T SEE NOTE | |
| 61 | FG6-8782-000 запросить цену → | 1 CLUTCH, ELECTROMAGNETIC SEE NOTE | |
| 501 | XB1-2300-407 запросить цену → | 4 SCREW,MACH.,TRUSS HEAD,M3X4 | |
| 502 | XD1-4100-302 запросить цену → | 2 WASHER,TOOTHED LOCK | |
| 503 | XB4-7300-809 запросить цену → | 4 SCREW,TAPPING,TRUSS HEAD,M3X8 | |
| 504 | XB4-5400-809 запросить цену → | 4 SCREW,P,M4X8 | |
| 505 | XD2-1100-322 запросить цену → | 2 RING,E | |
| 506 | XD2-1100-502 запросить цену → | 1 RING,E | |
| 507 | XD3-2200-102 запросить цену → | 1 PIN,DOWEL | |
| 508 | XB1-2300-407 запросить цену → | 1 SCREW,MACH.,TRUSS HEAD,M3X4 SEE NOTE | |
| 509 | XB1-2400-607 запросить цену → | 6 SCREW,MACH.,TRUSS HEAD,M4X6 SEE NOTE | |
| 510 | XD3-2200-102 запросить цену → | 1 PIN,DOWEL SEE NOTE | |
| 164-5 | COPYRIGHT C 2002 CANON INC. CANON iR1600/2000/1610F/2010F REV.0 APR. | ||
| 501 | AB/INCH SIZE | ||
| 502 | AB/INCH SIZE | ||
| 210-1 | COPYRIGHT C 2002 CANON INC. CANON iR1600/2000/1610F/2010F REV.0 APR. | ||
| 210 | - NPN RF READER ASSEMBLY | ||
| 1 | FB6-1305-000 запросить цену → | 2 PLATE, GLASS | |
| 2 | FB6-1324-000 запросить цену → | 2 SPRING, COMPRESSION | |
| 3 | FB6-1325-000 запросить цену → | 1 HOLDER, BELT | |
| 4 | FB6-1329-000 запросить цену → | 2 GUIDE, CS | |
| 5 | FB6-1340-000 запросить цену → | 1 SUPPORT, GLASS, RIGHT | |
| 6 | FF6-1742-000 запросить цену → | 1 GLASS, READER | |
| 7 | FF6-1727-000 запросить цену → | 1 GLASS, COPYBOARD A SIZE | |
| 8 | FF6-1759-000 запросить цену → | 1 CABLE, FLAT J401,930 | |
| 9 | FH7-7569-000 запросить цену → | 2 DOCUMENT SIZE SENSOR UNIT IR2000/2010F A SIZE | |
| 10 | WG8-5362-000 запросить цену → | 1 IC, TLP1241, PHOTO-INTERRUPTER PS113 J972 | |
| 11 | XF9-0728-000 запросить цену → | 1 BELT, TIMING | |
| 12 | FB6-1357-000 запросить цену → | 2 PULLEY, IDLER | |
| 13 | FB6-1358-000 запросить цену → | 2 FLANGE | |
| 14 | FB6-1320-000 запросить цену → | 1 SPRING, TENSION | |
| 15 | FB6-1321-000 запросить цену → | 1 PULLEY, TENSION | |
| 16 | FB6-1313-000 запросить цену → | 1 PULLEY, 24T/41T | |
| 17 | FB6-1316-000 запросить цену → | 1 SPRING, TENSION | |
| 18 | FB6-1339-000 запросить цену → | 1 FLANGE | |
| 210 | - 19 FH6-1948-000 1 MOTOR, STEPPING, DC M103 J313 | ||
| 20 | XF9-0355-000 запросить цену → | 1 BELT, TIMING | |
| 21 | FG6-8259-000 запросить цену → | 1 CARRIAGE UNIT | |
| 22 | FG6-8261-000 запросить цену → | 1 ANALOG PROCESSOR PCB ASSEMBLY IR1600/2000 | |
| 23 | FG6-8359-000 запросить цену → | 1 CS UNIT | |
| 24 | FG6-8360-000 запросить цену → | 1 MOUNT, JUMP | |
| 25 | FG6-8458-000 запросить цену → | 1 CABLE, HOME POSITION SENSOR J404,972 | |
| 26 | FG6-8462-000 запросить цену → | 1 CABLE, DOCUMENT SIZE, FRONT IR2000/2010F | |
| 27 | FG6-8463-000 запросить цену → | 1 CABLE, DOCUMENT SIZE, REAR IR2000/2010F | |
| 28 | FB6-2077-000 запросить цену → | 1 SCREW,STEPPED,M4 | |
| 501 | XB1-2300-407 запросить цену → | AR SCREW,MACH.,TRUSS HEAD,M3X4 | |
| 502 | XD2-1100-502 запросить цену → | 4 RING,E | |
| 503 | XB6-7300-607 запросить цену → | 1 SCREW,TP,M3X6 | |
| 504 | XB6-7300-407 запросить цену → | 2 SCREW,TP,M3X4 | |
| 210-3 | COPYRIGHT C 2002 CANON INC. CANON iR1600/2000/1610F/2010F REV.0 APR. |
12. PRINTER DRIVE ASSEMBLY
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 260 | - NPN RF PRINTER DRIVE ASSEMBLY | ||
| 1 | FS7-0970-000 запросить цену → | 1 GEAR, 32T/62T | |
| 2 | FS7-0977-000 запросить цену → | 1 GEAR, 26T/36T | |
| 3 | FU3-0122-000 запросить цену → | 1 GEAR, 18T/44T | |
| 4 | FU3-0123-000 запросить цену → | 1 GEAR, 17T/58T | |
| 5 | FU3-0124-000 запросить цену → | 1 GEAR, 14T/35T | |
| 6 | FU3-0125-000 запросить цену → | 1 GEAR, 33T | |
| 7 | FU3-0126-000 запросить цену → | 1 GEAR, 17T/31T | |
| 8 | FU3-0127-000 запросить цену → | 1 GEAR, 29T/44T | |
| 9 | FU3-0128-000 запросить цену → | 1 GEAR, 17T/22T | |
| 10 | FU3-0129-000 запросить цену → | 1 GEAR, 27T/46T | |
| 11 | FU3-0130-000 запросить цену → | 1 GEAR, 15T/36T | |
| 12 | FB6-1433-000 запросить цену → | N 1 FRAME, DRIVE | |
| 501 | XB4-7401-205 запросить цену → | 1 SCREW,TAPPING,TRUSS HEAD,M4X12 |
13. CASSETTE
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 300 | - NPN RF CASSETTE | ||
| 1 | FF6-1750-000 запросить цену → | 1 PANEL, FRONT | |
| 2 | FF6-1751-000 запросить цену → | 1 LEVER, PAPER SENSOR | |
| 3 | FB6-2000-000 запросить цену → | 2 SPRING, COMPRESSION | |
| 4 | FS7-0207-000 запросить цену → | 1 GEAR, 20T | |
| 5 | XA9-0605-000 запросить цену → | 3 SCREW,P,M4X8 | |
| 6 | FB4-5814-000 запросить цену → | 1 PLATE, SIZE, REAR | |
| 7 | FB6-1640-000 запросить цену → | 1 LEVER, PAPER SIZE | |
| 8 | FB6-1644-000 запросить цену → | 1 LOCK, PAPER LIFTING PLATE | |
| 9 | FS6-2917-000 запросить цену → | 1 SPRING, TENSION | |
| 10 | FG6-8448-000 запросить цену → | 1 GUIDE, SIDE PAPER END, FRONT | |
| 11 | FG6-8449-000 запросить цену → | 1 GUIDE, SIDE PAPER END, REAR | |
| 12 | FB6-1654-000 запросить цену → | 1 PLATE, CASSETTE PAPER SIZE IR1600/1610F | |
| 13 | FB6-1657-000 запросить цену → | 1 LABEL, "PAPER SIZE SETTING" | |
| 14 | FB6-1658-000 запросить цену → | 1 LABEL, "PAPER SUPPLY" | |
| 15 | FB6-1656-000 запросить цену → | 1 LABEL, CASSETTE SIZE IR1600/1610F | |
| 16 | FB6-1659-000 запросить цену → | 1 LABEL, "WARNING" IR1600 | |
| 300 | - 16 FB6-2207-000 2 LABEL, "WARNING" IR2000 RST/RSU | ||
| 17 | FB6-1648-000 запросить цену → | 1 LEVER, PAPER SENSOR | |
| 300-3 | COPYRIGHT C 2002 CANON INC. CANON iR1600/2000/1610F/2010F REV.0 APR. |
14. CASSETTE FEEDER ASSEMBLY
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 310 | - NPN RF CASSETTE FEEDER ASSEMBLY | ||
| 1 | FB6-1605-000 запросить цену → | 1 PLATE, GROUNDING | |
| 2 | FB6-1625-000 запросить цену → | 1 ARM, PAPER SENSOR | |
| 3 | XA9-0385-000 запросить цену → | 4 SCREW,W/WASHER,M3X6 | |
| 4 | XH9-0127-000 запросить цену → | 4 FOOT, RUBBER | |
| 5 | FB4-5512-030 запросить цену → | 1 BLOCK, POSITIONING | |
| 6 | FB4-5532-000 запросить цену → | 1 CASSETTE DAMPER UNIT | |
| 7 | FB6-1608-000 запросить цену → | 1 HOLDER, DAMPER | |
| 8 | FB6-1917-000 запросить цену → | 1 PLATE, GROUNDING | |
| 10 | FG6-8440-000 запросить цену → | 1 SIZE SENSOR UNIT | |
| 11 | FG6-8482-000 запросить цену → | 1 CABLE, CASSETTE J800,902,906,921,922 | |
| 501 | XB4-5401-007 запросить цену → | AR SCREW,P,M4X10 |
Каталог очень большой (916 позиций). Показаны первые 14 узлов со схемами; полный список доступен по запросу.
