Содержание
- 1. Contents
- 2. FIGURE A
- 3. NPN RF EXTERNAL COVERS, PANELS, ETC.
- 4. NPN RF INTERNAL COMPONENTS 1
- 5. NPN RF INTERNAL COMPONENTS 2

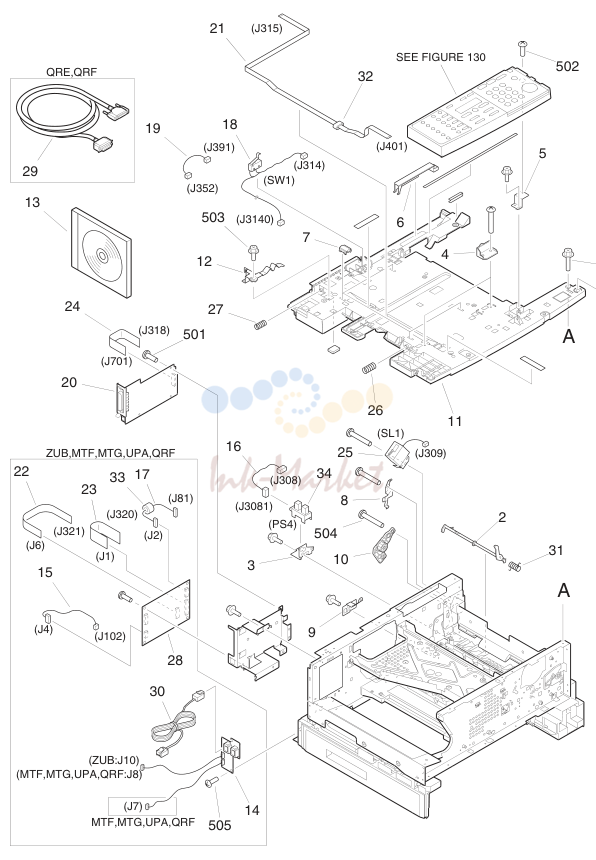

- 6. NPN RF INTERNAL COMPONENTS 3

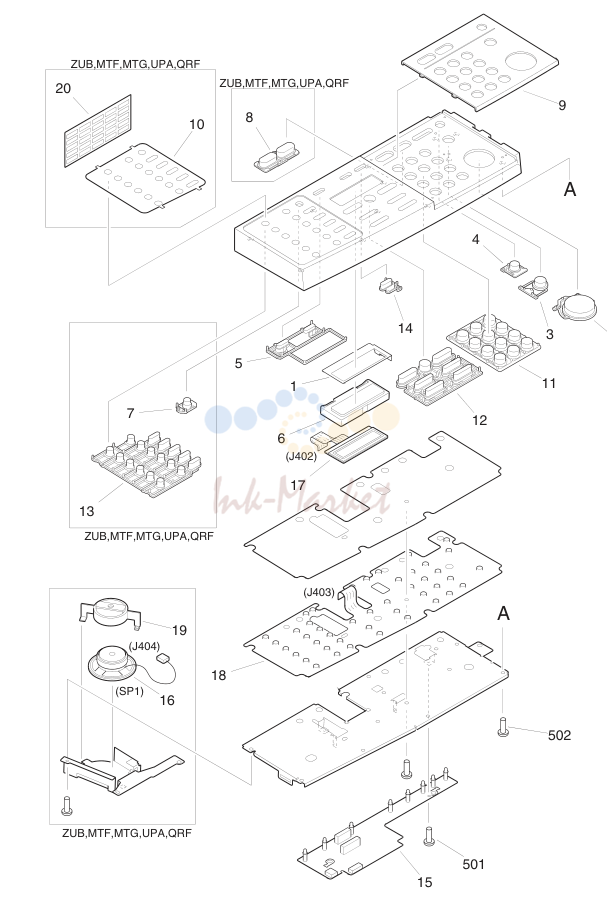

- 7. FG6-9514-000 1 CONTROL PANEL ASSEMBLY ZTW,ZTZ

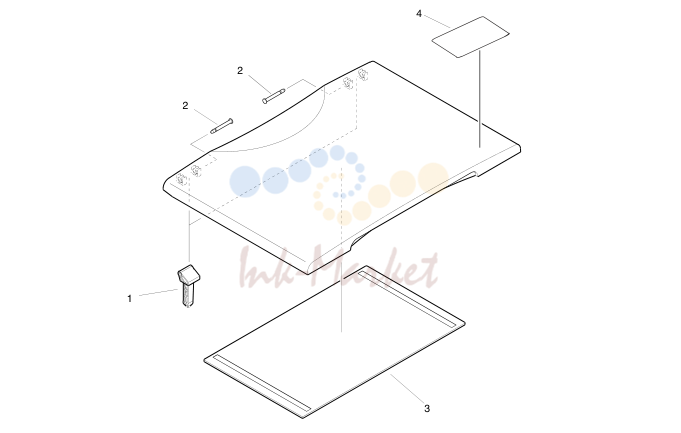

- 8. FG6-7944-000 1 COPYBOARD COVER ASSEMBLY UVC,UVD,UVE,ZTW,UMA

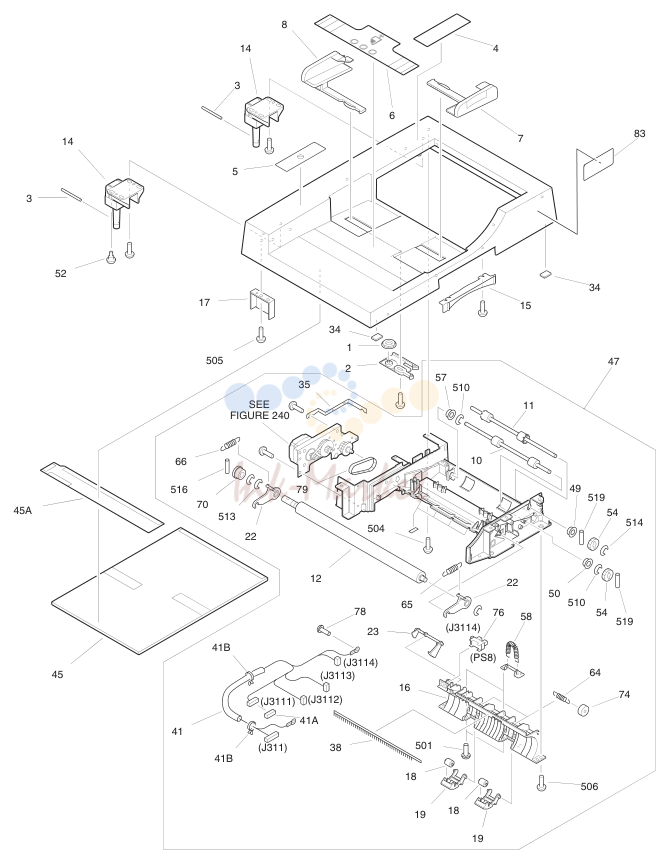

- 9. NPN RF ADF ASSEMBLY UVH,UVJ,ZTZ,ZUB

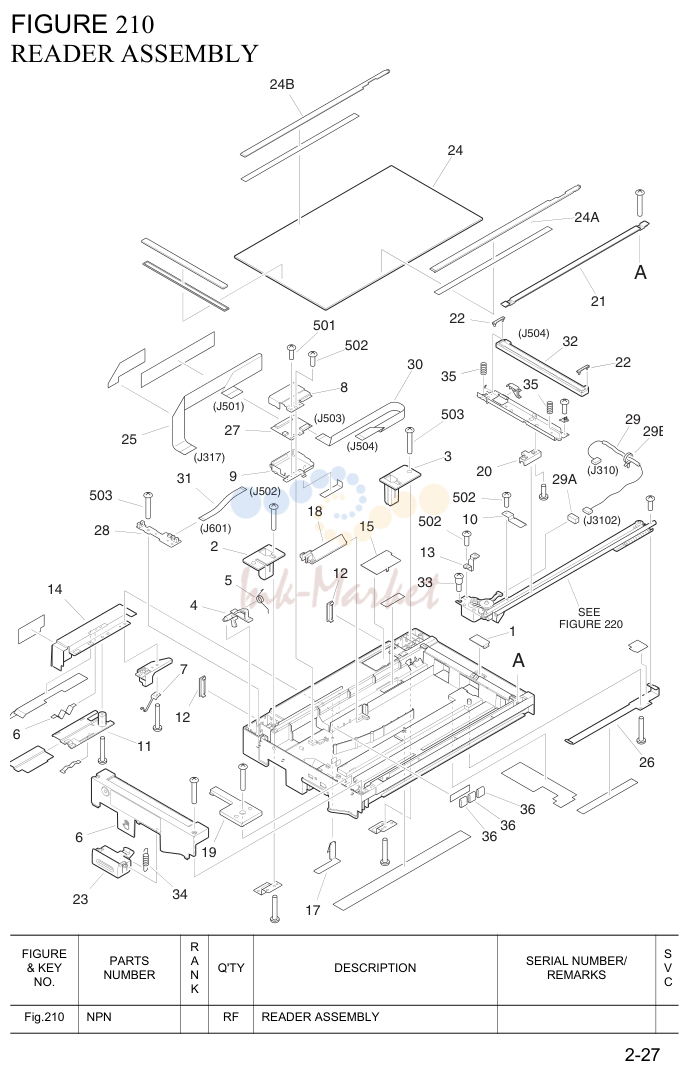

- 10. NPN RF READER ASSEMBLY

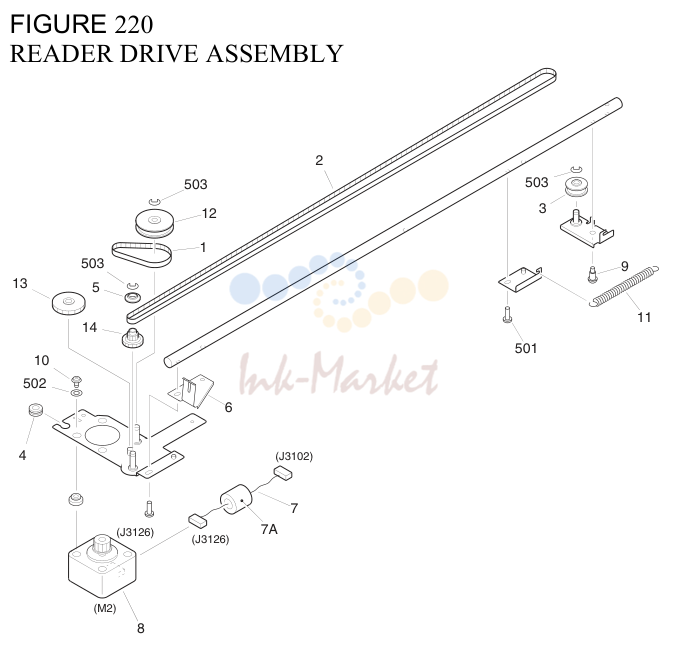

- 11. FG6-7933-000 1 READER DRIVE ASSEMBLY

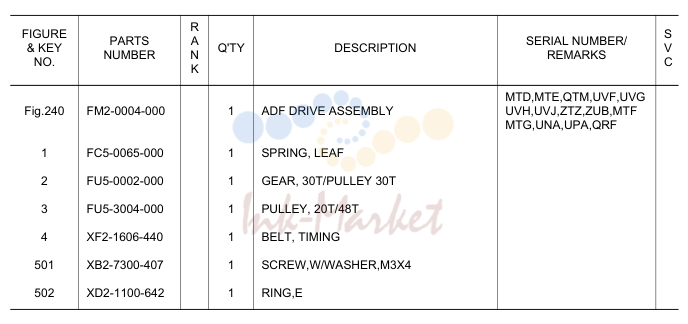

- 12. FM2-0004-000 1 ADF DRIVE ASSEMBLY UVH,UVJ,ZTZ,ZUB,MTF

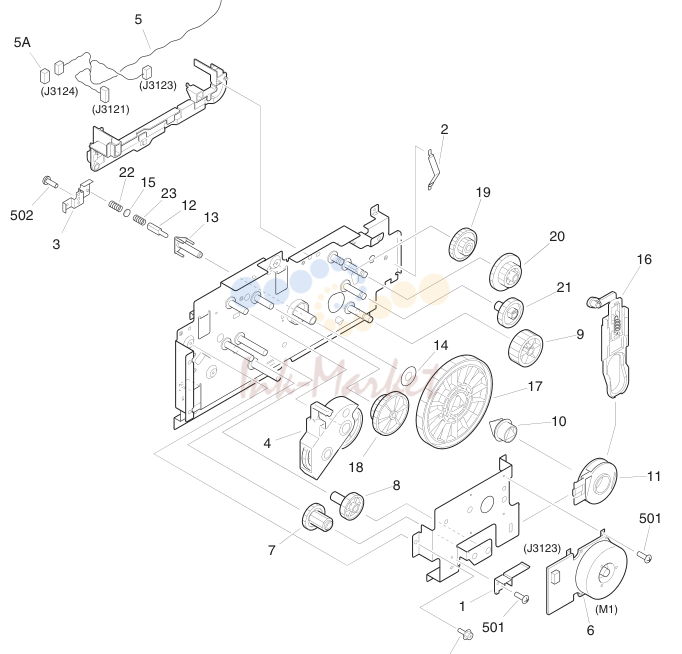

- 13. FG6-7923-000 1 MAIN DRIVE ASSEMBLY

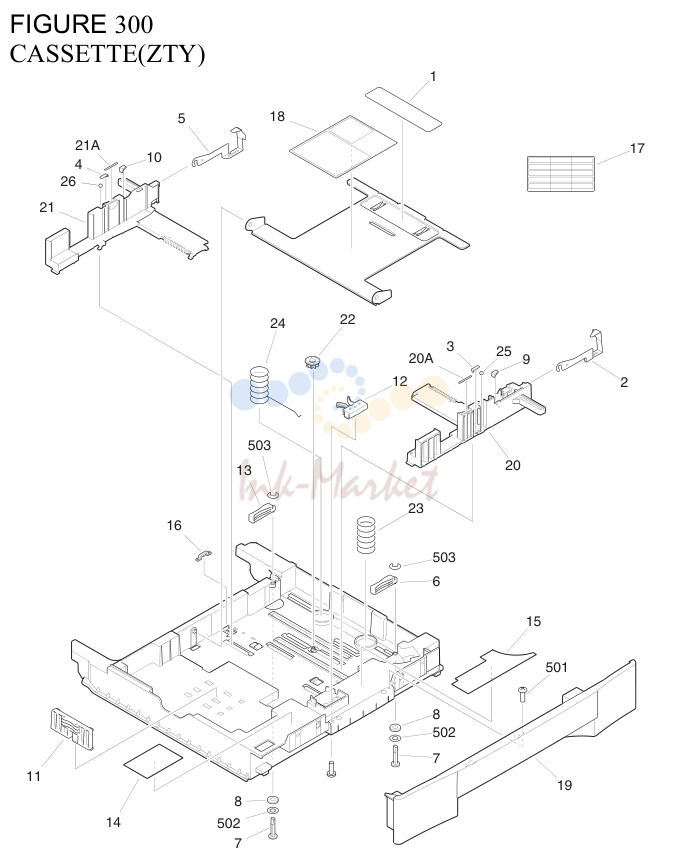

- 14. NPN 1 CASSETTE ZTY

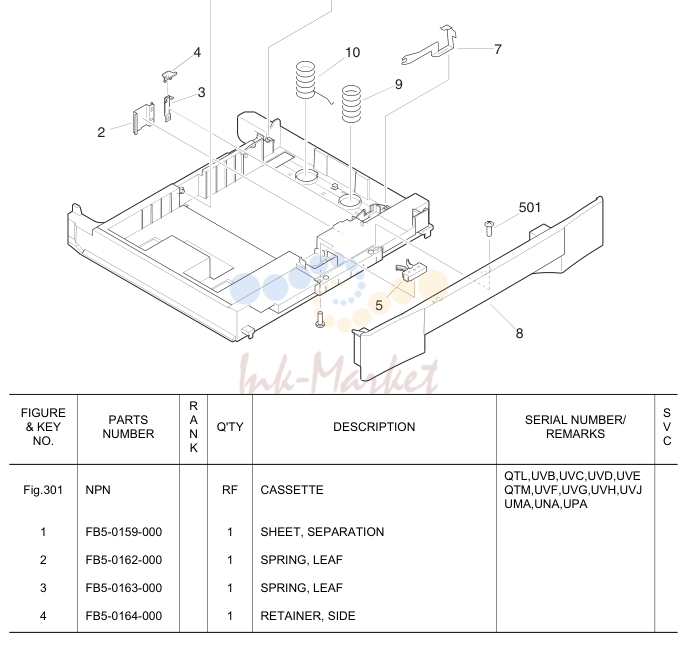

- 15. NPN RF CASSETTE QTM,UVF,UVG,UVH,UVJ
- 16. NPN RF CASSETTE ZTZ,ZUB,MTF,MTG,QRE
- 17. FG6-7926-000 1 REGISTRATION ASSEMBLY
- 18. NPN RF PAPER FEEDER ASSEMBLY
- 19. FG6-7925-000 1 SCANNER ASSEMBLY
- 20. FG6-7947-000 1 FIXING ASSEMBLY ZTY,ZTW,ZTZ,ZUB
- 21. NPN RF PCB ASSEMBLY
1. Contents
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 100 | EXTERNAL COVERS, PANELS, ETC. ....................................2-3 | ||
| 101 | INTERNAL COMPONENTS 1 .................................................2-6 | ||
| 102 | INTERNAL COMPONENTS 2 .................................................2-9 | ||
| 103 | INTERNAL COMPONENTS 3 ...............................................2-13 | ||
| 130 | CONTROL PANEL ASSEMBLY ...........................................2-16 | ||
| 160 | COPYBOARD COVER ASSEMBLY(ZTY,MTC,PVZ, | ||
| 161 | ADF ASSEMBLY(MTD,MTE,QTM,UVF,UVG,UVH, | ||
| 210 | READER ASSEMBLY ...........................................................2-27 | ||
| 220 | READER DRIVE ASSEMBLY ...............................................2-30 | ||
| 240 | ADF DRIVE ASSEMBLY(MTD,MTE,QTM,UVF,UVG, | ||
| 250 | MAIN DRIVE ASSEMBLY ...................................................2-33 | ||
| 300 | CASSETTE(ZTY) ..................................................................2-35 | ||
| 301 | CASSETTE(QTL,UVB,UVC,UVD,UVE,QTM,UVF,UVG | ||
| 302 | CASSETTE(MTC,PVZ,MTD,MTE,ZTW,ZTZ,ZUB,MTF | ||
| 320 | REGISTRATION ASSEMBLY ...............................................2-41 | ||
| 330 | PAPER FEEDER ASSEMBLY ...............................................2-43 | ||
| 460 | LASER SCANNER ASSEMBLY ............................................2-46 | ||
| 640 | DEVELOPING ASSEMBLY ..................................................2-47 | ||
| 810 | FIXING ASSEMBLY .............................................................2-51 | ||
| 930 | PCB ASSEMBLY ..................................................................2-54 | ||
| 950 | IMAGE PROCESSOR PCB ASSEMBLY ................................2-56 | ||
| 100 | EXTERNAL COVERS, PANELS, ETC...............................................................2-3 | ||
| 101 | INTERNAL COMPONENTS 1............................................................................2-6 | ||
| 102 | INTERNAL COMPONENTS 2............................................................................2-9 | ||
| 103 | INTERNAL COMPONENTS 3..........................................................................2-13 | ||
| 130 | CONTROL PANEL ASSEMBLY.......................................................................2-16 | ||
| 160 | COPYBOARD COVER ASSEMBLY(ZTY,MTC,PVZ, | ||
| 161 | ADF ASSEMBLY(MTD,MTE,QTM,UVF,UVG,UVH, | ||
| 210 | READER ASSEMBLY.......................................................................................2-27 | ||
| 220 | READER DRIVE ASSEMBLY...........................................................................2-30 | ||
| 240 | ADF DRIVE ASSEMBLY(MTD,MTE,QTM,UVF,UVG, | ||
| 250 | MAIN DRIVE ASSEMBLY.................................................................................2-33 | ||
| 300 | CASSETTE(ZTY)..............................................................................................2-35 | ||
| 301 | CASSETTE(QTL,UVB,UVC,UVD,UVE,QTM,UVF,UVG UVH,UVJ,UMA,UNA,UPA) | ||
| 302 | CASSETTE(MTC,PVZ,MTD,MTE,ZTW,ZTZ,ZUB,MTF MTG,QRE,QRF).....2-39 | ||
| 320 | REGISTRATION ASSEMBLY...........................................................................2-41 | ||
| 330 | PAPER FEEDER ASSEMBLY..........................................................................2-43 | ||
| 460 | LASER SCANNER ASSEMBLY.......................................................................2-46 | ||
| 640 | DEVELOPING ASSEMBLY..............................................................................2-47 | ||
| 810 | FIXING ASSEMBLY..........................................................................................2-51 | ||
| 930 | PCB ASSEMBLY..............................................................................................2-54 | ||
| 950 | IMAGE PROCESSOR PCB ASSEMBLY..........................................................2-56 |

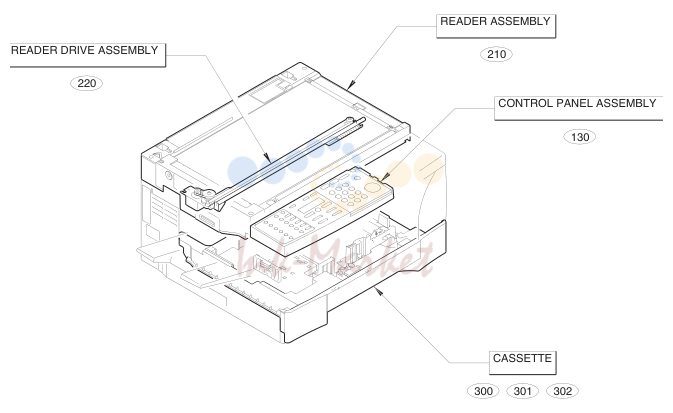

2. FIGURE A
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 12 | ZTW,ZTZ,ZUB 24A | ||
| 16 | ZTW | ||
| 20 | QTM,UVF,UVG,UVH,UVJ |
3. NPN RF EXTERNAL COVERS, PANELS, ETC.
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FB6-0085-000 запросить цену → | 1 PANEL, RIGHT | |
| 2 | FB6-0123-020 запросить цену → | 1 PANEL, PAPER DELIVERY | |
| 3 | FB6-0124-020 запросить цену → | 1 TRAY, PAPER DELIVERY | |
| 4 | FB6-0125-000 запросить цену → | 1 PANEL, PAPER DELIVERY, UPPER | |
| 5 | FB6-0126-000 запросить цену → | 1 PANEL, PAPER DELIVERY, REAR | |
| 6 | FB6-0127-000 запросить цену → | 1 PANEL, LEFT | |
| 7 | FB6-0128-000 запросить цену → | 1 LID, MODULAR JACK | |
| 8 | FB6-0242-000 запросить цену → | 2 ARM, PRESSURE | |
| 9 | FB6-0243-000 запросить цену → | 1 DOOR, RIGHT | |
| 10 | FB6-0250-000 запросить цену → | 1 ARM, LOCK | |
| 11 | FB6-0279-000 запросить цену → | 1 PANEL, REAR | |
| 12 | FB6-2303-000 запросить цену → | 1 LABEL, REMOVAL ZTY,ZTW,ZTZ,ZUB | |
| 12 | FB6-0283-000 запросить цену → | 1 LABEL, REMOVAL QTM,UVF,UVG,UVH,UVJ | |
| 12 | FB6-0284-000 запросить цену → | 1 LABEL, REMOVAL | |
| 13 | FB6-2305-000 запросить цену → | 1 LABEL, DOCUMENT SIZE | |
| 14 | FB6-2306-000 запросить цену → | 1 LABEL, READER SLIDE ZTY,ZTW,ZTZ,ZUB | |
| 14 | FB6-2307-000 запросить цену → | 1 LABEL, READER SLIDE QTM,UVF,UVG,UVH,UVJ | |
| 14 | FB6-2308-000 запросить цену → | 1 LABEL, READER SLIDE | |
| 15 | FB6-4633-000 запросить цену → | 1 COVER, DRUM SHUTTER STOP | |
| 16 | FB6-4650-000 запросить цену → | 1 HINGE, FRONT PANEL | |
| 17 | FB6-4768-000 запросить цену → | 1 LABEL, 'TONER CARTRIDGE' | |
| 18 | FB6-4783-000 запросить цену → | 1 LABEL, 'SUPER G3' ZTW,ZTZ,ZUB | |
| 19 | FB6-4785-000 запросить цену → | 1 LABEL, JAM CLEARING | |
| 20 | FB6-4790-000 запросить цену → | 1 PANEL, FRONT ZTY,MTC,PVZ,QRE | |
| 20 | FB6-4830-000 запросить цену → | 1 PANEL, FRONT QTM,UVF,UVG,UVH,UVJ | |
| 20 | FB6-4791-000 запросить цену → | 1 PANEL, FRONT MTD,MTE | |
| 20 | FB6-4641-000 запросить цену → | 1 PANEL, FRONT ZTW | |
| 20 | FB6-4788-000 запросить цену → | 1 PANEL, FRONT ZTZ | |
| 20 | FB6-4789-000 запросить цену → | 1 PANEL, FRONT ZUB | |
| 20 | FB6-4792-000 запросить цену → | 1 PANEL, FRONT MTF,MTG,QRF | |
| 20 | FB6-6657-000 запросить цену → | 1 PANEL, FRONT JQE | |
| 20 | FB6-6658-000 запросить цену → | 1 PANEL, FRONT JRK | |
| 20 | FB6-6659-000 запросить цену → | 1 PANEL, FRONT JSD | |
| 20 | FB6-6660-000 запросить цену → | 1 PANEL, FRONT | |
| 20 | FB6-6661-000 запросить цену → | 1 PANEL, FRONT | |
| 20 | FB6-6662-000 запросить цену → | 1 PANEL, FRONT | |
| 21 | FB6-4831-000 запросить цену → | 1 LABEL, MODEL NAME | |
| 21 | FB6-4832-000 запросить цену → | 1 LABEL, MODEL NAME | |
| 21 | FB6-4833-000 запросить цену → | 1 LABEL, MODEL NAME UPA | |
| 22 | FF6-2301-000 запросить цену → | 1 PANEL, CARTRIDGE | |
| 23 | FG6-9551-000 запросить цену → | 1 DOOR, FRONT | |
| 24 | FG6-9552-000 запросить цену → | 1 PANEL, CARTRIDGE OPEN/CLOSE | |
| 25 | FS6-8992-000 запросить цену → | 1 LABEL, TONER ZTW,ZTZ,ZUB | |
| 26 | FS7-2691-000 запросить цену → | 2 SPRING, COMPRESSION | |
| 27 | FS7-2692-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 28 | FS7-2693-000 запросить цену → | 1 SPRING, TORSION | |
| 29 | RB2-3046-000 запросить цену → | 2 ROLLER | |
| 30 | XA9-0931-000 запросить цену → | AR SCREW, RS, M3X12 | |
| 501 | XB3-6300-800 запросить цену → | AR SCREW,RS,M3X8 | |
| 502 | XB4-5401-007 запросить цену → | 2 SCREW,P,M4X10 | |
| 503 | XB4-5401-007 запросить цену → | 2 SCREW,P,M4X10 | |
| 504 | XB6-7300-807 запросить цену → | AR SCREW,TP,M3X8 |

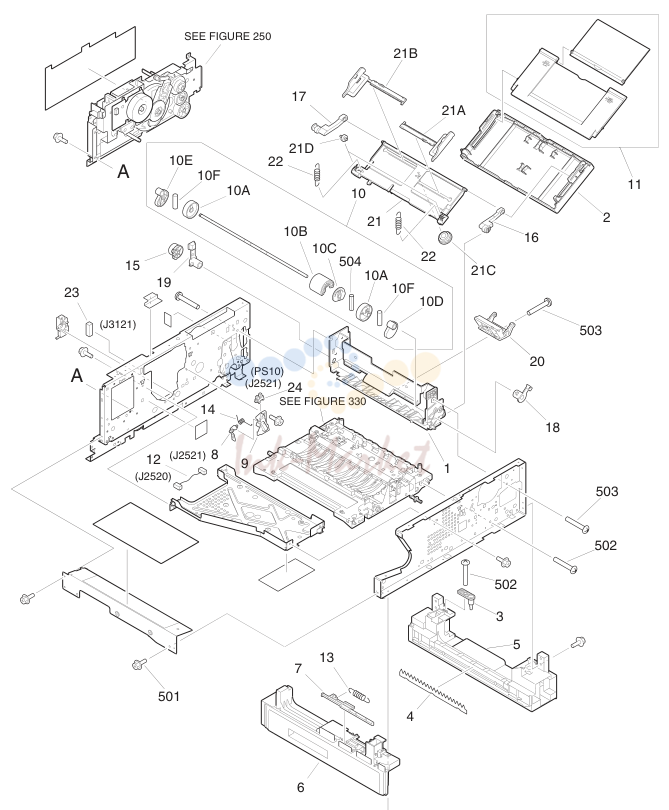

4. NPN RF INTERNAL COMPONENTS 1
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FB6-0074-000 запросить цену → | 1 FRAME, MULTI FEED | |
| 2 | FB6-0249-000 запросить цену → | 1 PANEL, MULTI PICK-UP | |
| 3 | FB6-0251-000 запросить цену → | 1 PIN, HINGE | |
| 4 | FB6-0265-000 запросить цену → | 1 SHEET, NOISE PREVENTION | |
| 4 | FE5-3195-000 запросить цену → | 1 SHEET, NOISE PREVENTION | |
| 5 | FB6-0268-000 запросить цену → | 1 RAIL, CASSETTE, RIGHT | |
| 6 | FB6-0269-000 запросить цену → | 1 RAIL, CASSETTE, LEFT | |
| 7 | FB6-0291-000 запросить цену → | 1 LEVER, CASSETTE SENSOR | |
| 8 | FB6-4666-000 запросить цену → | 1 FLAG, SENSOR | |
| 9 | FB6-4667-000 запросить цену → | 1 HOLDER, SENSOR FLAG | |
| 10 | FG6-7953-000 запросить цену → | 1 MP PICK-UP ROLLER UNIT | |
| 11 | FG6-7972-000 запросить цену → | 1 PAPER PICK-UP TRAY UNIT | |
| 12 | FG6-9851-000 запросить цену → | 1 CABLE, SENSOR, 1 J2520,2521 | |
| 13 | FS7-2697-000 запросить цену → | 1 SPRING, TENSION | |
| 14 | FS7-2933-000 запросить цену → | 1 SPRING, TORSION | |
| 15 | FU3-0072-000 запросить цену → | 1 GEAR, 26T | |
| 16 | RB2-3041-020 запросить цену → | 1 HINGE, LEFT | |
| 17 | RB2-3042-020 запросить цену → | 1 HINGE, RIGHT | |
| 18 | RB2-3043-000 запросить цену → | 1 BUSHING, LEFT | |
| 19 | RB2-3044-000 запросить цену → | 1 BUSHING, RIGHT | |
| 20 | FF6-1460-000 запросить цену → | 1 SEPARATION PAD UNIT | |
| 21 | FG6-8530-000 запросить цену → | 1 MULTI-PURPOSE TRAY ASS'Y | |
| 22 | RS6-2030-000 запросить цену → | 2 SPRING, TENSION 1310,iR1330,iR1370F | |
| 22 | FS7-2706-000 запросить цену → | 2 SPRING, TENSION 1610,iR1630,iR1670F | |
| 23 | VS1-5057-004 запросить цену → | 1 CONNECTOR, SNAP TIGHT J3121 | |
| 24 | WG8-5309-000 запросить цену → | 1 PHOTO-INTERRUPTER PS10 J2521 | |
| 501 | XB3-6300-800 запросить цену → | AR SCREW,RS,M3X8 | |
| 502 | XB4-5401-007 запросить цену → | AR SCREW,P,M4X10 | |
| 503 | XB4-7401-009 запросить цену → | AR SCREW,TAPPING,TRUSS HEAD,M4X10 | |
| 504 | XD3-1160-142 запросить цену → | 1 PIN,SPRING |

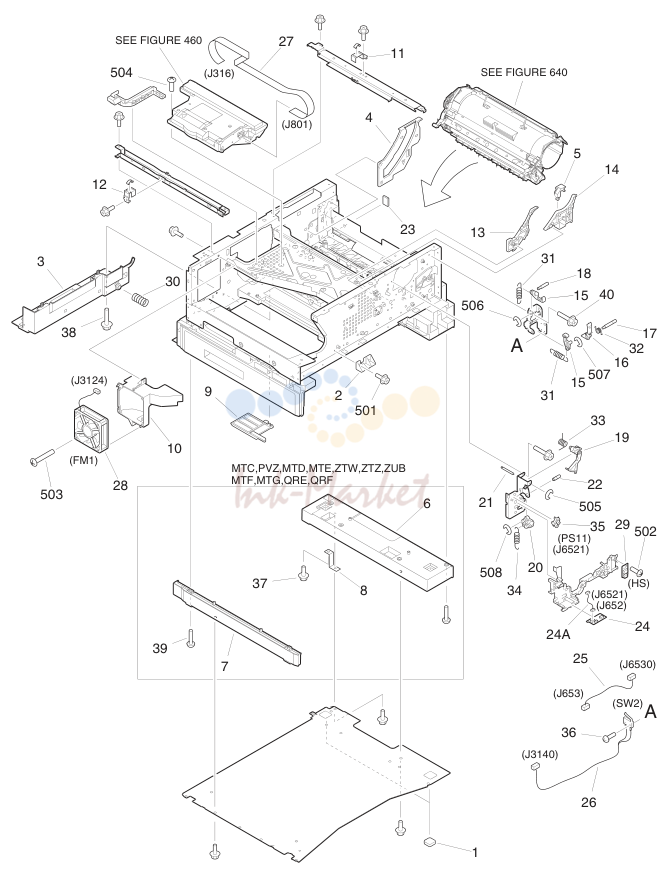

5. NPN RF INTERNAL COMPONENTS 2
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FB2-5303-000 запросить цену → | 2 FOOT, RUBBER | |
| 2 | FB6-0077-000 запросить цену → | 1 LOCK, CASSETTE | |
| 3 | FB6-0086-000 запросить цену → | 1 PANEL, CABLE HOLDER | |
| 4 | FB6-0164-000 запросить цену → | 1 GUIDE, CARTRIDGE, REAR | |
| 5 | FB6-0165-000 запросить цену → | 1 RETAINER, SPRING | |
| 6 | FB6-0276-000 запросить цену → | 1 SUPPORT, RAIL, RIGHT | |
| 7 | FB6-0277-000 запросить цену → | 1 SUPPORT, RAIL, LEFT ZTZ,ZUB,MTF,MTG,QRE | |
| 8 | FB6-0278-000 запросить цену → | 1 PLATE, GROUNDING | |
| 9 | FB6-0289-000 запросить цену → | 1 LEVER, DETECT SENSOR, 1 UVE,QTM,UVF,UVG,UVH | |
| 9 | FB6-0303-000 запросить цену → | 1 LEVER, DETECT SENSOR, 1 QRF,JQF,JQG,JQH,JRC,J | |
| 10 | FB6-0307-000 запросить цену → | 1 HOLDER, FAN | |
| 11 | FB6-4556-000 запросить цену → | 1 PLATE, GROUNDING | |
| 12 | FB6-4557-000 запросить цену → | 1 PLATE, GROUNDING | |
| 13 | FB6-4647-000 запросить цену → | 1 FRONT GUIDE, CARTRIDGE, UPPER | |
| 14 | FB6-4648-000 запросить цену → | 1 FRONT GUIDE, CARTRIDGE, LOWER | |
| 15 | FB6-4652-000 запросить цену → | 2 HOOK, FRONT PANEL RELEASE | |
| 16 | FB6-4653-000 запросить цену → | 1 LEVER, FRONT PANEL DETECT | |
| 17 | FB6-4654-000 запросить цену → | 1 SHAFT, RELEASE HOOK | |
| 18 | FB6-4655-000 запросить цену → | 1 SHAFT, RELEASE HOOK | |
| 19 | FB6-4657-000 запросить цену → | 1 LEVER, TONER BOTTLE SENSOR | |
| 20 | FB6-4658-000 запросить цену → | 1 CAM, LEVER EVACUATE | |
| 21 | FB6-4660-000 запросить цену → | 1 SHAFT, SENSOR LEVER | |
| 22 | FB6-4661-000 запросить цену → | 1 SHAFT, EVACUATE CAM | |
| 23 | FC5-0039-000 запросить цену → | 1 SEAL | |
| 24 | FG6-9556-000 запросить цену → | 1 SENSOR CONNECT PCB ASSEMBLY | |
| 25 | FG6-9848-000 запросить цену → | 1 CABLE, HUMIDITY SENSOR J653,6530 | |
| 26 | FG6-9849-000 запросить цену → | 1 CABLE, FRONT PANEL SWITCH SW2 J3140 | |
| 27 | FH2-6934-000 запросить цену → | 1 CABLE, FLAT 1310,iR1330,iR1370F | |
| 27 | FH2-7067-000 запросить цену → | 1 CABLE, FLAT 1610,iR1630,iR1670F | |
| 28 | FH6-1921-000 запросить цену → | 1 FAN FM1 J3124 | |
| 29 | FH7-7611-000 запросить цену → | 1 HUMIDITY SENSOR UNIT HS | |
| 30 | FS7-2694-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 31 | FS7-2921-000 запросить цену → | 2 SPRING, TENSION | |
| 32 | FS7-2922-000 запросить цену → | 1 SPRING, TORSION | |
| 33 | FS7-2923-000 запросить цену → | 1 SPRING, TORSION | |
| 34 | FS7-2924-000 запросить цену → | 1 SPRING, TENSION | |
| 35 | WG8-5309-000 запросить цену → | 1 PHOTO-INTERRUPTER PS11 J6521 | |
| 36 | XA9-0554-000 запросить цену → | 1 SCREW,MACH.,TRUSS HEAD,M2.3X10 | |
| 37 | XA9-0813-000 запросить цену → | 1 SCREW,RS,M3X8 ZTZ,ZUB,MTF,MTG,QRE | |
| 38 | XA9-0931-000 запросить цену → | AR SCREW, RS, M3X12 | |
| 39 | XA9-0976-000 запросить цену → | 6 SCREW,P,M4X16 ZTZ,ZUB,MTF,MTG,QRE | |
| 40 | XA9-1164-000 запросить цену → | AR SCREW,RS,M3X6.5 | |
| 41 | FB6-0301-000 запросить цену → | 1 GUIDE, CABLE | |
| 501 | XB3-6300-800 запросить цену → | AR SCREW,RS,M3X8 | |
| 502 | XB4-7401-009 запросить цену → | 1 SCREW,TAPPING,TRUSS HEAD,M4X10 | |
| 503 | XB4-7403-509 запросить цену → | 2 SCREW,TAPPING,TRUSS HEAD,M4X35 | |
| 504 | XB6-7300-807 запросить цену → | AR SCREW,TP,M3X8 | |
| 505 | XD2-1100-202 запросить цену → | 1 RING,E | |
| 506 | XD2-1100-322 запросить цену → | 1 RING,E | |
| 507 | XD2-1100-502 запросить цену → | 1 RING,E |
6. NPN RF INTERNAL COMPONENTS 3
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FB2-5502-000 запросить цену → | 1 SCREW,STEPPED,M3 | |
| 2 | FB6-0075-000 запросить цену → | 1 FLAG, MULTI PICK-UP SENSOR | |
| 3 | FB6-0076-000 запросить цену → | 1 SUPPORT, MULTI PICK-UP SENSOR | |
| 4 | FB6-0094-000 запросить цену → | 2 SUPPORT, READER STOP | |
| 5 | FB6-0147-000 запросить цену → | 1 PLATE, GROUNDING | |
| 6 | FB6-0179-000 запросить цену → | 1 COVER, DF CABLE | |
| 7 | FB6-0234-000 запросить цену → | 4 COLLAR, SWING | |
| 8 | FB6-0252-000 запросить цену → | 1 PLATE, GROUNDING | |
| 9 | FB6-0253-000 запросить цену → | 1 PLATE, GROUNDING | |
| 10 | FB6-0256-000 запросить цену → | 1 DAMPER GEAR UNIT | |
| 11 | FB6-4638-000 запросить цену → | 1 PANEL, UPPER | |
| 12 | FF6-1455-000 запросить цену → | 1 PLATE, GROUNDING | |
| 13 | FH5-3415-000 запросить цену → | 1 CD-ROM, USERSOFTWARE ZTW,ZTZ,ZUB | |
| 13 | FH5-3416-000 запросить цену → | 1 CD-ROM, USERSOFTWARE UVC,UVD,UVE,MTD,MTE | |
| 13 | FG3-3051-00S запросить цену → | 1 CD-ROM, USERSOFTWARE UMA,UNA,UPA | |
| 13 | FH5-3416-000 запросить цену → | 1 CD-ROM, USERSOFTWARE MTF,MTG,QRE,QRF | |
| 13 | FH5-3590-000 запросить цену → | 1 CD-ROM, USERSOFTWARE JQE | |
| 13 | FH5-3625-000 запросить цену → | 1 CD-ROM, USERSOFTWARE | |
| 14 | FG6-8829-000 запросить цену → | 1 MODULAR JACK PCB ASSEMBLY ZUB | |
| 14 | FG6-8830-000 запросить цену → | 1 MODULAR JACK PCB ASSEMBLY UPA | |
| 14 | FG6-8831-000 запросить цену → | 1 MODULAR JACK PCB ASSEMBLY MTF,MTG,QRF | |
| 15 | FG6-8840-000 запросить цену → | 1 CABLE, PSEUDO, CI | |
| 16 | FG6-8841-000 запросить цену → | 1 CABLE, MULTI PICK-UP J308,3081 | |
| 17 | FG6-8844-000 запросить цену → | 1 CABLE, NCU ANALOG | |
| 18 | FG6-9850-000 запросить цену → | 1 CABLE, READER/FRONT PANEL SW1 J314,3140 | |
| 19 | FG6-9854-000 запросить цену → | 1 CABLE, SERIAL NUMBER J352,391 | |
| 20 | FG6-9860-000 запросить цену → | 1 PRINTER CONTROLLER PCB ASS'Y | |
| 20 | FM1-0459-000 запросить цену → | 1 PRINTER CONTROLLER PCB ASS'Y | |
| 21 | FH2-6932-000 запросить цену → | 1 CABLE, FLAT J315,401 | |
| 22 | FH2-6935-000 запросить цену → | 1 CABLE, FLAT | |
| 22 | FH2-7068-000 запросить цену → | 1 CABLE, FLAT | |
| 23 | FH2-6936-000 запросить цену → | 1 CABLE, FLAT | |
| 23 | FH2-7069-000 запросить цену → | 1 CABLE, FLAT | |
| 24 | FH2-7070-000 запросить цену → | 1 CABLE, FLAT J318,701 | |
| 25 | FH6-5038-000 запросить цену → | 1 SOLENOID SL1 J309 | |
| 26 | FS7-2695-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 27 | FS7-2696-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 28 | HG1-4365-000 запросить цену → | 1 NCU PCB ASSEMBLY ZUB | |
| 28 | HG5-2587-000 запросить цену → | 1 NCU PCB ASSEMBLY UPA | |
| 28 | HG5-2598-000 запросить цену → | 1 NCU PCB ASSEMBLY MTF,MTG,QRF | |
| 29 | HH2-2654-000 запросить цену → | 1 CABLE, UNIT QRE,QRF | |
| 30 | HH2-2824-000 запросить цену → | 1 CORD, MODULAR ZUB,MTG | |
| 30 | HH2-2478-000 запросить цену → | 1 MODULAR CORD MTF | |
| 30 | HH2-3167-000 запросить цену → | 1 CORD, MODULAR QRF | |
| 31 | RB2-2837-000 запросить цену → | 1 SPRING, TORSION | |
| 32 | WE8-5908-000 запросить цену → | 1 CORE, RING | |
| 33 | WE8-5947-000 запросить цену → | 1 CORE, FERRITE ZUB,MTF,MTG,UPA QRF | |
| 33 | WE8-6067-000 запросить цену → | 1 CORE, FERRITE | |
| 34 | WG8-5309-000 запросить цену → | 1 PHOTO-INTERRUPTER 1310,iR1330,iR1370F PS4 | |
| 34 | WG8-5362-000 запросить цену → | 1 PHOTO-INTERRUPTER 1610,iR1630,iR1670F PS4 | |
| 35 | XA9-1164-000 запросить цену → | AR SCREW,RS,M3X6.5 | |
| 501 | XB1-1300-807 запросить цену → | 2 SCREW,MACH.,PAN HEAD,M3X8 | |
| 502 | XB2-7300-407 запросить цену → | 1 SCREW,W/WASHER,M3X4 | |
| 503 | XB3-6300-800 запросить цену → | AR SCREW,RS,M3X8 | |
| 504 | XB4-7401-009 запросить цену → | AR SCREW,TAPPING,TRUSS HEAD,M4X10 | |
| 505 | XB6-7300-807 запросить цену → | AR SCREW,TP,M3X8 |
7. FG6-9514-000 1 CONTROL PANEL ASSEMBLY ZTW,ZTZ
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FB6-0133-000 запросить цену → | 1 PLATE, GROUNDING | |
| 2 | FB6-0138-000 запросить цену → | 1 KEY TOP, START | |
| 3 | FB6-0139-000 запросить цену → | 1 KEY TOP, STOP | |
| 4 | FB6-0140-000 запросить цену → | 1 KEY TOP, ESS | |
| 5 | FB6-0141-000 запросить цену → | 1 KEY TOP, USER-MODE | |
| 6 | FB6-0145-000 запросить цену → | 1 CASE, LCD | |
| 7 | FB6-2299-000 запросить цену → | 1 KEY TOP, FUNCTION ZUB,MTF,MTG,UPA,QRF | |
| 8 | FB6-2323-000 запросить цену → | 1 KEY TOP, CHANGE ZUB,MTF,MTG | |
| 8 | FB6-2324-000 запросить цену → | 1 KEY TOP, CHANGE UPA,QRF | |
| 9 | FB6-4807-000 запросить цену → | 1 COVER, CONTROL PANEL UVE,QTM,UVF,UVG,UVH | |
| 9 | FB6-4806-000 запросить цену → | 1 COVER, CONTROL PANEL UPA,QRF | |
| 9 | FB6-4805-000 запросить цену → | 1 COVER, CONTROL PANEL | |
| 9 | FB6-4804-000 запросить цену → | 1 COVER, CONTROL PANEL ZUB | |
| 9 | FB6-4808-000 запросить цену → | 1 COVER, CONTROL PANEL MTF,MTG | |
| 10 | FB6-4811-000 запросить цену → | 1 SHEET, ONE-TOUCH ZUB | |
| 10 | FB6-4812-000 запросить цену → | 1 SHEET, ONE-TOUCH MTF,MTG,UPA:ENGLISH | |
| 10 | FB6-4810-000 запросить цену → | 1 SHEET, ONE-TOUCH UPA:FRENCH | |
| 10 | FB6-4809-000 запросить цену → | 1 SHEET, ONE-TOUCH UPA:GERMAN | |
| 10 | FB6-4814-000 запросить цену → | 1 SHEET, ONE-TOUCH UPA:ITALIAN | |
| 10 | FB6-4813-000 запросить цену → | 1 SHEET, ONE-TOUCH QRF | |
| 10 | FB6-2311-000 запросить цену → | 1 SHEET, ONE-TOUCH UIA:GERMAN | |
| 10 | FB6-2312-000 запросить цену → | 1 SHEET, ONE-TOUCH UIA:FRENCH | |
| 10 | FB6-2313-000 запросить цену → | 1 SHEET, ONE-TOUCH UIA:ITALIAN | |
| 11 | FB6-4815-000 запросить цену → | 1 KEY TOP, NUMBERS | |
| 12 | FB6-4816-000 запросить цену → | 1 KEY TOP, OK QTM,UVF,UVG,UVH,UVJ | |
| 12 | FB6-4819-000 запросить цену → | 1 KEY TOP, OK ZTW,ZTZ,ZUB | |
| 13 | FB6-4817-000 запросить цену → | 1 KEY TOP, ONE-TOUCH ZUB,MTF,MTG,UPA,QRF | |
| 14 | FB6-4818-000 запросить цену → | 1 KEY TOP, 2 IN | |
| 15 | FG6-8804-000 запросить цену → | 1 CONTROL PANEL PCB ASSEMBLY ZUB,MTF,MTG,UPA,QRF | |
| 15 | FG6-8805-000 запросить цену → | 1 CONTROL PANEL PCB ASSEMBLY | |
| 15 | FM1-0468-000 запросить цену → | 1 CONTROL PANEL PCB ASSEMBLY | |
| 15 | FM1-0469-000 запросить цену → | 1 CONTROL PANEL PCB ASSEMBLY | |
| 16 | FH5-3221-000 запросить цену → | 1 SPEAKER | |
| 16 | FH5-3626-000 запросить цену → | 1 SPEAKER | |
| 17 | FH6-0813-000 запросить цену → | 1 LCD CONTROL PANEL UNIT SP,JSQ,JSR,JRL,JRM,JR | |
| 17 | FH6-0846-000 запросить цену → | 1 LCD CONTROL PANEL UNIT | |
| 18 | FH7-6337-000 запросить цену → | 1 SWITCH, MEMBRANE J403 | |
| 19 | HB1-3023-000 запросить цену → | 1 HOLDER, SPEAKER ZUB,MTF,MTG,UPA,QRF | |
| 20 | HB1-5127-000 запросить цену → | 1 LABEL, FAX DESTINATION ZUB,MTF,MTG,UPA,QRF |
8. FG6-7944-000 1 COPYBOARD COVER ASSEMBLY UVC,UVD,UVE,ZTW,UMA
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FB6-0330-000 запросить цену → | 2 HINGE, COPYBOARD COVER | |
| 2 | FB6-0332-000 запросить цену → | 2 SHAFT, HINGE | |
| 3 | FB6-4237-000 запросить цену → | 1 SHEET, COPYBOARD | |
| 4 | FB6-6355-000 запросить цену → | 1 LABEL, SLIDE INDICATION JQE,JRK,JSD |
9. NPN RF ADF ASSEMBLY UVH,UVJ,ZTZ,ZUB
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FB3-3395-000 запросить цену → | 1 GEAR, 20T | |
| 2 | FB3-3396-000 запросить цену → | 1 PLATE, SLIDE | |
| 3 | FB6-0187-000 запросить цену → | 2 PIN, FIXING, DF HINGE | |
| 4 | FB6-2329-020 запросить цену → | 1 LABEL, 'COPYBOARD GLASS CLEAN' ZTZ,ZUB | |
| 4 | FB6-2331-020 запросить цену → | 1 LABEL, 'COPYBOARD GLASS CLEAN' | |
| 4 | FB6-2333-020 запросить цену → | 1 LABEL, 'COPYBOARD GLASS CLEAN' MTD,MTE,MTF,MTG,QRF | |
| 5 | FB6-5504-000 запросить цену → | 1 LABEL, PROHIBITED DOCUMENTS ZTZ,ZUB | |
| 5 | FB6-5506-000 запросить цену → | 1 LABEL, PROHIBITED DOCUMENTS | |
| 5 | FB6-5507-000 запросить цену → | 1 LABEL, PROHIBITED DOCUMENTS MTD,MTE,MTF,MTG,QRF | |
| 6 | FB6-5514-000 запросить цену → | 1 LABEL, 'PAPER SIZE' ZTZ,ZUB | |
| 6 | FB6-5515-000 запросить цену → | 1 LABEL, 'PAPER SIZE' QTM,UVF,UVG,UVH,UVJ | |
| 6 | FB6-5516-000 запросить цену → | 1 LABEL, 'PAPER SIZE' MTD,MTE,MTF,MTG,QRF | |
| 6 | FB6-5515-000 запросить цену → | 1 LABEL, 'PAPER SIZE' UNA,UPA | |
| 7 | FC5-0002-000 запросить цену → | 1 GUIDE, SIDE, FRONT | |
| 8 | FC5-0003-000 запросить цену → | 1 GUIDE, SIDE, REAR | |
| 9 | FC5-0004-000 запросить цену → | 1 TRAY, PAPER DELIVERY | |
| 10 | FC5-0005-000 запросить цену → | 1 ROLLER, PAPER FEED | |
| 11 | FC5-0006-000 запросить цену → | 1 ROLLER, PAPER DELIVERY | |
| 12 | FC5-0007-000 запросить цену → | 1 ROLLER, WHITE | |
| 13 | FC5-0009-000 запросить цену → | 1 ROLLER, PICK-UP | |
| 14 | FC5-0011-000 запросить цену → | 2 HINGE UNIT | |
| 15 | FC5-0013-000 запросить цену → | 1 HANDLE | |
| 16 | FC5-0014-000 запросить цену → | 1 GUIDE, DELIVERY, EXTERNAL | |
| 17 | FC5-0018-000 запросить цену → | 1 HOLDER, DF DETECT SENSOR | |
| 18 | FC5-0019-000 запросить цену → | 2 COLLAR, PAPER FEED | |
| 19 | FC5-0020-000 запросить цену → | 2 HOLDER, PAPER FEED COLLAR | |
| 20 | FC5-0021-000 запросить цену → | 2 ARM, REGIST. PRESSURE RELEASE | |
| 21 | FC5-0022-000 запросить цену → | 2 LINK, REGIST. PRESSURE RELEASE | |
| 22 | FC5-0023-020 запросить цену → | 2 ARM, SWING | |
| 23 | FC5-0024-000 запросить цену → | 1 FLAG, DELIVERY SENSOR | |
| 24 | FC5-0025-000 запросить цену → | 1 SHUTTER | |
| 25 | FC5-0026-000 запросить цену → | 1 LINK, SHUTTER, | |
| 26 | FC5-0027-000 запросить цену → | 1 LINK, SHUTTER, | |
| 27 | FC5-0028-000 запросить цену → | 1 LINK, SHUTTER, | |
| 28 | FC5-0029-000 запросить цену → | 1 ARM, ROLLER SEPARATION | |
| 29 | FC5-0034-000 запросить цену → | 1 PAD | |
| 30 | FC5-0035-000 запросить цену → | 1 ARM, PAPER PICK-UP, FRONT | |
| 31 | FC5-0036-000 запросить цену → | 1 ARM, PAPER PICK-UP, REAR | |
| 32 | FC5-0037-000 запросить цену → | 2 FLAG, PAPER PICK-UP SENSOR | |
| 33 | FC5-0038-000 запросить цену → | 2 SPRING, TORSION | |
| 34 | FC5-0039-000 запросить цену → | 3 SEAL | |
| 35 | FC5-0047-000 запросить цену → | 1 PLATE, GROUNDING | |
| 36 | FC5-0052-000 запросить цену → | 2 ARM, REGIST COLLAR PRESSURE | |
| 37 | FC5-0054-000 запросить цену → | 2 SHAFT, REGIST PRESSURE ARM | |
| 38 | FC5-0057-000 запросить цену → | 1 ELIMINATOR, STATIC CHARGE | |
| 39 | FC5-0066-000 запросить цену → | 1 SHEET, PAPER PICK-UP SENSOR | |
| 40 | FC5-0070-000 запросить цену → | 1 ROLLER, REGISTRATION | |
| 41 | FG6-8836-000 запросить цену → | 1 CABLE, ADF J311,3111-3114 | |
| 42 | FL2-0004-000 запросить цену → | 1 ARM, TENSION | |
| 43 | FL2-0005-000 запросить цену → | 1 GUIDE, REGISTRATION LOWER | |
| 44 | FL2-0006-000 запросить цену → | 1 PAD MOUNT UNIT | |
| 45 | FL2-0007-030 запросить цену → | 1 WHITE SHEET UNIT | |
| 46 | FL2-0008-000 запросить цену → | 1 PANEL, OPEN/CLOSE | |
| 47 | FM2-0002-030 запросить цену → | N 1 FRAME, FEEDER ASSEMBLY | |
| 48 | FM2-0015-000 запросить цену → | 1 SEPARATION ROLLER UNIT | |
| 49 | FS1-1512-000 запросить цену → | 2 BUSHING | |
| 50 | FS1-1569-000 запросить цену → | 1 BUSHING | |
| 51 | FS2-3511-000 запросить цену → | 1 PULLEY, 25T | |
| 52 | FS5-9740-000 запросить цену → | 1 SCREW,STEPPED,M4 | |
| 53 | FU5-0001-000 запросить цену → | 1 GEAR, 18T | |
| 54 | FU5-0001-000 запросить цену → | 2 GEAR, 18T | |
| 55 | FU5-0002-000 запросить цену → | 1 GEAR, 30T/PULLEY 30T | |
| 56 | FU5-1001-000 запросить цену → | 3 BUSHING | |
| 57 | FU5-1002-000 запросить цену → | 1 BUSHING | |
| 58 | FU5-2001-000 запросить цену → | 2 SPRING, TENSION | |
| 59 | FU5-2002-000 запросить цену → | 1 SPRING, TENSION | |
| 60 | FU5-2003-000 запросить цену → | 1 SPRING, TENSION | |
| 61 | FU5-2004-000 запросить цену → | 1 SPRING, TENSION | |
| 62 | FU5-2005-000 запросить цену → | 2 SPRING, TENSION | |
| 63 | FU5-2006-000 запросить цену → | 2 SPRING, TENSION | |
| 64 | FU5-2007-000 запросить цену → | 2 SPRING, TENSION | |
| 65 | FU5-2008-000 запросить цену → | 1 SPRING, TENSION | |
| 66 | FU5-2009-000 запросить цену → | 1 SPRING, TENSION | |
| 67 | FU5-2010-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 68 | FU5-3001-000 запросить цену → | 1 PULLEY, 18T | |
| 69 | FU5-3002-000 запросить цену → | 1 PULLEY, 18T/24T | |
| 70 | FU5-3003-000 запросить цену → | 1 PULLEY, 18T | |
| 71 | FU5-3006-000 запросить цену → | 1 PULLEY, 14T | |
| 72 | FU5-3007-000 запросить цену → | 1 PULLEY, 16T | |
| 73 | FU5-6001-000 запросить цену → | 3 COLLAR, REGISTRATION | |
| 74 | FU5-6002-000 запросить цену → | 2 COLLAR, PAPER DELIVERY | |
| 75 | FU5-6003-000 запросить цену → | 1 COLLAR, BELT IDLER | |
| 76 | WG8-5362-000 запросить цену → | 1 PHOTO-INTERRUPTER PS8 J3114 | |
| 77 | WG8-5362-000 запросить цену → | 2 PHOTO-INTERRUPTER PS6,7 J3112,3113 | |
| 78 | XA9-0265-000 запросить цену → | 1 SCREW,W/WASHER,TRUSS HEAD | |
| 79 | XF2-1605-240 запросить цену → | 2 BELT, TIMING | |
| 80 | XF2-1611-240 запросить цену → | 1 BELT, TIMING | |
| 81 | XF9-0404-000 запросить цену → | 2 BELT, COGGED DRIVE, 71T | |
| 82 | XF9-0525-000 запросить цену → | 1 BELT, TIMING, 59T | |
| 83 | FB6-6355-000 запросить цену → | 1 LABEL, SLIDE INDICATION JQE,JRK,JSD | |
| 84 | FC5-7552-000 запросить цену → | 1 SHEET,B | |
| 501 | XB1-2300-607 запросить цену → | 2 SCREW,MACH.,TRUSS HEAD,M3X6 | |
| 502 | XB1-2400-609 запросить цену → | 1 SCREW,MACH.,TRUSS HEAD,M4X6 | |
| 503 | XB4-5300-809 запросить цену → | 2 SCREW,P,M3X8 | |
| 504 | XB4-5401-007 запросить цену → | 4 SCREW,P,M4X10 | |
| 505 | XB4-5401-007 запросить цену → | 11 SCREW,P,M4X10 | |
| 506 | XB4-5401-007 запросить цену → | 12 SCREW,P,M4X10 | |
| 507 | XD2-1100-242 запросить цену → | 2 RING,E | |
| 508 | XD2-1100-322 запросить цену → | 1 RING,E | |
| 509 | XD2-1100-402 запросить цену → | 1 RING,E | |
| 510 | XD2-1100-402 запросить цену → | 3 RING,E | |
| 511 | XD2-1100-502 запросить цену → | 6 RING,E | |
| 512 | XD2-1100-502 запросить цену → | 1 RING,E | |
| 513 | XD2-1100-502 запросить цену → | 3 RING,E | |
| 514 | XD2-1100-502 запросить цену → | 5 RING,E | |
| 515 | XD2-1100-642 запросить цену → | 1 RING,E | |
| 516 | XD3-2200-082 запросить цену → | 1 PIN,DOWEL | |
| 517 | XD3-2200-102 запросить цену → | 1 PIN,DOWEL | |
| 518 | XD3-2200-102 запросить цену → | 1 PIN,DOWEL | |
| 519 | XD3-2200-102 запросить цену → | 3 PIN,DOWEL | |
| 520 | XD3-2200-122 запросить цену → | 1 PIN,DOWEL |
10. NPN RF READER ASSEMBLY
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FB6-0171-000 запросить цену → | 1 COVER, BLANKING, SMALL | |
| 2 | FB6-0172-000 запросить цену → | 1 MOUNT, DF, LEFT | |
| 3 | FB6-0173-000 запросить цену → | 1 MOUNT, DF, RIGHT | |
| 4 | FB6-0176-000 запросить цену → | 1 FLAG, SENSOR | |
| 5 | FB6-0177-000 запросить цену → | 1 SPRING, TORSION | |
| 6 | FB6-0181-000 запросить цену → | 1 GUIDE, DOCUMENT STOP | |
| 7 | FB6-0182-000 запросить цену → | 1 SPRING, LEAF | |
| 8 | FB6-0183-000 запросить цену → | 1 SHIELD, UPPER | |
| 9 | FB6-0184-000 запросить цену → | 1 SHIELD, LOWER | |
| 10 | FB6-0185-000 запросить цену → | 1 PLATE, GROUNDING, LEFT | |
| 11 | FB6-0189-000 запросить цену → | 1 REAR COVER, LOWER | |
| 12 | FB6-0191-000 запросить цену → | 2 COVER, REAR | |
| 13 | FB6-0197-000 запросить цену → | 1 PLATE, GROUNDING | |
| 14 | FB6-0198-000 запросить цену → | 1 COVER, SHIELD | |
| 15 | FB6-0204-000 запросить цену → | 1 COVER, BLANKING UVC,UVD,UVE,ZTW,UMA | |
| 15 | FB6-0178-000 запросить цену → | 1 COVER, READER UVH,UVJ,ZTZ,ZUB,MTF | |
| 16 | FB6-0208-000 запросить цену → | 1 SPRING, LEAF | |
| 17 | FB6-0210-000 запросить цену → | 1 SPRING, LEAF | |
| 18 | FB6-0211-000 запросить цену → | 1 GUIDE, PRESS DOWN | |
| 19 | FB6-0212-000 запросить цену → | 1 GUIDE, PRESS DOWN | |
| 20 | FB6-0224-000 запросить цену → | 1 BLOCK, SLIDE | |
| 21 | FB6-0229-000 запросить цену → | 1 COVER, FRONT | |
| 22 | FB6-0237-000 запросить цену → | 2 SPACER | |
| 23 | FB6-0324-000 запросить цену → | 1 LEVER, READER | |
| 24 | FF6-1435-000 запросить цену → | 1 GLASS, COPYBOARD | |
| 25 | FF6-1443-000 запросить цену → | 1 CABLE, FLAT J317,501 | |
| 26 | FF6-1456-000 запросить цену → | 1 PLATE, GROUNDING, RIGHT | |
| 27 | FG6-8800-000 запросить цену → | 1 ANALOG PROCESSOR PCB ASSEMBLY | |
| 27 | FM1-0457-000 запросить цену → | 1 ANALOG PROCESSOR PCB ASSEMBLY | |
| 28 | FG6-8801-000 запросить цену → | 1 SENSOR PCB ASSEMBLY | |
| 28 | FM1-0458-000 запросить цену → | 1 SENSOR PCB ASSEMBLY | |
| 29 | FG6-8839-000 запросить цену → | 1 CABLE, READER MOTOR CONNECTING J310,3102 | |
| 30 | FH2-7062-000 запросить цену → | 1 CABLE, FLAT J503,504 | |
| 31 | FH2-6931-000 запросить цену → | 1 CABLE, FLAT J502,601 | |
| 32 | FH7-7565-000 запросить цену → | 1 CONTACT IMAGE SENSOR UNIT J504 | |
| 33 | FS5-9740-000 запросить цену → | 1 SCREW,STEPPED,M4 | |
| 34 | FS7-2687-000 запросить цену → | 1 SPRING, TENSION | |
| 35 | FS7-2698-000 запросить цену → | 2 SPRING, COMPRESSION | |
| 36 | WE8-5885-000 запросить цену → | 3 CORE, FERRITE | |
| 501 | XB1-2300-607 запросить цену → | 2 SCREW,MACH.,TRUSS HEAD,M3X6 | |
| 502 | XB1-2300-607 запросить цену → | 5 SCREW,MACH.,TRUSS HEAD,M3X6 | |
| 503 | XB4-5401-007 запросить цену → | 20 SCREW,P,M4X10 |
11. FG6-7933-000 1 READER DRIVE ASSEMBLY
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FB6-0214-000 запросить цену → | 1 BELT, MOTOR DRIVE | |
| 2 | FB6-0215-000 запросить цену → | 1 BELT, TIMING | |
| 3 | FB6-0216-000 запросить цену → | 1 PULLEY, 20T | |
| 4 | FB6-0219-000 запросить цену → | 1 GROMMET | |
| 5 | FB6-0233-000 запросить цену → | 1 FLANGE | |
| 6 | FB6-0235-000 запросить цену → | 1 SPRING, LEAF | |
| 7 | FG6-8550-000 запросить цену → | 1 CABLE, READER MOTOR J3102,3126 | |
| 8 | FH6-1922-000 запросить цену → | 1 MOTOR, STEPPING M2 J3126 | |
| 9 | FS2-9478-000 запросить цену → | 1 SCREW, STEPPED, M3X3 | |
| 10 | FS5-9739-000 запросить цену → | 3 SCREW,STEPPED,M3 | |
| 11 | FS7-2701-000 запросить цену → | 1 SPRING, TENSION | |
| 12 | FU3-0075-000 запросить цену → | 1 PULLEY, 37T/GRAR, 16T | |
| 13 | FU3-0076-000 запросить цену → | 1 GEAR, 45T | |
| 14 | FU3-0107-000 запросить цену → | 1 PULLEY, 13T/GEAR, 28T | |
| 501 | XB6-7300-607 запросить цену → | 2 SCREW,TP,M3X6 | |
| 502 | XD1-1104-131 запросить цену → | 3 SHIM | |
| 503 | XD2-1100-322 запросить цену → | 3 RING,E |
12. FM2-0004-000 1 ADF DRIVE ASSEMBLY UVH,UVJ,ZTZ,ZUB,MTF
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FC5-0065-000 запросить цену → | 1 SPRING, LEAF | |
| 2 | FU5-0002-000 запросить цену → | 1 GEAR, 30T/PULLEY 30T | |
| 3 | FU5-3004-000 запросить цену → | 1 PULLEY, 20T/48T | |
| 4 | XF2-1606-440 запросить цену → | 1 BELT, TIMING | |
| 501 | XB2-7300-407 запросить цену → | 1 SCREW,W/WASHER,M3X4 | |
| 502 | XD2-1100-642 запросить цену → | 1 RING,E |
13. FG6-7923-000 1 MAIN DRIVE ASSEMBLY
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FB6-0321-000 запросить цену → | 1 COVER, GEAR | |
| 2 | FB6-4573-000 запросить цену → | 1 SPRING, LEAF | |
| 3 | FB6-5519-000 запросить цену → | 1 PLATE, SPRING | |
| 4 | FG6-7924-000 запросить цену → | 1 SWING GEAR UNIT | |
| 5 | FG6-8834-000 запросить цену → | 1 CABLE, MOTOR/FAN J312,3121,3123,3124 | |
| 6 | FH6-1923-000 запросить цену → | 1 MOTOR, DC BRUSHLESS 1310,iR1330,iR1370F M1 | |
| 6 | FH5-1088-000 запросить цену → | 1 MOTOR, DC BRUSHLESS 1610,iR1630,iR1670F M1 | |
| 7 | FU3-0068-000 запросить цену → | 1 GEAR, 14T/28T | |
| 8 | FU3-0069-000 запросить цену → | 1 GEAR ,28T | |
| 9 | FU3-0070-000 запросить цену → | 1 GEAR, 36T | |
| 10 | RB2-2935-000 запросить цену → | 1 SHAFT, COUPLING | |
| 11 | RB2-2936-000 запросить цену → | 1 BUSHING | |
| 12 | RB2-2943-000 запросить цену → | 1 PIN | |
| 13 | RB2-2947-000 запросить цену → | 1 HOLDER, PIN | |
| 14 | RB2-2949-000 запросить цену → | 1 WASHER | |
| 15 | RB2-2950-000 запросить цену → | 1 FLANGE, SPRING | |
| 16 | RG9-1473-000 запросить цену → | 1 COUPLING ASS'Y | |
| 17 | RS6-0446-000 запросить цену → | 1 GEAR, 201T | |
| 18 | RS6-0447-000 запросить цену → | 1 GEAR, 58T/92T | |
| 19 | RS6-0448-000 запросить цену → | 1 GEAR, 17T/68T | |
| 20 | RS6-0449-000 запросить цену → | 1 GEAR, 25T/41T | |
| 21 | RS6-0450-000 запросить цену → | 1 GEAR, 31T | |
| 22 | RS6-2027-020 запросить цену → | 1 SPRING, COMPRESSION | |
| 23 | RS6-2031-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 24 | XA9-1164-000 запросить цену → | 3 SCREW,RS,M3X6.5 | |
| 501 | XB1-2300-607 запросить цену → | 5 SCREW,MACH.,TRUSS HEAD,M3X6 | |
| 502 | XB2-7300-407 запросить цену → | 1 SCREW,W/WASHER,M3X4 |
14. NPN 1 CASSETTE ZTY
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 3 | FB5-0165-000 запросить цену → | 1 SPRING, LEAF | |
| 4 | FB5-0165-000 запросить цену → | 1 SPRING, LEAF | |
| 5 | FB5-0167-000 запросить цену → | 1 CLAW, SEPARATION, REAR | |
| 6 | FB5-0168-000 запросить цену → | 1 LEVER, SIDE PLATE LOCK, FRONT | |
| 7 | FB5-0169-000 запросить цену → | 2 SHAFT, LOCK LEVER | |
| 8 | FB5-0170-000 запросить цену → | 2 PAD, RUBBER | |
| 9 | FB5-0171-000 запросить цену → | 1 SUPPORT, CLAW | |
| 10 | FB5-0171-000 запросить цену → | 1 SUPPORT, CLAW | |
| 11 | FB5-0172-000 запросить цену → | 1 PLATE, END SIDE LIMIT | |
| 12 | FB5-0173-000 запросить цену → | 1 GUIDE, POSITIONING | |
| 13 | FB5-0175-000 запросить цену → | 1 LEVER, SIDE PLATE LOCK, REAR | |
| 14 | FB5-0176-000 запросить цену → | 1 LABEL, PAPER INSTRUCTION | |
| 15 | FB5-0177-000 запросить цену → | 1 LABEL, SIZE CHANGE INSTRUCTION | |
| 16 | FB5-0180-000 запросить цену → | 1 SUPPORT, STOP | |
| 17 | FB5-0181-000 запросить цену → | 1 LABEL, SIZE CHANGE | |
| 18 | FF5-9033-030 запросить цену → | 1 PLATE, PAPER LIFTING | |
| 19 | FB6-0328-000 запросить цену → | 1 PANEL, CASSETTE, FRONT | |
| 20 | FF5-9034-000 запросить цену → | 1 PLATE, SIDE LIMIT, FRONT | |
| 21 | FF5-9035-000 запросить цену → | 1 PLATE, SIDE LIMIT, REAR | |
| 22 | FS7-0457-000 запросить цену → | 1 GEAR, 10T | |
| 23 | FS7-2201-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 24 | FS7-2202-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 25 | X71-7503-000 запросить цену → | 1 BALL, SLIDE CLICK FEELING | |
| 26 | X71-7503-000 запросить цену → | 1 BALL, SLIDE CLICK FEELING | |
| 501 | XB4-7400-809 запросить цену → | 3 SCREW,TAPPING,TRUSS HEAD,M4X8 | |
| 502 | XD1-1104-635 запросить цену → | 2 SHIM | |
| 503 | XD2-1200-202 запросить цену → | 2 RING,E |
15. NPN RF CASSETTE QTM,UVF,UVG,UVH,UVJ
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FB5-0159-000 запросить цену → | 1 SHEET, SEPARATION | |
| 2 | FB5-0162-000 запросить цену → | 1 SPRING, LEAF | |
| 3 | FB5-0163-000 запросить цену → | 1 SPRING, LEAF | |
| 4 | FB5-0164-000 запросить цену → | 1 RETAINER, SIDE | |
| 5 | FB5-0173-000 запросить цену → | 1 GUIDE, POSITIONING | |
| 6 | FB5-2843-00S запросить цену → | 1 CLAW, SEPARATION, FRONT | |
| 7 | FB5-2844-00S запросить цену → | 1 CLAW, SEPARATION, REAR | |
| 8 | FB6-0328-000 запросить цену → | 1 PANEL, CASSETTE, FRONT | |
| 9 | FS7-2201-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 10 | FS7-2202-000 запросить цену → | 1 SPRING, COMPRESSION | |
| 501 | XB4-7400-809 запросить цену → | 3 SCREW,TAPPING,TRUSS HEAD,M4X8 |
Каталог очень большой (707 позиций). Показаны первые 15 узлов со схемами; полный список доступен по запросу.
