Содержание
- 1. Figure List
- 2. Figure SNL Product Code No./Serial No.
- 3. Figure 001H ACCESSORIES (IR1435P EUR)
- 4. Figure 100D EXTERNAL COVERS, PANELS, ETC. (IR1435 EUR)
- 5. Figure 100F EXTERNAL COVERS, PANELS, ETC. (IR1435i EUR)
- 6. Figure 100I EXTERNAL COVERS, PANELS, ETC. (IR1435iF EUR)
- 7. Figure 100K EXTERNAL COVERS, PANELS, ETC. (IR1435P EUR)
- 8. Figure 101C INTERNAL COMPONENTS 1 (IR1435 EUR)
- 9. Figure 101D INTERNAL COMPONENTS 1 (IR1435i,1435iF,1435P EUR)

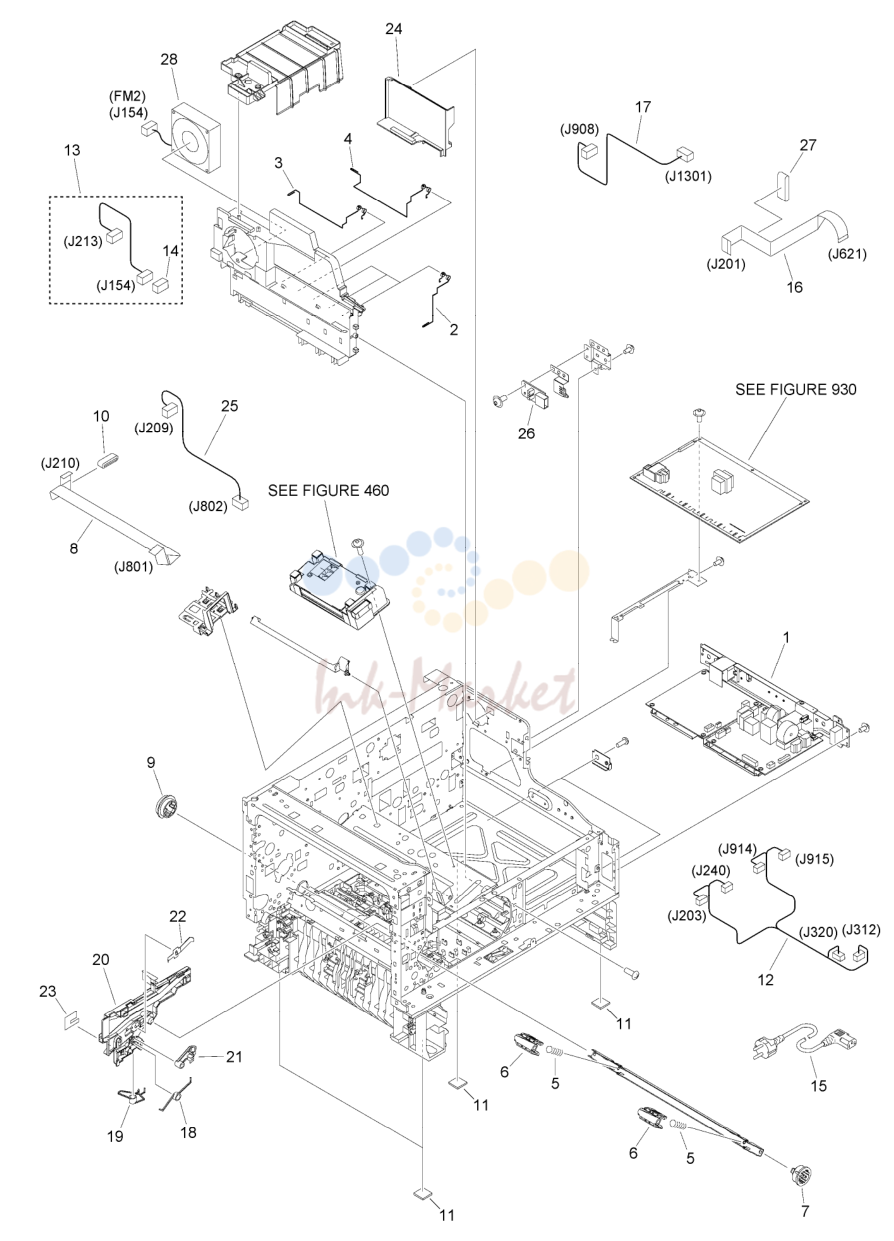

- 10. Figure 102E INTERNAL COMPONENTS 2 (230V EUR)

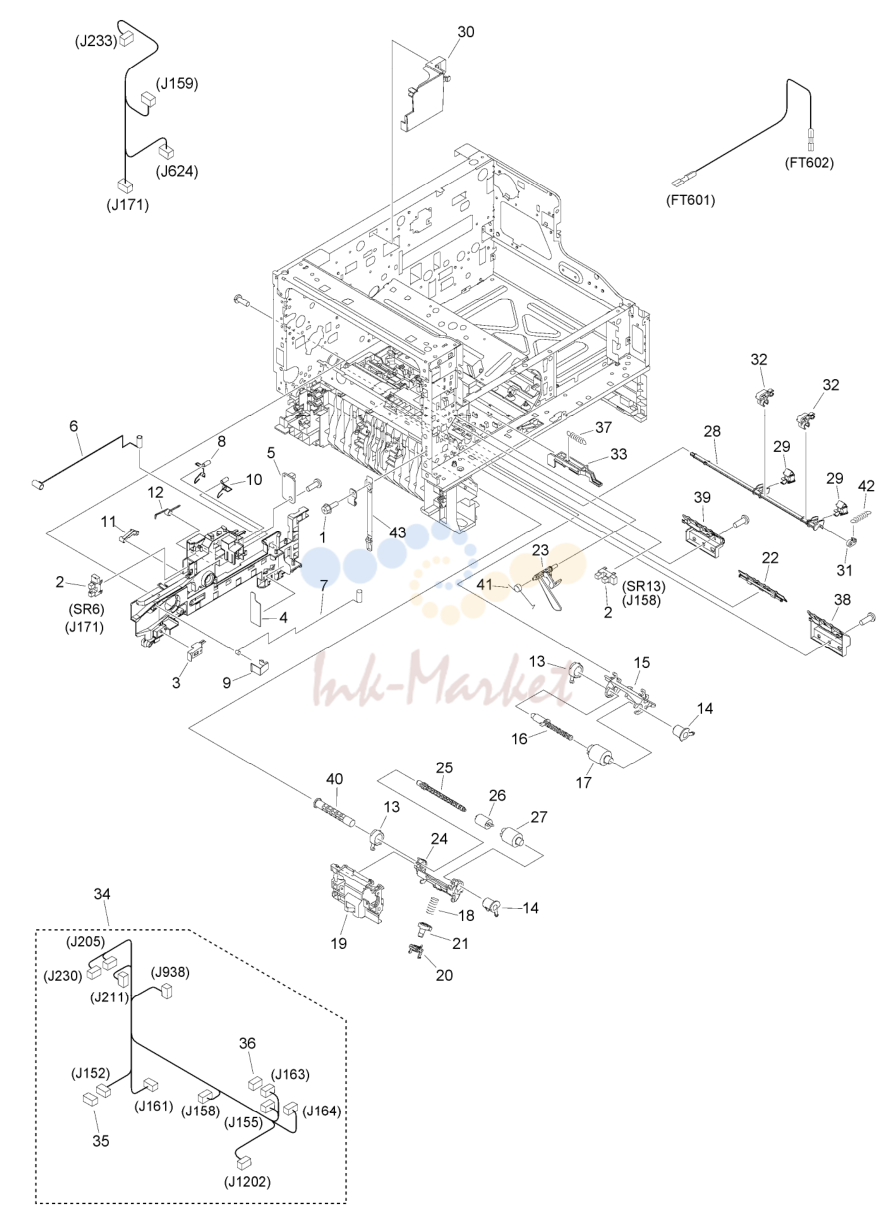

- 11. Figure 103 INTERNAL COMPONENTS 3

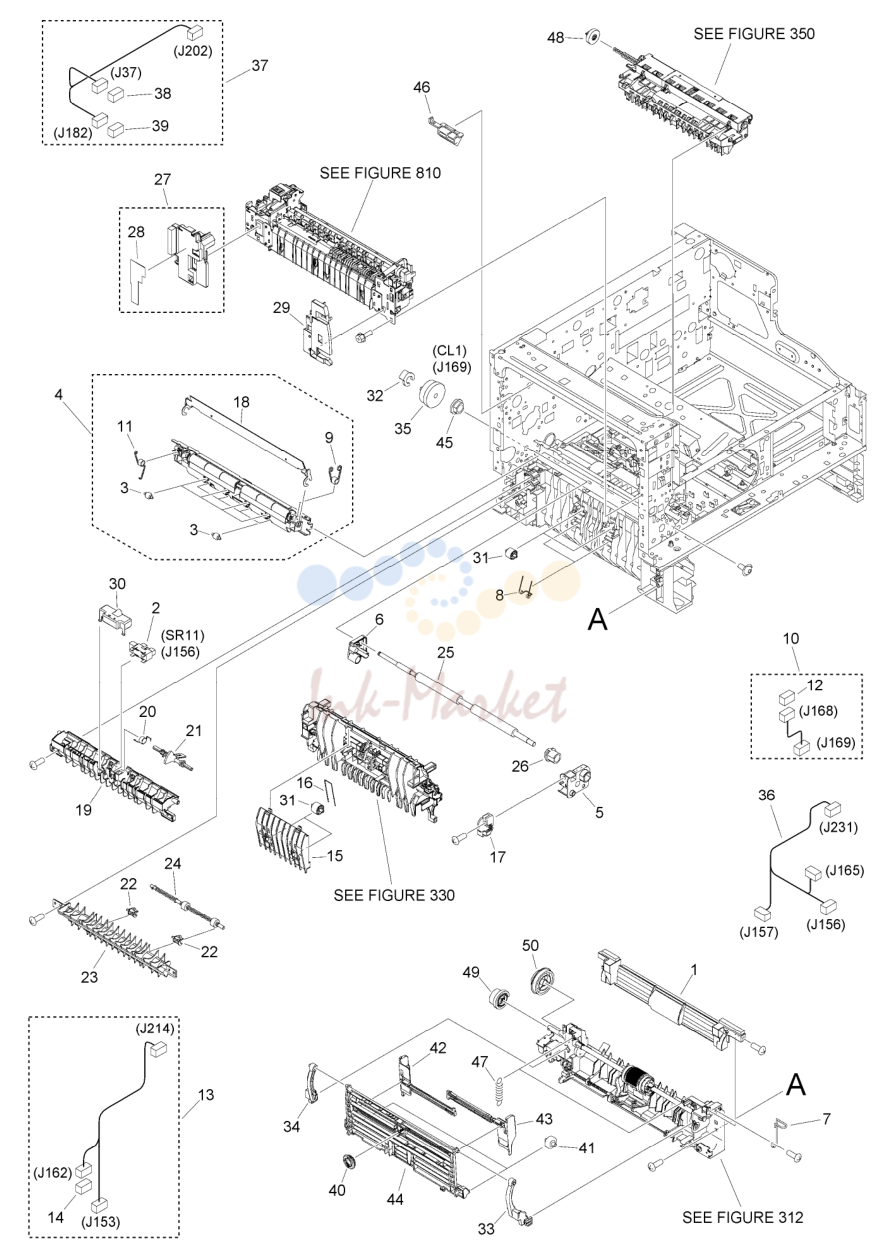

- 12. Figure 104 INTERNAL COMPONENTS 4

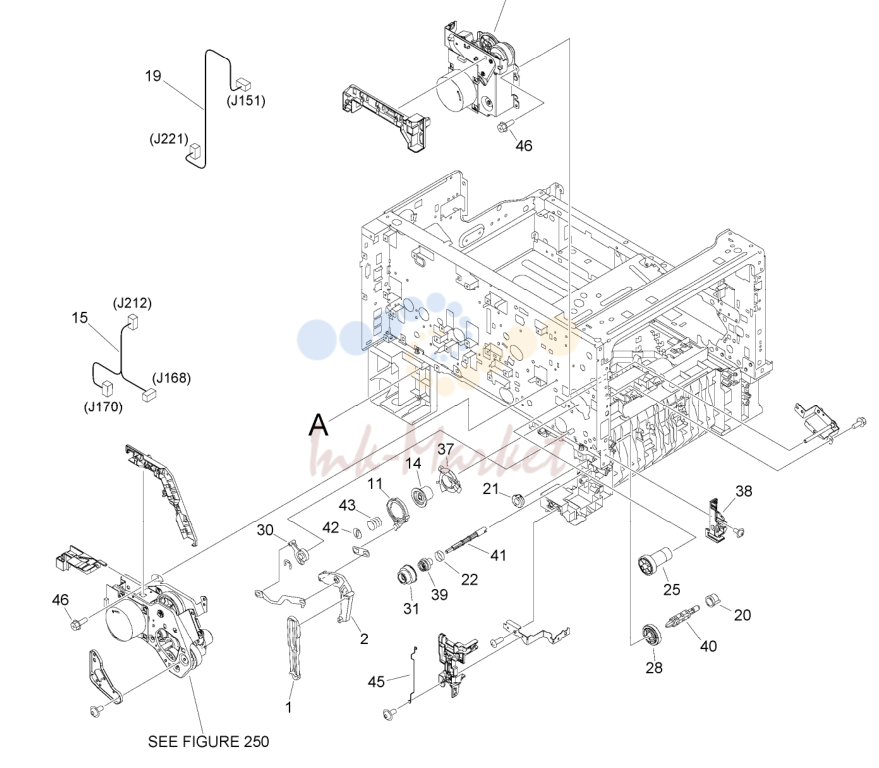

- 13. Figure 105 INTERNAL COMPONENTS 5

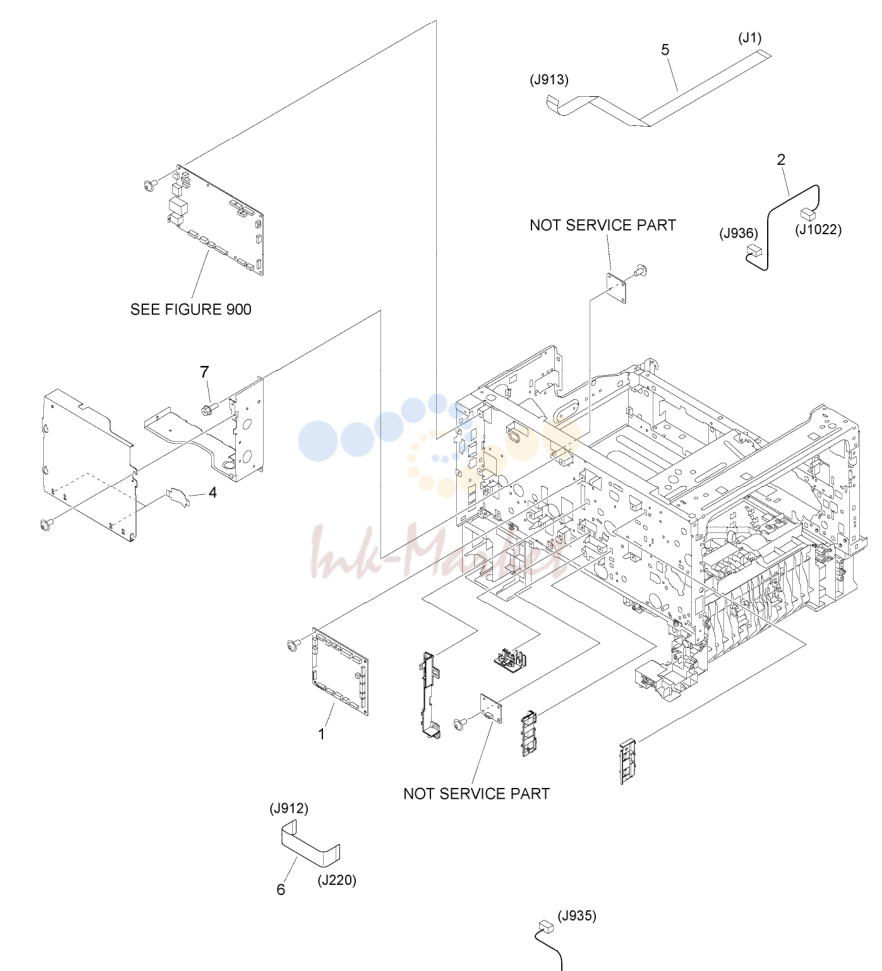

- 14. Figure 106A INTERNAL COMPONENTS 6 (EXCEPT FAX MODEL)

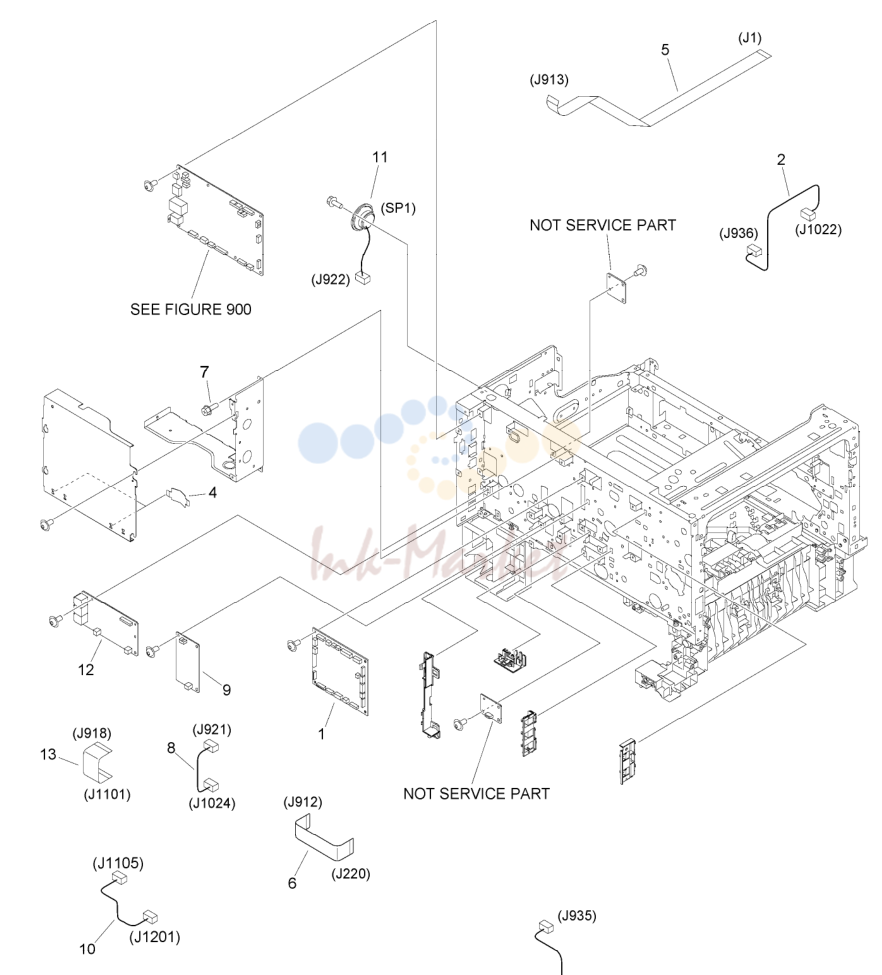

- 15. Figure 106C INTERNAL COMPONENTS 6 (IR1435iF EUR)
- 16. Figure 110 LEFT DOOR ASSEMBLY

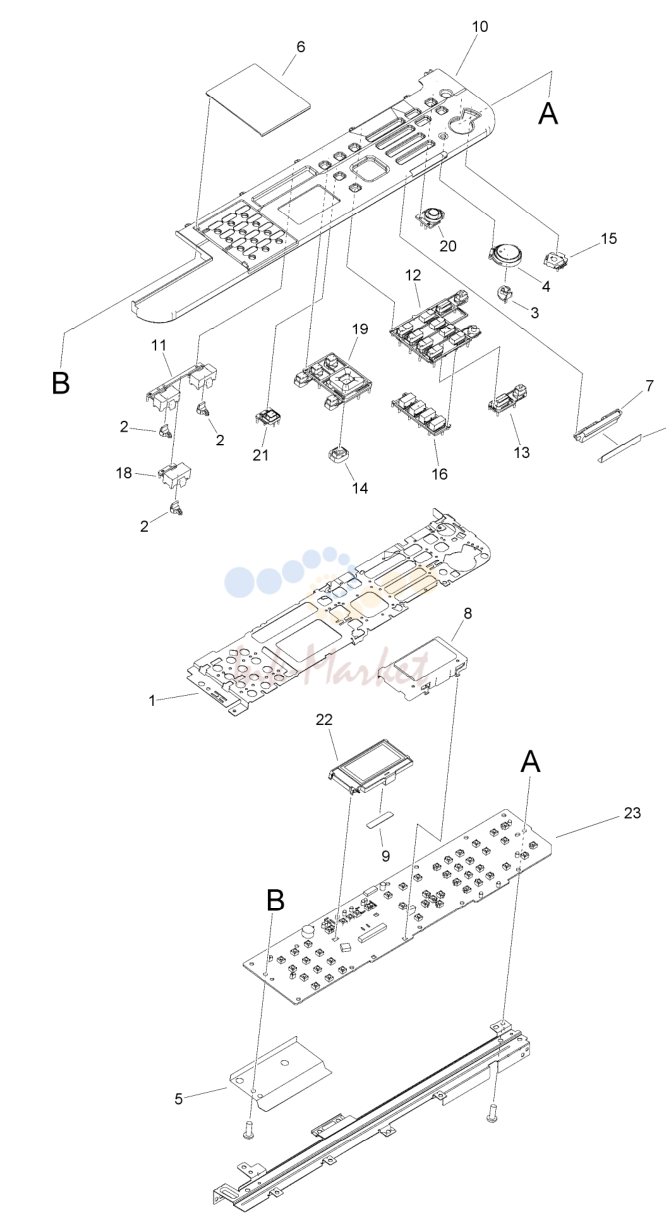

- 17. Figure 130E CONTROL PANEL ASSEMBLY (IR1435 EUR)

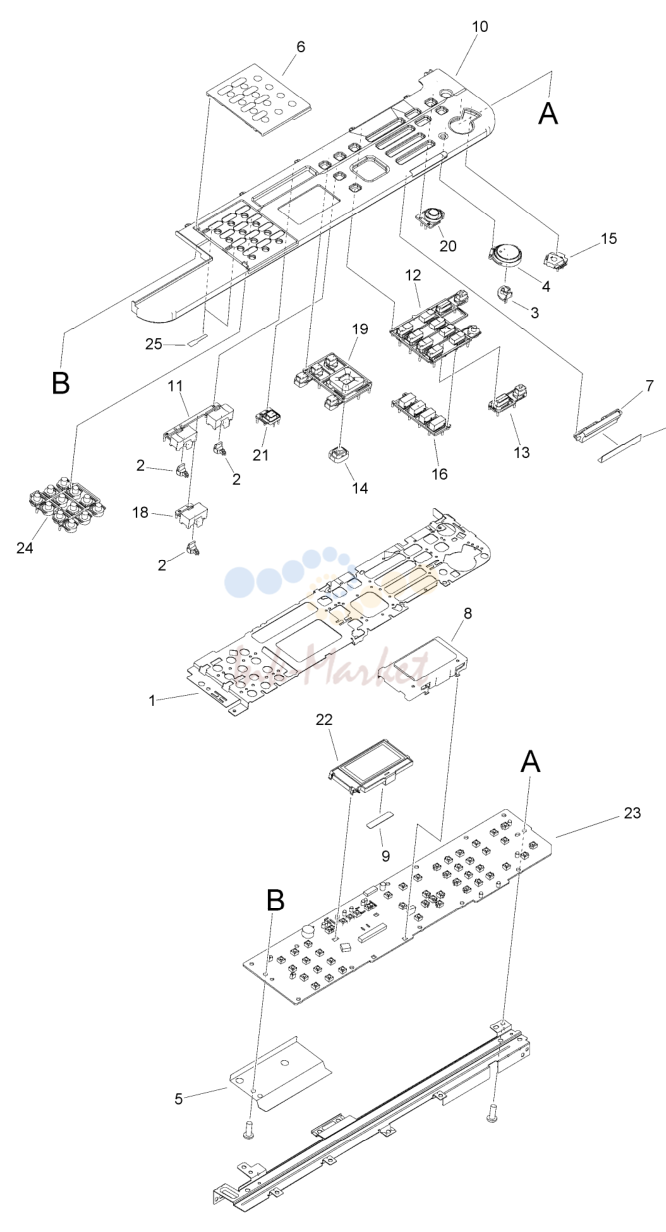

- 18. Figure 130I CONTROL PANEL ASSEMBLY (IR1435i EUR)

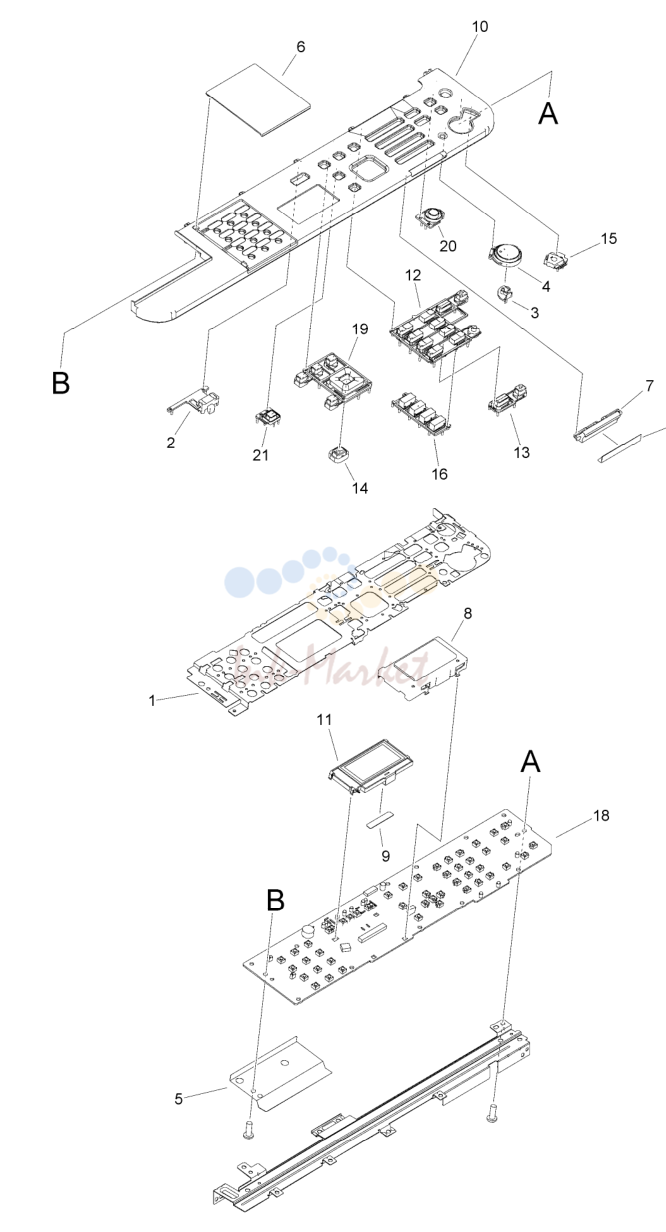

- 19. Figure 130N CONTROL PANEL ASSEMBLY (IR1435P EUR)

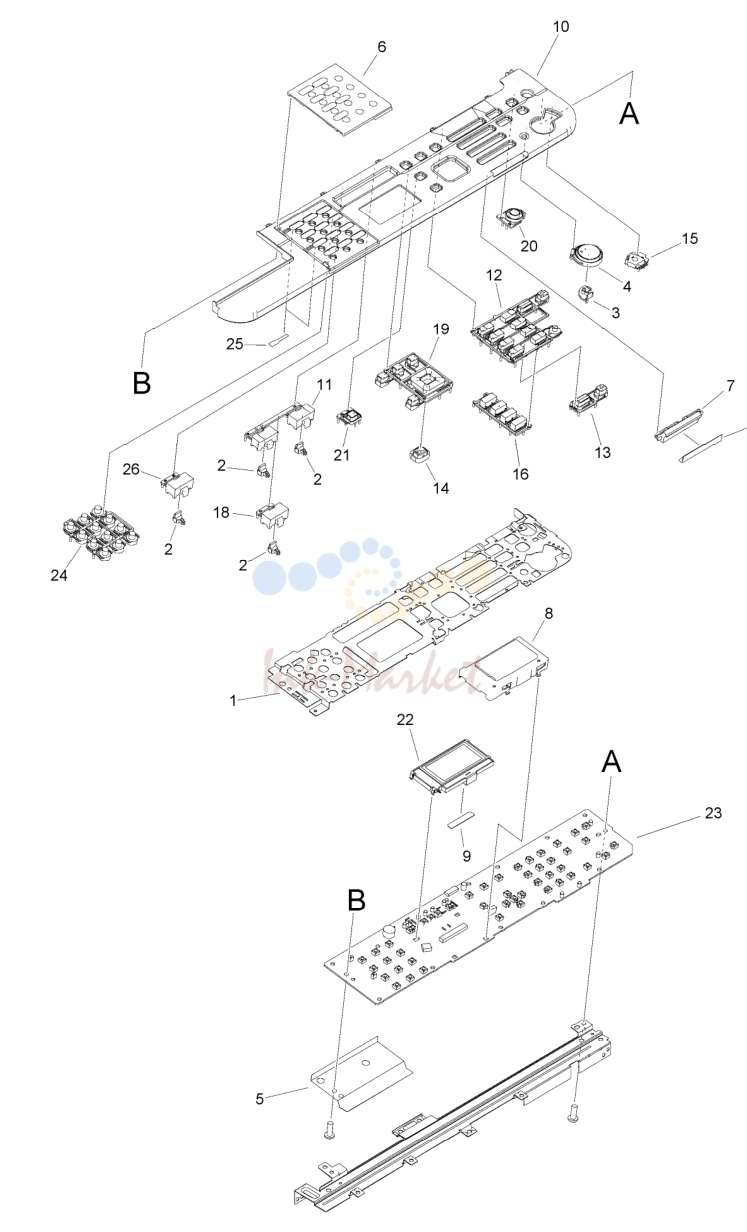

- 20. Figure 130O CONTROL PANEL ASSEMBLY (IR1435iF EUR)

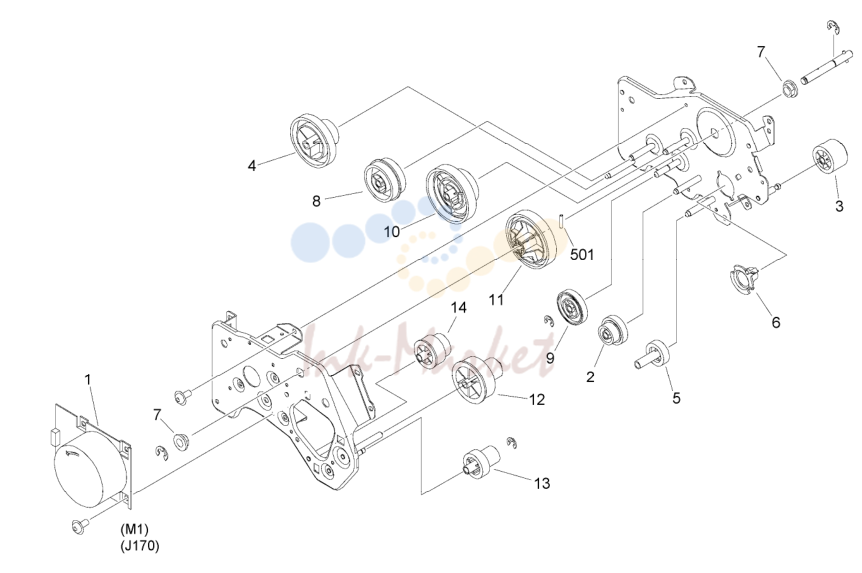

- 21. Figure 250 MAIN DRIVE ASSEMBLY

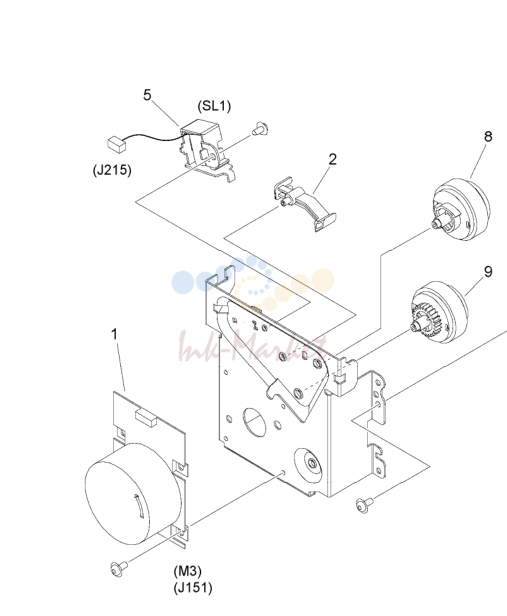

- 22. Figure 280 FIXING DRIVE ASSEMBLY
- 23. Figure 312 MULTI FEED ASSEMBLY

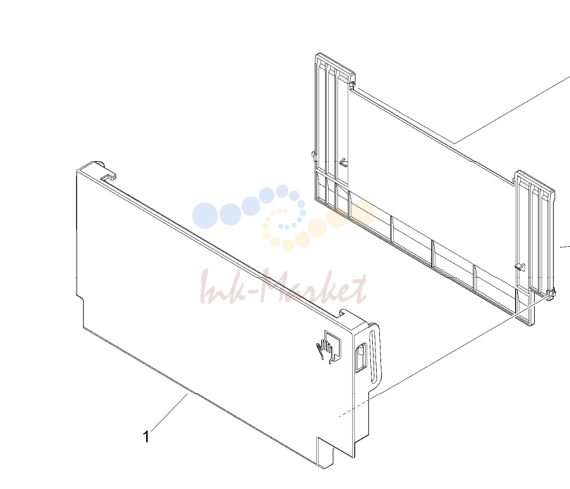

- 24. Figure 315 MULTI FEED TRAY ASS'Y

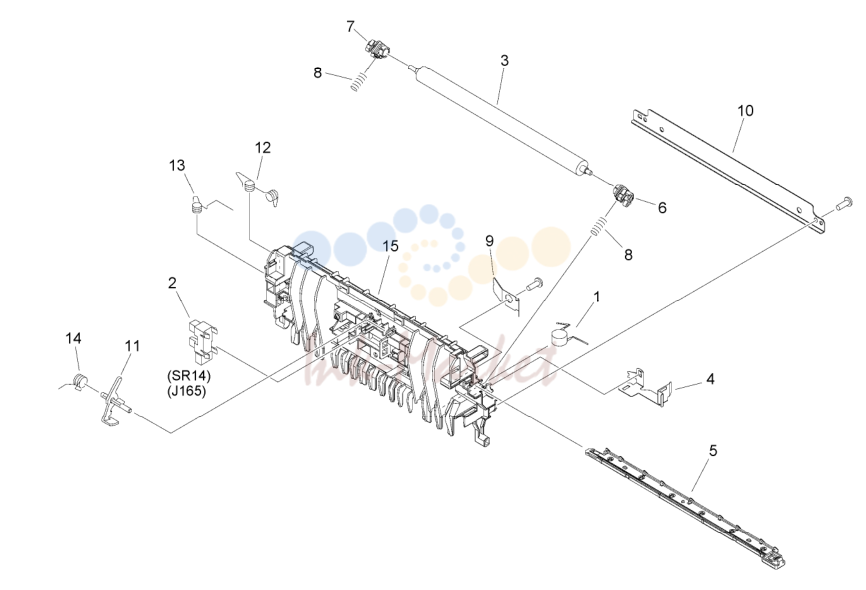

- 25. Figure 330 TRANSFER MOUNT ASSEMBLY
- 26. Figure 350 PAPER DELIVERY ASSEMBLY
- 27. Figure 400A READER ASSEMBLY(COPYBOARD MODEL)
- 28. Figure 400B READER ASSEMBLY (ADF MODEL)
- 29. Figure 460B LASER SCANNER ASSEMBLY (IR1435 EUR)
- 30. Figure 810B FIXING ASSEMBLY(230V)
- 31. Figure 900A CONTROLLER PCB ASSEMBLY (IR1435/1435P SERIES)
- 32. Figure B12 FEEDER COVER ASSEMBLY
- 33. Figure B13 PAPER FEED DRIVE ASSEMBLY
- 34. Figure D10 COPYBOARD COVER ASSEMBLY
- 35. Figure H30B CASSETTE ASSEMBLY (A4)
1. Figure List
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 103 | INTERNAL COMPONENTS | ||
| 104 | INTERNAL COMPONENTS | ||
| 105 | INTERNAL COMPONENTS | ||

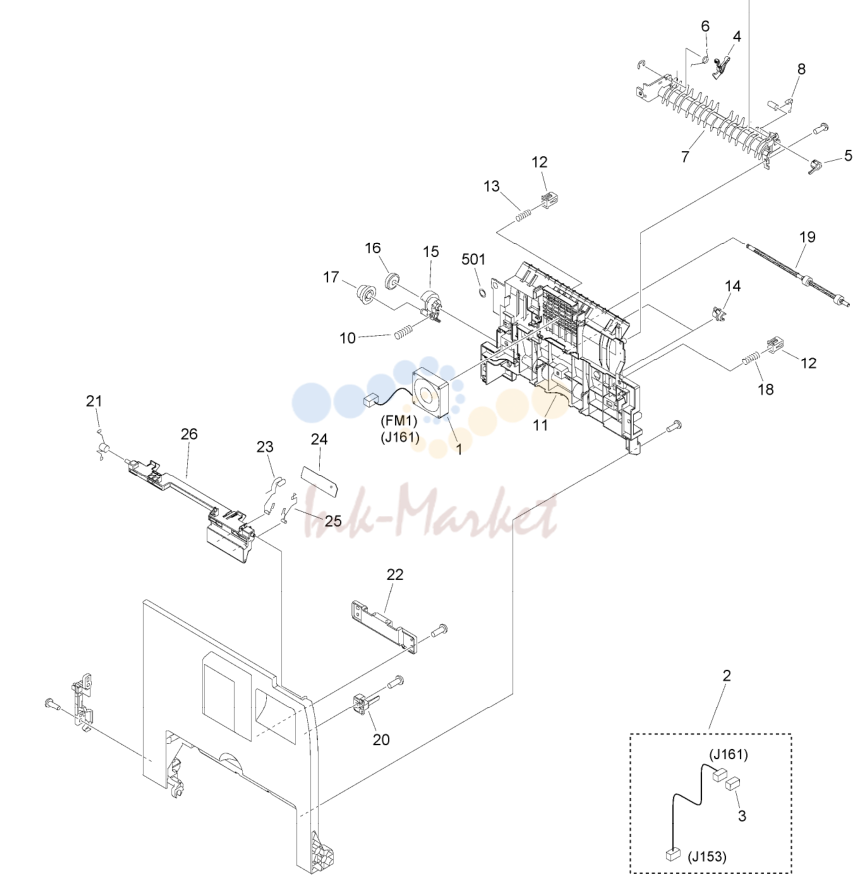

| 110 | LEFT DOOR ASSEMBLY | ||
| 250 | MAIN DRIVE ASSEMBLY | ||
| 280 | FIXING DRIVE ASSEMBLY | ||

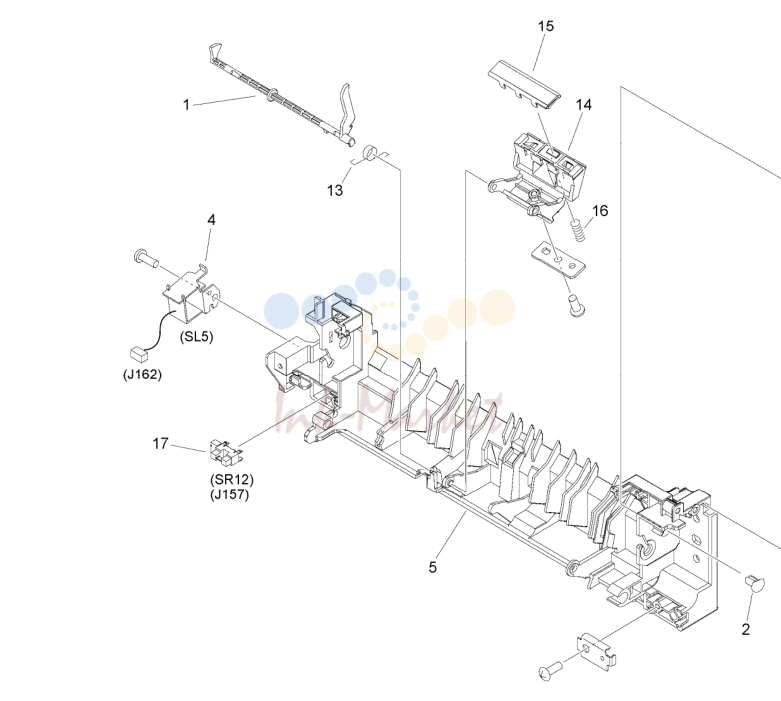

| 312 | MULTI FEED ASSEMBLY | ||
| 315 | MULTI FEED TRAY ASS'Y | ||
| 330 | TRANSFER MOUNT ASSEMBLY | ||
| 350 | PAPER DELIVERY ASSEMBLY | ||
| 930 | H.V.T PCB ASSEMBLY |
2. Figure SNL Product Code No./Serial No.
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FE4-2232-000 запросить цену → | 1LABEL, CLEANING | |
| 2 | FK2-5275-000 запросить цену → | 1CORD, MODULAR | |
| 3 | QK1-6441-000 запросить цену → | 1CORD, MODULER | |
| 4 | FK4-3189-000 запросить цену → | 1CD-ROM, SOFTWARE | |
| 5 | QK1-6446-000 запросить цену → | 1PLUG | |
| 6 | QK1-6443-000 запросить цену → | 1PLUG | |
| 7 | QK1-6450-000 запросить цену → | 1PLUG |

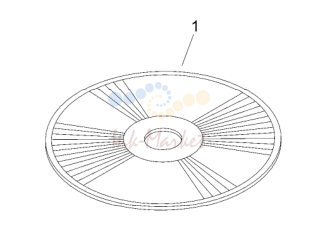

3. Figure 001H ACCESSORIES (IR1435P EUR)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FK4-3184-000 запросить цену → | 1CD-ROM, SOFTWARE English,French,Ita | |
| 2 | FK4-3185-000 запросить цену → | 1CD-ROM, SOFTWARE | |
| 3 | FK4-3186-000 запросить цену → | 1CD-ROM, SOFTWARE For Macintosh |

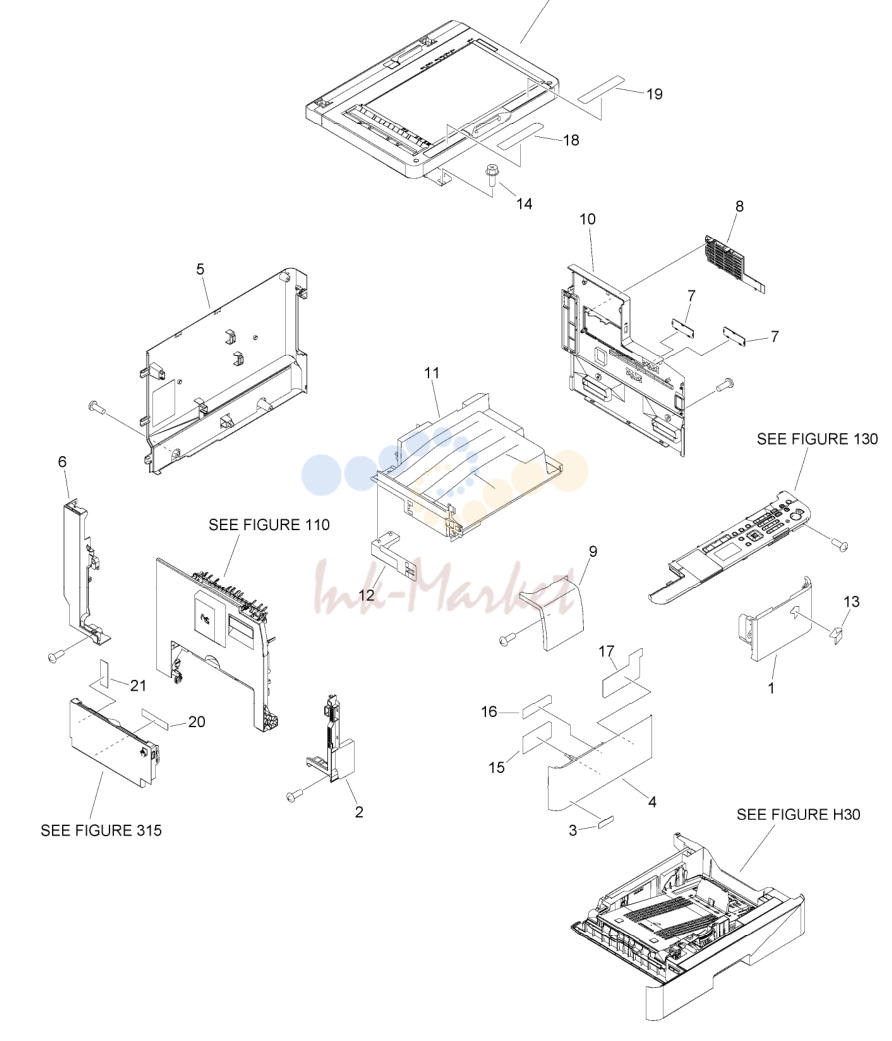

4. Figure 100D EXTERNAL COVERS, PANELS, ETC. (IR1435 EUR)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FL0-6361-000 запросить цену → | 1COVER, FRONT, RIGHT | |
| 2 | FL0-5362-000 запросить цену → | 1COVER, LEFT, FRONT | |
| 3 | FE4-1817-000 запросить цену → | 1LABEL, TONER | |
| 4 | FE3-4140-000 запросить цену → | 1COVER, FRONT | |
| 5 | FL0-5364-000 запросить цену → | 1COVER, REAR | |
| 6 | FL0-5363-000 запросить цену → | 1COVER, LEFT, REAR | |
| 7 | FC6-7545-000 запросить цену → | 2COVER, BLANKING | |
| 8 | FE3-8685-000 запросить цену → | 1DUCT, RIGHT | |
| 9 | FE3-4137-000 запросить цену → | 1COVER, FRONT, LEFT | |
| 10 | FE4-2211-000 запросить цену → | 1COVER, RIGHT | |
| 11 | FL0-7496-000 запросить цену → | 1TRAY, PAPER DELIVERY | |
| 12 | FL0-7497-000 запросить цену → | 1COVER, PAPER DELIVERY, LEFT | |
| 13 | FL0-4990-000 запросить цену → | 1EMBLEM | |
| 14 | XA9-1386-000 запросить цену → | 4SCREW,RS,M3X8 | |
| 15 | FE4-6186-000 запросить цену → | 1LABEL, TONER | |
| 16 | FE4-6183-000 запросить цену → | 1LABEL, TONER | |
| 17 | FE4-7004-000 запросить цену → | 1LABEL, TONER EXCHANGE | |
| 18 | FE4-2233-000 запросить цену → | 1LABEL, CLEANING | |
| 19 | FE4-2228-000 запросить цену → | 1LABEL, COPY PROHIBITION | |
| 20 | FE4-6180-000 запросить цену → | 1LABEL, PAPER SIZE | |
| 21 | FE4-6177-000 запросить цену → | 1LABEL, PAPER SET |
5. Figure 100F EXTERNAL COVERS, PANELS, ETC. (IR1435i EUR)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FL0-6363-000 запросить цену → | 1COVER, FRONT, RIGHT | |
| 2 | FL0-5362-000 запросить цену → | 1COVER, LEFT, FRONT | |
| 3 | FE4-1817-000 запросить цену → | 1LABEL, TONER | |
| 4 | FE3-4140-000 запросить цену → | 1COVER, FRONT | |
| 5 | FL0-5364-000 запросить цену → | 1COVER, REAR | |
| 6 | FL0-5363-000 запросить цену → | 1COVER, LEFT, REAR | |
| 7 | FC6-7545-000 запросить цену → | 2COVER, BLANKING | |
| 8 | FE3-8685-000 запросить цену → | 1DUCT, RIGHT | |
| 9 | FE3-4137-000 запросить цену → | 1COVER, FRONT, LEFT | |
| 10 | FE4-2211-000 запросить цену → | 1COVER, RIGHT | |
| 11 | FL0-7496-000 запросить цену → | 1TRAY, PAPER DELIVERY | |
| 12 | FL0-7497-000 запросить цену → | 1COVER, PAPER DELIVERY, LEFT | |
| 13 | FL0-4990-000 запросить цену → | 1EMBLEM | |
| 14 | XA9-1386-000 запросить цену → | 4SCREW,RS,M3X8 | |
| 15 | FE4-2236-000 запросить цену → | 1LABEL, TONER | |
| 16 | FE4-6186-000 запросить цену → | 1LABEL, TONER | |
| 17 | FE4-7004-000 запросить цену → | 1LABEL, TONER EXCHANGE | |
| 18 | FE4-2229-000 запросить цену → | 1LABEL, CLEANING | |
| 19 | FE4-2225-000 запросить цену → | 1LABEL, COPY PROHIBITION | |
| 20 | FE4-6180-000 запросить цену → | 1LABEL, PAPER SIZE | |
| 21 | FE4-6176-000 запросить цену → | 1LABEL, PAPER SET |
6. Figure 100I EXTERNAL COVERS, PANELS, ETC. (IR1435iF EUR)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FL0-6365-000 запросить цену → | 1COVER, FRONT, RIGHT | |
| 2 | FL0-5362-000 запросить цену → | 1COVER, LEFT, FRONT | |
| 3 | FE4-1817-000 запросить цену → | 1LABEL, TONER | |
| 4 | FE3-4140-000 запросить цену → | 1COVER, FRONT | |
| 5 | FL0-5364-000 запросить цену → | 1COVER, REAR | |
| 6 | FL0-5363-000 запросить цену → | 1COVER, LEFT, REAR | |
| 7 | FC6-7545-000 запросить цену → | 2COVER, BLANKING | |
| 8 | FE3-8685-000 запросить цену → | 1DUCT, RIGHT | |
| 9 | FE3-4137-000 запросить цену → | 1COVER, FRONT, LEFT | |
| 10 | FL0-6456-000 запросить цену → | 1COVER, RIGHT | |
| 11 | FL0-7496-000 запросить цену → | 1TRAY, PAPER DELIVERY | |
| 12 | FL0-7497-000 запросить цену → | 1COVER, PAPER DELIVERY, LEFT | |
| 13 | FL0-4990-000 запросить цену → | 1EMBLEM | |
| 14 | XA9-1386-000 запросить цену → | 4SCREW,RS,M3X8 | |
| 15 | FE4-2236-000 запросить цену → | 1LABEL, TONER | |
| 16 | FE4-6186-000 запросить цену → | 1LABEL, TONER | |
| 17 | FE4-7004-000 запросить цену → | 1LABEL, TONER EXCHANGE | |
| 18 | FE4-2229-000 запросить цену → | 1LABEL, CLEANING | |
| 19 | FE4-2225-000 запросить цену → | 1LABEL, COPY PROHIBITION | |
| 20 | FE4-6180-000 запросить цену → | 1LABEL, PAPER SIZE | |
| 21 | FE4-6176-000 запросить цену → | 1LABEL, PAPER SET |

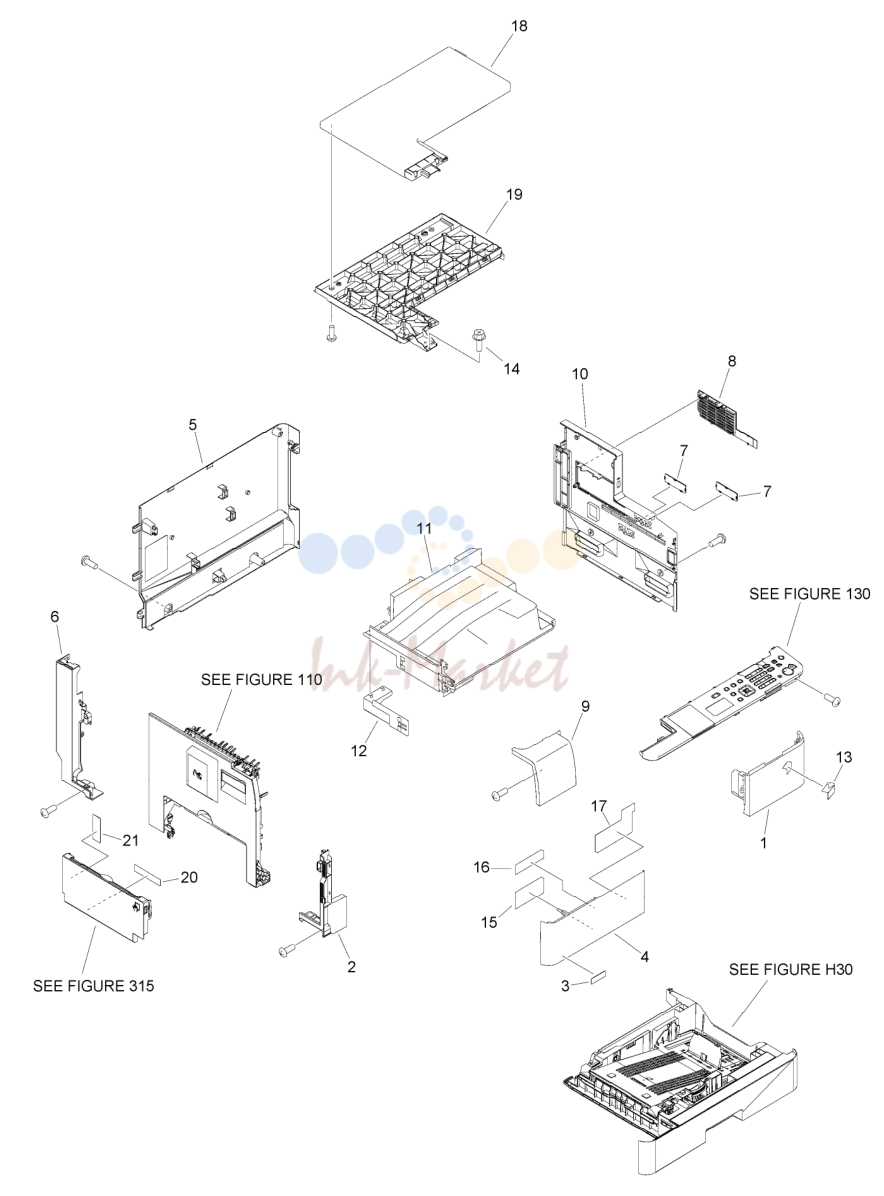

7. Figure 100K EXTERNAL COVERS, PANELS, ETC. (IR1435P EUR)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FL0-6367-000 запросить цену → | 1COVER, FRONT, RIGHT | |
| 2 | FL0-5362-000 запросить цену → | 1COVER, LEFT, FRONT | |
| 3 | FE4-1817-000 запросить цену → | 1LABEL, TONER | |
| 4 | FE3-4140-000 запросить цену → | 1COVER, FRONT | |
| 5 | FL0-5364-000 запросить цену → | 1COVER, REAR | |
| 6 | FL0-5363-000 запросить цену → | 1COVER, LEFT, REAR | |
| 7 | FC6-7545-000 запросить цену → | 2COVER, BLANKING | |
| 8 | FE3-8685-000 запросить цену → | 1DUCT, RIGHT | |
| 9 | FL0-5251-000 запросить цену → | 1COVER, FRONT UPPER | |
| 10 | FE4-2211-000 запросить цену → | 1COVER, RIGHT | |
| 11 | FL0-7496-000 запросить цену → | 1TRAY, PAPER DELIVERY | |
| 12 | FL0-7497-000 запросить цену → | 1COVER, PAPER DELIVERY, LEFT | |
| 13 | FL0-4990-000 запросить цену → | 1EMBLEM | |
| 14 | XA9-1386-000 запросить цену → | 4SCREW,RS,M3X8 | |
| 15 | FE4-2236-000 запросить цену → | 1LABEL, TONER | |
| 16 | FE4-6186-000 запросить цену → | 1LABEL, TONER | |
| 17 | FE4-7004-000 запросить цену → | 1LABEL, TONER EXCHANGE | |
| 18 | FE4-5408-000 запросить цену → | 1COVER, READER, UPPER | |
| 19 | FL0-7725-000 запросить цену → | 1COVER, READER, LOWER | |
| 20 | FE4-6180-000 запросить цену → | 1LABEL, PAPER SIZE | |
| 21 | FE4-6176-000 запросить цену → | 1LABEL, PAPER SET |
8. Figure 101C INTERNAL COMPONENTS 1 (IR1435 EUR)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | KE8-1091-020 запросить цену → | 1GASKET | |
| 2 | FE3-4380-000 запросить цену → | 1COVER, DUCT | |
| 3 | WC2-5806-000 запросить цену → | 1SWITCH, PUSH SW1 | |
| 4 | FE3-4353-000 запросить цену → | 1SPRING, CONTACT | |
| 5 | FE3-4346-000 запросить цену → | 1SPRING, CONTACT | |
| 6 | FE3-4352-000 запросить цену → | 1SPRING, CONTACT | |
| 7 | FL0-7450-000 запросить цену → | 1GUIDE, DEV. POSITIONING | |
| 8 | FK2-6461-000 запросить цену → | 1FAN FM3 | |
| 9 | VS1-7177-003 запросить цену → | 1CONNECTOR, SNAP TIGHT, BK | |
| 10 | FE3-4377-000 запросить цену → | 1SPRING, CONTACT | |
| 11 | FE3-4379-000 запросить цену → | 1SPRING, CONTACT | |
| 12 | FE3-4378-000 запросить цену → | 1SPRING, CONTACT | |
| 13 | FE4-1512-000 запросить цену → | 1SPRING, LEAF | |
| 14 | FM1-B923-000 запросить цену → | 1CABLE, INTERLOCK SWITCH SW2,SW3 | |
| 15 | FM1-B936-000 запросить цену → | 1CABLE, HEATER | |
| 16 | FE4-5406-000 запросить цену → | 1SPRING, TORSION | |
| 17 | FC5-4697-000 запросить цену → | 1RING, RETAINING | |
| 18 | FE3-4141-000 запросить цену → | 1COVER, INNER | |
| 19 | FE4-4676-000 запросить цену → | 1ARM, INTERLOCK | |
| 20 | FE4-4677-000 запросить цену → | 1SPRING, TORSION | |
| 21 | FE4-5405-000 запросить цену → | 1SHUTTER | |
| 22 | FE4-5669-000 запросить цену → | 1SPRING, LEAF | |
| 23 | FE4-7568-000 запросить цену → | 1LABEL, LASER CAUTION | |
| 24 | FE3-4385-000 запросить цену → | 1LABEL, TONER BOTTLE SET |

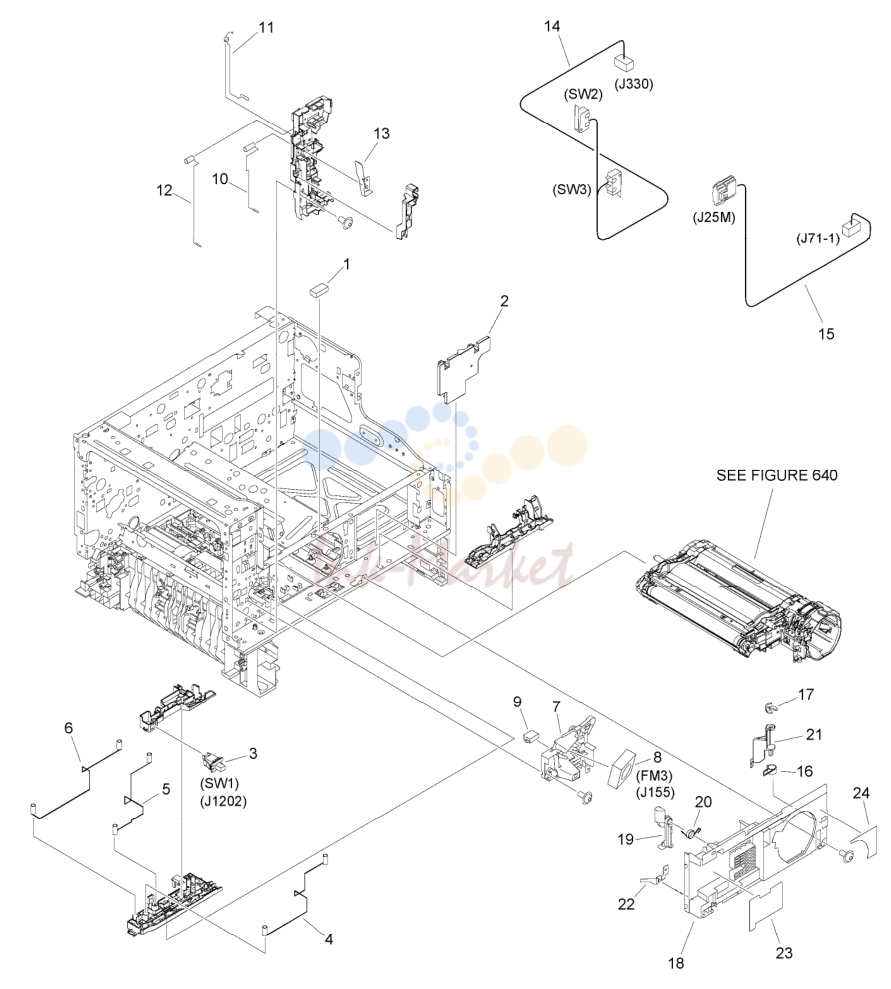

9. Figure 101D INTERNAL COMPONENTS 1 (IR1435i,1435iF,1435P EUR)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | KE8-1091-020 запросить цену → | 1GASKET | |
| 2 | FE3-4380-000 запросить цену → | 1COVER, DUCT | |
| 3 | WC2-5806-000 запросить цену → | 1SWITCH, PUSH SW1 | |
| 4 | FE3-4353-000 запросить цену → | 1SPRING, CONTACT | |
| 5 | FE3-4346-000 запросить цену → | 1SPRING, CONTACT | |
| 6 | FE3-4352-000 запросить цену → | 1SPRING, CONTACT | |
| 7 | FL0-7450-000 запросить цену → | 1GUIDE, DEV. POSITIONING | |
| 8 | FK2-6461-000 запросить цену → | 1FAN | |
| 9 | VS1-7177-003 запросить цену → | 1CONNECTOR, SNAP TIGHT, BK | |
| 10 | FE3-4377-000 запросить цену → | 1SPRING, CONTACT | |
| 11 | FE3-4379-000 запросить цену → | 1SPRING, CONTACT | |
| 12 | FE3-4378-000 запросить цену → | 1SPRING, CONTACT | |
| 13 | FE4-1512-000 запросить цену → | 1SPRING, LEAF | |
| 14 | FM1-B923-000 запросить цену → | 1CABLE, INTERLOCK SWITCH | |
| 15 | FM1-B936-000 запросить цену → | 1CABLE, HEATER | |
| 16 | FE4-5406-000 запросить цену → | 1SPRING, TORSION | |
| 17 | FC5-4697-000 запросить цену → | 1RING, RETAINING | |
| 18 | FE3-4141-000 запросить цену → | 1COVER, INNER | |
| 19 | FE4-4676-000 запросить цену → | 1ARM, INTERLOCK | |
| 20 | FE4-4677-000 запросить цену → | 1SPRING, TORSION | |
| 21 | FE4-5405-000 запросить цену → | 1SHUTTER | |
| 22 | FE4-5669-000 запросить цену → | 1SPRING, LEAF | |
| 23 | FE4-7567-000 запросить цену → | 1LABEL, LASER CAUTION | |
| 24 | FE3-4385-000 запросить цену → | 1LABEL, TONER BOTTLE SET |
10. Figure 102E INTERNAL COMPONENTS 2 (230V EUR)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FM1-J727-000 запросить цену → | 1POWER | SUPPLY ASSEMBLY |
| 2 | FE3-4338-000 запросить цену → | 3SPRING, CONTACT | |
| 3 | FE3-4341-000 запросить цену → | 1SPRING, CONTACT | |
| 4 | FE3-4339-000 запросить цену → | 1SPRING, CONTACT | |
| 5 | FE3-4131-000 запросить цену → | 2SPRING, COMPRESSION | |
| 6 | FE3-4132-000 запросить цену → | 2CAM, PRESSURE, DEV. | |
| 7 | FE3-4550-000 запросить цену → | 1BUSHING | |
| 8 | FK4-0384-000 запросить цену → | 1CABLE, FLEXIBLE FLAT | |
| 9 | FE3-4158-000 запросить цену → | 1GEAR, 23T | |
| 10 | WE8-6946-000 запросить цену → | 1CORE, RING | |
| 11 | FC6-7363-000 запросить цену → | 4FOOT, RUBBER | |
| 12 | FM1-B917-000 запросить цену → | 1CABLE, INTERFACE | |
| 13 | FM1-B915-000 запросить цену → | 1CABLE, POWER SUPPLY FAN | |
| 14 | VS1-7177-003 запросить цену → | 1CONNECTOR, SNAP TIGHT, BK | |
| 15 | FK4-0376-000 запросить цену → | 1POWER | CORD |
| 16 | FK4-0382-000 запросить цену → | 1CABLE, FLEXIBLE FLAT | |
| 17 | FM1-B930-000 запросить цену → | 1CABLE, USB HOST | |
| 18 | FE3-4323-000 запросить цену → | 1SPRING, TORSION | |
| 19 | FE3-4846-000 запросить цену → | 1SPRING, GROUNDING | |
| 20 | FE3-4426-000 запросить цену → | 1GUIDE, FRONT | |
| 21 | FE3-4551-000 запросить цену → | 1LOCK, FRONT | |
| 22 | FE4-0446-000 запросить цену → | 1SPRING, LEAF | |
| 23 | FL0-6483-000 запросить цену → | 1SHEET, SPRING FIXED | |
| 24 | FL0-5946-000 запросить цену → | 1COVER, PAPER DELIVERY, RIGHT | |
| 25 | FM1-B903-000 запросить цену → | 1CABLE, MOTOR | |
| 26 | FM1-G976-000 запросить цену → | 1PCB, USB | |
| 28 | FK2-0360-000 запросить цену → | 1FAN FM2 |
11. Figure 103 INTERNAL COMPONENTS 3
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 103 | NPN RFINTERNAL COMPONENTS | ||
| 1 | XA9-1386-000 запросить цену → | 1SCREW,RS,M3X8 | |
| 2 | WG8-5935-000 запросить цену → | 2IC, PHOTO INTERRUPTER SR6,13 | |
| 3 | FE3-4321-000 запросить цену → | 1PLATE, TRANSFER CONTACT | |
| 4 | FL0-3978-000 запросить цену → | 1SHEET, GUIDE, REAR | |
| 5 | FM1-B895-000 запросить цену → | 1PCB, FUSE CONNECTING | |
| 6 | FE3-4347-000 запросить цену → | 1SPRING, CONTACT | |
| 7 | FE3-4349-000 запросить цену → | 1SPRING, CONTACT | |
| 8 | FE3-9545-000 запросить цену → | 1SPRING | |
| 9 | FE3-9546-000 запросить цену → | 1PLATE, STATIC CHARGE CONTACT | |
| 10 | FE3-9815-000 запросить цену → | 1SPRING | |
| 11 | FE4-4398-000 запросить цену → | 1LOCK, REAR | |
| 12 | FE4-4399-000 запросить цену → | 1SPRING, TORSION | |
| 13 | FC5-4849-000 запросить цену → | 2BUSHING,FACE-DOWN ROLLER | |
| 14 | FC6-7354-000 запросить цену → | 2BUSHING, FEED ROLLER | |
| 15 | FL1-0202-000 запросить цену → | 1HOLDER, ROLLER | |
| 16 | FL0-3331-000 запросить цену → | 1SHAFT, TRANSMISSION | |
| 17 | FL0-3407-000 запросить цену → | 1ROLLER, FEED | |
| 18 | FE4-0233-000 запросить цену → | 1SPRING, COMPRESSION | |
| 19 | FE4-1051-000 запросить цену → | 1MOUNT, ROLLER HOLDER | |
| 20 | FE4-1052-000 запросить цену → | 1MOUNT, ROLLER SPRING | |
| 21 | FE4-1053-000 запросить цену → | 1HOLDER, SPRING | |
| 22 | FE3-4734-000 запросить цену → | 1GUIDE, PAPER, CENTER | |
| 23 | FE4-9021-000 запросить цену → | 1FLAG, SENSOR | |
| 24 | FE3-9551-000 запросить цену → | 1HOLDER, ROLLER | |
| 25 | FE3-9555-000 запросить цену → | 1SHAFT, TRANSMISSION | |
| 26 | FE4-4179-000 запросить цену → | 1LIMITER, TORQUE | |
| 27 | FL0-3408-000 запросить цену → | 1ROLLER, SEPARATION | |
| 28 | FE4-0299-000 запросить цену → | 1SHAFT, TRANSMISSION | |
| 29 | FL0-3259-000 запросить цену → | 2ROLLER, PAPER PICK-UP | |
| 30 | FE4-4356-000 запросить цену → | 1COVER, PAPER DELIVERY, REAR | |
| 31 | FB4-9820-000 запросить цену → | 1COLLAR, SPRING | |
| 32 | FC6-7353-000 запросить цену → | 2BUSHING, PICK-UP ROLLER | |
| 33 | FC6-7367-000 запросить цену → | 1LEVER, SENSOR | |
| 34 | FM1-B905-000 запросить цену → | 1CABLE, TONER SENSOR | |
| 35 | VS1-7177-002 запросить цену → | 1CONNECTOR, SNAP TIGHT, BK | |
| 36 | VS1-7177-006 запросить цену → | 1CONNECTOR, SNAP TIGHT, BK | |
| 37 | FU6-2406-000 запросить цену → | 1SPRING, TENSION | |
| 38 | FE3-4733-000 запросить цену → | 1GUIDE, PAPER, FRONT | |
| 39 | FE4-0217-000 запросить цену → | 1GUIDE, PAPER, REAR | |
| 40 | FE3-9553-000 запросить цену → | 1SHAFT, TRANSMISSION | |
| 41 | FE4-3726-000 запросить цену → | 1SPRING, TORSION | |
| 42 | FE4-5355-000 запросить цену → | 1SPRING, TENSION | |
| 43 | FE3-4328-000 запросить цену → | 1BAND, LEFTDOOR |
12. Figure 104 INTERNAL COMPONENTS 4
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 104 | NPN RFINTERNAL COMPONENTS | ||
| 1 | FL0-5367-000 запросить цену → | 1COVER, PAPER PICK-UP | |
| 2 | WG8-5935-000 запросить цену → | 1IC, PHOTO INTERRUPTER SR11 | |
| 3 | FC6-8973-000 запросить цену → | 8ROLLER, PLATEN | |
| 4 | FM1-C209-000 запросить цену → | 1REG. | PRESSURE ASSEMBLY |
| 5 | FE3-4212-000 запросить цену → | 1HOLDER, ROLLER, FRONT | |
| 6 | FE3-4213-000 запросить цену → | 1HOLDER, ROLLER, REAR | |
| 7 | FE4-4708-000 запросить цену → | 1SPRING, GROUNDING | |
| 8 | FE3-4206-000 запросить цену → | 2SPRING, TORSION | |
| 9 | FE4-5372-000 запросить цену → | 1SPRING, TORSION | |
| 10 | FM1-G944-000 запросить цену → | 1CABLE, CLUTCH CONNECTING | |
| 11 | FE4-5671-000 запросить цену → | 1SPRING, TORSION | |
| 12 | VS1-8959-003 запросить цену → | 1CONNECTOR, SNAP TIGHT,3P,W | |
| 13 | FM1-B914-000 запросить цену → | 1CABLE, MULTI SOLENOID | |
| 14 | VS1-7177-002 запросить цену → | 1CONNECTOR, SNAP TIGHT, BK | |
| 15 | FL0-7466-000 запросить цену → | 1GUIDE, DUPLEXING FEED | |
| 16 | FU8-2883-000 запросить цену → | 2SPRING, RETAINING | |
| 17 | FE4-0667-000 запросить цену → | 1COVER, SHAFT | |
| 18 | FL0-3465-000 запросить цену → | 1GUIDE, PRE-TRANSFER, UPPER | |
| 19 | FL0-6688-000 запросить цену → | 1GUIDE, PRE-REG. | |
| 20 | FC6-7444-000 запросить цену → | 1SPRING, TORSION | |
| 21 | FE3-4215-000 запросить цену → | 1FLAG, SENSOR | |
| 22 | FC6-7401-000 запросить цену → | 2BUSHING, FEED ROLLER | |
| 23 | FE3-4210-000 запросить цену → | 1GUIDE, VERTICAL PATH | |
| 24 | FL2-3901-000 запросить цену → | 1ROLLER, FEED | |
| 25 | FL0-5445-000 запросить цену → | 1ROLLER, REGISTRATION | |
| 26 | FE4-4377-000 запросить цену → | 1BUSHING | |
| 27 | FL0-5366-000 запросить цену → | 1COVER, FIXING, REAR | |
| 28 | FE3-4386-000 запросить цену → | 1LABEL, HIGH TMP. CAUTION | |
| 29 | FE3-8247-000 запросить цену → | 1COVER, FIXING, FRONT | |
| 30 | FE3-4216-000 запросить цену → | 1COVER, SENSOR | |
| 31 | FC5-1358-000 запросить цену → | 4COLLAR, FIXING DELIVERY | |
| 32 | FC5-4424-000 запросить цену → | 1CLIP | |
| 33 | FC7-2961-000 запросить цену → | 1HINGE, M.P. PICK UP, RIGHT | |
| 34 | FC7-2964-000 запросить цену → | 1HINGE,MULTI PAPER PICK-UP,LEFT | |
| 35 | FK4-0372-000 запросить цену → | 1CLUTCH, ELECTROMAGNETIC CL1 | |
| 36 | FM1-B904-000 запросить цену → | 1CABLE, SENSOR | |
| 37 | FM1-B910-000 запросить цену → | 1CABLE, FIXING | |
| 38 | VS1-7177-006 запросить цену → | 1CONNECTOR, SNAP TIGHT, BK | |
| 39 | VS1-7207-009 запросить цену → | 1CONNECTOR, SNAP TIGHT | |
| 40 | FC5-4914-000 запросить цену → | 1GEAR | |
| 41 | FC6-7418-000 запросить цену → | 2COLLAR | |
| 42 | FC7-2954-000 запросить цену → | 1SLIDER, WIDTH, LEFT | |
| 43 | FC7-2960-000 запросить цену → | 1SLIDER, WIDTH, RIGHT | |
| 44 | FL2-5390-000 запросить цену → | 1TRAY, MULTI-PURPOSE | |
| 45 | FS1-1569-005 запросить цену → | 1BUSHING | |
| 46 | FE4-9618-000 запросить цену → | 1LOCK, DOOR, LEFT | |
| 47 | FU6-2423-000 запросить цену → | 2SPRING, TORSION | |
| 48 | FE3-4192-000 запросить цену → | 1GEAR, 23T | |
| 49 | FE3-4197-000 запросить цену → | 1GEAR, 30T | |
| 50 | FE3-4203-000 запросить цену → | 1GEAR, 51T/29T |
13. Figure 105 INTERNAL COMPONENTS 5
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 105 | NPN RFINTERNAL COMPONENTS | ||
| 1 | FE3-8240-000 запросить цену → | 1ARM, LINK, | |
| 2 | FE3-8241-000 запросить цену → | 1ARM, LINK, | |
| 3 | FL0-3364-000 запросить цену → | 1GEAR, 14T | |
| 4 | FC6-7365-000 запросить цену → | 1LEVER, TRIGGER | |
| 5 | FC6-7396-000 запросить цену → | 1SPRING, TORSION | |
| 7 | FU6-2411-000 запросить цену → | 1SPRING, COMPRESSION | |
| 8 | VS1-7258-007 запросить цену → | 1CONNECTOR, DRAWER | |
| 9 | FE4-0216-000 запросить цену → | 1COVER, DRIVE | |
| 10 | FL0-3330-000 запросить цену → | 1SHAFT, TRANSMISSION | |
| 11 | FE3-8702-000 запросить цену → | 1CAM, DRUM COUPLING | |
| 12 | FE4-0639-000 запросить цену → | 1COVER, GEAR | |
| 13 | FE4-0440-000 запросить цену → | 1COVER, CABLE | |
| 14 | FE3-8701-000 запросить цену → | 1COUPLING, DRUM | |
| 15 | FM1-B902-000 запросить цену → | 1CABLE, MAIN MOTOR | |
| 16 | FM1-B908-000 запросить цену → | 1CABLE, OPTION CONNECTING | |
| 17 | WP2-5316-000 запросить цену → | 1SENSOR | UNIT, HUMIDITY |
| 18 | FE4-9310-000 запросить цену → | 1PLATE, PARTITION | |
| 19 | FM1-G939-000 запросить цену → | 1CABLE, MOTOR | |
| 20 | FU5-1626-000 запросить цену → | 1BUSHING | |
| 21 | FU6-1220-000 запросить цену → | 1BUSHING | |
| 22 | FU6-2422-000 запросить цену → | 1SPRING, COMPRESSION | |
| 23 | FU7-0009-000 запросить цену → | 1GEAR, 34T | |
| 24 | FU7-0015-000 запросить цену → | 1GEAR, 28T | |
| 25 | FE3-8230-000 запросить цену → | 1GEAR, 17T/38T | |
| 26 | FE3-9559-000 запросить цену → | 1GEAR, 18T | |
| 27 | FE4-5348-000 запросить цену → | 1GEAR, 18T/25T | |
| 28 | FE3-9554-000 запросить цену → | 1GEAR, 23T | |
| 29 | FE3-9561-000 запросить цену → | 1GEAR, 25T/16T | |
| 30 | FE3-4405-000 запросить цену → | 1GEAR, 30T | |
| 31 | FE3-4176-000 запросить цену → | 1GEAR, 31T/23T | |
| 32 | FE3-4151-000 запросить цену → | 1GEAR, 38T | |
| 33 | FE3-4194-000 запросить цену → | 1GEAR, 47T | |
| 34 | FE4-5346-000 запросить цену → | 1GEAR, 53T | |
| 35 | FE3-4195-000 запросить цену → | 1GEAR, 54T | |
| 36 | FE3-4199-000 запросить цену → | 1GEAR, 59T/42T | |
| 37 | FE3-8703-000 запросить цену → | 1GUIDE, DRUM COUPLING | |
| 38 | FE3-8242-000 запросить цену → | 1HOLDER, LINK ARM | |
| 39 | FE4-8329-000 запросить цену → | 1RATCHET, FEED | |
| 40 | FE3-9552-000 запросить цену → | 1SHAFT, TRANSMISSION | |
| 41 | FE3-4659-000 запросить цену → | 1SHAFT, TRANSMISSION | |
| 42 | FE3-4408-000 запросить цену → | 1SPACER | |
| 43 | FE3-4726-000 запросить цену → | 1SPRING, COMPRESSION | |
| 44 | FE4-5347-000 запросить цену → | 1SPRING, TORSION | |
| 45 | FE4-4181-000 запросить цену → | 1SPRING, GROUNDING | |
| 46 | XA9-1386-000 запросить цену → | 11SCREW,RS,M3X8 |
14. Figure 106A INTERNAL COMPONENTS 6 (EXCEPT FAX MODEL)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FM1-B918-000 запросить цену → | 1ENGINE | CONTROLLER PCB ASSEMBLY |
| 2 | FM1-B927-000 запросить цену → | 1CABLE, SOFT ID | |
| 3 | FM1-B928-000 запросить цену → | 1CABLE, COUNTER | |
| 4 | FE4-5410-000 запросить цену → | 2PLATE, GROUNDING | |
| 5 | FK4-0385-000 запросить цену → | 1CABLE, FLEXIBLE FLAT | |
| 6 | FK4-0386-000 запросить цену → | 1CABLE, FLEXIBLE FLAT | |
| 7 | XA9-1386-000 запросить цену → | 3SCREW,RS,M3X8 |
15. Figure 106C INTERNAL COMPONENTS 6 (IR1435iF EUR)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FM1-B918-000 запросить цену → | 1ENGINE | CONTROLLER PCB ASSEMBLY |
| 2 | FM1-B927-000 запросить цену → | 1CABLE, SOFT ID | |
| 3 | FM1-B928-000 запросить цену → | 1CABLE, COUNTER | |
| 4 | FE4-5410-000 запросить цену → | 2PLATE, GROUNDING | |
| 5 | FK4-0385-000 запросить цену → | 1CABLE, FLEXIBLE FLAT | |
| 6 | FK4-0386-000 запросить цену → | 1CABLE, FLEXIBLE FLAT | |
| 7 | XA9-1386-000 запросить цену → | 4SCREW,RS,M3X8 | |
| 8 | FM1-B929-000 запросить цену → | 1CABLE, OFF HOOK | |
| 9 | FM4-8168-000 запросить цену → | 1OFF-HOOK | DETECT PCB ASSEMBLY |
| 10 | FM1-B931-000 запросить цену → | 1CABLE, MODEM | |
| 12 | FM1-K854-000 запросить цену → | 1PCB, MODEM | |
| 13 | FK4-0387-000 запросить цену → | 1CABLE, FLEXIBLE FLAT |
16. Figure 110 LEFT DOOR ASSEMBLY
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 110 | FM1-B433-000 запросить цену → | 1DOOR | UNIT, LEFT |
| 1 | FK4-0371-000 запросить цену → | 1FAN FM1 | |
| 2 | FM1-B916-000 запросить цену → | 1CABLE, PAPER DELIVERY FAN | |
| 3 | VS1-7177-003 запросить цену → | 1CONNECTOR, SNAP TIGHT, BK | |
| 4 | FE4-5686-000 запросить цену → | 1LEVER, FLAPPER | |
| 5 | FE4-4526-000 запросить цену → | 1BUSHING | |
| 6 | FE4-5687-000 запросить цену → | 1SPRING, TORSION | |
| 7 | FE3-4234-000 запросить цену → | 1GUIDE, FEED ENTRANCE | |
| 8 | FE4-5550-000 запросить цену → | 1SPRING, GROUNDING | |
| 9 | FL0-4768-000 запросить цену → | 1FLAPPER, REVERSE | |
| 10 | FE3-4076-000 запросить цену → | 1SPRING, COMPRESSION | |
| 11 | FE3-4094-000 запросить цену → | 1GUIDE, FEED | |
| 12 | FE4-0302-000 запросить цену → | 2BLOCK, PRESSURE | |
| 13 | FE4-5797-000 запросить цену → | 1SPRING, COMPRESSION | |
| 14 | FC6-7466-000 запросить цену → | 2BUSHING, FEED | |
| 15 | FE3-4092-000 запросить цену → | 1ARM, SWING GEAR | |
| 16 | FE3-4172-000 запросить цену → | 1GEAR, T23 | |
| 17 | FE3-4394-000 запросить цену → | 1GEAR, 23T/23T | |
| 18 | FE4-0303-000 запросить цену → | 1SPRING, COMPRESSION | |
| 19 | FL0-1315-000 запросить цену → | 1ROLLER, FEED | |
| 20 | FE4-1460-000 запросить цену → | 1FLAG, SENSOR | |
| 21 | FE3-4083-000 запросить цену → | 1SPRING, TORSION | |
| 22 | FE4-4255-000 запросить цену → | 1COVER, DOOR, LEFT | |
| 23 | FE3-8203-000 запросить цену → | 1SPRING, GROUNDING | |
| 24 | FE3-4075-000 запросить цену → | 1PLATE, GROUNDING | |
| 25 | FE4-5551-000 запросить цену → | 1SPRING, GROUNDING | |
| 26 | FE3-4082-000 запросить цену → | 1HANDLE, DOOR | |
| 501 | XD1-1108-215 запросить цену → | 1WASHER,COP |
17. Figure 130E CONTROL PANEL ASSEMBLY (IR1435 EUR)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FE3-6431-000 запросить цену → | 1PLATE, GROUNDING | |
| 2 | FE3-6442-000 запросить цену → | 3COVER, LED | |
| 3 | FE4-0595-000 запросить цену → | 1COVER, LED | |
| 4 | FL0-0671-000 запросить цену → | 1KEY TOP, START | |
| 5 | FL0-3445-000 запросить цену → | 1SHEET, PCB PROTECT. | |
| 6 | FE3-6434-000 запросить цену → | 1COVER, ONE-TOUCH | |
| 7 | FE3-6435-000 запросить цену → | 1COVER, LED | |
| 8 | FE3-6447-000 запросить цену → | 1COVER, LCD | |
| 9 | FL0-3348-000 запросить цену → | 1SHEET | |
| 10 | FL0-3648-000 запросить цену → | 1COVER, CONTROL PANEL | |
| 11 | FL0-3683-000 запросить цену → | 1KEY TOP, 3 FUNCTION, | |
| 12 | FL0-3692-000 запросить цену → | 1KEY TOP, NUMBERS, | |
| 13 | FL0-3693-000 запросить цену → | 1KEY TOP, ID | |
| 14 | FL0-3694-000 запросить цену → | 1KEY TOP, OK | |
| 15 | FL0-3695-000 запросить цену → | 1KEY TOP, STOP | |
| 16 | FL0-3698-000 запросить цену → | 1KEY TOP, NUMBERS, | |
| 17 | FL0-3450-000 запросить цену → | 1SHEET, LED PROTECT. | |
| 18 | FL0-3688-000 запросить цену → | 1KEY TOP, 3 FUNCTION, | |
| 19 | FL0-3691-000 запросить цену → | 1KEY TOP, UP/DOWN | |
| 20 | FL0-3696-000 запросить цену → | 1KEY TOP, ENERGY SAVE | |
| 21 | FL0-3697-000 запросить цену → | 1KEY TOP, RESET | |
| 22 | FK4-0521-000 запросить цену → | 1LCD UNIT | |
| 23 | FM1-G928-000 запросить цену → | 1CONTROL | PANEL PCB ASSEMBLY |
18. Figure 130I CONTROL PANEL ASSEMBLY (IR1435i EUR)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FE3-6431-000 запросить цену → | 1PLATE, GROUNDING | |
| 2 | FE3-6442-000 запросить цену → | 3COVER, LED | |
| 3 | FE4-0595-000 запросить цену → | 1COVER, LED | |
| 4 | FL0-0671-000 запросить цену → | 1KEY TOP, START | |
| 5 | FL0-3445-000 запросить цену → | 1SHEET, PCB PROTECT. | |
| 6 | FL0-3664-000 запросить цену → | 1COVER, ONE-TOUCH | |
| 7 | FE3-6435-000 запросить цену → | 1COVER, LED | |
| 8 | FE3-6447-000 запросить цену → | 1COVER, LCD | |
| 9 | FL0-3348-000 запросить цену → | 1SHEET | |
| 10 | FL0-3648-000 запросить цену → | 1COVER, CONTROL PANEL | |
| 11 | FL0-3683-000 запросить цену → | 1KEY TOP, 3 FUNCTION, | |
| 12 | FL0-3692-000 запросить цену → | 1KEY TOP, NUMBERS, | |
| 13 | FL0-3693-000 запросить цену → | 1KEY TOP, ID | |
| 14 | FL0-3694-000 запросить цену → | 1KEY TOP, OK | |
| 15 | FL0-3695-000 запросить цену → | 1KEY TOP, STOP | |
| 16 | FL0-3698-000 запросить цену → | 1KEY TOP, NUMBERS, | |
| 17 | FL0-3450-000 запросить цену → | 1SHEET, LED PROTECT. | |
| 18 | FL0-3688-000 запросить цену → | 1KEY TOP, 3 FUNCTION, | |
| 19 | FL0-3691-000 запросить цену → | 1KEY TOP, UP/DOWN | |
| 20 | FL0-3696-000 запросить цену → | 1KEY TOP, ENERGY SAVE | |
| 21 | FL0-3697-000 запросить цену → | 1KEY TOP, RESET | |
| 22 | FK4-0521-000 запросить цену → | 1LCD UNIT | |
| 23 | FM1-G927-000 запросить цену → | 1CONTROL | PANEL PCB ASSEMBLY |
| 24 | FE3-6436-000 запросить цену → | 1KEY TOP, ONE-TOUCH | |
| 25 | FL0-3444-000 запросить цену → | 2SHEET, ONE-TOUCH COVER |
19. Figure 130N CONTROL PANEL ASSEMBLY (IR1435P EUR)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FE3-6431-000 запросить цену → | 1PLATE, GROUNDING | |
| 2 | FE4-0597-000 запросить цену → | 1KEY TOP, PRINT | |
| 3 | FE4-0595-000 запросить цену → | 1COVER, LED | |
| 4 | FL0-0671-000 запросить цену → | 1KEY TOP, START | |
| 5 | FL0-3445-000 запросить цену → | 1SHEET, PCB PROTECT. | |
| 6 | FE3-6434-000 запросить цену → | 1COVER, ONE-TOUCH | |
| 7 | FE3-6435-000 запросить цену → | 1COVER, LED | |
| 8 | FE3-6447-000 запросить цену → | 1COVER, LCD | |
| 9 | FL0-3348-000 запросить цену → | 1SHEET | |
| 10 | FL0-3655-000 запросить цену → | 1COVER, CONTROL PANEL | |
| 11 | FK4-0521-000 запросить цену → | 1LCD UNIT | |
| 12 | FL0-3692-000 запросить цену → | 1KEY TOP, NUMBERS, | |
| 13 | FL0-3693-000 запросить цену → | 1KEY TOP, ID | |
| 14 | FL0-3694-000 запросить цену → | 1KEY TOP, OK | |
| 15 | FL0-3695-000 запросить цену → | 1KEY TOP, STOP | |
| 16 | FL0-3698-000 запросить цену → | 1KEY TOP, NUMBERS, | |
| 17 | FL0-3450-000 запросить цену → | 1SHEET, LED PROTECT. | |
| 18 | FM1-G928-000 запросить цену → | 1CONTROL | PANEL PCB ASSEMBLY |
| 19 | FL0-3691-000 запросить цену → | 1KEY TOP, UP/DOWN | |
| 20 | FL0-3696-000 запросить цену → | 1KEY TOP, ENERGY SAVE | |
| 21 | FL0-3697-000 запросить цену → | 1KEY TOP, RESET |
20. Figure 130O CONTROL PANEL ASSEMBLY (IR1435iF EUR)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FE3-6431-000 запросить цену → | 1PLATE, GROUNDING | |
| 2 | FE3-6442-000 запросить цену → | 4COVER, LED | |
| 3 | FE4-0595-000 запросить цену → | 1COVER, LED | |
| 4 | FL0-0671-000 запросить цену → | 1KEY TOP, START | |
| 5 | FL0-3445-000 запросить цену → | 1SHEET, PCB PROTECT. | |
| 6 | FL0-3658-000 запросить цену → | 1COVER, ONE-TOUCH | |
| 7 | FE3-6435-000 запросить цену → | 1COVER, LED | |
| 8 | FE3-6447-000 запросить цену → | 1COVER, LCD | |
| 9 | FL0-3348-000 запросить цену → | 1SHEET | |
| 10 | FL0-3642-000 запросить цену → | 1COVER, CONTROL PANEL | |
| 11 | FL0-3678-000 запросить цену → | 1KEY TOP, 4 FUNCTION, | |
| 12 | FL0-3692-000 запросить цену → | 1KEY TOP, NUMBERS, | |
| 13 | FL0-3693-000 запросить цену → | 1KEY TOP, ID | |
| 14 | FL0-3694-000 запросить цену → | 1KEY TOP, OK | |
| 15 | FL0-3695-000 запросить цену → | 1KEY TOP, STOP | |
| 16 | FL0-3698-000 запросить цену → | 1KEY TOP, NUMBERS, | |
| 17 | FL0-3450-000 запросить цену → | 1SHEET, LED PROTECT. | |
| 18 | FL0-3673-000 запросить цену → | 1KEY TOP, 4 FUNCTION, | |
| 19 | FL0-3691-000 запросить цену → | 1KEY TOP, UP/DOWN | |
| 20 | FL0-3696-000 запросить цену → | 1KEY TOP, ENERGY SAVE | |
| 21 | FL0-3697-000 запросить цену → | 1KEY TOP, RESET | |
| 22 | FK4-0521-000 запросить цену → | 2LCD UNIT | |
| 23 | FM1-G926-000 запросить цену → | 2CONTROL | PANEL PCB ASSEMBLY |
| 24 | FE3-6436-000 запросить цену → | 1KEY TOP, ONE-TOUCH | |
| 25 | FL0-3444-000 запросить цену → | 2SHEET, ONE-TOUCH COVER | |
| 26 | FL0-3668-000 запросить цену → | 1KEY TOP, 4 FUNCTION, |
21. Figure 250 MAIN DRIVE ASSEMBLY
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 250 | NPN RFMAIN DRIVE ASSEMBLY | ||
| 1 | FK4-0374-000 запросить цену → | 1MOTOR, DC M1 | |
| 2 | FE3-4161-000 запросить цену → | 1GEAR, 38T/23T | |
| 3 | FE3-4177-000 запросить цену → | 1GEAR, 29T | |
| 4 | FE3-4392-000 запросить цену → | 1GEAR, 83T/21T | |
| 5 | FE3-4396-000 запросить цену → | 1GEAR, 19T | |
| 6 | FE3-8204-000 запросить цену → | 1STOPPER | |
| 7 | FS1-1569-005 запросить цену → | 2BUSHING | |
| 8 | FE3-4148-000 запросить цену → | 1GEAR, 60T/71T | |
| 9 | FE3-4162-000 запросить цену → | 1GEAR, 67T | |
| 10 | FE3-4174-000 запросить цену → | 1GEAR, 113T/67T | |
| 11 | FE3-4391-000 запросить цену → | 1GEAR, 113T | |
| 12 | FE3-4393-000 запросить цену → | 1GEAR, 35T/21T | |
| 13 | FE3-4395-000 запросить цену → | 1GEAR, 21T/17T | |
| 14 | FE3-4727-000 запросить цену → | 1GEAR, 18T/23T | |
| 501 | XD9-0288-000 запросить цену → | 1PIN, DOWEL |
22. Figure 280 FIXING DRIVE ASSEMBLY
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 280 | NPN RFFIXING DRIVE ASSEMBLY | ||
| 1 | FK4-0374-000 запросить цену → | 1MOTOR, DC M3 | |
| 2 | FC6-7517-000 запросить цену → | 1ARM, SOLENOID | |
| 3 | FE3-8224-000 запросить цену → | 1GEAR, 89T/45T | |
| 4 | FE4-8275-000 запросить цену → | 1CAM | |
| 6 | FE3-8225-000 запросить цену → | 1GEAR, 30T | |
| 7 | FE3-8704-000 запросить цену → | 1GEAR, 41T | |
| 8 | FM1-G144-000 запросить цену → | 1GEAR | UNIT, REVERSE |
| 9 | FM1-H376-000 запросить цену → | 1GEAR | UNIT, DELIVERY |
23. Figure 312 MULTI FEED ASSEMBLY
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 312 | NPN RFMULTI FEED ASSEMBLY | ||
| 1 | FE3-9163-000 запросить цену → | 1FLAG, SENSOR | |
| 2 | FE4-4706-000 запросить цену → | 1CAP, SHAFT GROUNDING | |
| 3 | FE4-4707-000 запросить цену → | 1PLATE, GROUNDING | |
| 5 | FL0-5655-000 запросить цену → | 1GUIDE, MULTI FEED | |
| 6 | FM1-H725-000 запросить цену → | 1MP PICK-UP ROLLER UNIT | |
| 7 | FC6-7431-000 запросить цену → | 1CAM, MP, LEFT | |
| 8 | FE4-5917-000 запросить цену → | 1CAM, PAPER PICK-UP ROLLER | |
| 9 | FE4-5918-000 запросить цену → | 2ROLLER | |
| 10 | FE4-5919-000 запросить цену → | 1BUSHING | |
| 11 | FL2-3897-000 запросить цену → | 1ROLLER, MP PICK-UP | |
| 12 | FC6-7430-000 запросить цену → | 1CAM, MP, RIGHT | |
| 13 | FU6-2425-000 запросить цену → | 1SPRING, TORSION | |
| 14 | FL0-5656-000 запросить цену → | 1ARM, HOLDER | |
| 15 | FL3-4890-000 запросить цену → | 1PAD, SEPARATION | |
| 16 | FU6-2424-000 запросить цену → | 1SPRING, COMPRESSION | |
| 17 | WG8-5935-000 запросить цену → | 1IC, PHOTO INTERRUPTER SR12 |
24. Figure 315 MULTI FEED TRAY ASS'Y
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 315 | FM1-H495-000 запросить цену → | 1MULTI | FEED TRAY ASSEMBLY |
| 1 | FE4-0463-000 запросить цену → | 1COVER, MULTI FEED | |
| 2 | FC7-2956-000 запросить цену → | 1TRAY, EXTENSION, | |
| 3 | FC7-2957-000 запросить цену → | 1TRAY, EXTENSION, |
Каталог очень большой (753 позиций). Показаны первые 24 узлов со схемами; полный список доступен по запросу.
