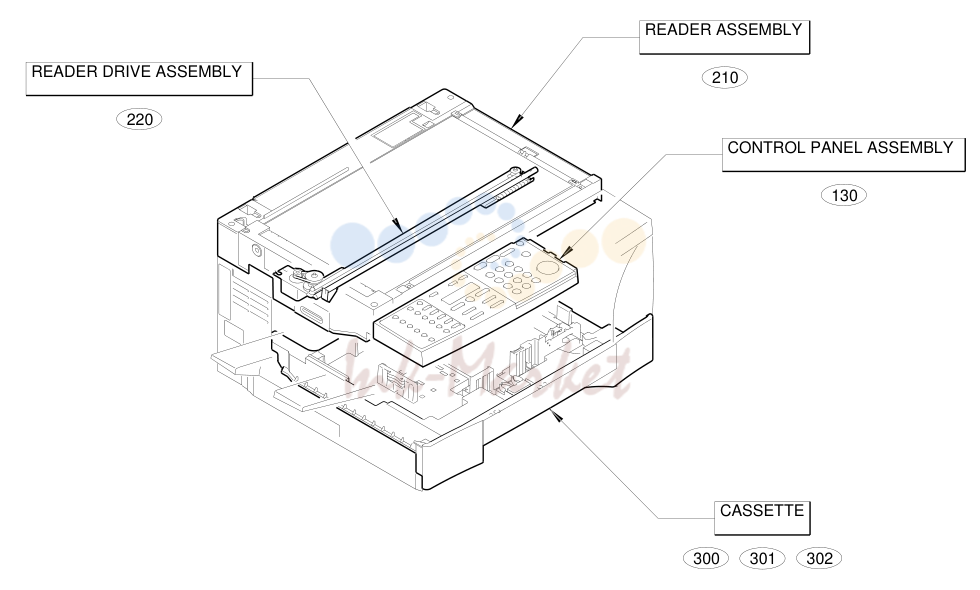

1. FIGURE A ASSEMBLY LOCATION DIAGRAM(1/2)

1. FIGURE A ASSEMBLY LOCATION DIAGRAM(1/2)

№АртикулАльт. артикулОписание
16ZTW
20QTM,UVF,UVG,UVH,UVJ
100-1COPYRIGHT © 2002 CANON INC. CANON iR1200/iR1300 Series REV.1 SEPT 2002 00 -
100- NPN RF EXTERNAL COVERS, PANELS, ETC.
1FB6-0085-000 запросить цену →PANEL, RIGHT
2FB6-0123-000 запросить цену →PANEL, PAPER DELIVERY
3FB6-0124-000 запросить цену →TRAY, PAPER DELIVERY
4FB6-0125-000 запросить цену →PANEL, PAPER DELIVERY, UPPER
5FB6-0126-000 запросить цену →PANEL, PAPER DELIVERY, REAR
6FB6-0127-000 запросить цену →PANEL, LEFT
7FB6-0128-000 запросить цену →LID, MODULAR JACK EXCEPT ZUB,MTF
8FB6-0242-000 запросить цену →ARM, PRESSURE
9FB6-0243-000 запросить цену →DOOR, RIGHT
10FB6-0250-000 запросить цену →ARM, LOCK
11FB6-0279-000 запросить цену →PANEL, REAR
12FB6-2303-000 запросить цену →LABEL, REMOVAL ZTY,ZTW,ZTZ,ZUB
13FB6-2305-000 запросить цену →LABEL, DOCUMENT SIZE
14FB6-2306-000 запросить цену →LABEL, READER SLIDE ZTY,ZTW,ZTZ,ZUB
15FB6-4633-000 запросить цену →COVER, DRUM SHUTTER STOP
16FB6-4650-000 запросить цену →HINGE, FRONT PANEL
17FB6-4768-000 запросить цену →LABEL, "TONER CARTRIDGE"
18FB6-4783-000 запросить цену →LABEL, "SUPER G3" ZTW,ZTZ,ZUB
19FB6-4785-000 запросить цену →LABEL, JAM CLEARING
20FB6-4790-000 запросить цену →PANEL, FRONT ZTY,MTC,PVZ
100FB6-4641-000 запросить цену →PANEL, FRONT ZTW
21FB6-4831-000 запросить цену →LABEL, MODEL NAME QTL,UVB,UVC,UVD,UVE
22FF6-2301-000 запросить цену →PANEL, CARTRIDGE
23FG6-9551-000 запросить цену →DOOR, FRONT
24FG6-9552-000 запросить цену →PANEL, CARTRIDGE OPEN/CLOSE
25FS6-8992-000 запросить цену →LABEL, TONER ZTW,ZTZ,ZUB
26FS7-2691-000 запросить цену →SPRING, COMPRESSION
27FS7-2692-000 запросить цену →SPRING, COMPRESSION
28FS7-2693-000 запросить цену →SPRING, TORSION
29RB2-3046-000 запросить цену →ROLLER
30XA9-0931-000 запросить цену →AR SCREW, RS, M3X12
501XB3-6300-800 запросить цену →AR SCREW,RS,M3X8
502XB4-5401-007 запросить цену →SCREW,P,M4X10
503XB4-5401-007 запросить цену →SCREW,P,M4X10
504XB6-7300-807 запросить цену →AR SCREW,TP,M3X8
100-3COPYRIGHT © 2002 CANON INC. CANON iR1200/iR1300 Series REV.1 SEPT 2002 00 -

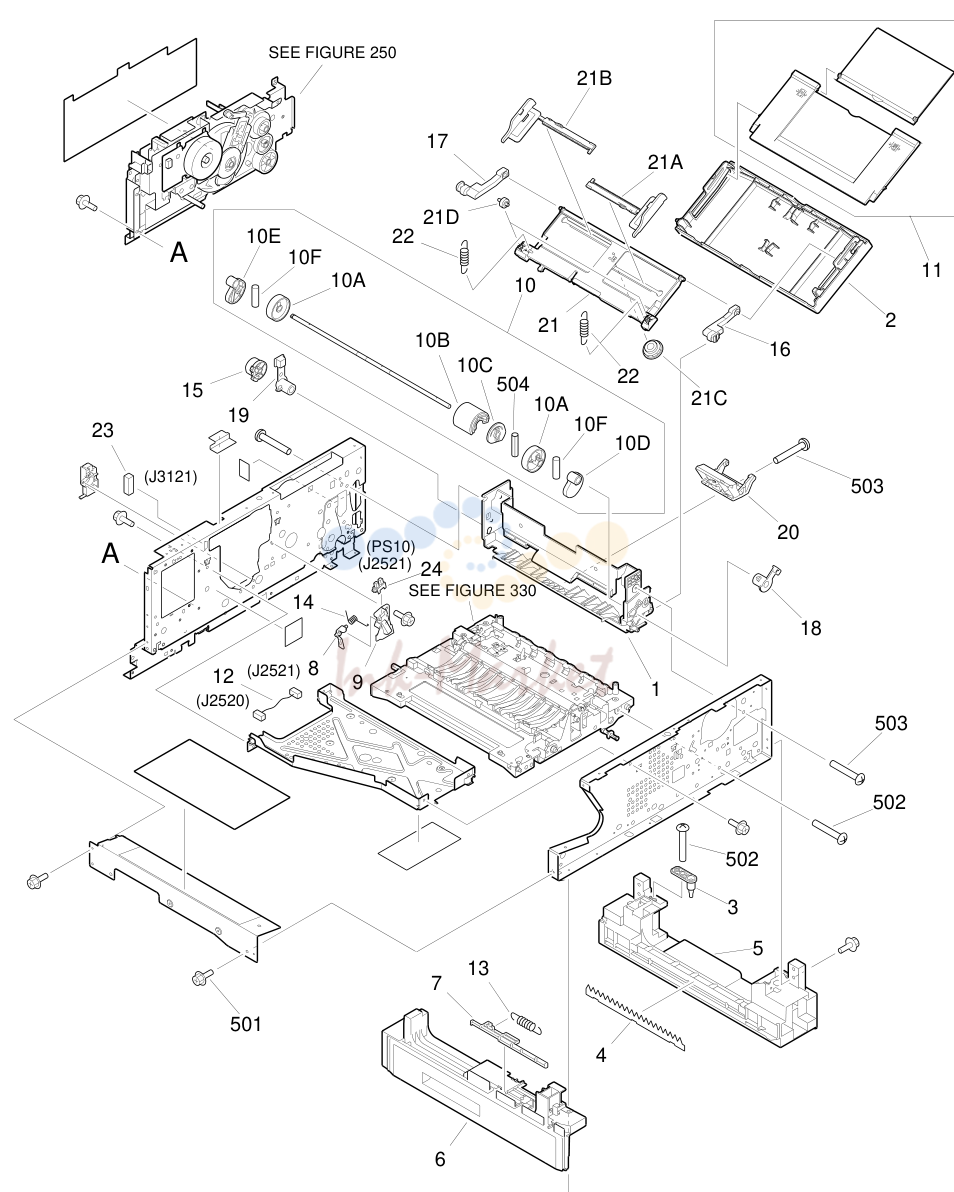

2. FIGURE 101 INTERNAL COMPONENTS 1

2. FIGURE 101 INTERNAL COMPONENTS 1

№АртикулАльт. артикулОписание
101- NPN RF INTERNAL COMPONENTS
1FB6-0074-000 запросить цену →FRAME, MULTI FEED
2FB6-0249-000 запросить цену →PANEL, MULTI PICK-UP
3FB6-0251-000 запросить цену →PIN, HINGE
4FB6-0265-000 запросить цену →SHEET, NOISE PREVENTION
5FB6-0268-000 запросить цену →RAIL, CASSETTE, RIGHT
6FB6-0269-000 запросить цену →RAIL, CASSETTE, LEFT
7FB6-0291-000 запросить цену →LEVER, CASSETTE SENSOR
8FB6-4666-000 запросить цену →FLAG, SENSOR
9FB6-4667-000 запросить цену →HOLDER, SENSOR FLAG
10FG6-7953-000 запросить цену →MP PICK-UP ROLLER UNIT
11FG6-7972-000 запросить цену →PAPER PICK-UP TRAY UNIT
12FG6-9851-000 запросить цену →CABLE, SENSOR, 1 J2520,2521
13FS7-2697-000 запросить цену →SPRING, TENSION
14FS7-2933-000 запросить цену →SPRING, TORSION
15FU3-0072-000 запросить цену →GEAR, 26T
16RB2-3041-020 запросить цену →HINGE, LEFT
17RB2-3042-020 запросить цену →HINGE, RIGHT
18RB2-3043-000 запросить цену →BUSHING, LEFT
19RB2-3044-000 запросить цену →BUSHING, RIGHT
20RF5-3272-000 запросить цену →SEPARATION PAD UNIT
21RG5-5576-000 запросить цену →MULTI-PURPOSE TRAY ASS’Y
101RB2-2885-000 запросить цену →GEAR, 18T
22RS6-2030-000 запросить цену →SPRING, TENSION
23VS1-5057-004 запросить цену →CONNECTOR, SNAP TIGHT J3121
24WG8-5309-000 запросить цену →PHOTO-INTERRUPTER PS10 J2521
501XB3-6300-800 запросить цену →AR SCREW,RS,M3X8
502XB4-5401-007 запросить цену →AR SCREW,P,M4X10
503XB4-7401-009 запросить цену →AR SCREW,TAPPING,TRUSS HEAD,M4X10
504XD3-1160-142 запросить цену →PIN,SPRING
101-3COPYRIGHT © 2002 CANON INC. CANON iR1200/iR1300 Series REV.0 SEPT 2002 00 -
504(J316) SEE FIGURE
28MTC,PVZ,MTD,MTE,ZTW,ZTZ,ZUB,MTF,MTG
102-1COPYRIGHT © 2002 CANON INC. CANON iR1200/iR1300 Series REV.1 SEPT 2002 00 -
102- NPN RF INTERNAL COMPONENTS
1FB2-5303-000 запросить цену →FOOT, RUBBER
2FB6-0077-000 запросить цену →LOCK, CASSETTE
3FB6-0086-000 запросить цену →PANEL, CABLE HOLDER
4FB6-0164-000 запросить цену →GUIDE, CARTRIDGE, REAR
5FB6-0165-000 запросить цену →RETAINER, SPRING
6FB6-0276-000 запросить цену →SUPPORT, RAIL, RIGHT MTC,PVZ,MTD,MTE,ZTW
7FB6-0277-000 запросить цену →SUPPORT, RAIL, LEFT MTC,PVZ,MTD,MTE,ZTW
8FB6-0278-000 запросить цену →PLATE, GROUNDING MTC,PVZ,MTD,MTE,ZTW
9FB6-0289-000 запросить цену →LEVER, DETECT SENSOR, 1 ZTY,QTL,UVB,UVC,UVD
10FB6-0307-000 запросить цену →HOLDER, FAN
11FB6-4556-000 запросить цену →PLATE, GROUNDING
12FB6-4557-000 запросить цену →PLATE, GROUNDING
13FB6-4647-000 запросить цену →FRONT GUIDE, CARTRIDGE, UPPER
14FB6-4648-000 запросить цену →FRONT GUIDE, CARTRIDGE, LOWER
15FB6-4652-000 запросить цену →HOOK, FRONT PANEL RELEASE
16FB6-4653-000 запросить цену →LEVER, FRONT PANEL DETECT
17FB6-4654-000 запросить цену →SHAFT, RELEASE HOOK
18FB6-4655-000 запросить цену →SHAFT, RELEASE HOOK
19FB6-4657-000 запросить цену →LEVER, TONER BOTTLE SENSOR
20FB6-4658-000 запросить цену →CAM, LEVER EVACUATE
21FB6-4660-000 запросить цену →SHAFT, SENSOR LEVER
22FB6-4661-000 запросить цену →SHAFT, EVACUATE CAM
23FC5-0039-000 запросить цену →SEAL
24FG6-9556-000 запросить цену →SENSOR CONNECT PCB ASSEMBLY
25FG6-9848-000 запросить цену →CABLE, HUMIDITY SENSOR J653,6530
26FG6-9849-000 запросить цену →CABLE, FRONT PANEL SWITCH SW2 J3140
102FH2-6934-000 запросить цену →CABLE, FLAT J316,801
28FH6-1921-000 запросить цену →FAN FM1 J3124
29FH7-7611-000 запросить цену →HUMIDITY SENSOR UNIT HS
30FS7-2694-000 запросить цену →SPRING, COMPRESSION
31FS7-2921-000 запросить цену →SPRING, TENSION
32FS7-2922-000 запросить цену →SPRING, TORSION
33FS7-2923-000 запросить цену →SPRING, TORSION
34FS7-2924-000 запросить цену →SPRING, TENSION
35WG8-5309-000 запросить цену →PHOTO-INTERRUPTER PS11 J6521
36XA9-0554-000 запросить цену →SCREW,MACH.,TRUSS HEAD,M2.3X10
37XA9-0813-000 запросить цену →SCREW,RS,M3X8 MTC,PVZ,MTD,MTE,ZTW
38XA9-0931-000 запросить цену →AR SCREW, RS, M3X12
39XA9-0976-000 запросить цену →SCREW,P,M4X16 MTC,PVZ,MTD,MTE,ZTW
40XA9-1164-000 запросить цену →AR SCREW,RS,M3X6.5
501XB3-6300-800 запросить цену →AR SCREW,RS,M3X8
502XB4-7401-009 запросить цену →SCREW,TAPPING,TRUSS HEAD,M4X10
503XB4-7403-509 запросить цену →SCREW,TAPPING,TRUSS HEAD,M4X35
504XB6-7300-807 запросить цену →AR SCREW,TP,M3X8
505XD2-1100-202 запросить цену →RING,E
506XD2-1100-322 запросить цену →RING,E
507XD2-1100-502 запросить цену →RING,E
508XD2-1100-502 запросить цену →RING,E
102-3COPYRIGHT © 2002 CANON INC. CANON iR1200/iR1300 Series REV.1 SEPT 2002 00 -

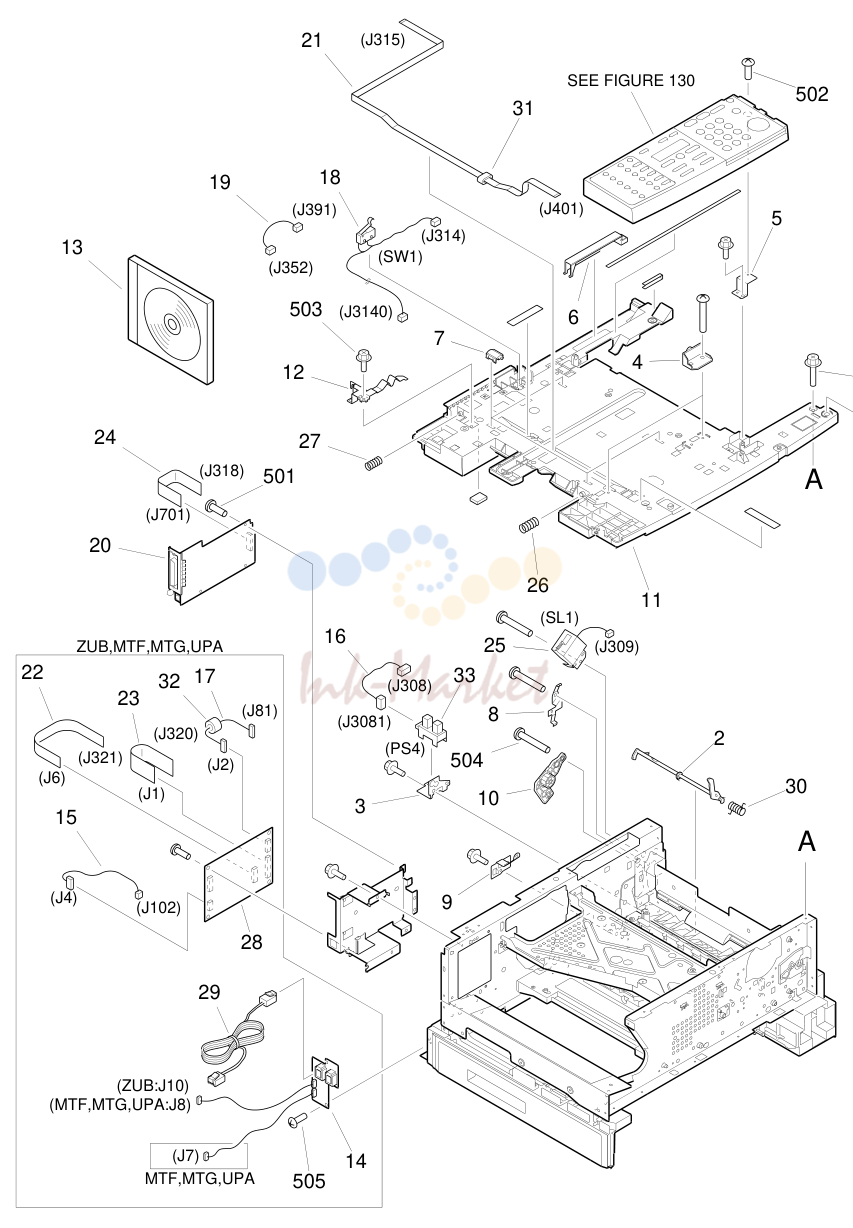

3. FIGURE 103 INTERNAL COMPONENTS 3

3. FIGURE 103 INTERNAL COMPONENTS 3

№АртикулАльт. артикулОписание
103- NPN RF INTERNAL COMPONENTS
1FB2-5502-000 запросить цену →SCREW,STEPPED,M3
2FB6-0075-000 запросить цену →FLAG, MULTI PICK-UP SENSOR
3FB6-0076-000 запросить цену →SUPPORT, MULTI PICK-UP SENSOR
4FB6-0094-000 запросить цену →SUPPORT, READER STOP
5FB6-0147-000 запросить цену →PLATE, GROUNDING
6FB6-0179-000 запросить цену →COVER, DF CABLE
7FB6-0234-000 запросить цену →COLLAR, SWING
8FB6-0252-000 запросить цену →PLATE, GROUNDING
9FB6-0253-000 запросить цену →PLATE, GROUNDING
10FB6-0256-000 запросить цену →DAMPER GEAR UNIT
11FB6-4638-000 запросить цену →PANEL, UPPER
12FF6-1455-000 запросить цену →PLATE, GROUNDING
13FG3-3049-000 запросить цену →CD-ROM, USERSOFTWARE ZTW,ZTZ,ZUB
14FG6-8829-000 запросить цену →MODULAR JACK PCB ASSEMBLY ZUB
15FG6-8840-000 запросить цену →CABLE, PSEUDO, CI ZUB,MTF,MTG,UPA
16FG6-8841-000 запросить цену →CABLE, MULTI PICK-UP J308,3081
17FG6-8844-000 запросить цену →CABLE, NCU ANALOG ZUB,MTF,MTG,UPA
18FG6-9850-000 запросить цену →CABLE, READER/FRONT PANEL SW1 J314,3140
19FG6-9854-000 запросить цену →CABLE, SERIAL NUMBER J352,391
20FG6-9860-000 запросить цену →PRINTER CONTROLLER PCB ASS’Y
21FH2-6932-000 запросить цену →CABLE, FLAT J315,401
22FH2-6935-000 запросить цену →CABLE, FLAT MTF,MTG,UPA
23FH2-6936-000 запросить цену →CABLE, FLAT ZUB,MTF,MTG,UPA
103FH2-6937-000 запросить цену →CABLE, FLAT J318,701
25FH6-5038-000 запросить цену →SOLENOID SL1 J309
26FS7-2695-000 запросить цену →SPRING, COMPRESSION
27FS7-2696-000 запросить цену →SPRING, COMPRESSION
28HG1-4365-000 запросить цену →NCU PCB ASSEMBLY ZUB
29HH2-2824-000 запросить цену →CORD, MODULAR ZUB,MTG
30RB2-2837-000 запросить цену →SPRING, TORSION
31WE8-5908-000 запросить цену →CORE, RING
32WE8-5947-000 запросить цену →CORE, FERRITE ZUB,MTF,MTG,UPA
33WG8-5309-000 запросить цену →PHOTO-INTERRUPTER PS4 J3081
34XA9-1164-000 запросить цену →AR SCREW,RS,M3X6.5
501XB1-1300-807 запросить цену →SCREW,MACH.,PAN HEAD,M3X8
502XB2-7300-407 запросить цену →SCREW,W/WASHER,M3X4
503XB3-6300-800 запросить цену →AR SCREW,RS,M3X8
504XB4-7401-009 запросить цену →AR SCREW,TAPPING,TRUSS HEAD,M4X10
505XB6-7300-807 запросить цену →AR SCREW,TP,M3X8
103-3COPYRIGHT © 2002 CANON INC. CANON iR1200/iR1300 Series REV.1 SEPT 2002 00 -

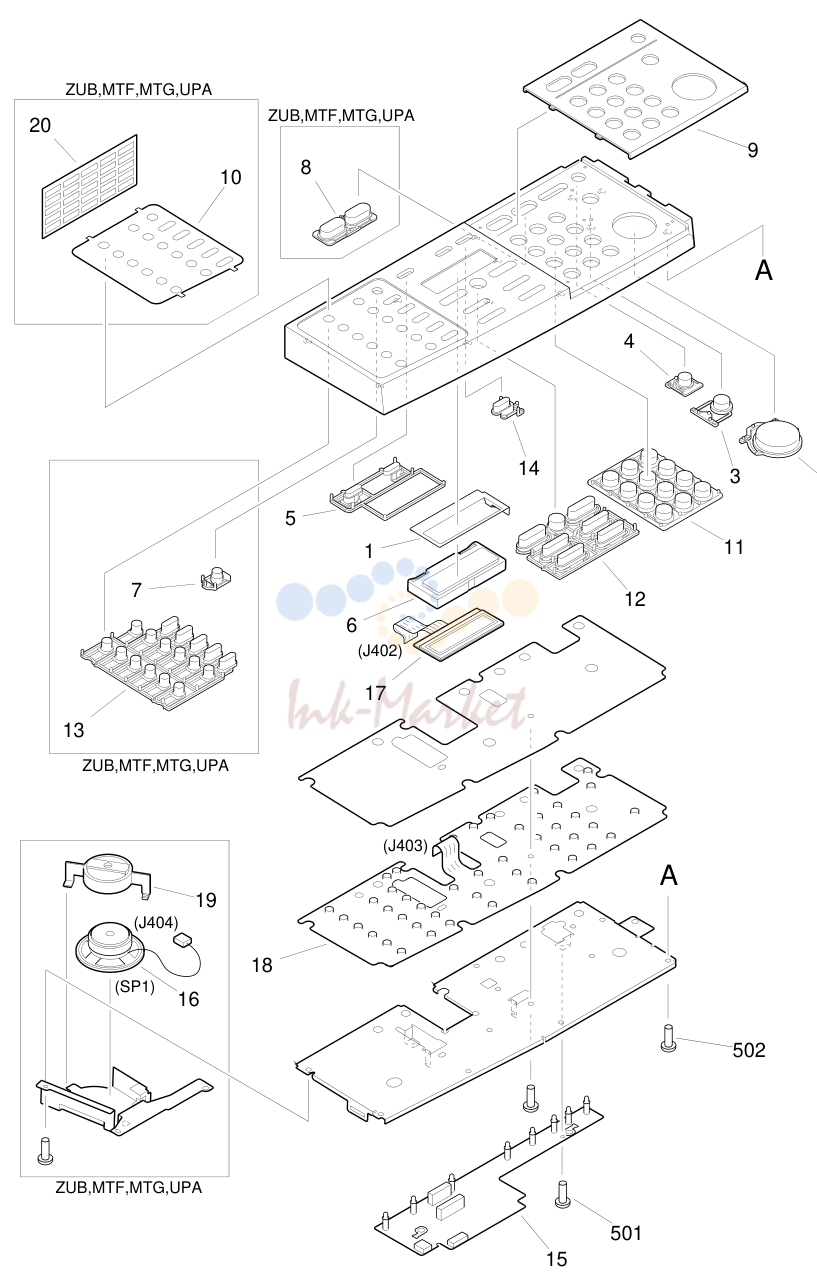

4. FIGURE 130 CONTROL PANEL ASSEMBLY

4. FIGURE 130 CONTROL PANEL ASSEMBLY

№АртикулАльт. артикулОписание
130FG6-9514-000 запросить цену →CONTROL PANEL ASSEMBLY ZTW,ZTZ
1FB6-0133-000 запросить цену →PLATE, GROUNDING
2FB6-0138-000 запросить цену →KEY TOP, START
3FB6-0139-000 запросить цену →KEY TOP, STOP
4FB6-0140-000 запросить цену →KEY TOP, ESS
5FB6-0141-000 запросить цену →KEY TOP, USER-MODE
6FB6-0145-000 запросить цену →CASE, LCD
7FB6-2299-000 запросить цену →KEY TOP, FUNCTION ZUB,MTF,MTG,UPA
8FB6-2323-000 запросить цену →KEY TOP, CHANGE ZUB,MTF,MTG
9FB6-4807-000 запросить цену →COVER, CONTROL PANEL ZTY,QTL,UVB,UVC,UVD
10FB6-4811-000 запросить цену →SHEET, ONE-TOUCH ZUB
11FB6-4815-000 запросить цену →KEY TOP, NUMBERS
12FB6-4816-000 запросить цену →KEY TOP, OK ZTY,MTC,PVZ,QTL,UVB
130FB6-4819-000 запросить цену →KEY TOP, OK ZTW,ZTZ,ZUB
13FB6-4817-000 запросить цену →KEY TOP, ONE-TOUCH ZUB,MTF,MTG,UPA
14FB6-4818-000 запросить цену →KEY TOP, 2 IN
15FG6-8804-000 запросить цену →CONTROL PANEL PCB ASSEMBLY ZUB,MTF,MTG,UPA
16FH5-3221-000 запросить цену →SPEAKER ZUB,MTF,MTG,UPA
17FH6-0813-000 запросить цену →LCD CONTROL PANEL UNIT J402
18FH7-6337-000 запросить цену →SWITCH, MEMBRANE J403
19HB1-3023-000 запросить цену →HOLDER, SPEAKER ZUB,MTF,MTG,UPA
20HB1-5127-000 запросить цену →LABEL, FAX DESTINATION ZUB,MTF,MTG,UPA
501XB1-2300-607 запросить цену →SCREW,MACH.,TRUSS HEAD,M3X6
502XB4-5300-809 запросить цену →SCREW,P,M3X8
130-3COPYRIGHT © 2002 CANON INC. CANON iR1200/iR1300 Series REV.1 SEPT 2002 00 -
160FG6-7944-000 запросить цену →COPYBOARD COVER ASSEMBLY ZTY,MTC,PVZ,QTL,UVB
1FB6-0330-000 запросить цену →HINGE, COPYBOARD COVER
2FB6-0332-000 запросить цену →SHAFT, HINGE
3FB6-4237-000 запросить цену →SHEET, COPYBOARD

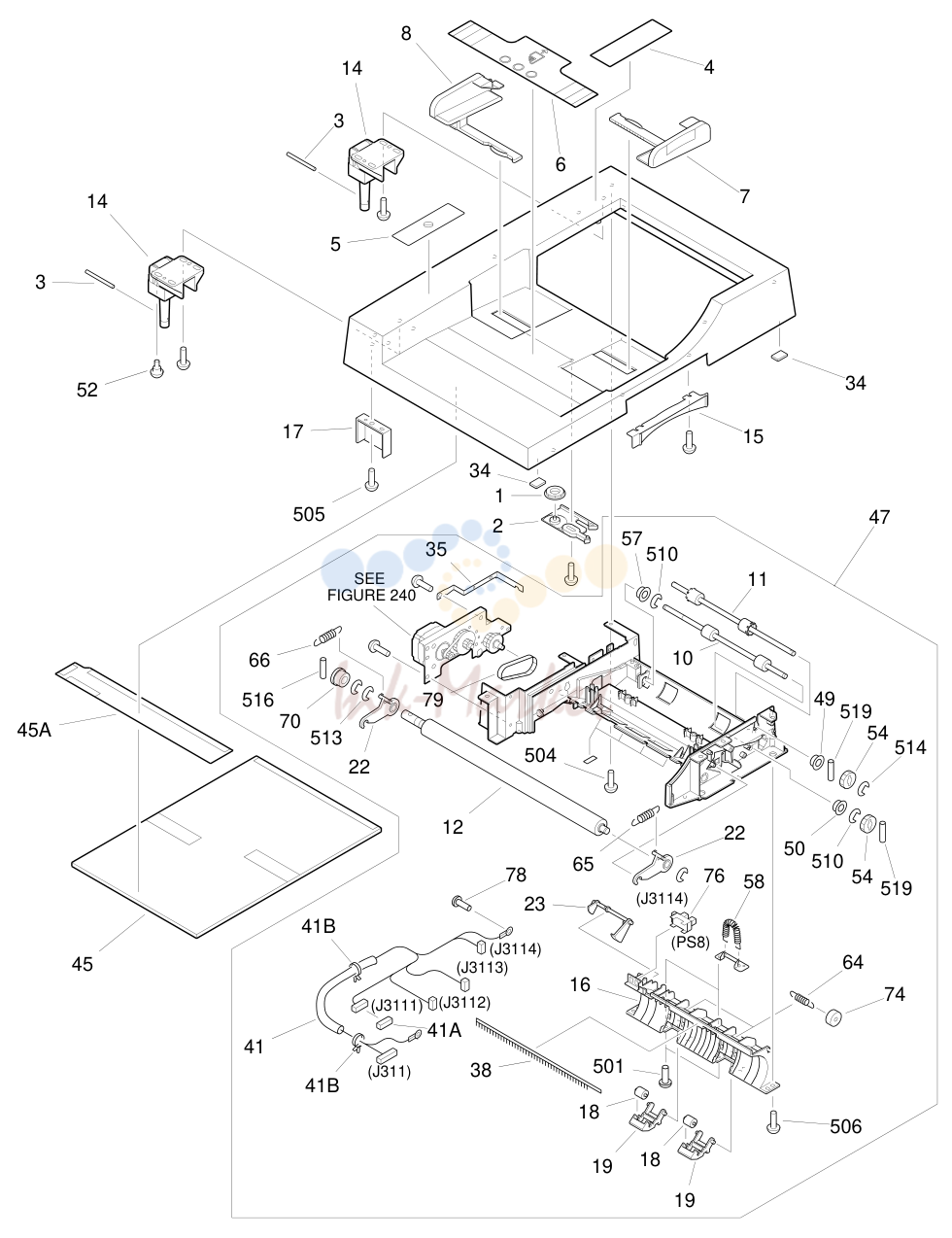

5. ADF ASSEMBLY(MTD,MTE,QTM,UVF,UVG,UVH,

5. ADF ASSEMBLY(MTD,MTE,QTM,UVF,UVG,UVH,

№АртикулАльт. артикулОписание
161- NPN RF ADF ASSEMBLY MTD,MTE,QTM,UVF,UVG
1FB3-3395-000 запросить цену →GEAR, 20T
2FB3-3396-000 запросить цену →PLATE, SLIDE
3FB6-0187-000 запросить цену →PIN, FIXING, DF HINGE
4FB6-2329-000 запросить цену →LABEL, "COPYBOARD GLASS CLEAN" ZTZ,ZUB
5FB6-5504-000 запросить цену →LABEL, PROHIBITED DOCUMENTS ZTZ,ZUB
6FB6-5514-000 запросить цену →LABEL, "PAPER SIZE" ZTZ,ZUB
7FC5-0002-000 запросить цену →GUIDE, SIDE, FRONT
8FC5-0003-000 запросить цену →GUIDE, SIDE, REAR
9FC5-0004-000 запросить цену →TRAY, PAPER DELIVERY
10FC5-0005-000 запросить цену →ROLLER, PAPER FEED
11FC5-0006-000 запросить цену →ROLLER, PAPER DELIVERY
12FC5-0007-000 запросить цену →ROLLER, WHITE
13FC5-0009-000 запросить цену →ROLLER, PICK-UP
14FC5-0011-000 запросить цену →HINGE UNIT
15FC5-0013-000 запросить цену →HANDLE
16FC5-0014-000 запросить цену →GUIDE, DELIVERY, EXTERNAL
17FC5-0018-000 запросить цену →HOLDER, DF DETECT SENSOR
18FC5-0019-000 запросить цену →COLLAR, PAPER FEED
19FC5-0020-000 запросить цену →HOLDER, PAPER FEED COLLAR
20FC5-0021-000 запросить цену →ARM, REGIST. PRESSURE RELEASE
21FC5-0022-000 запросить цену →LINK, REGIST. PRESSURE RELEASE
161-3COPYRIGHT © 2002 CANON INC. CANON iR1200/iR1300 Series REV.1 SEPT 2002 00 -
161FC5-0023-020 запросить цену →ARM, SWING
23FC5-0024-000 запросить цену →FLAG, DELIVERY SENSOR
24FC5-0025-000 запросить цену →SHUTTER
25FC5-0026-000 запросить цену →LINK, SHUTTER,
26FC5-0027-000 запросить цену →LINK, SHUTTER,
27FC5-0028-000 запросить цену →LINK, SHUTTER,
28FC5-0029-000 запросить цену →ARM, ROLLER SEPARATION
29FC5-0034-000 запросить цену →PAD
30FC5-0035-000 запросить цену →ARM, PAPER PICK-UP, FRONT
31FC5-0036-000 запросить цену →ARM, PAPER PICK-UP, REAR
32FC5-0037-000 запросить цену →FLAG, PAPER PICK-UP SENSOR
33FC5-0038-000 запросить цену →SPRING, TORSION
34FC5-0039-000 запросить цену →SEAL
35FC5-0047-000 запросить цену →PLATE, GROUNDING
36FC5-0052-000 запросить цену →ARM, REGIST COLLAR PRESSURE
37FC5-0054-000 запросить цену →SHAFT, REGIST PRESSURE ARM
38FC5-0057-000 запросить цену →ELIMINATOR, STATIC CHARGE
39FC5-0066-000 запросить цену →SHEET, PAPER PICK-UP SENSOR
40FC5-0070-000 запросить цену →ROLLER, REGISTRATION
41FG6-8836-000 запросить цену →CABLE, ADF J311,3111-3114
42FL2-0004-000 запросить цену →ARM, TENSION
43FL2-0005-000 запросить цену →GUIDE, REGISTRATION LOWER
44FL2-0006-000 запросить цену →PAD MOUNT UNIT
161FL2-0007-000 запросить цену →WHITE SHEET UNIT
46FL2-0008-000 запросить цену →PANEL, OPEN/CLOSE
47FM2-0002-030 запросить цену →N 1 FRAME, FEEDER ASSEMBLY
48FM2-0015-000 запросить цену →SEPARATION ROLLER UNIT
49FS1-1512-000 запросить цену →BUSHING
50FS1-1569-000 запросить цену →BUSHING
51FS2-3511-000 запросить цену →PULLEY, 25T
52FS5-9740-000 запросить цену →SCREW,STEPPED,M4
53FU5-0001-000 запросить цену →GEAR, 18T
54FU5-0001-000 запросить цену →GEAR, 18T
55FU5-0002-000 запросить цену →GEAR, 30T/PULLEY 30T
56FU5-1001-000 запросить цену →BUSHING
57FU5-1002-000 запросить цену →BUSHING
58FU5-2001-000 запросить цену →SPRING, TENSION
59FU5-2002-000 запросить цену →SPRING, TENSION
60FU5-2003-000 запросить цену →SPRING, TENSION
61FU5-2004-000 запросить цену →SPRING, TENSION
62FU5-2005-000 запросить цену →SPRING, TENSION
63FU5-2006-000 запросить цену →SPRING, TENSION
64FU5-2007-000 запросить цену →SPRING, TENSION
65FU5-2008-000 запросить цену →SPRING, TENSION
66FU5-2009-000 запросить цену →SPRING, TENSION
67FU5-2010-000 запросить цену →SPRING, COMPRESSION
68FU5-3001-000 запросить цену →PULLEY, 18T
69FU5-3002-000 запросить цену →PULLEY, 18T/24T
70FU5-3003-000 запросить цену →PULLEY, 18T
71FU5-3006-000 запросить цену →PULLEY, 14T
72FU5-3007-000 запросить цену →PULLEY, 16T
73FU5-6001-000 запросить цену →COLLAR, REGISTRATION
161-5COPYRIGHT © 2002 CANON INC. CANON iR1200/iR1300 Series REV.1 SEPT 2002 00 -
161FU5-6002-000 запросить цену →COLLAR, PAPER DELIVERY
75FU5-6003-000 запросить цену →COLLAR, BELT IDLER
76WG8-5362-000 запросить цену →PHOTO-INTERRUPTER PS8 J3114
77WG8-5362-000 запросить цену →PHOTO-INTERRUPTER PS6,7 J3112,3113
78XA9-0265-000 запросить цену →SCREW,W/WASHER,TRUSS HEAD
79XF2-1605-240 запросить цену →BELT, TIMING
80XF2-1611-240 запросить цену →BELT, TIMING
81XF9-0404-000 запросить цену →BELT, COGGED DRIVE, 71T
82XF9-0525-000 запросить цену →BELT, TIMING, 59T
501XB1-2300-607 запросить цену →SCREW,MACH.,TRUSS HEAD,M3X6
502XB1-2400-609 запросить цену →SCREW,MACH.,TRUSS HEAD,M4X6
503XB4-5300-809 запросить цену →SCREW,P,M3X8
504XB4-5401-007 запросить цену →SCREW,P,M4X10
505XB4-5401-007 запросить цену →SCREW,P,M4X10
506XB4-5401-007 запросить цену →SCREW,P,M4X10
507XD2-1100-242 запросить цену →RING,E
508XD2-1100-322 запросить цену →RING,E
509XD2-1100-402 запросить цену →RING,E
510XD2-1100-402 запросить цену →RING,E
511XD2-1100-502 запросить цену →RING,E
512XD2-1100-502 запросить цену →RING,E
513XD2-1100-502 запросить цену →RING,E
514XD2-1100-502 запросить цену →RING,E
515XD2-1100-642 запросить цену →RING,E
516XD3-2200-082 запросить цену →PIN,DOWEL
517XD3-2200-102 запросить цену →PIN,DOWEL
518XD3-2200-102 запросить цену →PIN,DOWEL
519XD3-2200-102 запросить цену →PIN,DOWEL
520XD3-2200-122 запросить цену →PIN,DOWEL

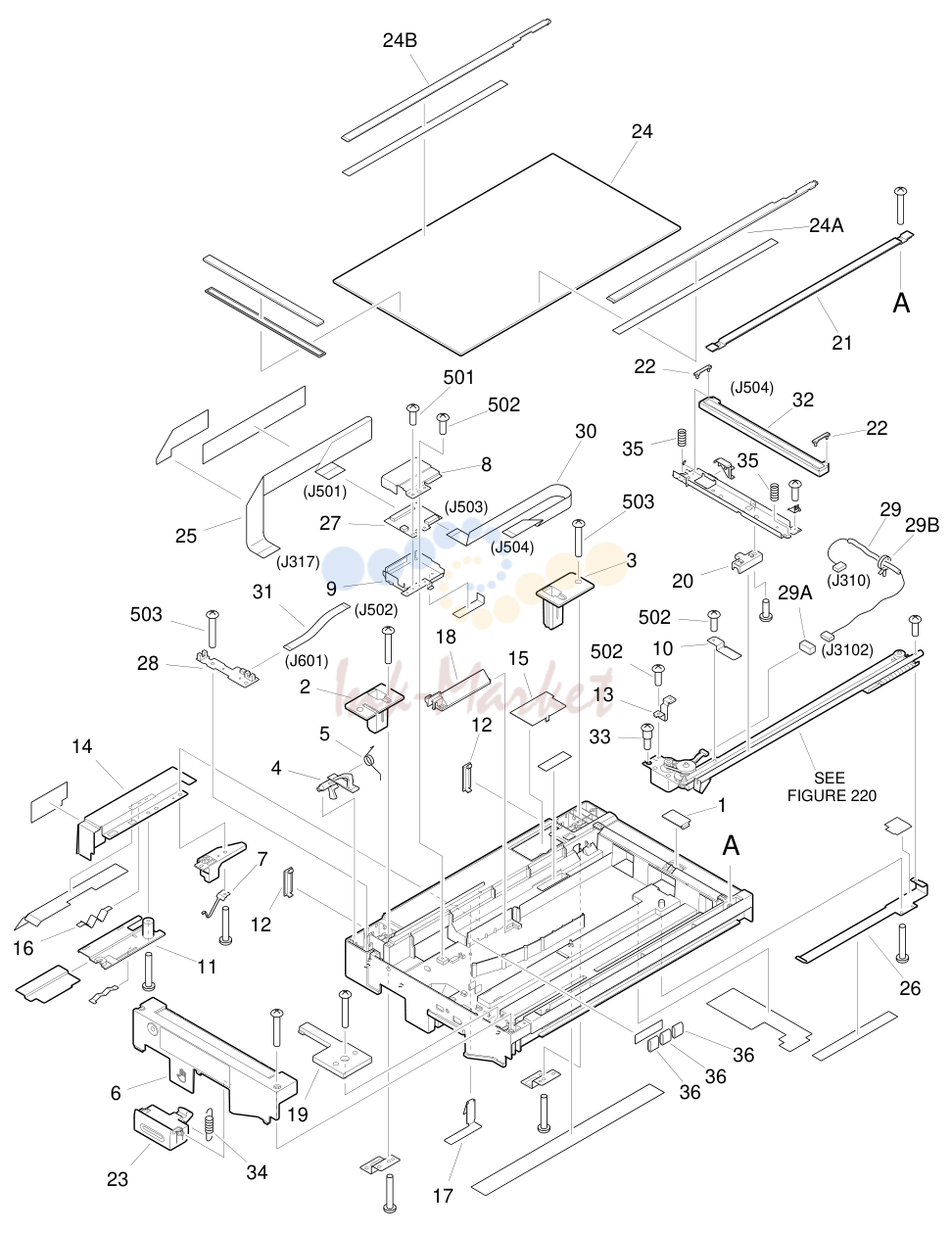

6. FIGURE 210 READER ASSEMBLY

6. FIGURE 210 READER ASSEMBLY

№АртикулАльт. артикулОписание
210- NPN RF READER ASSEMBLY
1FB6-0171-000 запросить цену →COVER, BLANKING, SMALL
2FB6-0172-000 запросить цену →MOUNT, DF, LEFT
3FB6-0173-000 запросить цену →MOUNT, DF, RIGHT
4FB6-0176-000 запросить цену →FLAG, SENSOR
5FB6-0177-000 запросить цену →SPRING, TORSION
6FB6-0181-000 запросить цену →GUIDE, DOCUMENT STOP
7FB6-0182-000 запросить цену →SPRING, LEAF
8FB6-0183-000 запросить цену →SHIELD, UPPER
9FB6-0184-000 запросить цену →SHIELD, LOWER
10FB6-0185-000 запросить цену →PLATE, GROUNDING, LEFT
11FB6-0189-000 запросить цену →REAR COVER, LOWER
12FB6-0191-000 запросить цену →COVER, REAR
13FB6-0197-000 запросить цену →PLATE, GROUNDING
14FB6-0198-000 запросить цену →COVER, SHIELD
15FB6-0204-000 запросить цену →COVER, BLANKING ZTY,MTC,PVZ,QTL,UVB
16FB6-0208-000 запросить цену →SPRING, LEAF
17FB6-0210-000 запросить цену →SPRING, LEAF
18FB6-0211-000 запросить цену →GUIDE, PRESS DOWN
19FB6-0212-000 запросить цену →GUIDE, PRESS DOWN
20FB6-0224-000 запросить цену →BLOCK, SLIDE
21FB6-0229-000 запросить цену →COVER, FRONT
22FB6-0237-000 запросить цену →SPACER
23FB6-0324-000 запросить цену →LEVER, READER
24FF6-1435-000 запросить цену →GLASS, COPYBOARD
25FF6-1443-000 запросить цену →CABLE, FLAT J317,501
26FF6-1456-000 запросить цену →PLATE, GROUNDING, RIGHT
210FG6-8800-000 запросить цену →ANALOG PROCESSOR PCB ASSEMBLY
28FG6-8801-000 запросить цену →SENSOR PCB ASSEMBLY
29FG6-8839-000 запросить цену →CABLE, READER MOTOR CONNECTING J310,3102
30FH2-6929-000 запросить цену →CABLE, FLAT J503,504
31FH2-6931-000 запросить цену →CABLE, FLAT J502,601
32FH7-7565-000 запросить цену →CONTACT IMAGE SENSOR UNIT J504
33FS5-9740-000 запросить цену →SCREW,STEPPED,M4
34FS7-2687-000 запросить цену →SPRING, TENSION
35FS7-2698-000 запросить цену →SPRING, COMPRESSION
36WE8-5885-000 запросить цену →CORE, FERRITE
501XB1-2300-607 запросить цену →SCREW,MACH.,TRUSS HEAD,M3X6
502XB1-2300-607 запросить цену →SCREW,MACH.,TRUSS HEAD,M3X6
503XB4-5401-007 запросить цену →SCREW,P,M4X10
210-3COPYRIGHT © 2002 CANON INC. CANON iR1200/iR1300 Series REV.0 SEPT 2002 00 -

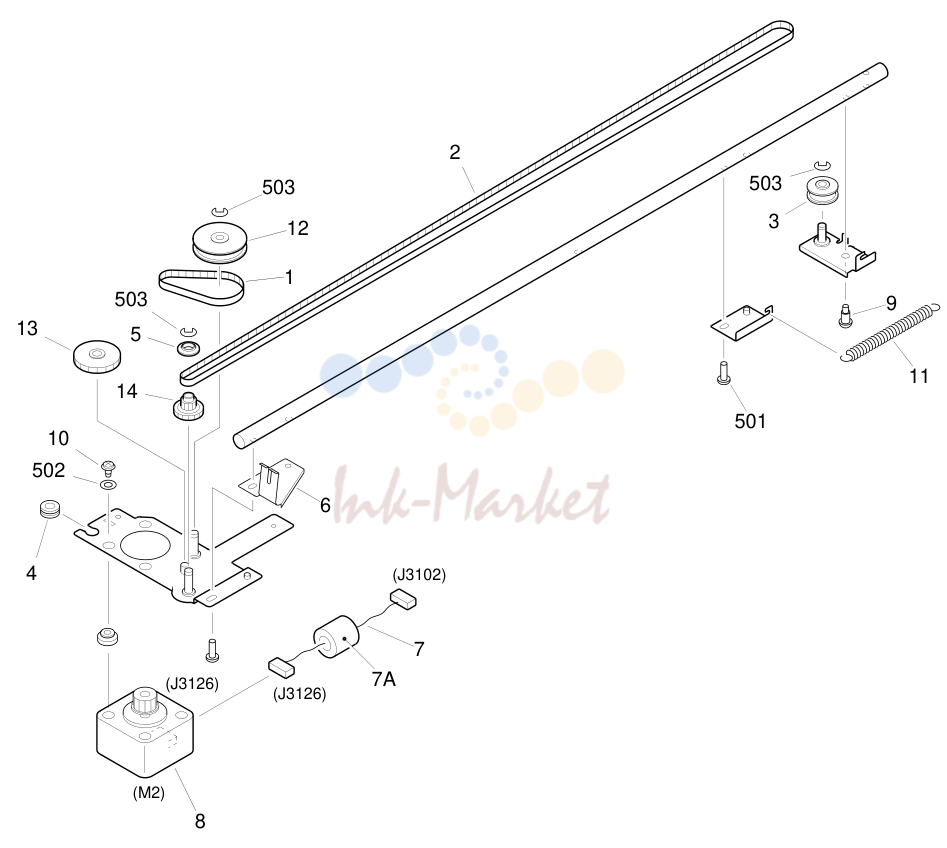

7. FIGURE 220 READER DRIVE ASSEMBLY

7. FIGURE 220 READER DRIVE ASSEMBLY

№АртикулАльт. артикулОписание
220FG6-7933-000 запросить цену →READER DRIVE ASSEMBLY
1FB6-0214-000 запросить цену →BELT, MOTOR DRIVE
2FB6-0215-000 запросить цену →BELT, TIMING
3FB6-0216-000 запросить цену →PULLEY, 20T
4FB6-0219-000 запросить цену →GROMMET
5FB6-0233-000 запросить цену →FLANGE
6FB6-0235-000 запросить цену →SPRING, LEAF
7FG6-8550-000 запросить цену →CABLE, READER MOTOR J3102,3126
8FH6-1922-000 запросить цену →MOTOR, STEPPING M2 J3126
9FS2-9478-000 запросить цену →SCREW, STEPPED, M3X3
10FS5-9739-000 запросить цену →SCREW,STEPPED,M3
11FS7-2701-000 запросить цену →SPRING, TENSION
12FU3-0075-000 запросить цену →PULLEY, 37T/GRAR, 16T
13FU3-0076-000 запросить цену →GEAR, 45T
14FU3-0107-000 запросить цену →PULLEY, 13T/GEAR, 28T
501XB6-7300-607 запросить цену →SCREW,TP,M3X6
502XD1-1104-131 запросить цену →SHIM
503XD2-1100-322 запросить цену →RING,E
240FM2-0004-000 запросить цену →ADF DRIVE ASSEMBLY MTD,MTE,QTM,UVF,UVG
1FC5-0065-000 запросить цену →SPRING, LEAF
2FU5-0002-000 запросить цену →GEAR, 30T/PULLEY 30T
3FU5-3004-000 запросить цену →PULLEY, 20T/48T
4XF2-1606-440 запросить цену →BELT, TIMING
501XB2-7300-407 запросить цену →SCREW,W/WASHER,M3X4
502XD2-1100-642 запросить цену →RING,E
240-1COPYRIGHT © 2002 CANON INC. CANON iR1200/iR1300 Series REV.1 SEPT 2002 00 -

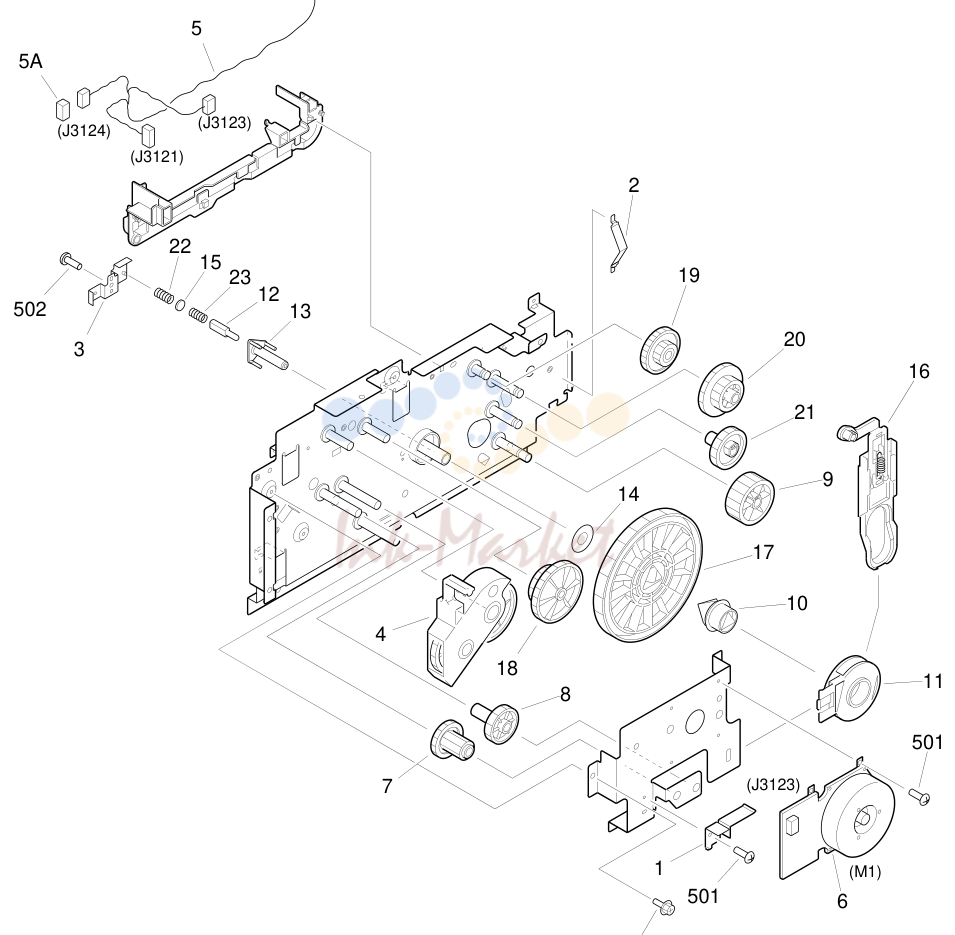

8. FIGURE 250 MAIN DRIVE ASSEMBLY

8. FIGURE 250 MAIN DRIVE ASSEMBLY

№АртикулАльт. артикулОписание
250FG6-7923-000 запросить цену →MAIN DRIVE ASSEMBLY
1FB6-0321-000 запросить цену →COVER, GEAR
2FB6-4573-000 запросить цену →SPRING, LEAF
3FB6-5519-000 запросить цену →PLATE, SPRING
4FG6-7924-000 запросить цену →SWING GEAR UNIT
5FG6-8834-000 запросить цену →CABLE, MOTOR/FAN J312,3121,3123,3124
6FH6-1923-000 запросить цену →MOTOR, DC BRUSHLESS M1 J3123
7FU3-0068-000 запросить цену →GEAR, 14T/28T
8FU3-0069-000 запросить цену →GEAR ,28T
9FU3-0070-000 запросить цену →GEAR, 36T
10RB2-2935-000 запросить цену →SHAFT, COUPLING
11RB2-2936-000 запросить цену →BUSHING
12RB2-2943-000 запросить цену →PIN
13RB2-2947-000 запросить цену →HOLDER, PIN
14RB2-2949-000 запросить цену →WASHER
15RB2-2950-000 запросить цену →FLANGE, SPRING
16RG9-1473-000 запросить цену →COUPLING ASS’Y
17RS6-0446-000 запросить цену →GEAR, 201T
18RS6-0447-000 запросить цену →GEAR, 58T/92T
19RS6-0448-000 запросить цену →GEAR, 17T/68T
20RS6-0449-000 запросить цену →GEAR, 25T/41T
21RS6-0450-000 запросить цену →GEAR, 31T
22RS6-2027-020 запросить цену →SPRING, COMPRESSION
23RS6-2031-000 запросить цену →SPRING, COMPRESSION
24XA9-1164-000 запросить цену →SCREW,RS,M3X6.5
501XB1-2300-607 запросить цену →SCREW,MACH.,TRUSS HEAD,M3X6
502XB2-7300-407 запросить цену →SCREW,W/WASHER,M3X4

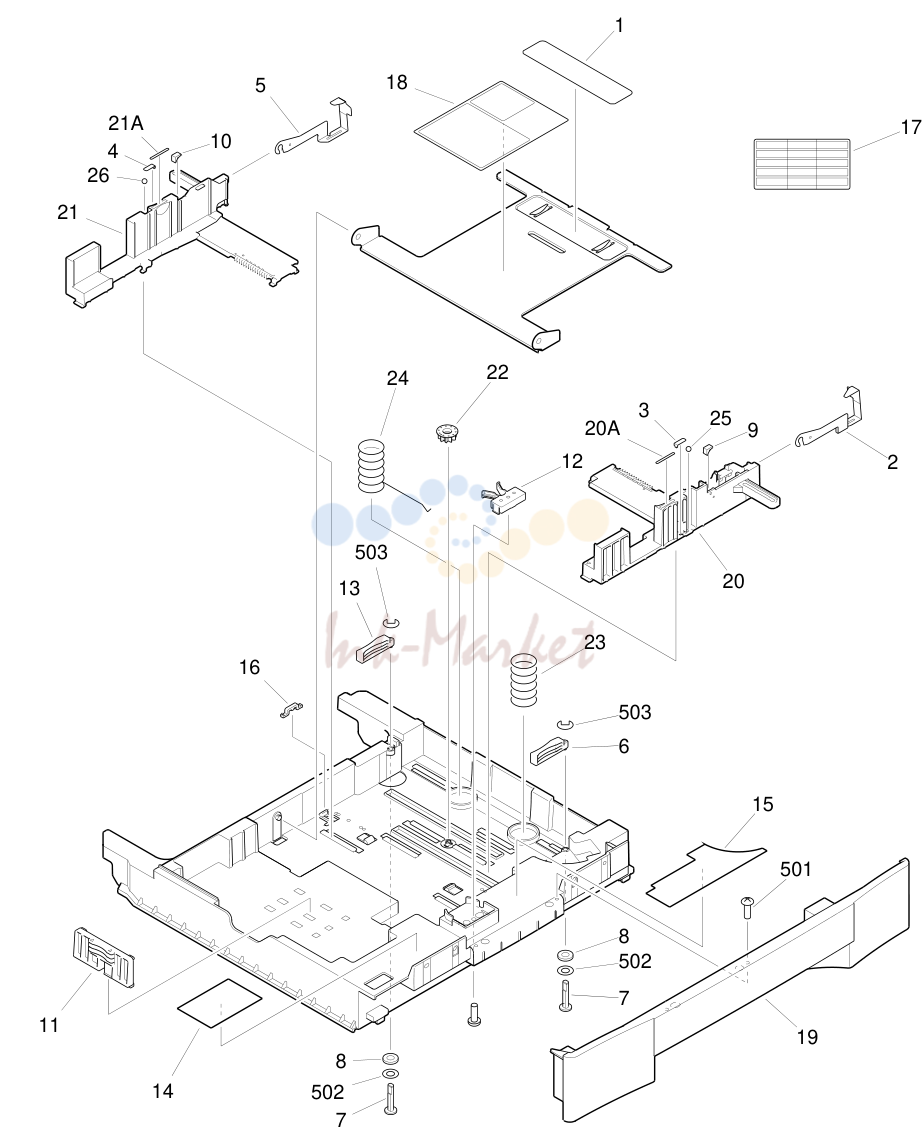

9. FIGURE 300 CASSETTE(ZTY)

9. FIGURE 300 CASSETTE(ZTY)

№АртикулАльт. артикулОписание
300- NPN 1 CASSETTE ZTY
1FB5-0159-000 запросить цену →SHEET, SEPARATION
2FB5-0161-000 запросить цену →CLAW, SEPARATION, FRONT
3FB5-0165-000 запросить цену →SPRING, LEAF
4FB5-0165-000 запросить цену →SPRING, LEAF
5FB5-0167-000 запросить цену →CLAW, SEPARATION, REAR
6FB5-0168-000 запросить цену →LEVER, SIDE PLATE LOCK, FRONT
7FB5-0169-000 запросить цену →SHAFT, LOCK LEVER
8FB5-0170-000 запросить цену →PAD, RUBBER
9FB5-0171-000 запросить цену →SUPPORT, CLAW
10FB5-0171-000 запросить цену →SUPPORT, CLAW
11FB5-0172-000 запросить цену →PLATE, END SIDE LIMIT
12FB5-0173-000 запросить цену →GUIDE, POSITIONING
13FB5-0175-000 запросить цену →LEVER, SIDE PLATE LOCK, REAR
14FB5-0176-000 запросить цену →LABEL, PAPER INSTRUCTION
15FB5-0177-000 запросить цену →LABEL, SIZE CHANGE INSTRUCTION
16FB5-0180-000 запросить цену →SUPPORT, STOP
17FB5-0181-000 запросить цену →LABEL, SIZE CHANGE
18FB6-0263-000 запросить цену →LABEL, LIFTING, SIZE CHANGE
19FB6-0328-000 запросить цену →PANEL, CASSETTE, FRONT
20FF5-9034-000 запросить цену →PLATE, SIDE LIMIT, FRONT
21FF5-9035-000 запросить цену →PLATE, SIDE LIMIT, REAR
22FS7-0457-000 запросить цену →GEAR, 10T
23FS7-2201-000 запросить цену →SPRING, COMPRESSION
24FS7-2202-000 запросить цену →SPRING, COMPRESSION
25X71 - 7503 - 000 1 BALL, SLIDE CLICK FEELING
26X71 - 7503 - 000 1 BALL, SLIDE CLICK FEELING
501XB4-7400-809 запросить цену →SCREW,TAPPING,TRUSS HEAD,M4X8
300XD1-1104-635 запросить цену →SHIM
503XD2-1200-202 запросить цену →RING,E
300-3COPYRIGHT © 2002 CANON INC. CANON iR1200/iR1300 Series REV.0 SEPT 2002 00 -

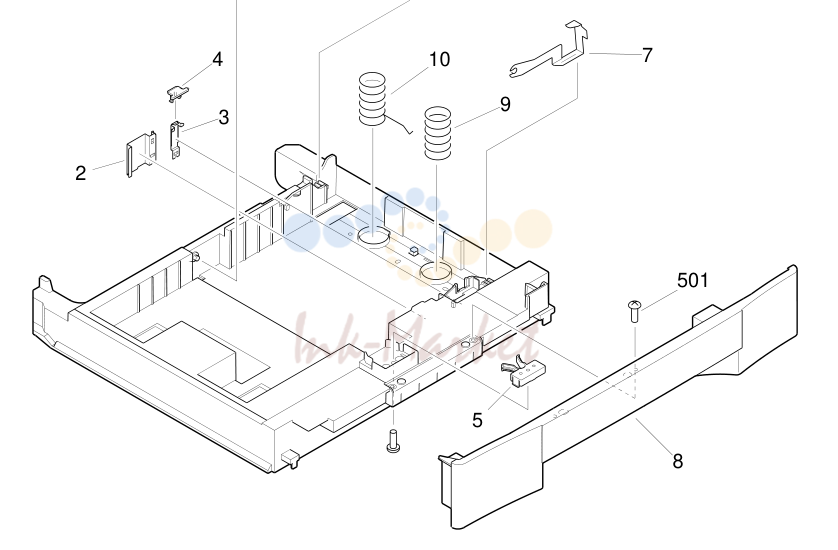

10. CASSETTE(QTL,UVB,UVC,UVD,UVE,QTM,UVF,UVG

10. CASSETTE(QTL,UVB,UVC,UVD,UVE,QTM,UVF,UVG

№АртикулАльт. артикулОписание
301- NPN RF CASSETTE QTL,UVB,UVC,UVD,UVE
1FB5-0159-000 запросить цену →SHEET, SEPARATION
2FB5-0162-000 запросить цену →SPRING, LEAF
3FB5-0163-000 запросить цену →SPRING, LEAF
4FB5-0164-000 запросить цену →RETAINER, SIDE
5FB5-0173-000 запросить цену →GUIDE, POSITIONING
6FB5 - 2843 - 00S 1 CLAW, SEPARATION, FRONT
7FB5 - 2844 - 00S 1 CLAW, SEPARATION, REAR
8FB6-0328-000 запросить цену →PANEL, CASSETTE, FRONT
9FS7-2201-000 запросить цену →SPRING, COMPRESSION
10FS7-2202-000 запросить цену →SPRING, COMPRESSION
501XB4-7400-809 запросить цену →SCREW,TAPPING,TRUSS HEAD,M4X8

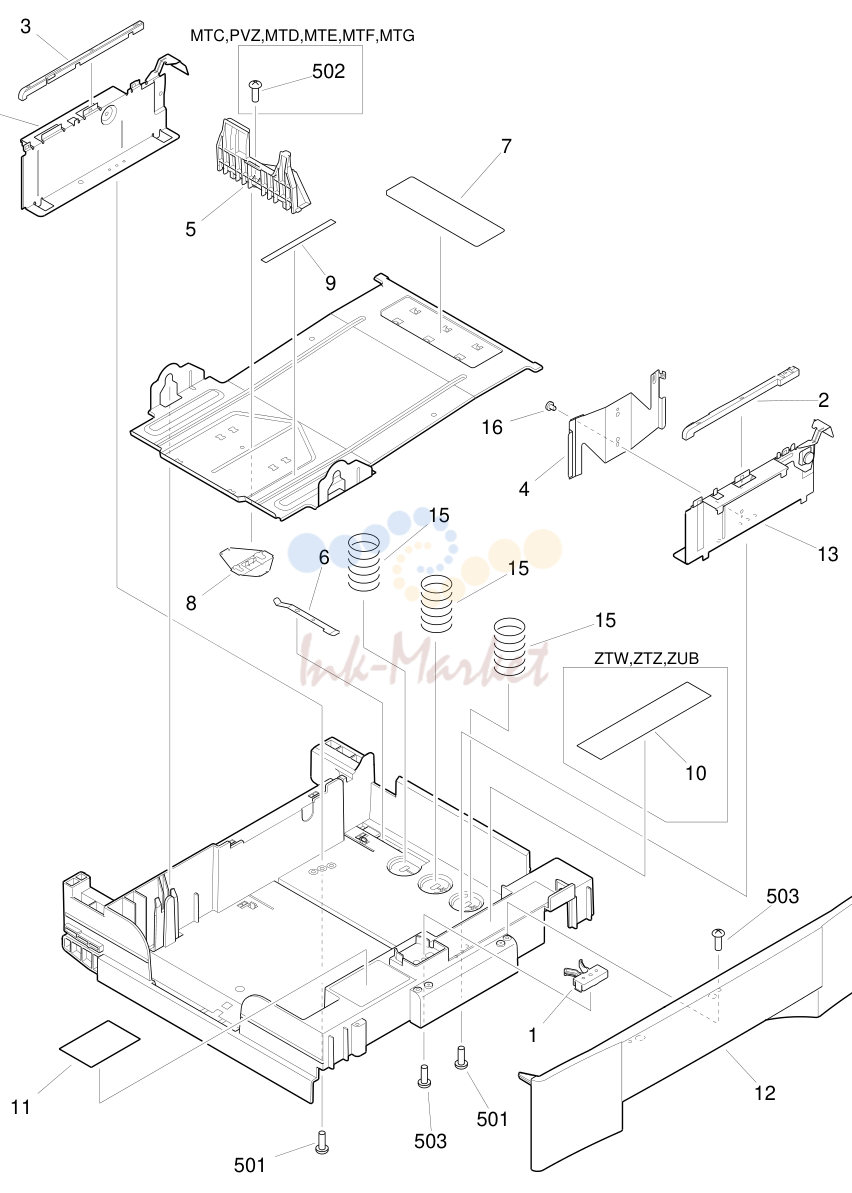

11. CASSETTE

11. CASSETTE

№АртикулАльт. артикулОписание
302- NPN RF CASSETTE MTC,PVZ,MTD,MTE,ZTW
1FB5-0173-000 запросить цену →GUIDE, POSITIONING
2FB5-0218-000 запросить цену →COVER, LIMIT PLATE, FRONT
3FB5-0219-000 запросить цену →COVER, LIMIT PLATE, REAR
4FB5-0220-000 запросить цену →SPRING, LEAF, SIDE LIMIT
5FB5-0221-000 запросить цену →PLATE, END SIDE LIMIT
6FB5-0222-000 запросить цену →SPRING, LEAF
7FB5-0229-000 запросить цену →SHEET, SEPARATION
8FB5-0230-000 запросить цену →SPRING, LEAF, END LIMIT
9FB5-0231-000 запросить цену →LABEL, PAPAR SIZE
10FB5-0232-000 запросить цену →LABEL, END LIMIT ZTW,ZTZ,ZUB
11FB5-0233-000 запросить цену →N 1 LABEL, PAPER SET MTC,PVZ,MTD,MTE,MTF
12FB6-0329-000 запросить цену →PANEL, CASSETTE, FRONT
13FF5-9073-000 запросить цену →PLATE, SIDE LIMIT, FRONT
14FF5-9074-000 запросить цену →PLATE, SIDE LIMIT, REAR
15FS7-2211-000 запросить цену →SPRING, COMPRESSION
16XA9-0903-000 запросить цену →SCREW,M3X5
501XB1-2300-809 запросить цену →SCREW,MACH.,TRUSS HEAD,M3X8
502XB4-7300-505 запросить цену →SCREW,TAPPING,TRUSS HEAD,M3X5 MTC,PVZ,MTD,MTE,MTF
503XB4-7400-809 запросить цену →SCREW,TAPPING,TRUSS HEAD,M4X8

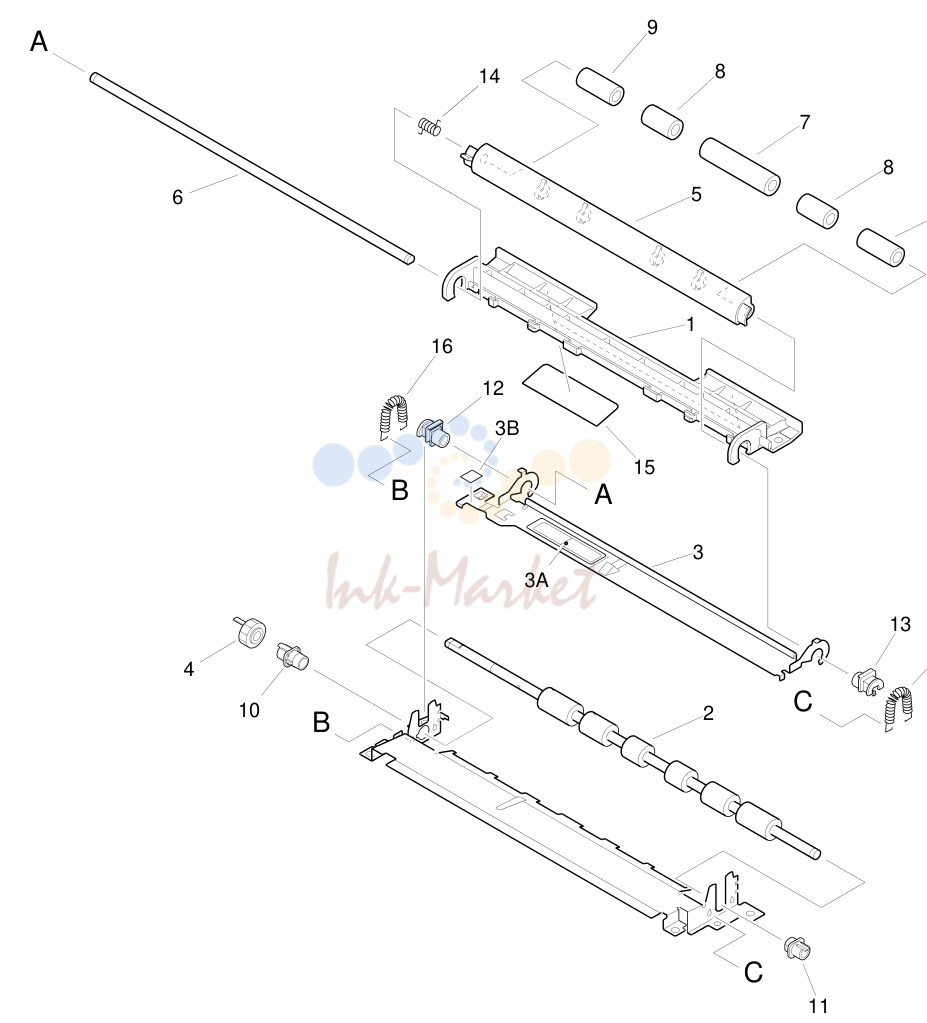

12. FIGURE 320 REGISTRATION ASSEMBLY

12. FIGURE 320 REGISTRATION ASSEMBLY

№АртикулАльт. артикулОписание
320FG6-7926-000 запросить цену →REGISTRATION ASSEMBLY
1FB6-0160-000 запросить цену →GUIDE, REGISTRATION FRONT
2FB6-5512-000 запросить цену →ROLLER, REGISTRATION
3FF6-1441-000 запросить цену →GUIDE, TRANSFER, UPPER
4FU3-0071-000 запросить цену →GEAR, 14T SEE NOTE
5RB2-2909-000 запросить цену →SHUTTER, REGISTRATION
6RB2-2910-000 запросить цену →SHAFT, REGISTRATION ROLLER
7RB2-2911-000 запросить цену →ROLLER
8RB2-2912-000 запросить цену →ROLLER
9RB2-2913-000 запросить цену →ROLLER
10RB2-2918-000 запросить цену →BUSHING, RIGHT
11RB2-2919-000 запросить цену →BUSHING, LEFT
12RB2-2920-000 запросить цену →BUSHING
13RB2-2921-000 запросить цену →BUSHING
14RB2-2922-000 запросить цену →SPRING, TORSION
15RB2-2933-000 запросить цену →SHEET, REGISTRATION FRONT
16RS6-2026-000 запросить цену →SPRING, TENSION

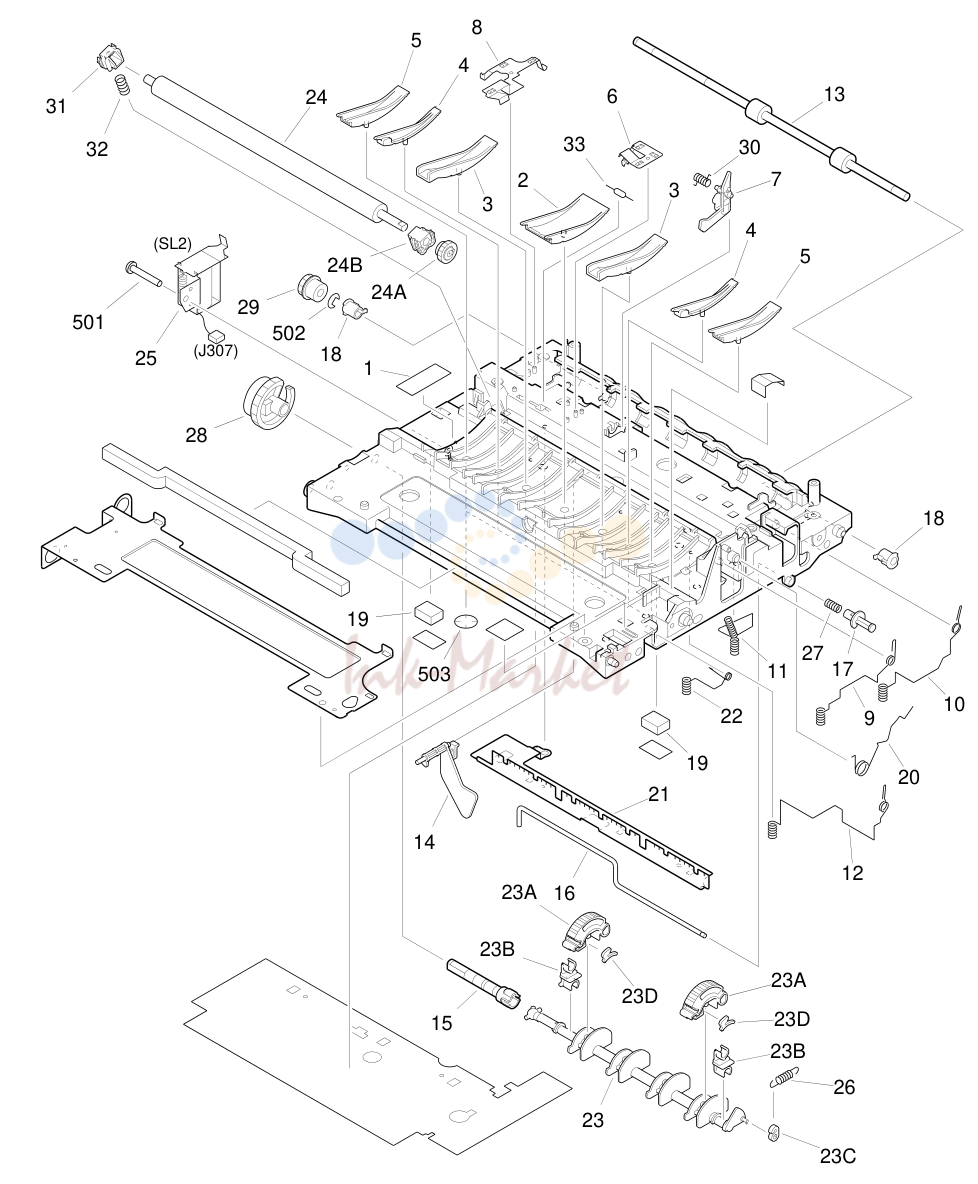

13. FIGURE 330 PAPER FEEDER ASSEMBLY

13. FIGURE 330 PAPER FEEDER ASSEMBLY

№АртикулАльт. артикулОписание
330- NPN RF PAPER FEEDER ASSEMBLY
1FB2-9653-000 запросить цену →LABEL, CAUTION
2FB6-0079-000 запросить цену →GUIDE, PAPER FEED,
3FB6-0080-000 запросить цену →GUIDE, PAPER FEED,
4FB6-0081-000 запросить цену →GUIDE, PAPER FEED,
5FB6-0082-000 запросить цену →GUIDE, PAPER FEED,
6FB6-0157-000 запросить цену →SPRING, LEAF
7FB6-0158-000 запросить цену →FLAG, REGISTRATION SENSOR
8FB6-0162-000 запросить цену →SPRING, LEAF, GROUNDING
9FB6-0166-000 запросить цену →SPRING UNIT, CONTACT
10FB6-0167-000 запросить цену →SPRING UNIT, CONTACT
11FB6-0168-000 запросить цену →SPRING UNIT, CONTACT
12FB6-0169-000 запросить цену →SPRING UNIT, CONTACT
13FB6-0240-000 запросить цену →ROLLER, PAPER FEED
14FB6-0241-000 запросить цену →FLAG, PAPER SENSOR
15FB6-0245-000 запросить цену →SHAFT, JOINT
16FB6-0248-000 запросить цену →ARM, RETURN
17FB6-0260-000 запросить цену →GUIDE, ARM
18FB6-0261-000 запросить цену →BUSHING
19FB6-0274-000 запросить цену →SEAL, PAPER FEED FRAME
20FB6-0286-000 запросить цену →SPRING, TORSION
21FB6-0296-000 запросить цену →ELIMINATOR, STATIC CHARGE
22FB6-0297-000 запросить цену →SPRING UNIT, CONTACT
23FG6-7954-000 запросить цену →PAPER PICK-UP SHAFT ASSEMBLY
24FG6-9504-000 запросить цену →TRANSFER ROLLER UNIT
330RB2-2925-020 запросить цену →BUSHING, TRANSFER, LEFT
25FH6-5037-000 запросить цену →SOLENOID SL2 J307
26FS7-2689-000 запросить цену →SPRING, TENSION
27FS7-2690-000 запросить цену →SPRING, COMPRESSION
28FU3-0073-000 запросить цену →GEAR, 32T
29FU3-0074-000 запросить цену →GEAR, 14T
30RB2-2843-000 запросить цену →SPRING, TORSION
31RB2-2926-020 запросить цену →BUSHING, TRANSFER, RIGHT
32RS6-2022-000 запросить цену →SPRING, COMPRESSION
33WA1-6525-000 запросить цену →DIODE, V17C33A
501XB4-5401-007 запросить цену →SCREW,P,M4X10
502XD2-1100-502 запросить цену →RING,E
503XD2-2300-302 запросить цену →RING,TOOTHED LOCK
330-3COPYRIGHT © 2002 CANON INC. CANON iR1200/iR1300 Series REV.0 SEPT 2002 00 -

Каталог очень большой (629 позиций). Показаны первые 13 узлов со схемами; полный список доступен по запросу.

Источник: Инк-Маркет.ру.
