Canon IR 1133 — каталог запчастей со схемами

Содержание

1. Contents
2. NPN RF ACCESSORIES
3. NPN RF EXTERNAL COVERS, PANELS, ETC.
4. NPN RF INTERNAL COMPONENTS 1
5. NPN RF INTERNAL COMPONENTS 2
6. NPN RF INTERNAL COMPONENTS 3
7. NPN RF INTERNAL COMPONENTS 4
8. NPN RF INTERNAL COMPONENTS 5
9. NPN RF INTERNAL COMPONENTS 6
10. NPN RF READER/ADF ASSEMBLY ADF model
11. NPN RF PAPER FEEDER ASSEMBLY ADF model

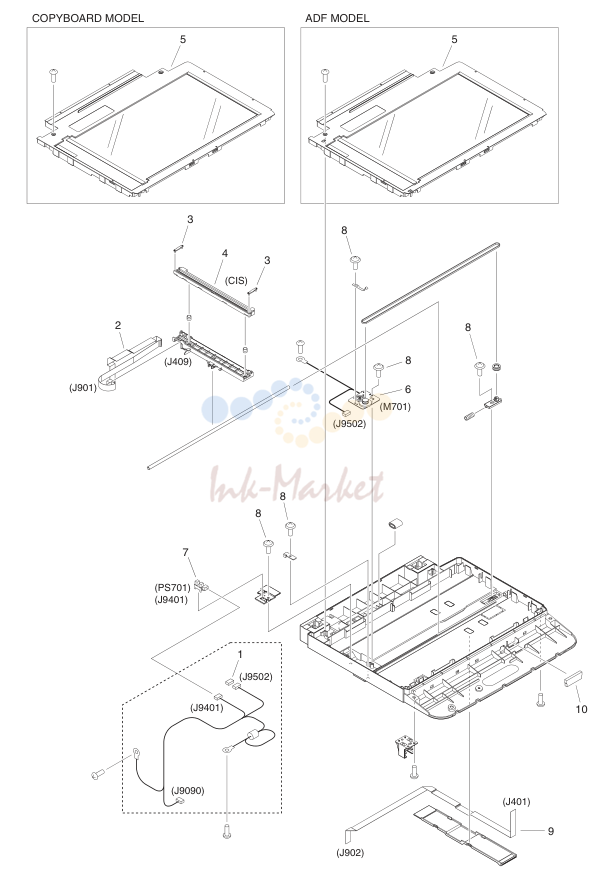

12. FM4-8841-000 1 READER ASSEMBLY ADF model

1. Contents

№	Артикул	Альт. артикул	Описание
001			ACCESSORIES .....................................................................2-3
100			EXTERNAL COVERS, PANELS, ETC. .................................2-5
101			INTERNAL COMPONENTS 1 ...............................................2-9
102			INTERNAL COMPONENTS 2 .............................................2-11
103			INTERNAL COMPONENTS 3 .............................................2-13
104			INTERNAL COMPONENTS 4 .............................................2-15
105			INTERNAL COMPONENTS 5 .............................................2-17
106			INTERNAL COMPONENTS 6 .............................................2-19
160			READER/ADF ASSEMBLY (ADF MODEL) .........................2-21
162			PAPER FEEDER ASSEMBLY (ADF MODEL) ....................2-24
400			READER ASSEMBLY ..........................................................2-27
100			EXTERNAL COVERS, PANELS, ETC...............................................................2-5
101			INTERNAL COMPONENTS 1............................................................................2-9
102			INTERNAL COMPONENTS 2..........................................................................2-11
103			INTERNAL COMPONENTS 3..........................................................................2-13
104			INTERNAL COMPONENTS 4..........................................................................2-15
105			INTERNAL COMPONENTS 5..........................................................................2-17
106			INTERNAL COMPONENTS 6..........................................................................2-19
160			READER/ADF ASSEMBLY (ADF MODEL)......................................................2-21
162			PAPER FEEDER ASSEMBLY (ADF MODEL)..................................................2-24
400			READER ASSEMBLY.......................................................................................2-27

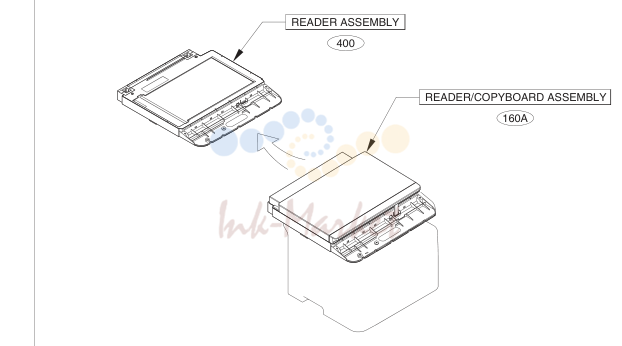

2. NPN RF ACCESSORIES

№	Артикул	Описание
1	FK3-2799-000 запросить цену →	1 CD-ROM, USER SOFTWARE
2	FC9-2190-000 запросить цену →	1 LABEL, DESTINATION FAX model
3	HH2-2824-000 запросить цену →	1 MODULAR CORD, 2P FAX model
4	QK1-6441-000 запросить цену →	1 CORD, MODULAR FAX model
5	QK1-6443-000 запросить цену →	1 PLUG FAX model DE
6	QK1-6446-000 запросить цену →	1 PLUG FAX model FR
7	QK1-6449-000 запросить цену →	1 PLUG FAX model IT
8	FH2-7080-000 запросить цену →	1 CORD, POWER

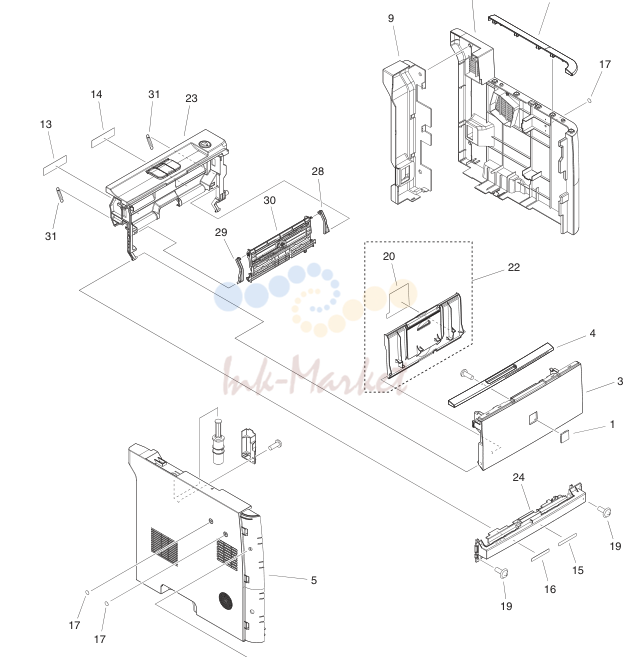

3. NPN RF EXTERNAL COVERS, PANELS, ETC.

№	Артикул	Описание
1	FC7-0509-000 запросить цену →	1 EMBLEM
2	FC0-4168-000 запросить цену →	1 COVER, UPPER
3	FC9-2007-000 запросить цену →	1 COVER, MULTI FEED
4	FC0-4170-000 запросить цену →	1 COVER, MULTI FEED UPPER
5	FC0-3132-000 запросить цену →	1 COVER, LEFT
6	FL3-5852-000 запросить цену →	1 COVER, FRONT, LEFT
7	FC0-3133-000 запросить цену →	1 COVER, LEFT, REAR FAX model
7	FC0-3162-000 запросить цену →	1 COVER, LEFT, REAR EXCEPT FAX model
8	FC0-3135-000 запросить цену →	1 COVER, RIGHT
9	FC9-2056-000 запросить цену →	1 COVER, REAR RIGHT
10	FC0-4169-000 запросить цену →	1 COVER, RIGHT, UPPER
11	FC9-8944-000 запросить цену →	1 ELIMINATOR, STATIC CHARGE
12	FC9-2166-000 запросить цену →	2 SHEET, ELES. PREVENTION
13	RM1-6441-000 запросить цену →	1 DUPLEXING PAPER FEED ASS'Y
14	FC9-8934-000 запросить цену →	1 LABEL, HIGH TMP. CAUTION
15	FC9-8943-000 запросить цену →	1 LABEL, HIGH TMP. CAUTION
16	FC0-3196-000 запросить цену →	1 LABEL, USB
17	HB1-5537-000 запросить цену →	3 SHEET,BLANKING
18	FC9-4897-000 запросить цену →	1 LABEL, SIZE EXCHANGE
19	XA9-1671-000 запросить цену →	AR SCREW, D, M3X8
20	FC9-7005-000 запросить цену →	1 LABEL, SIZE, MANUAL FEED
21	FM3-9791-000 запросить цену →	1 REAR COVER ASSEMBLY
22	FM3-9793-000 запросить цену →	1 EXPANSION TRAY ASSEMBLY
23	FM4-9783-000 запросить цену →	1 INNER COVER ASSEMBLY
24	FC9-2016-000 запросить цену →	1 COVER, FRONT, LOWER
25	FM4-9768-000 запросить цену →	1 CONTROL PANEL ASSEMBLY 1133iF
25	FM4-9790-000 запросить цену →	1 CONTROL PANEL ASSEMBLY 1133A
25	FM4-9769-000 запросить цену →	1 CONTROL PANEL ASSEMBLY
26	FM3-9816-000 запросить цену →	1 HINGE ASSEMBLY
27	FC0-3107-000 запросить цену →	1 COVER, ONE-TOUCH FAX model
27	FC0-3108-000 запросить цену →	1 COVER, ONE-TOUCH EXCEPT FAX model
28	RC2-6273-000 запросить цену →	1 HINGE, MULTI-PURPOSE, RIGHT
29	RC2-8291-000 запросить цену →	1 HINGE, MULTI-PURPOSE, LEFT
30	RM1-6427-000 запросить цену →	1 MP LIFTING PLATE ASSEMBLY
31	RU5-2895-000 запросить цену →	2 SPRING, TENSION

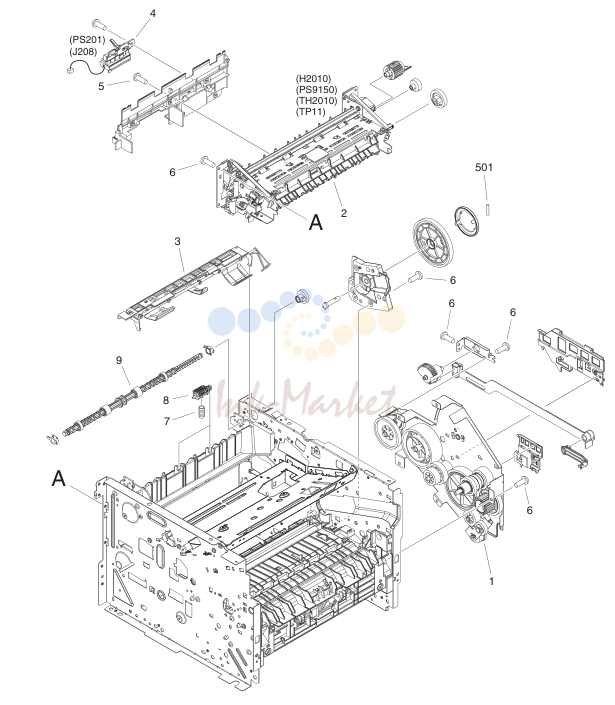

4. NPN RF INTERNAL COMPONENTS 1

№	Артикул	Описание
1	FM3-9797-000 запросить цену →	1 MAIN DRIVE ASSEMBLY
2	RM1-6406-000 запросить цену →	1 FIXING ASS'Y
3	RM1-6401-000 запросить цену →	1 PAPER RETAINING DELIVERY ASS'Y
4	RM1-6445-000 запросить цену →	1 REVERSE SENSOR ASS'Y PS201
5	XA9-1503-000 запросить цену →	AR SCREW, TAP, M3X6
6	XA9-1671-000 запросить цену →	AR SCREW, D, M3X8
7	RU6-2610-000 запросить цену →	2 SPRING, COMPRESSION
8	RL1-2111-000 запросить цену →	2 FACE-DOWN ROLLER UNIT
9	RL1-2112-000 запросить цену →	1 ROLLER, FACE-DOWN
501	XD3-2300-322 запросить цену →	1 PIN

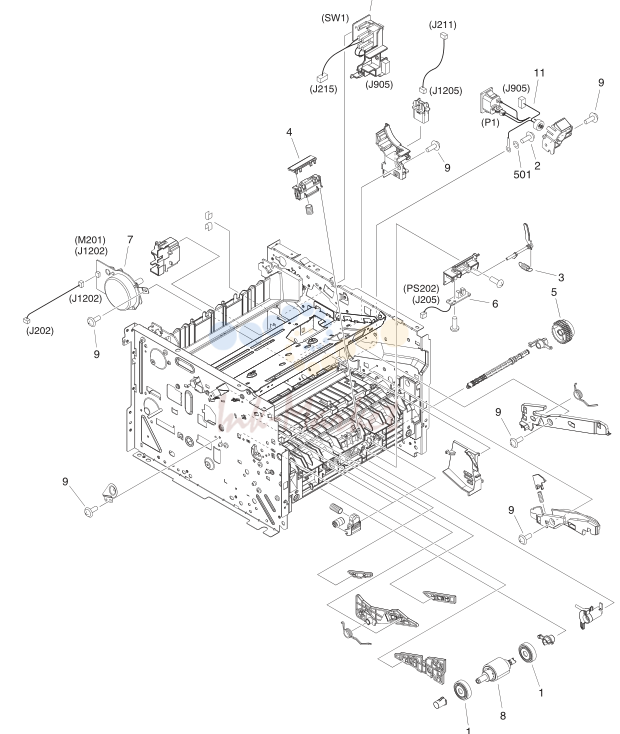

5. NPN RF INTERNAL COMPONENTS 2

№	Артикул	Описание
1	RC2-6130-000 запросить цену →	2 ROLLER, CASSETTE PAPER PICK-UP
2	XA9-0994-000 запросить цену →	1 SCREW, TP, M4X6
3	RU5-2898-000 запросить цену →	1 SPRING, TENSION
4	RL1-2115-000 запросить цену →	1 PAD, MULTI-PURPOSE SEPARATION
5	RM1-1301-000 запросить цену →	1 PAPER PICK-UP GEAR ASS'Y
6	RM1-6350-000 запросить цену →	1 MULTI-PURPOSE SENSOR PCB ASS'Y PS202
7	RM1-6378-000 запросить цену →	1 MAIN MOTOR ASS'Y M201
8	RM1-6414-000 запросить цену →	1 PAPER PICK-UP ROLLER ASS'Y
9	XA9-1671-000 запросить цену →	AR SCREW, D, M3X8
10	FM4-5367-000 запросить цену →	1 MAIN SWITCH UNIT SW1
11	FM4-5386-000 запросить цену →	1 INLET CABLE ASSEMBLY P1
501	XD1-3100-407 запросить цену →	1 LOCK-WASHER, SPRING

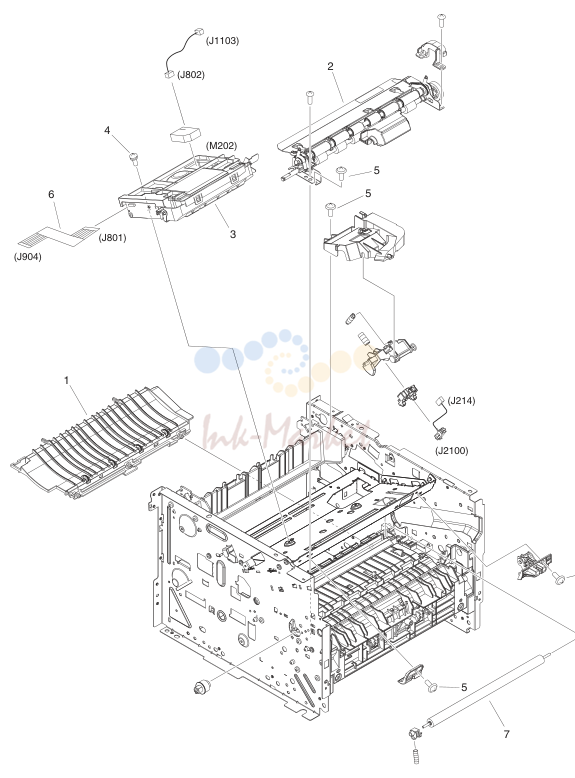

6. NPN RF INTERNAL COMPONENTS 3

№	Артикул	Описание
1	RM1-6402-000 запросить цену →	1 PAPER FEED GUIDE ASS'Y
2	RM1-6419-000 запросить цену →	1 REGISTRATION ASS'Y
3	RM1-6424-000 запросить цену →	1 SCANNER ASS'Y M202
4	XA9-1420-000 запросить цену →	AR SCREW, W/WASHER, M3X8
5	XA9-1671-000 запросить цену →	AR SCREW, D, M3X8
6	FK3-0730-000 запросить цену →	1 CABLE, FLAT
7	RM1-6450-000 запросить цену →	1 TRANSFER ROLLER ASS'Y

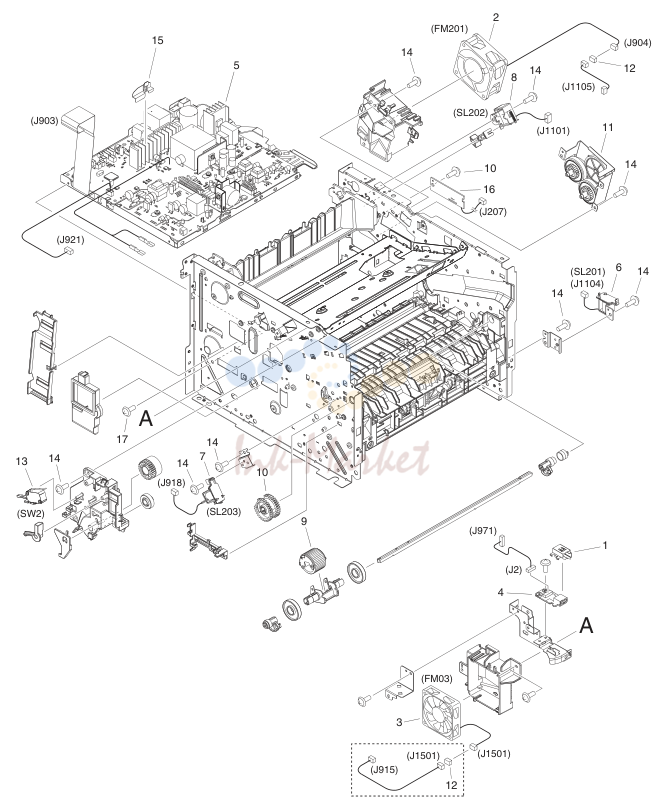

7. NPN RF INTERNAL COMPONENTS 4

№	Артикул	Описание
1	FC9-2142-000 запросить цену →	1 PLATE, USB GROUNDING
2	FK2-2064-000 запросить цену →	1 FAN FM201
3	FK3-0732-000 запросить цену →	1 FAN FM03
4	FM4-3989-000 запросить цену →	1 USB PCB ASSEMBLY
5	FM4-9013-000 запросить цену →	1 ENGINE CONTROLLER PCB ASS'Y
6	RK2-2729-000 запросить цену →	1 SOLENOID SL201
7	RK2-2731-000 запросить цену →	1 SOLENOID SL203
8	RK2-2733-000 запросить цену →	1 SOLENOID SL202
9	RL1-2120-000 запросить цену →	1 ROLLER,MULTI-PURPOSE PICK-UP
10	RM1-4275-000 запросить цену →	1 PAPER PICK-UP GEAR ASS'Y
11	RM1-6423-000 запросить цену →	1 REVERSE DRIVE ASS'Y
12	VS1-7177-003 запросить цену →	1 CONNECTOR, SNAP TIGHT, BK
13	WC4-5171-000 запросить цену →	1 MICROSWITCH SW2
14	XA9-1671-000 запросить цену →	AR SCREW, D, M3X8
15	FC9-8942-000 запросить цену →	1 SHEET, PROTECTIVE
16	FM4-1605-000 запросить цену →	1 CONNECTING PCB ASS'Y
17	XA9-1503-000 запросить цену →	AR SCREW, TAP, M3X6

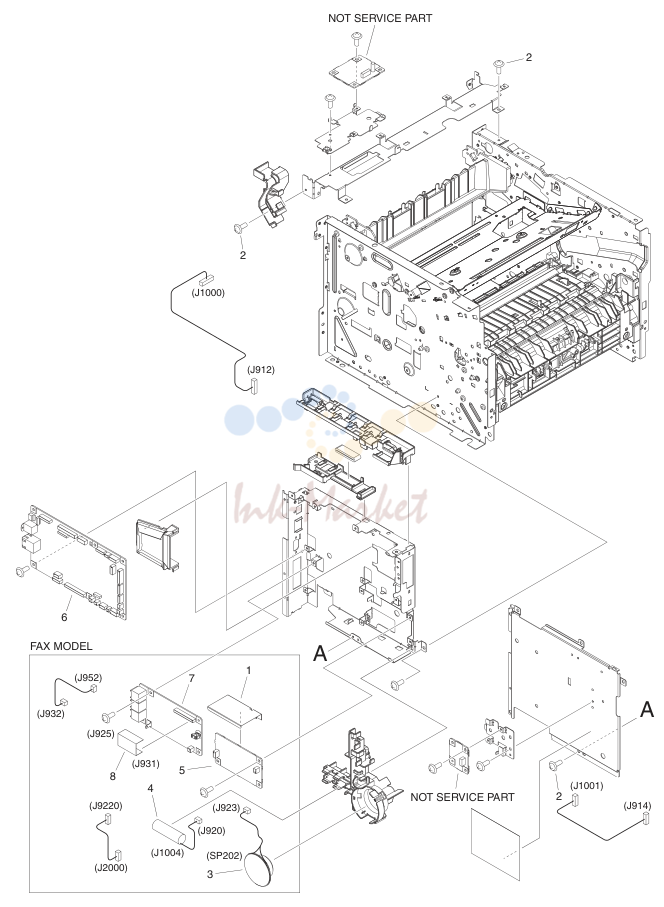

8. NPN RF INTERNAL COMPONENTS 5

№	Артикул	Описание
1	FC0-3182-000 запросить цену →	1 SHEET, CABLE PROTECTION FAX model
2	XA9-1671-000 запросить цену →	AR SCREW, D, M3X8
3	FK3-1826-000 запросить цену →	1 SPEAKER FAX model SP202
4	FK3-1626-000 запросить цену →	1 BATTERY, NI-MH FAX model
5	FM4-8968-000 запросить цену →	1 OFFHOOK PCB ASSEMBLY FAX model
6	FM4-8952-000 запросить цену →	1 MAIN CONTROLLER PCB ASSEMBLY 1133iF
6	FM4-8951-000 запросить цену →	1 MAIN CONTROLLER PCB ASSEMBLY 1133A,1133
7	FM4-8965-000 запросить цену →	1 NCU PCB ASSEMBLY FAX model
8	FK3-1820-000 запросить цену →	1 CABLE, FLAT FAX model

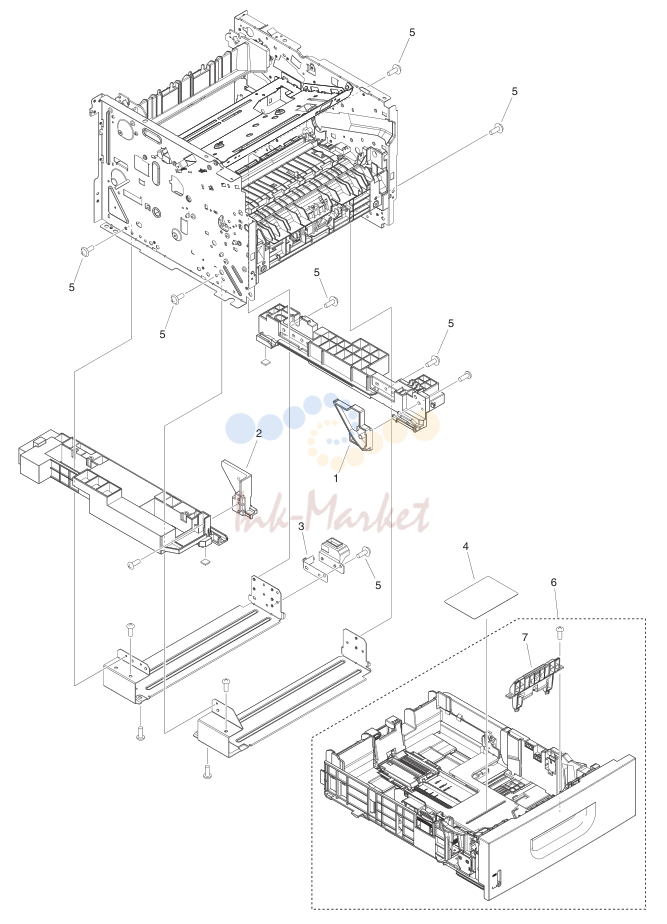

9. NPN RF INTERNAL COMPONENTS 6

№	Артикул	Описание
1	FC9-2068-000 запросить цену →	1 GUIDE, CASSETTE, RIGHT
2	FC9-2069-000 запросить цену →	1 GUIDE, CASSETTE, LEFT
3	FC9-2071-000 запросить цену →	1 SPRING, LEAF
4	FC9-4891-000 запросить цену →	1 LABEL, EXCHANGE CONTROL PANEL
5	XA9-1671-000 запросить цену →	AR SCREW, D, M3X8
6	FM3-9798-000 запросить цену →	1 CASSETTE ASSEMBLY
7	RM1-6454-000 запросить цену →	1 SEPARATION PAD ASS'Y

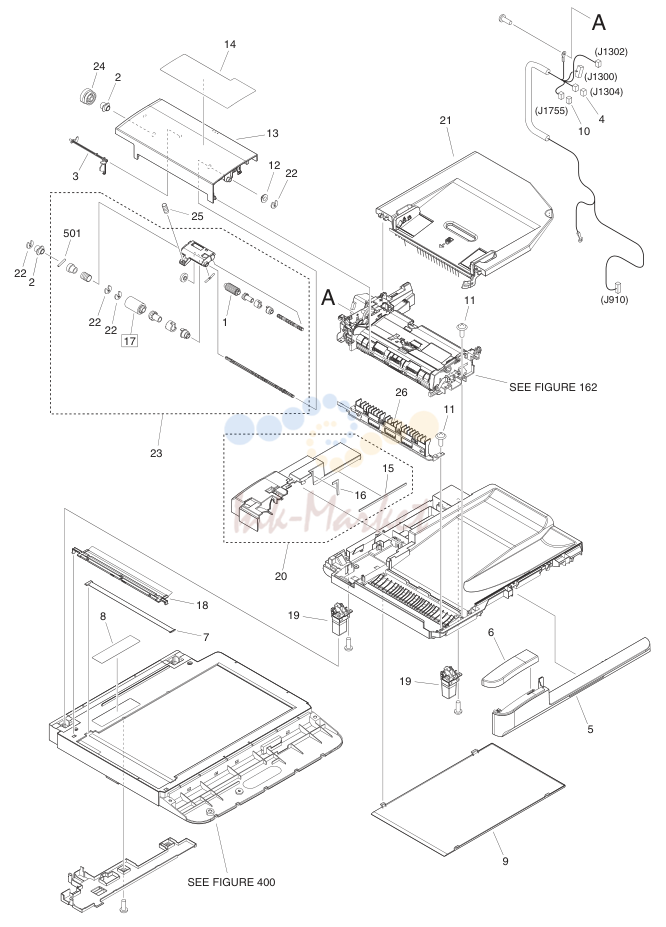

10. NPN RF READER/ADF ASSEMBLY ADF model

№	Артикул	Описание
1	FC7-6189-000 запросить цену →	1 ROLLER, PICK-UP
2	FC7-6320-000 запросить цену →	2 BUSHING
3	FC7-6321-000 запросить цену →	1 FLAG, DOCUMENT SCANNER
4	VS1-7177-002 запросить цену →	1 CONNECTOR, SNAP TIGHT, BK
5	FC9-1496-000 запросить цену →	1 COVER, ADF, FRONT LOWER
6	FC9-1497-000 запросить цену →	1 COVER, ADF, FRONT UPPER
7	FC9-5109-000 запросить цену →	1 PLATE, PAPER SIZE
8	FC9-1494-000 запросить цену →	1 LABEL, COPY PROHIBITION
9	FC9-1499-000 запросить цену →	1 SHEET, WHITE
10	VS1-7207-004 запросить цену →	1 CONNECTOR, SNAP TIGHT, BK
11	HU1-1022-000 запросить цену →	1 BUSHING
12	XA9-0831-000 запросить цену →	7 SCREW,M3X10
13	FC9-1504-000 запросить цену →	1 PANEL, OPEN/CLOSE
14	FU7-8989-000 запросить цену →	1 LABEL, GLASS CLEANING
15	FC9-5660-000 запросить цену →	1 CUSHION
16	FC9-5661-000 запросить цену →	1 CUSHION
17	FL2-6637-000 запросить цену →	1 ROLLER, SEPARATION [DP]
18	FL3-3540-000 запросить цену →	1 HOLDER, DOCUMENT,RELEASE SHEET
19	FL3-1430-000 запросить цену →	2 HINGE, ADF
20	FL3-1439-000 запросить цену →	1 ADF REAR COVER ASS'Y
21	FM3-9534-000 запросить цену →	1 DOCUMENT TRAY ASSEMBLY
22	HC1-0586-000 запросить цену →	4 RETAINING RING
23	FM3-9538-000 запросить цену →	1 SEPARATION ROLLER ASSEMBLY
24	FU7-0672-000 запросить цену →	1 GEAR, 24T
25	FU7-2018-000 запросить цену →	1 SPRING, COMPRESSION
26	FM4-1883-000 запросить цену →	1 PAPER FEED GUIDE ASSEMBLY
501	XD9-0219-000 запросить цену →	1 PIN, DOWEL
1	FM4-9823-000 запросить цену →	2 HINGE UNIT
2	FC0-3173-000 запросить цену →	1 COVER, COPYBOARD, FRONT
3	FC9-1494-000 запросить цену →	1 LABEL, COPY PROHIBITION
4	FC9-1499-000 запросить цену →	1 SHEET, WHITE
5	FC9-5109-000 запросить цену →	1 PLATE, PAPER SIZE

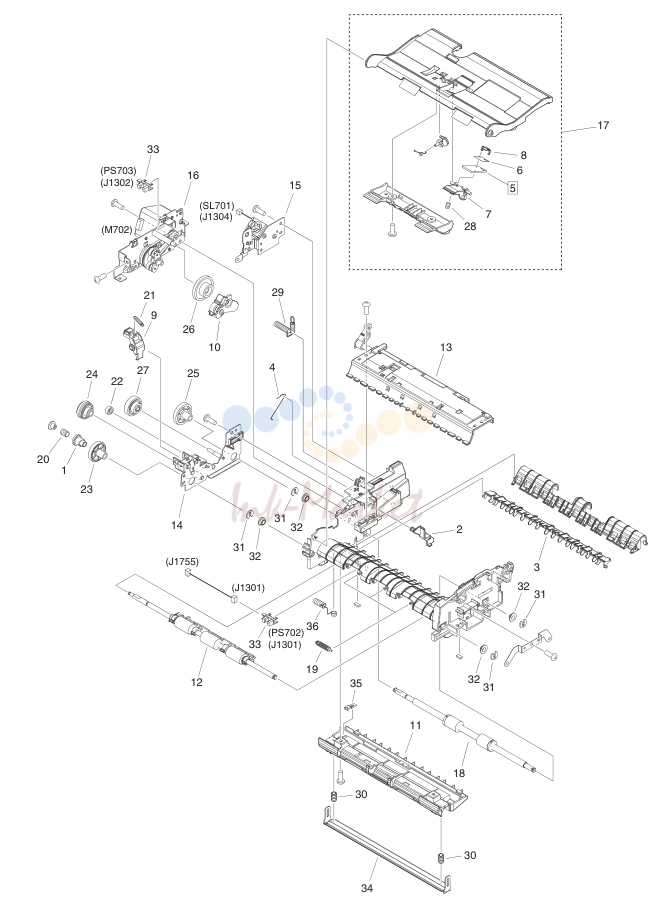

11. NPN RF PAPER FEEDER ASSEMBLY ADF model

№	Артикул	Описание
1	FC7-6052-010 запросить цену →	1 RATCHET, PAPER FEED ROLLER
2	FC7-6182-000 запросить цену →	1 LEVER, ROLLER RELEASE
3	FC7-6278-000 запросить цену →	1 FLAPPER, PAPER DELIVERY
4	FC7-6281-000 запросить цену →	1 SPRING, ARM
5	FC7-6297-000 запросить цену →	1 PAD, SEPARATION [DP]
6	FC9-5654-000 запросить цену →	1 SHEET, SEPARATION PAD
7	FC7-6299-000 запросить цену →	1 HOLDER, SEPARATION PAD
8	FC7-6300-000 запросить цену →	1 CLAMP, SEPARATION PAD
9	FC9-1512-000 запросить цену →	1 LEVER, RELEASE
10	FL3-1431-000 запросить цену →	1 ARM, SEPARATION SWING
11	FL3-1437-000 запросить цену →	1 GUIDE LOWER ASSEMBLY
12	FM4-1885-000 запросить цену →	1 PAPER FEED ROLLER ASSEMBLY
13	FM3-9541-000 запросить цену →	1 PAPER DELIVERY ASSEMBLY
14	FM3-9542-000 запросить цену →	1 DRIVE PLATE ASSEMBLY
15	FM3-9543-000 запросить цену →	1 SOLENOID ASSEMBLY SL701
16	FM4-8853-000 запросить цену →	1 MOTOR DRIVE ASSEMBLY M702
17	FM4-1873-000 запросить цену →	1 GUIDE ASSEMBLY, UPPER
18	FL3-2458-000 запросить цену →	1 PAPER DELIVERY ROLLER ASS'Y
19	FU5-6992-000 запросить цену →	3 ROLLER, AUXILIARY
20	FU6-2998-000 запросить цену →	1 SPRING, COMPRESSION
21	FU6-2999-000 запросить цену →	1 SPRING, TENSION
22	FU7-0667-000 запросить цену →	1 GEAR, 20T
23	FU7-0668-000 запросить цену →	1 GEAR, 54T
24	FU7-0669-000 запросить цену →	1 GEAR, 46T/23T
25	FU7-0671-000 запросить цену →	1 GEAR, 36T
26	FU7-0676-000 запросить цену →	1 GEAR, 21T/42T
27	FU7-0678-000 запросить цену →	1 GEAR, 51T/17T
28	FU7-2016-000 запросить цену →	1 SPRING, COMPRESSION
29	FU7-2021-000 запросить цену →	1 SPRING, COMPRESSION
30	FU8-2483-000 запросить цену →	2 SPRING, COMPRESSION
31	HC1-0586-000 запросить цену →	5 RETAINING RING
32	HU1-1022-000 запросить цену →	4 BUSHING
33	WG8-5696-000 запросить цену →	2 PHOTO INTERRUPTER, TLP1243 PS702,PS703
34	FL3-2459-000 запросить цену →	1 PLATE, WHITE SHEET
35	FC9-5672-000 запросить цену →	1 PLATE, GROUNDING
36	FU8-2484-000 запросить цену →	1 SPRING, COMPRESSION

12. FM4-8841-000 1 READER ASSEMBLY ADF model

№	Артикул	Описание
1	VS1-7177-004 запросить цену →	1 CONNECTOR, SNAP TIGHT, BK
2	FL3-5849-000 запросить цену →	1 CABLE, FLAT
3	FC9-7574-000 запросить цену →	2 SPACER, CIS
4	FK3-1904-000 запросить цену →	1 CONTACT IMAGE SENSOR CIS
5	FM4-9072-000 запросить цену →	1 READER COVER UNIT ADF model
5	FM4-9073-000 запросить цену →	1 READER COVER UNIT COPYBOARD model
6	FM4-9071-000 запросить цену →	1 DC MOTOR ASSEMBLY M701
7	WG8-5696-000 запросить цену →	1 PHOTO INTERRUPTER, TLP1243 PS701
8	XA9-0476-000 запросить цену →	AR SCREW,TP M3X8
9	FK3-1908-000 запросить цену →	1 CABLE, FLAT
10	FC0-4177-000 запросить цену →	1 SHEET, CABLE PROTECTION
