Canon IR 1020/1021/1024/1025 series — каталог запчастей со схемами

Содержание

1. Contents
2. NPN RF PACKAGE COMPONENTS
3. NPN RF EXTERNAL COVERS, PANELS, ETC.
4. NPN RF INTERNAL COMPONENTS 1
5. NPN RF INTERNAL COMPONENTS 2

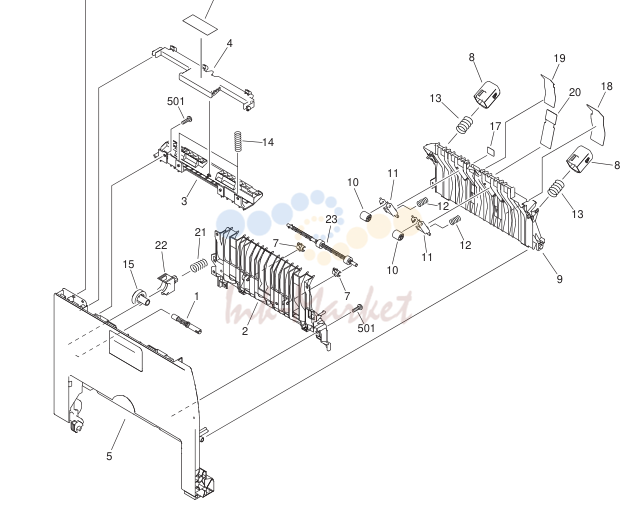

6. FM2-9044-000 1 LEFT DOOR ASSEMBLY

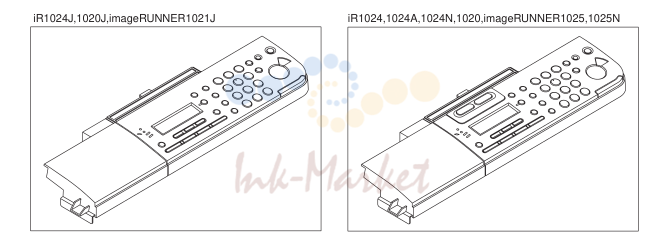

7. FM2-8236-000 1 COPYBOARD COVER ASSEMBLY COPYBOARD model

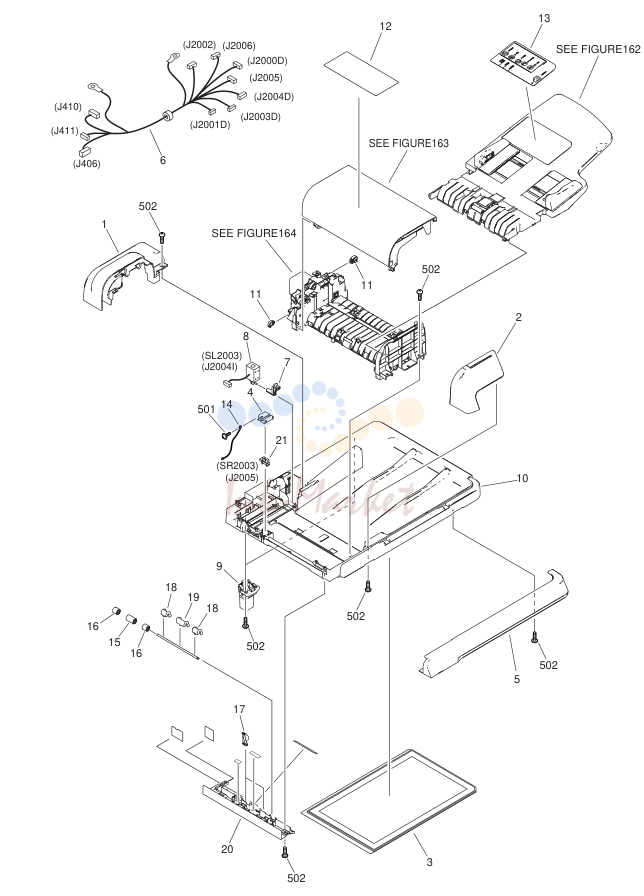

8. NPN RF ADF ASSEMBLY ADF model
9. NPN RF DOCUMENT TRAY ASSEMBLY ADF model

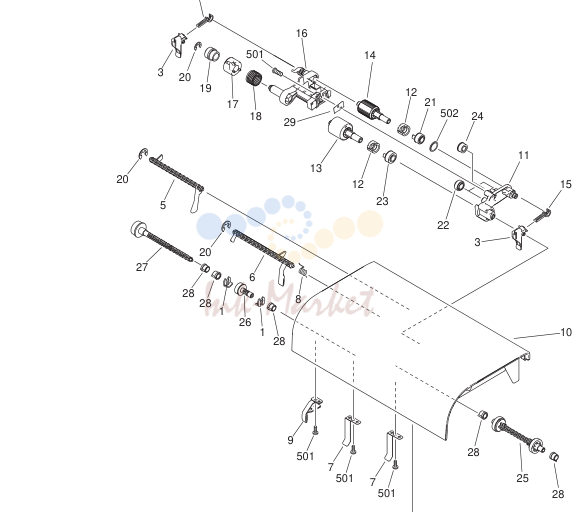

10. FM2-8846-000 1 OPEN/CLOSE PANEL ASSEMBLY ADF model

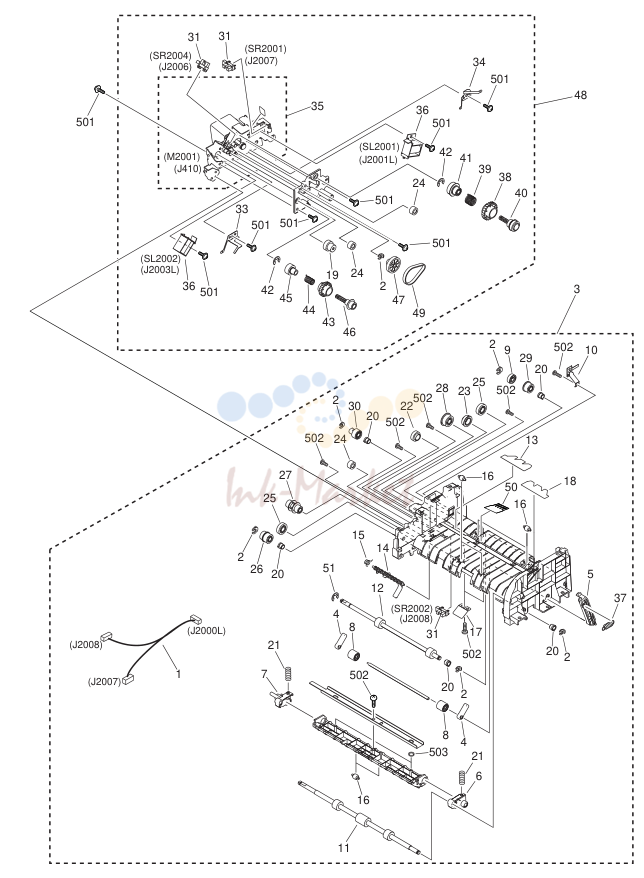

11. NPN RF PAPER FEED ASSEMBLY ADF model

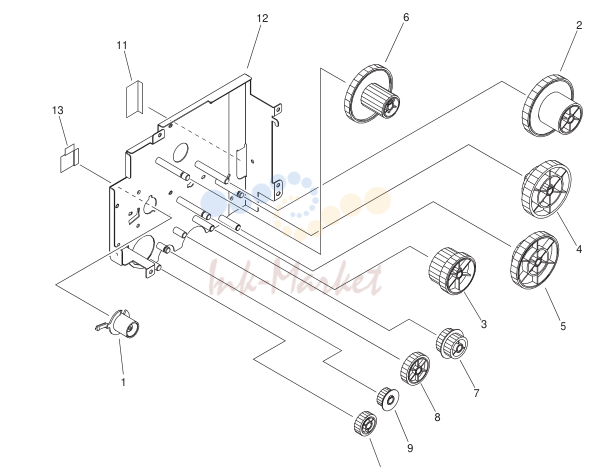

12. NPN RF MAIN DRIVE ASSEMBLY

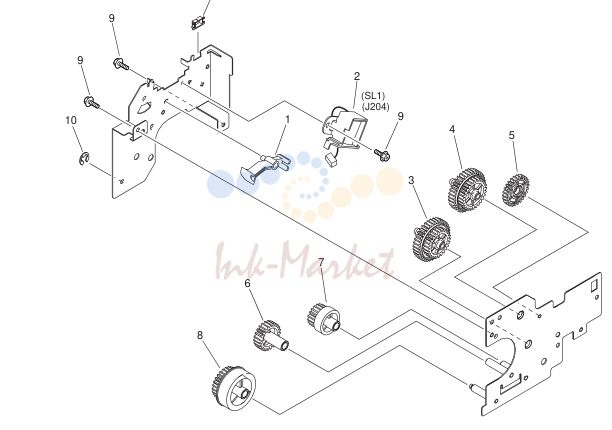

13. NPN RF REVERSE DRIVE ASSEMBLY

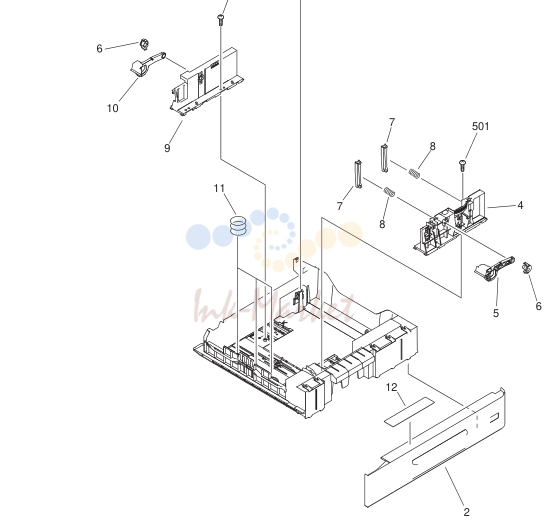

14. NPN RF CASSETTE EXCEPT CN

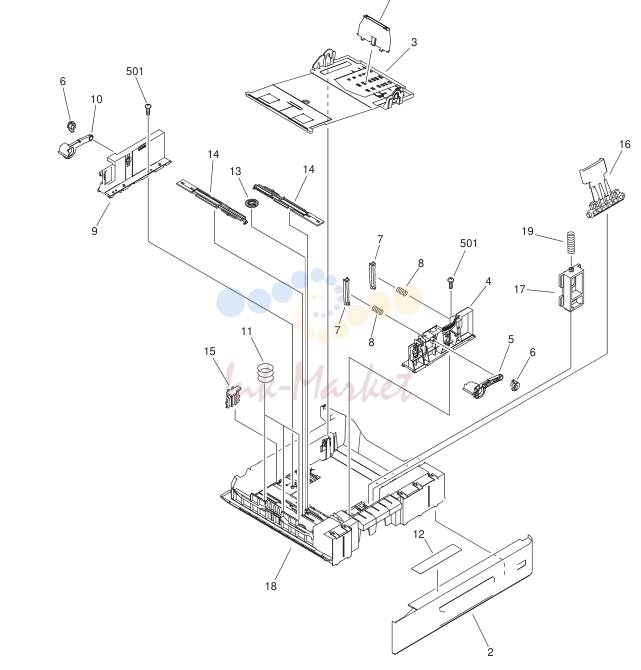

15. NPN RF CASSETTE CN

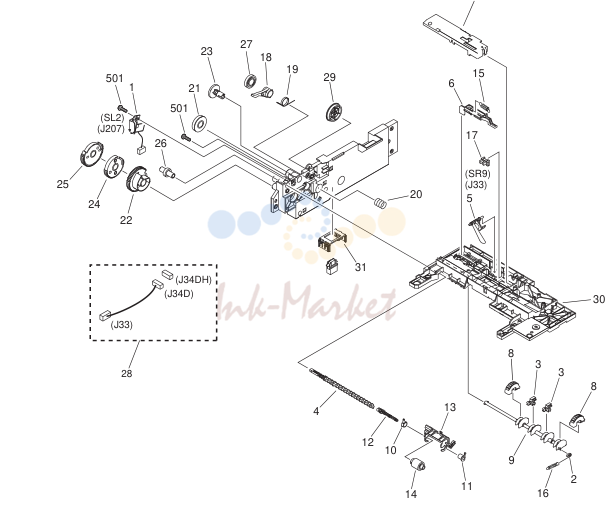

16. NPN RF PAPER PICK-UP ASSEMBLY
17. NPN RF MULTI PAPER PICK-UP TRAY ASS'Y
18. NPN RF REGISTRATION ASSEMBLY
19. NPN RF READER ASSEMBLY
20. FM2-5271-000 1 LASER SCANNER UNIT
21. FM2-9045-000 1 FIXING ASSEMBLY 120V
22. NPN RF PCB ASSEMBLY
23. NPN RF IMAGE PROCESSOR PCB ASSEMBLY

1. Contents

№	Артикул	Альт. артикул	Описание
001			PACKAGE COMPONENTS ...................................................2-4
100			EXTERNAL COVERS, PANELS, ETC. .................................2-6
101			INTERNAL COMPONENTS 1 ...............................................2-9
102			INTERNAL COMPONENTS 2 .............................................2-13
118			LEFT DOOR ASSEMBLY ....................................................2-17
130			CONTROL PANEL ASSEMBLY ..........................................2-19
160			COPYBOARD COVER ASSEMBLY(COPYBOARD model) 2-21
161			ADF ASSEMBLY(ADF model) .............................................2-24
162			DOCUMENT TRAY ASSEMBLY(ADF model) .....................2-26
163			OPEN/CLOSE PANEL ASSEMBLY(ADF model) ................2-28
164			PAPER FEED ASSEMBLY(ADF model) .............................2-30
250			MAIN DRIVE ASSEMBLY ....................................................2-33
251			REVERSE DRIVE ASSEMBLY ...........................................2-35
300			CASSETTE (EXCEPT CN) ..................................................2-37
301			CASSETTE (CN) .................................................................2-39
310			PAPER PICK-UP ASSEMBLY .............................................2-41
315			MULTI PAPER PICK-UP TRAY ASS'Y ................................2-44
320			REGISTRATION ASSEMBLY ..............................................2-47
400			READER ASSEMBLY ..........................................................2-49
460			LASER SCANNER UNIT .....................................................2-52
640			DEVELOPING UNIT ............................................................2-53
810			FIXING ASSEMBLY .............................................................2-56
930			PCB ASSEMBLY .................................................................2-59
950			IMAGE PROCESSOR PCB ASSEMBLY .............................2-61
001			PACKAGE COMPONENTS................................................................................2-4
100			EXTERNAL COVERS, PANELS, ETC...............................................................2-6
101			INTERNAL COMPONENTS 1............................................................................2-9
102			INTERNAL COMPONENTS 2..........................................................................2-13
118			LEFT DOOR ASSEMBLY.................................................................................2-17
130			CONTROL PANEL ASSEMBLY.......................................................................2-19
160			COPYBOARD COVER ASSEMBLY(COPYBOARD model).............................2-21
161			ADF ASSEMBLY(ADF model)..........................................................................2-24
162			DOCUMENT TRAY ASSEMBLY(ADF model)..................................................2-26
163			OPEN/CLOSE PANEL ASSEMBLY(ADF model).............................................2-28
164			PAPER FEED ASSEMBLY(ADF model)..........................................................2-30
250			MAIN DRIVE ASSEMBLY.................................................................................2-33
251			REVERSE DRIVE ASSEMBLY........................................................................2-35
300			CASSETTE (EXCEPT CN)...............................................................................2-37
301			CASSETTE (CN)..............................................................................................2-39
310			PAPER PICK-UP ASSEMBLY..........................................................................2-41
315			MULTI PAPER PICK-UP TRAY ASS'Y.............................................................2-44
320			REGISTRATION ASSEMBLY...........................................................................2-47
400			READER ASSEMBLY.......................................................................................2-49
460			LASER SCANNER UNIT..................................................................................2-52
640			DEVELOPING UNIT.........................................................................................2-53
810			FIXING ASSEMBLY..........................................................................................2-56
930			PCB ASSEMBLY..............................................................................................2-59
950			IMAGE PROCESSOR PCB ASSEMBLY..........................................................2-61

2. NPN RF PACKAGE COMPONENTS

№	Артикул	Описание
1	HH2-2824-000 запросить цену →	1 CORD, MODULAR UL,EUR,ASIA,AU
1	HK1-0544-000 запросить цену →	1 CORD, MODULAR DE
1	HK1-0547-000 запросить цену →	1 CORD, MODULAR FR
1	FH2-7200-000 запросить цену →	1 CORD, MODULAR KR
1	HK1-0175-000 запросить цену →	1 CORD, MODULAR KR
1	HK1-0551-000 запросить цену →	1 CORD, MODULAR GB
2	FH2-7192-000 запросить цену →	1 CABLE, USB DQU,DQW,DRF,DRP
3	FK2-7842-000 запросить цену →	1 CD-ROM, SOFTWARE DQS,DQX,DRL,DSK,DSL
3	FK2-7843-000 запросить цену →	1 CD-ROM, SOFTWARE Z,DRB,DRE,DRF,DRJ,DR
3	FK2-7844-000 запросить цену →	1 CD-ROM, SOFTWARE DQQ,DQY,DRA
3	FK2-7845-000 запросить цену →	1 CD-ROM, SOFTWARE DQU,DQW,DRF,DRJ,DRP
3	FK2-7848-000 запросить цену →	1 CD-ROM, SOFTWARE DRK,DRQ
3	FK2-7849-000 запросить цену →	1 CD-ROM, SOFTWARE DRK,DRQ
4	WE8-6404-000 запросить цену →	1 CORE, RING DQX,DRK,DRL,DRM,DSL

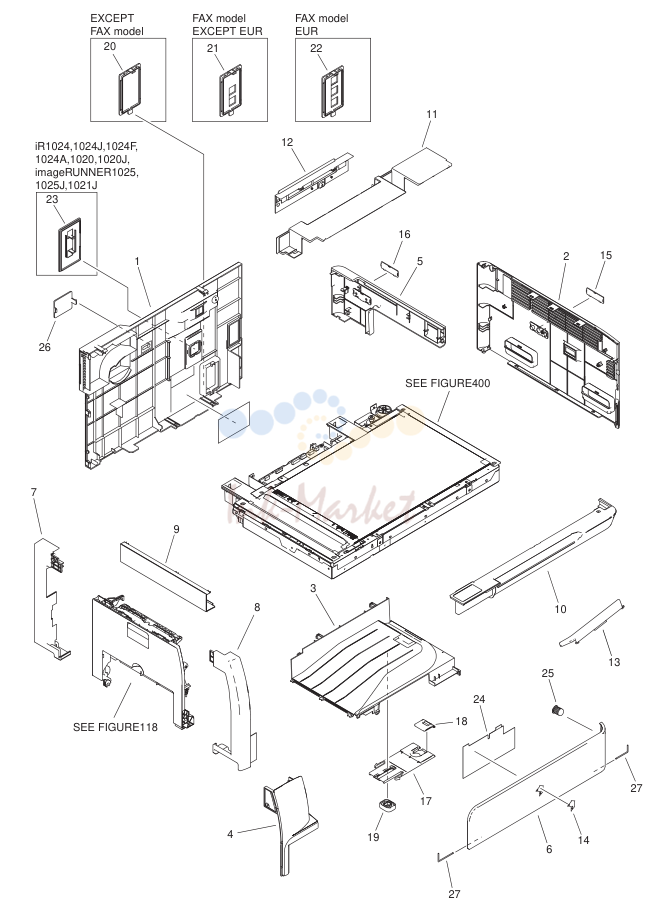

3. NPN RF EXTERNAL COVERS, PANELS, ETC.

№	Артикул	Описание
1	FC7-3842-000 запросить цену →	1 COVER, REAR
2	FC6-7335-000 запросить цену →	1 COVER, RIGHT
3	FC7-3416-000 запросить цену →	1 TRAY, DELIVERY
4	FC7-2942-000 запросить цену →	1 COVER, DELIVERY, FRONT
5	FC7-2962-000 запросить цену →	1 COVER, READER, RIGHT
6	FL3-1203-000 запросить цену →	1 COVER, FRONT iR1020
6	FL3-1204-000 запросить цену →	1 COVER, FRONT iR1020J
6	FL3-1205-000 запросить цену →	1 COVER, FRONT imageRUNNER1021J
6	FL3-1206-000 запросить цену →	1 COVER, FRONT iR1024
6	FL3-1207-000 запросить цену →	1 COVER, FRONT iR1024A
6	FL3-1208-000 запросить цену →	1 COVER, FRONT iR1024F
6	FL3-1209-000 запросить цену →	1 COVER, FRONT iR1024i
6	FL3-1210-000 запросить цену →	1 COVER, FRONT iR1024J
6	FL3-1211-000 запросить цену →	1 COVER, FRONT iR1024N
6	FL3-1212-000 запросить цену →	1 COVER, FRONT iR1024iF
6	FL3-1213-000 запросить цену →	1 COVER, FRONT imageRUNNER1025
6	FL3-1214-000 запросить цену →	1 COVER, FRONT imageRUNNER1025J
6	FL3-1215-000 запросить цену →	1 COVER, FRONT imageRUNNER1025N
6	FL3-1216-000 запросить цену →	1 COVER, FRONT imageRUNNER1025iF
7	FC7-2950-000 запросить цену →	1 COVER, LEFT, REAR
8	FC7-2941-000 запросить цену →	1 COVER, LEFT, FRONT
9	FC7-2951-000 запросить цену →	1 COVER, LEFT, UPPER
10	FL2-5386-000 запросить цену →	1 COVER, READER, FRONT ADF model
10	FC7-2943-000 запросить цену →	1 COVER, READER, FRONT COPYBOARD model
11	FC7-2979-000 запросить цену →	1 COVER, READER, REAR
12	FC7-2980-000 запросить цену →	1 COVER, READER REAR, SMALL ADF model
12	FC7-2981-000 запросить цену →	1 COVER, READER REAR, SMALL COPYBOARD model
13	FC7-3417-000 запросить цену →	1 TRAY, PAPER DELIVERY AUXILIARY
14	FC7-2944-000 запросить цену →	1 EMBLEM
15	FC6-7545-000 запросить цену →	1 COVER, BLANKING
16	FC7-2967-000 запросить цену →	1 COVER, BLANKING
17	FC7-2965-000 запросить цену →	1 STOPPER, PAPER DELIVERY TRAY
18	FC7-2966-000 запросить цену →	1 STOPPER, PAPER DELIVERY TRAY
19	FC6-7563-000 запросить цену →	1 STOPPER, PAPER DELIVERY
20	FC6-7541-000 запросить цену →	1 COVER, MJ BLANKING, 1 EXCEPT FAX model
21	FC6-7542-000 запросить цену →	1 COVER, MJ BLANKING, 2 FAX model EXCEPT EUR
22	FC6-7543-000 запросить цену →	1 COVER, MJ BLANKING, 3 FAX model EUR
23	FC6-7544-000 запросить цену →	1 COVER, LAN BLANKING 24A,1020,1020J,imageRU
24	FU6-8073-000 запросить цену →	1 SHEET, BOTTLE OPERATOR
25	FA9-3870-000 запросить цену →	1 CATCH, MAGNET
26	FC7-3844-000 запросить цену →	1 COVER, BLIND
27	FA8-2446-000 запросить цену →	1 PIN, HINGE

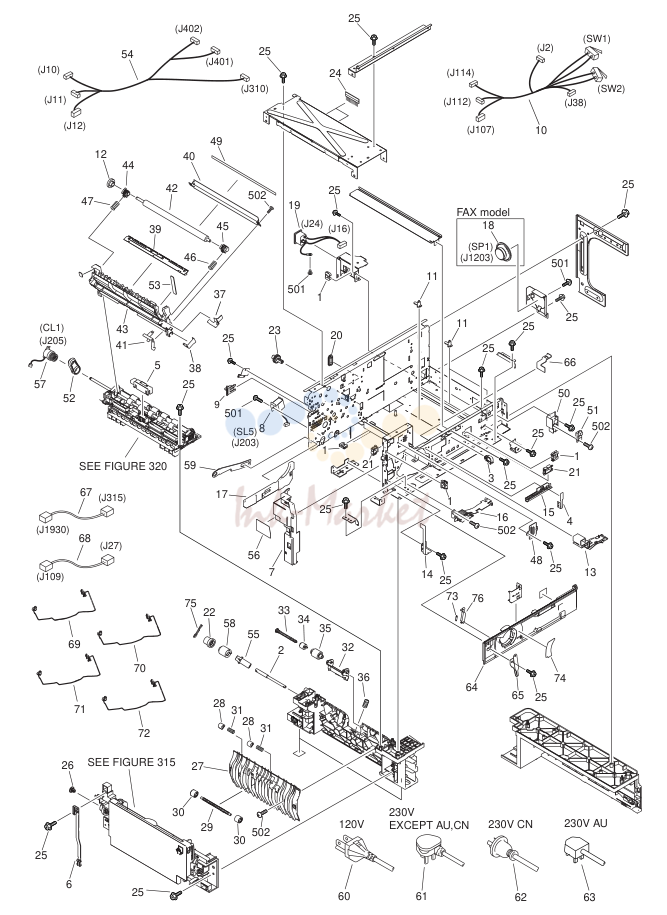

4. NPN RF INTERNAL COMPONENTS 1

№	Артикул	Описание
1	WT2-5056-000 запросить цену →	5 CLIP, CORD
2	FC6-7400-000 запросить цену →	1 SHAFT, JOINT
3	WT2-5619-000 запросить цену →	9 CLIP CLAMP, WIRE
4	FC7-2921-000 запросить цену →	1 SPRING, PLATE
5	FC6-7434-000 запросить цену →	1 COVER, REGISTRATION SENSOR
6	FC6-7467-020 запросить цену →	1 STOPPER, DOOR, LEFT
7	FC7-2911-000 запросить цену →	1 COVER, BLANKING
8	FK2-1410-000 запросить цену →	1 SOLENOID SL5
9	FC6-7519-000 запросить цену →	1 SUPPORT, ROLLER, FIXING
10	FM3-8878-000 запросить цену →	1 CABLE, INTERLOCK SWITCH SW1,2
11	FC6-7564-000 запросить цену →	3 SPACER, PCB
12	FU7-0029-000 запросить цену →	1 GEAR, 17T
13	FC7-2970-000 запросить цену →	1 GUIDE, HIGH VOLTAGE, UPPER
14	FC7-2920-000 запросить цену →	1 LEVER, INTERLOCK
15	FC7-2973-000 запросить цену →	1 GUIDE, FIXING AC
16	FC7-2971-000 запросить цену →	1 GUIDE, HIGH VOLTAGE, LOWER
17	FC7-2934-000 запросить цену →	1 GUIDE, CARTRIDGE, REAR
18	FK2-1378-000 запросить цену →	1 SPEAKER SP1,FAX model
19	FM2-4928-000 запросить цену →	1 CABLE, AC-INLET
20	WT2-5760-000 запросить цену →	1 BUSHING, SQUARE
21	WT2-5812-000 запросить цену →	4 CLIP, CABLE
22	FU7-0027-000 запросить цену →	1 GEAR, 27T
23	FU7-0035-000 запросить цену →	1 GEAR, 19T
25	XA9-1164-000 запросить цену →	AR SCREW, RS, M3X6.5
26	FC6-7426-000 запросить цену →	1 CAP
27	FC6-7399-030 запросить цену →	1 GUIDE, ROLLER, FEED
28	FC6-7402-020 запросить цену →	2 BUSHING, FEED ROLLER
29	FC6-7403-000 запросить цену →	1 SHAFT, FEED ROLLER
30	FC6-7404-000 запросить цену →	2 ROLLER, FEED
31	FU6-2415-000 запросить цену →	2 SPRING, COMPRESSION
32	FC6-7360-000 запросить цену →	1 PLATE, SEPARATION PRESSURE
33	FC6-7362-000 запросить цену →	1 SHAFT, REGISTRATION ROLLER
34	FC6-7392-000 запросить цену →	1 LIMITTER, TORQUE
35	FL2-3887-000 ✓ в наличии	1 ROLLER, FEED
36	FU6-2412-000 запросить цену →	1 SPRING, COMPRESSION
37	FC7-2947-000 запросить цену →	1 PLATE, CONTACT
38	FC7-2946-000 запросить цену →	1 PLATE, HIGH VOLTAGE CONTACT
39	FC6-7447-000 запросить цену →	1 ELIMINATOR, STATIC CHARGE
40	FC7-5047-000 запросить цену →	1 GUIDE, PRE-TRANSFER
41	FC6-7449-000 запросить цену →	1 PLATE, GROUNDING
42	FC6-7450-000 запросить цену →	1 ROLLER, TRANSFER CHARGE
43	FC7-2945-000 запросить цену →	1 FRAME, TRANSFER
44	FC6-7464-000 запросить цену →	1 BUSHING, TRANSFER, REAR
45	FC6-7465-000 запросить цену →	1 BUSHING, TRANSFER, FRONT
46	FU6-2432-000 запросить цену →	1 SPRING, COMPRESSION
47	FM3-2397-000 запросить цену →	1 COMPRESSION SPRING ASSEMBLY
48	FL2-3910-000 запросить цену →	1 PLATE, SUPPORT
49	FC6-7476-000 запросить цену →	1 SHEET, STATIC CHARGE
50	FC6-7582-000 запросить цену →	1 HOLDER, SENSOR
51	WP2-5254-030 запросить цену →	1 HUMIDITY SENSOR UNIT
52	FC6-7477-000 запросить цену →	1 SUPPORT, REGISTRATION SHAFT
53	FC6-7472-000 запросить цену →	1 LABEL
54	FM2-4944-000 запросить цену →	1 CABLE,POWER SUPPLY
55	FC7-7144-000 запросить цену →	1 JOINT
56	FC6-7524-000 запросить цену →	1 LABEL, HIGH TMP. CAUTION R
57	FK2-1401-000 запросить цену →	1 CLUTCH, ELECTROMAGNETIC CL1
58	FC7-7143-000 запросить цену →	1 LIMITER, TORQUE
59	FC7-2923-000 запросить цену →	1 RINK, ARM
60	FM2-5328-000 запросить цену →	1 CORD, POWER, 120V 120V
61	FM2-5329-000 запросить цену →	1 CORD, POWER, 230V 230V EXCEPT AU,CN
62	FM2-5331-000 запросить цену →	1 CORD, POWER, 230V 230V CN
63	FM2-5332-000 запросить цену →	1 CORD, POWER, 230V 230V AU
64	FC7-2909-000 запросить цену →	1 COVER, INTERNAL
65	FC7-2916-000 запросить цену →	1 TAPE, COVER HOLD
66	FC7-2914-000 запросить цену →	1 PLATE, CONTACT
67	FM2-8370-000 запросить цену →	1 CABLE,SOFT-ID
68	FM2-8373-000 запросить цену →	1 CABLE,TONER FULL
69	FM2-9040-000 запросить цену →	1 CABLE, HIGH VOLTAGE., FIXING
70	FM2-9041-000 запросить цену →	1 CABLE, HIGH VOTAGE, ELIM
71	FM2-9042-000 запросить цену →	1 CABLE, HIGH VOLTAGE., TRANSFER
72	FM2-9043-000 запросить цену →	1 CABLE, HIGH VOLTAGE., CORONA
73	FU6-2832-000 запросить цену →	1 SPRING,SHUTTER
74	FU6-8079-000 запросить цену →	1 LABEL,BOTTLE OPERATION
75	FC7-7145-000 запросить цену →	1 PIN, SNAP
76	FC7-3860-000 запросить цену →	1 SHUTTER, INTERNAL
501	XB6-7300-607 запросить цену →	AR SCREW, TP, M3X6 (S)
502	XB4-7401-009 запросить цену →	AR SCREW,TAPPING,PAN HEAD,M4X10
22		501 29 501 SEE FIGURE
16		501 iR1024i SEE FIGURE
58		SEE FIGURE 17 (J25M)
45		SEE FIGURE

5. NPN RF INTERNAL COMPONENTS 2

№	Артикул	Описание
1	FS7-8335-000 запросить цену →	1 LABEL, LASER CAUTION
2	FC7-2929-000 запросить цену →	1 SHUTTER, LASER
3	FU6-2825-000 запросить цену →	1 SPRING, TORSION
4	FC6-7409-000 запросить цену →	1 PLATE, GROUNDING
5	FC6-7552-000 запросить цену →	1 CAM, COUPLING
6	FC6-7553-000 запросить цену →	1 ARM, COUPLING
7	FU5-1774-000 запросить цену →	1 BUSHING, COUPLING F
8	FC6-7557-000 запросить цену →	1 JOINT, ARM, DOOR
9	FC6-7568-000 запросить цену →	1 GUIDE, HARNESS
10	FC6-7575-000 запросить цену →	1 DUCT, FAN
11	FC6-7577-000 запросить цену →	1 SPACER, PCB
12	FK2-1385-000 запросить цену →	1 MOTOR, MAIN
13	FK2-1394-000 запросить цену →	1 CABLE, FLAT
14	FK2-1395-000 запросить цену →	1 CABLE, FLAT
15	FK2-1396-000 запросить цену →	1 CABLE, FLAT
16	FK2-1400-000 запросить цену →	1 CABLE, FLAT FAX model
17	FU7-0495-000 запросить цену →	1 GEAR, 91T
18	FM3-8833-000 запросить цену →	1 NCU BOARD ASS'Y
18	FM3-9239-000 запросить цену →	1 NCU BOARD ASS'Y FAX model AU
18	FM3-9447-000 запросить цену →	1 NCU BOARD ASS'Y FAX model TW
19	FM2-4922-000 запросить цену →	1 CABLE, SCSNNER
20	FM2-4926-000 запросить цену →	1 CABLE, RELAY PCB
21	FM2-4930-000 запросить цену →	1 CABLE, MULTI-REGI
22	FM2-4935-000 запросить цену →	1 CABLE, VBAT FAX modeliR1024i
23	FM2-4937-000 запросить цену →	1 CABLE, NCU-PSU FAX model
24	FM2-4938-000 запросить цену →	1 CABLE, MJ FAX model
25	FM2-8372-000 запросить цену →	1 CABLE, FIXING HEATER
26	FC6-7581-000 запросить цену →	1 DUCT
27	FC7-0547-000 запросить цену →	1 LABEL, ADDRESS FAX modeliR1024i
28	FM2-4945-000 запросить цену →	1 CABLE, IP-LAN
29	FM2-5048-000 запросить цену →	1 NETWORK I/F BORD PCB ASSEMBRY
30	FM2-5050-000 запросить цену →	1 MODULAR JACK PCB ASSEMBLY FAX model EXCEPT EUR
30	FM2-5051-000 запросить цену →	1 MODULAR JACK PCB ASSEMBLY FAX model EUR
31	FC7-2933-000 запросить цену →	1 SPRING UNIT, CONTACT
32	FC7-2915-000 запросить цену →	1 CATCH, MAGNET
33	FC7-2926-000 запросить цену →	4 SPRING, PLATE
34	FU6-2819-000 запросить цену →	1 SPRING UNIT, CONTACT
35	FU6-2821-000 запросить цену →	1 SPRING UNIT, CONTACT
36	FU6-2822-000 запросить цену →	1 SPRING, PLATE
37	FU6-2823-000 запросить цену →	1 SPRING UNIT, CONTACT
38	FC7-2919-000 запросить цену →	1 SUPPORT,DOOR,FRONT
39	FC6-7580-000 запросить цену →	1 SPRING, PLATE
40	FU6-2820-000 запросить цену →	1 SPRING, PLATE
41	FU6-2818-000 запросить цену →	1 SPRING, PLATE
42	FC6-7574-000 запросить цену →	1 HOLDER, FAN
43	FK2-1386-000 запросить цену →	1 FAN FM1
44	FC6-7309-000 запросить цену →	1 GUIDE, CONTACT SPRING
45	FC6-7310-000 запросить цену →	5 SPRING, LEAF
46	FC6-7311-000 запросить цену →	1 SPRING, COMPRESSION
47	FC6-7312-000 запросить цену →	1 SPRING, COMPRESSION
48	FC8-9902-000 запросить цену →	1 FILTER, AIR
49	FC6-7314-000 запросить цену →	1 SPRING, COMPRESSION
50	FC6-7315-000 запросить цену →	1 SPRING, COMPRESSION
51	FM2-6089-000 запросить цену →	1 MODEM PCB ASSEMBLY
51	FM2-6090-000 запросить цену →	1 MODEM PCB ASSEMBLY iR1024F
52	FC6-7554-000 запросить цену →	1 ARM, RINK
53	FM2-4918-000 запросить цену →	1 RELAY PCB ASSEMBLY
54	FC6-7562-000 запросить цену →	1 PLATE, GROUNDING
55	FC6-7523-000 запросить цену →	1 LABEL, HIGH TEMPERATURE CAUTIO
56	FC6-7576-000 запросить цену →	1 BUSHING, FFC
57	FC6-7514-000 запросить цену →	1 STOPPER, GEAR, DELIVERY
58	XA9-1567-000 запросить цену →	AR SCREW, RS, M3X8.5
59	WT2-5621-000 запросить цену →	1 CLAMP, EDGE
60	FU6-2831-000 запросить цену →	1 SPRING, COMPRESSION
61	FU5-1775-000 запросить цену →	1 BUSHING
62	FC7-2917-000 запросить цену →	1 GUIDE, CONTACT SPRING
63	FC7-2968-000 запросить цену →	1 GUIDE, HIGH VOLTAGE, RIGHT
64	FC7-2927-000 запросить цену →	1 SPRING, PLATE
65	FC7-2969-000 запросить цену →	1 GUIDE, HIGH VOLTAGE, LEFT
66	FC7-2972-000 запросить цену →	1 GUIDE, POSITIONING
67	FC7-2930-000 запросить цену →	1 GUIDE, CRG, FRONT
68	FU5-1776-000 запросить цену →	1 BUSHING
69	FC7-2932-000 запросить цену →	1 PLATE, GROUNDING
70	FC7-2931-000 запросить цену →	1 BLOCK,DRUM CARTRIDGE
71	FC7-2937-000 запросить цену →	2 CAM, DEVELOPING PRESSURE
72	FC7-2948-000 запросить цену →	1 GUIDE, CONTACT SPRING
73	FU6-2824-000 запросить цену →	1 SPRING, COMPRESSION
74	FC7-2935-000 запросить цену →	1 MOUNT, SENSOR
75	FU6-2441-000 запросить цену →	1 SPRING, COMPRESSION
76	WT2-5677-000 запросить цену →	2 GUIDE,CABLE
77	WE8-6383-000 запросить цену →	1 CORE,RING
78	WE8-6388-000 запросить цену →	1 CORE,RING
79	FL2-5615-000 запросить цену →	1 SHEET,CASSETTE
80	WG8-5696-000 запросить цену →	1 PHOTO INTERRUPTER, TLP1243 SR6
81	WT2-5619-000 запросить цену →	1 SADDLE, WIRE
82	FM3-9189-000 запросить цену →	1 CAPACITOR PCB ASSEMBLY iR1024i
501	XB6-7300-605 запросить цену →	AR SCREW, TP, M3X6 (S)

6. FM2-9044-000 1 LEFT DOOR ASSEMBLY

№	Артикул	Описание
1	FC6-7452-000 запросить цену →	1 SHAFT, ROLLER
2	FC6-7454-000 запросить цену →	1 GUIDE, FEED OUTER
3	FC6-7455-000 запросить цену →	1 GUIDE, FIXING, REAR
4	FC7-2952-000 запросить цену →	1 LEVER, COVER OPEN/CLOSE
5	FC7-2953-000 запросить цену →	1 DOOR, LEFT
6	FC6-7461-000 запросить цену →	1 LEVER, FIXING PRESSURE RELEASE
7	FC6-7466-000 запросить цену →	2 BUSHING, FEED
8	FC6-7453-000 запросить цену →	2 BLOCK, PRESSURE
9	FC6-7457-000 запросить цену →	1 GUIDE, DUPLEXING FEED
10	FC6-7459-000 запросить цену →	2 COLLAR
11	FC6-7460-000 запросить цену →	2 HOLDER, COLLAR
12	FU6-2434-000 запросить цену →	2 SPRING, COMPRESSION
13	FU6-2435-000 запросить цену →	2 SPRING, COMPRESSION
14	FU8-2277-000 запросить цену →	2 SPRING, COMPRESSION
15	FU7-0032-000 запросить цену →	1 GEAR, 19T
16	FC6-7583-000 запросить цену →	1 SHEET, PROTECTION
17	FC6-7473-000 запросить цену →	1 LABEL, HIGH TMP. CAUTION R
18	FC6-7470-000 запросить цену →	1 LABEL, DUPLEX JAM
19	FU6-8077-000 запросить цену →	1 LABEL, DRUM REPLACE,
20	FU6-8078-000 запросить цену →	1 LABEL, DRUM REPLACE,
21	FU6-2446-000 запросить цену →	1 SPRING,COMPRESSION
22	FC7-7147-000 запросить цену →	1 BUSHING
23	FL2-3901-000 запросить цену →	1 ROLLER, FEED
501	XB4-5401-007 запросить цену →	AR SCREW, M4X10

7. FM2-8236-000 1 COPYBOARD COVER ASSEMBLY COPYBOARD model

№	Артикул	Описание
1	FC6-7767-000 запросить цену →	1 WHITE SHEET UNIT
2	FM2-9039-000 запросить цену →	2 HINGE UNIT
501	XB4-7401-007 запросить цену →	6 SCREW,TAPPING,PAN HEAD,M4X10

8. NPN RF ADF ASSEMBLY ADF model

№	Артикул	Описание
1	FC7-3399-000 запросить цену →	1 COVER, REAR
2	FC7-3400-000 запросить цену →	1 COVER, FRONT, S
3	FC6-7767-000 запросить цену →	1 WHITE SHEET UNIT
4	FC6-7784-000 запросить цену →	1 COVER, SENSOR
5	FC7-3411-000 запросить цену →	1 COVER, FRONT, L
6	FM2-4950-000 запросить цену →	1 CABLE, ADF I/F
7	FC6-7722-000 запросить цену →	1 ARM, SOLENOID
8	FK2-1392-000 запросить цену →	1 SOLENOID SL2300
9	FM2-4974-000 запросить цену →	2 HINGE UNIT
10	FL2-3983-000 запросить цену →	1 FRAME, BASE
11	WT2-5619-000 запросить цену →	2 CLIP CLAMP, WIRE
12	FU6-8121-000 запросить цену →	1 LABEL, BLACK LINE, CLEANING FOR USA
12	FU6-8122-000 запросить цену →	1 LABEL, BLACK LINE, CLEANING FOR EUROPA
12	FU6-8123-000 запросить цену →	1 LABEL, BLACK LINE, CLEANING FOR ASIA
13	FU6-8118-000 запросить цену →	1 LABEL, DOCUMENT SIZE FOR USA
13	FU6-8119-000 запросить цену →	1 LABEL, DOCUMENT SIZE FOR EUROPA
13	FU6-8120-000 запросить цену →	1 LABEL, DOCUMENT SIZE FOR ASIA
14	FM2-4948-000 запросить цену →	1 CABLE, GROUNDING
15	FC6-7732-000 запросить цену →	1 COLLAR
16	FC6-7733-000 запросить цену →	2 COLLAR
17	FC6-7734-000 запросить цену →	2 LEVER, PRESSURE
18	FC7-0552-000 запросить цену →	2 GUIDE, REGISTRATION, SMALL
19	FC7-0553-000 запросить цену →	1 GUIDE, REGISTRATION, LARGE
20	FL2-5612-000 запросить цену →	1 GUIDE, FEED, LOWER
21	WG8-5696-000 запросить цену →	1 PHOTO INTERRUPTER, TLP1243 SR2003
501	XB6-7300-605 запросить цену →	2 SCREW, TP, M3X6 (S)
502	XB4-5401-205 запросить цену →	16 SCREW,P,M4X12

9. NPN RF DOCUMENT TRAY ASSEMBLY ADF model

№	Артикул	Описание
1	FC6-7750-000 запросить цену →	2 RACK, TRAY
2	FC7-3409-000 запросить цену →	1 GUIDE, SIDE, FRONT
3	FL2-5613-000 запросить цену →	1 GUIDE UNIT
4	FC6-7754-000 запросить цену →	2 HOLDER, COLLAR
5	FC6-7755-000 запросить цену →	2 COLLAR
6	FC6-7756-000 запросить цену →	1 COLLAR
7	FC7-0559-000 запросить цену →	1 SHAFT
8	FC6-8973-000 запросить цену →	2 ROLLER, PLATEN
9	FL2-3987-000 запросить цену →	1 PAD, SEPARATION
10	FL2-5610-000 запросить цену →	1 TRAY, DOCUMENT
11	FU6-2507-000 запросить цену →	2 SPRING, COMPRESSION
12	FU6-2508-000 запросить цену →	1 SPRING, COMPRESSION
13	FU7-0126-000 запросить цену →	1 GEAR, 16T
14	FC7-0557-000 запросить цену →	1 HOLDER, SIDE GUIDE
15	FU6-8124-000 запросить цену →	1 LABEL, DUCUMENT STACK LIMIT
501	XB4-5301-005 запросить цену →	1 SCREW,P,M3X10

10. FM2-8846-000 1 OPEN/CLOSE PANEL ASSEMBLY ADF model

№	Артикул	Описание
1	FC5-4425-000 запросить цену →	2 CLIP
2	FC7-3407-000 запросить цену →	1 GUIDE, OPEN/CLOSE
3	FL2-3989-000 запросить цену →	2 SHUTTER, FRONT
4	FC6-7745-000 запросить цену →	1 LEVER, SENSOR
5	FC6-7746-000 запросить цену →	1 LEVER, SENSOR
6	FC6-7747-000 запросить цену →	1 LEVER, SENSOR
7	FC6-7761-000 запросить цену →	2 SPRING, PLATE
8	FC6-7776-000 запросить цену →	2 SPRING, TORSION
9	FC7-0545-000 запросить цену →	1 BAND, OPEN/CLOSE STOPPER
10	FL2-5611-000 запросить цену →	1 FRAME, OPEN/CLOSE
11	FL2-3986-020 запросить цену →	1 ARM, PICK-UP
12	FC6-7748-000 запросить цену →	2 JOINT
13	FC6-7765-000 запросить цену →	1 ROLLER, SEPARATION
14	FC6-7766-000 запросить цену →	1 ROLLER, PICK-UP
15	FC6-8971-000 запросить цену →	2 LEVER, STOP
16	FC6-7742-000 запросить цену →	1 ARM, PICK-UP, RIGHT
17	FC6-7787-000 запросить цену →	1 JOINT, PICK ARM
18	FC6-7789-000 запросить цену →	1 SPRING, TORSION
19	FU7-0121-000 запросить цену →	1 GEAR, 26T
20	XD9-0136-000 запросить цену →	3 RING, E
21	FU7-0118-000 запросить цену →	1 GEAR, 22T
22	FU7-0119-000 запросить цену →	2 GEAR, 23T
23	FU7-0120-000 запросить цену →	1 GEAR, 26T
24	FU7-0125-000 запросить цену →	1 GEAR, 17T
25	FU7-0122-000 запросить цену →	1 GEAR, 35T/35T
26	FU7-0123-000 запросить цену →	1 GEAR, 26T
27	FU7-0124-000 запросить цену →	1 GEAR, 20T
28	FU5-1626-000 запросить цену →	5 BUSHING
501	XB4-5301-005 запросить цену →	8 SCREW,P,M3X10
502	XD1-1108-215 запросить цену →	1 SHIM

11. NPN RF PAPER FEED ASSEMBLY ADF model

№	Артикул	Описание
1	FM2-4947-000 запросить цену →	1 CABLE, ADF SENSOR
2	FC5-4424-000 запросить цену →	6 CLIP
3	FM2-8848-000 запросить цену →	1 FEED FRAME UNIT
4	FC7-2792-000 запросить цену →	2 CAM
5	FC7-2793-000 запросить цену →	1 LEVER
6	FC6-7730-000 запросить цену →	1 ARM, PLATEN, FRONT
7	FC6-7731-000 запросить цену →	1 ARM, PLATEN, REAR
8	FC6-7733-000 запросить цену →	2 COLLAR
9	FC6-7738-000 запросить цену →	1 JOINT, GEAR
10	FC6-7760-000 запросить цену →	1 PLATE, GROUNDING
11	FC6-7763-000 запросить цену →	1 ROLLER, REGISTRATION
12	FC6-7764-020 запросить цену →	1 ROLLER, PAPER DELIVERY
13	FC6-7772-000 запросить цену →	1 SHEET, REVERSE
14	FL2-3990-000 запросить цену →	1 LEVER, SENSOR
15	FC6-7790-000 запросить цену →	1 SPRING, TORSION
16	FC6-8973-000 запросить цену →	6 ROLLER, PLATEN
17	FC7-0542-000 запросить цену →	2 SPRING, PLATE
18	FC7-0546-000 запросить цену →	1 SHEET, REVERSE
19	FU7-0114-000 запросить цену →	1 GEAR, 22T/31T
20	FU5-1626-000 запросить цену →	5 BUSHING
21	FU6-2506-000 запросить цену →	2 SPRING, COMPRESSION
22	FU7-0104-000 запросить цену →	1 GEAR, 18T
23	FU7-0105-000 запросить цену →	1 GEAR, 23T
24	FU7-0108-000 запросить цену →	3 GEAR, 22T
25	FU7-0112-000 запросить цену →	2 GEAR, 35T
26	FU7-0113-000 запросить цену →	1 GEAR, 26T/28T
27	FU7-0115-000 запросить цену →	1 GEAR, 22T
28	FU7-0116-000 запросить цену →	1 GEAR, 35T
29	FU7-0117-020 запросить цену →	1 GEAR, 28T
30	FU7-0127-000 запросить цену →	1 GEAR, 28T
31	WG8-5696-000 запросить цену →	3 PHOTO INTERRUPTER, TLP1243 SR2001,2002,2004
33	FC6-7758-000 запросить цену →	1 PLATE, GROUNDING
34	FC6-7759-000 запросить цену →	1 PLATE, GROUNDING
35	FM2-8208-000 запросить цену →	1 MOTOR UNIT M2001
36	FK2-1393-000 запросить цену →	2 SOLENOID SL2001,2002
37	FU6-2510-000 запросить цену →	1 SPRING, TENSION
38	FC6-7736-000 запросить цену →	1 RATCHET, SEPARATION
39	FC6-7769-000 запросить цену →	1 SPRING, TORSION
40	FU7-0106-000 запросить цену →	1 GEAR, 20T
41	FU7-0107-000 запросить цену →	1 GEAR, 38T
42	XD9-0136-000 запросить цену →	2 RING, E
43	FC6-7737-000 запросить цену →	1 RATCHET, REGISTRATION
44	FC6-7770-000 запросить цену →	1 SPRING, TORSION
45	FU7-0110-000 запросить цену →	1 GEAR, 31T
46	FU7-0111-000 запросить цену →	1 GEAR, 22T
47	FU7-0128-000 запросить цену →	1 GEAR, 18T/51T
48	FM2-8207-000 запросить цену →	1 BELT DRIVE UNIT
49	XF9-0760-000 запросить цену →	1 BELT, TIMING
50	FC7-2800-000 запросить цену →	1 SHEET, FLAG, C
51	XD9-0136-000 запросить цену →	1 RING,E
501	XB6-7300-605 запросить цену →	AR SCREW, TP, M3X6 (S)
502	XB4-5301-005 запросить цену →	AR SCREW,P,M3X10
503	XD1-1106-226 запросить цену →	2 SHIM

12. NPN RF MAIN DRIVE ASSEMBLY

№	Артикул	Описание
1	FC6-7549-000 запросить цену →	1 BUSHING, COUPLING, R
2	FU7-0045-000 запросить цену →	1 GEAR, 59T/113T
3	FU7-0046-000 запросить цену →	1 GEAR, 74T/64T
4	FU7-0047-000 запросить цену →	1 GEAR, 103T/67T
5	FU7-0048-000 запросить цену →	1 GEAR, 30T/104T
6	FU7-0055-000 запросить цену →	1 GEAR, 107T/43T
7	FU7-0050-000 запросить цену →	1 GEAR, 28T/41T
8	FU7-0051-000 запросить цену →	1 GEAR, 37T
9	FU7-0052-000 запросить цену →	1 GEAR, 20T
10	FU7-0053-000 запросить цену →	1 GEAR, 26T
11	FC6-7559-000 запросить цену →	1 SHEET,BLANKING,2
12	FL2-3917-000 запросить цену →	1 PLATE, MAIN DRIVE
13	FC7-3418-000 запросить цену →	1 SHEET, BLANKING,

13. NPN RF REVERSE DRIVE ASSEMBLY

№	Артикул	Описание
1	FC6-7517-000 запросить цену →	1 ARM, SOLENOID
2	FK2-1408-000 запросить цену →	1 SOLENOID SL1
3	FM2-5283-000 запросить цену →	1 GEAR UNIT
4	FM2-5284-000 запросить цену →	1 GEAR UNIT
5	FU7-0036-000 запросить цену →	1 GEAR, 26T
6	FU7-0039-000 запросить цену →	1 GEAR, 23T
7	FU7-0040-000 запросить цену →	1 GEAR, 18T/41T
8	FU7-0031-000 запросить цену →	1 GEAR, 27T/25T
9	XA9-1567-000 запросить цену →	3 SCREW, RS, M3X8.5
10	XD9-0134-000 запросить цену →	1 RING, E
11	WT2-5056-000 запросить цену →	1 CLIP, CABLE

14. NPN RF CASSETTE EXCEPT CN

№	Артикул	Описание
1	FC6-7377-000 запросить цену →	1 PLATE, SIZE, REAR
2	FC6-7382-000 запросить цену →	1 PANEL, FRONT
3	FL2-3889-000 запросить цену →	1 PLATE, CST, LIFTER
4	FC6-7372-000 запросить цену →	1 PLATE, SIDE LIMIT, FRONT
5	FC7-2989-000 запросить цену →	1 CLAW, SEPARATION, FRONT
6	FC6-7376-000 запросить цену →	2 PIN, SUPPORT, CLAW
7	FC6-7380-000 запросить цену →	2 RETAINER, SHEET
8	FU6-2410-000 запросить цену →	2 SPRING, COMPRESSION
9	FC6-7374-000 запросить цену →	1 PLATE, SIDE LIMIT, REAR
10	FC7-2990-000 запросить цену →	1 CLAW, SEPARATION, REAR
11	FU6-2408-020 запросить цену →	3 SPRING
12	FC6-7388-000 запросить цену →	1 LABEL, CASSETTE OPERATOR A4
12	FC6-7385-000 запросить цену →	1 LABEL, CASSETTE OPERATOR LTR
501	XB4-7400-806 запросить цену →	4 SCREW,TAPPING,TRUSS HEAD,M4X8

15. NPN RF CASSETTE CN

№	Артикул	Описание
1	FC6-7377-000 запросить цену →	1 PLATE, SIZE, REAR
2	FC6-7382-000 запросить цену →	1 PANEL, FRONT
3	FL2-3891-000 запросить цену →	1 PLATE, CST, LIFTER
4	FC6-7372-000 запросить цену →	1 PLATE, SIDE LIMIT, FRONT
5	FC7-2989-000 запросить цену →	1 CLAW, SEPARATION, FRONT
6	FC6-7376-000 запросить цену →	2 PIN, SUPPORT, CLAW
7	FC6-7380-000 запросить цену →	2 RETAINER, SHEET
8	FU6-2410-000 запросить цену →	2 SPRING, COMPRESSION
9	FC6-7374-000 запросить цену →	1 PLATE, SIDE LIMIT, REAR
10	FC7-2990-000 запросить цену →	1 CLAW, SEPARATION, REAR
11	FU6-2408-020 запросить цену →	3 SPRING
12	FC6-7389-000 запросить цену →	1 LABEL, CASSETTE OPERATOR
13	FC5-4914-000 запросить цену →	1 GEAR, PINION
14	FC6-7379-000 запросить цену →	2 GEAR, RACK
15	FC7-5831-000 запросить цену →	1 STOPPER
16	FC6-7378-000 запросить цену →	1 LEVER, PAPER SIDE END LOCK
17	FC6-7386-000 запросить цену →	1 LOCK, PAPER SIDE END
18	FC6-7370-000 запросить цену →	1 BODY, CASSETTE
19	FU6-2413-000 запросить цену →	1 SPRING, COMPRESSION
501	XB4-7400-806 запросить цену →	4 SCREW,TAPPING,TRUSS HEAD,M4X8

16. NPN RF PAPER PICK-UP ASSEMBLY

№	Артикул	Описание
1	FK2-1412-000 запросить цену →	1 SOLENOID SL2
2	FB4-9820-000 запросить цену →	1 COLLAR, SPRING
3	FC6-7353-000 запросить цену →	2 BUSHING, PICK-UP ROLLER
4	FC6-7358-000 запросить цену →	1 SHAFT, FEED ROLLER
5	FC6-7366-000 запросить цену →	1 FLAG, SENSOR
6	FC6-7367-000 запросить цену →	1 LEVER, SENSOR
7	FC6-7368-000 запросить цену →	1 COVER, SENSOR
8	FB4-9817-030 запросить цену →	2 ROLLER, PICK-UP
9	FC6-7352-000 запросить цену →	1 SHAFT, PICK-UP ROLLER
10	FC5-4849-000 запросить цену →	1 BUSHING,FACE-DOWN ROLLER
11	FC6-7354-000 запросить цену →	1 BUSHING, FEED ROLLER
12	FC6-7357-000 запросить цену →	1 SHAFT, FEED ROLLER
13	FC6-7361-000 запросить цену →	1 HOLDER, FEED ROLLER
14	FL2-3887-000 ✓ в наличии	1 ROLLER, FEED
15	FU6-2406-000 запросить цену →	1 SPRING, TENSION
16	FU6-2407-000 запросить цену →	1 SPRING, TENSION
17	WG8-5776-000 запросить цену →	1 IC,PHOTO-INTERRUPTER,SG-2481 SR9
18	FC6-7365-000 запросить цену →	1 LEVER, TRIGGER
19	FC6-7396-000 запросить цену →	1 SPRING, TORSION
20	FU6-2411-000 запросить цену →	1 SPRING, COMPRESSION
21	FU7-0009-000 запросить цену →	1 GEAR, 34T
22	FU7-0010-000 запросить цену →	1 GEAR, 54T
23	FU7-0011-000 запросить цену →	1 GEAR, 29T
24	FU7-0012-000 запросить цену →	1 GEAR, 29T
25	FU7-0016-000 запросить цену →	1 GEAR, 41T
26	FU7-0014-000 запросить цену →	1 GEAR, 17T
27	FU7-0015-000 запросить цену →	1 GEAR, 28T
28	FM2-4931-000 запросить цену →	1 SENSOR CABLE UNIT
29	FU7-0054-000 запросить цену →	1 GEAR, 45T
30	FC6-7351-000 запросить цену →	1 FRAME, PICK-UP, TOP
31	FC8-9897-000 запросить цену →	1 STOPPER, OP-CASSETTE
