Canon Inner-Finisher-D1-PC — каталог запчастей со схемами

Содержание

1. FIGURE A1
2. FIGURE M11
3. FIGURE M12
4. FIGURE M13
5. FIGURE M16
6. FIGURE M35
7. FIGURE M37
8. FIGURE M40
9. FIGURE M50

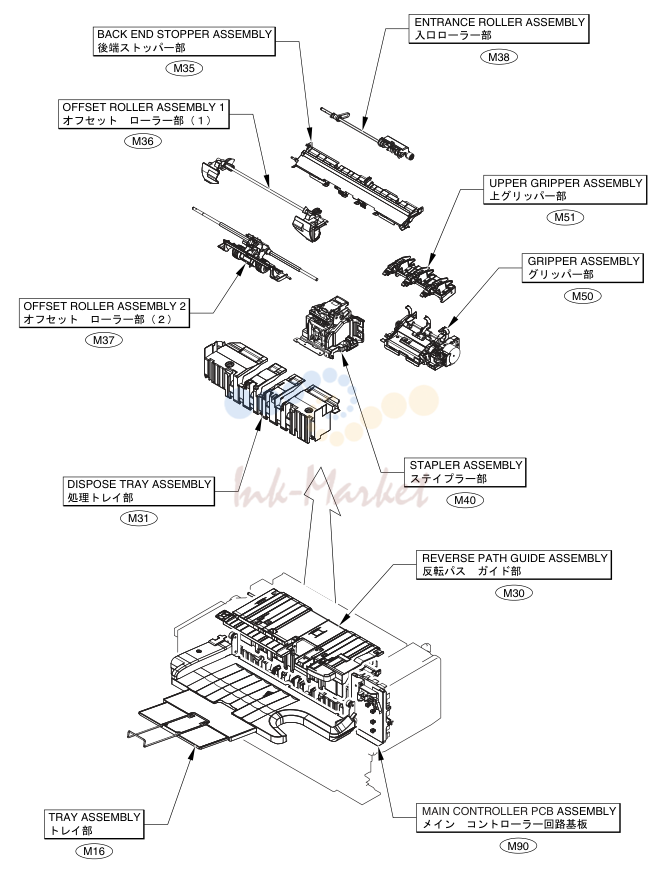

1. FIGURE A1

№	Артикул	Описание
1	XA9-1386-000 запросить цену →	3 SCREW,RS,M3X8
2	FC0-4639-000 запросить цену →	1 COVER, INNER, LOWER
3	FC0-4635-000 запросить цену →	1 PANEL, CABLE GUIDE
4	FU7-8177-000 запросить цену →	1 LABEL, STAPLE JAM
5	FL3-6044-000 запросить цену →	1 GUIDE, LEFT LOWER
6	FL3-6020-000 запросить цену →	1 PANEL, FRONT
7	4F8-0351-000 запросить цену →	1 PANEL, LEFT LOWER
8	FC9-6574-000 запросить цену →	1 ARM, STAPLER SUPPORT
9	FU7-8178-000 запросить цену →	1 LABEL, STAPLE EXCHANGE
10	FU8-2466-000 запросить цену →	1 SPRING, TORSION
11	FC0-4642-010 запросить цену →	1 COVER, RACK CROSSMEMBER, FRONT
12	FC0-4643-010 запросить цену →	1 COVER, RACK CROSSMEMBER, REAR
13	FL3-6021-000 запросить цену →	1 COVER, INNER, LEFT
14	FC9-7395-000 запросить цену →	1 PLATE, FIXING
15	FM4-9097-000 запросить цену →	1 GUIDE ASSEMBLY, LOWER
16	FC0-4646-000 запросить цену →	1 HOLDER, FIXING

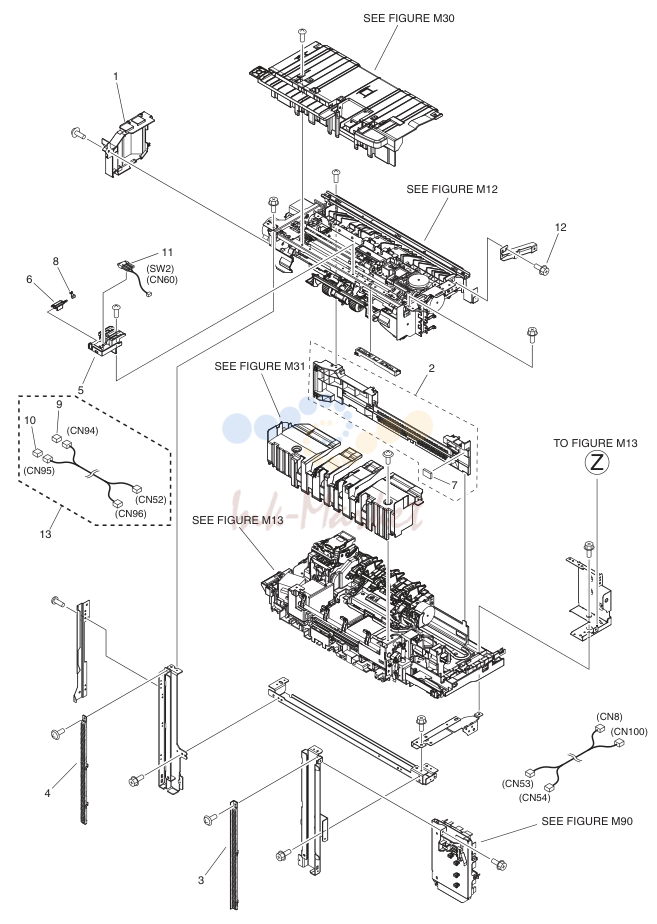

2. FIGURE M11

№	Артикул	Описание
1	FC9-6480-020 запросить цену →	1 COVER, REAR, LOWER
2	FL3-4623-010 запросить цену →	1 COVER, FRAME, RIGHT LOWER
3	FC0-4640-000 запросить цену →	1 RACK, FRONT
4	FC0-4641-000 запросить цену →	1 RACK, REAR
5	FC9-6389-020 запросить цену →	1 MOUNT, TRAY SENSOR
6	FC9-6390-010 запросить цену →	1 FLAG, TRAY SENSOR
7	FC9-8364-000 запросить цену →	1 PAD
8	FU8-2399-020 запросить цену →	1 SPRING, TORSION
9	VS1-7177-002 запросить цену →	1 CONNECTOR, SNAP TIGHT, BK
10	VS1-7177-012 запросить цену →	1 CONNECTOR, SNAP TIGHT, BK
11	FM4-2152-000 запросить цену →	1 CABLE, SWITCH, 2 SW2
12	XA9-1386-000 запросить цену →	1 SCREW,RS,M3X8
13	FM4-2143-000 запросить цену →	1 CABLE, TRAY SUB

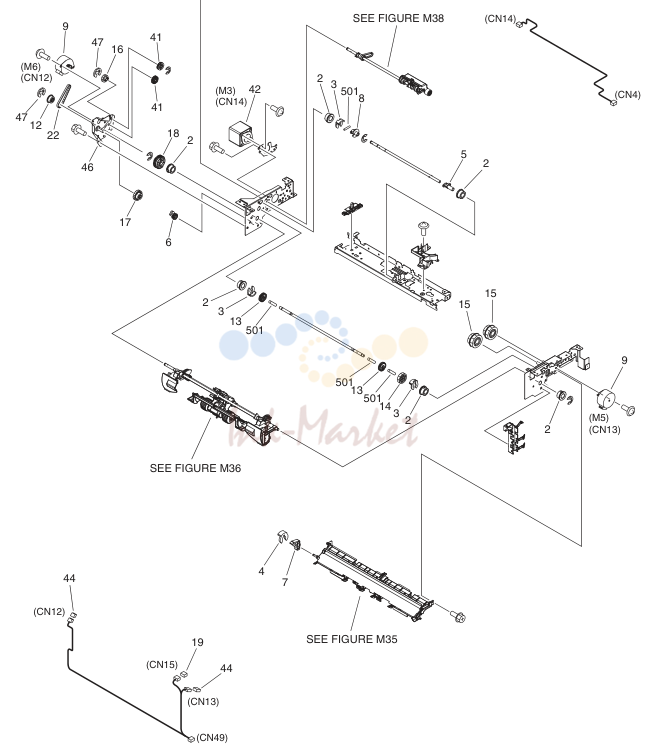

3. FIGURE M12

№	Артикул	Описание
1	FL3-8293-000 запросить цену →	1 COVER, ENTRANCE GUIDE, LOWER
2	FS5-1805-000 запросить цену →	9 BUSHING
3	FC5-4425-000 запросить цену →	4 CLIP
4	FC5-4697-000 запросить цену →	3 RING, RETAINING
5	FC9-6355-000 запросить цену →	1 CAM, ENTRANCE ROLLER
6	FC9-6372-000 запросить цену →	1 CAM/GEAR, 14T
7	FC9-6373-000 запросить цену →	1 LEVER, STOPPER CAM
8	FC9-6378-000 запросить цену →	1 FLAG, ROLLER CAM SENSOR
9	FK2-8752-000 запросить цену →	2 MOTOR, DC STEPPING M5,M6
10	FL3-3560-000 запросить цену →	1 GUIDE, ENTRANCE INTERMEDIATE
11	FU5-3983-000 запросить цену →	2 PULLEY, 18T
12	FU5-3984-000 запросить цену →	1 PULLEY, 28T
13	FU8-0913-000 запросить цену →	2 GEAR, 21T
14	FU8-0914-000 запросить цену →	1 GEAR, 32T
15	FU8-0915-000 запросить цену →	2 GEAR, 16T/20T
16	FU8-0916-000 запросить цену →	1 GEAR, 22T
17	FU8-0917-000 запросить цену →	1 GEAR, 20T/32T
18	FU8-0918-000 запросить цену →	1 GEAR, 40T
19	VS1-7454-004 запросить цену →	1 CONNECTOR, SNAP TIGHT
20	WG8-5836-000 запросить цену →	4 PHOTOINTERRUPTER, SG2481-CN S1,S2,S3,S5
21	VS1-7177-003 запросить цену →	2 CONNECTOR, SNAP TIGHT, BK
22	XF2-1607-340 запросить цену →	1 BELT, TIMING
23	FC9-6310-000 запросить цену →	1 HOLDER, OFFSET BELT
24	FC9-6318-000 запросить цену →	2 ROLLER, OFFSET BELT
25	FC9-6345-000 запросить цену →	1 HOLDER, ENTRANCE SENSOR FLAG
26	FC9-6346-000 запросить цену →	1 FLAG, ENTRANCE SENSOR
27	FK2-8753-000 запросить цену →	1 MOTOR, DC STEPPING M4
28	FU5-3981-000 запросить цену →	2 PULLEY, 22T
29	FU5-3988-000 запросить цену →	1 PULLEY, 24T
30	FU8-2388-000 запросить цену →	1 SPRING, TENSION
31	FU8-2391-000 запросить цену →	1 SPRING, TORSION
32	XF2-1604-440 запросить цену →	1 BELT, TIMING
33	XF2-1626-040 запросить цену →	1 BELT, TIMING
34	FC9-6338-000 запросить цену →	2 ROLLER, ENTRANCE
35	FC9-6339-000 запросить цену →	1 GUIDE, ENTRANCE LOWER, FRONT
36	FC9-6340-000 запросить цену →	1 GUIDE, ENTRANCE LOWER, CENTER
37	FC9-6341-020 запросить цену →	1 GUIDE, ENTRANCE LOWER, REAR
38	FC9-6395-000 запросить цену →	1 LABEL, ENTRANCE GUIDE
39	FU8-2393-010 запросить цену →	1 SPRING, TORSION
40	FU8-2394-010 запросить цену →	1 SPRING, TORSION
41	FU8-0919-000 запросить цену →	2 GEAR, 22T
42	FK2-8751-000 запросить цену →	1 MOTOR, DC STEPPING M3
43	FK2-8755-000 запросить цену →	2 FAN M8,M9
44	VS1-7177-004 запросить цену →	2 CONNECTOR, SNAP TIGHT, BK
45	FE2-1644-000 запросить цену →	2 SPRING, TORSION
46	FL3-2970-000 запросить цену →	1 BRACKET, MOTOR
47	FE4-4236-000 запросить цену →	3 CLIP
501	XD3-2200-102 запросить цену →	9 PIN, DOWEL

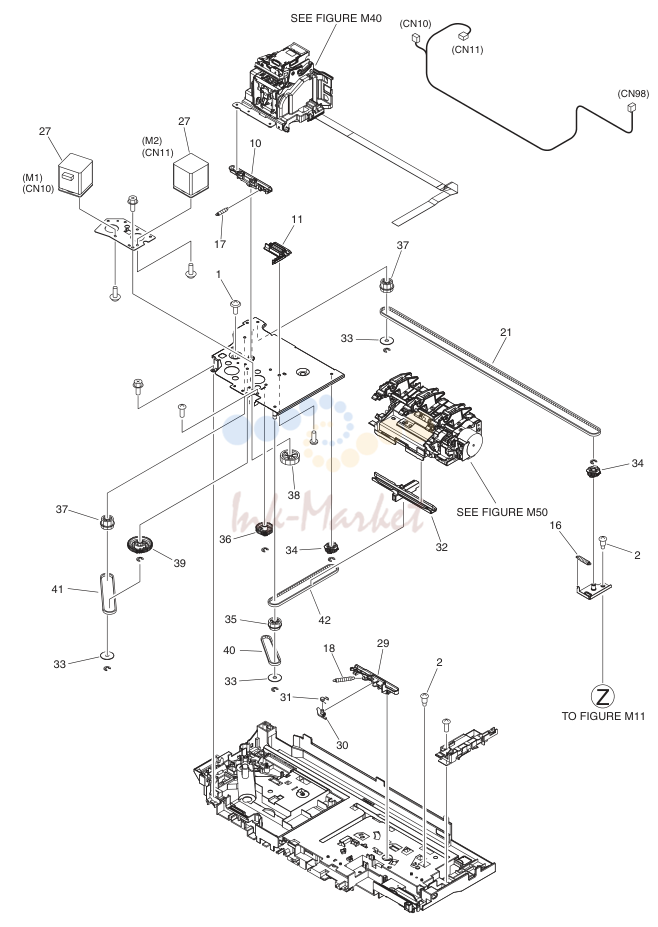

4. FIGURE M13

№	Артикул	Описание
1	FC9-6617-000 запросить цену →	7 SCREW, M3
2	FU5-9739-000 запросить цену →	8 SCREW, STEPPED, M3
3	FC3-0661-000 запросить цену →	1 CLIP
4	FU8-2469-000 запросить цену →	1 SPRING, COMPRESSION
5	FC9-6412-000 запросить цену →	1 LINK, PAPER DETECT LEVER,
6	FC9-6627-000 запросить цену →	1 FLAG, LEVER
7	FC9-6415-000 запросить цену →	1 LEVER, PAPER DETECT
8	FC9-6416-000 запросить цену →	1 LINK, PAPER DETECT LEVER,
9	FC9-6479-000 запросить цену →	1 LEVER, STAPLER SHIFT SENSOR
10	FC9-6488-000 запросить цену →	1 RAIL, STAPLER SHIFT, REAR
11	FC9-6493-010 запросить цену →	1 RAIL, STAPLER SHIFT FIXED
12	FC9-6499-000 запросить цену →	1 ARM, STAPLER SENSOR LINK
13	FC9-6500-000 запросить цену →	1 ARM, STAPLER SENSOR AUXILIARY
14	FK2-8762-000 запросить цену →	1 SOLENOID SOL2
15	FU8-2413-000 запросить цену →	1 SPRING, TENSION
16	FU8-2454-000 запросить цену →	1 SPRING, TENSION
17	FU8-2455-000 запросить цену →	1 SPRING, TENSION
18	FU8-2456-000 запросить цену →	1 SPRING, TENSION
19	FU8-2457-000 запросить цену →	1 SPRING, TORSION
20	WG8-5836-000 запросить цену →	4 PHOTOINTERRUPTER, SG2481-CN S7,S10,S11,S12
21	XF2-1833-940 запросить цену →	1 BELT,TIMING
22	FM4-6378-000 запросить цену →	1 CABLE, GROUNDING
23	FC9-6505-000 запросить цену →	2 COVER, BASE FRAME
24	FC9-6572-010 запросить цену →	1 ARM, RAIL STOPPER
25	FC9-6573-010 запросить цену →	1 COVER, RAIL STOPPER ARM, LOWER
26	FM4-5051-000 запросить цену →	1 SOLENOID ASSEMBLY SOL1
27	FK2-8750-000 запросить цену →	2 MOTOR, DC STEPPING M1,M2
28	FU8-2465-000 запросить цену →	1 SPRING, TORSION
29	FC9-6487-010 запросить цену →	1 RAIL, STAPLER SHIFT, FRONT
30	FC9-6621-000 запросить цену →	1 LEVER, LOCK
31	FU8-2467-000 запросить цену →	1 SPRING, TORSION
32	FC9-6678-000 запросить цену →	1 RAIL, GRIPPER MOVABLE
33	FC9-6408-000 запросить цену →	3 FLANGE
34	FU5-3991-000 запросить цену →	2 PULLEY, 22T
35	FU5-3992-000 запросить цену →	1 PULLEY, 19T/22T
36	FU8-0925-000 запросить цену →	1 GEAR, 34T/PULLEY, 16T
37	FU8-0935-000 запросить цену →	2 GEAR, 30T/PULLEY, 22T
38	FU8-0936-000 запросить цену →	1 GEAR, 50T
39	FU8-0937-000 запросить цену →	1 GEAR, 48T /PULLEY, 22T
40	XF2-1806-040 запросить цену →	1 BELT, TIMING
41	XF2-1808-140 запросить цену →	1 BELT, TIMING
42	XF2-1810-940 запросить цену →	1 BELT, TIMING
43	FC9-6503-000 запросить цену →	1 SPRING, GROUNDING
44	FM4-2135-000 запросить цену →	1 CABLE, SENSOR
501	XD1-4200-302 запросить цену →	1 WASHER,TOOTHED LOCK

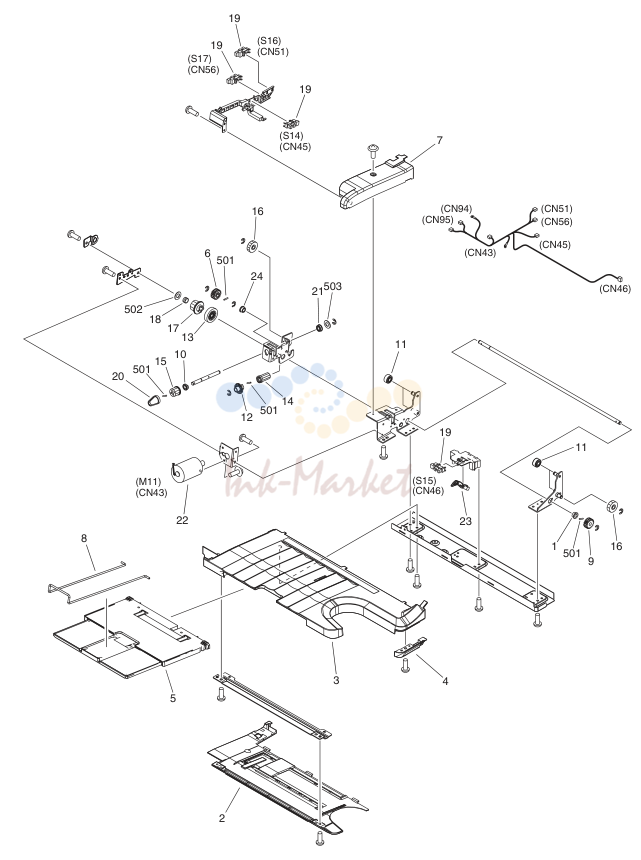

5. FIGURE M16

№	Артикул	Описание
1	FS5-1805-000 запросить цену →	2 BUSHING
2	FC9-6555-000 запросить цену →	1 COVER, STACK TRAY BOTTOM
3	FL3-4624-010 запросить цену →	1 TRAY, STACK
4	FC9-6557-000 запросить цену →	1 COVER, STACK TRAY SUB
5	FM4-5059-000 запросить цену →	1 SUB TRAY UNIT
6	FU8-0948-000 запросить цену →	1 GEAR, 18T
7	FC9-6566-000 запросить цену →	1 COVER, TRAY DRIVE
8	FC9-6567-000 запросить цену →	1 ROD, PAPER STOPPER
9	FU8-0941-000 запросить цену →	2 GEAR, 18T
10	4S3-1024-000 запросить цену →	1 BUSHING
11	FC9-6521-000 запросить цену →	4 ROLLER, TRAY
12	FC9-6527-000 запросить цену →	1 FLAG, SENSOR
13	FC9-6546-000 запросить цену →	1 WHEEL, WORM
14	FC9-6547-000 запросить цену →	1 GEAR, WORM
15	FU5-3986-000 запросить цену →	1 PULLEY, 25T
16	FU8-0942-000 запросить цену →	2 GEAR, 20T
17	FU8-0947-000 запросить цену →	1 GEAR, 19T
18	FU8-2461-000 запросить цену →	1 SPRING, COMPRESSION
19	WG8-5836-000 запросить цену →	4 PHOTOINTERRUPTER, SG2481-CN S14,S15,S16,S17
20	XF2-1604-040 запросить цену →	1 BELT, TIMING
21	4A3-1643-000 запросить цену →	1 BEARING, BALL
22	FK2-8754-000 запросить цену →	1 MOTOR, DC M11
23	FC9-6536-000 запросить цену →	1 FLAG, TRAY SENSOR
24	FC9-6659-000 запросить цену →	1 BUSHING
501	XD3-2200-102 запросить цену →	4 PIN, DOWEL
502	XD1-1108-239 запросить цену →	1 SHIM
503	XD1-1106-215 запросить цену →	1 WASHER,COP
1	FL3-4297-030 запросить цену →	1 GUIDE, REVERSE PATH
2	FL3-6043-010 запросить цену →	1 GUIDE, SHUTTER [DP]
3	FL3-3569-000 запросить цену →	2 HOLDER, SHUTTER SPRING
4	FL3-4301-010 запросить цену →	1 GUIDE, TRAY HEIGHT SENSING
5	FL3-4300-010 запросить цену →	2 STOPPER, GUIDE
6	FU8-2389-000 запросить цену →	1 SPRING, TENSION
7	FU8-2392-000 запросить цену →	2 SPRING, COMPRESSION
8	FU8-2401-000 запросить цену →	2 SPRING, COMPRESSION
9	FU8-2468-000 запросить цену →	1 SPRING, TENSION
1	FL3-6029-000 запросить цену →	1 GUIDE, DISPOSE TRAY,
2	FL3-6046-000 запросить цену →	1 DISPOSE TRAY ASSEMBLY
3	FL3-6030-000 запросить цену →	2 GUIDE, DISPOSE TRAY,
4	FC9-6515-000 запросить цену →	1 FLAG, SENSOR
5	FU8-2464-000 запросить цену →	1 SPRING, COMPRESSION
6	WG8-5836-000 запросить цену →	1 PHOTOINTERRUPTER, SG2481-CN S6
7	VS1-7454-003 запросить цену →	1 CONNECTOR, SNAP TIGHT
8	FC9-6514-000 запросить цену →	2 PAD, DISPOSE TRAY

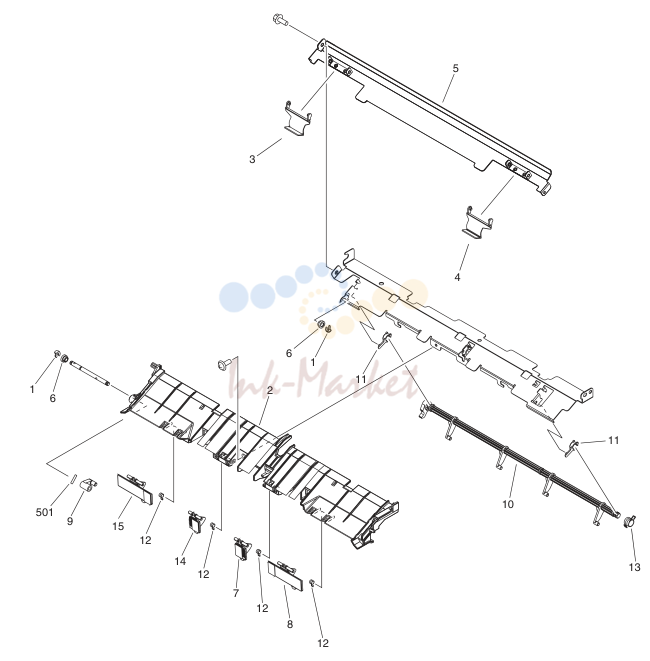

6. FIGURE M35

№	Артикул	Описание
1	FC5-4697-000 запросить цену →	2 RING, RETAINING
2	FL3-3658-010 запросить цену →	1 PAPER DELIVERY GUIDE UNIT, LW.
3	FC9-8027-010 запросить цену →	1 RETAINER, PAPER, REAR
4	FC9-8026-010 запросить цену →	1 RETAINER, PAPER, FRONT
5	FL3-4626-020 запросить цену →	1 GUIDE, PAPER DELIVERY, UPPER
6	RA2-2452-000 запросить цену →	2 BUSHING
7	FL3-6024-000 запросить цену →	1 STOPPER, BACK END, CENTER,
8	FL3-6026-000 запросить цену →	1 STOPPER, BACK END,
9	FC9-6368-000 запросить цену →	1 LEVER, STOPPER LINK
10	FC9-6370-010 запросить цену →	1 ARM, STOPPER CAM
11	FC9-6382-000 запросить цену →	2 BUSHING
12	FU8-2396-000 запросить цену →	4 SPRING, TORSION
13	FU8-2398-000 запросить цену →	1 SPRING, TORSION
14	FL3-6025-000 запросить цену →	1 STOPPER, BACK END, CENTER,
15	FL3-6027-000 запросить цену →	1 STOPPER, BACK END,
501	XD3-2200-102 запросить цену →	1 PIN, DOWEL
1	FC5-4425-000 запросить цену →	1 CLIP
2	FC9-6298-000 запросить цену →	1 HOLDER, WEIGHT, FRONT
3	FC9-8020-000 запросить цену →	1 HOLDER, WEIGHT, REAR
4	FL3-6042-000 запросить цену →	1 GUIDE, OFFSET, FRONT
5	FL3-6041-000 запросить цену →	1 GUIDE, OFFSET, REAR
6	FC9-6398-000 запросить цену →	1 GEAR, 35T
7	FC9-6399-000 запросить цену →	1 GEAR, 35T

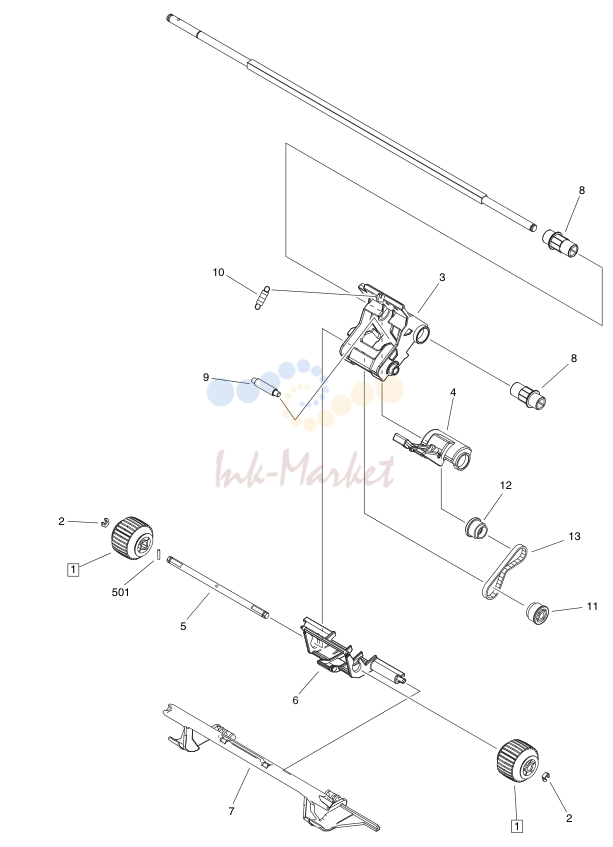

7. FIGURE M37

№	Артикул	Описание
1	4A3-1121-000 запросить цену →	2 ROLLER, OFFSET [DP]
2	FC3-0661-000 запросить цену →	2 CLIP
3	FL3-6040-000 запросить цену →	1 HOLDER, OFFSET ROLLER
4	FL3-6038-000 запросить цену →	1 LEVER, OFFSET ROLLER PRESSURE
5	FC9-6647-000 запросить цену →	1 SHAFT, TRANSMISSION
6	FL3-6039-000 запросить цену →	1 HOLDER, RETAINING GUIDE
7	FC0-4651-010 запросить цену →	1 GUIDE, RETAINING
8	FC9-6311-000 запросить цену →	2 BUSHING
9	FC9-6330-000 запросить цену →	1 ROLLER, BELT LIMIT
10	FU8-2400-000 запросить цену →	1 SPRING, TENSION
11	FU5-3979-000 запросить цену →	1 PULLEY, 24T
12	FU5-3980-000 запросить цену →	1 PULLEY, 22T
13	XF2-1606-140 запросить цену →	1 BELT, TIMING
501	XD3-2200-082 запросить цену →	1 PIN,DOWEL
1	FC5-4425-000 запросить цену →	2 CLIP
2	FC5-4697-000 запросить цену →	1 RING, RETAINING
3	FC9-6352-010 запросить цену →	1 HOLDER, ENTRANCE ROLLER
4	FC9-6371-000 запросить цену →	1 LEVER, ROLLER PRESSURE
5	FL3-3559-000 запросить цену →	2 ROLLER, ENTRANCE
6	FU5-3982-000 запросить цену →	1 PULLEY, 20T
7	FU5-3987-000 запросить цену →	1 PULLEY, 19T
8	FU8-2395-000 запросить цену →	1 SPRING, TORSION
9	FU8-2397-000 запросить цену →	1 SPRING, TORSION
10	XF2-1605-140 запросить цену →	1 BELT, TIMING
501	XD3-2200-102 запросить цену →	4 PIN, DOWEL

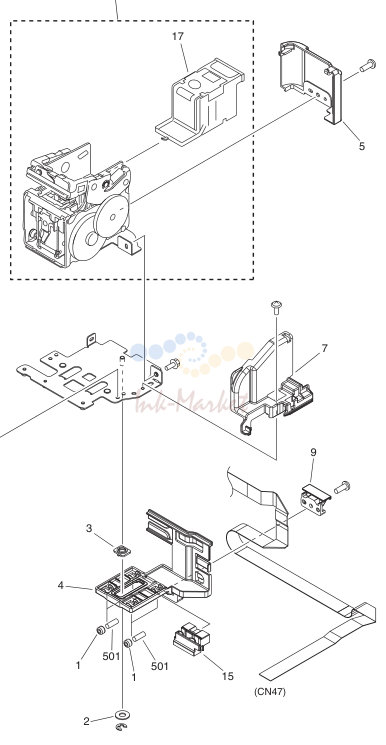

8. FIGURE M40

№	Артикул	Описание
1	FC9-6461-000 запросить цену →	4 ROLLER, SHIFT MOUNT
2	FC9-6463-000 запросить цену →	1 FLANGE
3	FC9-6464-000 запросить цену →	1 BUSHING
4	FC9-6465-000 запросить цену →	1 MOUNT,SHIFT, UPPER
5	FC9-6471-010 запросить цену →	1 COVER, STAPLER
6	FC9-6472-020 запросить цену →	1 COVER,PCB
7	FC9-6473-000 запросить цену →	1 GUIDE, JOINT
8	FC9-6476-000 запросить цену →	2 ROLLER, SHIFT
9	FC9-6494-000 запросить цену →	1 CLAMP, FLEXIBLE FLAT CABLE
10	FK2-8758-000 запросить цену →	1 CABLE, FLEXIBLE FLAT
11	FS5-6528-000 запросить цену →	1 ROLLER
12	FM4-2125-000 запросить цену →	1 STAPLER PCB ASSEMBLY
13	FM4-2139-000 запросить цену →	1 CABLE, POWER FLAT
14	FM4-2140-000 запросить цену →	1 CABLE, SENSOR FLAT
15	FC9-6462-010 запросить цену →	1 MOUNT, SHIFT, LOWER
16	FM4-2710-010 запросить цену →	1 STAPLE PLATE ASSEMBLY [DP]
17	FC5-4546-000 запросить цену →	1 CARTRIDGE, STAPLER
501	XD3-2300-122 запросить цену →	4 PIN,DOWEL

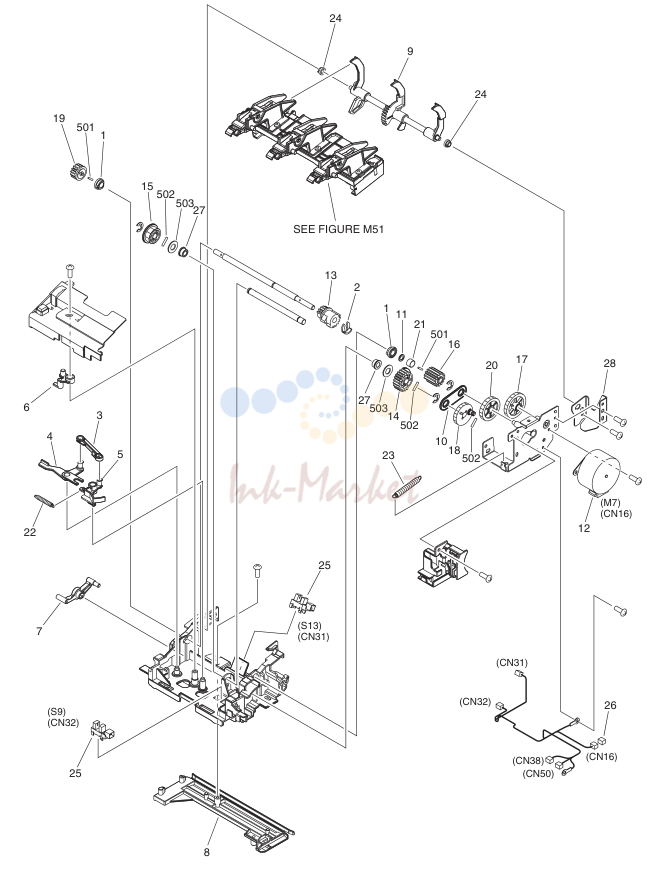

9. FIGURE M50

№	Артикул	Описание
1	4S3-1024-000 запросить цену →	2 BUSHING
2	FC5-4425-000 запросить цену →	1 CLIP
3	FC9-6423-000 запросить цену →	1 LINK, FIXED
4	FC9-6424-000 запросить цену →	1 LEVER, FIXED RELEASE
5	FC9-6425-000 запросить цену →	1 ARM, FIXED, FRONT
6	FC9-6426-000 запросить цену →	1 ARM, FIXED, REAR
7	FC9-6429-000 запросить цену →	1 ARM, JOINT
8	FC9-6437-010 запросить цену →	1 RAIL, LOWER
9	FC9-6456-000 запросить цену →	1 LEVER, GRIP OPEN/CLOSE
10	FC9-6519-000 запросить цену →	1 PLATE, SHAFT BETWEEN LIMIT
11	FC9-6520-000 запросить цену →	2 WASHER
12	FK2-8752-000 запросить цену →	1 MOTOR, DC STEPPING M7
13	FU8-0928-000 запросить цену →	1 GEAR, 14T/16T
14	FU8-0929-000 запросить цену →	1 GEAR, 22T
15	FU8-0930-000 запросить цену →	1 GEAR, 20T
16	FU8-0931-000 запросить цену →	1 GEAR, 14T
17	FU8-0932-000 запросить цену →	1 GEAR, 16T/34T
18	FU8-0933-000 запросить цену →	1 GEAR, 29T
19	FU8-0934-000 запросить цену →	1 GEAR, 14T
20	FU8-0938-000 запросить цену →	1 GEAR, 31T
21	FU8-2414-000 запросить цену →	1 SPRING, COMPRESSION
22	FU8-2450-000 запросить цену →	1 SPRING, TENSION
23	FU8-2451-000 запросить цену →	1 SPRING, TENSION
24	RA2-2452-000 запросить цену →	2 BUSHING
25	WG8-5836-000 запросить цену →	2 PHOTOINTERRUPTER, SG2481-CN S9,S13
26	VS1-7454-004 запросить цену →	1 CONNECTOR, SNAP TIGHT
27	FS5-1805-000 запросить цену →	2 BUSHING
28	FC9-6458-000 запросить цену →	1 BRACKET
501	XD3-2160-082 запросить цену →	2 PIN,DOWEL
502	XD3-2200-102 запросить цену →	3 PIN, DOWEL
503	XD1-1106-215 запросить цену →	2 WASHER,COP
1	FC9-6438-000 запросить цену →	1 RACK, FRONT
2	FC9-6439-000 запросить цену →	1 RACK, REAR
3	FL3-6028-000 запросить цену →	1 FRAME, UPPER
4	FC9-6442-010 запросить цену →	2 ARM, GRIP
5	FC0-4653-000 запросить цену →	3 HOLDER, GRIP ARM
6	FL3-2971-010 запросить цену →	1 ARM, GRIP
7	FU8-2452-000 запросить цену →	3 SPRING, TENSION
8	FM4-9102-000 запросить цену →	1 GRIP ARM HOLDER ASS'Y, CENTER
9	FM4-9103-000 запросить цену →	2 GRIP ARM HOLDER ASS'Y
1	FC9-6606-000 запросить цену →	1 SPRING, LEAF
2	FM4-9286-000 запросить цену →	1 MAIN CONTROLLER PCB ASSEMBLY
3	FM4-2136-000 запросить цену →	1 CABLE, SWITCH SW1
4	VS1-7454-003 запросить цену →	1 CONNECTOR, SNAP TIGHT
5	FC9-6605-000 запросить цену →	1 HOLDER, INTERLOCK SWITCH
