Canon imageRUNNER 2030 / 2025 / 2022 / 2018 (DU7-3200, DADF-P2, Duplex Unit-B1) — каталог запчастей со схемами

Содержание

• 1. Contents
• 2. NPN RF ACCESSORIES
• 3. NPN RF EXTERNAL COVERS, PANELS, ETC.
• 4. NPN RF MACHINE FRONT PLATE
• 5. NPN RF INTERNAL COMPONENTS
• 6. NPN RF INTERNAL COMPONENTS

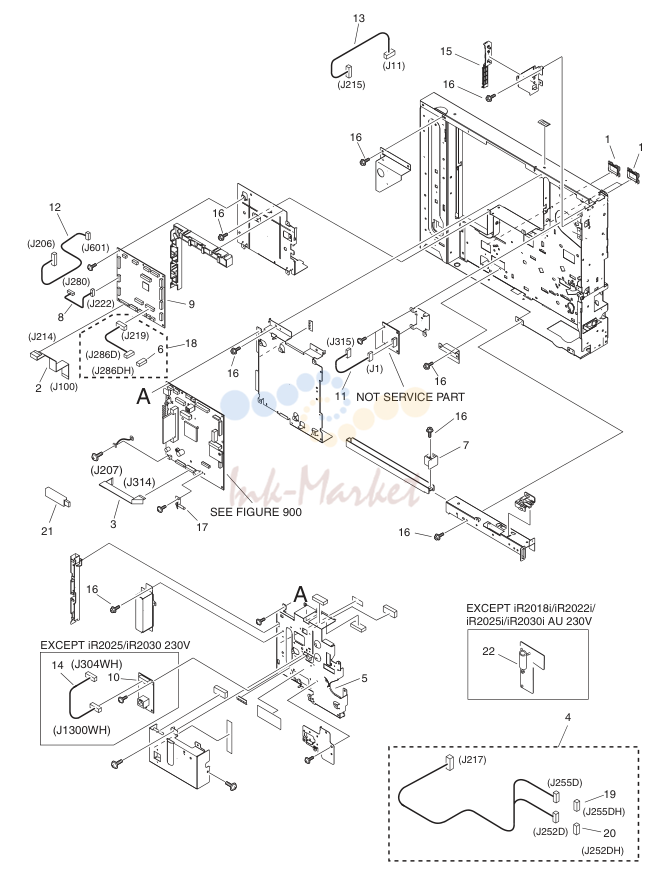

• 7. NPN RF MACHINE REAR PLATE

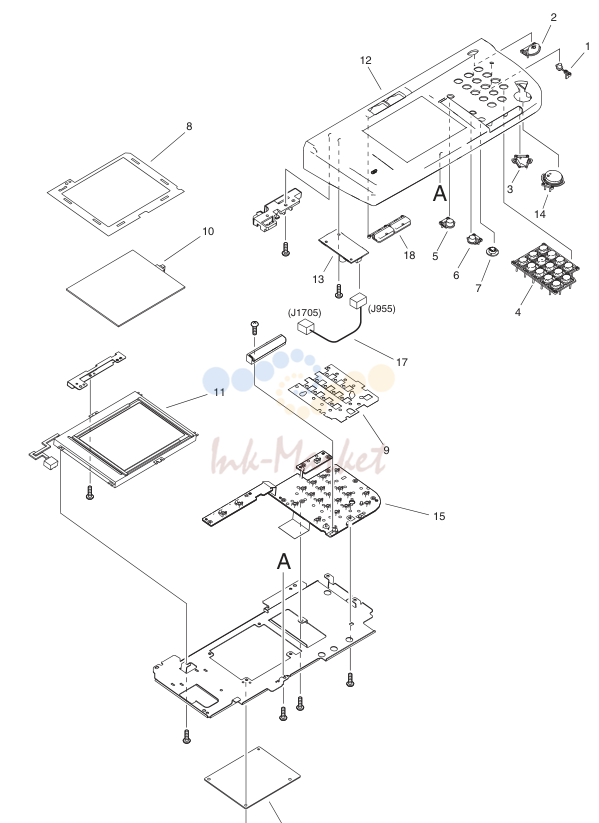

• 8. FM3-3620-000 1 CONTROL PANEL ASSEMBLY

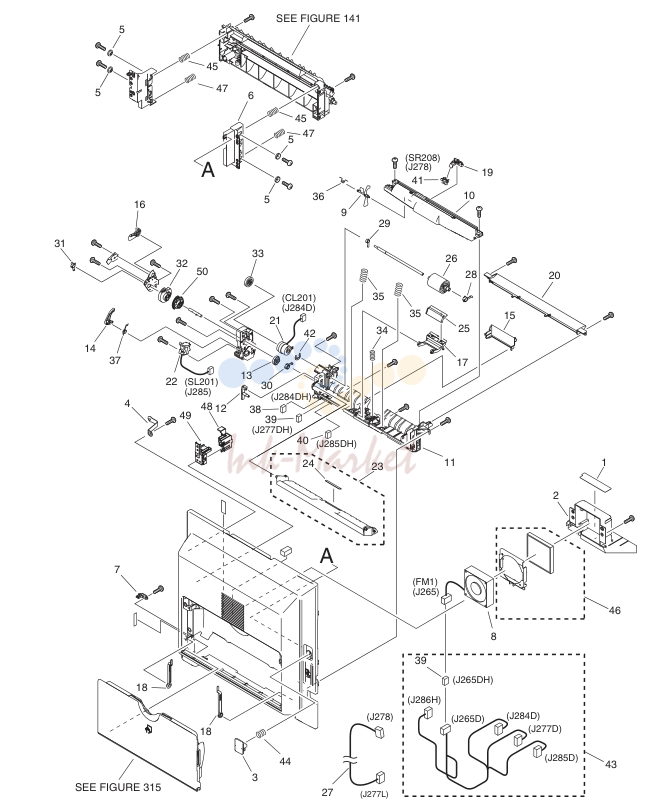

• 9. FM3-3668-000 1 LEFT DOOR ASSEMBLY

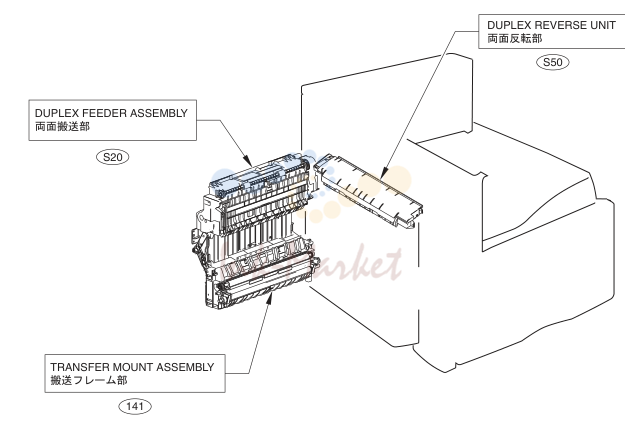

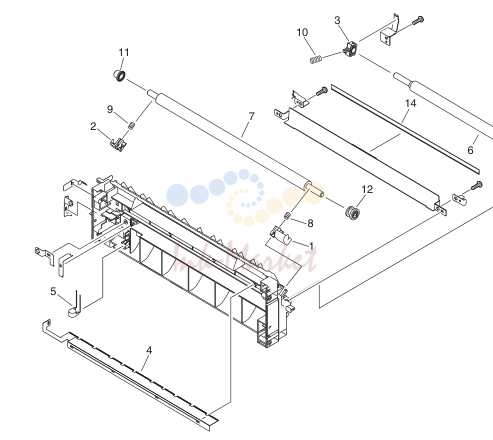

• 10. FM3-3640-000 1 TRANSFER MOUNT ASSEMBLY SEE NOTE

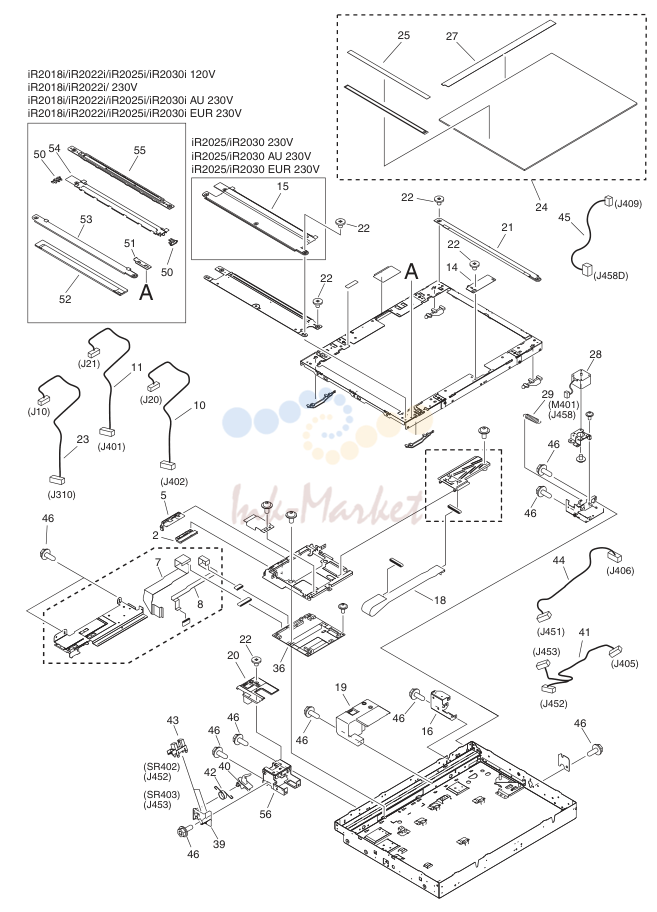

• 11. NPN RF READER ASSEMBLY

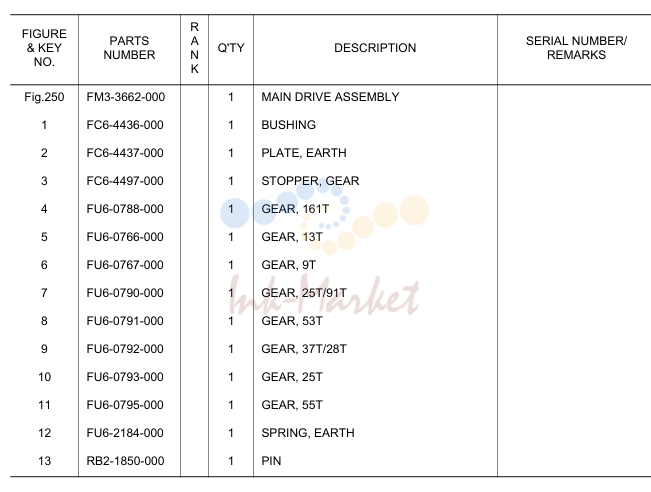

• 12. FM3-3662-000 1 MAIN DRIVE ASSEMBLY

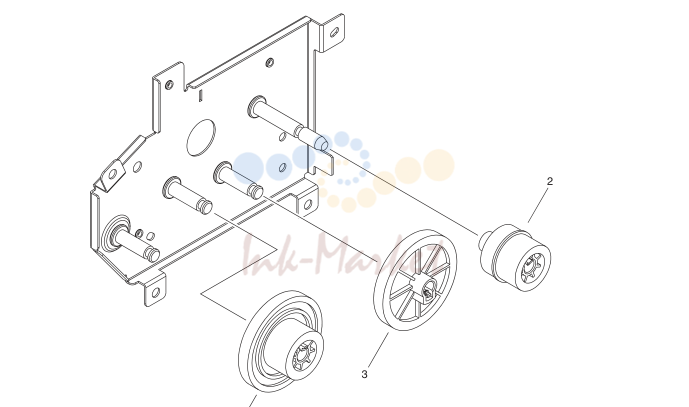

• 13. FM3-3661-000 1 FIXING DRIVE ASSEMBLY

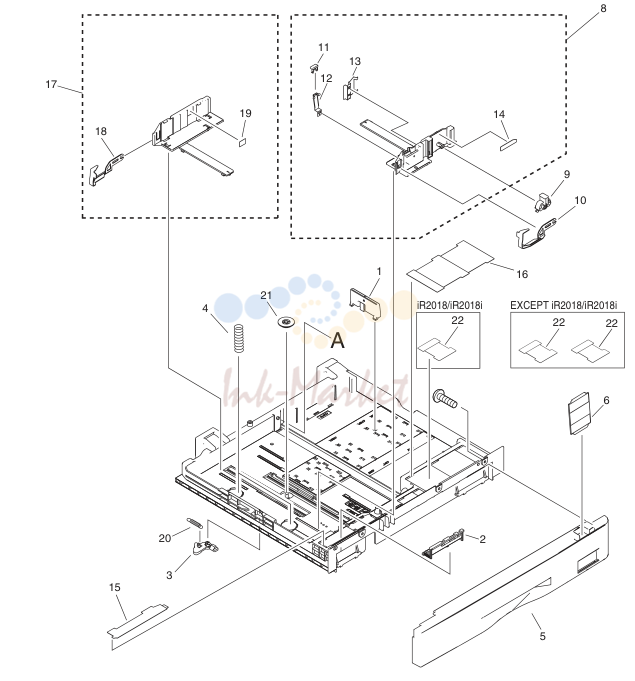

• 14. NPN RF CASSETTE

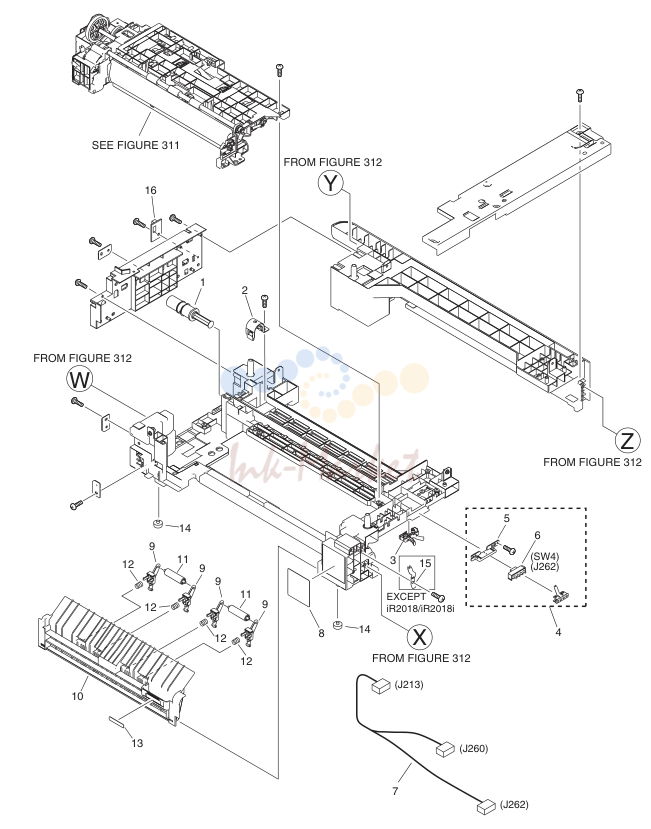

• 15. NPN RF CASSETTE FEEDER ASSEMBLY
• 16. FM3-3684-000 1 PAPER PICK-UP ASSEMBLY
• 17. NPN RF CASSETTE FEEDER ASSEMBLY EXCEPT iR2018/iR2018i
• 18. FM3-3691-000 1 PAPER PICK-UP ASSEMBLY EXCEPT iR2018/iR2018i
• 19. FM2-3294-000 1 MULTI FEED TRAY ASS'Y SEE NOTE1
• 20. FM3-3660-000 1 PAPER DELIVERY ASSEMBLY iR2030 230ViR2018i/
• 21. FM3-3671-000 1 DEVELOPING ASSEMBLY
• 22. FM3-3651-000 1 FIXING ASSEMBLY 120V
• 23. NPN RF IMAGE PROCESSOR PCB ASS'Y
• 24. FIGURE C10
• 25. FIGURE P01
• 26. FIGURE P11
• 27. FIGURE P12
• 28. FIGURE P31
• 29. FIGURE P33
• 30. FIGURE S01
• 31. FIGURE S20
• 32. FIGURE X10
• 33. FIGURE ZZA
• 34. FIGURE Q38
• 35. FIGURE E10

1. Contents

№	Артикул	Альт. артикул	Описание
001			ACCESSORIES .....................................................................2-6
100			EXTERNAL COVERS, PANELS, ETC. .................................2-8
101			MACHINE FRONT PLATE ...................................................2-12
102			INTERNAL COMPONENTS ................................................2-14
103			INTERNAL COMPONENTS ................................................2-16
104			MACHINE REAR PLATE .....................................................2-20
130			CONTROL PANEL ASSEMBLY ..........................................2-22
140			LEFT DOOR ASSEMBLY ....................................................2-24
141			TRANSFER MOUNT ASSEMBLY .......................................2-28
210			READER ASSEMBLY ..........................................................2-30
250			MAIN DRIVE ASSEMBLY ....................................................2-36
280			FIXING DRIVE ASSEMBLY .................................................2-37
300			CASSETTE ..........................................................................2-38
310			CASSETTE FEEDER ASSEMBLY ......................................2-40
311			PAPER PICK-UP ASSEMBLY .............................................2-42
312			CASSETTE FEEDER ASSEMBLY(iR2030/2025/2022 Series ) 2-46
313			PAPER PICK-UP ASSEMBLY(iR2030/2025/2022 Series ) .2-48
315			MULTI FEED TRAY ASS'Y ..................................................2-52
350			PAPER DELIVERY ASSEMBLY ..........................................2-54
640			DEVELOPING ASSEMBLY .................................................2-56
810			FIXING ASSEMBLY .............................................................2-58
900			IMAGE PROCESSOR PCB ASS'Y ......................................2-61
100			EXTERNAL COVERS, PANELS, ETC...............................................................2-8
101			MACHINE FRONT PLATE................................................................................2-12
102			INTERNAL COMPONENTS.............................................................................2-14
103			INTERNAL COMPONENTS.............................................................................2-16
104			MACHINE REAR PLATE..................................................................................2-20
130			CONTROL PANEL ASSEMBLY.......................................................................2-22
140			LEFT DOOR ASSEMBLY.................................................................................2-24
141			TRANSFER MOUNT ASSEMBLY....................................................................2-28
210			READER ASSEMBLY.......................................................................................2-30
250			MAIN DRIVE ASSEMBLY.................................................................................2-36
280			FIXING DRIVE ASSEMBLY..............................................................................2-37
310			CASSETTE FEEDER ASSEMBLY...................................................................2-40
311			PAPER PICK-UP ASSEMBLY..........................................................................2-42
312			CASSETTE FEEDER ASSEMBLY(iR2030/2025/2022 Series ).......................2-46
313			PAPER PICK-UP ASSEMBLY(iR2030/2025/2022 Series )..............................2-48
315			MULTI FEED TRAY ASS'Y...............................................................................2-52
350			PAPER DELIVERY ASSEMBLY.......................................................................2-54
640			DEVELOPING ASSEMBLY..............................................................................2-56
810			FIXING ASSEMBLY..........................................................................................2-58
900			IMAGE PROCESSOR PCB ASS'Y...................................................................2-61

2. NPN RF ACCESSORIES

№	Артикул	Альт. артикул	Описание
1	FK2-5714-000 запросить цену →		1 CD-ROM, FAX DRIVER English
2	FK2-5715-000 запросить цену →		1 CD-ROM, FAX DRIVER French/Spanish
3	FK2-5716-000 запросить цену →		1 CD-ROM, FAX DRIVER German/Italian
4	FK2-5718-000 запросить цену →		1 CD-ROM, FAX DRIVER
5	FB5-9410-000 запросить цену →		1 STAMPER

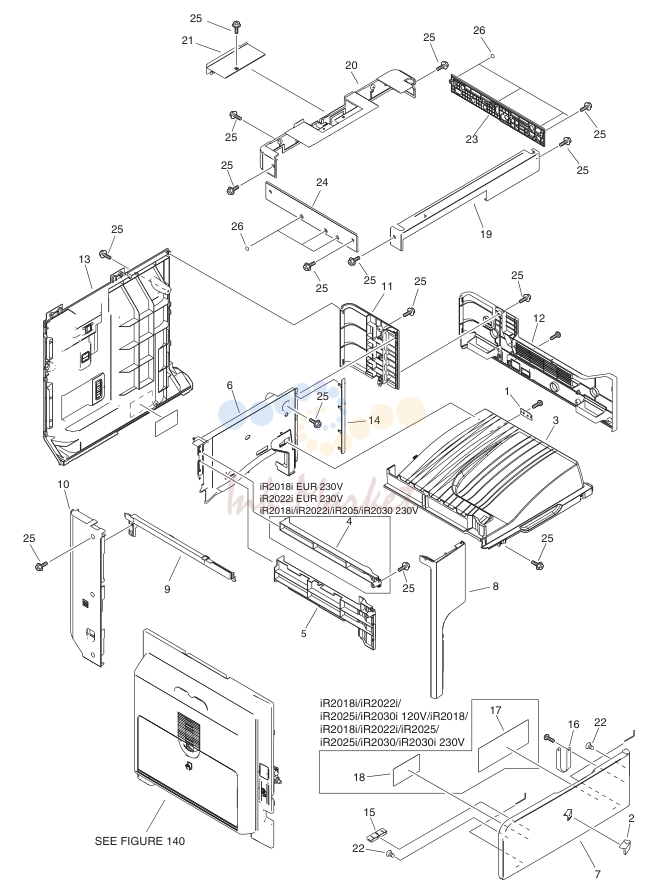

3. NPN RF EXTERNAL COVERS, PANELS, ETC.

№	Артикул	Альт. артикул	Описание
1	FC6-4476-000 запросить цену →		1 PLATE, SUPPORT, COVER
2	FC6-4391-000 запросить цену →		1 EMBLEM
3	FC6-4259-000 запросить цену →		1 TRAY, DELIVERY
4	FC8-0139-000 запросить цену →		1 COVER, PAPER FEED A 230ViR2018i EUR
5	FC8-0140-000 запросить цену →		1 COVER, PAPER FEED B
6	FC6-4262-000 запросить цену →		1 COVER, REAR, DELIVERY
7	FL2-9379-000 запросить цену →		1 COVER, FRONT iR2018i 120V
7	FL2-9380-000 запросить цену →		1 COVER, FRONT iR2018i 230V
7	FL2-9381-000 запросить цену →		1 COVER, FRONT iR2022i 120V
7	FL2-9382-000 запросить цену →		1 COVER, FRONT iR2022i 230V
7	FL2-9384-000 запросить цену →		1 COVER, FRONT iR2025i 120V
7	FL2-9385-000 запросить цену →		1 COVER, FRONT iR2025 230V
7	FL2-9386-000 запросить цену →		1 COVER, FRONT iR2025i 230V
7	FL2-9387-000 запросить цену →		1 COVER, FRONT iR2030i 120V
7	FL2-9388-000 запросить цену →		1 COVER, FRONT iR2030 230V
7	FL2-9389-000 запросить цену →		1 COVER, FRONT iR2030i 230V
8	FC6-4264-000 запросить цену →		1 COVER, LEFT, FRONT
9	FC6-4265-000 запросить цену →		1 COVER, LEFT, CENTER
10	FC6-4266-000 запросить цену →		1 COVER, REAR, LEFT
11	FC6-4267-000 запросить цену →		1 COVER, RIGHT, UPPER
12	FC6-4268-000 запросить цену →		1 COVER, RIGHT, LOWER
13	FC6-4269-000 запросить цену →		1 COVER, REAR
14	FC6-4272-000 запросить цену →		1 COVER, BLIND
15	FC6-4271-000 запросить цену →		1 COVER, FOOL PROOF
16	FC6-4273-000 запросить цену →		1 STRAP, COVER SUPPORT
17	FU5-8602-000 запросить цену →		1 LABEL, TONER CARTRIDGE iR2018i/iR2022i/iR2025/
18	FU5-8603-000 запросить цену →		1 LABEL, LEVER, DEVELOPING SET iR2018i/iR2022i/iR2025/
19	FC6-4519-000 запросить цену →		1 COVER, READER, FRONT
20	FC6-4529-000 запросить цену →		1 COVER, READER, REAR
21	FC6-4580-000 запросить цену →		1 WINDOW, PCB
22	FA9-3870-000 запросить цену →		2 CATCH, MAGNET
23	FL2-3268-000 запросить цену →		1 COVER, READER, RIGHT
24	FL2-3269-000 запросить цену →		1 COVER, READER, LEFT
25	XA9-1567-000 запросить цену →		AR SCREW, RS, M3X8.5
26	FC6-4513-000 запросить цену →		7 SEAL

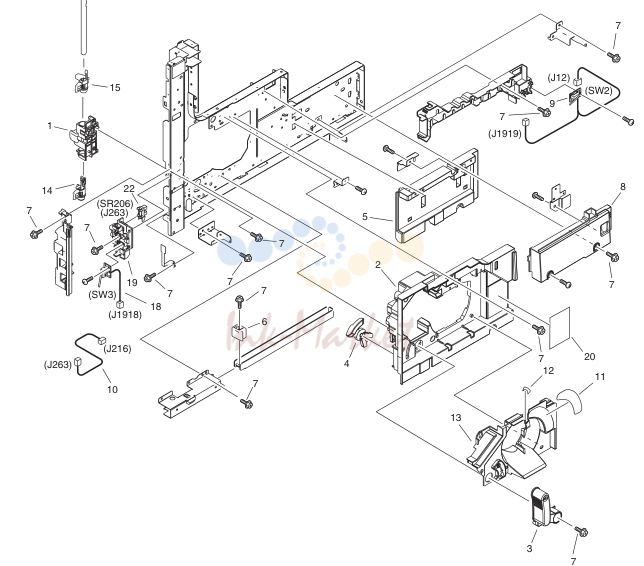

4. NPN RF MACHINE FRONT PLATE

№	Артикул	Альт. артикул	Описание
1	FC6-4113-000 запросить цену →		1 BUSHING, HOOK
2	FC8-0248-000 запросить цену →		1 PANEL, INNER
3	FC6-4143-020 запросить цену →		1 LEVER, DEV, PRESSURE
3	FC7-1757-020 запросить цену →		1 LEVER, DEV, PRESSURE iR2030/iR2025i/iR2030i
4	FC6-4146-020 запросить цену →		1 ARM, RELEASE, LEFT DOOR
5	FC6-4149-000 запросить цену →		1 PANEL, INNER, RIGHT
6	FC6-4690-000 запросить цену →		1 CAP, GRIP, FRONT
7	XA9-1567-000 запросить цену →		AR SCREW, RS, M3X8.5
8	FC6-7092-000 запросить цену →		1 PANEL, INNER, UPPER
9	FM2-4433-000 запросить цену →		1 DOOR SWITCH PCB ASS'Y 2 SW2 J12,1919
10	FM2-4426-000 запросить цену →		1 CABLE, WASTE TONER DETECTION
11	FU5-8574-000 запросить цену →		1 LABEL, TONER BOTTLE
12	FU5-8608-000 запросить цену →		1 LABEL, TONER SET INSTRUCTION
13	FC8-0249-000 запросить цену →		1 GUIDE, TONER BOTTLE
14	FC6-4114-000 запросить цену →		1 HOOK, DOOR, LOWER
15	FC6-4115-000 запросить цену →		1 HOOK, DOOR, MIDDLE
16	FC6-4120-000 запросить цену →		1 HOOK, DOOR, UPPER
17	FU6-2194-000 запросить цену →		1 SPRING, TENSION
18	FM2-4020-000 запросить цену →		1 DOOR SWITCH PCB ASS'Y SW3 J1918
19	FC6-4147-000 запросить цену →		1 GUIDE, SENSOR, TONER FULL
20	FU5-8610-000 запросить цену →		1 LABEL, CAUTION, LASER
21	FC6-4116-000 запросить цену →		1 BUSHING, DOOR HOOK, UPPER
22	WG8-5696-000 запросить цену →		1 PHOTO INTERRUPTER, TLP1243 SR206 J263

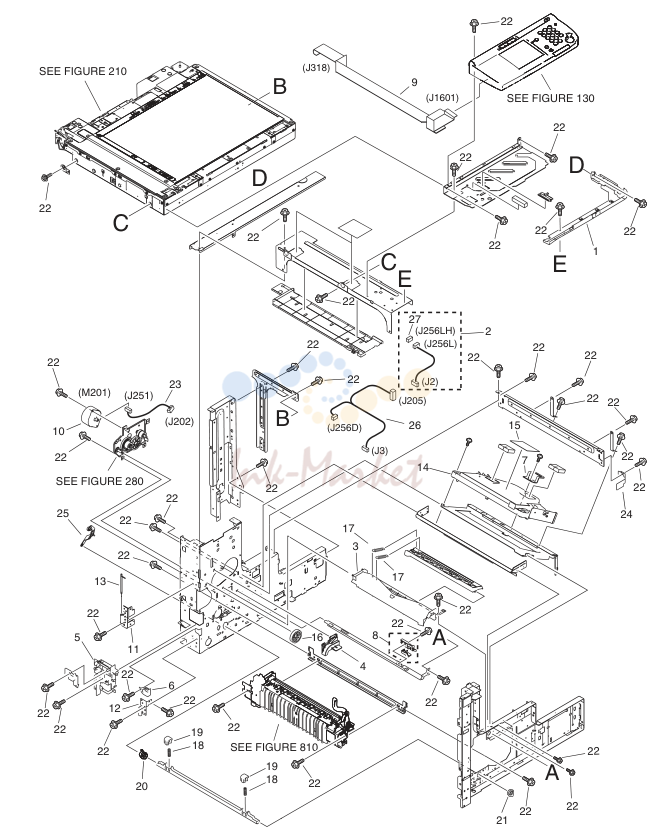

5. NPN RF INTERNAL COMPONENTS

№	Артикул	Альт. артикул	Описание
1	FC6-4235-000 запросить цену →		1 COVER, OPERATOR, LOWER
2	FM2-4401-000 запросить цену →		1 CABLE, BD
3	FC8-0142-000 запросить цену →		1 DUCT, AIR
4	FC8-0214-000 запросить цену →		1 COVER, GEAR
5	FC6-4710-000 запросить цену →		1 BLOCK, POSITIONING, DOOR
6	FC6-4720-000 запросить цену →		1 BLOCK, POSITIONING, DOOR
7	FC6-4734-000 запросить цену →		1 WASHER, SQUARE
8	FM2-3293-000 запросить цену →		1 HOOK, DRUM, ASS'Y
9	FK2-1062-000 запросить цену →		1 CABLE, FLAT, OPERATION
10	FK2-5348-000 запросить цену →		1 MOTOR, STEPPING, DC24V M201
11	FC6-4118-000 запросить цену →		1 PLATE, HINGE, UPPER
12	FL2-3180-000 запросить цену →		1 PLATE, HINGE, LOWER
13	FL2-3181-000 запросить цену →		1 HINGE PIN UNIT
14	FM3-3695-000 запросить цену →		1 LASER SCANNER ASSEMBLY
15	FS7-8335-000 запросить цену →		1 LABEL, LASER WARNING
16	FU7-0935-000 запросить цену →		1 GEAR, 31T
17	FU6-2207-020 запросить цену →		2 SPRING, TORSION
18	FU6-2146-000 запросить цену →		2 SPRING, COMPRESSION
19	FC6-4135-000 запросить цену →		2 CAM, PRESSURE, DEV.
20	FU5-1498-000 запросить цену →		1 BUSHING, DEVELOPING, REAR
21	FU5-1499-000 запросить цену →		1 BUSHING, DEVELOPING, FRONT
22	XA9-1567-000 запросить цену →		AR SCREW, RS, M3X8.5
23	FM3-3006-000 запросить цену →		1 CABLE, FIXING MOTOR
24	FC6-4693-000 запросить цену →		1 SPRING, LEAF
25	FC6-4244-000 запросить цену →		1 ARM, RELEASE, DEVELOPPING
26	FM2-4402-000 запросить цену →		1 CABLE, BD-POLYGON
27	VS1-7177-003 запросить цену →		1 CONNECTOR, SNAP TIGHT, BK

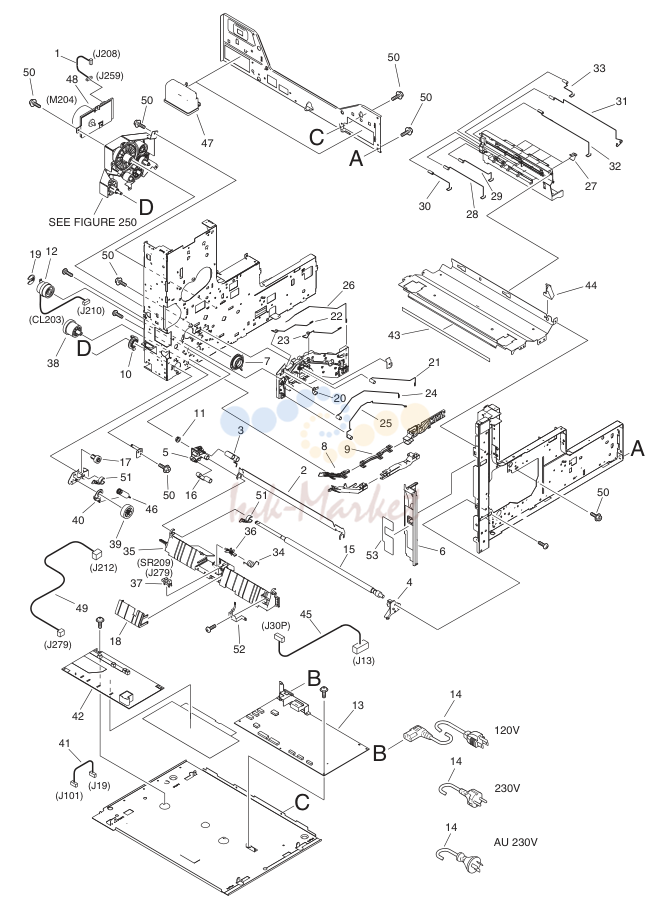

6. NPN RF INTERNAL COMPONENTS

№	Артикул	Альт. артикул	Описание
1	FM3-3008-000 запросить цену →		1 CABLE, MAIN MOTOR
2	FL2-8061-000 запросить цену →		1 GUIDE, TRANSFER, UPPER
3	FC6-4306-000 запросить цену →		1 SPRING
4	FC6-4311-000 запросить цену →		1 BUSHING, TRANSFER, FRONT
5	FC6-4312-000 запросить цену →		1 BUSHING, TRANSFER, REAR
6	FC6-4399-000 запросить цену →		1 COVER, INNER, LEFT-UP
7	FC6-4435-000 запросить цену →		1 BUSHING
8	FC6-4446-000 запросить цену →		1 LID, AC-1
9	FC6-4447-000 запросить цену →		1 LID, AC-2
10	FC6-4495-000 запросить цену →		1 BUSHING
11	FA9-2112-000 запросить цену →		1 BUSHING, PL
12	FK2-5350-000 запросить цену →		1 CLUTCH, REGISTRATION CL203 J210
13	FK2-5355-000 запросить цену →		1 POWER SUPPLY ASS'Y 120V
13	FK2-5356-000 запросить цену →		1 POWER SUPPLY ASS'Y 230V
14	FM2-4785-000 запросить цену →		1 CORD, POWER 120V
14	FM2-4786-000 запросить цену →		1 CORD, POWER 230V
14	FM2-4788-000 запросить цену →		1 CORD, POWER AU 230V
15	FL2-8066-000 запросить цену →		1 ROLLER, REGISTRATION
16	FU6-2176-000 запросить цену →		1 SPRING, EARTH
17	FU6-0806-000 запросить цену →		1 GEAR, 17T
18	FC6-4360-000 запросить цену →		1 GUIDE, PRE-REGIST SENSOR
19	FA3-8727-000 запросить цену →		1 RING, RETAINING
20	FC6-4148-000 запросить цену →		1 TERMINAL, LEAF, FIXING BIAS
21	FU6-2148-000 запросить цену →		1 TERMINAL, CHARGE
22	FU6-2149-000 запросить цену →		1 TERMINAL, DEVELOPING
23	FU6-2150-000 запросить цену →		1 TERMINAL, DETECTION
24	FU6-2151-000 запросить цену →		1 TERMINAL, STATIC ELIMINATOR
25	FU6-2152-000 запросить цену →		1 TERMINAL, TRANSFER
26	FU6-2198-000 запросить цену →		1 TERMINAL, FIXING
27	FC6-4138-000 запросить цену →		5 TERMINAL, LEAF, HVT
28	FU6-2156-000 запросить цену →		1 TERMINAL, CHARGE
29	FU6-2157-000 запросить цену →		1 TERMINAL, DEVELOPING
30	FU6-2158-000 запросить цену →		1 TERMINAL, DETECTION
31	FU6-2159-000 запросить цену →		1 TERMINAL, STATIC ELIMINATOR
32	FU6-2195-000 запросить цену →		1 TERMINAL, TRANSFER
33	FU6-2199-000 запросить цену →		1 TERMINAL, FIXING
34	FC6-4308-000 запросить цену →		1 SPRING, TORSION
35	FC6-4309-000 запросить цену →		1 GUIDE, PRE-REGIST, UPPER
36	FC6-4310-000 запросить цену →		1 FLAG, SENSOR, PRE-REGIST
37	WG8-5696-000 запросить цену →		1 PHOTO INTERRUPTER, TLP1243 SR209 J279
38	FU6-0794-000 запросить цену →		1 GEAR, 29T
39	FU6-0796-000 запросить цену →		1 GEAR, 33T
40	FC6-4191-000 запросить цену →		1 STOPPER, MULTI FEED
41	FM3-3007-000 запросить цену →		1 CABLE, HVT POWER
42	FM3-2987-000 запросить цену →		1 HVT PCB ASSEMBLY
43	FC6-4205-000 запросить цену →		1 SHEET, CLEANING
44	FC6-4245-000 запросить цену →		1 GUIDE, DEVELOPING
45	FM2-4408-000 запросить цену →		1 CABLE, FIXING HEATER
46	FU6-2209-000 запросить цену →		1 SPRING, TENSION
47	FC6-4689-000 запросить цену →		2 HANDLE
48	FK2-5347-000 запросить цену →		1 MOTOR, DC M204
49	FM2-4424-000 запросить цену →		1 CABLE, RESIST SENSOR
50	XA9-1567-000 запросить цену →		AR SCREW, RS, M3X8.5
51	FC8-0336-000 запросить цену →		2 RING, RETAINING
52	FC6-4307-000 запросить цену →		1 PLATE, ROLLER, REGIST
53	FU6-8452-000 запросить цену →		1 LABEL, JAM CLEAR

7. NPN RF MACHINE REAR PLATE

№	Артикул	Альт. артикул	Описание
1	FB6-1722-000 запросить цену →		3 BUSHING, SQUARE
2	FK2-5376-000 запросить цену →		1 CABLE, FLAT, HVT
3	FK2-1059-000 запросить цену →		1 CABLE, FLAT, DC
4	FM2-4410-000 запросить цену →		1 CABLE, FIXING ASSEMBLY
5	FL2-8083-000 запросить цену →		1 COVER, IP
6	VS1-7177-010 запросить цену →		1 CONNECTOR, SNAP TIGHT, BK
7	FC6-4691-000 запросить цену →		1 CAP, GRIP, REAR
8	FM3-3018-000 запросить цену →		1 CABLE, ENVIRONMENT SENSOR
9	FM3-2992-000 запросить цену →		1 DC CONTROLLER PCB ASSEMBLY iR2018i 120V
9	FM3-2993-000 запросить цену →		1 DC CONTROLLER PCB ASSEMBLY iR2018i 230V
9	FM3-2994-000 запросить цену →		1 DC CONTROLLER PCB ASSEMBLY iR2022i 120V
9	FM3-2995-000 запросить цену →		1 DC CONTROLLER PCB ASSEMBLY iR2022i 230V
9	FM3-2996-000 запросить цену →		1 DC CONTROLLER PCB ASSEMBLY iR2025i 120V
9	FM3-2997-000 запросить цену →		1 DC CONTROLLER PCB ASSEMBLY iR2025/iR2025i 230V
9	FM3-2998-000 запросить цену →		1 DC CONTROLLER PCB ASSEMBLY iR2030i 120V
9	FM3-2999-000 запросить цену →		1 DC CONTROLLER PCB ASSEMBLY iR2030/iR2030i 230V
10	FM3-3323-000 запросить цену →		1 LAN PCB ASSEMBLY
11	FM3-3010-000 запросить цену →		1 CABLE, SOFT ID
12	FM2-4414-000 запросить цену →		1 CABLE, LASER
13	FM3-3005-000 запросить цену →		1 CABLE, DC CONTROLLER
14	FM3-3011-000 запросить цену →		1 CABLE, IP-LAN
15	FL2-3229-000 запросить цену →		1 CORE UNIT
16	XA9-1567-000 запросить цену →		AR SCREW, RS, M3X8.5
17	FC7-1749-000 запросить цену →		1 PLATE, LEAF
18	FM2-4416-000 запросить цену →		1 CABLE, LEFT DOOR
19	VS1-7207-006 запросить цену →		1 CONNECTOR, SNAP TIGHT
20	VS1-7207-007 запросить цену →		1 CONNECTOR, SNAP TIGHT
21	FK2-5122-000 запросить цену →		1 MEMORY, USB FLASH, 128M
22	FM3-3325-000 запросить цену →		1 CAPACITOR PCB ASSEMBLY

8. FM3-3620-000 1 CONTROL PANEL ASSEMBLY

№	Артикул	Альт. артикул	Описание
1	FC6-5425-000 запросить цену →		1 KEY TOP, POWER SUPPLY
2	FC6-5426-000 запросить цену →		1 KEY TOP, COUNTER
3	FC6-5427-000 запросить цену →		1 KEY TOP, STOP
4	FC6-5428-000 запросить цену →		1 KEY TOP, NUMBERS
5	FC6-5429-000 запросить цену →		1 KEY TOP, RESET
6	FC6-5430-000 запросить цену →		1 KEY TOP, USER MODE
7	FC6-5431-000 запросить цену →		1 DIAL, CONTRAST
8	FC8-0134-000 запросить цену →		1 SHEET, LCD
9	FC7-1020-000 запросить цену →		1 SHEET, ELECTROSTATIC
10	FH6-0772-000 запросить цену →		1 PANEL, TOUCH
11	FL2-3463-000 запросить цену →		1 LCD CONTROL PANEL UNIT
12	FL2-8054-000 запросить цену →		1 CONTROL PANEL UNIT EXCEPT EUR 230V
12	FL2-8055-000 запросить цену →		1 CONTROL PANEL UNIT EUR 230V
13	FM2-2753-000 запросить цену →		1 C.PANEL INVERTER PCB ASSEMBLY
14	FM2-4013-000 запросить цену →		1 KEY TOP, START
15	FM3-2989-000 запросить цену →		1 SWITCH PCB ASSEMBLY
16	FM3-2990-000 запросить цену →		1 CONTROL PANEL CPU PCB ASSEMBLY
17	FM2-5952-000 запросить цену →		1 CABLE, CPU-INVERTER
18	FM3-3621-000 запросить цену →		1 KEY TOP, SYSTEM EXCEPT EUR 230V
18	FM3-3623-000 запросить цену →		1 KEY TOP, SYSTEM EUR 230V

9. FM3-3668-000 1 LEFT DOOR ASSEMBLY

№	Артикул	Альт. артикул	Описание
1	FU5-8607-000 запросить цену →		1 LABEL, WARNING, ROLLER
2	FC8-0232-000 запросить цену →		1 HOLDER, FAN
3	FC6-4386-000 запросить цену →		1 BUTTON, PUSH
4	FC6-4388-000 запросить цену →		1 STOPPER, DOOR
5	FC6-4413-000 запросить цену →		4 SPACER, FRAME, FEED
6	FC6-4414-000 запросить цену →		1 MOUNT, FRAME, FEED
7	FC6-7103-000 запросить цену →		1 BLOCK, COVER
8	FK2-5368-000 запросить цену →		1 FAN FM1 J265
9	FC6-4209-020 запросить цену →		1 FLAG, SENSOR
10	FC6-4210-000 запросить цену →		1 COVER, ROLLER
11	FC6-4211-000 запросить цену →		1 GUIDE, MULTI FEED
12	FC6-4224-000 запросить цену →		1 SUPPORT, CAM, LIFTING
13	FC8-0168-000 запросить цену →		1 CAM, LIFTING PLATE
14	FC6-4227-020 запросить цену →		1 ARM, MULTI FEED
15	FC6-4232-000 запросить цену →		1 COVER, HARNESS
16	FC8-0167-000 запросить цену →		1 STOPPER, SWING PLATE
17	FC6-4234-000 запросить цену →		1 ARM, PAD, SEPARATION
18	FC6-4238-000 запросить цену →		2 STOPPER, MULTI FEED
19	FC6-4239-000 запросить цену →		1 HOLDER, SENSOR
20	FC6-4377-000 запросить цену →		1 GUIDE, FEED
21	FK2-1070-000 запросить цену →		1 CLUTCH, ELECTROMAGNETIC CL201 J284D
22	FK2-1072-000 запросить цену →		1 SOLENOID SL201 J285
23	FL2-3200-000 запросить цену →		1 LIFTING PLATE ASSEMBLY
24	FC5-0543-000 запросить цену →		1 SHEET, SEPARATION
25	FL2-3201-000 запросить цену →		1 SEPARATION PAD ASS'Y
26	FL2-3202-000 запросить цену →		1 ROLLER, PICK-UP
27	FM2-4421-000 запросить цену →		1 HARNESS, SENSOR, PAPER
28	FU5-1527-000 запросить цену →		1 BUSHING, ROLLER, PICK-UP
29	FU5-1528-000 запросить цену →		1 BUSHING, SHAFT, PICK-UP
30	FU5-1529-000 запросить цену →		1 BUSHING, SHAFT, CAM (F)
31	FU5-1530-000 запросить цену →		1 BUSHING, SHAFT, CAM (R)
32	FC8-0165-000 запросить цену →		1 GEAR, MULTI FEED
33	FU6-0814-000 запросить цену →		1 GEAR, 25T
34	FU6-2180-000 запросить цену →		1 SPRING, COMPRESSION
35	FU6-2181-000 запросить цену →		2 SPRING, COMPRESSION
36	FU6-2182-000 запросить цену →		1 SPRING, TORSION
37	FU7-2222-000 запросить цену →		1 SPRING, TORSION
38	VS1-7177-002 запросить цену →		1 CONNECTOR, SNAP TIGHT, BK
39	VS1-7177-003 запросить цену →		2 CONNECTOR, SNAP TIGHT, BK
40	VS1-7177-004 запросить цену →		1 CONNECTOR, SNAP TIGHT, BK
41	WG8-5696-000 запросить цену →		1 PHOTO INTERRUPTER, TLP1243 SR208 J278
42	XD9-0136-000 запросить цену →		1 RING, E
43	FM2-4417-000 запросить цену →		1 CABLE, LEFT DOOR
44	FU6-2160-000 запросить цену →		1 SPRING, COMPRESSION
45	FU6-2162-000 запросить цену →		2 SPRING, COMPRESSION
46	FM3-3666-000 запросить цену →		1 FILTER UNIT
47	FU6-2178-000 запросить цену →		2 SPRING, COMPRESSION
48	FC8-0320-000 запросить цену →		1 HOLDER, DUPLEX CONNECTOR,UP.
49	FC8-0321-000 запросить цену →		1 HOLDER, DUPLEX CONNECTOR,LO.
50	FC8-0166-000 запросить цену →		1 GEAR, 39T

10. FM3-3640-000 1 TRANSFER MOUNT ASSEMBLY SEE NOTE

№	Артикул	Альт. артикул	Описание
1	FC6-4314-000 запросить цену →		1 BUSHING, TRANSFER, FRONT
2	FC6-4315-000 запросить цену →		1 BUSHING, TRANSFER, LOWER
3	FC6-4317-000 запросить цену →		1 BUSHING, REGIST ROLLER
4	FC6-4324-000 запросить цену →		1 ELIMINATOR, STATIC CHARGE
5	FH5-3543-000 запросить цену →		1 VARISTOR
6	FL2-8063-000 запросить цену →		1 REGIST ROLLER ASSEMBLY
7	FC6-4313-000 запросить цену →		1 ROLLER, TRANSFER
8	FU6-2171-000 запросить цену →		1 SPRING, TRANSFER ROLLER, LEFT
9	FU5-2476-000 запросить цену →		1 SPRING, TRANSFER ROLLER, RIGHT
10	FU6-2173-000 запросить цену →		1 SPRING,COMPRESSION
11	FC6-4316-000 запросить цену →		1 ROLLER
12	FU6-0773-000 запросить цену →		1 GEAR, 30T
13	FU6-2177-020 запросить цену →		1 SPRING, COMPRESSION
14	FC8-0340-000 запросить цену →		1 SHEET,STATIC CHARGE

11. NPN RF READER ASSEMBLY

№	Артикул	Альт. артикул	Описание
1	FU6-2236-000 запросить цену →		2 SPRING, COMPRESSION
2	FC6-4522-000 запросить цену →		1 HOLDER, CORE
3	FU6-2193-000 запросить цену →		1 SPRING, TENSION
4	XF2-4620-340 запросить цену →		1 BELT, TIMING
5	FC6-4582-000 запросить цену →		1 CLAMP,FLEXIBLE
6	FM2-3368-000 запросить цену →		1 CARRIAGE UNIT
7	FK2-1060-000 запросить цену →		1 CABLE, FLAT, READER
8	FK2-1064-000 запросить цену →		1 CABLE, FLAT, READER
9	XF2-4661-440 запросить цену →		1 BELT, TIMING
10	FM2-4418-000 запросить цену →		1 CABLE, READER CONTROLLER
11	FM2-4419-000 запросить цену →		1 CABLE, READER CONTROLLER
12	FC5-0792-000 запросить цену →		1 RETAINER, BELT
13	FC5-1444-000 запросить цену →		1 HOLDER, FFC
14	FC6-4528-000 запросить цену →		1 LID, GRASS RETAINER
15	FC6-4541-000 запросить цену →		1 COVER, LEFT, UPPER
16	FC6-4573-000 запросить цену →		1 PLATE, HINGE, RIGHT
17	FC6-4727-000 запросить цену →		1 HOLDER, SENSOR
18	FK2-1061-000 запросить цену →		1 CABLE, FLAT, READER
19	FC6-4562-000 запросить цену →		1 COVER, HINGE, RIGHT
20	FC6-4558-000 запросить цену →		1 COVER, HINGE, LEFT
21	FL2-3230-000 запросить цену →		1 RETAINER, GLASS (R)
22	XA9-1415-000 запросить цену →		12 SCREW, FLAT HEAD, M4
23	FM2-4422-000 запросить цену →		1 CABLE, READER CONTROLLER
24	FL2-3206-000 запросить цену →		1 GLASS, COPYBOARD
24	FL2-3207-000 запросить цену →		1 GLASS, COPYBOARD
24	FL2-3208-000 запросить цену →		1 GLASS, COPYBOARD iR2030/iR2025i/iR2030i
25	FU5-8592-000 запросить цену →		1 PLATE, WIDTH INDEX A/INCH SIZE
25	FU5-8581-000 запросить цену →		1 PLATE, WIDTH INDEX A SIZE
25	FU5-8590-000 запросить цену →		1 PLATE, WIDTH INDEX A/B/INCH SIZE
26	FH7-7569-000 запросить цену →		3 DOCUMENT SIZE SENSOR UNIT
26	FH7-7569-000 запросить цену →		2 DOCUMENT SIZE SENSOR UNIT iR2025i/iR2030i
26	FH7-7569-000 запросить цену →		4 DOCUMENT SIZE SENSOR UNIT iR2025i/iR2030i EUR
27	FU5-8595-000 запросить цену →		1 PLATE, LENGTH INDEX A/INCH SIZE
27	FU5-8596-000 запросить цену →		1 PLATE, LENGTH INDEX A SIZE
27	FU5-8594-000 запросить цену →		1 PLATE, LENGTH INDEX A/B/INCH SIZE
28	FK2-1066-020 запросить цену →		1 MOTOR, STEPPING M401 J458
29	FU6-2190-000 запросить цену →		1 SPRING, TENSION
30	FC6-4506-000 запросить цену →		1 FLANGE
31	FC6-4514-000 запросить цену →		4 FLANGE
32	FU5-3339-000 запросить цену →		3 PULLEY
33	FU5-3340-000 запросить цену →		1 PULLEY
34	FM2-4427-000 запросить цену →		1 CABLE, DOCUMENT SIZE SENSOR
34	FM2-4535-000 запросить цену →		1 CABLE, DOCUMENT SIZE SENSOR iR2025i/iR2030i EUR
35	XD9-0136-000 запросить цену →		4 RING, E
37	FC6-4511-000 запросить цену →		2 SLIDER
38	FL2-3286-000 запросить цену →		1 CONTACT IMAGE SENSOR
39	FC6-4559-000 запросить цену →		1 HOLDER, SENSOR
40	FC6-4561-000 запросить цену →		1 LEVER, SENSOR
41	FM2-4400-000 запросить цену →		1 CABLE, SENSOR
42	FU6-2191-000 запросить цену →		1 SPRING, SENSOR
43	WG8-5696-000 запросить цену →		3 PHOTO INTERRUPTER, TLP1243
44	FM2-4412-000 запросить цену →		1 CABLE, HP SENSOR
45	FM2-4423-020 запросить цену →		1 CABLE, READER MOTOR
46	XA9-1567-000 запросить цену →		38 SCREW, RS, M3X8.5
47	FM2-4536-000 запросить цену →		1 CABLE, DOCUMENT SIZE SENSOR
47	FM2-4537-000 запросить цену →		1 CABLE, DOCUMENT SIZE SENSOR iR2025i/iR2030i EUR
47	FM2-4428-000 запросить цену →		1 CABLE, DOCUMENT SIZE SENSOR
48	FB6-1336-000 запросить цену →		2 GUIDE, CIS
49	FB6-1337-000 запросить цену →		2 COLLAR
50	FC5-1427-000 запросить цену →		2 COVER, EDGE iR2022i/iR2025i/iR2030i
51	FC6-4525-000 запросить цену →		1 RETAINER, GLASS iR2022i/iR2025i/iR2030i
52	FL2-3188-000 запросить цену →		1 GLASS, READER iR2022i/iR2025i/iR2030i
53	FL2-3231-000 запросить цену →		1 RETAINER, GLASS, LEFT iR2022i/iR2025i/iR2030i
54	FL2-3233-000 запросить цену →		1 GUIDE, PAPER iR2022i/iR2025i/iR2030i
55	FC5-1452-000 запросить цену →		1 CROSSMEMBER, GLASS iR2022i/iR2025i/iR2030i
56	FC6-4560-000 запросить цену →		1 PLATE, HINGE, LEFT

12. FM3-3662-000 1 MAIN DRIVE ASSEMBLY

№	Артикул	Альт. артикул	Описание
1	FC6-4436-000 запросить цену →		1 BUSHING
2	FC6-4437-000 запросить цену →		1 PLATE, EARTH
3	FC6-4497-000 запросить цену →		1 STOPPER, GEAR
4	FU6-0788-000 запросить цену →		1 GEAR, 161T
5	FU6-0766-000 запросить цену →		1 GEAR, 13T
6	FU6-0767-000 запросить цену →		1 GEAR, 9T
7	FU6-0790-000 запросить цену →		1 GEAR, 25T/91T
8	FU6-0791-000 запросить цену →		1 GEAR, 53T
9	FU6-0792-000 запросить цену →		1 GEAR, 37T/28T
10	FU6-0793-000 запросить цену →		1 GEAR, 25T
11	FU6-0795-000 запросить цену →		1 GEAR, 55T
12	FU6-2184-000 запросить цену →		1 SPRING, EARTH
13	RB2-1850-000 запросить цену →		1 PIN

13. FM3-3661-000 1 FIXING DRIVE ASSEMBLY

№	Артикул	Альт. артикул	Описание
1	FU7-0933-000 запросить цену →		1 GEAR, 82T/17T
2	FU7-0934-000 запросить цену →		1 GEAR, 20T/17T
3	FU7-0936-000 запросить цену →		1 GEAR, 35T

14. NPN RF CASSETTE

№	Артикул	Альт. артикул	Описание
1	FB4-5814-000 запросить цену →		1 PLATE, SIZE, REAR
2	FB6-1640-000 запросить цену →		1 LEVER, PAPER SIZE
3	FB6-1644-000 запросить цену →		1 LOCK, PAPER LIFTING PLATE
4	FB6-2000-000 запросить цену →		2 SPRING, COMPRESSION
5	FC6-4337-000 запросить цену →		1 COVER, CASSETTE
6	FC6-4361-000 запросить цену →		1 PLATE, SIZE INDICATOR
7	FB6-1650-000 запросить цену →		2 SHEET, SEPARATION
8	FM2-3325-000 запросить цену →		1 PAPER SIDE GUIDE (F) UNIT
9	FB4-5809-020 запросить цену →		1 LEVER, LOCK
10	FB4-5813-020 запросить цену →		1 PLATE, HOLD-DOWN TAB
11	FB4-5810-000 запросить цену →		1 PLATE, PAPER CONTACT
12	FB6-1646-000 запросить цену →		1 SPRING, LEAF
13	FB6-1649-000 запросить цену →		1 SPRING, LEAF
14	FU5-8588-000 запросить цену →		1 LABEL, SIDE LOCK
15	FU6-8450-000 запросить цену →		1 SHEET, PAPER SIZE SETTING
16	FU6-8451-000 запросить цену →		1 SHEET, PAPER SUPPLY
17	FM2-3326-000 запросить цену →		1 PAPER SIDE GUIDE (R) UNIT
18	FB4-5808-020 запросить цену →		1 PLATE, HOLD-DOWN TAB
19	FB4-5824-000 запросить цену →		1 LABEL, LIMIT
20	FS6-2917-000 запросить цену →		1 SPRING, TENSION
21	FS7-0207-000 запросить цену →		1 GEAR, 20T
22	FU5-8601-000 запросить цену →		1 SHEET, WARNING iR2018/iR2018i
22	FU5-8601-000 запросить цену →		2 SHEET, WARNING EXCEPT iR2018/iR2018i
23	FU5-8600-000 запросить цену →		1 LABEL, PAPER SIZE

15. NPN RF CASSETTE FEEDER ASSEMBLY

№	Артикул	Альт. артикул	Описание
1	FB4-5532-000 запросить цену →		1 DAMPER
2	FB6-1608-000 запросить цену →		1 HOLDER, DAMPER
3	FC6-4357-000 запросить цену →		1 BLOCK, POSITION
4	FM2-3319-000 запросить цену →		1 SIZE DETECTION ASS'Y
5	FB6-1910-000 запросить цену →		1 MOUNT, SIZE SENSOR
6	WC2-5332-000 запросить цену →		1 SWITCH, PAPER SIZE SW4,J262
7	FM3-3004-000 запросить цену →		1 CABLE, CASSETTE
8	FU5-8585-000 запросить цену →		1 LABEL, JAM CLEARING
9	FC6-4297-000 запросить цену →		4 BUSHING, ROLLER, VERTICAL
10	FC6-4298-000 запросить цену →		1 COVER, CASSETTE, LEFT
11	FC6-4300-000 запросить цену →		2 ROLLER, VERTICAL PASS
12	FU6-2170-000 запросить цену →		4 SPRING, COMPRESSION
13	FU5-8586-000 запросить цену →		1 LABEL, COVER
14	XH9-0135-000 запросить цену →		2 FOOT, RUBBER
15	FM3-3643-000 запросить цену →		1 PLATE, EARTH EXCEPT iR2018/iR2018i
16	WP2-5254-000 запросить цену →		1 SENSOR, HUMIDITY

16. FM3-3684-000 1 PAPER PICK-UP ASSEMBLY

Каталог очень большой — показана первая часть. Полная версия доступна в интерактивном каталоге.

№	Артикул	Альт. артикул	Описание
1	FB6-1550-000 запросить цену →		1 SPRING, TENSION
2	FB6-1626-000 запросить цену →		1 LEVER, COUPLING
4	FB6-1660-000 запросить цену →		1 CAM
5	FB6-1909-000 запросить цену →		1 BUSHING
6	FC8-0256-000 запросить цену →		1 GUIDE, TURN
7	FC8-0164-000 запросить цену →		1 ROLLER, VERTICAL PASS
8	FC6-4291-000 запросить цену →		1 BUSHING, CLUTCH
9
