Canon imageFORMULA iPF720/710/700 — каталог запчастей со схемами

Содержание

1. Contents
2. NPN RF PRINTER & ACCESSORIES
3. NPN RF COVERS (1)
4. NPN RF COVERS (2)
5. NPN RF ELECTRICAL PART
6. NPN RF INK TANK & PURGE UNIT
7. NPN RF CARRIAGE UNIT
8. NPN RF FEED MOTOR ASS'Y

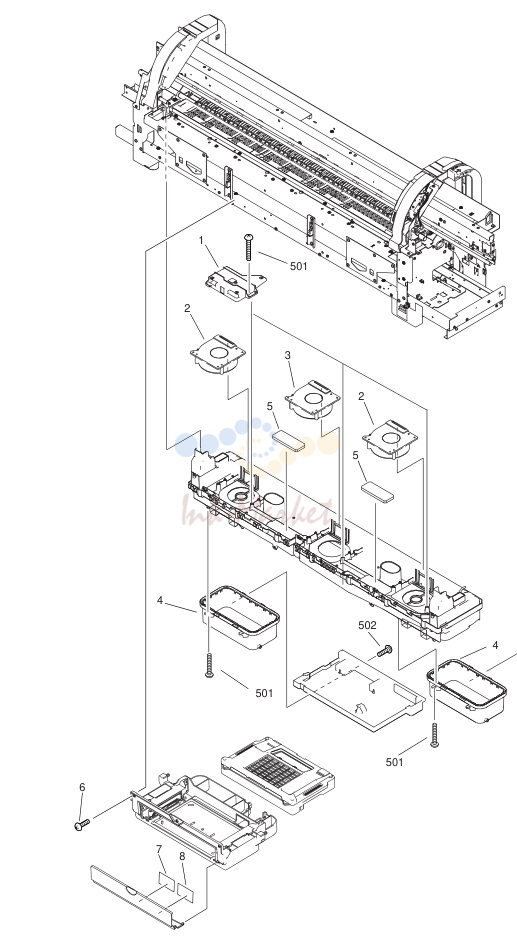

9. NPN RF AIR FLOW FAN UNIT

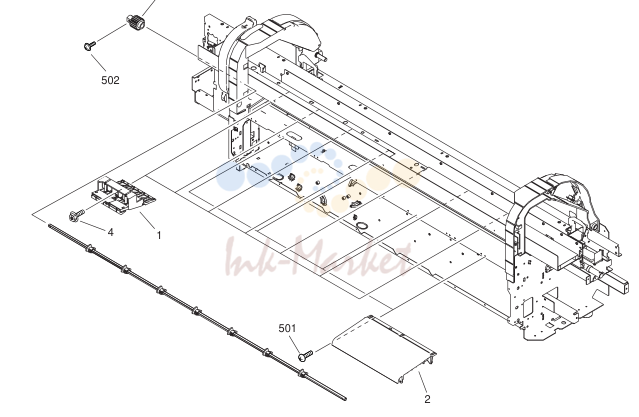

10. NPN RF PINCH ROLLER UNIT

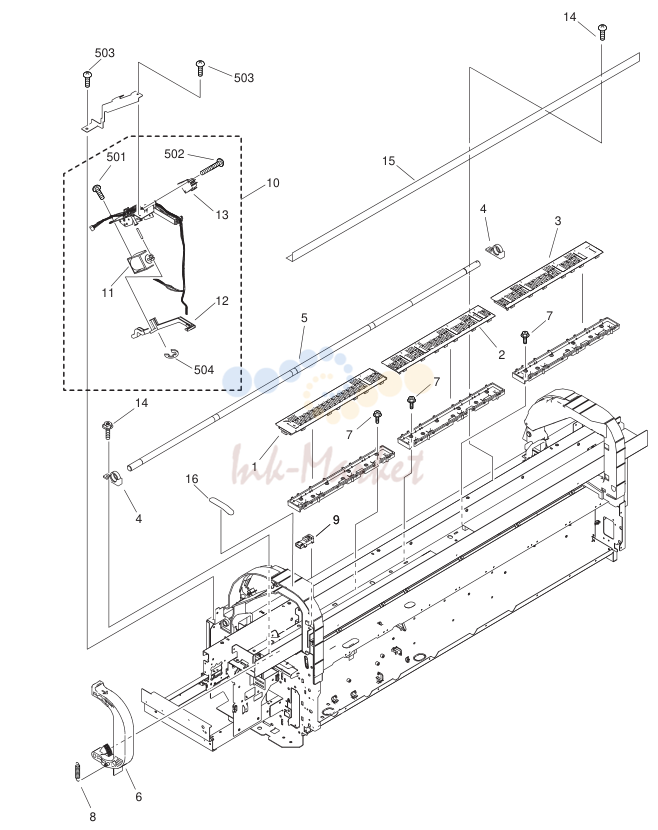

11. NPN RF PLATEN & FEED ROLLER

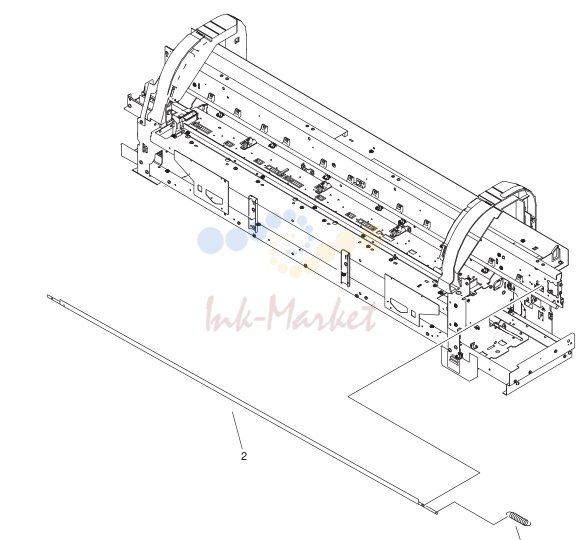

12. NPN RF LINEAR SCALE

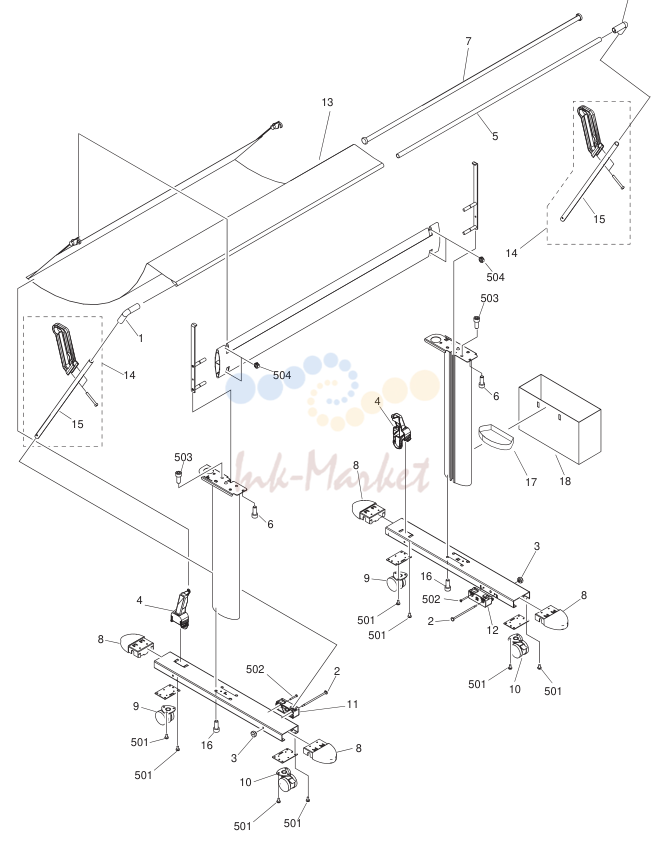

13. FIGURE R1

1. Contents

№	Артикул	Альт. артикул	Описание
01			PRINTER & ACCESSORIES .................................................2-1
02			COVERS (1) ..........................................................................2-3
03			COVERS (2) ..........................................................................2-5
04			ELECTRICAL PART ..............................................................2-7
05			INK TANK & PURGE UNIT ....................................................2-9
06			CARRIAGE UNIT .................................................................2-11
07			FEED MOTOR ASS'Y ..........................................................2-14
08			AIR FLOW FAN UNIT ..........................................................2-16
09			PINCH ROLLER UNIT .........................................................2-18
10			PLATEN & FEED ROLLER ..................................................2-20
11			LINEAR SCALE ...................................................................2-22
12			TOOL ...................................................................................2-24
01			PRINTER & ACCESSORIES..............................................................................2-1
02			COVERS (1).......................................................................................................2-3
03			COVERS (2).......................................................................................................2-5
04			ELECTRICAL PART...........................................................................................2-7
05			INK TANK & PURGE UNIT.................................................................................2-9
06			CARRIAGE UNIT..............................................................................................2-11
07			FEED MOTOR ASS'Y.......................................................................................2-14
08			AIR FLOW FAN UNIT.......................................................................................2-16
09			PINCH ROLLER UNIT......................................................................................2-18
10			PLATEN & FEED ROLLER...............................................................................2-20
11			LINEAR SCALE................................................................................................2-22

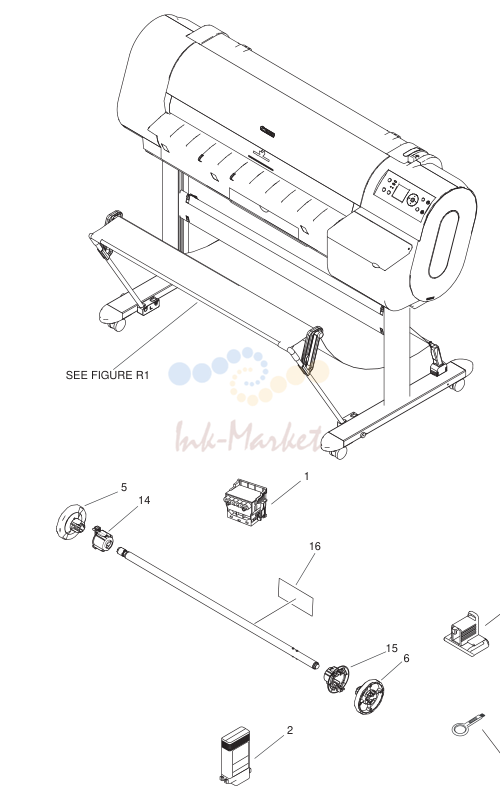

2. NPN RF PRINTER & ACCESSORIES

№	Артикул	Описание
1		NPN RF PRINTHEAD
2		NPN RF INK TANK(MBK)
2		NPN RF INK TANK(PBK)
2		NPN RF INK TANK(C)
2		NPN RF INK TANK(M)
2		NPN RF INK TANK(Y)
3	FB1-0733-000 запросить цену →	1 BRUSH, CLEANER
4	QC2-2750-000 запросить цену →	1 STOPPER, BELT
5	QM2-2476-090 запросить цену →	1 FLANGE, SPOOL iPF700(2 INCH)
5	QM2-2723-000 запросить цену →	1 FLANGE, SPOOL iPF700(3 INCH)
5	QM3-3267-000 запросить цену →	1 FLANGE, SPOOL iPF720/710
6	QM2-2470-040 запросить цену →	1 DRIVE SPOOL UNIT, RIGHT iPF700(2 INCH)
6	QM2-2475-000 запросить цену →	1 DRIVE SPOOL UNIT, RIGHT iPF700(3 INCH)
6	QM3-3266-000 запросить цену →	1 DRIVE SPOOL UNIT, RIGHT iPF720/710
7	FH2-7092-020 запросить цену →	1 WIRE, GROUND 100V
8	QK1-1394-000 запросить цену →	1 CORD, POWER 100V
9	QK1-1393-000 запросить цену →	1 CORD, POWER 120V (UL)
10	QK1-1392-000 запросить цену →	1 CORD, POWER 220-240V
10	QH2-2732-000 запросить цену →	1 CORD, POWER 240V(KOR)
11	QK1-1441-000 запросить цену →	1 CORD, POWER 240V (UK)
12	QK1-1395-000 запросить цену →	1 CORD, POWER 240V (AUS)
13	QK1-1396-000 запросить цену →	1 CORD, POWER 240V (CHN)
14	QM3-3268-000 запросить цену →	1 HOLDER, ROLL iPF720/710
15	QM3-3269-000 запросить цену →	1 HOLDER, ROLL iPF720/710
16	QU1-8198-000 запросить цену →	1 LABEL, ROLL HOLDER

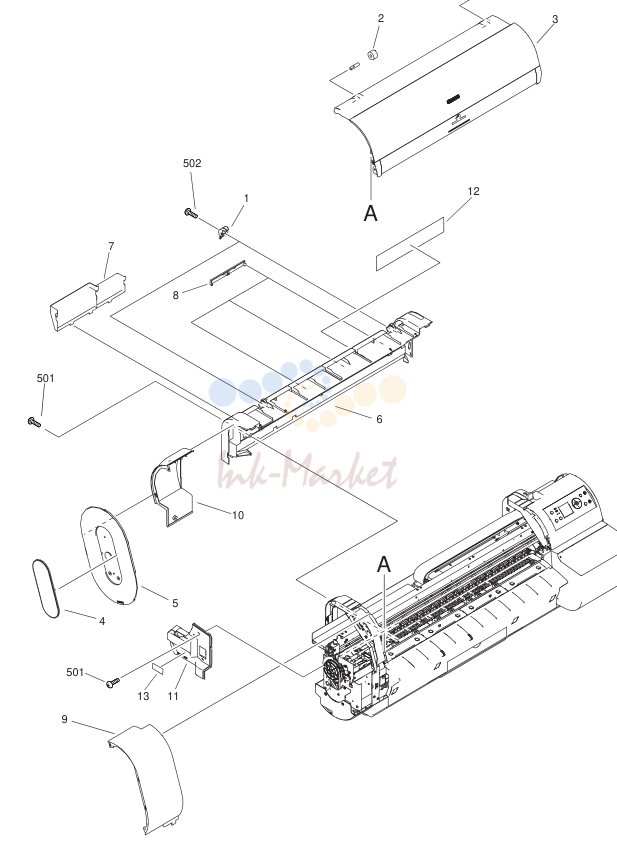

3. NPN RF COVERS (1)

№	Артикул	Описание
1	QC2-2663-000 запросить цену →	2 COVER, DAMPER
2	QC2-2667-000 запросить цену →	2 DAMPER
3	QM3-1384-000 запросить цену →	1 UPPER COVER UNIT
4	QC2-2713-000 запросить цену →	1 COVER, SIDE, S
5	QC2-2717-000 запросить цену →	1 COVER, SIDE, LEFT
6	QM3-1428-000 запросить цену →	1 COVER, REAR, UPPER
7	QL2-1729-000 запросить цену →	1 BOX, ACCESSORY
8	QC2-2665-000 запросить цену →	3 COVER, LOUVER
9	QC2-2706-000 запросить цену →	1 COVER, FRONT, LEFT
10	QC2-2716-000 запросить цену →	1 COVER, REAR, LEFT iPF700
10	QC2-6808-000 запросить цену →	1 COVER, REAR, LEFT iPF720/710
11	QM3-1387-000 запросить цену →	1 SPOOL HOLDER UNIT L iPF700
11	QC2-6809-000 запросить цену →	1 COVER, REWIND DRIVE iPF720/710
12	QU1-8138-000 запросить цену →	1 LABEL, ROLL MEDIA SET
13	QU1-8136-000 запросить цену →	1 LABEL, HANDLE, L
501	XB1-2400-607 запросить цену →	7 SCREW, MACH, TRUSS HEAD, M4X6
502	XB4-5300-807 запросить цену →	2 SCREW, P, M3X8

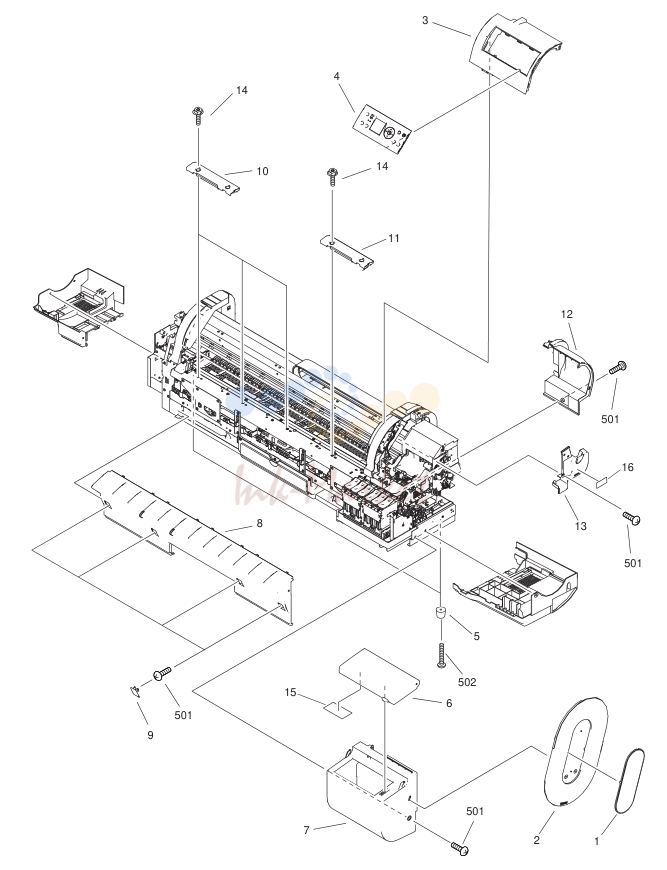

4. NPN RF COVERS (2)

№	Артикул	Описание
1	QC2-2713-000 запросить цену →	1 COVER, SIDE, S
2	QC2-2720-000 запросить цену →	1 COVER, SIDE, RIGHT
3	QM3-1386-000 запросить цену →	1 COVER, FRONT, RIGHT iPF700
3	QM3-1436-000 запросить цену →	1 COVER, FRONT, RIGHT iPF710
3	QM3-1437-000 запросить цену →	1 COVER, FRONT, RIGHT iPF720
4	QM3-1145-000 запросить цену →	1 OPERATION PANEL UNIT iPF700(ENGLISH)
4	QM3-1328-000 запросить цену →	1 OPERATION PANEL UNIT iPF700(JAPANESE)
4	QM3-3241-000 запросить цену →	1 OPERATION PANEL UNIT iPF720/710(JAPANESE)
4	QM3-3240-000 запросить цену →	1 OPERATION PANEL UNIT iPF720/710(ENGLISH)
5	QE1-2728-000 запросить цену →	4 FOOT, RUBER
6	QC2-2669-000 запросить цену →	1 COVER, TANK
7	QC2-2668-000 запросить цену →	1 COVER, TANK BASE
8	QC2-2660-000 запросить цену →	1 COVER, FRONT
9	QC1-7567-000 запросить цену →	4 CAP, SCREW
10	QL2-1736-000 запросить цену →	3 GUIDE, DELIVERY
11	QL2-1737-000 запросить цену →	1 GUIDE, DELIVERY
12	QL2-1726-000 запросить цену →	1 COVER, REAR, RIGHT
13	QC2-2710-000 запросить цену →	1 HOLDER, SPOOL, RIGHT
14	XA9-0732-000 запросить цену →	8 SCREW, RS, M4X8
15	QU1-8133-000 запросить цену →	1 LABEL, INK SET
16	QU1-8137-000 запросить цену →	1 LABEL, HANDLE, R
501	XB1-2400-607 запросить цену →	16 SCREW, MACH, TRUSS HEAD, M4X6
502	XB1-2401-609 запросить цену →	2 SCREW, MACHINE, M4X16

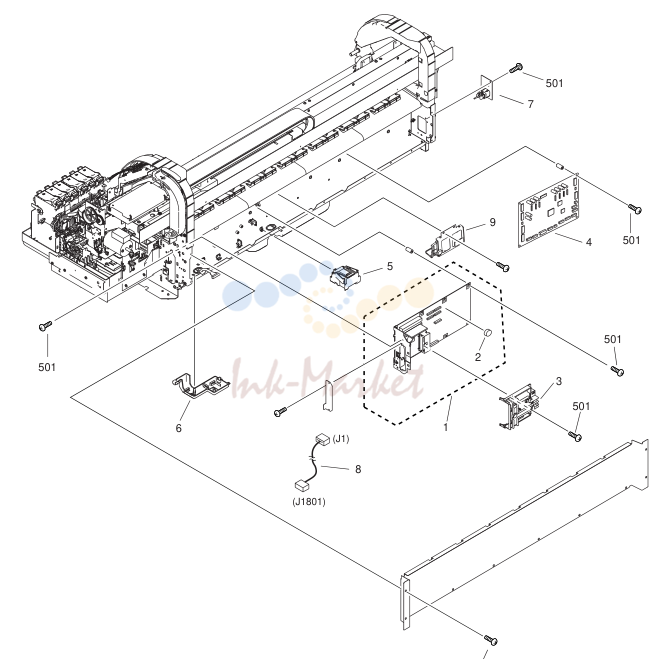

5. NPN RF ELECTRICAL PART

№	Артикул	Описание
1	QM3-1301-000 запросить цену →	1 MAIN BOARD DIMM ASS'Y iPF700
1	QM3-3215-000 запросить цену →	1 MAIN BOARD DIMM ASS'Y iPF710
1	QM3-3224-000 запросить цену →	1 MAIN BOARD DIMM ASS'Y iPF720
2	WK1-5024-000 запросить цену →	1 LITHIUM BATTERY
3	QC1-6868-000 запросить цену →	1 GUIDE, RAIL
4	QK1-2912-000 запросить цену →	1 POWER SUPPLY UNIT
5	QM3-1419-000 запросить цену →	1 M/C RELAY PCB ASS'Y
6	QC1-6838-000 запросить цену →	1 GUIDE, CABLE
7	QM3-1398-000 запросить цену →	1 CABLE, INLET iPF700
7	QM3-3242-000 запросить цену →	1 CABLE, INLET iPF710
7	QM3-3227-000 запросить цену →	1 CABLE, INLET iPF720
8	QM3-1336-000 запросить цену →	1 CABLE, DC POWER iPF700
8	QM3-3243-000 запросить цену →	1 CABLE, DC POWER iPF710
8	QM3-3228-000 запросить цену →	1 CABLE, DC POWER iPF720
9	QM3-3335-000 запросить цену →	1 HDD UNIT, MHW2080BH iPF720
501	XB1-2400-607 запросить цену →	33 SCREW, MACH, TRUSS HEAD, M4X6

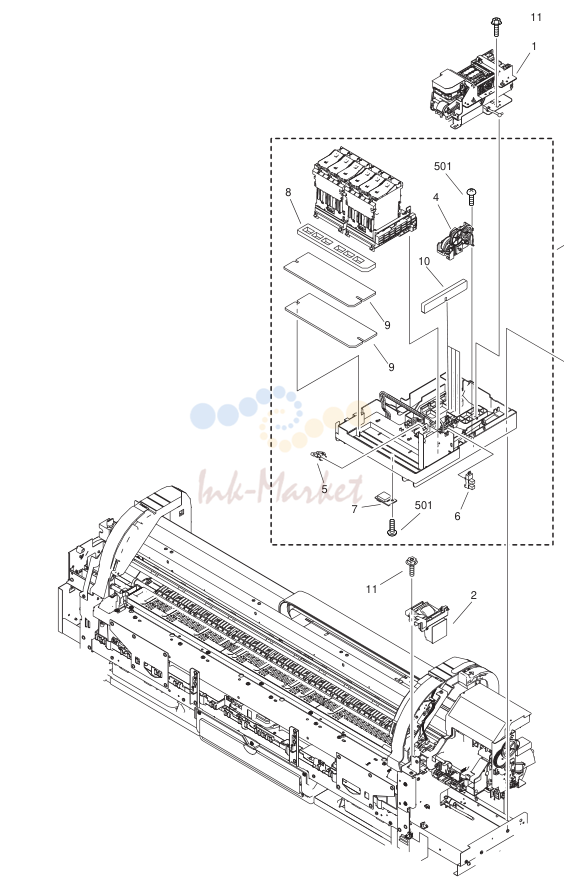

6. NPN RF INK TANK & PURGE UNIT

№	Артикул	Описание
1	QM3-1413-000 запросить цену →	1 PURGE UNIT
2	QM3-1395-000 запросить цену →	1 HEAD MANAGEMENT SENSOR UNIT
3	QM3-1408-000 запросить цену →	1 INK TANK UNIT
4	QM3-0162-000 ✓ в наличии	1 INK SUPPLY DRIVE UNIT
5	WC4-5052-000 ✓ в наличии	1 MICRO SWITCH
6	WG8-5624-000 запросить цену →	1 IC, PHOTO INTERRUPTER
7	WP2-5187-000 ✓ в наличии	1 SENSOR, HUMIDITY
8	QC2-2682-000 запросить цену →	1 ABSORBER, INK, A
9	QC2-2683-000 запросить цену →	2 ABSORBER, INK, B
10	QC2-2684-000 запросить цену →	4 ABSORBER, INK
11	XA9-0732-000 запросить цену →	9 SCREW, RS, M4X8
501	XB4-5300-807 запросить цену →	5 SCREW, P, M3X8

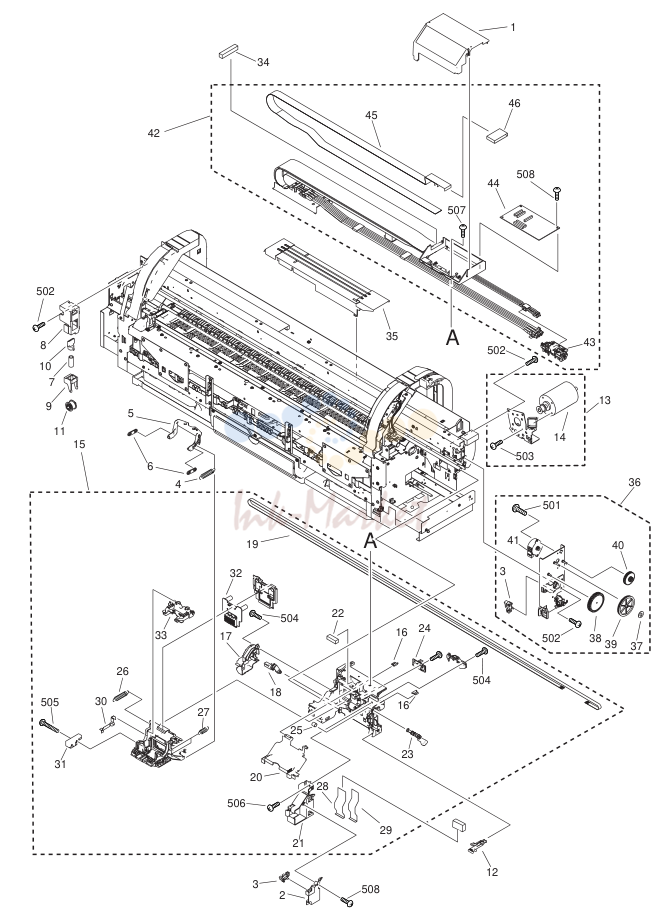

7. NPN RF CARRIAGE UNIT

№	Артикул	Описание
1	QL2-0231-000 запросить цену →	1 TUBE BASE COVER ASS'Y
2	QE1-3058-000 запросить цену →	1 COVER, TUBE HOLDER
3	WG8-5624-000 запросить цену →	2 IC, PHOTO INTERRUPTER
4	QE1-1282-000 запросить цену →	1 SPRING, HOOK END COIL
5	QE1-2819-000 запросить цену →	1 JOINT LEVER A
6	QC1-0008-000 запросить цену →	2 JOINT LEVER B
7	QE1-1270-000 запросить цену →	1 SPRING, COIL
8	QE1-2689-000 запросить цену →	1 MOUNT, IDLER ROLLER
9	QE1-2690-000 запросить цену →	1 GUIDE, IDLER ROLLER
10	QE1-2691-000 запросить цену →	1 LEVER, IDLER ROLLER
11	QM1-0662-000 запросить цену →	1 IDLER ROLLER ASS'Y
12	QM3-0825-000 запросить цену →	1 CLEANER
13	QM3-1401-000 запросить цену →	1 MOTOR, CARRIAGE
14	QK1-3059-000 запросить цену →	1 MOTOR
15	QM3-1402-000 запросить цену →	1 CARRIAGE UNIT iPF700
15	QM3-3330-000 запросить цену →	1 CARRIAGE UNIT iPF720/710
16	QC1-3928-000 запросить цену →	2 BELT, STOPPER
17	QC2-2635-000 запросить цену →	1 COVER, SLANT LEVER
18	QC2-2634-000 запросить цену →	1 LEVER, SLANT
19	QC2-2646-000 запросить цену →	1 BELT, CARRIAGE
20	QE1-2814-000 запросить цену →	1 COVER, CARRIAGE
21	QE1-2826-000 запросить цену →	1 HOLDER, TUBE
22	QE1-3184-000 запросить цену →	1 PAD
23	QC2-2653-000 запросить цену →	1 LEVER, LIFT
24	QM3-1334-000 запросить цену →	1 ENCODER SENSOR
25	QU1-2238-000 запросить цену →	1 SPRING, COMPRESSION
26	QE1-1281-000 запросить цену →	1 SPRING, HOOK END COIL
27	QC2-6826-000 запросить цену →	2 SPRING, HEAD HOLDER
28	QH2-2554-000 запросить цену →	1 FLEXIBLE CABLE
29	QK1-3062-000 запросить цену →	1 CABLE, FLEXIBLE
30	QK1-3064-000 запросить цену →	1 CABLE, FLEXIBLE
31	QM2-3426-000 запросить цену →	1 MULTI SENSOR UNIT
32	QM3-1333-000 запросить цену →	1 HEAD RELAY PCB ASS'Y iPF700
32	QM3-3222-000 запросить цену →	1 HEAD RELAY PCB ASS'Y iPF720/710
33	QM3-1422-000 запросить цену →	1 HEAD LEVER UNIT
34	QE1-2682-000 запросить цену →	1 PAD
35	QL2-1745-000 запросить цену →	1 RETAINER, SHEET
36	QM3-1406-000 запросить цену →	1 LIFT DRIVE UNIT
37	QC2-0682-000 запросить цену →	1 RING
38	QC2-0687-000 запросить цену →	1 GEAR, LIFT IDLER B
39	QC2-0689-000 запросить цену →	1 GEAR, LIFT DOUBLE B
40	QC2-0690-000 запросить цену →	1 GEAR, LIFT DOUBLE C
41	QK1-0440-000 ✓ в наличии	1 MOTOR, STEPPING DC 24V
42	QM3-1415-000 запросить цену →	1 TUBE UNIT iPF700
42	QM3-3329-000 запросить цену →	1 TUBE UNIT iPF720/710
43	QM2-2533-000 запросить цену →	1 JOINT BASE UNIT
44	QM3-1332-000 запросить цену →	1 CARRIAGE RELAY PCB ASS'Y iPF700
44	QM3-3221-000 запросить цену →	1 CARRIAGE RELAY PCB ASS'Y iPF720/710
45	QM3-1354-000 запросить цену →	1 FLEXIBLE CABLE ASS'Y
46	WE8-5471-000 запросить цену →	1 FERRITE CORE
501	XB1-2300-606 запросить цену →	2 SCREW, MACHINE M3X6
502	XB1-2400-609 запросить цену →	9 SCREW, MACH., TRUSS HEAD, M4X6
503	XB1-2400-809 запросить цену →	4 SCREW, MACHINE M4X8
504	XB4-7300-809 запросить цену →	5 SCREW, TAP, BINDING HEAD, M3X8
505	XB4-7301-609 запросить цену →	1 SCREW, TAPPING M3X16
506	XB4-7401-009 запросить цену →	1 SCREW, TAP., PAN HEAD, M4X10
507	XB4-7401-209 запросить цену →	2 SCREW, BINDING HEAD, SELF-TPG
508	XB4-7400-809 запросить цену →	4 SCREW, TAP., TRUSS HEAD, M4X8

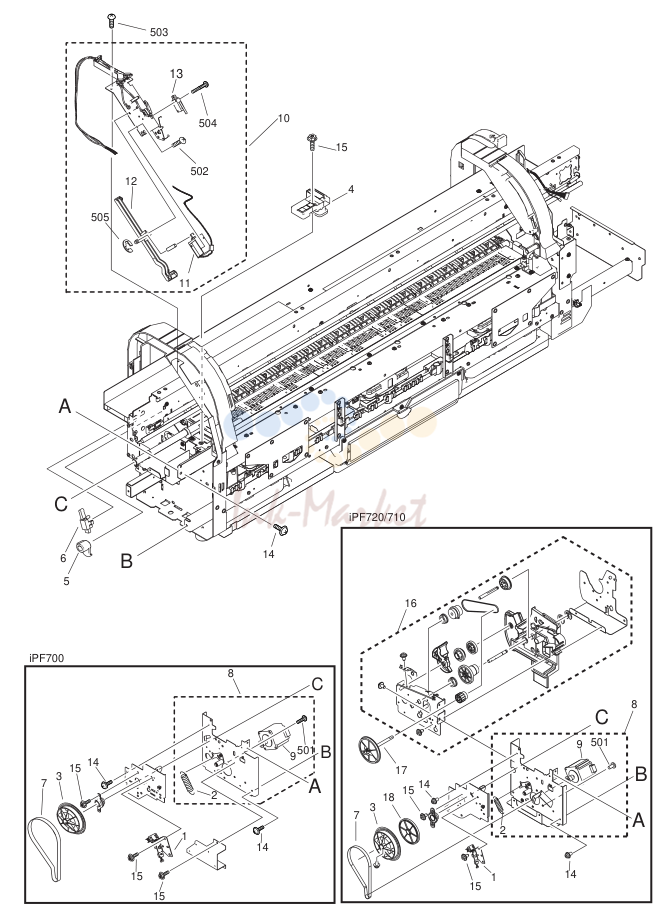

8. NPN RF FEED MOTOR ASS'Y

№	Артикул	Описание
1	QM3-1106-000 запросить цену →	1 SENSOR UNIT
2	QU1-2068-000 запросить цену →	1 SPRING, HOOK END COIL
3	QL2-2095-000 запросить цену →	1 CODE WHEEL ASS'Y
4	QL2-1738-000 запросить цену →	1 BASE, MULTI SENSOR REFERENCE
5	QC2-2592-000 запросить цену →	1 FLAG, SWITCH
6	WC4-5052-000 ✓ в наличии	1 MICRO SWITCH
7	XF2-4120-090 запросить цену →	1 BELT, FEED
8	QM2-2450-000 запросить цену →	1 FEED MOTOR BASE UNIT iPF700
8	QM3-3274-000 запросить цену →	1 FEED MOTOR BASE UNIT iPF720/710
9	QK1-1384-000 запросить цену →	1 FEED MOTOR ASS'Y
10	QM3-1391-000 запросить цену →	1 UPPER COVER LOCK UNIT L iPF700
10	QM3-3326-000 запросить цену →	1 UPPER COVER LOCK UNIT L iPF720/710
11	FH7-5489-050 запросить цену →	1 SOLENOID, DC 24V
12	QL2-0562-000 запросить цену →	1 LEVER, LOCK, LEFT
13	WC4-5180-000 запросить цену →	1 MICRO SWITCH
14	XA9-0249-000 запросить цену →	9 SCREW, M4X8
15	XA9-0732-000 запросить цену →	8 SCREW, RS, M4
16	QM3-3272-000 запросить цену →	1 REWIND DRIVE UNIT iPF720/710
17	QM3-3277-000 запросить цену →	1 REWIND DRIVE GEAR UNIT iPF720/710
18	QU1-0082-000 запросить цену →	1 GEAR 76T iPF720/710
501	XB1-2400-809 запросить цену →	4 SCREW, BINDING HEAD M4X8
502	XB1-2300-409 запросить цену →	2 SCREW, MACHINE, M3X4
503	XB1-2400-609 запросить цену →	2 SCREW,MACH.,TRUSS HEAD,M4X6
504	XB1-2301-409 запросить цену →	2 SCREW,MACH.,TRUSS HEAD,M3X14
505	XD2-1100-502 запросить цену →	1 RING, E

9. NPN RF AIR FLOW FAN UNIT

№	Артикул	Описание
1	QL2-1052-000 запросить цену →	3 COVER, FAN
2	QL2-1053-000 запросить цену →	2 MIST FAN
3	QL2-1054-030 запросить цену →	1 SUCTION FAN iPF700
3	QL2-2464-000 запросить цену →	1 SUCTION FAN iPF720/710
4	QM3-1369-030 запросить цену →	2 WASTE INK TANK UNIT
5	QC2-2999-000 запросить цену →	2 ABSORBER, DUCT
6	XA9-0732-000 запросить цену →	3 SCREW, RS, M4X8
7	QU1-8149-000 запросить цену →	1 LABEL, M/C CAUTION, L
8	QU1-8150-000 запросить цену →	1 LABEL, M/C CAUTION, R
501	XB4-5301-007 запросить цену →	14 SCREW, P, M3X10
502	XB4-7400-609 запросить цену →	4 SCREW, TAP., TRUSS HEAD, M4X6

10. NPN RF PINCH ROLLER UNIT

№	Артикул	Описание
1	QM3-0829-000 запросить цену →	7 PINCH ROLLER UNIT
2	QC2-2584-000 запросить цену →	4 GUIDE, PAPER FEED
3	QU1-0036-000 запросить цену →	1 GEAR, RELEASE
4	XA9-0732-000 запросить цену →	7 SCREW, RS, M4X8
501	XB1-2400-609 запросить цену →	12 SCREW, MACH., TRUSS HEAD, M4X6
502	XB6-7400-809 запросить цену →	1 SCREW, M4X8

11. NPN RF PLATEN & FEED ROLLER

№	Артикул	Описание
1	QL2-1733-000 запросить цену →	1 PLATEN L
2	QL2-1735-000 запросить цену →	1 PLATEN C
3	QL2-1734-000 запросить цену →	1 PLATEN R
4	QC1-6813-000 запросить цену →	2 BUSHING, FEED
5	QC2-6812-000 запросить цену →	1 ROLLER, FEED
6	QM2-1050-000 запросить цену →	1 RELEASE LEVER UNIT
7	XA9-0724-000 запросить цену →	33 SCREW, M3X8
8	QU1-2235-000 запросить цену →	1 SPRING, TENSION
9	WG8-5677-000 запросить цену →	1 PHOTOINTERRUPTER
10	QM3-1380-000 запросить цену →	1 UPPER COVER LOCK UNIT R iPF700
10	QM3-3328-000 запросить цену →	1 UPPER COVER LOCK UNIT R iPF720/710
11	FH7-5489-050 запросить цену →	1 SOLENOID, DC 24V
12	QL2-1725-000 запросить цену →	1 LEVER, LOCK, RIGHT
13	WC4-5180-000 запросить цену →	1 MICRO SWITCH
14	XA9-0732-000 запросить цену →	7 SCREW, RS, M4X8
15	QL2-1731-000 запросить цену →	1 BLADE, CUTTER
16	QU1-8134-000 запросить цену →	1 LABEL, RELEASE LEVER
501	XB1-2300-409 запросить цену →	2 SCREW, MACHINE, M3X4
502	XB1-2301-409 запросить цену →	2 SCREW,MACH.,TRUSS HEAD,M3X14
503	XB1-2400-609 запросить цену →	2 SCREW,MACH.,TRUSS HEAD,M4X6
504	XD2-1100-502 запросить цену →	1 RING, E

12. NPN RF LINEAR SCALE

№	Артикул	Описание
1	QY9-0103-000 запросить цену →	1 COVER SWITCH TOOL
2	CK-0551-020 запросить цену →	1 LUBE, PERMALUB G NO.2
3	CK-0562-000 запросить цену →	1 GREASE, MOLYKOTE PG-641

13. FIGURE R1

№	Артикул	Описание
1	QC2-4346-000 запросить цену →	2 JOINT, ROD
2	QC2-6006-000 запросить цену →	2 BOLT
3	QC2-1330-000 запросить цену →	2 NUT
4	QC2-6025-000 запросить цену →	2 HOLDER, BASKET
5	QC2-6026-000 запросить цену →	1 ROD, BASKET, FRONT
6	QE1-2304-000 запросить цену →	4 BOLT, HEX HEAD, M4X8
7	QL2-2273-000 запросить цену →	1 ROD, BASKET, AUXILIARY
8	QC2-4348-000 запросить цену →	4 CAP, STAND
9	QC2-4350-000 запросить цену →	2 CASTER
10	QC2-4351-000 запросить цену →	2 CASTER, W/STOPPER
11	QC2-6012-000 запросить цену →	1 SUPPORT, ROD, LEFT
12	QC2-6015-000 запросить цену →	1 SUPPORT, ROD, RIGHT
13	QM3-0681-000 запросить цену →	1 BASKET
14	QM3-0682-000 запросить цену →	2 BASKET ROD UNIT
15	QC2-6022-000 запросить цену →	2 ROD, BASKET, SIDE
16	QC1-5141-000 запросить цену →	8 SCREW, ALLEN, M8X20
17	QC2-4359-000 запросить цену →	1 BAND, FIXING
18	QC2-5995-000 запросить цену →	1 BOX, ACCESSORY
501	XB1-2400-805 запросить цену →	28 SCREW, MACHINE M4X8 (S)
502	XB1-2403-009 запросить цену →	2 SCREW, MACHINE M4X30
503	XB7-1080-209 запросить цену →	8 BOLT
504	XB7-2301-009 запросить цену →	4 NUT
