Содержание

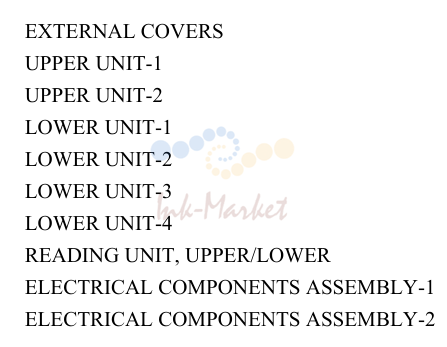

1. 目 次 CONTENTS

1. 目 次 CONTENTS

№АртикулАльт. артикулОписание
100外装カバー部 100 EXTERNAL COVERS
200上部ユニット－１ 200 UPPER UNIT-1
210上部ユニット－２ 210 UPPER UNIT-2
300下部ユニット－１ 300 LOWER UNIT-1
310下部ユニット－２ 310 LOWER UNIT-2
320下部ユニット－３ 320 LOWER UNIT-3
330下部ユニット－４ 330 LOWER UNIT-4
400上下読取部 400 READING UNIT, UPPER/LOWER
500電装部－１ 500 ELECTRICAL COMPONENTS ASSEMBLY-1
510電装部－２ 510 ELECTRICAL COMPONENTS ASSEMBLY-2

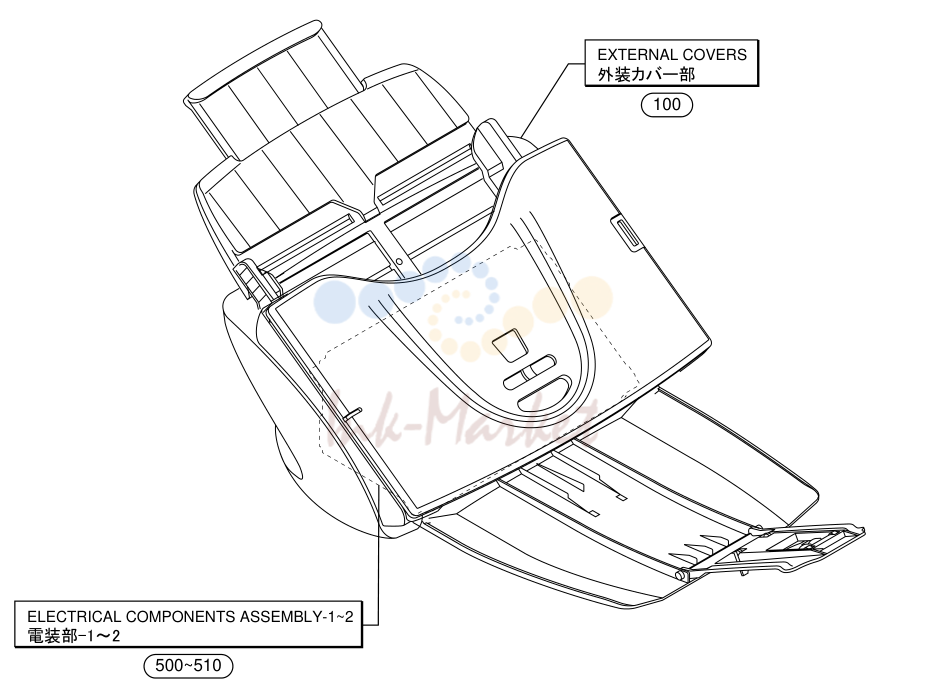

2. ASSEMBLY LOCATION DIAGRAM

2. ASSEMBLY LOCATION DIAGRAM

№АртикулАльт. артикулОписание
100 - 1 MA2-84 79-000 1 COVER, REAR
2MG1-4183-000 запросить цену →1 TRAY UNIT, PICKUP
3MF1-4547-000 запросить цену →1 COVER, RIGHT
4MG1-4184-000 запросить цену →1 TRAY UNIT, EJECT
5MF1-4546-000 запросить цену →1 COVER, LEFT
50XB1-2300-405 запросить цену →4 SCREW, BH M3x4

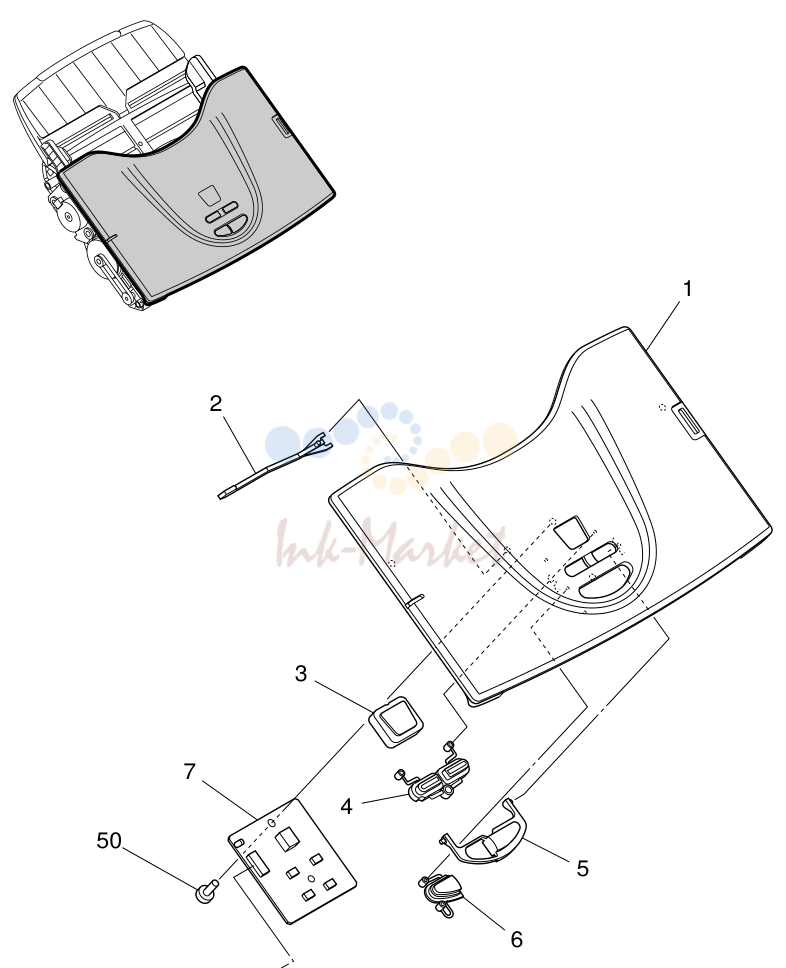

3. UPPER UNIT-1

3. UPPER UNIT-1

№АртикулАльт. артикулОписание
200 - 1 MA2-84 74-000 1 COVER, UPPER
2MA2-8488-000 запросить цену →N 1 GUIDE, LED LIGHT
3MA2-8475-000 запросить цену →N 1 WINDOW, DISPLAY
4MA2-8476-000 запросить цену →N 1 BUTTON, SELECT
5MA2-8477-000 запросить цену →N 1 BUTTON, START
6MA2-8478-000 запросить цену →N 1 BUTTON, STOP
7MG1-4171-000 запросить цену →1 PCB ASSEMBLY, OPERATION
8MH2-5359-000 запросить цену →1 CABLE, FFC, OPERATION
50XB4-5300-605 запросить цену →6 SCREW, TAP-P, BH M3x6

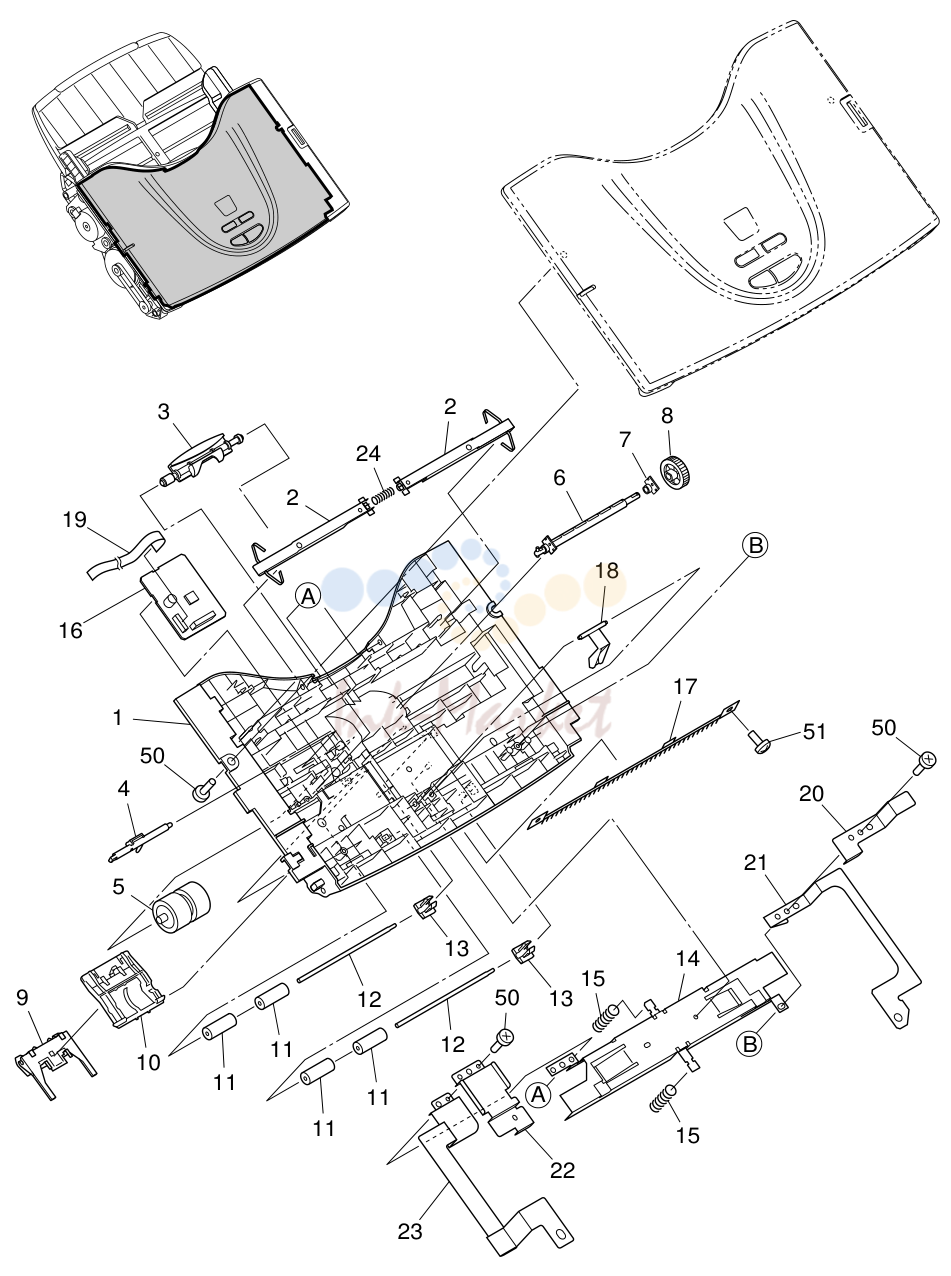

4. UPPER UNIT-2

4. UPPER UNIT-2

№АртикулАльт. артикулОписание
210 - 1 MF1-45 49-000 N 1 FRAME, UPPER
2MA2-7948-020 запросить цену →N 2 PLATE, LOCK
3MA2-8458-000 запросить цену →N 1 LEVER, OPEN
4MA2-7944-000 запросить цену →N 1 SHAFT, RETARD CONNECTION
5MF1-4200-000 запросить цену →1 RETARD ROLLER
6MF1-4472-000 запросить цену →1 SHAFT ASSEMBLY, RETARD ROLLER
7MS1-1036-000 запросить цену →N 1 SUPPORT, SHAFT, INSERT
8MS2-0160-000 запросить цену →1 GERA, 28T
9MG1-4221-000 запросить цену →1 GUIDE, DOCUMENT SUPPORT
10MA2-7951-020 запросить цену →1 COVER, RETARD ROLLER, FRONT
11MA2-8534-000 запросить цену →4 ROLLER, FOLLOWER
12MA2-7952-000 запросить цену →N 2 SHAFT, FOLLOWER ROLLER
13MA2-7953-000 запросить цену →N 2 STOPPER, FOLLOWER SHAFT
14MA2-8489-000 запросить цену →N 1 PLATE, SPRING, SENSOR
15MS1-2500-000 запросить цену →2 SPRING, COMPRESSION
16MG1-4172-000 запросить цену →1 PCB ASSEMBLY, U-SONIC DRIVE
17MF1-4569-000 запросить цену →N 1 ELMINATOR, STATIC
18MA2-8000-000 запросить цену →N 1 LEVER, EJECT
19MH2-5360-000 запросить цену →1 CABLE, FFC, SHIELD
20MA2-8460-000 запросить цену →N 1 PLATE, HOLDING
21MA2-8459-000 запросить цену →N 1 SHEET, GROUNDING
22MA2-8484-000 запросить цену →N 1 PLATE, HOLDER, FFC
23MA2-8461-000 запросить цену →N 1 SHEET, SHIELD
24MS1-2548-000 запросить цену →1 SPRING, COMPRESSION
50XB4-5300-605 запросить цену →6 SCREW, TAP-P, BH M3x6
51XA9-1786-000 запросить цену →2 SCREW, PH M2.5x4, M3 HEAD

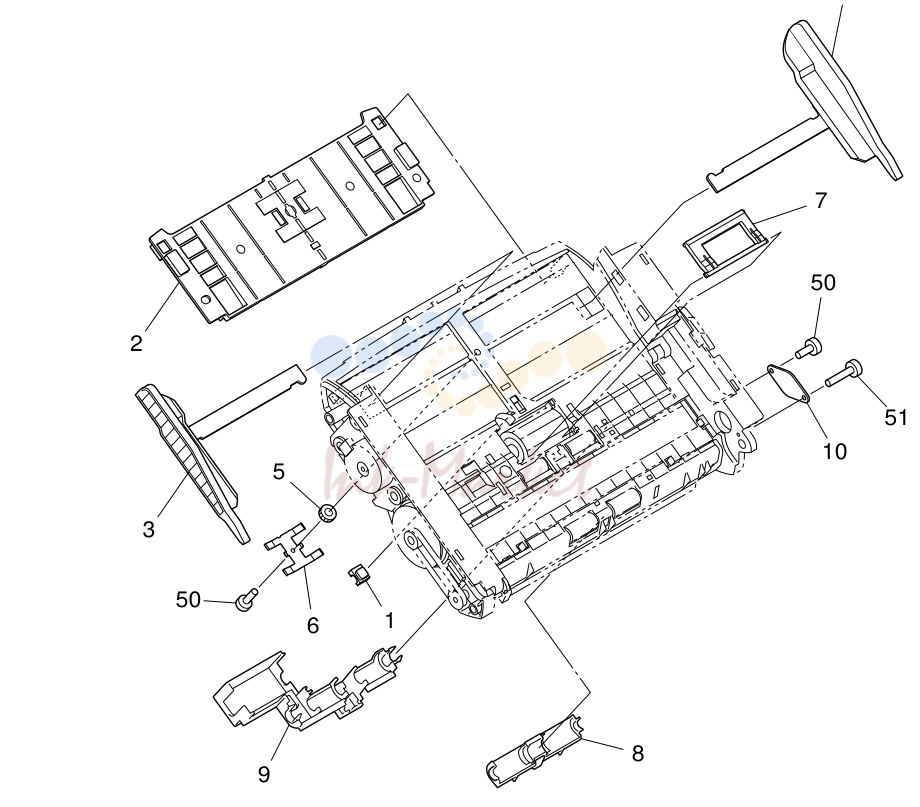

5. LOWER UNIT-1

5. LOWER UNIT-1

№АртикулАльт. артикулОписание
300 - 1 MA2-84 62-000 N 1 WINDOW, SENSOR, DOCUMENT
2MA2-7988-020 запросить цену →N 1 GUIDE, PICKUP TRAY
3MA2-8463-000 запросить цену →1 GUIDE, DOCUMENT, LEFT
4MA2-8464-000 запросить цену →1 GUIDE, DOCUMENT, RIGHT
5MS2-0124-000 запросить цену →1 GEAR, 14T
6MA2-7963-000 запросить цену →N 1 PLATE, SPRING, DOCUMENT
7MA2-7973-000 запросить цену →N 1 COVER, FEED ROLLER, FRONT
8MA2-7970-000 запросить цену →N 1 COVER, EJECT ROLLER
9MA2-7969-000 запросить цену →N 1 COVER, REGISTRATION ROLLER
10MA2-8565-000 запросить цену →N 1 PLATE, BLIND
50XB4-5300-605 запросить цену →2 SCREW, TAP-P, BH M3x6
51XB4-5301-209 запросить цену →1 SCREW, TAP-P, BH M3x12

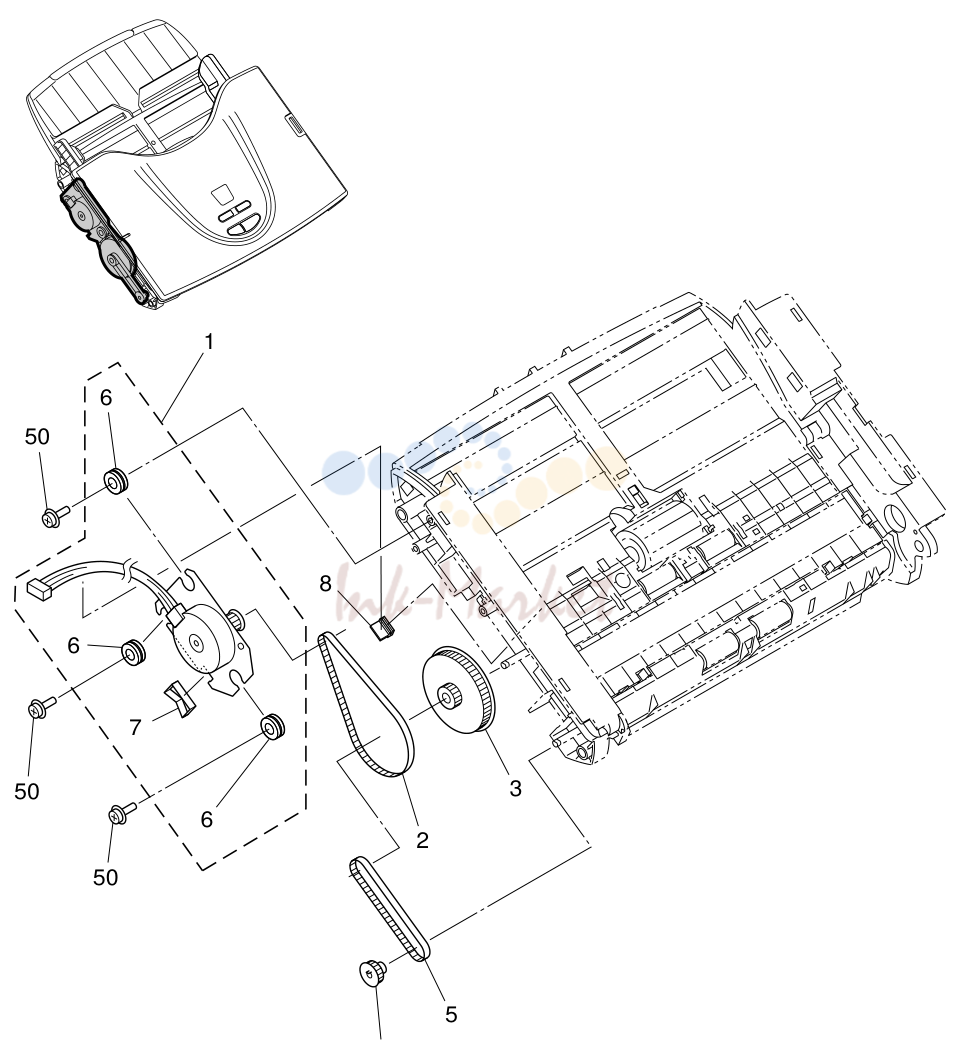

6. LOWER UNIT-2

6. LOWER UNIT-2

№АртикулАльт. артикулОписание
310 - 1 MG1-41 86-000 1 MOTOR UNIT, STEPPING, FEED
2XF2-1611-340 запросить цену →1 BELT, TIMING, 4-113T
3MS1-3208-000 запросить цену →1 PULLEY, 78-22T
4MS1-3207-000 запросить цену →1 PULLEY, 22T
5XF2-1607-640 запросить цену →1 BELT, TIMING, 4-76T
6MA2-7975-000 запросить цену →N 3 SPACER, ABSORBER
7WT2-5056-000 запросить цену →1 CLAMP, CABLE, EDGE
8MA2-6761-000 запросить цену →1 STOPPER, CABLE
50XA9-0283-000 запросить цену →3 SCREW, TAP-B, TP M3x6

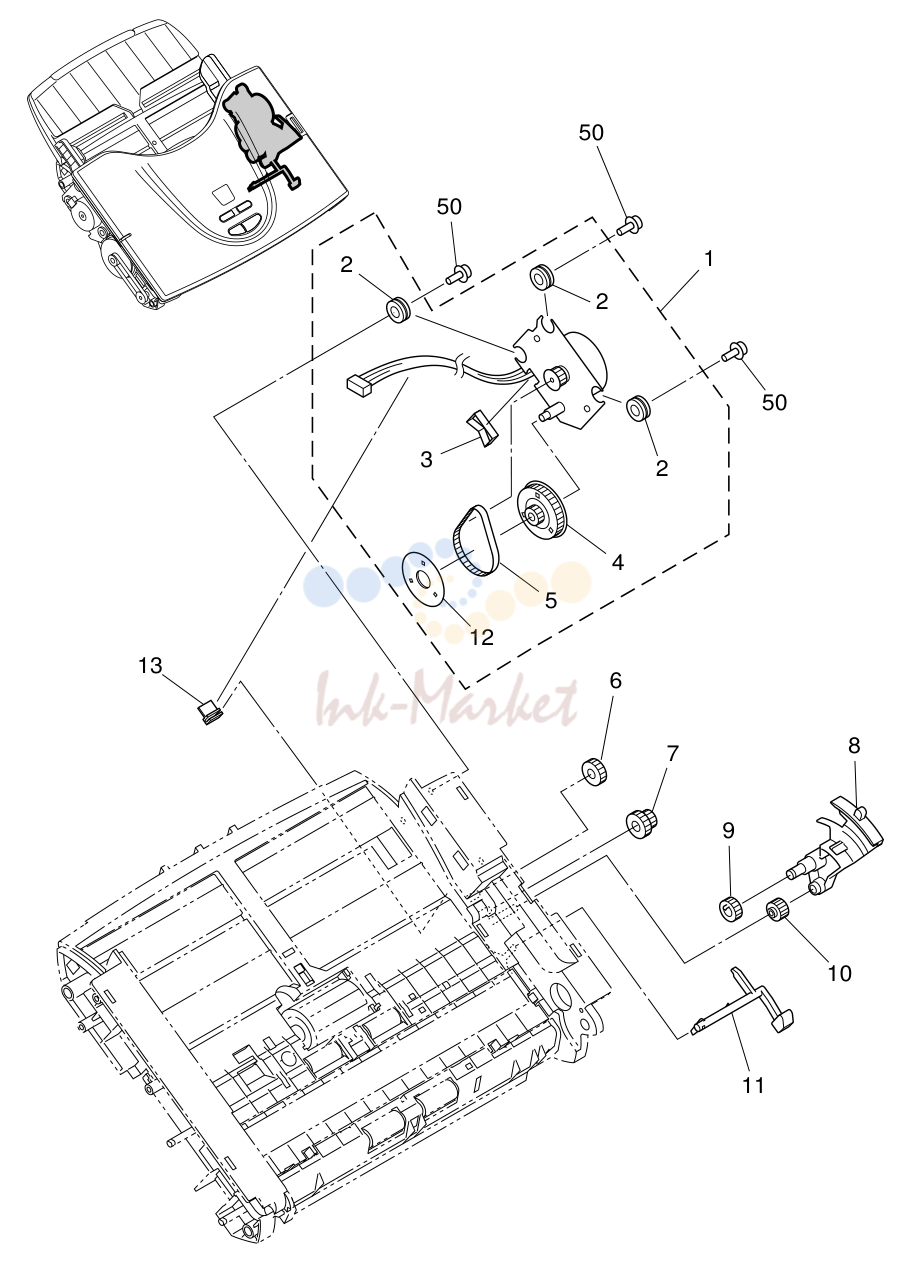

7. LOWER UNIT-3

7. LOWER UNIT-3

№АртикулАльт. артикулОписание
320 - 1 MG1-41 85-000 1 MOTOR UNIT, STEPPING, SEPARATION
2MA2-7975-000 запросить цену →N 3 SPACER, ABSORBER
3WT2-5056-000 запросить цену →1 CLAMP, CABLE, EDGE
4MS1-3209-030 запросить цену →1 PULLEY, GEAR, 20-51T
5XF2-1606-140 запросить цену →1 BELT, TIMING, 4-61T
6MS2-0162-020 запросить цену →1 GEAR, 28T
7MS2-0161-020 запросить цену →1 GEAR, 16-29T
8MA2-8465-000 запросить цену →N 1 LEVER, SWITCHING, SEPARATION
9MS2-0163-000 запросить цену →1 GEAR, 20T
10MF1-4476-020 запросить цену →1 GEAR, FEED, ONE-WAY
11MA2-7972-000 запросить цену →N 1 LEVER, SENSOR, OPEN
12MA2-8487-000 запросить цену →N 1 FLANGE, PULLEY
13MA2-6761-000 запросить цену →1 STOPPER, CABLE
50XA9-0283-000 запросить цену →3 SCREW, TAP-B, TP M3x6

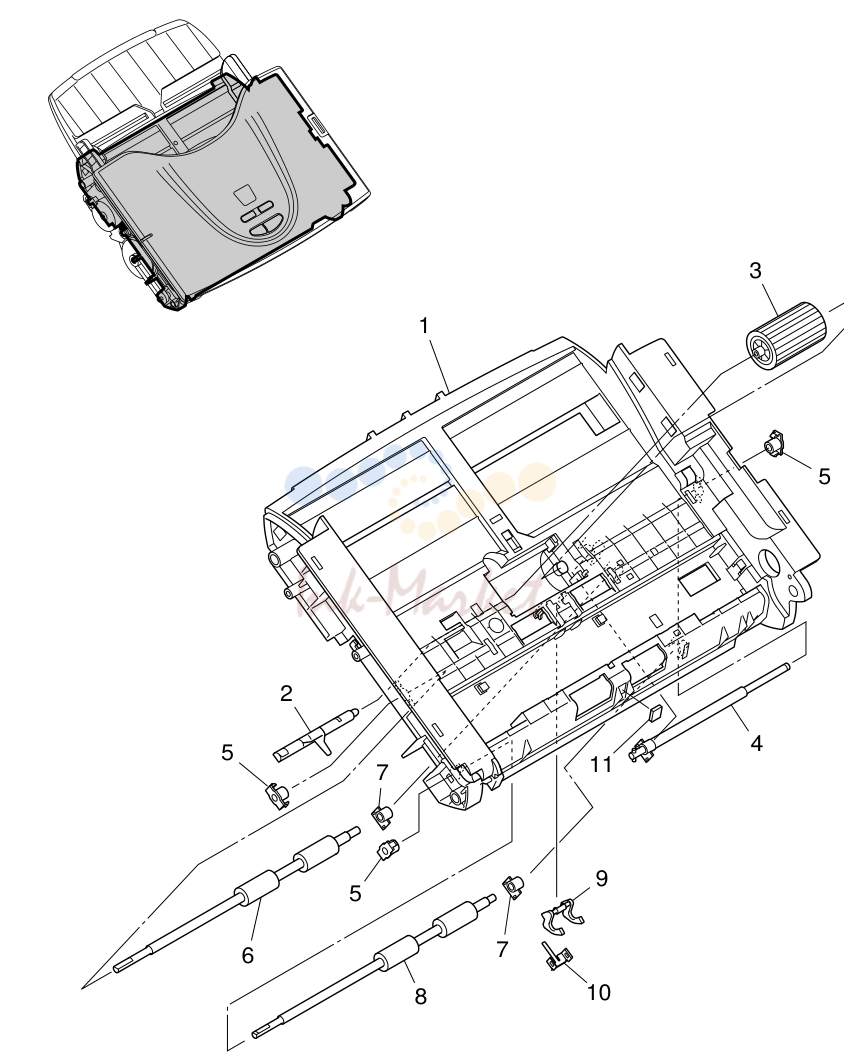

8. LOWER UNIT-4

8. LOWER UNIT-4

№АртикулАльт. артикулОписание
330 - 1 MA2-79 60-030 1 FRAME, LOWER
2MA2-6464-000 запросить цену →N 1 SHAFT, CONNECTION, FEED
3MA2-7996-000 запросить цену →1 FEED ROLLER
4MF1-4475-020 запросить цену →1 SHAFT ASSEMBLY, FEED ROLLER
5MS1-1037-000 запросить цену →N 3 SUPPORT, SHAFT, SIDES
6MA2-8533-000 запросить цену →1 ROLLER, REGISTRATION
7MS1-1036-000 запросить цену →N 2 SUPPORT, SHAFT, INSERT
8MA2-8490-000 запросить цену →1 ROLLER, EJECT
9MA2-7265-000 запросить цену →N 1 LEVER, REGISTRATION
10MA2-7968-000 запросить цену →N 1 PLATE, SPRING, REGISTRATION
11MA2-8524-000 запросить цену →N 1 PLATE, RUBBER

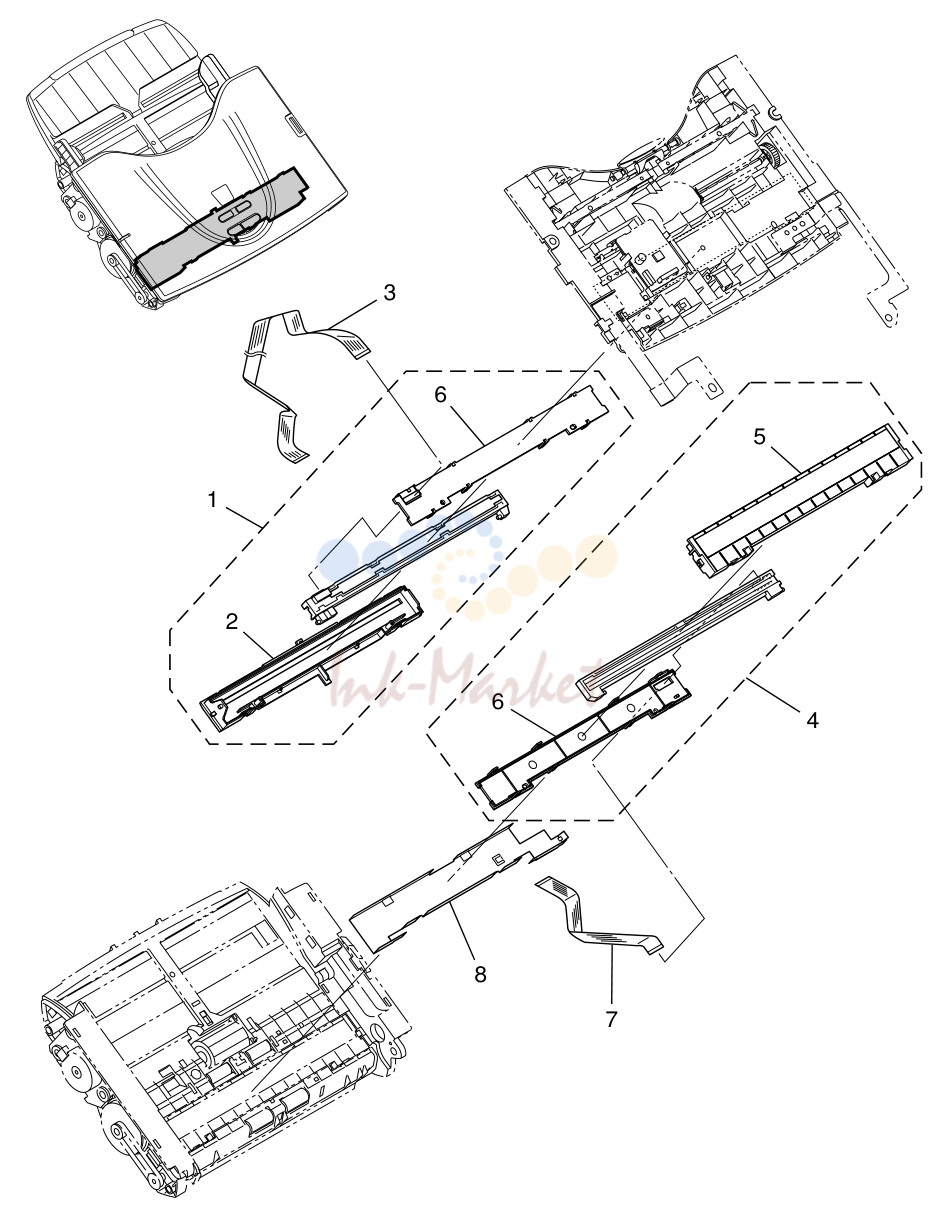

9. READING UNIT, UPPER/LOWER

9. READING UNIT, UPPER/LOWER

№АртикулАльт. артикулОписание
400 - 1 MG1-82 88-000 1 READING UNIT, UPPER
2MF1-4473-000 запросить цену →1 HOLDER, GLASS, UPPER READING
3MH2-5362-000 запросить цену →1 CABLE, FFC, SHIELD
4MG1-8289-000 запросить цену →1 READING UNIT, LOWER
5MF1-4474-000 запросить цену →1 HOLDER, GLASS, LOWER READING
6MA2-8391-000 запросить цену →2 CASE, READING UNIT
7MH2-5361-000 запросить цену →1 CABLE, FFC, SHIELD
8MA2-8002-020 запросить цену →N 1 PLATE, SHIELD, LOWER READING UNIT

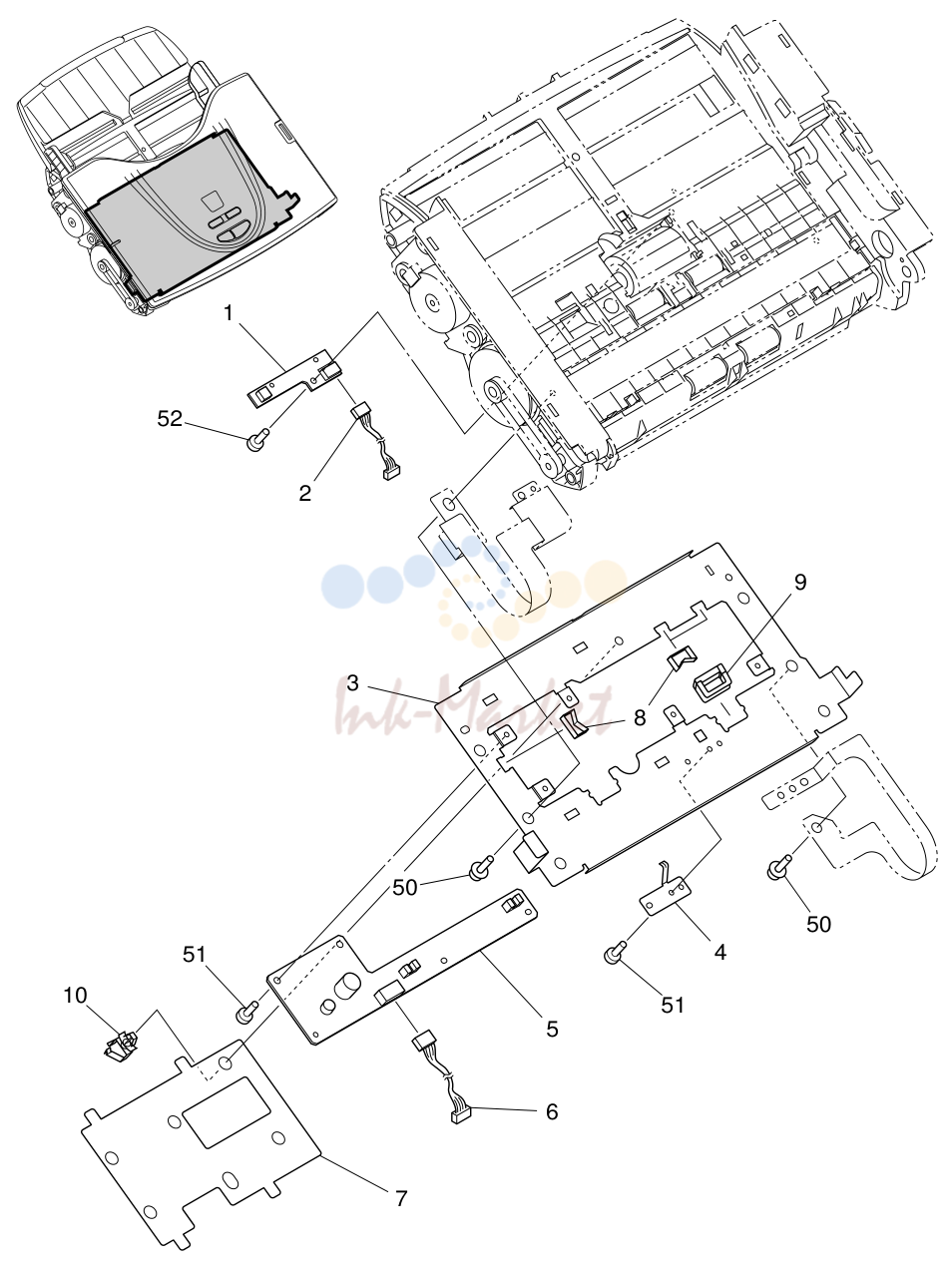

10. ELECTRICAL COMPONENTS ASSEMBLY-1

10. ELECTRICAL COMPONENTS ASSEMBLY-1

№АртикулАльт. артикулОписание
500 - 1 MG1-41 70-000 1 PCB ASSEMBLY, DOCUMENT SENSOR
2MG1-4192-000 запросить цену →1 CABLE ASSEMBLY, DOCUMENT SENSOR
3MA2-8472-000 запросить цену →N 1 PLATE, REGISTRATION PCB
4MA2-8522-000 запросить цену →N 1 PLATE, GROUNDING, LOWER
5MG1-4169-000 запросить цену →1 PCB ASSEMBLY, REGISTRATION
6MG1-4173-000 запросить цену →1 CABLE ASSEMBLY, REGISTRATION
7MA2-8485-000 запросить цену →N 1 SHEET, INSULATOR
8WT2-5056-000 запросить цену →3 CLAMP, CABLE, EDGE
9WT2-5031-000 запросить цену →2 CLAMP, CABLE, EDGE
10WT2-5737-000 запросить цену →1 CLAMP, CABLE
50XA9-0283-000 запросить цену →2 SCREW, TAP-B, TP M3x6
51XB1-2300-405 запросить цену →6 SCREW, BH M3x4
52XB4-5300-605 запросить цену →1 SCREW, TAP-P, BH M3x6

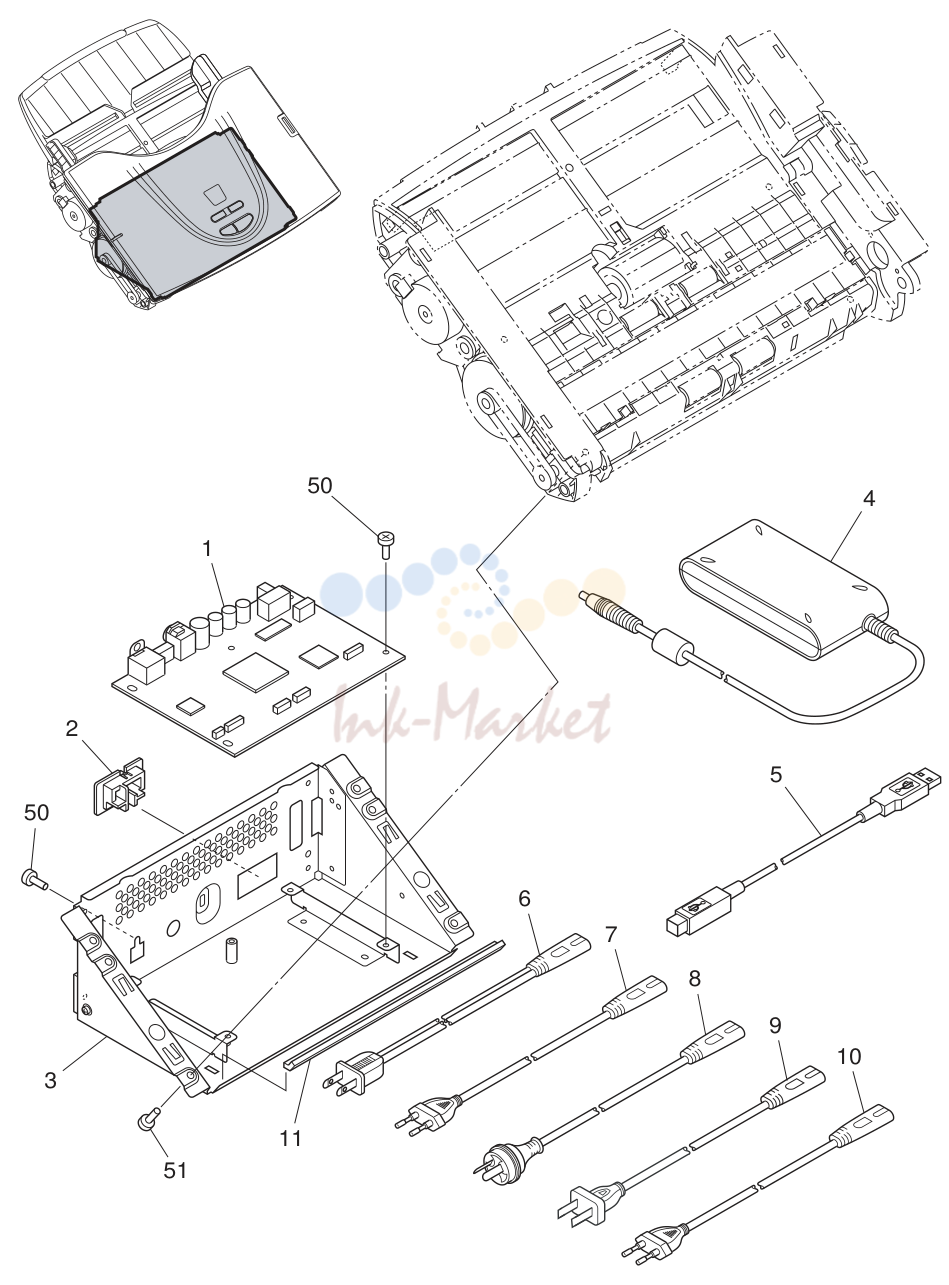

11. ELECTRICAL COMPONENTS ASSEMBLY-2

11. ELECTRICAL COMPONENTS ASSEMBLY-2

№АртикулАльт. артикулОписание
510 - 1 MG1-41 68-000 1 PCB ASSEMBLY, CONTROL
2MA2-8473-000 запросить цену →N 1 SLIDE, SWITCH
3MF1-4548-000 запросить цену →N 1 BASE, MAIN
4MG1-3607-090 запросить цену →1 ADAPTER, AC
5RK2-1302-000 запросить цену →1 CABLE, USB
6WT3-5118-000 запросить цену →1 CORD, POWER, 100-120 1 00V, 120V
7MH2-5309-020 запросить цену →1 CORD, POWER, 200 220-240V, CME
8MH2-5310-030 запросить цену →1 CORD, POWER, 200 CA CA
9WT3-5177-000 запросить цену →1 CORD, POWER, 200 CN CN
10MH2-5346-000 запросить цену →1 CORD, POWER, 200 KR KR
11KE8-1128-180 запросить цену →1 GASKETS, EMI SHILDING
50XB1-2300-405 запросить цену →6 SCREW, BH M3x4
51XB4-7300-805 запросить цену →4 SCREW, TAP-B, BH M3x8
