Canon imageCLASS D1180/1170/1150/1120/i-SENSYSMF6680dn — каталог запчастей со схемами

Содержание

1. Contents
2. NPN RF ACCESSORIES
3. NPN RF EXTERNAL COVERS, PANELS, ETC.
4. NPN RF INTERNAL COMPONENTS 1
5. NPN RF INTERNAL COMPONENTS 2 TYPE I
6. FIGURE 102A
7. NPN RF INTERNAL COMPONENTS 3
8. NPN RF INTERNAL COMPONENTS 4 TYPE I
9. FIGURE 104A

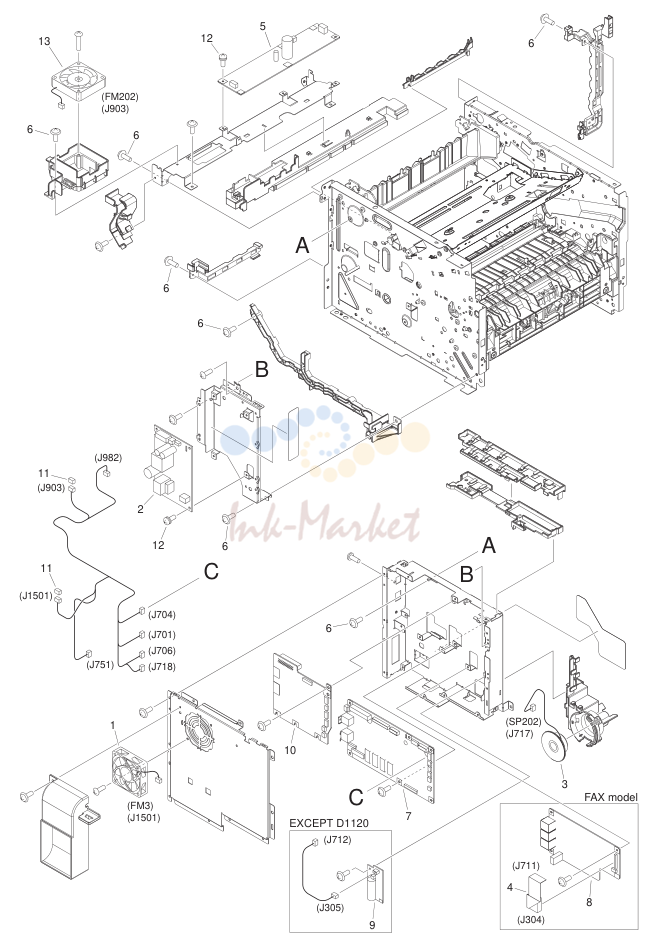

10. NPN RF INTERNAL COMPONENTS 5 TYPE I

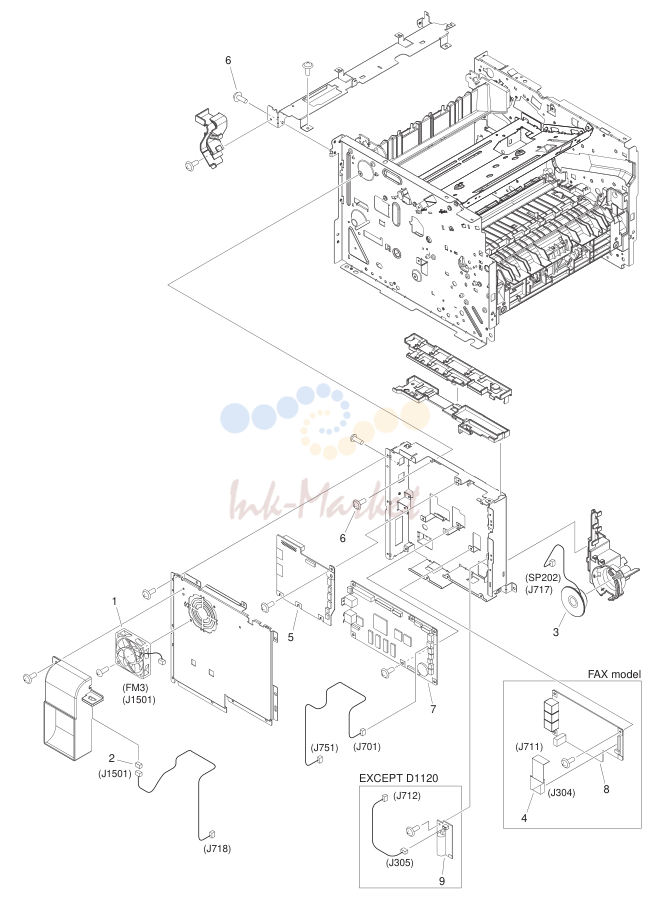

11. FIGURE 105A

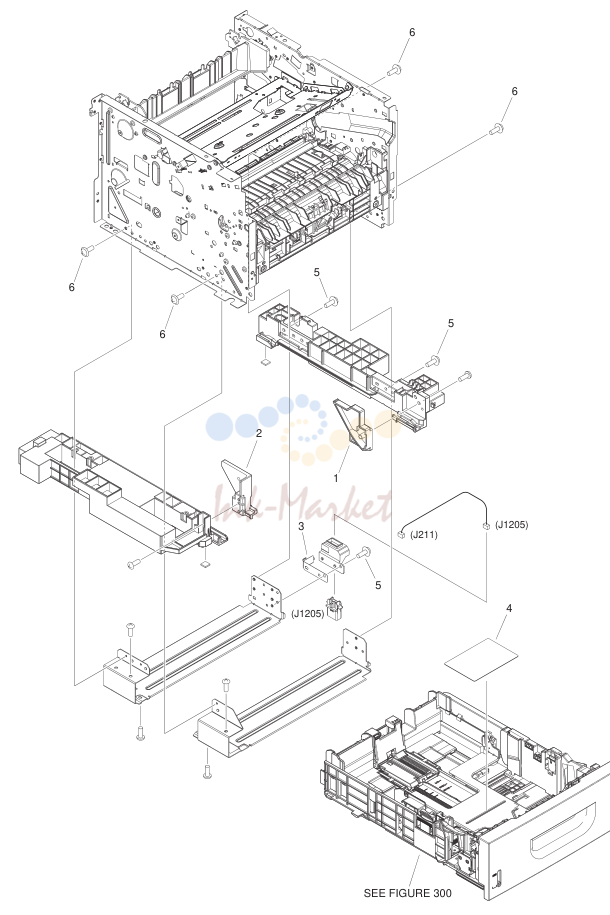

12. NPN RF INTERNAL COMPONENTS 6

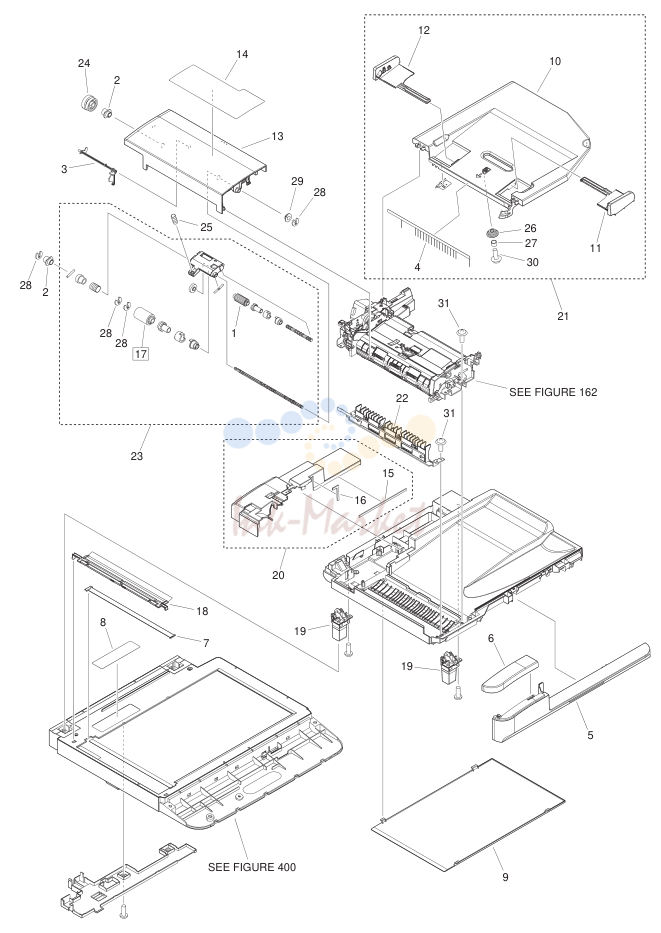

13. NPN RF READER/ADF ASSEMBLY

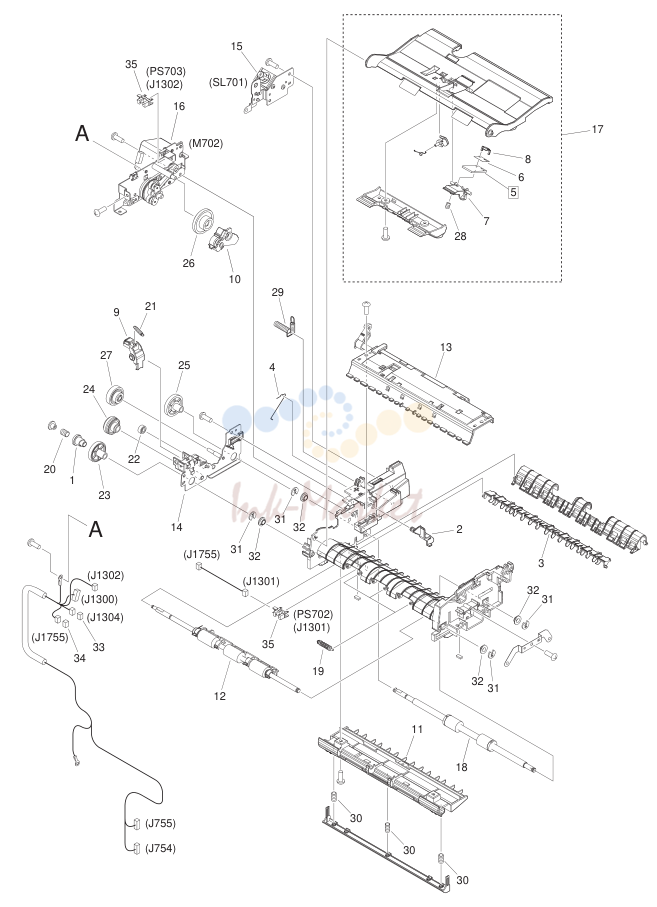

14. FM4-1884-000 1 PAPER FEEDER ASSEMBLY

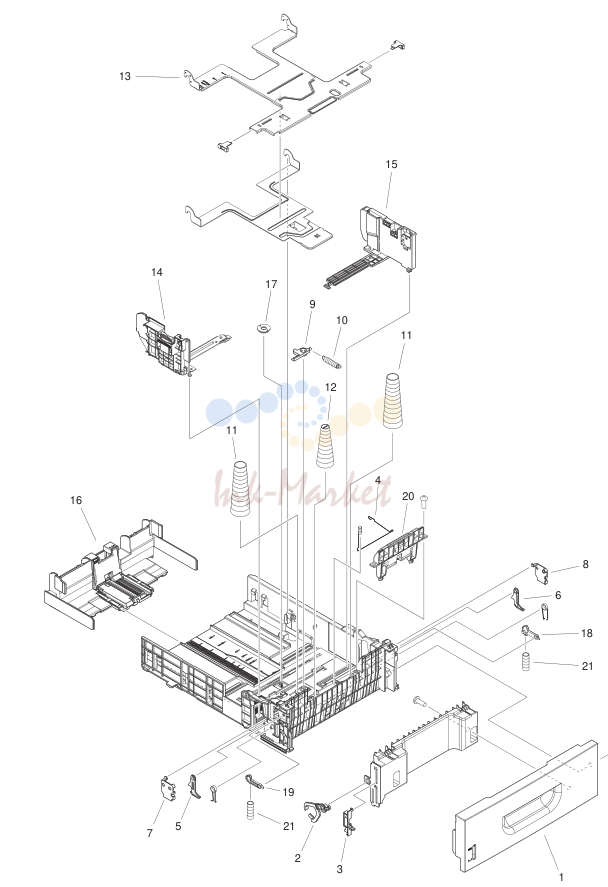

15. FM3-9798-000 1 CASSETTE ASSEMBLY

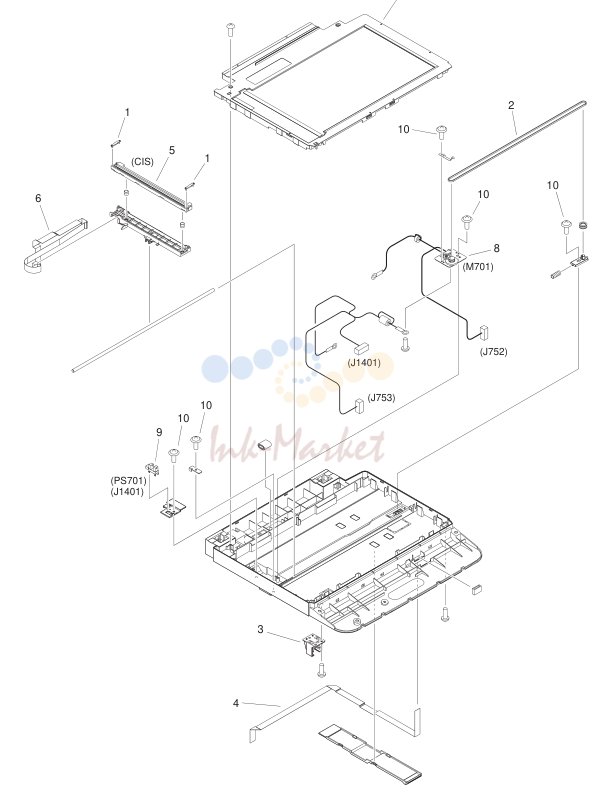

16. FM3-9525-000 1 READER ASSEMBLY

1. Contents

№	Артикул	Альт. артикул	Описание
001			ACCESSORIES .....................................................................2-3
100			EXTERNAL COVERS, PANELS, ETC. .................................2-5
101			INTERNAL COMPONENTS 1 ...............................................2-9
102			INTERNAL COMPONENTS 2 (TYPE I) ...............................2-11
103			INTERNAL COMPONENTS 3 .............................................2-15
104			INTERNAL COMPONENTS 4 (TYPE I) ...............................2-17
105			INTERNAL COMPONENTS 5 (TYPE I) ...............................2-21
106			INTERNAL COMPONENTS 6 .............................................2-25
160			READER/ADF ASSEMBLY .................................................2-27
162			PAPER FEEDER ASSEMBLY .............................................2-30
300			CASSETTE ASSEMBLY ......................................................2-33
400			READER ASSEMBLY ..........................................................2-35
100			EXTERNAL COVERS, PANELS, ETC...............................................................2-5
101			INTERNAL COMPONENTS 1............................................................................2-9
102			INTERNAL COMPONENTS 2 (TYPE I)............................................................2-11
103			INTERNAL COMPONENTS 3..........................................................................2-15
104			INTERNAL COMPONENTS 4 (TYPE I)............................................................2-17
105			INTERNAL COMPONENTS 5 (TYPE I)............................................................2-21
106			INTERNAL COMPONENTS 6..........................................................................2-25
160			READER/ADF ASSEMBLY..............................................................................2-27
162			PAPER FEEDER ASSEMBLY..........................................................................2-30
300			CASSETTE ASSEMBLY...................................................................................2-33
400			READER ASSEMBLY.......................................................................................2-35

2. NPN RF ACCESSORIES

№	Артикул	Описание
1	FK3-0914-000 запросить цену →	1 CD-ROM, USER SOFTWARE D1180
1	FK3-0909-000 запросить цену →	1 CD-ROM, USER SOFTWARE
1	FK3-0912-000 запросить цену →	1 CD-ROM, USER SOFTWARE D1150 LTN,SG,AU
1	FK3-0913-000 запросить цену →	1 CD-ROM, USER SOFTWARE D1150 KR
1	FK2-9074-000 запросить цену →	1 CD-ROM, USER SOFTWARE D1150 CN
1	FK3-0915-000 запросить цену →	1 CD-ROM, USER SOFTWARE English,French,Italian,Ger
1	FK3-0916-000 запросить цену →	1 CD-ROM, USER SOFTWARE English,Russian,Dutch,Pol
1	FK3-0917-000 запросить цену →	1 CD-ROM, USER SOFTWARE English,Russian,Dutch,Pol
2	FC9-2190-000 запросить цену →	1 LABEL, DESTINATION FAX model
3	FH2-7192-000 запросить цену →	1 CABLE,USB 230V TYPE I
3	FK2-5274-000 запросить цену →	1 CABLE, USB 230V TYPE II
4	FK2-6604-000 запросить цену →	1 CORD, POWER SUPPLY 120V
5	FH2-7082-000 запросить цену →	1 CORD, POWER 230V AU
6	FH2-7170-000 запросить цену →	1 CORD, POWER, 220V 230V CN
7	FH2-7080-000 запросить цену →	1 CORD, POWER, 230V 230V EXCEPT AU,CN
8	HK1-0516-010 запросить цену →	1 HANDSET UNIT CN
9	HB1-4978-000 запросить цену →	1 HOLDER, HANDSET CRADLE CN
10	HC1-2034-000 запросить цену →	2 RIVET CN
11	HH2-2824-000 запросить цену →	1 MODULAR CORD, 2P
12	QK1-6455-000 запросить цену →	1 CORD, MODULAR FAX model AU
13	QK1-6441-000 запросить цену →	1 CORD, MODULAR FAX model EUR
14	QK1-6449-000 запросить цену →	1 PLUG FAX model IT
15	QK1-6446-000 запросить цену →	1 PLUG FAX model FR
16	QK1-6443-000 запросить цену →	1 PLUG FAX model DE
17	FC9-4917-000 запросить цену →	1 LABEL, CONTROL PANEL CA,LTN

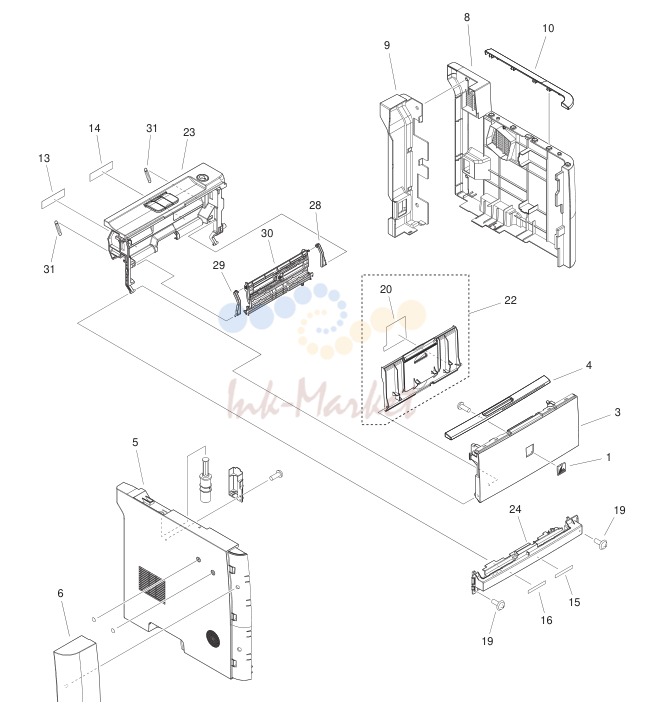

3. NPN RF EXTERNAL COVERS, PANELS, ETC.

№	Артикул	Описание
1	FC7-0496-000 запросить цену →	1 EMBLEM
2	FC9-1999-000 запросить цену →	1 COVER, UPPER
3	FC9-2007-000 запросить цену →	1 COVER, MULTI FEED
4	FC9-2008-000 запросить цену →	1 COVER, FRONT UPPER EXCEPT D1120 TYPE I
4	FC9-4919-000 запросить цену →	1 COVER, FRONT UPPER D1120 TYPE I
5	FC9-2017-000 запросить цену →	1 COVER, LEFT
6	FC9-2018-000 запросить цену →	1 COVER, FRONT, LEFT
7	FC9-2020-000 запросить цену →	1 COVER, REAR LEFT EXCEPT D1120
7	FC9-4916-000 запросить цену →	1 COVER, REAR LEFT D1120
8	FC9-2055-000 запросить цену →	1 COVER, RIGHT
9	FC9-2056-000 запросить цену →	1 COVER, REAR RIGHT
10	FC9-2057-000 запросить цену →	1 COVER, RIGHT UPPER EXCEPT D1120 TYPE I
10	FC9-6977-000 запросить цену →	1 COVER, RIGHT UPPER D1120 TYPE I
11	FC9-8944-000 запросить цену →	1 ELIMINATOR, STATIC CHARGE
12	FC9-2166-000 запросить цену →	2 SHEET, ELES. PREVENTION
13	FC9-4892-000 запросить цену →	1 LABEL, PRESSURE RELEASE
14	FC9-4893-000 запросить цену →	1 LABEL, JAM CLEARING
15	FC9-4894-000 запросить цену →	1 LABEL, PREVENTION
16	FC9-4895-000 запросить цену →	1 LABEL, RELEASE LEVER
17	FC9-4896-000 запросить цену →	1 LABEL, HIGH TMP. CAUTION TYPE I
18	FC9-4897-000 запросить цену →	1 LABEL, PAPER SIZE SETTING
19	XA9-1671-000 запросить цену →	AR SCREW, D, M3X8
20	FC9-7005-000 запросить цену →	1 LABEL, PAPER SIZE
21	FM3-9791-000 запросить цену →	1 REAR COVER ASSEMBLY
22	FM3-9793-000 запросить цену →	1 EXPANSION TRAY ASSEMBLY
23	FM3-9794-000 запросить цену →	1 INNER COVER ASSEMBLY
24	FC9-2016-000 запросить цену →	1 COVER, FRONT, LOWER
25	FM3-9803-000 запросить цену →	1 CONTROL PANEL ASSEMBLY D1180 TYPE I
25	FM4-6439-000 запросить цену →	1 CONTROL PANEL ASSEMBLY D1180 TYPE II
25	FM3-9817-000 запросить цену →	1 CONTROL PANEL ASSEMBLY D1170 TYPE I
25	FM4-6440-000 запросить цену →	1 CONTROL PANEL ASSEMBLY D1170 TYPE II
25	FM3-9818-000 запросить цену →	1 CONTROL PANEL ASSEMBLY D1150 US,CA,LTN TYPE I
25	FM4-6441-000 запросить цену →	1 CONTROL PANEL ASSEMBLY
25	FM4-1649-000 запросить цену →	1 CONTROL PANEL ASSEMBLY D1150 LTN,SG,AU TYPE I
25	FM4-6443-000 запросить цену →	1 CONTROL PANEL ASSEMBLY
25	FM4-1651-000 запросить цену →	1 CONTROL PANEL ASSEMBLY D1150 KR TYPE I
25	FM4-6445-000 запросить цену →	1 CONTROL PANEL ASSEMBLY D1150 KR TYPE II
25	FM4-6444-000 запросить цену →	1 CONTROL PANEL ASSEMBLY D1150 CN TYPE II
25	FM3-9819-000 запросить цену →	1 CONTROL PANEL ASSEMBLY D1120 TYPE I
25	FM4-6442-000 запросить цену →	1 CONTROL PANEL ASSEMBLY D1120 TYPE II
25	FM4-1647-000 запросить цену →	1 CONTROL PANEL ASSEMBLY MF6680dn TYPE I
25	FM4-6446-000 запросить цену →	1 CONTROL PANEL ASSEMBLY MF6680dn TYPE II
26	FM3-9816-000 запросить цену →	1 HINGE, ASSMBLY
27	FC9-2038-000 запросить цену →	1 COVER, ONE-TOUCH D1180,D1170
27	FC9-4909-000 запросить цену →	1 COVER, ONE-TOUCH D1150 US,CA,LTN,SG,AU
27	FC9-4913-000 запросить цену →	1 COVER, ONE-TOUCH D1150 KR
27	FC9-4912-000 запросить цену →	1 COVER, ONE-TOUCH D1150 CN
27	FC9-4914-000 запросить цену →	1 COVER, ONE-TOUCH D1120
27	FC9-4910-000 запросить цену →	1 COVER, ONE-TOUCH MF6680dn
28	RC2-6273-000 запросить цену →	1 HINGE, MULTI-PURPOSE, RIGHT
29	RC2-8291-000 запросить цену →	1 HINGE, MULTI-PURPOSE, LEFT
30	RM1-6427-000 запросить цену →	1 MP LIFTING PLATE ASSMBLY
31	RU5-2895-000 запросить цену →	2 SPRING, TENSION
32	RM1-6441-000 запросить цену →	1 DUPLEXING PAPER FEED ASS'Y
33	FC9-8934-000 запросить цену →	1 LABEL, HIGH TMP. CAUTION TYPE II
34	FC9-8943-000 запросить цену →	1 LABEL, HIGH TMP. CAUTION TYPE II

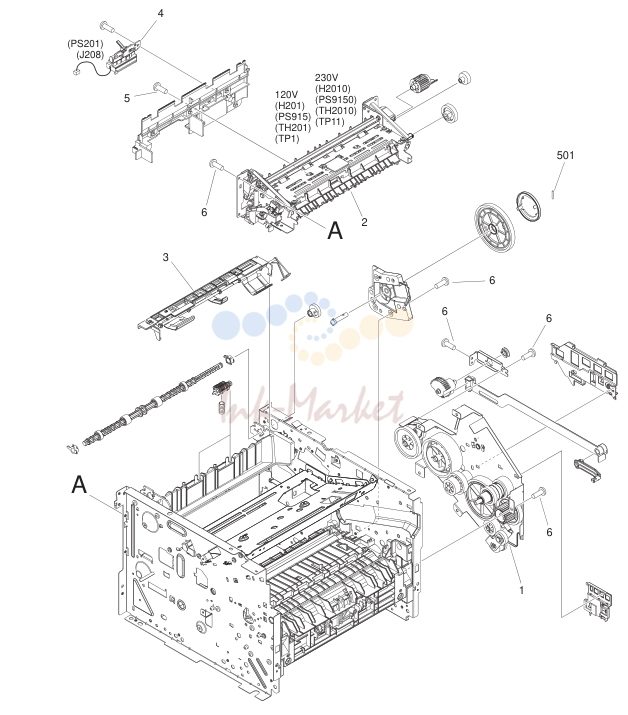

4. NPN RF INTERNAL COMPONENTS 1

№	Артикул	Описание
1	FM3-9797-000 запросить цену →	1 MAIN DRIVE ASSEMBLY
2	RM1-6405-000 запросить цену →	1 FIXING ASS'Y
2	RM1-6406-000 запросить цену →	1 FIXING ASS'Y H2010,PS9150,TH2010,T
3	RM1-6401-000 запросить цену →	1 PAPER RETAINING DELIVERY ASS'Y
4	RM1-6445-000 запросить цену →	1 REVERSE SENSOR ASS'Y PS201
5	XA9-1503-000 запросить цену →	3 SCREW, TAP, M3X6
6	XA9-1671-000 запросить цену →	AR SCREW, D, M3X8
501	XD3-2300-322 запросить цену →	1 PIN

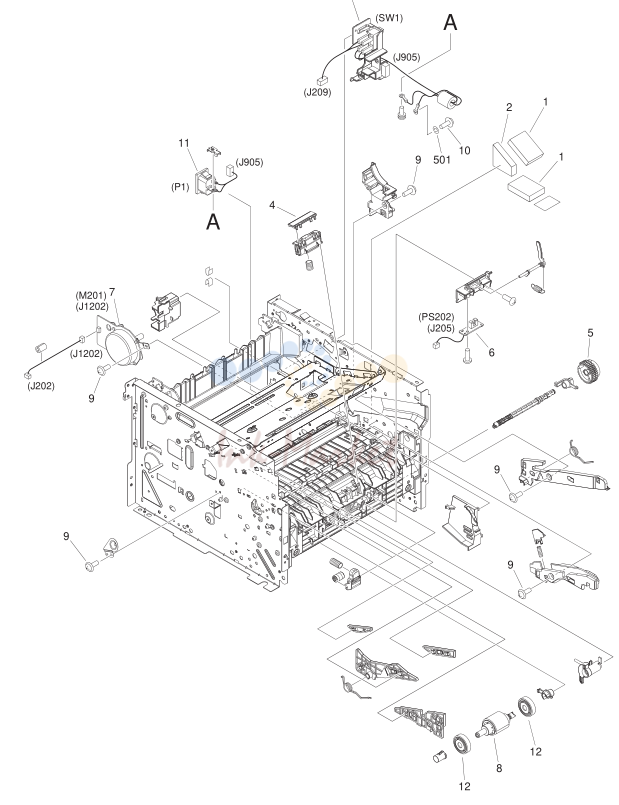

5. NPN RF INTERNAL COMPONENTS 2 TYPE I

№	Артикул	Описание
1	FC9-2167-000 запросить цену →	2 CUSHION,
2	FC9-2168-000 запросить цену →	1 CUSHION,
3	FM4-1656-000 запросить цену →	1 MAIN SWITCH UNIT SW1
4	RL1-2115-000 запросить цену →	1 PAD, MULTI-PURPOSE SEPARATION
5	RM1-1301-000 запросить цену →	1 PAPER PICK-UP GEAR ASSEMBLY
6	RM1-6350-000 запросить цену →	1 MULTI-PURPOSE SENSOR PCB ASS'Y PS202
7	RM1-6378-000 запросить цену →	1 MAIN MOTOR ASSEMBLY M201
8	RM1-6414-000 запросить цену →	1 PAPER PICK-UP ROLLER ASS'Y
9	XA9-1671-000 запросить цену →	AR SCREW, D, M3X8
10	XA9-0994-000 запросить цену →	1 SCREW, TP, M4X6
11	FM4-1607-000 запросить цену →	1 INLET CABLE ASSEMBLY P1
12	RC2-6130-000 запросить цену →	2 ROLLER, CASSETTE PAPER PICK-UP
501	XD1-3100-407 запросить цену →	1 LOCK-WASHER, SPRING

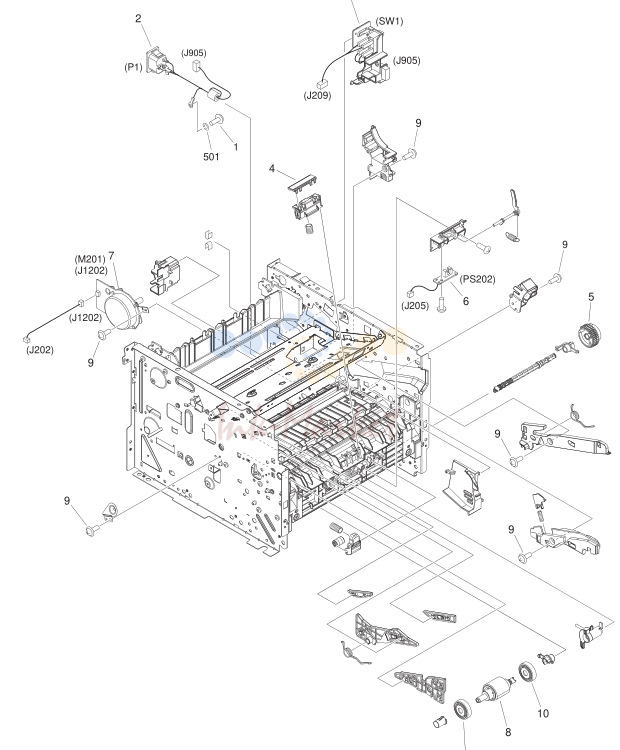

6. FIGURE 102A

№	Артикул	Описание
1	XA9-0994-000 запросить цену →	1 SCREW, TP, M4X6
2	FM4-5386-000 запросить цену →	1 INLET CABLE ASSEMBLY P1
3	FM4-5367-000 запросить цену →	1 MAIN SWITCH UNIT SW1
4	RL1-2115-000 запросить цену →	1 PAD, MULTI-PURPOSE SEPARATION
5	RM1-1301-000 запросить цену →	1 PAPER PICK-UP GEAR ASSEMBLY
6	RM1-6350-000 запросить цену →	1 MULTI-PURPOSE SENSOR PCB ASS'Y PS202
7	RM1-6378-000 запросить цену →	1 MAIN MOTOR ASSEMBLY M201
8	RM1-6414-000 запросить цену →	1 PAPER PICK-UP ROLLER ASS'Y
9	XA9-1671-000 запросить цену →	AR SCREW, D, M3X8
10	RC2-6130-000 запросить цену →	2 ROLLER, CASSETTE PAPER PICK-UP
501	XD1-3100-407 запросить цену →	1 LOCK-WASHER, SPRING

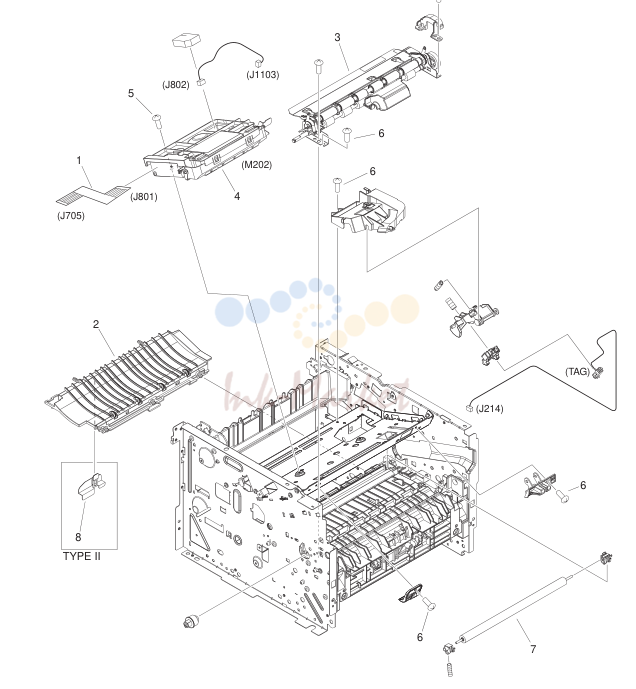

7. NPN RF INTERNAL COMPONENTS 3

№	Артикул	Описание
1	FK2-8524-000 запросить цену →	1 CABLE, FLAT
2	RM1-6402-000 запросить цену →	1 PAPER FEED GUIDE ASS'Y
3	RM1-6419-000 запросить цену →	1 REGISTRATION ASS'Y
4	RM1-6424-000 запросить цену →	1 SCANNER ASS'Y M202
5	XA9-1420-000 запросить цену →	4 SCREW, W/WASHER, M3X8
6	XA9-1671-000 запросить цену →	4 SCREW, D, M3X8
7	RM1-6450-000 запросить цену →	1 TRANSFER ROLLER ASS'Y
8	FC9-8942-000 запросить цену →	1 SHEET, PROTECTIVE TYPE II

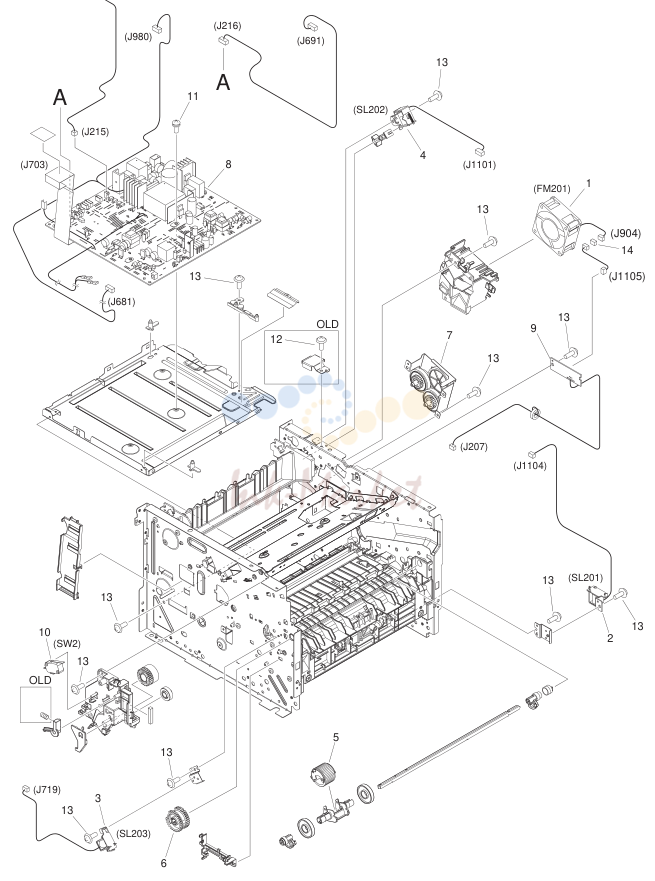

8. NPN RF INTERNAL COMPONENTS 4 TYPE I

№	Артикул	Описание
1	FK2-2064-000 запросить цену →	1 FAN FM201
2	RK2-2729-000 запросить цену →	1 SOLENOID SL201
3	RK2-2731-000 запросить цену →	1 SOLENOID SL203
4	RK2-2733-000 запросить цену →	1 SOLENOID SL202
5	RL1-2120-000 запросить цену →	1 ROLLER,MULTI-PURPOSE PICK-UP
6	RM1-4275-000 запросить цену →	1 PAPER PICK-UP GEAR ASS'Y
7	RM1-6423-000 запросить цену →	1 REVERSE DRIVE ASS'Y
8	FM4-1487-000 запросить цену →	1 ENGINE CONTROLLER PCB ASS'Y 120V
8	FM4-1488-000 запросить цену →	1 ENGINE CONTROLLER PCB ASS'Y 230V
9	FM4-1605-000 запросить цену →	1 CONNECTING PCB ASS'Y
10	WC4-5171-000 запросить цену →	1 MICROSWITCH SW2
11	XA9-1420-000 запросить цену →	4 SCREW, W/WASHER, M3X8
12	XA9-1503-000 запросить цену →	3 SCREW, TAP, M3X6
13	XA9-1671-000 запросить цену →	AR SCREW, D, M3X8
14	VS1-7177-003 запросить цену →	1 CONNECTOR, SNAP TIGHT, BK

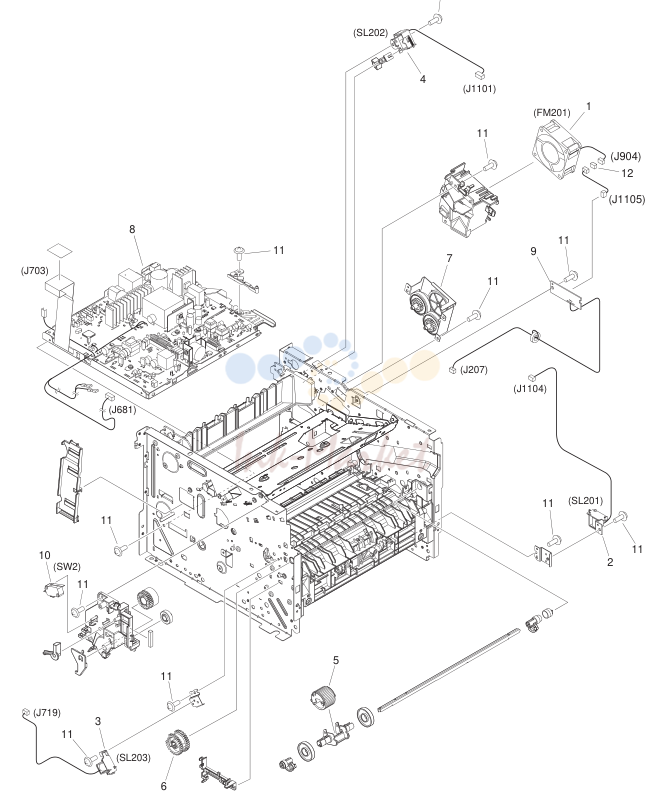

9. FIGURE 104A

№	Артикул	Описание
1	FK2-2064-000 запросить цену →	1 FAN FM201
2	RK2-2729-000 запросить цену →	1 SOLENOID SL201
3	RK2-2731-000 запросить цену →	1 SOLENOID SL203
4	RK2-2733-000 запросить цену →	1 SOLENOID SL202
5	RL1-2120-000 запросить цену →	1 ROLLER,MULTI-PURPOSE PICK-UP
6	RM1-4275-000 запросить цену →	1 PAPER PICK-UP GEAR ASS'Y
7	RM1-6423-000 запросить цену →	1 REVERSE DRIVE ASS'Y
8	FM4-5724-000 запросить цену →	1 ENGINE CONTROLLER PCB ASS'Y 120V
8	FM4-5725-000 запросить цену →	1 ENGINE CONTROLLER PCB ASS'Y 230V
9	FM4-1605-000 запросить цену →	1 CONNECTING PCB ASS'Y
10	WC4-5171-000 запросить цену →	1 MICROSWITCH SW2
11	XA9-1671-000 запросить цену →	AR SCREW, D, M3X8
12	VS1-7177-003 запросить цену →	1 CONNECTOR, SNAP TIGHT, BK

10. NPN RF INTERNAL COMPONENTS 5 TYPE I

№	Артикул	Описание
1	FK3-0732-000 запросить цену →	1 FAN FM3
2	FK2-6324-000 запросить цену →	1 ALL DAY POWER PCB ASSEMBLY 120V
2	FK2-6325-000 запросить цену →	1 ALL DAY POWER PCB ASSEMBLY 230V
3	FK2-8572-000 запросить цену →	1 SPEAKER SP202
4	FK2-8574-000 запросить цену →	1 CABLE, FLAT FAX model
5	FK2-8629-000 запросить цену →	1 POWER SUPPLY PCB ASSEMBLY 120V
5	FK2-8630-000 запросить цену →	1 POWER SUPPLY PCB ASSEMBLY 230V
6	XA9-1671-000 запросить цену →	7 SCREW, D, M3X8
7	FM4-1613-010 запросить цену →	1 SCNT PCB ASSEMBLY D1180,MF6680dn
7	FM4-1614-010 запросить цену →	1 SCNT PCB ASSEMBLY D1170
7	FM4-1615-010 запросить цену →	1 SCNT PCB ASSEMBLY D1150
7	FM4-2669-010 запросить цену →	1 SCNT PCB ASSEMBLY D1120
8	FM4-1620-000 запросить цену →	1 NCU BOARD PCB ASS'Y FAX model US
8	FM4-1621-000 запросить цену →	1 NCU BOARD PCB ASS'Y FAX model AU
8	FM4-1622-000 запросить цену →	1 NCU BOARD PCB ASS'Y
9	FM4-1624-000 запросить цену →	1 CAPASITOR PCB ASS'Y EXCEPT D1120
10	FM4-6078-000 запросить цену →	1 ADF/READER DRIVER PCB ASS'Y
11	VS1-7177-003 запросить цену →	2 CONNECTOR, SNAP TIGHT, BK
12	XA9-1420-000 запросить цену →	8 SCREW, W/WASHER, M3X8
13	FK2-0472-010 запросить цену →	1 FAN FM202

11. FIGURE 105A

№	Артикул	Описание
1	FK3-0732-000 запросить цену →	1 FAN FM3
2	VS1-7177-003 запросить цену →	1 CONNECTOR, SNAP TIGHT, BK
3	FK2-8572-000 запросить цену →	1 SPEAKER SP202
4	FK2-8574-000 запросить цену →	1 CABLE, FLAT FAX model
5	FM4-6078-000 запросить цену →	1 ADF/READER DRIVER PCB ASS'Y
6	XA9-1671-000 запросить цену →	7 SCREW, D, M3X8
7	FM4-3215-000 запросить цену →	1 SCNT PCB ASSEMBLY D1180,MF6680dn
7	FM4-3216-000 запросить цену →	1 SCNT PCB ASSEMBLY D1170
7	FM4-3217-000 запросить цену →	1 SCNT PCB ASSEMBLY D1150
7	FM4-2678-000 запросить цену →	1 SCNT PCB ASSEMBLY D1120
8	FM4-1620-000 запросить цену →	1 NCU BOARD PCB ASS'Y FAX model US
8	FM4-1621-000 запросить цену →	1 NCU BOARD PCB ASS'Y FAX model AU
8	FM4-1622-000 запросить цену →	1 NCU BOARD PCB ASS'Y
9	FM4-1624-000 запросить цену →	1 CAPASITOR PCB ASS'Y EXCEPT D1120

12. NPN RF INTERNAL COMPONENTS 6

№	Артикул	Описание
1	FC9-2068-000 запросить цену →	1 GUIDE, CASSETTE, RIGHT
2	FC9-2069-000 запросить цену →	1 GUIDE, CASSETTE, LEFT
3	FC9-2071-000 запросить цену →	1 SPRING, LEAF
4	FC9-4891-000 запросить цену →	1 LABEL, PAPER EXCHANGE
5	XA9-1671-000 запросить цену →	4 SCREW, D, M3X8
6	XA9-1503-000 запросить цену →	6 SCREW, TAP, M3X6

13. NPN RF READER/ADF ASSEMBLY

№	Артикул	Описание
1	FC7-6189-000 запросить цену →	1 ROLLER, PICK-UP
2	FC7-6320-000 запросить цену →	2 BUSHING
3	FC7-6321-000 запросить цену →	1 FLAG, DOCUMENT SCANNER
4	FC7-6322-000 запросить цену →	1 ELIMINATOR, STATIC CHARGE
5	FC9-1496-000 запросить цену →	1 COVER, ADF, FRONT LOWER
6	FC9-1497-000 запросить цену →	1 COVER, ADF, FRONT UPPER
7	FC9-1486-000 запросить цену →	1 PLATE, PAPER SIZE A/INCH SIZE
7	FC9-5109-000 запросить цену →	1 PLATE, PAPER SIZE A SIZE
7	FC9-5110-000 запросить цену →	1 PLATE, PAPER SIZE A/B/K/INCH SIZE
8	FC9-1494-000 запросить цену →	1 LABEL, COPY PROHIBITION US,CA,LTN,EUR
8	FC9-5111-000 запросить цену →	1 LABEL, COPY PROHIBITION LTN,SG,AU
9	FC9-1499-000 запросить цену →	1 SHEET, WHITE
10	FC9-1500-000 запросить цену →	1 TRAY, DOCUMENT
11	FC9-1501-000 запросить цену →	1 GUIDE, DOCUMENT, FRONT
12	FC9-1502-000 запросить цену →	1 GUIDE, DOCUMENT, REAR
13	FC9-1504-000 запросить цену →	1 PANEL, OPEN/CLOSE
14	FC9-4990-000 запросить цену →	1 LABEL, GLASS CLEANING A/INCH SIZE
14	FC9-4991-000 запросить цену →	1 LABEL, GLASS CLEANING A SIZE
14	FC9-4992-000 запросить цену →	1 LABEL, GLASS CLEANING A/B/K/INCH SIZE
15	FC9-5660-000 запросить цену →	1 CUSHION
16	FC9-5661-000 запросить цену →	1 CUSHION
17	FL2-6637-000 запросить цену →	1 ROLLER, SEPARATION [DP]
18	FL3-1421-000 запросить цену →	1 HOLDER, DOCUMENT,RELEASE SHEET
19	FL3-1430-000 запросить цену →	2 HINGE, ADF
20	FL3-1439-000 запросить цену →	1 ADF REAR COVER ASS'Y
21	FM3-9534-000 запросить цену →	1 DOCUMENT TRAY ASSEMBLY
22	FM4-1883-000 запросить цену →	1 PAPER FEED GUIDE ASSEMBLY
23	FM3-9538-000 запросить цену →	1 SEPARATION ROLLER ASSEMBLY
24	FU7-0672-000 запросить цену →	1 GEAR, 24T
25	FU7-2018-000 запросить цену →	1 SPRING, COMPRESSION
26	FU8-0895-000 запросить цену →	1 GEAR, 18T
27	FU8-2007-000 запросить цену →	1 SPRING, COMPRESSION
28	HC1-0586-000 запросить цену →	4 RETAINING RING
29	HU1-1022-000 запросить цену →	1 BUSHING
30	XA9-0476-000 запросить цену →	1 SCREW,TP M3X8
31	XA9-0831-000 запросить цену →	7 SCREW, P, M3X10

14. FM4-1884-000 1 PAPER FEEDER ASSEMBLY

№	Артикул	Описание
1	FC7-6052-010 запросить цену →	1 RATCHET, PAPER FEED ROLLER
2	FC7-6182-000 запросить цену →	1 LEVER, ROLLER RELEASE
3	FC7-6278-000 запросить цену →	1 FLAPPER, PAPER DELIVERY
4	FC7-6281-000 запросить цену →	1 SPRING, ARM
5	FC7-6297-000 запросить цену →	1 PAD, SEPARATION [DP]
6	FC9-5654-000 запросить цену →	1 SHEET, SEPARATION PAD
7	FC7-6299-000 запросить цену →	1 HOLDER, SEPARATION PAD
8	FC7-6300-000 запросить цену →	1 CLAMP, SEPARATION PAD
9	FC9-1512-000 запросить цену →	1 LEVER, RELEASE
10	FL3-1431-000 запросить цену →	1 ARM, SEPARATION SWING
11	FL3-1437-000 запросить цену →	1 GUIDE, LOWER ASSEMBLY
12	FM4-1885-000 запросить цену →	1 PAPER FEED ROLLER ASSEMBLY
13	FM3-9541-000 запросить цену →	1 PAPER DELIVERY ASSEMBLY
14	FM3-9542-000 запросить цену →	1 DRIVE PLATE ASSEMBLY
15	FM3-9543-000 запросить цену →	1 SOLENOID ASSEMBLY SL701
16	FM4-1872-000 запросить цену →	1 MOTOR DRIVE ASSEMBLY M702
17	FM4-1873-000 запросить цену →	1 GUIDE ASSEMBLY, UPPER
18	FM4-1875-000 запросить цену →	1 PAPER DELIVERY ROLLER ASS'Y
19	FU5-6992-000 запросить цену →	3 ROLLER, AUXILIARY
20	FU6-2998-000 запросить цену →	1 SPRING, COMPRESSION
21	FU6-2999-000 запросить цену →	1 SPRING, TENSION
22	FU7-0667-000 запросить цену →	1 GEAR, 20T
23	FU7-0668-000 запросить цену →	1 GEAR, 54T
24	FU7-0669-000 запросить цену →	1 GEAR, 46T/23T
25	FU7-0671-000 запросить цену →	1 GEAR, 36T
26	FU7-0676-000 запросить цену →	1 GEAR, 21T/42T
27	FU7-0678-000 запросить цену →	1 GEAR, 51T/17T
28	FU7-2016-000 запросить цену →	1 SPRING, COMPRESSION
29	FU7-2021-000 запросить цену →	1 SPRING, COMPRESSION
30	FU8-2008-000 запросить цену →	3 SPRING, COMPRESSION
31	HC1-0586-000 запросить цену →	5 RETAINING RING
32	HU1-1022-000 запросить цену →	4 BUSHING
33	VS1-7177-002 запросить цену →	1 CONNECTOR, SNAP TIGHT, BK
34	VS1-7207-004 запросить цену →	1 CONNECTOR, SNAP TIGHT, BK
35	WG8-5696-000 запросить цену →	2 PHOTO INTERRUPTER, TLP1243 PS702,PS703

15. FM3-9798-000 1 CASSETTE ASSEMBLY

№	Артикул	Описание
1	FC9-2032-000 запросить цену →	1 COVER, FRONT
2	FC9-2034-000 запросить цену →	1 ARM, REMNANT INDICATION
3	FC9-2035-000 запросить цену →	1 LEVER, REMNANT INDICATION
4	FC9-2072-000 запросить цену →	1 SPRING, GROUNDING
5	FC9-2074-000 запросить цену →	1 STOPPER, LEFT
6	FC9-2075-000 запросить цену →	1 STOPPER, RIGHT
7	FC9-2076-000 запросить цену →	1 COVER, STOPPER, LEFT
8	FC9-2077-000 запросить цену →	1 COVER, STOPPER, RIGHT
9	FC9-2078-000 запросить цену →	1 LEVER, LOCK
10	FC9-2089-000 запросить цену →	1 SPRING, TENSION
11	FC9-2090-000 запросить цену →	2 SPRING, COMPRESSION
12	FC9-2091-000 запросить цену →	1 SPRING, COMPRESSION
13	FL3-1504-000 запросить цену →	1 PLATE, PAPER LIFTING
14	FM3-9800-000 запросить цену →	1 PAPER SIDE END LEFT ASSEMBLY
15	FM3-9801-000 запросить цену →	1 PAPER SIDE END RIGHT ASSEMBLY
16	FM3-9802-000 запросить цену →	1 BACK END LIMIT ASSEMBLY
17	FS7-0980-000 запросить цену →	1 GEAR,16T
18	RC1-3507-000 запросить цену →	1 STOPPER, CASSETTE, RIGHT
19	RC1-3508-000 запросить цену →	1 STOPPER, CASSETTE, LEFT
20	RM1-6454-000 запросить цену →	1 SEPARATION PAD ASSEMBLY
21	RU5-2327-000 запросить цену →	2 SPRING, COMPRESSION

16. FM3-9525-000 1 READER ASSEMBLY

№	Артикул	Описание
1	FC9-7574-000 запросить цену →	2 SPACER, CIS
2	FC9-1493-000 запросить цену →	1 BELT, TIMING
3	FC9-2101-000 запросить цену →	1 MOUNT, SUPPORTER
4	FK2-8573-000 запросить цену →	1 CABLE, FLAT
5	FK2-8634-000 запросить цену →	1 CONTACT IMAGE SENSOR CIS
6	FK2-8635-000 запросить цену →	1 CABLE, FLAT
7	FM4-6597-000 запросить цену →	1 READER COVER UNIT
8	FM3-9527-000 запросить цену →	1 DC MOTOR ASSEMBLY M701
9	WG8-5696-000 запросить цену →	1 PHOTO INTERRUPTER, TLP1243 PS701
10	XA9-0476-000 запросить цену →	5 SCREW,TP M3X8
