Содержание
- 1. FIGURE A ASSEMBLY LOCATION DIAGRAM(1/15)
- 2. FIGURE 101 MACHINE FRONT PLATE
- 3. FIGURE 102 INTERNAL COMPONENTS 1
- 4. FIGURE 103 INTERNAL COMPONENTS 2

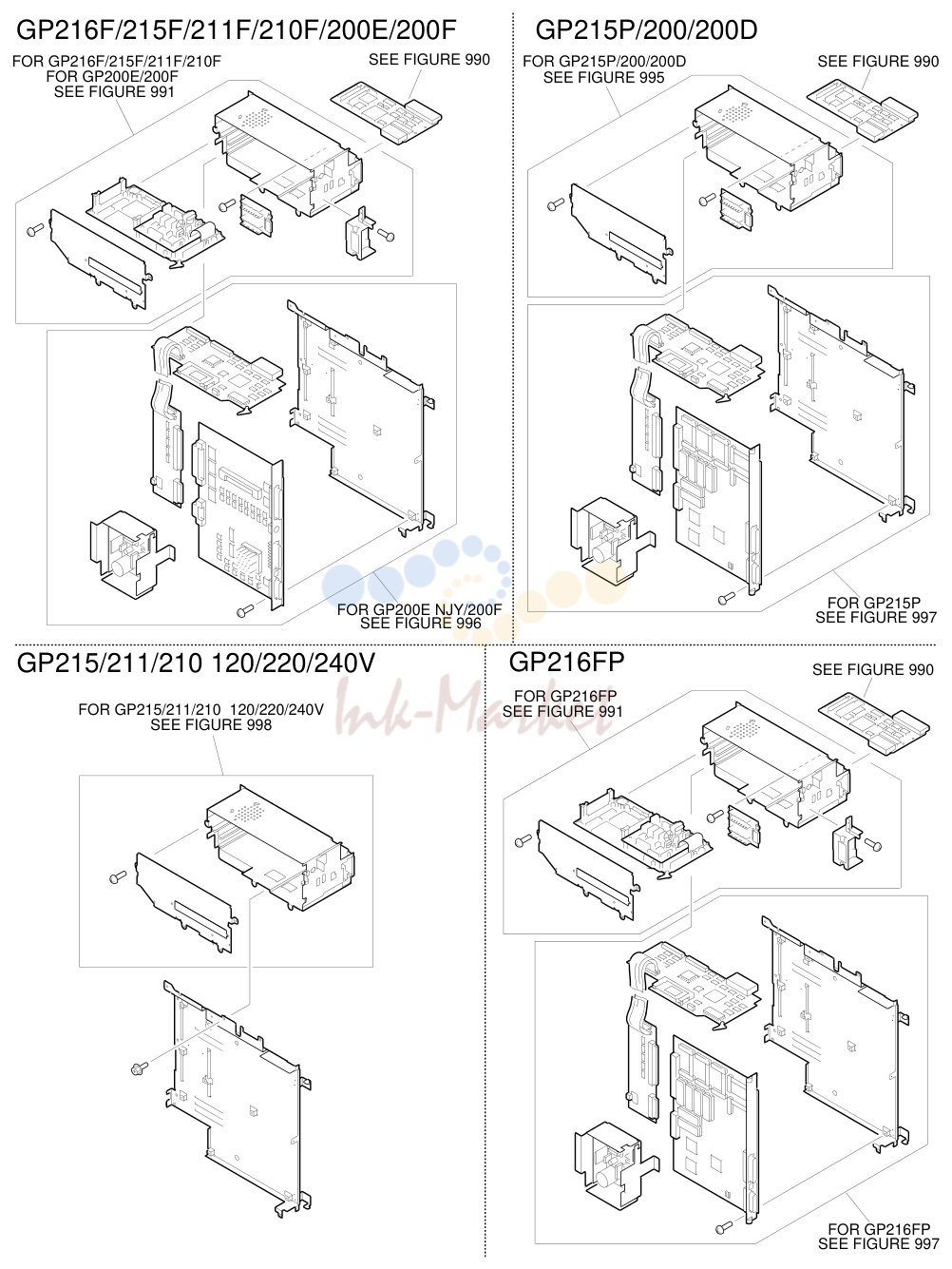

- 5. FIGURE 104 MACHINE REAR PLATE(2/2)

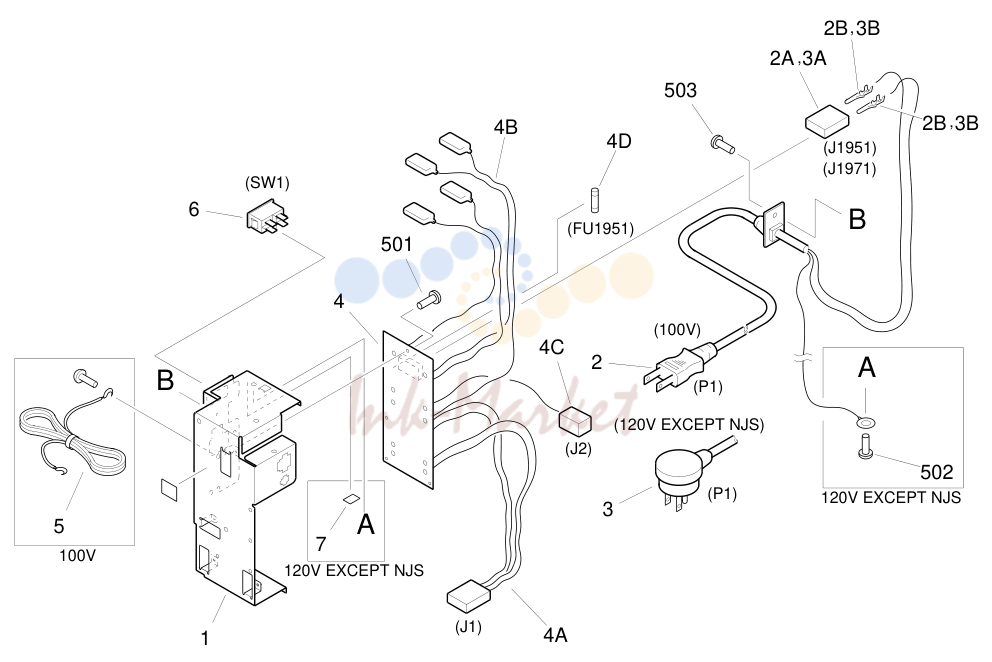

- 6. POWER CORD TERMINAL ASSEMBLY

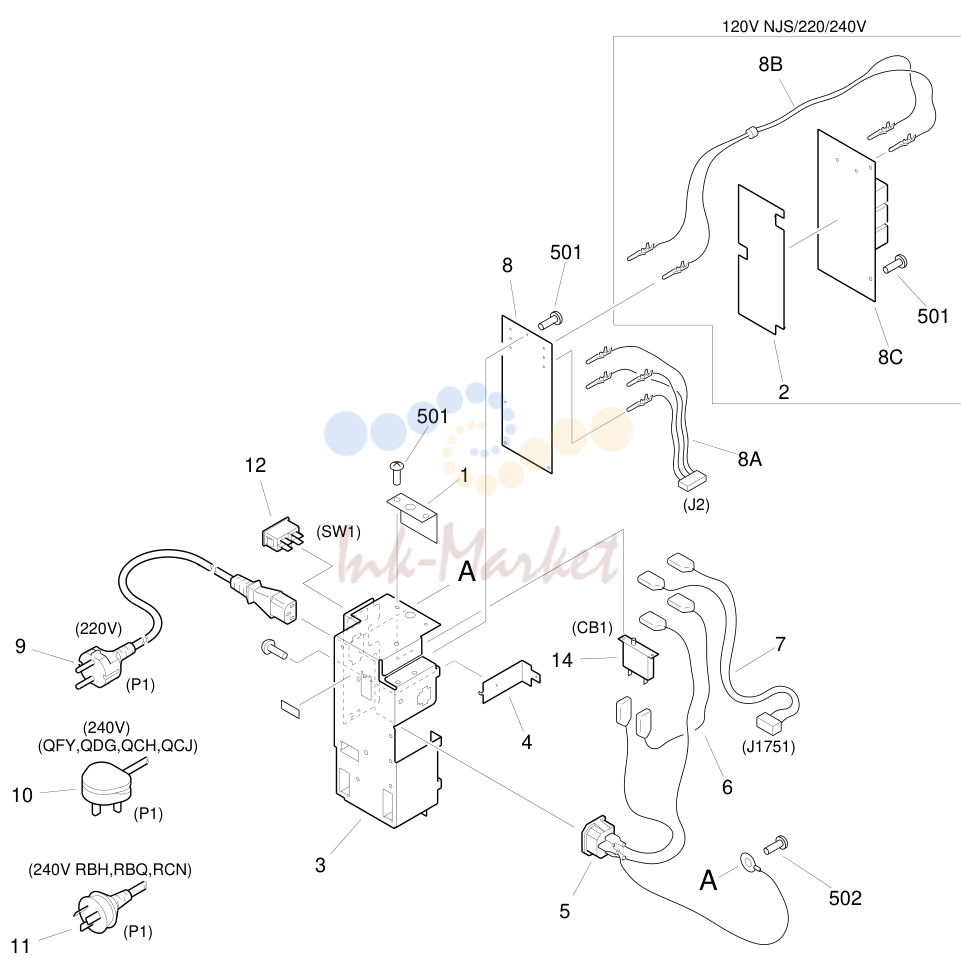

- 7. POWER CORD TERMINAL ASSEMBLY

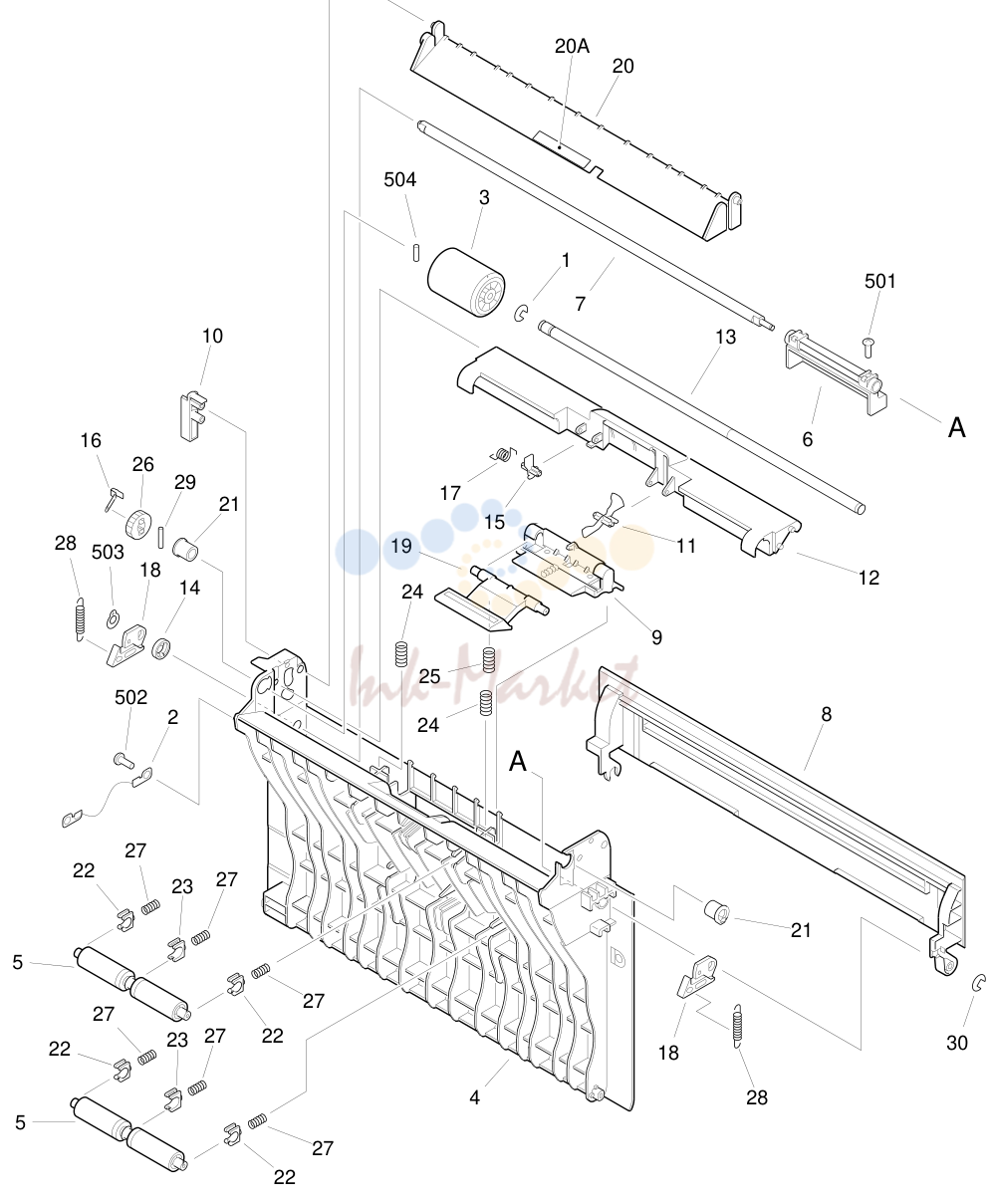

- 8. FIGURE 120 RIGHT DOOR ASSEMBLY
- 9. FIGURE 210 LENS MOUNT ASSEMBLY(2/2)

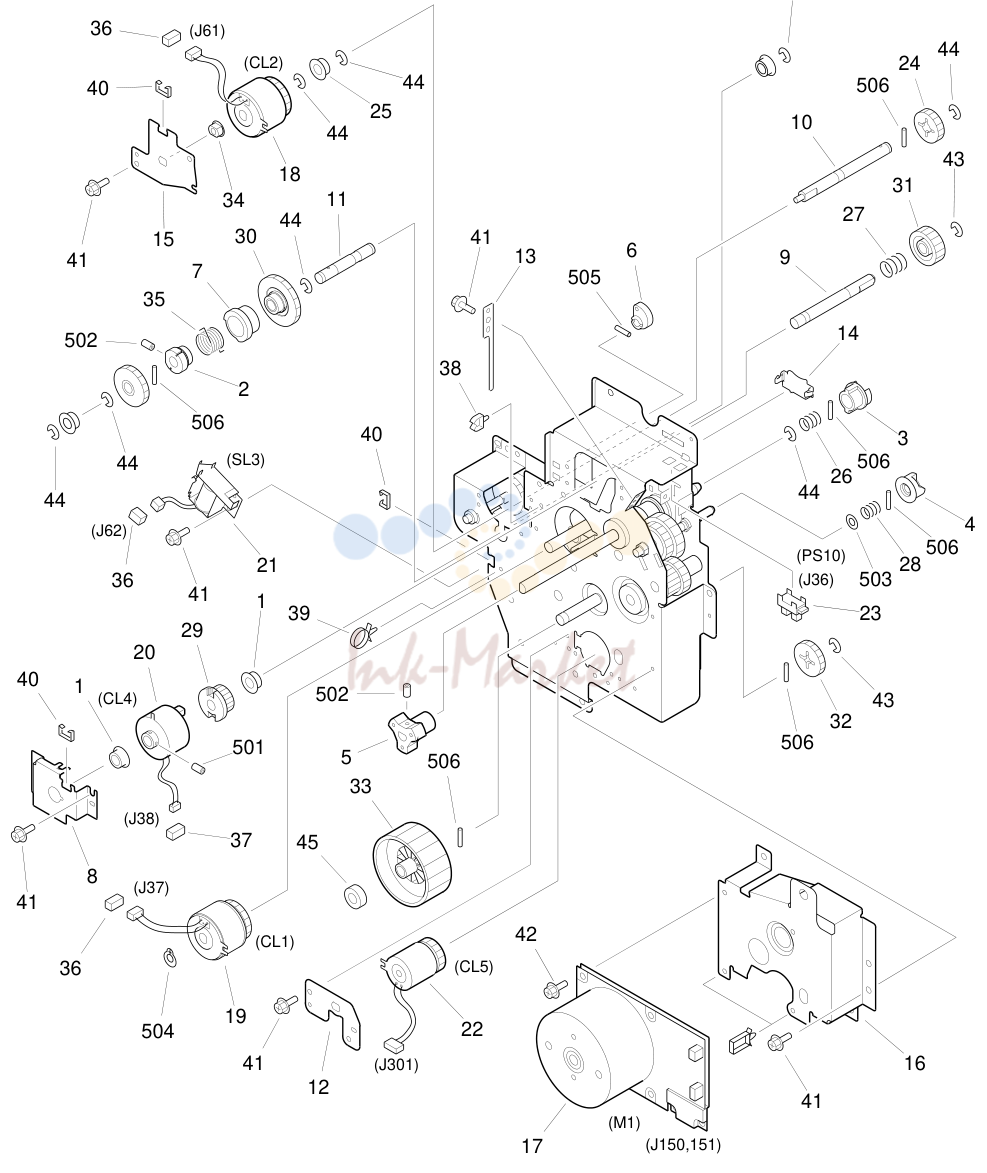

- 10. FIGURE 250 MAIN DRIVE ASSEMBLY
- 11. FIGURE 280 FIXING DRIVE ASSEMBLY
- 12. FIGURE 300 CASSETTE
- 13. FIGURE 310 PAPER PICK-UP ASSEMBLY(1/2)
- 14. FIGURE 326 MULTI FEEDER TRAY ASSEMBLY
- 15. FIGURE 330 FEEDER ASSEMBLY
- 16. LOWER PAPER FEEDER ASSEMBLY
- 17. LOWER FEED INLET FAN ASSEMBLY
- 18. LOWER FEED INLET ASSEMBLY
- 19. FIGURE 341 REGIST. FRONT GUIDE ASSEMBLY
- 20. DELIVERY ASSEMBLY
- 21. DELIVERY ASSEMBLY
- 22. FIGURE 400 MIRROR ASSEMBLY 1
- 23. FIGURE 401 MIRROR ASSEMBLY 2
- 24. FIGURE 640 DEVELOPING ASSEMBLY
- 25. FIGURE 810 FIXING ASSEMBLY
- 26. FIGURE 900 PCB LOCATION DIAGRAM(1/2)
- 27. FIGURE 910 DC POWER SUPPLY PCB ASSEMBLY
- 28. FIGURE 920 CONTROL PANEL CPU PCB ASSEMBLY
- 29. FIGURE 950 IMAGE PROCESSOR PCB ASSEMBLY
- 30. MULTI PDL PRINTER BOARD PCB ASSEMBLY
- 31. LIPS PRINTER BOARD PCB ASSEMBLY
- 32. FIGURE 991 FAX ASSEMBLY (GP215F/210F/200E/200F)
- 33. FAX BOARD PCB ASSEMBLY
- 34. NCU BOARD PCB ASSEMBLY
- 35. MULTI PDL PRINTER BOARD UNIT
- 36. FIGURE 997 LIPS PRINTER BOARD UNIT (GP215P/216FP)
- 37. FIGURE B LIST OF CONNECTORS(1/3)
- 38. FIGURE C93 DC CONTROLLER PCB ASSEMBLY
- 39. FIGURE FA ASSEMBLY LOCATION DIAGRAM
- 40. FIGURE FA ASSEMBLY LOCATION DIAGRAM
- 41. MULTI PDL PRINTER BOARD-B1 PCB ASSEMBLY
- 42. FIGURE F95 PRINTER BOARD-P3 PCB ASSEMBLY (120V USA)
- 43. FIGURE FA ASSEMBLY LOCATION DIAGRAM
- 44. FIGURE F96 PS NETWORK PRINTER BOARD-C1 (100V)
- 45. NETWORK MULTI-PDL PRINTER BOARD-D1
- 46. NETWORK PRINTER BOARD-E1
- 47. FIGURE GA ASSEMBLY LOCATION DIAGRAM
- 48. FIGURE G90 FAX BOARD PCB ASSEMBLY
- 49. FIGURE G91 NCU BOARD PCB ASSEMBLY
- 50. FIGURE G92 FAX BOARD PCB ASSEMBLY
- 51. FIGURE G93 NCU BOARD PCB ASSEMBLY
- 52. FIGURE KA ASSEMBLY LOCATION DIAGRAM
- 53. FIGURE K91 PRINTER BOARD-P3 PCB ASSEMBLY (220/240V)
- 54. FIGURE K92 PS PRINTER BOARD-B1 PCB ASSEMBLY (100V)
- 55. FIGURE K95 KANJI ROM BOARD PCB ASSEMBLY (100V)
- 56. FIGURE MA ASSEMBLY LOCATION DIAGRAM
- 57. FIGURE M90 IMAGE EDITING BOARD X PCB ASSEMBLY
- 58. FIGURE VA ASSEMBLY LOCATION DIAGRAM
- 59. FIGURE VA ASSEMBLY LOCATION DIAGRAM
- 60. FIGURE VA ASSEMBLY LOCATION DIAGRAM
- 61. FIGURE YA ASSEMBLY LOCATION DIAGRAM

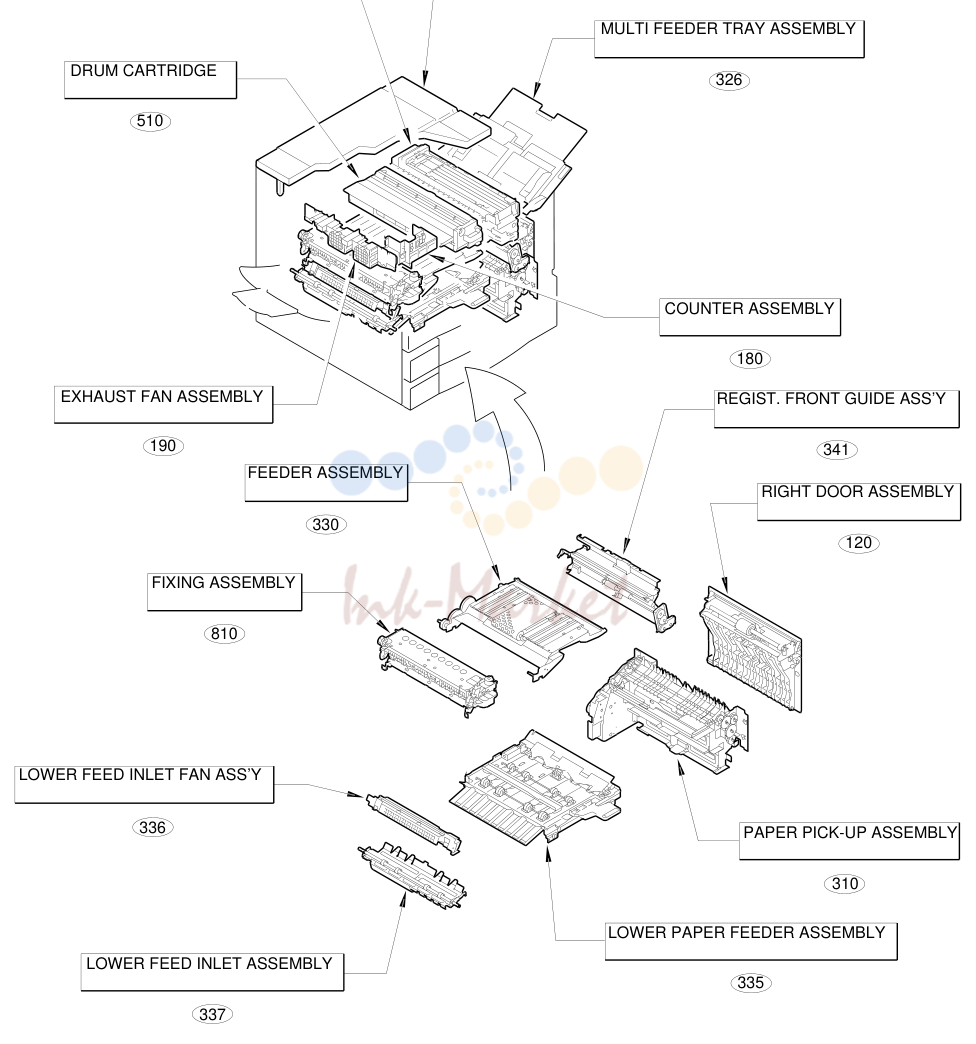

1. FIGURE A ASSEMBLY LOCATION DIAGRAM(1/15)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 34 | 1 29 34 13 120V EXCEPT NJS | ||
| 30 | 120V NJS/220/240V GP200E | ||
| 100-1 | COPYRIGHT © 1999 CANON INC. CANON GP216/215/211/210/200 REV.3 APR. 1999 PRINTED IN JAPAN [IMPRIME AU JAPON] | ||
| 100 | - NPN RF EXTERNAL COVERS, PANELS, ETC. | ||
| 1 | FB1-7157-000 запросить цену → | COVER | |
| 2 | FB1-7222-000 запросить цену → | RETAINER, GLASS, RIGHT MODEL A | |
| 3 | FB3-2218-020 запросить цену → | COVER, LEFT | |
| 4 | FB3-2224-000 запросить цену → | PIN, HINGE | |
| 5 | FB3-2238-000 запросить цену → | COVER, LEFT | |
| 6 | FB3-2241-000 запросить цену → | HOLDER, GLASS | |
| 7 | FB3-2242-000 запросить цену → | COVER, UPPER, REAR | |
| 8 | FB3-2259-000 запросить цену → | COVER, LOWER, RIGHT | |
| 9 | FB3-2260-000 запросить цену → | COVER, POWER CORD | |
| 10 | FB3-2514-000 запросить цену → | LABEL, SERVICE | |
| 11 | FB3-2616-000 запросить цену → | COVER, REAR | |
| 12 | FB3-2617-000 запросить цену → | PLATE, BLANKING, SYS | |
| 13 | FB3-2618-000 запросить цену → | PLATE, BLANKING, SC | |
| 14 | FB3-2619-000 запросить цену → | PLATE, BLANKING, F | |
| 15 | FB3-2623-000 запросить цену → | PLATE, BLANKING, P | |
| 16 | FB3-5754-020 запросить цену → | MOUNT, TRAY RDF TYPE | |
| 17 | FB3-5755-020 запросить цену → | PLATE, TRAY RDF TYPE | |
| 18 | FB4-6728-000 запросить цену → | LABEL, "SUPER G3" GP200E NKM | |
| 19 | FF5-4559-020 запросить цену → | COVER, JUMP PLATE, LEFT UPPER AB SIZE | |
| 100 | FF5-4584-000 запросить цену → | GLASS, COPYBOARD MODEL A AB SIZE | |
| 21 | FF5-4609-000 запросить цену → | COVER, RIGHT 100V | |
| 22 | FF9-1563-000 запросить цену → | CROSSMEMBER, UPPER, LEFT MODEL A | |
| 23 | FG5-6161-020 запросить цену → | PAPER DELIVERY TRAY UNIT ADF TYPE | |
| 24 | FG5-6185-000 запросить цену → | FRONT COVER UNIT MODEL A | |
| 100-3 | COPYRIGHT © 1999 CANON INC. CANON GP216/215/211/210/200 REV.3 APR. 1999 PRINTED IN JAPAN [IMPRIME AU JAPON] | ||
| 100 | FB4-5357-000 запросить цену → | COVER, FRONT MODEL B | |
| 25 | FG5-8513-000 запросить цену → | PAPER DELIVERY TRAY UNIT LGD,LGE,LHV,LHZ | |
| 26 | FG5-8704-000 запросить цену → | PAPER DELIVERY TRAY UNIT RDF TYPE | |
| 27 | FS8-8194-000 запросить цену → | LABEL, "WARNING CONNECTOR" 120V EXCEPT NJS | |
| 28 | ME1-0001-000 запросить цену → | LABEL, "VCCI-1" 100V | |
| 29 | ME1-0026-000 запросить цену → | LABEL, "LASER CLASS V" 120V NJS/220/240V | |
| 30 | ME1-0058-000 запросить цену → | LABEL, "NOISE" 120V EXCEPT NJS | |
| 31 | XA9-0265-000 запросить цену → | SCREW,W/WASHER,TRUSS HEAD EXCEPT RDF TYPE | |
| 32 | XA9-0626-000 запросить цену → | SCREW,RS,M3X6 | |
| 33 | XA9-0679-000 запросить цену → | SCREW,MACH.,FLAT HEAD,M3X4 RDF TYPE | |
| 34 | XA9-0685-000 запросить цену → | SCREW,RS,M4X6 | |
| 501 | XB1-2402-509 запросить цену → | SCREW,MACH.,TRUSS HEAD,M4X25 RDF TYPE | |
| 502 | XB4-7400-809 запросить цену → | SCREW,TAPPING,TRUSS HEAD,M4X8 | |
| 503 | XB4-7400-809 запросить цену → | SCREW,TAPPING,TRUSS HEAD,M4X8 120V NJS/220/240V | |
| 100-5 | COPYRIGHT © 1999 CANON INC. CANON GP216/215/211/210/200 REV.0 APR. 1999 PRINTED IN JAPAN [IMPRIME AU JAPON] |

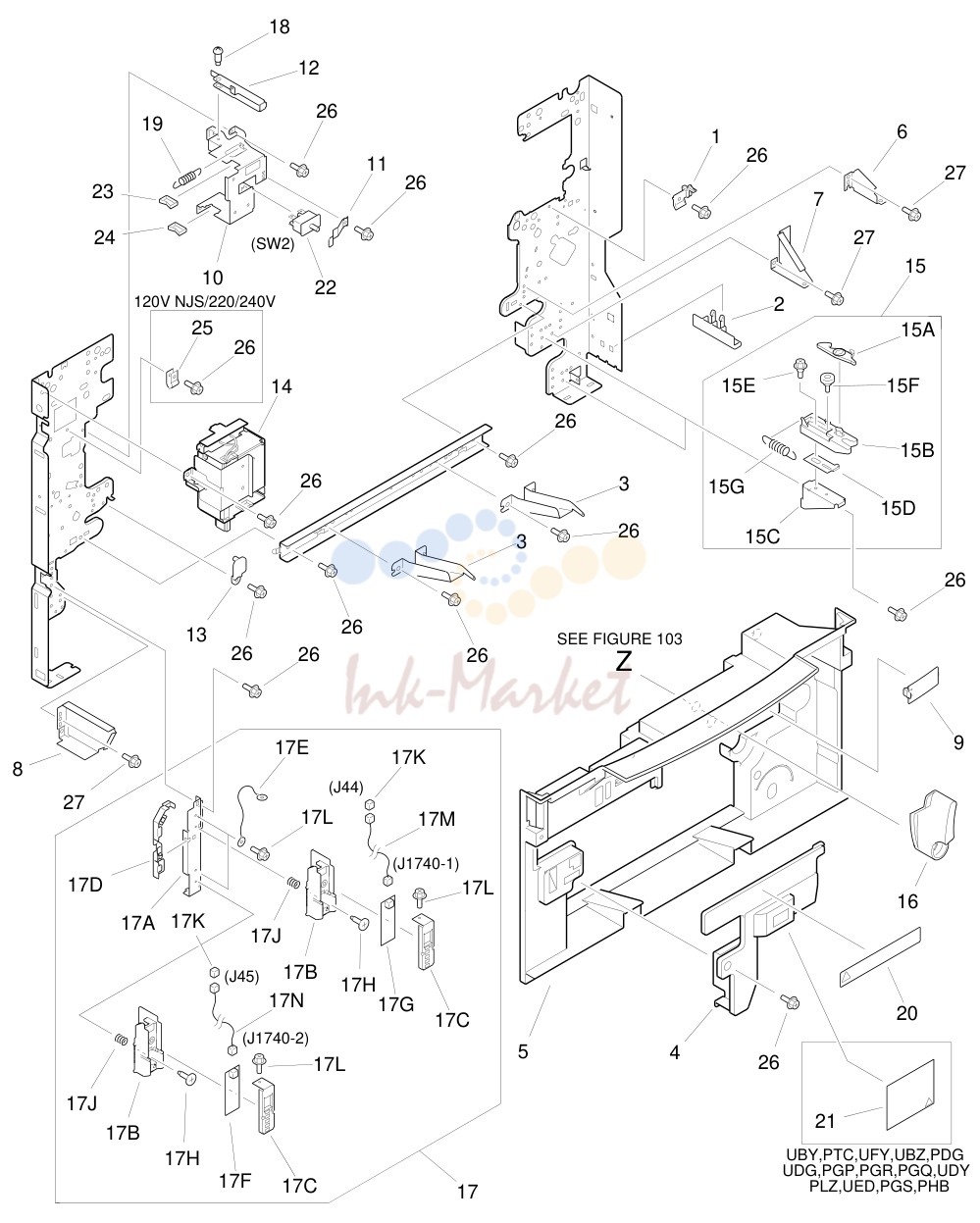

2. FIGURE 101 MACHINE FRONT PLATE
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 101 | - NPN RF MACHINE FRONT PLATE | ||
| 1 | FB3-2206-000 запросить цену → | PLATE, STOP DEVELOPING | |
| 2 | FB3-2221-000 запросить цену → | HANDLE, RIGHT, FRONT | |
| 3 | FB3-2223-000 запросить цену → | HINGE, FRONT COVER | |
| 4 | FB3-2249-000 запросить цену → | COVER, FIXING, INNER | |
| 5 | FB3-2251-040 запросить цену → | COVER, INNER 100V | |
| 6 | FB3-2311-000 запросить цену → | PLATE, REINFORCEMENT, RIGHT-U | |
| 7 | FB3-2312-000 запросить цену → | PLATE, REINFORCEMENT, RIGHT-L | |
| 8 | FB3-2313-000 запросить цену → | PLATE, REINFORCEMENT, LEFT | |
| 9 | FB3-2552-000 запросить цену → | PLATE, INNER COVER BLANKING | |
| 10 | FB3-2598-000 запросить цену → | MOUNT, DOOR SWITCH | |
| 11 | FB3-2599-000 запросить цену → | SPRING, LEAF | |
| 12 | FB3-2600-020 запросить цену → | LEVER, I.L. | |
| 13 | FB4-2668-000 запросить цену → | PLATE, THRUST STOP | |
| 14 | FG5-6206-030 запросить цену → | FIXING HEATER DRIVER PCB ASS’Y 100/120V | |
| 15 | FG5-6246-000 запросить цену → | CASSETTE CLICK UNIT | |
| 16 | FG5-6319-000 запросить цену → | HANDLE UNIT | |
| 17 | FG5-9029-000 запросить цену → | SIZE SENSOR SWITCH UNIT | |
| 101 | FB3-2949-000 запросить цену → | GUIDE, CABLE | |
| 18 | FS1-9005-000 запросить цену → | SCREW,STEPPED,M4 | |
| 19 | FS5-2331-000 запросить цену → | SPRING, TENSION | |
| 20 | FS5-8601-000 запросить цену → | LABEL, "WARNING LASER" MODEL A 100/120V | |
| 21 | FS6-8118-000 запросить цену → | LABEL, "CAUTION LASER" UBY,PTC,UFY,UBZ,PDG | |
| 22 | WC8-5051-000 запросить цену → | SWITCH, PUSH SW2 | |
| 23 | WT2-5011-000 запросить цену → | CLIP, CABLE | |
| 24 | WT2-5031-000 запросить цену → | CLIP, WIRE | |
| 25 | WT2-5156-000 запросить цену → | CLAPM, CABLE 120V NJS/220/240V | |
| 26 | XA9-0629-000 запросить цену → | AR SCREW,RS,M4X8 | |
| 27 | XA9-0722-000 запросить цену → | SCREW,RS,M4X12 | |
| 101-3 | COPYRIGHT © 1999 CANON INC. CANON GP216/215/211/210/200 REV.3 APR. 1999 PRINTED IN JAPAN [IMPRIME AU JAPON] |

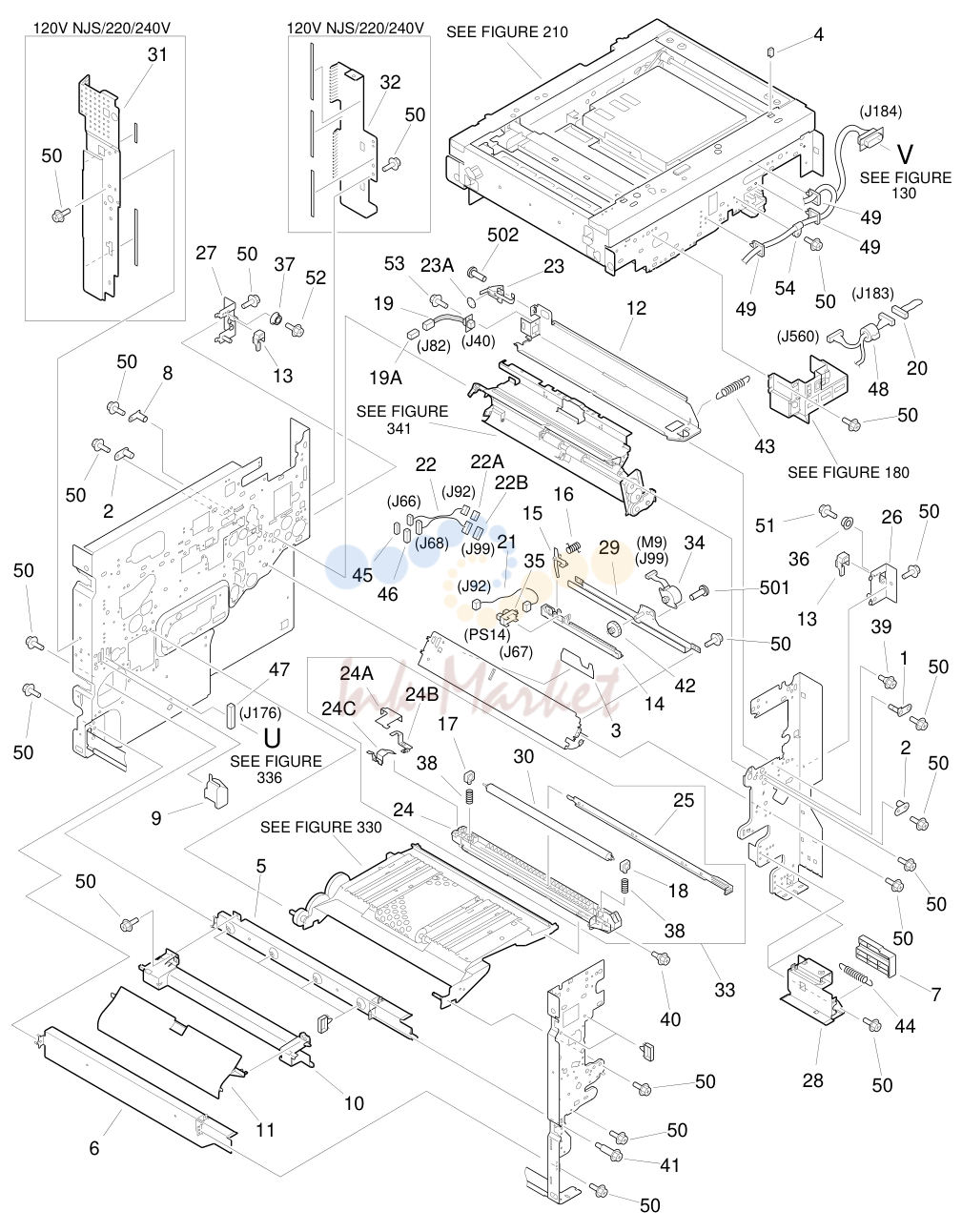

3. FIGURE 102 INTERNAL COMPONENTS 1
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 102 | - NPN RF INTERNAL COMPONENTS | ||
| 1 | FA1-9546-000 запросить цену → | PIN, POSITIONING | |
| 2 | FA4-1149-000 запросить цену → | PIN, PLATE | |
| 3 | FA9-3323-000 запросить цену → | SHEET, MOTOR CABLE GUIDE EXCEPT GP210/210F | |
| 4 | FB3-0544-000 запросить цену → | SHEET, GLASS PROTECTIVE | |
| 5 | FB3-2210-000 запросить цену → | RAIL, LEFT, UPPER | |
| 6 | FB3-2211-000 запросить цену → | RAIL, LEFT, LOWER | |
| 7 | FB3-2212-020 запросить цену → | COVER, RIGHT RAIL | |
| 8 | FB3-2214-000 запросить цену → | PIN, POSITIONING | |
| 9 | FB3-2219-000 запросить цену → | COVER, DELIVERY CONNECTOR | |
| 10 | FB3-2268-000 запросить цену → | COVER, AC CABLE | |
| 11 | FB3-2317-000 запросить цену → | GUIDE, LOWER FEEDER, REAR EXCEPT GP210/210F | |
| 12 | FB3-2665-000 запросить цену → | RAIL, DEVELOPING ASSEMBLY | |
| 13 | FB3-2829-000 запросить цену → | BLOCK, MULTI FEED TRAY, STOP | |
| 14 | FB3-2994-000 запросить цену → | BLOCK, SLIDE EXCEPT GP210/210F | |
| 15 | FB3-2995-000 запросить цену → | LINK, SIDE REGISTRATION EXCEPT GP210/210F | |
| 16 | FB3-2996-000 запросить цену → | SPRING, TORSION EXCEPT GP210/210F | |
| 17 | FB3-3081-000 запросить цену → | BUSHING, TRANS. ROLLER, REAR | |
| 18 | FB3-3086-000 запросить цену → | BUSHING, TRANS. ROLLER, FRONT | |
| 19 | FF3-1136-000 запросить цену → | CABLE, TONER SENSOR J40,82 | |
| 20 | FF3-1147-000 запросить цену → | CABLE, CCV J183 | |
| 21 | FF3-1176-000 запросить цену → | CABLE, SIDE REGISTRATION EXCEPT GP210/210F | |
| 22 | FF3-1178-000 запросить цену → | CABLE, SIDE REGIST. CONNECTING EXCEPT GP210/210F | |
| 102 | FF5-1458-020 запросить цену → | MOUNT, ELECTRODE | |
| 24 | FF5-4466-070 запросить цену → | N 1 FRAME, TRANSFER | |
| 25 | FF5-4467-020 запросить цену → | ELIMINATOR, STATIC CHARGE MODEL A | |
| 26 | FF5-4486-000 запросить цену → | SUPPORT, LATCH SHAFT, FRONT | |
| 27 | FF5-4487-020 запросить цену → | SUPPORT, LATCH SHAFT, REAR | |
| 28 | FF5-4493-000 запросить цену → | RAIL, RIGHT | |
| 29 | FF5-4506-000 запросить цену → | BRACKET, SIDE REGIST. MOTOR EXCEPT GP210/210F | |
| 30 | FF5-4565-000 запросить цену → | ROLLER, TRANSFER | |
| 31 | FF5-4628-000 запросить цену → | PLATE, SHIELD, LEFT, LOWER 120V NJS/220/240V | |
| 32 | FF5-4629-000 запросить цену → | PLATE, SHIELD, RIGHT, REAR 120V NJS/220/240V | |
| 33 | FG5-6267-060 запросить цену → | TRANSFER ROLLER UNIT MODEL A | |
| 34 | FH6-1253-000 запросить цену → | MOTOR, STEPPING EXCEPT GP210/210F | |
| 35 | FH7-7312-000 запросить цену → | PHOTO-INTERRUPTER EXCEPT GP210/210F | |
| 36 | FS5-1589-000 запросить цену → | BUSHING | |
| 37 | FS5-1589-000 запросить цену → | BUSHING | |
| 38 | FS5-2645-000 запросить цену → | SPRING, COMPRESSION | |
| 39 | FS5-9164-000 запросить цену → | SCREW,RS STEPPED,M4 | |
| 40 | FS5-9214-000 запросить цену → | SCREW,RS STEPPED,M4 | |
| 41 | FS5-9222-000 запросить цену → | SCREW,RS STEPPED,M4 | |
| 42 | FS6-0557-000 запросить цену → | GEAR, 12T/36T EXCEPT GP210/210F | |
| 43 | FS6-2306-000 запросить цену → | SPRING, TENSION | |
| 44 | FS6-2309-000 запросить цену → | SPRING, TENSION | |
| 102-3 | COPYRIGHT © 1999 CANON INC. CANON GP216/215/211/210/200 REV.3 APR. 1999 PRINTED IN JAPAN [IMPRIME AU JAPON] | ||
| 102 | VS1-5057-003 запросить цену → | CONNECTOR, SNAP TIGHT EXCEPT GP210/210F | |
| 46 | VS1-5057-006 запросить цену → | CONNECTOR, SNAP TIGHT EXCEPT GP210/210F | |
| 47 | VS1-5057-014 запросить цену → | CONNECTOR, SNAP TIGHT J176 | |
| 48 | WE8-5496-000 запросить цену → | CORE, FERRITE 120V NJS/220/240V | |
| 49 | WT2-0494-000 запросить цену → | AR CLAMP, CABLE | |
| 50 | XA9-0629-000 запросить цену → | AR SCREW,RS,M4X8 | |
| 51 | XA9-0724-000 запросить цену → | SCREW,RS,M3X8 | |
| 52 | XA9-0724-000 запросить цену → | SCREW,RS,M3X8 | |
| 53 | XA9-0724-000 запросить цену → | SCREW,RS,M3X8 | |
| 54 | FB3-9435-000 запросить цену → | PLATE, CABLE CLAMP 120V NJS/220/240V | |
| 501 | XB1-2300-609 запросить цену → | SCREW,MACH.,TRUSS HEAD,M3X6 EXCEPT GP210/210F | |
| 502 | XB1-2300-609 запросить цену → | SCREW,MACH.,TRUSS HEAD,M3X6 |

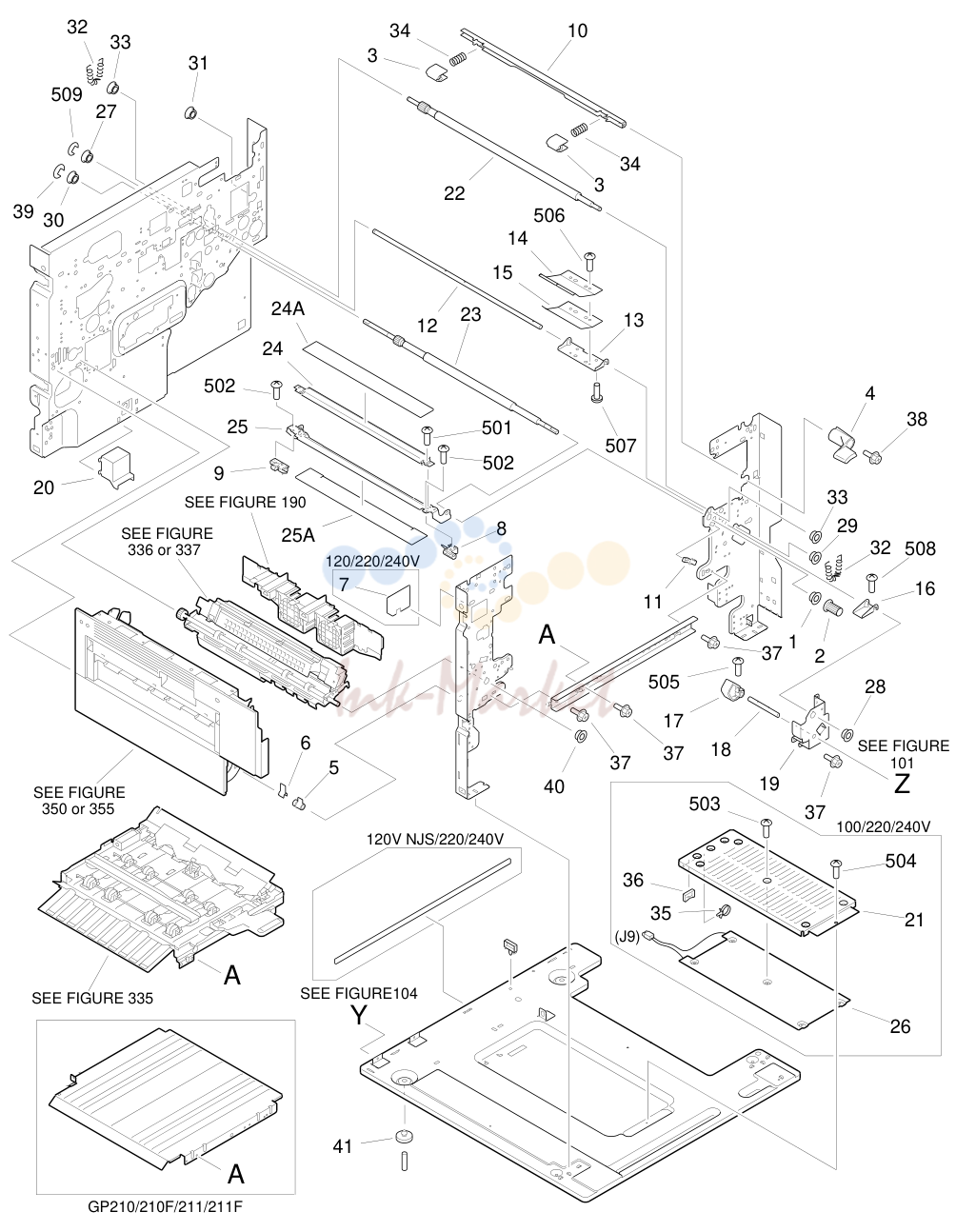

4. FIGURE 103 INTERNAL COMPONENTS 2
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 103 | - NPN RF INTERNAL COMPONENTS | ||
| 1 | FA1-0056-000 запросить цену → | BUSHING | |
| 2 | FB1-7214-000 запросить цену → | KNOB | |
| 3 | FB2-3900-000 запросить цену → | CAM, DEVELOPMENT PRESSURE | |
| 4 | FB3-2205-000 запросить цену → | HANDLE, DEVELOPMENT PRESSURE MODEL A | |
| 5 | FB3-2216-000 запросить цену → | BUSHING | |
| 6 | FB3-2217-000 запросить цену → | BUSHING | |
| 7 | FB3-2373-000 запросить цену → | SHEET, BLANKING 120/220/240V | |
| 8 | FB3-2662-000 запросить цену → | BLOCK, PUSH-ON, FRONT | |
| 9 | FB3-2663-000 запросить цену → | BLOCK, PUSH-ON, REAR | |
| 10 | FB3-2667-000 запросить цену → | SHAFT, PRESSURE | |
| 11 | FB3-2782-000 запросить цену → | BLOCK, TRANSFER GUIDE SUPPORT | |
| 12 | FB3-3027-000 запросить цену → | SHAFT, FEED PRESSURE | |
| 13 | FB3-3028-000 запросить цену → | HOLDER, LEAF SPRING | |
| 14 | FB3-3029-000 запросить цену → | SPRING, LEAF, UPPER | |
| 15 | FB3-3030-000 запросить цену → | SPRING, LEAF, LOWER | |
| 16 | FB3-3031-000 запросить цену → | LEVER, PAPER FEED PRESSURE | |
| 17 | FB3-3033-000 запросить цену → | CAM, PRESSURE | |
| 18 | FB3-3034-000 запросить цену → | SHAFT, CAM | |
| 19 | FB3-3035-000 запросить цену → | MOUNT, PRESSURE CAM | |
| 20 | FB3-3192-030 запросить цену → | COVER, HEATER CONNECTOR | |
| 21 | FB3-7192-000 запросить цену → | COVER, CASSETTE HEATER 100/220/240V | |
| 22 | FF5-4476-000 запросить цену → | ROLLER, REGISTRATION, UPPER | |
| 23 | FF5-4477-000 запросить цену → | ROLLER, REGISTRATION, LOWER | |
| 24 | FF5-4542-020 запросить цену → | GUIDE, TRANSFER, UPPER | |
| 25 | FF5-4543-000 запросить цену → | GUIDE, TRANSFER, LOWER | |
| 26 | FH7-4507-000 запросить цену → | HEATER, CASSETTE 100V | |
| 103 | FH7-4509-000 запросить цену → | HEATER, CASSETTE 220/240V | |
| 27 | FS1-1189-000 запросить цену → | BUSHING | |
| 28 | FS1-1189-000 запросить цену → | BUSHING | |
| 29 | FS1-1202-000 запросить цену → | BUSHING | |
| 30 | FS1-1402-000 запросить цену → | BUSHING | |
| 31 | FS2-1431-000 запросить цену → | BUSHING | |
| 32 | FS2-2783-000 запросить цену → | SPRING, TENSION | |
| 33 | FS5-1261-000 запросить цену → | BUSHING, REGISTRATION, UPPER | |
| 34 | FS6-2317-000 запросить цену → | SPRING, COMPRESSION | |
| 35 | WT2-5041-000 запросить цену → | CLAMP, CABLE 100/220/240V | |
| 36 | WT2-5056-000 запросить цену → | CLIP, WIRE 100/220/240V | |
| 37 | XA9-0629-000 запросить цену → | AR SCREW,RS,M4X8 | |
| 38 | XA9-0629-000 запросить цену → | SCREW,RS,M4X8 | |
| 39 | XD9-0137-000 запросить цену → | RING,E | |
| 40 | XG9-0250-000 запросить цену → | BEARING, BALL | |
| 41 | XH9-0059-000 запросить цену → | FOOT, RUBBER | |
| 501 | XB1-2300-609 запросить цену → | SCREW,MACH.,TRUSS HEAD,M3X6 | |
| 502 | XB1-2301-009 запросить цену → | SCREW,MACH.,TRUSS HEAD,M3X10 | |
| 503 | XB1-2400-409 запросить цену → | SCREW,MACH.,TRUSS HEAD,M4X4 100/220/240V | |
| 504 | XB1-2400-606 запросить цену → | SCREW,MACH.,TRUSS HEAD,M4X6 100/220/240V | |
| 505 | XB1-2401-609 запросить цену → | SCREW,MACH.,TRUSS HEAD,M4X16 | |
| 506 | XB6-7400-509 запросить цену → | SCREW,TP,M4X5 | |
| 507 | XB6-7501-209 запросить цену → | SCREW,TP,M5X12 | |
| 508 | XB6-7501-209 запросить цену → | SCREW,TP,M5X12 | |
| 509 | XD2-1100-642 запросить цену → | RING,E | |
| 103-3 | COPYRIGHT © 1999 CANON INC. CANON GP216/215/211/210/200 REV.3 APR. 1999 PRINTED IN JAPAN [IMPRIME AU JAPON] | ||
| 67 | SEE NEXT PAGE | ||
| 2 | COPYBOARD COVER 59 (J21) | ||
| 28 | 120V NJS/220/240V | ||
| 49 | 3 508 53 52 (J63) SEE FIGURE | ||
| 501 | 67 19 510 69 SEE FIGURE | ||
| 104-1 | COPYRIGHT © 1999 CANON INC. CANON GP216/215/211/210/200 REV.3 APR. 1999 PRINTED IN JAPAN [IMPRIME AU JAPON] |
5. FIGURE 104 MACHINE REAR PLATE(2/2)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 104 | - NPN RF MACHINE REAR PLATE | ||
| 1 | FB1-6668-000 запросить цену → | LEVER, SENSING | |
| 2 | FB3-2208-000 запросить цену → | GUIDE, DC CABLE, | |
| 3 | FB3-2209-000 запросить цену → | FLYWHEEL | |
| 4 | FB3-2222-000 запросить цену → | HANDLE, RIGHT, REAR | |
| 5 | FB3-2255-000 запросить цену → | PLATE, REINFORCEMENT, REAR, | |
| 6 | FB3-2256-000 запросить цену → | GUIDE, CABLE, | |
| 7 | FB3-2350-000 запросить цену → | PLATE, INLET MOTOR BLANKING GP210/210F | |
| 8 | FB3-2592-000 запросить цену → | BLOCK, TRANSFER CONNECTING | |
| 9 | FB3-2596-000 запросить цену → | SUPPORT, CORD | |
| 10 | FB3-2601-000 запросить цену → | MOUNT, ACC CONNECTOR 100/120V EXCEPT NJS | |
| 11 | FB3-2609-000 запросить цену → | MOUNT, DF CONNECTOR | |
| 12 | FB3-2644-000 запросить цену → | PLATE, TERMINAL, | |
| 13 | FB3-2645-000 запросить цену → | PLATE, TERMINAL, | |
| 14 | FB3-2761-000 запросить цену → | LINK, SOLENOID DRIVE | |
| 15 | FB3-2762-000 запросить цену → | PLATE, CONTACT | |
| 16 | FB3-2763-000 запросить цену → | BLOCK, CONTACT | |
| 17 | FB3-2791-000 запросить цену → | ROLLER, SENSOR MOUNT | |
| 18 | FB3-2792-000 запросить цену → | PLATE, RDF SLIDER | |
| 19 | FB3-2792-000 запросить цену → | PLATE, RDF SLIDER | |
| 20 | FB3-3180-000 запросить цену → | MOUNT, COOLING FAN | |
| 21 | FB3-3193-020 запросить цену → | GUIDE, RDF | |
| 22 | FF3-1137-000 запросить цену → | CABLE, FLUORESCENT LAMP J20,208 | |
| 23 | FF3-1157-000 запросить цену → | CABLE, SORTER 100/120V EXCEPT NJS | |
| 24 | FF3-1158-000 запросить цену → | CABLE, PEDESTAL 100/120V EXCEPT NJS | |
| 104-3 | COPYRIGHT © 1999 CANON INC. CANON GP216/215/211/210/200 REV.3 APR. 1999 PRINTED IN JAPAN [IMPRIME AU JAPON] | ||
| 104 | FF3-1160-000 запросить цену → | CABLE, DF 100/120V EXCEPT NJS | |
| 26 | FF3-1163-000 запросить цену → | CABLE, TRANSFER | |
| 27 | FF3-1164-000 запросить цену → | CABLE, STATIC EL./TRANS. GUIDE J206 | |
| 28 | FF3-1187-000 запросить цену → | CABLE, DEVELOPMENT/OUT PUT | |
| 29 | FF3-1189-000 запросить цену → | CABLE, DEVELOPMENT/PRIMARY J205 | |
| 30 | FF5-4499-000 запросить цену → | PLATE, TERMINAL, TG | |
| 31 | FF5-4500-000 запросить цену → | PLATE, TERMINAL, T | |
| 32 | FF5-4501-000 запросить цену → | PLATE, TERMINAL, S | |
| 33 | FF5-4571-000 запросить цену → | SUPPORT, PRINTER | |
| 34 | FF5-4574-000 запросить цену → | MOUNT, RDF SLIDE MODEL A | |
| 35 | FF5-4574-000 запросить цену → | MOUNT, RDF SLIDE MODEL A | |
| 36 | FG5-6195-000 запросить цену → | APC POWER SUPPLY PCB UNIT 100/120V | |
| 37 | FG5-6254-000 запросить цену → | INLET DRIVE UNIT MODEL A | |
| 38 | FG5-6255-000 запросить цену → | LOWER FEEDER DRIVE UNIT EXCEPT GP210/210F | |
| 39 | FG5-6316-000 запросить цену → | DRUM SENSOR UNIT J30 | |
| 104 | FH2-5824-000 запросить цену → | COVER, CONNECTOR, | |
| 41 | FH2-5824-000 запросить цену → | COVER, CONNECTOR, 1 COPYBOARD COVER TYPE | |
| 42 | FH6-1257-000 запросить цену → | FAN, POWER SUPPLY COOLING FM5 J21 | |
| 43 | FH7-5394-000 запросить цену → | SOLENOID, DC24V SL1 J63 | |
| 44 | FH7-7312-000 запросить цену → | PHOTO-INTERRUPTER PS3 J65 | |
| 45 | FS2-2351-000 запросить цену → | SPRING, TENSION | |
| 46 | FS5-2391-000 запросить цену → | SPRING, TENSION | |
| 47 | FS6-2305-000 запросить цену → | SPRING, TENSION | |
| 48 | FS6-2315-000 запросить цену → | SPRING, COMPRESSION | |
| 49 | FS6-2816-000 запросить цену → | SPRING, COMPRESSION | |
| 50 | ME1-0008-000 запросить цену → | LABEL, "HIGH VOLTAGE" | |
| 51 | VR1-1141-103 запросить цену → | RESISTOR, 10KOHM, 1/4W | |
| 52 | VS1-5057-002 запросить цену → | CONNECTOR, SNAP TIGHT J63 | |
| 53 | VS1-5057-002 запросить цену → | CONNECTOR, SNAP TIGHT J30 | |
| 54 | VS1-5057-004 запросить цену → | CONNECTOR, SNAP TIGHT J77 | |
| 55 | VS1-5057-005 запросить цену → | CONNECTOR, SNAP TIGHT J42 | |
| 56 | VS1-5057-006 запросить цену → | CONNECTOR, SNAP TIGHT EXCEPT GP210/210F | |
| 57 | VS1-5057-007 запросить цену → | CONNECTOR, SNAP TIGHT J28 | |
| 58 | WE8-5113-000 запросить цену → | CORE 120V NJS/220/240V | |
| 59 | WE8-5141-000 запросить цену → | CLAMP, SLEEVE FERRITE MODEL B | |
| 60 | WE8-5184-000 запросить цену → | FERRITE CORE 120V NJS/220/240V | |
| 61 | WE8-5459-000 запросить цену → | SLEEVE CORE 120V NJS/220/240V | |
| 62 | WE8-5496-000 запросить цену → | CORE, FERRITE MODEL B 220/240V | |
| 63 | WT2-0494-000 запросить цену → | AR CLAMP, CABLE | |
| 64 | WT2-5011-000 запросить цену → | AR CLIP, CABLE | |
| 65 | WT2-5011-000 запросить цену → | CLIP, CABLE | |
| 66 | WT2-5041-000 запросить цену → | CLAMP, CABLE | |
| 67 | XA9-0629-000 запросить цену → | AR SCREW,RS,M4X8 | |
| 68 | XA9-0722-000 запросить цену → | SCREW,RS,M4X12 | |
| 104-5 | COPYRIGHT © 1999 CANON INC. CANON GP216/215/211/210/200 REV.3 APR. 1999 PRINTED IN JAPAN [IMPRIME AU JAPON] | ||
| 104 | XA9-0724-000 запросить цену → | SCREW,RS,M3X8 | |
| 70 | XA9-0724-000 запросить цену → | SCREW,RS,M3X8 | |
| 501 | XB1-2300-407 запросить цену → | SCREW,MACH.,TRUSS HEAD,M3X4 | |
| 502 | XB1-2300-409 запросить цену → | SCREW,MACH.,TRUSS HEAD,M3X4 | |
| 503 | XB1-2300-607 запросить цену → | SCREW,MACH.,TRUSS HEAD,M3X6 | |
| 504 | XB1-2300-607 запросить цену → | SCREW,MACH.,TRUSS HEAD,M3X6 | |
| 505 | XB1-2402-509 запросить цену → | SCREW,MACH.,TRUSS HEAD,M4X25 | |
| 506 | XB2-7400-607 запросить цену → | SCREW,W/WASHER,M4X6 | |
| 507 | XB2-8401-009 запросить цену → | SCREW,W/WASHER,M4X10 | |
| 508 | XB4-7300-609 запросить цену → | SCREW,TAPPING,TRUSS HEAD,M3X6 | |
| 509 | XD1-4200-302 запросить цену → | WASHER,TOOTHED LOCK | |
| 510 | XD1-4200-302 запросить цену → | WASHER,TOOTHED LOCK | |
| 511 | XD3-1300-102 запросить цену → | PIN,SPRING |
6. POWER CORD TERMINAL ASSEMBLY
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 110 | FG5-6196-000 запросить цену → | POWER CORD TERMINAL ASSEMBLY 100V | |
| 1 | FB3-2611-000 запросить цену → | MOUNT, POWER CORD | |
| 2 | FF3-1151-000 запросить цену → | CORD, POWER SUPPLY 100V | |
| 3 | FF3-1152-000 запросить цену → | CORD, POWER SUPPLY 120V EXCEPT NJS | |
| 4 | FG5-6290-000 запросить цену → | NOISE FILTER PCB ASSEMBLY 100V | |
| 5 | FH2-5006-000 запросить цену → | WIRE, GROUNDING SEE NOTE | |
| 6 | FH7-6254-000 запросить цену → | SWITCH, MAIN SW1 | |
| 7 | ME1-0009-000 запросить цену → | LABEL, "GROUNDING MARK" 120V EXCEPT NJS | |
| 501 | XB1-2300-607 запросить цену → | SCREW,MACH.,TRUSS HEAD,M3X6 | |
| 502 | XB2-7400-607 запросить цену → | SCREW,W/WASHER,M4X6 120V EXCEPT NJS | |
| 503 | XB6-7300-607 запросить цену → | SCREW,TP,M3X6 |
7. POWER CORD TERMINAL ASSEMBLY
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 111 | FG5-9261-000 запросить цену → | POWER CORD TERMINAL ASSEMBLY 120V NJS | |
| 1 | FB3-2380-000 запросить цену → | SHEET, SEPARATION | |
| 2 | FB3-2479-000 запросить цену → | SHEET, FILTER 120V NJS/220/240V | |
| 3 | FB3-2612-000 запросить цену → | MOUNT, POWER CORD | |
| 4 | FB3-2614-000 запросить цену → | SUPPORT, FILTER PCB | |
| 5 | FF3-1153-000 запросить цену → | CORD, AC INLET | |
| 6 | FF3-1309-000 запросить цену → | CABLE, CIRCUIT BREAKER | |
| 7 | FF3-1310-000 запросить цену → | CABLE, FILTER, 4 J1751 | |
| 8 | FG5-9172-000 запросить цену → | NOISE FILTER PCB ASSEMBLY 120V NJS | |
| 9 | FH2-5761-020 запросить цену → | CORD, POWER SEE NOTE P1 | |
| 10 | FH2-5762-000 запросить цену → | CORD, POWER SEE NOTE P1 | |
| 11 | FH2-5763-000 запросить цену → | CORD, POWER SEE NOTE P1 | |
| 12 | FH7-6254-000 запросить цену → | SWITCH, MAIN SW1 | |
| 13 | RH2-5158-000 запросить цену → | CORD, POWER SUPPLY SEE NOTE P1 | |
| 14 | WD3-5063-000 запросить цену → | CIRCUIT BRAKER 120V NJS | |
| 501 | XB1-2300-607 запросить цену → | SCREW,MACH.,TRUSS HEAD,M3X6 | |
| 502 | XB2-7400-607 запросить цену → | SCREW,W/WASHER,M4X6 |
8. FIGURE 120 RIGHT DOOR ASSEMBLY
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 120 | FG5-6230-070 запросить цену → | RIGHT DOOR ASSEMBLY | |
| 1 | FA4-1159-000 запросить цену → | RING, RETAINING | |
| 2 | FB1-8439-000 запросить цену → | WIRE, DOOR SUPPORT | |
| 3 | FB1-8581-000 запросить цену → | ROLLER, MULTI FEED | |
| 4 | FB3-2810-020 запросить цену → | DOOR, RIGHT | |
| 5 | FB3-2811-000 запросить цену → | ROLLER, BELT IDLER | |
| 6 | FB3-2812-000 запросить цену → | HANDLE, RIGHT DOOR | |
| 7 | FB3-2813-000 запросить цену → | SHAFT, RIGHT DOOR HANDLE | |
| 8 | FB3-2814-000 запросить цену → | DOOR, RIGHT, UPPER | |
| 9 | FB3-2815-000 запросить цену → | ARM, MULTI FEED, | |
| 10 | FB3-2817-040 запросить цену → | ARM, CAM FOLLOWER | |
| 11 | FB3-2818-020 запросить цену → | FLAG, PAPER SENSOR, | |
| 12 | FB3-2819-000 запросить цену → | COVER, MULTI FEED ROLLER | |
| 13 | FB3-2820-000 запросить цену → | SHAFT, MULTI FEED ROLLER | |
| 14 | FB3-2821-000 запросить цену → | BUSHING | |
| 15 | FB3-2833-000 запросить цену → | FLAG, PAPER SENSOR, | |
| 16 | FB3-2834-000 запросить цену → | PLATE, MULTI ROLLER GROUNDING | |
| 17 | FB3-2835-000 запросить цену → | SPRING, TORSION | |
| 18 | FB3-2837-000 запросить цену → | HOOK, RIGHT DOOR | |
| 19 | FC1-9022-030 запросить цену → | ARM, MULTI FEED | |
| 20 | FF5-4488-000 запросить цену → | PLATE, MULTI FEED | |
| 21 | FS5-1209-000 запросить цену → | BUSHING | |
| 22 | FS5-1595-000 запросить цену → | BUSHING, VERTICAL ROLLER | |
| 23 | FS5-1598-000 запросить цену → | BUSHING, VERTICAL ROLLER | |
| 24 | FS5-2320-000 запросить цену → | SPRING, COMPRESSION | |
| 25 | FS5-2321-000 запросить цену → | SPRING, COMPRESSION | |
| 26 | FS6-0578-000 запросить цену → | GEAR, 19T | |
| 27 | FS6-2308-000 запросить цену → | SPRING, COMPRESSION | |
| 28 | FS6-2337-000 запросить цену → | SPRING, TENSION | |
| 120 | XD9-0104-000 запросить цену → | PIN,DOWEL | |
| 30 | XD9-0134-000 запросить цену → | RING,E | |
| 501 | XB1-2400-809 запросить цену → | SCREW,MACH.,TRUSS HEAD,M4X8 | |
| 502 | XB4-7400-809 запросить цену → | SCREW,TAPPING,TRUSS HEAD,M4X8 | |
| 503 | XD2-2100-602 запросить цену → | RING,GRIP | |
| 504 | XD3-2160-162 запросить цену → | PIN,DOWEL | |
| 120-3 | COPYRIGHT © 1999 CANON INC. CANON GP216/215/211/210/200 REV.3 APR. 1999 PRINTED IN JAPAN [IMPRIME AU JAPON] | ||
| 38 | SEE | ||
| 503 | 41 FIGURE | ||
| 130-1 | COPYRIGHT © 1999 CANON INC. CANON GP216/215/211/210/200 REV.3 APR. 1999 PRINTED IN JAPAN [IMPRIME AU JAPON] | ||
| 130 | FG5-6190-070 запросить цену → | CONTROL PANEL ASSEMBLY JAPANESE | |
| 1 | FA3-9315-000 запросить цену → | PLATE, COVER SEE NOTE 2 MODEL A | |
| 2 | FB3-2520-000 запросить цену → | CASE, CONTROL | |
| 3 | FB3-2521-030 запросить цену → | PANEL, CONTROL JAPANESE | |
| 4 | FB3-2522-000 запросить цену → | KEY TOP, START | |
| 5 | FB3-2523-000 запросить цену → | KEY TOP, STOP | |
| 6 | FB3-2524-000 запросить цену → | KEY TOP, RESET | |
| 7 | FB3-2525-020 запросить цену → | KEY TOP, NUMBER | |
| 8 | FB3-2526-000 запросить цену → | KEY TOP, FUNCTION, 1 JAPANESE | |
| 130 | FB3-2527-000 запросить цену → | KEY TOP, FUNCTION, 2 JAPANESE | |
| 10 | FB3-2528-000 запросить цену → | KEY TOP, FUNCTION, 3 JAPANESE | |
| 11 | FB3-2529-000 запросить цену → | COVER, LED PANEL, RIGHT | |
| 12 | FB3-2530-000 запросить цену → | COVER, LED PANEL, LEFT | |
| 13 | FB3-2531-000 запросить цену → | KEY TOP, POWER SUPPLY | |
| 14 | FB3-2532-000 запросить цену → | KEY TOP, ONE-TOUCH | |
| 15 | FB3-2533-000 запросить цену → | COVER, ONE-TOUCH KEY TOP, | |
| 16 | FB3-2534-000 запросить цену → | COVER, ONE-TOUCH KEY TOP, | |
| 17 | FB3-2535-000 запросить цену → | MOUNT, CONTROL PANEL, RIGHT | |
| 18 | FB3-2536-000 запросить цену → | MOUNT, CONTROL PANEL, CENTER | |
| 19 | FB3-2537-000 запросить цену → | MOUNT, CONTROL PANEL, LEFT | |
| 20 | FB3-2538-000 запросить цену → | ACTUATOR | |
| 21 | FB3-2539-000 запросить цену → | CAP, PILOT LAMP | |
| 22 | FB3-2540-000 запросить цену → | COVER, CC-5 | |
| 23 | FB3-2541-000 запросить цену → | PLATE, CARD BLANKING | |
| 24 | FB3-2542-000 запросить цену → | BLOCK, REFLECTOR | |
| 25 | FB3-2543-000 запросить цену → | PLATE, GROUNDING | |
| 26 | FB3-2544-000 запросить цену → | SHEET, BLANKING | |
| 27 | FB3-2553-000 запросить цену → | LABEL, ONE-TOUCH KEY SEE NOTE | |
| 28 | FG5-5207-000 запросить цену → | CONT. PANEL INVERTER PCB ASS’Y J955,958 | |
| 29 | FG5-7495-000 запросить цену → | LCD UNIT J901-903,958 | |
| 130-3 | COPYRIGHT © 1999 CANON INC. CANON GP216/215/211/210/200 REV.3 APR. 1999 PRINTED IN JAPAN [IMPRIME AU JAPON] | ||
| 130 | FG5-9050-000 запросить цену → | RS232C END PCB ASSEMBLY SEE NOTE | |
| 31 | FH6-0657-000 запросить цену → | MEMBRANE SWITCH PCB UNIT J908,909 | |
| 32 | FS6-2304-000 запросить цену → | SPRING, LEAF | |
| 33 | VT2-5020-010 запросить цену → | SPACER | |
| 34 | WT2-0494-000 запросить цену → | CLAMP, CABLE | |
| 35 | WT2-5499-000 запросить цену → | CLIP, CABLE | |
| 36 | XA9-0591-000 запросить цену → | SCREW,M3X8 | |
| 37 | XA9-0591-000 запросить цену → | SCREW,M3X8 | |
| 38 | XA9-0591-000 запросить цену → | SCREW,M3X8 | |
| 39 | XA9-0596-000 запросить цену → | SCREW,P,M3X6 | |
| 40 | XA9-0596-000 запросить цену → | SCREW,P,M3X6 | |
| 41 | XZ9-0428-000 запросить цену → | MAGNET CATCH | |
| 501 | XB1-2300-407 запросить цену → | SCREW,MACH.,TRUSS HEAD,M3X4 120V NJS/220/240V | |
| 502 | XB1-2300-609 запросить цену → | SCREW,MACH.,TRUSS HEAD,M3X6 | |
| 503 | XB1-2300-609 запросить цену → | SCREW,MACH.,TRUSS HEAD,M3X6 | |
| 504 | XB1-3400-806 запросить цену → | SCREW,MACH.,C.S. HEAD,M4X8 SEE NOTE | |
| 505 | XB4-7200-409 запросить цену → | SCREW,TAPPING,TRUSS HEAD,M2X4 | |
| 160 | FG9-3746-000 запросить цену → | COPYBOARD COVER ASSEMBLY | |
| 1 | FA5-1185-000 запросить цену → | PLATE, HINGE | |
| 2 | FA9-3633-000 запросить цену → | HINGE, COPYBOARD COVER | |
| 3 | FA9-3635-000 запросить цену → | COVER, COPYBOARD, REAR | |
| 4 | FA9-3636-000 запросить цену → | COVER, COPYBOARD, FRONT | |
| 5 | FF9-1694-000 запросить цену → | CUSHION ASS’Y, COPYBOARD COVER | |
| 501 | XB1-2401-609 запросить цену → | SCREW,MACH.,TRUSS HEAD,M4X16 | |
| 502 | XB4-7401-209 запросить цену → | SCREW,TAPPING,TRUSS HEAD,M4X12 | |
| 160-1 | COPYRIGHT © 1999 CANON INC. CANON GP216/215/211/210/200 REV.2 APR. 1999 PRINTED IN JAPAN [IMPRIME AU JAPON] | ||
| 10 | (CNT3) | ||
| 14 | MODEL A/B 120-240V | ||
| 180-1 | COPYRIGHT © 1999 CANON INC. CANON GP216/215/211/210/200 REV.2 APR. 1999 PRINTED IN JAPAN [IMPRIME AU JAPON] | ||
| 180 | FG5-6201-000 запросить цену → | COUNTER ASSEMBLY MODEL A 100V | |
| 1 | FB3-2615-000 запросить цену → | MOUNT, COUNTER | |
| 2 | FB3-2643-000 запросить цену → | SPRING, LEAF | |
| 3 | FF3-1190-000 запросить цену → | COUNTER, 1 CNT1 J57 | |
| 4 | FF3-1191-000 запросить цену → | COUNTER, 2 MODEL A 100V | |
| 5 | FF3-1192-000 запросить цену → | COUNTER, | |
| 6 | FF3-1304-000 запросить цену → | CABLE, COUNTER MODEL A 100V | |
| 7 | FF3-1305-000 запросить цену → | CABLE, OPTION SWITCH SW4 J11 | |
| 8 | FF3-1306-000 запросить цену → | CABLE, DEHUMIDIFIER SWITCH SW3 J91 | |
| 9 | FG5-1914-000 запросить цену → | SERVICE SWITCH PCB ASSEMBLY J1 | |
| 10 | FG5-7209-000 запросить цену → | C. PANEL VOLUME PCB ASSEMBLY J999 | |
| 11 | VS1-5057-004 запросить цену → | CONNECTOR, SNAP TIGHT SEE NOTE | |
| 12 | VS1-5057-006 запросить цену → | CONNECTOR, SNAP TIGHT SEE NOTE | |
| 13 | VS1-5057-007 запросить цену → | CONNECTOR, SNAP TIGHT SEE NOTE | |
| 14 | XA9-0591-000 запросить цену → | SCREW,M3X8 | |
| 501 | XB1-2200-409 запросить цену → | SCREW,MACH.,TRUSS HEAD,M2X4 | |
| 190 | FG5-6215-000 запросить цену → | EXHAUST FAN ASSEMBLY | |
| 1 | FF5-4582-000 запросить цену → | MOUNT, EXHAUST FAN | |
| 2 | FH6-1409-000 запросить цену → | FAN FM2,3 J55,56 | |
| 3 | VS1-5057-002 запросить цену → | CONNECTOR, SNAP TIGHT J55,56 | |
| 190-1 | COPYRIGHT © 1999 CANON INC. CANON GP216/215/211/210/200 REV.2 APR. 1999 PRINTED IN JAPAN [IMPRIME AU JAPON] | ||
| 191 | FG5-6216-000 запросить цену → | LASER COOLING FAN ASSEMBLY MODEL A 100/120V | |
| 1 | FB3-2766-000 запросить цену → | FILTER, AIR | |
| 2 | FB3-2767-000 запросить цену → | MOUNT, COOLING FAN | |
| 3 | FF5-4540-000 запросить цену → | DUCT, COOLING FAN, | |
| 4 | FH6-1409-000 запросить цену → | FAN MODEL A 100/120V | |
| 5 | VS1-5057-002 запросить цену → | CONNECTOR, SNAP TIGHT SEE NOTE | |
| 6 | WE8-5113-000 запросить цену → | CORE MODEL B 120V NJS | |
| 64 | SEE FIGURE | ||
| 15 | SEE FIGURE | ||
| 210-1 | COPYRIGHT © 1999 CANON INC. CANON GP216/215/211/210/200 REV.3 APR. 1999 PRINTED IN JAPAN [IMPRIME AU JAPON] |
9. FIGURE 210 LENS MOUNT ASSEMBLY(2/2)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 210 | - NPN RF LENS MOUNT ASSEMBLY | ||
| 1 | FA6-5618-000 запросить цену → | KNOB, CARTRIDGE | |
| 2 | FA9-1800-000 запросить цену → | CUP | |
| 3 | FB1-7109-000 запросить цену → | PULLEY | |
| 4 | FB1-7116-000 запросить цену → | PLATE, LENS HOLDER | |
| 5 | FB1-7116-000 запросить цену → | PLATE, LENS HOLDER MODEL A 100/120V | |
| 7 | FB1-7848-000 запросить цену → | SHEET, BLANKING AB SIZE | |
| 8 | FB3-2203-000 запросить цену → | RAIL, CASSETTE, LEFT | |
| 9 | FB3-2228-000 запросить цену → | GUIDE, ELECT. SUPPLY CABLE 100/120V | |
| 10 | FB3-2230-000 запросить цену → | HOLDER, SIZE SENSOR, | |
| 11 | FB3-2231-000 запросить цену → | PLATE, LIGHT-BLOCKING 100/120V EXCEPT NJS | |
| 12 | FB3-2232-000 запросить цену → | HOOK, WIRE, FRONT | |
| 13 | FB3-2234-000 запросить цену → | WIRE, SCANNER, FRONT | |
| 14 | FB3-2235-020 запросить цену → | WIRE, SCANNER, REAR | |
| 15 | FB3-2237-000 запросить цену → | PULLEY, END | |
| 16 | FB3-2239-000 запросить цену → | SHAFT, DRIVE | |
| 17 | FB3-2243-000 запросить цену → | PLATE, PCB SUPPORT 100/120V EXCEPT NJS | |
| 18 | FB3-2245-000 запросить цену → | BLOCK, GUIDE, FRONT | |
| 19 | FB3-2265-000 запросить цену → | PULLEY, DRIVE, | |
| 20 | FB3-2266-020 запросить цену → | PULLEY, DRIVE, | |
| 21 | FB3-2293-000 запросить цену → | SHEET, PROTECTIVE, REAR 120V NJS/220/240V | |
| 22 | FB3-2294-000 запросить цену → | SHEET, PROTECTIVE, FRONT 120V NJS/220/240V | |
| 210-3 | COPYRIGHT © 1999 CANON INC. CANON GP216/215/211/210/200 REV.3 APR. 1999 PRINTED IN JAPAN [IMPRIME AU JAPON] | ||
| 210 | FB3-2315-000 запросить цену → | SHEET, BLANKING A SIZE | |
| 24 | FB3-2323-000 запросить цену → | GUIDE, CABLE, | |
| 25 | FB3-2324-000 запросить цену → | GUIDE, CABLE, | |
| 26 | FB3-2332-020 запросить цену → | PLATE, PARTITION 100/120V EXCEPT NJS | |
| 27 | FB3-2333-000 запросить цену → | SPACER, GEAR | |
| 28 | FB3-2336-000 запросить цену → | PLATE, RAIL | |
| 29 | FB3-2339-000 запросить цену → | SHEET, RUBBER, | |
| 30 | FB3-2348-000 запросить цену → | SHEET, DC CONT. PCB PROTECTIVE MODEL A ONLY | |
| 31 | FB3-2351-000 запросить цену → | CAP, DUST-PROOF 120V NJS/220/240V | |
| 32 | FB3-2353-000 запросить цену → | N 1 SHEET, FIXING RAIL | |
| 33 | FB3-2386-000 запросить цену → | PLATE, HOLDER 120V NJS/220/240V | |
| 34 | FB3-2393-000 запросить цену → | COVER, CABLE 120V NJS/220/240V | |
| 35 | FB3-2394-000 запросить цену → | PLATE, GROUNDING, RIGHT, FRONT 120V NJS/220/240V | |
| 36 | FB3-2399-000 запросить цену → | SHEET, PROTECTIVE, MIDDLE 120V NJS/220/240V | |
| 37 | FB3-2440-000 запросить цену → | MOUNT, MOTOR | |
| 38 | FB3-2764-000 запросить цену → | MOUNT, LED LAMP UNIT | |
| 39 | FB3-2765-000 запросить цену → | FILTER, PRECONDITION. EXPOSURE | |
| 40 | FB3-9414-000 запросить цену → | PLATE, GROUNDING, RIGHT, REAR 120V NJS/220/240V | |
| 41 | FB3-9418-000 запросить цену → | PLATE, GROUNDING, 1 120V NJS/220/240V | |
| 42 | FB3-9419-000 запросить цену → | PLATE, GROUNDING, 2 120V NJS/220/240V | |
| 43 | FB3-9420-000 запросить цену → | PLATE, GROUNDING, 3 120V NJS/220/240V | |
| 44 | FB3-9426-000 запросить цену → | PLATE, GROUNDING, 4 120V NJS/220/240V | |
| 45 | FB3-9638-000 запросить цену → | SHEET, PROTECTIVE, LOWER 120V NJS/220/240V | |
| 46 | FF3-1605-000 запросить цену → | CABLE, CONNECTING, 1 J84,9998 | |
| 47 | FF3-1606-000 запросить цену → | CABLE, CONNECTING, | |
| 210 | WE8-5113-000 запросить цену → | CORE | |
| 48 | FF5-1128-000 запросить цену → | PIN, POSITIONING | |
| 49 | FF5-1203-000 запросить цену → | PLATE, DUST-PROOF GLASS, | |
| 50 | FF5-4541-000 запросить цену → | DUCT, COOLING FAN, | |
| 51 | FF5-4588-000 запросить цену → | HOLDER, SIZE SENSOR, | |
| 52 | FF5-4589-000 запросить цену → | COVER, ELECTRICAL, 2 100/120V EXCEPT NJS | |
| 53 | FF5-4591-000 запросить цену → | COVER, ELECTRICAL, 1 100/120V EXCEPT NJS | |
| 54 | FF5-4620-000 запросить цену → | PLATE, COVER GROUNDING, FRONT 120V NJS/220/240V | |
| 55 | FF5-4621-000 запросить цену → | PLATE, REAR UPPER COVER SHIELD 120V NJS/220/240V | |
| 56 | FF5-6199-000 запросить цену → | PLATE, IP/CCD GROUNDING 120V NJS/220/240V | |
| 57 | FG5-6169-000 запросить цену → | CCD UNIT 100/120V EXCEPT NJS | |
| 58 | FG5-6297-000 запросить цену → | PRECONDITIONING LAMP PCB UNIT J2100 | |
| 59 | FH2-6310-000 запросить цену → | CABLE, FLAT, 1 100/120V EXCEPT NJS | |
| 60 | FH2-6400-000 запросить цену → | CABLE, FLAT, 2 100/120V EXCEPT NJS | |
| 61 | FH6-1246-000 запросить цену → | MOTOR, STEPPING M2 J25 | |
| 62 | FH7-7312-000 запросить цену → | PHOTO-INTERRUPTER PS1 J31 | |
| 63 | FH7-7386-000 запросить цену → | SENSOR, DOCUMENT, 1 DS3 J507 | |
| 64 | FH7-7386-000 запросить цену → | SENSOR, DOCUMENT, 1 AB SIZE DS4 J508 | |
| 65 | FH7-7388-000 запросить цену → | SENSOR, DOCUMENT, 2 AB SIZE DS2 J506 | |
| 66 | FH7-7388-000 запросить цену → | SENSOR, DOCUMENT, 2 AB SIZE DS1 J505 | |
| 210-5 | COPYRIGHT © 1999 CANON INC. CANON GP216/215/211/210/200 REV.2 APR. 1999 PRINTED IN JAPAN [IMPRIME AU JAPON] | ||
| 210 | FS5-8622-000 запросить цену → | LABEL, "WARNING LASER" MODEL A 100/120V | |
| 68 | FS5-9210-000 запросить цену → | SCREW,STEPPED,M4 | |
| 69 | FS5-9216-000 запросить цену → | SCREW,RS STEPPED,M4 | |
| 70 | FS6-2323-000 запросить цену → | SPRING, TENSION | |
| 71 | FS6-2324-000 запросить цену → | SPRING, TENSION | |
| 72 | VS1-5057-002 запросить цену → | CONNECTOR, SNAP TIGHT J32 | |
| 73 | WE8-5021-000 запросить цену → | CORE, FERRITE | |
| 74 | WE8-5021-000 запросить цену → | CORE, FERRITE 120V EXCEPT NJS | |
| 75 | WT2-5496-000 запросить цену → | CLAMP, CABLE | |
| 76 | WT2-5498-000 запросить цену → | CLIP, CABLE | |
| 77 | XA9-0629-000 запросить цену → | AR SCREW,RS,M4X8 | |
| 78 | XA9-0633-000 запросить цену → | AR SCREW,RS,M4X8 | |
| 79 | XA9-0859-000 запросить цену → | SETSCREW,M3X10 | |
| 80 | XF9-0567-000 запросить цену → | BELT, TIMING | |
| 501 | XB1-1300-609 запросить цену → | SCREW,MACH.,PAN HEAD,M3X6 | |
| 502 | XB1-2300-407 запросить цену → | SCREW,MACH.,TRUSS HEAD,M3X4 120V NJS/220/240V | |
| 503 | XB1-2300-609 запросить цену → | SCREW,MACH.,TRUSS HEAD,M3X6 | |
| 504 | XB1-2400-406 запросить цену → | SCREW,MACH.,TRUSS HEAD,M4X4 120V NJS/220/240V | |
| 505 | XB1-2400-407 запросить цену → | SCREW,MACH.,TRUSS HEAD,M4X4 120V NJS/220/240V | |
| 506 | XB1-2400-607 запросить цену → | SCREW,MACH.,TRUSS HEAD,M4X6 120V NJS/220/240V | |
| 507 | XB6-1300-608 запросить цену → | SETSCREW,M3X6 | |
| 508 | XB6-7300-609 запросить цену → | SCREW,TP,M3X6 | |
| 509 | XD3-2300-122 запросить цену → | PIN,DOWEL |
Каталог очень большой (1688 позиций). Показаны первые 9 узлов со схемами; полный список доступен по запросу.
