Canon GP 160 — каталог запчастей со схемами

Содержание

1. ASSEMBLY LOCATION DIAGRAM (1/2)
2. INTERNAL COMPONENTS 1
3. INTERNAL COMPONENTS 2
4. INTERNAL COMPONENTS 3
5. INTERNAL COMPONENTS 4 (100V)
6. PRINTER INTERNAL COMPONENTS 1

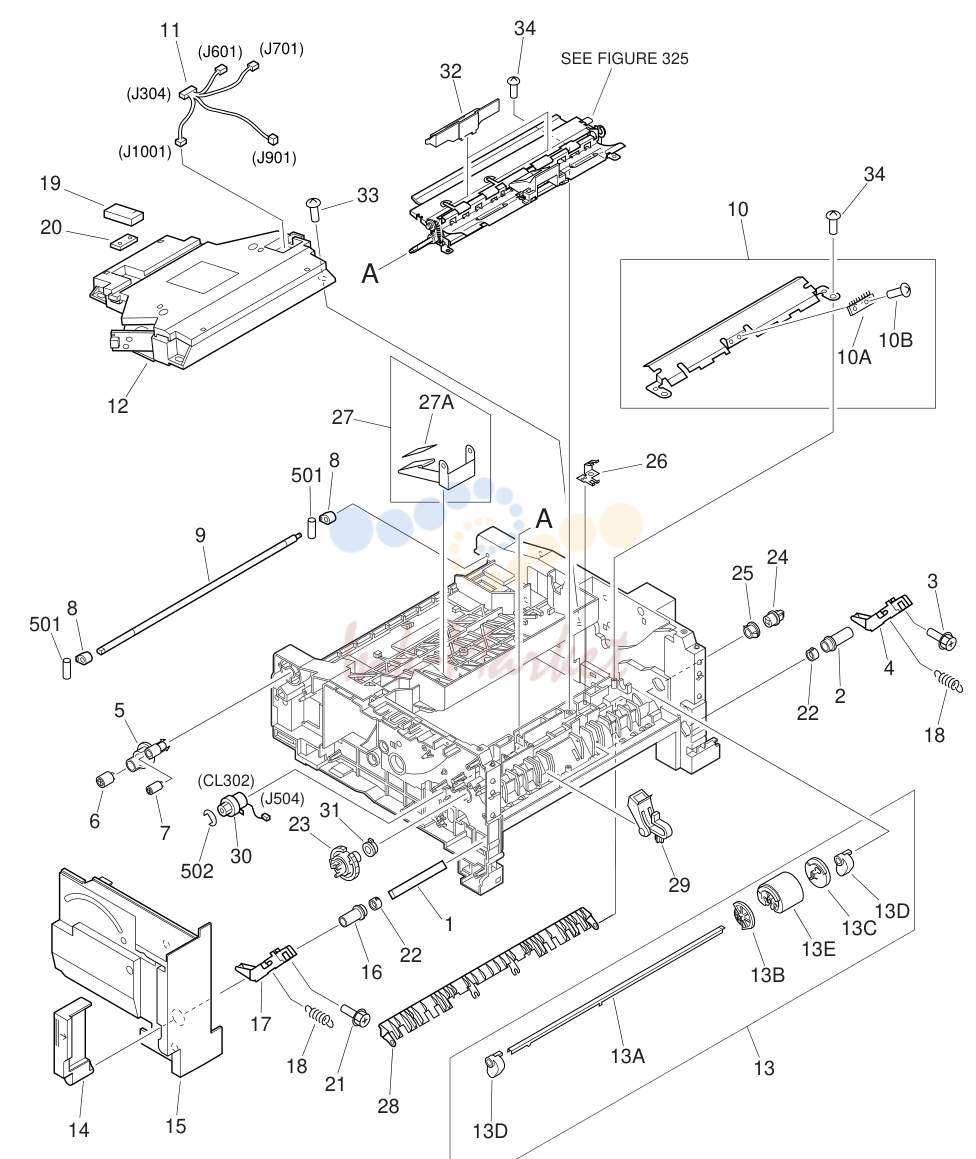

7. PRINTER INTERNAL COMPONENTS 2

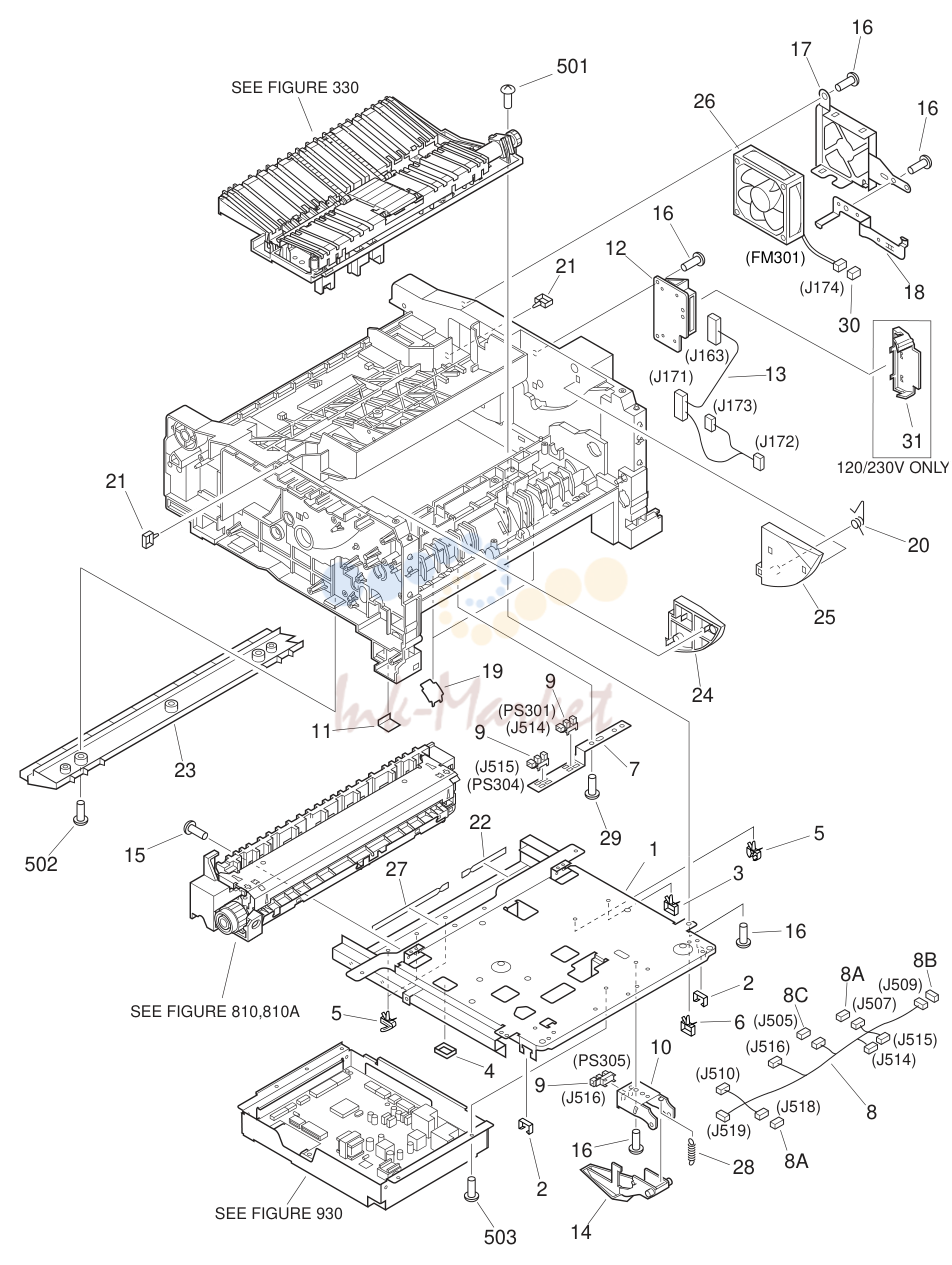

8. PRINTER INTERNAL COMPONENTS 3

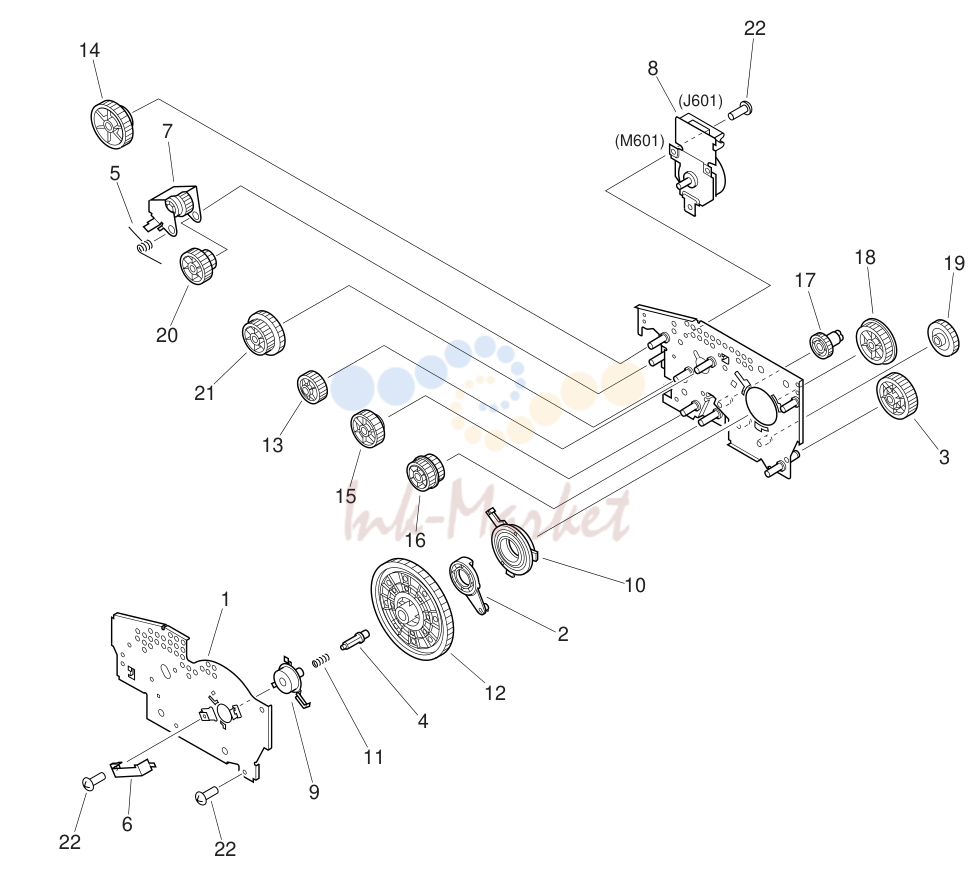

9. MAIN DRIVE ASSEMBLY

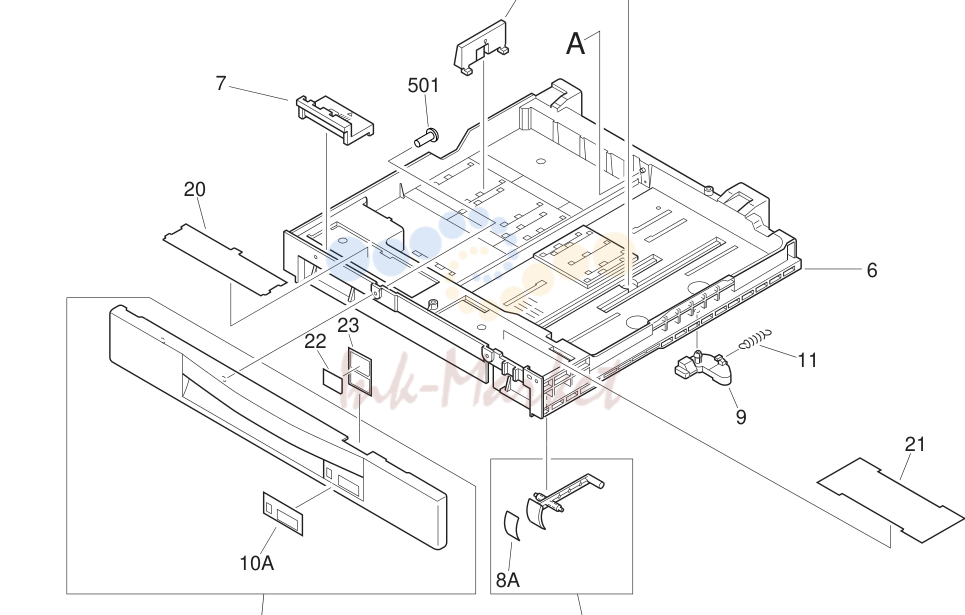

10. CASSETTE

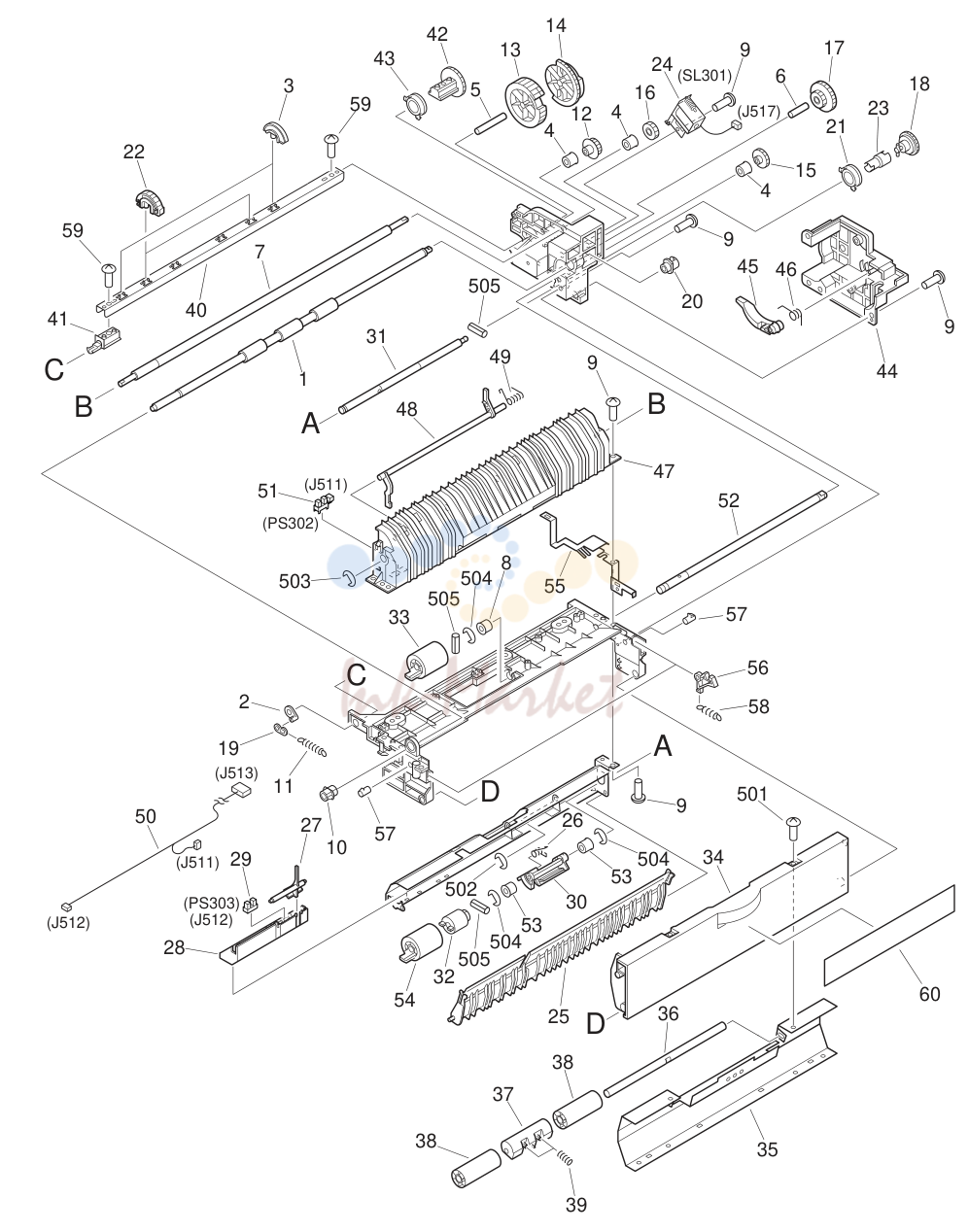

11. PAPER PICK-UP ASSEMBLY

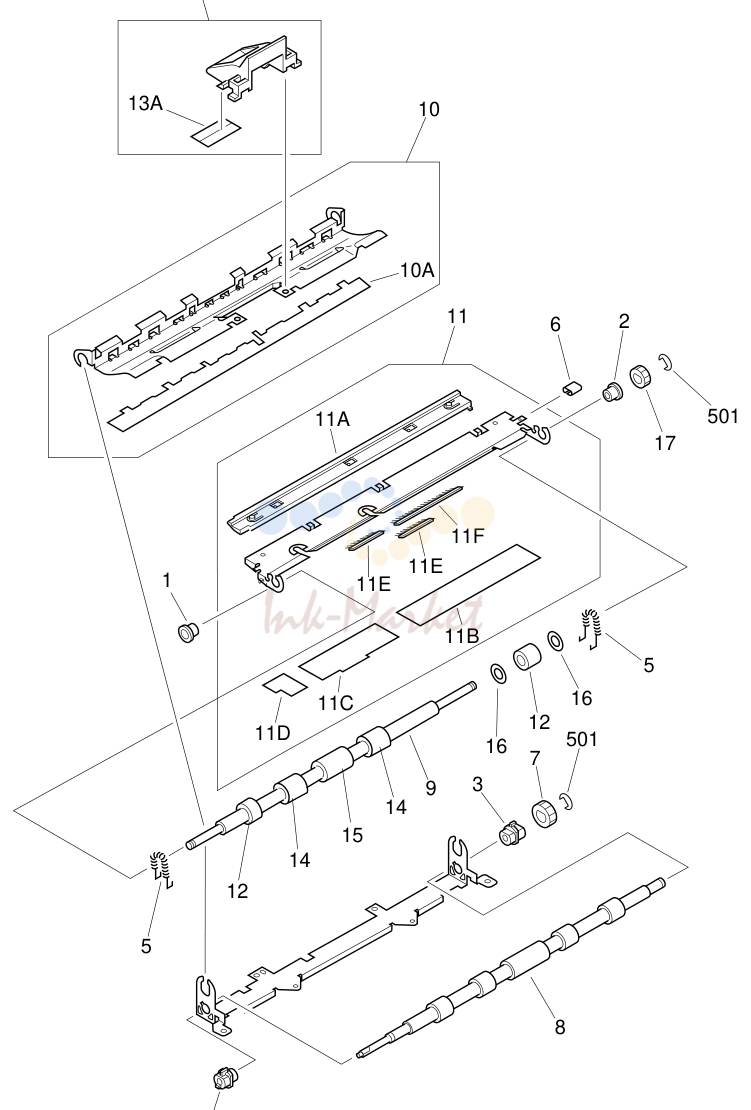

12. REGISTRATION ROLLER ASSEMBLY

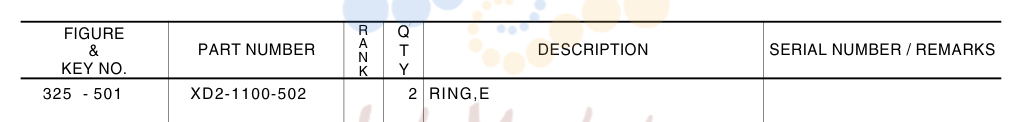

13. FIGURE R Q/

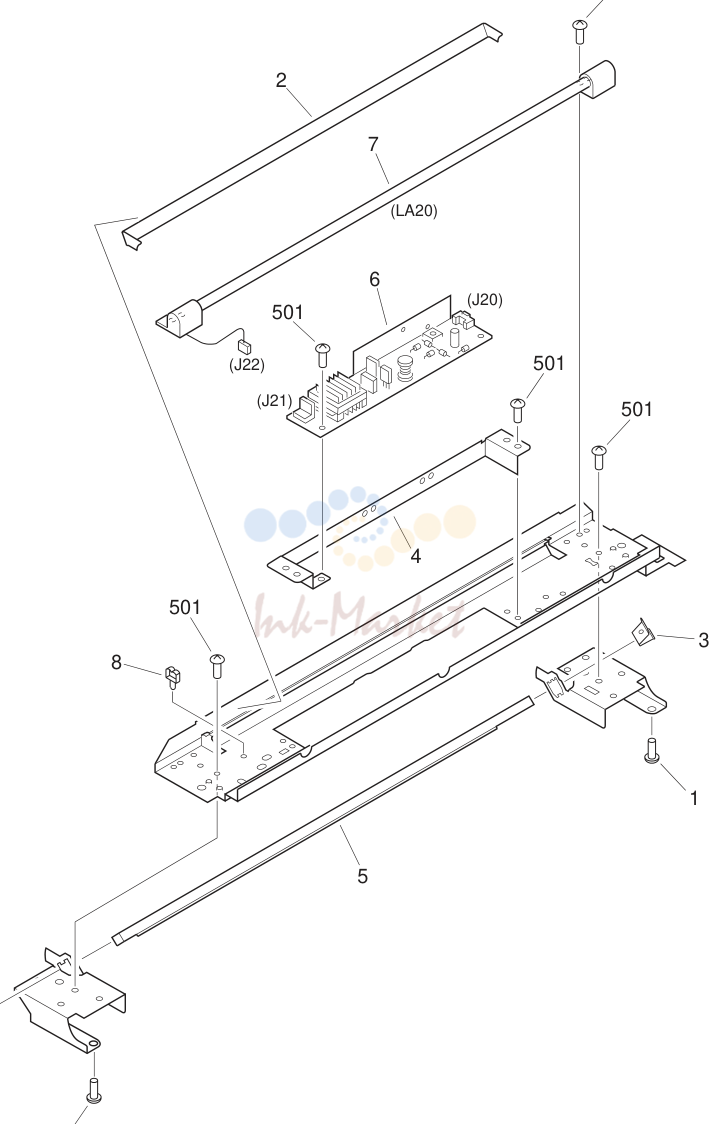

14. MIRROR ASSEMBLY 1

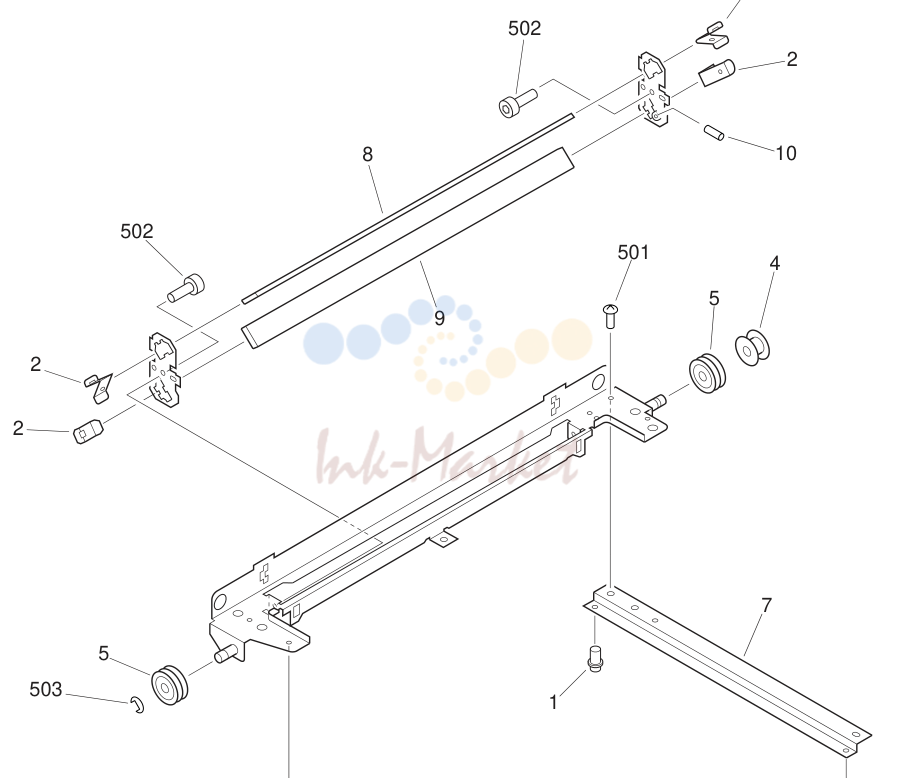

15. MIRROR ASSEMBLY 2

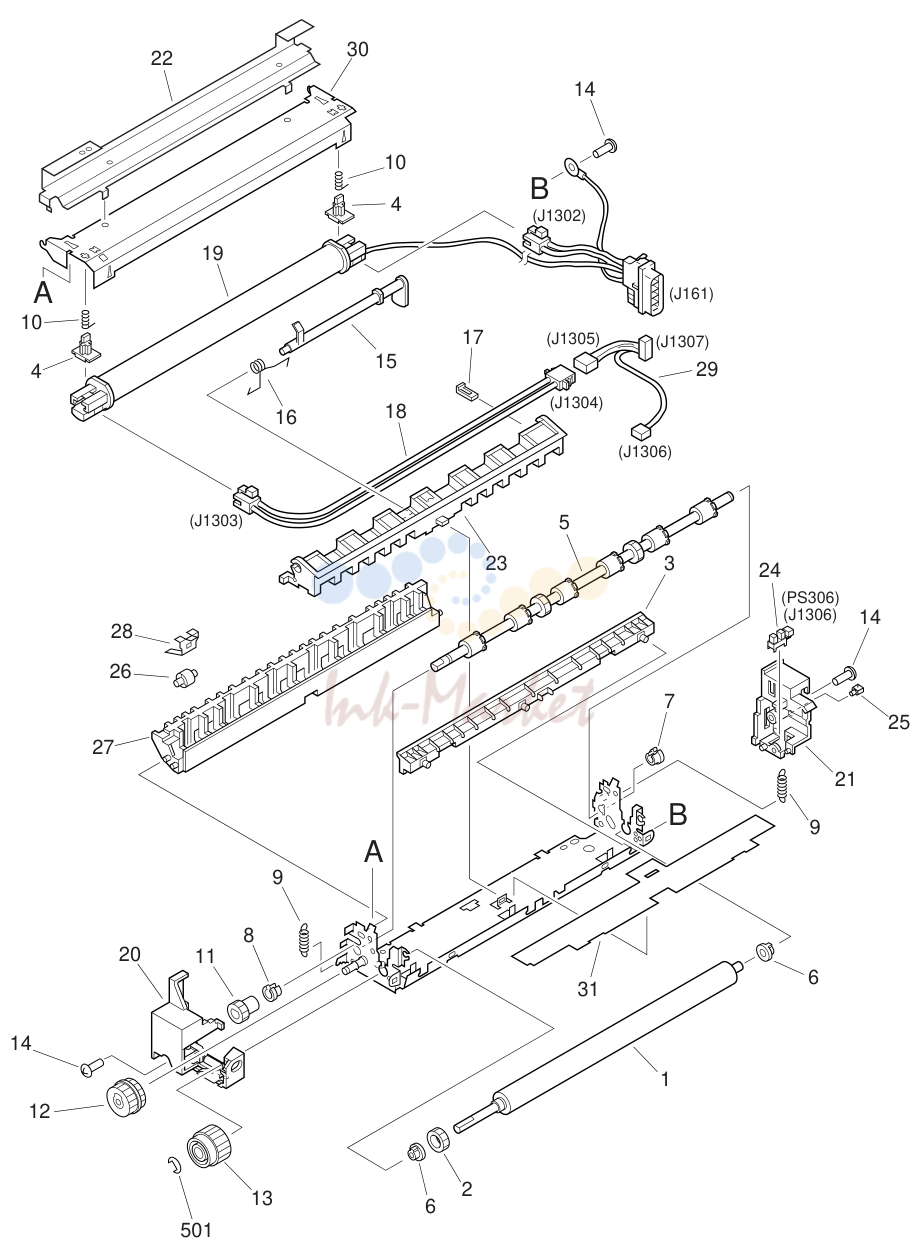

16. FIXING ASSEMBLY (100V)
17. FIXING ASSEMBLY (120/230V)
18. DC CONTROLLER ASSEMBLY
19. LIST OF CONNECTORS (1/3)
20. INTERNAL COMPONENTS
21. SEPARATION ASSEMBLY
22. FIGURE R Q/
23. FEEDING ASSEMBLY
24. STAMP ASSEMBLY
25. LIST OF CONNECTORS
26. INTERNAL COMPONENTS 2 (1/2) (E1 TYPE)
27. CASSETTE
28. PICK-UP ROLLER ASSEMBLY
29. LIST OF CONNECTORS

1. ASSEMBLY LOCATION DIAGRAM (1/2)

№	Артикул	Описание
100		- NPN RF EXTERNAL COVERS, PANELS, ETC.
1	FB4-5520-000 запросить цену →	1 COVER, REAR
2	FB4-5521-000 запросить цену →	1 PLATE
3	FB4-5522-000 запросить цену →	1 PLATE
4	XA9-0794-000 запросить цену →	5 SCREW,RS,M3X6
5	FG6-1247-000 запросить цену →	1 COVER, FRONT LP3000
100		- 5E FB4-5598-000 1 LABEL, JAM CLEARING GERMANY
6	FB4-5579-040 запросить цену →	1 COVER, LEFT 100V
7	XA9-0605-000 запросить цену →	2 SCREW,P,M4X8
8	FB4-5580-030 запросить цену →	1 PLATE, DELIVERY TRAY 100V
9	FB4-5572-000 запросить цену →	1 COVER, LEFT 100/120V,GP160
10	FB4-5586-000 запросить цену →	2 COVER, FEEDER, LEFT
11	XA9-1041-000 запросить цену →	4 SCREW, RS, M4X10
12	FB3-2224-000 запросить цену →	2 PIN, HINGE
13	FB4-5571-000 запросить цену →	1 COVER, RIGHT
14	FB4-5573-000 запросить цену →	1 COVER, FRONT
15	FB4-5591-000 запросить цену →	1 COVER, OPERATION, LOWER LP3000
16	FB4-5575-000 запросить цену →	1 COVER, RIGHT
17	FB4-5577-000 запросить цену →	1 COVER, READER, RAER
18	FB4-5582-000 запросить цену →	1 TRAY 100/120V
19	FB4-5404-000 запросить цену →	1 HOLDER, GLASS, RIGHT
20	XA9-0629-000 запросить цену →	AR SCREW,RS,M4X8
21	FS1-9010-000 запросить цену →	1 SCREW,STEPPED,M3X2.2
22	FF5-7258-000 запросить цену →	1 GLASS, COPYBOARD AB SIZE
100		- 22B FB4-5487-000 1 PLATE, LENGTH INDEX INCH/A SIZE
23	FB4-5576-000 запросить цену →	1 COVER, READER, LEFT GP160/LP3010
24	FB4-5843-000 запросить цену →	1 GUIDE, DELIVERY 120/230V
25	FB4-5841-000 запросить цену →	1 LABEL, G3 120V NLU
501	XB1-2300-607 запросить цену →	AR SCREW,MACH.,TRUSS HEAD,M3X6
502	XB6-7301-207 запросить цену →	2 SCREW,TP,M3X12
503	XB2-7400-607 запросить цену →	7 SCREW,W/WASHER,M4X6
504	XB1-2400-606 запросить цену →	4 SCREW,MACH.,TRUSS HEAD,M4X6 GP160/LP3010

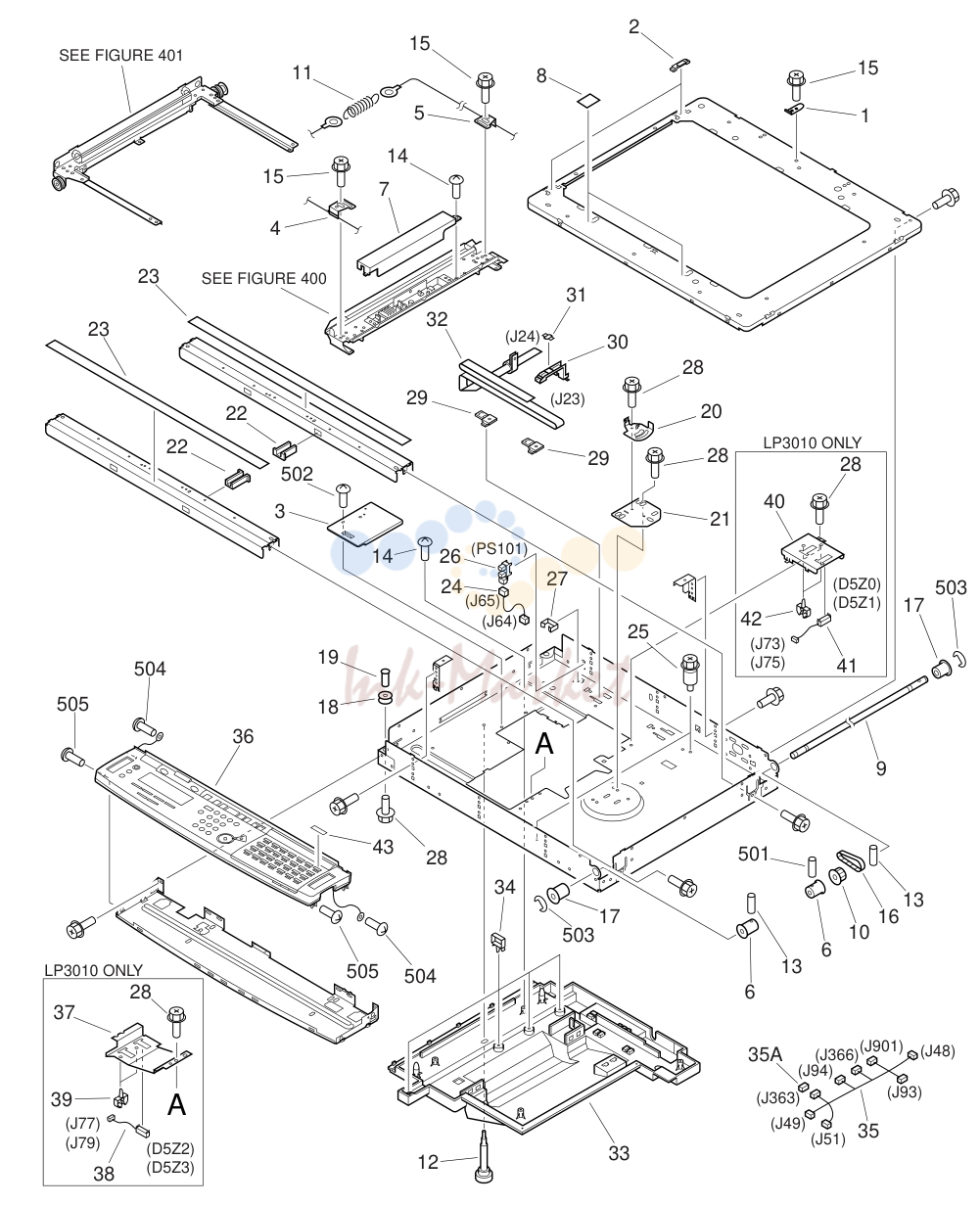

2. INTERNAL COMPONENTS 1

№	Артикул	Описание
101		- NPN RF INTERNAL COMPONENTS
1	FB4-5402-000 запросить цену →	1 PLATE, GLASS
2	FB4-5403-000 запросить цену →	2 HOLDER, LEFT
3	FB4-5405-000 запросить цену →	1 COVER, CCD CONNECTOR
4	FB4-5408-000 запросить цену →	1 WIRE, FRONT
5	FB4-5409-000 запросить цену →	1 WIRE, REAR
6	FB4-5410-000 запросить цену →	2 PULLEY, DRIVE
7	FB4-5413-000 запросить цену →	1 COVER
8	FB4-5451-000 запросить цену →	2 SHEET
9	FB4-5414-000 запросить цену →	1 SHAFT
10	FS5-3681-000 запросить цену →	1 PULLEY, 39T
11	FS6-2913-000 запросить цену →	1 SPRING, TENSION
12	FB4-5455-000 запросить цену →	1 SCREW, M4
13	XA9-0546-020 запросить цену →	4 SCREW, M4X6
14	XA9-0605-000 запросить цену →	4 SCREW,P,M4X8
15	XA9-0629-000 запросить цену →	AR SCREW,RS,M4X8
16	XF9-0668-000 запросить цену →	1 TIMING BELT
17	XG9-0237-000 запросить цену →	2 BEARING, BALL
18	FB1-7109-000 запросить цену →	2 PULLEY
19	FB4-5416-000 запросить цену →	2 SHAFT, PULLEY
20	FB4-5418-000 запросить цену →	1 PLATE, ADJUSTING
21	FB4-5419-000 запросить цену →	1 PLATE, ADJUSTING
22	FB4-5452-000 запросить цену →	2 GUIDE, WIRE
23	FB4-5421-000 запросить цену →	2 SHEET, RAIL
24	FH2-6529-000 запросить цену →	1 HPS CABLE J64,65
25	FS5-9542-000 запросить цену →	2 SCREW, STEPPED
26	WG8-5362-000 запросить цену →	1 IC, TLP1241, PHOTO-INTERRUPTER PS101 J65
27	WT2-5056-000 запросить цену →	1 CLIP, CABLE
28	XA9-0685-000 запросить цену →	AR SCREW,RS,M4X6
29	FB4-5427-000 запросить цену →	2 HOLDER, FLAT CABLE
101		- 30 FB4-5428-000 1 GUIDE, CABLE, A
31	FB4-5429-000 запросить цену →	1 GUIDE, CABLE, B
32	FH2-6554-000 запросить цену →	1 CABLE, FFC J23,24
33	FB4-5424-000 запросить цену →	1 COVER, CABLE
34	WT2-0317-000 запросить цену →	4 CLIP, CABLE
35	FG2-9761-000 запросить цену →	1 READER CABLE J48,49,51,93,94
36	FH6-0739-000 запросить цену →	1 OPERATION PANEL ASSEMBLY JAPANESE
37	FB4-5462-000 запросить цену →	1 MOUNT, SENSOR, SIZE LP3010
38	FH7-7409-000 запросить цену →	2 SENSOR UNIT, DOCUMENT SIZE LP3010
39	WT2-5026-000 запросить цену →	2 CLIP, CABLE LP3010
40	FB4-5463-000 запросить цену →	1 MOUNT, SENSOR, SIZE LP3010
41	FH7-7410-000 запросить цену →	2 SENSOR UNIT, DOCUMENT SIZE LP3010
42	WT2-5026-000 запросить цену →	2 CLIP, CABLE LP3010
43	HA1-2657-000 запросить цену →	3 ADDRESS LABEL LP3000/120V NLU
501	XD3-1300-182 запросить цену →	1 PIN,SPRING
502	XB1-2400-609 запросить цену →	2 SCREW,MACH.,TRUSS HEAD,M4X6
503	XD2-1100-642 запросить цену →	2 RING,E
504	XB2-7300-607 запросить цену →	2 SCREW,W/WASHER,M3X6
505	XB1-2300-607 запросить цену →	AR SCREW,MACH.,TRUSS HEAD,M3X6

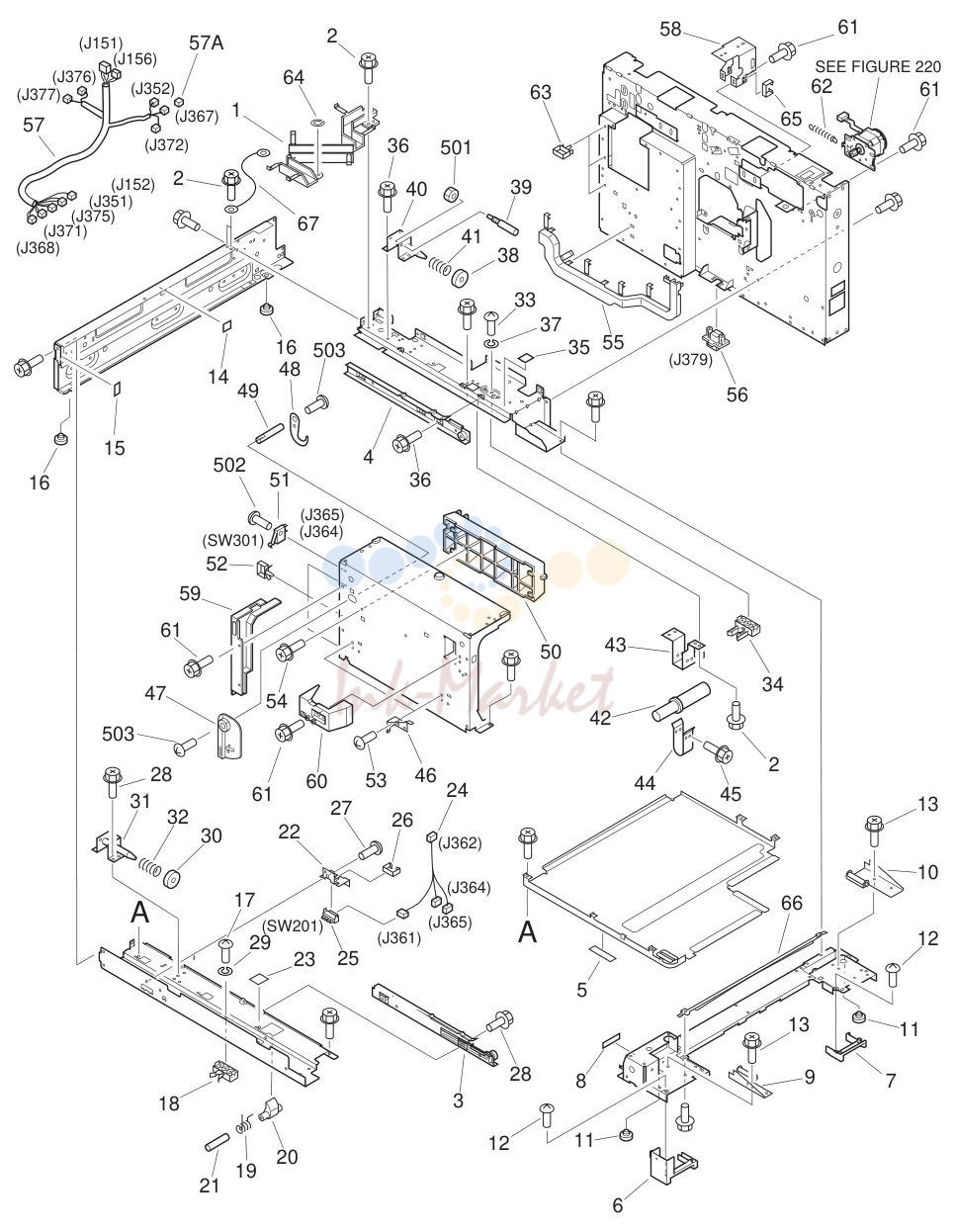

3. INTERNAL COMPONENTS 2

№	Артикул	Описание
102		- NPN RF INTERNAL COMPONENTS
1	FB4-5559-000 запросить цену →	1 ARM, CORD GUIDE
2	XA9-0629-000 запросить цену →	AR SCREW,RS,M4X8
3	FF5-7255-000 запросить цену →	1 RAIL, FRONT
4	FF5-7256-000 запросить цену →	1 RAIL, REAR
5	FB4-5535-000 запросить цену →	1 SHEET, SWING
6	FB4-5505-000 запросить цену →	1 COVER, EDGE, FRONT
7	FB4-5506-000 запросить цену →	1 COVER, EDGE, REAR
8	FB4-5535-000 запросить цену →	1 SHEET, SWING
9	FF5-7251-000 запросить цену →	1 PLATE, POSITIONING, FRONT
10	FF5-7252-000 запросить цену →	1 PLATE, POSITIPNING, REAR
11	RB1-2114-000 запросить цену →	2 FOOT
12	XA9-0605-000 запросить цену →	4 SCREW,P,M4X8
13	XA9-0629-000 запросить цену →	5 SCREW,RS,M4X8
14	FB4-5451-000 запросить цену →	1 SHEET
15	FB4-5535-000 запросить цену →	1 SHEET, SWING
16	RB1-2114-000 запросить цену →	2 FOOT
17	FA9-2753-000 запросить цену →	1 SCREW,M4X10
18	FB4-5512-030 запросить цену →	1 BLOCK, POSITIONING
19	FB4-5542-000 запросить цену →	1 SPRING, TORSION
20	FB4-5547-000 запросить цену →	1 BLOCK, STOPPER
21	FB4-5548-000 запросить цену →	1 SHAFT, STOPPER
22	FB4-5563-000 запросить цену →	1 PLATE, SWITCH
23	FB4-5565-000 запросить цену →	1 LABEL, RAIL
24	FH2-6527-000 запросить цену →	1 DOOR SWITCH CABLE J361,362,364,365
25	WC2-5332-000 запросить цену →	1 SWITCH, CASSETTE SIZE SW201 J361
26	WT2-5035-000 запросить цену →	1 CLIP, CABLE
27	XA9-0863-000 запросить цену →	1 SCREW,RS,M3X6
28	XA9-0685-000 запросить цену →	5 SCREW,RS,M4X6
29	XD1-3100-409 запросить цену →	1 WASHER,SPRING
102		- 30 FB4-5551-000 1 BLOCK, SPRING
31	FF5-7257-000 запросить цену →	1 PIN, POSITIONING, LEFT
32	FS6-2910-000 запросить цену →	1 SPRING, COMPRESSION
33	FA9-2753-000 запросить цену →	1 SCREW,M4X10
34	FB4-5514-000 запросить цену →	1 BLOCK, POSITIONING
35	FB4-5565-000 запросить цену →	1 LABEL, RAIL
36	XA9-0629-000 запросить цену →	5 SCREW,RS,M4X8
37	XD1-3100-409 запросить цену →	1 WASHER,SPRING
38	FB4-5551-000 запросить цену →	1 BLOCK, SPRING
39	FB4-5564-000 запросить цену →	1 SCREW, ADJUSTING
40	FF5-7257-000 запросить цену →	1 PIN, POSITIONING, LEFT
41	FS6-2910-000 запросить цену →	1 SPRING, COMPRESSION
42	FB4-5532-000 запросить цену →	1 CASSETTE DAMPER UNIT
43	FB4-5533-000 запросить цену →	1 PLATE, DAMPER
44	FB4-5534-000 запросить цену →	1 MOUNT, DAMPER
45	XA9-0629-000 запросить цену →	2 SCREW,RS,M4X8
46	FB4-5527-000 запросить цену →	2 PLATE, COVER
47	FB4-5529-000 запросить цену →	1 HANDLE
48	FB4-5530-000 запросить цену →	1 LEVER, RELEASE
49	FB4-5531-000 запросить цену →	1 SHAFT
50	FB4-5560-000 запросить цену →	1 PLATE, RAIL
51	WC4-0138-000 запросить цену →	1 MICROSWITCH SW301 J364,365
52	WT2-5026-000 запросить цену →	3 CLIP, CABLE
53	XA9-0605-000 запросить цену →	2 SCREW,P,M4X8
54	XA9-0629-000 запросить цену →	4 SCREW,RS,M4X8
55	FB4-5561-000 запросить цену →	1 GUIDE, CABLE
56	VS1-6173-012 запросить цену →	1 CONNECTOR, 12P J379
57	FG2-9760-000 запросить цену →	1 DRIVE CABLE J151,152,156,351,352
102		- 58 FB4-5503-000 2 MOUNT, ADF
59	FB4-5525-000 запросить цену →	1 COVER, CABLE
60	FB4-5541-000 запросить цену →	1 BLOCK, CARTRIDGE RELEASE
61	XA9-0629-000 запросить цену →	7 SCREW,RS,M4X8
62	FS6-2912-000 запросить цену →	1 SPRING, TENSION
63	WT2-0317-000 запросить цену →	3 CLIP, CABLE
64	FA3-8727-000 запросить цену →	1 RING, RETAINING
65	WT2-5547-000 запросить цену →	4 CLIP, CABLE
66	FB4-5848-000 запросить цену →	1 PLATE, GUIDE
67	FH2-6543-000 запросить цену →	2 CORD, GROUNDING
501	XB7-2100-509 запросить цену →	1 NUT,HEX,M5
502	XB1-2231-009 запросить цену →	1 SCREW,MACH.,TRUSS HEAD,M2.3X10
503	XB6-7300-607 запросить цену →	2 SCREW,TP,M3X6

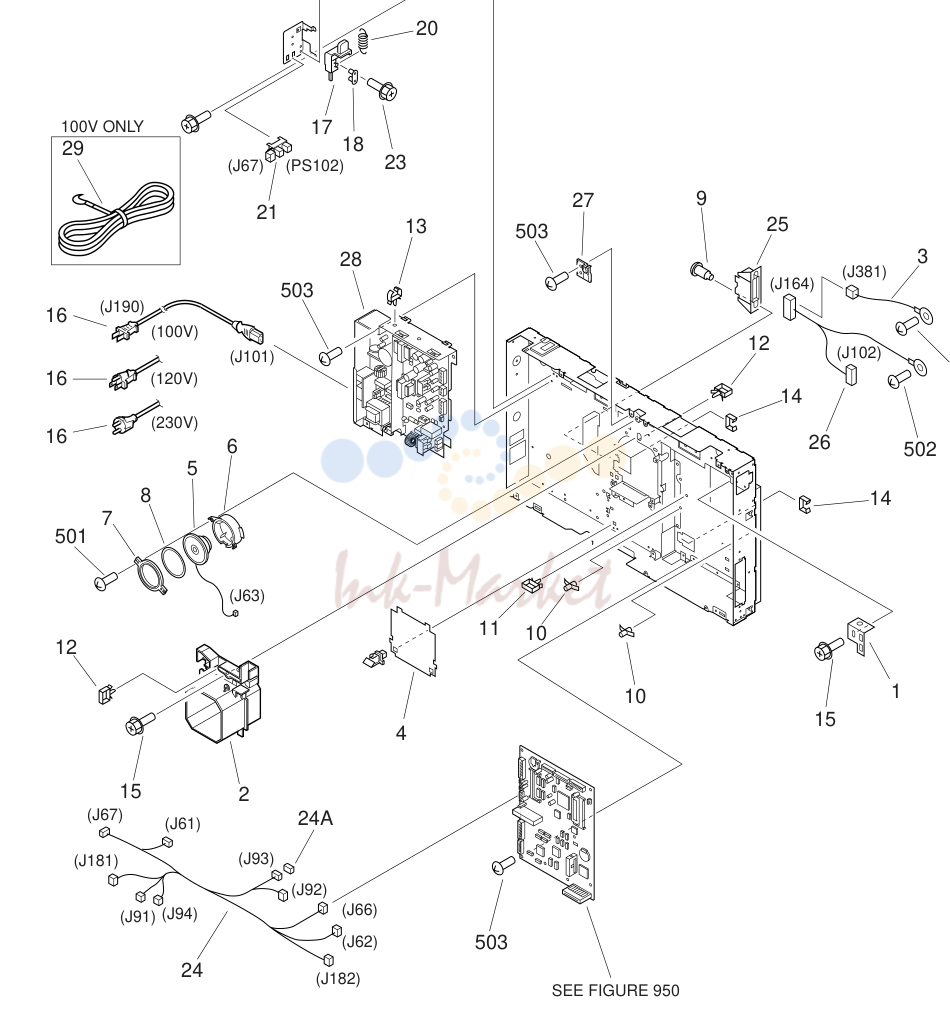

4. INTERNAL COMPONENTS 3

№	Артикул	Описание
103		- NPN RF INTERNAL COMPONENTS
1	FB4-5501-000 запросить цену →	1 PLATE, ADJUSTMENT
2	FB4-5518-000 запросить цену →	1 DUCT, FAN
3	FH2-6532-000 запросить цену →	1 CABLE, DRAWER J381
4	FB4-5517-000 запросить цену →	1 SHEET, INSULATING
5	FH6-3858-000 запросить цену →	1 SPEAKER J63
6	HB1-0611-000 запросить цену →	1 MOUNT, SPEAKER
7	HB1-0612-000 запросить цену →	1 HOLDER, SPEAKER
8	HB1-0772-000 запросить цену →	1 DAMPAR, RUBBER
9	RS5-9056-000 запросить цену →	2 SCREW,STEPPED,M3
10	VT2-0002-006 запросить цену →	6 SPACER, SUPPORT
11	WT2-0301-000 запросить цену →	2 CLIP, CABLE
12	WT2-0317-000 запросить цену →	3 CLIP, CABLE
13	WT2-5026-000 запросить цену →	1 CLIP, CABLE
14	WT2-5031-000 запросить цену →	4 CLIP, CABLE
15	XA9-0629-000 запросить цену →	3 SCREW,RS,M4X8
16	HH2-2482-000 запросить цену →	1 POWER SUPPLY CORD 100V J190
17	FB1-6668-000 запросить цену →	1 LEVER, SENSING
18	FB3-2791-000 запросить цену →	1 ROLLER, SENSOR MOUNT
19	FB4-5528-000 запросить цену →	1 COVER, SENSOR
20	FS2-2351-000 запросить цену →	1 SPRING, TENSION
21	WG8-5362-000 запросить цену →	1 IC, TLP1241, PHOTO-INTERRUPTER PS102 J67
22	XA9-0629-000 запросить цену →	1 SCREW,RS,M4X8
23	XA9-0722-000 запросить цену →	1 SCREW,RS,M4X12
24	FG2-9759-000 запросить цену →	1 DC CABLE J61,62,66,67,91-94
25	FB4-5562-000 запросить цену →	1 CASE, PLAG
26	FH2-6524-000 запросить цену →	1 AC CABLE J102,164
103		- 27 FB4-5502-000 1 CLAMP, CABLE
28	FH3-2525-000 запросить цену →	1 DC POWER SUPPLY UNIT 100V
29	FH2-5006-000 запросить цену →	1 CABLE, GROUNDING 100V
501	XB1-2301-207 запросить цену →	2 SCREW,MACH.,TRUSS HEAD,M3X12
502	XB2-7400-607 запросить цену →	2 SCREW,W/WASHER,M4X6
503	XB1-2300-607 запросить цену →	AR SCREW,MACH.,TRUSS HEAD,M3X6

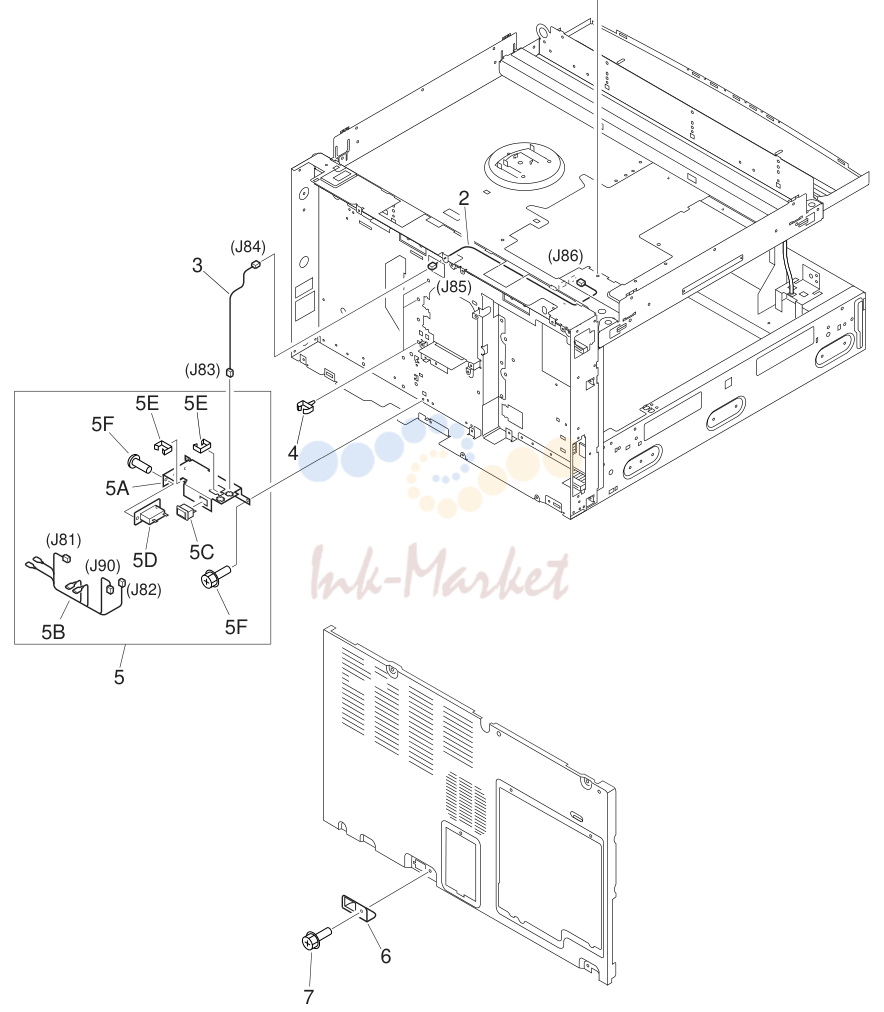

5. INTERNAL COMPONENTS 4 (100V)

№	Артикул	Описание
104		- NPN RF INTERNAL COMPONENTS 4 100V
1	FH7-4465-000 запросить цену →	1 HEATER
2	FH2-6530-000 запросить цену →	1 HEATER CABLE J85,86
3	FH2-6672-000 запросить цену →	1 MIRROR HEATER CABLE J83,84
4	WT2-5026-000 запросить цену →	3 CLIP, CABLE
5	FG6-1418-000 запросить цену →	1 HEATER SWITCH ASSEMBLY
6	FB4-6043-000 запросить цену →	1 PLATE, HEATER
7	XA9-0794-000 запросить цену →	2 SCREW,RS,M3X6

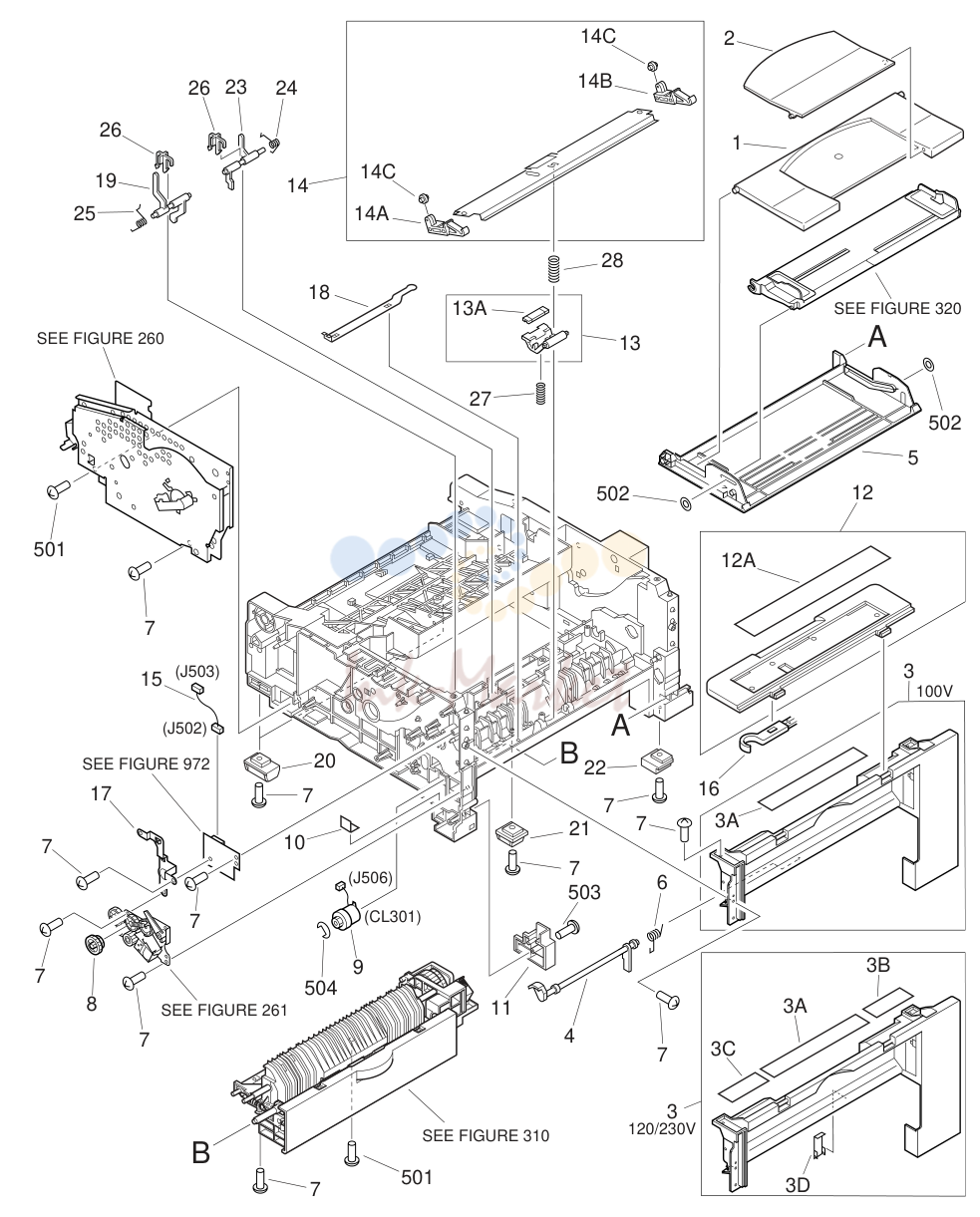

6. PRINTER INTERNAL COMPONENTS 1

№	Артикул	Описание
150		- NPN RF PRINTER INTERNAL COMPONENTS
1	RB1-6120-000 запросить цену →	1 TRAY, SUB,
2	RB1-6121-000 запросить цену →	1 EXTENSION,
3	FF5-7277-020 запросить цену →	1 COVER, RIGHT 100V
4	RB1-6134-000 запросить цену →	1 ARM, SENSOR
5	FB4-5614-000 запросить цену →	1 COVER, MULTI PICK-UP TRAY
6	RB1-6136-000 запросить цену →	1 SPRING, TORSION
7	FA9-2753-000 запросить цену →	AR SCREW,M4X10
8	FS7-0206-000 запросить цену →	1 GEAR, 30T/22T
9	RH7-5191-020 запросить цену →	1 CLUTCH, ELECTROMAGNETIC CL301 J506
10	FB4-5762-000 запросить цену →	1 SHEET
11	FB4-5631-020 запросить цену →	1 COVER
12	FF5-7278-000 запросить цену →	1 COVER, CARTRIDGE 100V
13	RG5-3518-000 запросить цену →	1 SEPARATION PAD ASSEMBLY
14	RG5-3520-000 запросить цену →	1 PAPER GUIDE PLATE ASSEMBLY
15	FH2-6525-000 запросить цену →	1 SENSOR CABLE J502,503
16	RB2-1906-000 запросить цену →	1 BRUSH, CLEANING
150		- 17 FB4-5605-000 1 PLATE, DRIVE GROUNDING
18	FB4-5606-000 запросить цену →	1 PLATE, GROUNDING
19	FB4-5608-000 запросить цену →	1 LEVER, SENSOR
20	FB4-5745-000 запросить цену →	2 BUSHING
21	FB4-5746-000 запросить цену →	1 BUSHING
22	FB4-5747-000 запросить цену →	1 BUSHING
23	RB2-1781-000 запросить цену →	1 LEVER, SENSOR, TOP
24	RB2-1783-000 запросить цену →	1 SPRING, TORSION
25	RB2-1784-000 запросить цену →	1 SPRING, TORSION
26	RB2-1786-000 запросить цену →	2 LEVER, HOLDER
27	RS5-2442-000 запросить цену →	1 SPRING, COMPRESSION
28	RS5-2441-000 запросить цену →	1 SPRING, COMPRESSION
501	XB1-2300-607 запросить цену →	2 SCREW,MACH.,TRUSS HEAD,M3X6
502	XD2-2300-502 запросить цену →	2 RING,TOOTHED LOCK
503	XB2-7400-607 запросить цену →	2 SCREW,W/WASHER,M4X6
504	XD2-1100-322 запросить цену →	1 RING,E

7. PRINTER INTERNAL COMPONENTS 2

№	Артикул	Описание
151		- NPN RF PRINTER INTERNAL COMPONENTS
1	FB4-5751-000 запросить цену →	1 PLATE, LOCK
2	FB4-5752-000 запросить цену →	1 BUSHING
3	XA9-0686-000 запросить цену →	1 SCREW,RS,M3X6
4	FG6-1237-000 запросить цену →	1 ARM, LOCK
5	FB4-5609-000 запросить цену →	1 ARM, RELESE
6	FB4-5610-000 запросить цену →	1 ROLLER
7	FB4-5611-000 запросить цену →	1 ROLLER
8	FB4-5612-000 запросить цену →	2 CAM, RELESE
9	FB4-5613-000 запросить цену →	1 SHAFT, RELESE
10	RG5-3525-000 запросить цену →	1 TRANSFER GUIDE ASSEMBLY
11	RG5-3562-000 запросить цену →	1 LASER/SCANNER CABLE J304,601,701
12	RG5-3603-000 запросить цену →	1 LASER/SCANNER ASSEMBLY
13	RG5-4504-000 запросить цену →	1 MANUAL FEED PICK-UP ROLLER
14	FB4-5741-000 запросить цену →	1 LEVER, LOCK
15	FB4-5742-000 запросить цену →	1 COVER, DRIVE
16	FB4-5743-000 запросить цену →	1 BUSHING
17	FG6-1237-000 запросить цену →	1 ARM, LOCK
18	FS6-2914-000 запросить цену →	2 SPRING, TENSION
19	RB2-2002-000 запросить цену →	1 RUBBER
20	RB2-2007-000 запросить цену →	1 SHEET, COVER
21	XA9-0686-000 запросить цену →	1 SCREW,RS,M3X6
22	FS5-1853-000 запросить цену →	2 BUSHING
151		- 23 FS7-0192-000 1 GEAR, 40T
24	RB1-6177-000 запросить цену →	1 BUSHING
25	RB1-6179-000 запросить цену →	1 BUSHING, RIGHT
26	RB1-6185-000 запросить цену →	1 PLATE, GROUND
27	RF5-2421-000 запросить цену →	1 LEVER, SHUTTER
28	RB2-1780-000 запросить цену →	1 GUIDE, PAPER
29	RF5-2399-000 запросить цену →	2 PAD, SUB
30	RH7-5192-020 запросить цену →	1 CLUTCH, ELECTROMAGNETIC CL302 J504
31	RS5-1392-000 запросить цену →	1 BUSHING, LEFT
32	FB4-5630-000 запросить цену →	2 COVER
33	XA9-0838-000 запросить цену →	4 SCREW,W/WASHER,M4X16
34	FA9-2753-000 запросить цену →	AR SCREW,M4X10
501	XD3-1200-122 запросить цену →	2 PIN,SPRING
502	XD2-1100-322 запросить цену →	1 RING,E

8. PRINTER INTERNAL COMPONENTS 3

№	Артикул	Описание
152		- NPN RF PRINTER INTERNAL COMPONENTS
1	FF5-7263-020 запросить цену →	1 MOUNT, CONTAINER
2	WT2-0136-000 запросить цену →	2 CLIP, CABLE
3	WT2-0317-000 запросить цену →	3 CLIP, CABLE
4	WT2-5098-000 запросить цену →	1 CLIP, CABLE
5	WT2-5134-000 запросить цену →	4 CLAMP, CABLE
6	WT2-0507-000 запросить цену →	1 CLAMP
7	FB4-5616-000 запросить цену →	1 PLATE, SENSOR
8	FH2-6531-000 запросить цену →	1 DC CABLE J505,507,509,510,514
9	WG8-5362-000 запросить цену →	3 IC, TLP1241, PHOTO-INTERRUPTER PS301,304,305
10	FB4-5670-000 запросить цену →	1 HOLDER, SENSOR
11	FB4-5635-000 запросить цену →	1 SHEET
12	FB4-5755-000 запросить цену →	1 HOLDER, CABLE
13	FH2-6523-000 запросить цену →	1 FIXING CABLE J163,171-173
14	FB4-5651-000 запросить цену →	1 ARM, SENSOR
15	XA9-0686-000 запросить цену →	2 SCREW,RS,M3X6
16	FA9-2753-000 запросить цену →	AR SCREW,M4X10
17	FB4-5602-000 запросить цену →	1 PLATE, FAN GROUNDING
18	FB4-5607-000 запросить цену →	1 PLATE, GROUNDING
19	FB4-5634-020 запросить цену →	2 SHEET
20	RB2-1869-000 запросить цену →	1 SPRING, TORSION
21	WT2-0434-000 запросить цену →	2 CLIP, CABLE
22	FB4-5764-000 запросить цену →	1 TAPE
23	RB2-1958-000 запросить цену →	1 GUARD, FIXING 100V
24	RB2-1774-000 запросить цену →	1 GUIDE, CARTRIDGE, LEFT
25	RB2-1775-000 запросить цену →	1 GUIDE, CARTRIDGE, RIGHT
152		- 26 RH7-1354-000 1 FAN FM301 J174
27	FB4-5765-000 запросить цену →	1 TAPE
28	FS6-2941-000 запросить цену →	1 SPRING, TENSION
29	FA9-2753-000 запросить цену →	2 SCREW,M4X10
30	VS1-5057-003 запросить цену →	1 CONNECTOR, SNAP TIGHT J173,174
31	FB4-5768-000 запросить цену →	1 COVER, RECEPTACLE 120/230V
501	XB6-7301-207 запросить цену →	2 SCREW,TP,M3X12
502	XB4-7401-007 запросить цену →	3 SCREW,TAPPING,TRUSS HEAD,M4X10
503	XB1-2400-607 запросить цену →	4 SCREW,MACH.,TRUSS HEAD,M4X6
160		- FG9-3772-000 1 COPYBOARD COVER ASSEMBLY GP160/LP3010
1	FA5-1185-000 запросить цену →	2 PLATE, HINGE
2	FA9-3633-000 запросить цену →	2 HINGE, COPYBOARD COVER
3	FA9-3667-000 запросить цену →	1 COVER, COPYBOARD, FRONT
4	FA9-3666-000 запросить цену →	1 COVER, COPYBOARD, REAR
5	FF9-1694-000 запросить цену →	1 COPYBOARD COVER CUSHION ASS’Y
501	XB1-2401-609 запросить цену →	4 SCREW,MACH.,TRUSS HEAD,M4X16
502	XB4-7401-209 запросить цену →	4 SCREW,TAPPING,TRUSS HEAD,M4X12
220		- FG6-1192-000 1 SCANNER DRIVE ASSEMBLY
1	FB4-5425-000 запросить цену →	1 MOUNT, MOTOR
2	FH6-1520-000 запросить цену →	1 MOTOR, STEPPING, 24V M61 J60
3	FB3-2195-000 запросить цену →	1 MOUNT, MOTOR, DAMPER
501	XB1-2300-409 запросить цену →	4 SCREW,MACH.,TRUSS HEAD,M3X4

9. MAIN DRIVE ASSEMBLY

№	Артикул	Описание
260		- FG6-1217-000 1 MAIN DRIVE ASSEMBLY
1	FB4-5704-000 запросить цену →	1 PLATE, GEAR COVER
2	FB4-5705-000 запросить цену →	1 LEVER, GEAR THRUST
3	FS7-0205-000 запросить цену →	1 GEAR, 53T
4	RB2-1850-000 запросить цену →	1 PIN
5	RB2-1852-000 запросить цену →	1 SPRING, TORSION
6	RB2-1859-000 запросить цену →	1 PLATE, DRUM
7	RF5-2409-000 запросить цену →	1 ARM, SWING
8	RH7-1357-000 запросить цену →	1 MOTOR, STEPPING, DC 24V M601 J601
9	RS5-1387-000 запросить цену →	1 BUSHING
10	RS5-1388-000 запросить цену →	1 BUSHING
11	RS5-2931-000 запросить цену →	1 SPRING, COMPRESSION
12	RS6-0335-000 запросить цену →	1 GEAR, 241T
13	RS6-0336-000 запросить цену →	1 GEAR, 59T
14	RS6-0338-000 запросить цену →	1 GEAR, 42T/24T
15	RS6-0342-000 запросить цену →	1 GEAR, 31T/17T
16	RS6-0343-000 запросить цену →	1 GEAR, 24T/21T
17	RS6-0344-000 запросить цену →	1 GEAR, 18T
18	RS6-0345-000 запросить цену →	1 GEAR, 36T/31T
19	RS6-0346-000 запросить цену →	1 GEAR, 50T
20	RS6-0348-000 запросить цену →	1 GEAR, 29T/14T
21	RS6-0337-000 запросить цену →	1 GEAR, 36T/96T
22	XA9-0267-000 запросить цену →	10 SCREW,TP,M3X6
261		- FG6-1210-000 1 MULTI DRIVE ASSEMBLY
1	FB4-5701-000 запросить цену →	1 CAM, CLUTCH
2	FB4-5706-000 запросить цену →	1 PLATE, GROUNDING
3	FS6-2916-000 запросить цену →	1 SPRING, TENSION
4	FS7-0202-000 запросить цену →	1 GEAR, 31T
5	FS7-0203-000 запросить цену →	1 GEAR, 25T
6	FS7-0204-000 запросить цену →	1 GEAR, 29T
7	RB1-2190-000 запросить цену →	1 COLLAR, SPRING
8	RB1-6132-000 запросить цену →	1 LEVER, CLUTCH
9	RB1-6135-000 запросить цену →	1 SPRING, TORSION
10	RH7-5194-000 запросить цену →	1 SOLENOID SL302 J508
11	RS5-0692-000 запросить цену →	1 GEAR, 19T
501	XB6-7300-607 запросить цену →	2 SCREW,TP,M3X6

10. CASSETTE

№	Артикул	Описание
300		- NPN RF CASSETTE
1	FB4-5814-000 запросить цену →	1 PLATE, SIZE, REAR
2	FB4-5821-000 запросить цену →	1 LABEL, SIZE INDEX
3	FF5-7269-000 запросить цену →	1 PLATE, PAPER LIFTING
4	FS6-2918-000 запросить цену →	2 SPRING, COMPRESION
5	FS7-0207-000 запросить цену →	1 GEAR, 20T
6	FB4-5801-000 запросить цену →	N 1 BODY, CASSETTE
7	FB4-5804-000 запросить цену →	1 LEVER, PAPER SIZE
8	FF5-7274-000 запросить цену →	1 LEVER
9	FB4-5806-000 запросить цену →	1 BLOCK
10	FF5-7270-000 запросить цену →	1 COVER, FRONT
11	FS6-2917-000 запросить цену →	1 SPRING, TENSION
12	FB4-5807-000 запросить цену →	1 PLATE, SIZE, FRONT
13	FB4-5808-000 запросить цену →	1 PLATE, HOLD-DOWN TAB
14	FB4-5809-020 запросить цену →	1 LEVER, LOCK
15	FB4-5810-000 запросить цену →	1 PLATE, PAPER CONTACT
16	FB4-5811-000 запросить цену →	1 SPRING, LEAF
17	FB4-5818-000 запросить цену →	1 SPRING, LEAF
18	FF5-7273-000 запросить цену →	1 PLATE, SIZE, REAR
19	FB4-5813-000 запросить цену →	1 PLATE, HOLD-DOWN TAB
20	FB4-5820-000 запросить цену →	1 LABEL, PAPER SIZE JAPANESE
21	FB4-5836-000 запросить цену →	1 LABEL
22	FB4-5526-000 запросить цену →	1 LABEL, SIZE
23	FB4-5815-000 запросить цену →	1 PLATE, PAPER SIZE
501	XB4-7400-809 запросить цену →	3 SCREW,TAPPING,TRUSS HEAD,M4X8

11. PAPER PICK-UP ASSEMBLY

№	Артикул	Описание
310		- FG6-1202-000 1 PAPER PICK-UP ASSEMBLY 100V
1	FB4-5667-000 запросить цену →	1 ROLLER, VERTICAL PATH
2	FB4-5668-000 запросить цену →	1 ARM, PAPER
3	FB4-5669-000 запросить цену →	2 ROLLER
4	RS1-1016-000 запросить цену →	3 BUSHING
5	FB4-5696-000 запросить цену →	1 SHAFT, CLUTCH
6	FB4-5698-000 запросить цену →	1 SHAFT, RETARD
7	FB4-5699-000 запросить цену →	1 SHAFT, MAIN
8	FS1-1205-000 запросить цену →	1 BUSHING
9	FA9-2753-000 запросить цену →	11 SCREW,M4X10
10	FS5-1854-000 запросить цену →	1 BUSHING
11	FS6-2915-000 запросить цену →	1 SPRING, TENSION
12	FS7-0194-000 запросить цену →	1 GEAR, 19T
13	FS7-0195-000 запросить цену →	1 GEAR, 58T/35T
14	FS7-0196-000 запросить цену →	1 GEAR, 38T/62T
15	FS7-0197-000 запросить цену →	1 GEAR, 24T
16	FS7-0198-000 запросить цену →	1 GEAR, 19T
17	FS7-0200-000 запросить цену →	1 GEAR, 39T/20T
18	FS7-0201-000 запросить цену →	1 GEAR, 29T
19	RB1-2190-000 запросить цену →	1 COLLAR, SPRING
20	RB1-6168-020 запросить цену →	1 BUSHING
21	RB1-6179-000 запросить цену →	1 BUSHING, RIGHT
22	RB1-8865-000 запросить цену →	2 ROLLER
23	RB1-8945-000 запросить цену →	1 JOINT
24	RH7-5174-000 запросить цену →	1 SOLENOID SL301 J517
25	FB4-5654-000 запросить цену →	1 GUIDE, PAPER
26	FB4-5655-000 запросить цену →	1 SPRING, TORSION
27	FB4-5662-000 запросить цену →	1 ARM, SENSOR
28	FB4-5665-000 запросить цену →	1 HOLDER, SENSOR
310		- 29 WG8-5362-000 1 IC, TLP1241, PHOTO-INTERRUPTER PS303 J512
30	FF5-7280-000 запросить цену →	1 ARM, RETARD
31	FB4-5691-000 запросить цену →	1 SHAFT, RETARD
32	RB1-8974-000 запросить цену →	1 LIMITER, TORQUE
33	RF5-2490-000 запросить цену →	1 ROLLER
34	FB4-5656-000 запросить цену →	1 COVER, VERTICAL PATH
35	FB4-5657-000 запросить цену →	1 PLATE, ROLLER
36	FB4-5658-000 запросить цену →	1 SHAFT, ROLLER
37	FB4-5671-000 запросить цену →	1 MOUNT, ROLLER
38	RB1-8922-000 запросить цену →	2 ROLLER
39	RS5-2653-000 запросить цену →	2 SPRING, COMPRESSION
40	FB4-5659-000 запросить цену →	1 SHAFT, ROLLER
41	FB4-5660-000 запросить цену →	1 SHAFT
42	FS7-0193-000 запросить цену →	1 GEAR, 41T
43	RB1-6179-000 запросить цену →	1 BUSHING, RIGHT
44	FB4-5692-000 запросить цену →	1 MOUNT, DRIVE
45	FB4-5693-000 запросить цену →	1 LEVER
46	FB4-5694-000 запросить цену →	1 SPRING, TORSION
47	FB4-5661-000 запросить цену →	1 GUIDE, PAPER
48	FB4-5663-000 запросить цену →	1 ARM, SENSOR
49	FB4-5664-000 запросить цену →	1 SPRING, TORSION
50	FH2-6526-000 запросить цену →	1 PAPER PICK-UP CABLE J511-513
51	WG8-5362-000 запросить цену →	1 IC, TLP1241, PHOTO-INTERRUPTER PS302 J511
52	FB4-5700-000 запросить цену →	1 SHAFT, ROLLER
53	RS1-1016-000 запросить цену →	2 BUSHING
54	RF5-2490-000 запросить цену →	1 ROLLER
55	FB4-5674-000 запросить цену →	1 PLATE, GROUNDING
56	FB4-5672-000 запросить цену →	2 PAWL, LOCK
57	FB4-5673-000 запросить цену →	2 SHAFT, LOCK
58	FS6-2919-000 запросить цену →	2 SPRING, TENSION
310		- 59 XA9-0605-000 2 SCREW,P,M4X8
60	FB4-5853-000 запросить цену →	1 LABEL, CAUTION
501	XB1-2400-607 запросить цену →	2 SCREW,MACH.,TRUSS HEAD,M4X6
502	XD2-1100-242 запросить цену →	1 RING,E
503	XD2-1100-642 запросить цену →	1 RING,E
504	XD2-1100-502 запросить цену →	3 RING,E
505	XD3-1200-142 запросить цену →	3 PIN,SPRING
320		- FG6-1220-000 1 MANUAL FEED TRAY ASSEMBLY AB SIZE
1	FF5-7268-000 запросить цену →	1 TRAY, PAPER AB SIZE
2	RB2-1827-000 запросить цену →	2 RAIL, SLIDE
3	RB2-3784-000 запросить цену →	1 GUIDE, SIDE
4	RB2-3785-000 запросить цену →	1 GUIDE, SIDE
5	RS1-0519-000 запросить цену →	1 GEAR, 20T
501	XB4-7300-607 запросить цену →	1 SCREW,TAPPING,TRUSS HEAD,M3X6

12. REGISTRATION ROLLER ASSEMBLY

№	Артикул	Описание
325		- FG6-1239-000 1 REGISTRATION ROLLER ASSEMBLY 100V
1	RS5-1386-000 запросить цену →	1 BUSHING
2	RS5-1393-000 запросить цену →	1 BUSHING
3	RB1-6168-020 запросить цену →	1 BUSHING
4	RB1-6169-020 запросить цену →	1 BUSHING
5	FS6-2942-000 запросить цену →	2 SPRING, TENSION
6	RB2-1819-000 запросить цену →	1 KNOB
7	RS6-0359-000 запросить цену →	1 GEAR, 24T
8	RB2-1811-000 запросить цену →	1 REGISTER ROLLER, LOWER
9	RB2-1812-000 запросить цену →	1 SHAFT, REGISTER
10	RF5-2403-000 запросить цену →	1 GUIDE, REGISTER, UPPER
11	RF5-2404-000 запросить цену →	1 GUIDE, REGISTER, LOWER 100V
12	RB2-1837-000 запросить цену →	2 ROLLER
13	RF5-1332-020 запросить цену →	1 COVER, PAPER FEED
14	RB2-1838-000 запросить цену →	2 ROLLER
15	FB4-5766-000 запросить цену →	1 ROLLER
16	RS5-1394-000 запросить цену →	10 SPACER
17	RS6-0358-000 запросить цену →	1 GEAR, 21T

13. FIGURE R Q/

№	Артикул	Описание
330		- FG6-1216-030 1 PAPER FEED BELT ASSEMBLY 100V
1	FB4-5618-000 запросить цену →	1 PLATE, TERMINAL
2	FB4-5619-000 запросить цену →	1 PLATE, TERMINAL
3	FB4-5620-000 запросить цену →	1 PLATE, TERMINAL
4	FB4-5621-000 запросить цену →	1 PLATE, TERMINAL
5	FB4-5622-000 запросить цену →	2 PIN 100V
6	FB4-5623-000 запросить цену →	2 GUIDE, PIN 100V
7	FB4-5624-000 запросить цену →	1 SPRING, COMPRESSION
8	FB4-5625-000 запросить цену →	1 SPRING, COMPRESSION
9	FB4-5626-000 запросить цену →	1 SHEET, INSULATING 100V
10	FB4-5628-000 запросить цену →	1 GUIDE, PAPER FEED 100V
11	RB1-6192-000 запросить цену →	1 SHAFT
12	FB4-5649-000 запросить цену →	2 PULLEY 100V
13	RB1-6196-000 запросить цену →	1 PLATE, GROUNDING,
14	RB1-6200-000 запросить цену →	3 PIN
15	RB2-1880-000 запросить цену →	1 GUIDE, PAPER FEED
16	RB2-1881-000 запросить цену →	1 ELIMINATOR, STATIC CHARGE
17	RB2-1886-000 запросить цену →	1 SHAFT, DRIVE
18	RB2-1887-000 запросить цену →	1 BELT, PAPER FEED,
19	RB2-1888-000 запросить цену →	2 BELT, PAPER FEED,
20	RB2-1901-000 запросить цену →	1 PLATE, GROUNDING,
21	RB2-1904-000 запросить цену →	1 BUSHING
22	RH9-0737-000 запросить цену →	1 VARISTOR TH1301
23	RS5-2431-000 запросить цену →	1 SPRING, COMPRESSION
330		- 24 RS5-2933-000 2 SPRING, COMPRESSION
25	RS5-2934-000 запросить цену →	1 SPRING, COMPRESSION
26	RS5-2937-000 запросить цену →	1 PLATE, GROUNDING
27	RS6-0351-000 запросить цену →	1 GEAR, 26T
28	RS6-0352-000 запросить цену →	1 GEAR, 36T
29	RG5-3527-000 запросить цену →	1 TRANSFER ROLLER ASSEMBLY
30	RB2-1903-000 запросить цену →	1 BUSHING
31	RB2-1905-000 запросить цену →	1 COVER
32	RB2-1899-000 запросить цену →	1 SPRING, LEAF 120/230V
33	RB2-1908-000 запросить цену →	1 SHEET, CORONA 120/230V
34	RB2-1896-000 запросить цену →	1 ELIMINATOR, STATIC CHARGE 120/230V
35	FB4-5643-000 запросить цену →	1 SPRING COMPRESSION 120/230V
501	XB4-7401-207 запросить цену →	2 SCREW,TAPPING,TRUSS HEAD,M4X12 120/230V

14. MIRROR ASSEMBLY 1

№	Артикул	Описание
400		- FG6-1193-000 1 MIRROR ASSEMBLY
1	FB3-2411-000 запросить цену →	4 PIN, SLIDE
2	FB4-5433-000 запросить цену →	1 REFLECTOR
3	FB4-5434-000 запросить цену →	2 SPRING, LEAF
4	FB4-5453-000 запросить цену →	1 MOUNT, INVERTER
5	FF5-7260-000 запросить цену →	1 MIRROR,
6	FH3-7204-000 запросить цену →	1 INVERTER PCB ASSEMBLY
7	FH7-3342-000 запросить цену →	1 FLUORESCENT LAMP LA20 J22
8	WT2-5026-000 запросить цену →	1 CLIP, CABLE
501	XB1-2300-609 запросить цену →	9 SCREW,MACH.,TRUSS HEAD,M3X6

15. MIRROR ASSEMBLY 2

№	Артикул	Описание
401		- FG6-1196-000 1 MIRROR ASSEMBLY
1	FB3-2411-000 запросить цену →	2 PIN, SLIDE
2	FB4-5434-000 запросить цену →	4 SPRING, LEAF
3	FB4-5435-000 запросить цену →	2 SLIDER B
4	FB4-5449-000 запросить цену →	1 GUIDE, CORD
5	FB4-5450-000 запросить цену →	2 PULLEY
6	FB4-5458-000 запросить цену →	1 PLATE, SLIDER, FRONT
7	FB4-5459-000 запросить цену →	1 PLATE, SLIDER, REAR
8	FF5-7261-000 запросить цену →	1 MIRROR,
9	FF5-7271-000 запросить цену →	1 MIRROR,
10	XA9-1022-000 запросить цену →	1 SETSCREW, HEX SOCKET
501	XB6-7300-409 запросить цену →	4 SCREW,TP,M3X4
502	XB7-1030-069 запросить цену →	2 SCREW,ALLEN HEAD,M3X6
503	XD2-1100-502 запросить цену →	1 RING,E
402		- FG6-1194-000 1 MIRROR ASSEMBLY
1	XA9-1022-000 запросить цену →	1 SETSCREW, HEX SOCKET
2	FB4-5437-000 запросить цену →	1 SPRING, LEAF
3	FB4-5438-000 запросить цену →	1 SPRING, LEAF
4	FB4-5439-000 запросить цену →	1 SHEET
5	FN5-4131-000 запросить цену →	1 MIRROR,
6	FB4-5460-000 запросить цену →	1 PLATE, MOUNT
403		- FG6-1195-000 1 CCD LENS MOUNT ASSEMBLY
1	FB4-5448-000 запросить цену →	1 PLATE, SHILED
2	FF5-7279-000 запросить цену →	1 COVER, CCD
501	XB2-5400-609 запросить цену →	2 SCREW,W/WASHER,M4X6
