Canon FC 200/220/PC 400/420/430 — каталог запчастей со схемами

Содержание

1. FIGURE A ASSEMBLY LOCATION DIAGRAM
2. EXTERNAL COVERS, PANELS, ETC.
3. FIGURE 101 UPPER MAIN BODY
4. FIGURE 102 LOWER MAIN BODY (FC220,PC420,PC430)(1/2)
5. FIGURE 102A LOWER MAIN BODY (FC200,PC400)(1/2)
6. COPYBOARD COVER ASSEMBLY

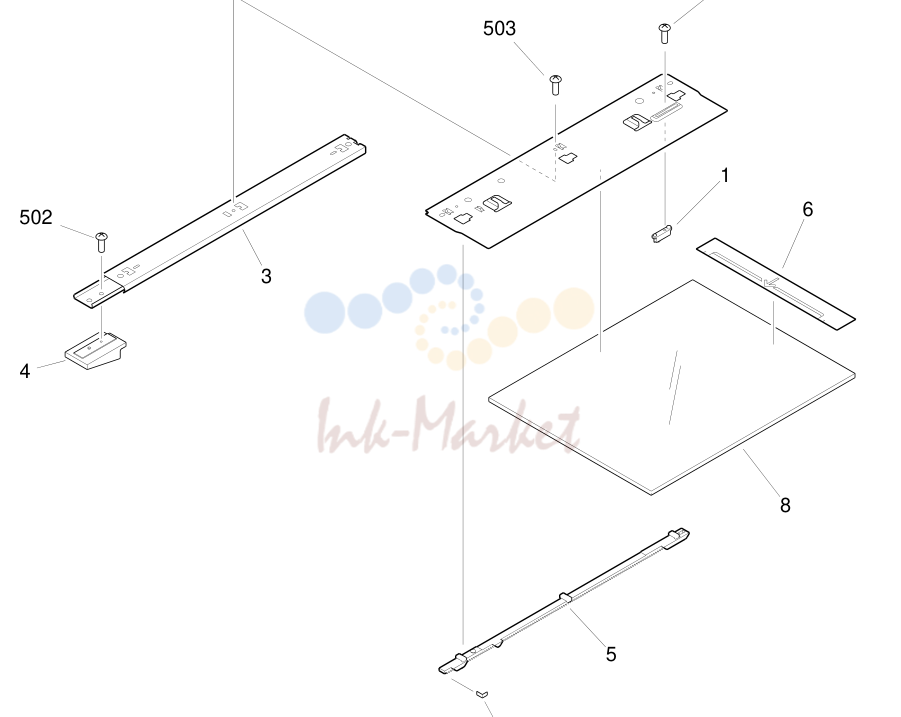

7. FIGURE 161 COPYBOARD COVER ASSEMBLY (PC430)

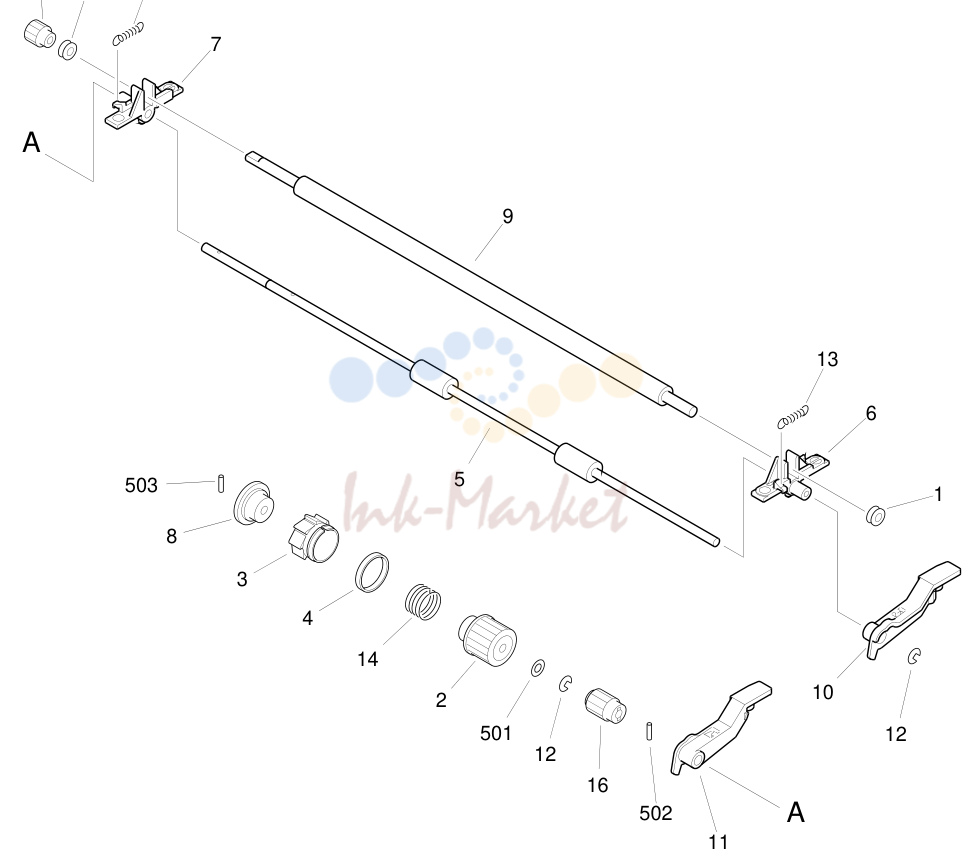

8. FIGURE 320 REGISTRATION ROLLER ASSEMBLY

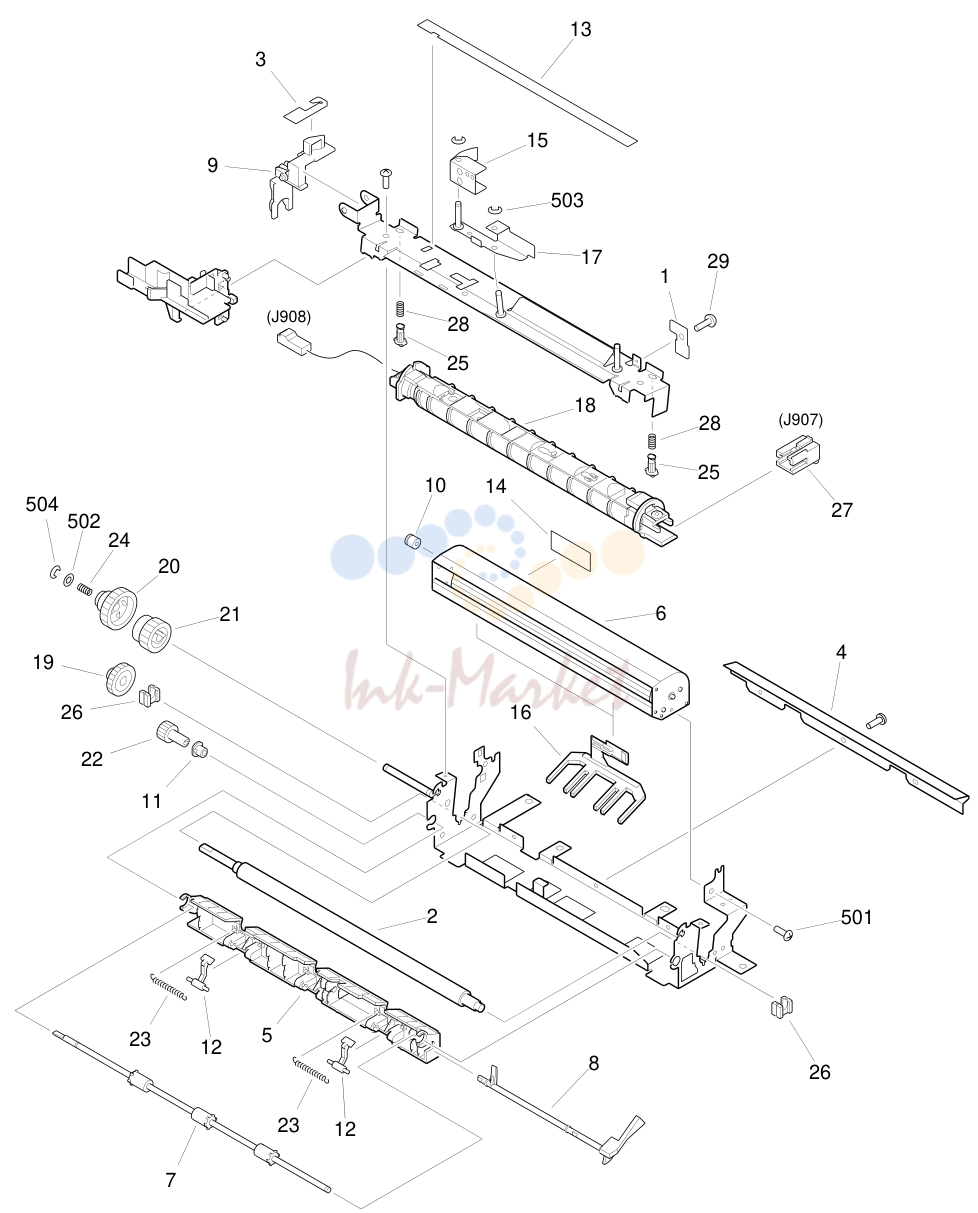

9. FIGURE 810 FIXING ASSEMBLY

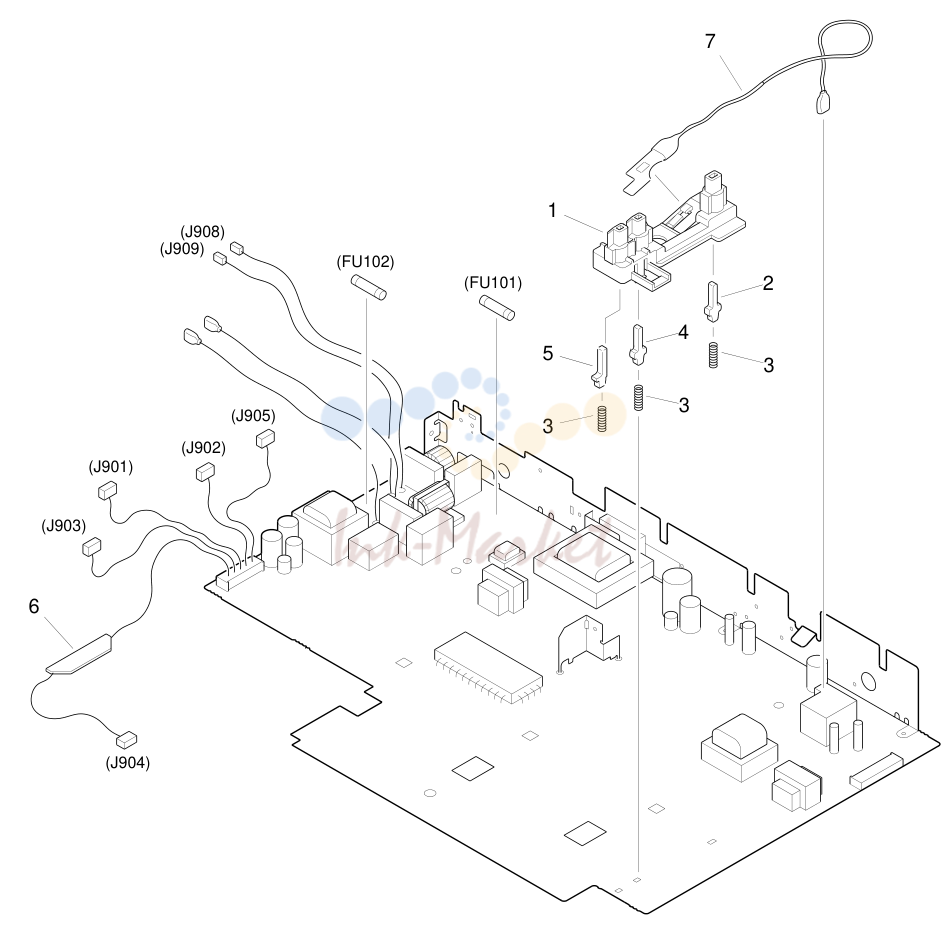

10. FIGURE 910 DC CONT. / DC POWER SUPPLY PCB ASSEMBLY

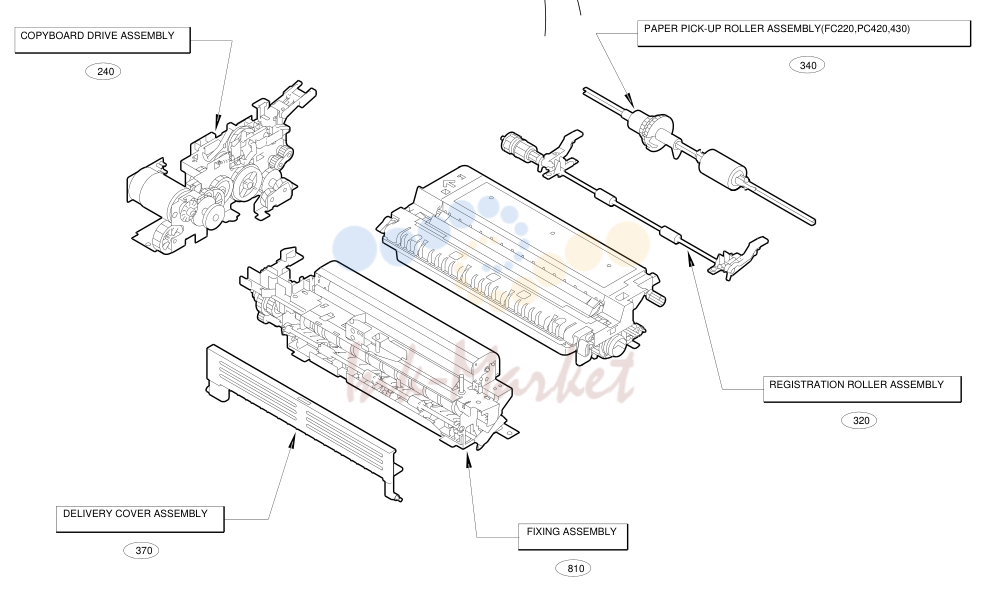

1. FIGURE A ASSEMBLY LOCATION DIAGRAM

№	Артикул	Описание
100		- NPN RF EXTERNAL COVERS, PANELS, ETC. FC220,PC420,430
1	FB1-7403-000 запросить цену →	FILM, SLIDE
2	FB1-7462-000 запросить цену →	PLATE, BLANKING, FRONT WHITE
3	FB1-7463-000 запросить цену →	PLATE, BLANKING, REAR WHITE
4	FB2-9670-000 запросить цену →	TRAY, MANUAL PAPER FEED FC220 WHITE
5	FB3-8941-000 запросить цену →	HOOK
6	FB4-0026-000 запросить цену →	LABEL, "DENSITY ADJUSTMENT" FC220 100V WHITE
7	FB4-0058-000 запросить цену →	LABEL, CONTROL PANEL, 2 FC220 100V WHITE
8	FB4-0287-000 запросить цену →	DIAL, DENSITY CONTROL WHITE
9	FB4-0307-000 запросить цену →	GUIDE, MANUAL PAPER FEED, F
10	FB4-0308-000 запросить цену →	GUIDE, MANUAL PAPER FEED, R
11	FB4-0327-000 запросить цену →	TRAY, PAPER DELIVERY FC220,PC420 WHITE
12	FB4-0330-000 запросить цену →	TRAY, SUB FC220,PC420 WHITE
13	FB4-0330-000 запросить цену →	TRAY, SUB FC220,PC420 WHITE
14	FB4-0352-000 запросить цену →	KEY TOP, MAIN SWITCH
15	FB4-0375-000 запросить цену →	LABEL, CONTROL PANEL, 1 FC220 100V WHITE
100	FB4-0367-000 запросить цену →	LABEL, CONTROL PANEL, 1 FC220 100V GRAY
16	FG5-9544-000 запросить цену →	UPPER COVER UNIT FC220 100V WHITE
17	FS5-2355-000 запросить цену →	SPRING, COMPRESSION
501	XB4-7401-209 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M4X12
100-3		COPYRIGHT © 1998 CANON INC. CANON FC220/PC420/430/FC200/PC400 REV.0 JAN. 1998 PRINTED IN JAPAN [IMPRIME AU JAPON]

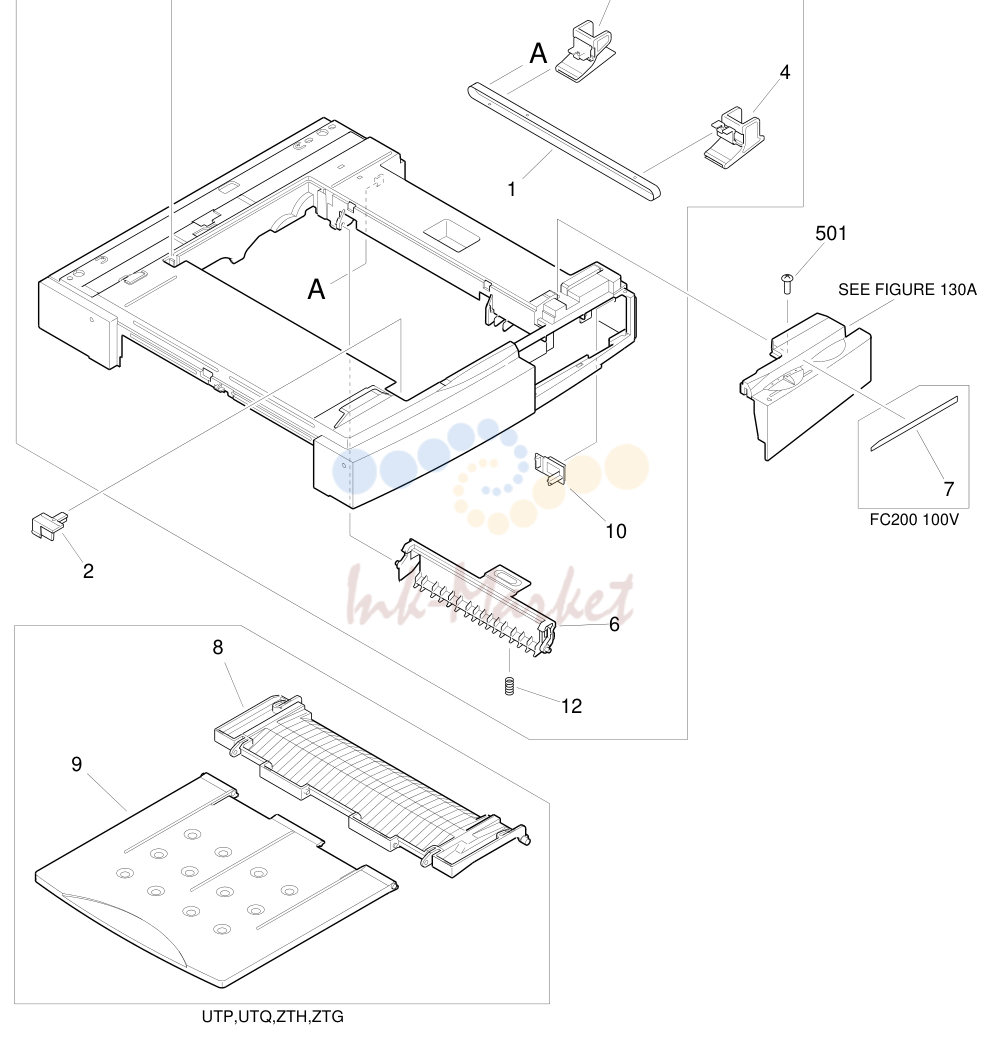

2. EXTERNAL COVERS, PANELS, ETC.

№	Артикул	Описание
1	FB1-7403-000 запросить цену →	FILM, SLIDE
2	FB1-7462-000 запросить цену →	PLATE, BLANKING, FRONT WHITE
3	FB1-7463-000 запросить цену →	PLATE, BLANKING, REAR WHITE
4	FB3-8743-000 запросить цену →	GUIDE, MANUAL PAPER FEED, F
5	FB3-8744-000 запросить цену →	GUIDE, MANUAL PAPER FEED, R
6	FB3-8938-000 запросить цену →	HOOK
7	FB4-0263-000 запросить цену →	LABEL, CONTROL PANEL FC200 100V WHITE
8	FB4-0328-000 запросить цену →	TRAY, PAPER DELIVERY UTP,UTQ,ZTH
9	FB4-0331-000 запросить цену →	TRAY, SUB UTP,UTQ,ZTH
10	FB4-0352-000 запросить цену →	KEY TOP, MAIN SWITCH
11	FG5-9486-000 запросить цену →	UPPER COVER UNIT FC200 100V WHITE
12	FS5-2355-000 запросить цену →	SPRING, COMPRESSION
501	XB4-7401-009 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M4X10

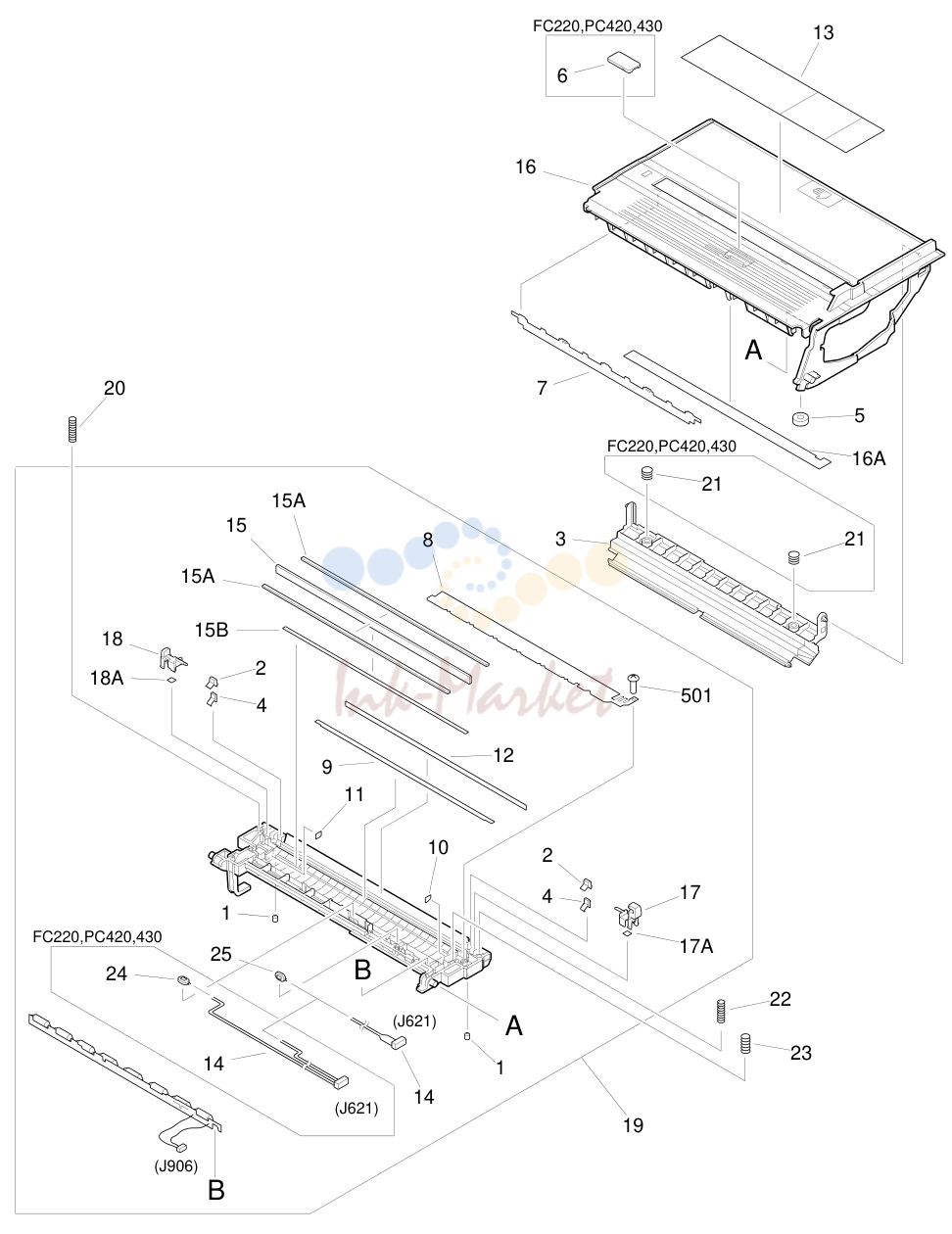

3. FIGURE 101 UPPER MAIN BODY

№	Артикул	Описание
101		- NPN RF UPPER MAIN BODY
1	FA9-2864-000 запросить цену →	SET SCREW,M3X4
2	FB1-7381-000 запросить цену →	PLATE, RETAINER
3	FB1-7383-020 запросить цену →	GUIDE, PAPER PICK-UP, UPPER FC220,PC420,430
4	FB1-7390-000 запросить цену →	PLATE, RETAINER
5	FB1-7391-000 запросить цену →	RING, OPEN/CLOSE BRAKE
6	FB2-9687-000 запросить цену →	PLATE, AE WINDOW FC220,PC420,430
7	FB2-9688-000 запросить цену →	PLATE, SCANNER COVER
8	FB2-9691-000 запросить цену →	SHEET, ANTI-REFLECTIVE,
9	FB2-9692-000 запросить цену →	SHEET, ANTI-REFLECTIVE,
10	FB2-9693-000 запросить цену →	SHEET, ANTI-REFLECTIVE, FRONT
11	FB2-9694-000 запросить цену →	SHEET, ANTI-REFLECTIVE, REAR
12	FB2-9695-000 запросить цену →	SHEET, ANTI-REFLECTIVE, RIGHT
13	FB4-0361-000 запросить цену →	LABEL, JAM EXCEPT CHINESE
14	FF2-9929-000 запросить цену →	CABLE, AE SENSOR FC220,PC420,430
15	FF5-3676-000 запросить цену →	FIBER, OPTIC LENS ARRAY
16	FF5-6415-000 запросить цену →	COVER, UPPER BODY FC220,PC420,430
17	FF5-6424-000 запросить цену →	BLOCK, FRONT SPACER
18	FF5-6425-000 запросить цену →	BLOCK, REAR SPACER
101	FB4-0051-000 запросить цену →	SHEET, SHARP CUT
19	FG5-9608-000 запросить цену →	UPPER MAIN BODY SUB UNIT FC220,PC420,430
20	FS5-2337-000 запросить цену →	SPRING, COMPRESSION
21	FS5-2358-000 запросить цену →	SPRING, COMPRESSION FC220,PC420,430
22	FS5-2359-000 запросить цену →	SPRING, COMPRESSION
23	FS6-2168-000 запросить цену →	SPRING, COMPRESSION
24	WG3-0055-000 запросить цену →	PHOTO-DIODE, BS520 FC220,PC420,430
25	WG3-0055-000 запросить цену →	PHOTO-DIODE, BS520
501	XB4-7300-509 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M3X5
101-3		COPYRIGHT © 1998 CANON INC. CANON FC220/PC420/430/FC200/PC400 REV.0 JAN. 1998 PRINTED IN JAPAN [IMPRIME AU JAPON]

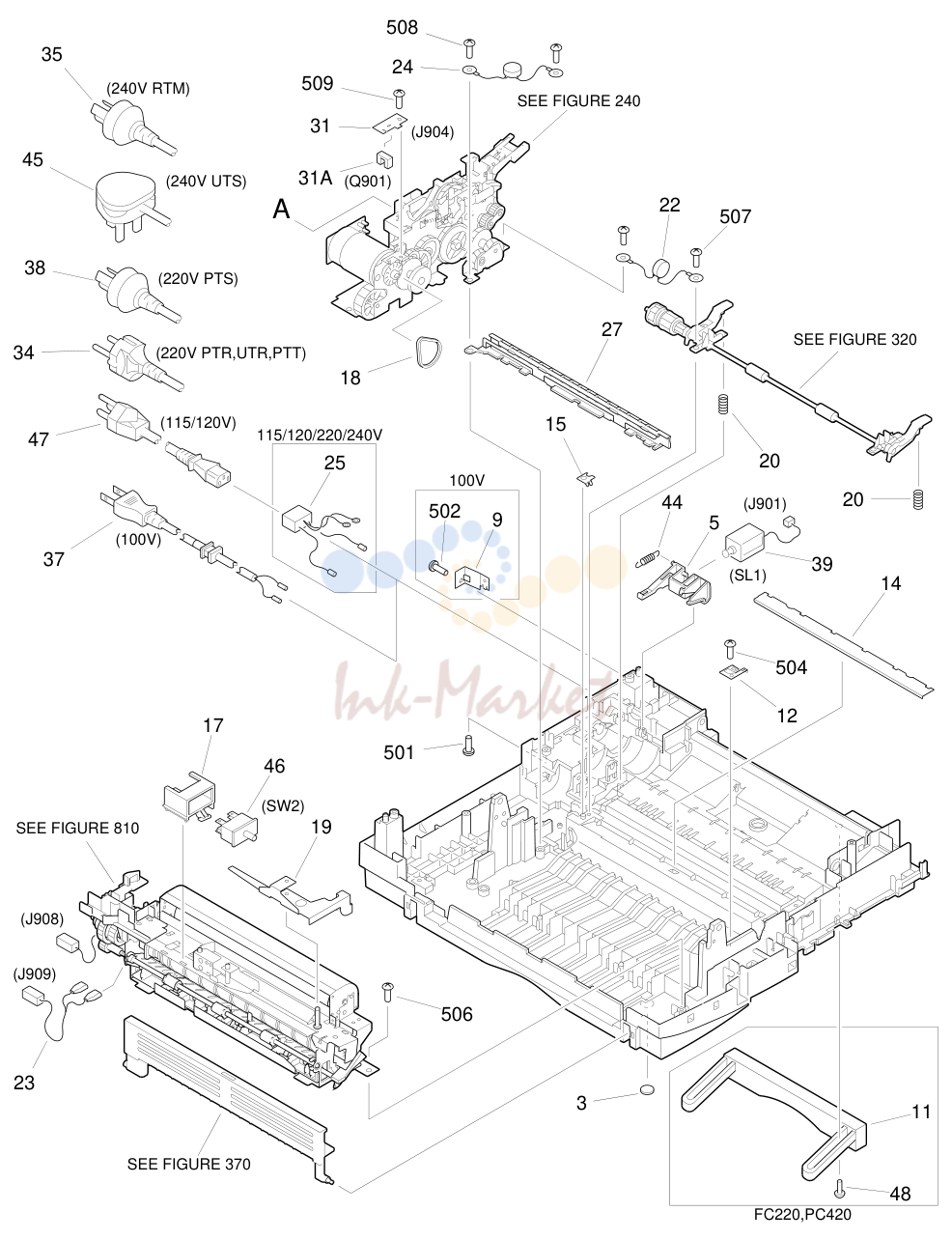

4. FIGURE 102 LOWER MAIN BODY (FC220,PC420,PC430)(1/2)

№	Артикул	Описание
102		- NPN RF LOWER MAIN BODY FC220,PC420,430
1	FA9-2568-000 запросить цену →	SCREW,MACH.,TRUSS HEAD 100V
2	FA9-2568-000 запросить цену →	SCREW,MACH.,TRUSS HEAD
3	FB1-0723-000 запросить цену →	PAD, RUBBER
4	FB1-7281-000 запросить цену →	ARM, SEPARATION
5	FB1-7284-000 запросить цену →	ARM, SOLENOID
6	FB1-7285-000 запросить цену →	ARM, PAPER PICK-UP SENSOR
7	FB1-9273-000 запросить цену →	MOUNT, CARTRIDGE, REAR
8	FB1-9280-000 запросить цену →	PLATE, SEPARATION ARM
9	FB2-9566-000 запросить цену →	PLATE, GROUNDING 100V
10	FB2-9570-000 запросить цену →	BLOCK, SHUTTER
11	FB2-9571-000 запросить цену →	GRIP FC220,PC420
12	FB2-9572-000 запросить цену →	PLATE, TRANSFER TERMINAL
13	FB2-9573-000 запросить цену →	SHEET, REGISTRATION
14	FB2-9574-000 запросить цену →	GUIDE, TRANSFER, LOWER
15	FB2-9575-000 запросить цену →	PLATE, CONTINUITY
16	FB2-9589-000 запросить цену →	BUSHING
17	FB2-9622-020 запросить цену →	HOLDER, DOOR SWITCH
18	FB2-9641-000 запросить цену →	BELT, FAN
19	FB4-0048-000 запросить цену →	PLATE, DOOR SWITCH LINK,
20	FB4-0055-000 запросить цену →	SPRING, COMPRESSION
21	FB4-0301-000 запросить цену →	KEY TOP, DENSITY CORRECTION
22	FF2-7829-000 запросить цену →	VARISTOR
23	FF2-9928-000 запросить цену →	CABLE, HEATER CONNECTOR J909
24	FF3-0150-000 запросить цену →	VARISTOR
25	FF3-2663-000 запросить цену →	INLET, AC 115/120/220/240V
26	FF3-2664-000 запросить цену →	CABLE, GROUNDING 100V
27	FF5-1644-040 запросить цену →	STATIC CHARGE ELIMINATOR
28	FF5-3660-000 запросить цену →	ARM, LIFTER
102-3		COPYRIGHT © 1998 CANON INC. CANON FC220/PC420/430/FC200/PC400 REV.0 JAN. 1998 PRINTED IN JAPAN [IMPRIME AU JAPON]
102	FB1-7283-000 запросить цену →	SPRING, LEAF
29	FF5-6411-000 запросить цену →	COVER, PCB UNIT FC220,PC420 WHITE
30	FG5-4799-000 запросить цену →	DELIVERY SENSOR PCB ASSEMBLY
31	FG5-4808-000 запросить цену →	MOTOR DRIVE SENSOR PCB ASS’Y J904
32	FG5-4815-000 запросить цену →	TRANSFER ROLLER UNIT
33	FG5-9456-000 запросить цену →	CONTROL PANEL PCB UNIT
34	FH2-5274-000 запросить цену →	CORD, POWER SUPPLY 220V PTR,UTR,PTT
35	FH2-5276-030 запросить цену →	CORD, POWER SUPPLY 240V RTM
36	FH2-6223-000 запросить цену →	CABLE, FLAT J202,601
37	FH2-6427-000 запросить цену →	CORD, POWER SUPPLY 100V
38	FH2-6488-000 запросить цену →	CORD, POWER 220V PTS
39	FH9-0492-000 запросить цену →	SOLENOID, DC24V SL1 J901
40	FS5-0436-000 запросить цену →	GEAR, 29T/34T/38T
41	FS5-0437-000 запросить цену →	GEAR, 22T
42	FS5-2332-000 запросить цену →	SPRING, COMPRESSION
43	FS5-2333-000 запросить цену →	SPRING, COMPRESSION
44	FS5-2334-000 запросить цену →	SPRING, TENSION
45	RH2-5015-000 запросить цену →	CORD, POWER SUPPLY 240V UTS
46	WC8-5058-000 запросить цену →	MICROSWITCH, DOOR SW2
47	WT3-5021-000 запросить цену →	CORD, POWER SUPPLY 115/120V
48	XA9-0767-000 запросить цену →	SCREW,TP,M3X10 FC220,PC420
49	XA9-0938-000 запросить цену →	SCREW,TP,M3X35
102	XB2-7300-607 запросить цену →	SCREW,W/WASHER,M3X6
502	XB2-7300-607 запросить цену →	SCREW,W/WASHER,M3X6 100V
503	XB4-7260-609 запросить цену →	SCREW,TAPPING,TRUSS HEAD,2.6X6
504	XB4-7300-509 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M3X5
505	XB4-7300-809 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M3X8
506	XB4-7400-805 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M4X8
507	XB4-7401-009 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M4X10
508	XB4-7401-009 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M4X10
509	XB6-7300-409 запросить цену →	SCREW,TP,M3X4
102-5		COPYRIGHT © 1998 CANON INC. CANON FC220/PC420/430/FC200/PC400 REV.0 JAN. 1998 PRINTED IN JAPAN [IMPRIME AU JAPON]

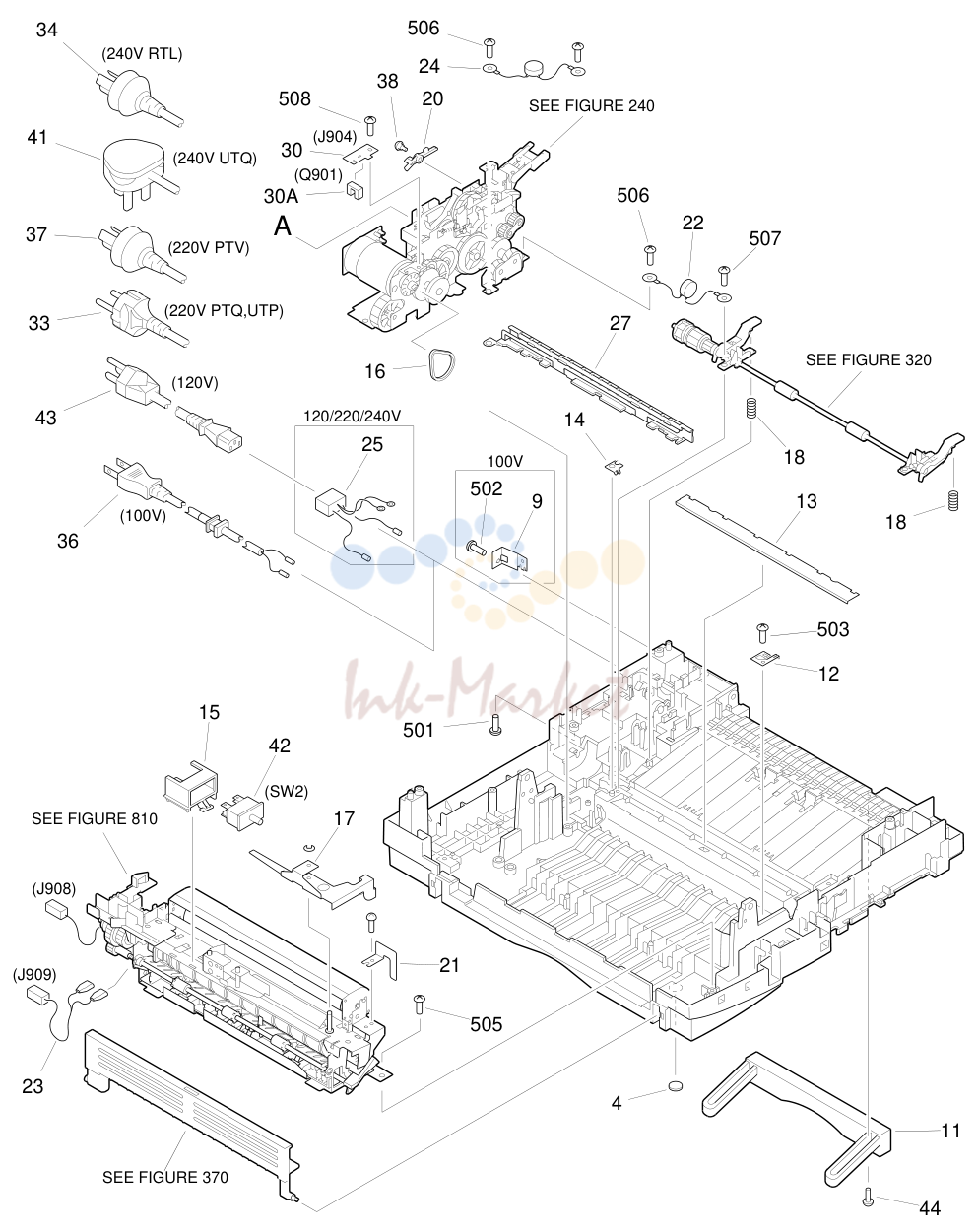

5. FIGURE 102A LOWER MAIN BODY (FC200,PC400)(1/2)

№	Артикул	Описание
1	FA9-2568-000 запросить цену →	SCREW,MACH.,TRUSS HEAD 100V
2	FA9-2568-000 запросить цену →	SCREW,MACH.,TRUSS HEAD
3	FB1-0624-000 запросить цену →	ROLLER, PAPER PICK-UP
4	FB1-0723-000 запросить цену →	PAD, RUBBER
5	FB1-8832-000 запросить цену →	ROLLER, SLIP
6	FB1-8833-020 запросить цену →	ARM, PAPER PICK-UP SENSOR
7	FB1-8835-000 запросить цену →	SPRING, WIRE
8	FB1-9273-000 запросить цену →	MOUNT, CARTRIDGE, REAR
9	FB2-9566-000 запросить цену →	PLATE, GROUNDING 100V
10	FB2-9570-000 запросить цену →	BLOCK, SHUTTER
11	FB2-9571-000 запросить цену →	GRIP WHITE
12	FB2-9572-000 запросить цену →	PLATE, TRANSFER TERMINAL
13	FB2-9574-000 запросить цену →	GUIDE, TRANSFER, LOWER
14	FB2-9575-000 запросить цену →	PLATE, CONTINUITY
15	FB2-9622-020 запросить цену →	HOLDER, DOOR SWITCH
16	FB2-9641-000 запросить цену →	BELT, FAN
17	FB4-0048-000 запросить цену →	PLATE, DOOR SWITCH LINK,
18	FB4-0055-000 запросить цену →	SPRING, COMPRESSION
19	FB4-0240-000 запросить цену →	TRAY, MANUAL PAPER FEED 100V
20	FB4-0246-000 запросить цену →	LINK,
21	FB4-0262-000 запросить цену →	PLATE, LINK BLANKING
22	FF2-7829-000 запросить цену →	VARISTOR
23	FF2-9928-000 запросить цену →	CABLE, HEATER CONNECTOR J909
24	FF3-0150-000 запросить цену →	VARISTOR
25	FF3-2663-000 запросить цену →	INLET, AC 120/220/240V
27	FF5-1644-040 запросить цену →	STATIC CHARGE ELIMINATOR
28	FF5-6411-000 запросить цену →	COVER, PCB UNIT WHITE
29	FG5-4799-000 запросить цену →	DELIVERY SENSOR PCB ASSEMBLY
30	FG5-4808-000 запросить цену →	MOTOR DRIVE SENSOR PCB ASS’Y J904
31	FG5-4815-000 запросить цену →	TRANSFER ROLLER UNIT
32	FG5-9504-000 запросить цену →	CONTROL PANEL PCB UNIT
33	FH2-5274-000 запросить цену →	CORD, POWER SUPPLY 220V PTQ,UTP
34	FH2-5276-030 запросить цену →	CORD, POWER SUPPLY 240V RTL
35	FH2-6224-000 запросить цену →	CABLE, FLAT J202,601
36	FH2-6427-000 запросить цену →	CORD, POWER SUPPLY 100V
37	FH2-6488-000 запросить цену →	CORD, POWER 220V PTV
38	FS1-9102-000 запросить цену →	SCREW,STEPPED,M3
39	FS5-0464-000 запросить цену →	GEAR, 27T
40	FS5-0465-000 запросить цену →	GEAR, 39T
41	RH2-5015-000 запросить цену →	CORD, POWER SUPPLY 240V UTQ
42	WC8-5058-000 запросить цену →	MICROSWITCH, DOOR
43	WT3-5021-000 запросить цену →	CORD, POWER SUPPLY 120V
44	XA9-0767-000 запросить цену →	SCREW,TP,M3X10
45	XA9-0938-000 запросить цену →	SCREW,TP,M3X35
501	XB2-7300-607 запросить цену →	SCREW,W/WASHER,M3X6
502	XB2-7300-607 запросить цену →	SCREW,W/WASHER,M3X6 100V
503	XB4-7300-509 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M3X5
505	XB4-7400-805 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M4X8
506	XB4-7401-009 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M4X10
507	XB4-7401-009 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M4X10
508	XB6-7300-409 запросить цену →	SCREW,TP,M3X4
130	FG5-9553-000 запросить цену →	CONTROL PANEL ASSEMBLY FC220,PC420,430
1	FB4-0035-000 запросить цену →	KEY TOP, COPY
2	FB4-0036-000 запросить цену →	KEY TOP, PLUS
3	FB4-0037-000 запросить цену →	KEY TOP, CLEAR
4	FB4-0038-000 запросить цену →	KEY TOP, AE SETTING WHITE
5	FB4-0039-000 запросить цену →	PANEL, CLEAR
6	FB4-0325-000 запросить цену →	SPRING, COMPRESSION
1	FB4-0257-000 запросить цену →	PANEL, CLEAR
2	FB4-0258-000 запросить цену →	LEVER, DENSITY CONTROL, 1 WHITE
3	FB4-0259-000 запросить цену →	LEVER, DENSITY CONTROL, 2 WHITE

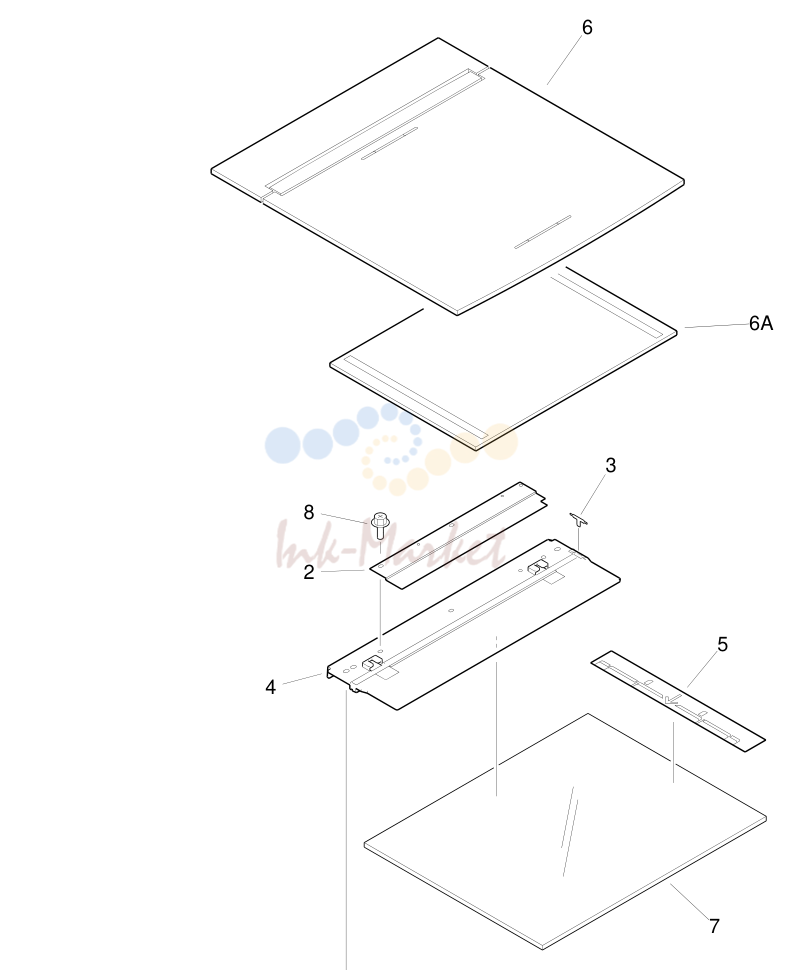

6. COPYBOARD COVER ASSEMBLY

№	Артикул	Описание
160	FG5-9572-000 запросить цену →	COPYBOARD COVER ASSEMBLY FC220 LTH,LTL
1	FB4-0027-000 запросить цену →	RAIL
2	FB4-0029-000 запросить цену →	PLATE, RACK SUPPORT
3	FB4-0030-000 запросить цену →	SHEET, RACK GUIDE
4	FB4-0310-000 запросить цену →	MOUNT, RACK
5	FB4-0372-000 запросить цену →	PLATE, VERTICAL SIZE INDEX A4/A5 B5/B6
6	FF5-6407-000 запросить цену →	COVER, COPYBOARD SEE NOTE
7	FN1-4327-000 запросить цену →	GLASS, COPYBOARD
8	XA9-0762-000 запросить цену →	SCREW,RS,M3X8

7. FIGURE 161 COPYBOARD COVER ASSEMBLY (PC430)

№	Артикул	Описание
161	FG5-4787-000 запросить цену →	COPYBOARD COVER ASSEMBLY PC430
1	FB1-7438-000 запросить цену →	CAM, REGISTRATION
2	FB1-7439-000 запросить цену →	SHEET, RACK GUIDE
3	FB1-8865-020 запросить цену →	RAIL
4	FB1-8874-000 запросить цену →	SUPPORT, RAIL SEE NOTE
5	FB2-9728-000 запросить цену →	RACK
6	FB2-9732-000 запросить цену →	PLATE, SIZE INDEX LTR/STMT/LGL
7	FF5-6409-000 запросить цену →	COVER, COPYBOARD SEE NOTE
8	FN1-4329-000 запросить цену →	GLASS, COPYBOARD
501	XB4-7300-609 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M3X6
502	XB4-7300-609 запросить цену →	SCREW,TAPPING,TRUSS HEAD,M3X6 SEE NOTE
503	XB5-2300-509 запросить цену →	SCREW,CT,M3X5
240	FG5-9534-000 запросить цену →	COPYBOARD DRIVE ASSEMBLY
1	FB1-7356-000 запросить цену →	LINK, REGISTRATION,
2	FB2-9639-000 запросить цену →	PLATE, GEAR SUPPORT
3	FB2-9645-020 запросить цену →	LINK, REGISTRATION,
4	FB4-0353-000 запросить цену →	LINK, REGISTRATION,
5	FG5-4800-000 запросить цену →	COPYBOARD POSITION SENSOR PCB J905
6	FS5-2347-000 запросить цену →	SPRING, TENSION
7	FS6-0355-000 запросить цену →	GEAR, 16T
8	FS6-2728-000 запросить цену →	SPRING, TENSION
501	XB1-2300-409 запросить цену →	SCREW,MACH.,TRUSS HEAD,M3X4
502	XB6-7300-409 запросить цену →	SCREW,TP,M3X4
240-1		COPYRIGHT © 1998 CANON INC. CANON FC220/PC420/430/FC200/PC400 REV.0 JAN. 1998 PRINTED IN JAPAN [IMPRIME AU JAPON]

8. FIGURE 320 REGISTRATION ROLLER ASSEMBLY

№	Артикул	Описание
320	FG5-9535-000 запросить цену →	REGISTRATION ROLLER ASSEMBLY
1	FB1-7316-000 запросить цену →	BUSHING SEE NOTE
2	FB1-7317-000 запросить цену →	GEAR, 20T
3	FB1-7319-000 запросить цену →	RING, CONTROL
4	FB1-7344-000 запросить цену →	RUBBER, RING
5	FB2-9594-000 запросить цену →	ROLLER, REGISTRATION, LOWER
6	FB2-9595-000 запросить цену →	SUPPORT, REGIST. ROLLER, FRONT
7	FB2-9596-000 запросить цену →	SUPPORT, REGIST. ROLLER. REAR
8	FB2-9599-000 запросить цену →	DRUM, CLUTCH
9	FB2-9600-000 запросить цену →	ROLLER, REGISTRATION, UPPER SEE NOTE
10	FB4-0053-000 запросить цену →	ARM, PRESSURE RELEASE, FRONT
11	FB4-0054-000 запросить цену →	ARM, PRESSURE RELEASE, REAR
12	FB9-0001-000 запросить цену →	RING,E
13	FS5-2349-000 запросить цену →	SPRING, TENSION SEE NOTE
14	FS5-2351-000 запросить цену →	SPRING, CLUTCH
15	FS6-0345-000 запросить цену →	GEAR, 18T SEE NOTE
16	FS6-0347-000 запросить цену →	GEAR, 20T
501	XD1-1104-132 запросить цену →	SHIM
502	XD3-2160-062 запросить цену →	PIN,DOWEL
503	XD3-2160-162 запросить цену →	PIN,DOWEL
340	FG5-9609-000 запросить цену →	PAPER PICK-UP ROLLER ASSEMBLY FC220,PC420,430
1	FB1-7303-000 запросить цену →	ROLLER, PAPER PICK-UP
2	FB1-7305-000 запросить цену →	GEAR, 34T
3	FB1-7306-000 запросить цену →	BUSHING
4	FB1-7307-000 запросить цену →	BUSHING
5	FB1-7308-020 запросить цену →	GEAR, 34T
340-1		COPYRIGHT © 1998 CANON INC. CANON FC220/PC420/430/FC200/PC400 REV.0 JAN. 1998 PRINTED IN JAPAN [IMPRIME AU JAPON]
370	FG5-9612-000 запросить цену →	DELIVERY COVER ASSEMBLY WHITE
1	FB2-5016-000 запросить цену →	ROLLER
2	FB2-9653-000 запросить цену →	LABEL, "CAUTION, HIGH TEMP." SEE NOTE JAPANESE
3	FB4-0309-000 запросить цену →	LEVER, RELEASE
4	FS5-2796-000 запросить цену →	SPRING, TENSION
5	FS6-2169-000 запросить цену →	SPRING, TENSION

9. FIGURE 810 FIXING ASSEMBLY

№	Артикул	Описание
810	FG5-9536-000 запросить цену →	FIXING ASSEMBLY 100V
1	FB1-7333-000 запросить цену →	SHEET, INSULATING
2	FB2-9601-000 запросить цену →	ROLLER, PRESSURE
3	FB2-9603-000 запросить цену →	SHEET, RELEASE ARM
4	FB2-9608-000 запросить цену →	PLATE, INLET GUIDE
5	FB2-9610-000 запросить цену →	GUIDE, PAPER DELIVERY, LOWER
6	FB2-9611-020 запросить цену →	FAN, EXHAUST
7	FB2-9612-000 запросить цену →	ROLLER, PAPER DELIVERY
8	FB2-9613-020 запросить цену →	ARM, PAPER DELIVERY SENSOR
9	FB2-9614-000 запросить цену →	ARM, DRIVE RELEASE
10	FB2-9616-000 запросить цену →	PULLEY, FAN
11	FB2-9617-000 запросить цену →	BUSHING
12	FB2-9625-000 запросить цену →	CLAW, SEPARATION
13	FB2-9627-000 запросить цену →	SHEET, WIND BLOCK
14	FB2-9653-000 запросить цену →	LABEL, "CAUTION, HIGH TEMP." JAPANESE/ENGLISH
15	FB4-0049-000 запросить цену →	SPRING, LEAF
16	FB4-0357-000 запросить цену →	GUIDE, INLET, UPPER
17	FF5-6421-000 запросить цену →	LINK, DOOR SWITCH,
18	FG5-4809-000 запросить цену →	FIXING UPPER ASSEMBLY 100V
19	FS6-0337-000 запросить цену →	GEAR, 22T
20	FS6-0339-000 запросить цену →	GEAR, 32T
810	FS6-0340-020 запросить цену →	GEAR, 22T
22	FS6-0962-000 запросить цену →	GEAR, 12T
23	FS6-2163-000 запросить цену →	SPRING, TENSION
24	FS6-2164-000 запросить цену →	SPRING, COMPRESSION
25	RB1-3087-000 запросить цену →	PIN
26	RB1-3090-000 запросить цену →	BUSHING, PRESSURE ROLLER
27	RH2-5336-000 запросить цену →	CONNECTOR, DC SEE NOTE
28	RS5-2223-000 запросить цену →	SPRING, PRESSURE
29	XA9-0233-000 запросить цену →	SCREW,W/WASHER,M3X6
501	XB1-2300-409 запросить цену →	SCREW,MACH.,TRUSS HEAD,M3X4
502	XD1-1106-239 запросить цену →	SHIM
503	XD2-1100-322 запросить цену →	RING,E
504	XD2-1100-502 запросить цену →	RING,E
810-3		COPYRIGHT © 1998 CANON INC. CANON FC220/PC420/430/FC200/PC400 REV.0 JAN. 1998 PRINTED IN JAPAN [IMPRIME AU JAPON]

10. FIGURE 910 DC CONT. / DC POWER SUPPLY PCB ASSEMBLY

№	Артикул	Описание
910	FG5-9450-000 запросить цену →	DC CON./DC P. SUPPLY PCB ASS’Y FC220 100V
1	FB1-7424-020 запросить цену →	HOLDER, H.V.T.
2	FB1-7425-000 запросить цену →	PIN CONTACT
3	FB1-7427-000 запросить цену →	SPRING, COMPRESSION
4	FB1-7430-000 запросить цену →	PIN CONTACT
5	FB1-7431-000 запросить цену →	PIN CONTACT
6	FB2-9647-000 запросить цену →	SHEET, CABLE PROTECTIVE SEE NOTE
7	FF2-7814-000 запросить цену →	CABLE, TRANSFER CONTINUITY
