Canon Fax L380/390 series — каталог запчастей со схемами

Содержание

1. Contents
2. NPN RF PACKAGE COMPONENTS
3. NPN RF EXTERNAL COVERS,PANELS,ETC.
4. NPN RF INTERNAL COMPONENTS 1
5. NPN RF INTERNAL COMPONENTS 2
6. NPN RF INTERNAL COMPONENTS 3
7. NPN RF INTERNAL COMPONENTS(4)
8. NPN RF INTERNAL COMPONENTS 5
9. NPN RF POWER SUPPLY ASS'Y

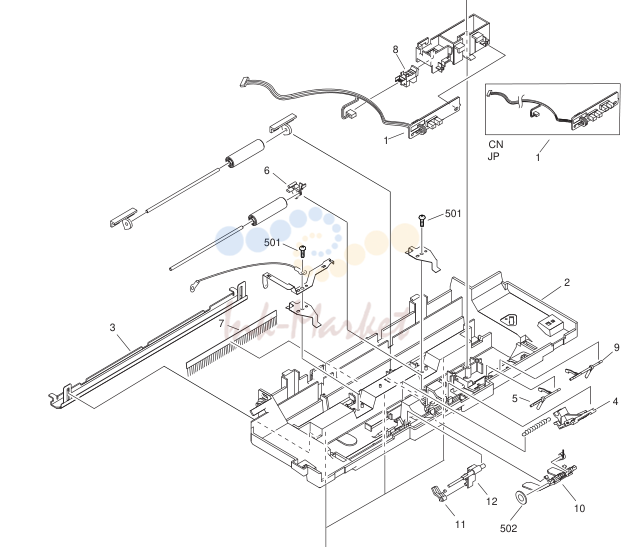

10. NPN RF DOCUMENT FEED ASS'Y

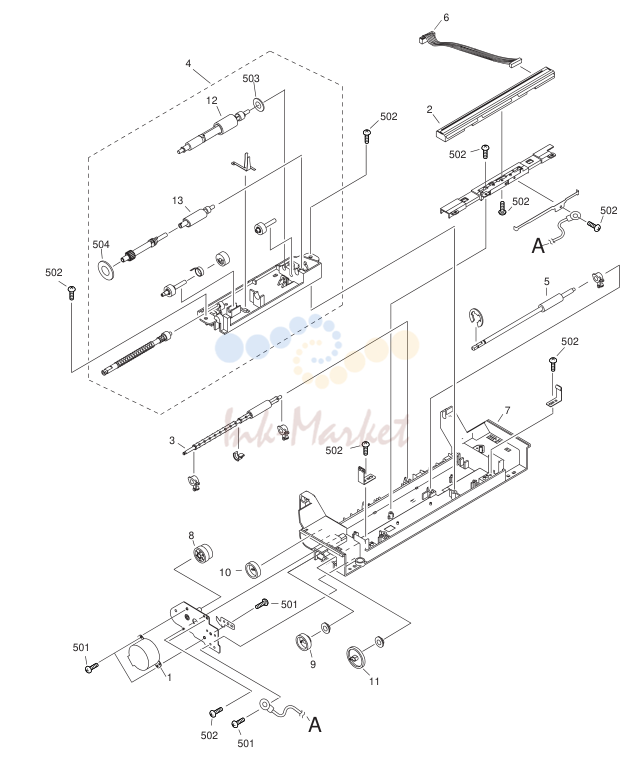

11. NPN RF ADF LOWER ASS'Y

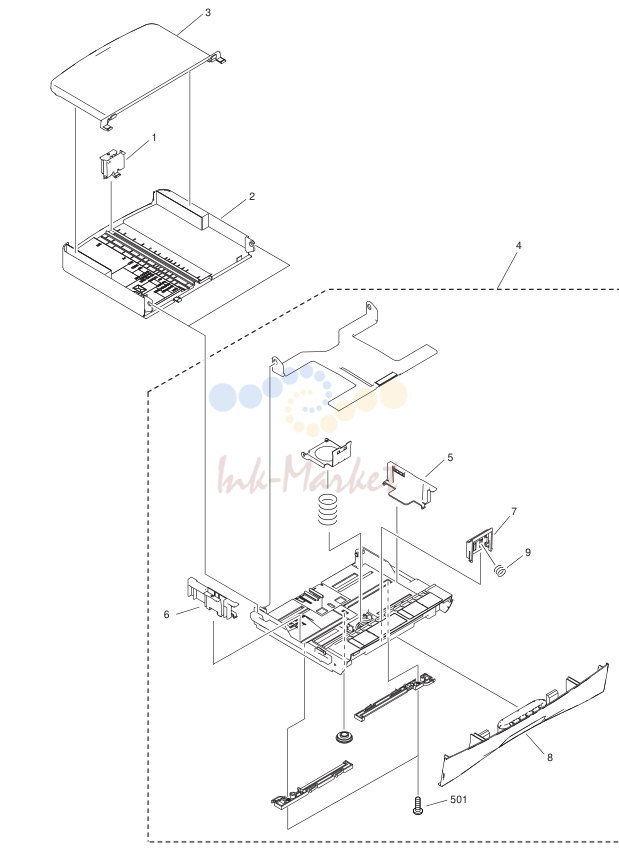

12. NPN RF CASSETTE 250 CASSETTE TYPE

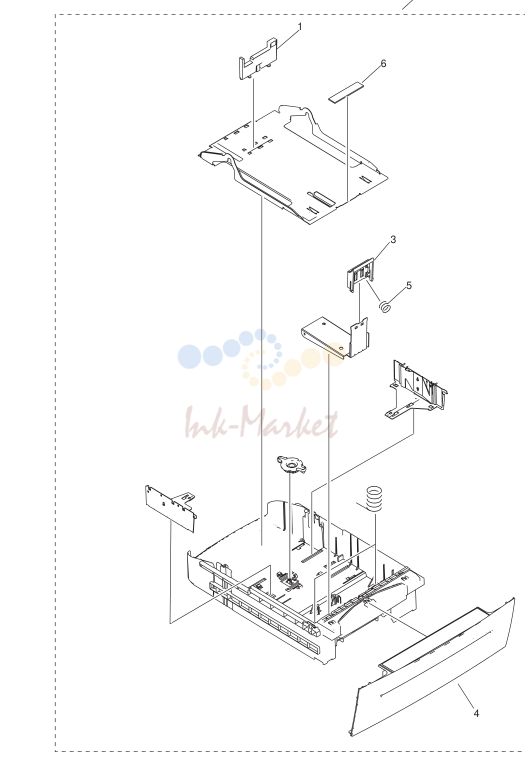

13. NPN RF CASSETTE 500 CASSETTE TYPE

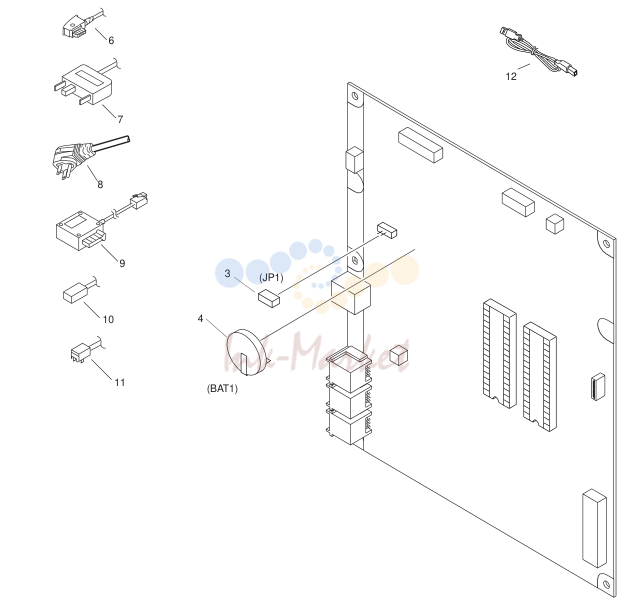

14. FM2-6181-000 1 SCNT BOARD ASS'Y 310 US

1. Contents

№	Артикул	Альт. артикул	Описание
001			PACKAGE COMPONENTS ...................................................2-2
100			EXTERNAL COVERS,PANELS,ETC ....................................2-4
101			INTERNAL COMPONENTS 1 ...............................................2-7
102			INTERNAL COMPONENTS 2 ...............................................2-9
103			INTERNAL COMPONENTS 3 .............................................2-11
104			INTERNAL COMPONENTS 4 .............................................2-13
105			INTERNAL COMPONENTS 5 .............................................2-15
110			POWER SUPPLY ASS'Y .....................................................2-17
210			DOCUMENT FEED ASS'Y ..................................................2-19
211			ADF LOWER ASS'Y ............................................................2-21
300			CASSETTE(250 SHEETS) ..................................................2-23
301			CASSETTE(500 SHEETS) ..................................................2-25
950			SCNT BOARD ASS'Y ..........................................................2-27
001			PACKAGE COMPONENTS................................................................................2-2
100			EXTERNAL COVERS,PANELS,ETC.................................................................2-4
101			INTERNAL COMPONENTS 1............................................................................2-7
102			INTERNAL COMPONENTS 2............................................................................2-9
103			INTERNAL COMPONENTS 3..........................................................................2-11
104			INTERNAL COMPONENTS 4..........................................................................2-13
105			INTERNAL COMPONENTS 5..........................................................................2-15
110			POWER SUPPLY ASS'Y..................................................................................2-17
210			DOCUMENT FEED ASS'Y...............................................................................2-19
211			ADF LOWER ASS'Y.........................................................................................2-21
300			CASSETTE(250 SHEETS)...............................................................................2-23
301			CASSETTE(500 SHEETS)...............................................................................2-25
950			SCNT BOARD ASS'Y.......................................................................................2-27

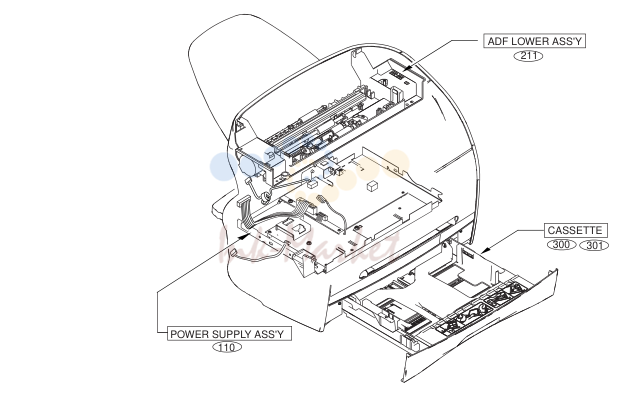

2. NPN RF PACKAGE COMPONENTS

№	Артикул	Описание
1	FK2-2288-000 запросить цену →	1 CD-ROM, PRINTER DRIVER 310 English/French
1	FK2-2286-020 запросить цену →	1 CD-ROM, PRINTER DRIVER L380S Japanese
1	FK2-2289-000 запросить цену →	1 CD-ROM, PRINTER DRIVER French/Italian/German/
1	FK2-5102-000 запросить цену →	1 CD-ROM, PRINTER DRIVER ,L390S English/Simplified
2	HH7-2769-000 запросить цену →	1 HANDSET UNIT CN
2	HH7-2768-000 запросить цену →	1 HANDSET UNIT US
3	HC1-2012-000 запросить цену →	1 HANDSET, HOLDER US/CN
4	HC1-2034-000 запросить цену →	2 RIVET US/CN

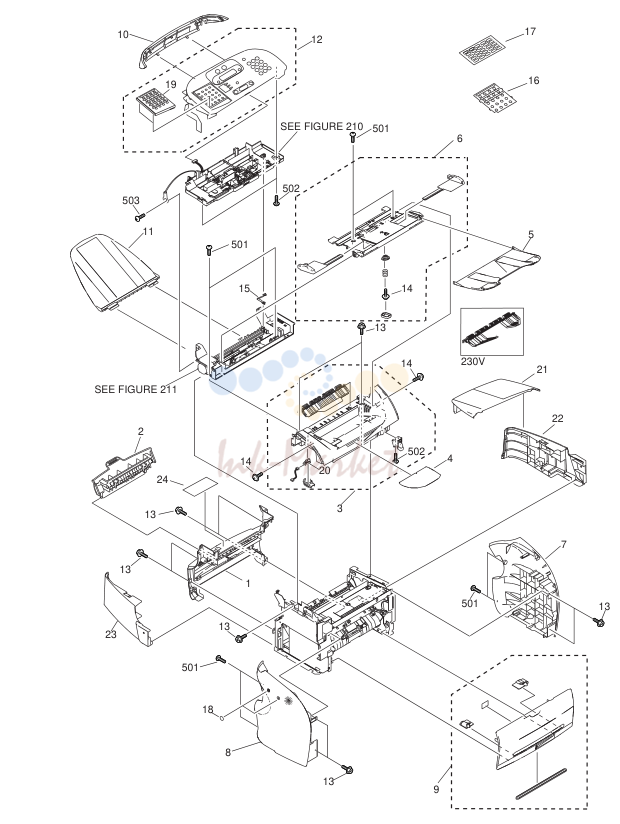

3. NPN RF EXTERNAL COVERS,PANELS,ETC.

№	Артикул	Описание
1	HL1-0470-020 запросить цену →	1 COVER, REAR Except SPR
1	FL2-5303-000 запросить цену →	1 COVER, PANEL REAR SPZ
2	FC7-1666-000 запросить цену →	1 COVER, FACE-UP 310/L390/L408S
2	HC1-1943-000 запросить цену →	1 COVER, FACE-UP L380S/398S/L390S
3	FM2-6902-000 запросить цену →	1 TOP COVER UNIT 100V/120V
3	FM2-6864-000 запросить цену →	1 TOP COVER UNIT 230V
4	FC7-3257-000 запросить цену →	1 TRAY, AUXILIARY 310/L390/L408S
4	FC7-3258-000 запросить цену →	1 TRAY, AUXILIARY L380S/L398S/L390S
5	FC7-1734-000 запросить цену →	1 TRAY, DOCUMENT 310/L390/L408S
5	HL1-0641-000 запросить цену →	1 TRAY, DOCUMENT L380S/L398S/L390S
6	FM2-6869-000 запросить цену →	1 DOCUMET GUIDE UNIT AE/US/EU/KR/AU
6	FM2-6878-000 запросить цену →	1 DOCUMET GUIDE UNIT CN/JP
7	FC7-1728-000 запросить цену →	1 COVER, RIGHT 310/L390/L408S
7	HC1-1932-000 запросить цену →	1 COVER, RIGHT L380S/L398S/L390S
8	FC7-1727-000 запросить цену →	1 COVER, LEFT 310/L390/L408S
8	HC1-1931-000 запросить цену →	1 COVER, LEFT L380S/L398S
8	HC1-1930-000 запросить цену →	1 COVER, LEFT L390S
9	FM2-6892-000 запросить цену →	1 FRONT COVER UNIT 310/L390/L408S
9	FM2-6865-000 запросить цену →	1 FRONT COVER UNIT L380S/L398S/L390S
10	FC7-1654-000 запросить цену →	1 COVER, PANEL REAR 310/L390/L408S
10	HC1-1928-000 запросить цену →	1 COVER, PANEL REAR L380S/L398S/L390S
11	FC7-1735-000 запросить цену →	1 TRAY, DOCUMENT DELIVERY 310/L390/L408S
11	HC1-1940-000 запросить цену →	1 TRAY, DOCUMENT DELIVERY L380S/L398S/L390S
12	FM2-6895-000 запросить цену →	1 OPERATION PANEL UNIT
12	FM2-6875-000 запросить цену →	1 OPERATION PANEL UNIT JP
12	FM2-6884-000 запросить цену →	1 OPERATION PANEL UNIT KR
12	FM2-6899-000 запросить цену →	1 OPERATION PANEL UNIT L390
12	FM2-6882-000 запросить цену →	1 OPERATION PANEL UNIT L390S
12	FM2-6883-000 запросить цену →	1 OPERATION PANEL UNIT L398S
12	FM2-6897-000 запросить цену →	1 OPERATION PANEL UNIT L408S
12	FM2-6868-000 запросить цену →	1 OPERATION PANEL UNIT SPU/SPR
13	XA9-1386-000 запросить цену →	11 SCREW,RS,M3X8
14	XA9-0476-000 запросить цену →	3 SCREW,TP M3X8
15	HC1-2002-000 запросить цену →	1 STOPPER
16	FC7-1911-000 запросить цену →	1 SHEET ONE TOUCH DIAL(ENGLISH) AE/AU
16	FC7-1910-000 запросить цену →	1 SHEET ONE TOUCH DIAL(CHN) CN
16	FC7-1913-000 запросить цену →	1 SHEET ONE TOUCH DIAL(GERMAN) DE
16	FC7-1912-000 запросить цену →	1 SHEET ONE TOUCH DIAL(ENGLISH) EU
16	FC7-1914-000 запросить цену →	1 SHEET ONE TOUCH DIAL(FRENCH) FR
16	FC7-1908-000 запросить цену →	1 SHEET,ONE TOUCH DIAL(JAPANESE) JP
16	FC7-1909-000 запросить цену →	1 SHEET ONE TOUCH DIAL(KOREAN) KR
16	FC7-1907-000 запросить цену →	1 SHEET ONE TOUCH DIAL(ENGLISH) US
17	HB1-5127-000 запросить цену →	2 LABEL, DESTINATION
18	HC1-2013-000 запросить цену →	2 SHEET,SHIELD AE/EUR/KR/JP
18	FC7-1921-000 запросить цену →	1 SHEET, SHIELD AU
19	FC7-1649-000 запросить цену →	1 COVER, ONE-TOUCH
20	WG8-5593-000 запросить цену →	1 PHOTO-INTERRUPTER TLP1242
21	FC7-1730-000 запросить цену →	1 COVER, CASSETTE, UPPER 310/L390/L408S
22	FC7-1731-000 запросить цену →	1 COVER, LEFT, LOWER 310/L390/L408S
23	FC7-1732-000 запросить цену →	1 COVER, RIGHT, LOWER 310/L390/L408S
24	HC1-2345-000 запросить цену →	1 LABEL,COVER,REAR
501	XB4-7400-807 запросить цену →	8 SCREW, TAP TIGHT, BINDING HEAD
502	XB4-7300-807 запросить цену →	3 SCREW, TAP TIGHT, BINDING HEAD
503	XB1-2300-407 запросить цену →	1 SCREW, BH3X4 (S)

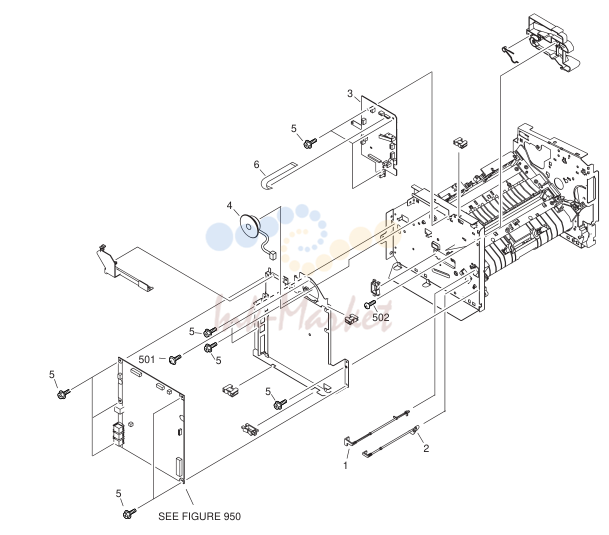

4. NPN RF INTERNAL COMPONENTS 1

№	Артикул	Описание
1	FC5-4808-000 запросить цену →	1 FLAG, MANUAL FEED SENSOR
2	FC7-1729-000 запросить цену →	1 FLAG, CASSETTE SENSOR 310/390/L408S
2	FC5-4814-020 запросить цену →	1 FLAG, CASSETTE SENSOR L380S/L398S/L390S
3	FM2-6474-000 запросить цену →	1 DCNT BOARD ASS'Y 100/120V
3	FM2-6473-000 запросить цену →	1 DCNT BOARD ASS'Y 230V
4	FK2-2076-000 запросить цену →	1 SPEAKER
5	XA9-1386-000 запросить цену →	12 SCREW,RS,M3X8
6	HH2-3292-000 запросить цену →	1 CABLE, FLAT, 10P
501	XB6-7300-607 запросить цену →	1 SCREW, CROOSS-RECESS, FCH
502	XB4-7300-807 запросить цену →	2 SCREW, TAP TIGHT, BINDING HEAD

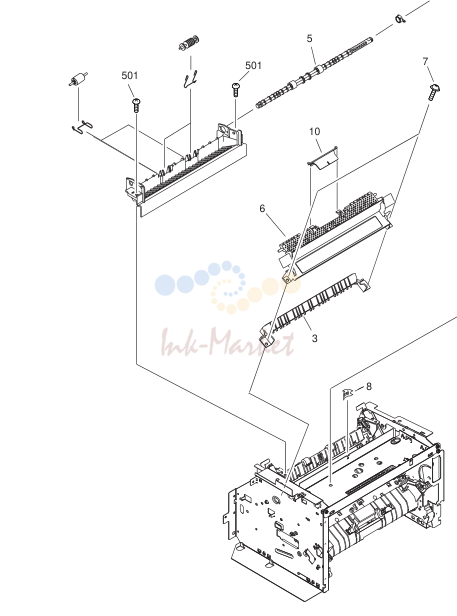

5. NPN RF INTERNAL COMPONENTS 2

№	Артикул	Описание
1	FC5-4775-000 запросить цену →	1 ARM, LASER SHUTTER
2	FM2-1853-000 запросить цену →	1 LASER/SCANNER UNIT
3	FC5-4833-000 запросить цену →	1 GUIDE, FIXING ENTRANCE
4	XA9-1386-000 запросить цену →	4 SCREW,RS,M3X8
5	FL2-1043-000 запросить цену →	1 ROLLER, FACE-DOWN DELIVERY
6	FL2-1050-000 запросить цену →	1 COVER, FIXING
7	XA9-1502-000 запросить цену →	2 SCREW,W/WASHER,M4
8	FC5-4778-000 запросить цену →	1 PLATE,GROUNDING
9	FU5-0699-000 запросить цену →	1 GEAR, 19T
10	FC5-4850-000 запросить цену →	1 FLAG,ROLL PREVENTION
501	XB4-7400-807 запросить цену →	2 SCREW,TAPPING,TRUSS HEAD,M4X8

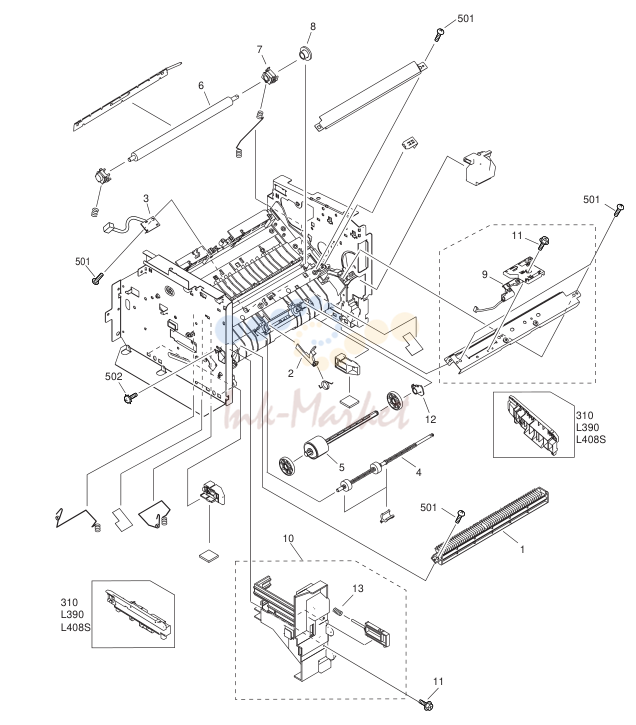

6. NPN RF INTERNAL COMPONENTS 3

№	Артикул	Описание
1	FC5-4800-020 запросить цену →	1 GUIDE,U-TURN
2	FC5-4799-000 запросить цену →	1 FLAG, REGIST. SENSOR
3	FM5-5304-000 запросить цену →	1 TOP SENSOR PCB UNIT
4	FL2-1042-000 запросить цену →	1 ROLLER, FEEDER
5	FL2-1046-000 запросить цену →	1 ROLLER, CASSETTE PICK-UP
6	FC5-4805-000 запросить цену →	1 ROLLER, TRANSFER
7	FC5-4807-000 запросить цену →	1 BUSHING,TRANSFER ROLLER,RIGHT
8	FU5-0716-000 запросить цену →	1 GEAR, 17T
9	HM1-0655-030 запросить цену →	1 TONER SENSOR UNIT
10	FM2-6893-000 запросить цену →	1 COVER SWITCH UNIT 310/L390/L408S
10	HM1-0809-000 запросить цену →	1 COVER SWITCH UNIT L380S/L398/L390
11	XA9-1386-000 запросить цену →	2 SCREW,RS,M3X8
12	FC5-4921-000 запросить цену →	1 BUSHING
13	FU5-2435-020 запросить цену →	1 SPRING, COMPRESSION
501	XB4-7400-807 запросить цену →	5 SCREW,TAPPING,TRUSS HEAD,M4X8
502	XB2-7300-607 запросить цену →	1 SCREW, W/WASHER, M3X6

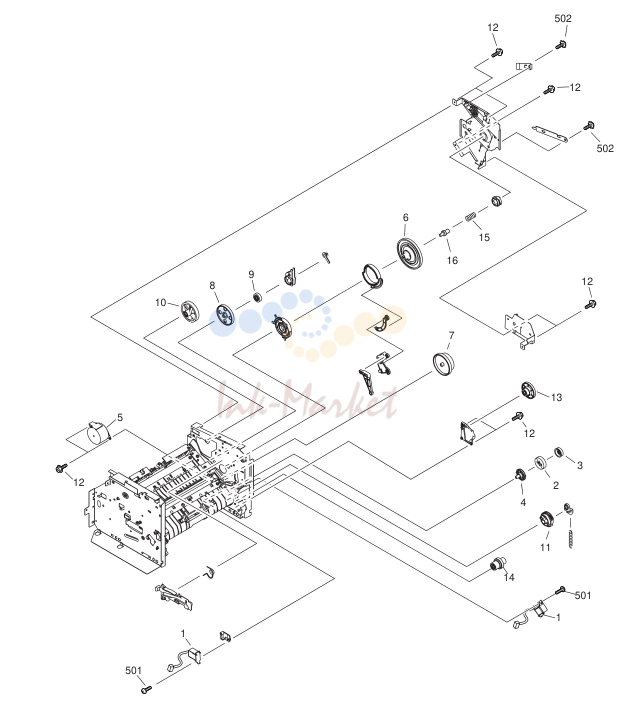

7. NPN RF INTERNAL COMPONENTS(4)

№	Артикул	Описание
1	FH6-5132-000 запросить цену →	2 SOLENOID,PICK UP
2	FM2-1069-000 запросить цену →	1 GEAR UNIT
3	FU5-0707-000 запросить цену →	1 GEAR,51T
4	FU5-0709-000 запросить цену →	1 GEAR,17T
5	FH5-1130-000 запросить цену →	1 MOTOR,STEPPING
6	FU5-0700-000 запросить цену →	1 GEAR, 163T
7	FU5-0701-000 запросить цену →	1 GEAR,91T/115T
8	FU5-0702-000 запросить цену →	1 GEAR, 18T/107T
9	FU5-0703-000 запросить цену →	1 GEAR, 17T
10	FU5-0704-000 запросить цену →	1 GEAR, 55T
11	FU5-0714-000 запросить цену →	1 GEAR, 25T
12	XA9-1386-000 запросить цену →	9 SCREW,RS,M3X8
13	FU5-0705-000 запросить цену →	1 GEAR, 22T/86T
14	FU5-0710-000 запросить цену →	1 GEAR, 19T/35T
15	FU5-2429-000 запросить цену →	1 SPRING,DRUM CONTACT PIN
16	FC5-4878-000 запросить цену →	1 PIN,DRUM CONTACT
501	XB4-7400-807 запросить цену →	2 SCREW,TAPPING,TRUSS HEAD,M4X8
502	XB2-7300-607 запросить цену →	2 SCREW, M3X6

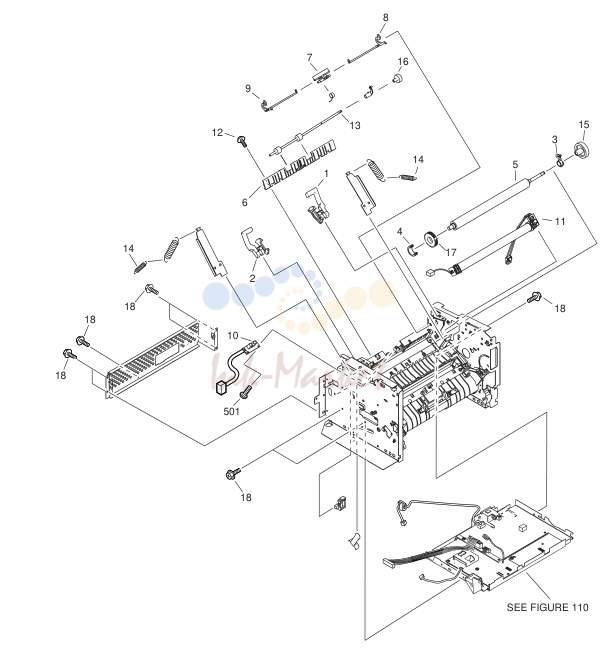

8. NPN RF INTERNAL COMPONENTS 5

№	Артикул	Описание
1	FC5-4827-000 запросить цену →	1 LEVER, PRESSURE RELEASE, R
2	FC5-4828-000 запросить цену →	1 LEVER, PRESSURE RELEASE, L
3	FC5-4829-000 запросить цену →	1 BUSHING, PRESSURE ROLLER, R
4	FC5-4830-000 запросить цену →	1 BUSHING, PRESSURE ROLLER, L
5	FC5-4871-000 запросить цену →	1 ROLLER, PRESSURE
6	FC5-4832-000 запросить цену →	1 GUIDE, PAPER DELIVERY
7	FC5-4834-000 запросить цену →	1 FLAG, DELIVERY SENSOR
8	FC5-4861-000 запросить цену →	1 LEVER, PRSS. RELEASE DETECT,R
9	FC5-4862-000 запросить цену →	1 LEVER, PRSS. RELEASE DETECT,L
10	FM5-5305-000 запросить цену →	1 DELIVERY SENSOR PCB UNIT
11	FM2-6859-000 запросить цену →	1 FILM UNIT, 100V 100V
11	FM2-6860-000 запросить цену →	1 FILM UNIT, 120V 120V
11	FM2-6861-000 запросить цену →	1 FILM UNIT, 230V 230V
12	XA9-1502-000 запросить цену →	1 SCREW,W/WASHER,M4
13	FL2-1044-020 запросить цену →	1 ROLLER, FACE-UP
14	FU5-2425-000 запросить цену →	2 SPRING,PRESSURE GROUNDING
15	FU5-0713-000 запросить цену →	1 GEAR, 29T
16	FU5-0698-000 запросить цену →	1 GEAR, 17T
17	FC5-4860-000 запросить цену →	1 RUBBER RING,CONDUCTIVE
18	XA9-1386-000 запросить цену →	1 SCREW,RS,M3X8
501	XB4-7400-807 запросить цену →	1 SCREW,TAPPING,TRUSS HEAD,M4X8

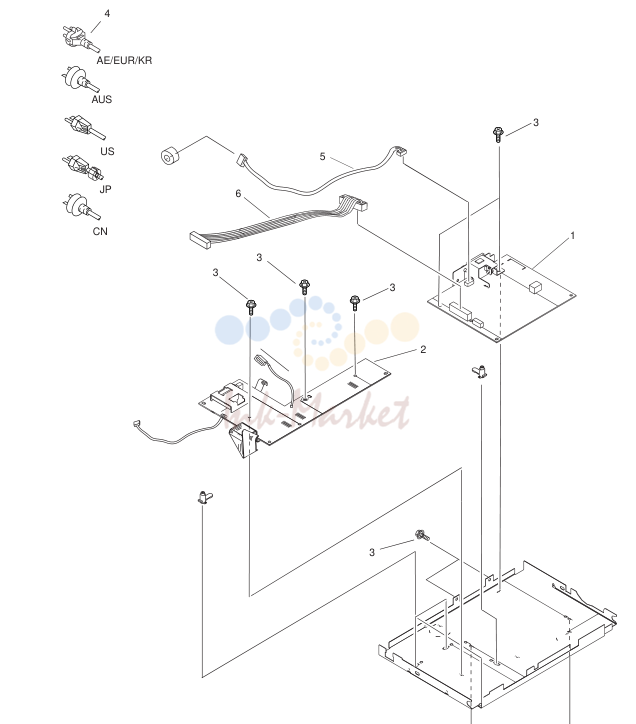

9. NPN RF POWER SUPPLY ASS'Y

№	Артикул	Описание
1	FK2-2079-000 запросить цену →	1 POWER SUPPLY UNIT 100V
1	FK2-2078-000 запросить цену →	1 POWER SUPPLY UNIT 120V
1	FK2-2077-000 запросить цену →	1 POWER SUPPLY UNIT 230V
2	FM2-6475-000 запросить цену →	1 HIGH-VOLTAGE POWER SUPPLY UNIT
3	XA9-1386-000 запросить цену →	7 SCREW,RS,M3X8
4	FM5-5292-000 запросить цену →	1 CORD, POWER AE/EUR/KR
4	FM5-5296-020 запросить цену →	1 CORD, POWER AU
4	FM5-5294-010 запросить цену →	1 CORD, POWER CN
4	HG1-4555-000 запросить цену →	1 CORD, POWER JP
4	FM5-5273-000 запросить цену →	1 CORD, POWER US
5	HG1-4547-000 запросить цену →	1 CABLE WITH CONNECTOR, 2P
6	HG1-4549-000 запросить цену →	1 CABLE WITH CONNECTOR, 16P

10. NPN RF DOCUMENT FEED ASS'Y

№	Артикул	Описание
1	FM2-6477-000 запросить цену →	1 DOCUMENT SENSOR UNIT AE/US/EU/KR/AU
1	FM2-6478-000 запросить цену →	1 DOCUMENT SENSOR UNIT CN/JP
2	HC1-1951-000 запросить цену →	1 GUIDE, DOCUMENT, UPPER
3	HL1-0454-000 запросить цену →	1 WHITE SHEET UNIT
4	HM1-0818-000 запросить цену →	1 SEPARATION GUIDE UNIT
5	HC1-1956-000 запросить цену →	1 ARM, DETECTION (DS)
6	HC1-1958-000 запросить цену →	1 ARM, DETECTION (DES)
7	HC1-1963-000 запросить цену →	1 BRUSH, STATIC DISCHARGE
8	WG8-5593-000 запросить цену →	8 PHOTO INTERRUPTER TLP1242
9	HC1-1957-000 запросить цену →	1 ARM DETECTION(DWS) CN/JP
10	HC1-1970-000 запросить цену →	1 PLATE,FEED PRESSURE
11	HC1-1988-000 запросить цену →	1 CLAW,STOPPER HOOK
12	HC1-1987-000 запросить цену →	1 STOPPER
13	HU1-2135-000 запросить цену →	1 SPRING
501	XB4-7300-807 запросить цену →	3 SCREW, TAP TIGHT, BINDING HEAD
502	XD1-1104-133 запросить цену →	1 WASHER,COP

11. NPN RF ADF LOWER ASS'Y

№	Артикул	Описание
1	FK2-2082-000 запросить цену →	1 MOTOR, REED, STEPPING AE/US/EUR/KR/AU
1	HH7-2776-020 запросить цену →	1 MOTOR, READ, STEPPING CN/JP
2	FL2-4934-000 запросить цену →	1 CONTACT SENSOR UNIT AE/US/EUR/KR/AU
2	FL2-4935-000 запросить цену →	1 CONTACT SENSOR UNIT CN/JP
3	HL1-0453-000 запросить цену →	1 DELIVERY ROLLER UNIT
4	HM1-0814-000 запросить цену →	1 SEPARATION ASS'Y
5	HC1-1974-000 запросить цену →	1 ROLLER, DOCUMENT FEED
6	HG1-4546-000 запросить цену →	1 CABLE WITH CONNECTOR, 7P AE/US/EUR/KR/AU
6	HG1-4551-000 запросить цену →	1 CABLE WITH CONNECTOR, 7P CN/JP
7	HC1-1952-000 запросить цену →	1 FRAME, READER
8	HU1-0158-000 запросить цену →	8 GEAR, 43T/48T
9	HU1-0159-000 запросить цену →	1 GEAR, 28T/47T
10	HU1-0160-000 запросить цену →	1 GEAR, 47T
11	HU1-0161-000 запросить цену →	1 GEAR, 66T
12	HM1-0830-000 запросить цену →	1 SEPARATION ROLLER UNIT
13	HC1-1983-000 запросить цену →	1 ROLLER,LOADING
501	XB1-2300-407 запросить цену →	4 SCREW, BH3X4 (S)
502	XB4-7300-807 запросить цену →	9 SCREW,TAP TIGHT,BINDING HEAD
503	XD1-1104-133 запросить цену →	1 WASHER,COP
504	XD1-1104-139 запросить цену →	1 WASHER,COP
14	HU1-1058-000 запросить цену →	3 BUSHING

12. NPN RF CASSETTE 250 CASSETTE TYPE

№	Артикул	Описание
1	FC5-4908-000 запросить цену →	1 PLATE,BACK END LIMIT L380S/L398S/L390S
1	FC7-1715-000 запросить цену →	1 PLATE,BACK END LIMT L310/L390/L408S
2	FC5-4928-030 запросить цену →	1 TRAY, CASSETTE EXTENSION L380S/L398S/L390S
3	HC1-2008-000 запросить цену →	1 COVER, CASSETTE UPPER L380S/L398S/L390S
4	FM2-6867-000 запросить цену →	1 CASSETTE UNIT
5	FC5-4911-020 запросить цену →	1 PLATE, SIDE LIMIT ,RIGHT
6	FC5-4913-020 запросить цену →	1 PLATE, SIDE LIMIT, LEFT
7	FL2-1047-000 запросить цену →	1 PAD, SEPARATION
8	FC7-1659-000 запросить цену →	1 COVER, CASSETTE,FRONT
9	FU5-2434-000 запросить цену →	1 SPRING,PAD
501	XB4-7300-807 запросить цену →	2 SCREW, TAP TIGHT, BINDING HEAD

13. NPN RF CASSETTE 500 CASSETTE TYPE

№	Артикул	Описание
1	FL2-4938-000 запросить цену →	1 PLATE, BACK END LIMIT SEE NOTE
2	FM2-6885-000 запросить цену →	1 CASSETTE UNIT
3	FL2-1047-000 запросить цену →	1 PAD, SEPARATION
4	FL2-4939-000 запросить цену →	1 COVER, CASSETTE, FRONT
5	FU5-2434-000 запросить цену →	1 SPRING,PAD
6	FC7-3253-000 запросить цену →	1 SHEET, SEPARATION

14. FM2-6181-000 1 SCNT BOARD ASS'Y 310 US

№	Артикул	Описание
3	WS1-5397-000 запросить цену →	1 PLUG, JUMPER
4	WK1-5134-000 запросить цену →	1 BATTERY, LITHIUM, CR2032THJ6
5	HH2-2824-000 запросить цену →	1 MODULAR CORD,2P SEE NOTE
6	HK1-0544-000 запросить цену →	1 MODULAR CORD SEE NOTE
7	HK1-0559-000 запросить цену →	1 MODULAR CORD SEE NOTE
8	HK1-0550-000 запросить цену →	1 MODULAR CORD SEE NOTE
9	HK1-0547-000 запросить цену →	1 MODULAR CORD SEE NOTE
10	FH2-7200-000 запросить цену →	1 MODULAR CORD SEE NOTE
11	HK1-0175-000 запросить цену →	1 MODULAR CORD SEE NOTE
12	FH2-7192-000 запросить цену →	1 CABLE, USB
