Canon Fax L350/360 series — каталог запчастей со схемами

Содержание

1. Contents
2. FIGURE 02
3. FIGURE 04A
4. FIGURE 04B
5. FIGURE 05
6. FIGURE 06A
7. FIGURE 06B

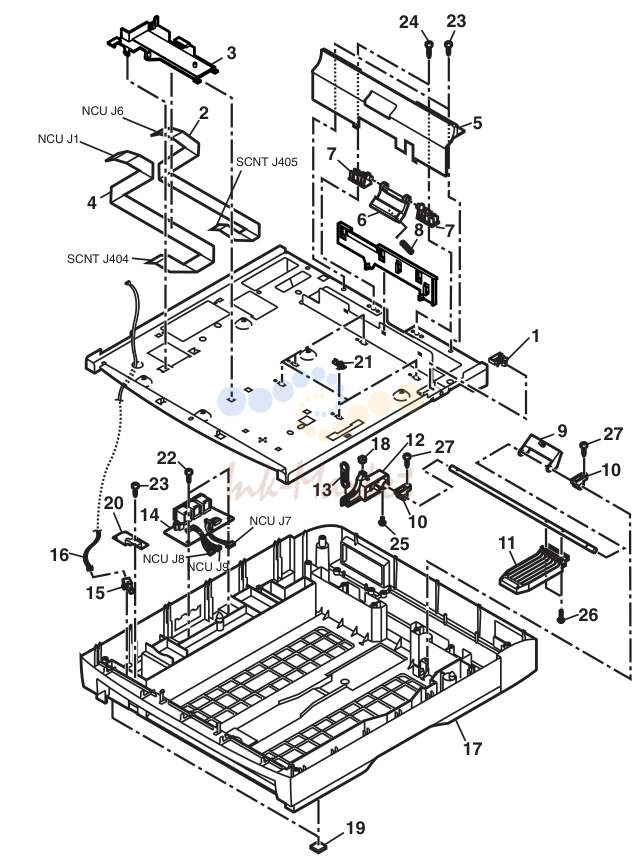

8. FIGURE 07A

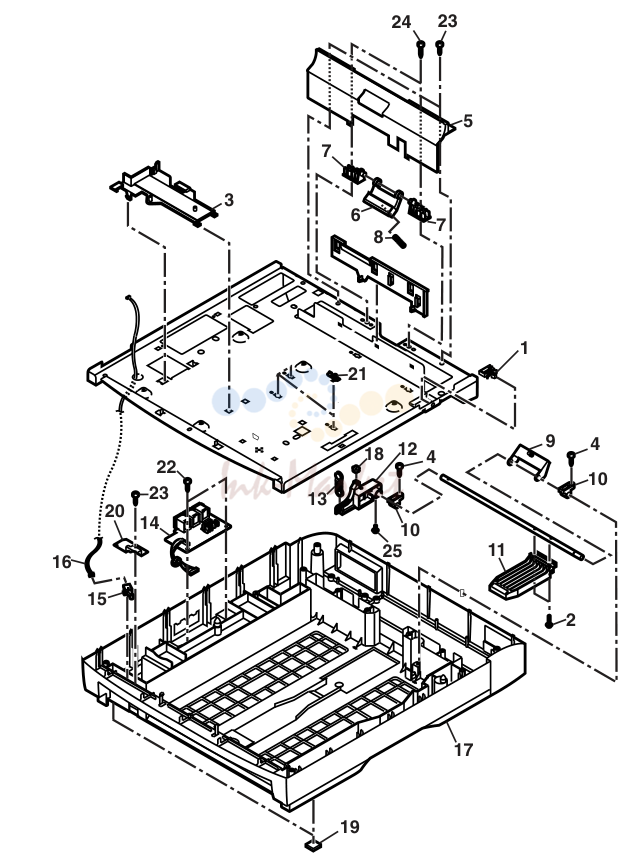

9. FIGURE 07B

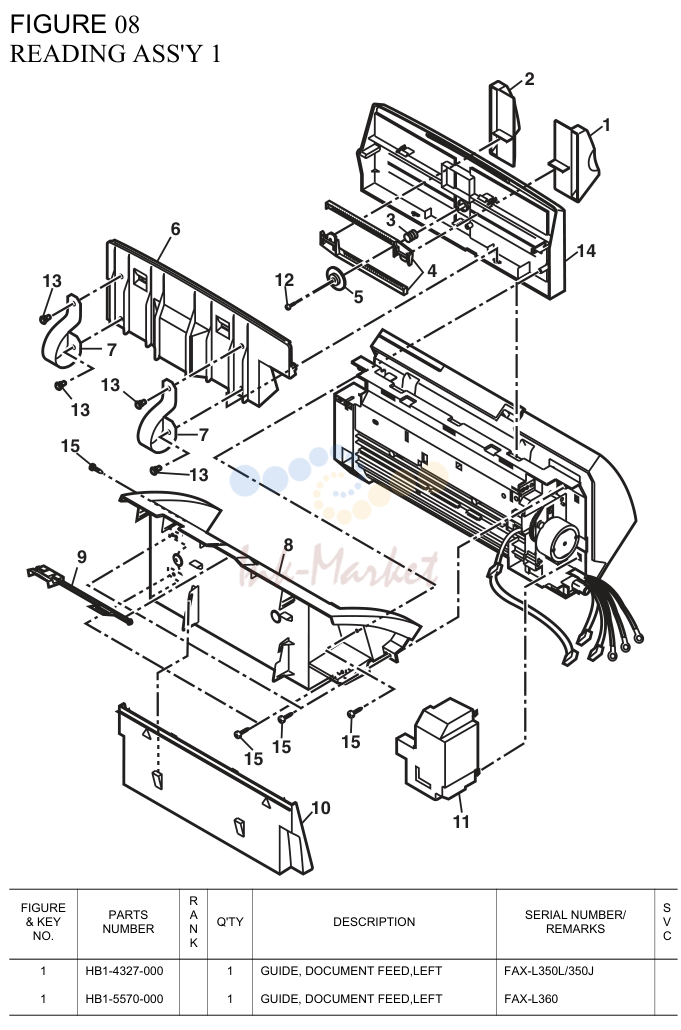

10. FIGURE 08

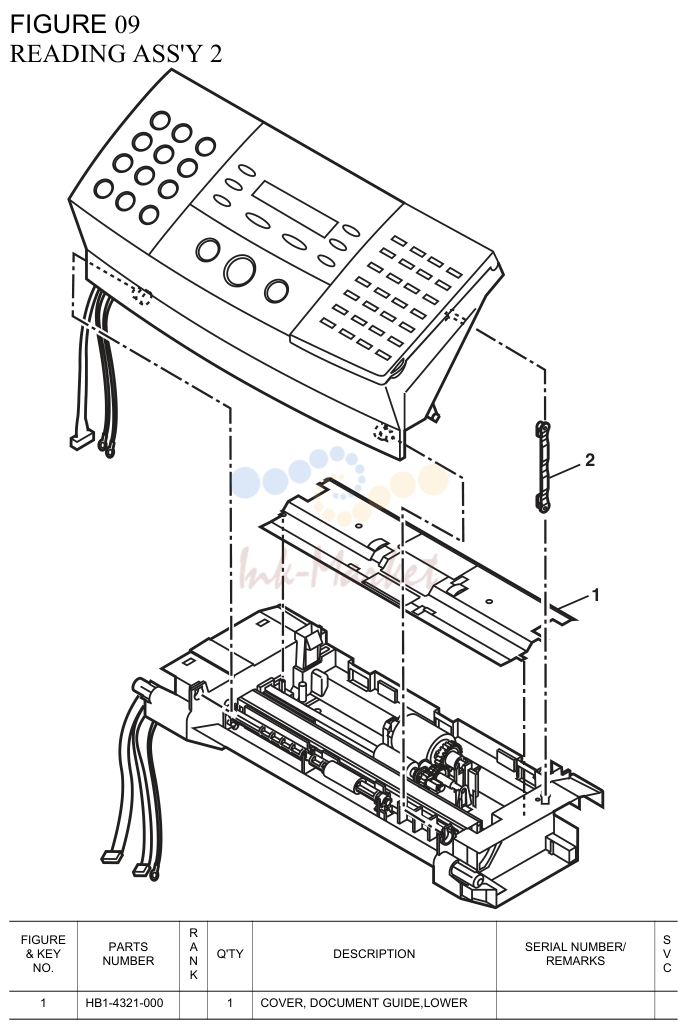

11. FIGURE 09

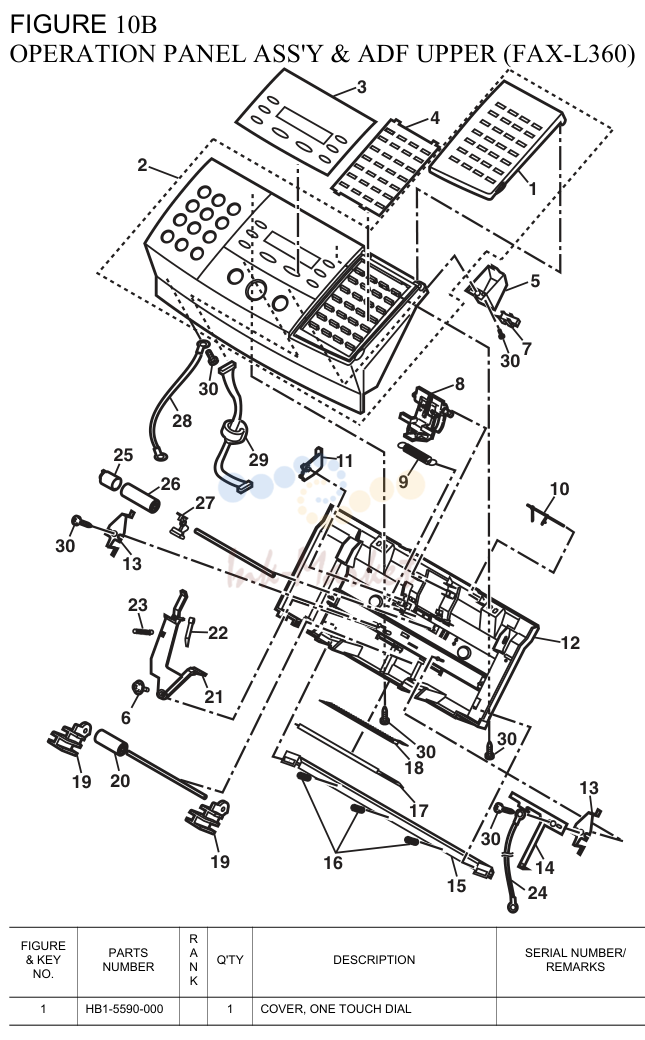

12. FIGURE 10B

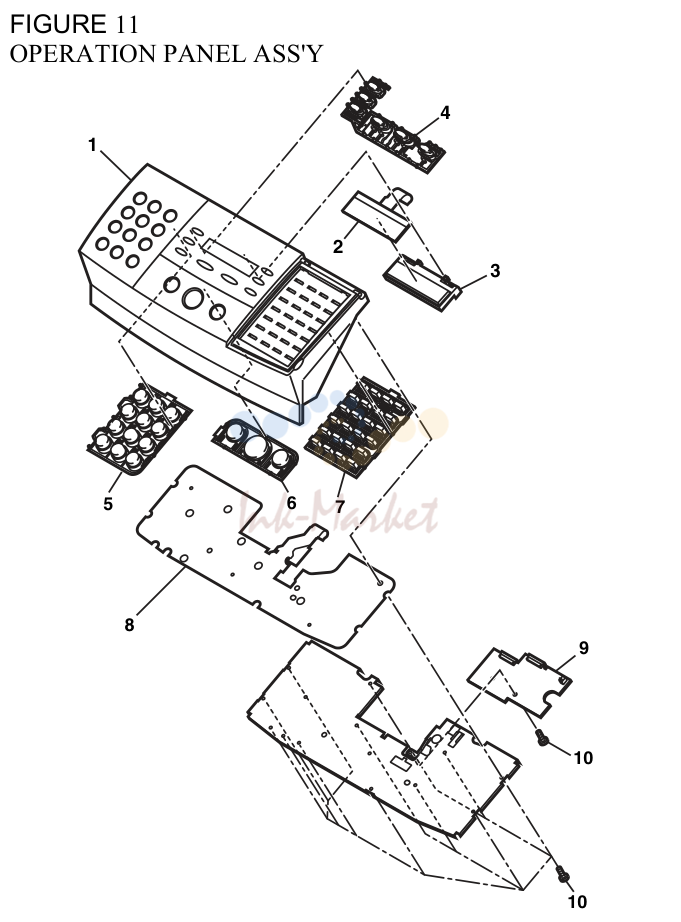

13. FIGURE 11

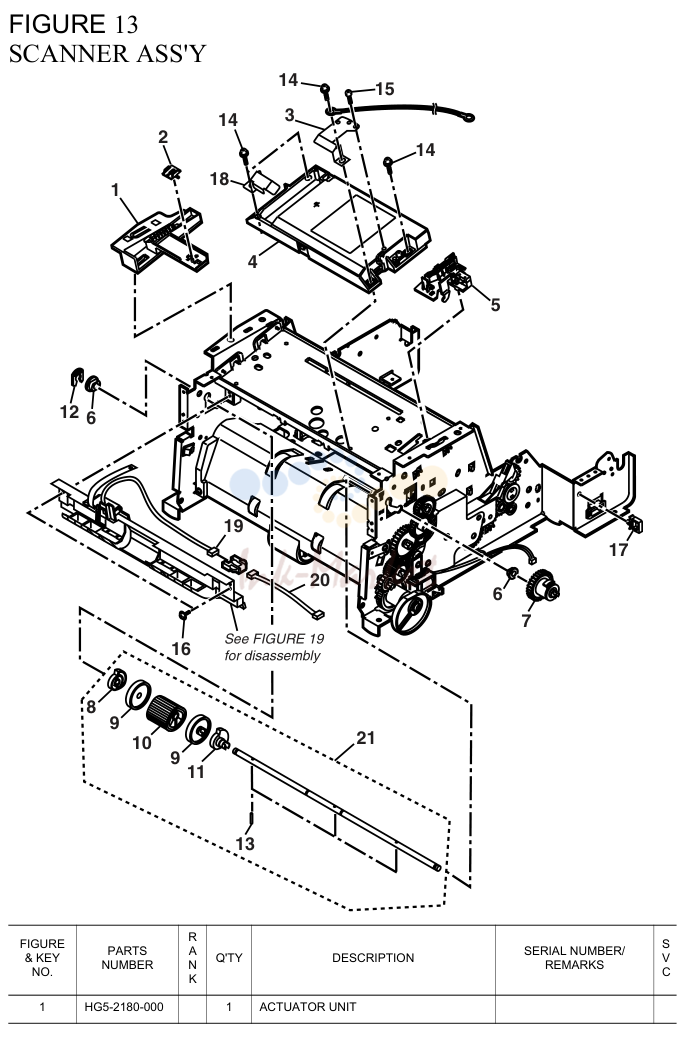

14. FIGURE 13

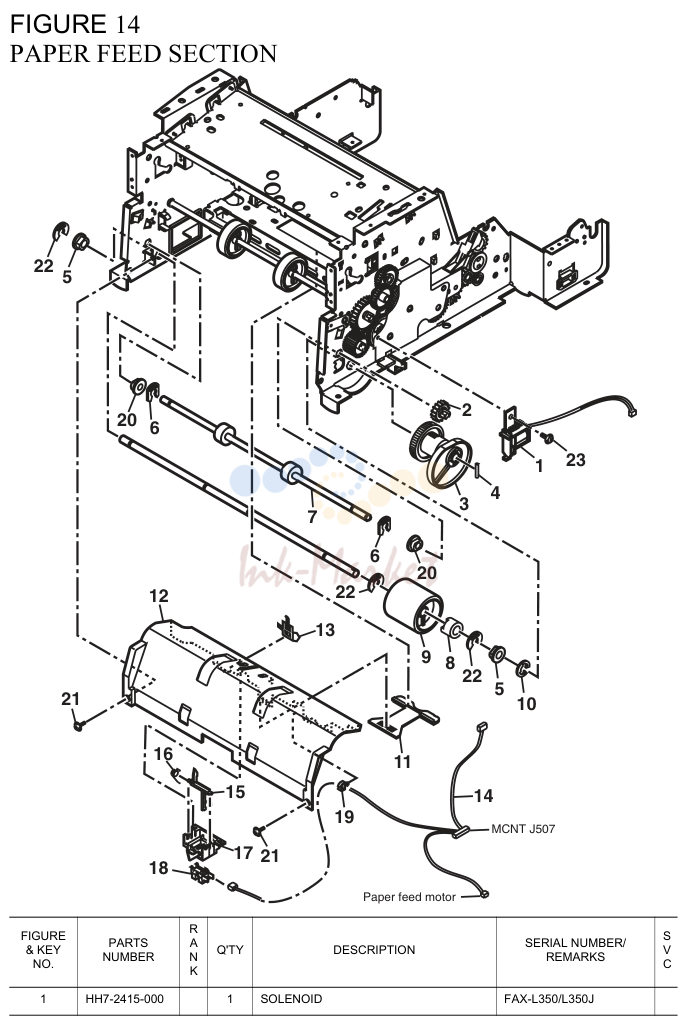

15. FIGURE 14

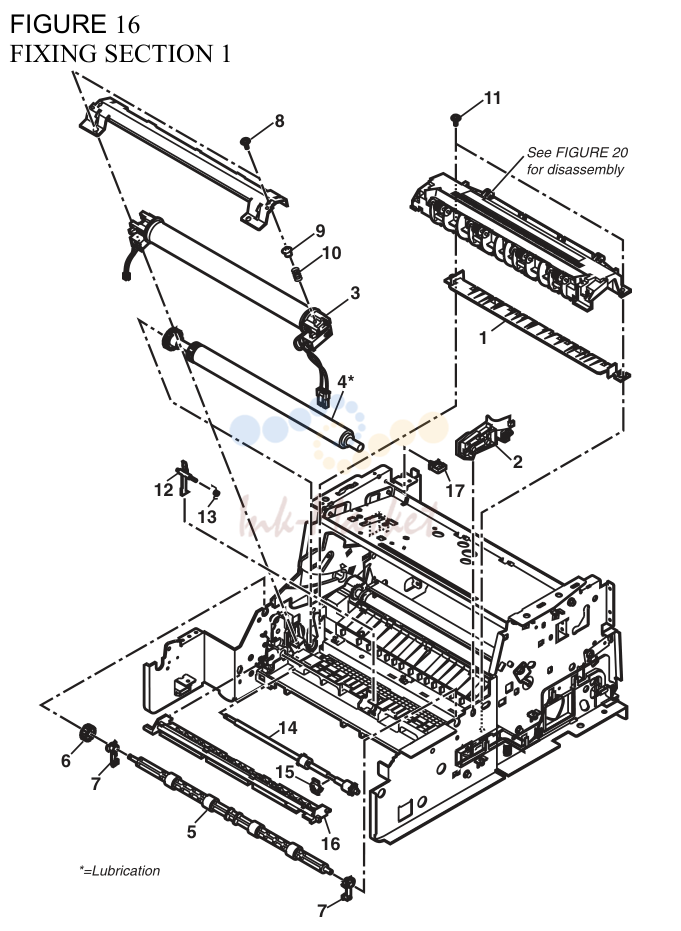

16. FIGURE 16

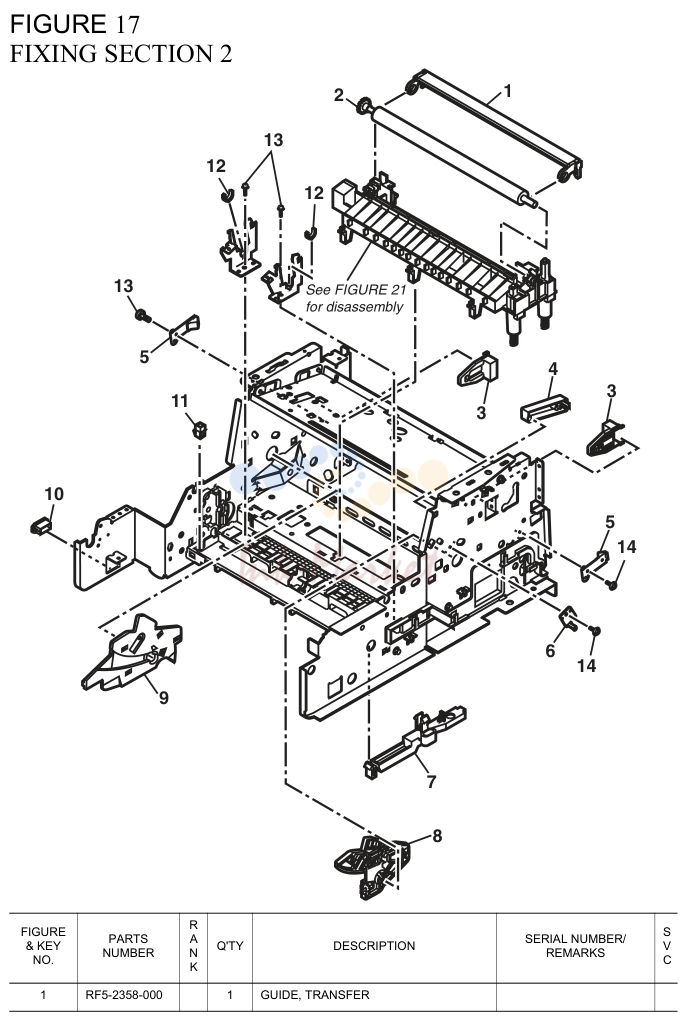

17. FIGURE 17

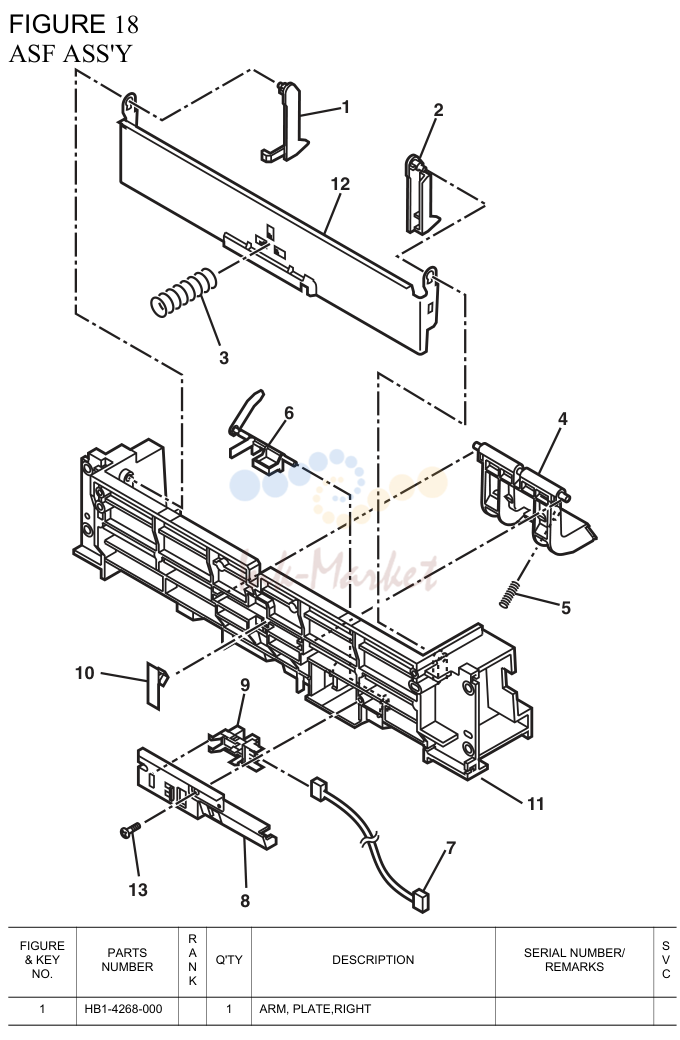

18. FIGURE 18
19. FIGURE 19
20. FIGURE 20
21. FIGURE 23A

1. Contents

№	Артикул	Описание
05		COVERS & MAIN FRAME ...................................................2-15
08		READING ASS'Y 1 ...............................................................2-25
09		READING ASS'Y 2 ...............................................................2-27
11		OPERATION PANEL ASS'Y .................................................2-35
12		ADF LOWER ........................................................................2-37
13		SCANNER ASS'Y .................................................................2-39
14		PAPER FEED SECTION ........................................................2-41
15		DRIVE GEARS .....................................................................2-43
16		FIXING SECTION 1 ..............................................................2-45
17		FIXING SECTION 2 ..............................................................2-47
18		ASF ASS'Y ............................................................................2-49
19		TONER DETECTION ASS'Y .................................................2-51
20		DELIEVRY ASS'Y ................................................................2-53
21		TRANSFER BLOCK ASS'Y ...................................................2-55
22		CASSETTE ASS'Y ................................................................2-57
25		NCU BOARD ASS'Y (FAX-L350/L350J) ................................2-63
26		MODULAR BOARD ASS'Y ...................................................2-65
27		USB BOARD ASS'Y (FAX-L360) ...........................................2-67
28		OPCNT BOARD ASS'Y .........................................................2-68
05		COVERS & MAIN FRAME................................................................................2-15
08		READING ASS'Y 1...........................................................................................2-25
09		READING ASS'Y 2...........................................................................................2-27
11		OPERATION PANEL ASS'Y.............................................................................2-35
12		ADF LOWER.....................................................................................................2-37
13		SCANNER ASS'Y.............................................................................................2-39
14		PAPER FEED SECTION..................................................................................2-41
15		DRIVE GEARS.................................................................................................2-43
16		FIXING SECTION 1..........................................................................................2-45
17		FIXING SECTION 2..........................................................................................2-47
18		ASF ASS'Y........................................................................................................2-49
19		TONER DETECTION ASS'Y............................................................................2-51
20		DELIEVRY ASS'Y.............................................................................................2-53
21		TRANSFER BLOCK ASS'Y..............................................................................2-55
22		CASSETTE ASS'Y............................................................................................2-57
25		NCU BOARD ASS'Y (FAX-L350/L350J)...........................................................2-63
26		MODULAR BOARD ASS'Y...............................................................................2-65
27		USB BOARD ASS'Y (FAX-L360)......................................................................2-67
28		OPCNT BOARD ASS'Y....................................................................................2-68
1	HT1-3092-000 запросить цену →	N 1 USER'S GUIDE (MODELE FRANCE) FR
1	HT1-5068-000 запросить цену →	N 1 USER'S GUIDE (DEUTSCH) DE
1	HT1-6041-000 запросить цену →	N 1 USER'S GUIDE (CHINESE) CN
2	HB1-4360-000 запросить цену →	2 TRAY, SUPPORT
3	HB1-4348-000 запросить цену →	1 TRAY, DOCUMENT
4	HB1-4349-000 запросить цену →	1 TRAY, DOCUMENT,EXTENSION
5	HB1-4357-000 запросить цену →	1 LABEL, DESTINATION
6	HG5-2210-030 запросить цену →	1 CASSETTE ASS'Y(A4)
7	FH2-6488-000 запросить цену →	1 POWER,CORD,220V CN
7	WT3-5020-000 запросить цену →	1 CORD, POWER DE FR ASIA KR
7	WT3-5023-000 запросить цену →	1 CORD, POWER AU
7	WT3-5058-000 запросить цену →	1 CORD, POWER GB
8	HH2-1914-000 запросить цену →	1 MODULAR CORD, 6P GB
8	HH2-2074-000 запросить цену →	1 MODULAR CORD (GERM) DE
8	HH2-2219-000 запросить цену →	1 MODULAR CORD FR
8	HH2-2478-000 запросить цену →	1 MODULAR CORD, 2P AU
8	HH2-2824-000 запросить цену →	1 MODULAR CORD, 2P ASIA CN
9	HB1-4316-000 запросить цену →	1 LABEL, WARNING
10	HA2-0868-000 запросить цену →	1 LABEL, MERCURY GB
11	HH4-3369-000 запросить цену →	N 1 CD-ROM,DRIVER SOFTWARE CN
11	HH4-3471-010 запросить цену →	N 1 CD-ROM, DRIVER SOFTWARE GB DE FR AU ASIA
12	HH7-2410-000 запросить цену →	1 HANDSET ASS'Y (USA, AG) CN
13	HB1-1264-000 запросить цену →	1 HANDSET CRADLE CN
14	WT2-5465-000 запросить цену →	2 RIVET CN
2	HB1-5586-000 запросить цену →	1 TRAY, DOCUMENT
3	HB1-5587-000 запросить цену →	1 TRAY, DOCUMENT,EXTENSION
4	HB1-4357-000 запросить цену →	1 LABEL, DESTINATION
5	HG5-3057-020 запросить цену →	1 CASSETTE ASS'Y(A4)
6	WT3-5020-000 запросить цену →	1 CORD, POWER DE FR ASIA KR
6	WT3-5058-000 запросить цену →	1 CORD, POWER GB
6	WT3-5162-000 запросить цену →	1 CORD, POWER CN
6	WT3-5163-000 запросить цену →	1 CORD, POWER AU
7	HH2-1914-000 запросить цену →	1 MODULAR CORD, 6P GB
7	HH2-2074-000 запросить цену →	1 MODULAR CORD (GERM) DE
7	HH2-2219-000 запросить цену →	1 MODULAR CORD FR
7	HH2-2478-000 запросить цену →	1 MODULAR CORD, 2P AU
7	HH2-2824-000 запросить цену →	1 MODULAR CORD, 2P ASIA CN
8	HB1-4316-000 запросить цену →	1 LABEL, WARNING
9	HH4-3727-000 запросить цену →	N 1 CD-ROM, DRIVER SOFTWARE GB DE FR
9	HH4-3772-000 запросить цену →	N 1 CD-ROM, DRIVER SOFTWARE CN
9	HH4-3728-000 запросить цену →	N 1 CD-ROM, DRIVER SOFTWARE AU ASIA
9	HH4-3730-000 запросить цену →	N 1 CD-ROM, DRIVER SOFTWARE KR
10	HH7-2593-000 запросить цену →	1 HANDSET UNIT CN
11	HB1-4978-000 запросить цену →	1 HOLDER, HANDSET CRADLE CN
12	WT2-5465-000 запросить цену →	2 RIVET CN

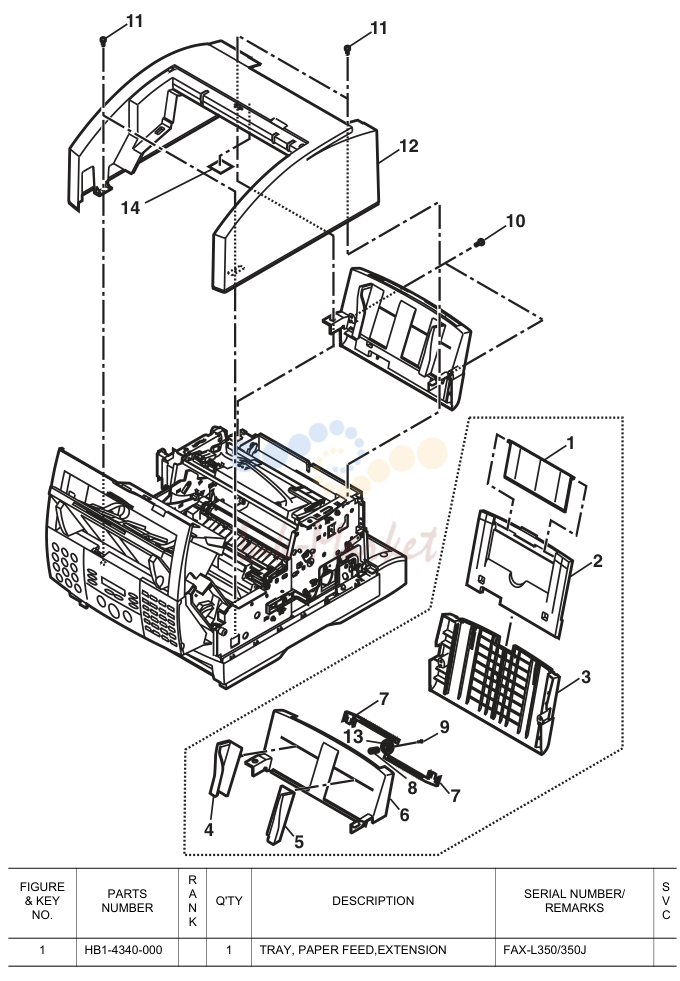

2. FIGURE 02

№	Артикул	Описание
1	HB1-5582-000 запросить цену →	1 TRAY, PAPER FEED,EXTENSION FAX-L360
2	HB1-4339-000 запросить цену →	1 TRAY, PAPER FEED FAX-L350/350J
2	HB1-5581-000 запросить цену →	1 TRAY, PAPER FEED FAX-L360
3	HB1-4338-000 запросить цену →	1 GUIDE, PAPER FEED TRAY FAX-L350/350J
3	HB1-5580-000 запросить цену →	1 GUIDE, PAPER FEED TRAY FAX-L360
4	HB1-4336-000 запросить цену →	1 GUIDE, PAPER FEED,LEFT FAX-L350/350J
4	HB1-5578-000 запросить цену →	1 GUIDE, PAPER FEED,LEFT FAX-L360
5	HB1-4337-000 запросить цену →	1 GUIDE, PAPER FEED,RIGHT FAX-L350/350J
5	HB1-5579-000 запросить цену →	1 GUIDE, PAPER FEED,RIGHT FAX-L360
6	HB1-4334-000 запросить цену →	1 TRAY, PAPER FEED FAX-L350/350J
6	HB1-5577-000 запросить цену →	1 TRAY, PAPER FEED FAX-L360
7	HB1-3008-000 запросить цену →	2 RACK
8	HS5-2141-020 запросить цену →	1 SPRING, SLIDER
9	XA9-0476-000 запросить цену →	1 SCREW, TP M3X8
10	XA9-0476-000 запросить цену →	2 SCREW,TP M3X8
11	XB3-6301-000 запросить цену →	4 SCREW, RS, M3X10
12	HB1-4346-000 запросить цену →	1 COVER, UPPER FAX-L350/350J
12	HB1-5584-000 запросить цену →	1 COVER, UPPER FAX-L360
13	HS5-0254-000 запросить цену →	1 GEAR, Z16
14	HB1-4380-000 запросить цену →	1 SHEET
1	HB1-4347-000 запросить цену →	1 COVER, POWER SUPPLY
2	HH3-5335-000 запросить цену →	1 POWER SUPPLY UNIT EUR GB DE FR
2	HH3-5357-000 запросить цену →	1 POWER SUPPLY UNIT AU ASIA CN KR
3	HB1-4351-000 запросить цену →	1 GUIDE, CABLE
4	XB3-6300-800 запросить цену →	4 SCREW, RS, M3X8
5	XB1-2300-807 запросить цену →	4 SCREW, CROSS-RECESS, FCH CN (L350J) KR
5	XB1-2300-807 запросить цену →	7 SCREW, CROSS-RECESS, FCH
6	XB4-7401-007 запросить цену →	2 SCREW, PAN HEAD SELF-TAPPING
7	WT2-5134-000 запросить цену →	1 CLAMP, CABLE
8	HG5-2226-000 запросить цену →	1 INTERFACE BOARD ASS'Y
1	HB1-5585-000 запросить цену →	1 COVER, POWER SUPPLY
2	HH3-5389-000 запросить цену →	1 POWER SUPPLY UNIT
3	HB1-4351-000 запросить цену →	1 GUIDE, CABLE
4	XB3-6300-800 запросить цену →	4 SCREW, RS, M3X8
5	XB1-2300-807 запросить цену →	6 SCREW, CROSS-RECESS, FCH

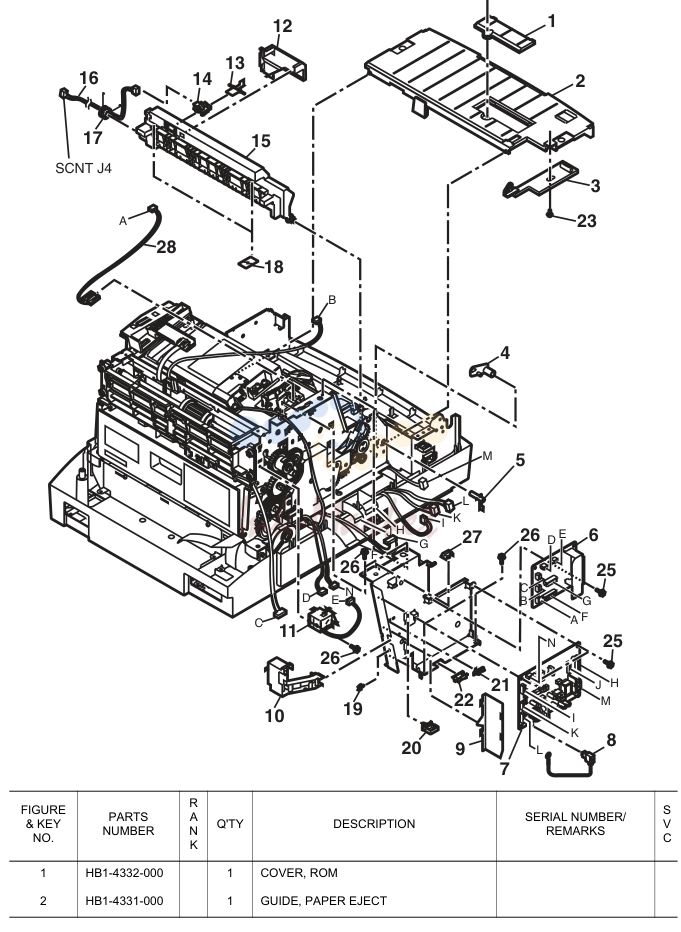

3. FIGURE 04A

№	Артикул	Описание
3	HB1-4333-000 запросить цену →	1 LEVER
4	HB1-4352-000 запросить цену →	1 SUPPORT, LEVER
5	HB1-4353-000 запросить цену →	1 SHAFT, SUPPORT,LEVER
6	HG5-2225-000 запросить цену →	1 MCNT BOARD ASS'Y
7	HG5-2805-000 запросить цену →	1 NCU BOARD ASS'Y EUR GB DE FR
7	HG5-2806-000 запросить цену →	1 NCU BOARD ASS'Y AU ASIA CN KR
8	HH2-2967-000 запросить цену →	1 WIRE, GROUNDING
9	HB1-4359-000 запросить цену →	1 COVER, CABLE,MCNT
10	HB1-4288-000 запросить цену →	1 GUIDE, CABLE
11	HH7-2418-000 запросить цену →	1 SOLENOID
12	HB1-4260-000 запросить цену →	1 COVER, OVERFLOW SENSOR
13	HB1-4259-000 запросить цену →	1 ARM, OVERFLOW DETECT
14	WG8-5362-000 запросить цену →	1 PHOTO-INTERRUPTER, TLP1241
15	HB1-4258-000 запросить цену →	1 COVER, PAPER EJECT, FACE DOWN
16	HH2-2952-000 запросить цену →	1 CABLE WITH CONNECTOR, 3P
17	HS5-2192-000 запросить цену →	1 SPRING
18	HB1-4261-000 запросить цену →	2 SHEET
19	WT2-5026-000 запросить цену →	1 CLIP, CABLE
20	WT2-0317-000 запросить цену →	3 CLIP, CABLE
21	HB1-4361-000 запросить цену →	1 SPACER
22	WT2-5629-000 запросить цену →	1 CLIP
23	XA9-0476-000 запросить цену →	1 SCREW, TP M3X8
24	XB4-7301-007 запросить цену →	1 SCREW, TAP TIGHT BH3X10
25	XB1-2300-807 запросить цену →	3 SCREW, CROSS-RECESS, FCH
26	XB3-6300-800 запросить цену →	5 SCREW, RS, M3X8
27	WT2-5089-000 запросить цену →	1 CLAMP
28	HH2-2968-000 запросить цену →	1 CABLE WITH CONNECTOR, 3P

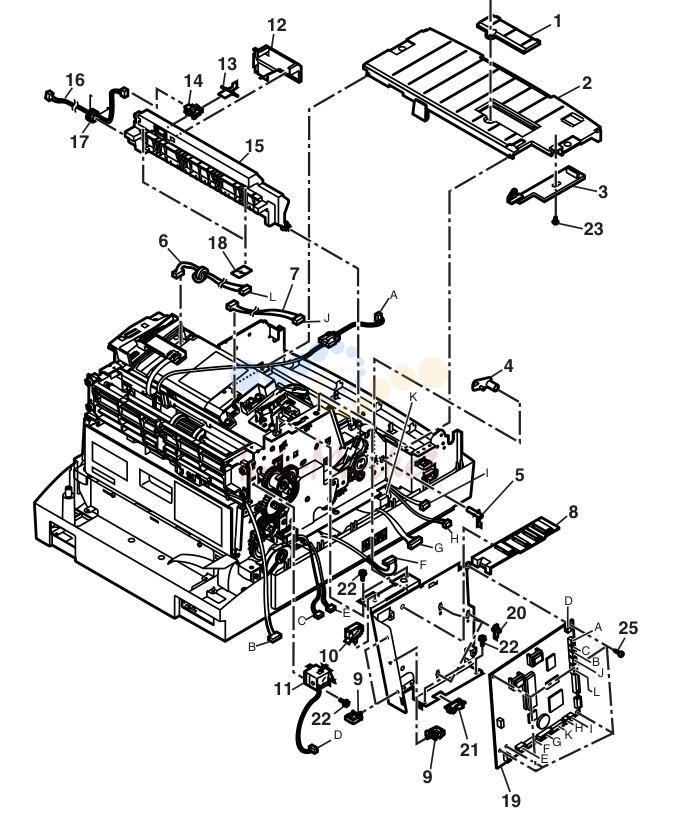

4. FIGURE 04B

№	Артикул	Описание
2	HB1-5574-000 запросить цену →	1 GUIDE, PAPER EJECT
3	HB1-5576-000 запросить цену →	1 LEVER
4	HB1-4352-000 запросить цену →	1 SUPPORT, LEVER
5	HB1-4353-000 запросить цену →	1 SHAFT, SUPPORT,LEVER
6	HG5-3039-000 запросить цену →	1 CABLE WITH CONNECTOR, 6P
7	HG5-3040-000 запросить цену →	1 CABLE WITH CONNECTOR, 4P
8	HB1-5562-000 запросить цену →	1 GUIDE, CABLE
9	WT2-5694-000 запросить цену →	3 CLAMP, CABLE
10	WT2-5677-000 запросить цену →	1 GUIDE, CABLE
11	HH7-2696-000 запросить цену →	1 SOLENOID
12	HB1-4260-000 запросить цену →	1 COVER, OVERFLOW SENSOR
13	HB1-4259-000 запросить цену →	1 ARM, OVERFLOW DETECT
14	WG8-5362-000 запросить цену →	1 PHOTO-INTERRUPTER, TLP1241
15	HB1-4258-000 запросить цену →	1 COVER, PAPER EJECT, FACE DOWN
16	HH2-2952-000 запросить цену →	1 CABLE WITH CONNECTOR, 3P
17	HS5-2192-000 запросить цену →	1 SPRING
18	HB1-4261-000 запросить цену →	2 SHEET
19	HG5-3015-000 запросить цену →	1 SCNT BOARD ASS'Y EUR GB DE FR
19	HG5-3060-000 запросить цену →	1 SCNT BOARD ASS'Y AU ASIA KR
19	HG5-3133-000 запросить цену →	1 SCNT BOARD ASS'Y CN
20	HB1-4361-000 запросить цену →	3 SPACER
21	WT2-5629-000 запросить цену →	1 CLIP
22	XB3-6300-800 запросить цену →	5 SCREW, RS, M3X8
23	XA9-0476-000 запросить цену →	1 SCREW, TP M3X8
24	XB4-7301-007 запросить цену →	1 SCREW, TAP TIGHT BH3X10
25	XB1-2300-407 запросить цену →	5 SCREW, BH3X4 (S)

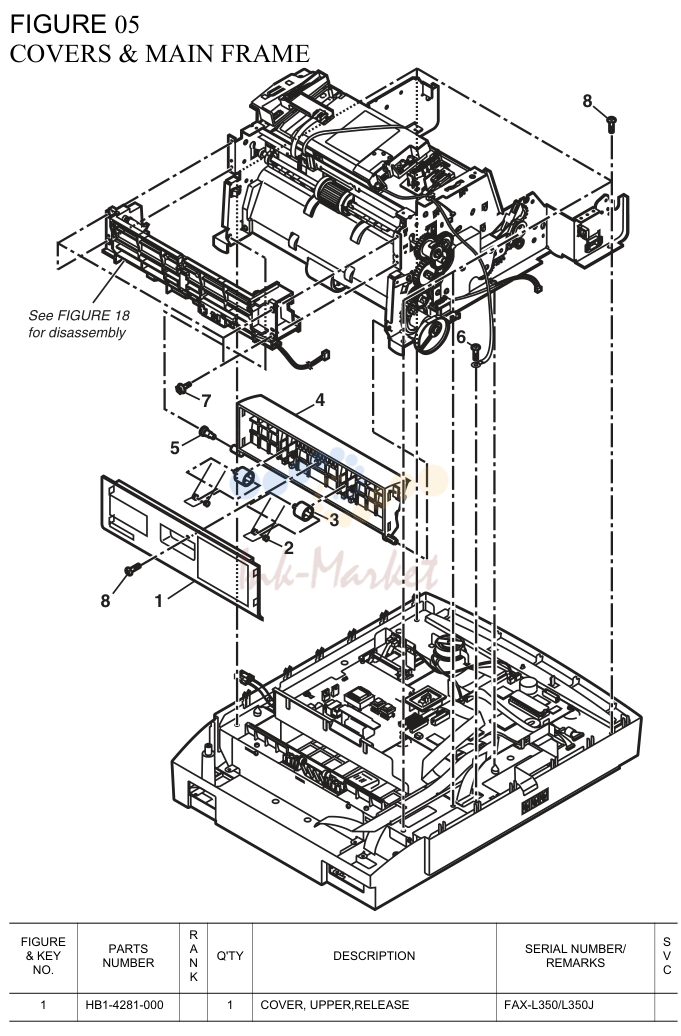

5. FIGURE 05

№	Артикул	Описание
1	HB1-5565-000 запросить цену →	1 COVER, UPPER,RELEASE FAX-L360
2	HS5-2196-000 запросить цену →	2 SPRING, WIRE
3	HS5-6024-000 запросить цену →	2 ROLLER, PAPER GUIDE
4	HB1-4280-000 запросить цену →	1 COVER, RELEASE
5	HB1-4354-000 запросить цену →	1 PIVOT
6	XB3-6300-800 запросить цену →	1 SCREW, RS, M3X8
7	HS5-9012-000 запросить цену →	4 SCREW, TAP M3X6
8	XB4-7401-007 запросить цену →	6 SCREW, PAN HEAD SELF-TAPPING

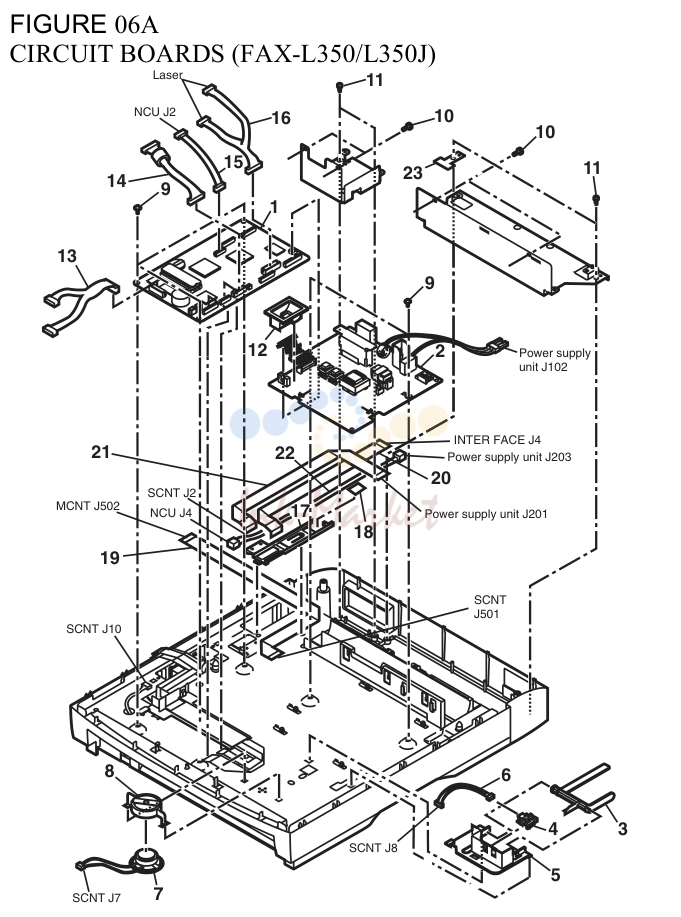

6. FIGURE 06A

№	Артикул	Описание
1	HG5-2923-000 запросить цену →	1 SCNT BOARD ASS'Y
1	HG5-2924-000 запросить цену →	1 SCNT BOARD ASS'Y CN (L350J)
2	HG5-2221-000 запросить цену →	1 PCNT BOARD ASS'Y
3	HB1-4299-000 запросить цену →	1 ARM, DETECTION (RPS)
4	WG8-5362-000 запросить цену →	1 PHOTO-INTERRUPTER, TLP1241
5	HB1-4300-000 запросить цену →	1 MOUNT, ARM,DETECTION
6	HH2-2951-000 запросить цену →	1 CABLE WITH CONNECTOR, 3P
7	HG5-2407-000 запросить цену →	1 SPEAKER UNIT
8	HB1-3023-000 запросить цену →	1 HOLDER, SPEAKER
9	XA9-0863-000 запросить цену →	5 SCREW, TAP M3X6
10	XB3-6300-800 запросить цену →	4 SCREW, RS, M3X8
11	XB4-7401-007 запросить цену →	2 SCREW, PAN HEAD SELF-TAPPING CN (L350J) KOR
11	XB4-7401-007 запросить цену →	4 SCREW, PAN HEAD SELF-TAPPING
12	RB2-6220-000 запросить цену →	1 COVER, WATERPROOF
13	HG5-2772-000 запросить цену →	1 CABLE WITH CONNECTOR, 10P
14	HG5-2774-000 запросить цену →	1 CABLE WITH CONNECTOR, 9P
15	HH2-2964-000 запросить цену →	1 CABLE WITH CONNECTOR, 6P
16	HH2-2956-000 запросить цену →	1 CABLE WITH CONNECTOR, 11P
17	HB1-4295-030 запросить цену →	1 GUIDE, CABLE,SCNT
18	HB1-4383-000 запросить цену →	1 SHEET
19	HH2-2946-000 запросить цену →	1 CABLE, FLAT, 21P
20	HH2-2949-000 запросить цену →	1 CABLE, FLAT, 20P
21	HH2-2950-000 запросить цену →	1 CABLE, FLAT, 16P
22	HH2-2962-000 запросить цену →	1 CABLE WITH CONNECTOR, 2P
23	HB1-4396-000 запросить цену →	1 PLATE, GROUNDING

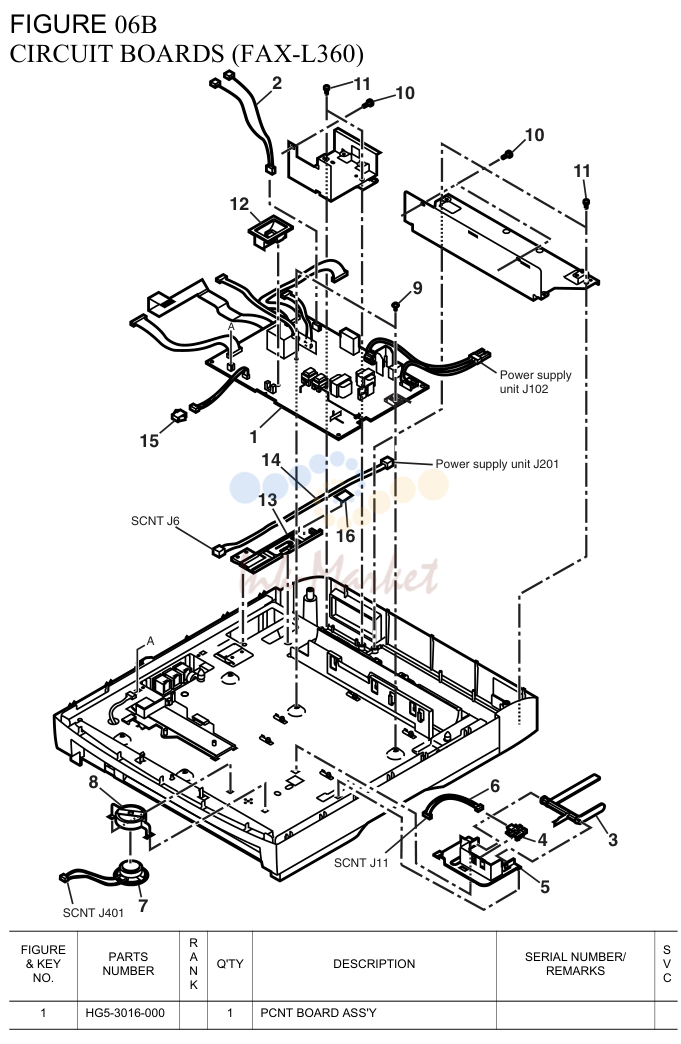

7. FIGURE 06B

№	Артикул	Описание
2	HG5-3038-000 запросить цену →	1 CABLE WITH CONNECTOR, 3P
3	HB1-4299-000 запросить цену →	1 ARM, DETECTION (RPS)
4	WG8-5362-000 запросить цену →	1 PHOTO-INTERRUPTER, TLP1241
5	HB1-4300-000 запросить цену →	1 MOUNT, ARM,DETECTION
6	HG5-3037-000 запросить цену →	1 CABLE WITH CONNECTOR, 2P
7	HG5-3020-000 запросить цену →	1 SPEAKER UNIT
8	HB1-3023-000 запросить цену →	1 HOLDER, SPEAKER
9	XA9-0863-000 запросить цену →	5 SCREW, TAP M3X6
10	XB3-6300-800 запросить цену →	4 SCREW, RS, M3X8
11	XB4-7401-007 запросить цену →	4 SCREW, PAN HEAD SELF-TAPPING
12	RB2-6220-000 запросить цену →	1 COVER, WATERPROOF
13	HB1-4295-030 запросить цену →	1 GUIDE, CABLE,SCNT
14	HG5-3035-000 запросить цену →	1 CABLE WITH CONNECTOR, 9P
15	VS1-5057-003 запросить цену →	1 CONNECTOR, 3P
16	HB1-4383-000 запросить цену →	1 SHEET

8. FIGURE 07A

№	Артикул	Описание
1	WT2-0317-000 запросить цену →	1 CLIP, CABLE
2	HH2-2947-000 запросить цену →	1 CABLE, FLAT, 14P
3	HB1-4301-030 запросить цену →	1 GUIDE, CABLE,NCU
4	HH2-2948-000 запросить цену →	1 CABLE, FLAT, 23P
5	HB1-4296-000 запросить цену →	1 GUIDE, CASSETTE,PAPER FEED
6	HB1-4673-000 запросить цену →	1 PAD, SEPARATION
7	HB1-4674-000 запросить цену →	2 SUPPORT, SEPARATION PAD
8	HS5-2198-000 запросить цену →	1 SPRING, COMPRESSION
9	HB1-4289-000 запросить цену →	1 MOUNT, SHAFT
10	HS5-1044-000 запросить цену →	2 BUSHING
11	HB1-1886-020 запросить цену →	1 ARM, LIFTING
12	HB1-1885-000 запросить цену →	1 LEVER, LIFTING
13	HS5-2197-000 запросить цену →	1 SPRING, COMPRESSION
14	HG5-2223-000 запросить цену →	1 MODULAR BOARD ASS'Y EUR GB DE FR
14	HG5-2233-000 запросить цену →	1 MODULAR BOARD ASS'Y AU ASIA CN KR
15	WC4-5052-000 ✓ в наличии	1 MICRO SWITCH
16	HH2-2992-000 запросить цену →	1 CABLE WITH CONNECTOR, 2P
17	HB1-4291-000 запросить цену →	1 COVER, BOTTOM
17	HB1-4292-000 запросить цену →	1 COVER, BOTTOM CN (L350J) KOR
18	RB1-2152-000 запросить цену →	1 ROLLER, ARM
19	HB1-4704-000 запросить цену →	2 FOOT, PRINTER
20	HB1-4368-000 запросить цену →	1 COVER, SENSOR
21	HB1-4361-000 запросить цену →	5 SPACER
22	XB4-7300-807 запросить цену →	2 SCREW, TAP TIGHT, BINDING HEAD
23	XB4-7401-007 запросить цену →	3 SCREW, PAN HEAD SELF-TAPPING
24	XB4-7402-009 запросить цену →	2 SCREW, SELF-TAPPING, M4X20
25	XB6-7300-607 запросить цену →	1 SCREW, TP, M3X6
26	XB6-7301-205 запросить цену →	2 SCREW, TP, M3X12
27	XB4-7401-209 запросить цену →	2 SCREW, BINDING HEAD, SELF-TPG

9. FIGURE 07B

№	Артикул	Описание
1	WT2-0317-000 запросить цену →	1 CLIP, CABLE
2	XB6-7301-205 запросить цену →	2 SCREW, TP, M3X12
3	HB1-4301-030 запросить цену →	1 GUIDE, CABLE,NCU
4	XB4-7401-209 запросить цену →	2 SCREW, BINDING HEAD, SELF-TPG
5	HB1-4296-000 запросить цену →	1 GUIDE, CASSETTE,PAPER FEED
6	HB1-4673-000 запросить цену →	1 PAD, SEPARATION
7	HB1-4674-000 запросить цену →	2 SUPPORT, SEPARATION PAD
8	HS5-2198-000 запросить цену →	1 SPRING, COMPRESSION
9	HB1-4289-000 запросить цену →	1 MOUNT, SHAFT
10	HS5-1044-000 запросить цену →	2 BUSHING
11	HB1-1886-020 запросить цену →	1 ARM, LIFTING
12	HB1-1885-000 запросить цену →	1 LEVER, LIFTING
13	HS5-2197-000 запросить цену →	1 SPRING, COMPRESSION
14	HG5-3017-000 запросить цену →	1 MODULAR BOARD ASS'Y EUR GB DE FR CN
14	HG5-3061-000 запросить цену →	1 MODULAR BOARD ASS'Y AU ASIA KR
15	WC4-5052-000 ✓ в наличии	1 MICRO SWITCH
16	HG5-3037-000 запросить цену →	1 CABLE WITH CONNECTOR, 2P
17	HB1-5566-000 запросить цену →	1 COVER, BOTTOM
18	RB1-2152-000 запросить цену →	1 ROLLER, ARM
19	HB1-4704-000 запросить цену →	2 FOOT, PRINTER
20	HB1-4368-000 запросить цену →	1 COVER, SENSOR
21	HB1-4361-000 запросить цену →	3 SPACER
22	XB4-7300-807 запросить цену →	2 SCREW, TAP TIGHT, BINDING HEAD
23	XB4-7401-007 запросить цену →	3 SCREW, PAN HEAD SELF-TAPPING
24	XB4-7402-009 запросить цену →	2 SCREW, SELF-TAPPING, M4X20
25	XB6-7300-607 запросить цену →	1 SCREW, TP, M3X6

10. FIGURE 08

№	Артикул	Описание
2	HB1-4328-000 запросить цену →	1 GUIDE, DOCUMENT FEED,RIGHT FAX-L350/L350J
2	HB1-5571-000 запросить цену →	1 GUIDE, DOCUMENT FEED,RIGHT FAX-L360
3	HS5-2141-020 запросить цену →	1 SPRING, SLIDER
4	HB1-3008-000 запросить цену →	2 RACK
5	HS5-0254-000 запросить цену →	1 GEAR, Z16
6	HB1-4330-000 запросить цену →	1 GUIDE, PAPER EJECT FAX-L350/L350J
6	HB1-5573-000 запросить цену →	1 GUIDE, PAPER EJECT FAX-L360
7	HB1-4362-000 запросить цену →	2 SHEET
8	HB1-4323-000 запросить цену →	1 COVER, FRONT FAX-L350/L350J
8	HB1-5568-000 запросить цену →	1 COVER, FRONT FAX-L360
9	HB1-4325-000 запросить цену →	1 LEVER, ADF RELEASE FAX-L350/L350J
9	HB1-5569-000 запросить цену →	1 LEVER, ADF RELEASE FAX-L360
10	HB1-4324-000 запросить цену →	1 DUCT, AIR
11	HB1-4322-050 запросить цену →	1 COVER, GEAR
12	XA9-0476-000 запросить цену →	1 SCREW, TP M3X8
13	WT8-0053-000 запросить цену →	4 REVET
14	HB1-4329-000 запросить цену →	1 COVER, DOCUMENT FAX-L350/350J
14	HB1-5572-000 запросить цену →	1 COVER, DOCUMENT FAX-L360
15	XB4-7301-009 запросить цену →	6 SCREW, BINDING HEAD SELF-TPG

11. FIGURE 09

№	Артикул	Описание
1	HB1-5462-000 запросить цену →	1 COVER, ONE TOUCH DIAL
2	HG5-2809-000 запросить цену →	1 OPERATION PANEL UNIT
3	HB1-4371-000 запросить цену →	1 SHEET, OPERATION PANEL GB AU ASIA
3	HB1-4376-000 запросить цену →	1 SHEET, OPERATION PANEL DE
3	HB1-4378-000 запросить цену →	1 SHEET, OPERATION PANEL FR
3	HB1-4385-000 запросить цену →	1 SHEET, OPERATION PANEL CN (L350)
3	HB1-4677-000 запросить цену →	1 SHEET, OPERATION PANEL CN (L350J)
3	HB1-4710-000 запросить цену →	1 SHEET, OPERATION PANEL KR
4	HB1-4372-000 запросить цену →	1 SHEET, FUNCTION GB AU ASIA
4	HB1-4377-000 запросить цену →	1 SHEET, FUNCTION DE
4	HB1-4379-000 запросить цену →	1 SHEET, FUNCTION FR
4	HB1-4386-000 запросить цену →	1 SHEET, FUNCTION CN
4	HB1-4711-000 запросить цену →	1 SHEET, FUNCTION KR
5	HB1-4318-000 запросить цену →	1 HOLDER, SENSOR
6	HH2-2978-000 запросить цену →	1 CABLE WITH CONNECTOR, 3P
7	WG8-5362-000 запросить цену →	1 PHOTO-INTERRUPTER, TLP1241
8	HG5-1308-000 запросить цену →	1 SEPARATION GUIDE ASS'Y
9	HS5-2078-000 запросить цену →	1 SPRING
10	HB1-4311-000 запросить цену →	1 ARM, DETECTION (DS)
11	HB1-4317-000 запросить цену →	1 STOPPER, DOCUMENT
12	HB1-4309-000 запросить цену →	1 FRAME, ADF UPPER
13	HB1-2866-000 запросить цену →	2 PLATE, PRESSURE
14	HS5-2199-000 запросить цену →	1 PLATE, PRESSURE
15	HF5-0399-000 запросить цену →	1 WHITE SHEET UNIT
16	HS5-2129-000 запросить цену →	3 SPRING, WHITE SHEET
17	HB1-4365-000 запросить цену →	1 SHEET, BRUSH, STATIC DISCHARGE
18	HB1-4072-000 запросить цену →	1 BRUSH, STATIC DISCHARGE
19	HB1-4313-000 запросить цену →	2 GUIDE, DOCUMENT EJECT
20	HS5-6069-000 запросить цену →	1 ROLLER, DELIVERY
21	HB1-4314-000 запросить цену →	1 LEVER, DOCUMENT RELEASE
22	HB1-4315-000 запросить цену →	1 CLAW, DOCUMENT RELEASE
23	HS5-2200-000 запросить цену →	1 SPRING
24	HH2-2958-000 запросить цену →	1 WIRE, GROUNDING
25	HB1-2864-000 запросить цену →	1 ROLLER, BACK UP
26	HS5-6023-030 запросить цену →	1 ROLLER, BACK UP
27	HB1-4310-000 запросить цену →	1 ARM, DETECTION (DES)
28	HH2-2966-000 запросить цену →	1 WIRE, GROUNDING
29	HH2-2953-000 запросить цену →	1 CABLE WITH CONNECTOR, 6P
30	XB4-7300-807 запросить цену →	6 SCREW, TAP TIGHT, BINDING HEAD
31	XA9-0476-000 запросить цену →	1 SCREW, TP M3X8

12. FIGURE 10B

№	Артикул	Описание
2	HG5-3046-000 запросить цену →	1 OPERATION PANEL UNIT
3	HB1-5618-000 запросить цену →	1 SHEET, OPERATION PANEL EUR GB AU ASIA
3	HB1-5619-000 запросить цену →	1 SHEET, OPERATION PANEL DE
3	HB1-5620-000 запросить цену →	1 SHEET, OPERATION PANEL FR
3	HB1-5741-000 запросить цену →	1 SHEET, OPERATION PANEL CN
3	HB1-5749-000 запросить цену →	1 SHEET, OPERATION PANEL KR
4	HB1-5615-000 запросить цену →	1 SHEET, FUNCTION EUR GB AU ASIA
4	HB1-5616-000 запросить цену →	1 SHEET, FUNCTION DE
4	HB1-5617-000 запросить цену →	1 SHEET, FUNCTION FR
4	HB1-5742-000 запросить цену →	1 SHEET, FUNCTION CN
4	HB1-5750-000 запросить цену →	1 SHEET, FUNCTION KR
5	HB1-4318-000 запросить цену →	1 HOLDER, SENSOR
6	XA9-0476-000 запросить цену →	1 SCREW, TP M3X8
7	WG8-5362-000 запросить цену →	1 PHOTO-INTERRUPTER, TLP1241
8	HG5-1308-000 запросить цену →	1 SEPARATION GUIDE ASS'Y
9	HS5-2078-000 запросить цену →	1 SPRING
10	HB1-4311-000 запросить цену →	1 ARM, DETECTION (DS)
11	HB1-4317-000 запросить цену →	1 STOPPER, DOCUMENT
12	HB1-4309-000 запросить цену →	1 FRAME, ADF UPPER
13	HB1-2866-000 запросить цену →	2 PLATE, PRESSURE
14	HS5-2199-000 запросить цену →	1 PLATE, PRESSURE
15	HF5-0399-000 запросить цену →	1 WHITE SHEET UNIT
16	HS5-2129-000 запросить цену →	3 SPRING, WHITE SHEET
17	HB1-4365-000 запросить цену →	1 SHEET, BRUSH, STATIC DISCHARGE
18	HB1-4072-000 запросить цену →	1 BRUSH, STATIC DISCHARGE
19	HB1-4313-000 запросить цену →	2 GUIDE, DOCUMENT EJECT
20	HS5-6069-000 запросить цену →	1 ROLLER, DELIVERY
21	HB1-4314-000 запросить цену →	1 LEVER, DOCUMENT RELEASE
22	HB1-4315-000 запросить цену →	1 CLAW, DOCUMENT RELEASE
23	HS5-2200-000 запросить цену →	1 SPRING
24	HH2-2958-000 запросить цену →	1 WIRE, GROUNDING
25	HB1-2864-000 запросить цену →	1 ROLLER, BACK UP
26	HS5-6023-030 запросить цену →	1 ROLLER, BACK UP
27	HB1-4310-000 запросить цену →	1 ARM, DETECTION (DES)
28	HH2-2966-000 запросить цену →	1 WIRE, GROUNDING
29	HG5-3032-000 запросить цену →	1 CABLE WITH CONNECTOR, 15P
30	XB4-7300-807 запросить цену →	6 SCREW, TAP TIGHT, BINDING HEAD

13. FIGURE 11

№	Артикул	Описание
1	HB1-5589-000 запросить цену →	1 COVER, OPERATION PANEL FAX-L360
2	HH7-2388-000 запросить цену →	1 LCD UNIT FAX-L350/L350J
2	HH7-2698-000 запросить цену →	1 LCD UNIT FAX-L360
3	HB1-5467-000 запросить цену →	1 COVER, LCD
4	HB1-5464-000 запросить цену →	1 KEY TOP, MAIN 1 FAX-L350/350J
4	HB1-5612-000 запросить цену →	1 KEY TOP, MAIN 1 FAX-L360
5	HB1-5463-000 запросить цену →	1 KEY TOP, DIAL FAX-L350/L350J
5	HB1-5611-000 запросить цену →	1 KEY TOP, DIAL FAX-L360
6	HB1-5465-000 запросить цену →	1 KEY TOP, MAIN 2 FAX-L350/L350J
6	HB1-5613-000 запросить цену →	1 KEY TOP, MAIN 2 FAX-L360
7	HB1-5466-000 запросить цену →	1 KEY TOP, ONE TOUCH DIAL FAX-L350/L350J
7	HB1-5614-000 запросить цену →	1 KEY TOP, ONE TOUCH DIAL FAX-L360
8	HH7-2660-000 запросить цену →	1 MEMBRANE UNIT
9	HG5-2807-000 запросить цену →	1 OPCNT BOARD ASS'Y FAX-L350/L350J
9	HG5-3018-000 запросить цену →	1 OPCNT BOARD ASS'Y FAX-L360
10	XB4-7300-807 запросить цену →	13 SCREW, TAP TIGHT, BINDING HEAD
1	HH7-2424-000 запросить цену →	1 CONTACT SENSOR UNIT FAX-L350/L350J
1	HH7-2520-000 запросить цену →	1 IC,IA2008-MB21B,CONTACT SENSOR FAX-L360
2	HH7-2674-000 запросить цену →	1 CABLE, FLAT, 12P FAX-L350/L350J
3	HG5-3036-000 запросить цену →	1 CABLE WITH CONNECTOR, 7P FAX-L360
3	HH2-2960-000 запросить цену →	1 CABLE WITH CONNECTOR, 9P FAX-L350/L350J
4	HB1-4856-000 запросить цену →	1 ROLLER, SEPARATION
5	HB1-1779-000 запросить цену →	1 SPACER
6	HS5-2077-000 запросить цену →	1 SPRING, CLUTCH
7	HS5-0314-000 запросить цену →	1 GEAR, Z40D
8	HB1-4307-000 запросить цену →	1 ROLLER, DOCUMENT FEED
9	HS1-1063-000 запросить цену →	2 BUSHING
10	HS5-0315-000 запросить цену →	1 GEAR, Z21D
11	HS5-0316-000 запросить цену →	1 GEAR, Z21/28B
12	HF5-0544-000 запросить цену →	2 LOCK, OPERATION PANEL
13	HH7-2419-000 запросить цену →	1 MOTOR, DOCUMENT FEED FAX-L350/L350J
13	HH7-2690-000 запросить цену →	1 MOTOR, STEPPING, DOCUMENT FEED FAX-L360
14	HS5-0312-000 запросить цену →	1 GEAR, Z59D
15	HS5-0313-000 запросить цену →	1 GEAR, Z21/Z54
16	HS5-0311-000 запросить цену →	1 GEAR, Z82D
17	HS5-1091-000 запросить цену →	2 BUSHING
18	HF5-0543-000 запросить цену →	1 ROLLER, DOCUMENT EJECT
19	HS5-1090-000 запросить цену →	1 BUSHING
20	HG5-3059-000 запросить цену →	1 WIRE, GROUNDING FAX-L360
20	HH2-2965-000 запросить цену →	1 WIRE, GROUNDING FAX-L350/L350J
21	HB1-3036-000 запросить цену →	1 PLATE, GROUNDING
22	XB4-7300-807 запросить цену →	7 SCREW, TAP TIGHT, BINDING HEAD
23	XB1-2300-407 запросить цену →	3 SCREW, BH3X4 (S)
24	WT2-5018-000 запросить цену →	1 CLIP, CABLE
25	HB1-4306-000 запросить цену →	N 1 FRAME, ADF, LOWER

14. FIGURE 13

№	Артикул	Описание
2	HB1-3018-000 запросить цену →	1 STOPPER, TAPE
3	HB1-3418-000 запросить цену →	1 PLATE, GROUNDING
4	RG5-3497-000 запросить цену →	1 SCANNER ASS'Y FAX-L350/L350J
4	RG5-5473-050 запросить цену →	1 SCANNER ASS'Y FAX-L360
5	RG5-3453-000 запросить цену →	1 SWITCH LEVER ASS'Y
6	HS5-1042-000 запросить цену →	2 BUSH
7	HB1-4285-000 запросить цену →	1 CLUTCH, PAPER PICK-UP
8	RB1-7193-000 запросить цену →	1 CAM, LEFT
9	HS5-6068-000 запросить цену →	2 ROLLER, SUB
10	HF5-0547-000 запросить цену →	1 PICK-UP ROLLER UNIT
11	RB2-7848-000 запросить цену →	1 CAM, RIGHT
12	FA3-8727-000 запросить цену →	1 RETAINING RING
13	XD9-0159-000 запросить цену →	3 PIN, DOWEL
14	XB6-7300-807 запросить цену →	4 SCREW, TP, M3X8
15	XB4-7300-807 запросить цену →	1 SCREW, TAP TIGHT, BINDING HEAD
16	XB3-6300-800 запросить цену →	2 SCREW, RS, M3X8
17	WT2-0317-000 запросить цену →	1 CLIP, CABLE
18	HB1-4370-000 запросить цену →	1 PLATE, SCANNER
19	VS1-5820-003 запросить цену →	1 CONNECTOR, 3P
20	HG5-3031-000 запросить цену →	1 CABLE WITH CONNECTOR, 3P
21	HG5-2183-000 запросить цену →	1 FEED ROLLER UNIT

15. FIGURE 14

№	Артикул	Описание
1	HH7-2697-000 запросить цену →	1 SOLENOID FAX-L360
2	HS5-0310-000 запросить цену →	1 GEAR, Z18
3	HG5-2186-020 запросить цену →	1 CAM UNIT
4	XD9-0108-000 запросить цену →	1 PIN, DOWEL
5	HS5-1089-000 запросить цену →	2 BUSHING
6	FA3-8727-000 запросить цену →	2 RETAINING RING
7	HB1-4283-000 запросить цену →	1 ROLLER, FEED
8	HB1-4286-000 запросить цену →	1 CLUTCH
9	HB1-4282-000 запросить цену →	1 ROLLER, PICK-UP
10	XD2-1100-642 запросить цену →	1 RING, E
11	HB1-4284-000 запросить цену →	1 PLATE, PAPER GUIDE
12	HB1-4279-020 запросить цену →	1 GUIDE, PAPER FEED
13	RB1-7172-000 запросить цену →	1 SPRING, GROUNDING
14	HG5-2980-000 запросить цену →	1 CABLE WITH CONNECTOR, 5P FAX-L360
14	HH2-2957-000 запросить цену →	1 CABLE WITH CONNECTOR, 9P FAX-L350/L350J
15	HB1-1867-000 запросить цену →	1 ARM, DETECTION (PES)
16	RB1-7205-000 запросить цену →	1 SPRING, TORSION
17	HB1-1868-020 запросить цену →	1 HOLDER, PES
18	WG8-5362-000 запросить цену →	1 PHOTO-INTERRUPTER, TLP1241
19	WT2-0434-000 запросить цену →	1 CLIP
20	HS5-1042-000 запросить цену →	2 BUSH
21	HS5-9012-000 запросить цену →	2 SCREW, TAP M3X6
22	FA4-1159-000 запросить цену →	3 RETAINING RING
23	XB1-2300-807 запросить цену →	1 SCREW, CROSS-RECESS, FCH
1	RB1-8170-000 запросить цену →	1 LEVER, RELEASE, D
2	RF5-1513-000 запросить цену →	1 ARM, SWING
3	RS5-0791-000 запросить цену →	1 GEAR, 36T
4	RS5-0793-000 запросить цену →	2 GEAR, 22T
5	RS5-0794-000 запросить цену →	1 GEAR, 24T
6	RS5-0798-000 запросить цену →	1 GEAR, 15T
7	RS5-0789-000 запросить цену →	1 GEAR, 37T
8	RS5-0799-000 запросить цену →	1 GEAR, 51T/17T
9	FA3-8727-000 запросить цену →	2 RETAINING RING
10	RS5-0790-000 запросить цену →	1 GEAR, 54T/19T
11	RS5-0788-000 запросить цену →	1 GEAR, 32T/93T
12	HS5-0148-000 запросить цену →	1 GEAR, Z47
13	RS6-0380-000 запросить цену →	1 GEAR, 23T/98T
14	HS5-0317-000 запросить цену →	1 GEAR, Z28
15	HB1-4277-000 запросить цену →	2 ROLLER, FEED
16	HH7-2422-000 запросить цену →	1 MOTOR, MAIN FAX-L350/L350J
16	HH7-2689-000 запросить цену →	1 MOTOR, STEPPING, MAIN FAX-L360
17	XD9-0121-000 запросить цену →	2 PIN, DOWEL
18	HS5-1042-000 запросить цену →	1 BUSH
19	XB6-7300-807 запросить цену →	4 SCREW, TP, M3X8
20	HG5-3034-000 запросить цену →	1 CABLE WITH CONNECTOR, 4P
21	VS1-5057-004 запросить цену →	1 CONNECTOR, 4P

16. FIGURE 16

№	Артикул	Описание
2	RB1-7341-030 запросить цену →	1 GUIDE, SUB, CARTRIDGE, RIGHT
3	RG5-3463-000 запросить цену →	1 FIXING ASS'Y FAX-L350/L350J
3	HG5-2408-000 запросить цену →	1 FIXING ASS'Y FAX-L360
4	RF5-5479-000 запросить цену →	1 ROLLER, PRESSURE FAX-L350/L350J
4	RF5-2364-000 запросить цену →	1 ROLLER, PRESSURE FAX-L360
5	RF5-2367-000 запросить цену →	1 ROLLER, FEEDER
6	RS5-0797-000 запросить цену →	1 GEAR, 18T
7	RB1-7288-020 запросить цену →	2 BUSHING
8	XB6-7300-807 запросить цену →	2 SCREW, TP, M3X8
9	RB1-7257-000 запросить цену →	2 BUSHING, SPRING
10	RS5-2508-000 запросить цену →	2 SPRING, COMPRESSION
11	XB3-6300-800 запросить цену →	2 SCREW, RS, M3X8
12	RB1-7293-030 запросить цену →	1 LEVER, SENSOR
13	RB1-7294-000 запросить цену →	1 SPRING, TORSION
14	RF5-2368-000 запросить цену →	1 ROLLER, FACE UP
15	RB2-1690-000 запросить цену →	1 BUSHING
16	RG5-3476-030 запросить цену →	1 FLAPPER
17	WT2-0317-000 запросить цену →	1 CLIP, CABLE

17. FIGURE 17

№	Артикул	Описание
2	RF5-1534-000 запросить цену →	1 ROLLER, TRANSFER
3	HB1-4287-000 запросить цену →	2 STOPPER, CARTRIDGE
4	HB1-1848-000 запросить цену →	1 STOP, CARTRIDGE
5	HF5-0540-000 запросить цену →	2 LOCK, RELEASE COVER
6	RB1-7129-000 запросить цену →	1 SPRING, GROUNDING
7	RF5-1533-000 запросить цену →	1 PLATE, CONTINUITY
8	RF5-1515-020 запросить цену →	1 GUIDE, CARTRIDGE
9	RF5-1514-020 запросить цену →	1 GUIDE, CARTRIDGE,LEFT
10	HB1-5092-000 запросить цену →	1 BUSHING
11	VS1-5057-002 запросить цену →	1 CONNECTOR, 2P
12	RB1-7246-000 запросить цену →	2 BUSHING
13	XB3-6300-800 запросить цену →	3 SCREW, RS, M3X8
14	XA9-0863-000 запросить цену →	2 SCREW, TAP M3X6
