Canon Fax L200/240/280/290 series — каталог запчастей со схемами

Содержание

1. FAX-L200/L240/L280/L290 1.ILLUSTRATION INDEX
2. FAX-L200/L240/L280/L290 2.PARTS LAYOUT & PARTS LIST
3. FAX-L200/L240/L280/L290 2.PARTS LAYOUT & PARTS LIST
4. FAX-L200/L240/L280/L290 2.PARTS LAYOUT & PARTS LIST
5. FAX-L200/L240/L280/L290 2.PARTS LAYOUT & PARTS LIST
6. FAX-L200/L240/L280/L290 2.PARTS LAYOUT & PARTS LIST
7. FAX-L200/L240/L280/L290 2.PARTS LAYOUT & PARTS LIST
8. FAX-L200/L240/L280/L290 2.PARTS LAYOUT & PARTS LIST
9. FAX-L200/L240/L280/L290 2.PARTS LAYOUT & PARTS LIST
10. FAX-L200/L240/L280/L290 2.PARTS LAYOUT & PARTS LIST
11. FAX-L200/L240/L280/L290 2.PARTS LAYOUT & PARTS LIST
12. FAX-L200/L240/L280/L290 2.PARTS LAYOUT & PARTS LIST
13. FAX-L200/L240/L280/L290 2.PARTS LAYOUT & PARTS LIST
14. FAX-L200/L240/L280/L290 2.PARTS LAYOUT & PARTS LIST
15. FAX-L200/L240/L280/L290 2.PARTS LAYOUT & PARTS LIST
16. FAX-L200/L240/L280/L290 2.PARTS LAYOUT & PARTS LIST
17. FAX-L200/L240/L280/L290 2.PARTS LAYOUT & PARTS LIST
18. FAX-L200/L240/L280/L290 2.PARTS LAYOUT & PARTS LIST
19. FAX-L200/L240/L280/L290 2.PARTS LAYOUT & PARTS LIST
20. FAX-L200/L240/L280/L290 2.PARTS LAYOUT & PARTS LIST
21. FAX-L200/L240/L280/L290 2.PARTS LAYOUT & PARTS LIST

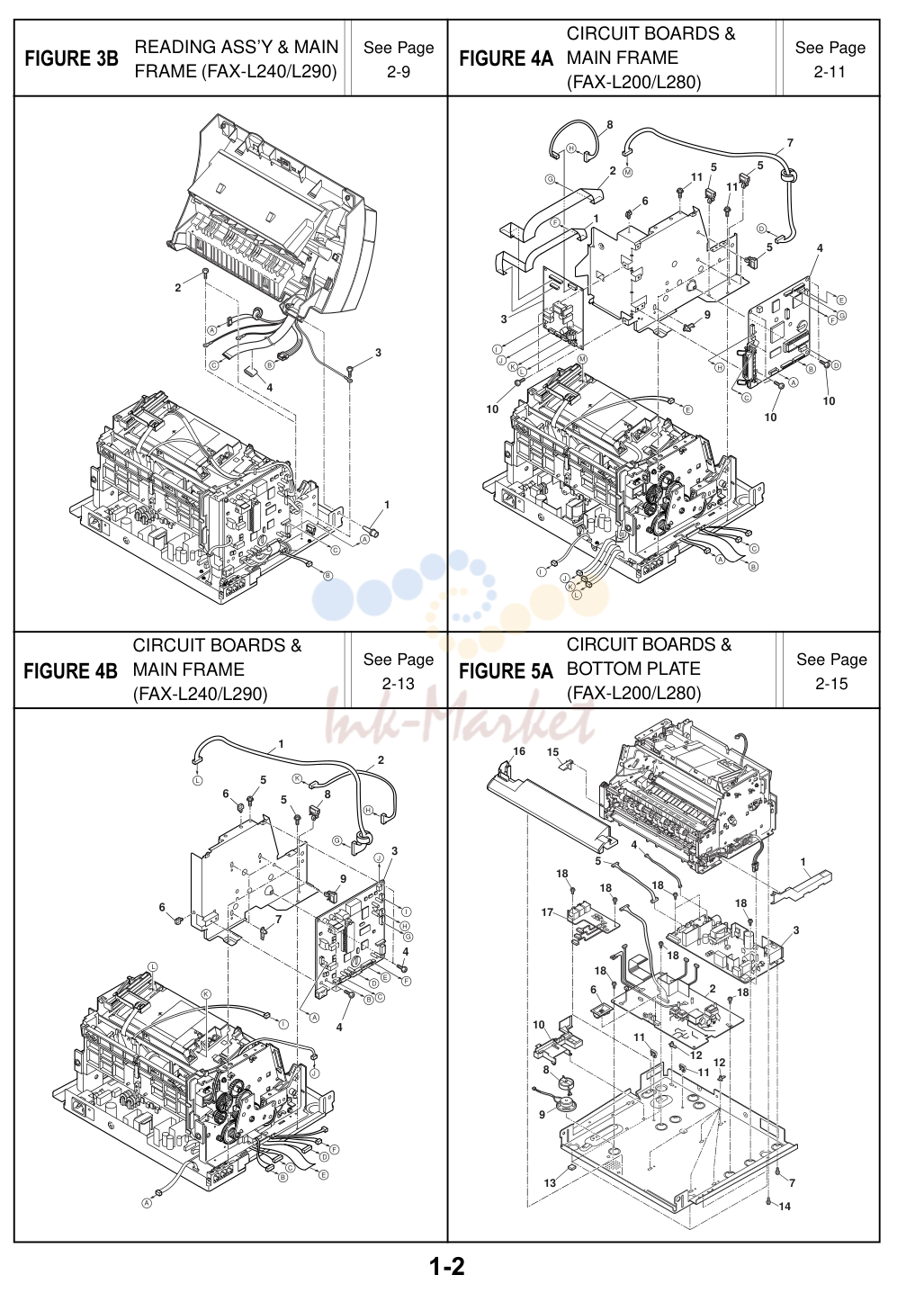

1. FAX-L200/L240/L280/L290 1.ILLUSTRATION INDEX

№	Артикул	Описание
2	HB1-4819-000 запросить цену →	1 TRAY, MULTI-PURPOSE
3	HB1-4820-000 запросить цену →	1 COVER, MULTI-PURPOSE TRAY
4	HB1-4821-000 запросить цену →	1 SUPPORT, DOCUMENT
5	HB1-4822-000 запросить цену →	1 COVER, OPERATION FAX-L280(EC)
6	HB1-5127-000 запросить цену →	1 LABEL, DESTINATION
7	HA2-0868-000 запросить цену →	1 LABEL, MERCURY UK
8	RH2-5344-000 запросить цену →	1 POWER SUPPLY CORD CHN
9	HH2-1914-000 запросить цену →	1 MODULAR CORD, 6P UK
10	HT1-2166-000 запросить цену →	N 1 USER’S GUIDE (ENGLISH) UK AUS AE
11	HB1-4854-000 запросить цену →	1 LABEL, WARNING
12	HH4-3660-000 запросить цену →	N 1 CD-ROM, DRIVER SOFTWARE FAX-L280(UK GER FRN)
13	HH7-2593-000 запросить цену →	1 HANDSET UNIT CHN
14	HB1-4978-000 запросить цену →	1 HOLDER, HANDSET CRADLE CHN
15	WT2-5465-000 запросить цену →	2 RIVET CHN
2	HB1-4819-000 запросить цену →	1 TRAY, MULTI-PURPOSE
3	HB1-4820-000 запросить цену →	1 COVER, MULTI-PURPOSE TRAY
4	HB1-4821-000 запросить цену →	1 SUPPORT, DOCUMENT
5	HB1-5127-000 запросить цену →	1 LABEL, DESTINATION
6	WT3-5020-000 запросить цену →	1 CORD, POWER GER FRN
7	HH2-1914-000 запросить цену →	1 MODULAR CORD, 6P UK
8	HT1-2194-000 запросить цену →	N 1 USER’S GUIDE (ENGLISH) UK
9	HB1-4854-000 запросить цену →	1 LABEL, WARNING
10	HH4-3721-000 запросить цену →	N 1 CD-ROM, DRIVER SOFTWARE FAX-L290

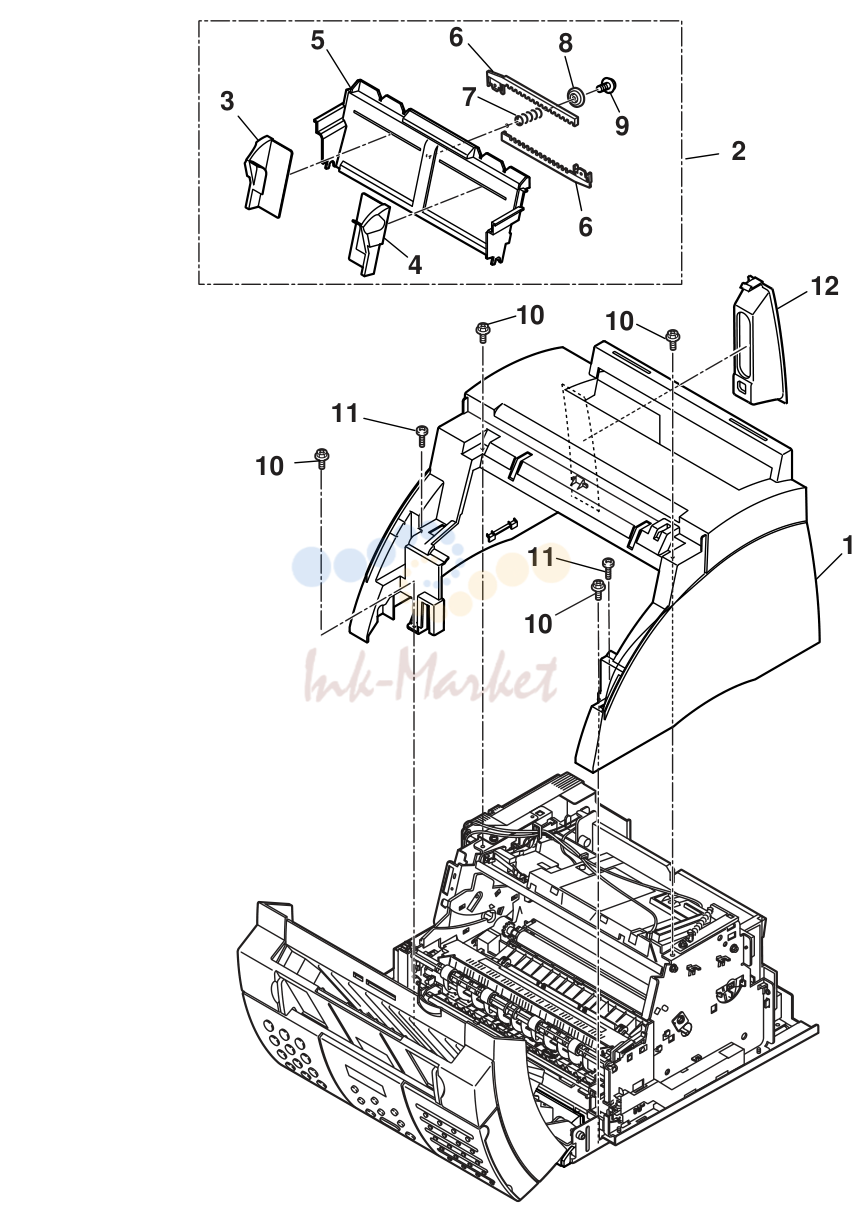

2. FAX-L200/L240/L280/L290 2.PARTS LAYOUT & PARTS LIST

№	Артикул	Описание
2	HG5-2549-000 запросить цену →	1 AUTO PAPER FEED ASS’Y
3	HB1-4827-000 запросить цену →	1 GUIDE, AUTO PAPER FEED, LEFT
4	HB1-4828-000 запросить цену →	1 GUIDE, AUTO PAPER FEED, RIGHT
5	HB1-4826-000 запросить цену →	1 TRAY, AUTO PAPER FEED
6	HB1-3008-000 запросить цену →	2 RACK
7	HS5-2141-020 запросить цену →	1 SPRING, SLIDER
8	HS5-0254-000 запросить цену →	1 GEAR, Z16
9	XB4-7300-807 запросить цену →	1 SCREW, TAP TIGHT, BINDING HEAD
10	XA9-0931-000 запросить цену →	4 SCREW, RS, M3X12
11	XB4-7301-409 запросить цену →	2 SCREW, TAPPING M3X14
12	HB1-4816-000 запросить цену →	1 COVER, CONNECTOR FAX-L280

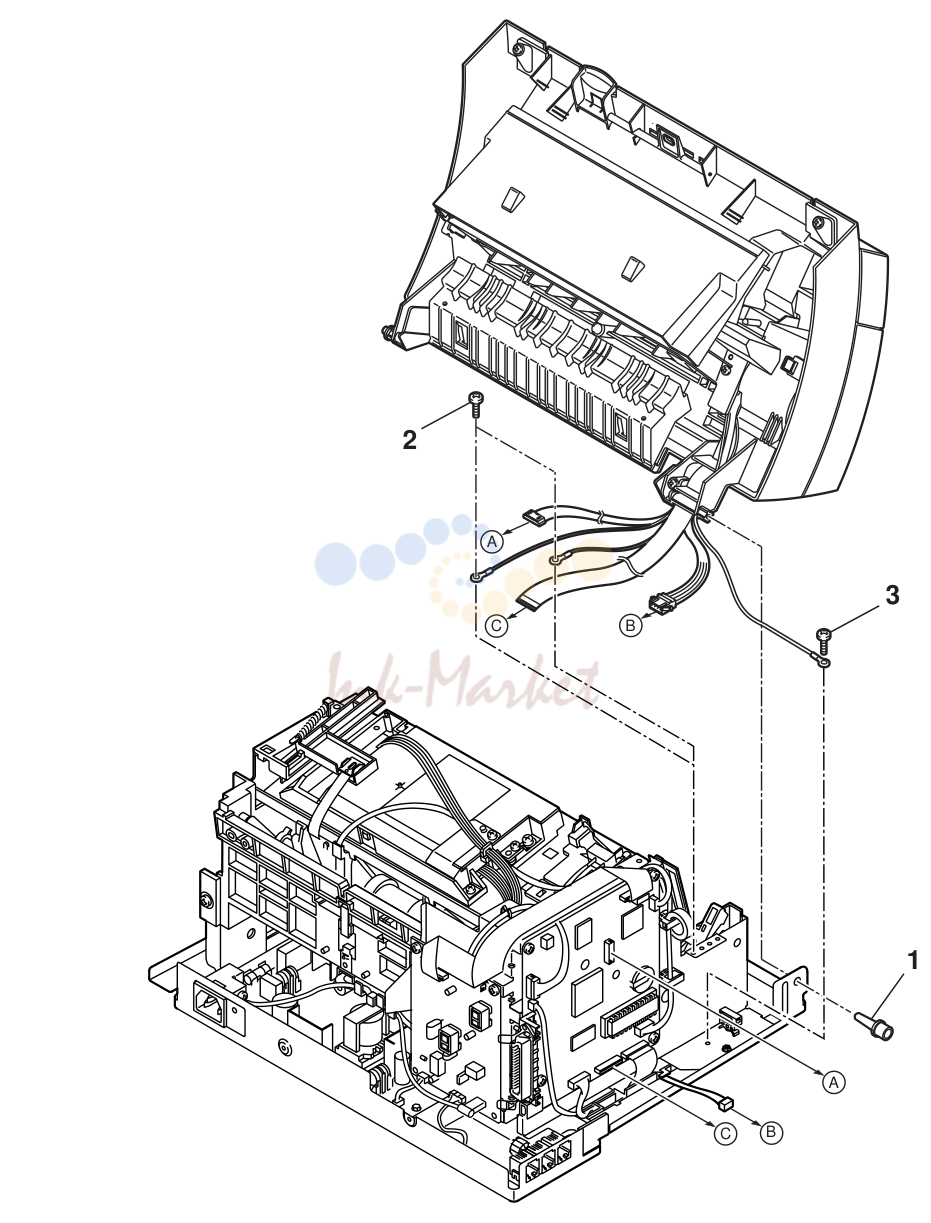

3. FAX-L200/L240/L280/L290 2.PARTS LAYOUT & PARTS LIST

№	Артикул	Описание
2	XB1-2300-807 запросить цену →	1 SCREW, CROSS-RECESS, FCH
3	XA9-0863-000 запросить цену →	1 SCREW, TAP M3X6
4	WE8-5885-000 запросить цену →	1 CORE, FERRITE

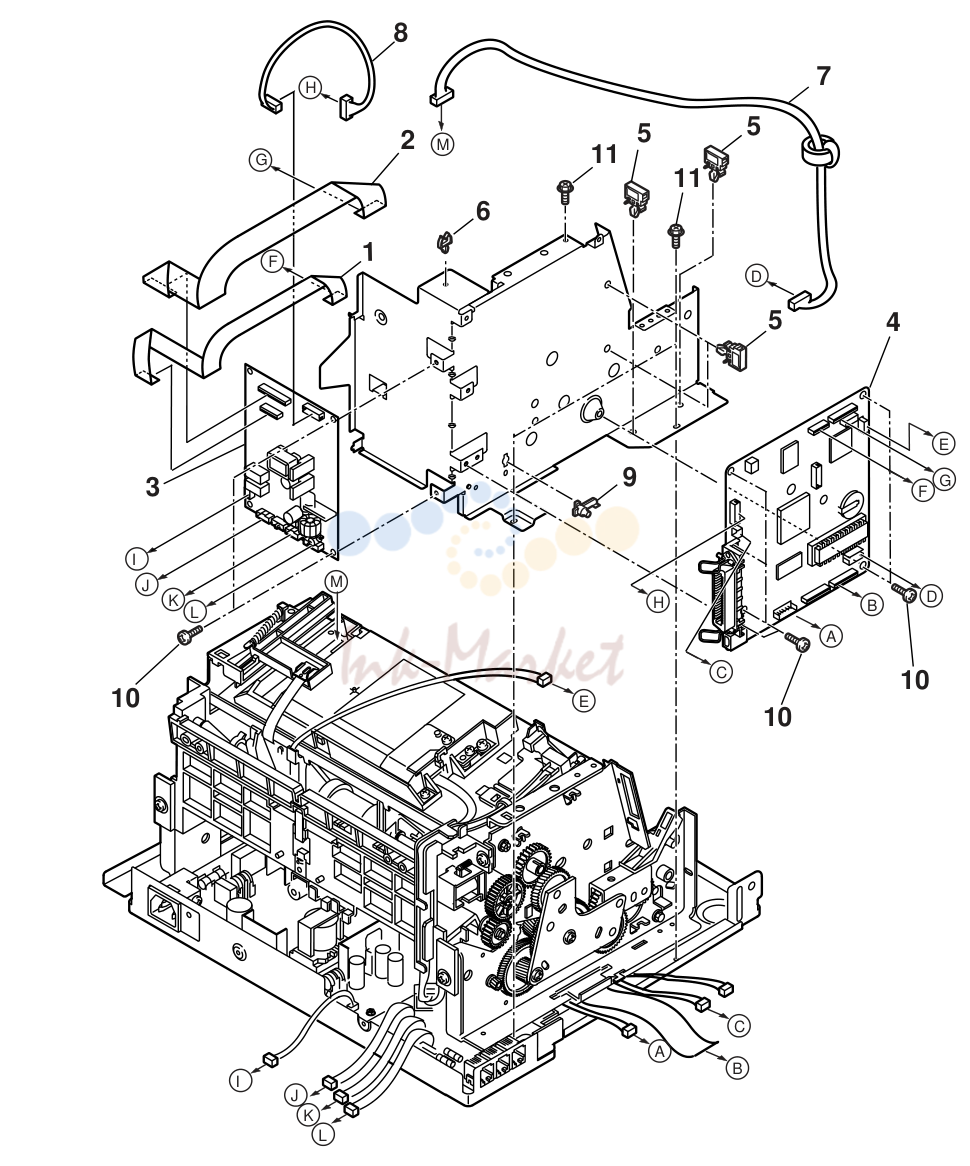

4. FAX-L200/L240/L280/L290 2.PARTS LAYOUT & PARTS LIST

№	Артикул	Описание
2	HH2-3057-000 запросить цену →	1 CABLE, FLAT, 23P
3	HG5-2587-000 запросить цену →	1 NCU BOARD ASS’Y EC UK GER FRN
4	HG5-2565-030 запросить цену →	1 SCNT BOARD ASS’Y FAX-L280
5	WT2-0317-000 запросить цену →	4 CLIP, CABLE
6	WT2-5026-000 запросить цену →	1 CLIP, CABLE
7	HG5-2699-000 запросить цену →	1 CABLE WITH CONNECTOR, 6P
8	HG5-2573-000 запросить цену →	1 CABLE WITH CONNECTOR, 6P
9	HB1-4361-000 запросить цену →	1 SPACER
10	XB1-2300-807 запросить цену →	8 SCREW, CROSS-RECESS, FCH
11	XA9-0863-000 запросить цену →	3 SCREW, TAP M3X6

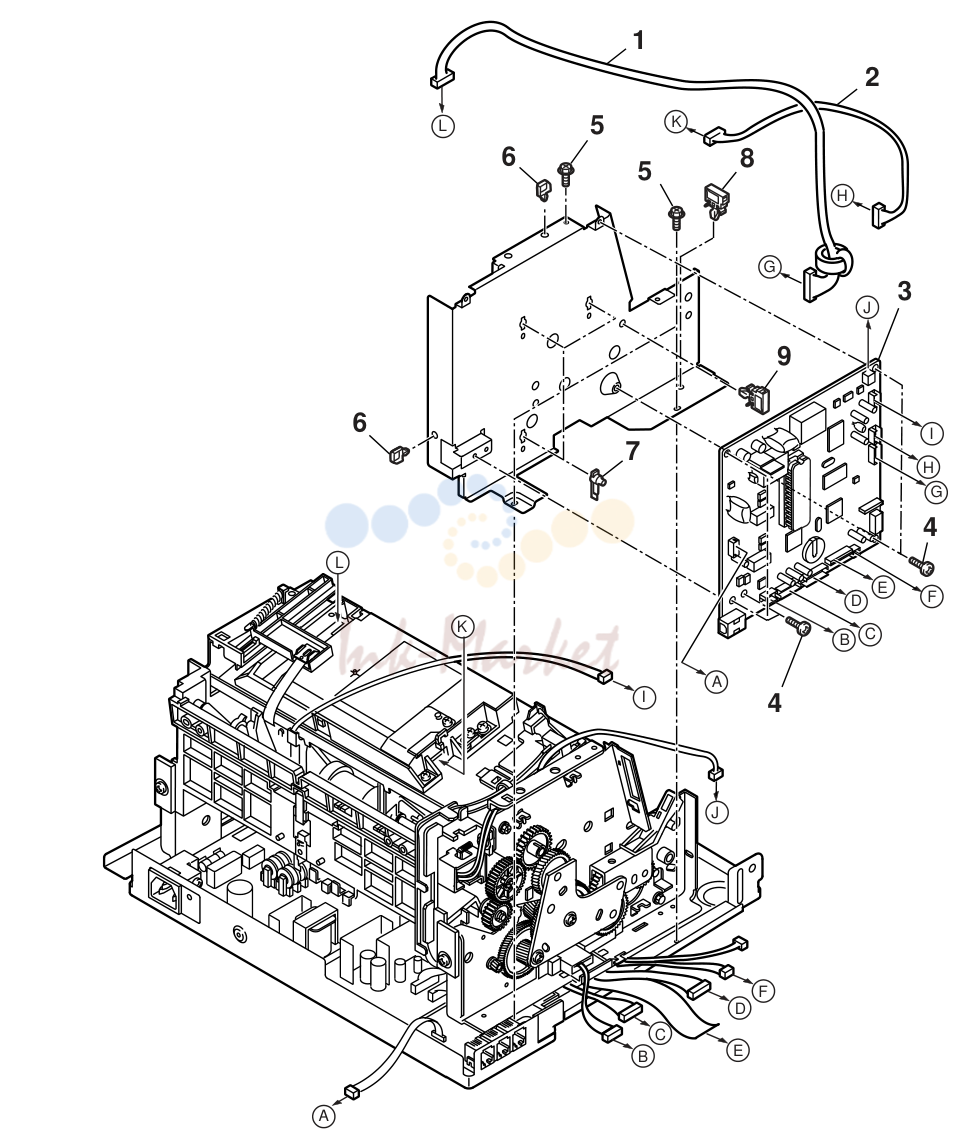

5. FAX-L200/L240/L280/L290 2.PARTS LAYOUT & PARTS LIST

№	Артикул	Описание
2	HG5-2983-000 запросить цену →	1 CABLE WITH CONNECTOR, 4P
3	HG5-2966-000 запросить цену →	1 SCNT BOARD ASS’Y FAX-L240
4	XB1-2300-807 запросить цену →	5 SCREW, CROSS-RECESS, FCH
5	XA9-0863-000 запросить цену →	2 SCREW, TAP M3X6
6	WT2-5694-000 запросить цену →	2 CLIP, CABLE
7	HB1-4361-000 запросить цену →	3 SPACER
8	WT2-5719-000 запросить цену →	1 CLIP, CABLE
9	WT2-0317-000 запросить цену →	1 CLIP, CABLE

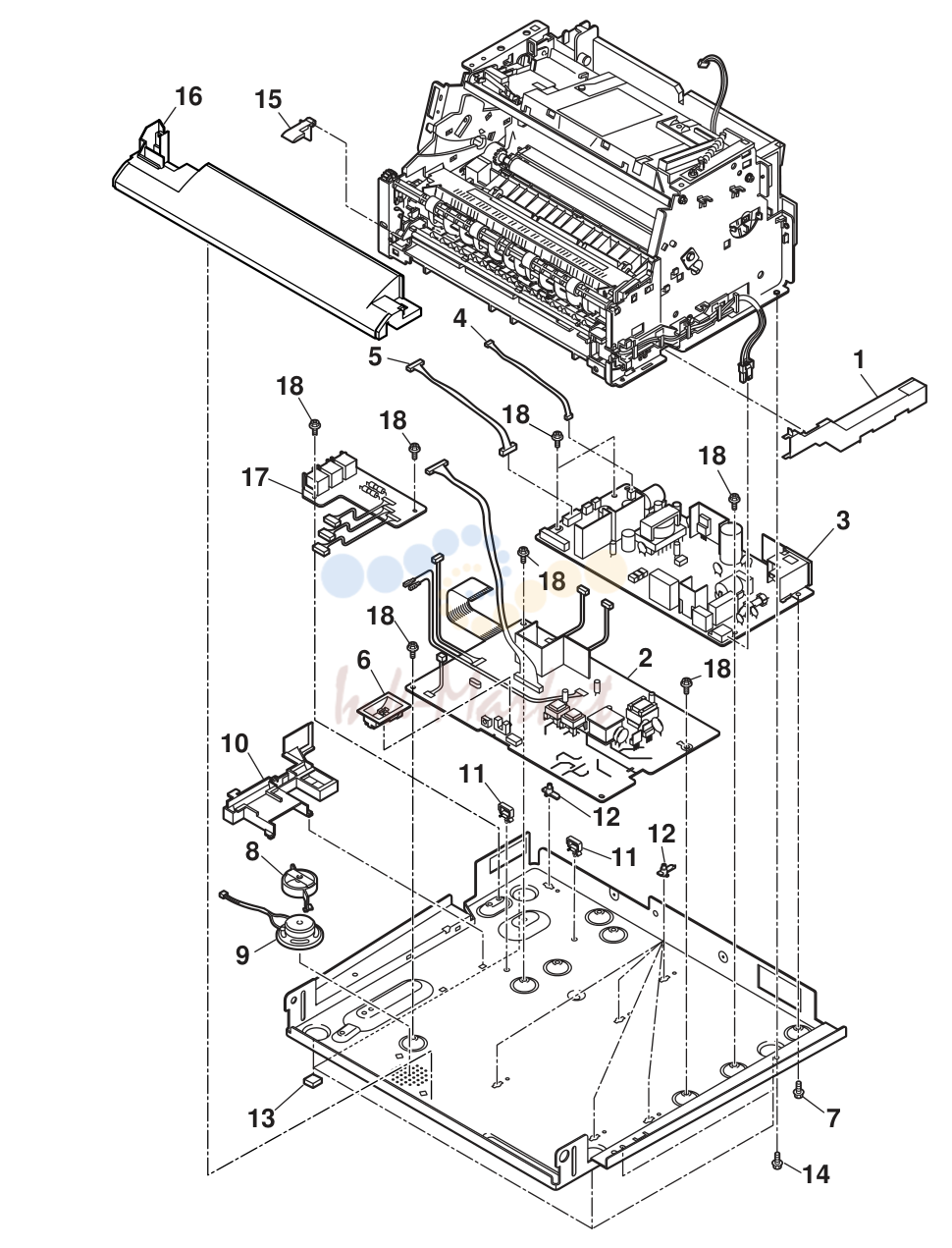

6. FAX-L200/L240/L280/L290 2.PARTS LAYOUT & PARTS LIST

№	Артикул	Описание
2	HG5-2563-000 запросить цену →	1 PCNT BOARD ASS’Y
3	HH3-5365-000 запросить цену →	1 POWER SUPPLY UNIT EC UK GER FRN
4	HG5-2582-000 запросить цену →	1 CABLE WITH CONNECTOR, 2P
5	HG5-2567-000 запросить цену →	1 CABLE WITH CONNECTOR, 7P
6	RB2-6220-000 запросить цену →	1 COVER, WATERPROOF
7	XB2-7300-607 запросить цену →	1 SCREW, M3X6
8	HB1-3023-000 запросить цену →	1 HOLDER, SPEAKER
9	HG5-2561-000 запросить цену →	1 SPEAKER UNIT
10	HB1-4824-000 запросить цену →	1 GUIDE, CABLE
11	WT2-0317-000 запросить цену →	2 CLIP, CABLE
12	HB1-4361-000 запросить цену →	6 SPACER
13	HB1-5069-000 запросить цену →	4 FOOT, PRINTER
14	XB3-6300-800 запросить цену →	4 SCREW, RS, M3X8
15	HB1-4817-000 запросить цену →	1 LEVER, FLAPPER
16	HB1-4815-000 запросить цену →	1 COVER, FRONT
17	HG5-2562-000 запросить цену →	1 MODULAR BOARD ASS’Y EC UK GER FRN
18	XA9-0863-000 запросить цену →	8 SCREW, TAP M3X6

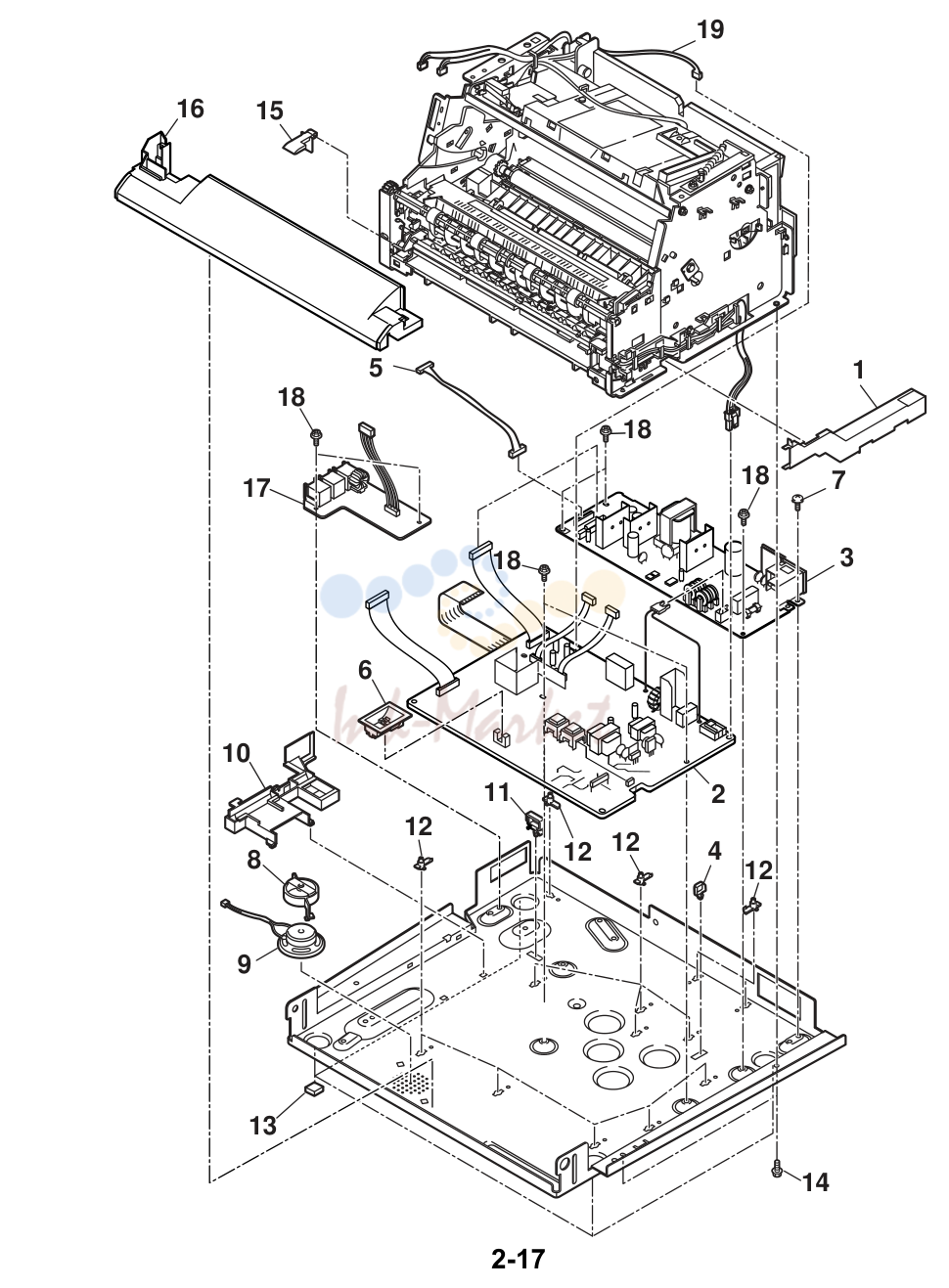

7. FAX-L200/L240/L280/L290 2.PARTS LAYOUT & PARTS LIST

№	Артикул	Описание
2	HG5-2968-000 запросить цену →	1 PCNT BOARD ASS’Y
3	HH3-5389-000 запросить цену →	1 POWER SUPPLY UNIT
4	WT2-5694-000 запросить цену →	1 CLIP, CABLE
5	HG5-2981-000 запросить цену →	1 CABLE WITH CONNECTOR, 9P
6	RB2-6220-000 запросить цену →	1 COVER, WATERPROOF
7	XA9-1238-000 запросить цену →	1 SCREW W/WASHER, M3X8
8	HB1-3023-000 запросить цену →	1 HOLDER, SPEAKER
9	HG5-2986-000 запросить цену →	1 SPEAKER UNIT
10	HB1-4824-000 запросить цену →	1 GUIDE, CABLE
11	WT2-0317-000 запросить цену →	1 CLIP, CABLE
12	HB1-4361-000 запросить цену →	12 SPACER
13	HB1-5069-000 запросить цену →	4 FOOT, PRINTER
14	XB3-6300-800 запросить цену →	4 SCREW, RS, M3X8
15	HB1-4817-000 запросить цену →	1 LEVER, FLAPPER
16	HB1-4815-000 запросить цену →	1 COVER, FRONT
17	HG5-2969-000 запросить цену →	1 MODULAR BOARD ASS’Y
18	XA9-0863-000 запросить цену →	7 SCREW, TAP M3X6
19	HG5-2984-000 запросить цену →	1 CABLE WITH CONNECTOR, 3P

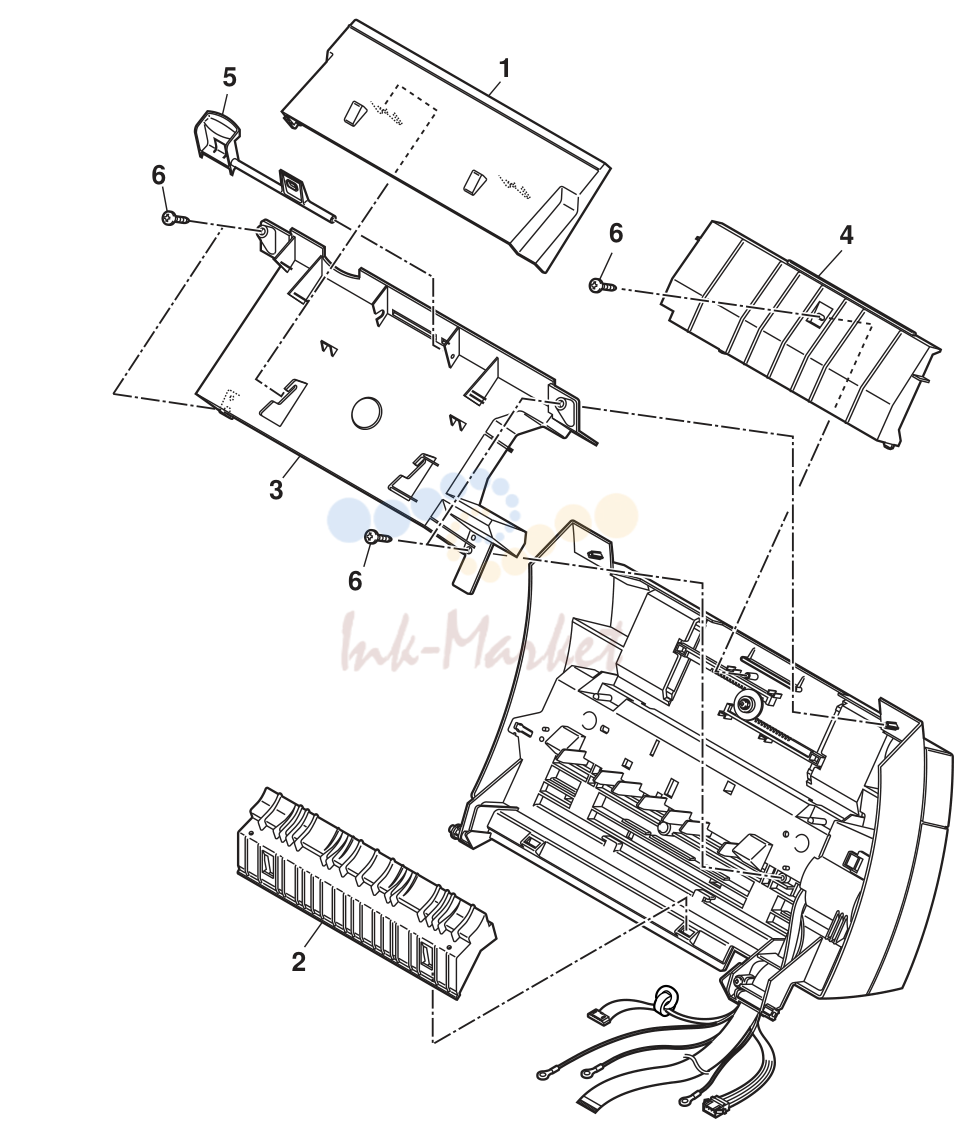

8. FAX-L200/L240/L280/L290 2.PARTS LAYOUT & PARTS LIST

№	Артикул	Описание
2	HB1-4830-000 запросить цену →	1 GUIDE, FACE DOWN
3	HB1-4835-000 запросить цену →	1 DUCT, AIR
4	HB1-4832-000 запросить цену →	1 GUIDE, PAPER EJECT
5	HB1-4836-000 запросить цену →	1 LEVER, ADF RELEASE
6	XB4-7401-007 запросить цену →	5 SCREW, PAN HEAD SELF-TAPPING

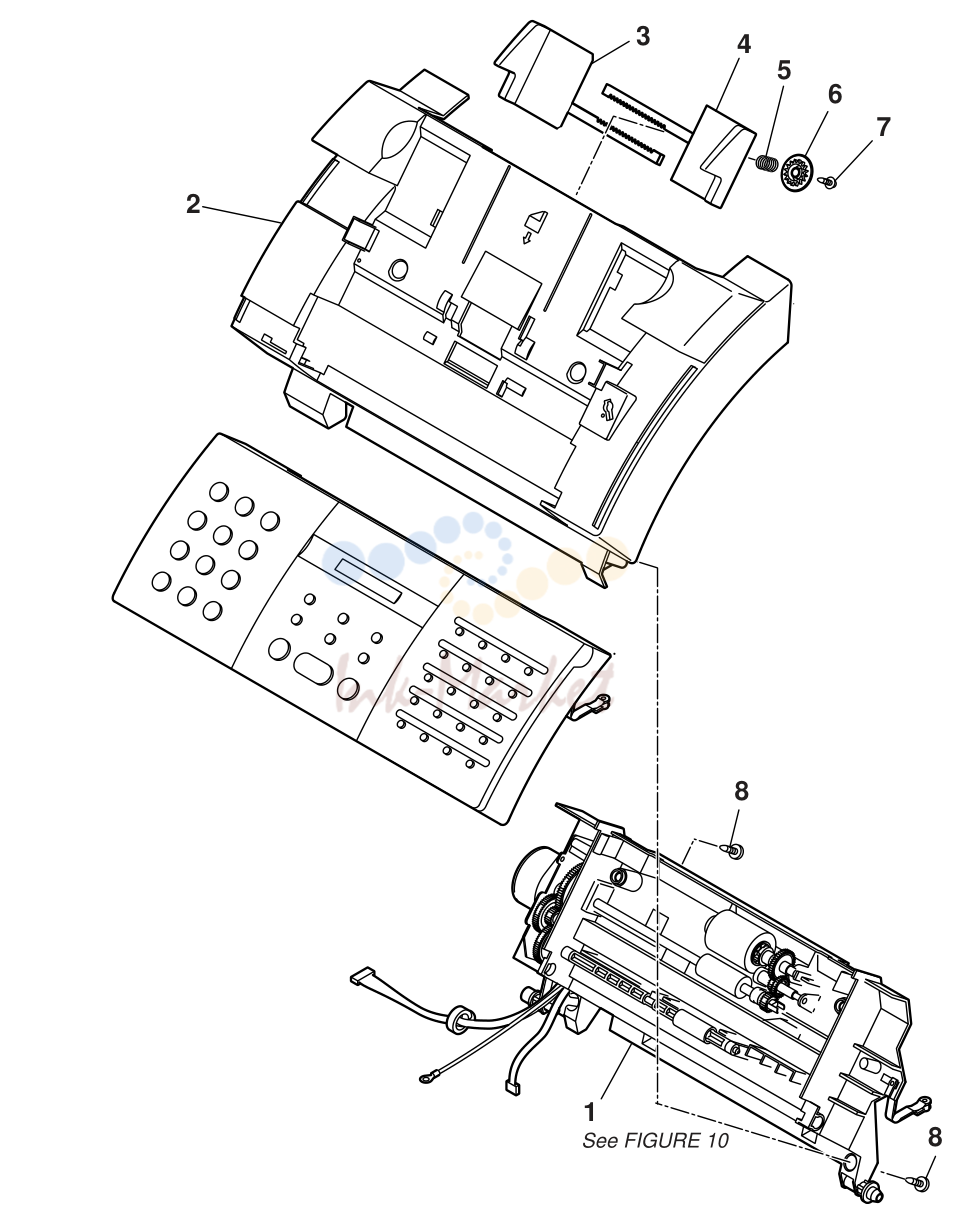

9. FAX-L200/L240/L280/L290 2.PARTS LAYOUT & PARTS LIST

№	Артикул	Описание
2	HB1-4831-000 запросить цену →	1 COVER, CARTRIDGE
3	HB1-4833-000 запросить цену →	1 GUIDE, DOCUMENT FEED, LEFT
4	HB1-4834-000 запросить цену →	1 GUIDE, DOCUMENT FEED, RIGHT
5	HS5-2141-020 запросить цену →	1 SPRING, SLIDER
6	HS5-0254-000 запросить цену →	1 GEAR, Z16
7	XB1-2300-807 запросить цену →	1 SCREW, CROSS-RECESS, FCH
8	XB4-7401-007 запросить цену →	2 SCREW, PAN HEAD SELF-TAPPING

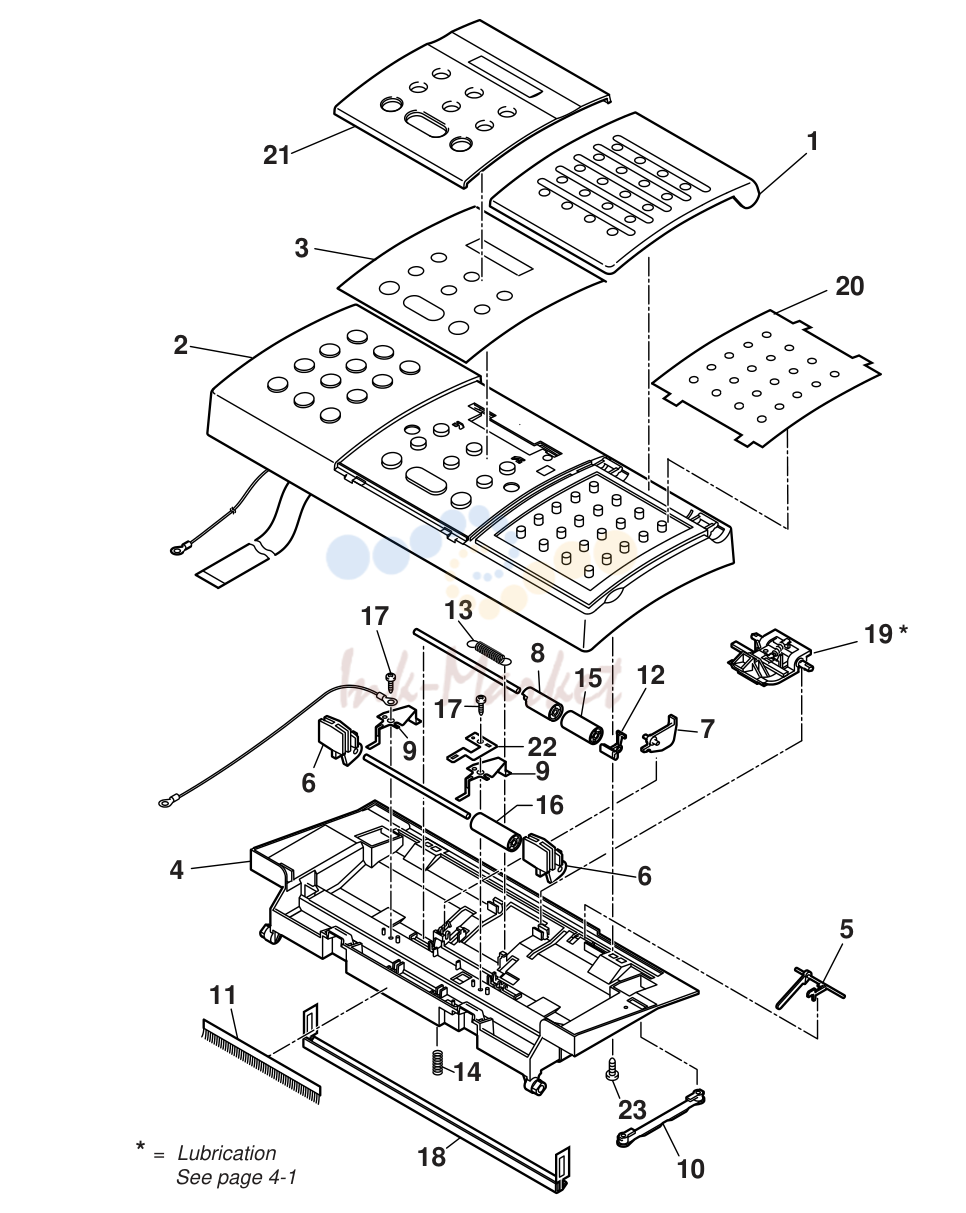

10. FAX-L200/L240/L280/L290 2.PARTS LAYOUT & PARTS LIST

№	Артикул	Описание
2	HG5-2557-000 запросить цену →	1 OPERATION PANEL ASS’Y FAX-L200/L280
3	HB1-4852-000 запросить цену →	1 SHEET, OPERATION PANEL FAX-L200/L280(UK AUS AE)
4	HB1-4838-000 запросить цену →	N 1 FRAME, ADF UPPER
5	HB1-4839-000 запросить цену →	1 ARM, DETECTION (DS)
6	HB1-4840-000 запросить цену →	2 GUIDE, DOCUMENT EJECT
7	HB1-2863-000 запросить цену →	1 STOPPER, DOCUMENT
8	HB1-2864-000 запросить цену →	1 ROLLER, BACK UP
9	HB1-2866-000 запросить цену →	2 PLATE, PRESSURE
10	HB1-3257-000 запросить цену →	1 STOPPER, OPERATION PANEL
11	HB1-4072-000 запросить цену →	1 BRUSH, STATIC DISCHARGE
12	HB1-4310-000 запросить цену →	1 ARM, DETECTION (DES)
13	HS5-2078-000 запросить цену →	1 SPRING
14	HS5-2129-000 запросить цену →	1 SPRING, WHITE SHEET
15	HS5-6023-030 запросить цену →	1 ROLLER, BACK UP
16	HS5-6069-000 запросить цену →	1 ROLLER, DELIVERY
17	XB4-7300-807 запросить цену →	2 SCREW, TAP TIGHT, BINDING HEAD
18	HF5-0399-000 запросить цену →	1 WHITE SHEET UNIT
19	HG5-2556-000 запросить цену →	1 SEPARATION GUIDE ASS’Y
20	HB1-4853-000 запросить цену →	1 SHEET, ONE TOUCH DIAL FAX-L200/L280(UK AUS AE)

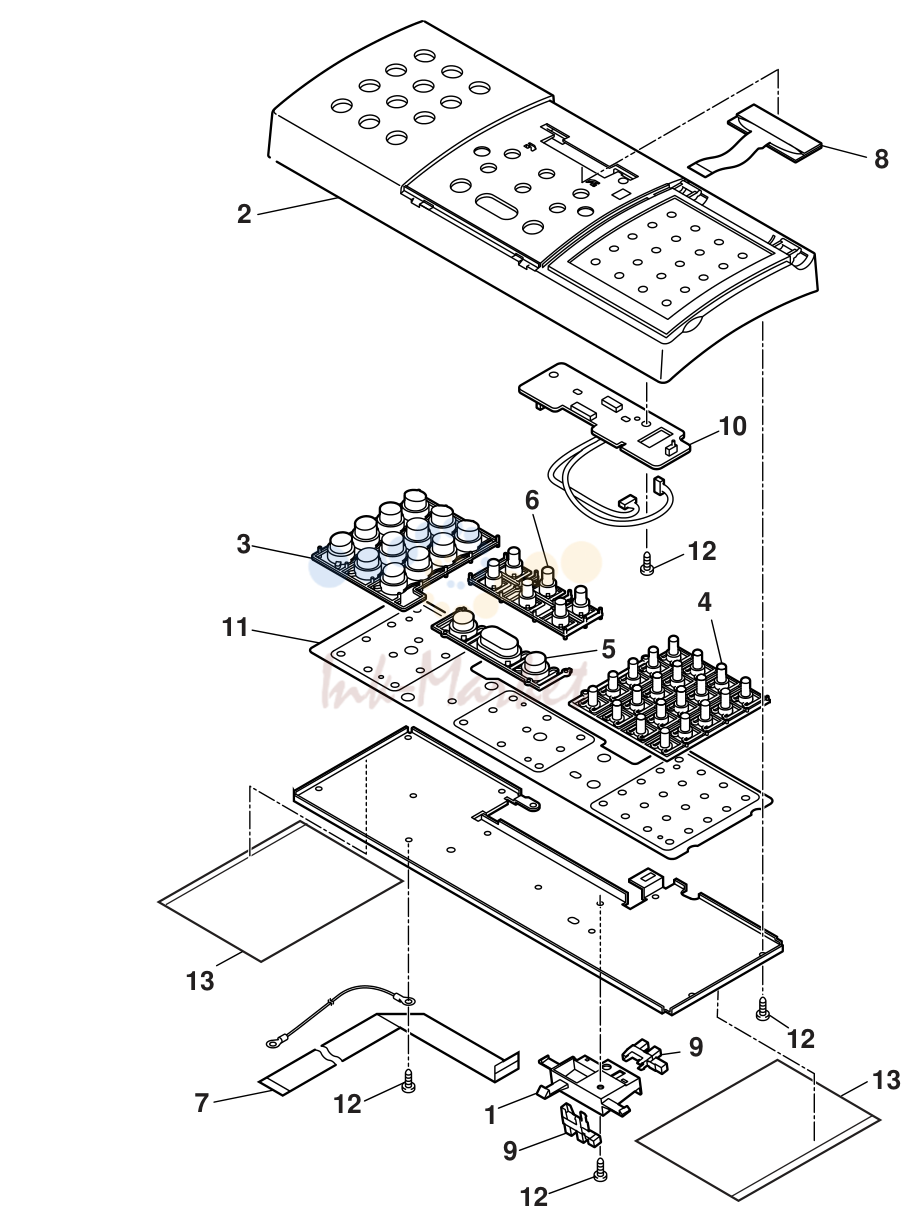

11. FAX-L200/L240/L280/L290 2.PARTS LAYOUT & PARTS LIST

№	Артикул	Описание
2	HB1-4842-000 запросить цену →	1 COVER, OPERATION PANEL FAX-L200/L280
3	HB1-4843-000 запросить цену →	1 KEY TOP, DIAL
4	HB1-4844-000 запросить цену →	1 KEY TOP, ONE TOUCH DIAL
5	HB1-4845-000 запросить цену →	1 KEY TOP, MAIN FAX-L200/L280
6	HB1-4846-000 запросить цену →	1 KEY TOP, FUNCTION FAX-L200/L280
7	HH2-3055-000 запросить цену →	1 CABLE, FLAT, 20P FAX-L200/L280
8	HH7-2521-000 запросить цену →	1 LCD UNIT FAX-L200/L280
9	WG8-5362-000 запросить цену →	2 PHOTO-INTERRUPTER, TLP1241
10	HG5-2564-000 запросить цену →	1 OPCNT BOARD ASS’Y FAX-L200/L280
11	HH7-2529-000 запросить цену →	1 MEMBRANE UNIT
12	XB4-7301-009 запросить цену →	12 SCREW, BINDING HEAD SELF-TPG
13	HB1-5538-000 запросить цену →	2 SHEET FAX-L240/L290

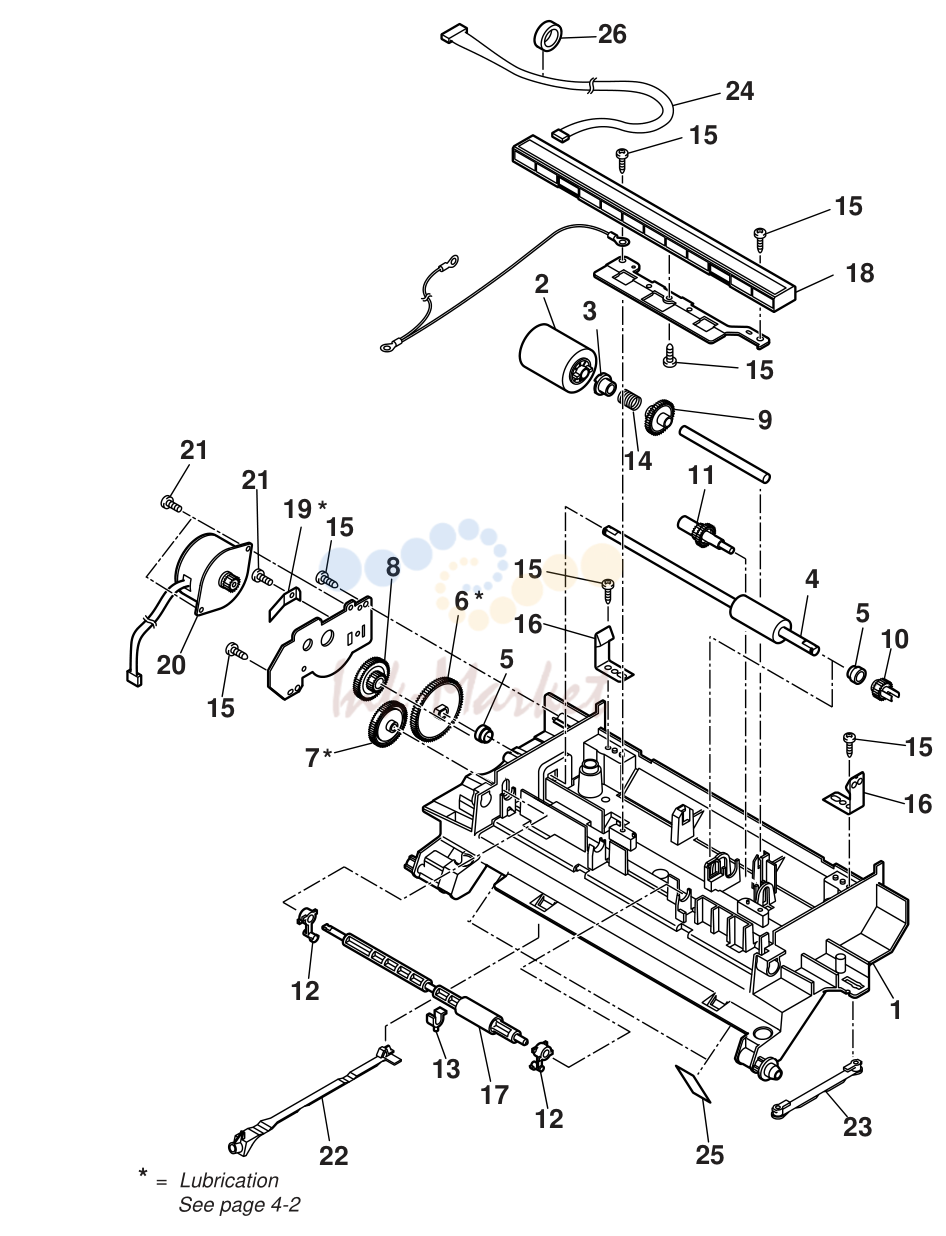

12. FAX-L200/L240/L280/L290 2.PARTS LAYOUT & PARTS LIST

№	Артикул	Описание
2	HB1-4856-000 запросить цену →	1 ROLLER, SEPARATION
3	HB1-1779-000 запросить цену →	1 SPACER
4	HB1-4307-000 запросить цену →	1 ROLLER, DOCUMENT FEED
5	HS1-1063-000 запросить цену →	2 BUSHING
6	HS5-0311-000 запросить цену →	1 GEAR, Z82D
7	HS5-0312-000 запросить цену →	1 GEAR, Z59D
8	HS5-0313-000 запросить цену →	1 GEAR, Z21/Z54
9	HS5-0314-000 запросить цену →	1 GEAR, Z40D
10	HS5-0315-000 запросить цену →	1 GEAR, Z21D
11	HS5-0316-000 запросить цену →	1 GEAR, Z21/28B
12	HS5-1070-030 запросить цену →	2 BUSHING
13	HS5-1090-000 запросить цену →	1 BUSHING
14	HS5-2077-000 запросить цену →	1 SPRING, CLUTCH
15	XB4-7300-807 запросить цену →	7 SCREW, TAP TIGHT, BINDING HEAD
16	HF5-0375-000 запросить цену →	2 LOCK, OPERATION PANEL
17	HF5-0543-000 запросить цену →	1 ROLLER, DOCUMENT EJECT
18	HH7-2520-000 запросить цену →	1 IC,IA2008-MB21B,CONTACT SENSOR
19	HB1-3036-000 запросить цену →	1 PLATE, GROUNDING
20	HH7-2522-000 запросить цену →	1 MOTOR, DOCUMENT FEED
21	XB1-2300-407 запросить цену →	3 SCREW, BH3X4 (S)
22	HB1-3109-020 запросить цену →	1 STOPPER, CRG
23	HB1-3257-000 запросить цену →	1 STOPPER, OPERATION PANEL
24	HG5-2583-000 запросить цену →	1 CABLE WITH CONNECTOR, 7P FAX-L200/L280
25	HB1-4261-000 запросить цену →	2 SHEET
26	RH7-9033-000 запросить цену →	1 RING, CORE

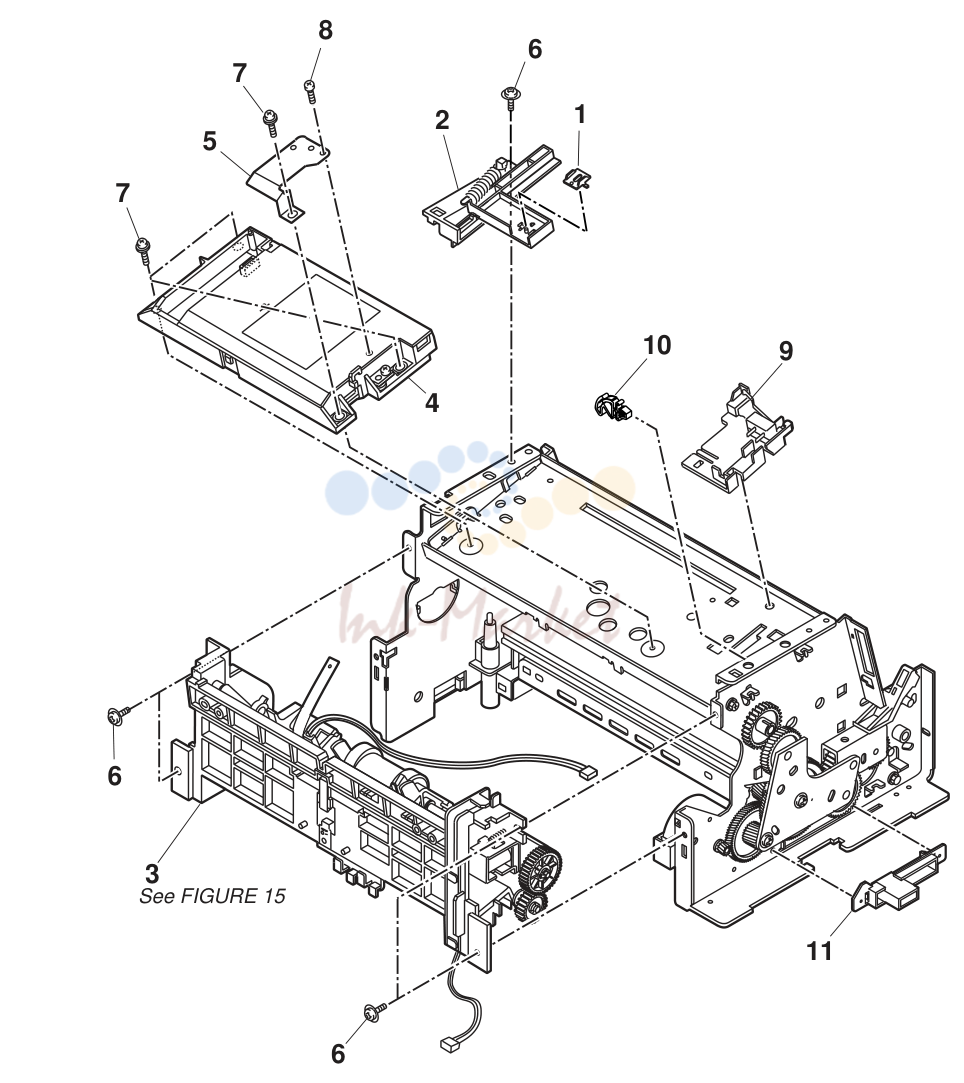

13. FAX-L200/L240/L280/L290 2.PARTS LAYOUT & PARTS LIST

№	Артикул	Описание
2	HG5-1290-000 запросить цену →	1 ACTUATOR UNIT
3		NPN 1 PAPER FEED UNIT
4	RG5-5473-000 запросить цену →	1 SCANNER ASS’Y
5	HB1-3418-000 запросить цену →	1 PLATE, GROUNDING
6	XB3-6300-800 запросить цену →	5 SCREW, RS, M3X8
7	XB6-7300-807 запросить цену →	4 SCREW, TP, M3X8
8	XB4-7300-807 запросить цену →	1 SCREW, TAP TIGHT, BINDING HEAD
9	RF5-3256-000 запросить цену →	1 MOUNT, SENSING LEVER
10	WT2-5134-000 запросить цену →	1 CLAMP, CABLE
11	HB1-5513-000 запросить цену →	1 COVER, CABLE

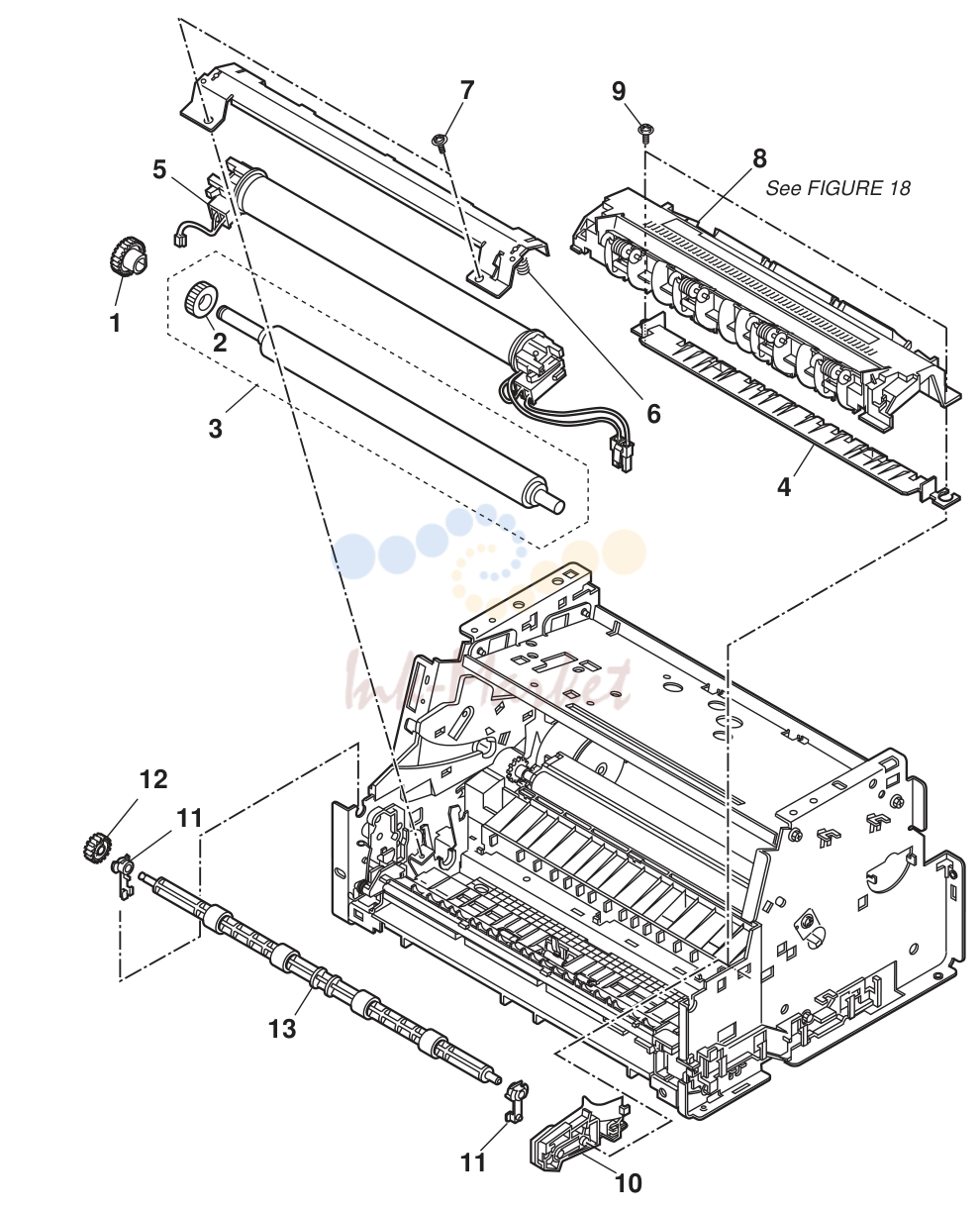

14. FAX-L200/L240/L280/L290 2.PARTS LAYOUT & PARTS LIST

№	Артикул	Описание
2	RB2-1668-000 запросить цену →	1 RUBBER, CONTINUITY
3	RF5-5479-000 запросить цену →	1 ROLLER, PRESSURE
4	RB1-7247-000 запросить цену →	1 GUIDE, PAPER
5	HG5-2408-000 запросить цену →	1 FIXING ASS’Y
6	RS5-2508-000 запросить цену →	2 SPRING, COMPRESSION
7	XB6-7300-807 запросить цену →	2 SCREW, TP, M3X8
8	RG5-5482-000 запросить цену →	1 DELIVERY ASS’Y
9	XB3-6300-800 запросить цену →	2 SCREW, RS, M3X8
10	RB1-7341-030 запросить цену →	1 GUIDE, SUB, CARTRIDGE, RIGHT
11	RB1-7288-020 запросить цену →	2 BUSHING
12	RS5-0797-000 запросить цену →	1 GEAR, 18T
13	RF5-2367-000 запросить цену →	1 ROLLER, FEEDER

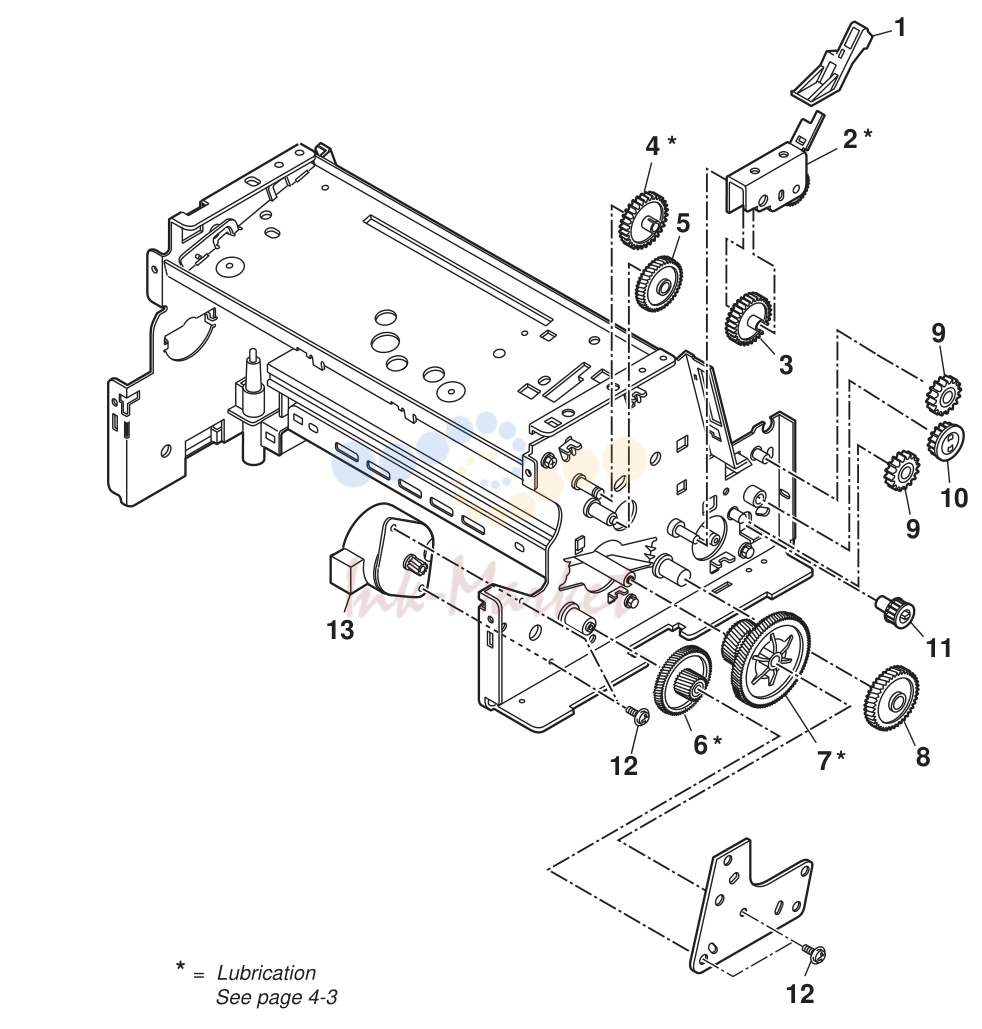

15. FAX-L200/L240/L280/L290 2.PARTS LAYOUT & PARTS LIST

№	Артикул	Описание
2	RF5-1513-000 запросить цену →	1 ARM, SWING
3	RS5-0791-000 запросить цену →	1 GEAR, 36T
4	RS5-0789-000 запросить цену →	1 GEAR, 37T
5	RS5-0799-000 запросить цену →	1 GEAR, 51T/17T
6	RS6-0380-000 запросить цену →	1 GEAR, 23T/98T
7	RS5-0788-000 запросить цену →	1 GEAR, 32T/93T
8	RS5-0790-000 запросить цену →	1 GEAR, 54T/19T
9	RS5-0793-000 запросить цену →	2 GEAR, 22T
10	RS5-0794-000 запросить цену →	1 GEAR, 24T
11	RS5-0798-000 запросить цену →	1 GEAR, 15T
12	XB6-7300-607 запросить цену →	4 SCREW, TP, M3X6
13	RH7-1450-000 запросить цену →	1 MOTOR, STEPPING, DC 4.8W

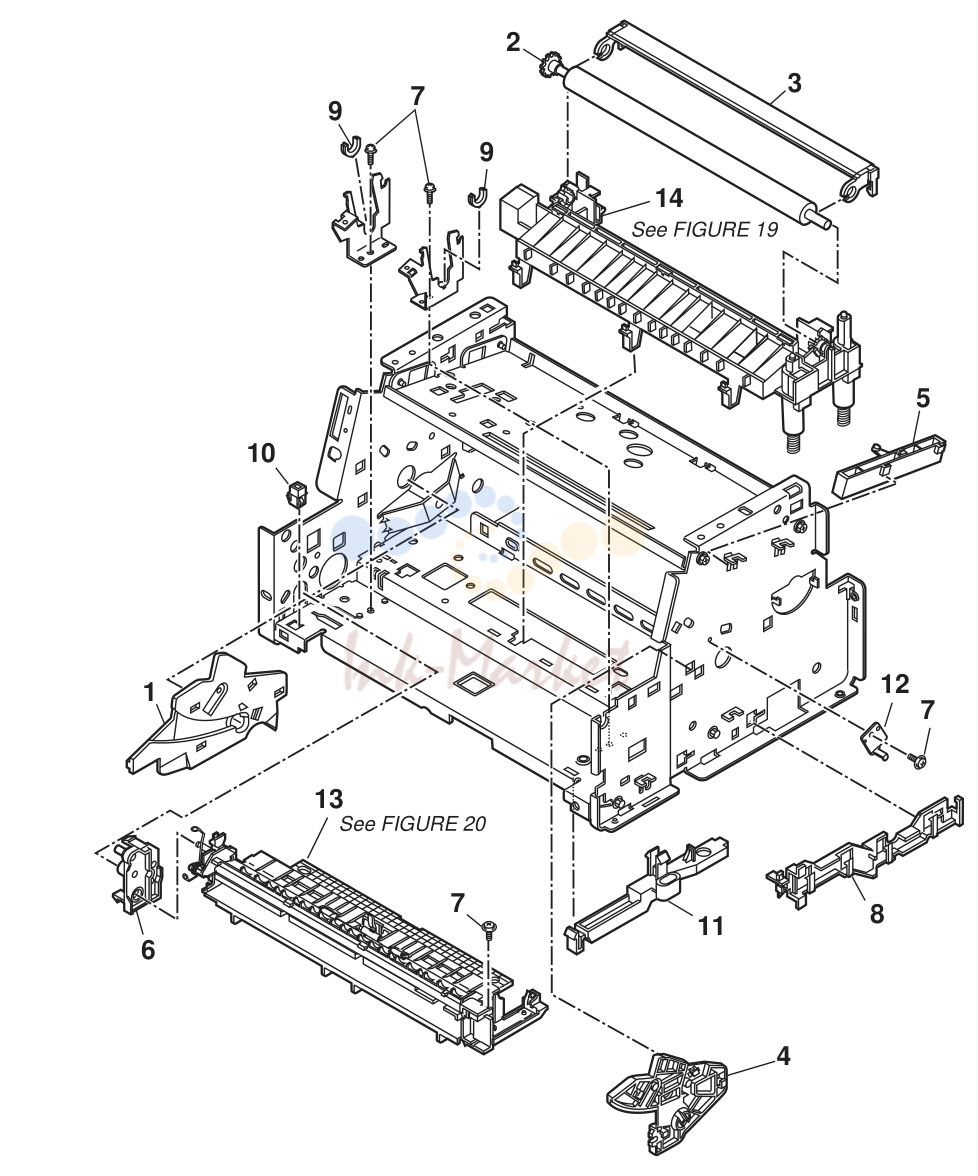

16. FAX-L200/L240/L280/L290 2.PARTS LAYOUT & PARTS LIST

№	Артикул	Описание
2	RF5-1534-000 запросить цену →	1 ROLLER, TRANSFER
3	RF5-2358-000 запросить цену →	1 GUIDE, TRANSFER
4	RF5-1515-020 запросить цену →	1 GUIDE, CARTRIDGE
5	HB1-3019-000 запросить цену →	1 STOPPER, CARTRIDGE
6	RB1-7107-000 запросить цену →	1 HOLDER, GEAR
7	XA9-0724-000 запросить цену →	4 SCREW, M3X8
8	RB1-7130-020 запросить цену →	1 GUIDE, CABLE
9	RB1-7246-000 запросить цену →	2 BUSHING
10	VS1-5057-002 запросить цену →	1 CONNECTOR, 2P
11	RF5-1533-000 запросить цену →	1 PLATE, CONTINUITY
12	RB1-7129-000 запросить цену →	1 SPRING, GROUNDING
13	RG5-3475-040 запросить цену →	1 SEPARATION GUIDE ASS’Y
14	RG5-5481-000 запросить цену →	1 TRANSFER BLOCK ASS’Y

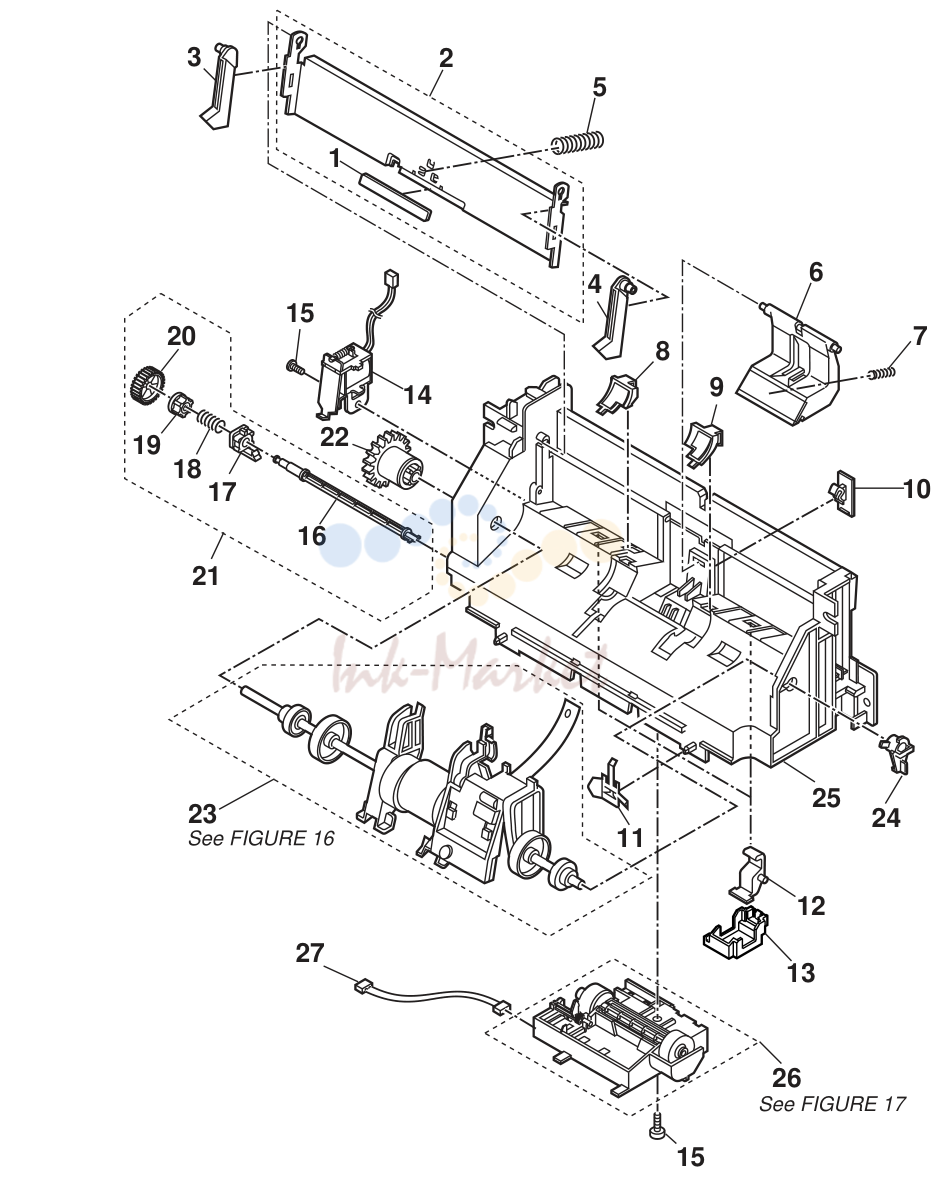

17. FAX-L200/L240/L280/L290 2.PARTS LAYOUT & PARTS LIST

№	Артикул	Описание
2	RF5-2372-000 запросить цену →	1 PLATE, MIDDLE
3	RB1-7185-000 запросить цену →	1 ARM, PLATE, LEFT
4	RB1-7186-000 запросить цену →	1 ARM, PLATE, RIGHT
5	RS5-2501-000 запросить цену →	1 SPRING, COMPRESSION
6	RB2-6221-000 запросить цену →	1 ARM, SEPARATION
7	RS5-2502-000 запросить цену →	1 SPRING, COMPRESSION
8	RF5-1492-000 запросить цену →	1 PAD, LEFT
9	RF5-1493-000 запросить цену →	1 PAD, RIGHT
10	RB1-7206-000 запросить цену →	1 HOLDER, ARM
11	RB1-7172-000 запросить цену →	1 SPRING, GROUNDING
12	RB1-7219-000 запросить цену →	2 STOPPER
13	HB1-4825-000 запросить цену →	2 HOLDER, STOPPER
14	RH7-5265-000 запросить цену →	1 SOLENOID
15	XB4-7401-007 запросить цену →	2 SCREW, PAN HEAD SELF-TAPPING
16	RB1-7221-000 запросить цену →	1 SHAFT, DRIVE
17	RB1-7222-000 запросить цену →	1 BUSHING
18	RS5-2510-000 запросить цену →	1 SPRING, COMPRESSION
19	RB1-7224-000 запросить цену →	1 RATCHET
20	RS5-0786-000 запросить цену →	1 GEAR, 24T
21	RG5-1947-000 запросить цену →	1 FEEDER DRIVE ASS’Y
22	RB1-7197-020 запросить цену →	1 CLUTCH
23	HG5-2546-000 запросить цену →	1 PICKUP ROLLER ASS’Y
24	RB1-7184-000 запросить цену →	1 BUSHING
25	RB1-7177-000 запросить цену →	N 1 FRAME, PAPER FEED
26	HG5-2548-000 запросить цену →	1 FEEDER ASS’Y
27	HG5-2568-000 запросить цену →	1 CABLE WITH CONNECTOR, 3P FAX-L200/L280

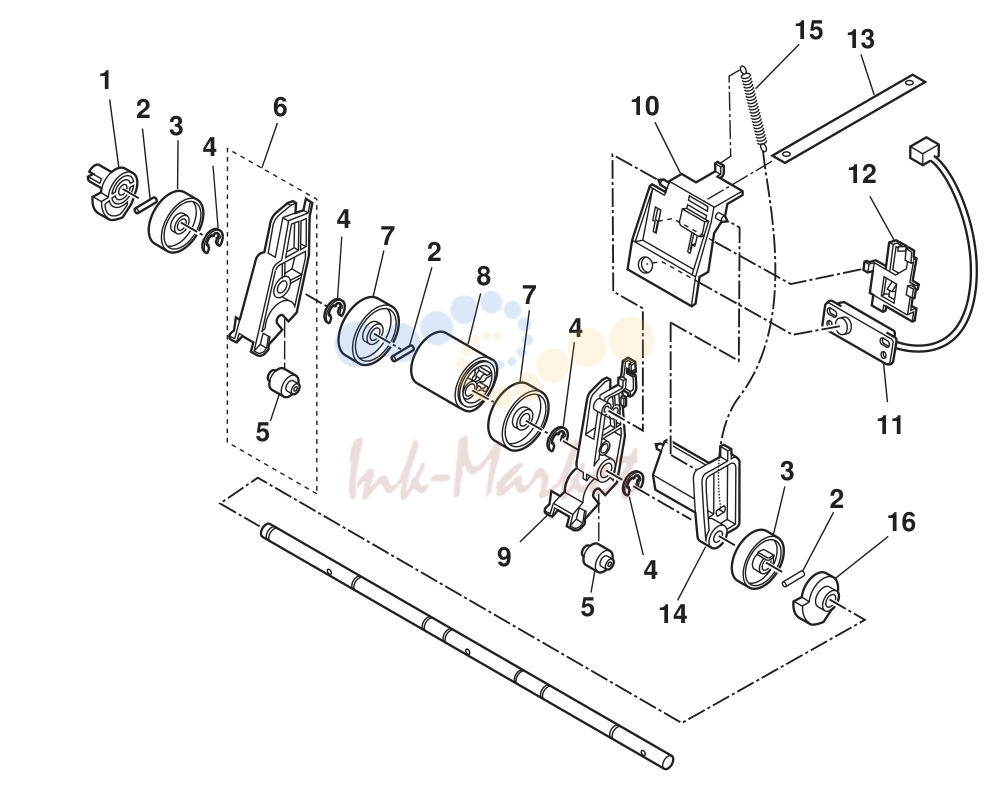

18. FAX-L200/L240/L280/L290 2.PARTS LAYOUT & PARTS LIST

№	Артикул	Описание
2	XD9-0159-000 запросить цену →	3 PIN, DOWEL
3	RB2-1703-000 запросить цену →	2 ROLLER, SUB
4	XD9-0131-000 запросить цену →	4 RING,E
5	RB2-1701-000 запросить цену →	2 ROLLER, FEED
6	RG5-3492-000 запросить цену →	1 FEED ROLLER ASS’Y, LEFT
7	RB2-1633-000 запросить цену →	2 ROLLER, SUB
8	RB2-6223-000 запросить цену →	1 ROLLER, PAPER PICK-UP
9	HB1-3013-000 запросить цену →	1 HOLDER, ROLLER
10	HB1-3011-040 запросить цену →	1 HOLDER, TONER SENSOR
11	HH7-2423-000 запросить цену →	1 TONER SENSOR ASS’Y FAX-L200/L280
12	HB1-3012-000 запросить цену →	1 SUPPORTER, TONER SENSOR
13	HB1-3015-000 запросить цену →	1 BELT, TONER SENSOR
14	HB1-3014-000 запросить цену →	1 SUB HOLDER, ROLLER
15	HS5-2139-000 запросить цену →	1 SPRING, TONER SENSOR
16	RB1-7194-000 запросить цену →	1 CAM, RIGHT
2	RB1-7203-000 запросить цену →	1 ARM, PRESSURE
3	RB2-1700-030 запросить цену →	1 LEVER, REGISTRATION SENSOR
4	RB1-7205-000 запросить цену →	1 SPRING, TORSION
5	RS5-2503-000 запросить цену →	1 SPRING, COMPRESSION
6	WG8-5362-000 запросить цену →	1 PHOTO-INTERRUPTER, TLP1241
7	RB1-7200-030 запросить цену →	1 HOLDER

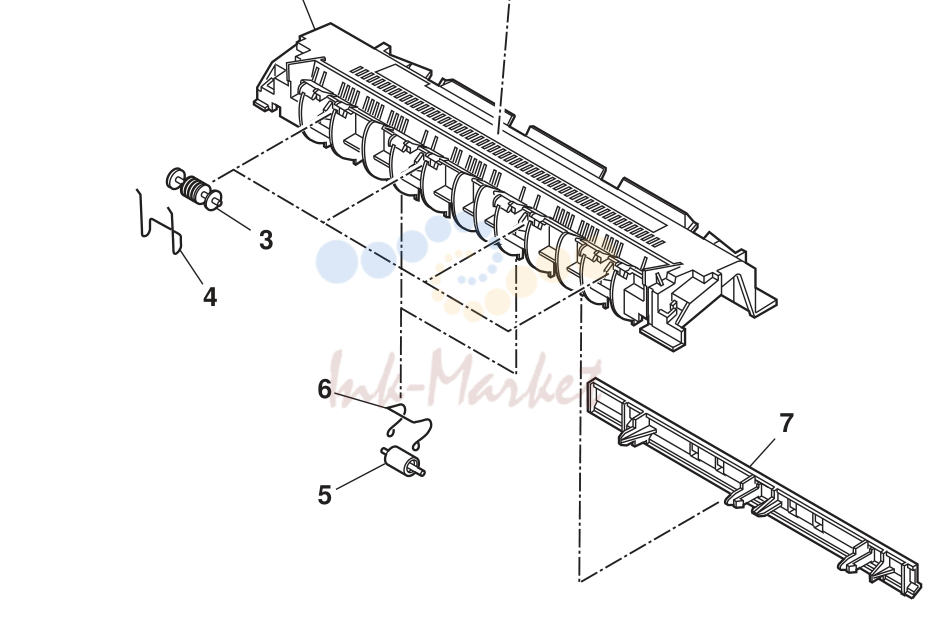

19. FAX-L200/L240/L280/L290 2.PARTS LAYOUT & PARTS LIST

№	Артикул	Описание
2	RB2-1686-020 запросить цену →	1 FRAME
3	RB1-7284-020 запросить цену →	4 ROLLER, FACE DOWN
4	RB1-7286-000 запросить цену →	4 SPRING, WIRE
5	RB2-1685-000 запросить цену →	2 ROLLER, FACE UP
6	RB1-7287-000 запросить цену →	2 SPRING, WIRE
7	RB1-7334-000 запросить цену →	1 GUIDE, JAMMED PAPER REMOVAL

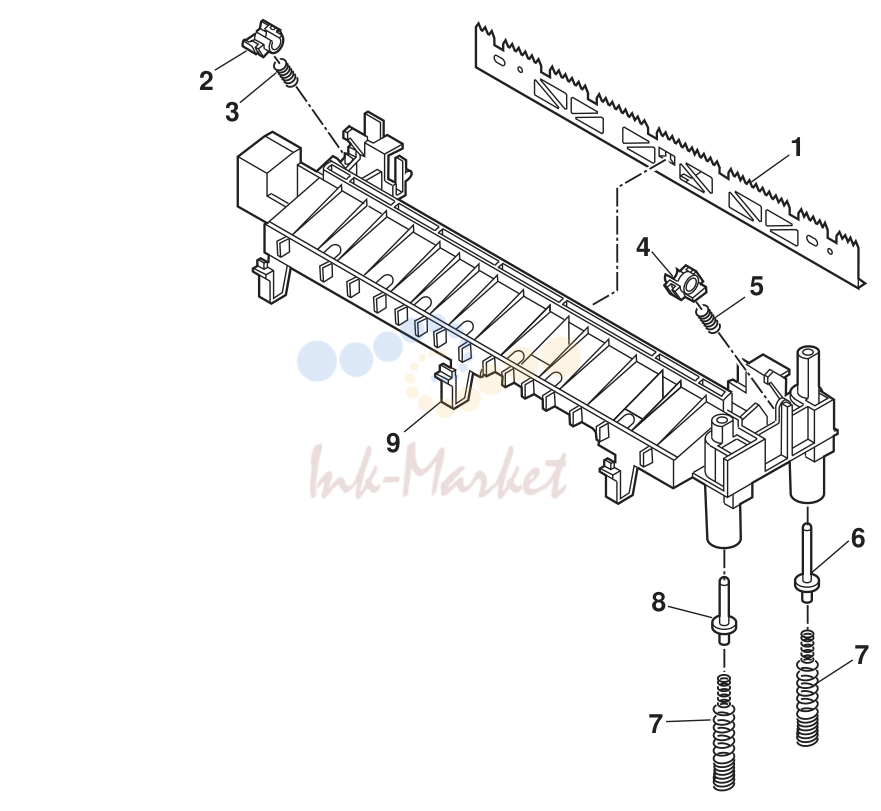

20. FAX-L200/L240/L280/L290 2.PARTS LAYOUT & PARTS LIST

№	Артикул	Описание
2	RB2-1655-000 запросить цену →	1 BUSHING
3	RS5-2504-000 запросить цену →	1 SPRING, COMPRESSION
4	RB2-6214-000 запросить цену →	1 BUSHING
5	RS5-2505-000 запросить цену →	1 SPRING, COMPRESSION
6	RB1-7237-000 запросить цену →	1 PIN, CONTACT
7	RS5-2512-000 запросить цену →	2 SPRING, COMPRESSION
8	RB1-7236-000 запросить цену →	1 PIN, CONTACT
9	RB2-1654-000 запросить цену →	1 BLOCK, TRANSFER

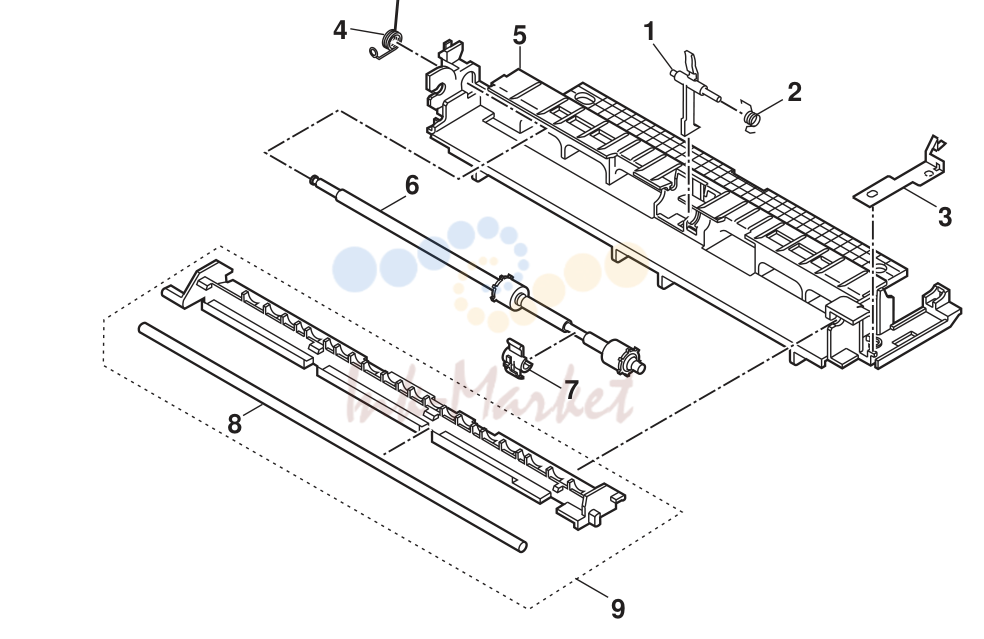

21. FAX-L200/L240/L280/L290 2.PARTS LAYOUT & PARTS LIST

№	Артикул	Описание
2	RB1-7294-000 запросить цену →	1 SPRING, TORSION
3	RB2-1691-000 запросить цену →	1 SPRING, LEAF
4	RB1-7277-000 запросить цену →	1 SPRING, TORSION
5	RB2-1687-000 запросить цену →	1 GUIDE, SEPARATION
6	RF5-2368-000 запросить цену →	1 ROLLER, FACE UP
7	RB2-1690-000 запросить цену →	1 BUSHING
8	RB2-1689-000 запросить цену →	1 ROD, REINFORCEMENT
9	RG5-3476-030 запросить цену →	1 FLAPPER
