Canon dadf-j1-pc — каталог запчастей со схемами

Содержание

1. ASSEMBLY LOCATION DIAGRAM
2. FRAME ASSEMBLY (1/2)
3. PICK-UP TRAY ASSEMBLY
4. PAPER PICK-UP ASSEMBLY (1/4)

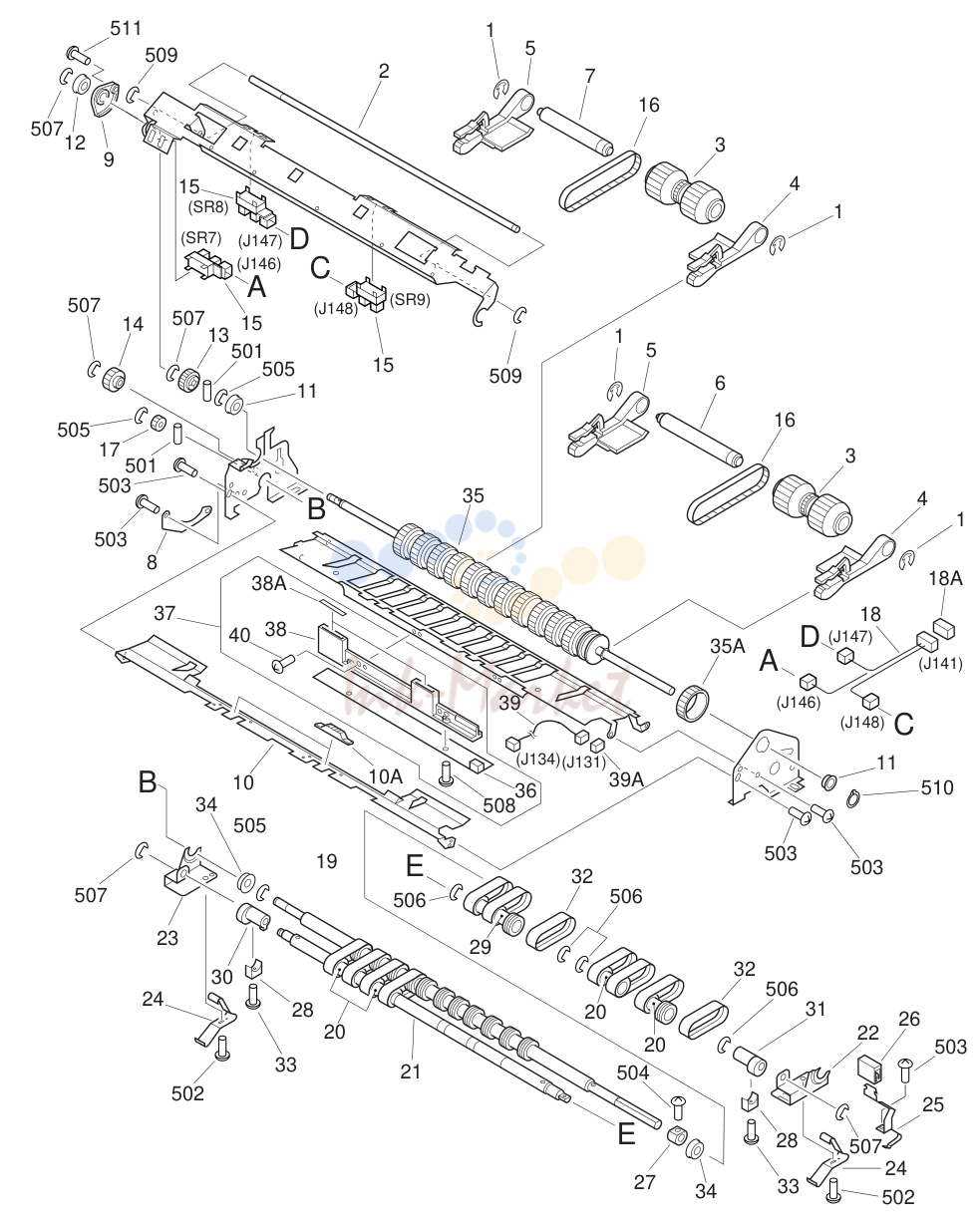

5. SEPARATION ASSEMBLY

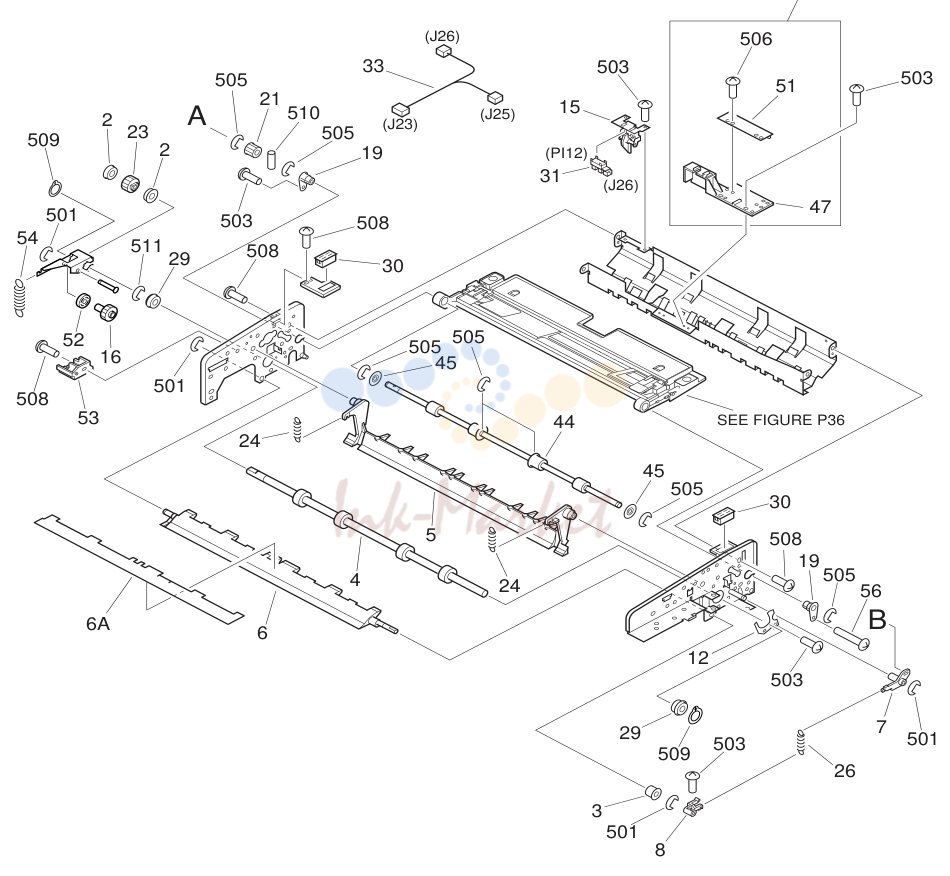

6. PAPER DELIVERY ASSEMBLY (1/2)

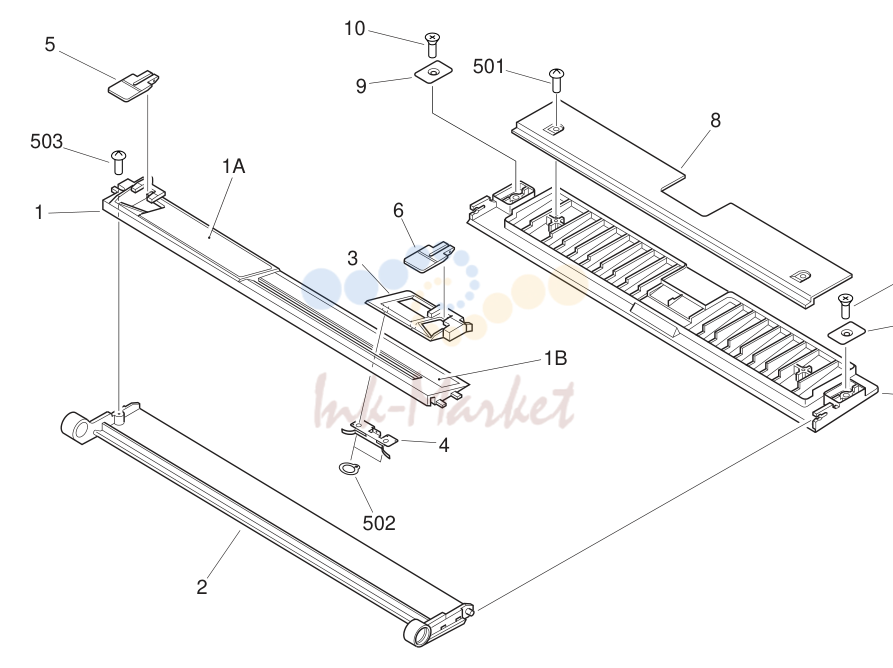

7. MANUAL TRAY ASSEMBLY

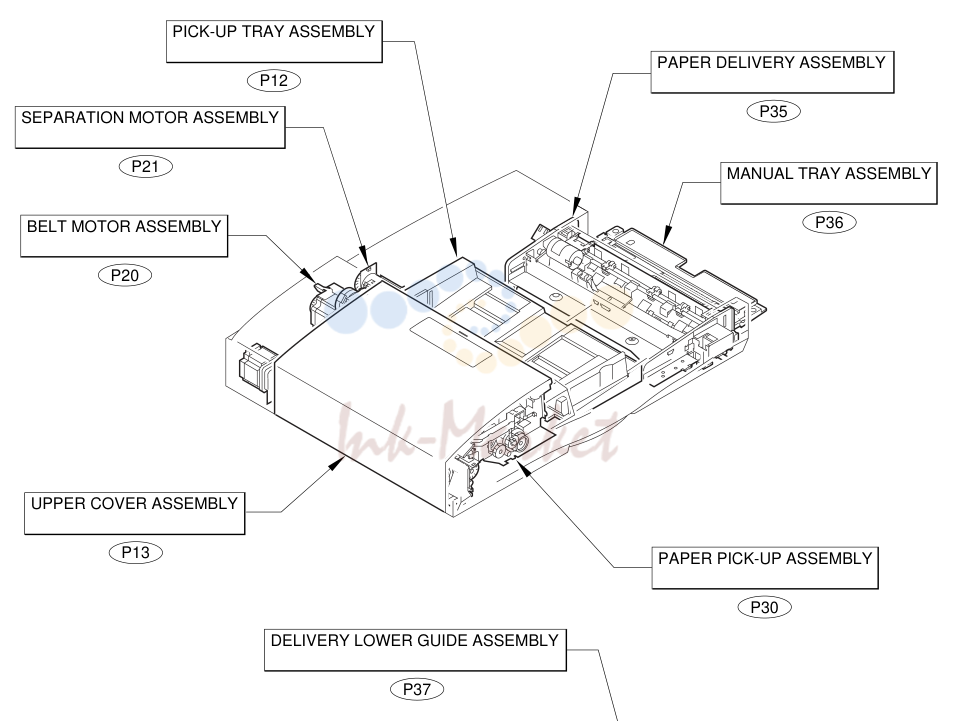

1. ASSEMBLY LOCATION DIAGRAM

№	Артикул	Описание
1	FB4-7741-030 запросить цену →	1 COVER, MAIN
2	FB4-7744-000 запросить цену →	1 COVER, SMALL
3	FB4-7753-000 запросить цену →	1 COVER, REAR, LEFT
4	FB4-7754-000 запросить цену →	1 COVER, REAR, RIGHT
5	FG6-2817-030 запросить цену →	1 FRONT COVER ASSEMBLY
6	FB4-7751-000 запросить цену →	1 MOUNT, FRONT COVER
7	FF5-8108-000 запросить цену →	1 COVER, FRONT, UPPER
8	FF5-8109-000 запросить цену →	1 COVER, FRONT, LOWER
9	FG6-2739-000 запросить цену →	1 DELIVERY TRAY ASSEMBLY
10	FB3-3143-020 запросить цену →	1 TRAY 2, COPY
11	FB4-7738-000 запросить цену →	1 TRAY, DELIVERY,
12	FB4-7739-000 запросить цену →	1 TRAY, DELIVERY,
13	FB4-7740-000 запросить цену →	1 TRAY, DELIVERY,
14	FB4-7752-000 запросить цену →	2 KNOB, COIN SLOT
15	XA9-0643-000 запросить цену →	2 SCREW,RS,M4X10
16	XA9-0606-000 запросить цену →	3 SCREW, M4X10
17	XA9-0605-000 запросить цену →	1 SCREW,P,M4X8
18	XA9-0780-000 запросить цену →	2 SCREW,P,M4X12
501	XB1-2400-606 запросить цену →	12 SCREW,MACH.,TRUSS HEAD,M4X6

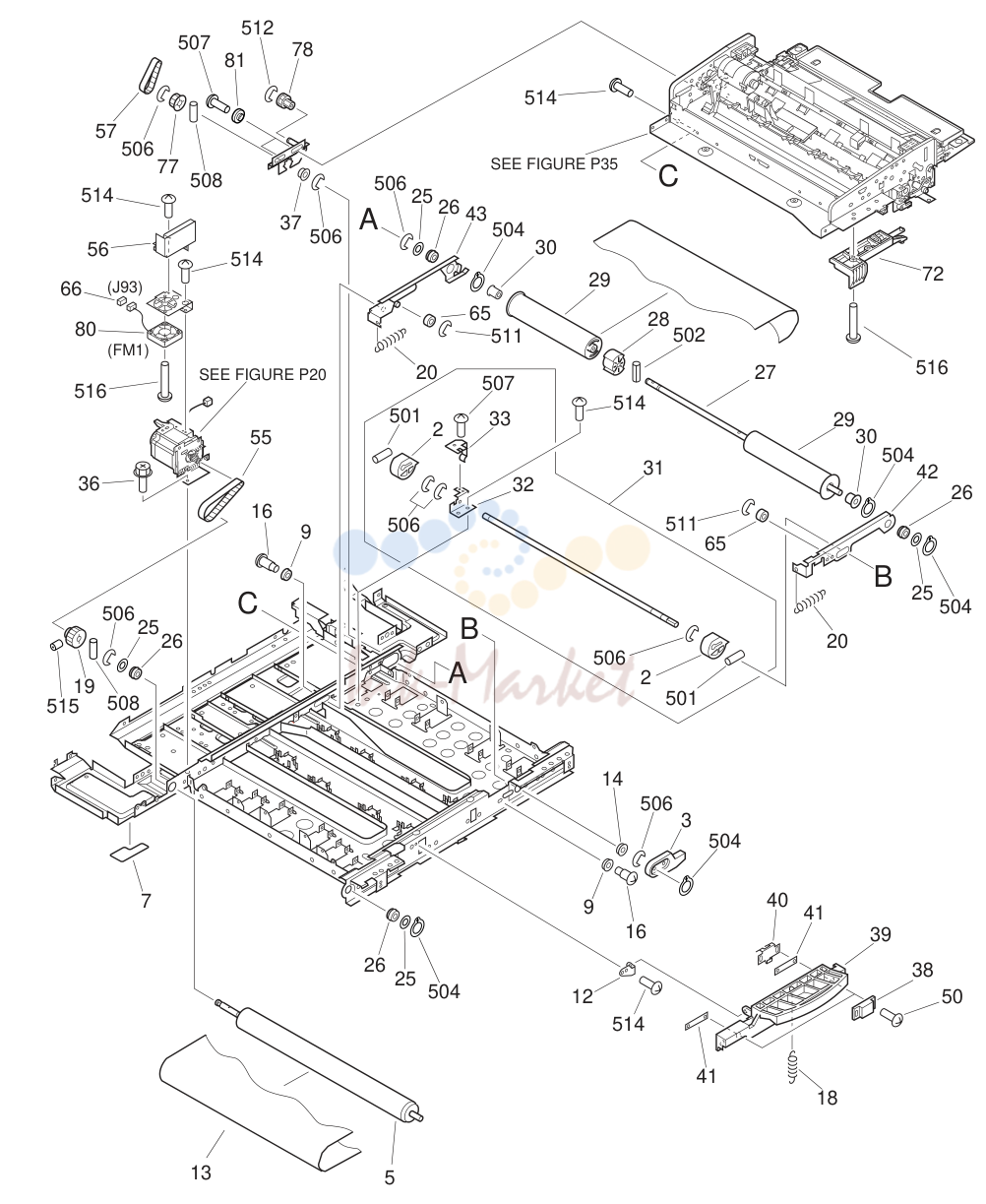

2. FRAME ASSEMBLY (1/2)

№	Артикул	Описание
1	FB5-9542-000 запросить цену →	2 ELIMINATOR, STATIC CHARGE
2	FB4-7763-000 запросить цену →	2 CAM, RELEASE
3	FB4-7764-000 запросить цену →	1 LEVER, RELEASE
4	WG8-5421-000 запросить цену →	1 PHOTO-INTERRUPTER SR4 J124
5	FB4-7782-000 запросить цену →	1 ROLLER, BELT DRIVE
6	FB4-7789-000 запросить цену →	10 ARM, ROLLER
7	FB5-9552-000 запросить цену →	1 LABEL, DISCRIMINATE
8	FC1-3044-000 запросить цену →	2 FOOT, RUBBER, FRONT
9	FC2-1191-000 запросить цену →	2 SPACER
10	FC2-1204-000 запросить цену →	4 ROLLER
11	FC2-1206-000 запросить цену →	10 ROLLER
12	FC2-1209-000 запросить цену →	1 SUPPORT, HANDLE
13	FB5-9541-000 запросить цену →	1 BELT, DOCUMENT FEED, C
14	FS1-1046-000 запросить цену →	1 BUSHING
15	FS1-9102-000 запросить цену →	6 SCREW,STEPPED,M3
16	FS1-9199-000 запросить цену →	2 SCREW,STEPPED,M4
17	FS4-2360-000 запросить цену →	4 SPRING, TENSION
18	FS4-2362-000 запросить цену →	1 SPRING, TENSION
19	FS5-3733-000 запросить цену →	1 PULLEY, 46T
20	FS7-2022-000 запросить цену →	2 SPRING, TENSION
21	FS7-2025-000 запросить цену →	6 SPRING, TENSION
22	FS7-2026-000 запросить цену →	4 SPRING, TENSION
23	XA9-0679-000 запросить цену →	4 SCREW,MACH.,FLAT HEAD,M3X4
24	FG2-9371-000 запросить цену →	1 DELIVERY CABLE J2,21,112
25	XD9-0151-000 запросить цену →	4 WASHER
26	XG9-0237-000 запросить цену →	4 BEARING, BALL
27	FB4-7783-000 запросить цену →	1 SHAFT, ROLLER
28	FC2-1195-000 запросить цену →	1 BUSHING
29	FC2-1196-000 запросить цену →	2 ROLLER, TURN
31	FG6-2792-000 запросить цену →	1 RELEASE CAM ASSEMBLY
32	FB4-7761-000 запросить цену →	1 HOLDER, RELEASE
33	FB4-7762-000 запросить цену →	1 SPRING, LEAF
34	FG2-9374-000 запросить цену →	1 DELIVERY LOCK CABLE J3,31
35	XA9-1249-000 запросить цену →	4 SCREW,MACH.,TRUSS HEAD,M4X6
36	XA9-0732-000 запросить цену →	18 SCREW,RS,M4X8
37	FS1-1510-000 запросить цену →	1 BUSHING
38	FA3-4725-000 запросить цену →	2 CATCH, MAGNET
39	FB4-7786-000 запросить цену →	1 HANDLE
40	FB4-7787-000 запросить цену →	1 PLATE, GROUNDING
41	FC2-1208-000 запросить цену →	2 NUT, CATCH
42	FF5-8131-000 запросить цену →	1 PLATE, TENSION, FRONT
43	FF5-8132-000 запросить цену →	1 PLATE, TENSION, REAR
44	FB4-7003-000 запросить цену →	3 SPRING, COMPRESSION
45	FB4-7788-000 запросить цену →	1 GUIDE, BELT
46	FG6-7727-000 запросить цену →	1 UPPER COVER SENSOR ASSEMBLY
47	VT2-0006-014 запросить цену →	5 SUPPORT, PCB
48	FB4-7791-000 запросить цену →	1 FLAG, UPPER COVER SENSOR
49	FB4-7792-000 запросить цену →	1 SPRING, TORSION
50	XA9-0253-000 запросить цену →	4 SCREW,MACH.,PAN HEAD, M3X8
51	FS5-9570-000 запросить цену →	1 SCREW,STEPPED,M4
52	WG8-5382-000 запросить цену →	1 PHOTO-INTERRUPTER SR10 J125
53	FG6-2801-000 запросить цену →	1 REVERSE MOTOR DRIVER ASSEMBLY
54	FG2-9370-000 запросить цену →	1 INTERFACE CABLE J1,4,501
55	XF9-0685-000 запросить цену →	1 BELT, TIMING, 113T
56	FG6-7717-000 запросить цену →	1 BELT MOTOR DRIVER ASSEMBLY
57	XF2-1604-560 запросить цену →	1 BELT, TIMING
58	FB5-9544-000 запросить цену →	1 HINGE, LEFT
59	FF5-8210-000 запросить цену →	1 PILLAR, LEFT
61	FB5-9545-000 запросить цену →	1 HINGE, RIGHT
62	FF5-8211-000 запросить цену →	1 PILLAR, RIGHT
63	FS5-9571-000 запросить цену →	4 SCREW,STEPPED,M4
64	FB5-9554-000 запросить цену →	3 ROLLER, BELT GUIDE
65	XG9-0424-000 запросить цену →	2 BEARING, BALL
66	VS1-5057-003 запросить цену →	1 CONNECTOR, SNAP TIGHT J93
67	FB4-7747-000 запросить цену →	1 GUIDE, CABLE,
68	FB4-7748-000 запросить цену →	1 GUIDE, CABLE,
69	FB4-7749-000 запросить цену →	1 GUIDE, CABLE,
70	FB4-7750-000 запросить цену →	1 PLATE, CABLE SUPPORT
71	FB4-7755-000 запросить цену →	1 JOINT, LEFT
72	FB4-7756-000 запросить цену →	1 JOINT, RIGHT
73	FB4-7772-000 запросить цену →	1 PLATE, CLOCK SENSOR
74	FB4-7793-000 запросить цену →	2 PIN, HINGE
75	FB4-8037-000 запросить цену →	2 PLATE, SUPPORT
76	FS2-1617-000 запросить цену →	2 BEARING, BALL
77	FS5-3736-000 запросить цену →	1 PULLEY, 27T
78	FU3-0038-000 запросить цену →	1 GEAR, 14T/PULLY, 15T
79	FS7-2054-000 запросить цену →	1 SPRING, TENSION
80	FH6-1486-000 запросить цену →	1 FAN, COOLING FM1 J93
81	FB5-9538-000 запросить цену →	2 COLLAR, SLIDE
501	XD3-2200-182 запросить цену →	5 PIN,DOWEL
502	XD3-1200-162 запросить цену →	1 PIN,SPRING
503	XB1-2400-606 запросить цену →	1 SCREW,MACH.,TRUSS HEAD,M4X6
504	XD2-2100-802 запросить цену →	5 RING,GRIP
505	XB1-2300-606 запросить цену →	1 SCREW,MACH.,TRUSS HEAD,M3X6
506	XD2-1100-642 запросить цену →	9 RING,E
507	XB1-2300-609 запросить цену →	3 SCREW,MACH.,TRUSS HEAD,M3X6
508	XD3-2200-122 запросить цену →	2 PIN,DOWEL
510	XB7-2100-409 запросить цену →	1 NUT,HEX,M4
511	XD2-1100-322 запросить цену →	2 RING,E
512	XD2-1100-402 запросить цену →	1 RING,E
513	XB1-2400-409 запросить цену →	4 SCREW,MACH.,TRUSS HEAD,M4X4
514	XB1-2400-609 запросить цену →	20 SCREW,MACH.,TRUSS HEAD,M4X6
515	XB6-2400-409 запросить цену →	2 SETSCREW,M4X4
516	XB1-2401-609 запросить цену →	6 SCREW,MACH.,TRUSS HEAD,M4X16

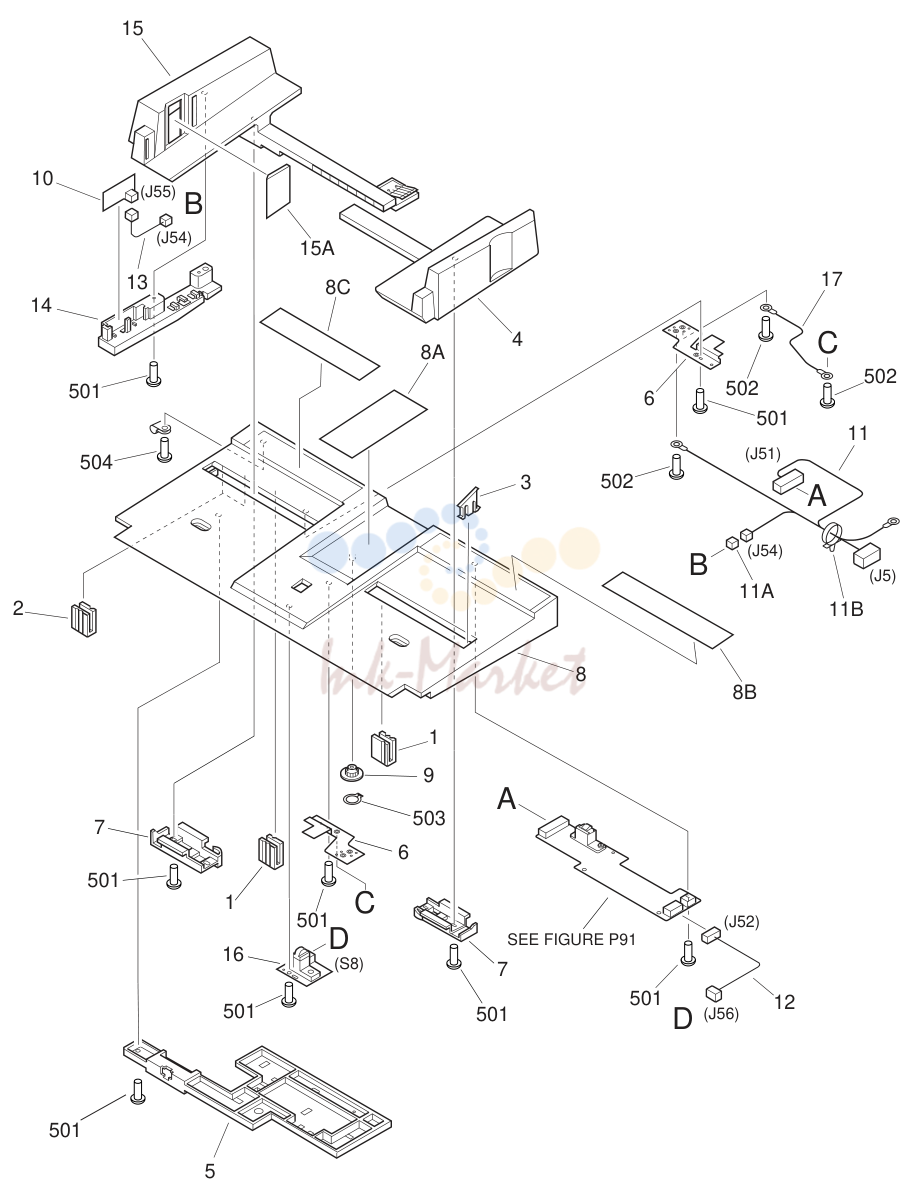

3. PICK-UP TRAY ASSEMBLY

№	Артикул	Описание
1	FB4-7710-000 запросить цену →	2 BLOCK, TRAY RACK, A4R
2	FB4-7711-000 запросить цену →	2 BLOCK, TRAY RACK, LTR-R
3	FB4-7712-000 запросить цену →	1 BLOCK, TRAY LIMIT
4	FF5-8214-000 запросить цену →	1 GUIDE, SLIDE, FRONT
5	FB4-7719-000 запросить цену →	1 COVER, SLIDE SWITCH
6	FB5-9529-000 запросить цену →	2 PLATE, GROUNDING
7	FC1-6179-000 запросить цену →	2 CLAMP, GUIDE
8	FF5-8120-040 запросить цену →	1 TRAY, PICK-UP AB SIZE
9	FS4-0177-000 запросить цену →	1 GEAR, 16T
10	FG2-9368-000 запросить цену →	1 INDICATOR PCB ASSEMBLY
11	FG3-1816-000 запросить цену →	1 CABLE, PICK-UP TRAY J5,51,54
12	FG3-1817-000 запросить цену →	1 CABLE, PICK-UP TRAY SUB J52,56
13	FG3-2265-000 запросить цену →	1 CABLE, DISPLAY LED
14	FB4-7718-000 запросить цену →	1 HOLDER, PCB, DISPLAY LED
16	FG6-7735-000 запросить цену →	1 PRE-LAST ORIGINAL SENSOR ASS'Y
17	FG3-1819-000 запросить цену →	1 CABLE, GROUNDING
501	XB4-7300-609 запросить цену →	13 SCREW,TAPPING,TRUSS HEAD,M3X6
502	XB1-2400-606 запросить цену →	3 SCREW,MACH.,TRUSS HEAD,M4X6
503	XD2-2100-602 запросить цену →	1 RING,GRIP
504	XB4-7400-609 запросить цену →	1 SCREW,TAPPING,TRUSS HEAD,M4X6
1	FB4-7601-000 запросить цену →	1 PLATE, UPPER COVER, FRONT
2	FB4-7602-000 запросить цену →	1 PLATE, UPPER COVER, REAR
3	FB4-7604-000 запросить цену →	3 ROD
4	FB4-7605-000 запросить цену →	3 GUIDE
5	FB4-7606-000 запросить цену →	1 SPRING, LEAF
6	FB4-7607-000 запросить цену →	1 FLAG, SENSOR, PRE-REVERSE
7	FB4-8030-000 запросить цену →	1 SPRING, TORSION
8	FB4-8057-000 запросить цену →	1 SPRING, LEAF
9	FC2-2146-000 запросить цену →	6 SPRING, LEAF
10	FC2-3245-000 запросить цену →	3 ROLLER
11	FF6-1301-000 запросить цену →	1 COVER, UPPER AB SIZE
501	XB4-7300-609 запросить цену →	6 SCREW,TAPPING,TRUSS HEAD,M3X6
1	FB4-7765-000 запросить цену →	1 MOUNT, MOTOR
2	FB4-7766-000 запросить цену →	1 PLATE, TENSION
3	FB4-7767-000 запросить цену →	1 MOUNT, SENSOR
4	FS7-2023-000 запросить цену →	2 SPRING, TENSION
5	WG8-5421-000 запросить цену →	1 PHOTO-INTERRUPTER SR1 J121
6	XH9-0111-000 запросить цену →	1 DAMPER
7	FH6-1634-000 запросить цену →	1 MOTOR, STEPPING, DC2.15V M2 J72
501	XB6-7300-409 запросить цену →	1 SCREW,TP,M3X4
502	XB1-2400-809 запросить цену →	2 SCREW,MACH.,TRUSS HEAD,M4X8
503	XB1-2400-609 запросить цену →	2 SCREW,MACH.,TRUSS HEAD,M4X6
504	XB6-7400-609 запросить цену →	2 SCREW,TP,M4X6
1	FB4-7769-000 запросить цену →	1 LINK, SHUTTER, B
2	FB4-7770-000 запросить цену →	1 ROD
3	FH6-1637-000 запросить цену →	1 MOTOR, DC24V M4 J81
4	FS5-3732-000 запросить цену →	1 PULLEY, 18T/55T
5	FS7-2675-000 запросить цену →	1 SPRING, TENSION
6	FH7-5874-000 запросить цену →	1 SOLENOID, DC24V SL2 J92
7	XF9-0543-000 запросить цену →	1 BELT, TIMING
8	FF5-8212-000 запросить цену →	1 MOUNT, PULLEY
9	FS5-6323-000 запросить цену →	1 FLANGE
10	VS1-5057-003 запросить цену →	1 CONNECTOR, SNAP TIGHT SEE NOTE J92
501	XB1-2400-409 запросить цену →	3 SCREW,MACH.,TRUSS HEAD,M4X4
502	XB1-2300-409 запросить цену →	4 SCREW,MACH.,TRUSS HEAD,M3X4
503	XD2-2100-402 запросить цену →	1 RING,GRIP
504	XD3-1200-142 запросить цену →	1 PIN,SPRING
505	XD2-1100-402 запросить цену →	1 RING,E

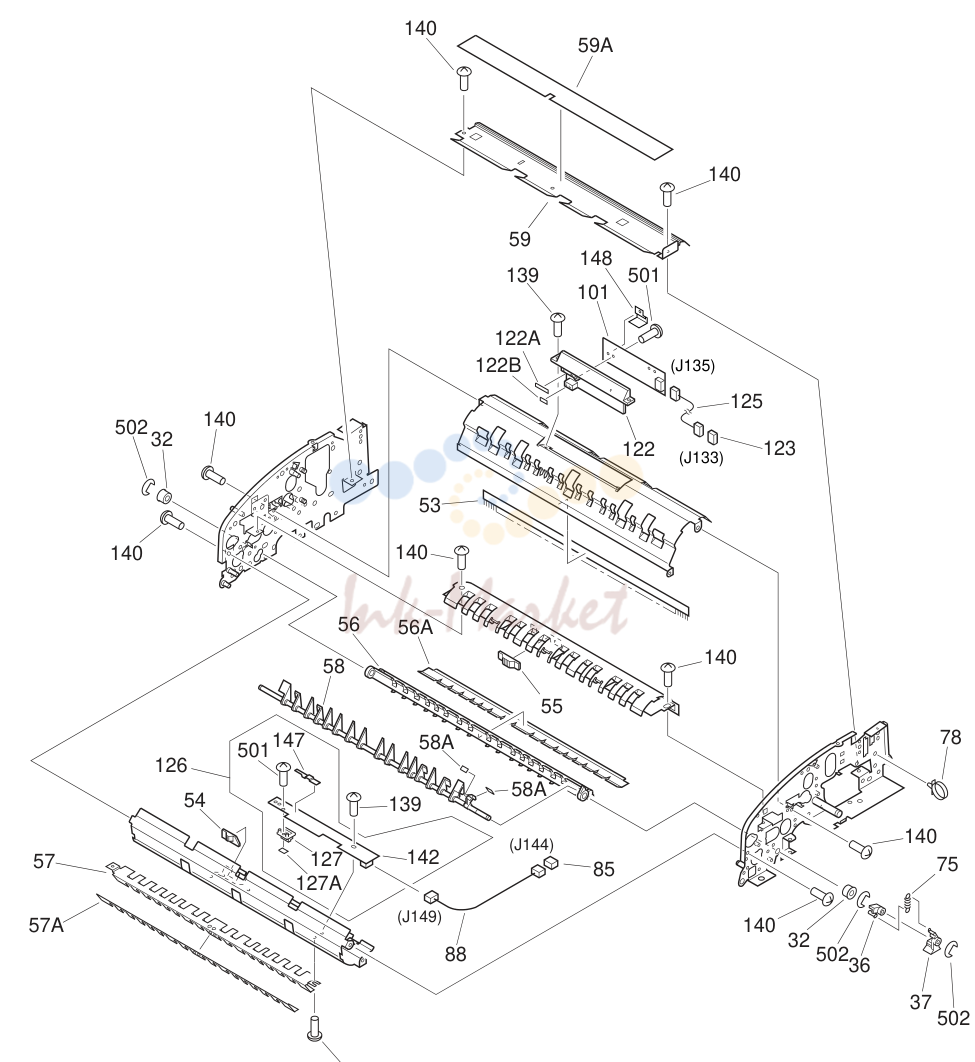

4. PAPER PICK-UP ASSEMBLY (1/4)

№	Артикул	Описание
1	FB4-7556-000 запросить цену →	1 SHAFT, STOPPER
2	FB4-7557-000 запросить цену →	2 PLATE, POSITIONING
3	FB4-7559-000 запросить цену →	1 GUIDE, PICK-UP CABLE
4	FB4-7560-000 запросить цену →	1 ROLLER, REGISTRATION
5	FB4-7561-000 запросить цену →	1 ROLLER, REGISTRATION PRESSURE
6	FB4-7562-000 запросить цену →	1 ROLLER, PICK-UP
7	FB4-7563-000 запросить цену →	1 ROLLER, PICK-UP PRESSURE
8	FB4-7564-000 запросить цену →	2 ROLLER, REVERSE
9	FB4-7565-000 запросить цену →	1 PLATE, TENSION, FRONT
10	FB4-7566-000 запросить цену →	1 PLATE, TENSION, REAR
11	FB4-7567-000 запросить цену →	1 PLATE, PICK-UP TENSION, FRONT
12	FB4-7568-000 запросить цену →	1 PLATE, PICK-UP TENSION, REAR
13	FB4-7570-000 запросить цену →	1 UPPER GUIDE, PICK-UP, A
14	FB4-7571-000 запросить цену →	1 UPPER GUIDE, PICK-UP, B
15	FB4-7572-000 запросить цену →	1 UPPER GUIDE, PICK-UP, C
16	FB4-7576-000 запросить цену →	1 ARM, RELEASE, FRONT
17	FB4-7577-000 запросить цену →	1 ARM, RELEASE, REAR
18	FB4-7578-000 запросить цену →	2 CAM, PICK-UP RELEASE
19	FB4-7579-000 запросить цену →	2 LINK, PICK-UP RELEASE
20	FB4-7584-000 запросить цену →	1 LINK, FRONT
21	FB4-7585-000 запросить цену →	1 LINK, REAR
22	FB4-7586-000 запросить цену →	1 ARM, FRONT
23	FB4-7587-000 запросить цену →	1 ARM, REAR
24	FB4-7588-000 запросить цену →	2 HOLDER, ARM
25	FB4-7589-000 запросить цену →	1 HOLDER, SENSOR
26	FB4-7590-000 запросить цену →	1 GUARD, SENSOR
27	FB4-7591-000 запросить цену →	3 ROLLER, LOWER GUIDE
28	FB4-7592-000 запросить цену →	1 SHAFT, ROLLER, LOWER GUIDE
30	FB4-7594-000 запросить цену →	2 LEVER, ROLLER RELEASE
31	FB4-7595-000 запросить цену →	1 PLATE, REGISTRATION ADJUSTING
32	FB4-7596-000 запросить цену →	2 BUSHING
33	FB4-7599-000 запросить цену →	1 COVER, INTERNAL
34	FB4-7620-000 запросить цену →	1 LINK, SOLENOID
35	FB4-7625-000 запросить цену →	1 STOPPER, LOWER GUIDE
36	FB4-7656-000 запросить цену →	1 LINK, DEFLECTOR
37	FB4-7658-000 запросить цену →	1 LINK, A
38	FB4-7660-000 запросить цену →	1 SUPPORT PLATE, GEAR, REAR
39	FB4-7662-000 запросить цену →	1 RING, CLUTCH
40	FB4-7663-000 запросить цену →	1 RING, GEAR, A
41	FB4-7664-000 запросить цену →	1 RING, GEAR, B
42	FB4-7669-000 запросить цену →	1 GEAR, 24T
43	FB4-7670-000 запросить цену →	1 GEAR, 24T
44	FB4-7745-000 запросить цену →	1 GUIDE, CABLE,
45	FB4-7746-000 запросить цену →	1 GUIDE, CABLE,
46	FB4-7768-000 запросить цену →	1 LINK, SHUTTER, A
47	FB4-7794-000 запросить цену →	1 ARM, COVER, FRONT
48	FB4-7795-000 запросить цену →	1 ARM, COVER, REAR
49	FB4-8031-000 запросить цену →	1 SPRING, TORSION
50	FB4-8032-000 запросить цену →	1 SPRING, TORSION
51	FB4-8033-000 запросить цену →	1 SPRING, TORSION
52	FC2-1351-000 запросить цену →	1 DISK, CLOCK
53	FC1-7810-000 запросить цену →	1 ELIMINATOR, STATIC CHARGE
54	FB4-7653-000 запросить цену →	2 PRISM, B
55	FB4-7652-000 запросить цену →	1 PRISM, A
56	FF6-1307-000 запросить цену →	1 GUIDE, CENTER
57	FF5-8090-000 запросить цену →	1 GUIDE, PRE-REVERSE
58	FF5-8091-000 запросить цену →	1 FLAPPER, PRE-REVERSE
59	FF6-1300-000 запросить цену →	1 GUIDE, PAPER PICK-UP
60	FF5-8204-000 запросить цену →	1 PLATE, TENSION
61	FF5-8205-000 запросить цену →	1 SUPPORT PLATE, GEAR, FRONT
62	FS1-1376-000 запросить цену →	2 BUSHING
63	FS1-1528-000 запросить цену →	1 BUSHING
64	FS1-9010-000 запросить цену →	3 SCREW,STEPPED,M3X2.2
65	FS2-9394-000 запросить цену →	2 SCREW,STEPPED,M3X1.4
66	FS5-3731-000 запросить цену →	2 PULLEY, 28T
67	FS7-0312-000 запросить цену →	2 GEAR, 25T/PULLEY, 28T
68	FS7-0313-000 запросить цену →	1 GEAR, 22T/PULLEY, 27T
69	FS7-0314-000 запросить цену →	2 GEAR, 24T
70	FS7-0315-000 запросить цену →	2 GEAR, 24T
71	FS7-2028-000 запросить цену →	2 SPRING, TENSION
72	FS7-2029-000 запросить цену →	2 SPRING, TENSION
73	FS7-2033-000 запросить цену →	1 SPRING, TENSION
74	FS7-2036-000 запросить цену →	1 SPRING, TENSION
75	FS7-2038-000 запросить цену →	1 SPRING, TENSION
76	FS7-2055-000 запросить цену →	1 SPRING, COMPRESSION
77	WG8-5382-000 запросить цену →	3 PHOTO-INTERRUPTER SR3,4,6
78	WT2-5041-000 запросить цену →	3 TIE, CABLE
79	XD9-0153-000 запросить цену →	2 WASHER
80	XF9-0682-000 запросить цену →	1 BELT, TIMING, 95T
81	XF9-0683-000 запросить цену →	1 BELT, TIMING, 130T
82	FS7-2045-000 запросить цену →	2 SPRING,TENSION
83	XG9-0237-000 запросить цену →	12 BEARING, BALL
84	VS1-5057-002 запросить цену →	2 CONNECTOR, SNAP TIGHT J101,102
86	FG2-9382-000 запросить цену →	1 REGISTRATION SENSOR SUB CABLE J132,133,136
87	FG2-9383-000 запросить цену →	1 DOCUMENT SENSOR CABLE J140,145
88	FG2-9385-000 запросить цену →	1 REVERSE SENSOR CABLE J144,149
89	FG6-7729-000 запросить цену →	1 PRE-REGISTRATION GUIDE ASS'Y
90	FB4-7617-000 запросить цену →	1 FLAPPER, REVERSE
91	FB4-7618-000 запросить цену →	1 PLATE, SUPPORT
92	FF5-8096-000 запросить цену →	1 GUIDE, REGISTRATION
93	FF6-1305-000 запросить цену →	1 GUIDE, PRE-REGISTRATION
94	FS7-2043-000 запросить цену →	1 SPRING, COMPRESSION
95	FG6-2806-000 запросить цену →	1 LOWER GUIDE ASSEMBLY
96	FB4-7626-000 запросить цену →	2 SPRING, LEAF
97	FB4-7628-000 запросить цену →	1 LINK, B
98	FB4-8075-000 запросить цену →	1 DEFLECTOR, REVERSE
99	VS1-5057-002 запросить цену →	1 CONNECTOR, SNAP TIGHT SEE NOTE J91
100	FF5-8104-030 запросить цену →	1 COVER, LOWER GUIDE
101	FG2-9363-000 запросить цену →	1 REGISTRATION SENSOR PCB ASS'Y
102	XF9-0699-000 запросить цену →	1 BELT, TIMING, 74T
103	FS1-9009-000 запросить цену →	4 SCREW,STEPPED,M3
104	FS7-2030-000 запросить цену →	1 SPRING, TENSION
105	FB4-7611-000 запросить цену →	1 MOUNT, MOTOR
106	FB4-7612-000 запросить цену →	1 PLATE, TENSION
108	FC2-1479-000 запросить цену →	1 DAMPER
109	FS7-2032-000 запросить цену →	2 SPRING, TENSION
110	FC2-1473-000 запросить цену →	1 PULLEY
111	FF5-8095-000 запросить цену →	1 MOUNT, PICK-UP MOTOR
112	FF5-8203-000 запросить цену →	1 PLATE, TENSION
113	FS7-0317-000 запросить цену →	1 GEAR, 16T/PULLEY, 54T
114	FS7-2034-000 запросить цену →	1 SPRING, TENSION
115	FF5-8097-000 запросить цену →	1 MOUNT, SOLENOID
116	FS7-2035-000 запросить цену →	1 SPRING, TENSION
117	FB4-7655-000 запросить цену →	1 LINK, SOLENOID, A
118	FB4-7657-000 запросить цену →	1 LINK, SOLENOID, B
119	FB4-8034-000 запросить цену →	1 SPRING, TORSION
120	FF5-8102-000 запросить цену →	1 MOUNT, SOLENOID
121	FS7-2037-000 запросить цену →	1 SPRING, TENSION
122	FF5-8093-000 запросить цену →	1 HOLDER, SENSOR
123	VS1-5057-006 запросить цену →	1 CONNECTOR, SNAP TIGHT J133
124	FG2-9361-000 запросить цену →	1 PHOTOTRANSISTOR PCB ASSEMBLY
125	FG2-9381-000 запросить цену →	1 REGISTRATION SENSOR CABLE J133,135
126	FG6-7734-000 запросить цену →	1 REVERSE SENSOR ASSEMBLY
127	FF5-8094-000 запросить цену →	1 COVER, SENSOR
128	FB4-7583-000 запросить цену →	1 MOUNT, DOCUMENT SENSOR
129	FB4-7582-000 запросить цену →	1 CAP, DOCUMENT SENSOR
130	FC2-1291-000 запросить цену →	1 PULLEY
131	FF5-8130-000 запросить цену →	1 PLATE, TENSION
132	FH7-5877-000 запросить цену →	1 CLUTCH, ELECTROMAGNETIC CL J102
133	FH6-1632-000 запросить цену →	1 MOTOR, STEPPING, DC3.2V M1 J602
135	FH7-5873-000 запросить цену →	1 SOLENOID, DC24V SL1 J91
136	FH7-5875-000 запросить цену →	1 SOLENOID, DC24V SL3 J101
137	XA9-1013-000 запросить цену →	2 SCREW, M3X8
138	XF9-0354-000 запросить цену →	1 BELT, TIMING
139	XA9-0894-000 запросить цену →	19 SCREW,M3X6
140	XA9-1035-000 запросить цену →	39 SCREW,M4X4
141	XD9-0152-000 запросить цену →	4 WASHER, SHIM
142	FG2-9365-000 запросить цену →	1 REVERSE SENSOR PCB ASSEMBLY
143	FG2-9362-000 запросить цену →	1 LED PCB ASSEMBLY
144	VS1-5057-006 запросить цену →	1 CONNECTOR, SNAP TIGHT SEE NOTE J111
145	WG8-5421-000 запросить цену →	1 PHOTO-INTERRUPTER SR5 J142
146	FB4-8064-000 запросить цену →	1 BUSHING
147	FB5-9533-000 запросить цену →	1 SHEET, REV. SENSOR PROTECTIVE
148	FB5-9532-000 запросить цену →	1 SHEET, REGI. SENSOR PROTECTIVE
149	FB4-8066-000 запросить цену →	1 LABEL, LOWER GUIDE WARNING AB SIZE ONLY
150	FB4-8067-000 запросить цену →	1 PLATE,STOP,FLAPPER
151	FB5-9530-000 запросить цену →	2 COLLAR, REGISTRATION LINK
152	FB5-9531-000 запросить цену →	2 COVER, HOOK
501	XB4-7300-609 запросить цену →	5 SCREW,TAPPING,TRUSS HEAD,M3X6
502	XD2-1100-402 запросить цену →	5 RING,E
503	XB6-7300-405 запросить цену →	6 SCREW,TP,M3X4
504	XB1-2300-606 запросить цену →	1 SCREW,MACH.,TRUSS HEAD,M3X6
505	XD2-1100-322 запросить цену →	17 RING,E
506	XB1-2400-809 запросить цену →	2 SCREW,MACH.,TRUSS HEAD,M4X8
507	XD1-1108-225 запросить цену →	2 SHIM
508	XB1-2300-609 запросить цену →	2 SCREW,MACH.,TRUSS HEAD,M3X6
509	XD3-1300-162 запросить цену →	1 PIN,SPRING
510	XB6-7260-409 запросить цену →	2 SCREW,TP,M2.6X4
511	XD3-1300-102 запросить цену →	1 PIN,SPRING
513	XD2-1100-502 запросить цену →	12 RING,E
514	XB1-2400-409 запросить цену →	2 SCREW,MACH.,TRUSS HEAD,M4X4
515	XD3-2200-122 запросить цену →	3 PIN,DOWEL
516	XB6-7300-409 запросить цену →	2 SCREW,TP,M3X4
517	XD2-1100-642 запросить цену →	14 RING,E
518	XD3-2200-142 запросить цену →	2 PIN,DOWEL
519	XD2-2100-402 запросить цену →	2 RING,GRIP
520	XD2-2100-602 запросить цену →	1 RING,GRIP
521	XD2-2100-802 запросить цену →	7 RING,GRIP
522	XB1-2300-409 запросить цену →	3 SCREW,MACH.,TRUSS HEAD,M3X4

5. SEPARATION ASSEMBLY

№	Артикул	Описание
1	FA4-1159-000 запросить цену →	4 RING, RETAINING
2	FB4-7634-000 запросить цену →	1 SHAFT
3	FB4-7640-000 запросить цену →	2 ROLLER, PICK-UP
4	FB4-7641-000 запросить цену →	2 ARM, PICK-UP, FRONT
5	FB4-7642-000 запросить цену →	2 ARM, PICK-UP, REAR
6	FB4-7643-000 запросить цену →	1 SHAFT, PICK-UP, FRONT
7	FB4-7644-000 запросить цену →	1 SHAFT, PICK-UP, REAR
8	FB4-7645-000 запросить цену →	1 PLATE, SUPPORT
9	FB4-7668-000 запросить цену →	1 GEAR, 54T
10	FF5-8100-000 запросить цену →	1 GUIDE, SEPARATION
11	FS1-1189-000 запросить цену →	2 BUSHING
12	FS1-1508-000 запросить цену →	1 BUSHING
13	FU3-0037-000 запросить цену →	1 GEAR, 20T
14	FS7-0322-000 запросить цену →	1 GEAR, 20T
15	WG8-5382-000 запросить цену →	3 PHOTO-INTERRUPTER SR7-9 J146-148
16	XF9-0684-000 запросить цену →	2 BELT, TIMING, 92T
17	FS3-0137-000 запросить цену →	1 GEAR, 20T
18	FG3-2214-000 запросить цену →	1 PICK-UP SENSOR CABLE J141,146-148
19	FB4-7637-000 запросить цену →	1 ROLLER, SEPARATION
20	FB5-9518-000 запросить цену →	4 PULLEY, SEPARATION
21	FB5-9519-000 запросить цену →	1 SHAFT, SEPARATION
22	FB4-7646-000 запросить цену →	1 HOLDER, SEPARATION, FRONT
23	FB4-7647-000 запросить цену →	1 HOLDER, SEPARATION, REAR
24	FB4-7648-000 запросить цену →	2 SPRING, LEAF
25	FB4-7650-000 запросить цену →	1 LEVER
26	FB4-7651-000 запросить цену →	1 CAP
27	FC2-1227-000 запросить цену →	1 COLLAR, SHAFT
29	FC2-1369-000 запросить цену →	1 PULLEY, SEPARATION
30	FC2-1370-000 запросить цену →	1 RING, PITCH, A
31	FC2-1371-000 запросить цену →	1 RING, PITCH, B
32	FE6-3059-000 запросить цену →	11 BELT, SEPARATION
33	XA9-1028-000 запросить цену →	2 SCREW,ALLEN HEAD,M3X10
34	XG9-0211-000 запросить цену →	2 BALL BEARING, MF128ZZ1MC3D4M
35	FG6-7725-000 запросить цену →	1 FEED ROLLER ASSEMBLY
36	FG2-9364-000 запросить цену →	1 SEPARATION SENSOR PCB ASS'Y
37	FG6-2749-000 запросить цену →	1 SEPARATION SENSOR ASSEMBLY
38	FF5-8099-000 запросить цену →	1 HOLDER, SENSOR
39	FG2-9380-000 запросить цену →	1 SEPARATION SENSOR CABLE J131,134
40	XA9-0894-000 запросить цену →	2 SCREW,M3X6
501	XD3-2200-102 запросить цену →	2 PIN,DOWEL
502	XB6-7300-409 запросить цену →	2 SCREW,TP,M3X4
503	XB1-2300-409 запросить цену →	9 SCREW,MACH.,TRUSS HEAD,M3X4
504	XB1-1300-609 запросить цену →	1 SCREW,MACH.,PAN HEAD,M3X6
505	XD2-1100-642 запросить цену →	3 RING,E
506	XD2-1100-802 запросить цену →	10 RING,E
507	XD2-1100-502 запросить цену →	5 RING,E
508	XB4-7300-609 запросить цену →	2 SCREW,TAPPING,TRUSS HEAD,M3X6
509	XD2-1100-322 запросить цену →	2 RING,E
510	XD2-2100-802 запросить цену →	1 RING,GRIP
511	XB2-8300-809 запросить цену →	1 SCREW,W/WASHER,M3X8

6. PAPER DELIVERY ASSEMBLY (1/2)

№	Артикул	Описание
1	FB5-9542-000 запросить цену →	1 ELIMINATOR, STATIC CHARGE
2	FA9-2112-000 запросить цену →	2 BUSHING
3	FB4-7596-000 запросить цену →	3 BUSHING
4	FB4-7675-000 запросить цену →	1 ROLLER, MANUAL REGISTRATION
5	FB4-7678-000 запросить цену →	1 GUIDE, SWING
6	FF6-1306-000 запросить цену →	1 DEFLECTOR, DELIVERY
7	FB4-7693-000 запросить цену →	1 LINK, SOLENOID, B
8	FB4-7694-000 запросить цену →	1 LINK, SOLENOID, C
9	FB4-7698-000 запросить цену →	1 MOUNT, SENSOR
10	FB4-7701-000 запросить цену →	1 MOUNT, SENSOR
11	FB4-7707-000 запросить цену →	1 SPRING, TORSION
12	FB4-7708-000 запросить цену →	1 PLATE, ADJUSTING
13	FC2-1475-000 запросить цену →	1 DISK, CLOCK
14	FF5-8112-000 запросить цену →	1 GUIDE, DELIVERY, CENTER
15	FF5-8115-000 запросить цену →	1 SENSOR, MANUAL SET
16	FU3-0039-000 запросить цену →	1 GEAR, 18T
17	FF5-8117-000 запросить цену →	2 SUPPORT, GUIDE, CENTER
18	FF5-8118-000 запросить цену →	1 SUPPORT, GUIDE, LOWER
19	FS2-1610-000 запросить цену →	2 SUPPORT, SHAFT
20	FS5-3734-000 запросить цену →	1 PULLEY, 36T/15T
21	FS5-3735-000 запросить цену →	1 PULLEY, 20T
22	FS5-6323-000 запросить цену →	1 FLANGE
23	FU3-0040-000 запросить цену →	1 GEAR, 14T
25	FS7-2050-000 запросить цену →	2 SPRING, TENSION
26	FS7-2051-000 запросить цену →	1 SPRING, TENSION
27	WG8-5382-000 запросить цену →	2 PHOTO-INTERRUPTER SR11,13 J31,27
28	XF9-0358-000 запросить цену →	1 BELT, TIMING
29	XG9-0237-000 запросить цену →	2 BEARING, BALL
30	XZ9-0487-000 запросить цену →	2 CATCH, MAGNET
31	WG8-5421-000 запросить цену →	1 PHOTO-INTERRUPTER SR12 J26
32	FG2-9372-000 запросить цену →	1 DELIVERY SUB CABLE J21-24
33	FG2-9373-000 запросить цену →	1 DELIVERY SENSOR CABLE J23,25,26
34	FB4-7683-000 запросить цену →	1 SHAFT, STOPPER
35	FB4-7684-000 запросить цену →	3 STOPPER, MANUAL
36	FB4-7685-000 запросить цену →	4 HOLDER, ROLLER
37	FB4-7706-000 запросить цену →	4 SPRING, TORSION
38	RS1-9025-000 запросить цену →	4 SCREW, STEPPED, M3
39	FS5-6649-000 запросить цену →	4 ROLLER
40	FB4-7691-000 запросить цену →	1 MOUNT, SOLENOID
41	FB4-7692-000 запросить цену →	1 LINK, SOLENOID, A
42	FG6-2779-000 запросить цену →	1 DELIVERY MOTOR ASSEMBLY
43	FF5-8119-000 запросить цену →	1 MOUNT, MOTOR
44	FB5-9549-000 запросить цену →	1 ROLLER, DELIVERY
45	FS5-6650-000 запросить цену →	2 FLANGE
46	FG6-2785-000 запросить цену →	1 MANUAL REGISTRATION PCB ASS'Y
47	FB4-7697-000 запросить цену →	1 COVER, SENSOR
48	FH7-5876-000 запросить цену →	1 SOLENOID, DC24V SL4 J22
49	FH6-1638-000 запросить цену →	1 MOTOR, DC24V M5 J24
51	FG2-9366-000 запросить цену →	1 MANUAL REGISTRATION PCB ASS'Y
52	FB5-9525-000 запросить цену →	1 FLANGE
53	FB5-9527-000 запросить цену →	1 MOUNT, STOP
54	FS7-2676-000 запросить цену →	1 SPRING, TENSION
55	XA9-0922-000 запросить цену →	4 SCREW, TP, M3X8
56	XA9-1302-000 запросить цену →	1 SCREW,MACH.,TRUSS HEAD,M3X14
501	XD2-1100-402 запросить цену →	15 RING,E
502	XB1-2300-609 запросить цену →	3 SCREW,MACH.,TRUSS HEAD,M3X6
503	XB1-2300-409 запросить цену →	14 SCREW,MACH.,TRUSS HEAD,M3X4
504	XD3-1300-122 запросить цену →	1 PIN,SPRING
505	XD2-1100-502 запросить цену →	7 RING,E
506	XB4-7300-609 запросить цену →	2 SCREW,TAPPING,TRUSS HEAD,M3X6
507	XD2-2100-402 запросить цену →	1 RING,GRIP
508	XB1-2400-609 запросить цену →	15 SCREW,MACH.,TRUSS HEAD,M4X6
509	XD2-2100-802 запросить цену →	2 RING,GRIP
510	XD3-2200-082 запросить цену →	1 PIN,DOWEL
511	XD2-1100-642 запросить цену →	1 RING,E

7. MANUAL TRAY ASSEMBLY

№	Артикул	Описание
1	FF5-8124-000 запросить цену →	1 TRAY, MANUAL, 2 AB SIZE
2	FB4-7724-000 запросить цену →	1 TRAY, MANUAL,
3	FB4-7726-000 запросить цену →	1 GUIDE, SLIDE
4	FB4-8074-000 запросить цену →	1 SPRING, LEAF
5	FB4-7728-000 запросить цену →	1 GUIDE, MANUAL, A
6	FB4-7729-000 запросить цену →	1 GUIDE, MANUAL, M
7	FB4-7730-000 запросить цену →	1 TRAY, MANUAL,
8	FB4-7731-000 запросить цену →	1 TRAY, MANUAL,
9	FB4-7732-000 запросить цену →	2 PLATE, MAGNET
10	XA9-1271-000 запросить цену →	2 SCREW,TAPPING,C.S.HEAD,M3X5.8
501	XB4-7300-606 запросить цену →	2 SCREW,TAPPING,TRUSS HEAD,M3X6
502	XD2-2100-302 запросить цену →	2 RING,GRIP
503	XB4-7300-806 запросить цену →	1 SCREW,TAPPING,TRUSS HEAD,M3X8
1	FB4-7687-000 запросить цену →	8 SPRING, LEAF
2	FB4-7690-000 запросить цену →	1 PLATE
3	FC2-1302-000 запросить цену →	4 ROLLER
4	FC2-1303-000 запросить цену →	4 SHAFT, ROLLER
5	FB4-8055-000 запросить цену →	1 SHEET, JAM,
6	FF5-8114-000 запросить цену →	4 ROLLER
7	FS2-9475-000 запросить цену →	2 SCREW, STEPPED, M3X3.2
8	FS5-9439-000 запросить цену →	1 SCREW,MACH.,TRUSS HEAD,M3X4
9	FB4-7689-020 запросить цену →	1 FLAG, DELIVERY SENSOR
10	FB4-7733-000 запросить цену →	1 SPRING, TORSION
11	FB4-7734-000 запросить цену →	1 HOLDER, DELIVERY SENSOR
12	FN5-4070-000 запросить цену →	1 PRISM
13	FS5-6651-000 запросить цену →	1 ROLLER
501	XB4-7300-809 запросить цену →	6 SCREW,TAPPING,TRUSS HEAD,M3X8
