Canon DADF-H1pc — каталог запчастей со схемами

Содержание

1. ASSEMBLY LOCATION DIAGRAM
2. INTERNAL COMPONENTS (1/2)
3. DOCUMENT TRAY ASSEMBLY
4. FIGURE R Q’
5. PAPER FEEDER ASSEMBLY (1/2)

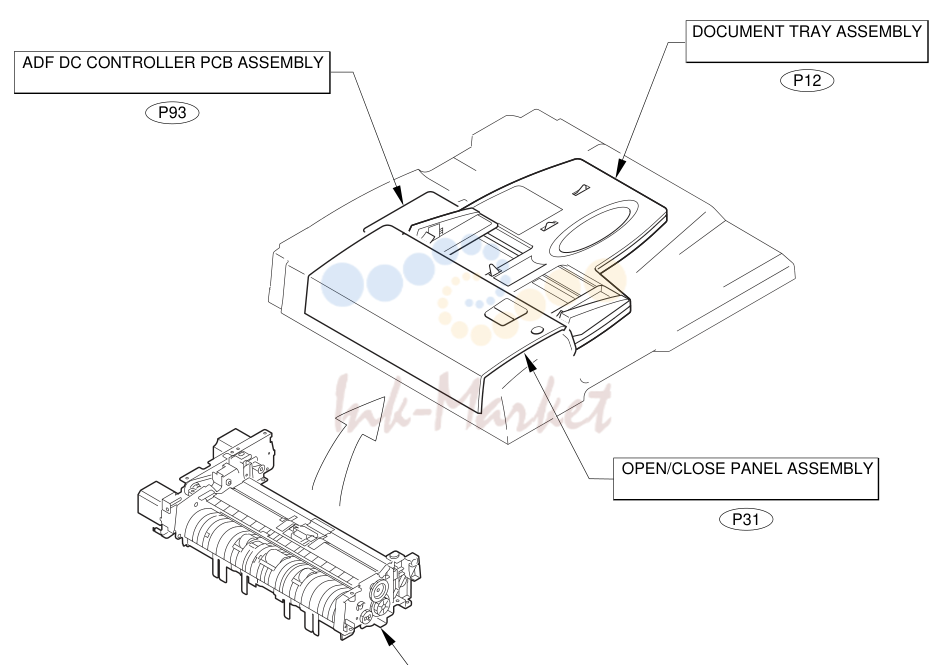

1. ASSEMBLY LOCATION DIAGRAM

№	Артикул	Описание
1	FB5-4544-000 запросить цену →	2 SHEET, BLANKING
2	FS2-9540-000 запросить цену →	2 SCREW,STEPPED,M5
3	FS2-9542-000 запросить цену →	3 SCREW,STEPPED
4	XA9-0874-000 запросить цену →	4 SCREW,M3X8
5	FB5-9504-000 запросить цену →	1 SHEET, HINGE GUIDE, LEFT
6	FB5-9505-000 запросить цену →	1 SHEET, HINGE GUIDE, RIGHT
7	FS6-8816-000 запросить цену →	1 LABEL, CAUTION A/INCH SIZE,A SIZE

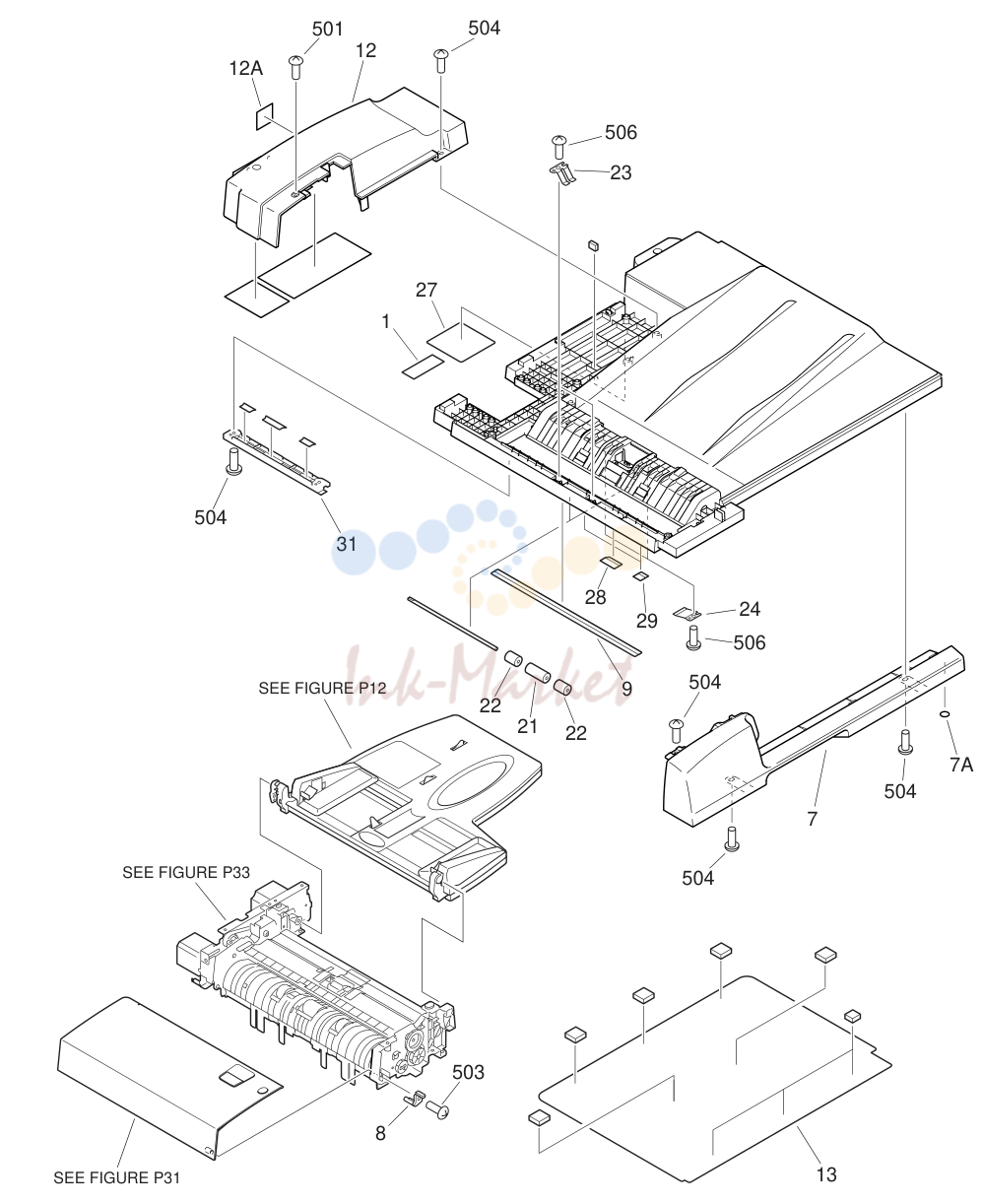

2. INTERNAL COMPONENTS (1/2)

№	Артикул	Описание
1	FB4-5944-000 запросить цену →	1 LABEL, HINGE, A AB SIZE
2	FF5-5739-000 запросить цену →	1 STAMP PINCH
3	FB5-9410-000 запросить цену →	1 STAMPER
4	FB5-9392-000 запросить цену →	1 LEVER, SOLENOID,
5	FS7-2662-000 запросить цену →	1 SPRING, TENSION
6	FH6-5021-000 запросить цену →	1 SOLENOID SL1 J10
7	FF6-1289-000 запросить цену →	1 PANEL, FRONT
8	FB5-9369-000 запросить цену →	1 SHAFT, OPEN/CLOSE
9	FB5-9379-000 запросить цену →	1 SHEET, PAPER FEED SUPPORT,
10	FF3-4302-000 запросить цену →	1 CABLE, DF OPEN/CLOSE CONNECT J3,13,301
11	FF3-4306-000 запросить цену →	1 CABLE, COVER OPEN/CLOSE SENSOR J4,309,310
12	FF6-1268-000 запросить цену →	1 PANEL, REAR
13	FF6-1274-000 запросить цену →	1 PANEL, COPYBOARD
14	WG8-5362-000 запросить цену →	2 IC, TLP1241, PHOTO-INTERRUPTER PI1,9 J301,309
15	XA9-0894-000 запросить цену →	2 SCREW,M3X6
16	FG3-1820-000 запросить цену →	1 CABLE, INTERFACE CN1,J1,2
17	FB5-9385-000 запросить цену →	1 LEFT HINGE UNIT
18	FB5-9393-000 запросить цену →	1 BUSHING
19	FB5-9394-000 запросить цену →	1 BUSHING
20	FB5-9395-000 запросить цену →	2 ROLLER, DELIVERY REVERSE
21	FB5-9399-000 запросить цену →	2 ROLLER, PAPER FEED,
22	FB5-9400-000 запросить цену →	4 ROLLER, PAPER FEED,
23	FB5-9401-000 запросить цену →	2 SPRING, LEAF
24	FB5-9402-000 запросить цену →	2 SPRING, LEAF
25	FB5-9406-000 запросить цену →	1 GUIDE, STAMP
26	FF3-4307-000 запросить цену →	1 CABLE, SOLENOID LED J11,14,201
28	FB5-9380-000 запросить цену →	1 SHEET, PAPER FEED,
29	FB5-9381-000 запросить цену →	2 SHEET, PAPER FEED,
30	FF6-1272-000 запросить цену →	1 SHAFT, DELIVERY REVERSE ROLLER
31	FF6-1273-000 запросить цену →	1 GUIDE, PAPER FEED ROLLER
32	FH6-5022-000 запросить цену →	1 SOLENOID SL2 J14
33	VS1-5057-002 запросить цену →	1 CONNECTOR, SNAP TIGHT J14
34	FB5-9391-000 запросить цену →	1 LINK, SOLENOID
35	FF6-1270-000 запросить цену →	1 ARM, RIGHT HINGE
36	FS7-2660-000 запросить цену →	1 SPRING, TENSION
37	RS1-1042-000 запросить цену →	1 BUSHING
38	FB5-9388-000 запросить цену →	1 COVER, DF SENSOR
39	FB5-9389-000 запросить цену →	1 FLAG, DF SENSOR
40	FS7-2661-000 запросить цену →	1 SPRING, TENSION
501	XB1-2400-606 запросить цену →	3 SCREW,MACH.,TRUSS HEAD,M4X6
502	XB1-2400-609 запросить цену →	9 SCREW,MACH.,TRUSS HEAD,M4X6
503	XB4-5300-809 запросить цену →	3 SCREW,P,M3X8
504	XB4-5401-006 запросить цену →	13 SCREW,P,M4X10
505	XB4-5401-009 запросить цену →	6 SCREW,P,M4X10
506	XB4-5400-809 запросить цену →	6 SCREW,P,M4X8
507	XB1-2401-406 запросить цену →	1 SCREW,MACH.,TRUSS HEAD,M4X14
508	XB7-2100-405 запросить цену →	1 NUT,HEX,M4
509	XD2-1100-502 запросить цену →	2 RING,E
510	XB1-2300-309 запросить цену →	2 SCREW,MACH.,TRUSS HEAD,M3X3
511	XD3-1300-162 запросить цену →	1 PIN,SPRING
512	XD2-1100-402 запросить цену →	2 RING,E

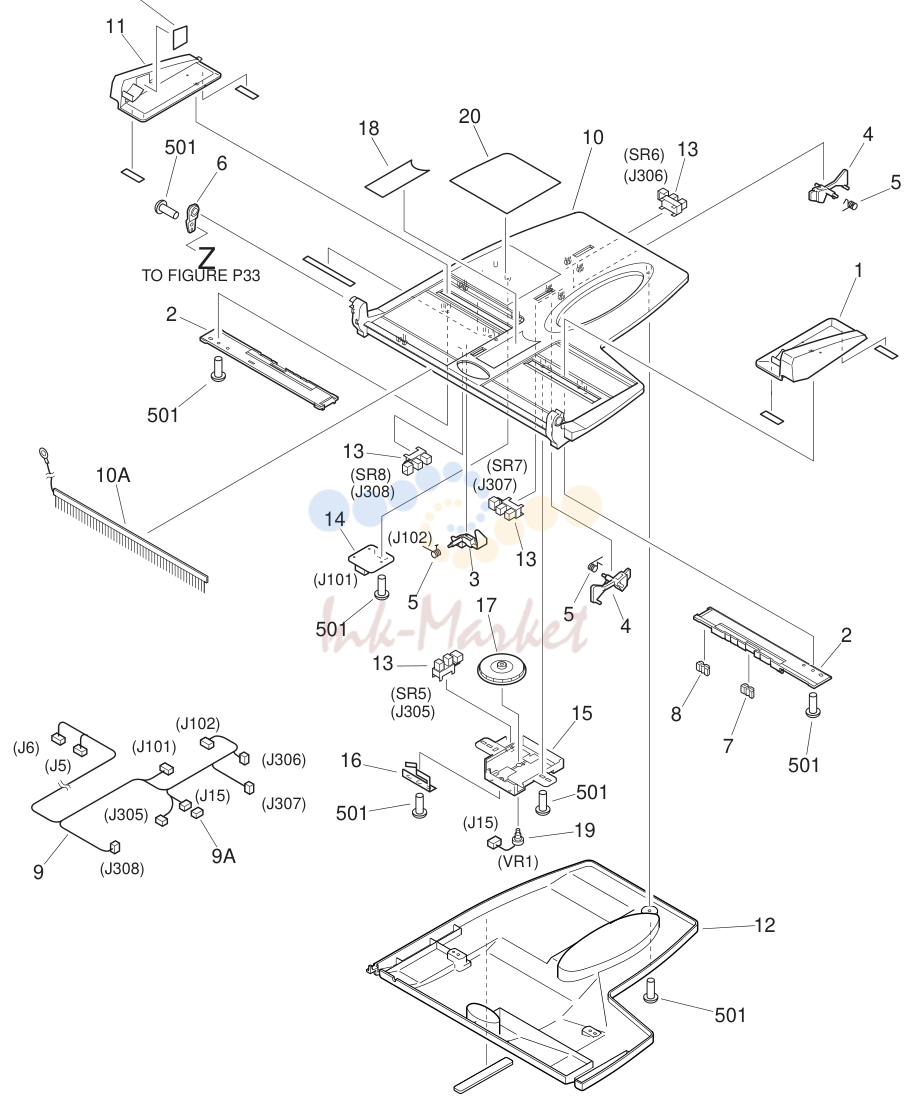

3. DOCUMENT TRAY ASSEMBLY

№	Артикул	Описание
1	FF6-1279-000 запросить цену →	1 GUIDE, DOCUMENT SIDE, FRONT
2	FB5-9420-000 запросить цену →	2 RACK, DOCUMENT SIDE GUIDE
3	FB5-9423-000 запросить цену →	1 FLAG, CYCLE END
4	FB5-9424-000 запросить цену →	2 FLAG, DOCUMENT LENGTH SENSOR
5	FB5-9427-000 запросить цену →	3 SPRING, TORSION
6	FB5-9428-000 запросить цену →	1 HOLDER, DOCUMENT TRAY
7	FC3-0634-000 запросить цену →	1 RACK A4
8	FC3-0665-000 запросить цену →	1 RACK LTR
9	FF3-4304-000 запросить цену →	1 CABLE, DOCUMENT TRAY J5,6,15,101,102
10	FF6-1276-000 запросить цену →	1 TRAY, DOCUMENT, UPPER
11	FF6-1277-000 запросить цену →	1 GUIDE, DOCUMENT SIDE, REAR
12	FF6-1278-000 запросить цену →	1 GUIDE, DOCUMENT TRAY, LOWER
13	WG8-5362-000 запросить цену →	4 IC, TLP1241, PHOTO-INTERRUPTER PI2-5
14	FG3-1876-000 запросить цену →	1 CONNECTING PCB UNIT J101,102
15	FB5-9415-000 запросить цену →	1 HOLDER, VOLUME
16	FB5-9417-000 запросить цену →	1 SPRING, LEAF
17	FS4-0590-000 запросить цену →	1 GEAR, 62T
18	FB5-9506-000 запросить цену →	1 LABEL, DOCUMENT SET SEE NOTE
19	FG3-1821-000 запросить цену →	1 VARIABLE RESISTOR UNIT VR1 J15
20	FB5-9497-000 запросить цену →	1 LABEL, DOCUMENT SIZE SEE NOTE

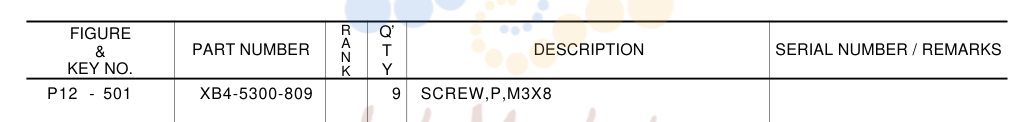

4. FIGURE R Q’

№	Артикул	Описание
1	FB5-9434-000 запросить цену →	2 SPRING, LEAF
2	FB5-9435-000 запросить цену →	2 ROLLER, REGISTRATION,
3	FB5-9436-000 запросить цену →	1 ROLLER, REGISTRATION,
4	FB5-9438-000 запросить цену →	2 SPRING, LEAF
5	FB5-9439-000 запросить цену →	1 LEVER, OPEN/CLOSE
6	FB5-9440-000 запросить цену →	1 SHAFT, LATCH
7	FB5-9441-000 запросить цену →	1 LEVER, LATCH
8	FB5-9443-000 запросить цену →	1 FLAG, DOCUMENT SENSOR
9	FB5-9452-000 запросить цену →	2 LEVER, STOP
10	FC3-0661-000 запросить цену →	1 CLIP
11	FC3-0662-000 запросить цену →	3 CLIP
12	FF6-1275-000 запросить цену →	2 SHUTTER
13	FF6-1280-000 запросить цену →	1 PANEL, OPEN/CLOSE
14	FF6-1282-000 запросить цену →	1 GUIDE, OPEN/CLOSE
15	FS7-2663-000 запросить цену →	1 SPRING, TENSION
16	FB5-9445-000 запросить цену →	1 ROLLER, PAPER SEPARATION
17	FB5-9446-000 запросить цену →	1 ROLLER, PAPER PICK-UP
18	FB5-9451-000 запросить цену →	1 ARM, PAPER PICK-UP, REAR
19	FS2-1538-000 запросить цену →	1 BUSHING
20	FU3-0027-000 запросить цену →	1 GEAR, 18T
21	RS1-1053-000 запросить цену →	1 BUSHING
22	XF2-1606-140 запросить цену →	1 BELT, TIMING
23	FB5-9448-000 запросить цену →	1 ARM, PAPER PICK-UP, FRONT
24	FB5-9450-000 запросить цену →	2 SPRING, CLUTCH
25	FC3-0636-000 запросить цену →	2 BUSHING
26	FB5-9449-000 запросить цену →	1 COVER, REGISTRATION ADJUSTMENT
501	XB4-5300-809 запросить цену →	9 SCREW,P,M3X8
502	XD2-1100-502 запросить цену →	1 RING,E
503	XD3-2200-102 запросить цену →	2 PIN,DOWEL

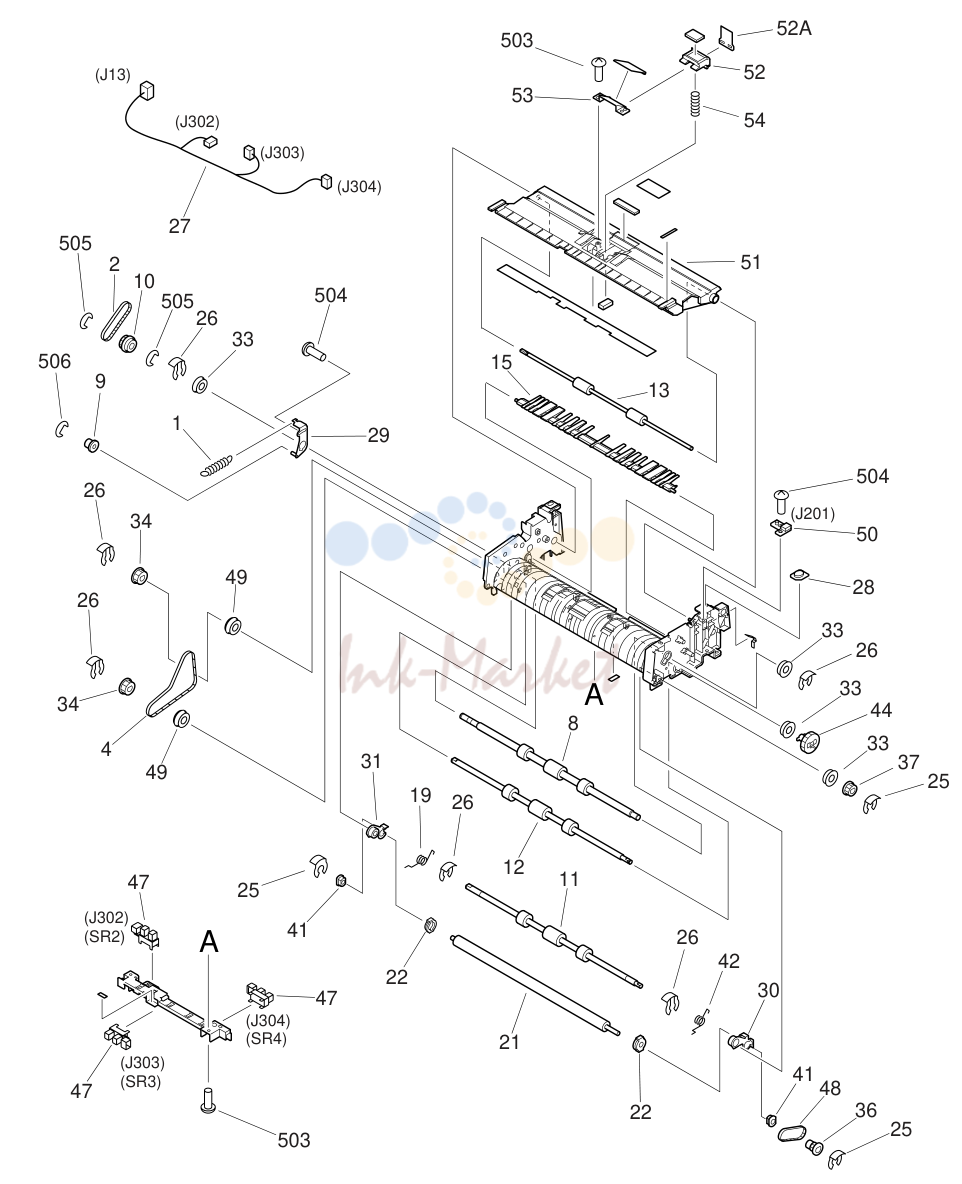

5. PAPER FEEDER ASSEMBLY (1/2)

№	Артикул	Описание
1	FS7-2664-000 запросить цену →	3 SPRING, TENSION
2	XF2-1605-940 запросить цену →	1 BELT, TIMING
3	XF2-1607-440 запросить цену →	1 BELT, TIMING
4	XF9-0727-000 запросить цену →	1 BELT, TIMING
5	XF2-1610-240 запросить цену →	1 BELT, TIMING
6	XF2-1616-060 запросить цену →	1 BELT, TIMING
7	FB5-9462-000 запросить цену →	1 FLANGE, BELT
8	FB5-9463-000 запросить цену →	1 ROLLER, REGISTRATION
9	FB5-9465-000 запросить цену →	1 PULLEY, TENSIONER
10	FB5-9466-000 запросить цену →	1 PULLEY, ONE-WAY
11	FB5-9467-000 запросить цену →	1 ROLLER, PAPER FEEDER,
12	FB5-9468-000 запросить цену →	1 ROLLER, PAPER FEEDER,
13	FB5-9469-000 запросить цену →	1 ROLLER, PAPER DELIVERY
14	FB5-9470-000 запросить цену →	1 KNOB, JAM CLEARING
15	FB5-9471-000 запросить цену →	1 DEFLECTOR, PAPER
16	FF6-1293-000 запросить цену →	1 FLAG, REGISTRATION SENSOR
17	FB5-9473-000 запросить цену →	1 FLAG, READ SENSOR
18	FB5-9474-000 запросить цену →	1 FLAG, PAPER DELIVERY SENSOR
19	FB5-9486-000 запросить цену →	1 SPRING, TORSION
20	FB5-9477-000 запросить цену →	3 SPRING, TORSION
21	FB5-9480-000 запросить цену →	1 ROLLER, PLATEN
22	FB5-9481-000 запросить цену →	2 SPACER, GAP
23	FB5-9483-000 запросить цену →	1 GUIDE, PLATEN ROLLER, RIGHT
24	FG6-7677-000 запросить цену →	1 PICK DRIVE GEAR UNIT
25	FC3-0661-000 запросить цену →	4 CLIP
26	FC3-0662-000 запросить цену →	7 CLIP
27	FF3-4303-000 запросить цену →	1 CABLE, PATH SENSOR J13,302-304
28	FB5-9460-000 запросить цену →	1 WINDOW, LED
29	FF6-1285-000 запросить цену →	1 PLATE, TENSIONER
31	FF6-1287-000 запросить цену →	1 ARM, SWING BUSHING, REAR
32	FB5-9482-000 запросить цену →	1 GUIDE, PLATEN ROLLER, LEFT
33	FS1-1189-000 запросить цену →	4 BUSHING
34	FS5-3927-000 запросить цену →	2 PULLEY, 27T
35	FS5-3928-000 запросить цену →	1 PULLEY, 28T
36	FS5-3929-000 запросить цену →	1 PULLEY, 18T
37	FS5-3930-000 запросить цену →	1 PULLEY, 23T
38	FS5-3931-000 запросить цену →	1 PULLEY, 56T/29T/21T
39	FS1-9010-000 запросить цену →	2 SCREW,STEPPED,M3X2.2
40	FS6-1020-000 запросить цену →	2 BUSHING
41	FS6-1022-000 запросить цену →	2 BUSHING
42	FB5-9485-000 запросить цену →	1 SPRING, TORSION
43	FU3-0028-000 запросить цену →	1 GEAR, 19T
44	FU3-0029-000 запросить цену →	1 GEAR, 30T
45	FU3-0030-000 запросить цену →	1 GEAR, 54T/39T
46	FH6-1895-000 запросить цену →	1 MOTOR, STEPPING M2 J8
47	WG8-5362-000 запросить цену →	4 IC, TLP1241, PHOTO-INTERRUPTER PI6-8,10
48	XF2-1604-340 запросить цену →	1 BELT, TIMING
49	XG9-0403-000 запросить цену →	2 BEARING, BALL
50	FG3-1877-000 запросить цену →	1 LED PCB UNIT J201
51	FF6-1290-000 запросить цену →	1 GUIDE, PAPER SEPARATION
52	FF6-1291-000 запросить цену →	1 HOLDER, SEPARATION PAD,1
53	FF6-1292-000 запросить цену →	1 HOLDER, SEPARATION PAD,
54	FS7-2665-000 запросить цену →	1 SPRING, COMPRESSION
55	FH6-1894-000 запросить цену →	1 MOTOR, STEPPING M1 J7
501	XB1-2400-609 запросить цену →	6 SCREW,MACH.,TRUSS HEAD,M4X6
502	XB1-2300-406 запросить цену →	3 SCREW,MACH.,TRUSS HEAD,M3X4
503	XB4-5300-809 запросить цену →	4 SCREW,P,M3X8
