Canon DADF-G1pc — каталог запчастей со схемами

Содержание

1. ASSEMBLY LOCATION DIAGRAM
2. DOCUMENT TRAY ASSEMBLY
3. UPPER COVER ASSEMBLY
4. RF ASSEMBLY (1/4)

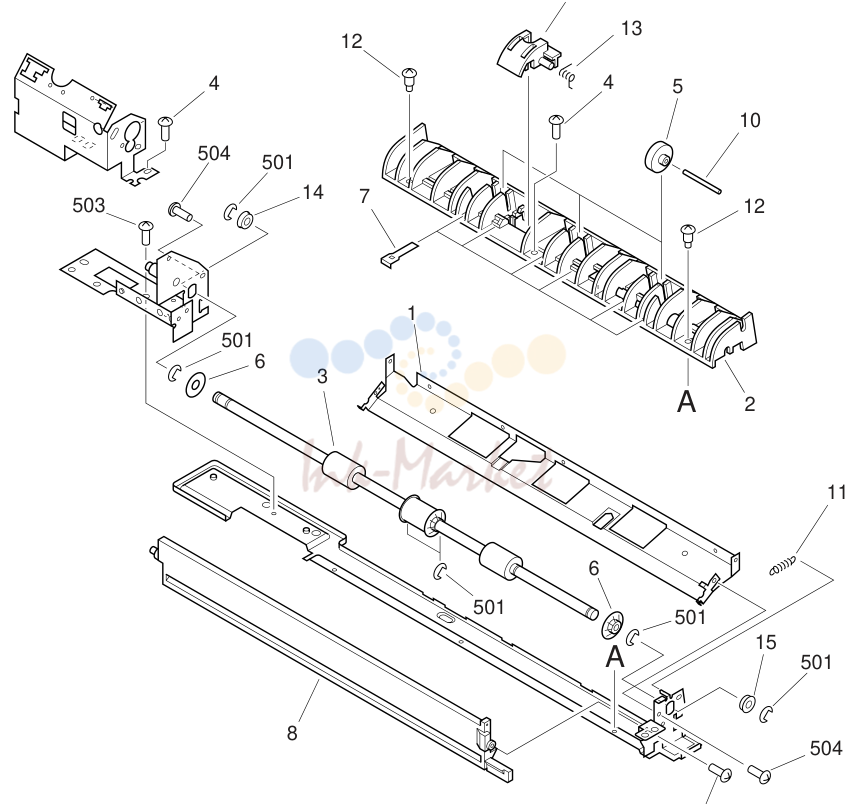

5. RIGHT PAPER DELIVERY ASSEMBLY

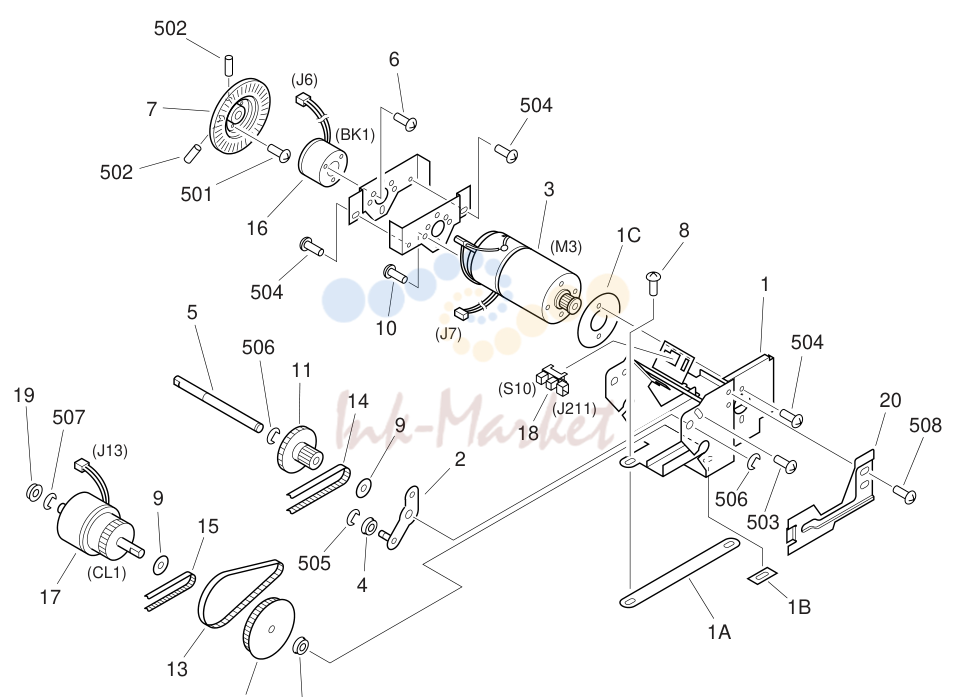

6. BELT DRIVE MOTOR ASSEMBLY

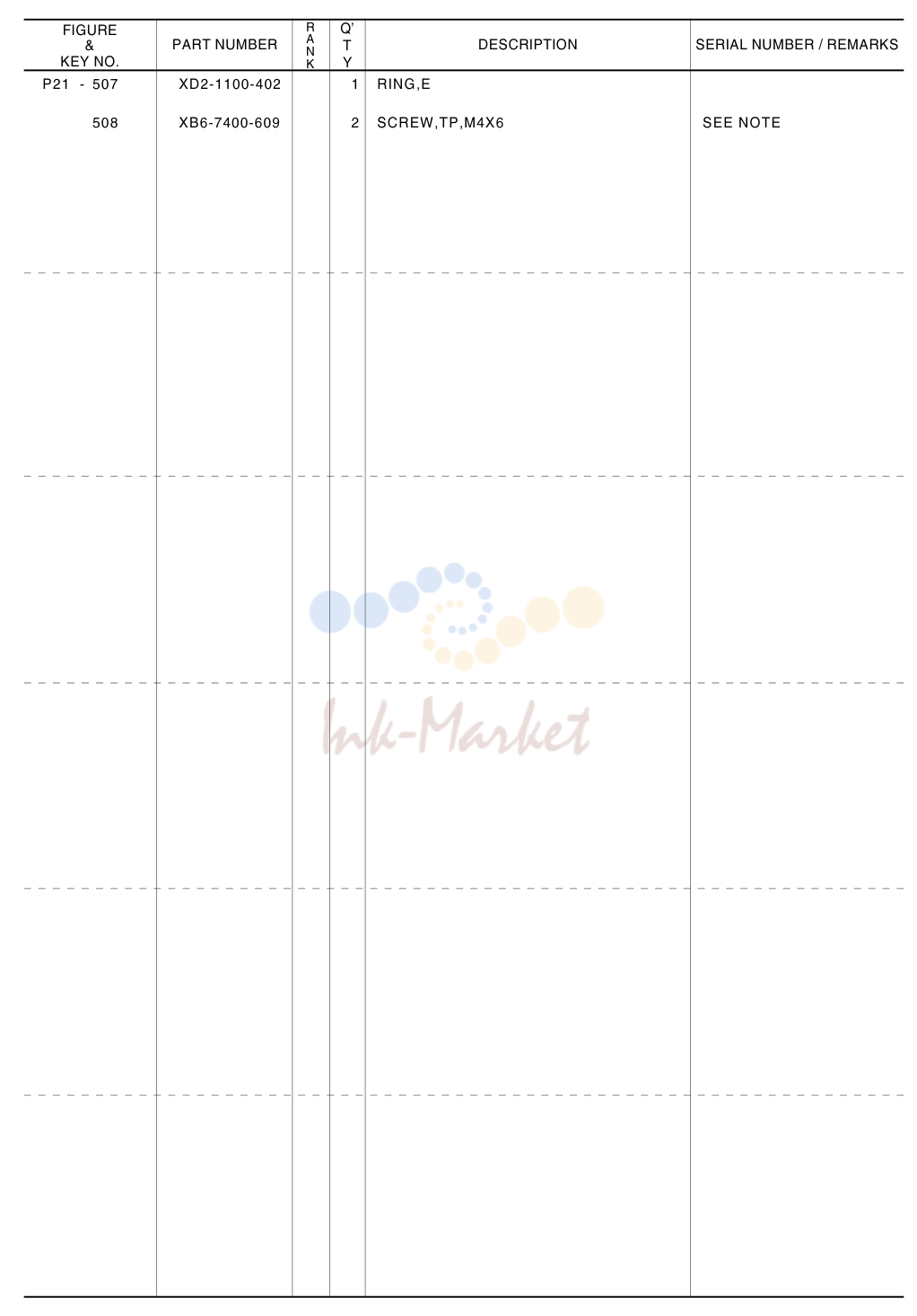

7. FIGURE R Q(cid:146)

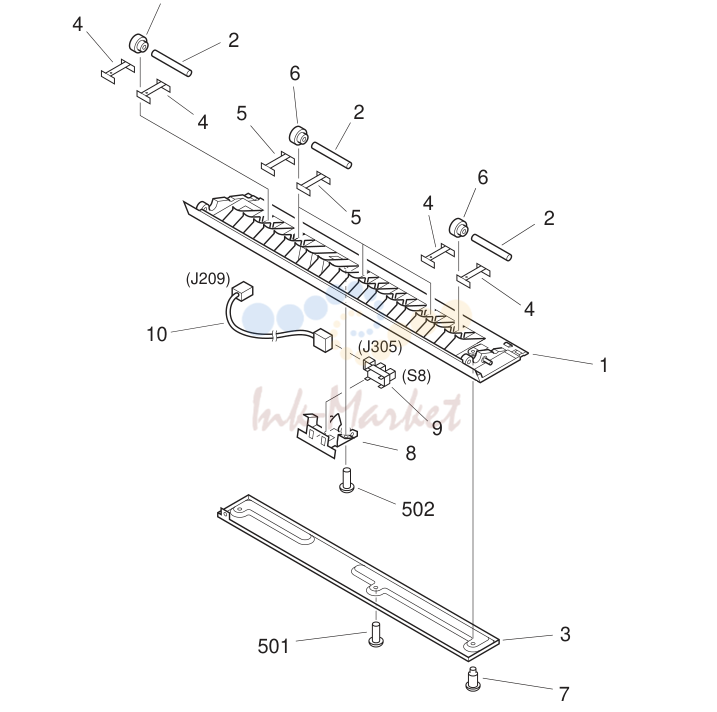

8. LOWER PAPER GUIDE ASSEMBLY

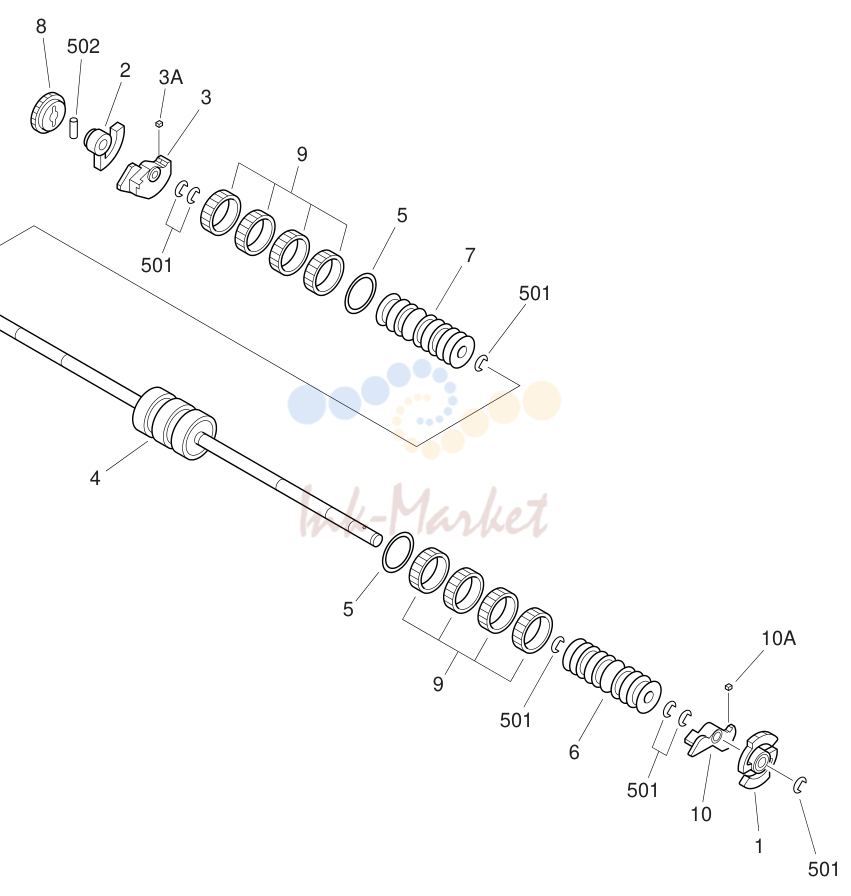

9. SEPARATION ROLLER ASSEMBLY

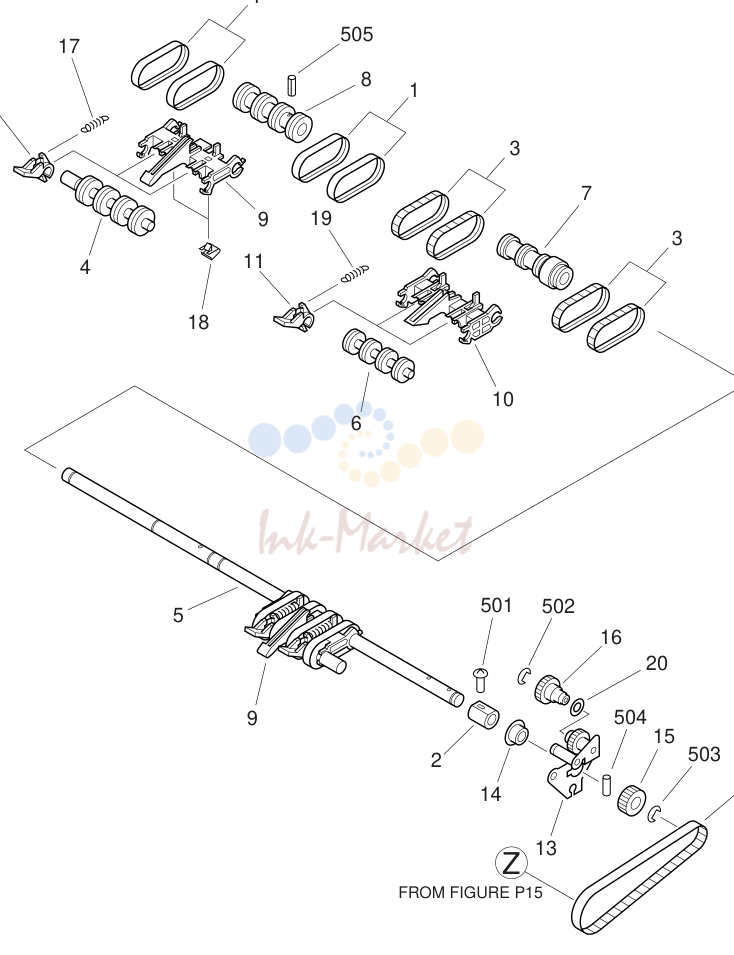

10. PAPER SEPARATION ASSEMBLY

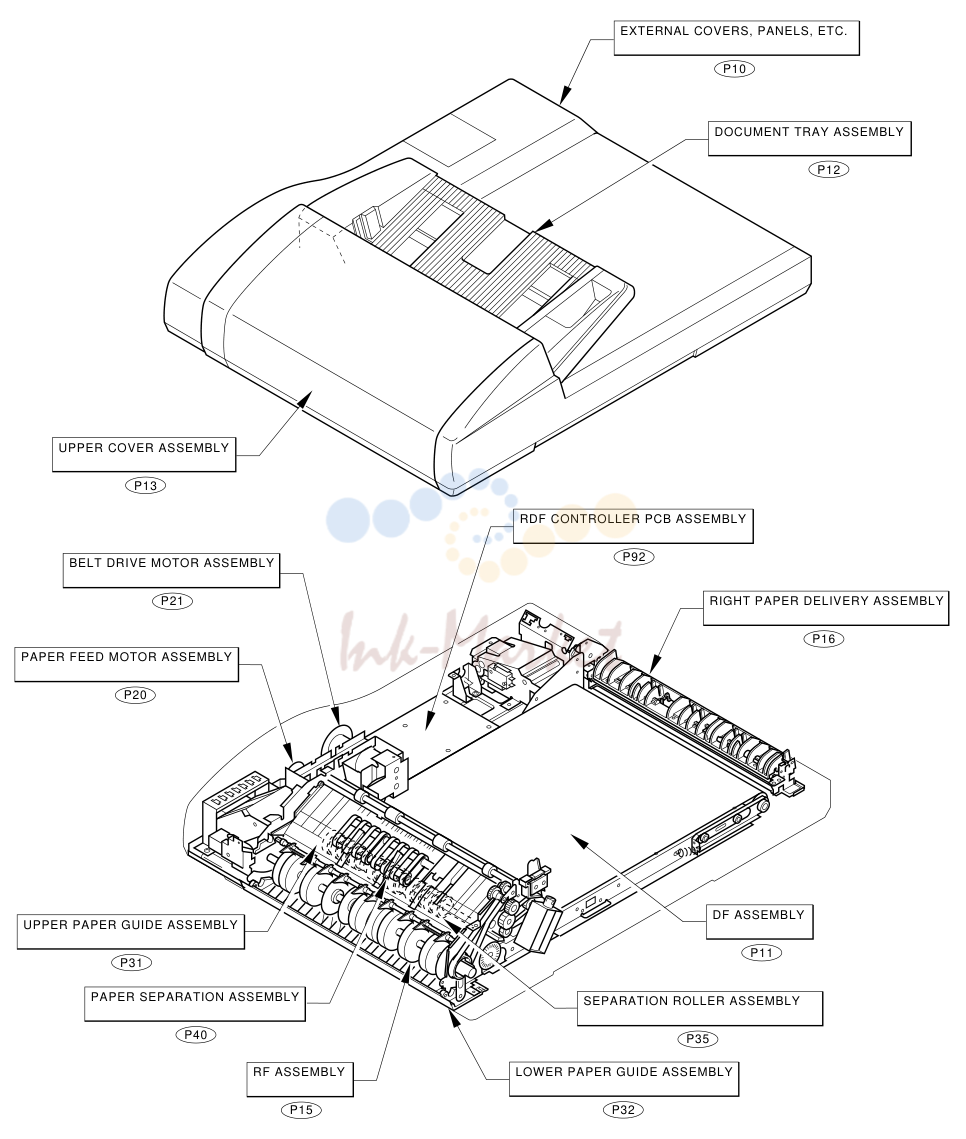

1. ASSEMBLY LOCATION DIAGRAM

№	Артикул	Описание
1	FF5-7814-000 запросить цену →	1 PILLAR, LEFT
2	FF5-7815-000 запросить цену →	1 PILLAR, RIGHT
3	XA9-0519-000 запросить цену →	2 BOLT, M5X20
4	FS5-9562-000 запросить цену →	4 SCREW,STEPPED,M3X1.4
5	FF5-9579-000 запросить цену →	1 HOLDER, JUMP, LEFT AB SIZE
6	FB5-2055-000 запросить цену →	1 GUIDE,CABLE
7	XA9-0265-000 запросить цену →	2 SCREW,W/WASHER,TRUSS HEAD
501	XB7-2100-509 запросить цену →	2 NUT,HEX,M5
502	XB6-7400-609 запросить цену →	4 SCREW,TP,M4X6
1	FB3-5752-050 запросить цену →	1 COVER, FRONT
2	FB3-5751-000 запросить цену →	1 COVER, UPPER
3	FC1-1340-000 запросить цену →	1 COVER
4	FC1-2307-020 запросить цену →	1 PLATE, COVER
501	XB1-2400-606 запросить цену →	6 SCREW,MACH.,TRUSS HEAD,M4X6
502	XB4-7400-609 запросить цену →	1 SCREW,TAPPING,TRUSS HEAD,M4X6
503	XB6-7400-606 запросить цену →	3 SCREW,TP,M4X6
510		46 (J1) 28 A SIZE
47		13 4 53 37 A SIZE
510		INCH/AB SIZE
1	FS5-9439-000 запросить цену →	1 SCREW,MACH.,TRUSS HEAD,M3X4
2	FM6-2145-000 запросить цену →	1 TURN ROLLER ASSEMBLY
3	FA3-4509-000 запросить цену →	8 BAND, ROLLER
4	FA3-4725-000 запросить цену →	1 CATCH, MAGNET
5	FA5-4705-000 запросить цену →	2 ROLLER, FEED BELT DRIVE
6	FA5-5376-000 запросить цену →	2 ROLLER, FEED BELT DRIVE
7	FB3-5736-020 запросить цену →	1 PLATE, JOINT
8	FA6-7548-000 запросить цену →	2 SPACER
9	XA9-0893-000 запросить цену →	2 SCREW,M4X8
10	FC1-1279-000 запросить цену →	1 LEVER 2, DEFLECTOR
11	FC1-1280-020 запросить цену →	1 HOLDER, SOLENOID
12	FB3-5654-000 запросить цену →	1 PLATE, JOINT PAPER PICK-UP
13	FC1-1314-040 запросить цену →	N 1 PLATE
14	FC1-6186-040 запросить цену →	N 1 CROSSMEMBER, LEFT
15	FC1-6187-050 запросить цену →	N 1 CROSSMEMBER, CENTER
16	FC1-6188-040 запросить цену →	N 1 CROSSMEMBER, RIGHT
17	FC1-1325-030 запросить цену →	1 PLATE, GUIDE, FRONT
18	FF3-1291-000 запросить цену →	1 WIRE, GROUNDING A SIZE
19	FA5-5499-000 запросить цену →	1 SCREW, ADJUSTING
20	FB5-7329-000 запросить цену →	11 ROLLER
21	FC1-1333-040 запросить цену →	1 SHAFT, FEED BELT
22	FG2-9928-000 запросить цену →	1 CONNECTOR, SHORT J14
23	FC1-1336-000 запросить цену →	2 FLANGE
24	FB3-5757-040 запросить цену →	1 HINGE, LEFT
25	FB3-5758-000 запросить цену →	1 HINGE, RIGHT
26	FC1-7815-020 запросить цену →	1 FEED BELT
28	WT2-5041-000 запросить цену →	4 TIE, CABLE
29	FF5-7816-000 запросить цену →	1 PLATE, SLIDE, REAR
30	FG2-9558-000 запросить цену →	1 INTERFACE CABLE AB,INCH/A SIZE
31	FH7-5843-000 запросить цену →	1 SOLENOID, DC24V SL3 J204
32	FS1-9004-000 запросить цену →	1 SCREW,STEPPED,M4
33	FS1-9199-000 запросить цену →	2 SCREW,STEPPED,M4
34	FS2-3567-050 запросить цену →	1 PULLEY, 32T
35	FS4-2048-000 запросить цену →	1 SPRING, TENSION
36	FS4-2052-000 запросить цену →	6 SPRING, TENSION
37	XA9-0892-000 запросить цену →	2 SCREW,MACH.,TRUSS HEAD,M4X6
38	FS4-2055-000 запросить цену →	2 SPRING, TENSION
39	FC1-1329-000 запросить цену →	1 BRACKET, CONNECTOR
40	WT2-0250-000 запросить цену →	3 CLIP, CABLE
41	WC4-5030-000 запросить цену →	1 MICROSWITCH MS1
42	VT2-5008-006 запросить цену →	2 SPACER, PCB
43	FB4-7002-000 запросить цену →	2 GUIDE, BELT
44	FE9-0117-000 запросить цену →	1 GROMMET
45	XG9-0237-000 запросить цену →	4 BEARING, BALL
46	VT2-0012-006 запросить цену →	4 SUPPORT, PCB
47	FC1-3044-000 запросить цену →	1 FOOT, RUBBER, FRONT
48	WT2-0317-000 запросить цену →	2 CLIP, CABLE
49	WT2-0204-000 запросить цену →	3 CLIP, CABLE
50	FC1-2309-000 запросить цену →	1 RETAINER, CORD
51	XA9-0546-020 запросить цену →	1 SCREW, M4X6
52	FS6-2460-000 запросить цену →	5 SPRING, TENSION
53	FB3-5699-000 запросить цену →	1 PLATE, GROUNDING
55	FB4-7003-000 запросить цену →	6 SPRING, COMPRESSION
56	FB4-7004-000 запросить цену →	6 ROLLER
57	FB4-7023-020 запросить цену →	1 SPRING, GROUNDING A SIZE
58	FS5-9439-000 запросить цену →	1 SCREW,MACH.,TRUSS HEAD,M3X4 A SIZE
59	FB3-8819-000 запросить цену →	1 SPACER
501	XD3-1300-102 запросить цену →	1 PIN,SPRING
502	XD1-4200-402 запросить цену →	1 WASHER,TOOTHED LOCK
503	XB6-2400-808 запросить цену →	2 SETSCREW,M4X8
504	XD2-1100-642 запросить цену →	2 RING,E
505	XD2-2100-802 запросить цену →	7 RING,GRIP
506	XD3-2200-142 запросить цену →	2 PIN,DOWEL
507	XD1-4200-302 запросить цену →	1 WASHER,TOOTHED LOCK
508	XB4-7400-609 запросить цену →	1 SCREW,TAPPING,TRUSS HEAD,M4X6
509	XB7-2100-409 запросить цену →	1 NUT,HEX,M4
510	XB6-7400-609 запросить цену →	10 SCREW,TP,M4X6
511	XB6-7400-606 запросить цену →	1 SCREW,TP,M4X6 A SIZE
512	XB6-7300-405 запросить цену →	1 SCREW,TP,M3X4
513	XB1-2301-209 запросить цену →	1 SCREW,MACH.,TRUSS HEAD,M3X12
514	XD3-2200-182 запросить цену →	6 PIN,DOWEL
515	XB6-7300-806 запросить цену →	2 SCREW,TP,M3X8
516	XD1-4200-402 запросить цену →	1 WASHER,TOOTHED LOCK A SIZE

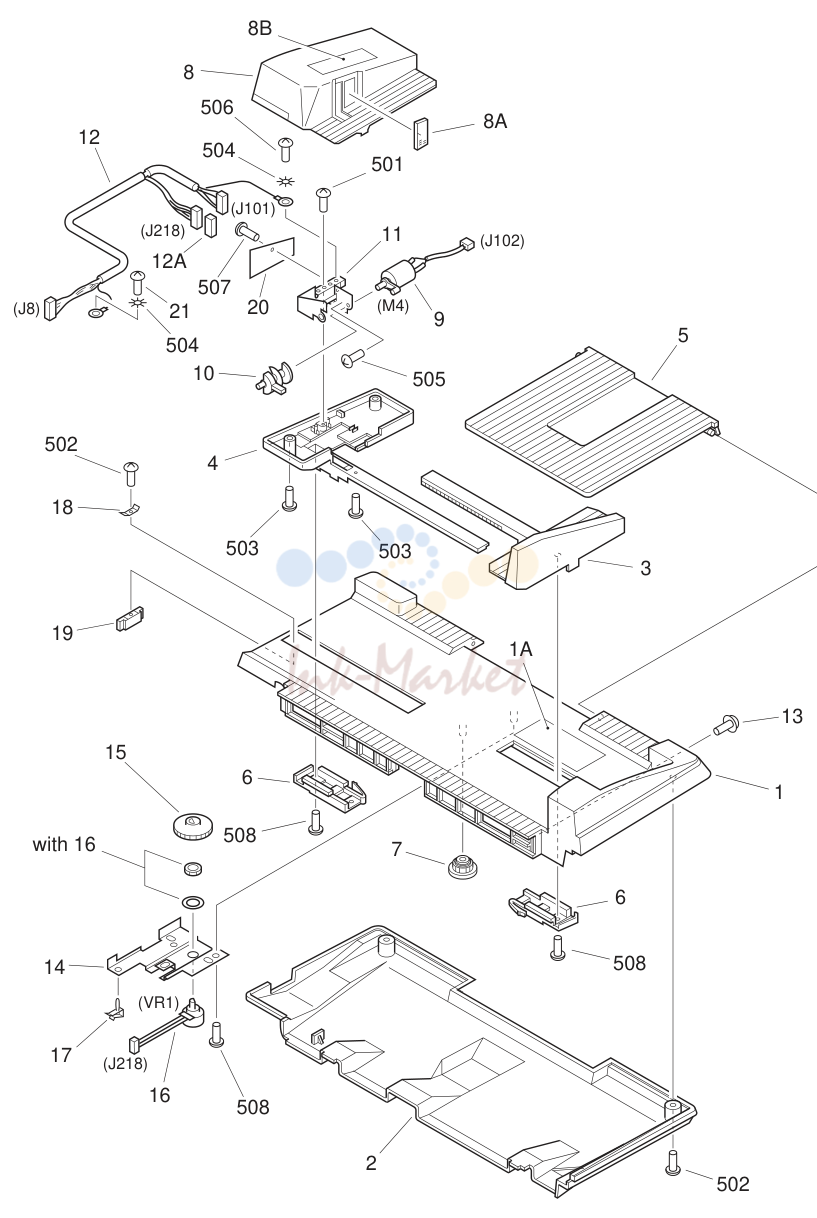

2. DOCUMENT TRAY ASSEMBLY

№	Артикул	Описание
1	FF2-7847-040 запросить цену →	1 TRAY, DOCUMENT AB SIZE
2	FB3-5753-000 запросить цену →	1 COVER, REAR, TRAY
3	FB3-5761-000 запросить цену →	1 GUIDE, SLIDE, FRONT
4	FB3-5763-000 запросить цену →	1 MOUNT, REAR GUIDE
5	FC1-6177-000 запросить цену →	1 TRAY, AUXILIARY
6	FC1-6179-000 запросить цену →	2 CLAMP, GUIDE
7	FS4-0177-000 запросить цену →	1 GEAR, 16T
8	FF5-5205-000 запросить цену →	1 GUIDE, SLIDE, REAR AB SIZE
9	FF2-5903-030 запросить цену →	1 MOTOR, DC6V M4 J102
10	FC1-1311-000 запросить цену →	1 LEVER, RECYCLE
11	FC1-6178-000 запросить цену →	1 MOUNT, RECYCLE MOTOR
12	FG2-9923-000 запросить цену →	1 TRAY CABLE ASSEMBLY J8,101,218
13	FA6-7550-000 запросить цену →	2 SCREW,MACH.,WASHER HEAD,M4X10
14	FB3-5665-000 запросить цену →	1 MOUNT, VOLUME
15	FB3-5668-000 запросить цену →	1 GEAR, 32T
16	FG2-7569-000 запросить цену →	1 ROTARY VR ASSEMBLY VR1 J218
17	WT2-0507-000 запросить цену →	1 CLAMP
19	FB3-5666-000 запросить цену →	1 BLOCK, TRAY
20	FG2-5001-030 запросить цену →	1 INDICATOR PCB ASSEMBLY
21	FS5-9439-000 запросить цену →	1 SCREW,MACH.,TRUSS HEAD,M3X4
501	XB4-7300-609 запросить цену →	1 SCREW,TAPPING,TRUSS HEAD,M3X6
502	XB4-7300-806 запросить цену →	3 SCREW,TAPPING,TRUSS HEAD,M3X8
503	XB4-7300-809 запросить цену →	3 SCREW,TAPPING,TRUSS HEAD,M3X8
504	XD1-4200-302 запросить цену →	2 WASHER,TOOTHED LOCK
505	XB1-2200-309 запросить цену →	2 SCREW,MACH.,TRUSS HEAD,M2X3
506	XB1-2300-606 запросить цену →	1 SCREW,MACH.,TRUSS HEAD,M3X6
507	XB1-2300-609 запросить цену →	1 SCREW,MACH.,TRUSS HEAD,M3X6
508	XB4-7301-009 запросить цену →	4 SCREW,TAPPING,TRUSS HEAD,M3X10

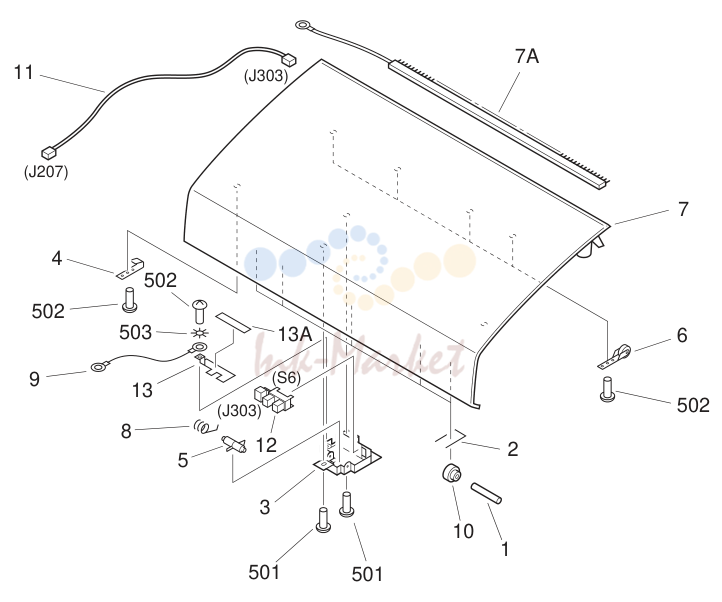

3. UPPER COVER ASSEMBLY

№	Артикул	Описание
1	FC1-1273-000 запросить цену →	5 ROD
2	FB4-6987-000 запросить цену →	5 SPRING, LEAF
3	FC1-1293-020 запросить цену →	1 COVER, SENSOR
4	FC1-1321-000 запросить цену →	2 SPRING, LEAF
5	FC1-1344-020 запросить цену →	1 FLAG, SENSOR
6	FF2-5769-000 запросить цену →	4 ROLLER, DELIVERY
7	FF6-0754-000 запросить цену →	1 COVER, UPPER
8	FS2-2051-000 запросить цену →	1 SPRING, TORSION
9	FF2-6012-000 запросить цену →	1 WIRE
10	FB4-6986-000 запросить цену →	5 ROLLER
11	FG2-3374-000 запросить цену →	1 SENSOR CONNECTING CABLE J207,303
12	WG8-5362-000 запросить цену →	1 IC, TLP1241, PHOTO-INTERRUPTER S6 J303
13	FF2-6072-000 запросить цену →	1 PLATE, SENSOR GUARD
501	XB4-7400-809 запросить цену →	2 SCREW,TAPPING,TRUSS HEAD,M4X8
502	XB4-7300-609 запросить цену →	7 SCREW,TAPPING,TRUSS HEAD,M3X6
503	XD1-4200-302 запросить цену →	1 WASHER,TOOTHED LOCK

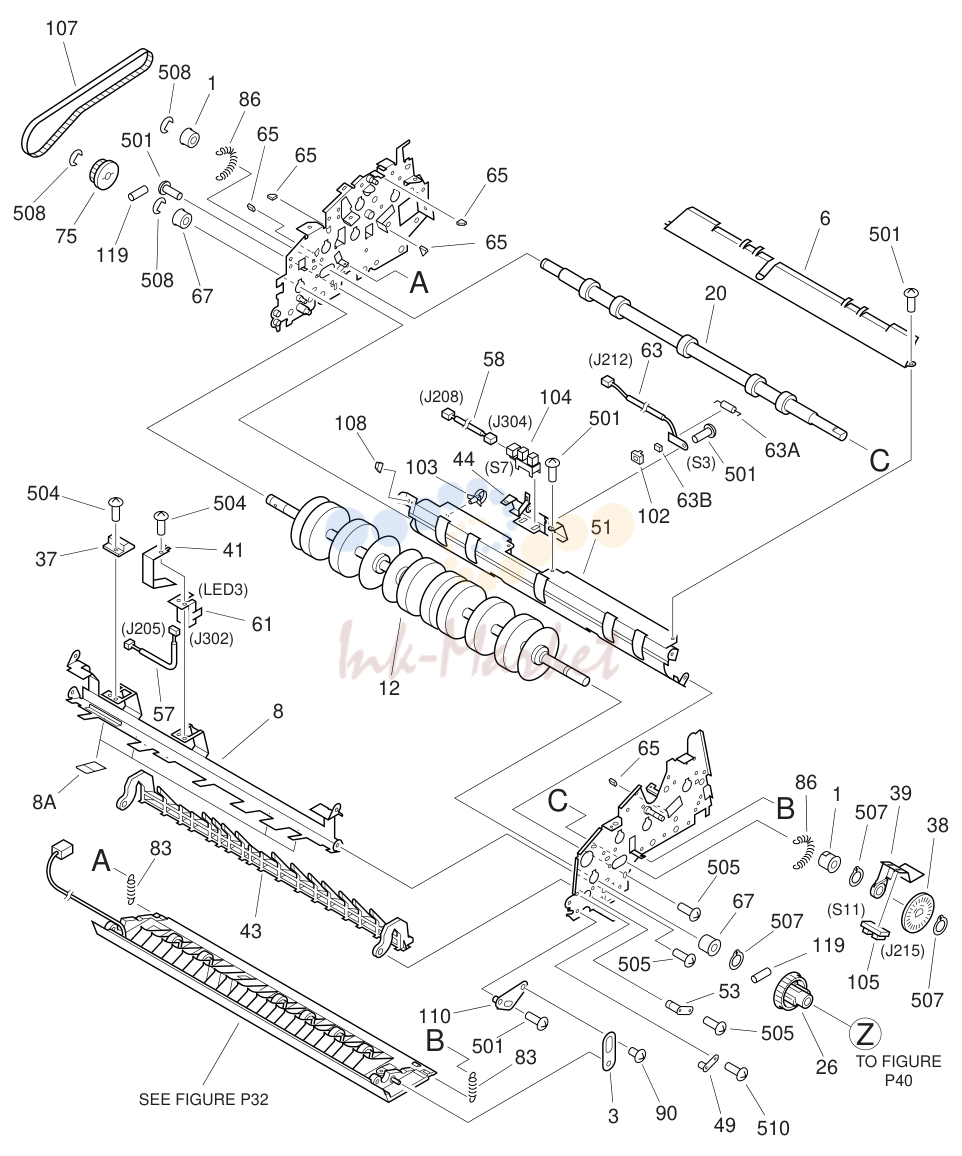

4. RF ASSEMBLY (1/4)

№	Артикул	Описание
1	FA1-0056-000 запросить цену →	2 BUSHING
2	FB3-5620-000 запросить цену →	1 PLATE, LIFTING, CAM
3	FC1-3043-000 запросить цену →	1 STOPPER, LOWER GUIDE
4	FB3-5690-020 запросить цену →	1 ARM, SHUTTER
5	FB3-5621-040 запросить цену →	1 SHAFT, CAM
6	FB3-5625-020 запросить цену →	1 GUIDE A, INNER
7	FB3-5632-040 запросить цену →	1 WEIGHT
8	FF2-7866-000 запросить цену →	1 PLATE, REVERSE
9	FB3-5633-000 запросить цену →	1 CROSSMEMBER, GUIDE, UPPER
10	FF5-5201-020 запросить цену →	1 GUIDE, FRONT, SEPARATION
11	FB3-5635-000 запросить цену →	1 PLATE, TRAY
12	FF5-9581-000 запросить цену →	1 ROLLER, REVERSE
13	FB3-5638-000 запросить цену →	1 ROLLER, FRONT
14	FB3-5639-000 запросить цену →	1 ROLLER, REAR
15	FF5-7807-000 запросить цену →	1 PLATE, SHUTTER HOLDING
16	FB3-5691-000 запросить цену →	1 SHUTTER
17	FB3-5640-000 запросить цену →	1 ARM, PICK-UP, FRONT
18	FB3-5641-000 запросить цену →	1 ARM, PICK-UP, REAR
19	FB3-5642-000 запросить цену →	1 SHAFT, PRESSURE, PICK-UP
20	FB4-7018-000 запросить цену →	1 ROLLER, REGISTRATION
21	FB3-5660-000 запросить цену →	1 LEVER 1, DEFLECTOR
22	FB3-5637-020 запросить цену →	1 ROLLER, PAPER DELIVERY
23	FF5-7818-000 запросить цену →	1 REFLECTOR
24	FB3-5643-000 запросить цену →	1 PLATE, PRESSURE PICK-UP
26	FB3-5684-000 запросить цену →	1 PULLEY, ROLLER, REVERSE
27	FB4-6988-000 запросить цену →	1 JOINT
28	FB3-5646-000 запросить цену →	1 SHAFT, ROLLER
29	FB3-5649-000 запросить цену →	1 HOOK, SOLENOID
30	FC1-1300-000 запросить цену →	2 CAM
31	FC1-1301-000 запросить цену →	1 PLATE, SENSING
32	FC1-1302-000 запросить цену →	1 ARM, FRONT
33	FC1-1303-000 запросить цену →	1 ARM, REAR
34	FB3-5650-000 запросить цену →	1 MOUNT, SOLENOID
35	WT2-5444-000 запросить цену →	1 CLIP, CABLE
36	FC1-6184-000 запросить цену →	1 LINK, SHUTTER
37	FB4-6994-000 запросить цену →	1 COVER
38	FB3-5663-000 запросить цену →	1 DISK, CLOCK
39	FB3-5664-000 запросить цену →	1 HOLDER, SENSOR REGISTRATION
40	FB3-5669-000 запросить цену →	1 SPRING, TORSION
41	FC1-2308-000 запросить цену →	1 COVER, SENSOR
42	FB3-5676-000 запросить цену →	1 SHAFT, ARM, PICK-UP REAR
43	FF2-5771-000 запросить цену →	1 GUIDE, PAPER
44	FF5-5182-000 запросить цену →	1 PLATE, SENSOR, SEPARATION
45	VS1-5057-004 запросить цену →	1 CONNECTOR, SNAP TIGHT J203
46	XF9-0313-000 запросить цену →	1 BELT, TIMING, 80T
47	FF5-5186-000 запросить цену →	1 PLATE, BELT TENSION, FRONT
48	FF5-5187-000 запросить цену →	1 PLATE, BELT TENSION, REAR
49	FB4-6992-000 запросить цену →	1 PLATE, POSITIONING
50	FF5-9578-000 запросить цену →	2 ROLLER, PICK-UP
51	FF5-5197-030 запросить цену →	1 GUIDE B, INNER
52	FF5-5183-040 запросить цену →	1 LIMIT PLATE, SEPARATION
54	FG2-9554-000 запросить цену →	1 EMP SENSING LED PCB ASSEMBLY S1 J203
55	FF5-5192-020 запросить цену →	1 TRAY, PICK-UP
56	FA6-2513-000 запросить цену →	2 WASHER
57	FG2-5004-000 запросить цену →	1 SENSOR CONNECTING CABLE J205,302
58	FG2-7571-000 запросить цену →	1 CABLE, SEPARATION SENSING J208,304
59	WG8-5362-000 запросить цену →	2 IC, TLP1241, PHOTO-INTERRUPTER S4,5 J214,206
60	FF5-5196-000 запросить цену →	1 PLATE, PICK-UP
61	FG2-3394-000 запросить цену →	1 REGISTRATION SENSOR H ASSEMBLY LED3 J302
62	FG2-9925-000 запросить цену →	1 COVER SWITCH ASSEMBLY MS2 J3
63	FG2-7570-000 запросить цену →	1 ENT SENSING LED PCB ASSEMBLY S3 J212
64	FH7-5653-000 запросить цену →	1 SOLENOID, DC24V SL1 J217
65	FB3-5657-000 запросить цену →	5 CAP, RUBBER
66	FS1-1187-000 запросить цену →	1 BUSHING
67	FS1-1189-000 запросить цену →	4 BUSHING
68	FH7-5709-000 запросить цену →	1 SOLENOID, DC24V SL2 J216
69	FS1-1213-000 запросить цену →	1 BUSHING
70	FS1-9002-000 запросить цену →	1 SCREW,STEPPED,M4X5
71	FS1-9053-000 запросить цену →	2 SCREW,STEPPED,M4
72	FS1-9102-000 запросить цену →	1 SCREW,STEPPED,M3
73	FS1-9051-000 запросить цену →	1 SCREW,STEPPED,M3X4
74	FS3-2705-000 запросить цену →	1 SPRING, COMPRESSION
75	FS2-3566-000 запросить цену →	1 PULLEY, 40T
77	FS3-0136-000 запросить цену →	1 GEAR, 18T
78	FC1-1264-030 запросить цену →	1 PLATE P, SHUTTER
79	FS5-1628-000 запросить цену →	2 BUSHING
80	NA1-5027-000 запросить цену →	2 BUSHING
81	FS6-0707-000 запросить цену →	1 GEAR, 22T/PULLEY, 28T
82	FS6-0708-020 запросить цену →	1 GEAR, 20T
83	FS4-2045-000 запросить цену →	2 SPRING, TENSION
84	FS5-9435-000 запросить цену →	2 SCREW,M3X2.5
85	FS6-2456-000 запросить цену →	1 SPRING, TENSION
86	FS4-2178-000 запросить цену →	2 SPRING, TENSION
87	FS4-2051-000 запросить цену →	1 SPRING, TENSION
88	FS6-2455-000 запросить цену →	1 SPRING, TENSION
89	RS1-9008-000 запросить цену →	1 SCREW, STEPPED, M3
90	FS5-9436-000 запросить цену →	2 SCREW,MACH.,TRUSS HEAD,M4X5
91	WT2-5011-000 запросить цену →	2 CLIP, CABLE
92	WT2-5035-000 запросить цену →	3 CLIP, CABLE
93	XA9-0342-000 запросить цену →	2 SCREW, STEPPED, M3X3.5
94	FS6-0701-000 запросить цену →	1 GEAR, 15T
95	FS6-0702-000 запросить цену →	1 GEAR, 16T/PULLEY, 20T
96	FS6-0703-000 запросить цену →	1 PULLEY, 20T
97	FS6-0704-000 запросить цену →	1 GEAR, 16T
98	FS6-2454-000 запросить цену →	2 SPRING, TENSION
99	FS6-2457-000 запросить цену →	1 SPRING, TENSION
100	FS6-2458-000 запросить цену →	1 SPRING, TENSION
101	WT2-5026-000 запросить цену →	3 CLIP, CABLE
102	FC2-2639-000 запросить цену →	1 HOLDER J, SENSING
103	WT2-5041-000 запросить цену →	4 TIE, CABLE
104	WG8-5206-000 запросить цену →	1 PHOTO-INTERRUPTER, SG206 S7 J304
105	FH7-7326-000 запросить цену →	1 PHOTO-INTERRUPTER S11 J215
107	XF9-0674-000 запросить цену →	1 BELT, TIMING, 140T
108	FB3-5717-000 запросить цену →	1 RAIL, GUIDE
109	FS1-1510-000 запросить цену →	1 BUSHING
110	FF2-5779-000 запросить цену →	1 PLATE
111	XF9-0588-000 запросить цену →	1 BELT, TIMING, 44T
112	FB3-5681-000 запросить цену →	1 FLANGE C
113	FB3-5682-000 запросить цену →	1 FLANGE D
114	FF5-5198-000 запросить цену →	1 PLATE, STOP, WOODRUFF
115	FB3-5677-000 запросить цену →	1 COLLAR 2, RETAINING
116	FH6-1266-000 запросить цену →	1 MOTOR, DC23V M1 J12
117	FB3-5672-000 запросить цену →	1 GUIDE, CABLE
118	XA9-0688-000 запросить цену →	1 SCREW,M2X12
119	XD9-0104-000 запросить цену →	6 PIN,DOWEL
120	VS1-5057-002 запросить цену →	2 CONNECTOR, SNAP TIGHT J216,217
121	FF5-9583-000 запросить цену →	1 DEFLECTOR, FRONT
122	FF5-9584-000 запросить цену →	1 DEFLECTOR, REAR
501	XB1-2300-609 запросить цену →	AR SCREW,MACH.,TRUSS HEAD,M3X6
502	XD2-2100-402 запросить цену →	2 RING,GRIP
503	XB4-7300-609 запросить цену →	1 SCREW,TAPPING,TRUSS HEAD,M3X6
504	XB1-2300-409 запросить цену →	AR SCREW,MACH.,TRUSS HEAD,M3X4
505	XB1-2400-609 запросить цену →	17 SCREW,MACH.,TRUSS HEAD,M4X6
506	XD2-1100-502 запросить цену →	7 RING,E
507	XD2-2100-802 запросить цену →	3 RING,GRIP
508	XD2-1100-642 запросить цену →	AR RING,E
509	XB1-2300-305 запросить цену →	1 SCREW,MACH.,TRUSS HEAD,M3X3
510	XB1-2400-409 запросить цену →	1 SCREW,MACH.,TRUSS HEAD,M4X4
512	XB6-7300-409 запросить цену →	1 SCREW,TP,M3X4
513	XD3-1300-082 запросить цену →	1 PIN,SPRING
514	XD2-1100-322 запросить цену →	5 RING,E
515	XD2-1100-402 запросить цену →	3 RING,E
516	XD3-1300-122 запросить цену →	1 PIN,SPRING
517	XB1-2301-009 запросить цену →	3 SCREW,MACH.,TRUSS HEAD,M3X10
518	XB6-7400-609 запросить цену →	1 SCREW,TP,M4X6

5. RIGHT PAPER DELIVERY ASSEMBLY

№	Артикул	Описание
1	FB3-5724-000 запросить цену →	1 GUIDE, UPPER, DELIVERY
2	FB3-5727-000 запросить цену →	1 GUIDE, LOWER, DELIVERY
3	FB4-6990-000 запросить цену →	1 ROLLER, DELIVERY
4	FS5-9439-000 запросить цену →	2 SCREW,MACH.,TRUSS HEAD,M3X4
5	FS5-6474-000 запросить цену →	3 ROLLER, DELIVERY
6	FS5-6477-000 запросить цену →	2 FLANGE
7	FB3-5732-000 запросить цену →	6 SPRING, LEAF
8	FB3-5734-000 запросить цену →	1 SCRAPER
9	FB3-5735-000 запросить цену →	1 COVER, STAMP
10	FC1-1273-000 запросить цену →	3 ROD
11	FS6-2450-000 запросить цену →	1 SPRING, TENSION
12	FS5-9438-000 запросить цену →	2 SCREW,STEPPED
13	FS6-2451-000 запросить цену →	1 SPRING, TORSION
14	FS1-1401-000 запросить цену →	1 BUSHING
15	FS1-1569-000 запросить цену →	1 BUSHING
501	XD2-1100-502 запросить цену →	6 RING,E
502	XB1-2300-606 запросить цену →	1 SCREW,MACH.,TRUSS HEAD,M3X6
503	XB1-2400-609 запросить цену →	1 SCREW,MACH.,TRUSS HEAD,M4X6
504	XB1-2300-409 запросить цену →	4 SCREW,MACH.,TRUSS HEAD,M3X4
1	FF5-7809-000 запросить цену →	1 MOUNT, MOTOR
2	FF5-7811-000 запросить цену →	1 MOTOR, DC24V M2 J11
3	FS2-3643-000 запросить цену →	1 PULLEY,
4	FS2-3644-000 запросить цену →	1 PULLEY,
5	FH7-7236-000 запросить цену →	1 PHOTO-INTERRUPTER, GP1A34A1 S9 J210
6	XF9-0672-000 запросить цену →	1 BELT, TIMING, 92T
7	FC1-6220-000 запросить цену →	1 WASHER, PULLEY
8	FS5-9439-000 запросить цену →	2 SCREW,MACH.,TRUSS HEAD,M3X4 SEE NOTE
501	XD2-1200-502 запросить цену →	1 RING,E
502	XB1-2400-609 запросить цену →	2 SCREW,MACH.,TRUSS HEAD,M4X6

6. BELT DRIVE MOTOR ASSEMBLY

№	Артикул	Описание
1	FF5-7806-000 запросить цену →	1 MOUNT, MOTOR
2	FF5-9580-000 запросить цену →	1 PLATE, CLUTCH TENSIONING
3	FH6-1603-000 запросить цену →	1 MOTOR, DC24V M3 J7
4	FC1-6191-000 запросить цену →	1 PULLEY
5	FC1-6193-000 запросить цену →	1 SHAFT, CLUTCH
6	FA2-9388-000 запросить цену →	3 SCREW,MACH.,TRUSS HEAD,M3X5
7	FA6-5887-000 запросить цену →	1 DISK, CLOCK
8	FE6-3072-000 запросить цену →	3 SCREW,TP,M4X8 SEE NOTE
9	FC1-6220-000 запросить цену →	2 WASHER, PULLEY
10	XA9-1009-000 запросить цену →	2 SCREW,FLAT HEAD,M3X8
11	FS4-0172-000 запросить цену →	1 GEAR, 40T/PULLEY, 16T
12	FS2-3642-000 запросить цену →	1 PULLEY, IDLER
13	XF9-0421-000 запросить цену →	1 FLAT BELT, TIMING, 89T
14	XF9-0422-000 запросить цену →	1 FLAT BELT, TIMING, 100T
15	XF9-0675-000 запросить цену →	1 BELT, TIMING, 170T
16	FH7-5363-000 запросить цену →	1 BRAKE, ELECTROMAGNETIC BK1 J6
17	FH7-5403-000 запросить цену →	1 CLUTCH, ELECTROMAGNETIC CL1 J13
18	FH7-7236-000 запросить цену →	1 PHOTO-INTERRUPTER, GP1A34A1 S10 J211
19	FS1-1508-000 запросить цену →	2 BUSHING
20	FB4-7017-000 запросить цену →	1 PLATE SEE NOTE
501	XB4-7200-509 запросить цену →	3 SCREW,TAPPING,TRUSS HEAD,M2X5
502	XB6-2400-408 запросить цену →	2 SETSCREW,M4X4
503	XB6-7300-509 запросить цену →	1 SCREW,TP,M3X5
504	XB6-7400-609 запросить цену →	4 SCREW,TP,M4X6
505	XD2-1100-322 запросить цену →	1 RING,E
506	XD2-1100-502 запросить цену →	2 RING,E

7. FIGURE R Q(cid:146)

№	Артикул	Описание
1	FB3-5624-020 запросить цену →	1 GUIDE, UPPER
2	FB3-5659-000 запросить цену →	1 FLAPPER, REVERSE
3	FF5-5180-000 запросить цену →	1 PLATE, FLAPPER, MOUNTING
4	FC1-1277-020 запросить цену →	1 ARM, FLAPPER
5	FC1-1319-000 запросить цену →	1 SPRING, TORSION
6	FF5-9585-000 запросить цену →	1 GUIDE, FRONT REGISTRATION
7	FB3-5671-000 запросить цену →	1 SPRING, TORSION
8	FS5-1628-000 запросить цену →	1 BUSHING
501	XB4-7300-609 запросить цену →	1 SCREW,TAPPING,TRUSS HEAD,M3X6
502	XD2-2100-402 запросить цену →	2 RING,GRIP

8. LOWER PAPER GUIDE ASSEMBLY

№	Артикул	Описание
1	FB4-6984-000 запросить цену →	1 GUIDE, PAPER, LOWER
2	FC1-1273-000 запросить цену →	5 ROD
3	FB4-6985-000 запросить цену →	1 PLATE, GUIDE
4	FC1-3045-000 запросить цену →	4 SPRING, LEAF,
5	FC1-3046-000 запросить цену →	6 SPRING, LEAF,
6	FS2-6434-000 запросить цену →	5 ROLLER
7	FS5-9563-000 запросить цену →	2 SCREW,STEPPED,M3X1.4
8	FF2-5776-000 запросить цену →	1 SENSOR LEVER UNIT
9	WG8-5079-000 запросить цену →	1 PHOTO-INTERRUPTER, SG206 S8 J305
10	FG2-3373-000 запросить цену →	1 SENSOR CONNECTING CABLE J209,305
501	XB4-7300-606 запросить цену →	1 SCREW,TAPPING,TRUSS HEAD,M3X6
502	XB4-7300-609 запросить цену →	1 SCREW,TAPPING,TRUSS HEAD,M3X6

9. SEPARATION ROLLER ASSEMBLY

№	Артикул	Описание
1	FB4-6989-000 запросить цену →	1 GEAR, 8T
2	FB3-5617-040 запросить цену →	1 GEAR, 6T
3	FF5-5200-000 запросить цену →	1 ARM, GUIDE REAR
4	FF5-5207-000 запросить цену →	1 ROLLER, SEPARATION
5	FB3-5703-020 запросить цену →	2 ROLLER,
6	FB3-5710-000 запросить цену →	1 ROLLER, DRIVE,
7	FB3-5711-000 запросить цену →	1 ROLLER, DRIVE,
8	FS6-0700-000 запросить цену →	1 GEAR, 25T
9	FB4-6991-000 запросить цену →	8 ROLLER
10	FF5-5199-000 запросить цену →	1 ARM, GUIDE FRONT
501	XD2-1100-642 запросить цену →	8 RING,E
502	XD3-2200-102 запросить цену →	1 PIN,DOWEL

10. PAPER SEPARATION ASSEMBLY

№	Артикул	Описание
1	FC2-1827-000 запросить цену →	8 BELT, SEPARATION, U
2	FB3-5709-000 запросить цену →	1 COLLAR, RETAINING
3	FB3-5702-000 запросить цену →	4 BELT, SEPARATION
4	FB3-5704-000 запросить цену →	2 ROLLER, BELT, SIDE
5	FB3-5705-000 запросить цену →	1 SHAFT, DRIVE, BELT SEPARATION
6	FB3-5706-000 запросить цену →	1 ROLLER, BELT, CENTER
7	FB3-5707-000 запросить цену →	1 PULLEY, DRIVE SEP., CENTER
8	FB3-5708-000 запросить цену →	2 PULLEY, DRIVE SEPARATION, SIDE
9	FB3-5713-000 запросить цену →	2 BRACKET, SEPARATION, SIDE
10	FB3-5714-000 запросить цену →	1 BRACKET, SEPARATION, CENTER
11	FB3-5715-000 запросить цену →	2 ARM, BRACKET, CENTER
12	FB3-5716-000 запросить цену →	4 ARM, BRACKET, SIDE
13	FF5-5188-000 запросить цену →	1 SIDE PLATE, SEPARATION
14	FS1-1510-000 запросить цену →	1 BUSHING
15	FS3-0137-000 запросить цену →	1 GEAR, 20T
16	FS6-0706-000 запросить цену →	1 GEAR, 16T/PULLEY, 15T
17	FS6-2452-000 запросить цену →	4 SPRING, TENSION
18	FB3-5719-000 запросить цену →	4 SPRING, LEAF
19	FS6-2459-000 запросить цену →	2 SPRING, TENSION
20	FB3-5683-000 запросить цену →	1 FLANGE
21	XF9-0594-000 запросить цену →	1 BELT, TIMING, 132T
501	XB1-2300-609 запросить цену →	1 SCREW,MACH.,TRUSS HEAD,M3X6
502	XD2-1100-502 запросить цену →	1 RING,E
503	XD2-1100-642 запросить цену →	1 RING,E
504	XD3-2200-102 запросить цену →	1 PIN,DOWEL
505	XD3-1200-102 запросить цену →	2 PIN,SPRING
