Canon DADF D1 — каталог запчастей со схемами

Содержание

1. ASSEMBLY LOCATION DIAGRAM
2. EXTERNAL COVERS, PANELS, ETC.
3. INTERNAL COMPONENTS 1
4. INTERNAL COMPONENTS 2
5. INTERNAL COMPONENTS 3
6. TOP PANEL ASSEMBLY
7. DOCUMENT TRAY ASSEMBLY
8. FEED DRIVE ASSEMBLY
9. DELIVERY GUIDE ASSEMBLY

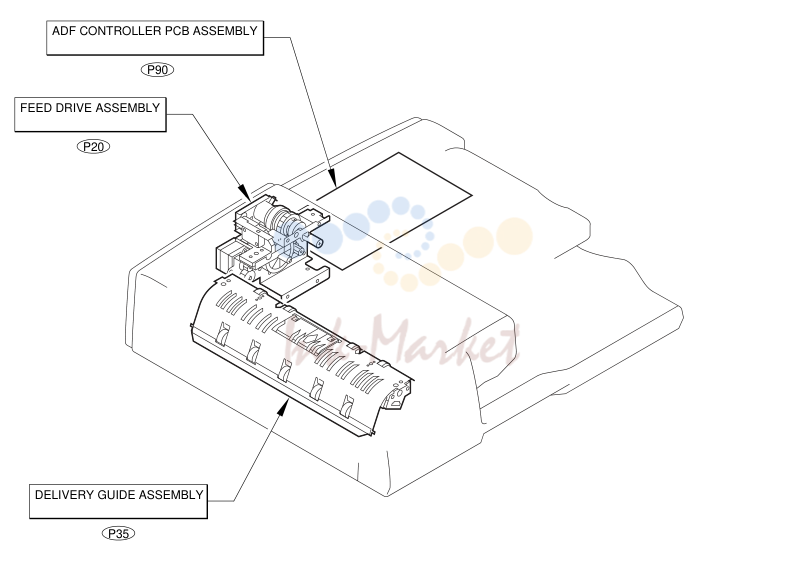

1. ASSEMBLY LOCATION DIAGRAM

№	Артикул	Описание
1	FS2-9540-000 запросить цену →	2 SCREW,STEPPED,M5
2	FS2-9542-000 запросить цену →	3 SCREW,STEPPED
501	XD1-4200-602 запросить цену →	1 WASHER,TOOTHED LOCK

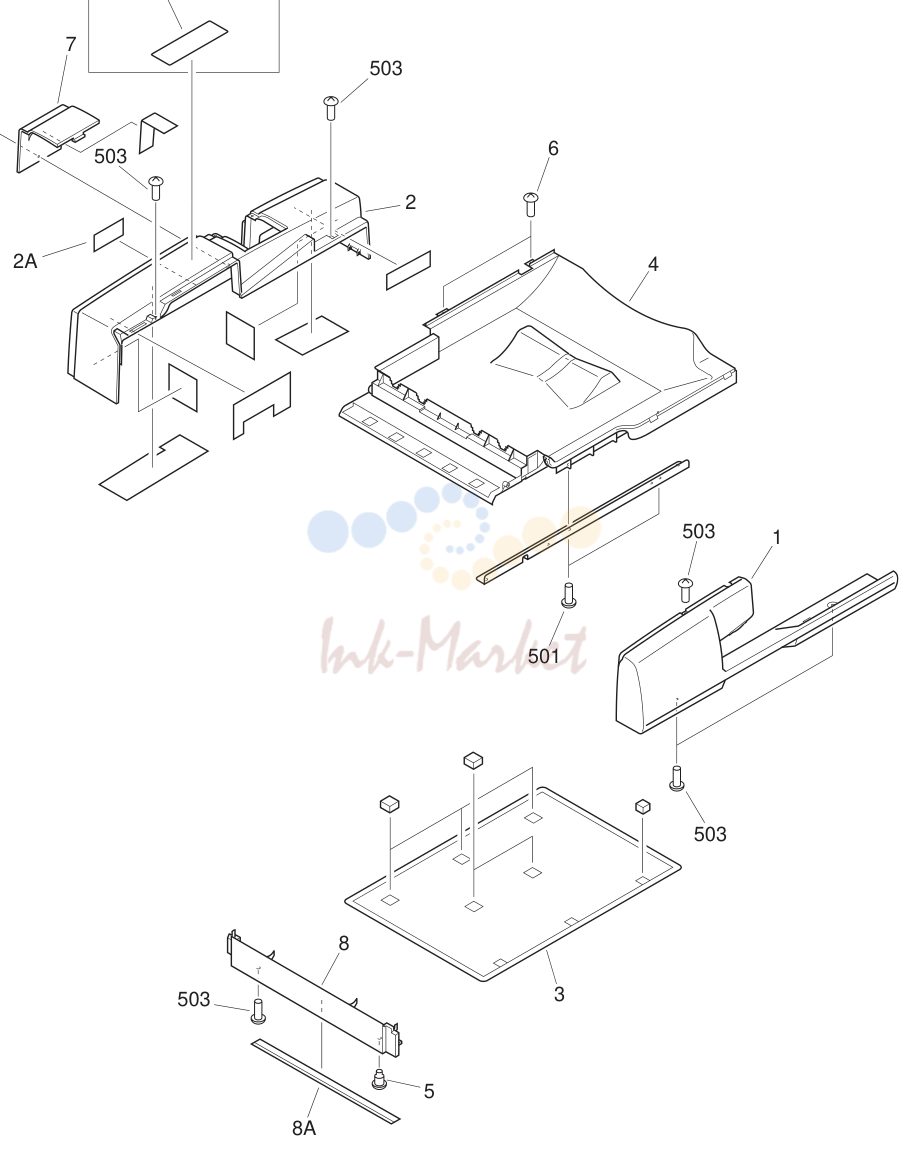

2. EXTERNAL COVERS, PANELS, ETC.

№	Артикул	Описание
1	FC3-0619-000 запросить цену →	1 PANEL, FRONT
2	FF3-4000-000 запросить цену →	1 PANEL, REAR AB SIZE
3	FF3-3994-000 запросить цену →	1 COVER, COPYBOARD
4	FC3-0645-000 запросить цену →	1 TRAY, DELIVERY
5	FS2-9541-000 запросить цену →	1 SCREW,STEPPED
6	FC2-8477-000 запросить цену →	2 SCREW,TP,M3X8
7	FC3-0616-000 запросить цену →	1 PANEL, SMALL
8	FF3-3976-000 запросить цену →	1 PANEL, LEFT
501	XB4-5400-809 запросить цену →	2 SCREW,P,M4X8
502	XB1-2300-806 запросить цену →	1 SCREW,MACH.,TRUSS HEAD,M3X8
503	XB1-2300-606 запросить цену →	6 SCREW,MACH.,TRUSS HEAD,M3X6

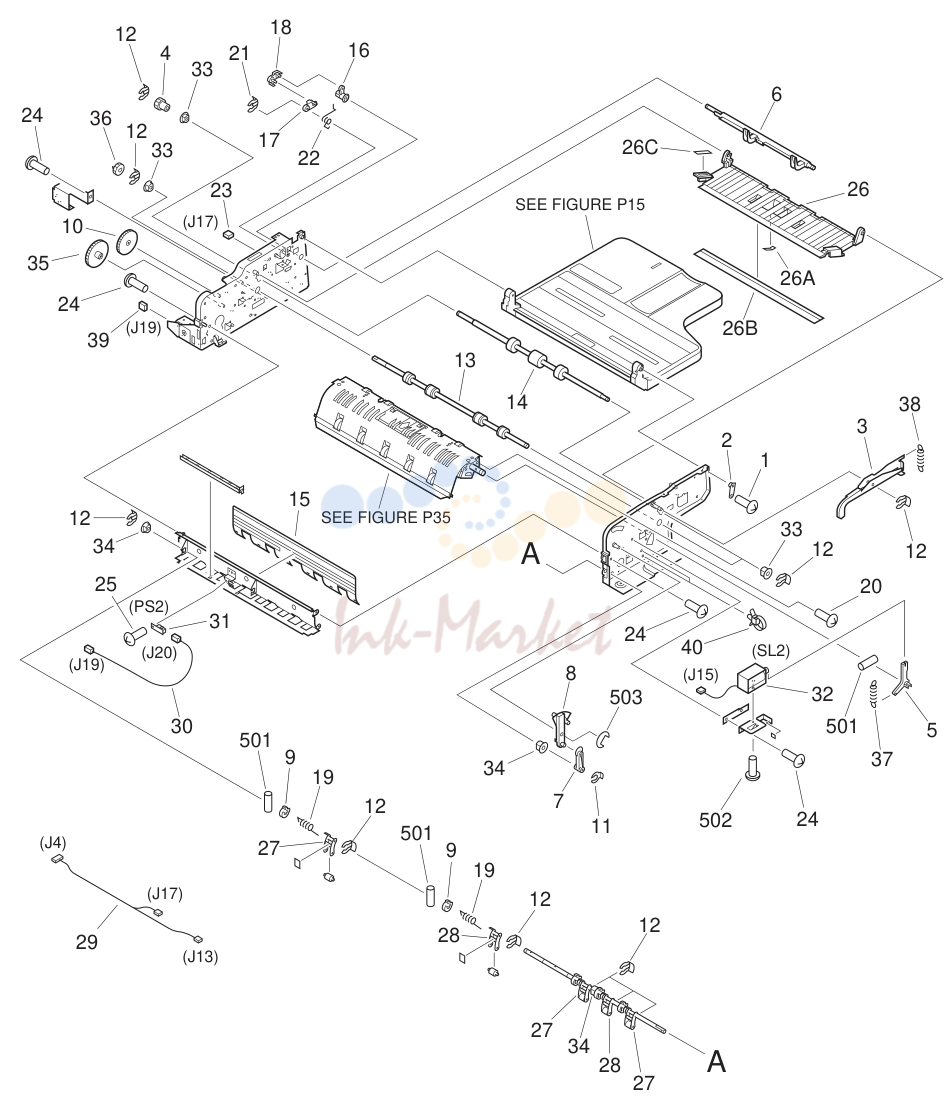

3. INTERNAL COMPONENTS 1

№	Артикул	Описание
1	FC3-0779-000 запросить цену →	1 SCREW,TAPPING,M3X6
2	FF3-3993-000 запросить цену →	1 PIN, POSITIONING
3	FC3-0606-000 запросить цену →	1 ARM, JAM CLEARING
4	FC3-0609-000 запросить цену →	1 GEAR, 22T
5	FC3-0615-000 запросить цену →	1 ARM, SOLENOID
6	FC3-0640-000 запросить цену →	1 FLAG, PAPER SENSING
7	FC3-0655-000 запросить цену →	1 ARM, ROLLER
8	FC3-0656-000 запросить цену →	1 LINK
9	FC3-0658-000 запросить цену →	5 ROLLER
10	FC3-0660-000 запросить цену →	1 KNOB, JAM CLEARING
11	FC3-0661-000 запросить цену →	2 CLIP
12	FC3-0662-000 запросить цену →	11 CLIP
13	FC3-0700-000 запросить цену →	1 ROLLER, DELIVERY
14	FC3-0701-000 запросить цену →	1 ROLLER, REGISTRATION
15	FC3-0707-000 запросить цену →	1 SHEET
16	FC3-0718-000 запросить цену →	1 LEVER, LOCK
17	FC3-0719-000 запросить цену →	1 LEVER, LOCK
18	FC3-0721-000 запросить цену →	1 LEVER, LOCK
19	FC3-0731-000 запросить цену →	5 SPRING, TORSION
20	XA9-0787-000 запросить цену →	4 SCREW,TP,M4X6
21	FC3-0801-000 запросить цену →	1 CLIP
22	FC3-0760-000 запросить цену →	1 SPRING, TORSION
23	VS1-5057-004 запросить цену →	1 CONNECTOR, SNAP TIGHT J17
24	FC2-2120-000 запросить цену →	AR SCREW, M4X7
25	FC2-8477-000 запросить цену →	AR SCREW,TP,M3X8
26	FF3-3987-000 запросить цену →	1 GUIDE, PAPER
28	FG3-1255-000 запросить цену →	2 ROLLER, FEED
29	FH5-3092-000 запросить цену →	1 CABLE, SOLENOID J4,13,17
30	FH5-3094-000 запросить цену →	1 CABLE, SENSOR J19,20
31	FH5-3104-000 запросить цену →	1 SENSOR PCB ASSEMBLY PS2 J20
32	FH7-5974-000 запросить цену →	1 SOLENOID SL2 J15
33	FS2-1671-000 запросить цену →	4 BUSHING
34	FS2-1672-000 запросить цену →	3 BUSHING
35	FS4-0588-000 запросить цену →	1 GEAR, 60T
36	FS4-0589-000 запросить цену →	1 GEAR, 24T
37	FS4-2712-000 запросить цену →	1 SPRING, TENSION
38	FS4-2716-000 запросить цену →	1 SPRING, TENSION
39	VS1-5057-003 запросить цену →	1 CONNECTOR, SNAP TIGHT J19
40	WT2-5565-000 запросить цену →	2 CLAMP, CABLE
501	XD3-2200-122 запросить цену →	5 PIN,DOWEL
502	XB6-7300-409 запросить цену →	1 SCREW,TP,M3X4
503	XD2-1100-502 запросить цену →	1 RING,E

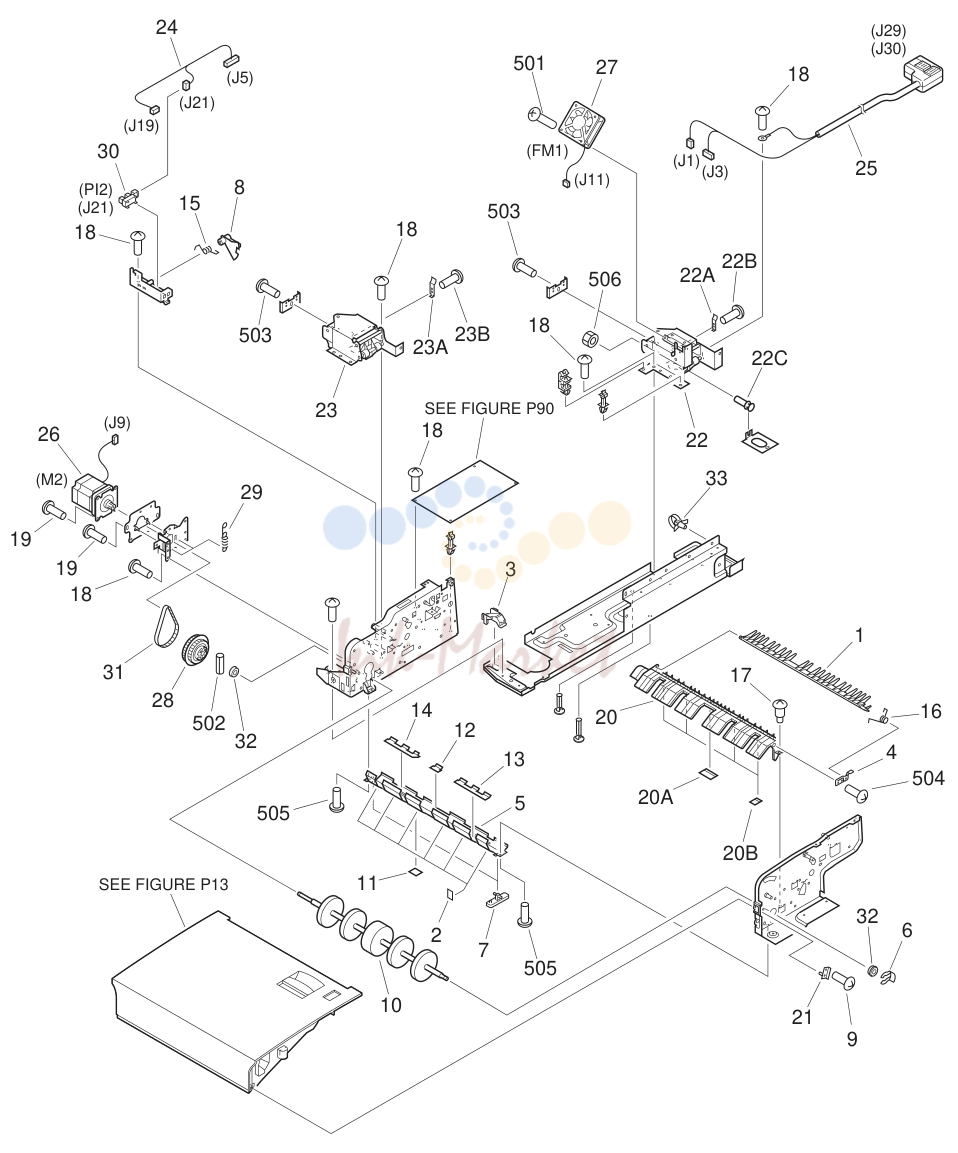

4. INTERNAL COMPONENTS 2

№	Артикул	Описание
1	FC3-0603-000 запросить цену →	1 DEFLECTOR
2	FC3-0710-000 запросить цену →	6 SHEET
3	FC3-0783-000 запросить цену →	1 BLOCK, PLATE
4	FC3-0639-000 запросить цену →	1 SPRING, LEAF
5	FC3-0642-000 запросить цену →	1 GUIDE, PAPER
6	FC3-0662-000 запросить цену →	1 CLIP
7	FC3-0611-000 запросить цену →	2 FOOT, GUIDE
8	FC3-0677-000 запросить цену →	1 FLAG, SENSOR
9	FC3-0779-000 запросить цену →	1 SCREW,TAPPING,M3X6
10	FC3-0702-000 запросить цену →	1 ROLLER, PAPER READ
11	FC3-0711-000 запросить цену →	1 SHEET
12	FC3-0714-000 запросить цену →	1 SHEET
13	FC3-0733-000 запросить цену →	1 SHEET
14	FC3-0734-000 запросить цену →	1 SHEET
15	FC3-0735-000 запросить цену →	1 SPRING, TORSION
16	FC3-0774-000 запросить цену →	1 SPRING, TORSION
17	FS2-9541-000 запросить цену →	1 SCREW,STEPPED
18	FC2-2120-000 запросить цену →	AR SCREW, M4X7
19	FC2-8476-000 запросить цену →	5 SCREW,W/WASHER,M4X8
20	FF3-3975-000 запросить цену →	1 GUIDE, PAPER
21	FF3-3992-000 запросить цену →	1 PLATE, PANEL
22	FG3-1248-000 запросить цену →	1 RIGHT HINGE UNIT
23	FG3-1271-000 запросить цену →	1 LEFT HINGE UNIT
24	FH5-3095-000 запросить цену →	1 CABLE, SENSOR J5,19,21
25	FH5-3100-000 запросить цену →	1 CABLE, INTERFACE J1,3,29,30
26	FH6-1760-000 запросить цену →	1 MOTOR, STEPPING M2 J9
27	FH6-1762-000 запросить цену →	1 FAN FM1 J11
28	FS2-3880-000 запросить цену →	1 GEAR, 55T/PULLEY, 80T
29	FS4-2711-000 запросить цену →	2 SPRING, TENSION
30	WG8-5362-000 запросить цену →	1 IC, TLP1241, PHOTO-INTERRUPTER PI2 J21
31	XF2-1110-510 запросить цену →	1 BELT, TIMING
32	XG4-0818-055 запросить цену →	2 BALL BEARING, LNR-1680HHRPOP15
33	WT2-5565-000 запросить цену →	1 CLAMP, CABLE
501	XB1-2400-289 запросить цену →	2 SCREW,MACH.,TRUSS HEAD,M4X2.8
502	XD3-1300-142 запросить цену →	1 PIN,SPRING
503	XB1-2400-607 запросить цену →	2 SCREW,MACH.,TRUSS HEAD,M4X6
504	XB4-7300-809 запросить цену →	1 SCREW,TAPPING,TRUSS HEAD,M3X8
505	XB1-2300-606 запросить цену →	2 SCREW,MACH.,TRUSS HEAD,M3X6
506	XB7-2100-407 запросить цену →	1 NUT,HEX,M4

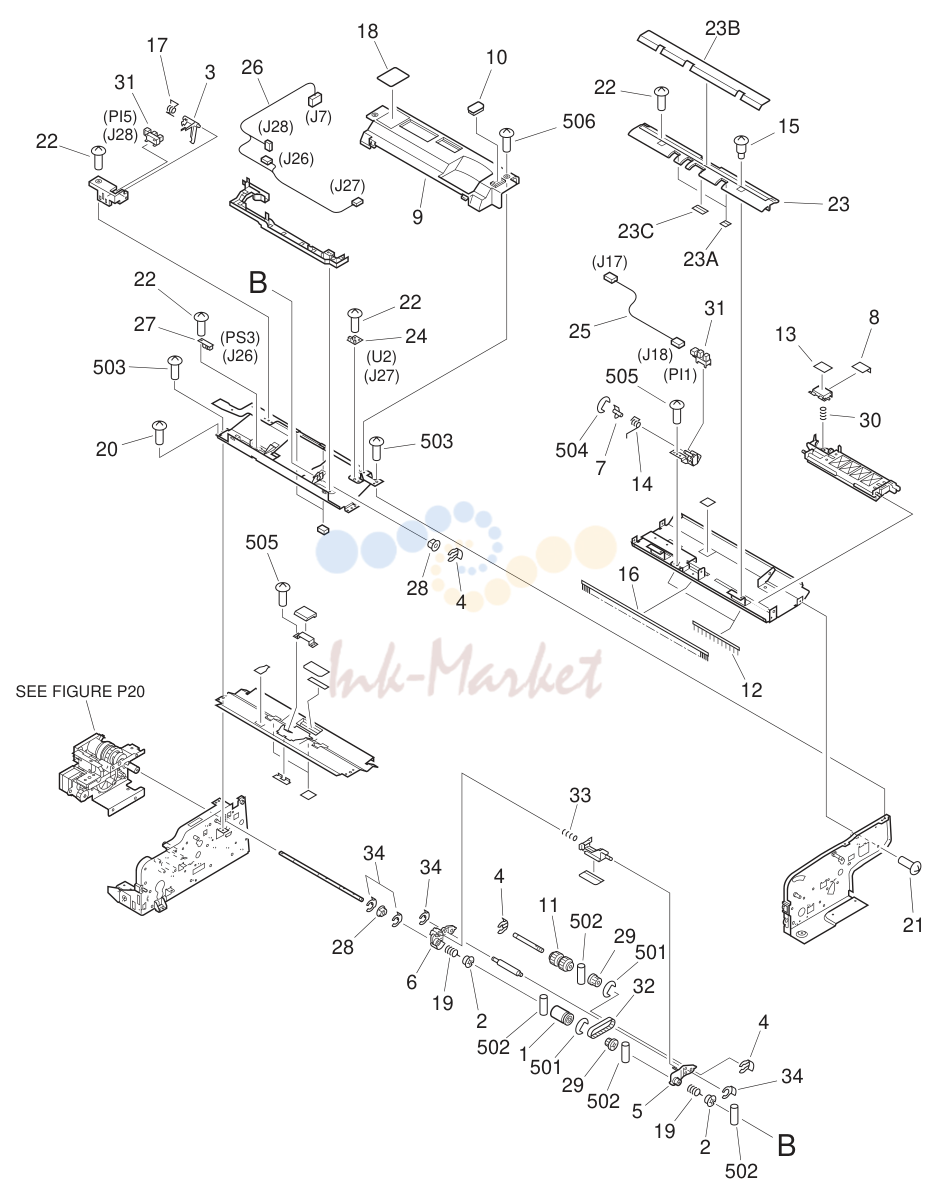

5. INTERNAL COMPONENTS 3

№	Артикул	Описание
1	FC3-0607-000 запросить цену →	1 ROLLER, SEPARATION
2	FC3-0636-000 запросить цену →	2 BUSHING
3	FC3-0646-000 запросить цену →	1 FLAG, SENSOR
4	FC3-0662-000 запросить цену →	3 CLIP
5	FC3-0670-000 запросить цену →	1 ARM, PICK-UP
6	FC3-0671-000 запросить цену →	1 ARM, PICK-UP
7	FC3-0673-000 запросить цену →	1 FLAG, REGIST SENSOR
8	FC3-0772-000 запросить цену →	1 PAD, PAPER SEPARATION
9	FC3-0716-000 запросить цену →	1 PANEL, CENTER
10	FC3-0717-000 запросить цену →	1 WINDOW, LED
11	FC3-0722-000 запросить цену →	1 ROLLER, PICK-UP
12	FC3-0784-000 запросить цену →	2 ELIMINATOR, STATIC CHARGE
13	FC3-0746-000 запросить цену →	1 DAMPER
14	FC3-0751-000 запросить цену →	1 SPRING, TORSION
15	FS2-9541-000 запросить цену →	1 SCREW,STEPPED
16	FC3-0715-000 запросить цену →	1 ELIMINATOR, STATIC CHARGE
17	FC3-0758-000 запросить цену →	1 SPRING, TORSION
18	FC3-0771-000 запросить цену →	1 LABEL, JAM CLEARING
19	FC3-0786-000 запросить цену →	2 SPRING, CLUTCH
20	FC3-0780-000 запросить цену →	2 SCREW,S,M3X6
21	FC2-2120-000 запросить цену →	AR SCREW, M4X7
22	FC2-8477-000 запросить цену →	AR SCREW,TP,M3X8
23	FF3-3988-000 запросить цену →	1 GUIDE, PAPER
24	FH5-3089-000 запросить цену →	1 DOCUMENT DISPLAY PCB ASSEMBLY U2 J27
25	FH5-3093-000 запросить цену →	1 CABLE, SENSOR J17,18
26	FH5-3099-000 запросить цену →	1 CABLE, PAPER SEPARATING J7,26,27,28
28	FS2-1672-000 запросить цену →	2 BUSHING
29	FS2-3882-000 запросить цену →	2 PULLEY, 18T
30	FS4-2715-000 запросить цену →	1 SPRING, COMPRESSION
31	WG8-5362-000 запросить цену →	2 IC, TLP1241, PHOTO-INTERRUPTER PI1,5 J18,28
32	XF2-1106-140 запросить цену →	1 BELT, TIMING
33	FS4-2718-000 запросить цену →	1 SPRING, COMPRESSION
34	FC3-0661-000 запросить цену →	4 CLIP
501	XD2-1100-502 запросить цену →	2 RING,E
502	XD3-2200-102 запросить цену →	4 PIN,DOWEL
503	XB6-7400-609 запросить цену →	8 SCREW,TP,M4X6
504	XD2-1200-322 запросить цену →	1 RING,E
505	XB6-6301-609 запросить цену →	3 SCREW,W/WASHER,M3X16
506	XB1-2300-606 запросить цену →	AR SCREW,MACH.,TRUSS HEAD,M3X6

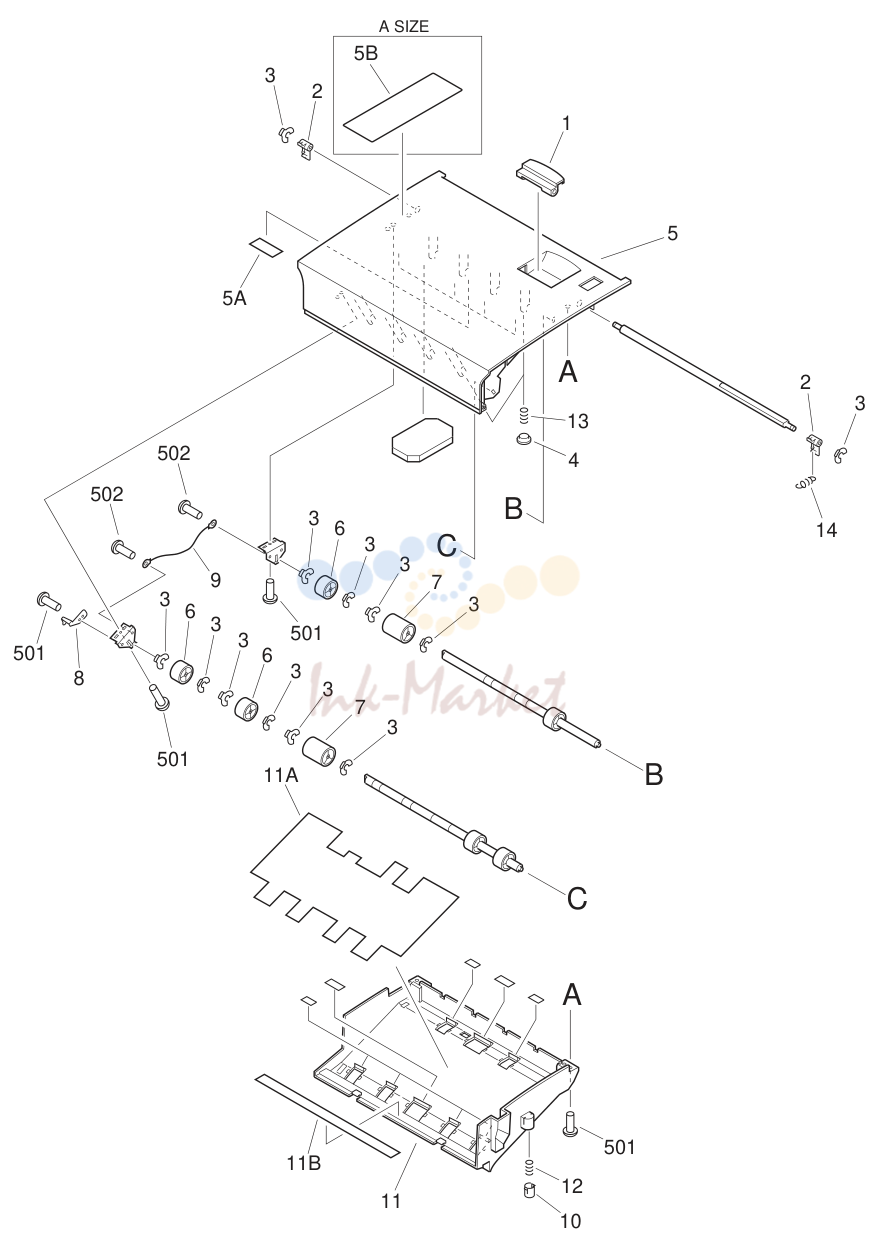

6. TOP PANEL ASSEMBLY

№	Артикул	Описание
1	FC3-0621-000 запросить цену →	1 HANDLE, PANEL
2	FC3-0624-000 запросить цену →	2 LEVER, LATCH
3	FC3-0661-000 запросить цену →	18 CLIP
4	FC3-0723-000 запросить цену →	8 DAMPER
5	FF3-3991-000 запросить цену →	1 PANEL, UPPER EXCEPT A SIZE
6	FS2-6593-000 запросить цену →	6 ROLLER, REGISTRATION
7	FS2-6594-000 запросить цену →	2 ROLLER, REGISTRATION
8	FC3-0682-000 запросить цену →	1 SPRING, GROUNDING
9	FH5-3102-000 запросить цену →	1 WIRE, GROUNDING
10	FC3-0620-000 запросить цену →	2 CAP
11	FF3-3997-000 запросить цену →	1 PANEL, TOP
12	FS4-2713-000 запросить цену →	2 SPRING, COMPRESSION
13	FS4-2714-000 запросить цену →	8 SPRING, COMPRESSION
14	FS4-2717-000 запросить цену →	1 SPRING, TENSION
501	XB4-5300-809 запросить цену →	6 SCREW,P,M3X8
502	XB4-7300-409 запросить цену →	3 SCREW,TAPPING,TRUSS HEAD,M3X4

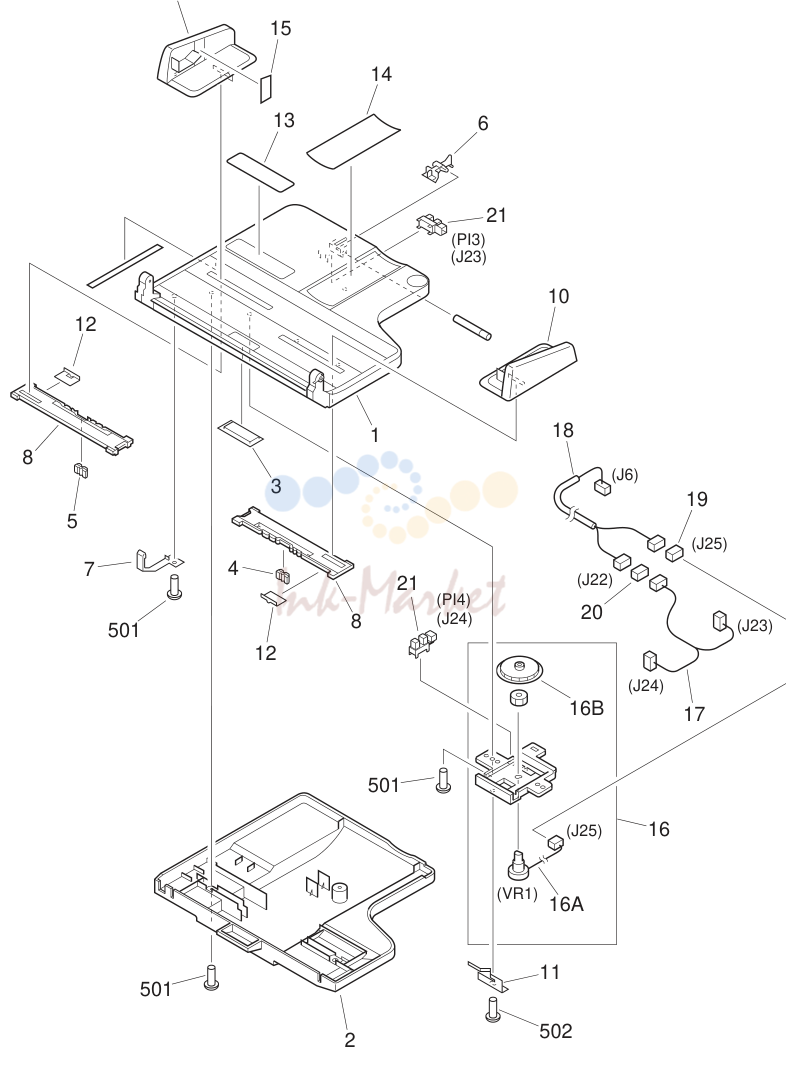

7. DOCUMENT TRAY ASSEMBLY

№	Артикул	Описание
1	FC3-0631-000 запросить цену →	1 TRAY, DOCUMENT, UPPER
2	FC3-0632-000 запросить цену →	1 TRAY, DOCUMENT, LOWER
3	FC3-0633-000 запросить цену →	1 WINDOW
4	FC3-0634-000 запросить цену →	1 RACK A4
5	FC3-0665-000 запросить цену →	1 RACK LTR
6	FC3-0668-000 запросить цену →	1 LEVER, SENSOR
7	FC3-0678-000 запросить цену →	1 COVER, BLANKING
8	FC3-0680-000 запросить цену →	2 RACK
9	FC3-0684-000 запросить цену →	1 PLATE, PAPER END
10	FC3-0685-000 запросить цену →	1 PLATE, PAPER END
11	FC3-0729-000 запросить цену →	1 SPRING, LEAF
12	FC3-0730-000 запросить цену →	2 SPRING, LEAF
13	FC3-0762-000 запросить цену →	1 LABEL, SIZE AB SIZE
14	FC3-0766-000 запросить цену →	1 LABEL, DOCUMENT SET AB SIZE
15	FC3-0770-000 запросить цену →	1 LABEL, PAPER HEIGHT
16	FG3-1292-000 запросить цену →	1 ROTARY SWITCH ASSEMBLY
17	FH5-3096-000 запросить цену →	1 CABLE, SENSOR J22-24
18	FH5-3098-000 запросить цену →	1 CABLE, DOCUMENT TRAY J6,22,25
19	VS1-6198-003 запросить цену →	1 CONNECTOR, SNAP TIGHT J25
21	WG8-5362-000 запросить цену →	2 IC, TLP1241, PHOTO-INTERRUPTER PI3,4 J23,24
501	XB4-5300-809 запросить цену →	6 SCREW,P,M3X8
502	XB4-7300-809 запросить цену →	1 SCREW,TAPPING,TRUSS HEAD,M3X8

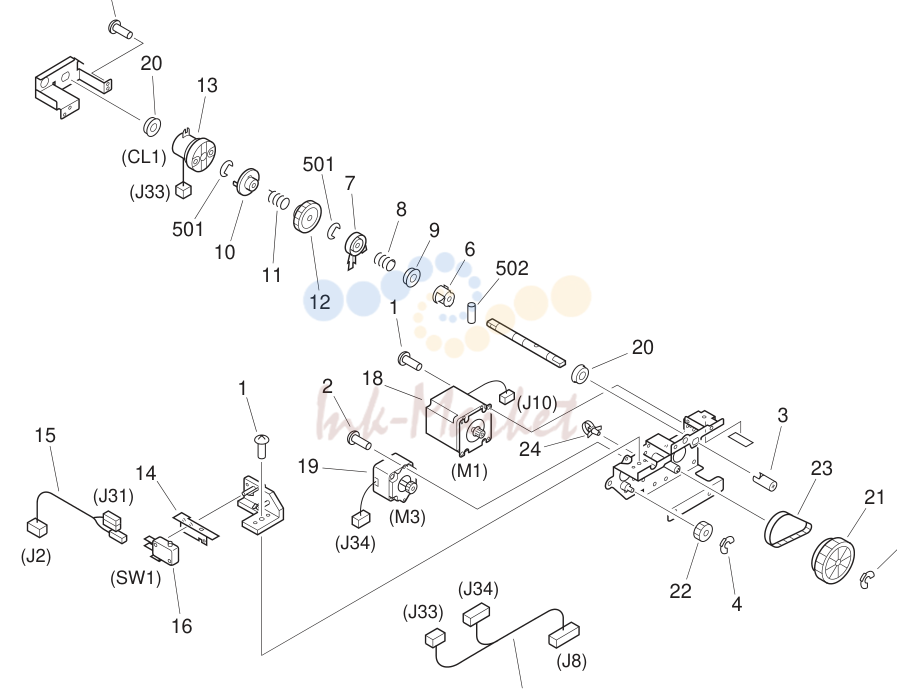

8. FEED DRIVE ASSEMBLY

№	Артикул	Описание
1	FC2-8476-000 запросить цену →	3 SCREW,W/WASHER,M4X8
2	FC2-8477-000 запросить цену →	2 SCREW,TP,M3X8
3	FC3-0610-000 запросить цену →	1 JOINT
4	FC3-0661-000 запросить цену →	1 CLIP
5	FC3-0662-000 запросить цену →	1 CLIP
6	FC3-0725-000 запросить цену →	1 COLLAR
7	FC3-0724-000 запросить цену →	1 LEVER, RELEASE
8	FC3-0775-000 запросить цену →	1 SPRING, CLUTCH
9	FC3-0781-000 запросить цену →	1 CLUTCH, ONE-WAY
10	FC3-0659-000 запросить цену →	1 JOINT
11	FC3-0782-000 запросить цену →	1 SPRING, CLUTCH
12	FS4-0587-000 запросить цену →	1 GEAR, 40T
13	FH7-5975-000 запросить цену →	1 CLUTCH, ELECTROMAGNETIC CL1 J33
14	FC3-0622-000 запросить цену →	1 LEVER, SWITCH
15	FH5-3101-000 запросить цену →	1 CABLE, SWITCH J2,31
16	WC4-5175-000 запросить цену →	1 MICROSWITCH SW1
17	FH5-3103-000 запросить цену →	1 CABLE, MOTOR J8,33,34
18	FH6-1759-000 запросить цену →	1 MOTOR, STEPPING M1 J10
19	FH6-1761-000 запросить цену →	1 MOTOR, STEPPING M3 J34
20	FS2-1672-000 запросить цену →	2 BUSHING
21	FS2-3881-000 запросить цену →	1 GEAR, 60T/PULLEY, 60T
22	FS4-0586-000 запросить цену →	1 GEAR, 20T
23	XF2-1108-560 запросить цену →	1 BELT, TIMING
24	WT2-5565-000 запросить цену →	1 CLAMP, CABLE
501	XD2-1100-502 запросить цену →	2 RING,E
502	XD3-2200-102 запросить цену →	1 PIN,DOWEL
503	XB6-6301-609 запросить цену →	1 SCREW,W/WASHER,M3X16

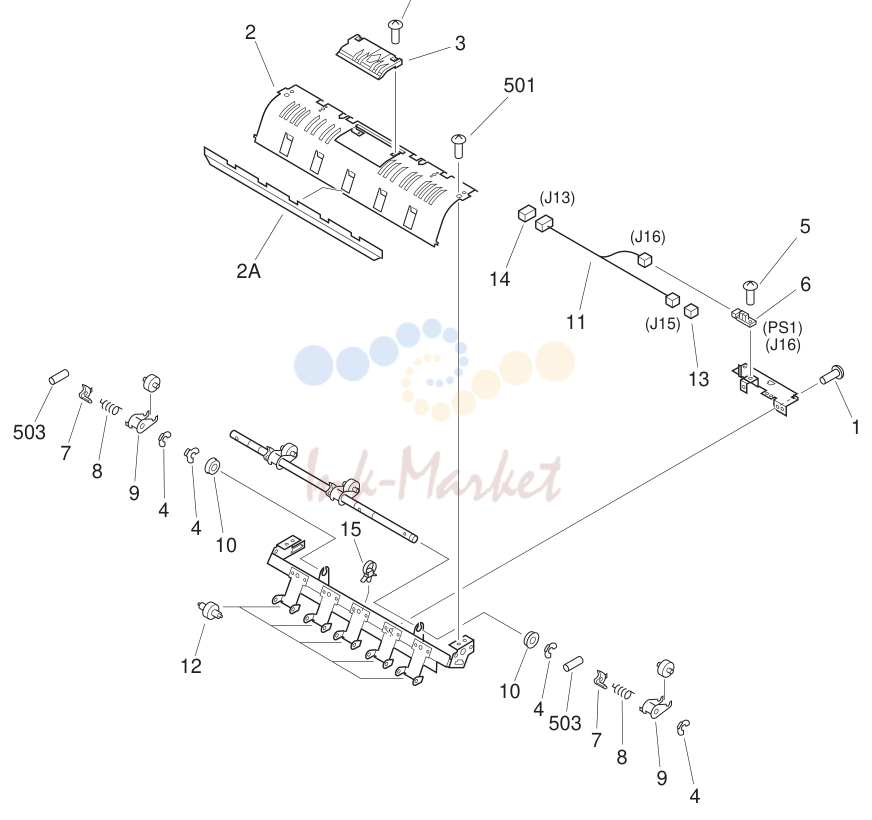

9. DELIVERY GUIDE ASSEMBLY

№	Артикул	Описание
1	FC3-0780-000 запросить цену →	2 SCREW,S,M3X6
2	FF3-3980-000 запросить цену →	1 GUIDE, DELIVERY
3	FC3-0649-000 запросить цену →	1 COVER, GUIDE
4	FC3-0662-000 запросить цену →	6 CLIP
5	FC2-8477-000 запросить цену →	1 SCREW,TP,M3X8
6	FH5-3104-000 запросить цену →	1 SENSOR PCB ASSEMBLY PS1 J16
7	FC3-0658-000 запросить цену →	4 ROLLER
8	FC3-0732-000 запросить цену →	4 SPRING, TORSION
9	FG3-1261-000 запросить цену →	4 ROLLER, DELIVERY
10	FS2-1672-000 запросить цену →	2 BUSHING
11	FH5-3091-000 запросить цену →	1 CABLE, SENSOR J13,15,16
12	FS2-6596-000 запросить цену →	5 ROLLER
13	VS1-5057-002 запросить цену →	1 CONNECTOR, SNAP TIGHT J15
14	VS1-5057-007 запросить цену →	1 CONNECTOR, SNAP TIGHT J13
15	WT2-5565-000 запросить цену →	7 CLAMP, CABLE
501	XB6-7300-409 запросить цену →	2 SCREW,TP,M3X4
502	XB1-2300-609 запросить цену →	2 SCREW,MACH.,TRUSS HEAD,M3X6
503	XD3-2200-122 запросить цену →	4 PIN,DOWEL
