Canon DADF-C1pc — каталог запчастей со схемами

Содержание

1. ASSEMBLY LOCATION DIAGRAM
2. DF ASSEMBLY
3. DOCUMENT TRAY ASSEMBLY
4. UPPER COVER ASSEMBLY
5. RF ASSEMBLY (1/4)

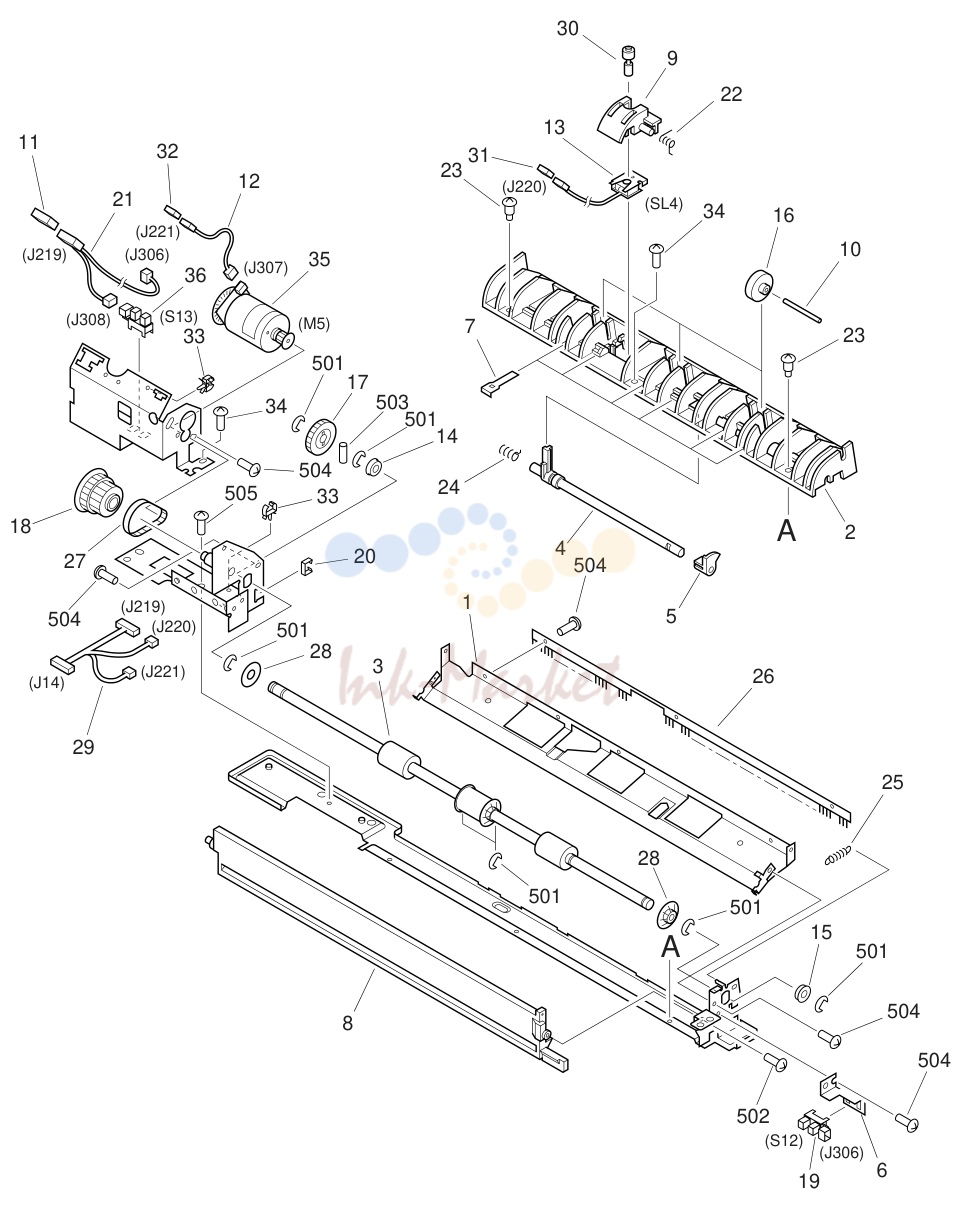

6. RIGHT PAPER DELIVERY ASSEMBLY
7. BELT DRIVE MOTOR ASSEMBLY
8. UPPER PAPER GUIDE ASSEMBLY
9. LOWER PAPER GUIDE ASSEMBLY

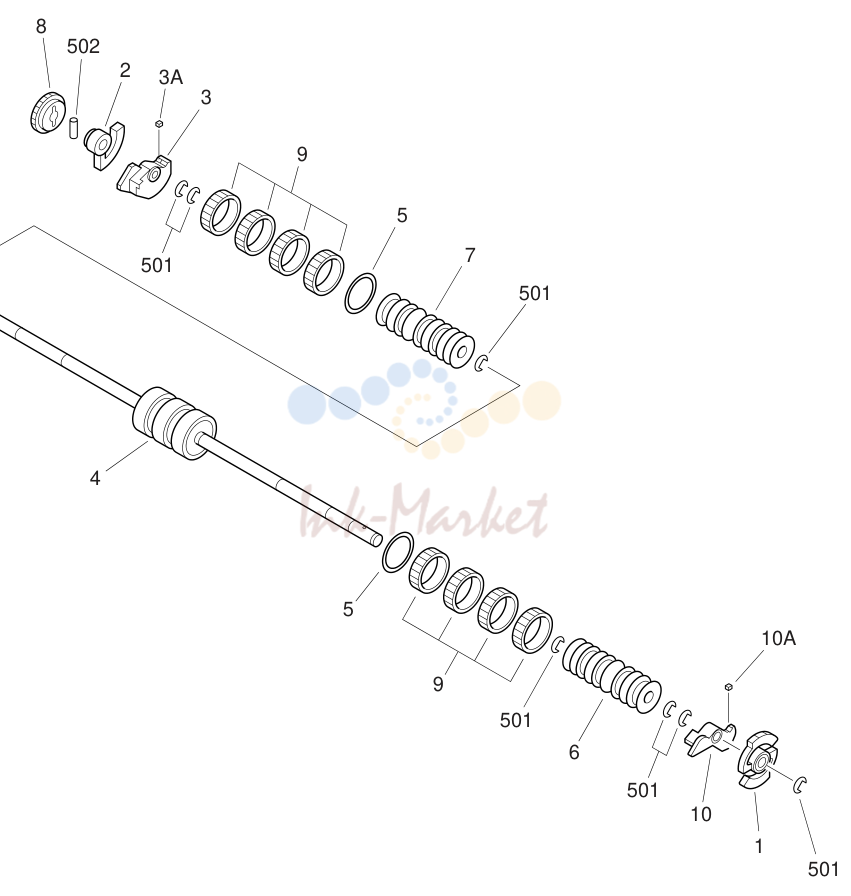

10. SEPARATION ROLLER ASSEMBLY

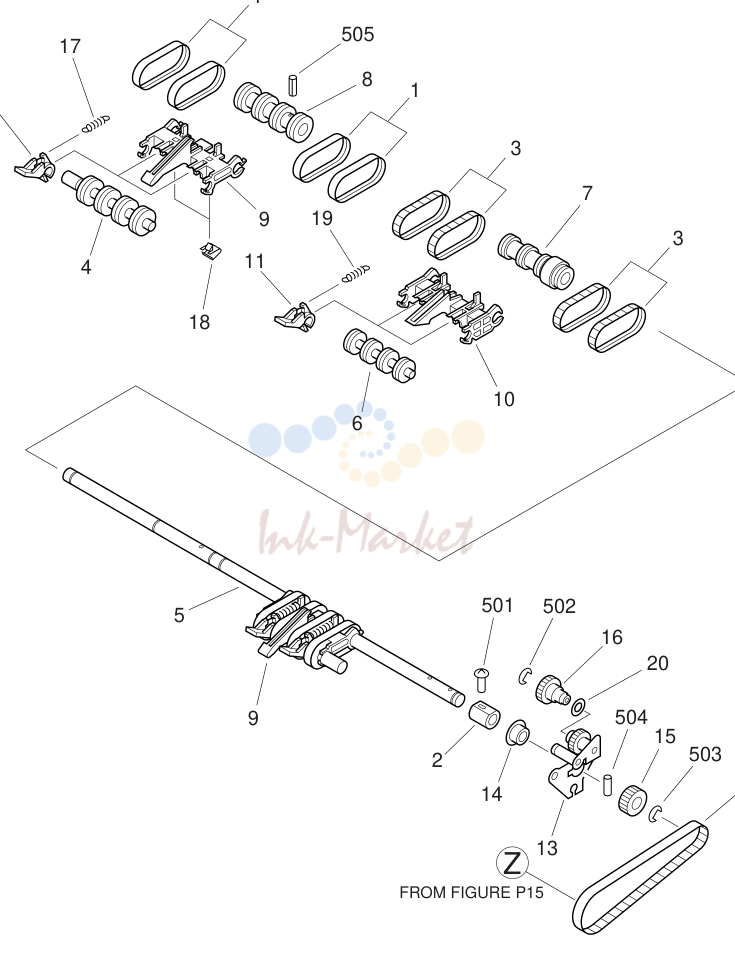

11. PAPER SEPARATION ASSEMBLY

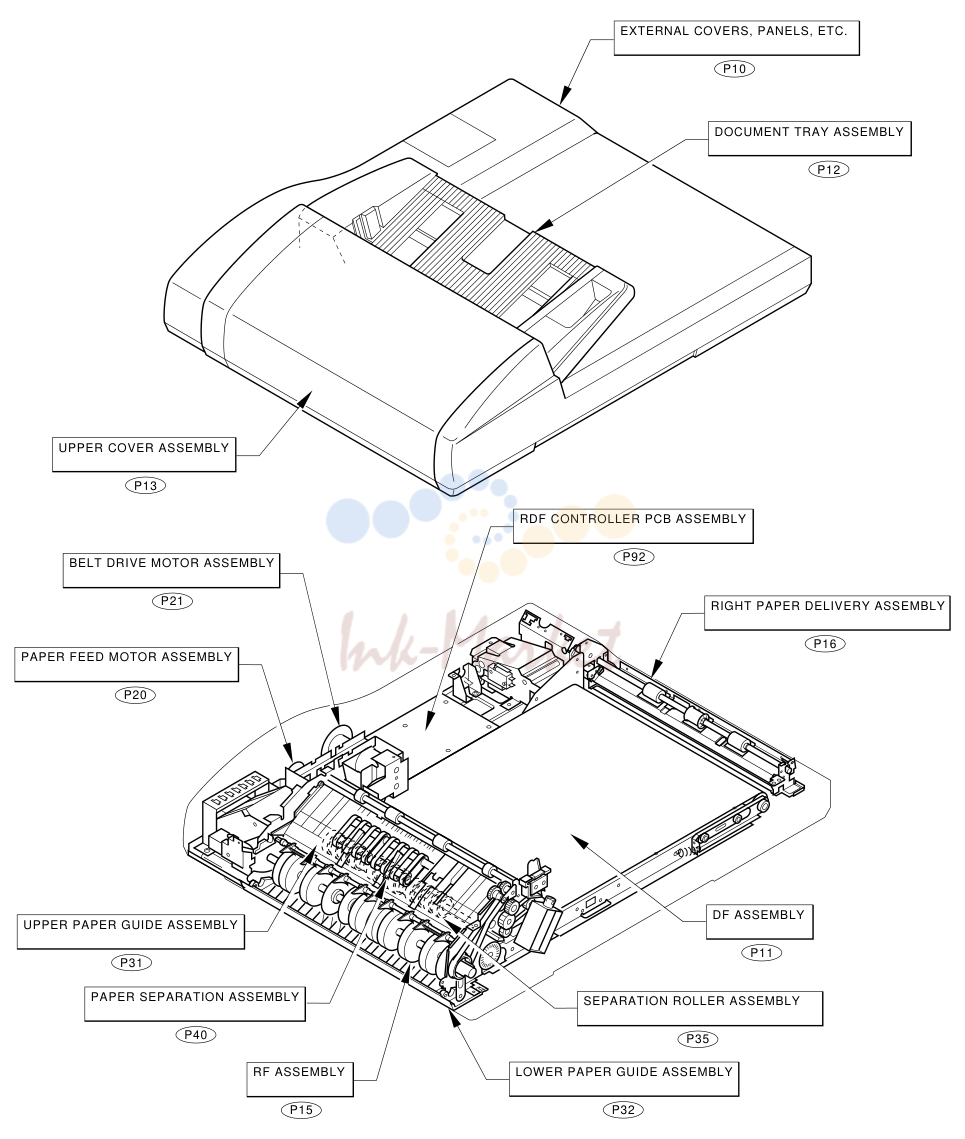

1. ASSEMBLY LOCATION DIAGRAM

№	Артикул	Описание
1	FB3-2141-000 запросить цену →	1 TRAY 3, COPY
2	FB3-3143-020 запросить цену →	1 TRAY 2, COPY
3	FB4-7021-000 запросить цену →	1 MOUNT, TRAY
4	FB4-7022-000 запросить цену →	1 PLATE, TRAY
5	FB3-5756-000 запросить цену →	1 GUIDE, PAPER RIGHT
6	XA9-0679-000 запросить цену →	2 SCREW,MACH.,FLAT HEAD,M3X4
7	XA9-0679-000 запросить цену →	2 SCREW,MACH.,FLAT HEAD,M3X4
8	FF5-7814-000 запросить цену →	1 PILLAR, LEFT
9	FF5-7815-000 запросить цену →	1 PILLAR, RIGHT
10	XA9-0519-000 запросить цену →	2 BOLT, M5X20
11	FS5-9562-000 запросить цену →	4 SCREW,STEPPED,M3X1.4
12	FF5-7819-000 запросить цену →	1 HOLDER, JUMP, LEFT AB SIZE
501	XB1-2403-009 запросить цену →	2 SCREW,MACH.,TRUSS HEAD,M4X30
502	XB6-7400-609 запросить цену →	4 SCREW,TP,M4X6
503	XB7-2100-509 запросить цену →	2 NUT,HEX,M5
1	FB3-5752-020 запросить цену →	1 COVER, FRONT
2	FB3-5751-000 запросить цену →	1 COVER, UPPER
3	FC1-1340-000 запросить цену →	1 COVER
4	FC1-2307-020 запросить цену →	1 PLATE, COVER
501	XB1-2400-606 запросить цену →	6 SCREW,MACH.,TRUSS HEAD,M4X6
502	XB4-7400-609 запросить цену →	1 SCREW,TAPPING,TRUSS HEAD,M4X6
503	XB6-7400-606 запросить цену →	3 SCREW,TP,M4X6

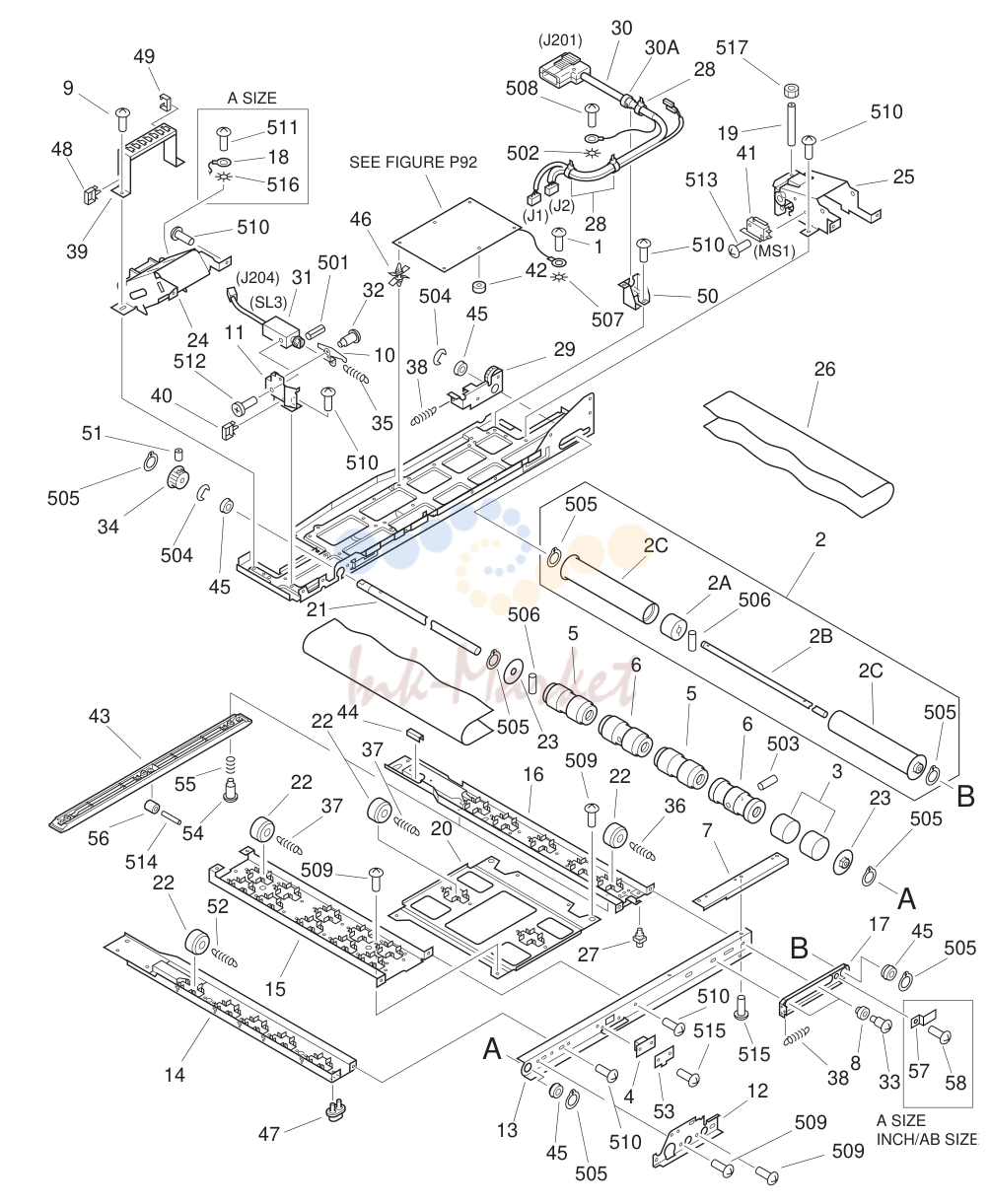

2. DF ASSEMBLY

№	Артикул	Описание
1	FS5-9439-000 запросить цену →	1 SCREW,MACH.,TRUSS HEAD,M3X4
2	FM6-2145-000 запросить цену →	1 TURN ROLLER ASSEMBLY
3	FA3-4509-000 запросить цену →	8 BAND, ROLLER
4	FA3-4725-000 запросить цену →	1 CATCH, MAGNET
5	FA5-4705-000 запросить цену →	2 ROLLER, FEED BELT DRIVE
6	FA5-5376-000 запросить цену →	2 ROLLER, FEED BELT DRIVE
7	FB3-5736-020 запросить цену →	1 PLATE, JOINT
8	FA6-7548-000 запросить цену →	2 SPACER
9	XA9-0893-000 запросить цену →	2 SCREW,M4X8
10	FC1-1279-000 запросить цену →	1 LEVER 2, DEFLECTOR
11	FC1-1280-020 запросить цену →	1 HOLDER, SOLENOID
12	FB3-5654-000 запросить цену →	1 PLATE, JOINT PAPER PICK-UP
13	FC1-1314-040 запросить цену →	N 1 PLATE
14	FC1-6186-040 запросить цену →	N 1 CROSSMEMBER, LEFT
15	FC1-6187-050 запросить цену →	N 1 CROSSMEMBER, CENTER
16	FC1-6188-040 запросить цену →	N 1 CROSSMEMBER, RIGHT
17	FC1-1325-020 запросить цену →	1 PLATE, GUIDE, FRONT
18	FF3-1291-000 запросить цену →	1 WIRE, GROUNDING A SIZE
19	FA5-5499-000 запросить цену →	1 SCREW, ADJUSTING
20	FB3-5737-000 запросить цену →	1 MOUNT, ROLLER
21	FC1-1333-040 запросить цену →	1 SHAFT, FEED BELT
22	FC1-1334-030 запросить цену →	14 ROLLER
23	FC1-1336-000 запросить цену →	2 FLANGE
24	FB3-5757-000 запросить цену →	1 HINGE, LEFT
25	FB3-5758-000 запросить цену →	1 HINGE, RIGHT
26	FC1-7815-020 запросить цену →	1 FEED BELT
28	WT2-5041-000 запросить цену →	4 TIE, CABLE
29	FF5-7816-000 запросить цену →	1 PLATE, SLIDE, REAR
30	FG2-9558-000 запросить цену →	1 INTERFACE CABLE J1,2,201
31	FH7-5843-000 запросить цену →	1 SOLENOID, DC24V SL3 J204
32	FS1-9004-000 запросить цену →	1 SCREW,STEPPED,M4
33	FS1-9199-000 запросить цену →	2 SCREW,STEPPED,M4
34	FS2-3567-050 запросить цену →	1 PULLEY, 32T
35	FS4-2048-000 запросить цену →	1 SPRING, TENSION
36	FS4-2052-000 запросить цену →	4 SPRING, TENSION
37	FS4-2053-000 запросить цену →	6 SPRING, TENSION
38	FS4-2055-000 запросить цену →	2 SPRING, TENSION
39	FC1-1329-000 запросить цену →	1 BRACKET, CONNECTOR
40	WT2-0250-000 запросить цену →	3 CLIP, CABLE
41	WC4-5030-000 запросить цену →	1 MICROSWITCH MS1
42	VT2-5008-006 запросить цену →	2 SPACER, PCB
43	FB4-7002-000 запросить цену →	2 GUIDE, BELT
44	FE9-0117-000 запросить цену →	1 GROMMET
45	XG9-0237-000 запросить цену →	4 BEARING, BALL
46	VT2-0012-006 запросить цену →	4 SUPPORT, PCB
47	FC1-3044-000 запросить цену →	1 FOOT, RUBBER, FRONT
48	WT2-0317-000 запросить цену →	2 CLIP, CABLE
49	WT2-0204-000 запросить цену →	3 CLIP, CABLE
50	FC1-2309-000 запросить цену →	1 RETAINER, CORD
51	XA9-0546-020 запросить цену →	1 SCREW, M4X6
52	FS6-2460-000 запросить цену →	4 SPRING, TENSION
53	FB3-5699-000 запросить цену →	1 PLATE, GROUNDING
54	FS2-9461-000 запросить цену →	6 SCREW, STEPPED, M3
55	FB4-7003-000 запросить цену →	6 SPRING, COMPRESSION
57	FB4-7023-000 запросить цену →	1 SPRING, GROUNDING A SIZE
58	FS5-9439-000 запросить цену →	1 SCREW,MACH.,TRUSS HEAD,M3X4 A SIZE
501	XD3-1300-102 запросить цену →	1 PIN,SPRING
502	XD1-4200-402 запросить цену →	1 WASHER,TOOTHED LOCK
503	XB6-2400-808 запросить цену →	2 SETSCREW,M4X8
504	XD2-1100-642 запросить цену →	2 RING,E
505	XD2-2100-802 запросить цену →	7 RING,GRIP
506	XD3-2200-142 запросить цену →	2 PIN,DOWEL
507	XD1-4200-302 запросить цену →	1 WASHER,TOOTHED LOCK
508	XB4-7400-609 запросить цену →	1 SCREW,TAPPING,TRUSS HEAD,M4X6
509	XB1-2400-609 запросить цену →	4 SCREW,MACH.,TRUSS HEAD,M4X6
510	XB6-7400-609 запросить цену →	10 SCREW,TP,M4X6
511	XB6-7400-606 запросить цену →	1 SCREW,TP,M4X6 A SIZE
512	XB6-7300-405 запросить цену →	1 SCREW,TP,M3X4
513	XB1-2301-209 запросить цену →	1 SCREW,MACH.,TRUSS HEAD,M3X12
514	XD3-2200-182 запросить цену →	6 PIN,DOWEL
515	XB6-7300-609 запросить цену →	2 SCREW,TP,M3X6
516	XD1-4200-402 запросить цену →	1 WASHER,TOOTHED LOCK A SIZE
517	XB7-2100-409 запросить цену →	1 NUT,HEX,M4

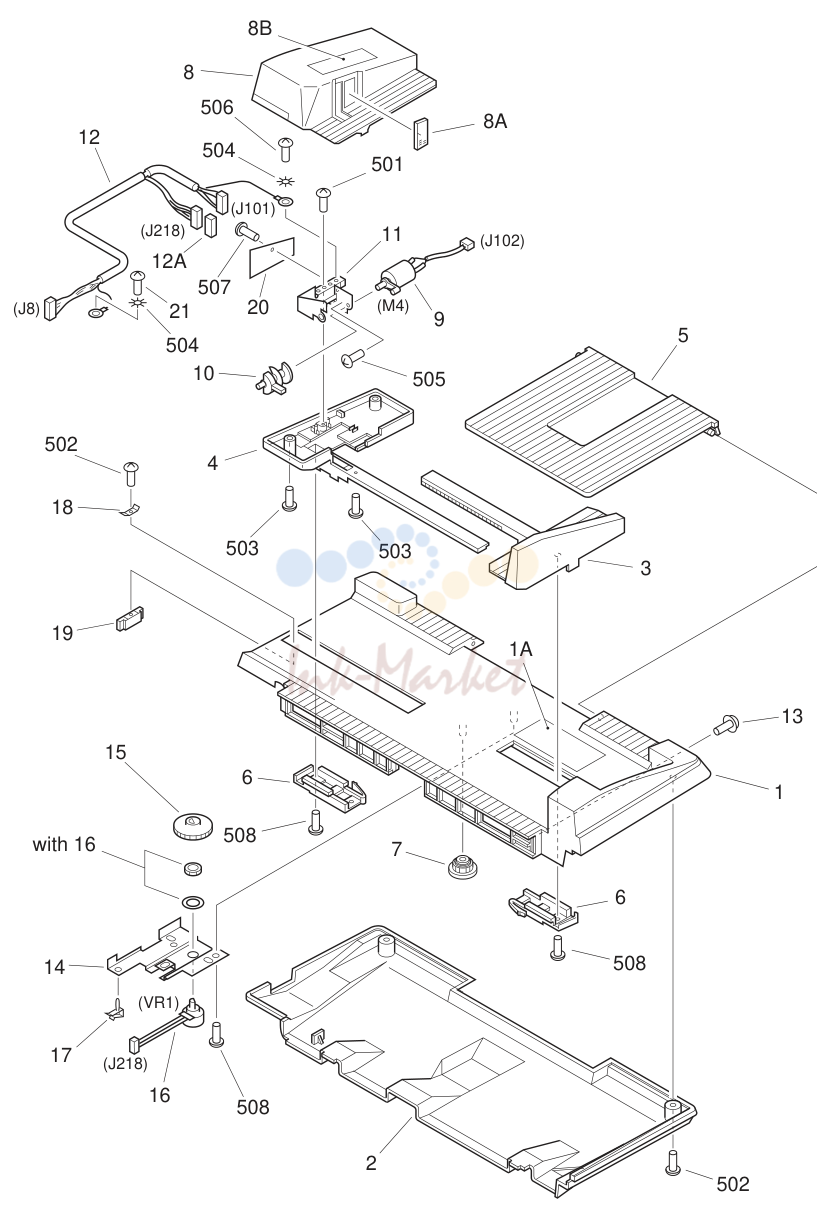

3. DOCUMENT TRAY ASSEMBLY

№	Артикул	Описание
1	FF2-7847-040 запросить цену →	1 TRAY, DOCUMENT AB SIZE
2	FB3-5753-000 запросить цену →	1 COVER, REAR, TRAY
3	FB3-5761-000 запросить цену →	1 GUIDE, SLIDE, FRONT
4	FB3-5763-000 запросить цену →	1 MOUNT, REAR GUIDE
5	FC1-6177-000 запросить цену →	1 TRAY, AUXILIARY
6	FC1-6179-000 запросить цену →	2 CLAMP, GUIDE
7	FS4-0177-000 запросить цену →	1 GEAR, 16T
8	FF5-5205-000 запросить цену →	1 GUIDE, SLIDE, REAR AB SIZE
9	FF2-5903-030 запросить цену →	1 MOTOR, DC6V M4 J102
10	FC1-1311-000 запросить цену →	1 LEVER, RECYCLE
11	FC1-6178-000 запросить цену →	1 MOUNT, RECYCLE MOTOR
12	FG2-9923-000 запросить цену →	1 TRAY CABLE ASSEMBLY J8,101,218
13	FA6-7550-000 запросить цену →	2 SCREW,MACH.,WASHER HEAD,M4X10
14	FB3-5665-000 запросить цену →	1 MOUNT, VOLUME
15	FB3-5668-000 запросить цену →	1 GEAR, 32T
16	FG2-7569-000 запросить цену →	1 ROTARY VR ASSEMBLY VR1 J218
17	WT2-0507-000 запросить цену →	1 CLAMP
19	FB3-5666-000 запросить цену →	1 BLOCK, TRAY
20	FG2-5001-030 запросить цену →	1 INDICATOR PCB ASSEMBLY
21	FS5-9439-000 запросить цену →	1 SCREW,MACH.,TRUSS HEAD,M3X4
501	XB4-7300-609 запросить цену →	1 SCREW,TAPPING,TRUSS HEAD,M3X6
502	XB4-7300-806 запросить цену →	3 SCREW,TAPPING,TRUSS HEAD,M3X8
503	XB4-7300-809 запросить цену →	3 SCREW,TAPPING,TRUSS HEAD,M3X8
504	XD1-4200-302 запросить цену →	2 WASHER,TOOTHED LOCK
505	XB1-2200-309 запросить цену →	2 SCREW,MACH.,TRUSS HEAD,M2X3
506	XB1-2300-606 запросить цену →	1 SCREW,MACH.,TRUSS HEAD,M3X6
507	XB1-2300-609 запросить цену →	1 SCREW,MACH.,TRUSS HEAD,M3X6
508	XB4-7301-009 запросить цену →	4 SCREW,TAPPING,TRUSS HEAD,M3X10

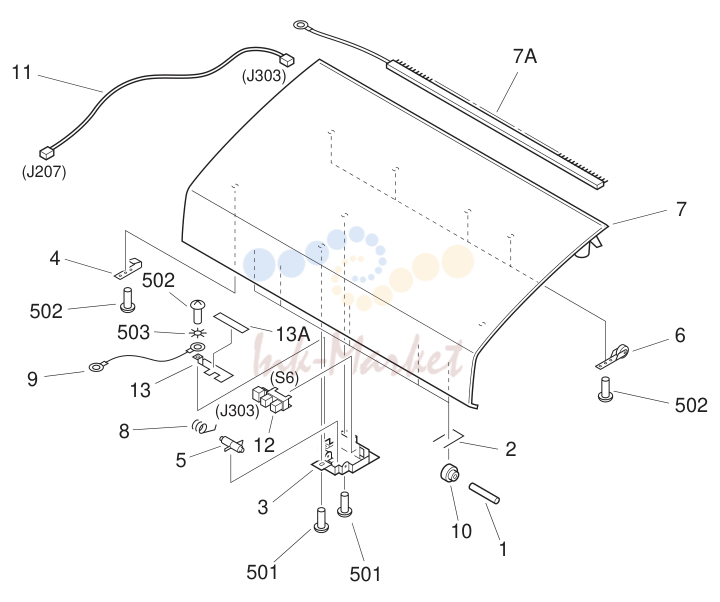

4. UPPER COVER ASSEMBLY

№	Артикул	Описание
1	FC1-1273-000 запросить цену →	5 ROD
2	FB4-6987-000 запросить цену →	5 SPRING, LEAF
3	FC1-1293-020 запросить цену →	1 COVER, SENSOR
4	FC1-1321-000 запросить цену →	2 SPRING, LEAF
5	FC1-1344-000 запросить цену →	1 FLAG, SENSOR
6	FF2-5769-000 запросить цену →	4 ROLLER, DELIVERY
7	FF5-7810-000 запросить цену →	1 COVER, UPPER
8	FS2-2051-000 запросить цену →	1 SPRING, TORSION
9	FF2-6012-000 запросить цену →	1 WIRE
10	FB4-6986-000 запросить цену →	5 ROLLER
11	FG2-3374-000 запросить цену →	1 SENSOR CONNECTING CABLE J207,303
12	WG8-5362-000 запросить цену →	1 IC, TLP1241, PHOTO-INTERRUPTER S6 J303
13	FF2-6072-000 запросить цену →	1 PLATE, SENSOR GUARD
501	XB4-7400-809 запросить цену →	2 SCREW,TAPPING,TRUSS HEAD,M4X8
502	XB4-7300-609 запросить цену →	7 SCREW,TAPPING,TRUSS HEAD,M3X6
503	XD1-4200-302 запросить цену →	1 WASHER,TOOTHED LOCK

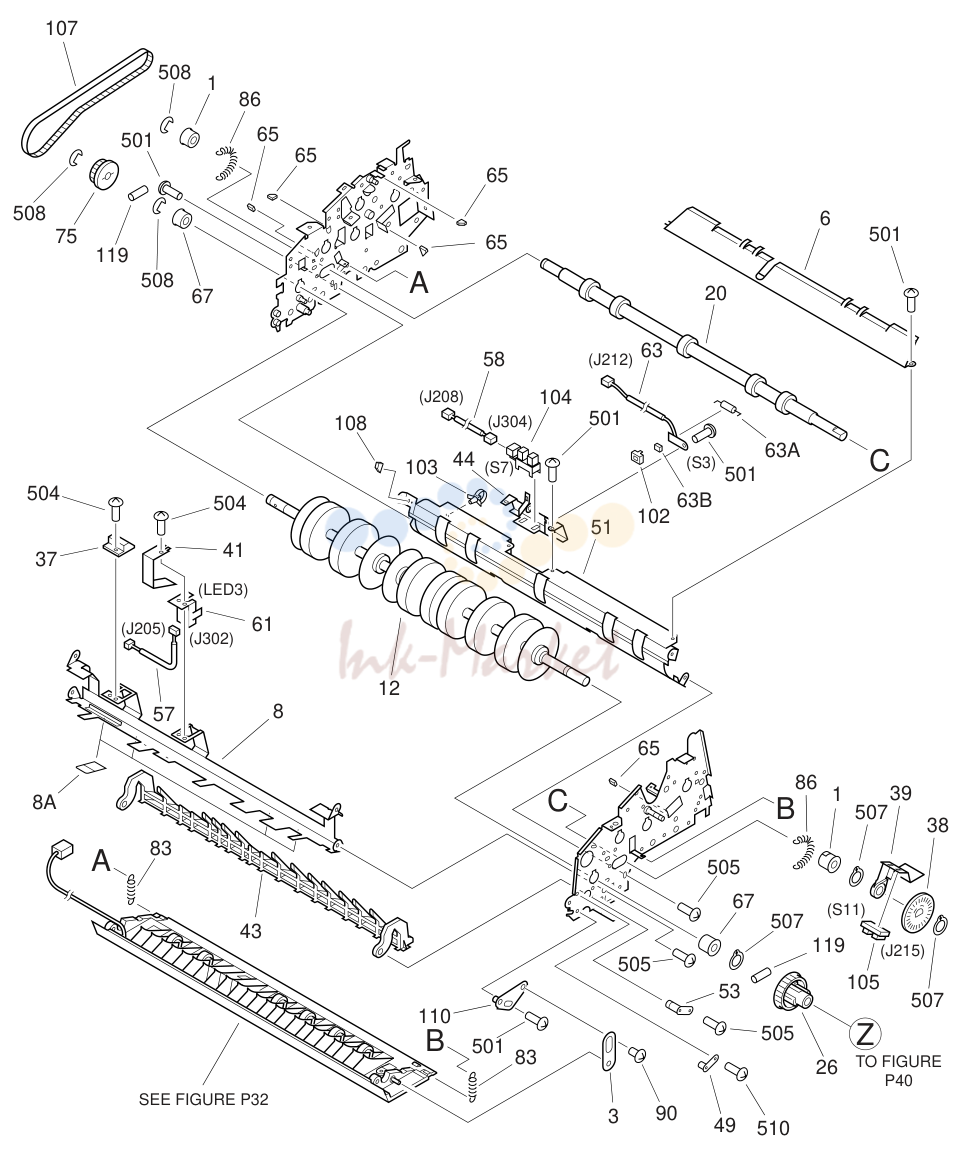

5. RF ASSEMBLY (1/4)

№	Артикул	Описание
1	FA1-0056-000 запросить цену →	2 BUSHING
2	FB3-5620-000 запросить цену →	1 PLATE, LIFTING, CAM
3	FC1-3043-000 запросить цену →	1 STOPPER, LOWER GUIDE
4	FB3-5690-020 запросить цену →	1 ARM, SHUTTER
5	FB3-5621-020 запросить цену →	1 SHAFT, CAM
6	FB3-5625-020 запросить цену →	1 GUIDE A, INNER
7	FB3-5632-020 запросить цену →	1 WEIGHT
8	FF2-7866-000 запросить цену →	1 PLATE, REVERSE
9	FB3-5633-000 запросить цену →	1 CROSSMEMBER, GUIDE, UPPER
10	FF5-5201-000 запросить цену →	1 GUIDE, FRONT, SEPARATION
11	FB3-5635-000 запросить цену →	1 PLATE, TRAY
12	FC1-6209-000 запросить цену →	1 ROLLER, REVERSE
13	FB3-5638-000 запросить цену →	1 ROLLER, FRONT
14	FB3-5639-000 запросить цену →	1 ROLLER, REAR
15	FF5-7807-000 запросить цену →	1 PLATE, SHUTTER HOLDING
16	FB3-5691-000 запросить цену →	1 SHUTTER
17	FB3-5640-000 запросить цену →	1 ARM, PICK-UP, FRONT
18	FB3-5641-000 запросить цену →	1 ARM, PICK-UP, REAR
19	FB3-5642-000 запросить цену →	1 SHAFT, PRESSURE, PICK-UP
20	FB4-7018-000 запросить цену →	1 ROLLER, REGISTRATION
21	FB3-5660-000 запросить цену →	1 LEVER 1, DEFLECTOR
22	FB3-5637-000 запросить цену →	1 ROLLER, PAPER DELIVERY
23	FF5-7818-000 запросить цену →	1 REFLECTOR
24	FB3-5643-000 запросить цену →	1 PLATE, PRESSURE PICK-UP
26	FB3-5684-000 запросить цену →	1 PULLEY, ROLLER, REVERSE
27	FB4-6988-000 запросить цену →	1 JOINT
28	FB3-5646-000 запросить цену →	1 SHAFT, ROLLER
29	FB3-5649-000 запросить цену →	1 HOOK, SOLENOID
30	FC1-1300-000 запросить цену →	2 CAM
31	FC1-1301-000 запросить цену →	1 PLATE, SENSING
32	FC1-1302-000 запросить цену →	1 ARM, FRONT
33	FC1-1303-000 запросить цену →	1 ARM, REAR
34	FB3-5650-000 запросить цену →	1 MOUNT, SOLENOID
35	WT2-5444-000 запросить цену →	1 CLIP, CABLE
36	FC1-6184-000 запросить цену →	1 LINK, SHUTTER
37	FB4-6994-000 запросить цену →	1 COVER
38	FB3-5663-000 запросить цену →	1 DISK, CLOCK
39	FB3-5664-000 запросить цену →	1 HOLDER, SENSOR REGISTRATION
40	FB3-5669-000 запросить цену →	1 SPRING, TORSION
41	FC1-2308-000 запросить цену →	1 COVER, SENSOR
42	FB3-5676-000 запросить цену →	1 SHAFT, ARM, PICK-UP REAR
43	FF2-5771-000 запросить цену →	1 GUIDE, PAPER
44	FF5-5182-000 запросить цену →	1 PLATE, SENSOR, SEPARATION
45	VS1-5057-004 запросить цену →	1 CONNECTOR, SNAP TIGHT J203
46	XF9-0313-000 запросить цену →	1 BELT, TIMING, 80T
47	FF5-5186-000 запросить цену →	1 PLATE, BELT TENSION, FRONT
48	FF5-5187-000 запросить цену →	1 PLATE, BELT TENSION, REAR
49	FB4-6992-000 запросить цену →	1 PLATE, POSITIONING
50	FF5-5191-000 запросить цену →	2 ROLLER, PICK-UP
51	FF5-5197-030 запросить цену →	1 GUIDE B, INNER
52	FF5-5183-000 запросить цену →	1 LIMIT PLATE, SEPARATION
54	FG2-9554-000 запросить цену →	1 EMP SENSING LED PCB ASSEMBLY S1 J203
55	FF5-5192-020 запросить цену →	1 TRAY, PICK-UP
56	FA6-2513-000 запросить цену →	2 WASHER
57	FG2-5004-000 запросить цену →	1 SENSOR CONNECTING CABLE J205,302
58	FG2-7571-000 запросить цену →	1 CABLE, SEPARATION SENSING J208,304
59	WG8-5362-000 запросить цену →	2 IC, TLP1241, PHOTO-INTERRUPTER S4,5 J214,206
60	FF5-5196-000 запросить цену →	1 PLATE, PICK-UP
61	FG2-3394-000 запросить цену →	1 REGISTRATION SENSOR H ASSEMBLY LED3 J302
62	FG2-9925-000 запросить цену →	1 COVER SWITCH ASSEMBLY MS2 J3
63	FG2-7570-000 запросить цену →	1 ENT SENSING LED PCB ASSEMBLY S3 J212
64	FH7-5653-000 запросить цену →	1 SOLENOID, DC24V SL1 J217
65	FB3-5657-000 запросить цену →	5 CAP, RUBBER
66	FS1-1187-000 запросить цену →	1 BUSHING
67	FS1-1189-000 запросить цену →	4 BUSHING
68	FH7-5709-000 запросить цену →	1 SOLENOID, DC24V SL2 J216
69	FS1-1213-000 запросить цену →	1 BUSHING
70	FS1-9002-000 запросить цену →	1 SCREW,STEPPED,M4X5
71	FS1-9053-000 запросить цену →	2 SCREW,STEPPED,M4
72	FS1-9102-000 запросить цену →	1 SCREW,STEPPED,M3
73	FS1-9051-000 запросить цену →	1 SCREW,STEPPED,M3X4
74	FS3-2705-000 запросить цену →	1 SPRING, COMPRESSION
75	FS2-3566-000 запросить цену →	1 PULLEY, 40T
77	FS3-0136-000 запросить цену →	1 GEAR, 18T
78	FC1-1264-030 запросить цену →	1 PLATE P, SHUTTER
79	FS5-1628-000 запросить цену →	2 BUSHING
80	NA1-5027-000 запросить цену →	2 BUSHING
81	FS6-0707-000 запросить цену →	1 GEAR, 22T/PULLEY, 28T
82	FS6-0708-000 запросить цену →	1 GEAR, 20T
83	FS4-2045-000 запросить цену →	2 SPRING, TENSION
84	FS5-9435-000 запросить цену →	2 SCREW,M3X2.5
85	FS6-2456-000 запросить цену →	1 SPRING, TENSION
86	FS4-2178-000 запросить цену →	2 SPRING, TENSION
87	FS4-2051-000 запросить цену →	1 SPRING, TENSION
88	FS6-2455-000 запросить цену →	1 SPRING, TENSION
89	RS1-9008-000 запросить цену →	1 SCREW, STEPPED, M3
90	FS5-9436-000 запросить цену →	2 SCREW,MACH.,TRUSS HEAD,M4X5
91	WT2-5011-000 запросить цену →	2 CLIP, CABLE
92	WT2-5035-000 запросить цену →	3 CLIP, CABLE
93	XA9-0342-000 запросить цену →	2 SCREW, STEPPED, M3X3.5
94	FS6-0701-000 запросить цену →	1 GEAR, 15T
95	FS6-0702-000 запросить цену →	1 GEAR, 16T/PULLEY, 20T
96	FS6-0703-000 запросить цену →	1 PULLEY, 20T
97	FS6-0704-000 запросить цену →	1 GEAR, 16T
98	FS6-2454-000 запросить цену →	2 SPRING, TENSION
99	FS6-2457-000 запросить цену →	1 SPRING, TENSION
100	FS6-2458-000 запросить цену →	1 SPRING, TENSION
101	WT2-5026-000 запросить цену →	3 CLIP, CABLE
102	FF3-0434-000 запросить цену →	1 HOLDER J, SENSING
103	WT2-5041-000 запросить цену →	4 TIE, CABLE
104	WG8-5206-000 запросить цену →	1 PHOTO-INTERRUPTER, SG206 S7 J304
105	FH7-7326-000 запросить цену →	1 PHOTO-INTERRUPTER S11 J215
107	XF9-0674-000 запросить цену →	1 BELT, TIMING, 140T
108	FB3-5717-000 запросить цену →	1 RAIL, GUIDE
109	FS1-1510-000 запросить цену →	1 BUSHING
110	FF2-5779-000 запросить цену →	1 PLATE
111	XF9-0588-000 запросить цену →	1 BELT, TIMMING, 44T
112	FB3-5681-000 запросить цену →	1 FLANGE C
113	FB3-5682-000 запросить цену →	1 FLANGE D
114	FF5-5198-000 запросить цену →	1 PLATE, STOP, WOODRUFF
115	FB3-5677-000 запросить цену →	1 COLLAR 2, RETAINING
116	FH6-1266-000 запросить цену →	1 MOTOR, DC23V M1 J12
117	FB3-5672-000 запросить цену →	1 GUIDE, CABLE
118	XA9-0688-000 запросить цену →	1 SCREW,M2X12
119	XD9-0104-000 запросить цену →	6 PIN,DOWEL
120	VS1-5057-002 запросить цену →	2 CONNECTOR, SNAP TIGHT J216,217
501	XB1-2300-609 запросить цену →	AR SCREW,MACH.,TRUSS HEAD,M3X6
502	XD2-2100-402 запросить цену →	2 RING,GRIP
503	XB4-7300-609 запросить цену →	1 SCREW,TAPPING,TRUSS HEAD,M3X6
504	XB1-2300-409 запросить цену →	AR SCREW,MACH.,TRUSS HEAD,M3X4
505	XB1-2400-609 запросить цену →	17 SCREW,MACH.,TRUSS HEAD,M4X6
506	XD2-1100-502 запросить цену →	7 RING,E
507	XD2-2100-802 запросить цену →	3 RING,GRIP
508	XD2-1100-642 запросить цену →	AR RING,E
509	XB1-2300-305 запросить цену →	1 SCREW,MACH.,TRUSS HEAD,M3X3
510	XB1-2400-409 запросить цену →	1 SCREW,MACH.,TRUSS HEAD,M4X4
511	XB7-2100-309 запросить цену →	3 NUT,HEX,M3
512	XB6-7300-409 запросить цену →	1 SCREW,TP,M3X4
513	XD3-1300-082 запросить цену →	1 PIN,SPRING
514	XD2-1100-322 запросить цену →	5 RING,E
516	XD3-1300-122 запросить цену →	1 PIN,SPRING
517	XB1-2301-009 запросить цену →	3 SCREW,MACH.,TRUSS HEAD,M3X10
518	XB6-7400-609 запросить цену →	1 SCREW,TP,M4X6

6. RIGHT PAPER DELIVERY ASSEMBLY

№	Артикул	Описание
1	FB3-5724-000 запросить цену →	1 GUIDE, UPPER, DELIVERY
2	FB3-5727-000 запросить цену →	1 GUIDE, LOWER, DELIVERY
3	FB4-6990-000 запросить цену →	1 ROLLER, DELIVERY
4	FB3-5729-000 запросить цену →	1 LEVER, DELIVERY SENSOR
5	FB3-5730-000 запросить цену →	1 FLAG, SENSOR
6	FB3-5731-000 запросить цену →	1 MOUNT, SENSOR
7	FB3-5732-000 запросить цену →	6 SPRING, LEAF
8	FB3-5734-000 запросить цену →	1 SCRAPER
9	FB3-5735-000 запросить цену →	1 COVER, STAMP
10	FC1-1273-000 запросить цену →	3 ROD
11	VS1-5057-006 запросить цену →	1 CONNECTOR, SNAP TIGHT J219
12	FG2-9924-000 запросить цену →	1 CABLE, MOTOR J221,307
13	FH7-5654-000 запросить цену →	1 SOLENOID, DC24V SL4 J220
14	FS1-1401-000 запросить цену →	1 BUSHING
15	FS1-1569-000 запросить цену →	1 BUSHING
16	FS5-6474-000 запросить цену →	3 ROLLER, DELIVERY
17	FS7-0282-000 запросить цену →	1 GEAR, 21T
18	FS7-0283-000 запросить цену →	1 GEAR, 21T/PULLEY, 42T
19	WG8-5362-000 запросить цену →	1 IC, TLP1241, PHOTO-INTERRUPTER S12 J306
20	WT2-5035-000 запросить цену →	2 CLIP, CABLE
21	FG2-9559-000 запросить цену →	1 CABLE, SENSOR J219,306,308
22	FS6-2451-000 запросить цену →	1 SPRING, TORSION
23	FS5-9438-000 запросить цену →	2 SCREW,STEPPED
24	FS6-2462-000 запросить цену →	1 SPRING, TORSION
25	FS6-2450-000 запросить цену →	1 SPRING, TENSION
26	FB3-5740-000 запросить цену →	1 ELIMINATOR, STATIC CHARGE, F
27	XF9-0676-000 запросить цену →	1 BELT, TIMING, 53T
28	FS5-6477-000 запросить цену →	2 FLANGE
29	FG2-9557-000 запросить цену →	1 CABLE, DELIVERY J14,219,220,221
31	VS1-5057-002 запросить цену →	1 CONNECTOR, SNAP TIGHT J220
32	VS1-5057-003 запросить цену →	1 CONNECTOR, SNAP TIGHT J221
33	WT2-0495-000 запросить цену →	5 CLAMP, CABLE
34	FS5-9439-000 запросить цену →	2 SCREW,MACH.,TRUSS HEAD,M3X4
35	FH6-1437-000 запросить цену →	1 MOTOR, DC24V M5 J307
36	FH7-7326-000 запросить цену →	1 PHOTO-INTERRUPTER S13 J308
501	XD2-1100-502 запросить цену →	7 RING,E
502	XB1-2300-606 запросить цену →	1 SCREW,MACH.,TRUSS HEAD,M3X6
503	XD3-2200-102 запросить цену →	1 PIN,DOWEL
504	XB1-2300-409 запросить цену →	12 SCREW,MACH.,TRUSS HEAD,M3X4
505	XB1-2400-609 запросить цену →	1 SCREW,MACH.,TRUSS HEAD,M4X6
1	FF5-7809-000 запросить цену →	1 MOUNT, MOTOR
2	FF5-7811-000 запросить цену →	1 MOTOR, DC24V M2 J11
3	FS2-3643-000 запросить цену →	1 PULLEY,
4	FS2-3644-000 запросить цену →	1 PULLEY,
5	FH7-7236-000 запросить цену →	1 PHOTO-INTERRUPTER, GP1A34A1 S9 J210
6	XF9-0672-000 запросить цену →	1 BELT, TIMING, 92T
7	FC1-6220-000 запросить цену →	1 WASHER, PULLEY
8	FS5-9439-000 запросить цену →	2 SCREW,MACH.,TRUSS HEAD,M3X4 SEE NOTE
501	XD2-1200-502 запросить цену →	1 RING,E
502	XB1-2400-609 запросить цену →	2 SCREW,MACH.,TRUSS HEAD,M4X6

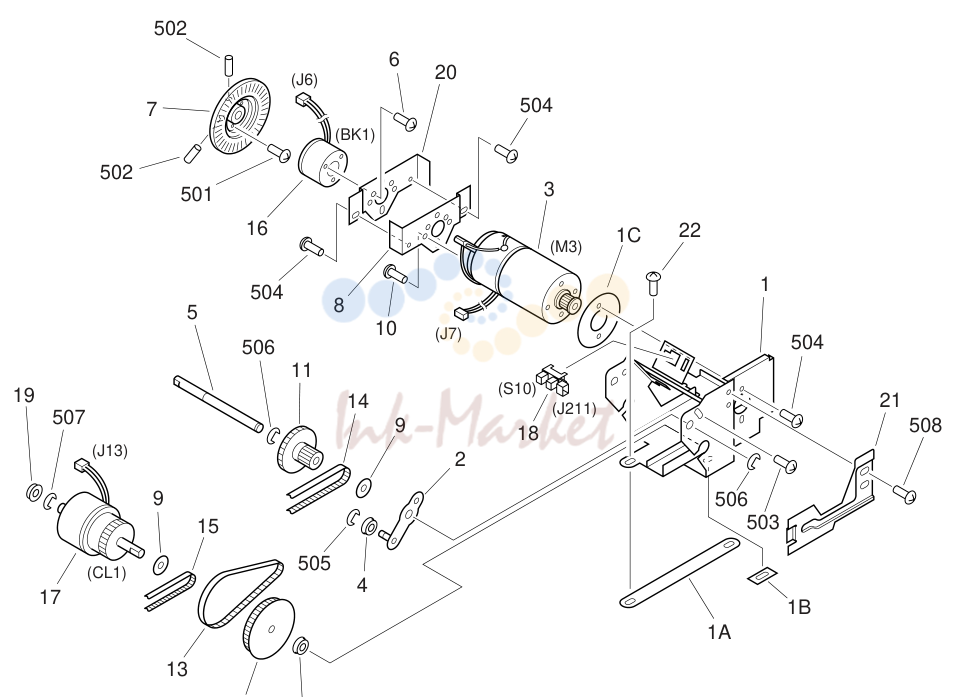

7. BELT DRIVE MOTOR ASSEMBLY

№	Артикул	Описание
1	FF5-7806-000 запросить цену →	1 MOUNT, MOTOR
2	FF2-7855-000 запросить цену →	1 PLATE, CLUTCH TENSIONING
3	FH6-1603-000 запросить цену →	1 MOTOR, DC24V M3 J7
4	FC1-6191-000 запросить цену →	1 PULLEY
5	FC1-6193-000 запросить цену →	1 SHAFT, CLUTCH
6	FA2-9388-000 запросить цену →	3 SCREW,MACH.,TRUSS HEAD,M3X5
7	FA6-5887-000 запросить цену →	1 DISK, CLOCK
8	FB4-6995-000 запросить цену →	1 MOUNT, BRAKE,
9	FC1-6220-000 запросить цену →	2 WASHER, PULLEY
10	XA9-1009-000 запросить цену →	2 SCREW,FLAT HEAD,M3X8
11	FS4-0172-000 запросить цену →	1 GEAR, 40T/PULLEY, 16T
12	FS2-3642-000 запросить цену →	1 PULLEY, IDLER
13	XF9-0421-000 запросить цену →	1 FLAT BELT, TIMING, 89T
14	XF9-0673-000 запросить цену →	1 BELT, TIMING, 100T
15	XF9-0675-000 запросить цену →	1 BELT, TIMING, 170T
16	FH7-5363-000 запросить цену →	1 BRAKE, ELECTROMAGNETIC BK1 J6
17	FH7-5403-000 запросить цену →	1 CLUTCH, ELECTROMAGNETIC CL1 J13
18	FH7-7236-000 запросить цену →	1 PHOTO-INTERRUPTER, GP1A34A1 S10 J211
19	FS1-1508-000 запросить цену →	2 BUSHING
20	FB4-6996-000 запросить цену →	1 MOUNT, BRAKE,
21	FB4-7017-000 запросить цену →	1 PLATE SEE NOTE
22	FE6-3072-000 запросить цену →	3 SCREW,TP,M4X8 SEE NOTE
501	XB4-7200-509 запросить цену →	3 SCREW,TAPPING,TRUSS HEAD,M2X5
502	XB6-2400-408 запросить цену →	2 SETSCREW,M4X4
503	XB6-7300-509 запросить цену →	1 SCREW,TP,M3X5
504	XB6-7400-609 запросить цену →	4 SCREW,TP,M4X6
506	XD2-1100-502 запросить цену →	2 RING,E
507	XD2-1100-402 запросить цену →	1 RING,E
508	XB6-7400-609 запросить цену →	2 SCREW,TP,M4X6 SEE NOTE

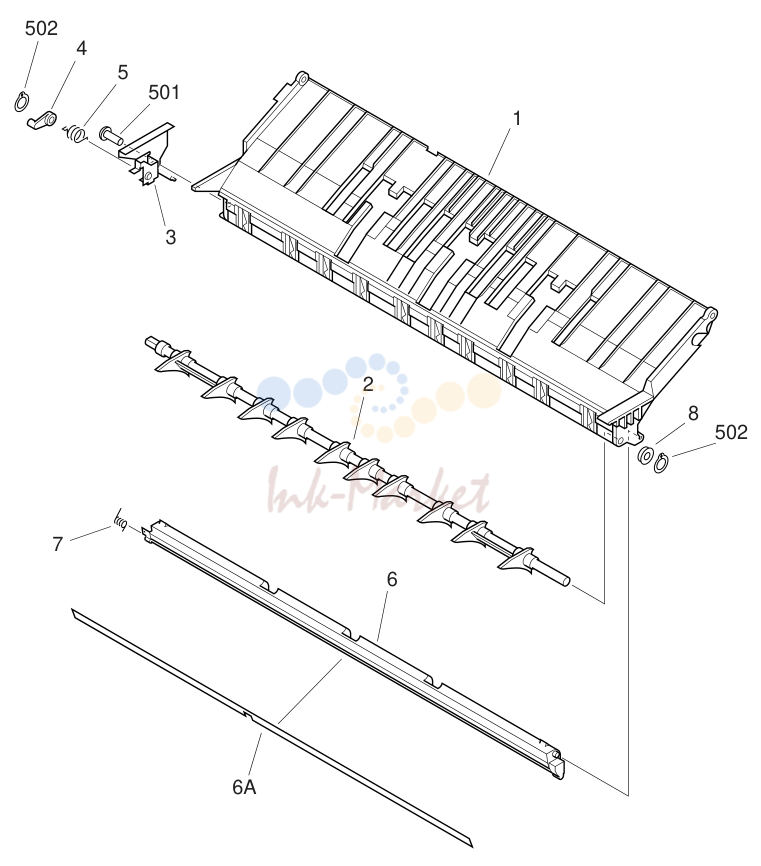

8. UPPER PAPER GUIDE ASSEMBLY

№	Артикул	Описание
1	FB3-5624-000 запросить цену →	1 GUIDE, UPPER
2	FB3-5659-000 запросить цену →	1 FLAPPER, REVERSE
3	FF5-5180-000 запросить цену →	1 PLATE, FLAPPER, MOUNTING
4	FC1-1277-020 запросить цену →	1 ARM, FLAPPER
5	FC1-1319-000 запросить цену →	1 SPRING, TORSION
6	FF5-5189-000 запросить цену →	1 GUIDE, FRONT REGISTRATION
7	FB3-5671-000 запросить цену →	1 SPRING, TORSION
8	FS5-1628-000 запросить цену →	1 BUSHING
501	XB4-7300-609 запросить цену →	1 SCREW,TAPPING,TRUSS HEAD,M3X6
502	XD2-2100-402 запросить цену →	2 RING,GRIP

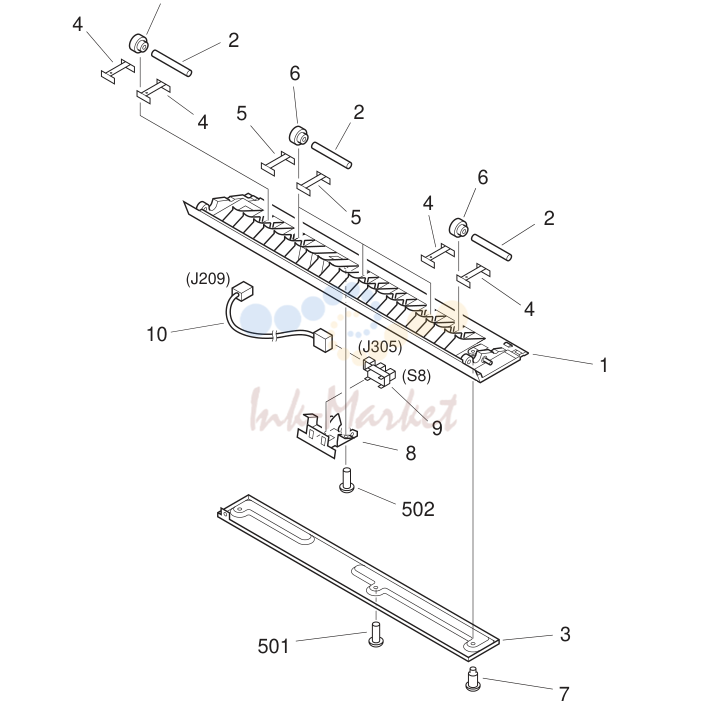

9. LOWER PAPER GUIDE ASSEMBLY

№	Артикул	Описание
1	FB4-6984-000 запросить цену →	1 GUIDE, PAPER, LOWER
2	FC1-1273-000 запросить цену →	5 ROD
3	FB4-6985-000 запросить цену →	1 PLATE, GUIDE
4	FC1-3045-000 запросить цену →	4 SPRING, LEAF,
5	FC1-3046-000 запросить цену →	6 SPRING, LEAF,
6	FS2-6434-000 запросить цену →	5 ROLLER
7	FS5-9563-000 запросить цену →	2 SCREW,STEPPED,M3X1.4
8	FF2-5776-000 запросить цену →	1 SENSOR LEVER UNIT
9	WG8-5079-000 запросить цену →	1 PHOTO-INTERRUPTER, SG206 S8 J305
10	FG2-3373-000 запросить цену →	1 SENSOR CONNECTING CABLE J209,305
501	XB4-7300-606 запросить цену →	1 SCREW,TAPPING,TRUSS HEAD,M3X6
502	XB4-7300-609 запросить цену →	1 SCREW,TAPPING,TRUSS HEAD,M3X6

10. SEPARATION ROLLER ASSEMBLY

№	Артикул	Описание
1	FB4-6989-000 запросить цену →	1 GEAR, 8T
2	FB3-5617-040 запросить цену →	1 GEAR, 6T
3	FF5-5200-000 запросить цену →	1 ARM, GUIDE REAR
4	FF5-5207-000 запросить цену →	1 ROLLER, SEPARATION
5	FB3-5703-020 запросить цену →	2 ROLLER,
6	FB3-5710-000 запросить цену →	1 ROLLER, DRIVE,
7	FB3-5711-000 запросить цену →	1 ROLLER, DRIVE,
8	FS6-0700-000 запросить цену →	1 GEAR, 25T
9	FB4-6991-000 запросить цену →	8 ROLLER
10	FF5-5199-000 запросить цену →	1 ARM, GUIDE FRONT
501	XD2-1100-642 запросить цену →	8 RING,E
502	XD3-2200-102 запросить цену →	1 PIN,DOWEL

11. PAPER SEPARATION ASSEMBLY

№	Артикул	Описание
1	FC2-1827-000 запросить цену →	8 BELT, SEPARATION
2	FB3-5709-000 запросить цену →	1 COLLAR, RETAINING
3	FB3-5702-000 запросить цену →	4 BELT, SEPARATION
4	FB3-5704-000 запросить цену →	2 ROLLER, BELT, SIDE
5	FB3-5705-000 запросить цену →	1 SHAFT, DRIVE, BELT SEPARATION
6	FB3-5706-000 запросить цену →	1 ROLLER, BELT, CENTER
7	FB3-5707-000 запросить цену →	1 PULLEY, DRIVE SEP., CENTER
8	FB3-5708-000 запросить цену →	2 PULLEY, DRIVE SEPARATION, SIDE
9	FB3-5713-000 запросить цену →	2 BRACKET, SEPARATION, SIDE
10	FB3-5714-000 запросить цену →	1 BRACKET, SEPARATION, CENTER
11	FB3-5715-000 запросить цену →	2 ARM, BRACKET, CENTER
12	FB3-5716-000 запросить цену →	4 ARM, BRACKET, SIDE
13	FF5-5188-000 запросить цену →	1 SIDE PLATE, SEPARATION
14	FS1-1510-000 запросить цену →	1 BUSHING
15	FS3-0137-000 запросить цену →	1 GEAR, 20T
16	FS6-0706-000 запросить цену →	1 GEAR, 16T/PULLEY, 15T
17	FS6-2452-000 запросить цену →	4 SPRING, TENSION
18	FB3-5719-000 запросить цену →	4 SPRING, LEAF
19	FS6-2459-000 запросить цену →	2 SPRING, TENSION
20	FB3-5683-000 запросить цену →	1 FLANGE
21	XF9-0594-000 запросить цену →	1 BELT, TIMMING, 132T
501	XB1-2300-609 запросить цену →	1 SCREW,MACH.,TRUSS HEAD,M3X6
502	XD2-1100-502 запросить цену →	1 RING,E
503	XD2-1100-642 запросить цену →	1 RING,E
504	XD3-2200-102 запросить цену →	1 PIN,DOWEL
505	XD3-1200-102 запросить цену →	2 PIN,SPRING
