Canon DADF-B1 — каталог запчастей со схемами

Содержание

1. ASSEMBLY LOCATION DIAGRAM
2. MAIN COVER ASSEMBLY
3. FIGURE R Q/
4. FIGURE R Q/
5. SEPARATION DRIVE ASSEMBLY
6. DOCUMENT PICK-UP ASSEMBLY (1/2)
7. SEPARATION LOWER GUIDE ASSEMBLY
8. SEPARATION UPPER GUIDE ASSEMBLY
9. FEEDER ASSEMBLY
10. REVERSE DELIVERY ASSEMBLY (1/2)

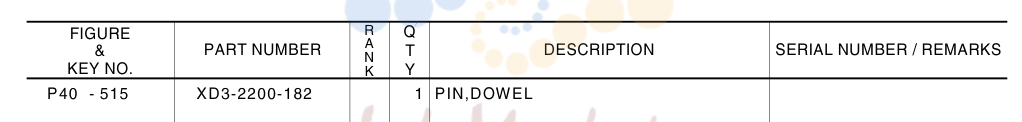

11. FIGURE R Q/

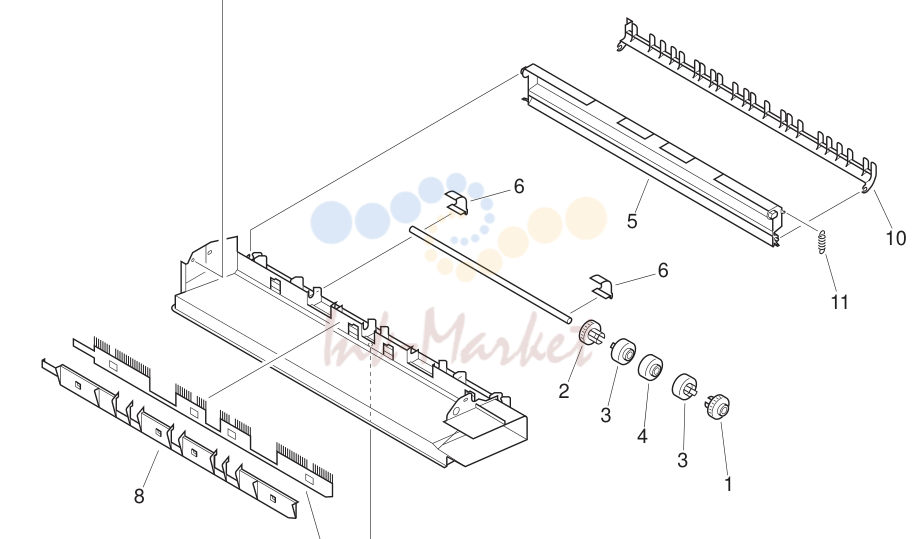

12. DOCUMENT DELIVERY ASSEMBLY

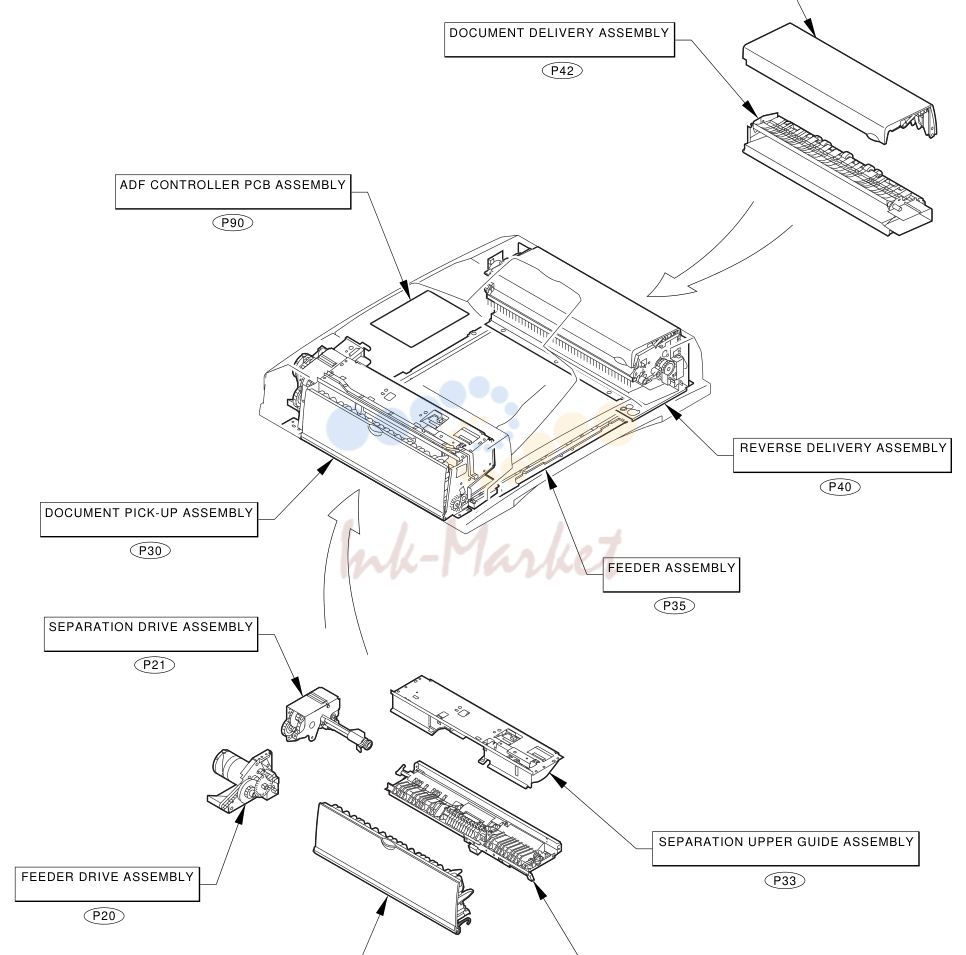

1. ASSEMBLY LOCATION DIAGRAM

№	Артикул	Описание
1	FF5-9144-000 запросить цену →	1 PLATE, JUMP, RIGHT
2	FF5-9171-000 запросить цену →	1 PANEL, UPPER, REAR
3	FS5-9589-000 запросить цену →	2 SCREW,M4
4	FS5-9590-000 запросить цену →	1 SCREW,STEPPED,M4
5	FF5-9152-000 запросить цену →	1 PLATE, JUMP, LEFT AB SIZE
6	FS5-9591-000 запросить цену →	1 SCREW,STEPPED,M4
7	XA9-0633-000 запросить цену →	2 SCREW,W/WASHER,M4X8

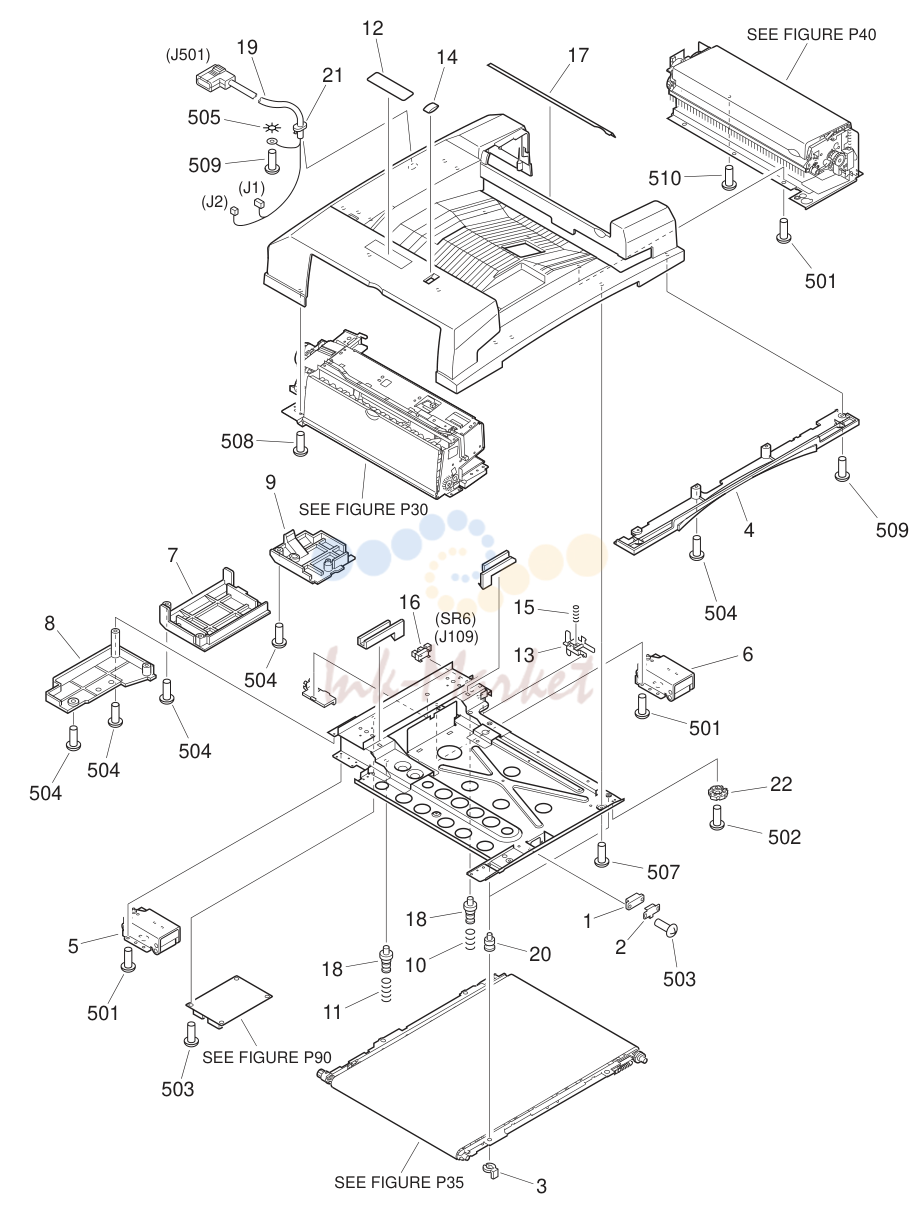

2. MAIN COVER ASSEMBLY

№	Артикул	Описание
1	FA3-4725-000 запросить цену →	1 CATCH, MAGNET
2	FB3-5699-000 запросить цену →	1 PLATE, GROUNDING
3	FB4-6890-000 запросить цену →	4 CLIP
4	FB5-0420-000 запросить цену →	1 COVER, FRONT
5	FB5-0426-000 запросить цену →	1 HINGE, LEFT
6	FB5-0427-000 запросить цену →	1 HINGE, RIGHT
7	FB5-0524-000 запросить цену →	1 COVER, PCB
8	FB5-0525-000 запросить цену →	1 COVER, LOWER, LEFT
9	FB5-0526-000 запросить цену →	1 COVER, LOWER, RIGHT
10	FS7-2012-000 запросить цену →	1 SPRING, COMPRESSION
11	FS7-2237-000 запросить цену →	1 SPRING, COMPRESSION
12	FS6-8957-000 запросить цену →	1 LABEL, CAUTION
13	FB5-0512-000 запросить цену →	1 ARM, SENSOR, OPEN/CLOSE
14	FB4-6952-000 запросить цену →	1 COVER, LED
15	FS7-2236-000 запросить цену →	1 SPRING, COMPRESSION
16	WG8-5362-000 запросить цену →	1 IC, TLP1241, PHOTO-INTERRUPTER SR6 J109
17	FB5-2207-000 запросить цену →	1 SHEET
18	FS5-9587-000 запросить цену →	2 SHAFT, BELT MOUNT,
19	FG3-0487-000 запросить цену →	1 INTERFACE CABLE J1,2,501
20	FS5-9588-000 запросить цену →	2 SHAFT, BELT MOUNT,
21	FB5-0461-000 запросить цену →	1 GROMMET
22	FB5-2203-000 запросить цену →	1 PLATE, ADJUST
501	XB1-2400-609 запросить цену →	AR SCREW,MACH.,TRUSS HEAD,M4X6
502	XB1-2300-609 запросить цену →	1 SCREW,MACH.,TRUSS HEAD,M3X6
503	XB6-7300-606 запросить цену →	5 SCREW,TP,M3X6
504	XB1-2400-806 запросить цену →	7 SCREW,MACH.,TRUSS HEAD,M4X8
505	XD1-4200-302 запросить цену →	1 WASHER,TOOTHED LOCK
506	XB1-2300-606 запросить цену →	1 SCREW,MACH.,TRUSS HEAD,M3X6
507	XB4-7400-809 запросить цену →	AR SCREW,TAPPING,TRUSS HEAD,M4X8

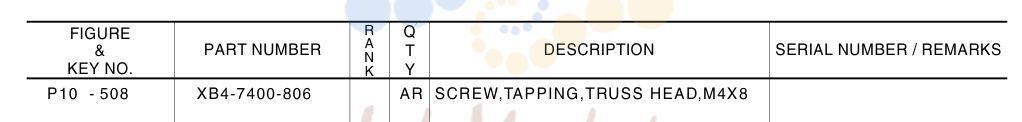

3. FIGURE R Q/

№	Артикул	Описание
1	FG6-4562-000 запросить цену →	1 ROTARY VR ASSEMBLY
2	FB5-0504-000 запросить цену →	1 TRAY, SUPPORT
3	FB5-0505-000 запросить цену →	1 COVER, TRAY, LOWER
4	FB5-0506-000 запросить цену →	1 GUIDE, SIDE, FRONT
5	FB5-0508-000 запросить цену →	2 RACK
6	FB5-0510-000 запросить цену →	1 PLATE, GROUNDING
7	FB5-0511-000 запросить цену →	1 BLOCK, LIMIT
8	FG6-4563-000 запросить цену →	1 PRE-LAST SENSOR PCB ASSEMBLY
9	FS6-0509-000 запросить цену →	1 GEAR, 26T
10	FF5-9485-000 запросить цену →	1 GUIDE, SIDE, RIGHT AB,A SIZE
11	FG3-0491-000 запросить цену →	1 TRAY CABLE J401,801,1801
12	FF5-9484-000 запросить цену →	1 TRAY, DOCUMENT AB SIZE
13	FB5-0418-000 запросить цену →	1 WEIGHT, DELIVERY
14	FS6-8958-000 запросить цену →	1 LABEL, DOCUMENT SET
501	XB4-7300-809 запросить цену →	9 SCREW,TAPPING,TRUSS HEAD,M3X8

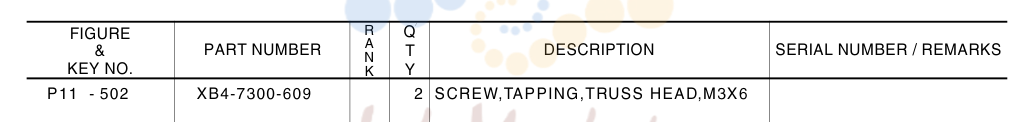

4. FIGURE R Q/

№	Артикул	Описание
1	FB5-0491-000 запросить цену →	1 PLATE, CLOCK
2	FS5-3760-000 запросить цену →	1 PULLEY, 16T/63T/GEAR, 24T
3	XA9-0892-000 запросить цену →	1 SCREW,MACH.,TRUSS HEAD,M4X6
4	FH6-1672-000 запросить цену →	1 MOTOR, DC M2 J105
5	XF2-1106-080 запросить цену →	1 BELT, TIMING
6	XF2-1107-660 запросить цену →	1 BELT, TIMING
7	WG8-5426-000 запросить цену →	1 IC,GP1AQ73A,PHOTO-INTERRUPTER SR1 J101
8	FG3-0545-000 запросить цену →	1 FEEDER CLOCK CABLE J101,1101
9	FG6-3964-000 запросить цену →	1 BRAKE UNIT BK1 J106
501	XB1-2400-609 запросить цену →	4 SCREW,MACH.,TRUSS HEAD,M4X6

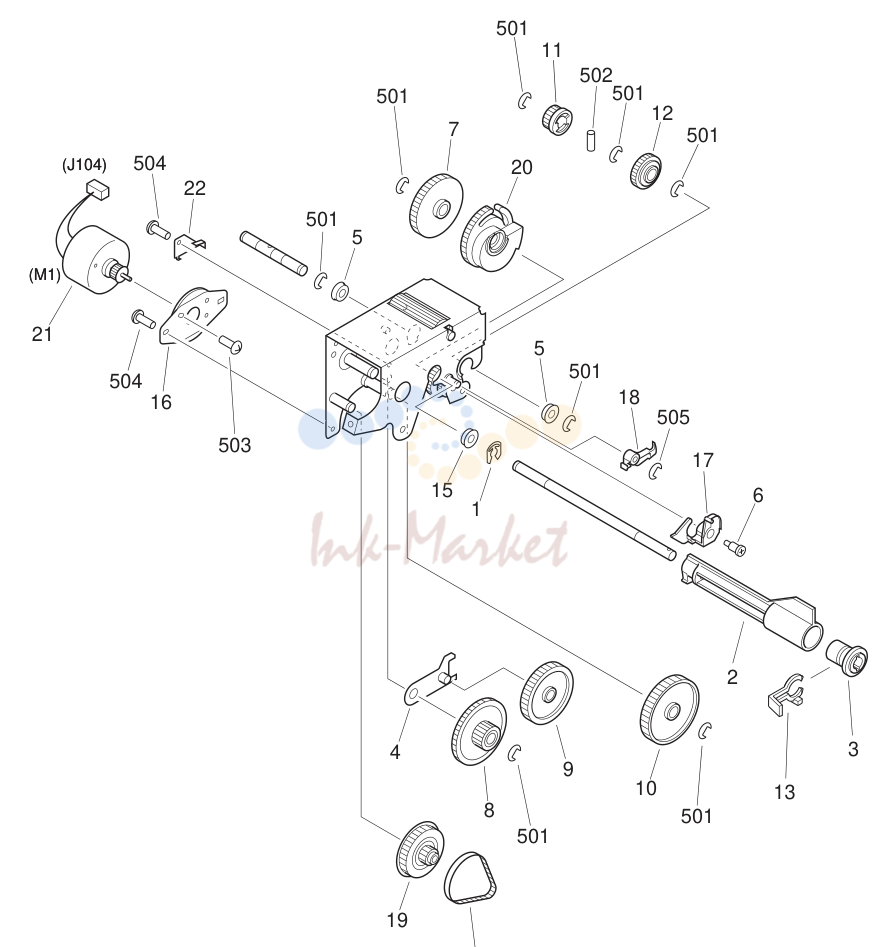

5. SEPARATION DRIVE ASSEMBLY

№	Артикул	Описание
1	FA3-8727-000 запросить цену →	1 RING, RETAINING
2	FB5-0483-000 запросить цену →	1 JOINT, ROLLER, PICK-UP
3	FB5-0484-000 запросить цену →	1 COUPLING, SEPARATION ROLLER
4	FF5-9165-000 запросить цену →	1 PLATE, SWING
5	FS1-1346-000 запросить цену →	2 BUSHING
6	FS5-9586-000 запросить цену →	1 SCREW,STEPPED,M4
7	FS6-0617-000 запросить цену →	1 GEAR, PICK-UP, 44T
8	FS7-0473-000 запросить цену →	1 GEAR, 16T/64T/16T
9	FS7-0474-000 запросить цену →	1 GEAR, 38T
10	FS7-0475-000 запросить цену →	1 GEAR, 50T
11	FS7-0478-000 запросить цену →	1 GEAR, 14T
12	FS7-0479-000 запросить цену →	1 GEAR, 21T
13	FB5-2225-000 запросить цену →	1 CLIP, COUPLING
14	XF2-1206-032 запросить цену →	1 BELT, TIMING
15	FS1-1213-000 запросить цену →	1 BUSHING
16	FF5-9153-000 запросить цену →	1 PLATE, SEPARATION MOTOR
17	FB5-0495-000 запросить цену →	1 LINK, CAM, A
18	FB5-0496-000 запросить цену →	1 LINK, CAM, B
19	FS5-3757-000 запросить цену →	1 GEAR, 14T/PULLEY, 44T
20	FS7-0481-000 запросить цену →	1 GEAR, 44T
21	FH6-1671-000 запросить цену →	1 MOTOR, DC M1 J104
22	FB5-2208-000 запросить цену →	1 SPRING, LEAF
501	XD2-1100-502 запросить цену →	8 RING,E
502	XD3-2200-102 запросить цену →	1 PIN,DOWEL
503	XB1-2260-409 запросить цену →	2 SCREW,MACH.,TRUSS HEAD,M2.6X4
504	XB1-2300-609 запросить цену →	3 SCREW,MACH.,TRUSS HEAD,M3X6
505	XD2-1100-402 запросить цену →	1 RING,E

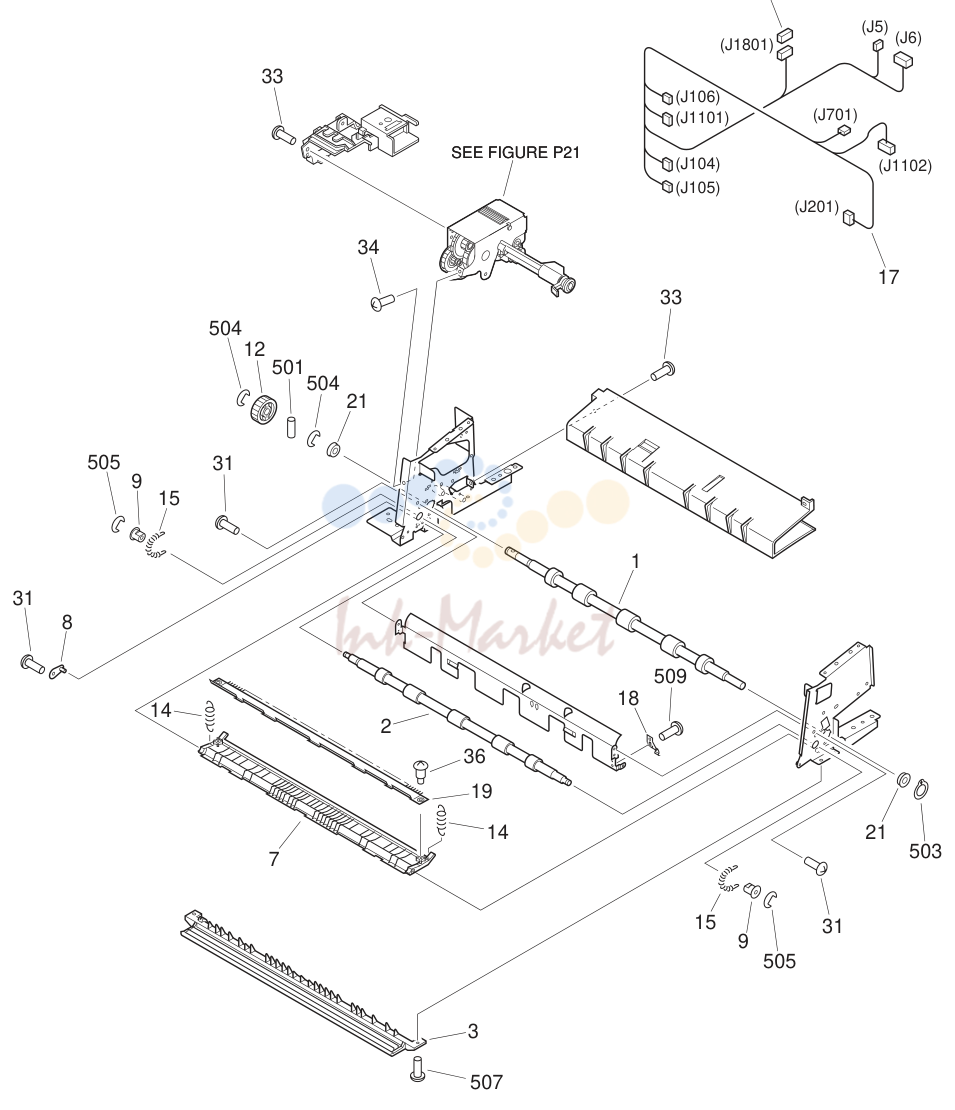

6. DOCUMENT PICK-UP ASSEMBLY (1/2)

№	Артикул	Описание
1	FB5-0430-000 запросить цену →	1 ROLLER, REGISTRATION,
2	FB5-0431-000 запросить цену →	1 ROLLER, REGISTRATION,
3	FB5-0437-000 запросить цену →	1 GUIDE, DOCUMENT PICK-UP, LOWER
4	FB5-0440-000 запросить цену →	1 COVER, SEPARATION ROLLER
5	FB5-0475-000 запросить цену →	2 SUPPORT, TRAY
6	FF5-9156-000 запросить цену →	1 ROLLER, TENSION
7	FF5-9158-000 запросить цену →	1 GUIDE, DOCUMENT, CENTER
8	FF5-9159-000 запросить цену →	2 PLATE, COVER MOUNT
9	FS5-1902-000 запросить цену →	2 BUSHING
10	FS5-3758-000 запросить цену →	1 PULLEY, 14T/25T
11	FS7-0467-000 запросить цену →	1 GEAR, 20T
12	FS7-0468-000 запросить цену →	1 GEAR, 34T
13	FS7-2231-000 запросить цену →	1 SPRING, TENSION
14	FS7-2232-000 запросить цену →	2 SPRING, TENSION
15	FS7-2233-000 запросить цену →	2 SPRING, TENSION
16	XF2-1303-495 запросить цену →	1 BELT, TIMING
17	FG3-0488-000 запросить цену →	1 PICK-UP CABLE J5,6,104-106,201,701
18	FB5-0500-000 запросить цену →	1 PLATE, GROUNDING
19	FF5-9157-000 запросить цену →	1 GUIDE, INTERNAL, PICK-UP
20	FS2-9394-000 запросить цену →	1 SCREW,STEPPED,M3X1.4
21	FS1-1510-000 запросить цену →	2 BUSHING
22	FG6-3954-000 запросить цену →	1 SEPARATION ROLLER ASSEMBLY
23	FA3-8727-000 запросить цену →	1 RING, RETAINING
24	FB5-0466-000 запросить цену →	1 ROLLER, SEPARATION
25	FB5-0486-000 запросить цену →	1 ROLLER, PICK-UP
26	FS1-1528-000 запросить цену →	1 BUSHING
27	FS2-1357-000 запросить цену →	1 BUSHING
28	FS5-1903-000 запросить цену →	1 BUSHING
30	FS7-0470-000 запросить цену →	1 GEAR, 35T
31	FS5-9439-000 запросить цену →	AR SCREW,MACH.,TRUSS HEAD,M3X4
32	FB5-2233-000 запросить цену →	1 PLATE, SUPPORT
33	XA9-0894-000 запросить цену →	AR SCREW,M3X6
34	XA9-0892-000 запросить цену →	AR SCREW,MACH.,TRUSS HEAD,M4X6
35	RS5-9061-000 запросить цену →	1 SCREW,STEPPED,M3
36	FS5-9563-000 запросить цену →	2 SCREW,STEPPED,M3X1.4
37	FB5-0501-000 запросить цену →	1 COVER, BELT SEE NOTE
501	XD3-2200-122 запросить цену →	2 PIN,DOWEL
502	XD3-1200-082 запросить цену →	1 PIN,SPRING
503	XD2-2100-802 запросить цену →	1 RING,GRIP
504	XD2-1100-642 запросить цену →	2 RING,E
505	XD2-1100-502 запросить цену →	2 RING,E
506	XD2-1100-322 запросить цену →	1 RING,E
507	XB1-2300-607 запросить цену →	2 SCREW,MACH.,TRUSS HEAD,M3X6
508	XB1-2300-409 запросить цену →	3 SCREW,MACH.,TRUSS HEAD,M3X4
509	XB1-2300-406 запросить цену →	1 SCREW,MACH.,TRUSS HEAD,M3X4
510	XB6-7300-609 запросить цену →	1 SCREW,TP,M3X6 SEE NOTE
1	FB5-0470-000 запросить цену →	1 GUIDE, REGISTRATION, OUTER
2	FB5-0472-000 запросить цену →	2 ARM, RELEASE, REGISTRATION
3	FF5-9162-000 запросить цену →	1 COVER, DOCUMENT PICK-UP
4	FF5-9163-000 запросить цену →	1 PRISM, REGISTRATION

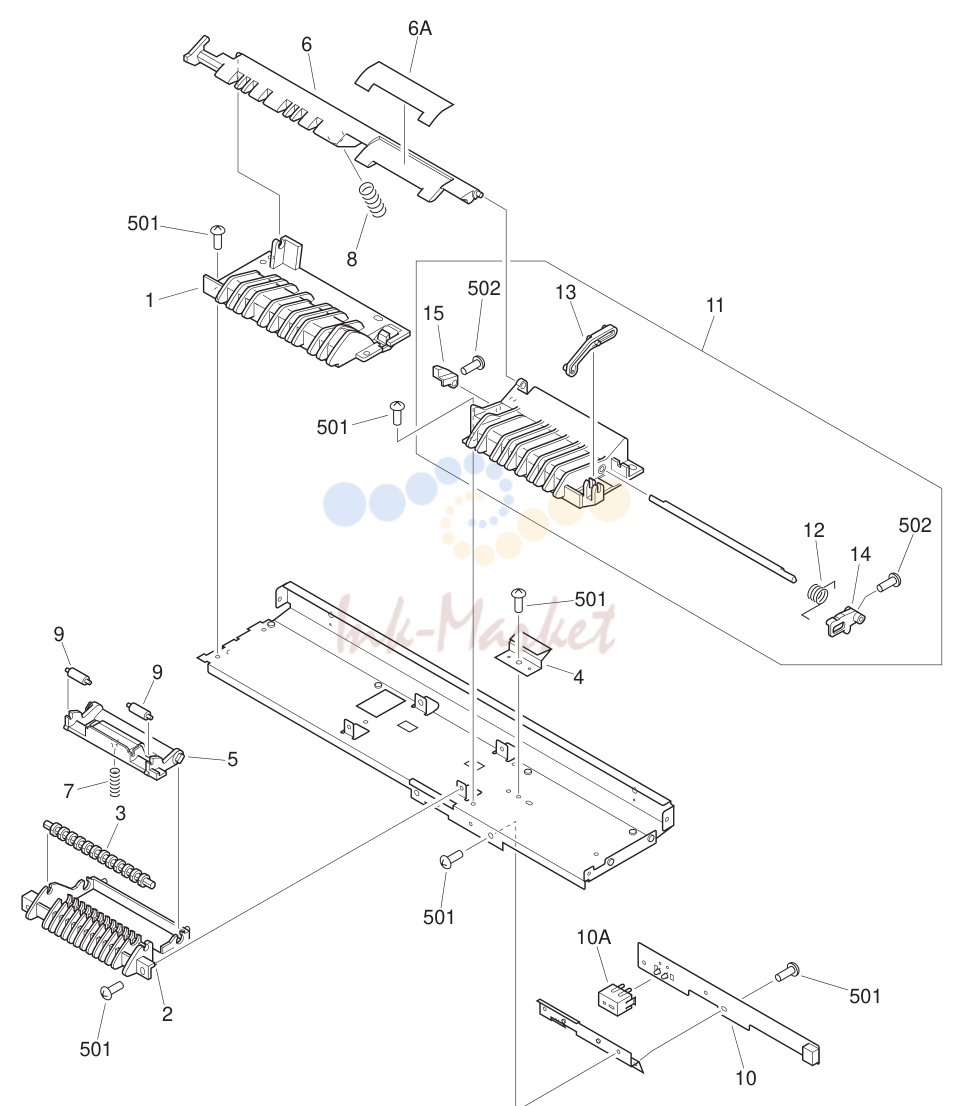

7. SEPARATION LOWER GUIDE ASSEMBLY

№	Артикул	Описание
1	FB5-0451-000 запросить цену →	1 GUIDE, SEPARATION LOWER, REAR
2	FB5-0457-000 запросить цену →	1 MOUNT, SEPARATION PAD
3	FB5-0490-000 запросить цену →	1 ROLLER, GUIDE
4	FF5-9154-000 запросить цену →	1 PRISM, DOCUMENT DETECTION
5	FF5-9160-000 запросить цену →	1 PAD, SEPARATION
6	FF5-9161-000 запросить цену →	1 LIFTER
7	FS6-2370-000 запросить цену →	1 SPRING, COMPRESSION
8	FS7-2234-000 запросить цену →	1 SPRING, COMPRESSION
9	FS5-6703-000 запросить цену →	2 ROLLER, PAD
10	FG6-3953-000 запросить цену →	1 PRE-REGISTRATION SENSOR ASS’Y
11	FG6-3957-000 запросить цену →	1 PAD RELEASE LEVER ASSEMBLY
12	FB5-0452-000 запросить цену →	1 SPRING, TORSION
13	FB5-0454-000 запросить цену →	1 LEVER, PAD RELEASE,
14	FB5-0455-000 запросить цену →	1 LEVER, PAD RELEASE,
15	FB5-0456-000 запросить цену →	1 LEVER, PAD RELEASE,
501	XB1-2300-609 запросить цену →	13 SCREW,MACH.,TRUSS HEAD,M3X6
502	XB1-2300-409 запросить цену →	2 SCREW,MACH.,TRUSS HEAD,M3X4

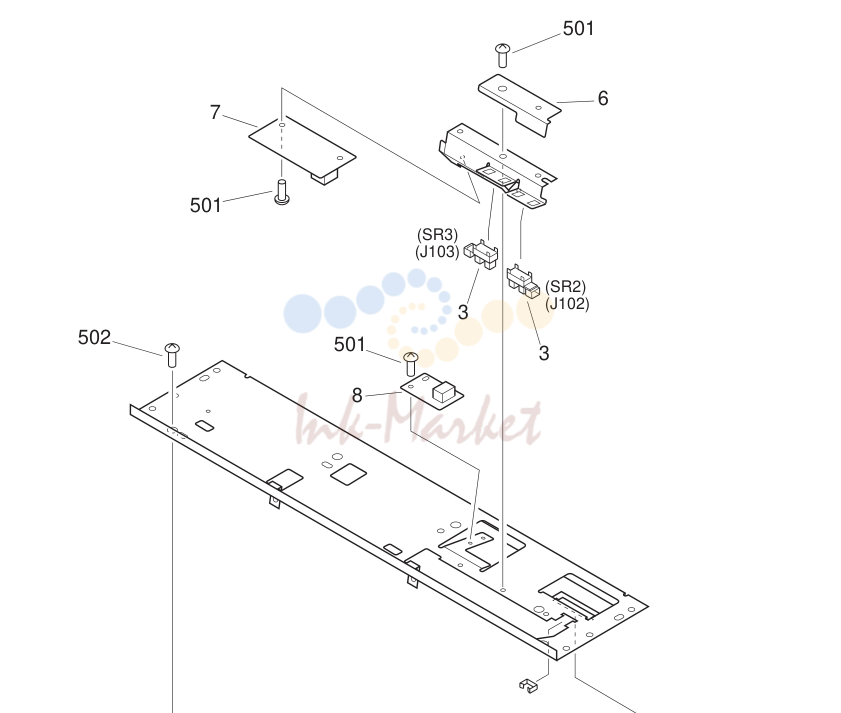

8. SEPARATION UPPER GUIDE ASSEMBLY

№	Артикул	Описание
1	FB5-0447-000 запросить цену →	1 FLAG, SEPARATION SENSOR
2	FB5-0498-000 запросить цену →	1 SPRING, TORSION
3	WG8-5362-000 запросить цену →	2 IC, TLP1241, PHOTO-INTERRUPTER SR2,3 J102,103
4	FG3-0490-000 запросить цену →	1 PICK-UP CENTER CABLE J102,103,301,1102
5	FF5-9483-000 запросить цену →	1 GUIDE, SEPARATION UPPER
6	FB5-0382-000 запросить цену →	1 SHEET, PICK-UP CABLE
7	FG3-0235-000 запросить цену →	1 DOCUMENT SENSOR PCB ASSEMBLY
8	FG3-0485-000 запросить цену →	1 DISPLAY LED PCB ASSEMBLY
501	XB1-2300-609 запросить цену →	5 SCREW,MACH.,TRUSS HEAD,M3X6
502	XB4-7400-809 запросить цену →	4 SCREW,TAPPING,TRUSS HEAD,M4X8

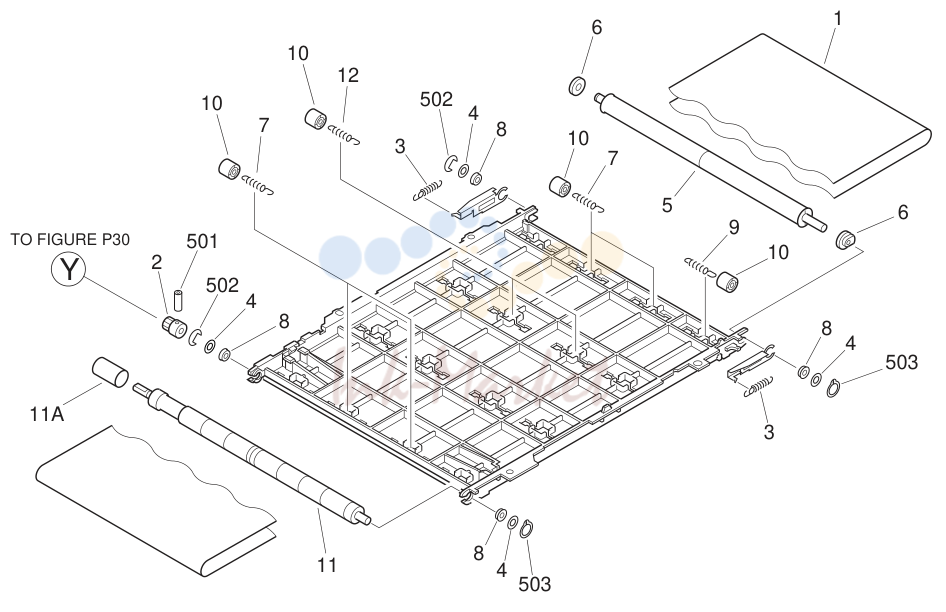

9. FEEDER ASSEMBLY

№	Артикул	Описание
1	FB4-6934-000 запросить цену →	1 BELT, FEEDER
2	FB5-0521-000 запросить цену →	1 PULLEY, 14T
3	FS7-2239-000 запросить цену →	2 SPRING, TENSION
4	XD9-0151-000 запросить цену →	4 WASHER
5	FG6-3966-000 запросить цену →	1 ROLLER, IDLER, FEEDER BELT
6	FB5-0419-000 запросить цену →	2 FLANGE
7	FS7-2229-000 запросить цену →	4 SPRING, TENSION
8	XG9-0403-000 запросить цену →	4 BEARING, BALL
9	FS7-2230-000 запросить цену →	8 SPRING, TENSION
10	FB5-2215-000 запросить цену →	14 ROLLER, BELT PRESSURE
11	FG6-3967-000 запросить цену →	1 ROLLER, DRIVE, FEEDER BELT
12	FS7-2364-000 запросить цену →	2 SPRING, TENSION
501	XB6-2400-409 запросить цену →	1 SETSCREW,M4X4
502	XD2-1100-642 запросить цену →	2 RING,E
503	XD2-2100-802 запросить цену →	2 RING,GRIP

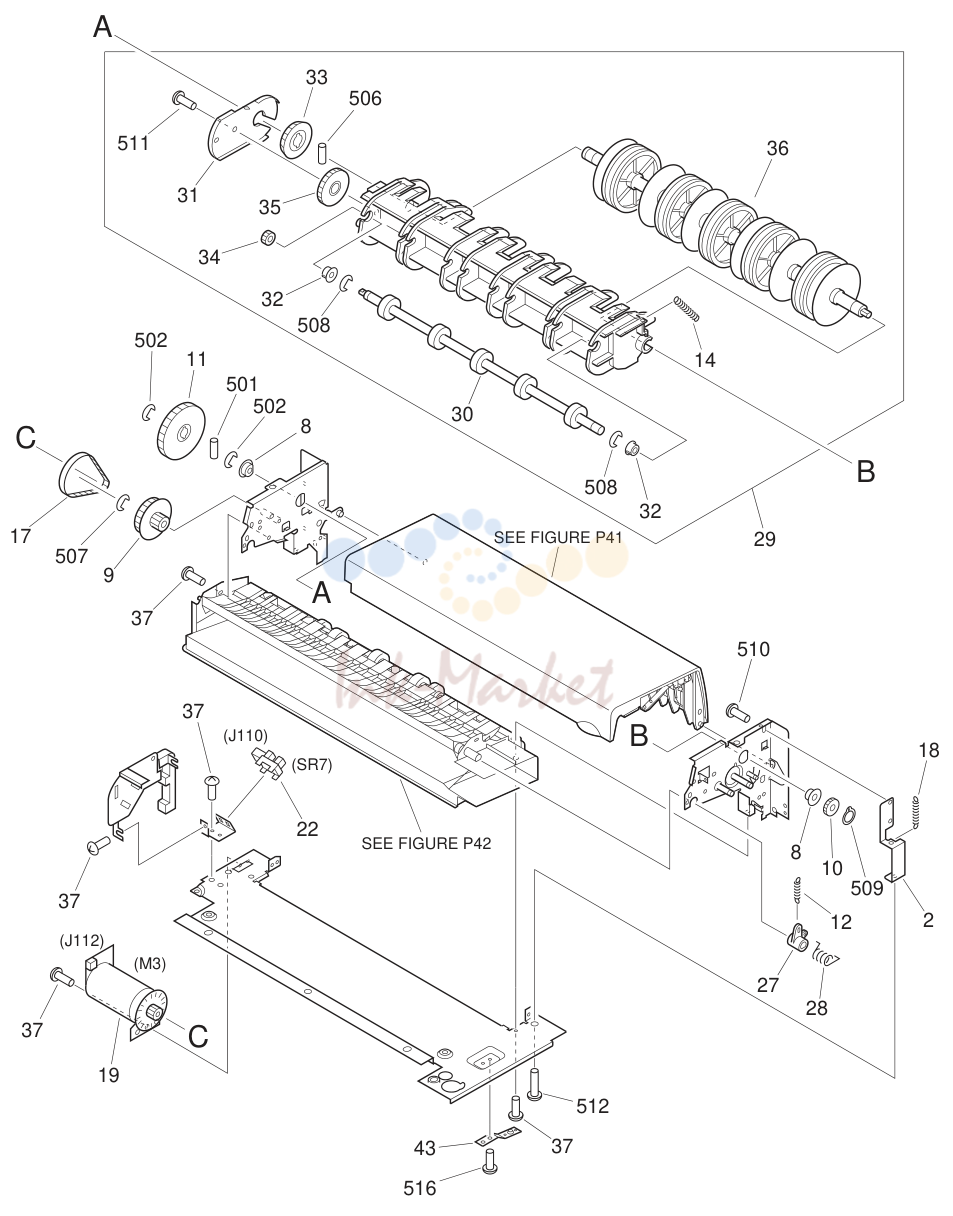

10. REVERSE DELIVERY ASSEMBLY (1/2)

№	Артикул	Описание
1	FB5-0351-000 запросить цену →	1 FLAPPER
2	FB5-0358-000 запросить цену →	1 PLATE, FLAPPER ADJUSTMENT
3	FB5-0363-000 запросить цену →	1 FLAG, SENSOR, DELIVERY
4	FB5-0364-000 запросить цену →	1 LIMITTER, TORQUE, DELIVERY
5	FB5-0365-000 запросить цену →	1 GEAR, 34T
6	FB5-0375-000 запросить цену →	1 FLAG, SENSOR, INLET
7	FS5-1897-000 запросить цену →	3 BUSHING
8	FS5-1898-000 запросить цену →	2 BUSHING
9	FS5-3754-000 запросить цену →	1 PULLEY, 64T/GEAR, 12T
10	FS7-0462-000 запросить цену →	1 GEAR, 16T
11	FS7-0463-000 запросить цену →	1 GEAR, 60T
12	FS7-2222-000 запросить цену →	1 SPRING, TENSION
13	FS7-2223-000 запросить цену →	1 SPRING, TENSION
14	FS7-2225-000 запросить цену →	1 SPRING, TENSION
15	FS7-2226-000 запросить цену →	1 SPRING, TORSION
16	WG8-5362-000 запросить цену →	3 IC, TLP1241, PHOTO-INTERRUPTER SR4,5,8 J107,108,111
17	XF2-1108-740 запросить цену →	1 BELT, TIMING
18	FS7-2228-000 запросить цену →	1 SPRING, TENSION
19	FH6-1673-000 запросить цену →	1 MOTOR, DC M3 J112
20	FG3-0489-000 запросить цену →	1 DELIVERY CABLE J7,9,109-112,502
21	FG3-0492-000 запросить цену →	1 DELIVERY INLET CABLE J107,108,1107
22	WG8-5426-000 запросить цену →	1 IC,GP1AQ73A,PHOTO-INTERRUPTER SR7 J110
23	FB5-0367-000 запросить цену →	1 GEAR, 12T
24	FB5-2218-000 запросить цену →	1 STATIC CHARGE ELIMINATOR
25	FF5-9150-000 запросить цену →	1 FLAPPER, INLET,
26	FB5-0360-000 запросить цену →	1 ARM, FLAPPER
27	FB5-0414-000 запросить цену →	1 ARM, FLAPPER, OUTLET
29	FG6-3940-000 запросить цену →	1 CENTER GUIDE ASSEMBLY
30	FB5-0394-000 запросить цену →	1 ROLLER, FEEDER
31	FB5-0398-000 запросить цену →	1 COVER, GEAR, FEEDER
32	FS5-1899-000 запросить цену →	2 BUSHING
33	FS7-0464-000 запросить цену →	1 GEAR, 50T
34	FS7-0465-000 запросить цену →	1 GEAR, 15T
35	FS7-0466-000 запросить цену →	1 GEAR, 58T
36	FB5-0352-000 запросить цену →	1 ROLLER, REVERSE
37	XA9-0894-000 запросить цену →	AR SCREW,M3X6
38	FG6-3941-000 запросить цену →	1 INLET FLAPPER ASSEMBLY
39	FB5-0403-000 запросить цену →	1 SHAFT, FLAPPER COMPRESSION
40	FB5-0405-000 запросить цену →	1 SCREW,MACH.,PAN HEAD,M2X6
41	FS7-2221-000 запросить цену →	1 SPRING, COMPRESSION
42	FS7-2227-000 запросить цену →	1 SPRING, COMPRESSION
43	FB5-0499-000 запросить цену →	1 SPRING, LEAF SEE NOTE
501	XD3-2200-182 запросить цену →	1 PIN,DOWEL
502	XD2-1100-642 запросить цену →	3 RING,E
503	XD2-1100-322 запросить цену →	5 RING,E
504	XD2-2100-502 запросить цену →	2 RING,GRIP
505	XD2-2300-202 запросить цену →	2 RING,TOOTHED LOCK
506	XD3-2200-142 запросить цену →	1 PIN,DOWEL
507	XD2-1100-402 запросить цену →	1 RING,E
508	XD2-1100-502 запросить цену →	4 RING,E
509	XD2-2100-402 запросить цену →	1 RING,GRIP
510	XB1-2400-609 запросить цену →	1 SCREW,MACH.,TRUSS HEAD,M4X6
511	XB4-7300-809 запросить цену →	3 SCREW,TAPPING,TRUSS HEAD,M3X8
512	XB6-7301-009 запросить цену →	1 SCREW,TP,M3X10
513	XD2-1100-242 запросить цену →	1 RING,E
514	XD3-1200-082 запросить цену →	1 PIN,SPRING

11. FIGURE R Q/

№	Артикул	Описание
1	FB5-0350-000 запросить цену →	1 PIN, POSITIONING
2	FB5-0371-000 запросить цену →	5 ROLLER, DELIVERY, E
3	FB5-0378-000 запросить цену →	1 SUPPORT, REVERSE ROLLER,
4	FB5-0379-000 запросить цену →	2 SUPPORT, DELIVERY ROLLER
5	FB5-0384-000 запросить цену →	5 ROLLER, REVERSE, E
6	FB5-0388-000 запросить цену →	1 SPRING, TORSION
7	FB5-0389-000 запросить цену →	1 FLAG, SENSOR, PRE-REGISTRATION
8	FB5-0390-000 запросить цену →	5 HOLDER,ROLLER,REVERSE REGIST.
9	FB5-0391-000 запросить цену →	5 HOLDER, DELIVERY ROLLER
10	FB5-0392-000 запросить цену →	4 SPRING, LEAF
11	FB5-0393-000 запросить цену →	4 SPRING, LEAF
12	FF5-9148-000 запросить цену →	2 PLATE,COMPRESSION,CENTER GUIDE
13	FB5-0377-000 запросить цену →	1 SUPPORT, REVERSE ROLLER,
501	XB4-7300-809 запросить цену →	1 SCREW,TAPPING,TRUSS HEAD,M3X8
502	XB4-7300-609 запросить цену →	8 SCREW,TAPPING,TRUSS HEAD,M3X6

12. DOCUMENT DELIVERY ASSEMBLY

№	Артикул	Описание
1	FB5-0396-000 запросить цену →	1 ROLLER, OUTLET, FRONT
2	FB5-0397-000 запросить цену →	1 ROLLER, OUTLET, REAR
3	FB5-0399-000 запросить цену →	2 ROLLER, DELIVERY,
4	FB5-0407-000 запросить цену →	1 ROLLER, DELIVERY,
5	FB5-0409-000 запросить цену →	1 GUIDE, DELIVERY, INTERNAL
6	FB5-0413-000 запросить цену →	2 SPRING, LEAF
7	FF5-9151-000 запросить цену →	1 FLAPPER, OUTLET
8	FF5-9170-000 запросить цену →	1 HOLDER, STATIC CHARGE ELIM.
9	FG3-0493-000 запросить цену →	1 REVERSE SENSOR CABLE J501,502
10	FB5-0354-000 запросить цену →	1 GUIDE, SWING, INTERNAL
11	FS7-2224-000 запросить цену →	1 SPRING, TENSION
12	FG3-0237-000 запросить цену →	1 REVERSE SENSOR PCB ASSEMBLY
13	FB5-2222-000 запросить цену →	1 PLATE, END
501	XB4-7300-809 запросить цену →	1 SCREW,TAPPING,TRUSS HEAD,M3X8
502	XB1-2300-409 запросить цену →	1 SCREW,MACH.,TRUSS HEAD,M3X4
