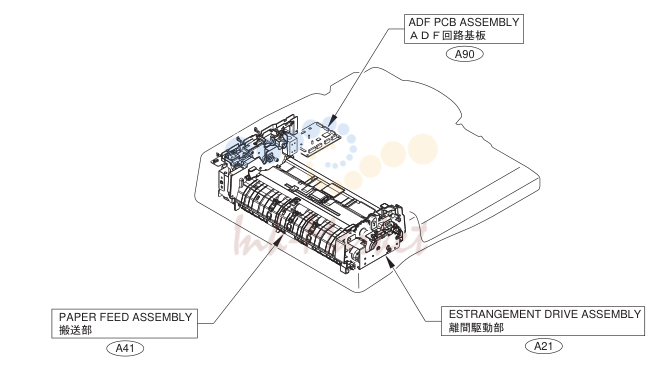

1. FIGURE A

№	Артикул	Описание
1	FC8-6312-000 запросить цену →	2 COVER, HINGE BLANKING
2	FU5-9139-000 запросить цену →	2 SCREW, STEPPED, M5X6
3	FU5-9140-000 запросить цену →	2 SCREW, STEPPED, M4X10
4	FC5-4427-000 запросить цену →	2 SHEET, BLANKING
5	FU6-8888-000 запросить цену →	1 LABEL, CLEANING POSITION US English
5	FU6-8889-000 запросить цену →	1 LABEL, CLEANING POSITION English,German,Italian,Sp
5	FU6-8059-000 запросить цену →	1 LABEL, CLEANING POSITION Simplifide Chinese
5	FU6-8060-000 запросить цену →	1 LABEL, CLEANING POSITION Korean
5	FU6-8061-000 запросить цену →	1 LABEL, CLEANING POSITION Traditional Chinese
5	FU5-8853-000 запросить цену →	1 LABEL, CLEANING POSITION EXCEPT AU,CN,KR,TW
6	FL2-9843-000 запросить цену →	1 GLASS, READER
7	FC8-6178-000 запросить цену →	1 COVER, GLASS RETAINING
8	FU7-8399-000 запросить цену →	1 LABEL, HINGE CAUTION English
8	FU7-8432-000 запросить цену →	1 LABEL, HINGE CAUTION, A US English
8	FU7-8433-000 запросить цену →	1 LABEL, HINGE CAUTION, A English,German,Italian,Sp
8	FU7-8434-000 запросить цену →	1 LABEL, HINGE CAUTION, A Chinese,Traditional
9	FU7-8436-000 запросить цену →	1 LABEL, HINGE CAUTION, C English
9	FU7-8437-000 запросить цену →	1 LABEL, HINGE CAUTION, C US English
9	FU7-8438-000 запросить цену →	1 LABEL, HINGE CAUTION, C English,German,Italian,Sp
9	FU7-8439-000 запросить цену →	1 LABEL, HINGE CAUTION, C Chinese,Traditional
10	XA9-1415-000 запросить цену →	3 SCREW, FLAT HEAD, M4

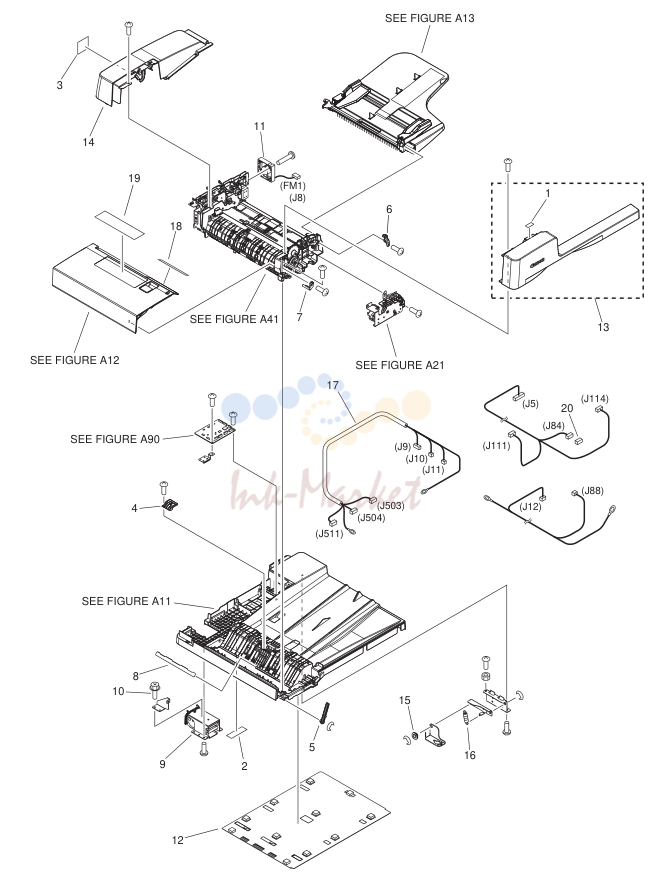

2. FIGURE A10

№	Артикул	Описание
1	FS9-0203-000 запросить цену →	1 LABEL, DIAL OPERATION
2	FS9-0197-000 запросить цену →	1 LABEL, HINGE CAUTION
3	FS9-0198-000 запросить цену →	1 LABEL, HINGE CAUTION, C
4	FC8-6311-000 запросить цену →	1 COVER, STAMP
5	FC8-6330-000 запросить цену →	1 LEVER, READ 1 ESTRANGEMENT
6	FC8-6387-000 запросить цену →	1 HOLDER, TRAY SUPPORT
7	FC8-6388-000 запросить цену →	1 HOLDER, FEEDER SHAFT
8	FC8-6405-000 запросить цену →	1 SHEET, READ 2 LEAD
9	FC8-6420-000 запросить цену →	1 HINGE, LEFT
10	XA9-0732-000 запросить цену →	6 SCREW,RS,M4
11	FK2-6872-000 запросить цену →	1 FAN FM1
12	FL2-9945-000 запросить цену →	1 COVER, COPYBOARD
13	FL3-2844-000 запросить цену →	1 COVER, FRONT
14	FL2-9947-000 запросить цену →	1 COVER, REAR
15	FU5-1173-000 запросить цену →	1 BUSHING
16	FU7-2651-000 запросить цену →	1 SPRING, TENSION
17	FM4-3025-000 запросить цену →	1 CABLE, INTERFACE
18	FU6-8747-000 запросить цену →	1 LABEL, DOCUMENT SIZE A SIZE
18	FU7-8397-000 запросить цену →	1 LABEL, DOCUMENT SIZE AB/K/INCH SIZE
18	FU7-8441-000 запросить цену →	1 LABEL, DOCUMENT SIZE A/INCH SIZE
19	FU6-8744-000 запросить цену →	1 LABEL, PROHIBITION DOCUMENT A SIZE
19	FU6-8745-000 запросить цену →	1 LABEL, PROHIBITION DOCUMENT
20	VS1-7177-002 запросить цену →	1 CONNECTOR, SNAP TIGHT, BK

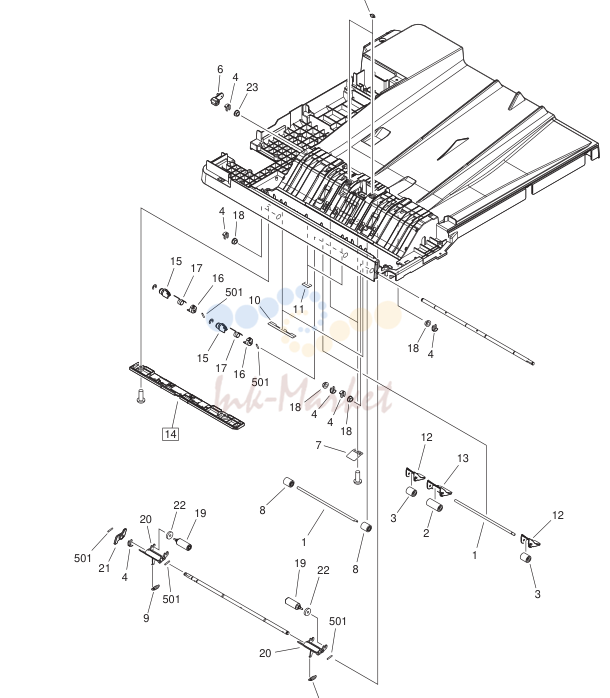

3. FIGURE A11

№	Артикул	Описание
1	FC5-4285-030 запросить цену →	2 SHAFT, PAPER FEED ROLLER
2	FC5-4286-000 запросить цену →	1 ROLLER, PAPER FEED,
3	FC5-4287-000 запросить цену →	2 ROLLER, PAPER FEED,
4	FC5-4425-000 запросить цену →	6 CLIP
5	FC6-8973-000 запросить цену →	2 ROLLER, PLATEN
6	FC8-6319-000 запросить цену →	1 HOLDER, SOLENOID
7	FC8-6322-000 запросить цену →	2 SPRING, LEAF
8	FC8-6404-000 запросить цену →	2 ROLLER, READ 2 PINCH
9	FU7-2652-000 запросить цену →	2 SPRING, TENSION
10	FC8-6422-000 запросить цену →	2 SHEET, PAPER FEED
11	FC8-6423-000 запросить цену →	2 SHEET, PAPER FEED
12	FL2-9933-000 запросить цену →	2 HOLDER, ROLLER, SMALL
13	FL2-9934-000 запросить цену →	1 HOLDER, ROLLER, LARGE
14	FL2-9935-010 запросить цену →	1 COVER, BASE, LOWER [DP]
15	FC8-6331-000 запросить цену →	2 LEVER, READ 1 PRESSURE
16	FC8-6332-000 запросить цену →	2 COLLAR, READ 1 PRESSURE
17	FU7-2653-000 запросить цену →	2 SPRING, TORSION
18	FU5-1168-000 запросить цену →	5 BUSHING
19	FC8-6316-000 запросить цену →	2 ROLLER, DELIVERY
20	FC8-6317-000 запросить цену →	2 HOLDER, DELIVERY ROLLER
21	FC8-6318-000 запросить цену →	1 CAM, DELIVERY ESTRANGEMENT
22	FC8-6419-000 запросить цену →	2 DAMPER, DELIVERY
501	XD3-2200-122 запросить цену →	5 PIN, DOWEL

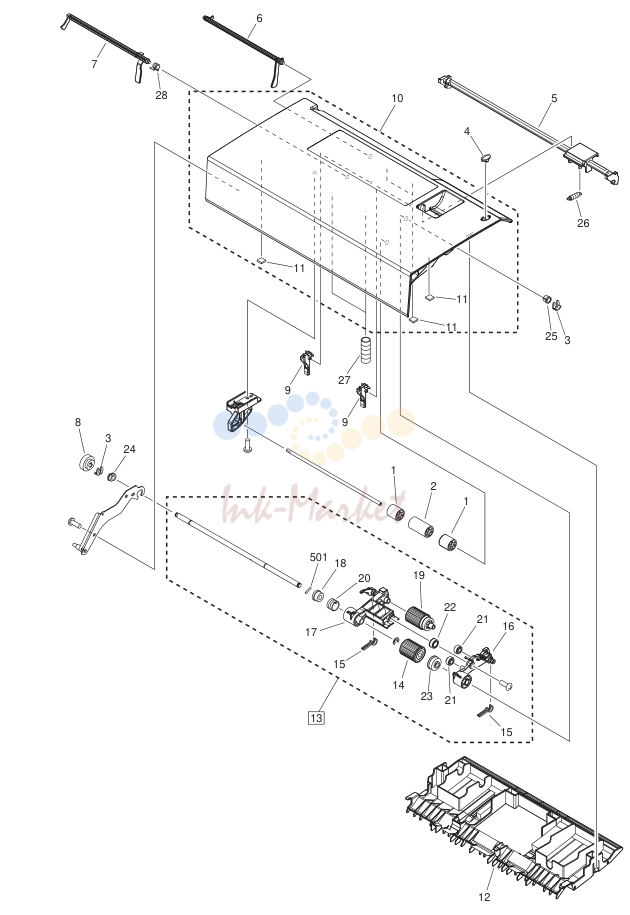

4. FIGURE A12

№	Артикул	Описание
1	FC5-4323-000 запросить цену →	2 ROLLER, REGISTRATION,
2	FC5-4324-000 запросить цену →	1 ROLLER, REGISTRATION,
3	FC5-4425-000 запросить цену →	2 CLIP
4	FC8-6345-000 запросить цену →	1 CASE, LED
5	FC8-6346-000 запросить цену →	1 KNOB, PAPER PICK-UP COVER
6	FC8-6347-000 запросить цену →	1 LEVER, EMPTY SENSOR
7	FC8-6348-000 запросить цену →	1 LEVER, TIMING SENSOR
8	FU8-0302-000 запросить цену →	1 GEAR, 24T
9	FL2-9948-000 запросить цену →	2 SHUTTER
10	FL3-5019-000 запросить цену →	1 COVER, PAPER PICK-UP
11	FC8-6403-000 запросить цену →	4 DAMPER, REV. GUIDE RETAINING
12	FL3-5020-000 запросить цену →	1 GUIDE, PAPER PICK-UP, LOWER
13	FM3-6892-000 запросить цену →	1 PAPER PICK-UP ROLLER UNIT [DP]
14	FC6-2784-000 запросить цену →	1 ROLLER, PAPER SEPARATION
15	FC6-8971-010 запросить цену →	2 LEVER, STOP
16	FC8-6351-000 запросить цену →	1 ARM, PICK, FRONT
17	FC8-6352-000 запросить цену →	1 ARM, PICK, REAR
18	FC8-6353-000 запросить цену →	1 JOINT
19	FC8-6355-000 запросить цену →	1 ROLLER, PICK-UP
20	FC8-6410-000 запросить цену →	1 SPRING, TORSION
21	FU8-0299-000 запросить цену →	2 GEAR, 20T
22	FU8-0300-000 запросить цену →	1 GEAR, 22T
23	FU8-0301-000 запросить цену →	1 GEAR, 33T
24	FU5-1172-000 запросить цену →	1 BUSHING
25	FU5-1626-000 запросить цену →	1 BUSHING
26	FU7-2654-000 запросить цену →	1 SPRING, TENSION
27	FU7-2655-000 запросить цену →	2 SPRING, COMPRESSION
28	FU7-2656-000 запросить цену →	1 SPRING, TORSION
501	XD3-2200-102 запросить цену →	1 PIN, DOWEL

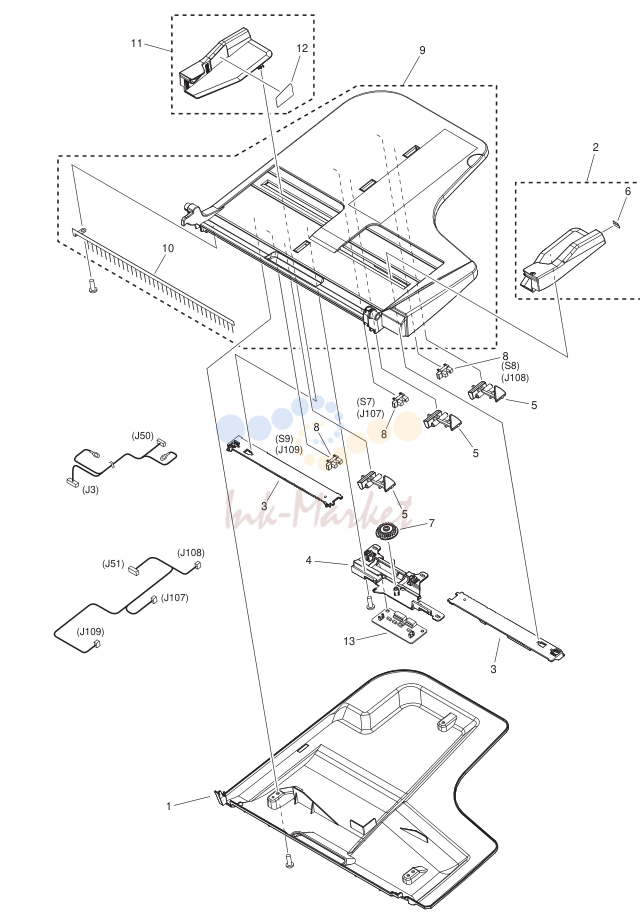

5. FIGURE A13

№	Артикул	Описание
1	FL3-2450-000 запросить цену →	1 COVER, TRAY, LOWER
2	FL3-2848-000 запросить цену →	1 GUIDE, TRAY, FRONT
3	FC9-5683-000 запросить цену →	2 RACK, TRAY
4	FC9-5684-000 запросить цену →	1 HOLDER, TRAY VOLUME
5	FC8-6339-000 запросить цену →	3 LEVER, TRAY SENSOR
6	FU7-8159-000 запросить цену →	1 LABEL, DOCUMENT MAXIMUM LOAD
7	FU8-0910-000 запросить цену →	1 PINION, 22T
8	WG8-5696-000 запросить цену →	3 PHOTO INTERRUPTER, TLP1243 S7,S8,S9
9	FL3-2449-000 запросить цену →	1 TRAY, DOCUMENT
10	FC8-6341-000 запросить цену →	1 ELIMINATOR, STATIC CHARGE
11	FL3-2847-000 запросить цену →	1 GUIDE, TRAY, REAR
12	FU7-8160-000 запросить цену →	1 LABEL, DOCUMENT MAXIMUM LOAD
13	FM4-3024-000 запросить цену →	1 PHOTO SENSOR PCB UNIT, TRAY
1	FC5-4425-000 запросить цену →	1 CLIP
2	FC8-6406-000 запросить цену →	1 DUCT, ESTRANGEMENT HARNESS
3	FC8-6407-000 запросить цену →	1 CAM, ESTRANGEMENT
4	FK2-0207-000 запросить цену →	1 MOTOR, STEPPING, DC M2
5	FU8-0311-000 запросить цену →	1 GEAR/PULLEY, 40T/20T
6	FU8-0319-000 запросить цену →	1 GEAR, 31T
7	FU8-0320-000 запросить цену →	1 GEAR, 30T
8	VS1-7177-004 запросить цену →	1 CONNECTOR, SNAP TIGHT, BK
9	WG8-5696-000 запросить цену →	1 PHOTO INTERRUPTER, TLP1243 S11
10	XA9-0732-000 запросить цену →	3 SCREW,RS,M4
11	XF2-1607-640 запросить цену →	1 BELT, TIMING

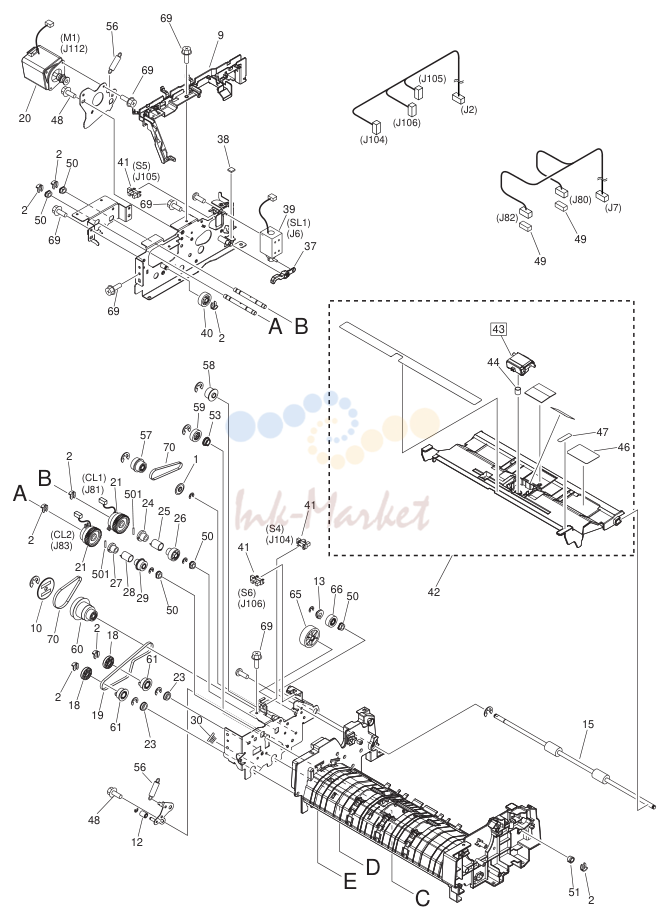

6. FIGURE A41

№	Артикул	Описание
1	FC5-4353-000 запросить цену →	1 FLANGE, BELT
2	FC5-4425-000 запросить цену →	9 CLIP
3	FC6-8973-000 запросить цену →	15 ROLLER, PLATEN
4	FC8-6368-000 запросить цену →	1 GUIDE, PLATEN,
5	FL2-9949-000 запросить цену →	1 FLAPPER, REVERSE
6	FC8-6371-000 запросить цену →	1 LEVER, READ SENSOR
7	FC8-6372-000 запросить цену →	1 LEVER, PAPER DELIVERY SENSOR
8	FC8-6377-000 запросить цену →	1 HOLDER, SENSOR
9	FC8-6378-000 запросить цену →	1 DUCT, HARNESS
10	FC8-6379-000 запросить цену →	1 FLANGE, PULLEY
11	FC8-6380-000 запросить цену →	3 CLIP
12	FC8-6382-000 запросить цену →	1 ROLLER, BELT TENSION
13	FC8-6385-000 запросить цену →	1 JOINT, DELIVERY GEAR
14	FC8-6386-000 запросить цену →	1 DIAL, JAM
15	FC8-6395-000 запросить цену →	1 ROLLER, DELIVERY
16	FC8-6396-000 запросить цену →	1 ROLLER, REGISTRATION
17	FC8-6397-000 запросить цену →	2 ROLLER, READ
18	FC8-6418-000 запросить цену →	2 JOINT, READ PULLEY
19	FC8-6421-000 запросить цену →	1 BELT, TIMING
20	FK2-6869-000 запросить цену →	1 MOTOR, STEPPING, DC M1
21	FK2-6870-000 запросить цену →	2 CLUTCH, ELECTROMAGNETIC CL1,CL2
22	FL2-9937-000 запросить цену →	1 FLAG, REGISTRATION SENSOR
23	XG9-0507-000 запросить цену →	2 BEARING, BALL, MF128ZZ
24	FC8-6383-000 запросить цену →	1 JOINT, PICK-UP
25	FC8-6411-000 запросить цену →	1 SPRING, TORSION
26	FU8-0304-000 запросить цену →	1 GEAR, 22T
27	FC8-6384-000 запросить цену →	1 JOINT, REGISTRATION
28	FC8-6412-000 запросить цену →	1 SPRING, TORSION
29	FU8-0307-000 запросить цену →	1 GEAR, 18T
30	FC8-6399-000 запросить цену →	1 ELIMINATOR, STATIC CHARGE
31	FC8-6373-000 запросить цену →	1 ARM, PLATEN, FRONT
32	FC8-6374-000 запросить цену →	1 ARM, PLATEN, REAR
33	FC8-6375-000 запросить цену →	1 SPACER, READ, FRONT
34	FC8-6376-000 запросить цену →	1 SPACER, READ, REAR
35	FC8-6398-000 запросить цену →	1 ROLLER, WHITE
36	FL2-9939-000 запросить цену →	1 GUIDE, PLATEN,
37	FC8-6381-000 запросить цену →	1 LINK, SOLENOID
38	FC8-6403-000 запросить цену →	1 DAMPER, REV. GUIDE RETAINING
39	FK2-6871-000 запросить цену →	1 SOLENOID SL1
40	FU8-0306-000 запросить цену →	1 GEAR, 25T
41	WG8-5696-000 запросить цену →	6 PHOTO INTERRUPTER, TLP1243 S1,S2,S3,S4,S5,S6
42	FM4-2459-000 запросить цену →	1 SEPARATION REVERSE GUIDE ASS'Y
43	FL2-9942-000 запросить цену →	1 HOLDER, SEPARATION PAD UNIT [DP]
44	FU7-2657-000 запросить цену →	1 SPRING, COMPRESSION
45	FM3-6916-000 запросить цену →	1 LED PCB
46	FS9-0204-000 запросить цену →	1 LABEL, JAM CLEARING OPERATION
47	FS9-0205-000 запросить цену →	1 LABEL, GREEN
48	XA9-0702-000 запросить цену →	3 SCREW, W/WASHER, M3X6
49	VS1-7177-002 запросить цену →	2 CONNECTOR, SNAP TIGHT, BK
50	FU5-1172-000 запросить цену →	5 BUSHING
51	FU5-1626-000 запросить цену →	1 BUSHING
52	FU6-1088-000 запросить цену →	3 BUSHING
53	FU6-1089-000 запросить цену →	1 BUSHING
54	FU7-2658-000 запросить цену →	3 SPRING, TORSION
55	FU7-2659-000 запросить цену →	2 SPRING, COMPRESSION
56	FU7-2660-000 запросить цену →	2 SPRING, TENSION
57	FU8-0303-000 запросить цену →	1 GEAR PULLEY, 27T/22T
58	FU8-0305-000 запросить цену →	1 GEAR, 18T
59	FU8-0308-000 запросить цену →	1 GEAR, 22T
60	FU8-0309-000 запросить цену →	1 GEAR PULLEY, 36T/54T/28T
61	FU8-0310-000 запросить цену →	2 PULLEY, 36T
62	FU8-0312-000 запросить цену →	1 GEAR, 18T
63	FU8-0313-000 запросить цену →	1 GEAR, 18T
64	FU8-0314-000 запросить цену →	1 GEAR, 14T
65	FU8-0315-000 запросить цену →	1 GEAR, 39T
66	FU8-0316-000 запросить цену →	1 GEAR, 21T
67	FU8-0317-000 запросить цену →	1 GEAR, 32T
68	FU8-0318-000 запросить цену →	1 GEAR, 48T/62T
69	XA9-1164-000 запросить цену →	8 SCREW,RS,M3X6.5
70	XF2-1607-640 запросить цену →	2 BELT, TIMING
501	XD3-2200-122 запросить цену →	2 PIN, DOWEL
