Canon cassette feeding module-ac1-pc — каталог запчастей со схемами

Содержание

1. FIGURE RA
2. FIGURE R30
3. FIGURE R40

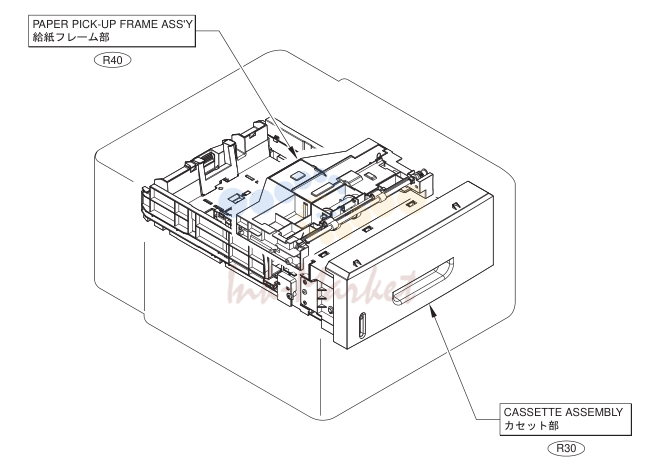

1. FIGURE RA

№	Артикул	Описание
1	RK2-0946-000 запросить цену →	1 SOLENOID SL4011
2	XA9-1449-000 запросить цену →	2 SCREW, RS, M3X8
3	RM1-2583-000 запросить цену →	1 OPTION CASSETTE PCB ASS'Y
4	RM1-2622-000 запросить цену →	1 CABLE, OPTION
5	RC1-6898-020 запросить цену →	1 GEAR, 17T
6	RC1-6899-000 запросить цену →	1 GEAR, 19T
7	RC1-6900-000 запросить цену →	1 GEAR, 34T
8	RC1-6904-000 запросить цену →	1 SPRING, TENSION
9	RC1-6905-000 запросить цену →	1 ARM, PICK-UP GEAR STOPPER
10	RC1-6906-000 запросить цену →	1 MOUNT, SOLENOID
11	RC1-6908-000 запросить цену →	1 GEAR, 49T
12	RC1-6910-000 запросить цену →	1 SPRING, TENSION
13	RC1-6912-000 запросить цену →	1 GEAR, 23T/31T
14	RC1-6913-000 запросить цену →	1 GEAR, 15T/31T
15	RC1-6915-000 запросить цену →	1 BUSHING
16	RC1-6919-000 запросить цену →	1 SHAFT, PAPER PICK-UP DRIVE
17	RC1-6932-000 запросить цену →	1 GUIDE, CASSETTE, LEFT REAR
18	RC1-6938-000 запросить цену →	3 SPRING, GROUNDING
19	RC1-6940-000 запросить цену →	1 GUIDE, PAPER
20	VS1-7257-007 запросить цену →	1 CONNECTOR, DRAWER
21	FC7-7079-000 запросить цену →	1 COVER, LEFT
22	FC7-7081-000 запросить цену →	1 COVER, RIGHT
23	FC7-7083-000 запросить цену →	1 COVER, REAR
24	XD3-2200-162 запросить цену →	2 PIN ,PARALLEL
25	RC1-6962-000 запросить цену →	1 BUSHING
26	RC1-6964-000 запросить цену →	3 GUIDE, GROUNDING SPRING
27	XA9-1671-000 запросить цену →	AR SCREW, D, M3X8
28	RC1-6701-000 запросить цену →	1 SUPPORT, RIGHT LOWER, REAR
29	RC1-6892-000 запросить цену →	1 HOLDER, DRAWER CONNECTOR
30	FC7-7070-000 запросить цену →	1 GUIDE, CASSETTE FRONT, RIGHT
31	RC1-6936-000 запросить цену →	1 GUIDE, CASSETTE, RIGHT REAR
32	RC1-6937-000 запросить цену →	1 GUIDE, LIFTER PLATE, RIGHT
33	RC1-6956-000 запросить цену →	1 GUIDE, CASSETTE, RIGHT CENTER
34	RC1-6960-000 запросить цену →	1 STAY, REINFORCEMENT, FRONT
35	RM1-2731-000 запросить цену →	1 PICK-UP GEAR ASS'Y
36	FC7-7069-000 запросить цену →	1 GUIDE, CASSETTE FRONT, LEFT
37	RC1-6933-000 запросить цену →	1 GUIDE, LIFTER PLATE, LEFT
38	RC1-6957-000 запросить цену →	1 GUIDE, CASSETTE, LEFT CENTER
39	FC7-7080-000 запросить цену →	1 COVER, LEFT FRONT
40	RM1-2730-000 запросить цену →	1 SWING GEAR ASS'Y
41	FC7-7082-000 запросить цену →	1 COVER, RIGHT FRONT
42	XZ9-0624-000 запросить цену →	4 CASTER
43	FC7-7087-000 запросить цену →	2 PLATE, FIXED
44	FC7-7088-000 запросить цену →	2 COVER, BLANKING
45	FC7-7089-000 запросить цену →	2 SCREW, FIXED, M3X20.6

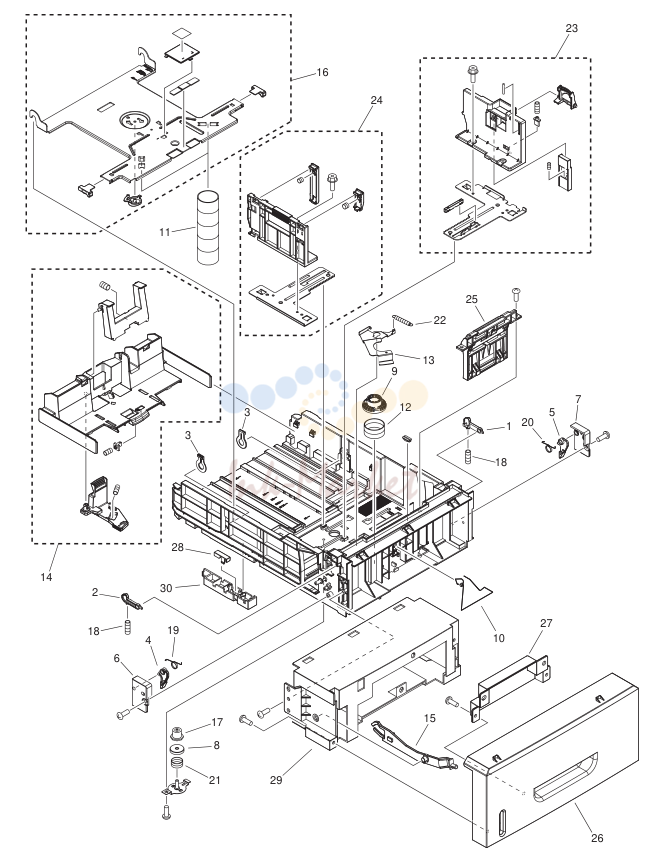

2. FIGURE R30

№	Артикул	Описание
1	RC1-3507-000 запросить цену →	1 STOPPER, CASSETTE, RIGHT
2	RC1-3508-000 запросить цену →	1 STOPPER, CASSETTE, LEFT
3	RC1-4216-000 запросить цену →	2 CAP, HINGE
4	RC1-4273-000 запросить цену →	1 STOPPER, LEFT
5	RC1-4274-000 запросить цену →	1 STOPPER, RIGHT
6	RC1-4275-000 запросить цену →	1 COVER, CAM, LEFT
7	RC1-4276-000 запросить цену →	1 COVER, CAM, RIGHT
8	RC1-4278-000 запросить цену →	1 FLANGE
9	RC1-4285-000 запросить цену →	1 BASE, CASSETTE LIFT SPRING
10	RC1-6943-000 запросить цену →	1 SPRING, GROUNDING
11	RC1-6880-000 запросить цену →	2 SPRING, COMPRESSION
12	RC1-6881-000 запросить цену →	1 SPRING, COMPRESSION
13	RC1-6891-000 запросить цену →	1 ARM, SPRING LOCK
14	RM1-2737-000 запросить цену →	1 BACK END LIMIT PLATE ASS'Y
15	RC2-1708-000 запросить цену →	1 ARM, REMNANT INDICATION
16	RM1-2736-000 запросить цену →	1 LIFTER PLATE ASS'Y
17	RU5-0426-010 запросить цену →	1 GEAR, 10T
18	RU5-2327-000 запросить цену →	2 SPRING, COMPRESSION
19	RU5-2431-000 запросить цену →	1 SPRING, TORSION
20	RU5-2432-000 запросить цену →	1 SPRING, TORSION
21	RU5-2433-000 запросить цену →	1 SPRING, COMPRESSION
22	RU5-2436-000 запросить цену →	1 SPRING, TENSION
23	RM1-2733-000 запросить цену →	1 PAPER SIDE END RIGHT ASS'Y
24	RM1-2734-000 запросить цену →	1 PAPER SIDE END LEFT ASS'Y
25	RM1-2735-020 запросить цену →	1 SEPARATION PAD HOLDER ASS'Y
26	FC7-7077-000 запросить цену →	1 COVER, CASSETTE, FRONT
27	FC7-7084-000 запросить цену →	1 COVER, CASSETTE FRONT, SMALL
28	FC7-7124-000 запросить цену →	1 STOPPER
29	FC7-7135-000 запросить цену →	1 FRAME, CASSETTE, FRONT
30	FC7-7136-000 запросить цену →	1 STOPPER, CASSETTE

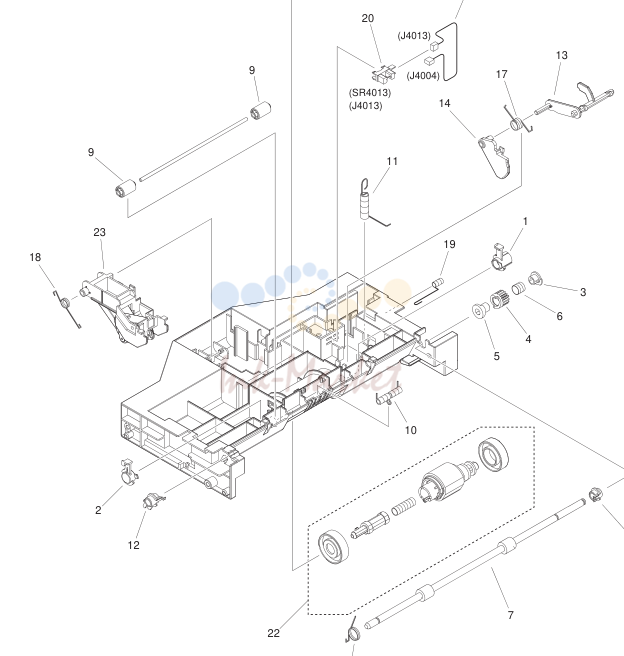

3. FIGURE R40

№	Артикул	Описание
1	RC1-2182-000 запросить цену →	1 BUSHING
2	RC1-2192-000 запросить цену →	1 BUSHING
3	RC1-6920-000 запросить цену →	1 COLLAR, ONE-WAY CLUTCH GEAR
4	RC1-6921-000 запросить цену →	1 GEAR, 15T
5	RC1-6922-020 запросить цену →	1 CLUTCH, ONE-WAY
6	RC1-6923-000 запросить цену →	1 SPRING, COMPRESSION
7	RC1-6924-000 запросить цену →	1 ROLLER, PAPER FEED
8	RC1-6925-000 запросить цену →	1 BUSHING
9	RC1-6926-000 запросить цену →	2 ROLLER, PAPER FEED
10	RC1-6928-000 запросить цену →	1 SPRING, TORSION
11	RC1-6938-000 запросить цену →	1 SPRING, GROUNDING
12	RC1-6950-000 запросить цену →	1 BUSHING
13	RC1-6951-000 запросить цену →	1 ARM, PAPER SENSOR,
14	RC1-6952-000 запросить цену →	1 ARM, PAPER SENSOR,
15	RC1-6953-000 запросить цену →	1 SPRING, TORSION
16	RC1-6954-000 запросить цену →	1 COVER, MEDIA SENSOR
17	RC1-6955-000 запросить цену →	1 SPRING, TORSION
18	RC1-6972-000 запросить цену →	1 SPRING, TORSION
19	RC1-6973-000 запросить цену →	1 SPRING, GROUNDING
20	WG8-5696-000 запросить цену →	1 PHOTO INTERRUPTER, TLP1243 SR4013
21	RM1-2625-000 запросить цену →	1 CABLE, OPTION SENSOR
22	RM1-2727-000 запросить цену →	1 PAPER PICK-UP ROLLER ASS'Y
23	FM3-3830-000 запросить цену →	1 MEDIA GUIDE ASSEMBLY
