Canon canon-mf4010-4100-pc — каталог запчастей со схемами

Содержание

1. Contents
2. NPN RF ACCESSORIES
3. NPN RF EXTERNAL COVERS, PANELS, ETC.
4. NPN RF INTERNAL COMPONENTS 1
5. NPN RF INTERNAL COMPONENTS 2
6. NPN RF INTERNAL COMPONENTS 3 DUPLEXING MODEL
7. FIGURE 103A

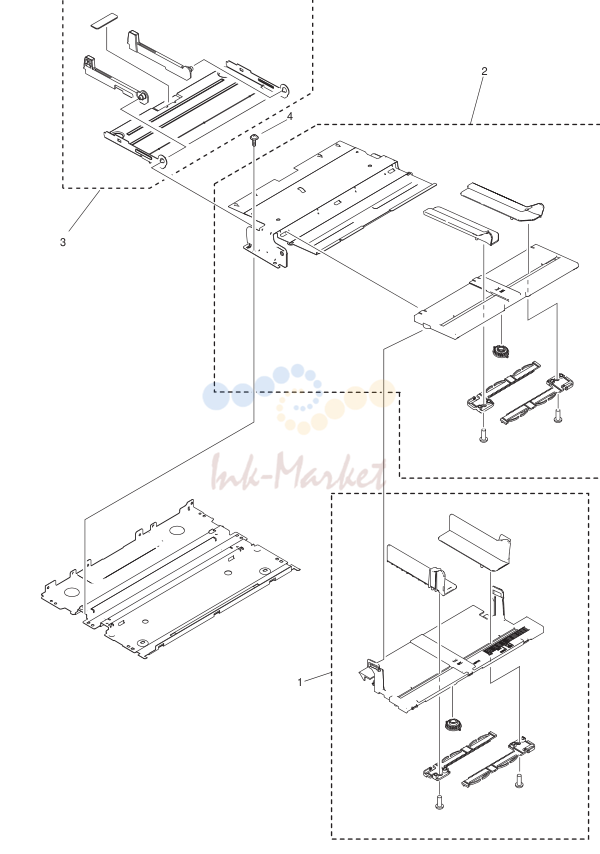

8. NPN RF BASE PLATE ASS'Y

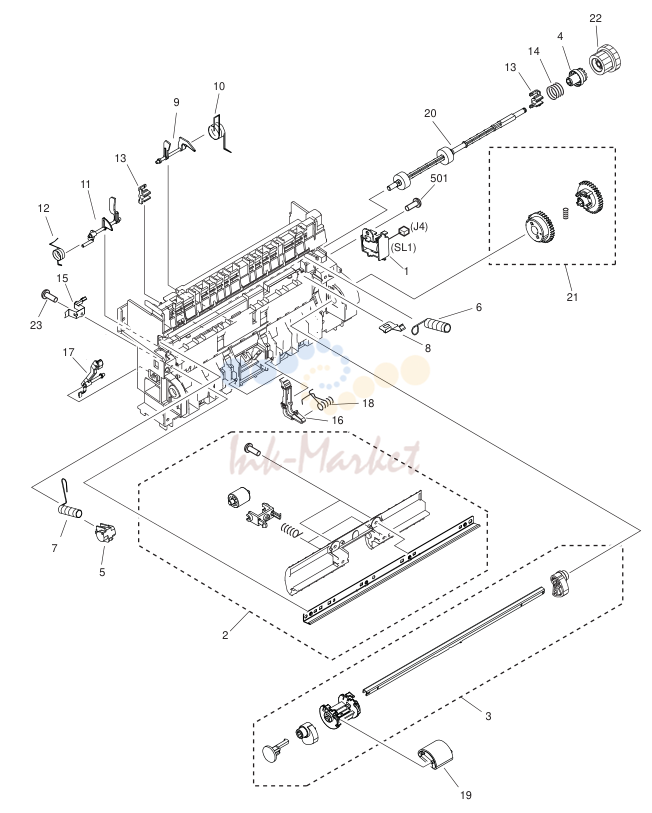

9. FM3-4113-000 1 PAPER PICK-UP ASS'Y

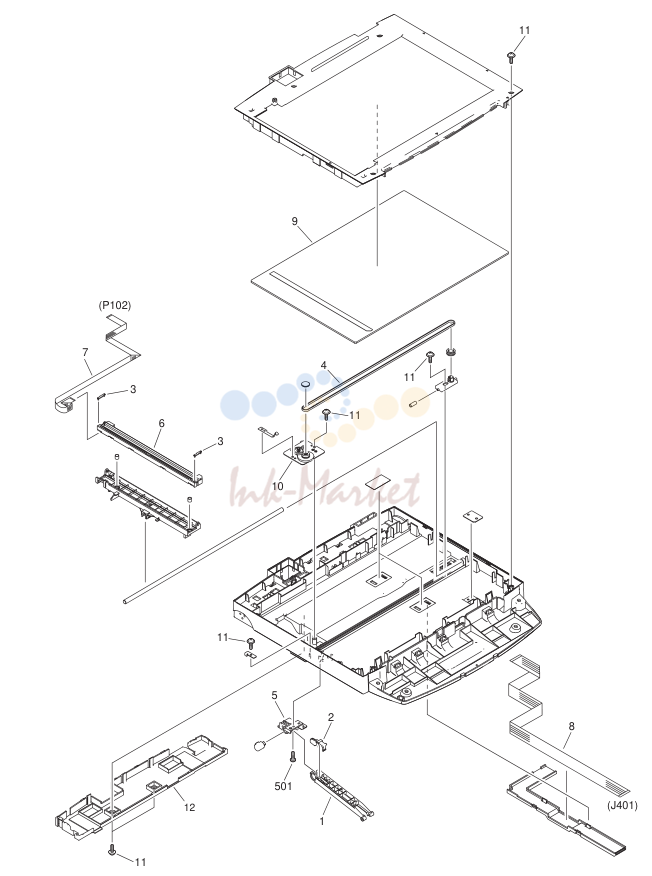

10. FM3-4111-000 1 READER ASS'Y MF4010 EUR

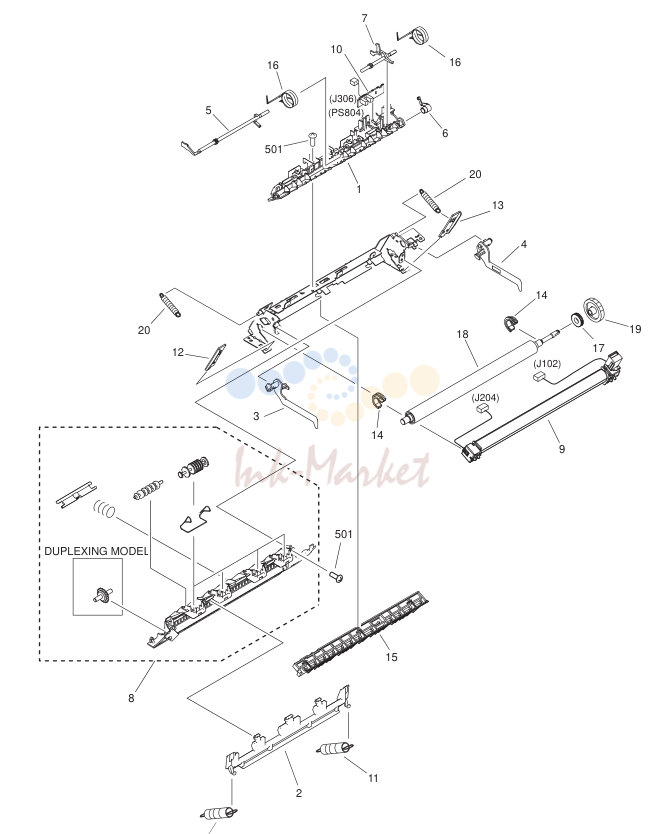

11. FM2-8890-000 1 FIXING ASS'Y

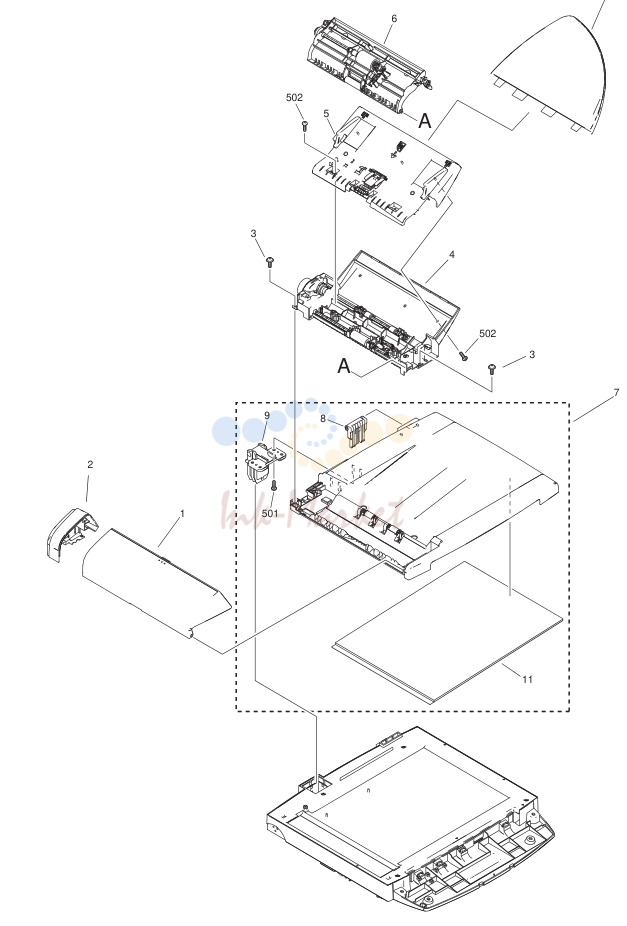

12. FIGURE A10

1. Contents

№	Артикул	Альт. артикул	Описание
001			ACCESSORIES .....................................................................2-2
100			EXTERNAL COVERS, PANELS, ETC. .................................2-4
101			INTERNAL COMPONENTS 1 ...............................................2-9
102			INTERNAL COMPONENTS 2 .............................................2-11
103			INTERNAL COMPONENTS 3(DUPLEXING MODEL) ........2-13
104			BASE PLATE ASS'Y ............................................................2-19
310			PAPER PICK-UP ASS'Y ......................................................2-21
400			READER ASS'Y ...................................................................2-23
810			FIXING ASS'Y ......................................................................2-25
100			EXTERNAL COVERS, PANELS, ETC...............................................................2-4
101			INTERNAL COMPONENTS 1............................................................................2-9
102			INTERNAL COMPONENTS 2..........................................................................2-11
103			INTERNAL COMPONENTS 3(DUPLEXING MODEL)......................................2-13
104			BASE PLATE ASS'Y.........................................................................................2-19
310			PAPER PICK-UP ASS'Y...................................................................................2-21
400			READER ASS'Y................................................................................................2-23
810			FIXING ASS'Y...................................................................................................2-25

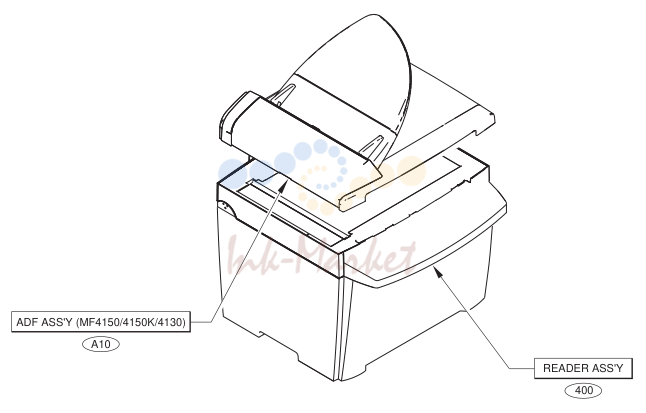

2. NPN RF ACCESSORIES

№	Артикул	Описание
1	FK2-6748-000 запросить цену →	1 CD-ROM, USER SOFTWARE CDU
1	FK2-6749-000 запросить цену →	1 CD-ROM, USER SOFTWARE CDY/CED/CEL/EFG
1	FK2-6750-000 запросить цену →	1 CD-ROM, USER SOFTWARE
1	FK2-5233-000 запросить цену →	1 CD-ROM, USER SOFTWARE JVM
1	FK2-5737-000 запросить цену →	1 CD-ROM, USER SOFTWARE JVP/JVR/JVT
1	FK2-4647-000 запросить цену →	1 CD-ROM, USER SOFTWARE KVT
1	FK2-4560-010 запросить цену →	1 CD-ROM, USER SOFTWARE STW/SUB/SUC/SUD/
2	HC1-2034-000 запросить цену →	2 RIVET KVU/STC
3	FK2-4391-000 запросить цену →	1 HANDSET UNIT KVU
4	FK2-4389-000 запросить цену →	1 HANDSET UNIT STC
5	HB1-4978-000 запросить цену →	1 HOLDER, HANDSET CRADLE KVU
6	HC1-2012-000 запросить цену →	1 HOLDER,HANDSET CRADLE STC
7	FK2-4561-000 запросить цену →	1 CD-ROM, UTILITY EUR

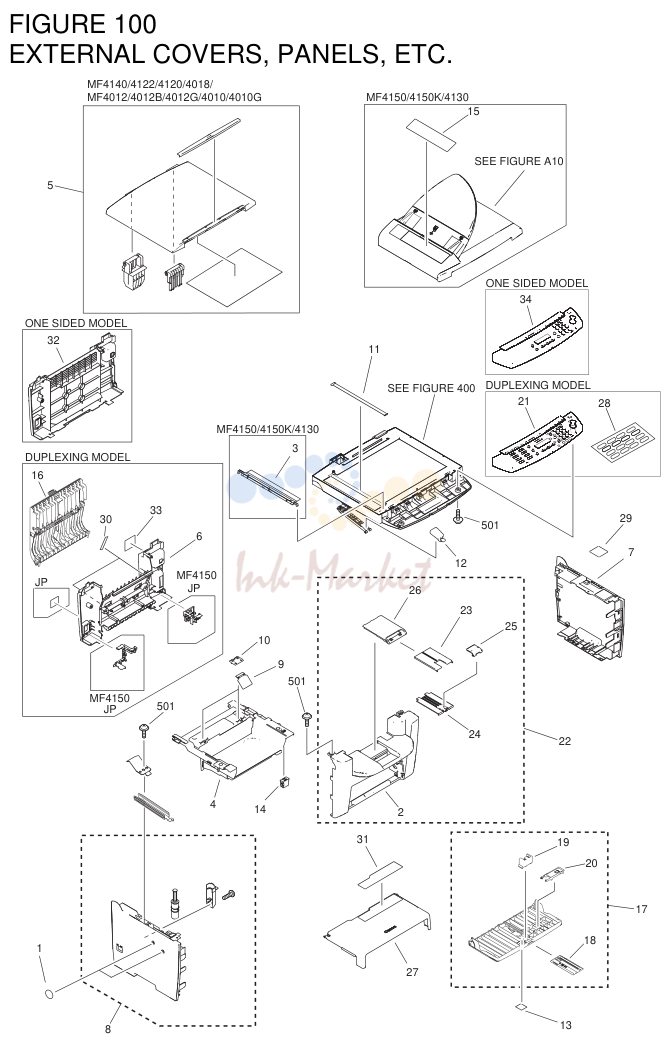

3. NPN RF EXTERNAL COVERS, PANELS, ETC.

№	Артикул	Описание
1	FC6-5204-000 запросить цену →	2 SHEET, HANDSET
1	FC8-0690-000 запросить цену →	2 SHEET, HANDSET
2	FC7-3565-000 запросить цену →	1 COVER, FRONT
2	FC8-0661-000 запросить цену →	1 COVER, FRONT
3	FL2-5620-000 запросить цену →	1 HOLDER, DOCUMENT RELEASE SHEET MF4150/4150K/4130
4	FC7-3554-010 запросить цену →	1 COVER, CRG
4	FC8-0670-000 запросить цену →	1 COVER, CRG
5	FM2-8933-000 запросить цену →	1 COPYBORD COVER ASS'Y DUPLEXING MODEL
5	FM3-4082-000 запросить цену →	1 COPYBORD COVER ASS'Y CET/CRR/CFD/CDY/CED
5	FM3-4107-000 запросить цену →	1 COPYBORD COVER ASS'Y CFR
5	FM3-4104-000 запросить цену →	1 COPYBORD COVER ASS'Y
6	FC7-3743-000 запросить цену →	1 COVER, REAR MF4130/4122/4120/4120K
6	FC7-3561-010 запросить цену →	1 COVER, REAR MF4150/4150K/4140
7	FC7-3744-000 запросить цену →	1 COVER, RIGHT
7	FC7-3566-010 запросить цену →	1 COVER, RIGHT
7	FC8-1425-000 запросить цену →	1 COVER, RIGHT MF4010 100V
7	FC8-0651-000 запросить цену →	1 COVER, RIGHT
8	FM2-8924-000 запросить цену →	1 LEFT COVER ASS'Y
8	FM2-8923-000 запросить цену →	1 LEFT COVER ASS'Y
8	FM3-4496-000 запросить цену →	1 LEFT COVER ASS'Y MF4010 100V
8	FM3-4103-000 запросить цену →	1 LEFT COVER ASS'Y
9	FC7-3648-000 запросить цену →	2 SHEET, PAPER FEED
10	FC7-3649-000 запросить цену →	2 CAP, SHEET MF4010 JP/MF4018/
10	FC8-0671-000 запросить цену →	2 CAP, SHEET
11	FC7-3710-000 запросить цену →	1 PLATE, PAPER SIZE
11	FC7-3638-000 запросить цену →	1 PLATE, PAPER SIZE A/B SIZE
11	FC7-3711-000 запросить цену →	1 PLATE, PAPER SIZE INCH SIZE
11	FC7-3712-000 запросить цену →	1 PLATE, PAPER SIZE A/B/INCH SIZE
11	FC8-1394-000 запросить цену →	1 PLATE, PAPER SIZE MF4010 100V
11	FC8-0659-000 запросить цену →	1 PLATE, PAPER SIZE MF4018
12	FC7-3714-000 запросить цену →	1 RETAINER, STAY
13	FC5-4820-000 запросить цену →	1 EMBLEM, SATERA 100V
13	FC7-3728-000 запросить цену →	1 EMBLEM, LASER SHOT
13	FC8-0683-000 запросить цену →	1 EMBLEM, LASER SHOT MF4010/4012
14	FC7-3821-000 запросить цену →	1 MAGNET
15	FC7-3753-000 запросить цену →	1 SHEET, GLASS CLEANING ADF MODEL 100V
15	FC7-3752-000 запросить цену →	1 SHEET, GLASS CLEANING
15	FC7-3751-000 запросить цену →	1 SHEET, GLASS CLEANING imageCLASS MF4150
16	FM2-8870-000 запросить цену →	1 DUPLEXING COVER UNIT DUPLEXING MODEL
17	FM2-8883-000 запросить цену →	1 PAPER PICK-UP TRAY ASS'Y EXCEPT MF4010/4012
17	FM3-4084-000 запросить цену →	1 PAPER PICK-UP TRAY ASS'Y MF4010/4012
18	FC7-3639-000 запросить цену →	1 PLATE, EXTENSION EXCEPT MF4010/4012
18	FC8-0667-000 запросить цену →	1 PLATE, EXTENSION MF4010/4012
19	FC7-3656-000 запросить цену →	1 STOPPER, PAPER
20	FC7-3657-000 запросить цену →	1 STOPPER, CARD
21	FM2-8903-000 запросить цену →	1 CONTROL PANEL ASS'Y MF4120 ILLUSTRATION
21	FM2-8919-000 запросить цену →	1 CONTROL PANEL ASS'Y MF4120 JAPANESE
21	FM2-8905-000 запросить цену →	1 CONTROL PANEL ASS'Y MF4120 KOREAN
21	FM2-8920-000 запросить цену →	1 CONTROL PANEL ASS'Y
21	FM2-8904-000 запросить цену →	1 CONTROL PANEL ASS'Y MF4122 ENGLISH
21	FM2-8906-000 запросить цену →	1 CONTROL PANEL ASS'Y
21	FM2-8922-000 запросить цену →	1 CONTROL PANEL ASS'Y MF4140 ENGLISH
21	FM2-8918-000 запросить цену →	1 CONTROL PANEL ASS'Y MF4140 ILLUSTRATION
21	FM2-8899-000 запросить цену →	1 CONTROL PANEL ASS'Y MF4150 ENGLISH
21	FM2-8898-000 запросить цену →	1 CONTROL PANEL ASS'Y MF4150 ILLUSTRATION
21	FM2-8869-000 запросить цену →	1 CONTROL PANEL ASS'Y MF4150 JAPANESE
21	FM2-8901-000 запросить цену →	1 CONTROL PANEL ASS'Y MF4150 KOREAN
21	FM2-8900-000 запросить цену →	1 CONTROL PANEL ASS'Y
21	FM2-8902-000 запросить цену →	1 CONTROL PANEL ASS'Y
21	FM2-8897-000 запросить цену →	1 CONTROL PANEL ASS'Y MF4150 US ENGLISH
21	FM2-8932-000 запросить цену →	1 CONTROL PANEL ASS'Y MF4140 KOREAN
21	FM2-8929-000 запросить цену →	1 CONTROL PANEL ASS'Y MF4120K KOREAN
21	FM2-8928-000 запросить цену →	1 CONTROL PANEL ASS'Y MF4150K KOREAN
22	FM2-8908-000 запросить цену →	1 FRONT COVER ASS'Y
22	FM3-4085-000 запросить цену →	1 FRONT COVER ASS'Y
22	FM3-4118-000 запросить цену →	1 FRONT COVER ASS'Y CDU/CEL
23	FC7-3596-000 запросить цену →	1 TRAY, PAPER DELIVERY EXCEPT MF4010/4012
23	FC8-0664-000 запросить цену →	1 TRAY, PAPER DELIVERY MF4010/4012
24	FC7-3597-000 запросить цену →	1 TRAY, PAPER DELIVERY EXTENSION EXCEPT MF4010/4012
24	FC8-0665-000 запросить цену →	1 TRAY, PAPER DELIVERY EXTENSION MF4010/4012
25	FC7-3598-000 запросить цену →	1 STOPPER, PAPER DELIVERY EXCEPT MF4010/4012
25	FC8-0666-000 запросить цену →	1 STOPPER, PAPER DELIVERY MF4010/4012
26	FC7-3726-000 запросить цену →	1 COVER, PAPER DELIVERY TRAY EXCEPT MF4010/4012
26	FC8-0663-000 запросить цену →	1 COVER, PAPER DELIVERY TRAY MF4010/4012
27	FC7-3573-000 запросить цену →	1 COVER, DUST
28	FC7-3788-000 запросить цену →	1 LABEL, DESTINATION DUPLEXING MODEL
29	FC7-3764-010 запросить цену →	1 LABEL, JAM CLEARING
29	FC8-0695-000 запросить цену →	1 LABEL, JAM CLEARING
30	FC7-3817-000 запросить цену →	2 CAP, COVER, REAR DUPLEXING MODEL
31	FC7-3816-000 запросить цену →	1 LABEL, SIZE INSTRUCTION
32	FC8-0648-000 запросить цену →	1 COVER, REAR EXCEPT MF4010 JP/
32	FC8-0649-000 запросить цену →	1 COVER, REAR
33	FC7-3766-000 запросить цену →	1 LABEL, JAM CLEARING, ADF2 MF4150/4150K/4130
33	FC7-3827-000 запросить цену →	1 LABEL, JAM CLEARING, P2 MF4140/4122/4120/4120K
34	FM3-4090-000 запросить цену →	1 CONTROL PANEL ASS'Y
34	FM3-4091-000 запросить цену →	1 CONTROL PANEL ASS'Y MF4010 JAPANESE
34	FM3-9466-000 запросить цену →	1 CONTROL PANEL ASS'Y MF4018 ILLUSTRATION
34	FM3-4093-000 запросить цену →	1 CONTROL PANEL ASS'Y MF4010 KOREAN
34	FM3-4094-000 запросить цену →	1 CONTROL PANEL ASS'Y MF4012 ENGLISH
34	FM3-4095-000 запросить цену →	1 CONTROL PANEL ASS'Y
34	FM3-4096-000 запросить цену →	1 CONTROL PANEL ASS'Y
34	FM4-5247-000 запросить цену →	1 CONTROL PANEL ASS'Y
34	FM4-5248-000 запросить цену →	1 CONTROL PANEL ASS'Y
34	FM4-5785-000 запросить цену →	1 CONTROL PANEL ASS'Y
501	XB4-7300-807 запросить цену →	AR SCREW, TAP TIGHT, BINDING HEAD

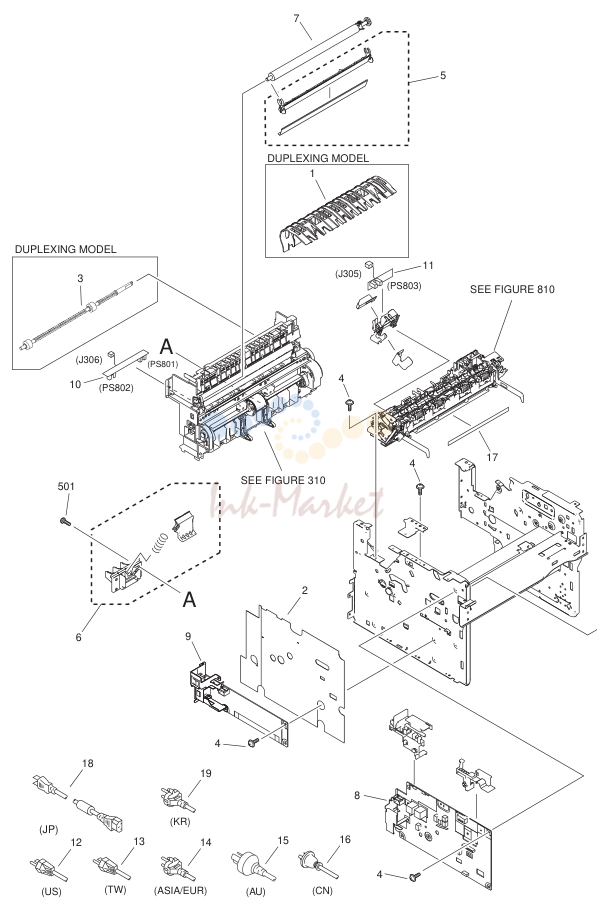

4. NPN RF INTERNAL COMPONENTS 1

№	Артикул	Описание
1	FC7-3558-000 запросить цену →	1 GUIDE, INNER FEED DUPLEXING MODEL
2	FC7-3679-000 запросить цену →	1 SHEET, INSULATING
3	FL2-5629-000 запросить цену →	1 DUPLEXING FEED ROLLER ASS'Y DUPLEXING MODEL
4	XA9-1420-000 запросить цену →	11 SCREW, W/WASHER, M3X8
5	FM2-8912-000 запросить цену →	1 TRANSFER GUIDE ASS'Y
6	FM2-8874-000 запросить цену →	1 SEPARATION PAD ASS'Y
7	FM2-8914-000 запросить цену →	1 TRANSFER ROLLER ASS'Y
8	FM2-9910-000 запросить цену →	1 HVT PCB ASS'Y
8	FM2-9911-000 запросить цену →	1 HVT PCB ASS'Y
8	FM2-9912-000 запросить цену →	1 HVT PCB ASS'Y
8	FM3-2353-000 запросить цену →	1 HVT PCB ASS'Y ONE SIDED MODEL 100V
8	FM3-2355-000 запросить цену →	1 HVT PCB ASS'Y ONE SIDED MODEL 230V
9	FK2-3492-000 запросить цену →	1 POWER SUPPLY ASSEMBLY 100V
9	FK2-3502-000 запросить цену →	1 POWER SUPPLY ASSEMBLY 120V
9	FK2-3494-000 запросить цену →	1 POWER SUPPLY ASSEMBLY 230V EXCEPT KR
9	FK2-5232-000 запросить цену →	1 POWER SUPPLY ASSEMBLY KR
10	FM2-9914-000 запросить цену →	1 SENSOR PCB ASS'Y
11	FM2-9916-000 запросить цену →	1 SENSOR PCB ASS'Y
12	FK2-4393-000 запросить цену →	1 CORD, POWER US
13	FK2-1311-000 запросить цену →	1 CORD, POWER TW
14	FK2-6890-000 запросить цену →	1 CORD, POWER ASIA/EUR
15	FK2-1317-000 запросить цену →	1 CORD, POWER AU
16	FK2-1316-000 запросить цену →	1 CORD, POWER CN
17	FC7-3727-000 запросить цену →	1 LABEL, HIGH TMP. CAUTION
18	FK2-4390-000 запросить цену →	1 CORD, POWER JP
19	FK2-6890-000 запросить цену →	1 CORD, POWER KR
501	XB4-5401-009 запросить цену →	4 SCREW, TAP, M4X10

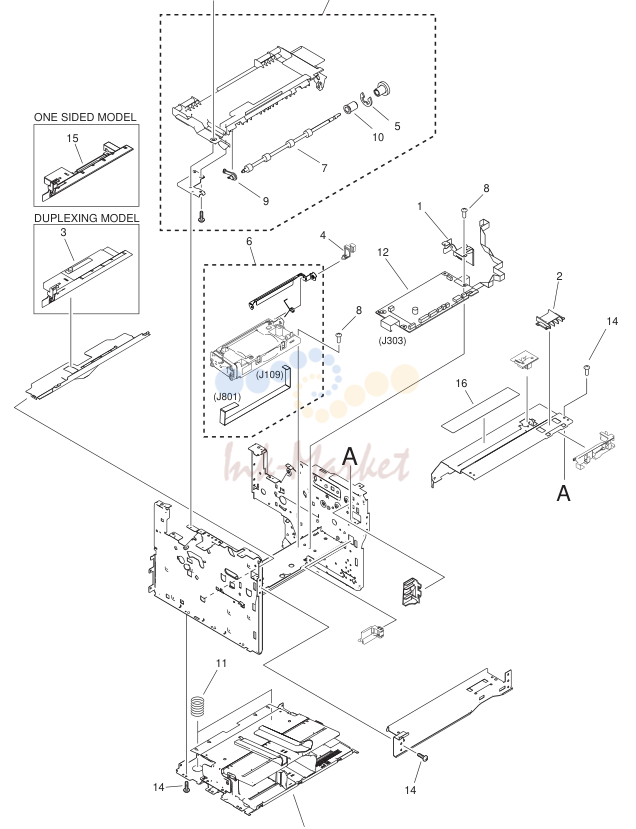

5. NPN RF INTERNAL COMPONENTS 2

№	Артикул	Описание
2	FC7-3700-000 запросить цену →	1 COVER, FRONT LOWER MF4018/4012B/4012G/
2	FC8-0684-000 запросить цену →	1 COVER, FRONT LOWER
3	FM2-8882-000 запросить цену →	1 TONER SENSOR ASS'Y DUPLEXING MODEL
4	FC7-3666-000 запросить цену →	1 ARM, SHUTTER
5	FC6-5210-000 запросить цену →	1 RETAINING RING (E-TYRE)
6	FM2-9907-000 запросить цену →	1 LASER SCANNER ASS'Y
7	FC7-3646-000 запросить цену →	1 ROLLER, PAPER FEED
8	XA9-1501-000 запросить цену →	AR SCREW, RS, M3X10
9	FU5-1804-000 запросить цену →	1 BUSHING, ROLLER, LEFT
10	FU5-1805-000 запросить цену →	1 BUSHING, ROLLER, RIGHT
11	RU5-2492-000 запросить цену →	2 SPRING, COMPRESSION
12	FM2-9909-000 запросить цену →	1 DCNT PCB ASS'Y DUPLEXING MODEL
12	FM3-2352-000 запросить цену →	1 DCNT PCB ASS'Y ONE SIDED MODEL
13	FM2-8884-010 запросить цену →	1 PAPER FEED COVER ASS'Y MF4018/4012B/4012G/
13	FM3-4099-000 запросить цену →	1 PAPER FEED COVER ASS'Y
14	XA9-1495-000 запросить цену →	AR SCREW, RS, M3X6
15	FM3-4089-000 запросить цену →	1 PAPER SENSOR ASS'Y ONE SIDED MODEL
16	FC7-3765-000 запросить цену →	1 LABEL, JAM CLEARING, ADF1 MF4150/4150K/4130
16	FC7-3767-000 запросить цену →	1 LABEL, JAM CLEARING, P1 MF4140/4122/4120/4120K
16	FC8-0694-000 запросить цену →	1 LABEL, JAM CLEARING, P1
16	FC8-0696-000 запросить цену →	1 LABEL, JAM CLEARING, P1

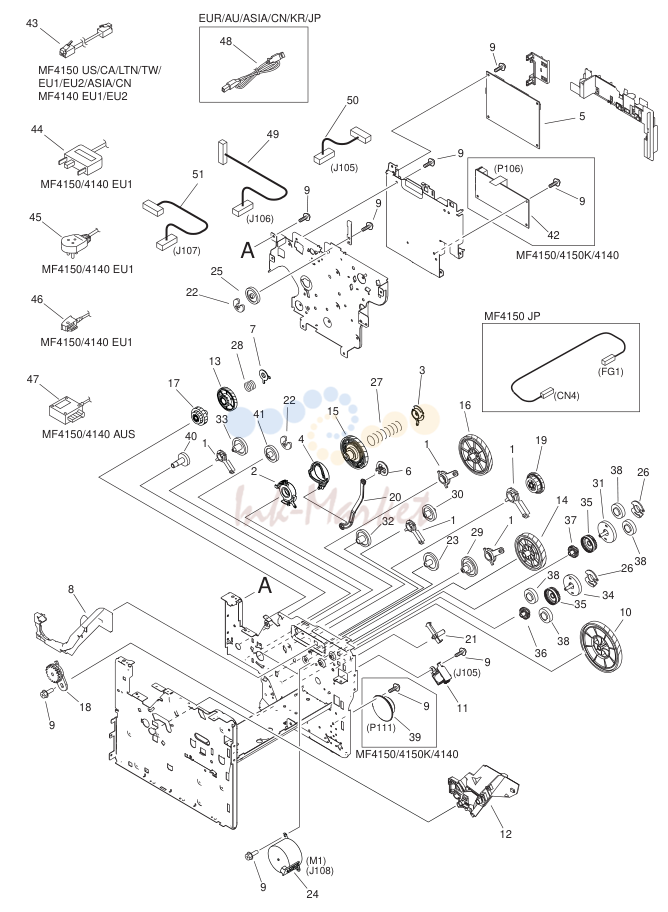

6. NPN RF INTERNAL COMPONENTS 3 DUPLEXING MODEL

№	Артикул	Описание
1	RA0-1019-000 запросить цену →	5 BUSHING
2	RC1-1953-000 запросить цену →	1 BUSHING
3	RC1-1954-000 запросить цену →	1 BUSHING
4	RC1-1955-000 запросить цену →	1 CAM, COUPLING
5	FK2-3699-020 запросить цену →	1 SCNT PCB ASS'Y MF4122/4120/4120K
5	FK2-3698-020 запросить цену →	1 SCNT PCB ASS'Y MF4130
5	FM3-2186-020 запросить цену →	1 SCNT PCB ASS'Y MF4140
5	FM3-2185-020 запросить цену →	1 SCNT PCB ASS'Y MF4150/4150K
6	FC7-3621-000 запросить цену →	1 STOPPER
7	RC1-1959-000 запросить цену →	1 BUSHING
8	FC7-3690-000 запросить цену →	1 GUIDE, CARTRIDGE, RIGHT
9	XA9-1495-000 запросить цену →	AR SCREW, RS, M3X6
10	RU5-0503-000 запросить цену →	1 GEAR, 166T/87T
11	FK2-3510-000 запросить цену →	1 SOLENOID
12	FM2-8879-000 запросить цену →	1 CARTRIDGE GUIDE LEFT ASS'Y
13	RU5-0505-000 запросить цену →	1 GEAR, 74T
14	RU5-0174-000 запросить цену →	1 GEAR, 117T
15	RU5-0175-000 запросить цену →	1 GEAR, 108T
16	RU5-0176-000 запросить цену →	1 GEAR, 129T
17	RU5-0506-000 запросить цену →	1 GEAR, 35T/18T
18	RA0-1172-000 запросить цену →	1 GEAR, 17T
19	RU5-0179-000 запросить цену →	1 GEAR, 66T/25T
20	FC7-3647-000 запросить цену →	1 ARM, CARTRIDGE
21	FC7-3653-000 запросить цену →	1 ARM, SOLENOID
22	FC6-5210-000 запросить цену →	1 RETAINING RING (E-TYRE)
23	FU7-0541-000 запросить цену →	1 GEAR, 32T
24	RK2-0777-000 запросить цену →	1 MOTOR, STEPPING, DC
25	FU7-0544-000 запросить цену →	1 GEAR, 29T
26	RC1-3579-000 запросить цену →	2 BUSHING
27	FU6-2254-000 запросить цену →	1 SPRING, COMPRESSION
28	FU6-2255-000 запросить цену →	1 SPRING, COMPRESSION
29	FU7-0538-000 запросить цену →	1 GEAR, 68/17T
30	FU7-0539-000 запросить цену →	1 GEAR, 28T
31	FU7-0540-000 запросить цену →	1 GEAR, 37T
32	FU7-0542-000 запросить цену →	1 GEAR, 30T
33	FU7-0543-000 запросить цену →	1 GEAR, 31T
34	FU7-0545-000 запросить цену →	1 GEAR, 38T
35	RU5-0312-000 запросить цену →	2 GEAR
36	RU5-0313-000 запросить цену →	1 GEAR
37	RU5-0314-000 запросить цену →	1 GEAR
38	FU8-0470-000 запросить цену →	4 GEAR, 18T
39	FK2-3506-000 запросить цену →	1 SPEAKER MF4150/4150K/4140
40	FU7-0546-000 запросить цену →	1 GEAR, 23T
41	FU7-0547-000 запросить цену →	1 GEAR, 29T
42	FK2-5790-000 запросить цену →	1 NCU PCB ASS'Y MF4140 AU
42	FK2-3703-000 запросить цену →	1 NCU PCB ASS'Y MF4150 JP
42	FK2-3704-000 запросить цену →	1 NCU PCB ASS'Y MF4150 TW
42	FK2-3702-000 запросить цену →	1 NCU PCB ASS'Y ASIA/CN/KR, MF4150 AU,
43	HH2-2824-000 запросить цену →	1 MODULAR CORD EU1/EU2/ASIA/
44	QK1-6441-000 запросить цену →	1 CORD MF4150/4140 EU1
45	HK1-0550-000 запросить цену →	1 MODULAR CORD MF4150/4140 EU1
46	QK1-6441-000 запросить цену →	1 CORD MF4150/4140 EU1
47	HK1-0559-000 запросить цену →	1 MODULAR CORD MF4150/4140 AUS
48	FK2-7595-000 запросить цену →	1 CABLE, USB EUR/AU/ASIA/CN/KR/JP
49	FM2-9925-000 запросить цену →	1 CABLE, DUPLEX
50	FM2-9926-000 запросить цену →	1 CABLE, RELAY BOARD
51	FM2-9929-000 запросить цену →	1 CABLE, DCNT-SCNT

7. FIGURE 103A

№	Артикул	Описание
1	RA0-1019-000 запросить цену →	5 BUSHING
2	RC1-1953-000 запросить цену →	1 BUSHING
3	RC1-1954-000 запросить цену →	1 BUSHING
4	RC1-1955-000 запросить цену →	1 CAM, COUPLING
5	FK2-5927-000 запросить цену →	1 SCNT PCB ASS'Y EXCEPT MF4010 CN
5	FM3-5430-000 запросить цену →	1 SCNT PCB ASS'Y MF4010 CN
6	FC7-3621-000 запросить цену →	1 STOPPER
7	RC1-1959-000 запросить цену →	1 BUSHING
8	FC7-3690-000 запросить цену →	1 GUIDE, CARTRIDGE, RIGHT
9	XA9-1495-000 запросить цену →	AR SCREW, RS, M3X6
10	RU5-0503-000 запросить цену →	1 GEAR, 166T/87T
11	FM2-8879-000 запросить цену →	1 CARTRIDGE GUIDE LEFT ASS'Y
12	RU5-0505-000 запросить цену →	1 GEAR, 74T
13	RU5-0174-000 запросить цену →	1 GEAR, 117T
14	RU5-0175-000 запросить цену →	1 GEAR, 108T
15	RU5-0176-000 запросить цену →	1 GEAR, 129T
16	RU5-0506-000 запросить цену →	1 GEAR, 35T/18T
17	RA0-1172-000 запросить цену →	1 GEAR, 17T
18	RU5-0179-000 запросить цену →	1 GEAR, 66T/25T
19	FC7-3647-000 запросить цену →	1 ARM, CARTRIDGE
20	FC6-5210-000 запросить цену →	1 RETAINING RING (E-TYRE)
21	RK2-0777-000 запросить цену →	1 MOTOR, STEPPING, DC
22	FU7-0544-000 запросить цену →	1 GEAR, 29T
23	FU6-2254-000 запросить цену →	1 SPRING, COMPRESSION
24	FU6-2255-000 запросить цену →	1 SPRING, COMPRESSION
25	FU7-0538-000 запросить цену →	1 GEAR, 68/17T
26	FU7-0539-000 запросить цену →	1 GEAR, 28T
27	FU7-0543-000 запросить цену →	1 GEAR, 31T
28	FK2-7595-000 запросить цену →	1 CABLE, USB
28	FK2-7595-000 запросить цену →	1 CABLE, USB MF4012B/4012G/4010B
29	FM2-9925-000 запросить цену →	1 CABLE, DUPLEX
30	FM2-9929-000 запросить цену →	1 CABLE, DCNT-SCNT
31	FU7-0970-000 запросить цену →	1 GEAR, 30T
32	FU7-0971-000 запросить цену →	1 GEAR, 31T

8. NPN RF BASE PLATE ASS'Y

№	Артикул	Описание
1	FM2-8876-000 запросить цену →	1 CENTER PLATE GUIDE RAIL ASS'Y EXCEPT MF4010 EUR
1	FM3-4116-000 запросить цену →	1 CENTER PLATE GUIDE RAIL ASS'Y MF4010 EUR
2	FM2-8877-000 запросить цену →	1 FEED GUIDE RAIL ASS'Y EXCEPT MF4010 EUR
2	FM3-4117-000 запросить цену →	1 FEED GUIDE RAIL ASS'Y MF4010 EUR
3	FM2-8910-000 запросить цену →	1 LIFTING PLATE ASS'Y
4	XA9-1495-000 запросить цену →	4 SCREW, RS, M3X6

9. FM3-4113-000 1 PAPER PICK-UP ASS'Y

№	Артикул	Описание
1	FK2-3508-000 запросить цену →	1 SOLENOID
2	FM2-8872-000 запросить цену →	1 FEED CROSSMEMBER ASS'Y
3	FM2-8911-000 запросить цену →	1 PAPER PICK-UP SHAFT ASS'Y
4	RC1-1960-000 запросить цену →	1 RATCHET
5	RC1-1990-000 запросить цену →	1 BUSHING
6	RC1-1993-000 запросить цену →	1 SPRING, TORSION
7	RC1-1994-000 запросить цену →	1 SPRING, TORSION
8	FC7-3823-000 запросить цену →	1 SPRING, LEAF
9	RC1-2040-000 запросить цену →	1 FLAG, REGIST. SENSOR
10	RC1-2041-000 запросить цену →	1 SPRING, TORSION
11	FC8-9172-000 запросить цену →	1 FLAG, PAPER WIDTH SENSOR NEW
11	FC7-3813-000 запросить цену →	1 FLAG, PAPER WIDTH SENSOR OLD
12	RC1-2043-000 запросить цену →	1 SPRING, TORSION
13	RC1-2044-000 запросить цену →	2 BUSHING
14	FU6-2255-000 запросить цену →	1 SPRING, COMPRESSION1
15	RC1-5550-000 запросить цену →	1 PLATE,TRANSFER GROUNDING,FRONT
16	RC1-5551-000 запросить цену →	2 PAD, SUB
17	RC1-5552-000 запросить цену →	1 LEVER, CARTRIDGE DETECT
18	RC1-5553-000 запросить цену →	2 SPRING, TORSION
19	RL1-0266-000 запросить цену →	1 ROLLER, PICK-UP
20	RL1-0268-000 запросить цену →	1 ROLLER, FEED
21	RM1-2046-000 запросить цену →	1 PAPER PICK-UP GEAR ASS'Y
22	RU5-0180-000 запросить цену →	1 GEAR, 21T/29T
23	XA9-1503-000 запросить цену →	2 SCREW, TAP, M3X6
501	XB4-5401-009 запросить цену →	1 SCREW, TAP, M4X10

10. FM3-4111-000 1 READER ASS'Y MF4010 EUR

№	Артикул	Описание
1	FC7-3615-000 запросить цену →	1 STAY, READER
2	FC7-3616-000 запросить цену →	1 RETAINER, DAMPER
3	FC7-3623-000 запросить цену →	1 SPACER, CIS
4	FC7-3630-000 запросить цену →	1 BELT, TIMING
5	FC7-3713-000 запросить цену →	1 HOLDER, DAMPER
6	FK2-2869-000 запросить цену →	1 CONTACT IMAGE SENSOR ASS'Y
7	FK2-3516-000 запросить цену →	1 CABLE, FLAT, SCNT-CIS
7	FK2-4642-000 запросить цену →	1 CABLE, FLAT, SCNT-CIS MF4012B/4012G/4010B
8	FK2-3517-000 запросить цену →	1 CABLE, FLAT, SCNT-OP
8	FK2-3765-000 запросить цену →	1 CABLE, FLAT MF4012B/4012G/4010B
9	FL3-1388-000 запросить цену →	1 COPYBOARD GLASS ASS'Y EFG
9	FL2-5621-000 запросить цену →	1 COPYBOARD GLASS ASS'Y EXCEPT EFG
10	FM2-8868-000 запросить цену →	1 CIS DRIVE MOTOR ASS'Y
11	XA9-0476-000 запросить цену →	AR SCREW,TP M3X8
12	FC7-3553-000 запросить цену →	1 GUIDE, CABLE MF4018/4012B/4012G/
12	FC8-0657-000 запросить цену →	1 GUIDE, CABLE
501	XB4-5401-000 запросить цену →	3 SCREW, TAP, M4X10

11. FM2-8890-000 1 FIXING ASS'Y

№	Артикул	Описание
1	FC7-3557-000 запросить цену →	1 GUIDE, SEPARATION
2	FC7-3641-010 запросить цену →	1 GUIDE, ENTRANCE MF4018/4012B/4012G/
2	FC8-0685-010 запросить цену →	1 GUIDE, ENTRANCE EXCEPT MF4018/4012B/
3	FC7-3642-000 запросить цену →	1 LEVER, PRESSURE RELEASE, LEFT
4	FC7-3643-000 запросить цену →	1 LEVER, PRESSURE RELEASE, RIGHT
5	FC7-3644-000 запросить цену →	1 FLAG, PAPER DELIVERY SENSOR
6	FC7-3645-000 запросить цену →	1 BUSHING
7	FC7-3652-000 запросить цену →	1 FLAG, PAPER WIDTH SENSOR
8	FM2-8885-000 запросить цену →	1 FIXING COVER UNIT DUPLEXING MODEL
8	FM3-4098-000 запросить цену →	1 FIXING COVER UNIT ONE SIDED MODEL
9	FM2-8917-000 запросить цену →	1 FIXING FILM ASS'Y 100V
9	FM2-8915-000 запросить цену →	1 FIXING FILM ASS'Y 120V
9	FM2-8916-000 запросить цену →	1 FIXING FILM ASS'Y 230V
10	FM3-0255-000 запросить цену →	1 SENSOR PCB ASS'Y
11	FU6-2875-000 запросить цену →	2 SPRING, TENSION
12	FC7-3826-000 запросить цену →	1 PLATE, PRESSURE, LEFT
13	FC7-3825-000 запросить цену →	1 PLATE, PRESSURE, RIGHT
14	RC1-2079-000 запросить цену →	2 BUSHING
15	RC1-2097-000 запросить цену →	1 GUIDE, ENTRANCE
16	RC1-2098-000 запросить цену →	2 SPRING, TORSION
17	RC1-2139-000 запросить цену →	1 BUSHING
19	RU5-0523-000 запросить цену →	1 GEAR, 37T
20	RU5-2178-000 запросить цену →	2 SPRING, TENSION
501	XB2-8300-609 запросить цену →	3 SCREW, RS, M3X6

12. FIGURE A10

№	Артикул	Описание
1	FC7-3741-000 запросить цену →	1 COVER, ADF, UPPER ADF MODEL 100V
1	FC7-3544-000 запросить цену →	1 COVER, ADF, UPPER EXCEPT JP
2	FC7-3742-000 запросить цену →	1 COVER, ADF, REAR ADF MODEL 100V
2	FC7-3549-000 запросить цену →	1 COVER, ADF, REAR EXCEPT JP
3	XA9-0476-000 запросить цену →	7 SCREW, TP M3X8
4	FM2-8861-000 запросить цену →	1 DOCUMENT FEED UNDER ASS'Y
5	FM2-8862-000 запросить цену →	1 DOCUMENT GUIDE ASS'Y
6	FM2-8864-000 запросить цену →	1 DOCUMENT FEED UPPER ASS'Y
7	FM2-8865-000 запросить цену →	1 ADF BASE ASS'Y
8	FC7-3637-000 запросить цену →	1 HINGE, ADF
9	FC7-3702-000 запросить цену →	1 HINGE, ADF
10	FC7-3548-000 запросить цену →	1 TRAY, DOCUMENT
11	FC7-3607-000 запросить цену →	1 PANEL, COPYBOARD
501	XB4-5401-009 запросить цену →	4 SCREW, TAP, M4X10
502	XB4-7300-807 запросить цену →	3 SCREW, TP BH M3X8
