Canon-mf30103014-new-pc — каталог запчастей со схемами

Содержание

1. Contents
2. NPN RF ACCESSORIES
3. NPN RF EXTERNAL COVERS, PANELS, ETC.
4. NPN RF FRONT COVER ASSEMBLY
5. NPN RF INTERNAL COMPONENTS 1
6. NPN RF INTERNAL COMPONENTS 2
7. FM0-0550-000 1 READER ASSEMBLY

1. Contents

№	Артикул	Альт. артикул	Описание
001			ACCESSORIES .....................................................................2-2
100			EXTERNAL COVERS, PANELS, ETC. .................................2-4
101			FRONT COVER ASSEMBLY ................................................2-6
102			INTERNAL COMPONENTS 1 ...............................................2-7
103			INTERNAL COMPONENTS 2 ...............................................2-9
400			READER ASSEMBLY ..........................................................2-11
100			EXTERNAL COVERS, PANELS, ETC...............................................................2-4
101			FRONT COVER ASSEMBLY.............................................................................2-6
102			INTERNAL COMPONENTS 1............................................................................2-7
103			INTERNAL COMPONENTS 2............................................................................2-9
400			READER ASSEMBLY.......................................................................................2-11

2. NPN RF ACCESSORIES

2. NPN RF ACCESSORIES

№	Артикул	Альт. артикул	Описание
1	FK3-2868-000 запросить цену →		1 CD-ROM, USER SOFTWARE US English
1	FK3-2869-000 запросить цену →		1 CD-ROM, USER SOFTWARE English,French,Spanish,Br
1	FK3-2872-000 запросить цену →		1 CD-ROM, USER SOFTWARE
1	FK3-2873-000 запросить цену →		1 CD-ROM, USER SOFTWARE UK English IN
1	FK3-2874-000 запросить цену →		1 CD-ROM, USER SOFTWARE
1	FK3-2870-000 запросить цену →		1 CD-ROM, USER SOFTWARE
1	FK3-2871-000 запросить цену →		1 CD-ROM, USER SOFTWARE
2	FK3-1187-000 запросить цену →		1 CABLE, USB AU,SG,IN,HK,KR,LTN
3	FK2-4393-000 запросить цену →		1 CORD, POWER 120V
4	FK2-1317-000 запросить цену →		1 CORD, POWER 230V AU
5	FK2-6890-000 запросить цену →		1 CORD, POWER
6	FK2-1316-000 запросить цену →		1 CORD, POWER 230V CN
7	FC0-8530-000 запросить цену →		1 COVER, DUST IN
8	FC0-8531-000 запросить цену →		1 COVER, DUST DOOR IN

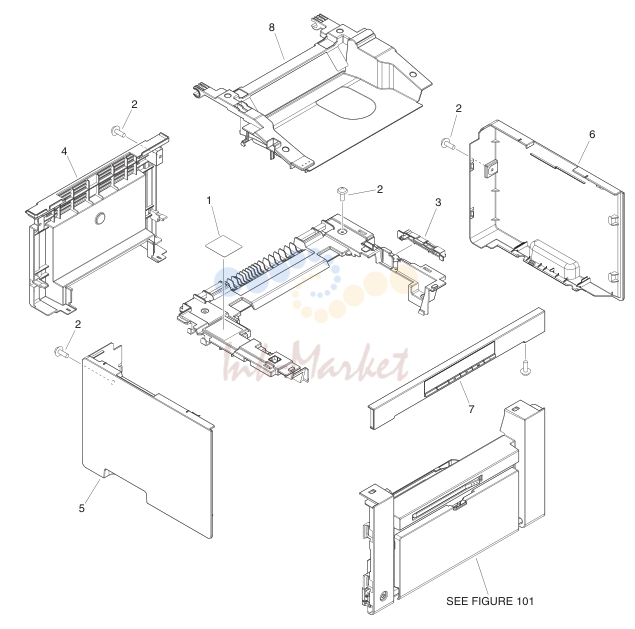

3. NPN RF EXTERNAL COVERS, PANELS, ETC.

3. NPN RF EXTERNAL COVERS, PANELS, ETC.

№	Артикул	Альт. артикул	Описание
1	FC0-8469-000 запросить цену →		1 LABEL, JAM CLEARING
2	FC8-1370-000 запросить цену →		27 SCREW, TP, M3X6
3	FC0-8493-000 запросить цену →		1 HOLDER
4	FC0-8543-000 запросить цену →		1 COVER, REAR EXCEPT CN
4	FC0-8501-000 запросить цену →		1 COVER, REAR CN
5	FL3-7280-000 запросить цену →		1 COVER, LEFT EXCEPT CN
5	FL3-7287-000 запросить цену →		1 COVER, LEFT CN
6	FL3-7288-000 запросить цену →		1 COVER, RIGHT EXCEPT CN
6	FL3-7289-000 запросить цену →		1 COVER, RIGHT CN
7	FM0-0561-000 запросить цену →		1 CONTROL PANEL ASS'Y MF3010 EXCEPT EUR
7	FM0-0555-000 запросить цену →		1 CONTROL PANEL ASS'Y MF3010 EUR
7	FM0-0569-000 запросить цену →		1 CONTROL PANEL ASS'Y MF3014
8	FM0-0547-000 запросить цену →		1 CARTRIDGE DOOR ASS'Y

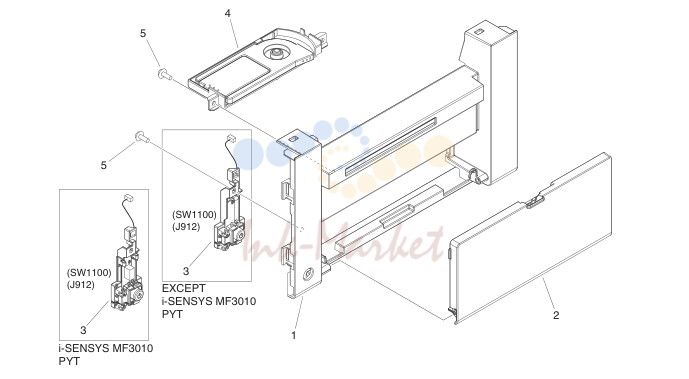

4. NPN RF FRONT COVER ASSEMBLY

4. NPN RF FRONT COVER ASSEMBLY

№	Артикул	Альт. артикул	Описание
1	FC0-8483-000 запросить цену →		1 COVER, FRONT EXCEPT CN
1	FC0-8510-000 запросить цену →		1 COVER, FRONT CN
2	FM0-0549-000 запросить цену →		1 PAPER PICK-UP TRAY ASS'Y
3	FM0-0554-000 запросить цену →		1 POWER SUPPLY BUTTON ASS'Y
3	FM0-0570-000 запросить цену →		1 POWER SUPPLY BUTTON ASS'Y, L6
4	FM0-0556-000 запросить цену →		1 PAPER DELIVERY TRAY ASS'Y
5	XA9-0476-000 запросить цену →		4 SCREW,TP M3X8

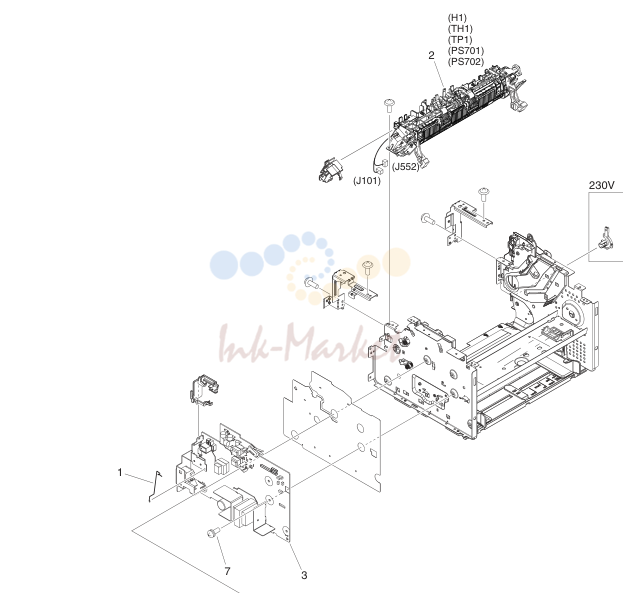

5. NPN RF INTERNAL COMPONENTS 1

5. NPN RF INTERNAL COMPONENTS 1

№	Артикул	Альт. артикул	Описание
1	FC0-1789-000 запросить цену →		1 SPRING
2	RM1-8282-000 запросить цену →		1 FIXING PAPER DELIVERY ASS'Y H1,TH1,TP1,PS701,PS70
2	RM1-8283-000 запросить цену →		1 FIXING PAPER DELIVERY ASS'Y H1,TH1,TP1,PS701,PS70
3	FM0-1057-000 запросить цену →		1 ENGINE CONTROL PCB ASS'Y 120V
3	FM0-1059-000 запросить цену →		1 ENGINE CONTROL PCB ASS'Y
3	FM0-1072-000 запросить цену →		1 ENGINE CONTROL PCB ASS'Y, L6
4	FM0-1096-000 запросить цену →		1 MAIN CONTROLLER PCB ASS'Y
5	FK2-7600-000 запросить цену →		1 CORE, RING
6	FK3-2609-000 запросить цену →		1 CABLE, FLAT, ECNT-SCNT
7	FC8-1367-000 запросить цену →		4 SCREW, W/WASHER, M3X8
8	FC8-1368-000 запросить цену →		5 SCREW, M3X6

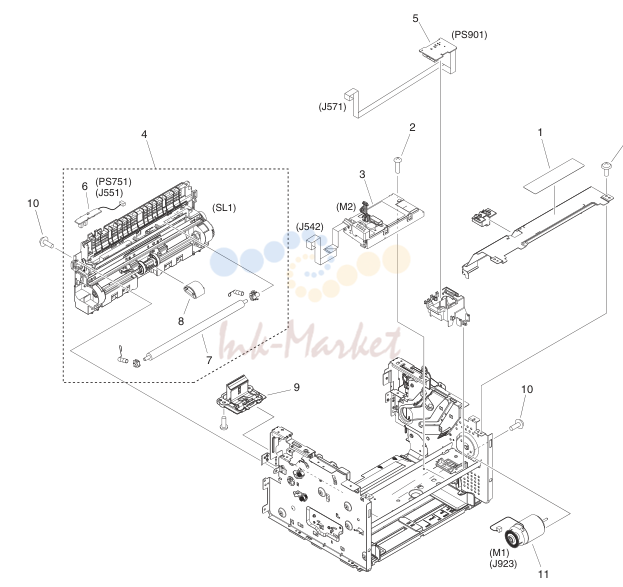

6. NPN RF INTERNAL COMPONENTS 2

6. NPN RF INTERNAL COMPONENTS 2

№	Артикул	Альт. артикул	Описание
1	FC0-8470-000 запросить цену →		1 LABEL, JAM CLEARING
2	FC8-1369-000 запросить цену →		4 SCREW, M3X10
3	FM0-0537-000 запросить цену →		1 LASER SCANNER ASS'Y M2
4	FM0-0542-000 запросить цену →		1 PAPER PICK-UP ASS'Y SL1
5	FM0-1060-000 запросить цену →		1 MOTOR PCB ASS'Y PS901
6	FM4-7066-010 запросить цену →		1 PAPER PICK-UP SENSOR PCB ASS'Y PS751
7	RC2-1182-000 запросить цену →		1 ROLLER, TRANSFER
8	RL1-2593-000 запросить цену →		1 ROLLER, PAPER PICK-UP
9	FM0-0563-000 запросить цену →		1 SEPARATION PAD ASS'Y
10	FC8-1368-000 запросить цену →		6 SCREW, M3X6
11	FL3-7278-000 запросить цену →		1 MOTOR, DC24V M1

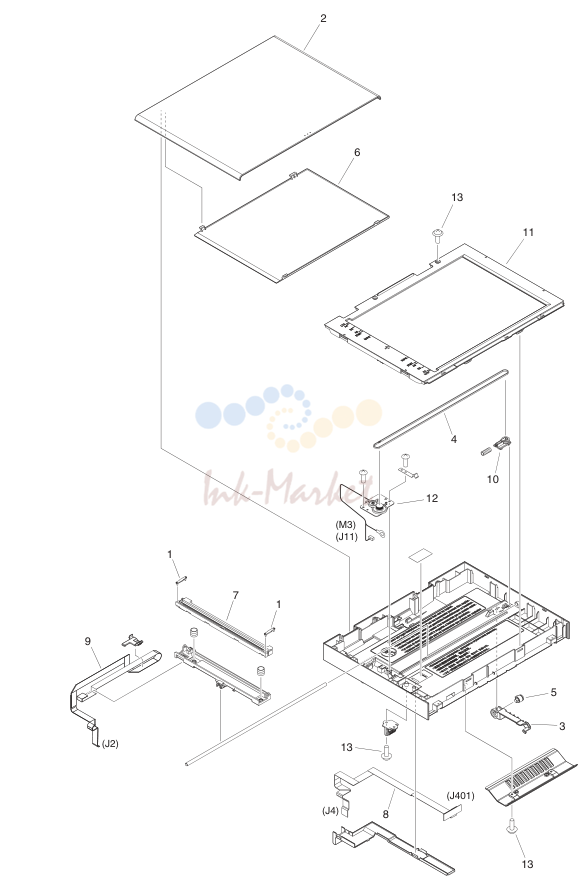

7. FM0-0550-000 1 READER ASSEMBLY

7. FM0-0550-000 1 READER ASSEMBLY

№	Артикул	Альт. артикул	Описание
1	FC0-1945-000 запросить цену →		2 SPACER, CIS
2	FC0-8451-000 запросить цену →		1 COVER, COPYBOARD
3	FC0-8494-000 запросить цену →		1 SLIDER
4	FC0-8550-000 запросить цену →		1 BELT, TIMING
5	FC0-8560-000 запросить цену →		1 SHAFT, DAMPER
6	FC8-0654-000 запросить цену →		1 PANEL, COPYBOARD
7	FK3-1153-000 запросить цену →		1 CONTACT IMAGE SENSOR
8	FK3-2614-000 запросить цену →		1 CABLE, FLAT, SCNT-OP
9	FK3-2617-000 запросить цену →		1 CABLE, FLAT, SCNT-CIS
10	FL3-5062-000 запросить цену →		1 IDLER PULLEY HOLDER ASS'Y
11	FM0-0552-000 запросить цену →		1 READER COVER ASS'Y
12	FM0-0553-000 запросить цену →		1 CIS DRIVE MOTOR ASS'Y M3
13	XA9-0476-000 запросить цену →		8 SCREW,TP M3X8

Источник: Инк-Маркет.ру.
