Содержание
- 1. Index
- 2. Figure SNL Product Code No./Serial No.
- 3. Figure A1C (1/4)ASSEMBLY LOCATION DIAGRAM
- 4. Figure 100C (1/2)EXTERNAL COVERS, PANELS, ETC.
- 5. Figure 101C INTERNAL COMPONENTS 1
- 6. Figure 102C INTERNAL COMPONENTS 2
- 7. Figure 103 INTERNAL COMPONENTS 3
- 8. Figure 104B INTERNAL COMPONENTS 4
- 9. Figure 105 INTERNAL COMPONENTS 5
- 10. Figure 106C INTERNAL COMPONENTS 6

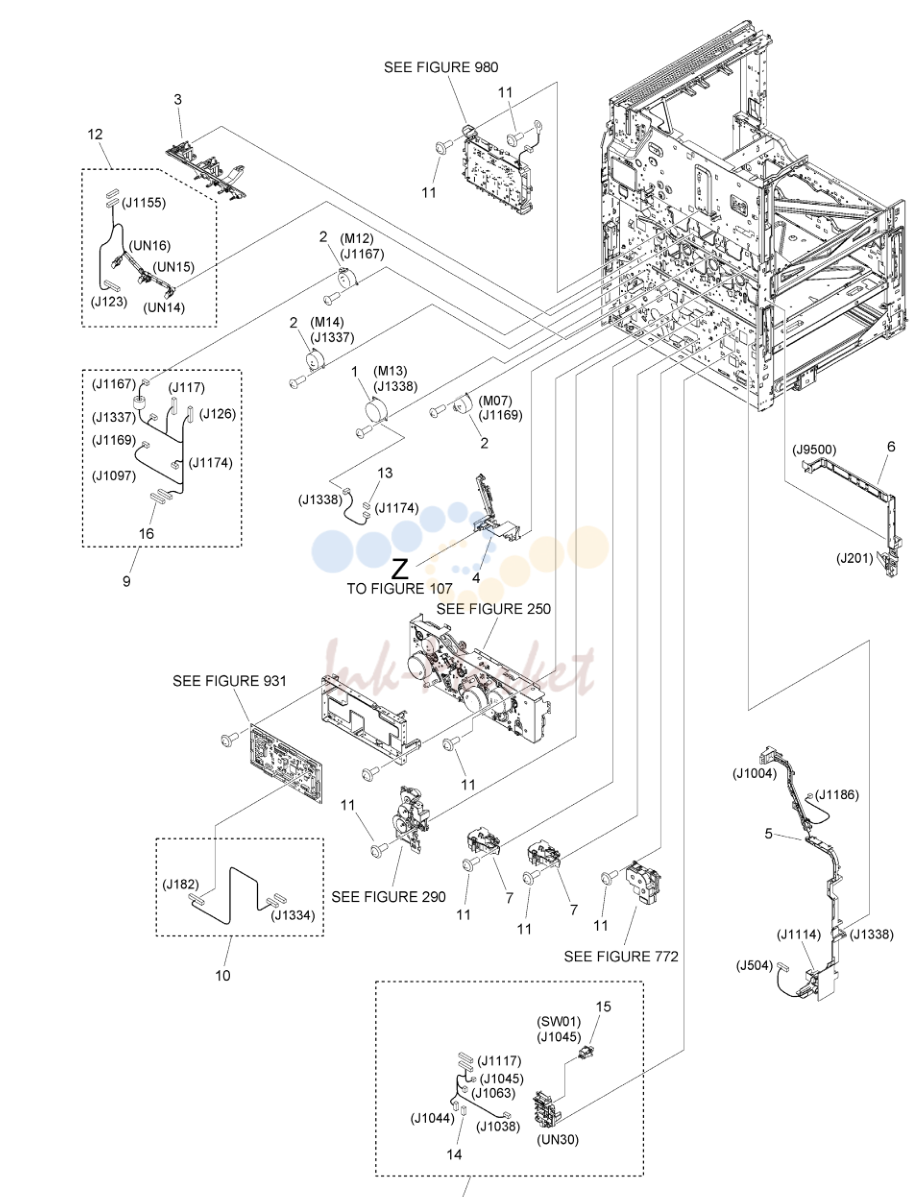

- 11. Figure 108 MACHINE REAR PLATE 2

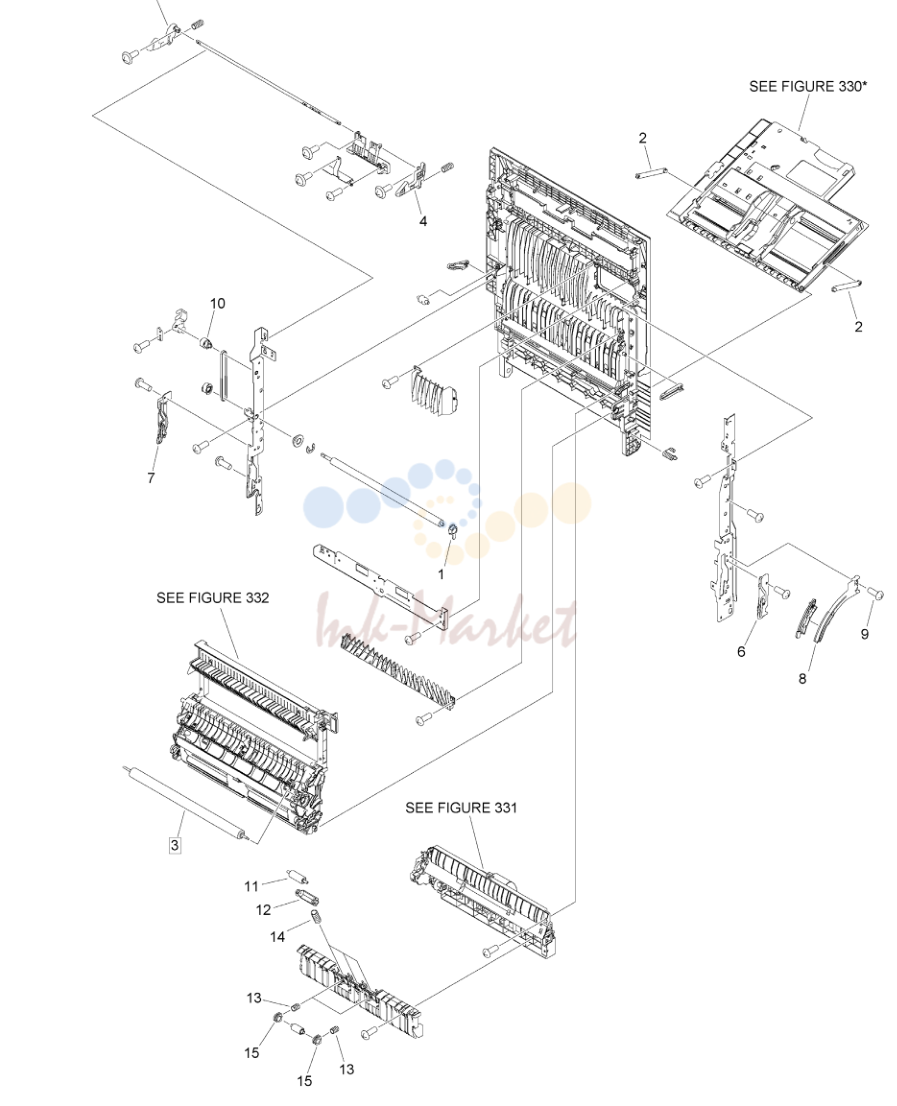

- 12. Figure 111 RIGHT DOOR ASSEMBLY

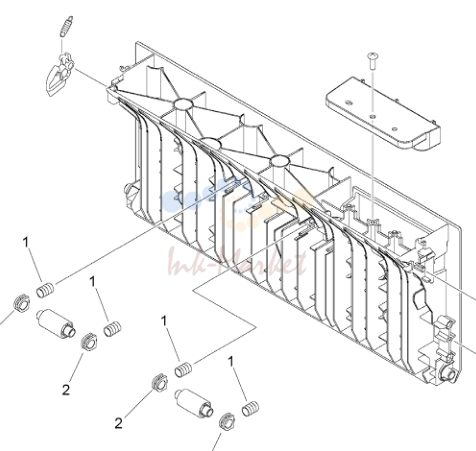

- 13. Figure 112 RIGHT DOOR ASSEMBLY, LOWER

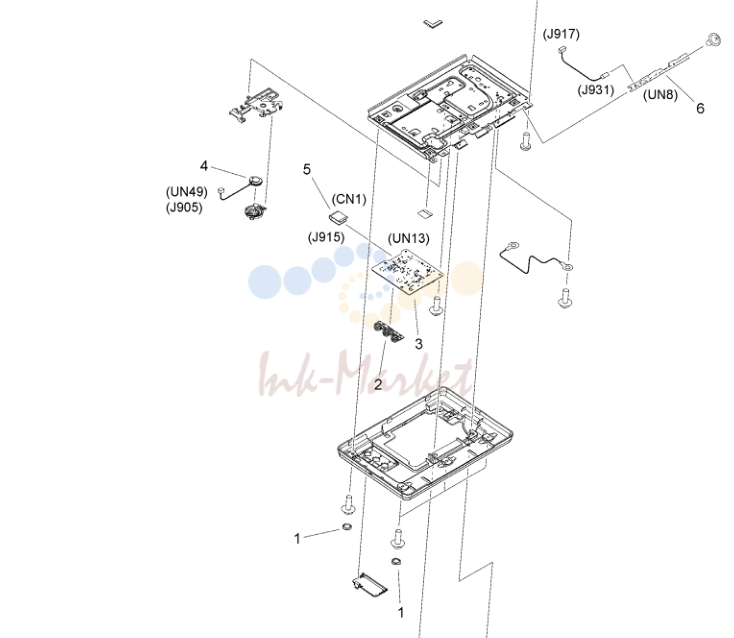

- 14. Figure 130 CONTROL PANEL ASSEMBLY

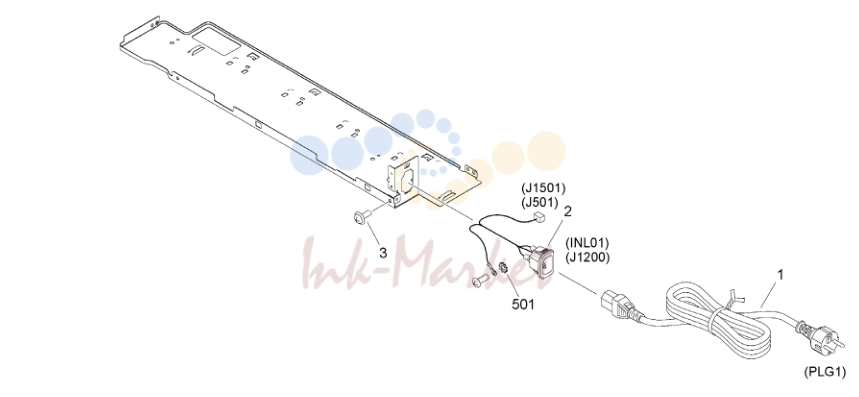

- 15. Figure 140C POWER CORD TERMINAL ASSEMBLY (230V SG,HK)

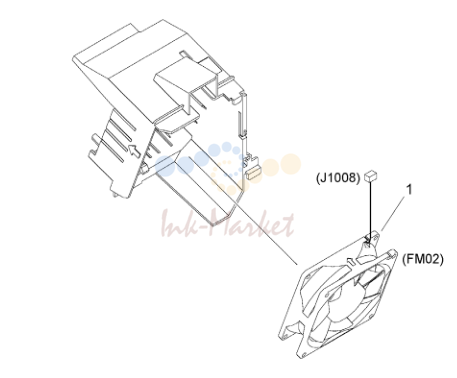

- 16. Figure 190 POWER SUPPLY FAN ASSEMBLY

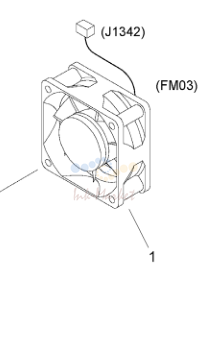

- 17. Figure 192 REAR FAN ASSEMBLY

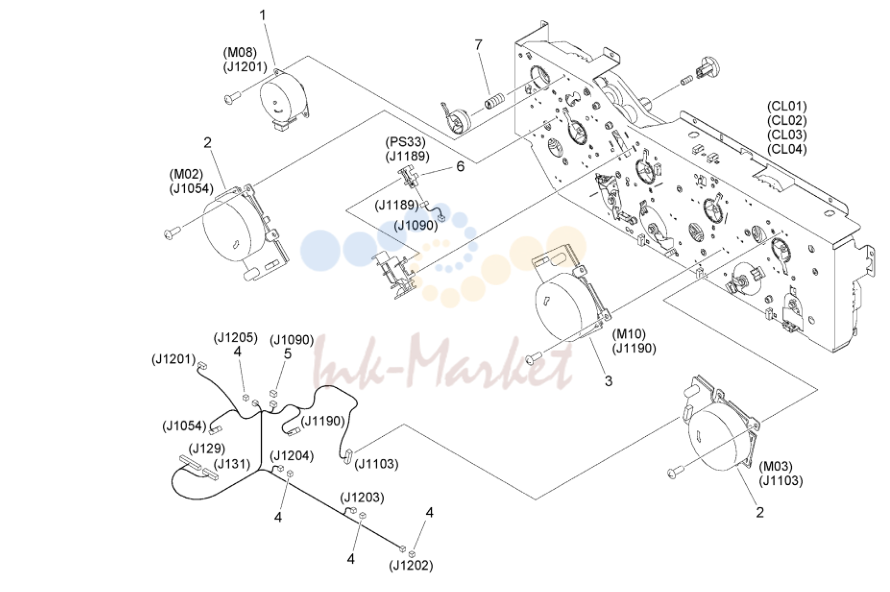

- 18. Figure 250 MAIN DRIVE ASSEMBLY

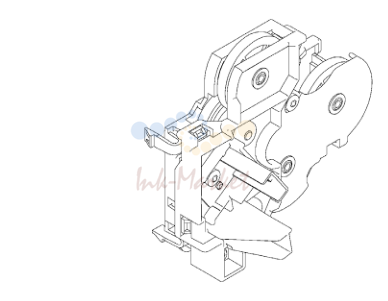

- 19. Figure 260 REGISTRATION DRIVE ASSEMBLY

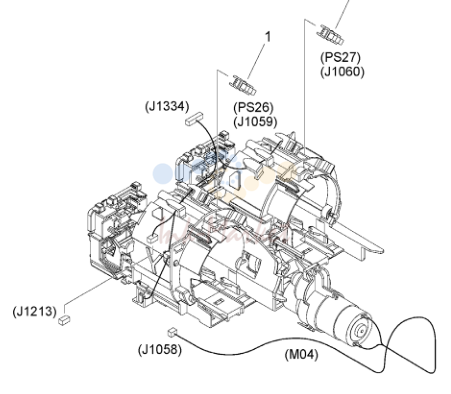

- 20. Figure 270 BOTTLE DRIVE ASSEMBLY, Y, M

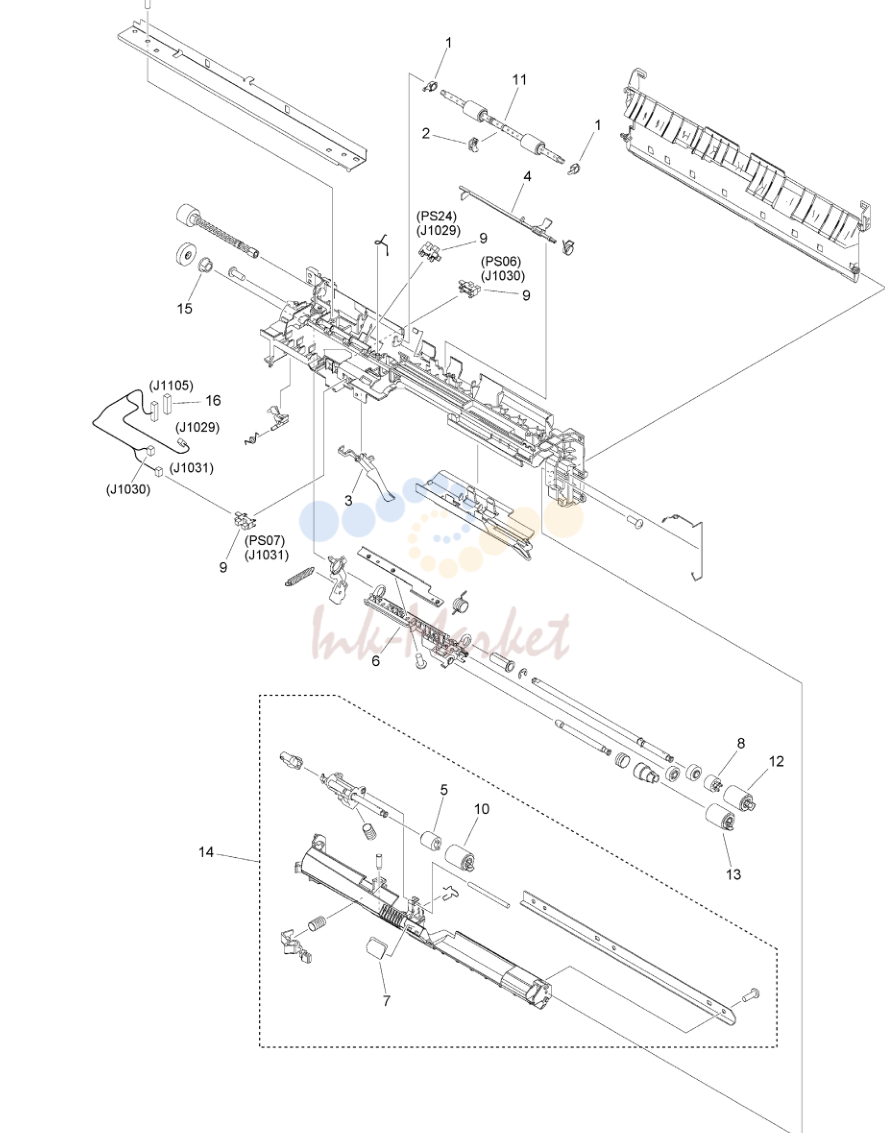

- 21. Figure 311 PAPER PICK-UP ASSEMBLY (LARGE)

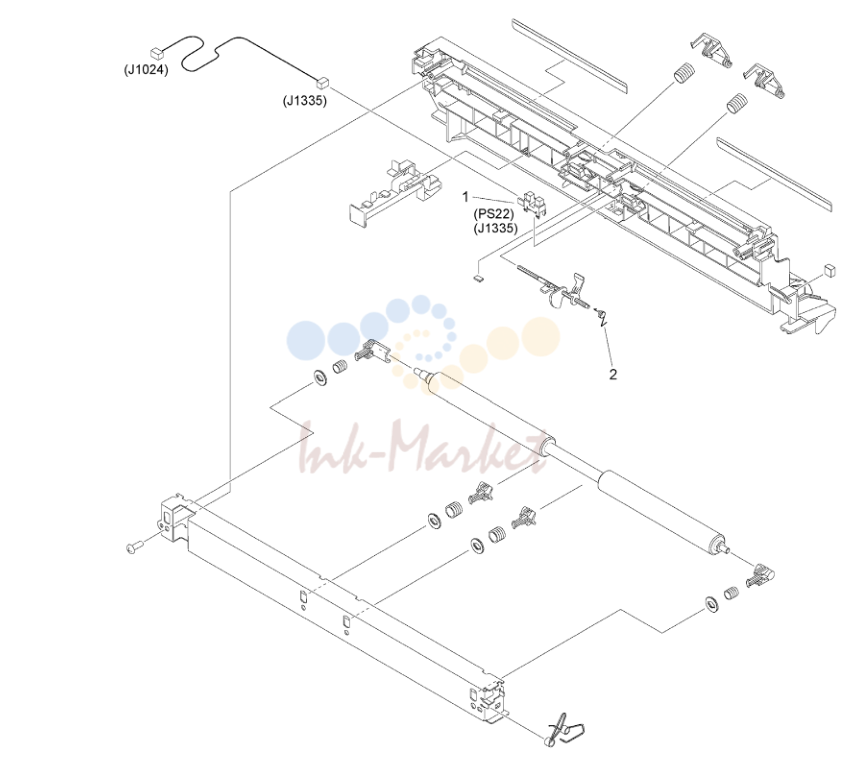

- 22. Figure 320 REGISTRATION ASSEMBLY

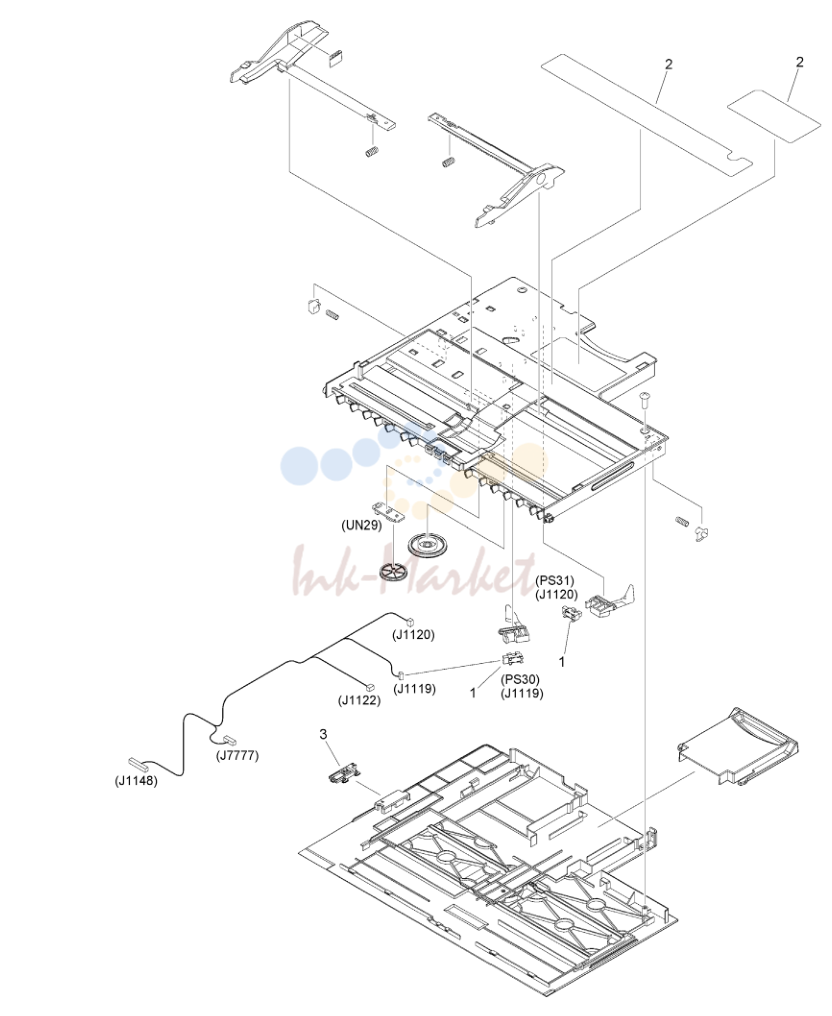

- 23. Figure 330B MULTI PAPER PICK-UP TRAY ASS'Y

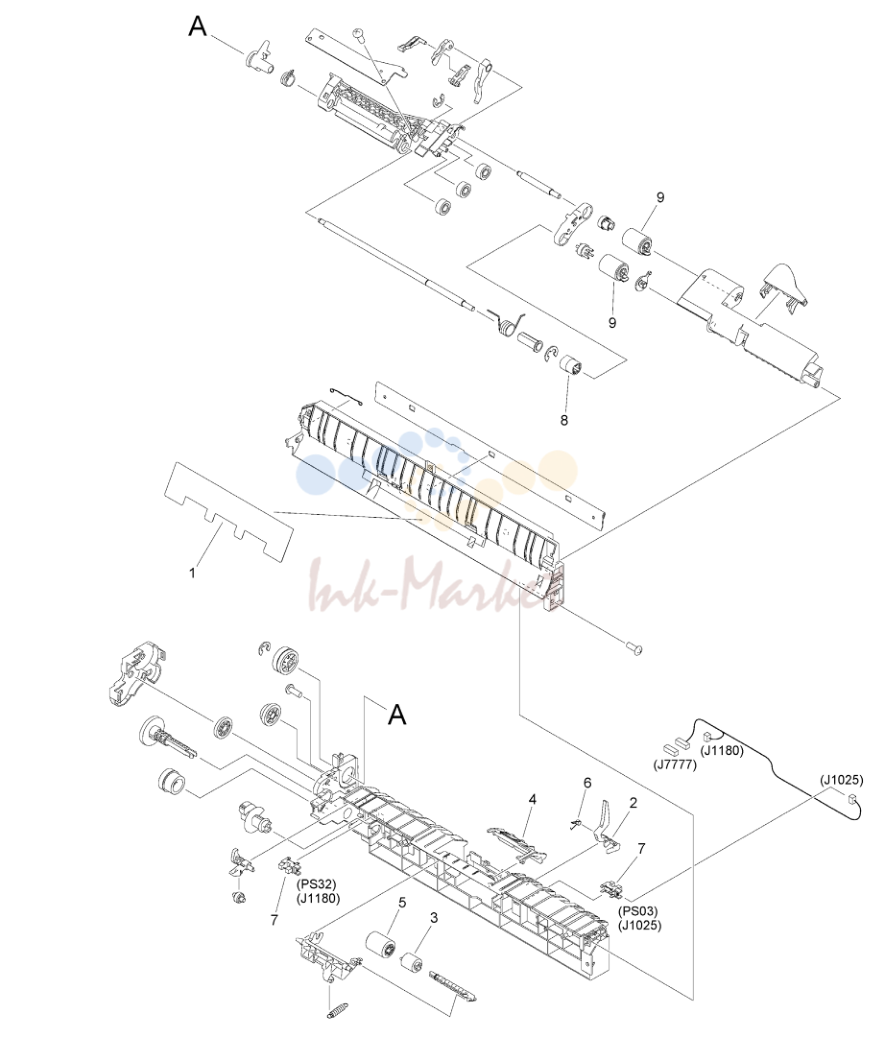

- 24. Figure 331 MULTI PAPER PICK-UP ASSEMBLY

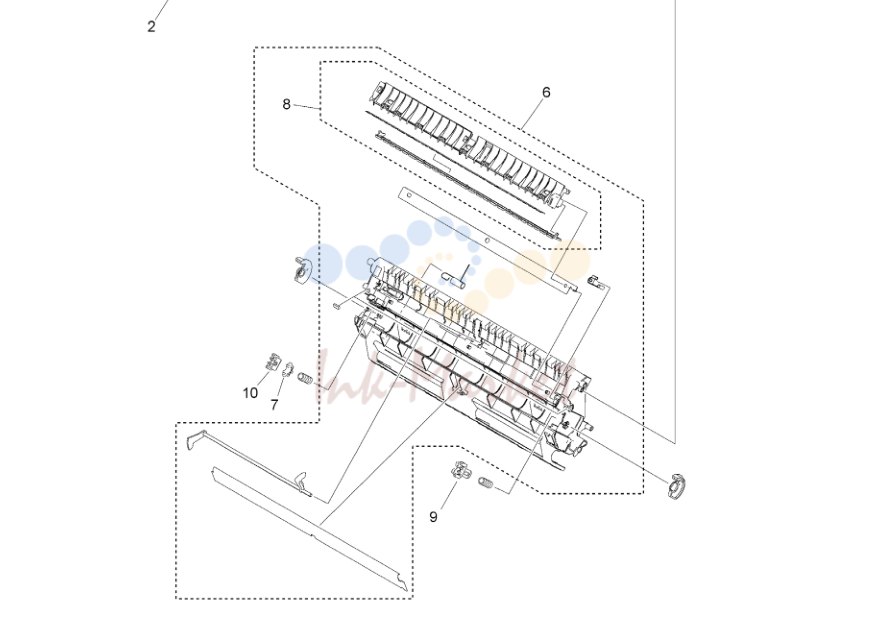

- 25. Figure 332 DUPLEXING GUIDE ASSEMBLY

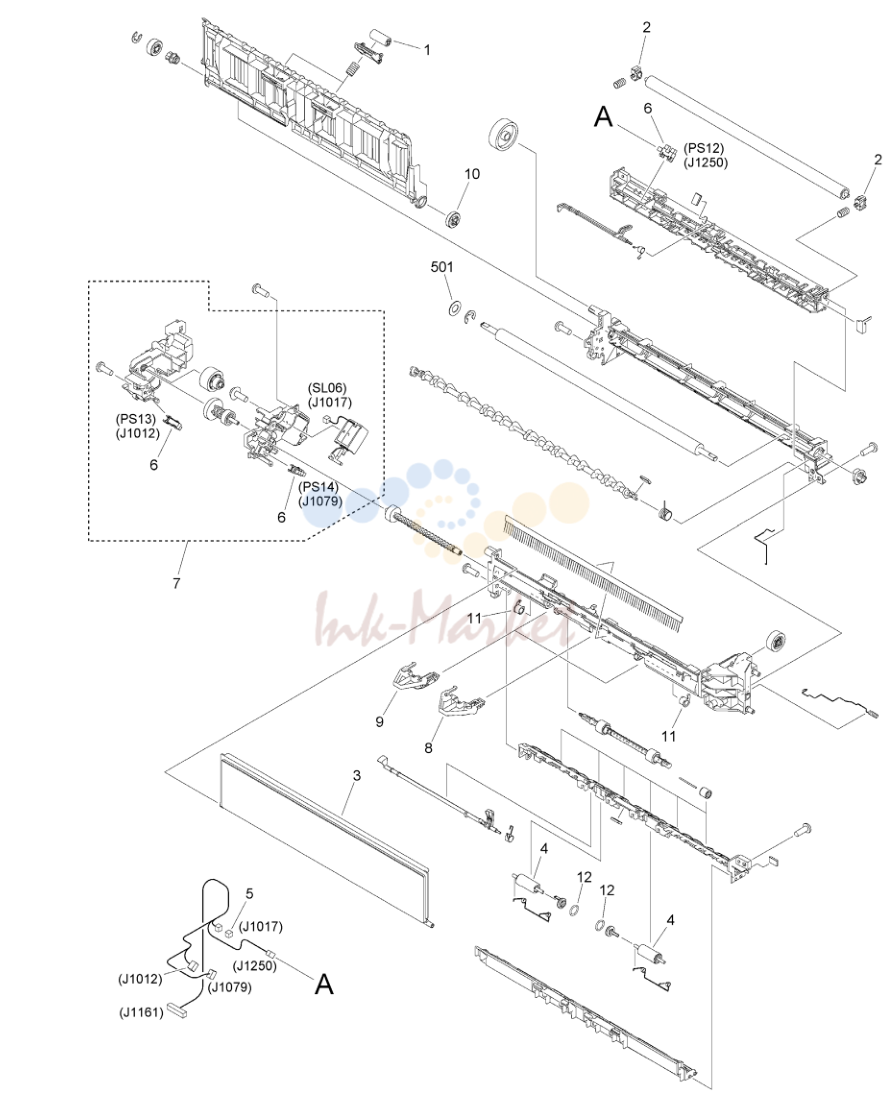

- 26. Figure 350B FIRST PAPER DELIVERY ASSEMBLY

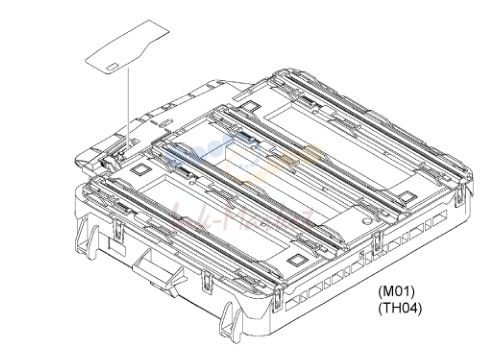

- 27. Figure 460 LASER SCANNER ASSEMBLY

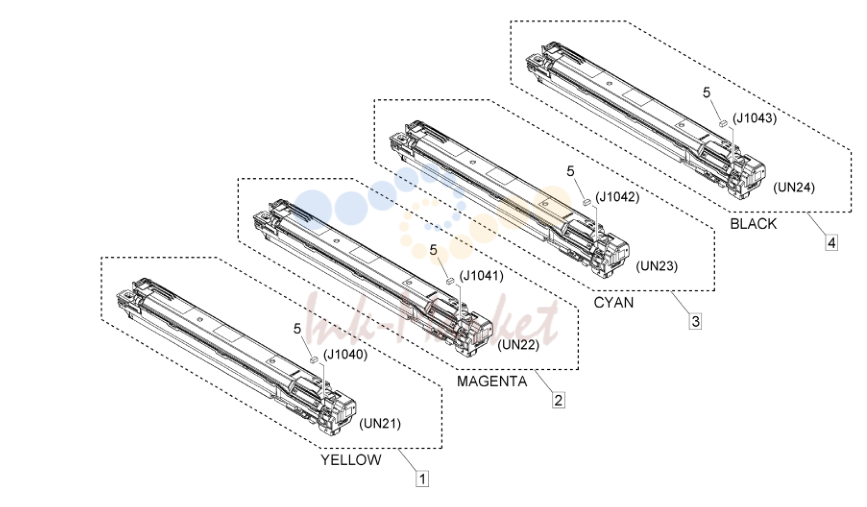

- 28. Figure 640 DEVELOPING ASSEMBLY

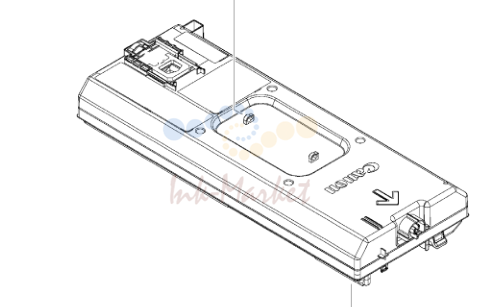

- 29. Figure 770 CONTAINER, WASTE TONER, WT-202

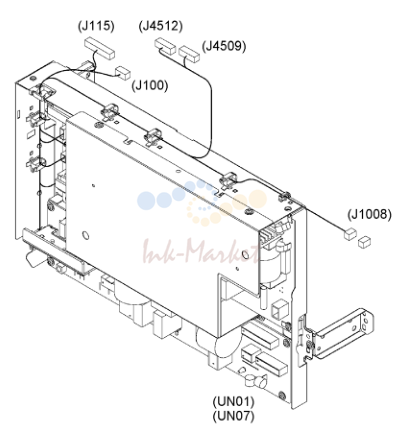

- 30. Figure 910B POWER SUPPLY ASSEMBLY (230V)
- 31. Figure 930B MAIN CONTROLLER PCB ASSEMBLY (C3725)

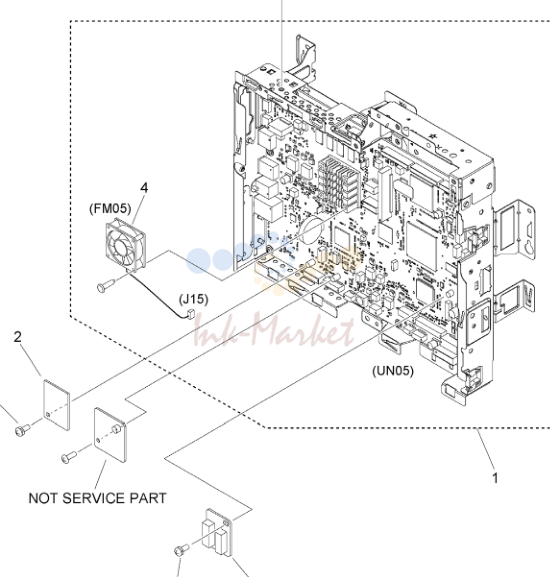

- 32. Figure 930C MAIN CONTROLLER PCB ASSEMBLY (C3720)

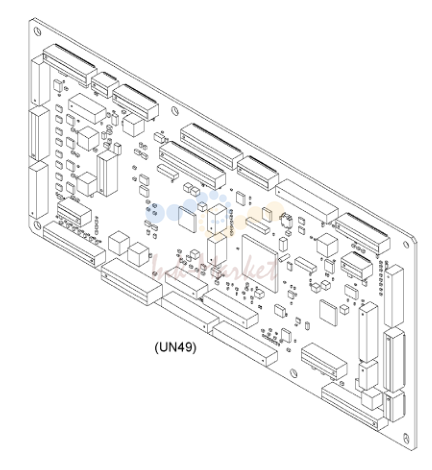

- 33. Figure 931 DC CONTROLLER PCB ASSEMBLY

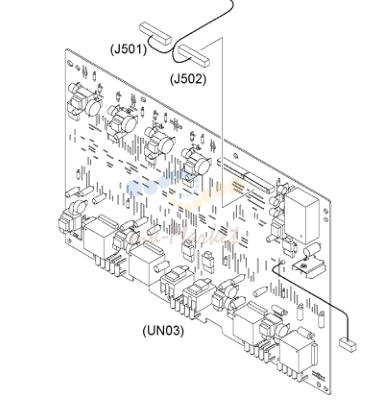

- 34. Figure 981 2ND TRANSFER H.V. PCB ASSEMBLY

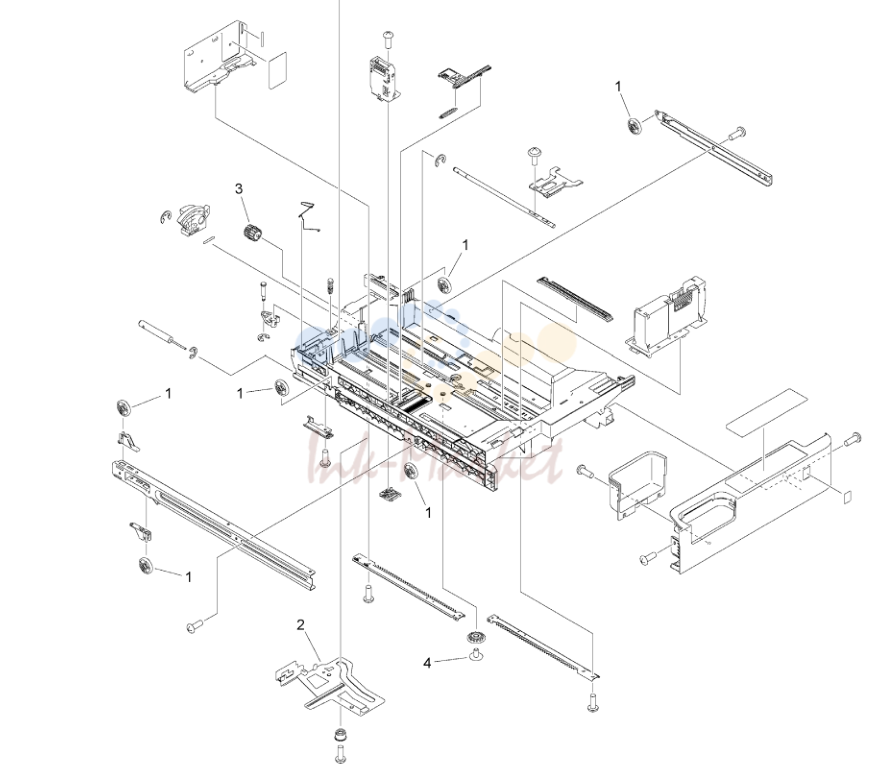

- 35. Figure H30 CASSETTE ASSEMBLY (SMALL)

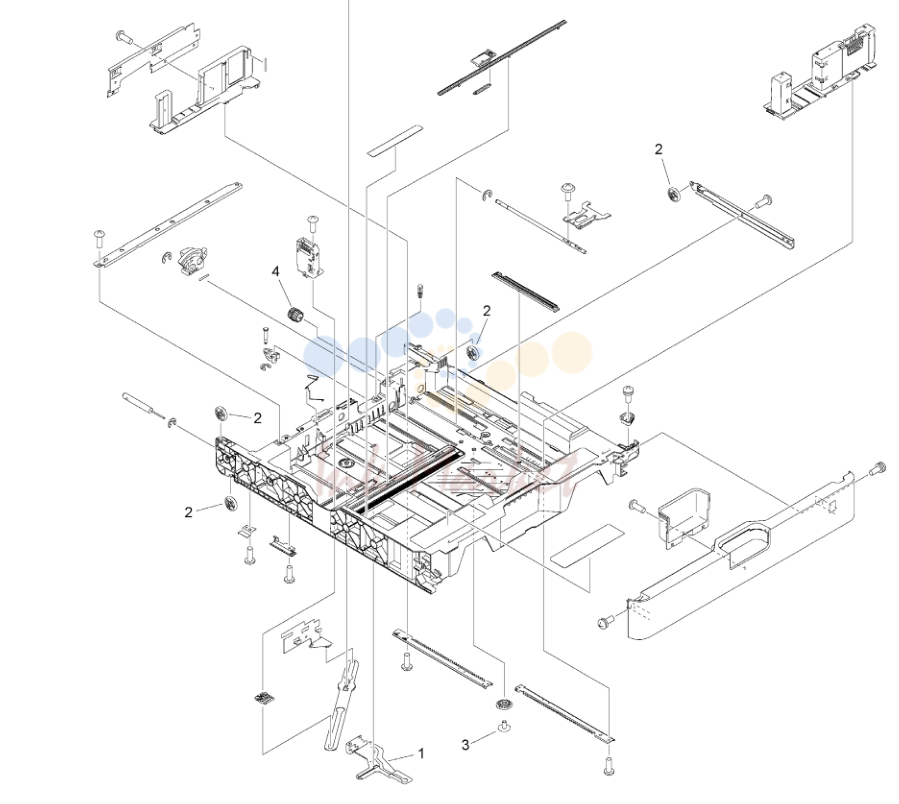

- 36. Figure H31 CASSETTE ASSEMBLY (LARGE)

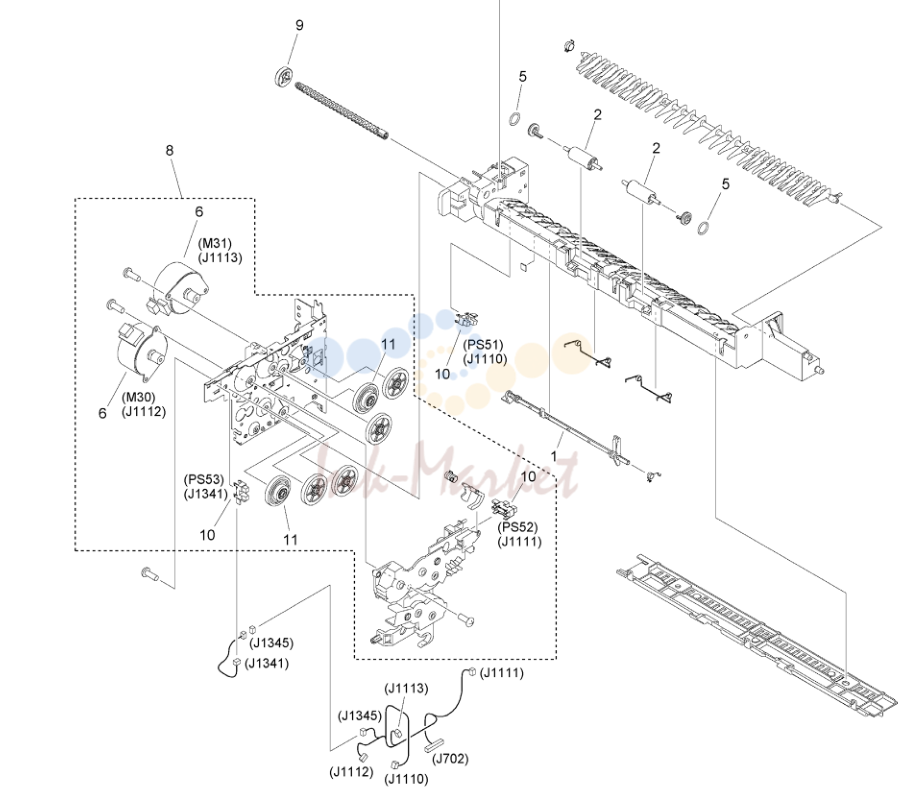

- 37. Figure M30 SECOND PAPER DELIVERY ASSEMBLY

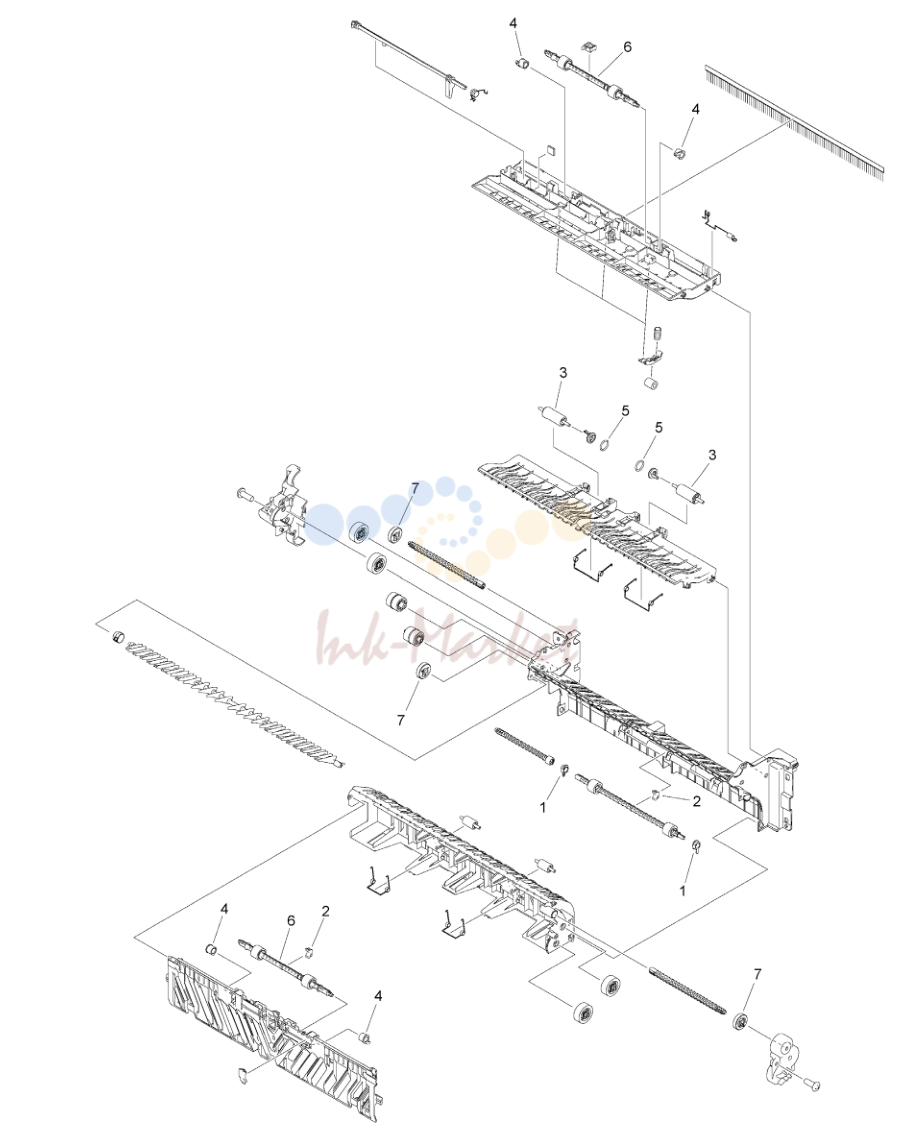

- 38. Figure M31 THIRD PAPER DELIVERY ASSEMBLY

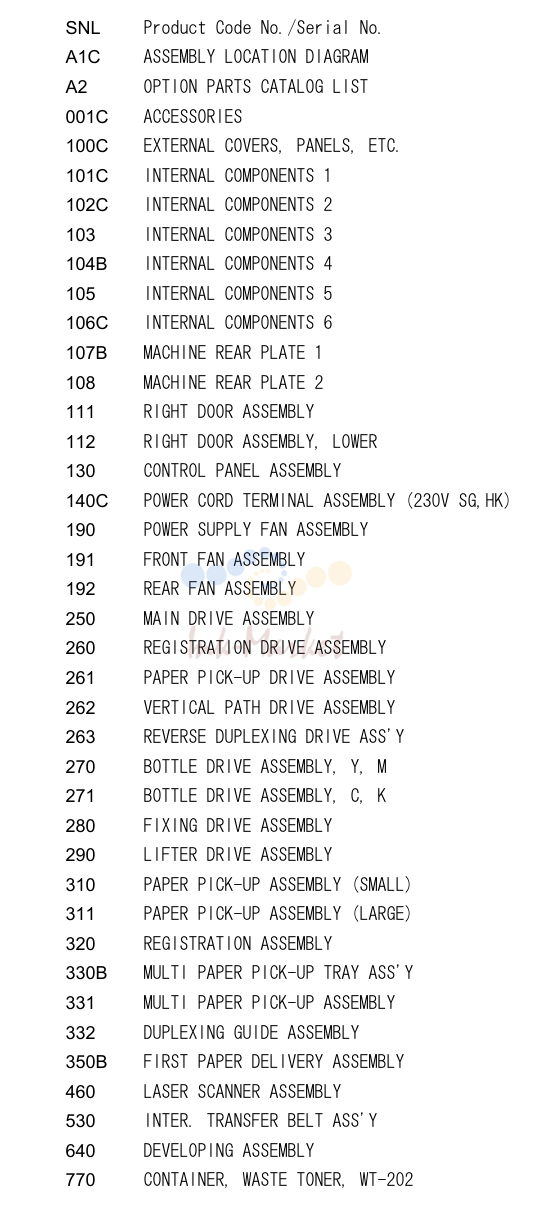

1. Index
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 103 | INTERNAL COMPONENTS | ||
| 105 | INTERNAL COMPONENTS | ||
| 108 | MACHINE REAR PLATE | ||
| 111 | RIGHT DOOR ASSEMBLY | ||
| 112 | RIGHT DOOR ASSEMBLY, LOWER | ||
| 130 | CONTROL PANEL ASSEMBLY | ||
| 190 | POWER SUPPLY FAN ASSEMBLY | ||
| 191 | FRONT FAN ASSEMBLY | ||
| 192 | REAR FAN ASSEMBLY | ||
| 250 | MAIN DRIVE ASSEMBLY | ||
| 260 | REGISTRATION DRIVE ASSEMBLY | ||
| 261 | PAPER PICK-UP DRIVE ASSEMBLY | ||
| 262 | VERTICAL PATH DRIVE ASSEMBLY | ||
| 263 | REVERSE DUPLEXING DRIVE ASS'Y | ||
| 270 | BOTTLE DRIVE ASSEMBLY, Y, M | ||
| 271 | BOTTLE DRIVE ASSEMBLY, C, K | ||
| 280 | FIXING DRIVE ASSEMBLY | ||
| 290 | LIFTER DRIVE ASSEMBLY | ||
| 310 | PAPER PICK-UP ASSEMBLY (SMALL) | ||
| 311 | PAPER PICK-UP ASSEMBLY (LARGE) | ||
| 320 | REGISTRATION ASSEMBLY | ||
| 331 | MULTI PAPER PICK-UP ASSEMBLY | ||
| 332 | DUPLEXING GUIDE ASSEMBLY | ||
| 460 | LASER SCANNER ASSEMBLY | ||
| 530 | INTER. TRANSFER BELT ASS'Y | ||
| 640 | DEVELOPING ASSEMBLY | ||
| 770 | CONTAINER, WASTE TONER, WT-202 | ||
| 771 | WASTE TONER FEED ASSEMBLY | ||
| 772 | WASTE TONER FEED DRIVE ASS'Y | ||
| 931 | DC CONTROLLER PCB ASSEMBLY | ||
| 980 | PRIMARY TRANSFER H.V. ASSEMBLY | ||
| 981 | 2ND TRANSFER H.V. PCB ASSEMBLY |

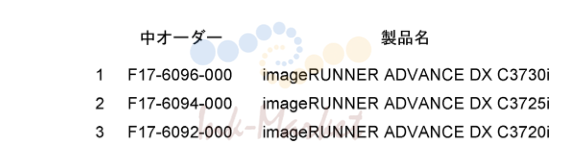

2. Figure SNL Product Code No./Serial No.
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | F17-6096-000 запросить цену → | 1 imageRUNNER ADVANCE DX C3730i 22D | |
| 2 | F17-6094-000 запросить цену → | 1 imageRUNNER ADVANCE DX C3725i 22E | |
| 3 | F17-6092-000 запросить цену → | 1 imageRUNNER ADVANCE DX C3720i 22F |

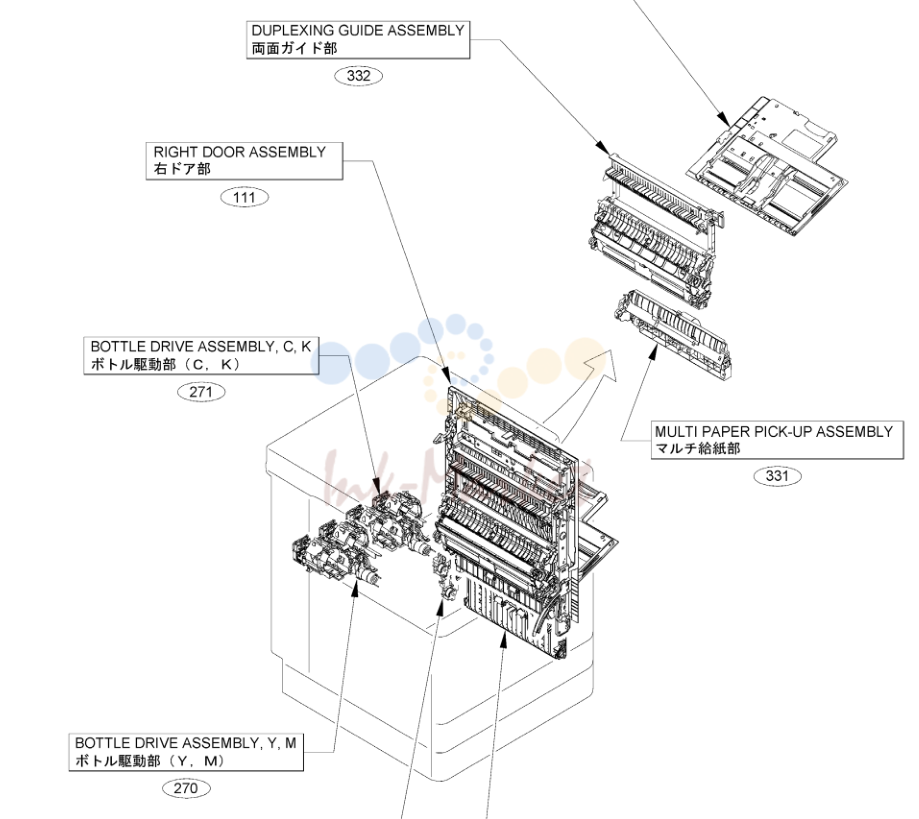

3. Figure A1C (1/4)ASSEMBLY LOCATION DIAGRAM
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FL0-4625-000 запросить цену → | 1 ENVELOPE VERTICAL FEED ASS'Y | |
| 2 | FE2-A111-000 запросить цену → | 1 COVER, READER, LEFT UPPER | |
| 3 | FE2-D452-000 запросить цену → | 1 CLOTH, CLEANING | |
| 4 | FE8-8820-000 запросить цену → | 1 LABEL, PAPER SIZE | |
| 5 | FE8-4838-000 запросить цену → | 1 LABEL, CASSETTE | |
| 6 | FE2-D488-000 запросить цену → | 1 LABEL, ENVELOPE | |
| 7 | FK4-6879-000 запросить цену → | 1 CD-ROM, USER SOFTWARE, PS | |
| 8 | FK4-6881-000 запросить цену → | 1 CD-ROM, SOFTWARE FOR UFR II | |
| 9 | FK4-6882-000 запросить цену → | 1 CD-ROM, USER SOFTWARE, PCL | |
| 10 | FE2-C357-000 запросить цену → | 1 BOX, CLEANING CLOTH STOCK |

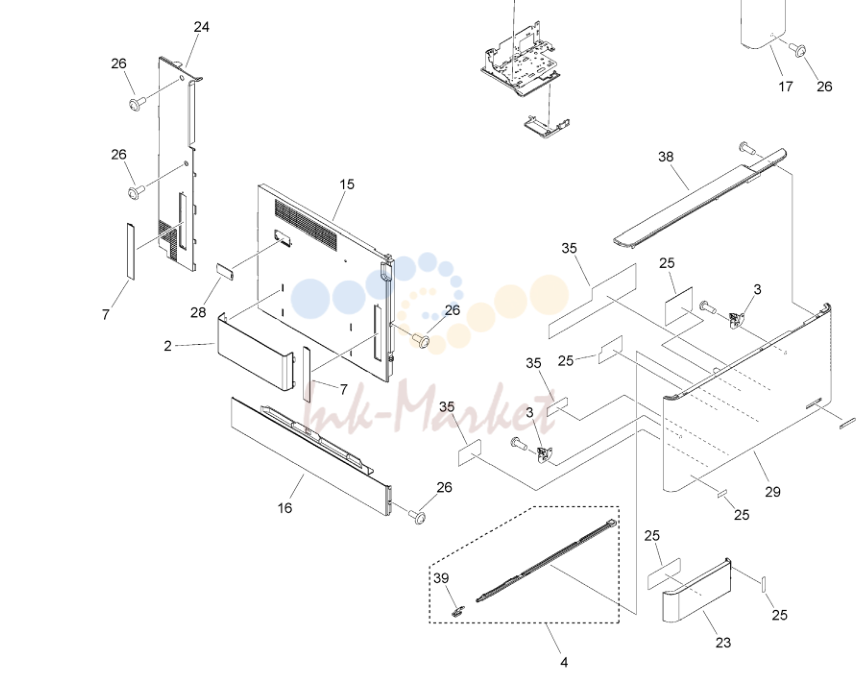

4. Figure 100C (1/2)EXTERNAL COVERS, PANELS, ETC.
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FE3-9178-000 запросить цену → | 2 CAP | |
| 2 | FE4-2809-000 запросить цену → | 1 HOLDER, SERVICE BOOK | |
| 3 | FE2-B541-000 запросить цену → | 2 HOOK, COVER, FRONT | |
| 4 | FM3-5968-030 запросить цену → | 1 GLASS CLEANING ROD ASSEMBLY | |
| 5 | FE3-0424-000 запросить цену → | 1 GUIDE, TRAY | |
| 6 | FE8-4709-000 запросить цену → | 1 COVER, POWER SUPPLY CORD | |
| 7 | FE8-4710-000 запросить цену → | 4 COVER, HANDLE | |
| 8 | FE3-0902-000 запросить цену → | 1 COVER,MAIN POWER SUPPLY SWITCH | |
| 9 | FE8-4711-000 запросить цену → | 1 COVER, RIGHT, FRONT LOWER | |
| 10 | FE8-4712-000 запросить цену → | 1 COVER, RIGHT, FRONT UPPER | |
| 11 | FE8-8807-000 запросить цену → | 1 COVER, FAX CONNECTOR | |
| 12 | FE8-3865-000 запросить цену → | 1 COVER, RIGHT, REAR UPPER | |
| 13 | FE3-0909-010 запросить цену → | 1 COVER, INNER CONNECTOR | |
| 14 | FE8-4815-010 запросить цену → | 1 COVER, RIGHT, LOWER | |
| 15 | FE8-4715-000 запросить цену → | 1 COVER, LEFT, UPPER | |
| 16 | FE8-4716-000 запросить цену → | 1 COVER, LEFT, LOWER | |
| 17 | FE2-D436-000 запросить цену → | 1 COVER, FRONT UPPER | |
| 18 | FE3-0917-000 запросить цену → | 1 COVER, INNER, DELV. REAR | |
| 19 | FE8-4717-000 запросить цену → | 1 COVER, HARD DISK DRIVE | |
| 20 | FE8-4718-000 запросить цену → | 1 COVER, REAR, UPPER | |
| 21 | FE8-4719-010 запросить цену → | 1 COVER, REAR, LOWER | |
| 22 | FE3-0921-000 запросить цену → | 1 COVER, INNER, RIGHT | |
| 23 | FE8-4720-000 запросить цену → | 1 COVER, WASTE TONER ASSEMBLY | |
| 24 | FM1-P529-000 запросить цену → | 1 LEFT COVER ASSEMBLY, REAR | |
| 25 | FE8-4868-000 запросить цену → | 1 LABEL, TONER | |
| 26 | XA9-1671-000 запросить цену → | 20 SCREW, D, M3X8 | |
| 27 | FE3-1395-010 запросить цену → | 1 TRAY, FIRST PAPER DELIVERY | |
| 28 | FE2-A740-000 запросить цену → | 2 COVER, FAX CONNECTOR | |
| 29 | FL4-0075-000 запросить цену → | 1 COVER, FRONT | |
| 30 | FM1-P528-010 запросить цену → | 1 RIGHT COVER ASSEMBLY, RR. LW. | |
| 31 | FE3-9167-000 запросить цену → | 1 GUIDE, REVERSE BACK END | |
| 32 | FE8-4724-000 запросить цену → | 1 COVER, CONNECTOR | |
| 33 | FE3-9169-000 запросить цену → | 3 CAP | |
| 34 | FE8-4725-000 запросить цену → | 1 COVER, THIRD PAPER DELIVERY | |
| 35 | FE3-9829-000 запросить цену → | 1 LABEL, FRONT COVER SEE NOTE | |
| 36 | FE4-7425-000 запросить цену → | 1 SUPPORT, PAPER DELIVERY TRAY | |
| 37 | FE4-5318-000 запросить цену → | 1 STOPPER, PUSHING | |
| 38 | FL0-4915-010 запросить цену → | 1 COVER, FRONT UPPER | |
| 39 | FL2-9476-010 запросить цену → | 1 PAD, GLASS CLEANING |

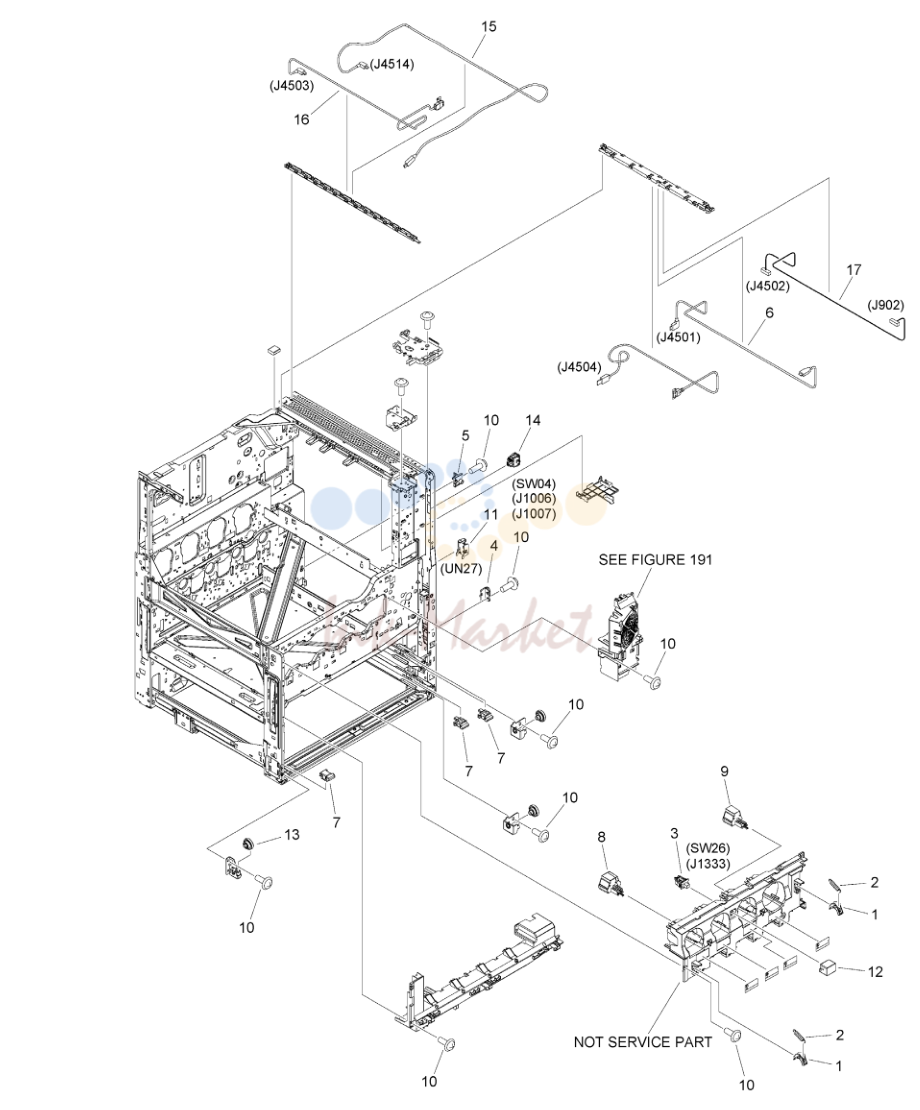

5. Figure 101C INTERNAL COMPONENTS 1
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FE2-2086-000 запросить цену → | 2 LEVER, TOGGLE | |
| 2 | FU2-0957-000 запросить цену → | 2 SPRING, TENSION | |
| 3 | WC2-5806-000 запросить цену → | 1 SWITCH, PUSH SW26 | |
| 4 | FE3-1421-000 запросить цену → | 1 HINGE, FRONT | |
| 5 | FE3-1422-000 запросить цену → | 1 HINGE, REAR | |
| 6 | FK4-4077-000 запросить цену → | 1 CABLE, SIGNAL | |
| 7 | FE3-8415-000 запросить цену → | 3 STOPPER | |
| 8 | FE3-9457-000 запросить цену → | 1 STOPPER, SLIDE, LEFT | |
| 9 | FE3-9458-000 запросить цену → | 1 STOPPER, SLIDE, RIGHT | |
| 10 | XA9-1671-000 запросить цену → | 13 SCREW, D, M3X8 | |
| 11 | FM1-P045-000 запросить цену → | 1 ENVIRONMENT SENSOR ASSEMBLY UN27 | |
| 12 | FE4-1476-000 запросить цену → | 1 SPACER, SWITCH | |
| 13 | FE4-8808-000 запросить цену → | 1 ROLLER, RAIL | |
| 14 | FK3-2835-000 запросить цену → | 1 SWITCH, MAIN POWER SUPPLY SW04 | |
| 15 | FK4-3807-000 запросить цену → | 1 CABLE, USB | |
| 16 | FK4-4083-000 запросить цену → | 1 CABLE, USB | |
| 17 | FM2-K968-000 запросить цену → | 1 CABLE, UI POWER |

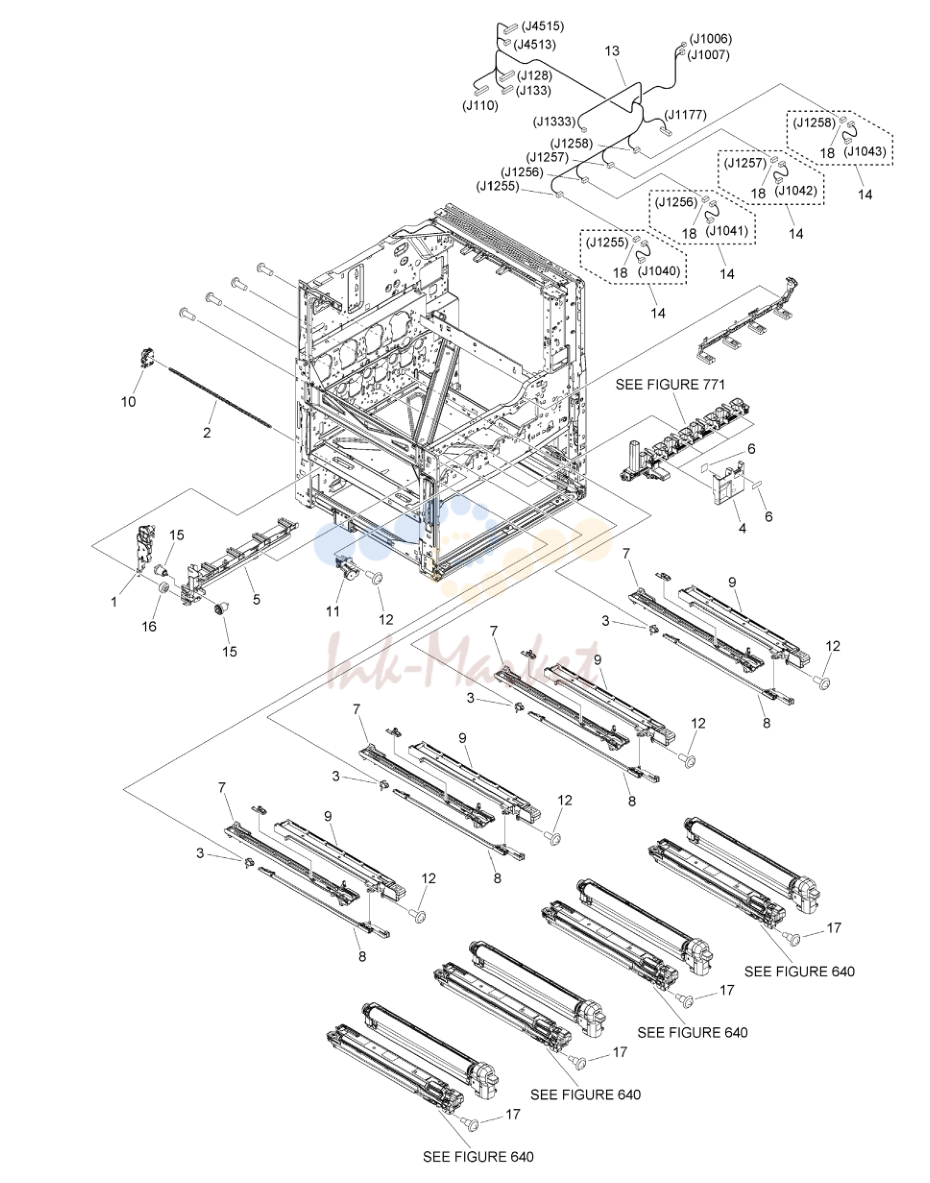

6. Figure 102C INTERNAL COMPONENTS 2
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FM1-D187-010 запросить цену → | 1 WASTE TONER GEAR HOLDER ASS'Y | |
| 2 | FE3-1057-000 запросить цену → | 1 SHAFT, TRANSMISSION | |
| 3 | FE3-1444-000 запросить цену → | 4 BUSHING | |
| 4 | FE3-1446-000 запросить цену → | 4 COVER, DRUM UNIT RETAINING | |
| 5 | FE3-9148-020 запросить цену → | 1 GUIDE, LASER WIPER | |
| 6 | FE8-4868-000 запросить цену → | 1 LABEL, TONER | |
| 7 | FL0-1718-000 запросить цену → | 4 TRAY, DEVELOPING | |
| 8 | FM1-B186-000 запросить цену → | 4 DEVELOPING CROSSMEMBER ASS'Y | |
| 9 | FM1-B187-010 запросить цену → | 4 DRUM RAIL ASSEMBLY | |
| 10 | FM1-D184-000 запросить цену → | 1 WASTE TONER GEAR ASSEMBLY | |
| 11 | FM1-D186-010 запросить цену → | 1 INTERMEDIATE GUIDE ASSEMBLY | |
| 12 | XA9-1671-000 запросить цену → | 5 SCREW, D, M3X8 | |
| 13 | FM2-F947-010 запросить цену → | 1 CABLE, FRONT | |
| 14 | FM1-D852-000 запросить цену → | 4 CABLE, RELAY | |
| 15 | FU2-0046-000 запросить цену → | 2 GEAR, 31T/15T | |
| 16 | FU2-0052-000 запросить цену → | 1 GEAR, 19T | |
| 17 | FU5-9353-000 запросить цену → | 4 SCREW, STEPPED, M3 | |
| 18 | VS1-7177-004 запросить цену → | 4 CONNECTOR, SNAP TIGHT, BK |

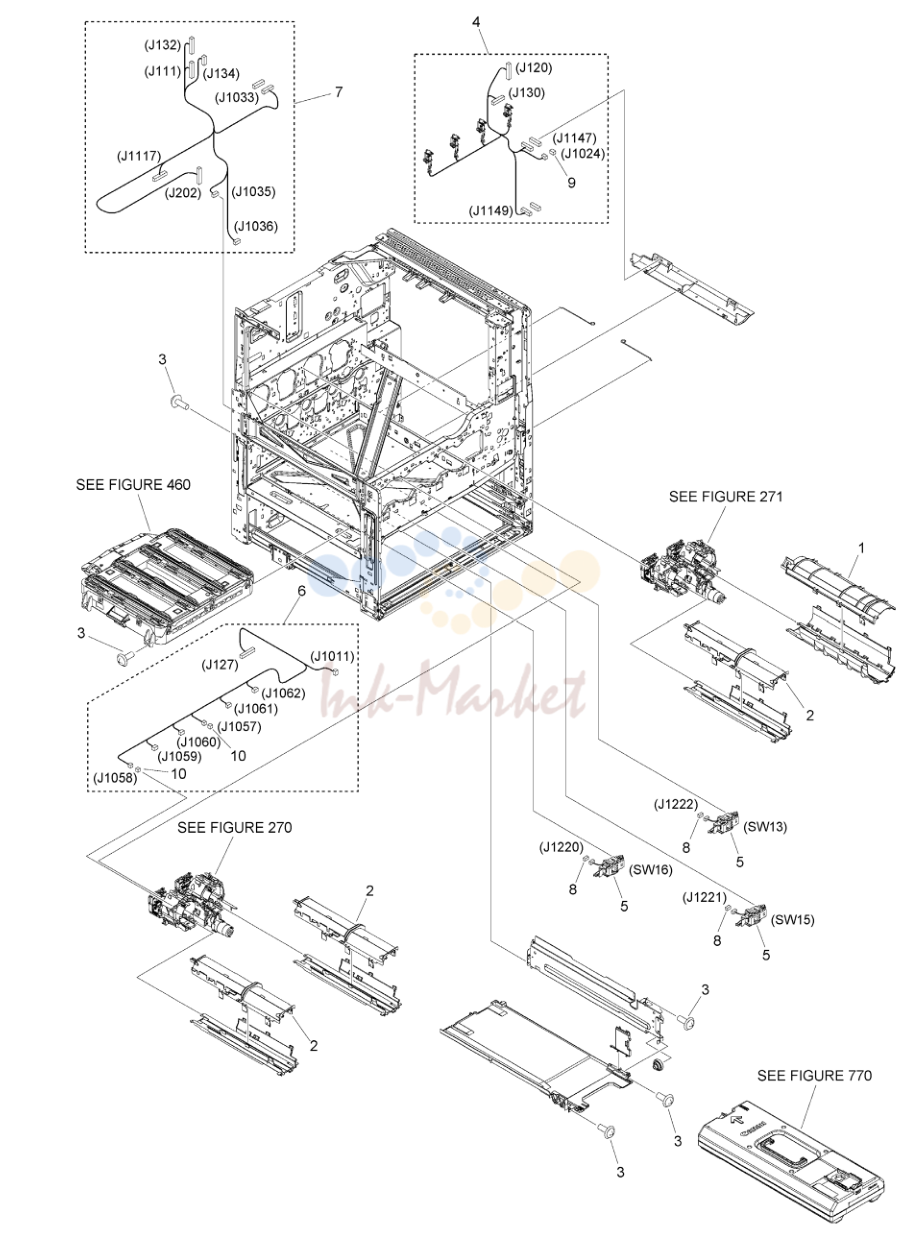

7. Figure 103 INTERNAL COMPONENTS 3
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 103 | NPN RF INTERNAL COMPONENTS | ||
| 1 | FE3-0962-010 запросить цену → | 1 GUIDE, BLACK | |
| 2 | FE3-0963-010 запросить цену → | 3 GUIDE, COLLAR | |
| 3 | XA9-1671-000 запросить цену → | 7 SCREW, D, M3X8 | |
| 4 | FM1-P504-010 запросить цену → | 1 NEW OLD SENSING HOLDER ASS'Y | |
| 5 | FM1-B198-010 запросить цену → | 3 CASSETTE SIZE SENSING ASS'Y SW13, SW15, SW16 | |
| 6 | FM1-D830-020 запросить цену → | 1 CABLE, TONER BOTTLE | |
| 7 | FM2-F940-010 запросить цену → | 1 CABLE, CASSETTE SIZE | |
| 8 | VS1-7177-004 запросить цену → | 3 CONNECTOR, SNAP TIGHT, BK | |
| 9 | VS1-7504-003 запросить цену → | 1 CONNECTOR, SNAP TIGHT, 3P | |
| 10 | VS1-7440-002 запросить цену → | 2 CONNECTOR, SNAP TIGHT |

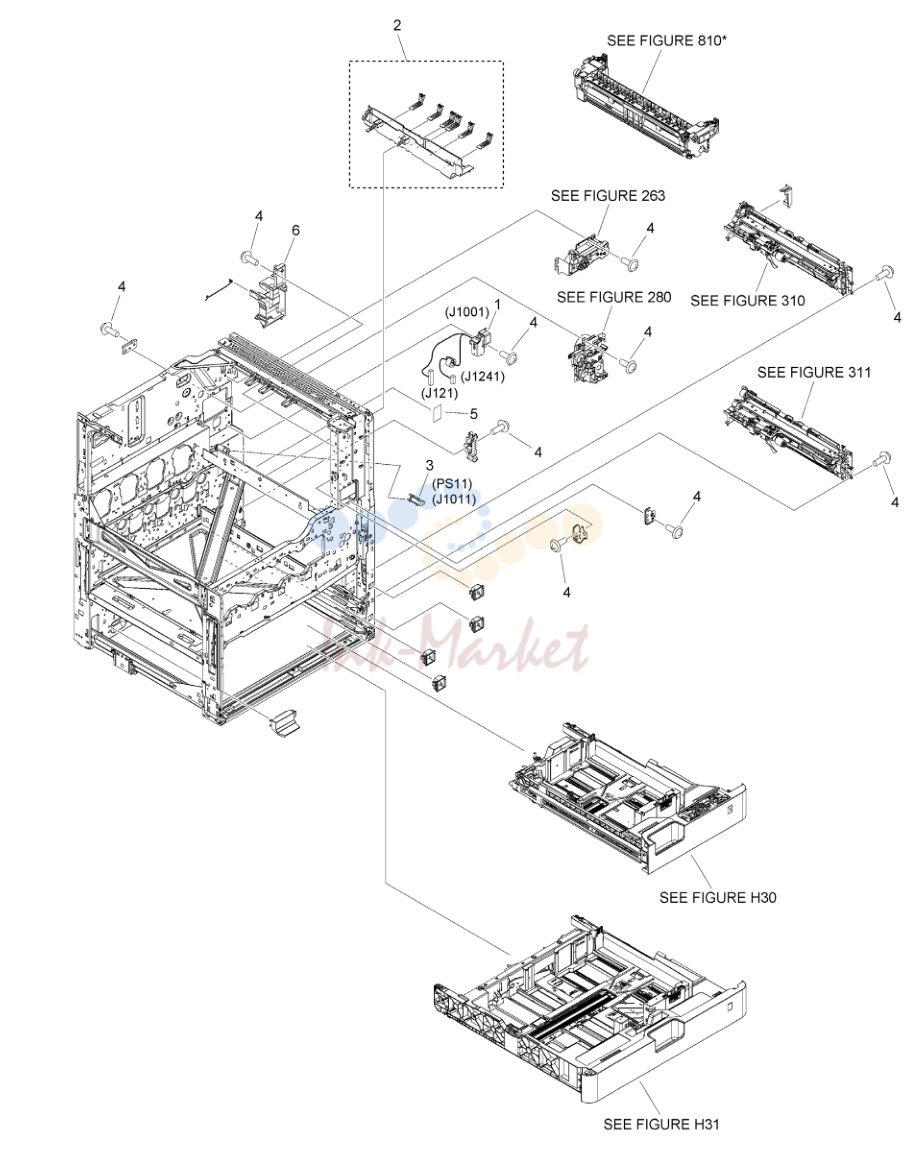

8. Figure 104B INTERNAL COMPONENTS 4
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FM1-U764-000 запросить цену → | 1 FIXING DRAWER ASSEMBLY | |
| 2 | FM1-G730-000 запросить цену → | 1 TRAY DUCT ASSEMBLY, LOWER | |
| 3 | WG8-5935-000 запросить цену → | 1 IC, PHOTO INTERRUPTER PS11 | |
| 4 | XA9-1671-000 запросить цену → | 23 SCREW, D, M3X8 | |
| 5 | FE2-B769-000 запросить цену → | 1 LABEL, CAUTION | |
| 6 | FE3-0844-000 запросить цену → | 1 DUCT, PRE-FIXING |

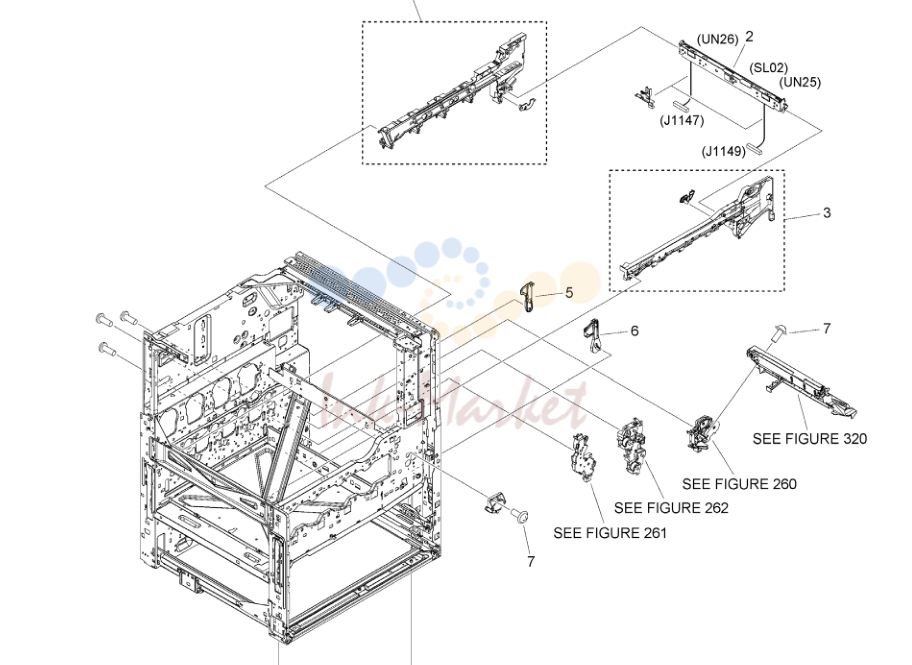

9. Figure 105 INTERNAL COMPONENTS 5
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 105 | NPN RF INTERNAL COMPONENTS | ||
| 1 | FE2-H893-000 запросить цену → | 2 FOOT, RUBBER | |
| 2 | FM1-P495-010 запросить цену → | 1 SENSOR UNIT, REG. PATCH, PHOTO SL02, UN25, UN26 | |
| 3 | FM1-V190-000 запросить цену → | 1 I.T.B. RAIL ASSEMBLY, FRONT | |
| 4 | FM1-B259-000 запросить цену → | 1 I.T.B. RAIL ASSEMBLY, REAR | |
| 5 | FM1-K302-010 запросить цену → | 1 LEVER ASSEMBLY, REAR | |
| 6 | FM1-K303-000 запросить цену → | 1 LEVER ASSEMBLY, FRONT | |
| 7 | XA9-1671-000 запросить цену → | 2 SCREW, D, M3X8 |

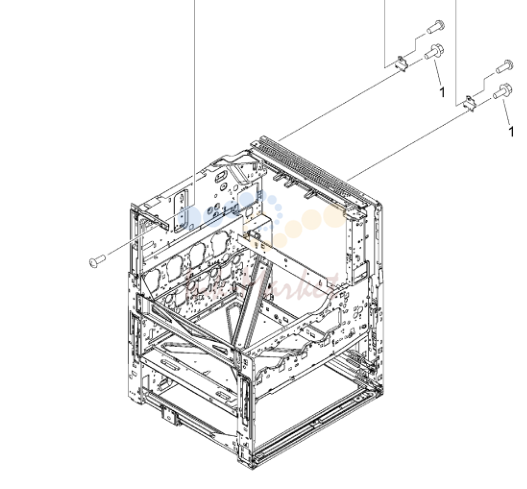

10. Figure 106C INTERNAL COMPONENTS 6
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FK4-4075-000 запросить цену → | 1 CABLE, SATA SIGNAL | |
| 2 | FK4-1550-010 запросить цену → | 1 HARD DISK DRIVE, MQ01ABF032 | |
| 3 | WC2-5806-000 запросить цену → | 1 SWITCH, PUSH SW27 | |
| 4 | FM1-B217-000 запросить цену → | 4 DEVELOPING H.V. GUIDE ASSEMBLY | |
| 5 | FM1-B218-010 запросить цену → | 1 CORONA H.V. GUIDE ASSEMBLY, C | |
| 6 | FM1-B219-010 запросить цену → | 1 CORONA H.V. GUIDE ASSEMBLY, BK | |
| 7 | FM1-B220-020 запросить цену → | 1 CORONA H.V. GUIDE ASSEMBLY, Y | |
| 8 | FM1-B221-020 запросить цену → | 1 CORONA H.V. GUIDE ASSEMBLY, M | |
| 9 | FM1-U767-000 запросить цену → | 1 INTERLOCK SWITCH ASSEMBLY | |
| 10 | FM1-C283-000 запросить цену → | 1 MULTI REEL ASSEMBLY | |
| 11 | FM2-F959-010 запросить цену → | 1 CABLE, FUSER DRAWER | |
| 12 | FM2-F974-000 запросить цену → | 1 CABLE, HEATER | |
| 13 | FM2-H810-010 запросить цену → | 1 CABLE, AC DRIVER CONNECTING | |
| 14 | FM2-F946-010 запросить цену → | 1 CABLE, FEED | |
| 15 | FM2-F935-010 запросить цену → | 1 CABLE, PICK-UP | |
| 16 | FM2-F950-010 запросить цену → | 1 CABLE, ECO-ID | |
| 17 | VS1-7177-002 запросить цену → | 1 CONNECTOR, SNAP TIGHT, BK | |
| 18 | XA9-1671-000 запросить цену → | 20 SCREW, D, M3X8 | |
| 19 | XH9-0149-000 запросить цену → | 4 DAMPER, CUSHION | |
| 20 | XZ1-1301-005 запросить цену → | 4 SPACER | |
| 21 | FM2-F966-000 запросить цену → | 1 CABLE, GROUNDING | |
| 22 | FM2-F942-000 запросить цену → | 1 CABLE, DDIP |
11. Figure 108 MACHINE REAR PLATE 2
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 108 | NPN RF MACHINE REAR PLATE | ||
| 1 | FK4-0640-000 запросить цену → | 1 MOTOR, STEPPING M13 | |
| 2 | FK4-0641-000 запросить цену → | 3 MOTOR, STEPPING M07, M12, M14 | |
| 3 | FM1-B216-000 запросить цену → | 1 H.V. CONTACT GUIDE ASSEMBLY | |
| 4 | FM1-B222-010 запросить цену → | 1 SECONDARY H.V. GUIDE ASSEMBLY | |
| 5 | FM1-V047-000 запросить цену → | 1 CABLE, HEATER | |
| 6 | FM1-P505-000 запросить цену → | 1 FLEXIBLE FLAT CABLE ASSEMBLY | |
| 7 | FM1-B670-000 запросить цену → | 2 CASSETTE AUTO CLOSE ASSEMBLY | |
| 8 | FM1-D185-010 запросить цену → | 1 WASTE TONER FULL DETECT ASS'Y UN30 | |
| 9 | FM2-F949-010 запросить цену → | 1 CABLE, FEED MOTOR | |
| 10 | FM2-F944-010 запросить цену → | 1 CABLE, BOTTLE CONNECTOR | |
| 11 | XA9-1671-000 запросить цену → | 15 SCREW, D, M3X8 | |
| 12 | FM1-V191-010 запросить цену → | 1 PRE-EXPOSURE CABLE GUIDE UNIT UN14, UN15, UN16 | |
| 13 | VS1-7177-004 запросить цену → | 1 CONNECTOR, SNAP TIGHT, BK | |
| 14 | VS1-7177-005 запросить цену → | 1 CONNECTOR, SNAP TIGHT, BK | |
| 15 | WC2-5806-000 запросить цену → | 1 SWITCH, PUSH SW01 | |
| 16 | VS1-8412-013 запросить цену → | 1 CONNECTOR, SNAP TIGHT, BL |
12. Figure 111 RIGHT DOOR ASSEMBLY
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 111 | FM1-P492-020 запросить цену → | 1 RIGHT DOOR ASSEMBLY SEE NOTE | |
| 1 | FE2-B526-000 запросить цену → | 1 BUSHING | |
| 2 | FE3-0438-000 запросить цену → | 2 LINK, MULTI PAPER PICK-UP TRAY | |
| 3 | FE3-4783-000 запросить цену → | 1 ROLLER, 2ND TRNSFR. OUTER [DP] | |
| 4 | FE3-5602-010 запросить цену → | 1 LATCH, FRONT | |
| 5 | FE3-5603-000 запросить цену → | 1 LATCH, REAR | |
| 6 | FE3-9572-010 запросить цену → | 1 RAIL, STOPPER, FRONT | |
| 7 | FE3-9573-010 запросить цену → | 1 RAIL, STOPPER, REAR | |
| 8 | FE4-1755-000 запросить цену → | 1 RACK, DAMPER | |
| 9 | XA9-1671-000 запросить цену → | 1 SCREW, D, M3X8 | |
| 10 | FM1-B207-000 запросить цену → | 1 DUPLEXING REVERSE GEAR ASS'Y | |
| 11 | FE3-1417-000 запросить цену → | 3 ROLLER, PAPER FEED | |
| 12 | FE3-6162-000 запросить цену → | 3 HOLDER, ROLLER | |
| 13 | FE3-9579-000 запросить цену → | 4 SPRING, COMPRESSION | |
| 14 | FU2-0218-000 запросить цену → | 3 SPRING, COMPRESSION | |
| 15 | FU2-1030-010 запросить цену → | 4 BUSHING |
13. Figure 112 RIGHT DOOR ASSEMBLY, LOWER
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 112 | FM1-P532-000 запросить цену → | 1 RIGHT DOOR ASSEMBLY, LOWER | |
| 1 | FE3-9579-000 запросить цену → | 4 SPRING, COMPRESSION | |
| 2 | FU2-1030-010 запросить цену → | 4 BUSHING |
14. Figure 130 CONTROL PANEL ASSEMBLY
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 130 | FM1-X037-010 запросить цену → | 1 CONTROL PANEL ASSEMBLY | |
| 1 | FE3-9169-000 запросить цену → | 4 CAP | |
| 2 | FE8-7637-000 запросить цену → | 1 KEY TOP, SWITCH | |
| 3 | FM3-C906-000 запросить цену → | 1 CONTROL PANEL MAIN PCB ASS'Y UN13 | |
| 4 | FK4-2377-000 запросить цену → | 1 SPEAKER UN49 | |
| 5 | FK4-4895-000 запросить цену → | 1 CABLE, FLAT | |
| 6 | FM2-A912-000 запросить цену → | 1 CONTROL PANEL LED PCB ASSEMBLY UN8 | |
| 7 | FK4-6830-000 запросить цену → | 1 LCD UNIT UN7 |
15. Figure 140C POWER CORD TERMINAL ASSEMBLY (230V SG,HK)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FH2-7080-010 запросить цену → | 1 CORD, POWER, 230V PLG1 | |
| 2 | FM2-F972-010 запросить цену → | 1 CABLE, INLET INL01 | |
| 3 | XA9-1671-000 запросить цену → | 1 SCREW, D, M3X8 | |
| 501 | XD1-4200-402 запросить цену → | 1 WASHER, TOOTHED LOCK, M4 |
16. Figure 190 POWER SUPPLY FAN ASSEMBLY
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 191 | NPN RF FRONT FAN ASSEMBLY | ||
| 1 | FC0-6580-000 запросить цену → | 1 LEVER, LOCK | |
| 2 | FE3-0817-000 запросить цену → | 1 ARM, INTERLOCK, | |
| 3 | FE3-0849-000 запросить цену → | 1 ARM, INTERLOCK, | |
| 4 | FK4-0815-000 запросить цену → | 1 FAN FM01 | |
| 5 | FM2-H809-010 запросить цену → | 1 CABLE, INTERLOCK SWITCH SW02 | |
| 6 | FU2-1068-000 запросить цену → | 1 SPRING, TENSION | |
| 7 | VS1-7177-003 запросить цену → | 1 CONNECTOR, SNAP TIGHT, BK | |
| 8 | FE2-B807-000 запросить цену → | 1 SPACER, SWITCH |
17. Figure 192 REAR FAN ASSEMBLY
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 192 | NPN RF REAR FAN ASSEMBLY | ||
| 1 | FK2-2064-000 запросить цену → | 1 FAN FM03 | |
| 2 | VS1-7177-003 запросить цену → | 1 CONNECTOR, SNAP TIGHT, BK |
18. Figure 250 MAIN DRIVE ASSEMBLY
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 250 | FM1-V041-020 запросить цену → | 1 MAIN DRIVE ASSEMBLY | |
| 1 | FK4-0641-000 запросить цену → | 1 MOTOR, STEPPING M08 | |
| 2 | FK4-0800-000 запросить цену → | 2 MOTOR, DC BRUSHLESS M02, M03 | |
| 3 | FK4-0809-000 запросить цену → | 1 MOTOR, DC BRUSHLESS M10 | |
| 4 | VS1-7177-002 запросить цену → | 4 CONNECTOR, SNAP TIGHT, BK | |
| 5 | VS1-7177-003 запросить цену → | 1 CONNECTOR, SNAP TIGHT, BK | |
| 6 | WG8-5935-000 запросить цену → | 1 IC, PHOTO INTERRUPTER PS33 | |
| 7 | FU2-0055-000 запросить цену → | 1 SPRING |
19. Figure 260 REGISTRATION DRIVE ASSEMBLY
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 263 | NPN RF REVERSE DUPLEXING DRIVE ASS'Y | ||
| 1 | FK4-0641-000 запросить цену → | 1 MOTOR, STEPPING M11 | |
| 2 | FM1-B230-010 запросить цену → | 1 REVERSE DUPLEXING DRIVE ASS'Y |
20. Figure 270 BOTTLE DRIVE ASSEMBLY, Y, M
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 310 | FM1-B500-010 запросить цену → | 1 PAPER PICK-UP ASSEMBLY SMALL | |
| 1 | FE2-B526-000 запросить цену → | 2 BUSHING | |
| 2 | FC0-5888-000 запросить цену → | 1 BUSHING | |
| 3 | FC0-7670-000 запросить цену → | 1 LEVER, PAPER DETECT | |
| 4 | FE3-1595-000 запросить цену → | 1 FLAG, SENSOR | |
| 5 | FE4-9853-000 запросить цену → | 1 LIMITTER, TORQUE | |
| 6 | FE4-8286-010 запросить цену → | 1 HOLDER, PAPER PICK-UP ROLLER | |
| 7 | FL0-1161-000 запросить цену → | 1 SHEET, GUIDE | |
| 8 | FL1-5821-000 запросить цену → | 1 ONE-WAY CLUTCH ASSEMBLY | |
| 9 | FL1-3762-010 запросить цену → | 1 ROLLER, SEPARATION | |
| 10 | FL0-1834-000 запросить цену → | 1 ROLLER, EXTRACTION | |
| 11 | FL4-0763-000 запросить цену → | 1 ROLLER, PAPER FEED | |
| 12 | FL4-0762-000 запросить цену → | 1 ROLLER, PAPER PICK-UP | |
| 13 | FM1-B236-000 запросить цену → | 1 SEPARATION ROLLER ASSEMBLY | |
| 14 | FE2-B617-000 запросить цену → | 1 BUSHING | |
| 15 | VS1-7177-009 запросить цену → | 1 CONNECTOR, WIRE TO WIRE, 9P | |
| 16 | WG8-5935-000 запросить цену → | 3 IC, PHOTO INTERRUPTER PS04, PS05, PS08 |
21. Figure 311 PAPER PICK-UP ASSEMBLY (LARGE)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 311 | FM1-B501-010 запросить цену → | 1 PAPER PICK-UP ASSEMBLY LARGE | |
| 1 | FE2-B526-000 запросить цену → | 2 BUSHING | |
| 2 | FC0-5888-000 запросить цену → | 1 BUSHING | |
| 3 | FC0-7670-000 запросить цену → | 1 LEVER, PAPER DETECT | |
| 4 | FE3-1595-000 запросить цену → | 1 FLAG, SENSOR | |
| 5 | FE4-9853-000 запросить цену → | 1 LIMITTER, TORQUE | |
| 6 | FE4-8286-010 запросить цену → | 1 HOLDER, PAPER PICK-UP ROLLER | |
| 7 | FL0-1161-000 запросить цену → | 1 SHEET, GUIDE | |
| 8 | FL1-5821-000 запросить цену → | 1 ONE-WAY CLUTCH ASSEMBLY | |
| 9 | WG8-5935-000 запросить цену → | 3 IC, PHOTO INTERRUPTER PS06, PS07, PS24 | |
| 10 | FL1-3762-010 запросить цену → | 1 ROLLER, SEPARATION | |
| 11 | FL0-1834-000 запросить цену → | 1 ROLLER, EXTRACTION | |
| 12 | FL4-0763-000 запросить цену → | 1 ROLLER, PAPER FEED | |
| 13 | FL4-0762-000 запросить цену → | 1 ROLLER, PAPER PICK-UP | |
| 14 | FM1-B236-000 запросить цену → | 1 SEPARATION ROLLER ASSEMBLY | |
| 15 | FE2-B617-000 запросить цену → | 1 BUSHING | |
| 16 | VS1-7177-009 запросить цену → | 1 CONNECTOR, WIRE TO WIRE, 9P |
22. Figure 320 REGISTRATION ASSEMBLY
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 320 | FM1-A625-010 запросить цену → | 1 REGISTRATION ASSEMBLY | |
| 1 | WG8-5935-000 запросить цену → | 1 IC, PHOTO INTERRUPTER PS22 | |
| 2 | FU2-0088-000 запросить цену → | 1 SPRING, TORSION |
23. Figure 330B MULTI PAPER PICK-UP TRAY ASS'Y
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | WG8-5935-000 запросить цену → | 2 IC, PHOTO INTERRUPTER PS30, PS31 | |
| 2 | FE2-C283-000 запросить цену → | 1 LABEL, MULTI FEED | |
| 3 | FE8-4829-000 запросить цену → | 1 STOPPER SEE NOTE |
24. Figure 331 MULTI PAPER PICK-UP ASSEMBLY
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 331 | FM1-B666-010 запросить цену → | 1 MULTI PAPER PICK-UP ASSEMBLY SEE NOTE | |
| 1 | FL0-4784-000 запросить цену → | 1 SHEET | |
| 2 | FE3-1648-000 запросить цену → | 1 LEVER, PAPER PRESENCE DETECT | |
| 3 | FE4-9853-000 запросить цену → | 1 LIMITTER, TORQUE | |
| 4 | FL0-1152-030 запросить цену → | 1 COVER, SEPARATION ROLLER | |
| 5 | FL1-3762-010 запросить цену → | 1 ROLLER, SEPARATION | |
| 6 | FU2-0264-000 запросить цену → | 1 SPRING, TORSION | |
| 7 | WG8-5935-000 запросить цену → | 2 IC, PHOTO INTERRUPTER PS03, PS32 | |
| 8 | FL0-1361-000 запросить цену → | 1 CLUTCH, ONE-WAY | |
| 9 | FL4-0762-000 запросить цену → | 2 ROLLER, PAPER PICK-UP |
25. Figure 332 DUPLEXING GUIDE ASSEMBLY
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 332 | NPN RF DUPLEXING GUIDE ASSEMBLY | ||
| 1 | FC0-5888-000 запросить цену → | 2 BUSHING | |
| 2 | FM1-T768-000 запросить цену → | 1 REGISTRATION ROLLER SET | |
| 3 | FE3-9567-000 запросить цену → | 1 BUSHING | |
| 4 | FE3-9568-000 запросить цену → | 1 BUSHING | |
| 5 | FL0-3975-000 запросить цену → | 1 ROLLER, EXTRACTION | |
| 6 | FM1-W028-000 запросить цену → | 1 SECONDARY TRANSFER ASSEMBLY | |
| 7 | FE2-2117-000 запросить цену → | 1 GUIDE, CONDUCTIVE | |
| 8 | FM1-D183-000 запросить цену → | 1 ROLLER GUIDE ASSEMBLY | |
| 9 | FU6-1110-000 запросить цену → | 1 BUSHING | |
| 10 | FU6-1578-000 запросить цену → | 1 BUSHING | |
| 11 | FU2-0094-000 запросить цену → | 2 GEAR, 21T | |
| 12 | FU2-1060-000 запросить цену → | 2 BUSHING | |
| 13 | FU2-1061-000 запросить цену → | 2 SPRING, COMPRESSION | |
| 14 | FE3-1411-000 запросить цену → | 1 GUIDE, DUPLEXING |
26. Figure 350B FIRST PAPER DELIVERY ASSEMBLY
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FE2-2111-000 запросить цену → | 2 ROLLER, PAPER FEED | |
| 2 | FU2-1060-000 запросить цену → | 2 BUSHING | |
| 3 | FE3-1109-010 запросить цену → | 1 COVER, REVERSE GUIDE | |
| 4 | FE3-1392-000 запросить цену → | 2 ROLLER, PAPER DELIVERY | |
| 5 | VS1-7177-002 запросить цену → | 1 CONNECTOR, SNAP TIGHT, BK | |
| 6 | WG8-5935-000 запросить цену → | 3 IC, PHOTO INTERRUPTER PS12, PS13, PS14 | |
| 7 | FM1-B233-000 запросить цену → | 1 PAPER DELIVERY DRIVE ASSEMBLY | |
| 8 | FM1-D193-010 запросить цену → | 1 PAPER DELIVERY LEVER ASS'Y, | |
| 9 | FM1-G210-010 запросить цену → | 2 PAPER DELIVERY LEVER ASS'Y, | |
| 10 | FU2-0094-000 запросить цену → | 1 GEAR, 21T | |
| 11 | FE3-9443-000 запросить цену → | 2 BUSHING | |
| 12 | FE4-0668-000 запросить цену → | 2 RING, O | |
| 501 | XD1-1106-234 запросить цену → | 1 WASHER,COP |
27. Figure 460 LASER SCANNER ASSEMBLY
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 530 | FM1-A605-020 запросить цену → | 1 INTER. TRANSFER BELT ASS'Y [DP] | |
| 1 | FE3-0986-000 запросить цену → | 4 ROLLER, PRIMARY TRANSFER | |
| 2 | FL0-0222-000 запросить цену → | 1 BELT, INTERMEDIATE TRANSFER | |
| 3 | FM1-B271-000 запросить цену → | 1 TRANSFER CLEANER ASS'Y | |
| 4 | FU2-0171-000 запросить цену → | 1 GEAR, 22T |
28. Figure 640 DEVELOPING ASSEMBLY
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 640 | NPN RF DEVELOPING ASSEMBLY | ||
| 1 | FM1-B264-020 запросить цену → | 1 DEVELOPING ASSEMBLY, Y | |
| 2 | FM1-B265-020 запросить цену → | 1 DEVELOPING ASSEMBLY, M | |
| 3 | FM1-B266-020 запросить цену → | 1 DEVELOPING ASSEMBLY,C | |
| 4 | FM1-B267-020 запросить цену → | 1 DEVELOPING ASSEMBLY, BK | |
| 5 | VS1-7177-004 запросить цену → | 4 CONNECTOR, SNAP TIGHT, BK |
29. Figure 770 CONTAINER, WASTE TONER, WT-202
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FE3-1220-000 запросить цену → | 2 CAM, PRESSURE RELEASE | |
| 2 | FM1-D281-020 запросить цену → | 1 FIXING FILM ASSEMBLY H01, TH01, TP01 | |
| 3 | FM1-K441-000 запросить цену → | 1 PRESSURE ROLLER KIT | |
| 4 | FU2-0133-000 запросить цену → | 1 CAM/GEAR, 21T | |
| 5 | FU2-1372-000 запросить цену → | 1 GEAR, 36T | |
| 6 | WG8-5935-000 запросить цену → | 1 IC, PHOTO INTERRUPTER PS10 |
30. Figure 910B POWER SUPPLY ASSEMBLY (230V)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FM1-W599-000 запросить цену → | 1 MAIN CONTROLLER PCB ASSEMBLY UN05 | |
| 2 | FM1-M981-000 запросить цену → | 1 TPM PCB ASSEMBLY | |
| 3 | XA9-1979-000 запросить цену → | 2 SCREW, MACH. PAN HEAD, M3X4 | |
| 4 | FM2-C979-000 запросить цену → | 1 FAN FM05 | |
| 5 | FM1-U766-000 запросить цену → | 1 WIRELESS NETWORK PCB ASSEMBLY UN47 |
31. Figure 930B MAIN CONTROLLER PCB ASSEMBLY (C3725)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FM1-W598-000 запросить цену → | 1 MAIN CONTROLLER PCB ASSEMBLY UN05 | |
| 2 | FM1-M981-000 запросить цену → | 1 TPM PCB ASSEMBLY | |
| 3 | XA9-1979-000 запросить цену → | 2 SCREW, MACH. PAN HEAD, M3X4 | |
| 4 | FM2-C979-000 запросить цену → | 1 FAN FM05 | |
| 5 | FM1-U766-000 запросить цену → | 1 WIRELESS NETWORK PCB ASSEMBLY UN47 |
32. Figure 930C MAIN CONTROLLER PCB ASSEMBLY (C3720)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FM1-W597-000 запросить цену → | 1 MAIN CONTROLLER PCB ASSEMBLY UN05 | |
| 2 | FM1-M981-000 запросить цену → | 1 TPM PCB ASSEMBLY | |
| 3 | XA9-1979-000 запросить цену → | 2 SCREW, MACH. PAN HEAD, M3X4 | |
| 4 | FM2-C979-000 запросить цену → | 1 FAN FM05 | |
| 5 | FM1-U766-000 запросить цену → | 1 WIRELESS NETWORK PCB ASSEMBLY UN47 |
33. Figure 931 DC CONTROLLER PCB ASSEMBLY
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 980 | NPN RF PRIMARY TRANSFER H.V. ASSEMBLY | ||
| 1 | FE2-B577-000 запросить цену → | 1 CASE, PRIMARY TRANSFER H.V. | |
| 2 | FM2-F955-000 запросить цену → | 1 1ST TRANSFER H.V. PCB ASS'Y UN02 | |
| 3 | FM2-F941-010 запросить цену → | 1 CABLE, PRIMARY TRANSFER H.V. | |
| 4 | FM2-F966-000 запросить цену → | 1 CABLE, GROUNDING | |
| 501 | XB4-5300-805 запросить цену → | 2 SCREW,P,M3X8 |
34. Figure 981 2ND TRANSFER H.V. PCB ASSEMBLY
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FE2-A111-000 запросить цену → | 1 COVER, READER, LEFT UPPER | |
| 2 | WG8-5935-000 запросить цену → | 3 IC, PHOTO INTERRUPTER | |
| 3 | FE8-5627-000 запросить цену → | 2 PULLEY | |
| 4 | FE8-5626-000 запросить цену → | 1 PULLEY | |
| 5 | FM1-U011-000 запросить цену → | 1 MOTION SENSOR UNIT UN76 | |
| 6 | XA9-0893-000 запросить цену → | 2 SCREW, M4X8 | |
| 7 | FE8-5516-000 запросить цену → | 2 RING, RETAINING | |
| 8 | FE8-4672-000 запросить цену → | 1 LABEL, COPY INHIBITED English | |
| 8 | FE8-6159-000 запросить цену → | 1 LABEL, COPY INHIBITED UK English | |
| 9 | XA9-2050-000 запросить цену → | 15 SCREW, SELF-TAPPING, M3 | |
| 10 | FE2-A113-000 запросить цену → | 1 COVER, HINGE LOWER, LEFT | |
| 11 | FE2-A114-000 запросить цену → | 1 COVER, HINGE LOWER, RIGHT | |
| 12 | FE8-5215-000 запросить цену → | 1 FLAG, OPEN/CLOSE SENSOR | |
| 13 | VS1-8412-019 запросить цену → | 1 CONNECTOR, SNAP TIGHT, BL | |
| 14 | FE8-5747-000 запросить цену → | 1 COVER, GLASS RETAINING | |
| 15 | FE2-A110-000 запросить цену → | 1 COVER, GLASS RETAINING, LEFT | |
| 16 | FK4-3318-000 запросить цену → | 1 CABLE, FLAT | |
| 17 | FK4-4384-000 запросить цену → | 1 IC, PHOTO SENSOR,DOCUMENT SIZE PS104 | |
| 18 | VS1-8959-004 запросить цену → | 1 CONNECTOR, SNAP TIGHT, 4P, W | |
| 19 | FE2-B517-000 запросить цену → | 1 COVER, READER, RIGHT | |
| 20 | FE2-A105-000 запросить цену → | 1 COVER, READER, FRONT | |
| 21 | FL1-5546-000 запросить цену → | 1 GLASS, COPYBOARD | |
| 22 | FE3-9178-000 запросить цену → | 1 CAP | |
| 23 | XD9-0395-000 запросить цену → | 3 RETAINING RING (E-TYPE) | |
| 24 | FU2-2215-000 запросить цену → | 1 SPRING, TORSION | |
| 25 | FL1-5163-000 ✓ в наличии | 1 GLASS, READER | |
| 26 | XA9-1116-030 запросить цену → | 2 SCREW,M3X5 | |
| 27 | FM2-A692-020 запросить цену → | 1 SCANNER UNIT UN102, UN103 | |
| 28 | FU2-2200-000 запросить цену → | 1 SPRING, TENSION | |
| 29 | XA9-1415-000 запросить цену → | 10 SCREW, FLAT HEAD, M4 | |
| 30 | FM1-T947-000 запросить цену → | 1 CABLE, SIZE SENSING | |
| 31 | FM1-T942-000 запросить цену → | 1 CABLE, READER SENSOR | |
| 32 | VS1-7504-006 запросить цену → | 1 CONNECTOR, SNAP TIGHT | |
| 33 | FM1-T727-000 запросить цену → | 1 MOTOR ASS'Y M101 | |
| 34 | FM1-T941-000 запросить цену → | 1 CABLE, OPTICAL MOTOR | |
| 35 | FL0-0825-000 запросить цену → | 1 PULLEY, 24T/41T | |
| 36 | FU2-2214-000 запросить цену → | 1 SPRING, TENSION | |
| 37 | FL0-5737-000 запросить цену → | 6 SEAL, BLANKING | |
| 38 | FE2-D030-000 запросить цену → | 1 LABEL, GLASS CLEANING | |
| 39 | FL1-2761-000 запросить цену → | 1 SEAL, CABLE BLANKING | |
| 40 | FM1-T790-000 запросить цену → | 1 CHART, 2-SIDED DIFFER. ADJUST | |
| 41 | FE2-C356-000 запросить цену → | 1 COVER, MAINTENANCE |
35. Figure H30 CASSETTE ASSEMBLY (SMALL)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FE3-1528-010 запросить цену → | 6 ROLLER, CASSETTE | |
| 2 | FE3-1613-010 запросить цену → | 1 LINK, SIZE DETECT | |
| 3 | RC1-9396-000 запросить цену → | 1 GEAR, 14T | |
| 4 | FE8-0315-000 запросить цену → | 1 SCREW, B, M4X8 |
36. Figure H31 CASSETTE ASSEMBLY (LARGE)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FE3-1525-020 запросить цену → | 1 LINK, SIZE DETECT | |
| 2 | FE3-1528-010 запросить цену → | 4 ROLLER, CASSETTE | |
| 3 | FE8-0315-000 запросить цену → | 1 SCREW, B, M4X8 | |
| 4 | RC1-9396-000 запросить цену → | 1 GEAR, 14T |
37. Figure M30 SECOND PAPER DELIVERY ASSEMBLY
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FE3-1124-000 запросить цену → | 1 FLAG, SENSOR | |
| 2 | FE3-1392-000 запросить цену → | 2 ROLLER, PAPER DELIVERY | |
| 3 | FE3-9441-000 запросить цену → | 1 FLAG, FULL DETECT | |
| 4 | FE3-9443-000 запросить цену → | 2 BUSHING | |
| 5 | FE4-0668-000 запросить цену → | 2 RING, O | |
| 6 | FK4-0641-000 запросить цену → | 2 MOTOR, STEPPING M30, M31 | |
| 7 | FL0-0139-000 запросить цену → | 1 ROLLER, PAPER DELIVERY | |
| 8 | FM1-B274-010 запросить цену → | 1 2ND/3RD DELIVERY DRIVE ASS'Y | |
| 9 | FU2-0094-000 запросить цену → | 1 GEAR, 21T | |
| 10 | WG8-5935-000 запросить цену → | 3 IC, PHOTO INTERRUPTER PS51, PS52, PS53 | |
| 11 | FU2-0093-000 запросить цену → | 2 GEAR, 54T/18T |
38. Figure M31 THIRD PAPER DELIVERY ASSEMBLY
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | FE2-B526-000 запросить цену → | 2 BUSHING | |
| 2 | FC0-5888-000 запросить цену → | 2 BUSHING | |
| 3 | FE3-1392-000 запросить цену → | 2 ROLLER, PAPER DELIVERY | |
| 4 | FE3-9443-000 запросить цену → | 4 BUSHING | |
| 5 | FE4-0668-000 запросить цену → | 2 RING, O | |
| 6 | FL0-0139-000 запросить цену → | 2 ROLLER, PAPER DELIVERY | |
| 7 | FU2-0094-000 запросить цену → | 3 GEAR, 21T |
