Canon 319449065-Canon-IR-Advance-C2220-C2225-C2230 — каталог запчастей со схемами

Содержание

1. Contents
2. NPN RF ACCESSORIES
3. NPN RF EXTERNAL COVERS, PANELS, ETC.
4. FM3-8036-000 1 RIGHT DOOR ASSEMBLY

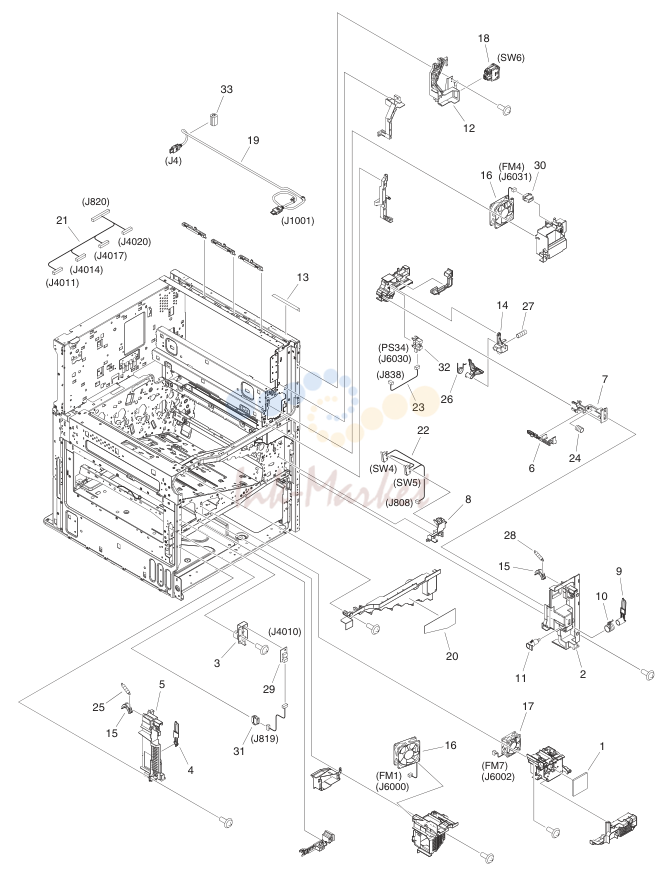

5. NPN RF INTERNAL COMPONENTS 1

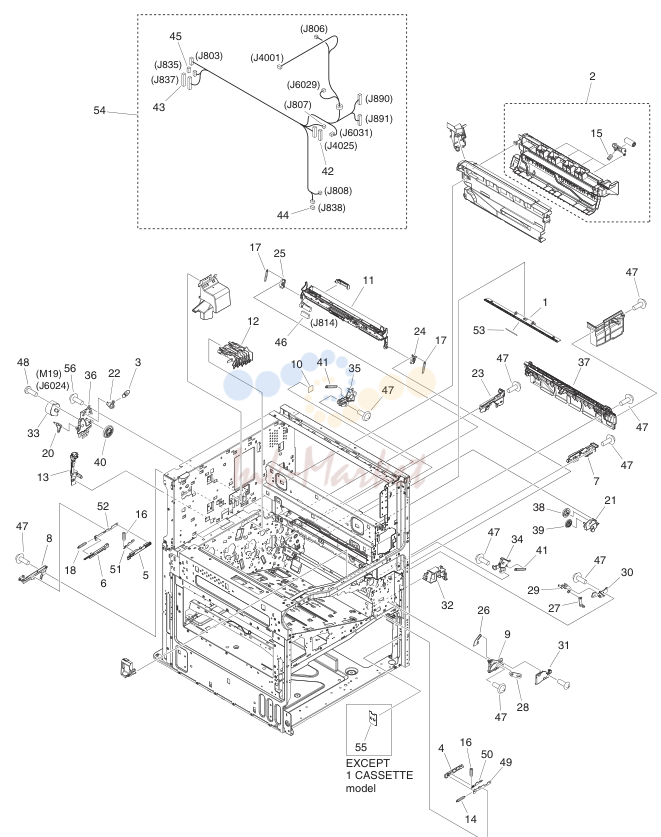

6. NPN RF INTERNAL COMPONENTS 2

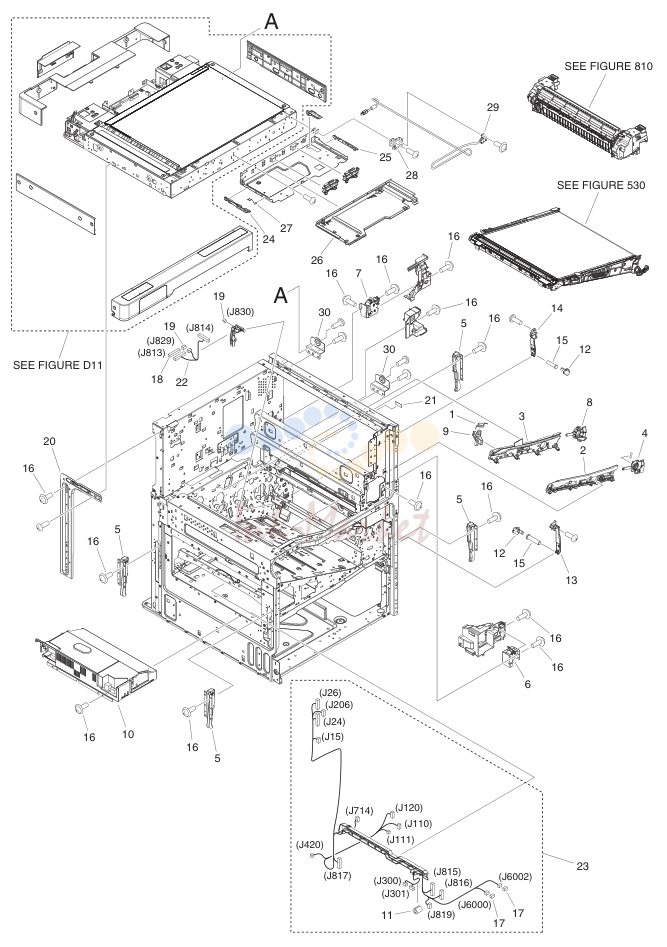

7. NPN RF INTERNAL COMPONENTS 3

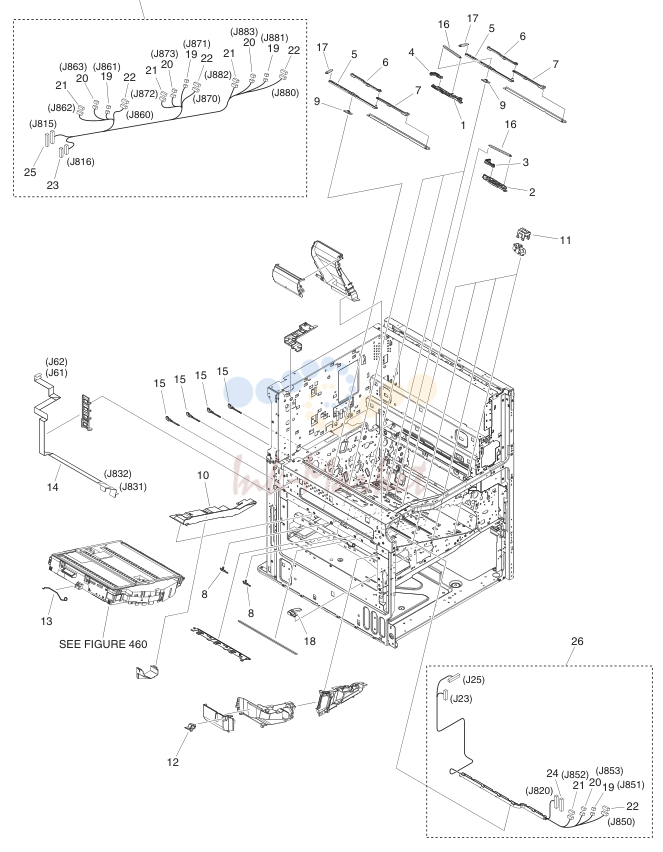

8. NPN RF INTERNAL COMPONENTS 4

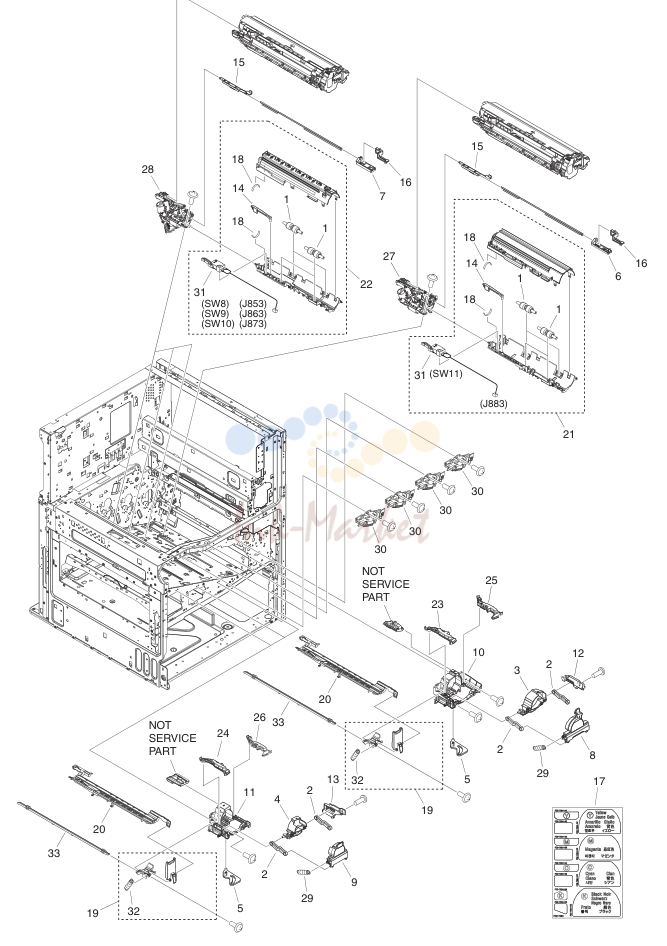

9. NPN RF INTERNAL COMPONENTS 5
10. NPN RF INTERNAL COMPONENTS 6
11. NPN RF INTERNAL COMPONENTS 7
12. NPN RF MACHINE REAR PLATE 1

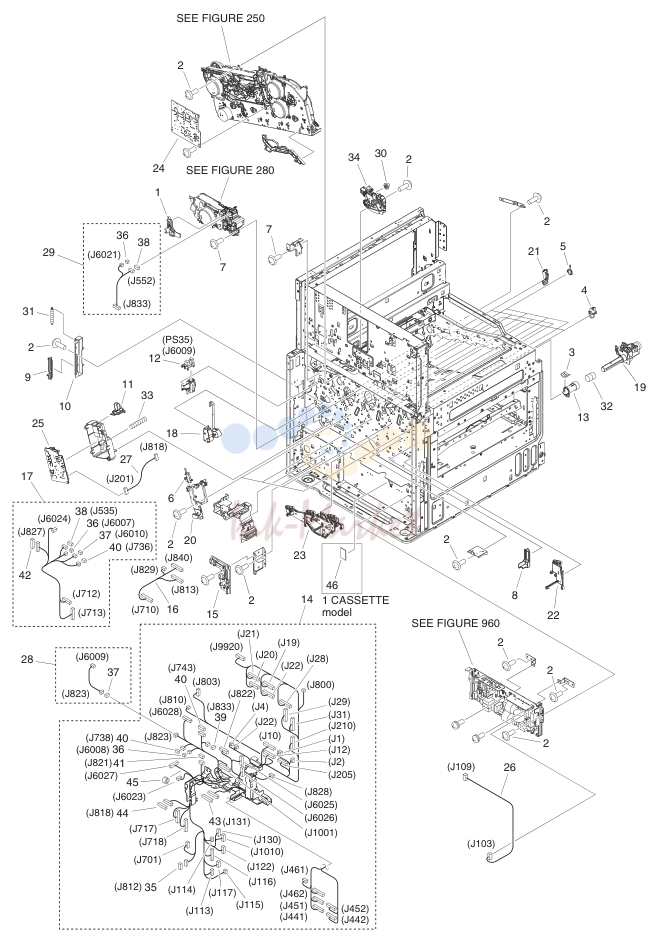

13. NPN RF MACHINE REAR PLATE 2
14. FM0-1665-000 1 CONTROL PANEL ASSEMBLY
15. FM0-1682-000 1 POWER CORD TERMINAL ASS'Y
16. FM0-4719-000 1 MAIN DRIVE ASSEMBLY
17. FM0-1638-000 1 LIFTER DRIVE ASSEMBLY
18. FIGURE 260A
19. FM3-8151-000 1 PAPER PICK-UP DRIVE ASSEMBLY
20. FM0-1158-010 1 FIXING DRIVE ASS'Y
21. FM0-1644-000 1 CASSETTE ASSEMBLY
22. FIGURE 300A
23. FM3-8153-000 1 CASSETTE ASSEMBLY
24. FM0-1658-000 1 PAPER PICK-UP ASSEMBLY
25. FIGURE 310A
26. FM0-4814-000 1 PAPER PICK-UP ASSEMBLY
27. FM3-8050-010 1 2ND/3RD PAPER DELIVERY ASS'Y
28. FM3-8051-000 1 2ND/3RD DRIVE FRAME ASSEMBLY
29. FM3-8052-010 1 2ND/3RD DELIVERY GUIDE ASS'Y
30. FM3-8074-000 1 LASER SCANNER UNIT
31. NPN RF CONTROLLER BOX ASSEMBLY
32. FM0-2661-000 1 MAIN CONTROLLER PCB ASS'Y, 1 C2230 SERIES
33. FM3-8175-000 1 HIGH VOLTAGE PCB ASSEMBLY
34. FIGURE B10
35. FIGURE B11
36. FIGURE B12
37. FIGURE B13
38. FIGURE B21
39. FIGURE B41
40. FIGURE D11

1. Contents

№	Артикул	Альт. артикул	Описание
001			ACCESSORIES .....................................................................2-6
100			EXTERNAL COVERS, PANELS, ETC. .................................2-8
101			RIGHT DOOR ASSEMBLY ..................................................2-13
102			INTERNAL COMPONENTS 1 .............................................2-19
103			INTERNAL COMPONENTS 2 .............................................2-22
104			INTERNAL COMPONENTS 3 .............................................2-25
105			INTERNAL COMPONENTS 4 .............................................2-27
106			INTERNAL COMPONENTS 5 .............................................2-29
107			INTERNAL COMPONENTS 6 .............................................2-32
108			INTERNAL COMPONENTS 7 .............................................2-34
109			MACHINE REAR PLATE 1 ..................................................2-36
110			MACHINE REAR PLATE 2 ..................................................2-38
130			CONTROL PANEL ASSEMBLY ..........................................2-41
140			POWER CORD TERMINAL ASS'Y .....................................2-44
250			MAIN DRIVE ASSEMBLY ....................................................2-45
260			LIFTER DRIVE ASSEMBLY (EXCEPT 1 CASSETTE model) 2-46
265			PAPER PICK-UP DRIVE ASSEMBLY (EXCEPT 1 CASSETTE
280			FIXING DRIVE ASS'Y ..........................................................2-51
300			CASSETTE ASSEMBLY (UPPER) (EXCEPT 1 CASSETTE model)
301			CASSETTE ASSEMBLY (LOWER) (EXCEPT 1 CASSETTE model)
310			PAPER PICK-UP ASSEMBLY (UPPER) (EXCEPT 1 CASSETTE
311			PAPER PICK-UP ASSEMBLY (LOWER) (EXCEPT 1 CASSETTE
350			2ND/3RD PAPER DELIVERY ASS'Y (2/3 DELIVERY model) 2-67
351			2ND/3RD DRIVE FRAME ASSEMBLY (2/3 DELIVERY model) 2-68
352			2ND/3RD DELIVERY GUIDE ASS'Y (2/3 DELIVERY model) 2-70
460			LASER SCANNER UNIT .....................................................2-74
530			INTER. TRANSFER BELT ASS'Y ........................................2-75
810			FIXING ASSEMBLY .............................................................2-76
900			CONTROLLER BOX ASSEMBLY .......................................2-77
930			MAIN CONTROLLER PCB ASS'Y, 1 ...................................2-79
931			MAIN CONTROLLER PCB ASS'Y, 2 ...................................2-80
960			AC DRIVER PCB ASSEMBLY .............................................2-81
980			HIGH VOLTAGE PCB ASSEMBLY .....................................2-82
100			EXTERNAL COVERS, PANELS, ETC...............................................................2-8
101			RIGHT DOOR ASSEMBLY...............................................................................2-13
102			INTERNAL COMPONENTS 1..........................................................................2-19
103			INTERNAL COMPONENTS 2..........................................................................2-22
104			INTERNAL COMPONENTS 3..........................................................................2-25
105			INTERNAL COMPONENTS 4..........................................................................2-27
106			INTERNAL COMPONENTS 5..........................................................................2-29
107			INTERNAL COMPONENTS 6..........................................................................2-32
108			INTERNAL COMPONENTS 7..........................................................................2-34
109			MACHINE REAR PLATE 1...............................................................................2-36
110			MACHINE REAR PLATE 2...............................................................................2-38
130			CONTROL PANEL ASSEMBLY.......................................................................2-41
140			POWER CORD TERMINAL ASS'Y..................................................................2-44
250			MAIN DRIVE ASSEMBLY.................................................................................2-45
260			LIFTER DRIVE ASSEMBLY (EXCEPT 1 CASSETTE model)..........................2-46
265			PAPER PICK-UP DRIVE ASSEMBLY (EXCEPT 1 CASSETTE model)..........2-50
280			FIXING DRIVE ASS'Y.......................................................................................2-51
300			CASSETTE ASSEMBLY (UPPER) (EXCEPT 1 CASSETTE model)...............2-52
301			CASSETTE ASSEMBLY (LOWER) (EXCEPT 1 CASSETTE model)...............2-57
310			PAPER PICK-UP ASSEMBLY (UPPER) (EXCEPT 1 CASSETTE model).......2-60
311			PAPER PICK-UP ASSEMBLY (LOWER) (EXCEPT 1 CASSETTE model)......2-64
350			2ND/3RD PAPER DELIVERY ASS'Y (2/3 DELIVERY model).........................2-67
351			2ND/3RD DRIVE FRAME ASSEMBLY (2/3 DELIVERY model).......................2-68
352			2ND/3RD DELIVERY GUIDE ASS'Y (2/3 DELIVERY model)..........................2-70
460			LASER SCANNER UNIT..................................................................................2-74
530			INTER. TRANSFER BELT ASS'Y.....................................................................2-75
810			FIXING ASSEMBLY..........................................................................................2-76
900			CONTROLLER BOX ASSEMBLY....................................................................2-77
930			MAIN CONTROLLER PCB ASS'Y, 1................................................................2-79
931			MAIN CONTROLLER PCB ASS'Y, 2................................................................2-80
960			AC DRIVER PCB ASSEMBLY..........................................................................2-81
980			HIGH VOLTAGE PCB ASSEMBLY..................................................................2-82

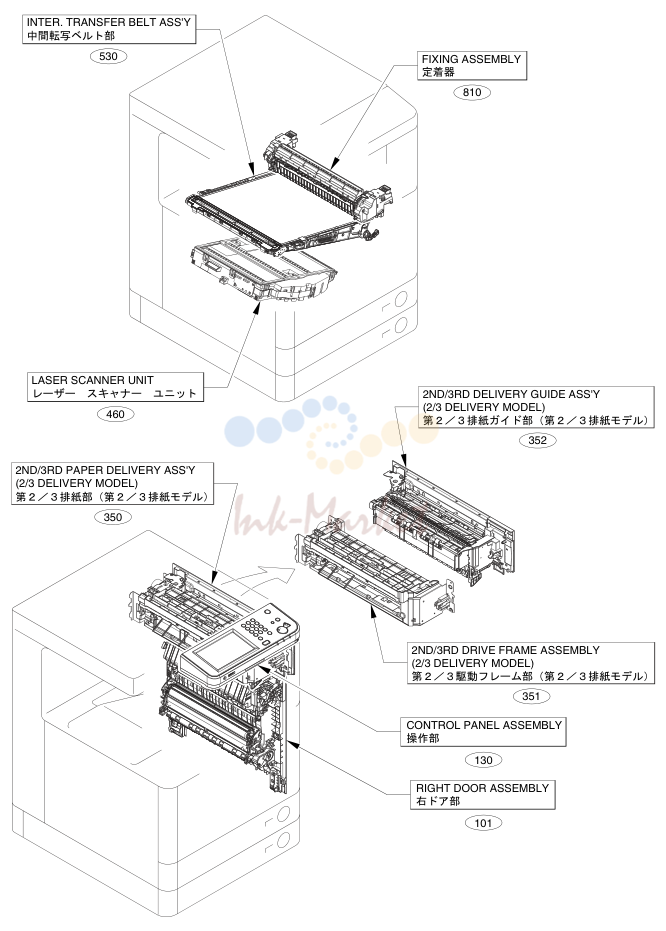

2. NPN RF ACCESSORIES

№	Артикул	Описание
1	FK2-9309-000 запросить цену →	1 CD-ROM, SOFTWARE FOR PCL English,French,Italian,Ger
1	FK2-9308-000 запросить цену →	1 CD-ROM, SOFTWARE FOR UFR II English,French,Italian,Ger
1	FK2-9307-000 запросить цену →	1 CD-ROM, SOFTWARE FOR UFR II
2	FC9-0145-000 запросить цену →	2 PLATE, SIZE INDICATION
3	FL3-9015-000 запросить цену →	1 MOUNT, ENVELOPE PAPER PICK-UP
4	FE2-2827-000 запросить цену →	1 LABEL, INSTRUCTIONS
5	FE2-2828-000 запросить цену →	1 LABEL, ENVELOPE PAPER PICK-UP

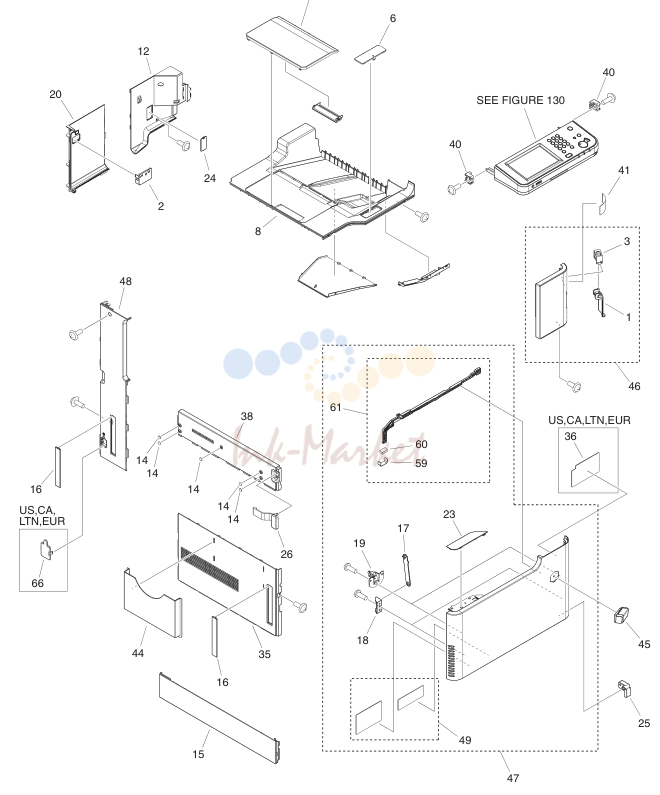

3. NPN RF EXTERNAL COVERS, PANELS, ETC.

№	Артикул	Описание
1	FC8-4000-000 запросить цену →	1 COVER, MAIN SWITCH
2	FC8-5363-000 запросить цену →	1 PLATE, 2ND DELIV. TRAY SUPPORT
3	FC8-5378-000 запросить цену →	1 MOUNT, SWITCH COVER
4	FM3-8150-000 запросить цену →	1 DOOR ASSEMBLY, RIGHT LOWER
5	FC8-8444-000 запросить цену →	1 COVER, RIGHT REAR SUB
6	FC8-8186-000 запросить цену →	1 COVER, INNER SUB,
7	FC8-8187-000 запросить цену →	1 COVER, 1ST PAPER DELIVERY
8	FE2-0330-000 запросить цену →	1 TRAY, 1ST PAPER DELIVERY
9	FC8-8190-000 запросить цену →	1 COVER, RIGHT LOWER SUB,
10	FC8-8191-000 запросить цену →	1 COVER, RIGHT LOWER SUB,
11	FC8-8192-010 запросить цену →	1 COVER, REAR UPPER,
12	FC8-8193-010 запросить цену →	1 COVER, INNER REAR,
13	FC8-8196-000 запросить цену →	1 COVER, REAR
14	FC9-7297-000 запросить цену →	5 SEAL, BLANKING
15	FC8-8198-000 запросить цену →	1 COVER, LEFT LOWER
16	FC8-8201-000 запросить цену →	4 COVER, GRIP
17	FC8-8203-000 запросить цену →	2 ARM, FRONT COVER, B
18	FC8-8204-000 запросить цену →	2 MOUNT, STOPPER ARM
19	FC8-8205-000 запросить цену →	2 HOOK, COVER, FRONT
20	FC8-8207-010 запросить цену →	1 COVER, INNER REAR,
21	FC8-8443-000 запросить цену →	1 COVER, RIGHT FRONT SUB
22	FC8-8286-000 запросить цену →	1 COVER, REAR UPPER,
23	FC8-8290-000 запросить цену →	1 COVER, INNER SUB,
24	FE2-0329-000 запросить цену →	1 COVER, REAR RIGHT, SMALL
25	FC8-8512-000 запросить цену →	1 PLATE, FRONT DOOR FIXED
26	FC8-8638-000 запросить цену →	1 PLATE, STATIC CHARGE, LEFT
27	FC8-8637-000 запросить цену →	1 PLATE, STATIC CHARGE, RIGHT
28	FC8-8344-000 запросить цену →	1 COVER, CONNECTOR,
29	FC8-8346-000 запросить цену →	2 COVER, FAX CONNECTOR
30	FC8-8359-000 запросить цену →	1 COVER, HARD DISK DRIVE HDD model
31	FC8-8445-000 запросить цену →	1 COVER, INNER BOTTOM
32	FC8-4649-000 запросить цену →	2 ROLLER, BOTTLE TRAY
33	FC9-8612-000 запросить цену →	1 GUIDE, REVERSE BACK END 2/3 DELIVERY model
34	FC8-8543-000 запросить цену →	1 COVER, 2ND PAPER DELIVERY
35	FE2-0541-000 запросить цену →	1 COVER, LEFT FRONT
36	FC8-8622-000 запросить цену →	1 LABEL, TONER MODEL US,CA,LTN
36	FC8-8623-000 запросить цену →	1 LABEL, TONER MODEL EUR
37	FU7-2759-000 запросить цену →	2 SPRING, TENSION
38	FE2-0542-000 запросить цену →	1 COVER, LEFT FRONT, UPPER
39	FC8-8617-000 запросить цену →	1 COVER, RIGHT LOWER SUB,
40	FE2-0531-000 запросить цену →	2 STOPPER, RAIL
41	FC9-7863-000 запросить цену →	1 LABEL, MAIN POWER SUPPLY EUR
41	FC9-7862-000 запросить цену →	1 LABEL, MAIN POWER SUPPLY
42	FU5-1035-000 запросить цену →	4 BUSHING
43	FC8-8645-000 запросить цену →	1 COVER, SLOT HDD model
44	FC0-2633-000 запросить цену →	1 HOLDER, SERVICE BOOK
45	FL3-1185-000 запросить цену →	1 EMBLEM
46	FM3-8077-000 запросить цену →	1 FRONT UPPER COVER ASSEMBLY
47	FM3-8078-000 запросить цену →	1 FRONT DOOR ASSEMBLY
48	FM3-8079-010 запросить цену →	1 LEFT REAR COVER ASSEMBLY
49	FC0-2901-000 запросить цену →	1 LABEL, LASER CAUTION
50	FU7-8521-000 запросить цену →	1 LABEL, GROUNDING CAUTION EUR
51	FM3-8083-000 запросить цену →	1 RIGHT UPPER SUB COVER ASSEMBLY
52	FU7-8471-000 запросить цену →	1 LABEL, HARD DISK DRIVE CAUTION HDD model
53	FS7-2788-000 запросить цену →	4 SPRING, COMPRESSION
54	FC8-8228-000 запросить цену →	1 HINGE, RIGHT DOOR, FRONT
55	FC8-8240-000 запросить цену →	1 HOLDER, M.P. STOPPER
56	FC8-8515-000 запросить цену →	1 COVER, CASSETTE RIGHT UPPER,
57	FC8-8516-000 запросить цену →	1 COVER, CASSETTE RIGHT UPPER,
58	FC8-8341-000 запросить цену →	1 COVER, WASTE TONER
59	FC8-8634-000 запросить цену →	1 SHEET, GLASS CLEANING
60	FC8-8635-000 запросить цену →	1 PAD, GLASS CLEANING
61	FM3-8260-000 запросить цену →	1 GLASS CLEANING ARM ASSEMBLY
62	FC5-0631-000 запросить цену →	2 HOOK, RIGHT DOOR
63	FC8-3782-000 запросить цену →	2 ROLLER, PAPER FEED
64	FC8-5164-000 запросить цену →	1 STOPPER, DOOR, RIGHT LOWER
65	FC8-8172-000 запросить цену →	1 HANDLE, DOOR
66	FC8-4137-000 запросить цену →	1 COVER, ENV. HEATER SWITCH US,CA,LTN,EUR
67	FC8-8291-000 запросить цену →	1 COVER, RIGHT UPPER
68	FC8-8544-000 запросить цену →	1 COVER, REVERSE BLANKING
69	FC8-8631-000 запросить цену →	1 COVER, REAR UPPER, 2 EXCEPT HDD model
70	FE3-3788-000 запросить цену →	2 SHEET, EXTRACTION ROLLER
71	FE3-4452-000 запросить цену →	2 SHEET, RIGHT DOOR, LOWER

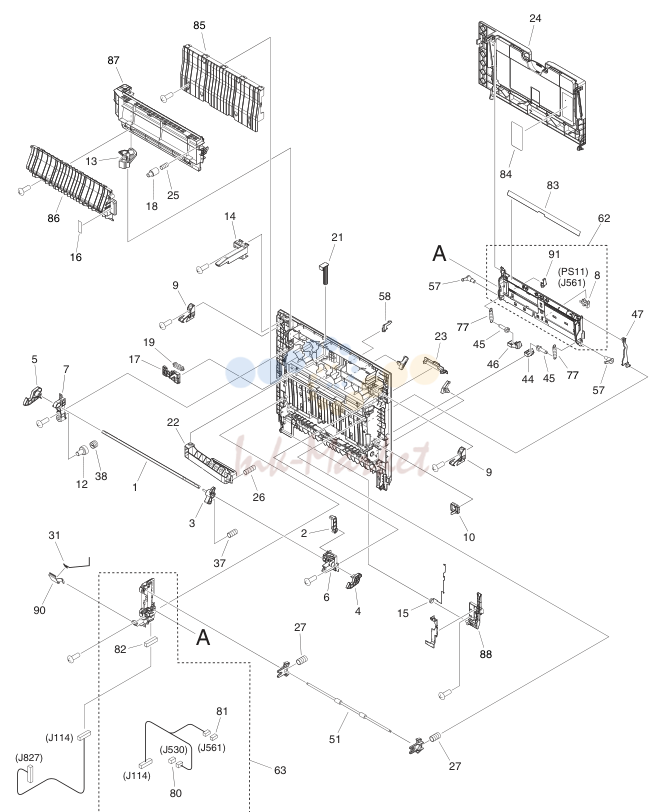

4. FM3-8036-000 1 RIGHT DOOR ASSEMBLY

№	Артикул	Описание
1	FC0-0618-000 запросить цену →	1 SHAFT
2	FC0-0619-000 запросить цену →	1 LINK, HANDLE
3	FC0-0620-000 запросить цену →	1 LEVER, LINK
4	FC0-0622-000 запросить цену →	1 LATCH, FRONT
5	FC0-0623-000 запросить цену →	1 LATCH, REAR
6	FC0-0624-000 запросить цену →	1 HOLDER, LATCH, FRONT
7	FC0-0625-000 запросить цену →	1 HOLDER, LATCH, REAR
8	WG8-5696-000 запросить цену →	1 PHOTO INTERRUPTER, TLP1243 PS11
9	FC0-0627-000 запросить цену →	2 HOOK
10	FC0-0628-000 запросить цену →	1 LEVER, LOCK
11	FC0-0629-000 запросить цену →	1 SHEET, BASE GUIDE
12	FC0-0630-000 запросить цену →	1 PIN, PRESSURE
13	FC8-8226-000 запросить цену →	1 STOPPER, PAPER DELIVERY GUIDE
14	FC8-8241-000 запросить цену →	1 STOPPER
15	FC8-8348-000 запросить цену →	1 SPRING, GROUNDING
16	FC8-8355-000 запросить цену →	1 LABEL, LASER CAUTION
17	FC8-8356-000 запросить цену →	1 FLAG, OPEN/CLOSE SENSOR
18	FC8-8413-000 запросить цену →	1 PIN, POSITIONING
19	FC8-8492-000 запросить цену →	1 ROLLER, REEL
20	FC8-8524-000 запросить цену →	1 SHEET, NOISE-PROOF
21	FC8-8538-000 запросить цену →	1 SHAFT, HANDLE FIXED
22	FC8-8539-000 запросить цену →	1 HANDLE
23	FE2-1999-000 запросить цену →	1 COVER, PAPER PICK-UP ROLLER
24	FM3-8038-000 запросить цену →	1 MULTI PAPER PICK-UP TRAY ASS'Y
25	FU7-2768-000 запросить цену →	1 SPRING, COMPRESSION
26	FU7-2782-000 запросить цену →	1 SPRING, COMPRESSION
27	FU7-2792-000 запросить цену →	2 SPRING, COMPRESSION
28	FU7-2797-000 запросить цену →	2 SPRING, COMPRESSION
29	FU7-2798-000 запросить цену →	2 SPRING, COMPRESSION
30	FU7-2799-000 запросить цену →	2 SPRING, COMPRESSION
31	FU7-2800-000 запросить цену →	1 SPRING, POWER DISPATCHING
32	FU7-2801-000 запросить цену →	1 SPRING, GROUNDING
33	FU7-2803-000 запросить цену →	2 SPRING, COMPRESSION
34	FU7-2804-000 запросить цену →	2 SPRING, COMPRESSION
35	FU7-2805-000 запросить цену →	1 SPRING, COMPRESSION
36	FU7-2814-000 запросить цену →	1 SPRING, TENSION
37	FU7-2819-000 запросить цену →	1 SPRING, COMPRESSION
38	FU7-2820-000 запросить цену →	1 SPRING, COMPRESSION
39	FE2-2083-000 запросить цену →	1 CLAMP, LEVER, REAR
40	FE2-2088-000 запросить цену →	1 STOPPER, PAPER PICK-UP SHAFT
41	FU9-2519-000 запросить цену →	1 SPRING, TORSION
42	FE2-2025-000 запросить цену →	1 FLAG, SENSOR
43	FE2-1989-000 запросить цену →	1 COVER, GEAR
44	FE2-2047-000 запросить цену →	1 HOOK, SPRING, LEFT
45	FE2-2048-000 запросить цену →	2 PIN, SPRING HOOK
46	FE2-2049-000 запросить цену →	1 HOOK, SPRING, RIGHT
47	FE2-2050-000 запросить цену →	1 LINK, M.P. HINGE
48	FE2-1975-000 запросить цену →	1 PLATE, GROUNDING
49	FE2-2110-000 запросить цену →	1 CLIP
50	FE2-1992-000 запросить цену →	1 COVER, GROUNDING
51	RC2-7271-000 запросить цену →	1 ROLLER, DUPLEXING PAPER FEED
52	RC2-7280-000 запросить цену →	1 ROLLER, REG.
53	FU9-2521-000 запросить цену →	1 SPRING, TORSION
54	FE2-2115-000 запросить цену →	1 HOOK, FRONT
55	FE2-2116-000 запросить цену →	1 HOOK, REAR
56	FE2-2117-000 запросить цену →	1 GUIDE, CONDUCTIVE
57	FE2-2118-000 запросить цену →	2 HOOK
58	FE2-1996-000 запросить цену →	1 COVER, CABLE
59	RM1-6041-000 запросить цену →	1 SECONDARY TRANSFER GUIDE ASS'Y
60	RM1-6049-000 запросить цену →	1 M.P. PAPER PICK-UP GEAR ASS'Y
61	RM1-6050-000 запросить цену →	1 M.P. PAPER PICK-UP SHAFT ASS'Y
62	RM1-6124-000 запросить цену →	1 MP LIFTER PLATE ASS'Y
63	RM1-6151-000 запросить цену →	1 DUPLEXING GEAR COVER ASSEMBLY
64	RL1-2244-000 запросить цену →	1 ROLLER, PAPER PICK-UP [DP]
65	RM1-6163-040 запросить цену →	1 MULTI-PURPOSE SEP. PAD KIT [DP]
66	RM1-7928-000 запросить цену →	1 2ND TRANSFER ROLLER ASS'Y [DP]
67	RM1-6790-000 запросить цену →	1 SOLENOID SL3
68	FU6-1110-000 запросить цену →	1 BUSHING
69	FU6-1578-000 запросить цену →	1 BUSHING
70	FU6-1579-000 запросить цену →	1 BUSHING
71	FU6-1580-000 запросить цену →	1 BUSHING
72	FU6-1581-000 запросить цену →	1 BUSHING
73	FU0-0198-000 запросить цену →	1 GEAR, 16T
74	FU0-0183-000 запросить цену →	1 GEAR, 21T
75	FU9-2526-000 запросить цену →	1 SPRING, TORSION
76	RU6-2693-000 запросить цену →	1 SPRING, COMPRESSION
77	FU9-2516-000 запросить цену →	2 SPRING, TENSION
78	FU9-2530-000 запросить цену →	1 SPRING, COMPRESSION
79	FU9-2528-000 запросить цену →	1 SPRING, TORSION
80	VS1-7177-002 запросить цену →	1 CONNECTOR, SNAP TIGHT, BK
81	VS1-7207-003 запросить цену →	1 CONNECTOR, SNAP TIGHT, BK
82	VS1-7207-007 запросить цену →	1 CONNECTOR, SNAP TIGHT
83	FE2-1822-000 запросить цену →	1 LABEL, FEED SIZE SEE NOTE INCH/A SIZE
83	FE2-1823-000 запросить цену →	1 LABEL, FEED SIZE SEE NOTE A SIZE
83	FE2-1824-000 запросить цену →	1 LABEL, FEED SIZE
84	FC9-8584-000 запросить цену →	1 LABEL, PAPER SET INSTRUCTION
84	FC9-8585-000 запросить цену →	1 LABEL, PAPER SET INSTRUCTION
85	FC8-8235-000 запросить цену →	1 GUIDE, RIGHT DOOR, UPPER
86	FC8-8251-000 запросить цену →	1 GUIDE, PAPER DELIVERY,
87	FC8-8252-000 запросить цену →	1 GUIDE, PAPER DELIVERY,
88	FC8-8353-000 запросить цену →	1 HINGE, RIGHT DOOR, REAR
89	FM3-8039-000 запросить цену →	1 INNER GUIDE ASSEMBLY
90	FE2-1976-000 запросить цену →	1 PLATE, POWER DISPATCHING

5. NPN RF INTERNAL COMPONENTS 1

№	Артикул	Описание
1	FC6-4023-000 запросить цену →	1 FILTER, AIR
2	FC8-8199-000 запросить цену →	1 COVER, INNER, RIGHT
3	FC8-8274-000 запросить цену →	1 HOLDER, ENVIRONMENT SENSOR
4	FC8-8342-000 запросить цену →	1 ARM, COVER
5	FC8-8343-000 запросить цену →	1 COVER, INNER, LEFT
6	FC8-8364-000 запросить цену →	1 LINK, DOOR, FRONT
7	FC8-8365-000 запросить цену →	1 HOLDER, LINK
8	FC8-8464-000 запросить цену →	1 HOLDER, INTERLOCK SWITCH
9	FC8-8626-000 запросить цену →	1 ARM, COVER
10	FC8-8627-000 запросить цену →	1 SPRING, TORSION
11	FC8-8636-000 запросить цену →	1 SHAFT
12	FE2-0333-000 запросить цену →	1 HOLDER, SWITCH
13	FE2-1825-000 запросить цену →	1 SHEET, CROSSMEMBER,RIGHT UPPER
14	FE2-2084-000 запросить цену →	1 LEVER, INTERLOCK
15	FE2-2086-000 запросить цену →	2 LEVER, TOGGLE
16	FK2-0360-000 запросить цену →	2 FAN FM1,FM4
17	FK2-2064-000 запросить цену →	1 FAN FM7
18	FK3-2835-000 запросить цену →	1 SWITCH, MAIN POWER SUPPLY
19	FK3-3134-000 запросить цену →	1 CABLE, UI
20	FL3-7841-000 запросить цену →	1 LABEL, SERVICE
21	FM3-8635-000 запросить цену →	1 CABLE, PROCESSOR INTERFACE
22	FM4-1895-000 запросить цену →	1 SWITCH CABLE UNIT, INTERLOCK SW4,SW5
23	FM4-1903-000 запросить цену →	1 CABLE, FRONT DOOR DETECT
24	FU7-2773-000 запросить цену →	1 SPRING, COMPRESSION
25	FU7-2778-000 запросить цену →	1 SPRING, TENSION
26	FU7-2810-000 запросить цену →	1 SPRING, TORSION
27	FU7-2811-000 запросить цену →	1 SPRING, COMPRESSION
28	FU7-2817-000 запросить цену →	1 SPRING, TENSION
29	RK2-2884-000 запросить цену →	1 ENVIRONMENT SENSOR PCB ASS'Y
30	VS1-7177-003 запросить цену →	1 CONNECTOR, SNAP TIGHT, BK
31	VS1-7177-004 запросить цену →	1 CONNECTOR, SNAP TIGHT, BK

6. NPN RF INTERNAL COMPONENTS 2

№	Артикул	Описание
1	FC8-8146-000 запросить цену →	1 GUIDE, PRE-FIXING
2	FM3-8071-000 запросить цену →	1 DUPLEXING GUIDE ASSEMBLY
3	FU9-2529-000 запросить цену →	1 SPRING, TENSION
4	FC8-8246-000 запросить цену →	1 LINK, RIGHT DOOR, FRONT
5	FC8-8351-000 запросить цену →	1 LINK, RIGHT DOOR
6	FC8-8352-000 запросить цену →	1 ARM, RELEASE
7	FC8-8480-000 запросить цену →	1 RAIL, I.T.B. GUIDE, FRONT,
8	FC8-8513-000 запросить цену →	1 RAIL, DOOR LINK
9	FC8-8514-000 запросить цену →	1 GUIDE, ARM
10	FC9-8615-000 запросить цену →	1 LABEL, I.T.B. CAUTION
11	FM3-8117-020 запросить цену →	1 REGISTRATION SENSING ASSEMBLY
12	FM3-8166-000 запросить цену →	1 POWER DISPATCHING ASS'Y,
13	FM3-8167-000 запросить цену →	1 POWER DISPATCHING ASS'Y,
14	FU7-2761-000 запросить цену →	1 SPRING, TENSION
15	FU7-2764-000 запросить цену →	4 SPRING, COMPRESSION
16	FU7-2775-000 запросить цену →	2 SPRING, COMPRESSION
17	FU7-2796-000 запросить цену →	2 SPRING, TENSION
18	FU7-2802-000 запросить цену →	1 SPRING, TENSION
19	FE2-2003-000 запросить цену →	1 RAIL, DOOR LINK, FRONT LOWER
20	FE2-2040-000 запросить цену →	1 LINK,I.T.BELT COUPLING RELEASE
21	FE2-2044-000 запросить цену →	1 COVER, DUPLEXING GEAR
22	FE2-2045-000 запросить цену →	1 HOOK, DUPLEXING SPRING
23	FC0-2640-000 запросить цену →	1 RAIL, I.T.BELT GUIDE
24	FE2-1990-000 запросить цену →	1 SUPPORT, FRAME
25	FE2-2016-000 запросить цену →	1 SUPPORT, FRAME
26	FE2-2099-000 запросить цену →	1 LEVER, PUSH
27	FE2-2100-000 запросить цену →	1 LEVER, LIFT,
28	FE2-2101-000 запросить цену →	1 LEVER, LIFT,
29	FE2-2102-000 запросить цену →	1 SLIDER, PUSH
30	FE2-2103-000 запросить цену →	1 GUIDE, SLIDE
31	FE2-2027-000 запросить цену →	1 COVER, GUIDE
32	FE2-1995-000 запросить цену →	1 DUCT, JOINT
33	RK2-3298-000 запросить цену →	1 MOTOR, STEPPING, DC M19
34	RL1-2235-000 запросить цену →	1 PLATE, LOCK, FRONT
35	RL1-2236-000 запросить цену →	1 PLATE, 2ND TRNSFR. LOCK
36	RL1-2266-000 запросить цену →	1 PLATE, DUPLEXING DRIVE GEAR
37	RM1-8830-000 запросить цену →	1 PAPER DELIVERY ASS'Y
38	FU0-0178-000 запросить цену →	1 GEAR, 25T
39	FU0-0179-000 запросить цену →	1 GEAR, 25T
40	FU0-0180-000 запросить цену →	1 GEAR, 74T
41	FU9-2514-000 запросить цену →	2 SPRING, TENSION
42	VS1-8412-011 запросить цену →	1 CONNECTOR, SNAP TIGHT, BL
43	VS1-8412-017 запросить цену →	1 CONNECTOR, SNAP TIGHT, BL
44	VS1-7177-003 запросить цену →	1 CONNECTOR, SNAP TIGHT, BK
45	VS1-7177-006 запросить цену →	1 CONNECTOR, SNAP TIGHT, BK
46	VS1-7207-019 запросить цену →	1 CONNECTOR, SNAP TIGHT, BK
47	XA9-1671-000 запросить цену →	AR SCREW, D, M3X8
48	XA9-1561-000 запросить цену →	2 SCREW, RS, M3X6
49	FC8-8245-000 запросить цену →	1 PLATE, RIGHT DOOR LINK, FRONT
50	FC8-8247-000 запросить цену →	1 STOPPER, RIGHT DOOR LINK,FRONT
51	FC8-8349-000 запросить цену →	1 STOPPER, RIGHT DOOR LINK, REAR
52	FC8-8350-000 запросить цену →	1 PLATE, RIGHT DOOR LINK, REAR
53	FC0-6693-000 запросить цену →	1 SHEET, PRE-FIXING GUIDE
54	FM0-1915-000 запросить цену →	1 CABLE,PAPER DELIVERY GUIDE,LW.
55	FE3-3948-000 запросить цену →	1 SPACER, POSITIONING
56	XA9-1980-000 запросить цену →	3 SCREW, D, M3X6

7. NPN RF INTERNAL COMPONENTS 3

№	Артикул	Описание
1	FU9-2512-000 запросить цену →	1 SPRING, TORSION
2	FM3-8013-000 запросить цену →	1 ITB GUIDE RAIL ASS'Y, FRONT,
3	FM3-8014-000 запросить цену →	1 ITB GUIDE RAIL ASS'Y, REAR,
4	FM3-8018-000 запросить цену →	1 I.T.BELT GUIDE RAIL ASS'Y, F
5	FM3-8021-000 запросить цену →	4 HANDLE,MAIN BODY
6	FM3-8031-000 запросить цену →	1 RIGHT DOOR TOGGLE ASS'Y, FRONT
7	FM3-8032-000 запросить цену →	1 RIGHT DOOR TOGGLE ASS'Y, REAR
8	FM3-8033-000 запросить цену →	1 I.T.BELT GUIDE RAIL ASS'Y, R
9	FE2-2013-000 запросить цену →	1 LEVER, SWITCHING
10	FM3-8179-010 запросить цену →	1 LOW VOLTAGE POWER SUPPLY ASS'Y
11	WE8-6449-000 запросить цену →	1 CORE, FERRITE
12	FE2-2106-000 запросить цену →	2 LOCK, DOOR LINK, RIGHT
13	RL1-2281-000 запросить цену →	1 PLATE, RT. DOOR LINK FIXED, FR
14	RL1-2282-000 запросить цену →	1 PLATE, RT. DOOR LINK FIXED, RR
15	FE2-2020-000 запросить цену →	2 SHAFT, RIGHT DOOR LINK
16	XA9-1671-000 запросить цену →	AR SCREW, D, M3X8
17	VS1-7177-003 запросить цену →	2 CONNECTOR, SNAP TIGHT, BK
18	VS1-7207-019 запросить цену →	1 CONNECTOR, SNAP TIGHT, BK
19	VS1-7207-003 запросить цену →	2 CONNECTOR, SNAP TIGHT, BK
20	FL3-9360-000 запросить цену →	1 PLATE, READER MOUNTING
21	FE2-0798-000 запросить цену →	1 SPACER
22	FM3-8634-000 запросить цену →	1 CABLE, REG. SENSING CONNECTING
23	FM3-8183-000 запросить цену →	1 POWER SUPPLY CABLE ASSEMBLY
24	FE2-0524-000 запросить цену →	1 RAIL, CONTROL PANEL ASS'Y, LF.
25	FE2-0525-000 запросить цену →	1 RAIL, CONTROL PANEL ASS'Y, RT
26	FE2-0526-000 запросить цену →	1 COVER, RAIL
27	FE2-0533-000 запросить цену →	1 SPRING, GROUNDING
28	FE2-0538-000 запросить цену →	1 PLATE, USB MOUNTING
29	FK3-3135-000 запросить цену →	1 CABLE, USB
30	FC8-8105-000 запросить цену →	2 PLATE, READER FIXED

8. NPN RF INTERNAL COMPONENTS 4

№	Артикул	Описание
1	FC8-7978-000 запросить цену →	3 LEVER, TOGGLE, COLOR
2	FC8-7979-000 запросить цену →	1 LEVER, TOGGLE, BLACK
3	FC8-7991-000 запросить цену →	1 LEVER, HOLD, BLACK
4	FC8-7992-000 запросить цену →	3 LEVER, HOLD, COLOR
5	FC8-8026-000 запросить цену →	4 LEVER, SHUTTER,
6	FC8-8027-000 запросить цену →	4 LEVER, SHUTTER,
7	FC8-8028-000 запросить цену →	4 LEVER, SHUTTER,
8	FC8-8032-000 запросить цену →	8 LINK, SHUTTER,
9	FC8-8033-000 запросить цену →	4 LINK, SHUTTER,
10	FC8-8220-000 запросить цену →	1 GUIDE, CROSSMEMBER, LOWER
11	FC8-8530-000 запросить цену →	4 HOLDER, CONNECTOR
12	FC8-8606-000 запросить цену →	1 GUIDE, FRONT
13	FC9-8606-000 запросить цену →	1 SPRING, RETAINING
14	FK2-9199-000 запросить цену →	1 CABLE, FLEXIBLE FLAT
15	FC8-8029-000 запросить цену →	4 CAP, SHUTTER LEVER
16	FU7-2750-000 запросить цену →	4 SPRING, TENSION
17	FU7-2763-000 запросить цену →	4 SPRING, TENSION
18	FE2-1985-000 запросить цену →	1 GUIDE,
19	VS1-7177-002 запросить цену →	4 CONNECTOR, SNAP TIGHT, BK
20	VS1-7177-003 запросить цену →	4 CONNECTOR, SNAP TIGHT, BK
21	VS1-7177-005 запросить цену →	4 CONNECTOR, SNAP TIGHT, BK
22	VS1-7177-006 запросить цену →	4 CONNECTOR, SNAP TIGHT, BK
23	VS1-8412-015 запросить цену →	1 CONNECTOR, SNAP TIGHT, BL
24	VS1-8412-027 запросить цену →	1 CONNECTOR, SNAP TIGHT, BL
25	VS1-8412-029 запросить цену →	1 CONNECTOR, SNAP TIGHT, BL
26	FM3-8182-000 запросить цену →	1 LEFT CABLE ASSEMBLY
27	FM3-8644-000 запросить цену →	1 CABLE, BUFFER CONNECTING

9. NPN RF INTERNAL COMPONENTS 5

№	Артикул	Описание
1	FC8-4649-000 запросить цену →	16 ROLLER, BOTTLE TRAY
2	FC8-7951-000 запросить цену →	8 HINGE
3	FC8-7952-000 запросить цену →	1 COVER, SIDE, BLACK
4	FC8-7971-000 запросить цену →	3 COVER, SIDE, COLOR
5	FC8-7958-000 запросить цену →	4 LEVER, LINK,
6	FC8-7989-000 запросить цену →	1 LEVER, LINK, 2, BLACK
7	FC8-7959-000 запросить цену →	3 LEVER, LINK, 2, COLOR
8	FC8-7963-000 запросить цену →	1 COVER, BOTTLE, BLACK
9	FC8-7975-000 запросить цену →	3 COVER, BOTTLE, COLOR
10	FC8-7964-000 запросить цену →	1 GUIDE, BOTTLE INSERT, BLACK
11	FC8-7976-000 запросить цену →	3 GUIDE, BOTTLE INSERT, COLOR
12	FC8-7965-000 запросить цену →	1 PLATE, INSERT GUIDE, BLACK
13	FC8-7977-000 запросить цену →	3 PLATE, INSERT GUIDE, COLOR
14	FC8-7981-000 запросить цену →	4 LEVER, BOTTLE SENSING
15	FC8-7988-000 запросить цену →	4 PLATE, LINK FIXED,
16	FC8-7990-000 запросить цену →	4 PLATE, LINK FIXED,
17	FC8-7994-000 запросить цену →	1 LABEL, COLOR INDICATION
18	FC0-3643-000 запросить цену →	8 BRUSH, CLEANING
19	FM3-8109-000 запросить цену →	4 DEVELOPING DOOR ASSEMBLY
20	FM3-8110-000 запросить цену →	4 RAIL ASSEMBLY
21	FM3-8142-000 запросить цену →	1 BOTTLE BASE ASSEMBLY, BLACK
22	FM3-8144-000 запросить цену →	3 BOTTLE BASE ASSEMBLY, COLOR
23	FC9-8649-000 запросить цену →	1 LEVER, LEFT, BLACK
24	FC9-8651-000 запросить цену →	3 LEVER, LEFT, COLOR
25	FC9-8650-000 запросить цену →	1 LEVER, RIGHT, BLACK
26	FC9-8652-000 запросить цену →	3 LEVER, RIGHT, COLOR
27	FM3-8084-010 запросить цену →	1 TONER FEED ASSEMBLY, BLACK
28	FM3-8085-000 запросить цену →	3 TONER FEED ASSEMBLY, COLOR
29	FU7-2823-000 запросить цену →	4 SPRING, TENSION
30	FM3-8111-000 запросить цену →	4 CONTACT HOLDER UNIT
31	FM3-8636-000 запросить цену →	4 SWITCH CABLE UNIT, BOTTLE SW8,SW9,SW10,SW11
1		CASSETTE model
1		CASSETTE model
1		CASSETTE model
15		1 CASSETTE
10		model

10. NPN RF INTERNAL COMPONENTS 6

№	Артикул	Описание
1	FC0-3651-000 запросить цену →	1 TAPE, GROUNDING
2	FC8-4999-000 запросить цену →	1 ROLLER, RAIL
3	FC8-8174-000 запросить цену →	1 COVER, CONNECTOR 230V
4	FC8-8176-000 запросить цену →	1 LEVER, SENSOR
5	FC8-8177-000 запросить цену →	1 HOLDER, SWITCH
6	XA9-1016-000 запросить цену →	1 SCREW W/WASHER, M3X6 230V
7	FC8-8237-000 запросить цену →	1 MOUNT, CASSETTE POSITIONING
8	FC8-8628-000 запросить цену →	1 SPRING, GROUNDING
9	XA9-1671-000 запросить цену →	AR SCREW, D, M3X8
10	FM3-5933-000 запросить цену →	1 AUTO SIZE DETECT ASSEMBLY
11	FM3-7843-000 запросить цену →	1 CABLE, MOTOR CONNECTING
12	FM3-8647-000 запросить цену →	1 SWITCH CABLE UNIT, OPEN/CLOSE SW18
13	FM0-4833-000 запросить цену →	1 CASSETTE HEATER ASSEMBLY 230V
14	FU6-8647-000 запросить цену →	1 LABEL, HIGH TMP. CAUTION 230V
15	VS1-8412-011 запросить цену →	1 CONNECTOR, SNAP TIGHT, BL
16	FC8-8097-000 запросить цену →	1 GUIDE, RIGHT RAIL, FRONT
17	FC8-8099-000 запросить цену →	1 GUIDE, RIGHT RAIL, REAR
18	FC8-8180-000 запросить цену →	1 COVER, CASSETTE FRONT 1 CASSETTE model
19	FC9-8588-000 запросить цену →	1 SEAL, BLANKING US,CA,LTN,EUR
1		CASSETTE model 1 CASSETTE model
1		CASSETTE model SEE FIGURE 310A
1		CASSETTE model
1		CASSETTE model
1		CASSETTE model
1		CASSETTE model
14		4 EXCEPT
1		CASSETTE model
1		CASSETTE model
4		1 CASSETTE model
1		CASSETTE model 1 CASSETTE model

11. NPN RF INTERNAL COMPONENTS 7

№	Артикул	Описание
1	FC8-8185-010 запросить цену →	1 GUIDE, PAPER FEED
2	FE2-0616-000 запросить цену →	1 FLAG, PAPER SENSOR
2	FC8-8233-000 запросить цену →	1 FLAG, PAPER SENSOR 1 CASSETTE model
3	FE2-0617-000 запросить цену →	1 SHAFT, TRANSMISSION
3	RC2-6598-000 запросить цену →	1 SHAFT, TRANSMISSION 1 CASSETTE model
4	FM0-1641-000 запросить цену →	1 CASSETTE RAIL ASS'Y, LEFT
4	FM3-8025-000 запросить цену →	1 CASSETTE RAIL ASS'Y, LEFT 1 CASSETTE model
5	FM0-1642-000 запросить цену →	1 PAPER SENSOR ASSEMBLY
5	FM3-8035-000 запросить цену →	1 PHOTO SENSOR ASSEMBLY 1 CASSETTE model
6	FM0-1643-000 запросить цену →	1 CASSETTE RAIL ASS'Y, RIGHT
6	FM3-8026-010 запросить цену →	1 CASSETTE RAIL ASS'Y, RIGHT 1 CASSETTE model
7	FM0-1657-000 запросить цену →	1 SEPARATION ROLLER ASS'Y
7	FM4-8108-000 запросить цену →	1 SEPARATION ROLLER ASS'Y 1 CASSETTE model [DP]
8	FM0-1659-000 запросить цену →	1 CABLE,PAPER PICK-UP CONNECTING
9	FM0-1669-000 запросить цену →	1 REMNANT DETECT ASSEMBLY
10	FM3-8149-000 запросить цену →	1 CASSETTE RAIL ASSEMBLY, RIGHT
11	FM3-8607-000 запросить цену →	1 PAPER SENSOR PCB ASSEMBLY PS13,PS14
12	FU7-2758-000 запросить цену →	1 SPRING, COMPRESSION
13	XA9-1671-000 запросить цену →	AR SCREW, D, M3X8
14	XH9-0136-000 запросить цену →	2 FOOT, RUBBER
9		PART
19		SEE FIGURE
2		SEE FIGURE

12. NPN RF MACHINE REAR PLATE 1

№	Артикул	Описание
1	FC8-8363-000 запросить цену →	1 CAP, WASTE TONER CASE
2	FC8-8496-000 запросить цену →	2 STRAP, WASTE TONER
3	FC8-8497-000 запросить цену →	1 HOLDER, SWITCH, UPPER
4	FC8-8498-000 запросить цену →	1 LEVER, SENSOR
5	FC8-8499-000 запросить цену →	1 HOLDER, SWITCH, LOWER
6	FM0-1653-000 запросить цену →	1 AC CABLE ASSEMBLY
7	FM0-1680-000 запросить цену →	1 HEATER CONNECTING CABLE ASS'Y 120V
7	FM0-1681-000 запросить цену →	1 HEATER CONNECTING CABLE ASS'Y 230V
8	FM0-1905-000 запросить цену →	1 DC CONTROLLER PCB ASSEMBLY
9	FM0-1914-000 запросить цену →	1 CABLE, REAR UPPER
10	FM3-8137-010 запросить цену →	1 WASTE TONER CASE ASSEMBLY [DP]
11	FM3-8138-010 запросить цену →	1 WASTE TONER INNER CASE ASS'Y
12	FM3-8190-000 запросить цену →	1 ENVIRONMENT HEATER PCB ASS'Y 230V
13	FM3-8623-000 запросить цену →	1 CABLE, HEATER
14	FM3-8626-000 запросить цену →	1 SWITCH CABLE UNIT, ENVIRONMENT SW17 230V
15	FM4-1894-000 запросить цену →	1 CABLE, WASTE TONER SENSING SW2,SW16
16	VS1-7207-004 запросить цену →	1 CONNECTOR, SNAP TIGHT, BK
17	VS1-8412-019 запросить цену →	1 CONNECTOR, SNAP TIGHT, BL
18	VS1-8412-031 запросить цену →	1 CONNECTOR, SNAP TIGHT, 31P, BL
19	XA9-1671-000 запросить цену →	AR SCREW, D, M3X8
20	WE8-6449-000 запросить цену →	1 CORE, FERRITE
21	FC8-8473-000 запросить цену →	1 PLATE, FIXED
