Brother MX-4100 4200 4300 — каталог запчастей со схемами

Содержание

1. PCBs PR2002016
2. MAIN FRAME UNIT PR2002027
3. COVERS PR2002055
4. PACKING MATERIALS (MX4100/4200)

1. PCBs PR2002016

№	Артикул	Описание
1	LJ8554001 запросить цену →	1 MAIN PCB ASSY A (MX-4100/4300) B512113-200C CHNG VER.#
1	LJ8521001 запросить цену →	1 MAIN PCB ASSY B (MX-4200/4300) B512113-201C CHNG VER.#
2	UH3901001 запросить цену →	5 SENSOR GUIDE
3	LJ8561001 запросить цену →	1 I/F PCB ASSY A (MX-4100/4200) B512122
3	LJ8546001 запросить цену →	1 I/F PCB ASSY B (MX-4300) B512122
4	UK4293001 запросить цену →	1 SENSOR PCB ASSY B512016
5	087321616 запросить цену →	4 TAPTITE, CUP S M3X16
6	087311016 запросить цену →	6 TAPTITE, CUP B M3X10
7	UK4297000 запросить цену →	1 FLAT CABLE 21P
8	LJ0421001 запросить цену →	1 FLOATING HARNESS(MX-4100/4300)
9	087320616 запросить цену →	6 TAPTITE, CUP S M3X6

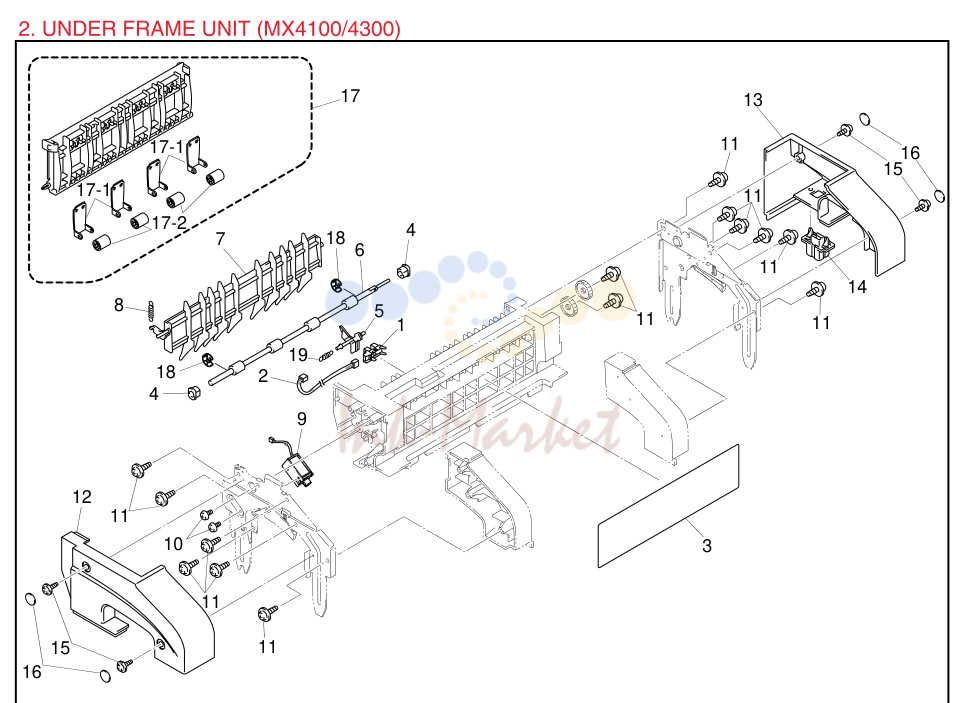

1	UK4325000 запросить цену →	1 PHOTO INTRRUPTER:1241
2	LJ8792001 запросить цену →	1 ENTRANCE SENSOR HARNESS BETA
3	LJ0474001 запросить цену →	1 SHEET U
4	LJ0477001 запросить цену →	2 BUSHING
5	UH3907001 запросить цену →	1 ACTUATOR U
6	LJ0478001 запросить цену →	1 PAPER FEED ROLLER U ASSY
7	LJ0481001 запросить цену →	1 FRAP U
8	UH3915001 запросить цену →	1 SPRING
9	UH3917001 запросить цену →	1 SOLENOID U
10	060300416 запросить цену →	2 SCREW, BIND M3X4
11	087411216 запросить цену →	14 TAPTITE, CUP B M4X12
12	LJ0493001 запросить цену →	1 COVER UL
13	LJ0494001 запросить цену →	1 COVER UR
14	LJ8456001 запросить цену →	1 CONNECTOR:53717-0611
15	087320616 запросить цену →	4 TAPTITE, CUP S M3X6
16	UH3932002 запросить цену →	4 SCREW COVER SHEET (COVER R)
17	LJ0496001 запросить цену →	1 REAR COVER U ASSY
17-1	UH3935001 запросить цену →	4 FEED ROLLER SPRING
17-2	UH3936001 запросить цену →	4 PRESSURE ROLLER U
18	048050346 запросить цену →	2 RETAINING RING, E5
19	LJ0954001 запросить цену →	1 COIL SPRING

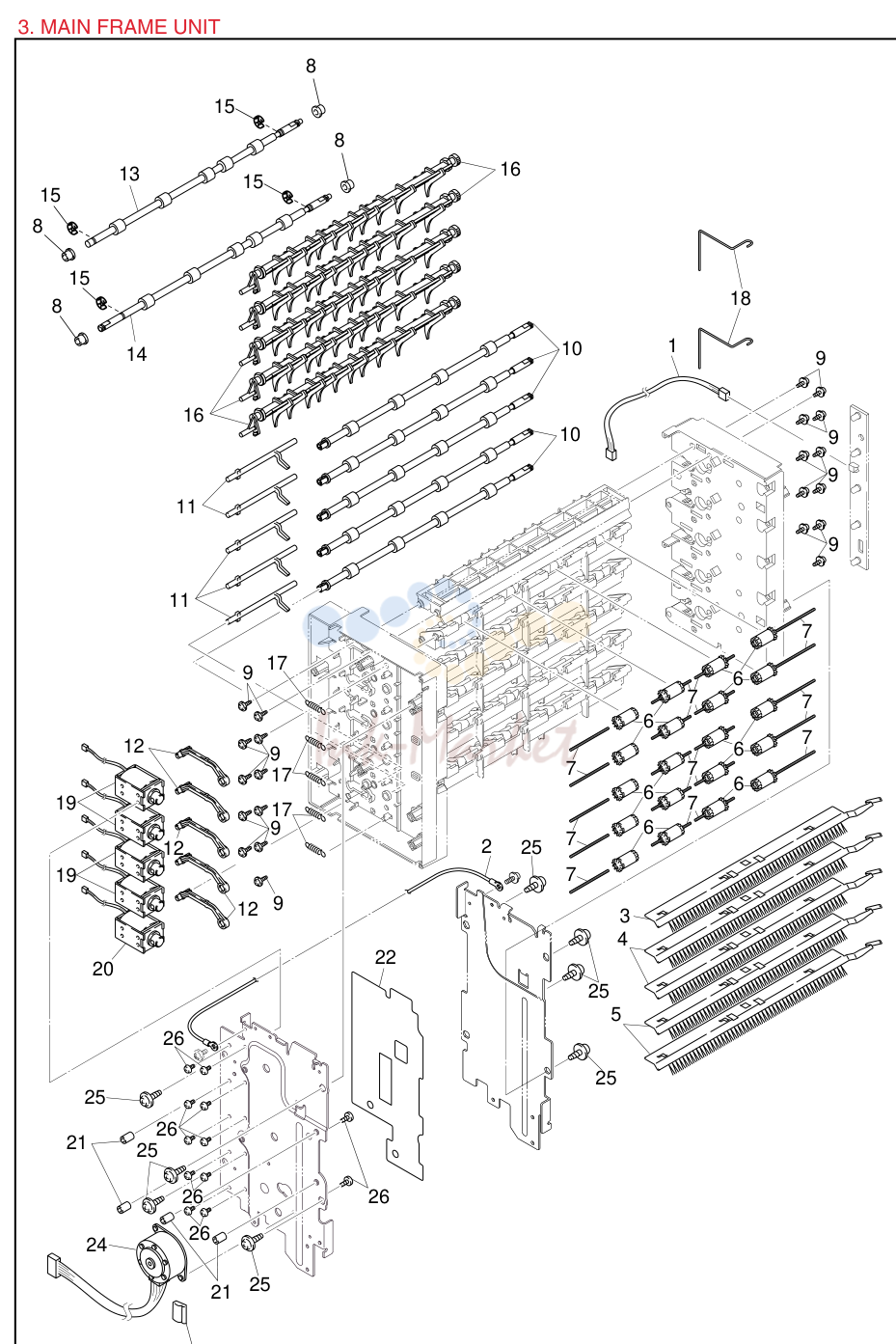

2. MAIN FRAME UNIT PR2002027

№	Артикул	Описание
1	UK4298001 запросить цену →	1 INFRARED LED HARNESS 2P
2	UK4319001 запросить цену →	1 MX GROUND WIRE
3	LJ0975001 запросить цену →	1 DISCHARGING BRUSH ASSY
4	LJ0975001 запросить цену →	2 DISCHARGING BRUSH ASSY
5	LJ0975001 запросить цену →	2 DISCHARGING BRUSH ASSY
6	UH3323001 запросить цену →	20 EJECT PINCH ROLLER ASSY
7	UH3948001 запросить цену →	20 PINCH SPRING
8	LJ0477001 запросить цену →	4 BUSHING
9	087311016 запросить цену →	22 TAPTITE, CUP B M3X10
10	UH3951001 запросить цену →	5 EJECT ROLLER ASSY
11	LJ1563001 запросить цену →	5 ACTUATOR A CODE CHNG
12	UH3954001 запросить цену →	5 ACTUATOR B
13	UH3955001 запросить цену →	1 FEED ROLLER A ASSY
14	UH3957001 запросить цену →	1 FEED ROLLER B ASSY
15	048040346 запросить цену →	4 RETAINING RING, E4
16	UH3959001 запросить цену →	5 MAIN FLAP
17	UH3916001 запросить цену →	5 SPRING
18	UH3962001 запросить цену →	2 GROUND WIRE
19	UH3964001 запросить цену →	4 SOLENOID A
20	UH3965001 запросить цену →	1 SOLENOID B
21	UH3970001 запросить цену →	4 SPACER
22	UH3971001 запросить цену →	1 INSULATION SHEET
23	UH4001001 запросить цену →	1 SHELL CLIP
24	LJ0501001 запросить цену →	1 PAPER FEED MOTOR ASSY
25	087411216 запросить цену →	8 TAPTITE, CUP B M4X12
26	060300416 запросить цену →	12 SCREW, BIND M3X4
27	UH4019001 запросить цену →	2 TAPTITE TORX 3X8 (MX4300 LOWER,

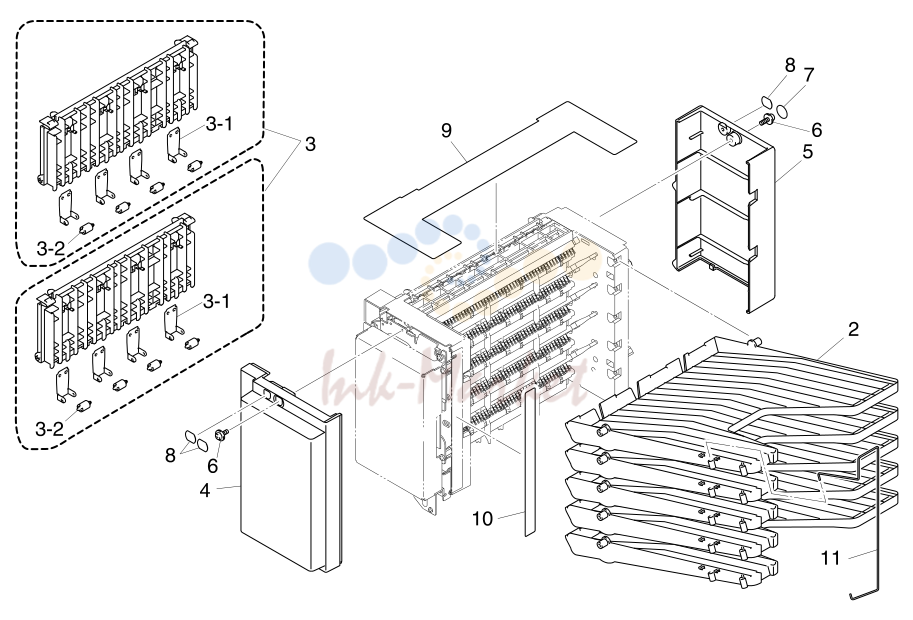

3. COVERS PR2002055

№	Артикул	Описание
1	UH4001001 запросить цену →	1 SHELL CLIP DEL
2	UH4018002 запросить цену →	5 BIN
3	UH3974002 запросить цену →	2 REAR COVER A ASSY
3-1	UH3935001 запросить цену →	4 FEED ROLLER SPRING
3-2	UH2360000 запросить цену →	4 PRESSURE ROLLER
4	UH3977002 запросить цену →	1 COVER L
5	UH3978002 запросить цену →	1 COVER R
6	087320616 запросить цену →	2 TAPTITE, CUP S M3X6
7	UH3932002 запросить цену →	1 SCREW COVER SHEET (COVER R)
8	UH3993002 запросить цену →	1 SCREW COVER SHEET
8	UH3993002 запросить цену →	3 SCREW COVER SHEET
9	UH3979002 запросить цену →	1 UPPER SHEET
10	LJ0823001 запросить цену →	1 FRONT SHEET A (MX-4100/4300)
10	LJ0824001 запросить цену →	1 FRONT SHEET B (MX-4200/4300)
11	UH3989001 запросить цену →	1 PAPER STOPPER

4. PACKING MATERIALS (MX4100/4200)

№	Артикул	Описание
1	LJ0506001 запросить цену →	1 CARTON, MX4100
1	LJ0524001 запросить цену →	1 CARTON, MX4200
2	LJ0507001 запросить цену →	1 STYROFOAM PAD L (MX-4100)
2	LJ0525001 запросить цену →	1 STYROFOAM PAD L (MX-4200)
3	LJ0508001 запросить цену →	1 STYROFOAM PAD R (MX-4100)
3	LJ0526001 запросить цену →	1 STYROFOAM PAD R (MX-4200)
4	UE0823001 запросить цену →	1 PAD
5	UE0790001 запросить цену →	1 CARTON, ACCESSORY
6	LJ0511001 запросить цену →	4 BASE PLATE (MX-4100)
7	UE0800001 запросить цену →	2 BASE PLATE R, MX2002 (MX-4200)
8	LJ0907001 запросить цену →	2 MX BASE PLATE L (MX-4200)
9	UE0742000 запросить цену →	1 BAG, 900X900 GB

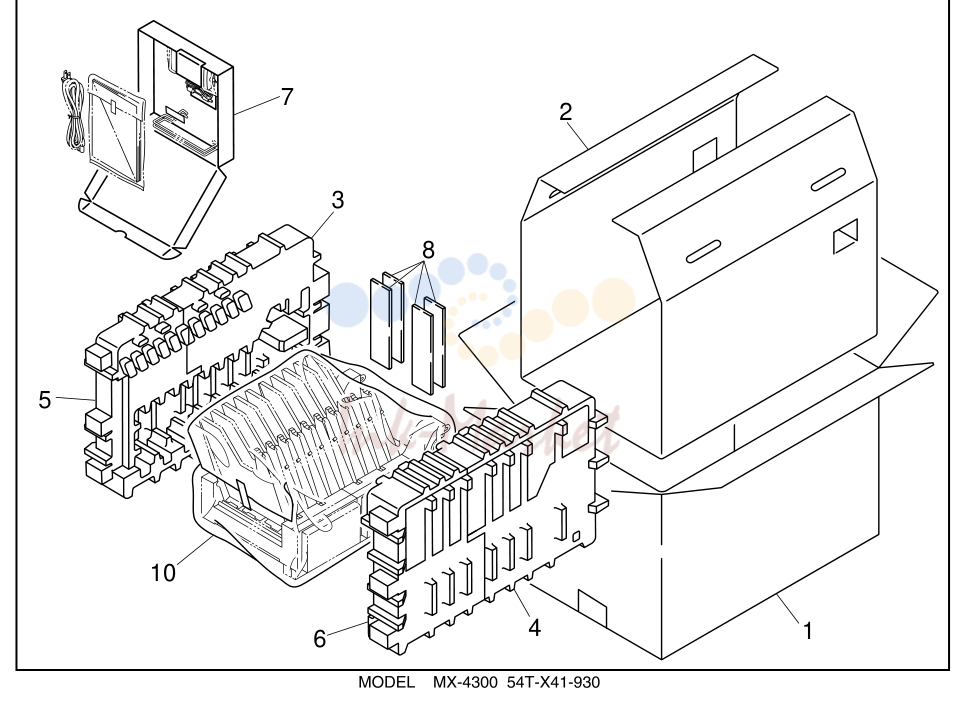

1	LJ0536001 запросить цену →	1 CARTON, MX4300
2	LJ0847001 запросить цену →	1 CARTON PAD, MX4300
3	LJ0845001 запросить цену →	1 STYROFOAM PAD LOWER-R
4	LJ0858001 запросить цену →	1 STYROFOAM PAD UPPER-R
5	LJ0846001 запросить цену →	1 STYROFOAM PAD LOWER-L
6	LJ0859001 запросить цену →	1 STYROFOAM PAD UPPER-L
7	UE0790001 запросить цену →	1 CARTON, ACCESSORY
8	LJ0511001 запросить цену →	4 BASE PLATE (MX-4100)
9	UE0848001 запросить цену →	1 BAG, 800X1100 H
