1. NOTE FOR USING THIS PARTS REFERENCE LIST
2. UNDER FRAME UNIT
3. MAIN FRAME UNIT
4. COVERS
5. AC CORD
6. AC CORD

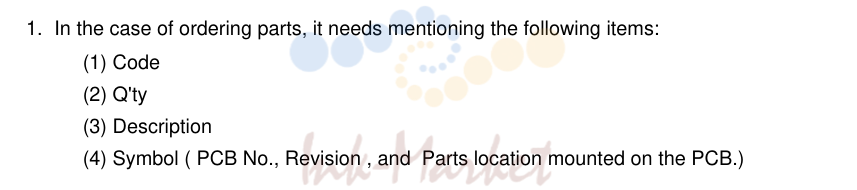

1. NOTE FOR USING THIS PARTS REFERENCE LIST

№	Артикул	Описание
1	UK4325000 запросить цену →	1 PHOTO INTERRUPTER:1241
2	UK4314001 запросить цену →	1 ENTRANCE SENSOR HARNESS 3P
3	UH3904001 запросить цену →	1 SHEET U
4	UH3990001 запросить цену →	1 PROTECT SHEET U
5	UH3907001 запросить цену →	1 ACTUATOR U
6	UH3908001 запросить цену →	1 FEED ROLLER U ASSY
7	UH3912001 запросить цену →	1 GROUND WIRE U
8	UH3913001 запросить цену →	1 FLAP U
9	UH3915001 запросить цену →	1 SPRING
10	UH3916001 запросить цену →	1 SPRING
11	UH3917001 запросить цену →	1 SOLENOID U
12	060300416 запросить цену →	2 SCREW, BIND M3X4
13	087411216 запросить цену →	3 TAPTITE, CUP B M4X12
14	087311016 запросить цену →	1 TAPTITE, CUP B M3X10
15	087411216 запросить цену →	4 TAPTITE, CUP B M4X12
16	087320616 запросить цену →	4 TAPTITE, CUP S M3X6
1	UH3930001 запросить цену →	1 COVER UL
2	UH3931001 запросить цену →	1 COVER UR
3	087320616 запросить цену →	4 TAPTITE, CUP S M3X6
4	UH3932001 запросить цену →	4 SCREW COVER SHEET
5	UH3933001 запросить цену →	1 REAR COVER U ASSY
5-1	UH3935001 запросить цену →	4 FEED ROLLER SPRING
5-2	UH3936001 запросить цену →	4 PRESSURE ROLLER U

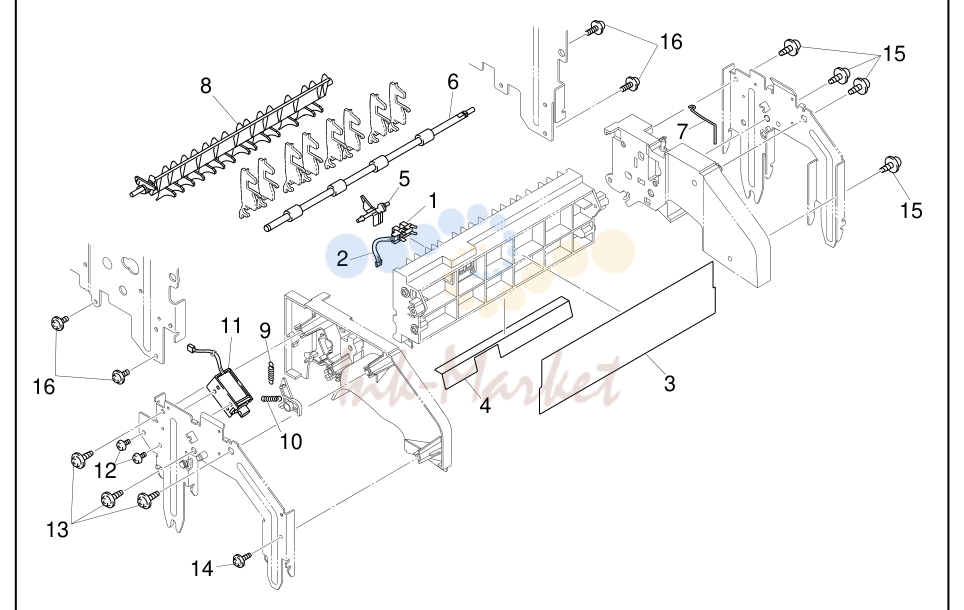

2. UNDER FRAME UNIT

№	Артикул	Альт. артикул	Описание
1	UK4298001 запросить цену →	1INFRARED	LED HARNESS 2P
2	UK4319001 запросить цену →		1MX GROUND WIRE
3	UH3939001 запросить цену →	5DISCHARGING	BRUSH ASSY
4	UH3323001 запросить цену →	20EJECT	PINCH ROLLER ASSY
5	UH3948001 запросить цену →	20PINCH	SPRING
6	087311016 запросить цену →		22TAPTITE, CUP B M3X10
7	UH3951001 запросить цену →	5EJECT	ROLLER ASSY
10	UH3955001 запросить цену →	1FEED	ROLLER A ASSY
11	UH3957001 запросить цену →	1FEED	ROLLER B ASSY
13	UH3959001 запросить цену →	5MAIN	FLAP
14	UH3916001 запросить цену →		5SPRING
15	UH3962001 запросить цену →	2GROUND	WIRE
16	087411216 запросить цену →		4TAPTITE, CUP B M4X12
19	UH3970001 запросить цену →		4SPACER
20	UH3971001 запросить цену →	1INSULATION	SHEET
21	UH1565001 запросить цену →	1FEEDING	MOTOR ASSY
22	060300416 запросить цену →		2SCREW, BIND M3X4
23	087411216 запросить цену →		4TAPTITE, CUP B M4X12
24	060300416 запросить цену →		10SCREW, BIND M3X4
25	UH4001001 запросить цену →	1SHELL	CLIP
26	060300416 запросить цену →		2 SCREW, BIND M3X4 (MX-2003 LOWER,

3. MAIN FRAME UNIT

№	Артикул	Альт. артикул	Описание
1	UH4018001 запросить цену →		5BIN
2	UH3974001 запросить цену →	2REAR	COVER A ASSY
2-1	UH3935001 запросить цену →	8FEED	ROLLER SPRING
2-2	UH2360000 запросить цену →	8PRESSURE	ROLLER
5	087320616 запросить цену →		2TAPTITE, CUP S M3X6
6	UH3932001 запросить цену →	1SCREW	COVER SHEET
7	UH3993001 запросить цену →	1SCREW	COVER SHEET L
8	UH3979001 запросить цену →	1UPPER	SHEET (MX-2001/2003 UPPER)
9	UH3981001 запросить цену →	1FRONT	SHEET A (MX-2001/2003 LO WER)
9	UH3987001 запросить цену →	1FRONT	SHEET B (MX-2002/2003 UPPER)
10	UH3989001 запросить цену →	1PAPER	STOPPER
11	UH4019001 запросить цену →		2 SCREW, BIND(TORX) M3X8 (MX-2003 LOWER)
12	UH3993001 запросить цену →	2SCREW	COVER SHEET L (MX-2003)
1	UK4283001 запросить цену →	1MAIN	PCB ASSY A (MX-2001/2003 LO WER)B512015-200D
1	UK4284001 запросить цену →	1MAIN	PCB ASSY B (MX-2002/2003 UPPER )B512015-201D
2	UH3901001 запросить цену →	5SENSOR	GUIDE
3	087311016 запросить цену →		4TAPTITE, CUP B M3X10
4	UK4288001 запросить цену →		1I/F PCB ASSY A (MX-2001) B512017-200B
4	UK4289001 запросить цену →		1I/F PCB ASSY B (MX-2002) B512017-201B
4	UK4382001 запросить цену →		1I/F PCB ASSY C (MX-2003 LO WER) B512017-202
4	UK4383001 запросить цену →		1I/F PCB ASSY D (MX-2003 UPPER) B512017-203
5	087321616 запросить цену →		4TAPTITE, CUP S M3X16
6	UK4293001 запросить цену →	1SENSOR	PCB ASSY B512016
7	087311016 запросить цену →		2TAPTITE, CUP B M3X10
8	UK4317001 запросить цену →		1LED PCB ASSY (MX-2001/2003 LO WER) B512036

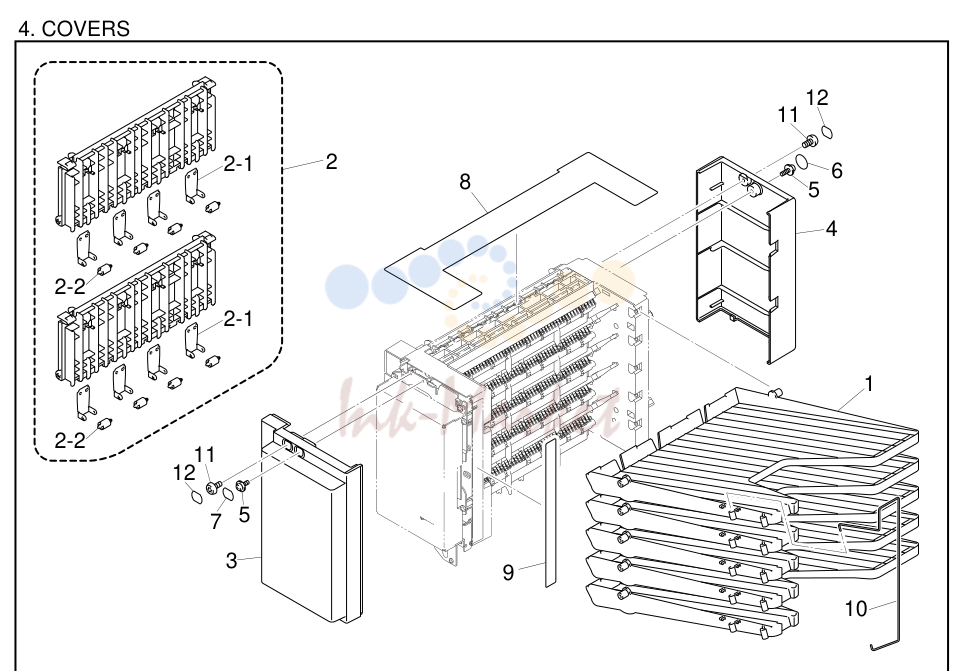

4. COVERS

№	Артикул	Альт. артикул	Описание
1	UK4297000 запросить цену →	1FLAT	CABLE
2	UK4299001 запросить цену →		1LED HARNESS 2P (MX-2001/2003 LOWER)
3	087320616 запросить цену →		2TAPTITE, CUP S M3X6
4	UH3992001 запросить цену →		1PCB COVER A (MX-2001)
4	UH3982001 запросить цену →		1PCB COVER B (MX-2002)
4	UH4016001 запросить цену →		1PCB COVER C (MX-2003 LOWER)
4	UH4017001 запросить цену →		1PCB COVER D (MX-2003 UPPER)
5	087320616 запросить цену →		4TAPTITE, CUP S M3X6
1	UK4300001 запросить цену →		1MX AC ADAPTER

5. AC CORD

№	Артикул	Описание
1	UH3995001 запросить цену →	1 USER'S GUIDE, EUR
1	UH3747001 запросить цену →	1 USER'S GUIDE, US/CAN
2	UK4305001 запросить цену →	1 MODULAR CORD 8P (MX-2001/2003)
3	060300814 запросить цену →	2 SCREW, BIND M3X8 (MX-2002)
4	UE0331001 запросить цену →	1 BAG, 215X350H
5	UK4306001 запросить цену →	1 MINI DIN CORD 8P (MX-2002)

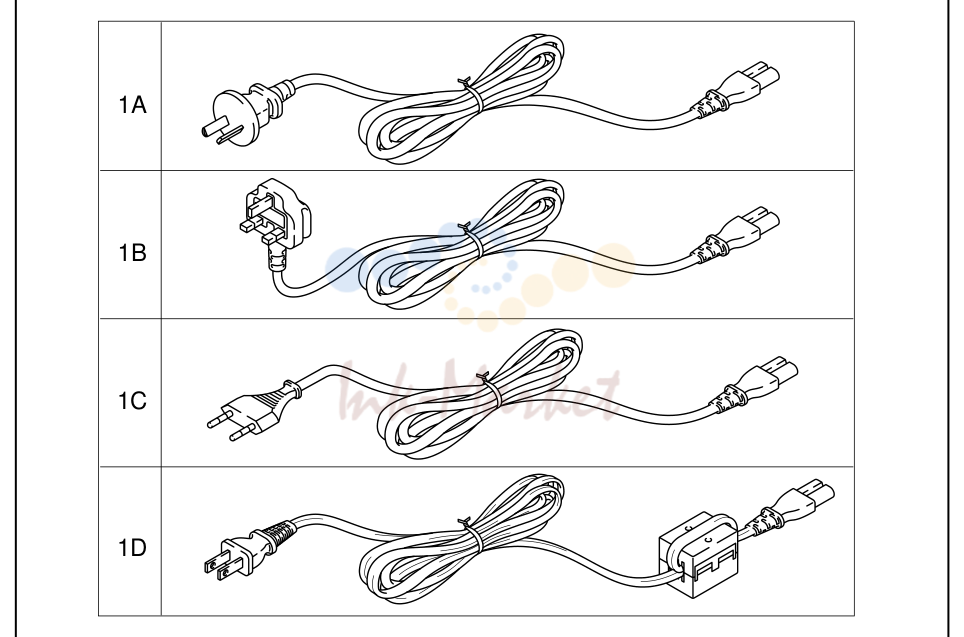

6. AC CORD

№	Артикул	Альт. артикул	Описание
1	UE0782001 запросить цену →		1CARTON, MX-2001
1	UE0783001 запросить цену →		1CARTON, MX-2002
2	UE0784001 запросить цену →	1STYROFOAM	PAD (R), MX-2001
2	UE0786001 запросить цену →	1STYROFOAM	PAD (R), MX-2002
3	UE0785001 запросить цену →	1STYROFOAM	PAD (L), MX-2001
3	UE0787001 запросить цену →	1STYROFOAM	PAD (L), MX-2002
4	UE0790001 запросить цену →		1CARTON, ACCESSORIES
5	UE0798001 запросить цену →	2BASE	PLATE R, MX-2001
5	UE0800001 запросить цену →	2BASE	PLATE R, MX-2002
6	UE0799001 запросить цену →	2BASE	PLATE L, MX-2001
6	UE0801001 запросить цену →	2BASE	PLATE L, MX-2002
7	UE0696001 запросить цену →		1BAG, 700X800H (BODY)
8	UE0823001 запросить цену →	1STYROFOAM	PAD (F)
1	UE0809001 запросить цену →		1CARTON, MX-2003
2	UE0810001 запросить цену →	1CARTON	PAD, MX-2003
3	UE0811001 запросить цену →	1STYROFOAM	PAD LOWER (R), MX-2003
4	UE0812001 запросить цену →	1STYROFOAM	PAD LOWER (L), MX-2003
5	UE0813001 запросить цену →	1STYROFOAM	PAD UPPER (R), MX-2003
6	UE0814001 запросить цену →	1STYROFOAM	PAD UPPER (L), MX-2003
7	UE0790001 запросить цену →		1CARTON, ACCESSORIES
8	UE0798001 запросить цену →	2BASE	PLATE R, MX-2001
9	UE0799001 запросить цену →	2BASE	PLATE L, MX-2001
10	UE0816001 запросить цену →		1BAG, 800X1100H (BODY)
