Brother MP-21 — каталог запчастей со схемами

Содержание

1. NOTE FOR USING THIS PARTS REFERENCE LIST
2. 2 . PURGE UNIT
3. 4 . INK HEAD BASE
4. 6 . COVERS
5. 8 . ATTACHMENTS

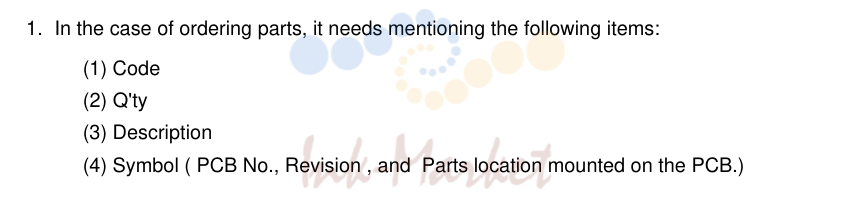

1. NOTE FOR USING THIS PARTS REFERENCE LIST

№	Артикул	Описание
1-12	UJ5551001 запросить цену →	1 PAPER FEED FRAME ASSY (SP)
1	LK2008001 запросить цену →	1 ENCODER STRIP (SP)
2	UJ5100001 запросить цену →	1 PLATEN COVER
3	UJ5101001 запросить цену →	1 ACSF SENSOR ACTUATOR
4	UJ5149001 запросить цену →	1 PAPER HOLDER ASSY
5	LK2011001 запросить цену →	1 MAIN ROLLER ASSY (SP)
6	UJ5114001 запросить цену →	1 MAIN ROLLER GEAR
7	UJ5122001 запросить цену →	1 PAPER EJECT ROLLER ASSY
8	UJ5124001 запросить цену →	1 PAPER EJECT SENSOR ACTUATOR
9	UJ5141001 запросить цену →	1 PAPER FEED MOTOR ASSY
10	060260416 запросить цену →	1 SCREW, BIND M26X4
11	UJ5145000 запросить цену →	1 ARM STOPPER
12	UJ5150000 запросить цену →	1 PAPER BOTTOM SUPPORT

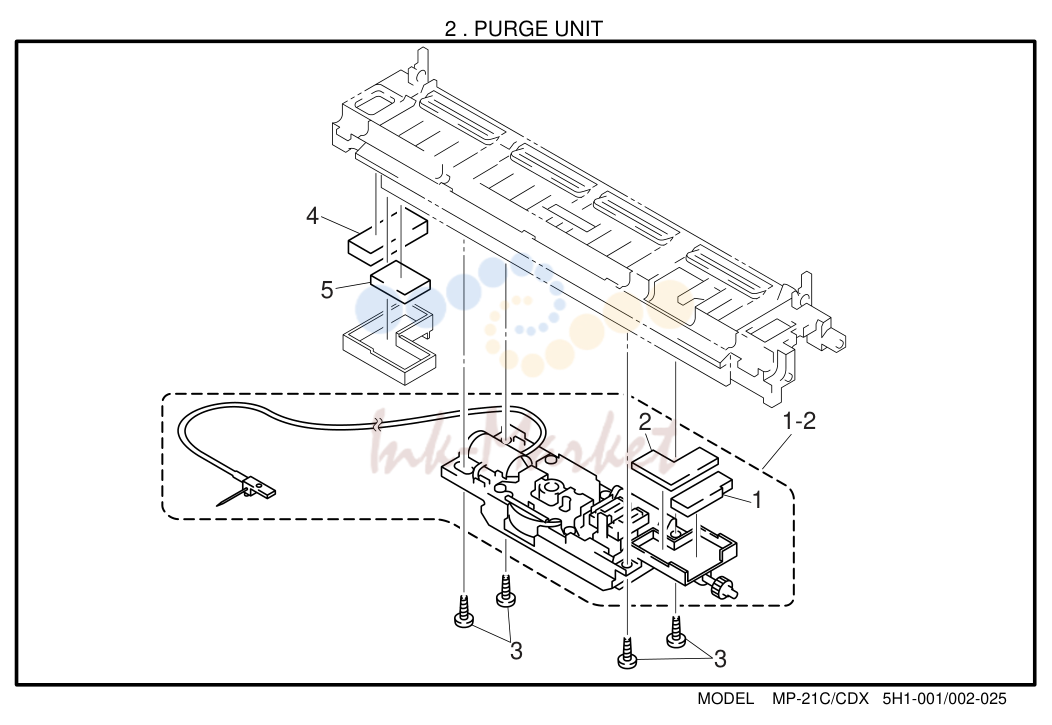

2. 2 . PURGE UNIT

№	Артикул	Описание
1-2	UJ5562001 запросить цену →	1 PURGE UNIT ASSY (SP)
1	UJ5187001 запросить цену →	1 FLUSHING FOAM R1
2	UJ5188001 запросить цену →	1 FLUSHING FOAM R2
3	085310616 запросить цену →	1 TAPTITE, BIND B M3X6
4	UJ5190001 запросить цену →	1 FLUSHING FOAM L1
5	UJ5191001 запросить цену →	1 FLUSHING FOAM L2
1	UJ7002001 запросить цену →	1 MAIN PCB ASSY B55L035
2	UJ7016001 запросить цену →	1 HEAD PCB ASSY B55L032
3	UJ7551000 запросить цену →	1 POWER SUPPLY FFC
4	UJ7552001 запросить цену →	1 HEAD FFC
5	UJ7024001 запросить цену →	1 POWER SUPPLY PCB ASSY REV# CHNG TO B

3. 4 . INK HEAD BASE

№	Артикул	Описание
1	UJ5550001 запросить цену →	1 INK HEAD BASE UNIT (SP)
2	085210816 запросить цену →	2 SCREW, BIND M2X8
3	060260416 запросить цену →	2 SCREW, BIND M26X4
4	UJ5303001 запросить цену →	1 COVER SENSOR ACTUATOR
5	UJ5304001 запросить цену →	1 COVER SENSOR SPRING

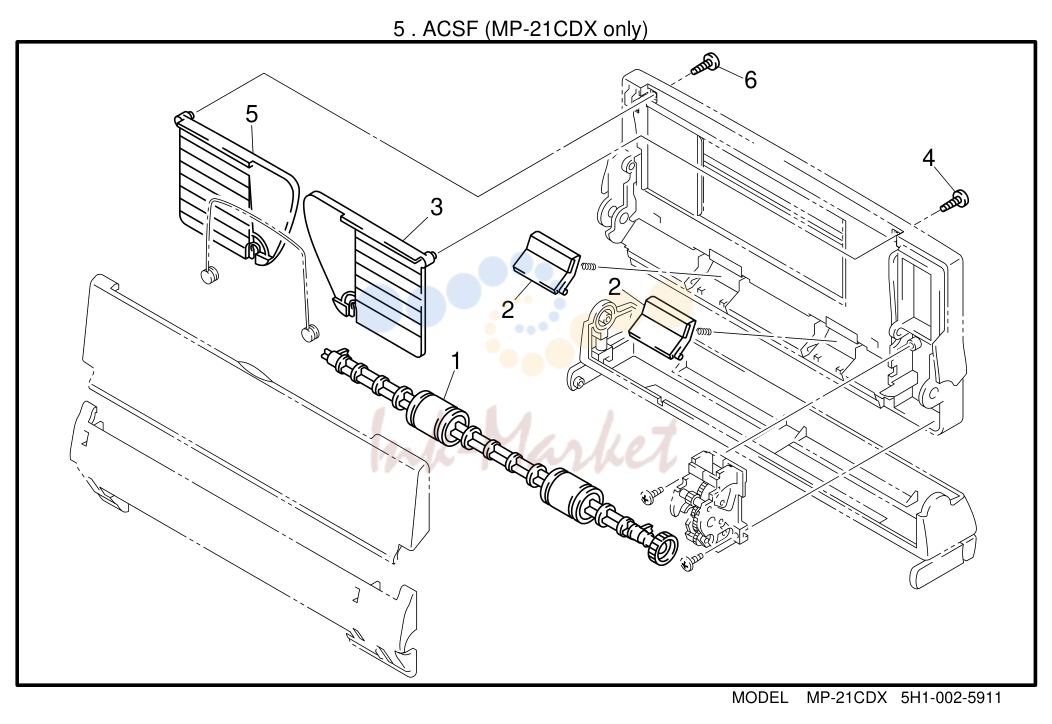

1	UJ5511001 запросить цену →	1 PICK-UP ROLLER ASSY
2	UJ5517001 запросить цену →	1 SEPARATION PAD ASSY
3	UJ5528001 запросить цену →	1 EXTENSION GUIDE R
4	085310817 запросить цену →	1 TAPTITE, BIND B M3X8
5	UJ5529001 запросить цену →	1 EXTENSION GUIDE L
6	085310817 запросить цену →	1 TAPTITE, BIND B M3X8

4. 6 . COVERS

№	Артикул	Описание
1	UJ5301001 запросить цену →	1 FRONT COVER
2	UJ5302000 запросить цену →	1 LED GUIDE
3	UJ5326001 запросить цену →	1 LED BLIND SHEET
4	060260417 запросить цену →	1 SCREW, BIND M2.6X4
5	UJ5306001 запросить цену →	1 REAR COVER
6	060260417 запросить цену →	1 SCREW, BIND M2.6X4
7	UJ5310001 запросить цену →	1 BOTTOM COVER
8	UJ5311001 запросить цену →	1 SUPPORT PLATE
9	UJ5312001 запросить цену →	3 RUBBER FOOT
10	UJ5313001 запросить цену →	1 SWITCH KEY
11	UJ5319001 запросить цену →	1 COLOR LOGO MARK
12	060260417 запросить цену →	4 SCREW, BIND M2.6X4
13	UJ5314001 запросить цену →	1 TOP COVER
14	UJ5307001 запросить цену →	1 SLIDE LEVER
15	UJ5308001 запросить цену →	1 LEVER SPRING
16	UJ5315001 запросить цену →	1 PAPER GUIDE
17	UJ5317001 запросить цену →	2 PRECISE SCREW, M16X5
18	UJ5321001 запросить цену →	1 PANEL CARTRIDGE INSTRUCT

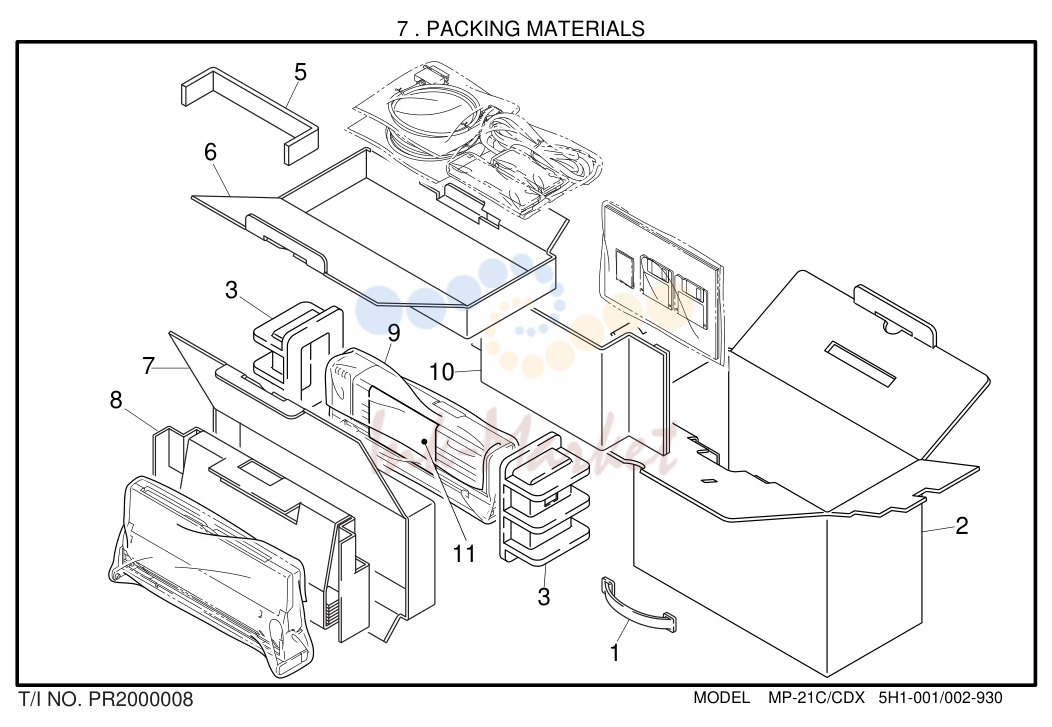

1	UJ5475001 запросить цену →	1 CARRYING HANDLE
2	UJ5426001 запросить цену →	1 CARTON, MP-21C US
2	UJ5446001 запросить цену →	1 CARTON, MP-21CDX US
2	UJ5427001 запросить цену →	1 CARTON, MP-21C EU
2	UJ5447001 запросить цену →	1 CARTON, MP-21CDX EU
2	UJ5492001 запросить цену →	1 CARTON, MP-21C CANADA
2	UJ5491001 запросить цену →	1 CARTON, MP-21CDX CANADA
3	UJ5430000 запросить цену →	2 STYROFOAM, MP-21
4	UJ5432001 запросить цену →	1 CARTON, C (MP-21C only)
5	UJ5433001 запросить цену →	1 PARTITION CONTAINERBOARD (MP-21C only)
5	UJ5486001 запросить цену →	1 PARTITION CONTAINERBOARD (MP-21CDX only)
6	UJ5476001 запросить цену →	1 CARTON, CDX (MP-21CDX only)
7	UJ5478001 запросить цену →	1 CARTON, SF-21 (MP-21CDX only)
8	UJ5480001 запросить цену →	1 ACSF CUSHIONING MATERIAL (MP-21CDX only)
9	UJ5434001 запросить цену →	2 PE. BAG, 400X185
10	UJ5444001 запросить цену →	1 SPACER CONTAINERBOARD
11	LH0365001 запросить цену →	1 PAPER EJECT SENSOR PROTECTOR

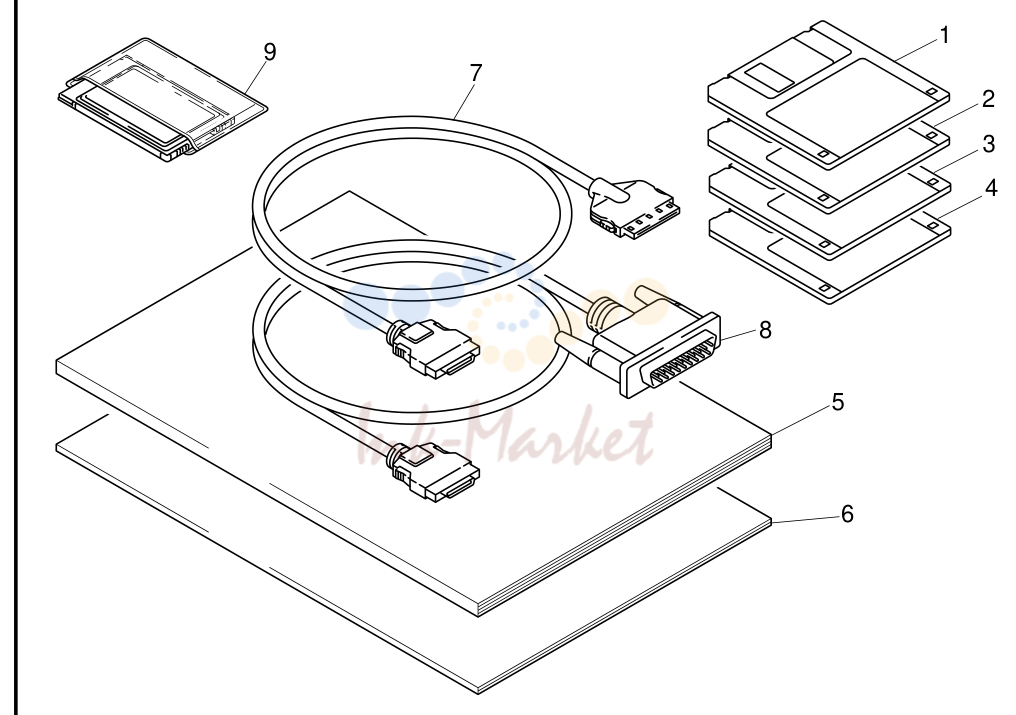

5. 8 . ATTACHMENTS

№	Артикул	Описание
1	UJ5356001 запросить цену →	1 PRINTER DRIVER DISK WIN95
2	UJ5358001 запросить цену →	1 PRINTER DRIVER DISK WIN31
3	LH0011001 запросить цену →	1 PRINTER DRIVER DISK WINNT 1A
4	LH0013001 запросить цену →	1 PRINTER DRIVER DISK WINNT 1B
5	UJ5351001 запросить цену →	1 USER'S GUIDE, ENG
5	UJ5361001 запросить цену →	1 USER'S GUIDE, FRE
5	UJ5366001 запросить цену →	1 USER'S GUIDE, GER
5	UJ5372001 запросить цену →	1 USER'S GUIDE, NOR
5	UJ5374001 запросить цену →	1 USER'S GUIDE, DUT
5	UJ5379001 запросить цену →	1 USER'S GUIDE, DAN
5	UJ5381001 запросить цену →	1 USER'S GUIDE, SPA
5	UJ5383001 запросить цену →	1 USER'S GUIDE, ITA
5	UJ5385001 запросить цену →	1 USER'S GUIDE, SWE
6	UJ5394001 запросить цену →	1 SETUP GUIDE, ENG
6	UJ5395001 запросить цену →	1 SETUP GUIDE, FRE
6	UJ5396001 запросить цену →	1 SETUP GUIDE, GER
6	UJ5397001 запросить цену →	1 SETUP GUIDE, NOR
6	UJ5398001 запросить цену →	1 SETUP GUIDE, DUT
6	UJ5399001 запросить цену →	1 SETUP GUIDE, DAN
6	UJ5400001 запросить цену →	1 SETUP GUIDE, SPA
6	UJ5401001 запросить цену →	1 SETUP GUIDE, ITA
6	UJ5402001 запросить цену →	1 SETUP GUIDE, SWE
7	UJ7042001 запросить цену →	1 IF CABLE, MP-21 PCMCIA
8	UJ7043001 запросить цену →	1 IF CABLE #2, MP-21 CDCC (MP-21CDX)
9	UJ7045001 запросить цену →	1 PCMCIA CARD, MBH2PR01
