Brother MFC Pro-700C — каталог запчастей со схемами

Содержание

1. NOTES FOR USING THIS PARTS REFERENCE LIST
2. MAIN FRAME ATTACHMENT
3. SCANNER FRAME ATTACHMENT

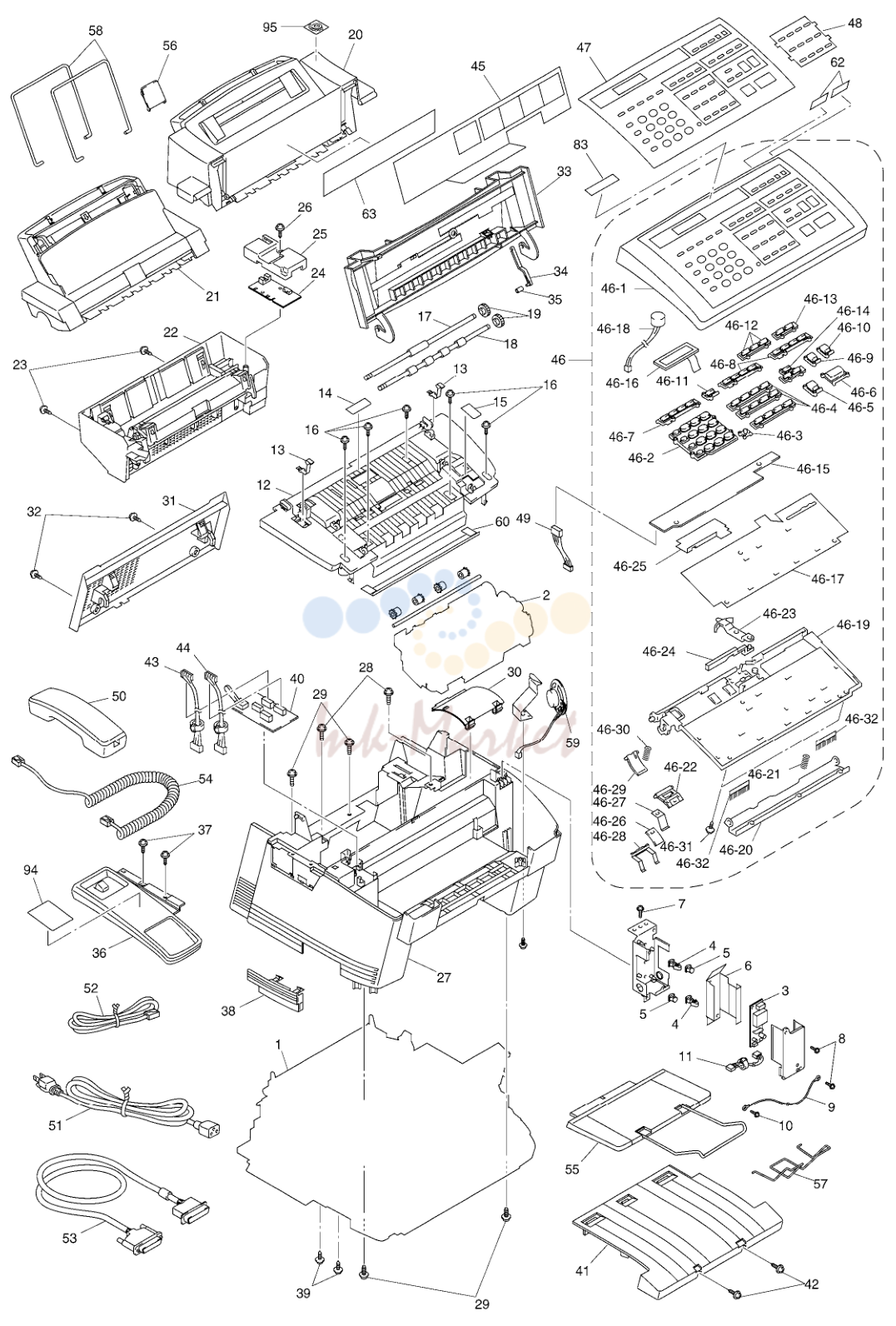

1. NOTES FOR USING THIS PARTS REFERENCE LIST

№	Артикул	Описание
1		MAIN FRAME ATTACHMENT
2		SCANNER FRAME ATTACHMENT
3	UG6025001 запросить цену →	1 INVERTER PCB ASSY
4	UF9599001 запросить цену →	2 SPACER A
5	UF9600001 запросить цену →	2 SPACER B
6	UF9601001 запросить цену →	1 INSULATING SHEET
7	087311016 запросить цену →	1 TAPTITE, CUP B M3X10
8	087320516 запросить цену →	2 TAPTITE, CUP S M3X5
9	U38877001 запросить цену →	1 GROUNDING TERMINAL
10	087320516 запросить цену →	1 TAPTITE, CUP S M3X5
11	U38878001 запросить цену →	1 INVERTER-MAIN HARNESS
12	UF9027001 запросить цену →	1 INNER COVER, WHITE(1138)
13	UF9028001 запросить цену →	2 PANEL OPEN SPRING
14	UL5664001 запросить цену →	1 ADF FILM
15	UF7187001 запросить цену →	1 GEAR COVER FILM
16	087311016 запросить цену →	2 TAPTITE, CUP B M3X10
17	UF7033001 запросить цену →	1 DOCUMENT FEED ROLLER
18	UF9209001 запросить цену →	1 DOCUMENT EJECTION ROLLER ASSY
19	UF7035000 запросить цену →	2 ROLLER GEAR
20	UF9260001 запросить цену →	1 1ST-BIN, WHITE(1138)
21		----- NOT USED (MFC7200FC ONLY)
22		----- NOT USED (MFC7200FC ONLY)
23		----- NOT USED (MFC7200FC ONLY)
24		----- NOT USED (MFC7200FC ONLY)
25		----- NOT USED (MFC7200FC ONLY)
26		----- NOT USED (MFC7200FC ONLY)
27	UF9346001 запросить цену →	1 MAIN COVER ASSY, WHITE(1138)
28	087311016 запросить цену →	2 TAPTITE, CUP B M3X10
29	087411015 запросить цену →	4 TAPTITE, CUP B M4X10
30	UF9093001 запросить цену →	1 HEAD COVER, WHITE(1138)
31	UF9094001 запросить цену →	1 REAR COVER, WHITE(1138)
32	087311016 запросить цену →	2 TAPTITE, CUP B M3X10
33	UF9095001 запросить цену →	1 TOP COVER, WHITE(1138)
34	UF9191001 запросить цену →	1 OPEN LINK, WHITE(1138)
35	UF9239001 запросить цену →	1 TUBE
36	UF9166003 запросить цену →	1 HANDSET MOUNT ASSY, WHITE(1138)
37	087311016 запросить цену →	2 TAPTITE, CUP B M3X10
38	UF9108001 запросить цену →	1 LAN COVER, WHITE(1138)
39	0A5300805 запросить цену →	2 SCREW, PAN (S/P WASHER) M3X8
40	UG6037001 запросить цену →	1 COVER SENSOR PCB ASSY
41	UF9101001 запросить цену →	1 PAPER EJECTION COVER, WHITE(1138)
42	0A5300805 запросить цену →	2 SCREW, PAN (S/P WASHER) M3X8
43	UG6012001 запросить цену →	1 COVER-MAIN HERNESS
44	UG6096001 запросить цену →	1 COVER-MAIN HARNESS B
45	UF9270001 запросить цену →	1 TOP CONER SHEET & LABEL ASSY
46	UF9115001 запросить цену →	1 CONTROL PANEL ASSY, WHITE(1138)
46-1	UF9117001 запросить цену →	1 CONTROL PANEL COVER, WHITE(1138)
46-2	UF4393003 запросить цену →	1 KEY, TEL, WHITE(1138)
46-3	UF4576003 запросить цену →	1 KEY, SHIFT, WHITE(1138)
46-4	UF8176003 запросить цену →	3 KEY, ONE TOUCH, WHITE(1138)
46-5	UF8173001 запросить цену →	1 KEY, STOP, ORANGE(3195)
46-6	UF8172002 запросить цену →	1 KEY, START, BLUE(6155)
46-7	UF9118001 запросить цену →	1 KEY, FUNCTION, WHITE(1138)
46-8	UF9118002 запросить цену →	2 KEY, FUNCTION, GRAY(1267)
46-9	UF8174001 запросить цену →	1 KEY, COPY, GRAY(1267)
46-10	UF8174002 запросить цену →	1 KEY, COPY, GREEN(5155)
46-11	UF5581005 запросить цену →	1 KEY, FUNCTION, WHITE(1138)
46-12	UF5581006 запросить цену →	3 KEY, FUNCTION, GRAY(1267)
46-13	UF9119001 запросить цену →	1 KEY, SPEAKER, GRAY(1267)
46-14	UF9120001 запросить цену →	1 KEY, MODE, GRAY(1267)
46-15	UG6041001 запросить цену →	1 PANEL PCB ASSY
46-16	UG4162000 запросить цену →	1 LCD
46-17	UG6044001 запросить цену →	1 FPC KEY
46-18	UG6015001 запросить цену →	1 MICROPHONE
46-19	UF9121001 запросить цену →	1 PANEL REAR COVER
46-20	UF7155001 запросить цену →	1 DOCUMENT PRESSURE BAR
46-21	UF4404001 запросить цену →	1 SPRING, COMPRESSION
46-22	UF9122001 запросить цену →	1 SEPARATION RUBBER HOLDER
46-23	UF9123001 запросить цену →	1 ADF ADJUSTER LEVER
46-24	UF9124001 запросить цену →	1 ADF SLIDE ARM
46-25	UF9125001 запросить цену →	1 INSULATION SHEET
46-26	UF7158000 запросить цену →	1 SEPARATION RUBBER
46-27	UF7159001 запросить цену →	1 ADF SPRING PLATE
46-28	UF7160001 запросить цену →	1 SPRING PLATE, ADF FRONT
46-29	UF7161000 запросить цену →	1 NIP-RELATED PART
46-30	UF7162001 запросить цену →	1 SPRING, COMPRESSION
46-31	087310815 запросить цену →	2 TAPTITE, CUP B M3X8
46-32	UF9215001 запросить цену →	2 ANTI-STATIC BRUSH
47	UF9284001 запросить цену →	1 PANEL SHEET FOR GER
47	UF9286001 запросить цену →	1 PANEL SHEET FOR FRA
47	UF9296001 запросить цену →	1 PANEL SHEET FOR NOR
47	UF9285001 запросить цену →	1 PANEL SHEET FOR UK/CHE
47	UF9295001 запросить цену →	1 PANEL SHEET FOR SWE
48	UF8183003 запросить цену →	1 ADDRESS LABEL, WHITE(1138)
49	UG6016001 запросить цену →	1 PANEL-MAIN HARNESS
50	UF6400003 запросить цену →	1 HANDSET, WHITE(1138)
51	UH1052001 запросить цену →	1 AC CORD ASSY FOR FRA/GER/NOR/SWE
51	UH1053001 запросить цену →	1 AC CORD ASSY FOR CHE
51	UH1054001 запросить цену →	1 AC CORD ASSY FOR UK
52	UL8230001 запросить цену →	1 TELEPHONE LINE CORD FOR GER
52	UL8211001 запросить цену →	1 TELEPHONE LINE CORD FOR UK
52	UL8290001 запросить цену →	1 TELEPHONE LINE CORD FOR FRA
52	UL8384001 запросить цену →	1 TELEPHONE LINE CORD FOR NOR
52	UG4169001 запросить цену →	1 TELEPHONE LINE CORD FOR CHE
52	UL8218001 запросить цену →	1 TELEPHONE LINE CORD FOR SWE
53	UG4172001 запросить цену →	1 I/F CABLE IQ-5257 FOR GER
54	UL8019009 запросить цену →	1 HANDSET CURLED CORD ASSY, WHITE(1255)
55	UF9131001 запросить цену →	1 DOCUMENT EJECTION TRAY ASSY
56	UF8048001 запросить цену →	1 DOCUMENT SUPPORT
57	UF9103001 запросить цену →	1 PAPER TRAY
58	UL6856000 запросить цену →	1 TRAY EXTENSION
59	U38847001 запросить цену →	1 SPEAKER UNIT
60	UF9249001 запросить цену →	1 DOCUMENT DUST FILM
62	UF9267001 запросить цену →	1 PAPER TYPE GUIDANCE LABEL
63	UF9198001 запросить цену →	1 CAUTION LABEL
83	UF9187001 запросить цену →	1 RAINBOW LABEL
94	UF9335001 запросить цену →	1 PFD WARNING LABEL
95	UF9189001 запросить цену →	1 COLOR LABEL

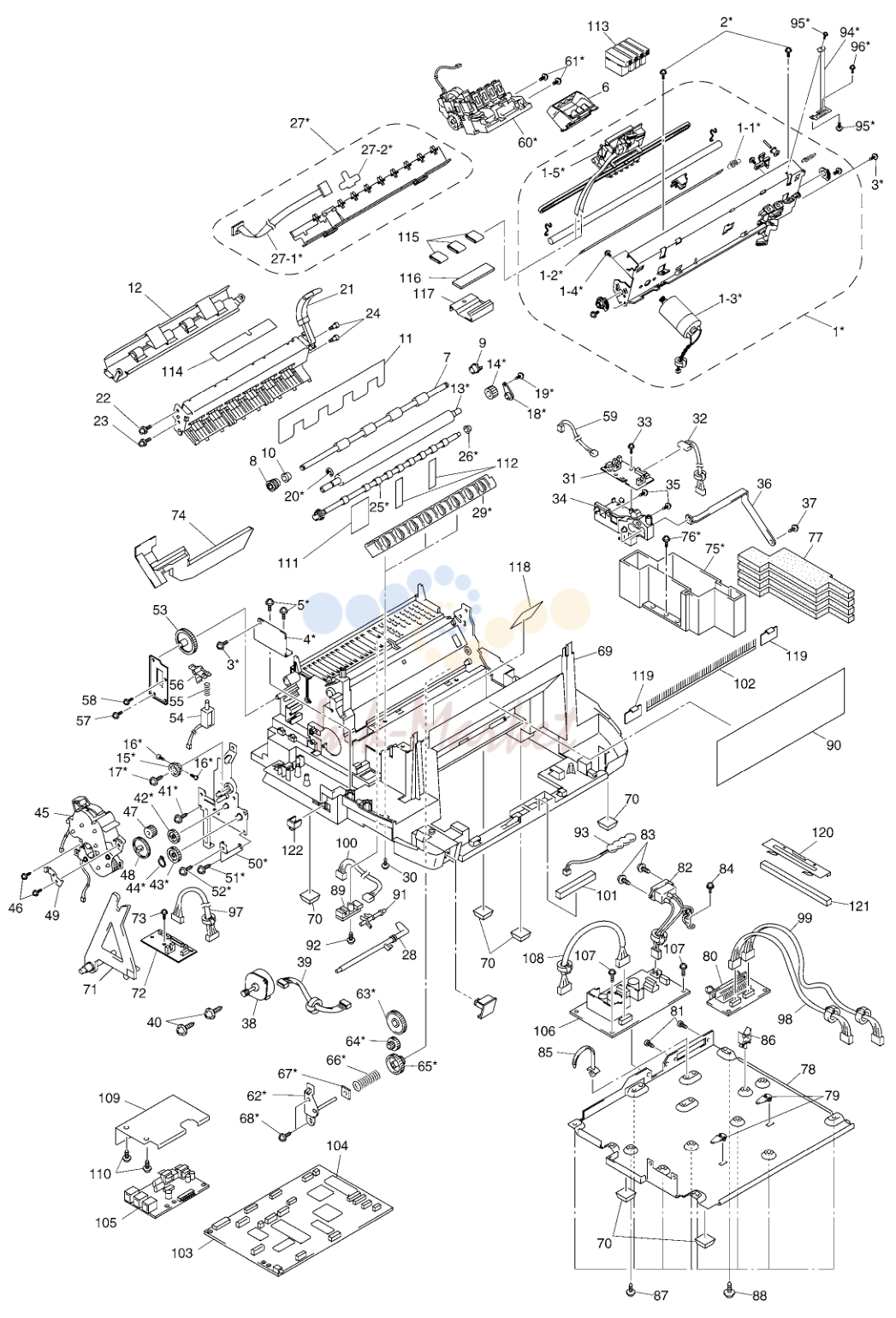

2. MAIN FRAME ATTACHMENT

№	Артикул	Описание
6		----- PRINT HEAD UNIT (ACCESSORY NAME:HD001)
7	UF9032001 запросить цену →	1 REGISTRATION ROLLER ASSY
8	UD4310000 запросить цену →	1 PF GEAR
9	UF0026001 запросить цену →	1 RESIN BEARING
10	UF0022000 запросить цену →	1 BUSHING
11	UF9237001 запросить цену →	1 REGISTRATION ROLLER FILM
12	UF9034001 запросить цену →	1 LF CHUTE ASSY
21	UF9151001 запросить цену →	1 PAPER PRESSURE ROLLER ASSY
22	0A5301205 запросить цену →	1 SCREW, PAN (S/P WASHER) M3X12
23	087320815 запросить цену →	1 TAPTITE, CUP S M3X8
28	UF9048001 запросить цену →	1 PAPER WIDTH SENSER ACTUATOR
30	087310615 запросить цену →	3 TAPTITE, CUP B M3X6
31	UG6032001 запросить цену →	1 1ST-BIN SENSOR PCB ASSY
32	UG6006001 запросить цену →	1 1ST-BIN SENSOR-MAIN HARNESS
33	087311016 запросить цену →	1 TAPTITE, CUP B M3X10
34	UF9049001 запросить цену →	1 1ST-BIN SENSOR PCB HOLDER
35	087311016 запросить цену →	2 TAPTITE, CUP B M3X10
36	UF9204001 запросить цену →	1 GROUNDING PLATE, CR-LF CHUTE
37	087320516 запросить цену →	1 TAPTITE, CUP S M3X5
38	Z26441001 запросить цену →	1 PAPER FEED MOTOR
39	UG6007001 запросить цену →	1 PAPER FEED MOTOR HARNESS
40	0A5300605 запросить цену →	2 SCREW, PAN (S/P WASHER) M3X6
45	UF9060001 запросить цену →	1 GEAR HOLER ASSY
46	087311016 запросить цену →	1 TAPTITE, CUP B M3X10
47	UF9059001 запросить цену →	1 IDLE GEAR
48	UD6041000 запросить цену →	1 IDLE GEAR
49	UF9155001 запросить цену →	1 GEOUNDING PLATE, REGISTRATION ROLLER
53		----- NOT USED (MFC7200FC ONLY)
54		----- NOT USED (MFC7200FC ONLY)
55		----- NOT USED (MFC7200FC ONLY)
56		----- NOT USED (MFC7200FC ONLY)
57		----- NOT USED (MFC7200FC ONLY)
58		----- NOT USED (MFC7200FC ONLY)
59		----- NOT USED (MFC7200FC ONLY)
69	UF9091001 запросить цену →	1 MAIN FRAME, WHITE(1138)
70	UL5600001 запросить цену →	6 RUBBER FOOT
71	UF9099001 запросить цену →	1 HOOK SWITCH SENSOR ACTUATOR
72	UF9206001 запросить цену →	1 HOOK SWITCH PCB ASSY
73	087311016 запросить цену →	1 TAPTITE, CUP B M3X10
74	UF9196001 запросить цену →	1 FLUSHING BOX
77	UF9250001 запросить цену →	4 INK ABSORBER
78	UD6596001 запросить цену →	1 BOTTOM PLATE ASSY (INSTALLING IF HARNESS BOX)
79	UL5603000 запросить цену →	2 CARD SPACER
80	UG6039001 запросить цену →	1 CENTRONICS INTERFACE PCB ASSY
81	002300615 запросить цену →	2 SCREW, PAN M3X6
82	UG6017001 запросить цену →	1 INLET ASSY
83	0A5300805 запросить цену →	2 SCREW, PAN (S/P WASHER) M3X8
84	UF6559001 запросить цену →	1 SCREW, PAN (WASHER) M4X8DB
85	T22687001 запросить цену →	1 SNAP BAND
86		----- NOT USED (MFC7000FC/MFC7200FC ONLY)
87	087320516 запросить цену →	1 TAPTITE, CUP S M3X5
88	087311016 запросить цену →	9 TAPTITE, CUP B M3X10
89		----- NOT USED (MFC7200FC ONLY)
90	UF9193001 запросить цену →	1 SHIELD SHEET
91		----- NOT USED (MFC7200FC ONLY)
92		----- NOT USED (MFC7200FC ONLY)
93	UG3188001 запросить цену →	1 BATTERY ASSY
97	UG6009001 запросить цену →	1 HOOK SWITCH HARNESS
98	UG6013001 запросить цену →	1 CENTRO HARNESS A
99	U38848001 запросить цену →	1 CENTRO HARNESS B
100		----- NOT USED (MFC7200FC ONLY)
101	UF9205001 запросить цену →	1 HARNESS SUPPORT
102	UF9213001 запросить цену →	1 ANTI-STATIC BRUSH
103	UG6126011 запросить цену →	1 MAIN PCB ASSY
104	UG6125001 запросить цену →	1 MASK ROM:PRINNTER-A
105	UG6127003 запросить цену →	1 NCU PCB ASSY FOR GER
105	UG6128004 запросить цену →	1 NCU PCB ASSY FOR UK
105	UG6129005 запросить цену →	1 NCU PCB ASSY FOR FRA
105	UG6131007 запросить цену →	1 NCU PCB ASSY FOR NOR/SWE
105	UG6130010 запросить цену →	1 NCU PCB ASSY FOR CHE
106	U38827001 запросить цену →	1 POWER SUPPLY PCB ASSY, 200V
107	087320516 запросить цену →	2 TAPTITE, CUP S M3X5
108	UG6134001 запросить цену →	1 POWER-MAIN HARNESS
109	UF9229001 запросить цену →	1 NCU SHIELD PLATE
110	087311016 запросить цену →	2 TAPTITE, CUP B M3X10
111	UF9254001 запросить цену →	1 FILM 1, PAPER EJECTION GEAR
112	UF9244001 запросить цену →	2 FILM 2, PAPER EJECTION GEAR
113		----- BLACK CARTRIDGE (ACCESSORY NAME:LC01BK)
113		----- CYAN CARTRIDGE (ACCESSORY NAME:LC01C)
113		----- YELLOW CARTRIDGE (ACCESSORY NAME:LC01Y)
113		----- MAGENT CARTRIDGE (ACCESSORY NAME:LC01M)
114	UF9268001 запросить цену →	1 CAUTION LABEL FOR CHE/FRA/GER/NOR/SWE
115	U38738000 запросить цену →	3 FERRITE CORE
116	UD6598001 запросить цену →	1 FLAT CABLE SPACER
117	UD6597001 запросить цену →	1 FLAT CABLE CLAMP
118	UD6646001 запросить цену →	1 FCC GUIDE FILM
119	UD6605001 запросить цену →	2 PAPER EJECTION GUIDE
120	UD6595000 запросить цену →	1 IF HARNESS BOX COVER
121	UD6593001 запросить цену →	1 FFC HARNESS SPACER
122	UF5745000 запросить цену →	1 MJ COVER, EXT FOR FRA/GER/SWE/UK

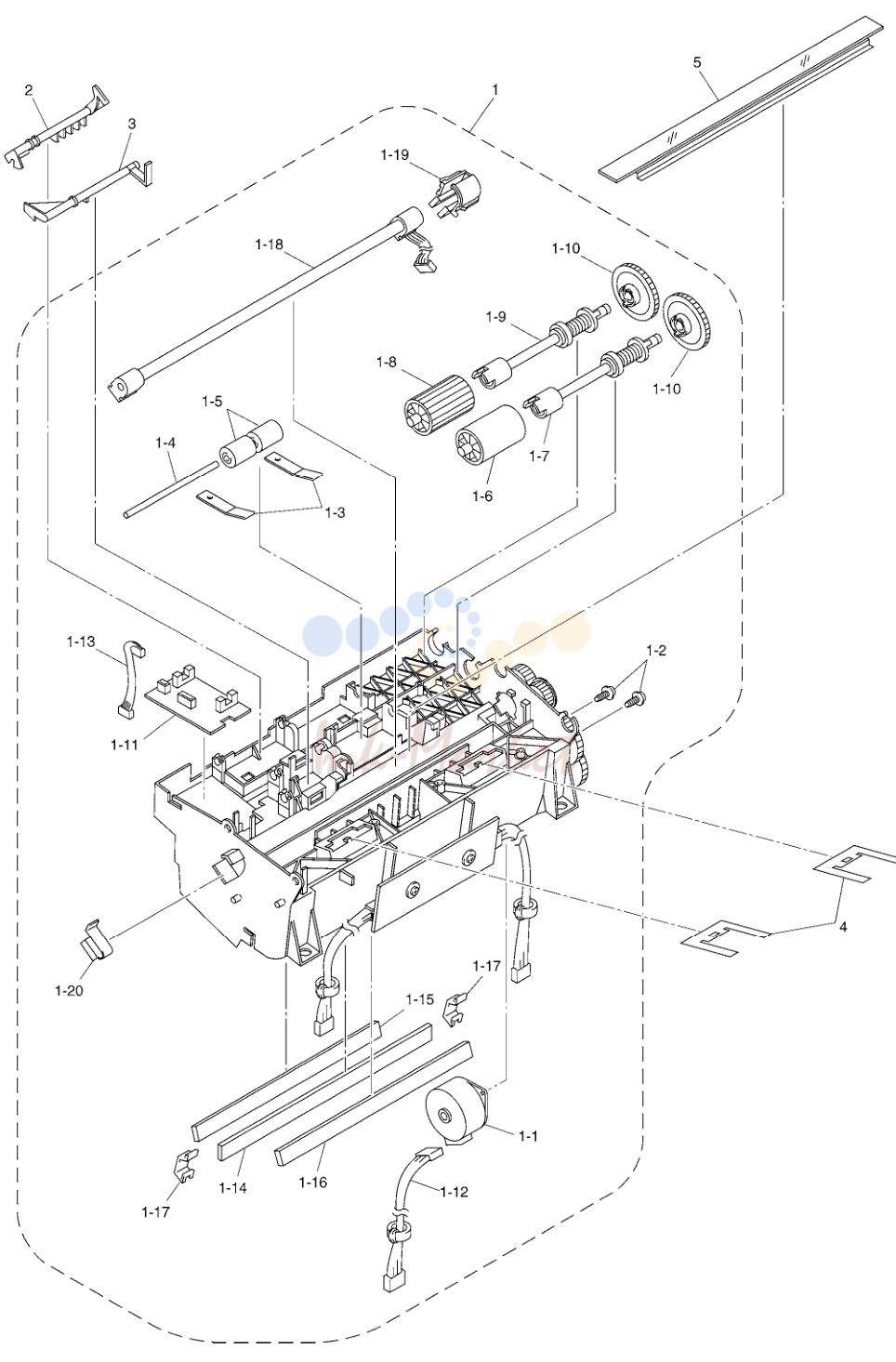

3. SCANNER FRAME ATTACHMENT

№	Артикул	Описание
1	UD6638001 запросить цену →	1 SCANNER FRAME ASSY
1-1	Z26446001 запросить цену →	1 SCANNER MOTOR
1-2	0A5300805 запросить цену →	2 SCREW, PAN (S/P WASHER) M3X8
1-3	UF9007001 запросить цену →	2 PRESSURE ROLLER SPRING
1-4	UF9008001 запросить цену →	1 PRESSURE ROLLER SHAFT
1-5	UF9009001 ✓ в наличии	2 PRESSURE ROLLER
1-6	UF4366001 запросить цену →	1 SEPARATION ROLLER
1-7	UF7016001 запросить цену →	1 SEPARATION ROLLER SHAFT ASSY
1-8	UF7015001 запросить цену →	1 DOCUMENT TAKE-IN ROLLER
1-9	UF7019001 запросить цену →	1 DOCUMENT TAKE-IN ROLLER SHAFT ASSY
1-10	UL5632000 запросить цену →	2 GEAR,
1-11	UG6019001 запросить цену →	1 DOCUMENT SENSOR PCB ASSY
1-12	UG6005001 запросить цену →	1 SCANNER MOTOR HARNESS
1-13	UG6001001 запросить цену →	1 DOCUMENT SENSOR HARNESS
1-14	UF9019001 запросить цену →	1 MIRROR C
1-15	UF9018001 запросить цену →	1 MIRROR B
1-16	UF9017001 запросить цену →	1 MIRROR A
1-17	UF4431001 запросить цену →	2 SPRING PLATE, MIRROR
1-18	UF9020001 запросить цену →	1 LAMP
1-19	UF9021001 запросить цену →	1 LAMP HOLDER
1-20	UF9022001 запросить цену →	1 LAMP LEAF SPRING
2	UF9024001 запросить цену →	1 DOCUMENT FRONT SENSOR ACTUATOR
3	UF9025001 запросить цену →	1 DOCUMENT REAR SENSOR ACTUATOR
4	UF7028001 запросить цену →	2 EJECTION SPRING
5	UF9265001 запросить цену →	1 COVER GLASS ASSY
